Рым гайка нагрузка: DIN 582 Рым-гайка размеры от М6 до М64 купить оптом в СПб
РЫМ-ГАЙКА (DIN 582)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|

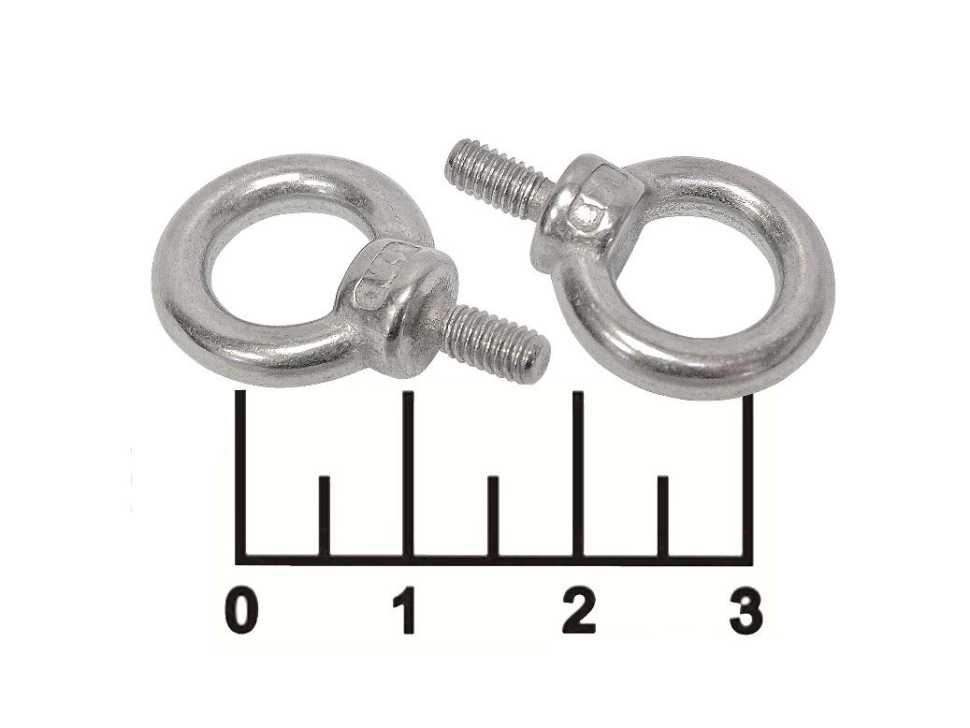

Рым-болты, рым-гайки
Каталог товаров
Главная Каталог оборудования Грузоподъемное оборудование Грузозахватные приспособления Такелаж
Рым-болты, рым-гайки
Продажа машин для подъема грузов со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на такелажные рым-болты, рым-гайки запрашивайте в отделе грузоподъемного оборудования.
РЫМ-БОЛТЫ
Конструкция: кованная
Испытанная нагрузка: 2 х допустимой нагрузки
Покрытие: оцинкованный
Материал и стандарт: С15/DIN11/DIN267
Тип | Доп. Нагрузка, т | Диам. резьбы, мм | D, мм | L, мм | S, мм | T, мм | K, мм | Вес, кг/100 шт. | |
---|---|---|---|---|---|---|---|---|---|
NS08R | 0,14 | 0,095 | М8 | 20 | 36 | 8 | 20 | 13 | 0,06 |
NS10R | 0,23 | 0,17 | М10 | 25 | 45 | 10 | 25 | 17 | 0,11 |
NS12R | 0,36 | 0,24 | М12 | 30 | 53 | 12 | 30 | 20,5 | 0,18 |
NS16R | 0,7 | 0,5 | М16 | 35 | 62 | 14 | 35 | 27 | 0,28 |
NS20R | 1,2 | 0,83 | М20 | 40 | 71 | 16 | 40 | 30 | 0,45 |
NS24R | 1,8 | 1,27 | М24 | 50 | 90 | 20 | 50 | 36 | 0,87 |
NS30R | 3,6 | 2,6 | М30 | 65 | 109 | 24 | 60 | 45 | 1,66 |
NS36R | 5,1 | 3,7 | М36 | 75 | 128 | 28 | 70 | 54 | 2,65 |
NS42R | 7,0 | 5,0 | М42 | 85 | 147 | 32 | 80 | 63 | 4,03 |
NS48R | 8,6 | 6,1 | М48 | 100 | 168 | 38 | 90 | 68 | 6,38 |

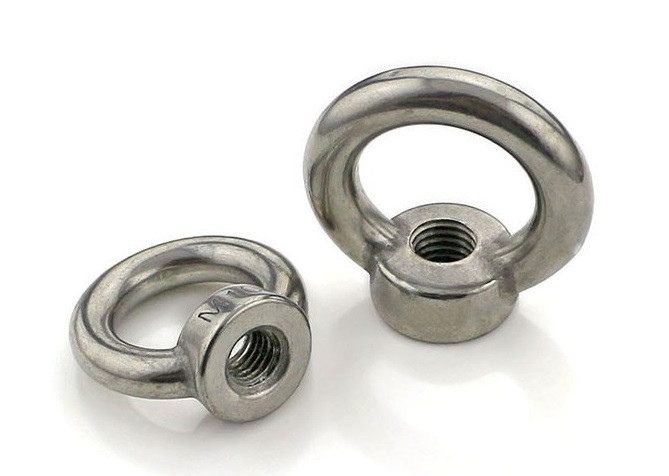

РЫМ-ГАЙКИ
Конструкция: кованная
Испытанная нагрузка: 2 х допустимой нагрузки
Покрытие: оцинкованный
Материал и стандарт: С15/DIN11/DIN267
Тип | Доп. Нагрузка,т | Диам. резьбы,мм | D,мм | L, мм | S, мм | T, мм | Вес, кг/100 шт. | |
---|---|---|---|---|---|---|---|---|
NS08R | 0,14 | 0,095 | М8 | 20 | 36 | 8 | 20 | 0,05 |
NS10R | 0,23 | 0,17 | М10 | 25 | 45 | 10 | 25 | 0,09 |
NS12R | 0,36 | 0,24 | М12 | 30 | 53 | 12 | 30 | 0,16 |
NS16R | 0,7 | 0,5 | М16 | 35 | 62 | 14 | 35 | 0,24 |
NS20R | 1,2 | 0,83 | М20 | 40 | 71 | 16 | 40 | 0,36 |
NS24R | 1,8 | 1,27 | М24 | 50 | 90 | 20 | 50 | 0,72 |
NS30R | 3,6 | 2,6 | М30 | 65 | 109 | 24 | 60 | 1,3 |
NS36R | 5,1 | 3,7 | М36 | 75 | 128 | 28 | 70 | 2,08 |
NS42R | 7,0 | 5,0 | М42 | 85 | 147 | 32 | 80 | 3,11 |
NS48R | 8,6 | 6,1 | М48 | 100 | 168 | 38 | 90 | 5,02 |
РЫМ-БОЛТ С ПОВОРОТНОЙ ПЕТЛЕЙ
Материал: сталь, класс 8. 8 (М30 не менее 10.9)
Покрытие: окраска
Коэффициент запаса прочности: 4:1
Поворотная петля поворачивается в направлении нагрузки
Нельзя подвергать термообработке.
Код | Диам. резьбы | Раб. нагр. по оси болта, т | Раб. нагр. при боковом подъеме, т | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | H, мм | J, мм | K, мм | L, мм | R, мм | Вес, кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
NS8P03 | М8 | 0,3 | 0,3 | 32 | 65 | 36 | 42 | 55 | 14 | 15 | 74 | 35 | 50 | 35 | 0,4 |
NS8P05 | М10 | 0,5 | 0,5 | 32 | 65 | 36 | 42 | 56 | 14 | 15 | 74 | 35 | 50 | 35 | 0,4 |
NS8P07 | М12 | 0,75 | 0,75 | 32 | 65 | 36 | 43 | 56 | 14 | 20 | 74 | 35 | 55 | 35 | 0,4 |
NS8P10 | М16 | 1,0 | 1,0 | 46 | 85 | 50 | 50 | 72 | 16 | 25 | 95 | 45 | 65 | 46 | 1,0 |
NS8P20 | М20 | 2,0 | 2,0 | 46 | 85 | 50 | 53 | 72 | 16 | 30 | 95 | 45 | 70 | 46 | 1,1 |
NS8P30 | М24 | 3,0 | 3,0 | 46 | 85 | 50 | 55 | 72 | 16 | 40 | 95 | 45 | 80 | 46 | 1,2 |
NS8P50 | М30 | 5,0 | 5,0 | 60 | 114 | 65 | 75 | 100 | 22 | 50 | 136 | 67 | 110 | 66 | 3,3 |
РЫМ-ПЕТЛЯ С ШАРИКОПОДШИПНИКОМ
Материал: сталь, класс 8
Покрытие: окраска
Коэффициент запаса прочности: 4:1
Поворотная петля поворачивается в направлении нагрузки
Код | Раб. нагр. по оси болта, т | Раб. нагр. при боковом подъеме, т | а,мм | b, мм | c, мм | g, мм | t, мм | Размер, мм | Вес, кг |
---|---|---|---|---|---|---|---|---|---|
NS8KL2HI | 4,0 | 2,0 | 5,5х45º | 49 | 18 | 68 | 55 | 16х34х70 | 0,95 |
NS8KL3HI | 6,3 | 3,15 | 7,0х45º | 57 | 20 | 74 | 58 | 18х40х85 | 1,33 |
NS8KL8HI | 11,8 | 8,0 | 10,0х45º | 80 | 27 | 105 | 81 | 22х50х115 | 3,10 |
NS8KL15HI | 22,4 | 15,0 | 12,0х45º | 104 | 32 | 128 | 102 | 26х65х140 | 6,05 |
Заказать и купить такелажный рым-болт, рым-гайка вы можете с заказом отгрузки транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России. Наверх
Рым-болты, рым-гайки
Заказать счёт
Заказать звонок
Оставить сообщение
09.11.2018
Суперцена на компрессор К-24М
Промышленный компрессор К24М по цене 48 500 руб!
Оборудование в наличии на складе, кол-во товара ограничено.15.10.2018
Скидка на гидравлическую тележку
Уникальная возможность приобрести (в наличии на складе) тележку гидравлическую AS 25 г/п 2,5т по спец цене.
05.09.2018
Новое поступление на склад насосов
Насосы Calpeda в НАЛИЧИИ
https://www.1nasos.ru/vodosnabzhenie-otoplenie/calpeda-mxh-203e15.01.2018
Ручные насосы НБУ без торговой наценки!
Поступление насосов НБУ 700-02 на склад в Спб. Купите сегодня по цене производителя!
Насос бочковой универсальный НБУ 700-02 предназначен для перекачивания пищевых растительных масел из бочек и других емкостей и соответствует государственным санитарно-эпидемеологическим правилам и нормам.15. 01.2018
Распродажа подъемного оборудования BRANO и насосов ИРТЫШ
Оборудование в наличии на складе!!! Цены фиксированы!
03.03.2017
Акция на Пневмонагнетатель ТОПОЛЬ 300 ТРАНСМИКС и Растворосмеситель СКАУТ MINI
Цены на Пневмонагнетатель Тополь 300 ТРАНСМИКС и Растворосмеситель СКАУТ MINI снижены!
Товар имеется в наличии на складе.28.02.2017
Наклонный подъемник Minor Escalera по цене 2014 года
Оборудование в наличии на складе.
Стоимость 260 000 руб!
РЫМ-БОЛТЫ
Конструкция: кованная
Испытанная нагрузка: 2 х допустимой нагрузки
Покрытие: оцинкованный
Материал и стандарт: С15/DIN11/DIN267
Тип | Доп. Нагрузка, т | Диам. резьбы, мм | D, мм | L, мм | S, мм | T, мм | K, мм | Вес, кг/100 шт. | |
---|---|---|---|---|---|---|---|---|---|
NS08R | 0,14 | 0,095 | М8 | 20 | 36 | 8 | 20 | 13 | 0,06 |
NS10R | 0,23 | 0,17 | М10 | 25 | 45 | 10 | 25 | 17 | 0,11 |
NS12R | 0,36 | 0,24 | М12 | 30 | 53 | 12 | 30 | 20,5 | 0,18 |
NS16R | 0,7 | 0,5 | М16 | 35 | 62 | 14 | 35 | 27 | 0,28 |
NS20R | 1,2 | 0,83 | М20 | 40 | 71 | 16 | 40 | 30 | 0,45 |
NS24R | 1,8 | 1,27 | М24 | 50 | 90 | 20 | 50 | 36 | 0,87 |
NS30R | 3,6 | 2,6 | М30 | 65 | 109 | 24 | 60 | 45 | 1,66 |
NS36R | 5,1 | 3,7 | М36 | 75 | 128 | 28 | 70 | 54 | 2,65 |
NS42R | 7,0 | 5,0 | М42 | 85 | 147 | 32 | 80 | 63 | 4,03 |
NS48R | 8,6 | 6,1 | М48 | 100 | 168 | 38 | 90 | 68 | 6,38 |
РЫМ-ГАЙКИ
Конструкция: кованная
Испытанная нагрузка: 2 х допустимой нагрузки
Покрытие: оцинкованный
Материал и стандарт: С15/DIN11/DIN267
Тип | Доп. Нагрузка,т | Диам. резьбы,мм | D,мм | L, мм | S, мм | T, мм | Вес, кг/100 шт. | |
---|---|---|---|---|---|---|---|---|
NS08R | 0,14 | 0,095 | М8 | 20 | 36 | 8 | 20 | 0,05 |
NS10R | 0,23 | 0,17 | М10 | 25 | 45 | 10 | 25 | 0,09 |
NS12R | 0,36 | 0,24 | М12 | 30 | 53 | 12 | 30 | 0,16 |
NS16R | 0,7 | 0,5 | М16 | 35 | 62 | 14 | 35 | 0,24 |
NS20R | 1,2 | 0,83 | М20 | 40 | 71 | 16 | 40 | 0,36 |
NS24R | 1,8 | 1,27 | М24 | 50 | 90 | 20 | 50 | 0,72 |
NS30R | 3,6 | 2,6 | М30 | 65 | 109 | 24 | 60 | 1,3 |
NS36R | 5,1 | 3,7 | М36 | 75 | 128 | 28 | 70 | 2,08 |
NS42R | 7,0 | 5,0 | М42 | 85 | 147 | 32 | 80 | 3,11 |
NS48R | 8,6 | 6,1 | М48 | 100 | 168 | 38 | 90 | 5,02 |
РЫМ-БОЛТ С ПОВОРОТНОЙ ПЕТЛЕЙ
Материал: сталь, класс 8. 8 (М30 не менее 10.9)
Покрытие: окраска
Коэффициент запаса прочности: 4:1
Поворотная петля поворачивается в направлении нагрузки
Нельзя подвергать термообработке.
Код | Диам. резьбы | Раб. нагр. по оси болта, т | Раб. нагр. при боковом подъеме, т | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | H, мм | J, мм | K, мм | L, мм | R, мм | Вес, кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
NS8P03 | М8 | 0,3 | 0,3 | 32 | 65 | 36 | 42 | 55 | 14 | 15 | 74 | 35 | 50 | 35 | 0,4 |
NS8P05 | М10 | 0,5 | 0,5 | 32 | 65 | 36 | 42 | 56 | 14 | 15 | 74 | 35 | 50 | 35 | 0,4 |
NS8P07 | М12 | 0,75 | 0,75 | 32 | 65 | 36 | 43 | 56 | 14 | 20 | 74 | 35 | 55 | 35 | 0,4 |
NS8P10 | М16 | 1,0 | 1,0 | 46 | 85 | 50 | 50 | 72 | 16 | 25 | 95 | 45 | 65 | 46 | 1,0 |
NS8P20 | М20 | 2,0 | 2,0 | 46 | 85 | 50 | 53 | 72 | 16 | 30 | 95 | 45 | 70 | 46 | 1,1 |
NS8P30 | М24 | 3,0 | 3,0 | 46 | 85 | 50 | 55 | 72 | 16 | 40 | 95 | 45 | 80 | 46 | 1,2 |
NS8P50 | М30 | 5,0 | 5,0 | 60 | 114 | 65 | 75 | 100 | 22 | 50 | 136 | 67 | 110 | 66 | 3,3 |
РЫМ-ПЕТЛЯ С ШАРИКОПОДШИПНИКОМ
Материал: сталь, класс 8
Покрытие: окраска
Коэффициент запаса прочности: 4:1
Поворотная петля поворачивается в направлении нагрузки
Код | Раб. нагр. по оси болта, т | Раб. нагр. при боковом подъеме, т | а,мм | b, мм | c, мм | g, мм | t, мм | Размер, мм | Вес, кг |
---|---|---|---|---|---|---|---|---|---|
NS8KL2HI | 4,0 | 2,0 | 5,5х45º | 49 | 18 | 68 | 55 | 16х34х70 | 0,95 |
NS8KL3HI | 6,3 | 3,15 | 7,0х45º | 57 | 20 | 74 | 58 | 18х40х85 | 1,33 |
NS8KL8HI | 11,8 | 8,0 | 10,0х45º | 80 | 27 | 105 | 81 | 22х50х115 | 3,10 |
NS8KL15HI | 22,4 | 15,0 | 12,0х45º | 104 | 32 | 128 | 102 | 26х65х140 | 6,05 |
Новости
07. 01.2019
С Рождеством!
Поздравляем Вас от души Рождеством.
Желаем Вам и Вашим семьям здоровья, счастья и всех благ.
31.12.2018
С Наступающим Новым Годом!
С Наступающим Новым Годом, Друзья!!!
09.11.2018
УФ ОБЕЗЗАРАЖИВАНИЕ ВОДЫ
Теперь в НАЛИЧИИ!!! Предлагаем к поставке установки ультрафиолетового обеззараживания воды УОВ
Все новости
Филиалы
г. Санкт-Петербург тел. (812) 389-40-99E-mail [email protected]
г. Москва тел. (499) 649-27-20 E-mail [email protected]
г. Челябинск тел. (351) 220-98-00E-mail [email protected]
г. Ростов-на-Дону тел. (863) 209-85-34E-mail [email protected]
г. Казань тел. (843) 202-33-15E-mail [email protected]
КазахстанE-mail [email protected]
Рым гайка
Стропы (0)
Лебедки (0)
Тали (0)
Комплектующие для строп (0)
Такелаж (0)
Канаты Проволока (0)
Цепи (0)
Захваты (0)
Домкраты (0)
Блоки монтажные (0)
Траверсы (0)
Гидротолкатели (0)
Средства для крепления груза (0)
Трос буксировочный (0)
Весы крановые, динамометры (0)
Веревка Шнур Канат капроновый (0)
Пульты (0)
Блоки (0)
Весь каталог
Главная / ГРУЗОПОДЪЕМНОЕ ОБОРУДОВАНИЕ / Такелаж / Рым гайка
Артикул: нет
Количество:
Добавить к сравнению
Купить в 1 клик
Поделиться
Купить в 1 клик
- Описание
- Модификации
- Отзывы
Рым-гайки DIN 582 оцинкованные
Согласно новой редакции ДИН 582 2003 года рабочая нагрузка рым-болтов и рым-гаек расчитывается исходя их коэффициента запаса прочности: К = 6 : 1
Универсальная рым-гайка представляет собой крепежное кольцо с прямым основанием, в котором просверлено отверстие необходимого размера с резьбой определенного шага. Навинченная на закладной болт рым-гайка способна закрепить канат, стропу или цепь в процессе подъема или фиксирующей растяжки груза. Для стабильности системы при подъеме груза следует соблюдать определенное расположение рым-гайки с совпадением направления движения с основной осью метиза.
|
Рым гайка
Рым гайка
Рым гайка
Рым гайка
Рым гайка
Рым гайка
Рым гайка
Рым гайка
Подпишитесь на рассылку
Подпишитесь на рассылку

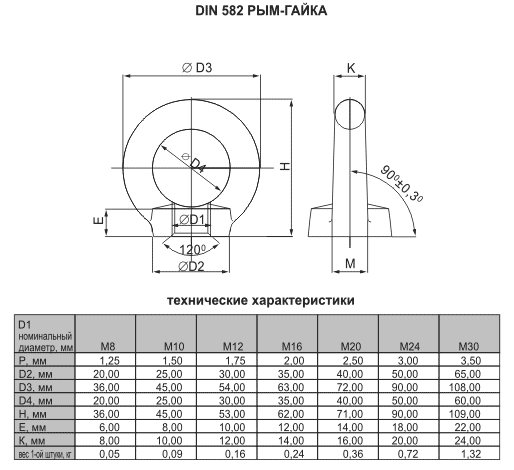

Рым-гайка DIN 582
Материал: сталь
Покрытие: оцинкованный
Описание
Рым-гайка представляет собой кольцо, в основании которого расположено сквозное отверстие с метрической резьбой. Крепление рым-гаек осуществляется на закладные болты. Если гайки подобной формы используются для подъемов тяжестей, то процесс подъема может осуществляться только по оси гайки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
D1, номинальный
|
P, мм
|
D2, мм
|
D3, мм
|
D4, мм
|
H, мм
|
E, мм
|
K, мм
|
Вес 1-й шт., кг.
|
M8
|
1,25
|
20,00
|
36,00
|
20,00
|
36,00
|
6,00
|
8,00
|
0,05
|
M10
|
1,50
|
25,00
|
45,00
|
25,00
|
45,00
|
8,00
|
10,00
|
0,09
|
M12
|
1,75
|
30,00
|
54,00
|
30,00
|
53,00
|
10,00
|
12,00
|
0,16
|
M16
|
2,00
|
35,00
|
63,00
|
35,00
|
62,00
|
12,00
|
14,00
|
0,24
|
M20
|
2,50
|
40,00
|
72,00
|
40,00
|
71,00
|
14,00
|
16,00
|
0,36
|
M24
|
3,00
|
50,00
|
90,00
|
50,00
|
90,00
|
18,00
|
20,00
|
0,72
|
M30
|
3,50
|
65,00
|
108,00
|
60,00
|
109,00
|
22,00
|
24,00
|
1,32
|
Рабочая нагрузка (сила вдоль оси рым-болта), kH
M8
|
M10
|
M12
|
M16
|
M20
|
M24
|
M30
|
1,40
|
2,30
|
3,40
|
7,00
|
12,00
|
18,00
|
36,00
|
Рабочая нагрузка (сила приложена под углом к оси рым-болта), kH
M8
|
M10
|
M12
|
M16
|
M20
|
M24
|
M30
|
1,40
|
2,30
|
3,40
|
7,00
|
12,00
|
18,00
|
36,00
|
Рым-гайка DIN 582
D1 Номинальный диаметр, мм | M8 | M10 | M12 | M16 | M20 | M24 | M30 |
P, мм | 1. 25 | 1.50 | 1.75 | 2.00 | 2.50 | 3.00 | 3.50 |
D2, мм | 20.00 | 25.00 | 30.00 | 35.00 | 40.00 | 50. 00 | 65.00 |
D3, мм | 36.00 | 45.00 | 54.00 | 63.00 | 72.00 | 90.00 | 108.00 |
D4, мм | 20.00 | 25.00 | 30. 00 | 35.00 | 40.00 | 50.00 | 60.00 |
H, мм | 36.00 | 45.00 | 53.00 | 62.00 | 71.00 | 90.00 | 109.00 |
E, мм | 6. 00 | 8.00 | 10.00 | 12.00 | 14.00 | 18.00 | 22.00 |
K, мм | 8.00 | 10.00 | 12.00 | 14.00 | 16.00 | 20. 00 | 24.00 |
вес 1-ой штуки, кг | 0.05 | 0.09 | 0.16 | 0.24 | 0.36 | 0.72 | 1.32 |
M8 | M10 | M12 | M16 | M20 | M24 | M30 |
Рабочая нагрузка (сила приложена вдоль оси рым-болта), кН | ||||||
1. 40 | 2.30 | 3.40 | 7.00 | 12.00 | 18.00 | 36.00 |
M8 | M10 | M12 | M16 | M20 | M24 | M30 |
Рабочая нагрузка (сила приложена под углом к оси рым-болта), кН | ||||||
0. 95 | 1.70 | 2.40 | 5.00 | 8.30 | 12.70 | 26.00 |
Кованые болты с проушиной Crosby® Предупреждения
|
Гайка с наперстком, оцинкованная овальная гайка с проушиной Производитель
Когда речь идет о проектах в области электротехники и телекоммуникаций, выбор правильного инструмента для работы может существенно повлиять на успех или неудачу проекта. Это жизненно важно, потому что проекты, связанные с этими двумя отраслями, очень чувствительны, особенно в вопросах безопасности.
Рым-гайки являются такими инструментами. С правильными гайками с проушиной ваши провода и кабели будут правильно подключены и закреплены.
Планируете купить качественные гайки для глаз в Китае? Радуйтесь, что вы находитесь в правильном месте. В этой статье я расскажу обо всех основных деталях глазных орехов.
- 1. Что такое рым-гайка?
- 2. Какие материалы используются для рым-гаек?
- 3. Применение рым-гаек
- 4. Как производятся рым-гайки?
- 5. Классификация рым-гаек
- – Рым-гайки с номинальной и неноминальной нагрузкой
- – Рым-гайки с полной и частичной резьбой
- Гайки Размеры резьбы
- – Характеристики рым-гаек, которые следует знать
- 7. Установка и обслуживание рым-гаек
- 8. Меры предосторожности при использовании рым-гаек
- 9. Выбор производителя рым-гаек в Китае
Что такое рым-гайка?
Попросту говоря, рым-гайки — это крепежные детали со скошенными головками. Они предназначены для закрепления проводов, тросов и даже веревок через крюки. Форма головки рым-гайки может быть круглой или овальной в зависимости от области применения.
Рым-гайки обычно используются для вертикального подъема. Не рекомендуется использовать их для углового подъема, так как это может повлиять на их надежность и эффективность.
Однако некоторые рым-гайки, не рассчитанные на нагрузку, используются для закрепления на кабелях или проводах. Такие рым-гайки не подходят для подъемных работ.
Какие материалы используются для рым-гаек?
Рым-гайки изготавливаются из различных материалов. Каждый материал гайки с проушиной имеет уникальный набор свойств, которые в конечном итоге влияют на работу гайки с проушиной.
Наиболее распространенными материалами для рым-болтов являются алюминий, нержавеющая сталь, легированная сталь и оцинкованная сталь. Свойства этих металлов являются причинами, по которым они являются наиболее предпочтительными материалами для изготовления глазных гаек.
Во-первых, нержавеющая сталь устойчива к ржавчине. Он содержит такие элементы, как никель, хром и молибден, которые защищают железо в стальном сплаве от коррозии.
Это означает, что рым-гайки будут использоваться везде, независимо от внешних факторов, которые могут способствовать возникновению ржавчины. Вы даже можете использовать рым-гайки в морской среде, и на их физические свойства не повлияет ржавчина или любые другие внешние факторы.
Рым-гайки, изготовленные из легированной стали, подходят для использования в холодную погоду. Поскольку процесс подъема обычно происходит при низких температурах, рым-гайка по-прежнему будет эффективно выполнять свою роль. На его структуру не повлияют резкие перепады температур.
Как нержавеющая сталь, так и легированная сталь способны сохранять свои металлургические свойства. Помимо защиты от ржавчины, они сохраняют свою прочность на растяжение.
Оцинкованная сталь — еще один распространенный материал, используемый для изготовления рым-болтов. Этот материал представляет собой просто сталь, погруженную в расплавленный цинк. Цинковое покрытие защищает рым-болт от коррозии, что делает его пригодным для наружного применения.
В целом ясно, что материал для рым-гаек должен выдерживать различные внешние условия. Он также должен выдерживать физическую силу или нагрузку, которым подвергается при использовании.
Хотя сталь является наиболее предпочтительным материалом для рым-гаек, нередко можно найти латунные рым-гайки. Он может быть не таким прочным, как сталь, но отлично справляется со своей ролью.
Применение рым-гаек — рым-гайки Использование
Рым-гайки имеют широкий спектр применения. Их можно использовать как в бытовых, так и в промышленных целях. Вот список наиболее распространенных применений глазных орехов.
— В промышленных условиях эти крепления используются для подъема и натяжения кабелей. Прекрасный пример включает в себя такие приложения, как линии электропередач и телекоммуникационные кабели.
-Дома привыкли предусматривать платформы для подвешивания вещей на стене.
— Гайки с проушинами также могут быть адаптированы для работы в машинах и оборудовании, которое вы хотите.
Качественная конструкция рым-гаек является лишь одной из причин их широкого применения. На их работу не могут повлиять внешние факторы, такие как погодные условия.
Кроме того, тот факт, что эти рым-гайки бывают разных конструкций, делает их пригодными для использования в различных областях. Вам нужно только сообщить производителю подъемных болтов, где вы собираетесь использовать гайки, и они сделают это по индивидуальному заказу.
Как делают глазные гайки? Процесс изготовления
Существует два важных процесса, которые используются для придания глазным гайкам их окончательной формы. Это ковка и гибка. Благодаря этим двум процессам вы сможете получить цельный кусок стержня, который примет форму гайки с проушиной.
Кованые рым-гайки обычно забивают или даже прессуют до тех пор, пока не изменится их структура зерна. Конечным результатом является прочная и долговечная гайка с проушиной, способная выдерживать внешние нагрузки.
Кованые рым-гайки — идеальный выбор для тяжелых работ. Они обладают высокой прочностью на растяжение, чтобы выдерживать такие нагрузки. Кроме того, в этом процессе можно получить большие глазные орехи.
С другой стороны, гайки с изогнутой проушиной изготавливаются, когда кусок стального стержня сгибается вручную, чтобы сформировать форму проушины.
Гайки с изогнутой проушиной подходят только для легких применений. Они не способны поднимать тяжелые грузы. Они также не подходят для углового подъема.
Классификация рым-гаек
Рым-гайки с номинальной и неноминальной нагрузкой
Несмотря на то, что существует много различных способов классификации рым-гаек, наиболее основным методом является оценка грузоподъемности. Этот критерий классификации основан на том, что рым-гайки изготавливаются из стали.
Кольцевые гайки с расчетной нагрузкой специально разработаны для вертикального подъема. Не рекомендуется использовать эти рым-гайки для углового подъема.
С другой стороны, рым-гайки, не соответствующие номиналу, не подходят для подъема грузов. Вместо этого их следует использовать вместе с направляющими тросами или стяжками.
Гайки с проушиной
и гайки с проушиной с частичной резьбой
Другой способ классификации различных типов гайки с проушиной основан на их резьбе. Продаваемая рым-гайка может быть как с полной, так и с частичной резьбой. в чем разница между этими двумя типами глазных орехов?
Гайки с полной резьбой означают, что вся проушина гайки имеет резьбу сверху вниз. Частичная резьба означает, что некоторые части проушины не имеют резьбы, как ожидалось.
Учитывая характер резьбы, необходимо отметить, что два типа рым-гаек используются для разных целей. При использовании гайки с полной резьбой действующее на нее напряжение распространяется на всю конструкцию. Он не просто сконцентрирован на точке. Это означает, что эти рым-гайки способны выдерживать большее усилие натяжения, чем гайки с частичной резьбой.
Еще одним преимуществом рым-гаек с полной резьбой является то, что они редко срезаются. Они также редко слишком сильно ослабляются под воздействием внешних сил, которые могут вызывать вибрации.
С другой стороны, рым-гайки с частичной резьбой используются там, где факторы сопротивления сдвигу и являются приоритетными. Тот факт, что у них не так много резьбы, означает, что гайка будет иметь отличные свойства сдвига.
Если вы не уверены, какую рым-гайку выбрать, обратитесь к экспертам по рым-гайкам или даже напрямую свяжитесь с производителями рым-гаек для получения дополнительной информации.
Характеристики рым-гаек
Максимальная грузоподъемность рым-гаек
Каждая рым-гайка имеет максимальную грузоподъемность. Это максимальный вес нагрузки, которую может выдержать рым-гайка.
Никогда не превышайте грузоподъемность гайки с проушиной, так как это может привести к ее поломке или даже неисправности.
Допустимая нагрузка на проушины для гаек зависит от типа используемого материала. Некоторые материалы, как правило, имеют более высокую грузоподъемность, чем другие.
Размер резьбы рым-гайки
Размеры резьбы рым-гаек измеряются в дюймах и миллиметрах. Наиболее распространенные размеры резьбы включают; 1/4, 3/8, 5/16, 7/12, 1/2, 7/8, 3/4, 1, 11/8, 11/4, 13/4, 2, 21/4, 21/ 2.
Эти размеры резьбы обычно обозначаются как #16, #18, #20, #24. Показатели рым-гаек включают M16, M18, M20, M24, M26, M30, M32, M36, M38, M40, M42, M54, M48 и M56.
В этих показателях буква М используется для обозначения количества миллиметров в диаметре гайки с проушиной.
При покупке рым-гаек в Китае уделите особое внимание размерам резьбы. Неправильный размер резьбы может не подойти для вашего приложения.
Спецификации гайки с проушиной, которые следует знать
При покупке гайки с проушиной на продажу следует обратить внимание на несколько спецификаций. Вот некоторые из них.
- Диаметр раструба: Раструб — это часть гайки с проушиной, которая содержит метчик. Эти секции бывают разного диаметра. При покупке этой гайки вы можете указать диаметр, который должен быть не менее или не превышать определенного значения. Все зависит от области вашего применения.
- Длина резьбы: Этот размер относится к длине резьбовой части метчика. Опять же, значения могут быть минимальными или максимальными в соответствии с вашими требованиями.
- Внутренний диаметр/ширина: Это в основном размер скобы гайки с проушиной. Он применим как для круглых, так и для овальных гаек.
- Диаметр секции глаза: Это толщина глаза, которую иногда называют дужкой глаза.
- Вес рым-гайки: Используется для обозначения общего веса рым-гайки. В большинстве случаев вес гайки с проушиной определяется материалом, из которого она изготовлена.
Установка и техническое обслуживание рым-гайки
Точно так же, как вы были осторожны при выборе рым-гайки, вы должны соблюдать те же меры предосторожности при установке и обслуживании.
Правильная установка рым-гаек обеспечит их эффективное выполнение своих функций.
Вот некоторые рекомендации по установке и обслуживанию рым-гаек:
— Всегда очищайте резьбу рым-болтов перед использованием гаек. Это обеспечит правильное прилегание рым-гайки к крепежному элементу.
-Убедитесь, что грузы всегда выровнены по плоскости глаза, а не по углу. Вы можете использовать стальную шайбу для достижения правильного выравнивания.
— Проверьте посадку рым-гайки после применения подъемника. Это необходимо для обеспечения устойчивости гайки с проушиной. Если он нестабилен, переустановите и установите его снова, пока он не достигнет желаемой устойчивости.
Меры предосторожности при использовании рым-гаек
Ниже приведены некоторые меры предосторожности, которые следует соблюдать при использовании рым-гаек;
— Не продевайте перевязь через ушко силой.
— Никогда не затягивайте гайку с проушиной слишком сильно.
— Не вставляйте крюки и другие фитинги через гайки с усилием. Подключение должно быть свободным.
— Не превышайте номинальную мощность рым-гайки.
-Никогда не используйте рым-гайку со следами износа
-Никогда не держите рым-гайку ударами. Вместо этого делайте подъем осторожно.
— Не пытайтесь изменить физические свойства рым-гайки путем шлифовки или любых других методов.
— Не окрашивайте гайки с проушиной и даже не наносите на них какое-либо покрытие. Большинство красок, как правило, затрудняют осмотр состояния гайки с проушиной и обнаружение какой-либо проблемы.
Выбор производителя рым-гайки в Китае
Ищете качественные и недорогие рым-гайки для вашего проекта? Самый надежный способ — покупать у доступных производителей и поставщиков глазных гаек в Китае. Таким образом, вы получите реальную ценность за ваши деньги.
В Powertelecom мы разрабатываем и производим качественные рым-гайки в Китае. Наши рым-гайки идеально подходят для линий электропередач и телекоммуникационных систем.
Помимо рым-гаек стандартных размеров, мы также можем изготовить для вас рым-гайки по индивидуальному заказу, которые подойдут для вашего проекта. Через нашу платформу вы даже можете купить глазные гайки онлайн. Свяжитесь с нами и разместите заказ, где бы вы ни находились.
Гайка с проушиной M12 Резьба Грузоподъемность 340 кг Цинк
Перейти к основному содержанию
Ваше имя
Ваш адрес электронной почты
Я прочитал и согласен с
Условия и положения и
Политика конфиденциальности.
Установите этот флажок, чтобы продолжить.
- Описание
- Характеристики
Отзывы
Гайки с проушиной предназначены для обеспечения точки подъема для крепления крюка или веревки перед подъемом тяжелых предметов. Идеально подходит для балюстрады, такелажа для подъема легкого веса или общего назначения.
ХАРАКТЕРИСТИКИ:
Цинковое покрытие
Сверхпрочная сталь
Подходит для использования вне помещений
ХАРАКТЕРИСТИКИ:
Грузоподъемность 340 кг
Резьба M12
Общий диаметр — 54 мм
Размер отверстия — 30 мм
Примечание. Они не имеют рейтинга, поэтому не подходят для тяжелых условий эксплуатации в промышленных или морских условиях.
Еще из этой категории
Добро пожаловать на наш сайт. Если вы продолжаете просматривать и использовать этот веб-сайт, вы соглашаетесь соблюдать и соблюдать следующие условия использования, которые вместе с нашей политикой конфиденциальности регулируют отношения Trailers R Us с вами в отношении этого веб-сайта. Если вы не согласны с какой-либо частью этих условий, пожалуйста, не используйте наш веб-сайт.
Термин «Trailers R Us» или «нас» или «мы» относится к владельцу веб-сайта, юридический адрес которого: Unit 6 / 15 Landy Street, Northgate QLD 4013. Наш ABN: 21 165 656 664. Термин «вы» относится к пользователю или зрителю нашего веб-сайта.
Использование этого веб-сайта регулируется следующими условиями использования:
- Содержание страниц этого веб-сайта предназначено только для вашего общего ознакомления и использования. Он может быть изменен без предварительного уведомления.
- Ни мы, ни какие-либо третьи лица не дают никаких гарантий в отношении точности, своевременности, производительности, полноты или пригодности информации и материалов, найденных или предлагаемых на этом веб-сайте, для какой-либо конкретной цели. Вы признаете, что такая информация и материалы могут содержать неточности или ошибки, и мы прямо исключаем ответственность за любые такие неточности или ошибки в максимально разрешенной законом степени.
- Вы используете любую информацию или материалы на этом веб-сайте исключительно на свой страх и риск, за который мы не несем ответственности. Вы несете личную ответственность за то, чтобы любые продукты, услуги или информация, доступные на этом веб-сайте, соответствовали вашим конкретным требованиям.
- Этот веб-сайт содержит материалы, которые принадлежат нам или лицензированы для нас. Этот материал включает, помимо прочего, дизайн, компоновку, вид, внешний вид и графику. Воспроизведение запрещено, кроме как в соответствии с уведомлением об авторских правах, которое является частью этих условий.
- Все товарные знаки, воспроизведенные на этом веб-сайте, которые не являются собственностью оператора или лицензии на него, признаются на веб-сайте.
- Несанкционированное использование данного веб-сайта может привести к иску о возмещении ущерба и/или стать уголовным преступлением.
- Время от времени этот веб-сайт может также содержать ссылки на другие веб-сайты. Эти ссылки предоставлены для вашего удобства, чтобы предоставить дополнительную информацию. Они не означают, что мы поддерживаем веб-сайт(ы). Мы не несем ответственности за содержание связанных веб-сайтов.
- Использование вами этого веб-сайта и любые споры, возникающие в связи с таким использованием веб-сайта, регулируются законами Австралии.
В настоящей Политике конфиденциальности изложены наши обязательства по защите конфиденциальности личной информации, предоставленной нам или иным образом собранной нами, в автономном режиме или в Интернете, в том числе через https://www.trailersrus.com.au/ ( Site ). В настоящей Политике конфиденциальности мы , мы или наши означают Strategic Imports Pty Ltd T/A Trailers R Us, ABN: 21 165 656 664.
Личная информация
Типы личной информации, которую мы можем собирать о вас, включают:
- ваше имя;
- изображения вас;
- ваши контактные данные, включая адрес электронной почты, почтовый адрес, почтовый адрес и/или номер телефона;
- ваш возраст и/или дата рождения;
- данные вашей кредитной карты;
- ваша демографическая информация, такая как почтовый индекс;
- ваши предпочтения и/или мнения;
- информация, которую вы предоставляете нам в ходе опросов клиентов;
- подробная информация о продуктах и услугах, которые мы вам предоставили и/или о которых вы спрашивали, и наш ответ вам;
- сеанс вашего браузера и данные о географическом местоположении, информацию об устройстве и сети, статистику просмотров страниц и сеансов, источники получения, поисковые запросы и/или поведение при просмотре;
- информацию о вашем доступе и использовании нашего Сайта, в том числе с помощью файлов cookie в Интернете, вашем общении с нашим Сайтом, типе используемого вами браузера и типа операционной системы, которую вы используете;
- дополнительная личная информация, которую вы предоставляете нам, прямо или косвенно, посредством использования вами нашего Сайта, связанных приложений, связанных платформ социальных сетей и/или учетных записей, из которых вы разрешаете нам собирать информацию; и
- любую другую личную информацию, запрошенную нами и/или предоставленную вами или третьей стороной.
Мы можем собирать эти типы личной информации непосредственно от вас или от третьих лиц.
Сбор и использование личной информации
Мы можем собирать, хранить, использовать и раскрывать личную информацию для следующих целей:
- , чтобы вы могли получить доступ и использовать наш Сайт, связанные приложения и связанные платформы социальных сетей;
- для связи и связи с вами;
- для внутреннего учета и административных целей;
- для аналитики, исследования рынка и развития бизнеса, в том числе для работы и улучшения нашего Сайта, связанных приложений и связанных платформ социальных сетей;
- для проведения соревнований и/или предоставления вам дополнительных преимуществ;
- для рекламы и маркетинга, в том числе для отправки вам рекламной информации о наших продуктах и услугах и информации о третьих лицах, которые, по нашему мнению, могут вас заинтересовать;
- для выполнения наших юридических обязательств и разрешения любых споров, которые могут у нас возникнуть; и
- для рассмотрения вашего заявления о приеме на работу.
Раскрытие личной информации третьим лицам
Мы можем раскрывать личную информацию:
- сторонним поставщикам услуг с целью предоставления им возможности предоставлять свои услуги, включая (без ограничений) поставщиков ИТ-услуг, поставщиков хранилищ данных, веб-хостинга и серверов, сборщиков долгов, поставщики обслуживания или решения проблем, поставщики маркетинга или рекламы, профессиональные консультанты и операторы платежных систем;
- наши сотрудники, подрядчики и/или связанные лица;
- наши существующие или потенциальные агенты или деловые партнеры;
- спонсоров или промоутеров любых соревнований, которые мы проводим;
- любой, кому наш бизнес или активы (или любая их часть) передаются или могут быть (добросовестно) переданы;
- агентства кредитной информации, суды, трибуналы и регулирующие органы в случае, если вы не оплатите товары или услуги, которые мы вам предоставили;
- судов, трибуналов, регулирующих органов и сотрудников правоохранительных органов, как того требует закон, в связи с любыми фактическими или предполагаемыми судебными разбирательствами или для установления, осуществления или защиты наших законных прав; и
- третьих лиц, включая агентов или субподрядчиков, которые помогают нам в предоставлении вам информации, продуктов, услуг или прямого маркетинга. Сюда могут входить стороны, расположенные или хранящие данные за пределами Австралии; и
- третьих лиц для сбора и обработки данных, таких как Google Analytics или другие соответствующие предприятия. Сюда могут входить стороны, которые хранят данные за пределами Австралии.
Предоставляя нам личную информацию, вы соглашаетесь на раскрытие вашей личной информации третьим лицам, проживающим за пределами Австралии, и признаете, что мы не обязаны обеспечивать соблюдение этими третьими сторонами австралийского законодательства о конфиденциальности.
Ваши права и управление вашей личной информацией
Выбор и согласие : Пожалуйста, внимательно прочитайте эту Политику конфиденциальности. Предоставляя нам личную информацию, вы даете согласие на сбор, хранение, использование и раскрытие вашей личной информации в соответствии с настоящей Политикой конфиденциальности. Вы не обязаны предоставлять нам личную информацию, однако, если вы этого не сделаете, это может повлиять на использование вами этого Сайта или продуктов и/или услуг, предлагаемых на нем или через него.
Информация от третьих лиц : Если мы получим личную информацию о вас от третьего лица, мы будем защищать ее, как указано в настоящей Политике конфиденциальности. Если вы являетесь третьей стороной, предоставляющей личную информацию о ком-либо другом, вы заявляете и гарантируете, что у вас есть согласие такого лица на предоставление нам личной информации.
Доступ : Вы можете запросить подробную информацию о ваших личных данных, которые мы храним. При определенных обстоятельствах, как указано в Закон о конфиденциальности 1988 (Cth), мы можем отказать вам в предоставлении вашей личной информации, которую мы храним.
Исправление : Если вы считаете, что какая-либо информация о вас, которой мы располагаем, является неточной, устаревшей, неполной, неактуальной или вводящей в заблуждение, свяжитесь с нами, используя приведенную ниже информацию. Мы предпримем разумные меры для исправления любой информации, которая окажется неточной, неполной, вводящей в заблуждение или устаревшей.
Жалобы : Если вы считаете, что мы нарушили Принципы конфиденциальности Австралии, и хотите подать жалобу, свяжитесь с нами, используя приведенную ниже информацию, и предоставьте нам полную информацию о предполагаемом нарушении. Мы незамедлительно проведем расследование по вашей жалобе и ответим вам в письменной форме, указав результаты нашего расследования и шаги, которые мы предпримем для рассмотрения вашей жалобы.
Ограничить : Вы можете ограничить сбор или использование вашей личной информации. Если вы ранее дали согласие на использование нами вашей личной информации в целях прямого маркетинга, вы можете изменить свое решение в любое время, связавшись с нами, используя приведенную ниже информацию.
Отписаться : Чтобы отказаться от подписки на нашу базу данных электронной почты или отказаться от сообщений (включая маркетинговые сообщения), свяжитесь с нами, используя приведенную ниже информацию, или откажитесь, используя средства отказа, указанные в сообщении.
Хранение и безопасность
Мы стремимся обеспечить безопасность собираемой нами личной информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили подходящие физические, электронные и управленческие процедуры для защиты и защиты личной информации и ее защиты от неправомерного использования, вмешательства, потери и несанкционированного доступа, изменения и раскрытия.
Мы не можем гарантировать безопасность любой информации, которая передается нам или нами через Интернет. Передача и обмен информацией осуществляется на ваш страх и риск. Хотя мы принимаем меры для защиты от несанкционированного раскрытия информации, мы не можем гарантировать вам, что личная информация, которую мы собираем, не будет раскрыта способом, несовместимым с настоящей Политикой конфиденциальности.
Файлы cookie и веб-маяки
Мы можем время от времени использовать файлы cookie на нашем Сайте. Файлы cookie — это текстовые файлы, размещаемые в браузере вашего компьютера для хранения ваших предпочтений. Файлы cookie сами по себе не сообщают нам ваш адрес электронной почты или другую личную информацию. Тем не менее, они позволяют третьим сторонам, таким как Google и Facebook, отображать нашу рекламу в ваших социальных сетях и онлайн-каналах в рамках наших кампаний по ретаргетингу. Если и когда вы решите предоставить нашему Сайту личную информацию, эта информация может быть связана с данными, хранящимися в файле cookie.
Время от времени мы можем использовать веб-маяки на нашем Сайте. Веб-маяки (также известные как Clear GIF) — это небольшие фрагменты кода, размещаемые на веб-странице для отслеживания поведения посетителя и сбора данных о просмотре посетителем веб-страницы. Например, веб-маяки можно использовать для подсчета пользователей, посещающих веб-страницу, или для доставки файла cookie в браузер посетителя, просматривающего эту страницу.
Ссылки на другие веб-сайты
Наш сайт может содержать ссылки на другие веб-сайты. У нас нет никакого контроля над этими веб-сайтами, и мы не несем ответственности за защиту и конфиденциальность любой личной информации, которую вы предоставляете во время посещения этих веб-сайтов. Эти веб-сайты не регулируются настоящей Политикой конфиденциальности.
Поправки
Мы можем в любое время и по своему усмотрению изменить настоящую Политику конфиденциальности, опубликовав измененную Политику конфиденциальности на нашем Сайте. Мы рекомендуем вам регулярно проверять наш Сайт, чтобы быть в курсе нашей текущей Политики конфиденциальности.
По любым вопросам или уведомлениям обращайтесь по телефону:
Strategic Imports Pty Ltd T/A Trailers R Us, ABN: 21 165 656 664
Электронная почта: [email protected]
Последнее обновление : 04.11.2019
Купить сейчас. Заплатить позже.
Всегда беспроцентная.
Добавьте избранное в корзину
Выберите Afterpay при оформлении заказа
Войдите или создайте учетную запись Afterpay с мгновенным решением об одобрении
Ваша покупка будет разделена на 4 платежа, подлежащих оплате каждые 2 недели
Все, что вам нужно для подачи заявки, это иметь дебетовую или кредитную карту, быть старше 18 лет и быть резидентом страны, предлагающей Afterpay
Применяются штрафы за просрочку платежа и дополнительные критерии приемлемости. Первый платеж может быть произведен во время покупки
. Полные условия см. на сайте afterpay.com/terms
.
Руководство по подъему рым-болтов и подъемных точек
1. Обзор
Чтобы загрузить эту информацию в формате PDF, НАЖМИТЕ ЗДЕСЬ и высокий уровень несчастных случаев происходит в результате неправильного использования. Рым-болты используются в самых разных областях для обеспечения точек подъема грузов. Иногда отверстие, в которое они вкручиваются, предназначено специально для болта с проушиной.
В качестве альтернативы можно использовать отверстие, предназначенное в первую очередь для какой-либо другой цели, например в качестве шпильки. Традиционно рым-болты часто приспосабливаются к нагрузке и оставляются на месте на всю жизнь, что считается частью нагрузки. Однако в современной практике съемные точки подъема рассматриваются как подъемные приспособления. Таким образом, большинство стран требуют, чтобы они периодически инспектировались или тщательно изучались. Поэтому хорошей практикой является удаление болтов с проушиной, заглушка отверстий и хранение болтов с проушиной до тех пор, пока они не понадобятся. Это часто значительно снижает требуемое количество и открывает другие возможности.
Как правило, лучшей альтернативой рым-болтам являются современные точки подъема, вертлюги и подъемные кольца. Хотя для них не существует определенного стандарта, несколько известных производителей, включая Codipro , Crosby, RUD и Yoke , изготавливают их по собственным проектам. Эти точки подъема нового поколения предлагают передовые технологии и повышенную грузоподъемность по сравнению со стандартными рым-болтами.
Конструкции различаются, но реальное преимущество заключается в том, что все они предлагают типы, которые включают в себя звено, достаточно большое, чтобы принять сопоставимый крюк, соединенный через подшипник с болтом, который ввинчивается в груз. У них есть подшипники, которые позволяют вращаться на 360º, что устраняет любые проблемы с выравниванием, а звено наклоняется к линии силы. У некоторых есть защелка для фиксации болта на звене, что позволяет использовать звено в качестве рычага для затягивания или ослабления болта при установке. Они представляют собой переносное подъемное приспособление, которое легко устанавливается и снимается.
Эти новые звенья значительно дороже, чем традиционные рым-болты, но их преимущества могут легко перевесить их первоначальную стоимость, которая, в любом случае, часто невелика по сравнению со стоимостью оборудования, которое они должны поднимать. В таблице ниже показаны преимущества прочности и удобства использования.
2. Типы болтов с проушиной
Болты с проушиной Dynamo 2.1
Возможно, наиболее распространенным применением является болт с проушиной, расположенный по центру в верхней части корпуса электродвигателя. Эти рым-болты обычно имеют достаточно большую проушину, чтобы зацепиться с крюком аналогичной грузоподъемности, что обеспечивает легкое соединение с небольшой лебедкой или стропой с одной ногой.
Рассчитаны только на осевую нагрузку, например, по оси резьбы. У них обычно есть воротник небольшого диаметра между ушком и винтовой резьбой.
Однако этого недостаточно для поддержки петли, если она нагружена под углом к оси резьбы. Их называют динамо-болтами с проушиной, что отражает их первоначальное применение в первых генераторах электроэнергии.
До введения британского стандарта рым-болты для динамо-машин производились по широкому спектру «коммерческих» моделей различного качества. Однако их типичное применение было таково, что они обычно использовались только несколько раз в течение срока службы оборудования, в которое они были ввинчены. Поскольку такая стоимость была более важным фактором, чем эксплуатационные характеристики, такие как усталостная долговечность.
Рым-болты Dynamo — только для осевых нагрузок (НЕ ИСПОЛЬЗОВАТЬ ДЛЯ ПОДЪЕМА ПОД УГЛОМ)
- Материал: B S970-080A27, закаленный и отпущенный
- Коэффициент безопасности: MBL равен 5 x SWL
- Стандарт: B. S. 4278 — таблица 3 — 1984
- Отделка: однотонный, гальванопокрытие
- Сертификаты: этот продукт стандартно поставляется с заводским сертификатом
- Примечание: по запросу доступно основное сырье и/или декларация соответствия ЕС
Рым-болты Dynamo доступны в (Нажмите на нужный тип, чтобы просмотреть больше)
- Метрическая крупная резьба Стандартный хвостовик Самоцвет
- Метрическая крупная резьба Стандартный хвостовик Оцинкованный
- Метрическая крупная резьба с длинным хвостовиком Self Color
- Метрическая крупная резьба, длинный хвостовик Оцинкованный
- BSWСтандартный хвостовик с резьбой Self-Colour
- BSWСтандартный хвостовик с резьбой Оцинкованный
- BSW Резьба с длинным стержнем Однотонный
- BSW Резьба с длинным хвостовиком Оцинкованная
Рым-болты с буртиком 2.
2
Хотя рым-болты Dynamo являются относительно недорогими товарами, ограничение осевой нагрузки, очевидно, является значительным недостатком, поскольку во многих случаях требуется две или более точки подъема.
Ответ: болт с проушиной с большим выступом между проушиной и резьбой. Когда кольцо плотно прикручено к обработанной поверхности, оно может поддерживать проушину и предотвращать любое изгибание резьбы.
Уменьшая размер глаза, он сводит рычаг к минимуму. Эта конструкция называется рым-болтом с буртиком и может рассматриваться как рым-болт общего назначения.
Нижняя сторона рым-болта с буртиком имеет выход резьбы в верхней части резьбы и выточку буртика. Кривые малого радиуса смешивают переходы между винтовой резьбой, гладким хвостовиком, выточкой и буртиком. Это позволяет избежать ненужных концентраций напряжений, которые могут привести к усталостному разрушению, а поднутрение обеспечивает полную посадку манжеты на обрабатываемую поверхность.
Несмотря на то, что рым-болт с буртиком предназначен для использования под углом, тем не менее необходимо совместить рым-болт с линией натяжения. Допуск ±5º является приемлемым, но это вопрос удачи, будет ли он достигнут при первом ввинчивании, потому что изготовитель болта с проушиной не имеет контроля над начальной точкой резьбового отверстия. Поэтому допустимо использовать регулировочную шайбу до половины шага винта для достижения правильной ориентации.
Это подводит нас к некоторым подробностям о самой винтовой резьбе. Текущий британский стандарт для болтов с проушиной — BS 4278, и он определяет метрическую резьбу крупной серии. Рым-болты изготовлены из стали с более высоким пределом текучести, и, если их вкрутить в такой же прочный материал, их потребуется зацепить только на длину, равную длине цельной гайки. Однако возможно и даже вероятно, что материал, в который они вкручиваются, будет значительно слабее. Таким образом, длина свинчивания увеличивается для компенсации. Кроме того, производитель болтов с проушиной не контролирует допуски резьбовых отверстий, отсюда и ограничения на резьбу крупной серии.
Резьба, необходимая для конкретного применения, конечно же, определяется резьбовым отверстием. Новые болты с проушиной необходимы для установки на старое оборудование, которое может иметь дюймовую резьбу. Стандартные рым-болты могут иметь другую резьбу, а BS 4278 разрешает использовать дюймовую резьбу для замены.
Если отверстие не предназначено специально для болта с проушиной, его основное назначение будет определять используемую резьбу, которая может быть, например, мелкой резьбой. Если допуски между болтом с проушиной и отверстием недостаточно малы, мелкая резьба может оказаться недостаточно прочной. Таким образом, хотя это не исключает использования тонких нитей, на пользователя возлагается большая ответственность за обеспечение хорошей посадки.
И последнее, что должен проверить пользователь, это совпадение формы резьбы болта с проушиной и отверстия. К сожалению, некоторые размеры метрических, UNC- и Whitworth-потоков взаимодействуют друг с другом и кажутся совместимыми.
Однако, по сути, они висят на кончиках пальцев и недостаточно сильны, чтобы выдержать нагрузку. Когда был написан текущий Британский стандарт, были проведены мероприятия по выявлению этих возможных несоответствий, и они были исключены из стандартного диапазона размеров.
К сожалению, стандарт не может полностью решить эту проблему и, конечно же, не тогда, когда указаны специальные размеры и формы резьбы.
Напряжения
При использовании под углом рабочая нагрузка рым-болта с буртиком должна быть снижена с учетом различных возникающих напряжений. Для рым-болта с буртиком BS 4278 понижающие коэффициенты составляют: 0,63 для углов до 15° к вертикали; 0,4 для углов до 30º; 0,25 для углов до 45º. Эти сокращения значительно больше, чем те, которые применяются к стропам.
Логика их заключается в том, что усилие на болт с проушиной увеличивается из-за двух факторов: геометрии, как в стропе, и дополнительного эффекта нагрузки под углом к его оси. Эти коэффициенты снижения в настоящее время оспариваются новым стандартом, который только что был одобрен совместно ISO и CEN.
В то время как текущий британский стандарт имеет полные размеры, новый стандарт представляет собой стандарт производительности с ограниченными размерами конверта только для целей совместимости. Это позволяет производителям разрабатывать рым-болты, способные работать с теми же угловыми факторами, что и стропы.
Поскольку этот стандарт является очень новым и еще не внедрен в национальные стандарты, еще неизвестно, сколько производителей воспользуются им. Надеемся, что многие это сделают, поскольку это значительный шаг вперед.
Между тем, в обозримом будущем продукты, соответствующие текущему стандарту, вероятно, будут наиболее широко доступными.
Рым-болты с буртиком могут использоваться в качестве цапф, то есть когда нагрузка приложена под прямым углом к оси резьбы. Обычно болт с проушиной ввинчивается сбоку от груза, а не сверху. Проушина должна быть совмещена с линией натяжения, как описано выше, а рейтинг снижен до 0,25 от отмеченной рабочей нагрузки.
Рым-болты с буртиком
- Материал: BS970-080A27, закаленный и отпущенный
- Коэффициент безопасности: MBL равен 5 x SWL
- Стандарт: B. S. 4278 — таблица 1 — 1984
- Отделка: однотонный, гальванопокрытие
- Сертификаты: этот продукт стандартно поставляется с заводским сертификатом
- Примечание: по запросу предоставляется базовое сырье и/или декларация соответствия ЕС
Рым-болты с буртиком доступны в (Нажмите на нужный тип, чтобы просмотреть больше)
БОЛТЫ С КОЛЬЦЕВОЙ ПРОУШИНОЙ — МЕТРИЧЕСКИЕ (BS4278 — ТАБЛИЦА 1 — 1984) — САМОЦВЕТ
БОЛТЫ С КОЛЬЦЕВОЙ ПРОУШИНОЙ — МЕТРИЧЕСКИЕ (BS4278 — ТАБЛИЦА 1 — 1984) — ОЦИНКОВАННЫЕ
БОЛТЫ ДЛЯ ПРОУШИНЫ С ДЛИННЫМ ХВОСТОВИКОМ, МЕТРИЧЕСКИЕ, СВОБОДНЫЙ ЦВЕТ
ДЛИННЫЕ БОЛТЫ С ВТУЛКОЙ — МЕТРИЧЕСКИЕ — ОЦИНКОВАННЫЕ
БОЛТЫ С КОЛЬЦЕВОЙ ПРОУШИНОЙ — РЕЗЬБА BSW (BS4278 — ТАБЛИЦА 4 — 1984) — САМОЦВЕТ
БОЛТЫ С КОЛЕМБОЙ — РЕЗЬБА BSW (BS4278 — ТАБЛИЦА 4 — 1984) — ОЦИНКОВАННЫЕ
БОЛТЫ ДЛЯ ПРОУШИНЫ С ДЛИННЫМ ХВОСТОВИКОМ — РЕЗЬБА BSW — САМОЦВЕТ
ДЛИННЫЕ БОЛТЫ С ВТУЛКОЙ — РЕЗЬБА BSW — ОЦИНКОВАННЫЕ
БОЛТЫ С КОЛЬЦЕВОЙ ПРОУШИНОЙ — РЕЗЬБА UNC (BS4278 — ТАБЛИЦА 4 — 1984) — САМОЦВЕТ
БОЛТЫ С КОЛЬЦЕВОЙ ПРОУШИНОЙ — РЕЗЬБА UNC (BS4278 — ТАБЛИЦА 4 — 1984) — ОЦИНКОВАННЫЕ
Рым-болты со звеном 2.
3
Ушко рым-болта с буртиком слишком маленькое для установки крюка, поэтому скоба всегда необходима в качестве первого элемента любого соединения. Тем не менее, BS 4278 предлагает третий вариант — рым-болт со звеном.
Происхождение этого болта с проушиной — вертлюги, которые когда-то широко использовались в традиционных корабельных деррик-буровых установках. Одна из двух поковок, использованных для изготовления вертлюга, по сути представляет собой очень компактную форму рым-болта с буртиком. Глаз достаточно большой, чтобы принять звено сравнимого качества и прочности. Связь может артикулироваться в любом направлении внутри глаза. В сочетании с очень компактной проушиной это позволяет нагружать его в любом направлении, избавляя от необходимости выравнивать проушину по линии тяги. Для данного размера резьбы осевая рабочая нагрузка меньше, чем у рым-болта с буртиком, но уменьшение
коэффициенты для углового использования лучше. Их можно использовать до 15º к вертикали без какого-либо уменьшения, а другие коэффициенты составляют 0,8 для углов до 30º и 0,63 для углов до 45º. К сожалению, из-за своего происхождения они доступны только в небольшом диапазоне размеров.
Рым-болты с овальным звеном — крупная метрическая резьба
- Материал: BS970-080A27, закаленный и отпущенный
- Стандарт: B.S. 4278 — таблица 2 – 1984
- Коэффициент безопасности: MBL равен 5 x SWL
- Отделка: однотонный
- Сертификаты: этот продукт стандартно поставляется с заводским сертификатом
- Примечание: по запросу предоставляется базовое сырье и/или декларация соответствия ЕС
Eyebolts with links are available in (Click on type required to view more)
EYEBOLTS WITH OVAL LINK — METRIC ( BS4278 — TABLE 2 — 1984 )
Collar Eyebolt with Welded Link 2.4
Это рым-болты с буртиком, постоянно снабженные приварным звеном. При правильном выполнении это приемлемая альтернатива использованию скобы.
Однако их не следует путать со стандартным рым-болтом со звеном. Их рейтинг и требования к выравниванию такие же, как и для рым-болта с буртиком.
- Материал:: Рым-болт: BS970-080A27, закаленный и отпущенный.: Звено:: высокопрочная сталь
- Коэффициент безопасности MBL равен 5 x SWL
- Отделка: однотонный
- : этот продукт стандартно поставляется с заводским сертификатом
.
Сертификат
Примечание: для безопасной рабочей нагрузки при использовании под углом см. инструкции по технике безопасности.
Болты с проушиной, размеры см. в таблицах 1 и 4 стандарта BS 4278. БОЛТЫ С КОЛЬЦЕВОЙ ПРОУШИНОЙ C/W СЪЕМНОЕ ЯЙЦЕВОЕ СОЕДИНЕНИЕ — РЕЗЬБА BSW
Рым-болты по DIN 580 2,5
DIN 580 (зарубежные) болты с проушиной из стали и нержавеющей стали. Настоящий стандарт определяет характеристики рым-болтов из стали и нержавеющей стали и предоставляет информацию по их правильному использованию при подъемных операциях (в составе строп и в качестве устройства для подвешивания груза). Будьте ОСТОРОЖНЫ при подъеме. Любой угол, выходящий за пределы вертикального (осевой подъем), снизит номинальную грузоподъемность, см. таблицы нагрузок. Рым-болты, соответствующие этому стандарту, пригодны для использования в диапазоне температур от -20 °C до +200 °C без снижения их грузоподъемности. Идентификационный символ материала: C15 или C15E.
Эксполаты для DIN 580 доступны в (нажмите на тип, необходимый для просмотра большего)
Eyebolts — Метрические грубые нить для DIN 580 — Самостоятельная отделка
Eyebolts — Metric Coarse Trade To Din 580
Eyebolts — Metric Coarse True To Din 580
. Цинковая отделка
Подъемник из нержавеющей стали — DIN 580
Женские глазные орехи и гайки с луком 2,6 9098
Перед тем, как мы пойдем на новое поколение . Вы увидите еще две традиционные подъемные проушины. Это гайка с проушиной и гайка с дужкой. По сути, это одно и то же, за исключением формы глаза: один круглый, а другой более удлиненный, похожий на дужку для лука. По сути, они представляют собой динамо-болты с внутренней резьбой, хотя они предназначены для подвески труб и аналогичных применений, а не для подъема. Для них существовал британский стандарт, но теперь он отменен.
Стандартная мягкая сталь, хотя в продаже могут быть и другие марки. Было бы лучше не использовать их, хотя признано, что могут быть приложения, для которых нет лучшей альтернативы. Если они используются, они должны быть нагружены только в осевом направлении, и очевидно, что шпилька, на которую они навинчены , является критическим компонентом соединения. Информацию об угловых нагрузках см. в RUD VRM
Гайки с проушиной из высокопрочной стали 2.7
Только осевые нагрузки (НЕ ИСПОЛЬЗУЕТСЯ ДЛЯ УГЛОВЫХ ПОДЪЕМОВ
Кольцевые гайки — метрические грубые (доступна резьба BSW)
• Материал: высокопрочная сталь
• Коэффициент безопасности: MBL равен 5 x SWL
• Отделка: однотонный, гальваническое цинкование по запросу
• Сертификаты: этот продукт поставляется с заводской сертификат в качестве стандарта
Кольцевые гайки доступны в (Нажмите на тип, чтобы просмотреть больше)
Кольцевые гайки — метрическая крупная резьба — одноцветные
Кольцевые гайки — метрическая крупная резьба — оцинкованные
Eyenuts — BSW thread — Self Colour
Eyenuts — BSW thread — Zinc Plated
High Tensile Steel Normalised Bow Nuts 2.
8
For Axial loads only (NOT TO BE USED ДЛЯ УГЛОВЫХ ПОДЪЕМНИКОВ)
Гайки — метрические крупные (доступна резьба BSW)
• Материал: высокопрочная сталь
• Коэффициент безопасности: MBL равен 5 x SWL
• Стандарт: в основном соответствует B.S. 3974 — Часть 1 — 1974
• Отделка: однотонный, гальваническое цинкование по запросу
• Сертификаты: этот продукт поставляется с заводским сертификатом в стандартной комплектации
Гайки доступны в (Нажмите на нужный тип, чтобы просмотреть больше)
Орехи — Метрическая крупная резьба — одноцветная
Тарельчатая гайка — Метрическая крупная резьба — оцинкованная
Тарельчатая гайка — резьба BSW — одноцветная
Тарельчатая гайка — резьба BSW — оцинкованная
Рым-гайки по DIN 582 2.9
Здесь также представлены рым-гайки стандарта DIN582 (иностранные) с такими же свойствами и уменьшением угла, что и у болтов с проушиной DIN 580. Идентификационный символ материала: C15 или C15E.
• Материал: углеродистая сталь, C15
• Коэффициент безопасности: MBL равен 4 x WLL
• Стандарт: обычно соответствует DIN 582
• Отделка: однотонное или гальванопокрытие
• Сертификация: Этот продукт поставляется с заводским сертификатом в стандартной комплектации
Кольцевые гайки по DIN 582 доступны в (Нажмите на нужный тип, чтобы просмотреть больше)
Eyenuts — Метрическая грубая нить до DIN 582 — Самоуровня
Eyenuts — Метрическая грубая нить для DIN 582 — Цинк.
Высокопрочные болты с проушиной — более высокая допустимая нагрузка, чем DIN 580 или BS Рым-болты
Кованые, закаленные, обнаружено 100 % трещин.
Защита от дурака по сравнению с обычными рым-болтами DIN:
- Форма: восьмиугольная означает класс качества 8
- Обозначение: Четкое указание WLL для наиболее неблагоприятного случая (поперечная нагрузка — не допускается с DIN 580).
- Убедитесь, что рым-болт вкручен заподлицо с поверхностью! Избегайте скручивающих движений во время транспортировки.
- Соответствует директивам по машинному оборудованию 2006/42/EG
Также доступны с дюймовой и специальной резьбой.
Перед подъемом проверьте затяжку болта с проушиной
и гайки!
▲Избегайте вращательных движений во время транспортировки.
Обеспечьте ровную поверхность болтового соединения.
Внимание: См. инструкцию пользователя RUD!
RUD RS Eye bolts are available in (Click on type required to view more)
RUD RS Eye Bolt — Metric Thread
RUD RS Eye Bolt — UNC / UN Thread
Гайка с проушиной RUD RM
Также доступны гайки с проушиной RUD RM
Более высокая допустимая нагрузка по сравнению с гайкой с проушиной DIN 582.
Кованые, закаленные и обнаружены 100% трещин. Защита от дурака по сравнению с обычными рым-гайками DIN
: Форма: восьмиугольная означает класс качества 8. Резьбовое соединение
должно иметь качество не ниже 8.8. Во время использования гайка с проушиной должна быть плотно затянута болтами. Избегайте скручивающих движений
во время транспортировки.
■ Указанный WLL действителен только для резьбовых болтов класса качества не ниже 10.9..
RUD RM Eye nuts are available in (Click on type required to view more)
RUD RM Eye Nut — Metric Thread
RUD STARPOINT VRS -F EYEBOLTS 2.11 Vario -Starpoint VRS со звездообразным ключом
Звездообразный дизайн, четкое отличие от болта с проушиной DIN 580. №
Цвет: яркое флуоресцентное порошковое покрытие розового цвета.
Идентификация: четкая индикация WLL 90° для наиболее неблагоприятного направления нагрузки (недопустимо для DIN 580).
Кованый материал 1.6541, высокопрочный и отожженный, обнаружение 100% электромагнитных трещин согласно EN 1677-1 и с расчетным коэффициентом 4 : 1.
Если ВРС постоянно оставаться в месте приложения усилия, его необходимо затянуть с моментом 5 Нм.
Соответствует директивам по машинному оборудованию 2006/42/EG
RUD VRS Starpoint Болты с проушиной доступны в (Нажмите на нужный тип, чтобы просмотреть больше)
RUD VRS-F STARPOINT — метрическая резьба
VRS -F Starpoint, UNC/UN THIDE
RUD VRM Starpoint (Eye Sud) — Metric Chinde 2.11. Derive
-й Machiner 4.11/Machive 400013
.
- Корпус гайки STARPOINT должен поворачиваться на 360° в затянутом состоянии. Отрегулируйте направление тяги, прежде чем прикреплять стропы.
- Должна быть обеспечена плоская поверхность болтовых соединений. Резьба гайки должна совпадать с резьбой болта на 100 %. Установленный резьбовой штифт должен обеспечивать идеальное прилегание поверхности рым-гайки к поверхности болта.
- Размеры VRM — см. чертеж VRS-StarPoint. Размер «L» соответствует минимальной длине резьбы болта.
- В случае переворачивания штампов и пресс-форм приспособлений при полной нагрузке мы рекомендуем использовать нашу коллекцию Powerpoint с двойными шарикоподшипниками.
- Данная допустимая нагрузка для 90° действительна только в сочетании с резьбовыми болтами класса качества не ниже 10.9.
RUD VRM Starpoint Кольцевые гайки доступны в (Нажмите на нужный тип, чтобы просмотреть больше)
RUD VRM STARPOINT ( Eye Nut ) — Metric Thread
RUD INOX STAR Eyebolt 2.12
Complies with the machinery directives 2006/42/EG INOX-STAR eyebolt – stainless – На 50 % больше, чем DIN, без ограничений по направлению!
- Пятиугольная форма – существенно отличается от болта с проушиной DIN 580.
- Поворачивается на 360°. Может быть установлен в направлении нагрузки.
- Четкое указание номинальной нагрузки 90° для неблагоприятного диапазона нагрузки. Коэффициент безопасности 4: 1.
- Кованый корпус глаза.
- Материал корпуса глаза и винта: 1.4462, дуплексная сталь (высокая стойкость в морской воде и в средах с высокой концентрацией ионов хлора).
- 100 % проверен на наличие трещин
- Невыпадающий болт.
- Запатентованные следы износа на корпусе глаза.
- Затяните от руки при монтаже с помощью шестигранного ключа или адаптера. Не используйте расширение.
- INOX-STAR должен поворачиваться на 360° при ввинчивании.
- Установите в направлении силы перед нагрузкой.
- Компонент, защищенный патентным правом: европейский патент EP 654611.
RUD INOX Starpoint Eyebolts are available in (Click on type required to view more)
RUD INOX STAR Eyebolt
RUD VWBG-V– 360° swivelling/180° pivoting Lifting Points 2.
13
- Поворотная точка подъема:
- Нагружается в любом направлении. Коэффициент безопасности 4: 1.
- Возможность поворота под нагрузкой в вертикальном направлении.
- Не подходит для постоянного поворота при полной нагрузке, особенно в направлении 90°.
- Простая установка, требуется только резьбовое отверстие.
- Доступны различные длины (Vario).
- Может также использоваться для сквозных отверстий.
- Болты 100 % обнаружены магнитные трещины! Защита поверхности КОРРУД-ДТ (в 20 раз лучше, чем цинкование).
- Высокопрочное, одобренное подвесное кольцо в соотв. ЕН 1677-4.
- Поверхность: кольцо с порошковым покрытием розового цвета, корпус оцинкованный.
- Тип Vario с шайбой и гайкой со 100 % обнаружением трещин.
- VWBG-V и VWBG также доступны с дюймовой резьбой.
- Вращение без рывков благодаря дополнительной шайбе втулки подшипника.
- Следы износа в основных направлениях нагрузки 45°, 60° и 90°.
РУД VWBG-V are available in (Click on type required to view more)
RUD VWBG Load Ring — Metric Thread
RUD VWBG Load Ring — Metric Thread with Variable Length
VWBG Load Кольцо — резьба UNC
VWBG-V Нагрузочное кольцо — резьба UNC переменной длины
RUD Нагрузочное кольцо VLBG 2.14
- Нагрузочное кольцо VLBG поворачивается на 360°, регулируется в направлении тяги.
- Грузовое кольцо складное, полная нагрузка в любом направлении нагрузки, поверхность с порошковым покрытием розового цвета.
- Макс. длины RUD — болты отрегулированы таким образом, что если используется гайка с шестигранной головкой (DIN EN ISO 7042),
- Могут быть реализованы сборки из материала толщиной примерно 8 *М (для M8 — M30) и 5 *М для (M36 — M48) соответственно.
- В случае переворачивания штампов и пресс-форм при полной нагрузке 90°,
- Мы рекомендуем использовать нашу коллекцию Power Point с двойными шарикоподшипниками
- Соответствует директивам по машинному оборудованию 2006/42/EG
RUD VLBG Доступны в (нажмите на тип, необходимый для просмотра больше)
RUD VLBG плюс нагрузка — Metric Degure
RUD VLBG LIGN DIRNIC -LIGNEN
RUD VLBG LIGNAL LIGNAIN
RUD VLBG PLUS LIRGING — Metric LIGNIC
9003
CROSBY HR125M — ПОВОРОТНОЕ КОЛЬЦО — МЕТРИЧЕСКОЕ 2,15
• Доступны размеры метрической резьбы от 400 кг до 16,900 кг и двойного номинала с расчетным коэффициентом 4 к 1 и 5 к 1.
• Все компоненты изготовлены из легированной стали, подвергнуты закалке и отпуску.
• Рассчитан на 100% под углом 90°.
• 100 % индивидуальных контрольных испытаний до предела рабочей нагрузки в 2-1/2 раза с сертификацией и статистическим контролем магнитных частиц.
• Поворот на 360° и поворот на 180°.
• Болт фиксируется Е-образным зажимом, резьба имеет канавку. Этот метод позволяет легко разбирать и собирать подъемное кольцо для тщательного осмотра всех компонентов. Имеются сменные комплекты. • Болты индивидуально проходят контрольные испытания.
• Доступны болты различной длины для удовлетворения конкретных требований применения.
• Zinc Plated (Yellow Chromate) finish for increased corrosion protection
CROSBY HR125M are available in (Click on type required to view more)
CROSBY HR125M — SWIVEL HOIST RING — METRIC
Также доступны из нержавеющей стали
CROSBY SS125M — ПОВОРОТНЫЕ КОЛЬЦА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ — МЕТРИЧЕСКИЕ
CROSBY HR-1200M Метрические подъемные кольца с боковой тягой 2.16
• Доступен широкий диапазон грузоподъемности: Доступен также с резьбой UNC.
• Метрические размеры от 300 кг. до 13.000 кг.
• Компоненты корпуса изготовлены из легированной стали – закалены и отпущены.
• Рассчитан на 100 % предельной рабочей нагрузки для углов до 90 градусов.
• Каждый продукт имеет идентификационный код продукта (PIC) для отслеживания материала, а также предельную рабочую нагрузку и имя Crosby или «CG».
• Используйте стандартные скобы Crosby Red Pin® для соединения с проволочным тросом или синтетическими стропами. (продается отдельно)
• Болты различной длины доступны для удовлетворения конкретных требований применения.
• Все размеры оснащены радиочастотной идентификацией
CROSBY HR-1200 доступны в (Нажмите на тип, чтобы просмотреть больше)
CROSBY HR-1200M Метрические подъемные кольца с боковой тягой
ПОДЪЕМНОЕ КОЛЬЦО — UNC
YOKE Класс 100 Точка подъема шарнира Метрическая резьба 2.17
• Точки подъема класса 100 имеют поворот на 360° с функцией поворота на 90° винт с головкой под торцевой ключ из сплава в соответствии с DIN EN ISO 4762
• Индивидуальная пробная нагрузка в 2,5 раза превышает предел рабочей нагрузки и сертифицировано
• Рассчитано на 100 % под углом 90 градусов
• 100 % обнаружение трещин Magflux
• длинных болтов с хвостовиками, доступные по запросу
• Также в потоке UNC
Стало 100 точек повер в яге 10014. /кольцо Метрическая резьба
ВИЛКА G10 Поворотная точка подъема/кольцо UNC Резьба
Вилка Поворотное подъемное кольцо с метрической резьбой 2.18
15 Подъемные кольца бугеля поворачиваются на 360° и поворачиваются на 180°, позволяя регулировать направление тяги
• Подъемные кольца бугеля сохраняют 100% номинальной грузоподъемности при 90°
• Подъемные кольца доступны в (Нажмите на тип, чтобы просмотреть больше)
Поворотное подъемное кольцо бугеля с метрической резьбой
Поворотное подъемное кольцо бугеля с резьбой UNC
3. Производители
RUD
RUD -запчасти для подготовки. , 360° регулируется в направлении тяги. Грузовое кольцо складное, маркировано полной 100% грузоподъемностью в любом направлении нагрузки. Коэффициент безопасности 4:1.
Посмотреть ассортимент RUD
CODIPRO
Codipro Рым-болты и поворотные кольца
Изготовлено в соответствии со стандартом EN 1677-1
Просмотреть модельный ряд Codipro
CROSBY
Кольца талей Crosby рассчитаны на 100% под углом 90°. 100% индивидуальное тестирование. WLL и выбитое на нем имя Crosby или «CG». Соответствует или превосходит все требования ASME B30.26 (США) поворот на 360° и поворот на 180°.
Посмотреть модельный ряд Crosby
YOKE
Все точки подъема YOKE G-100 соответствуют или превосходят все требования ASME B30. 26 Каждая кованая деталь и колпачковый винт с кодом партии связаны с сертификатом испытаний. Подвеска G-100 изготовлена из кованой легированной стали, подвергнута закалке и отпуску. Точка подъема G-100 вращается на 360° с 9Функция поворота 0°.
Просмотр ассортимента скоб
4. Безопасное использование и техническое обслуживание
Осмотр
скобы), используемые для подъемных целей, являются подъемными приспособлениями. Поэтому они должны подвергаться тщательному осмотру компетентным лицом не реже одного раза в шесть месяцев. Независимо от действующего законодательства, Ассоциация инженеров по подъемному оборудованию (LEEA) настоятельно рекомендует, чтобы эта политика была принята всеми, кто несет ответственность за обеспечение безопасного состояния подъемного оборудования.
Безопасное использование и техническое обслуживание
• Груз может соскользнуть или упасть, если не используются надлежащие процедуры сборки рым-болта и подъема. Падающий груз может привести к серьезной травме или смерти.
• Соблюдайте всю предоставленную информацию о безопасности болтов с проушиной. Всегда проверяйте рым-болт перед использованием.
• Должно быть указано предельное значение рабочей нагрузки, действительное для линейного натяжения, диаметра резьбы, символа идентификации материала, символа производителя и знака CE.
• Убедитесь, что все маркировки разборчивы. Болты с проушиной без маркировки должны быть немедленно изъяты из эксплуатации
• Никогда не используйте болты с проушиной, на которых видны следы износа, зазубрины, выемки или трещины.
• Никогда не используйте болт с проушиной, если проушина или хвостовик изогнуты или удлинены.
• Всегда следите за чистотой резьбы на хвостовике и приемных отверстиях.
• Никогда не ремонтируйте и не изменяйте форму рым-болта или рым-гайки с помощью сварки, нагревания или сгибания, так как это может повлиять на предел рабочей нагрузки;
• Никогда не обтачивайте, не обтачивайте и не обрезайте болт с проушиной. Никогда не превышайте указанные пределы нагрузки. Никогда не используйте динамо-болты с проушиной для угловых подъемников. Всегда используйте рым-болты с буртиком (или машинные рым-болты) для угловых подъемников.
• Никогда не подрезайте болт с проушиной, чтобы заплечик противостоял нагрузке.
• Всегда зенкуйте приемное отверстие или используйте шайбы для посадки буртика. Всегда полностью завинчивайте болт с проушиной для правильной посадки.
• Всегда надежно затягивайте гайки с учетом нагрузки. При использовании рым-болтов с буртиком для угловых подъемников руководствуйтесь стандартами для рым-болтов BS4278 и DIN 580 или DIN 582 для рым-гаек.
• Необходимо, чтобы продукты регулярно проверялись и проводились в соответствии со стандартами безопасности, установленными в стране использования. Это необходимо, поскольку используемые продукты могут подвергаться износу, неправильному использованию, перегрузке и т. д., что приводит к деформации и изменению структуры материала.
• Осмотр следует проводить не реже одного раза в шесть месяцев и даже чаще, если продукция используется в тяжелых условиях эксплуатации.
• Перед использованием прочтите, поймите и соблюдайте информацию, содержащуюся в схемах и таблицах, относящихся к типам болтов с проушиной. Если вы сомневаетесь, обратитесь за советом к специалисту — Не пытайтесь поднимать.
Хранение
Рым-болты необходимо правильно хранить, чтобы продлить срок службы. Принято обматывать резьбу изоляционной лентой или чем-то подобным. Тем не менее, может быть лучше приобрести подходящие гайки, которые защитят конец резьбы и, сделав несколько оборотов, убедят такелажника или инспектора в том, что резьба находится в хорошем состоянии и готова к использованию.
Наш опыт работы со складскими помещениями для снастей клиентов колоссален. Золотая звезда достается одному кладовщику снастей, который тщательно обмотал нити, нанизал их на наборы, повешенные на доске, на которой были четко обозначены тип нити, WLL и информация о цветовом коде периода проверки. Мы бы предложили P45 другому кладовщику, который бросил все свои рым-болты в открытую металлическую коробку. Что, очевидно, повредило нити и сделало их чрезвычайно трудными для поиска. Но, в довершение всего, крыша сарая магазина снастей протекла, а рым-болты на дне коробки оказались под водой!
Для получения дополнительной информации см. таблицы в разделе «Подъемные рым-болты, рым-гайки и болтовые нагрузочные кольца» на этом веб-сайте.
Инструкции по безопасному использованию: Болты с проушиной
Для получения дополнительных рекомендаций обращайтесь в наш отдел продаж по телефону: 0161 223 1990 или по электронной почте: [email protected]
8 Обработка материалов Подъем с помощью болтов с проушиной : Ответы по охране труда
Ответы по охране труда Информационные бюллетени
Легко читаемые информационные бюллетени с вопросами и ответами, охватывающие широкий спектр тем по охране труда и технике безопасности на рабочем месте, от опасностей и болезней до эргономики и продвижения по службе. ПОДРОБНЕЕ >
Загрузите бесплатное приложение OSH Answers
Искать во всех информационных бюллетенях:
Поиск
Введите слово, фразу или задайте вопрос
ПОМОЩЬ
Как правильно выбрать болт?
Используйте болт с проушиной, на котором указан номинальный вес. На некоторых болтах с проушиной указан размер резьбы, а НЕ номинальная грузоподъемность. Убедитесь, что вы выбрали правильный болт с проушиной в зависимости от его типа и грузоподъемности для подъема, который вы выполняете.
- Используйте простые или обычные болты с проушиной (без буртика) или болты с кольцом только для вертикальной нагрузки. Угловая нагрузка на болты без буртика приведет к их изгибу или поломке.
- Используйте рым-болты с буртиком для вертикальной или угловой нагрузки. Имейте в виду, что подъем рым-болтов под углом снижает безопасную нагрузку.
- Следуйте рекомендуемому производителем методу наклонной нагрузки.
- Используйте болт с проушиной, изготовленный из материалов, способных противостоять окружающей среде, в которой он используется (например, коррозии, экстремальным погодным условиям и т. д.)
Неправильное использование болта с буртиком
Болт с проушиной с буртиком при правильном приложении нагрузки
Неправильный способ приложения угловой нагрузки
Как безопасно использовать рым-болты?
- Расположите рым-болт на одной линии со стропами. Если нагрузка приложена сбоку, рым-болт может погнуться.
- Установите шайбы между плечом и поверхностью груза, чтобы обеспечить плотный контакт рым-болта с поверхностью. Убедитесь, что гайка правильно затянута.
- При использовании прокладок или шайб вставьте не менее 90 % резьбы в приемное отверстие.
- Прикрепите к каждому болту с проушиной только по одной стропе.
- Осмотрите и очистите резьбу рым-болта и отверстие. Проверьте на изгибы, трещины или изношенную резьбу.
- Ввинтите болт с проушиной до упора и правильно установите.
- Убедитесь, что резьбовое отверстие для болта с проушиной (корпусные болты) имеет минимальную глубину, равную полуторакратному диаметру болта.
- Установите плечо под прямым углом к оси отверстия. Плечо должно полностью соприкасаться с поверхностью поднимаемого предмета.
- Используйте траверсу с обычными (без буртика) рым-болтами, чтобы угол подъема составлял 90° по отношению к горизонтали.
- Используйте рым-болты под горизонтальным углом более 45°. Прочность стропа под углом 45° составляет 71% вертикальной грузоподъемности стропа. Прочность рым-болта при горизонтальном угле 45° падает до 30% грузоподъемности по вертикали.
- Используйте поворотное кольцо для подъема под углом. Поворотное кольцо подъемника приспосабливается к любому углу стропа путем вращения вокруг болта, а подъемная проушина поворачивается на 180°.
Чего следует избегать при использовании рым-болтов?
- Не пропускайте строп через пару рым-болтов – это уменьшит эффективный угол подъема и усилит нагрузку на такелаж.
- Не продевайте стропы через болты с проушиной. Эта сила может изменить нагрузку и угол нагрузки.
- Не используйте болты с проушиной, которые были отшлифованы, обработаны или штампованы.
- Не используйте стержни, захваты или гаечные ключи для затягивания рым-болтов.
- Не красить болт с проушиной. Краска может скрыть недостатки.
- Не вставляйте крюки или другие приспособления в проушины силой; они должны свободно входить.
- Не подвергайте рым-болты ударной нагрузке.
- Не используйте болт с проушиной для подъема свободно вращающегося груза.
- Не используйте рым-болты с изношенной резьбой или другими дефектами.
- Не вставляйте кончик крюка в болт с проушиной. Используйте скобу.
- Не используйте скобу, способную поднять больше, чем рым-болт – рым-болт может быть перегружен.
Последнее обновление документа: 8 апреля 2019 г.
Добавьте значок на свой веб-сайт или в интранет, чтобы ваши сотрудники могли быстро найти ответы на свои вопросы по охране труда и технике безопасности.
Что нового
Ознакомьтесь с нашим списком «Что нового», чтобы узнать, что было добавлено или изменено.
Нужна дополнительная помощь?
Свяжитесь с нашей информационной линией безопасности
905-572-2981
Звонок бесплатный 1-800-668-4284
(в Канаде и США)
Расскажите нам, что вы думаете
Как мы можем сделать наши услуги более полезными для вас? Свяжитесь с нами, чтобы сообщить нам.
Отказ от ответственности
Несмотря на то, что предпринимаются все усилия для обеспечения точности, актуальности и полноты информации, CCOHS не гарантирует, не гарантирует, не заявляет и не ручается за правильность, точность или актуальность предоставленной информации. CCOHS не несет ответственности за любые убытки, претензии или требования, возникающие прямо или косвенно в результате любого использования или доверия к информации.
© Copyright 1997-2022 Canadian Center for Occupational Health & Safety
Боковые нагрузки для рым-болтов
Боковые нагрузки для рым-болтов
Служба членства |
Форум механического проектирования, производства и проектирования |
[ Главная ] [ Поиск ] [ Ресурсы для проектирования ] [ Товар и каталог услуг] |
[ РАЗМЕЩЕНИЕ ПОЛИТИКА / ПРАВИЛА ] [ Архив#1] [ Архив#2 ] [ Архив#3 ] |
Модераторы форума: randykimball, Администратор |
Рым-болт для боковой нагрузки | |||
Опубликовать ответ | Форум |
Добавил: domstott 22. 10.2004, 07:31:44 Автор Профиль Написать автору Редактировать | У меня есть приложение, в котором я должен рассмотреть возможность подъема груза с помощью одного болта с проушиной под углом 90 градусов. Я получаю противоречивую информацию о безопасной рабочей нагрузке болта с проушиной в этом приложении, и мне было интересно, есть ли у кого-нибудь окончательный ответ. |
Сообщение Ответить | Рекомендовать | Оповещение | Ставка | Посмотреть все | | Далее | |
Ответы на это сообщение |
Re: Рым-болт боковые нагрузки | |||
Re: Боковая нагрузка с рым-болтом — domstott | Опубликовать ответ | Верхняя часть резьбы | Форум |
Сообщение от: Zekeman 30. 10.2004, 09:26:50 Профиль автора Написать автору Редактировать | Вы можете использовать болт с проушиной под углом 90 градусов, если вы учитываете изгибающий момент на фиксированном конце, используя Mc/I для напряжения растяжения на закрепленном конце и напряжения сдвига в любой точке для круглого сечения будет 4/3*F/A где F=сила A= площадь поперечного сечения Размер болта с проушиной будет определяться поддержанием этих напряжений значительно ниже предела текучести, по крайней мере, в 4 раза. |
Сообщение Ответить | Рекомендовать | Оповещение | Ставка | Где я? Оригинал Начало темы |
Re: Боковые нагрузки с рым-болтом | |||
Re: Боковая нагрузка с рым-болтом — domstott | Опубликовать ответ | Верхняя часть резьбы | Форум |
Разместил: JOJATK 26. 10.2004, 11:03:44 Профиль автора Написать автору Редактировать | Как вы, наверное, знаете, рым-болты не любят подвергаться нагрузкам, связанным с чистым сдвигом. Они действительно рассчитаны на осевую нагрузку. Емкость болта с проушиной будет зависеть от размера шейки и материала. Я бы связался с производителем для получения дополнительной информации. Если применение позволяет, замените жесткий рым-болт поворотным подъемником или кольцом тягового подъемника. Эти кольца допускают угловое смещение без ущерба для грузоподъемности. Большинство колец имеют коэффициент безопасности 5:1 с диапазоном грузоподъемности от 650 фунтов до 17 000 фунтов. Надеюсь, это поможет. Томми |
Ответить | Рекомендовать | Оповещение | Ставка | Где я? Оригинал Начало темы | | | |
Re: Боковые нагрузки с рым-болтом | |||
Re: Re: Болты с проушиной, боковые нагрузки — JOJATK | Опубликовать ответ | Верхняя часть резьбы | Форум |
Добавил: domstott 27. 10.2004, 03:46:49 Автор Профиль Написать автору Редактировать | Большое спасибо за ответ. Знаете ли вы каких-либо поставщиков из Великобритании (желательно с веб-сайтами), с которыми я мог бы связаться по поводу этого оборудования. Спасибо Доминик |
Ответить | Рекомендовать | Оповещение | Ставка | Где я? Оригинал Начало темы | | | |
Поставщики рым-болтов | |||
Re: Re: Болты с проушиной, боковые нагрузки — domstott | Опубликовать ответ | Верхняя часть резьбы | Форум |
Добавил: JOJATK 02. |
