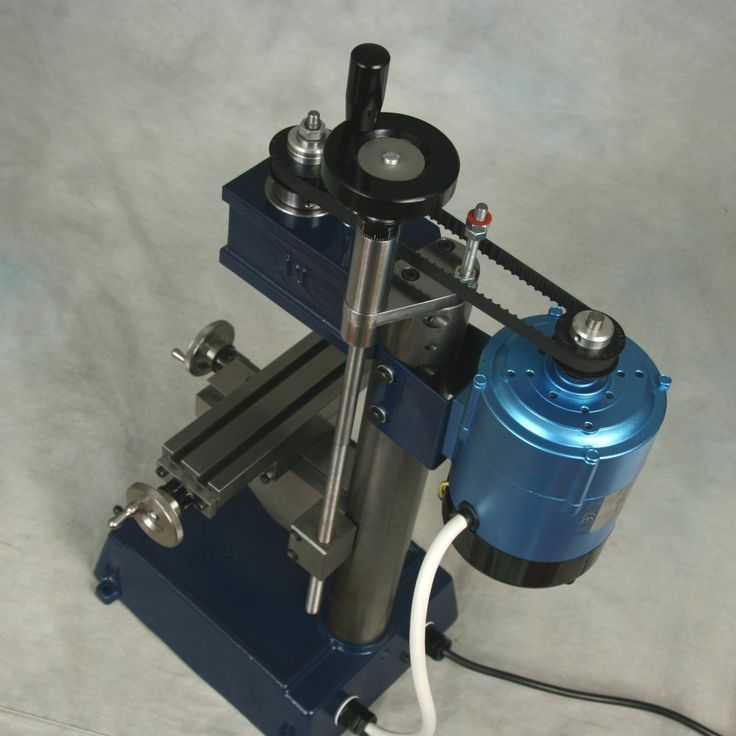

Самодельный фрезерный станок — В мастерской с Робертом Адэром

Опубликовано 9 февраля 2021 г. , Rarare

Некоторое время я работал над созданием самодельного фрезерного станка. Дизайн, наконец, достаточно созрел, чтобы я мог поделиться им со всеми вами.

Вы заметите, что в некоторых предыдущих постах я поделился переделкой сверлильного станка в фрезерный станок. Это преобразование было почти полностью мотивировано необходимостью изготовления деталей для более качественного самодельного фрезерного станка.

Прежде чем поделиться дизайном, я хотел бы поговорить о требованиях к дизайну. Их было немного, но вот сводка:

• Я хочу, чтобы фреза была достаточно прочной, чтобы обрабатывать сталь достаточно хорошо:
  • Я хочу использовать широкий спектр фрез и насадок, что означает использование фрезерного шпинделя со стандартным конусом. В моем случае я выбрал конус BT30.
  • Я хочу иметь возможность использовать дышло для закрепления фрез.
  • Мне не нужен пиндельный шпиндель. Вместо этого я бы хотел, чтобы он оставался неподвижным и чтобы вся сборка двигалась вверх и вниз, или, может быть, стол.
• Я хочу, чтобы мельница работала с переменной скоростью без замены ремней.
• Думаю, 3-фазный двигатель с регулятором частоты вращения удовлетворит этому требованию.
• Двигатель должен быть максимально легким. Вероятно, это означает использование двигателя меньшей мощности.
• Я бы хотел, чтобы шпиндель приводился в действие ремнем ГРМ. Думаю, это улучшит работу и несколько снизит затраты.
• Я хочу, чтобы ось Z была самоблокирующейся без риска обратного движения из-за веса шпинделя и двигателя.
• Вещь должна быть относительно доступной. Я могу получить мини-мельницу примерно за 1200 долларов. Я хотел бы сохранить бюджет до 1000 долларов, плюс-минус.

Это мои требования, по крайней мере, насколько я помню тогда. Последние несколько недель я проектировал эту мельницу в Solidworks. Я использовал как можно больше готовых компонентов. Это очень старая версия SolidWorks, которая работает только в Windows XP. У меня есть специальная машина для этого. Но из-за этого качество изображения не самое лучшее.

Базовая конструкция проста. В нем используется жесткая центральная колонна, которая поддерживает шпиндель и двигатель с помощью пары линейных направляющих с двумя тележками на каждой направляющей. Я выбрал линейные направляющие, которые воспринимают моменты во всех направлениях и будут использовать две тележки на рельс. Это должно обеспечить приемлемую жесткость во всех трех направлениях.

Акме-винт используется для управления движением по оси Z с, в конечном итоге, планетарной передачей под прямым углом, что дает мне разрешение 0,01 мм на оборот. Для первоначального тестирования я буду использовать простой маховик, установленный на колонне. Угловой винт поддерживается парой герметичных радиально-упорных подшипников, запрессованных в специальные крепления.

Я выбрал как можно больше готовых компонентов и старался использовать высококачественные бывшие в употреблении детали там, где они были доступны:

Центральная колонна будет изготовлена ​​из горячекатаной стали со стороной 6 дюймов и толщиной стенки 3/8 дюйма. Я выбрал этот материал и размер из-за доступности и стоимости. Мне нужно будет найти способ выровнять одну сторону колонны для установки рельсов.

В качестве линейных направляющих будут использованы рельсы HRW27 производства THK. Как я упоминал выше, эти рельсы создают моменты во всех трех направлениях.

Я хотел, чтобы трапецеидальный винт располагался как можно ближе к центру масс шпинделя/двигателя. Единственное место, где он действительно поместится, это между направляющими. Пространство там ограничено, поэтому диаметр конусообразного винта будет 5/8 дюйма. Стоимость конусообразного винта высока, поэтому я буду использовать стандартный размер: 5/8-8.

Для поддержки трапецеидального винта будут использоваться радиально-упорные подшипники. Поскольку прецизионные трапециевидные гайки дороги, я отверну пару накидных гаек и впрессую их в подшипники. Эти подшипники, в свою очередь, будут запрессованы в специальные корпуса. Я не совсем уверен, что это сработает, но это только начало. Я собираюсь посмотреть, смогу ли я вырезать эти лазером из алюминия, чтобы сэкономить мне немного работы.

Я хочу использовать готовый шпиндель. Фрезерные шпиндели стоят дорого, особенно если вам нужна головка в сборе. В конце концов я нашел шпиндель BT30 в Китае, который, похоже, соответствует моим требованиям: шпиндель BT30, карданный вал 25 мм, герметичные подшипники на 6000 об/мин и чугунная конструкция.

У меня уже есть несколько деталей для этой сборки. В частности, узел шпинделя, двигатель и регулятор скорости VSD. Двигатель представляет собой трехфазный двигатель 220 В мощностью 1/2 л.с. Я думаю, что я могу сделать эту работу. Меня беспокоит только власть. Я выбрал этот, потому что он относительно легкий — 18 фунтов. Конструкция должна предусматривать модернизацию двигателя в будущем при условии, что он имеет те же технические характеристики крепления.

Пока достаточно слов. Интернет любит картинки и видео. Я ожидаю, что узлы линейных направляющих и центральная колонна прибудут где-то на следующей неделе. Когда он будет здесь, мы начнем строить эту штуку. Следите за обновлениями.

Radare

Мастер на все руки, инженер и самопровозглашенный человек эпохи Возрождения.

Фрезерный станок

Технология ЧПУ – Самодельный фрезерный станок с ЧПУ нашего технического интегратора

Меня зовут Рики Шепард, я технологический интегратор Tribosonics. Я работаю в отделе прототипирования и разработки в Tribosonics, внедряю наши технологии в продукты, провожу тесты и занимаюсь исследованиями и разработками.

Идея решения проблемы с
инновационное решение — это то, что поднимает меня по утрам. Часто лампочка
Момент дома может привести к фантастическому решению для проекта в Tribosonics.
Это тема моего первого блога.

Некоторое время назад я приступил к амбициозному проекту по превращению настольного фрезерного станка в фрезерный станок с ЧПУ. Я люблю что-то мастерить и реализовал множество проектов, многие из которых представляют собой аудиоустройства для студий звукозаписи и гитары. Однако давней проблемой для меня является время и стоимость изготовления или покупки печатных плат и металлоконструкций. Иногда это означало, что мои проекты были построены по цене деталей с небольшой прибылью или без нее. Я хотел работать быстрее, ловчее; выполняя большую часть работы самостоятельно.

Я видел много статей и онлайн-видео о триумфах и неудачах других людей и думал, что это может быть достижимо при тщательном планировании.

Есть несколько компаний, которые предоставляют
комплекты для шарикового винта и моторных плит, но цена меня бы взорвала.
бюджет на проект и так, решил строить с нуля.

Начнем…

Я начал с моделирования мельницы в Fusion 360, пакете автоматизированного проектирования (САПР). Мне удалось найти CAD-модель аналогичной мельницы и приступить к ее настройке. На этапе проектирования мой мыслительный процесс состоял в том, чтобы начать с оси X и завершить ее, а затем перейти к оси Y и, наконец, к оси Z.

В течение примерно 6 месяцев мое свободное время состояло из попыток сбалансировать работу и время с семьей, пытаясь найти детали и найти / купить материалы для того, что я мог бы обработать на следующей неделе, обрабатывая детали этой недели и пытаясь понять, как работает linuxCNC ( linuxCNC — это контроллер станка с ЧПУ с открытым исходным кодом, который может управлять фрезерными станками и другими машинами, такими как токарные станки, 3D-принтеры, лазерные резаки и т. д.)

Я многому научился, проектируя и изготавливая детали для станка. Дома было ограниченное количество измерительных инструментов, поэтому поиск странных и замечательных способов использования этих инструментов для измерения, настройки и деталей машин был очень веселым. Затем, подумав: «Как мне на самом деле точно подогнать/изготовить эту деталь?», я мог добавить к деталям элементы, упрощающие выравнивание, и даже сделал инструменты для обработки и выравнивания опор шарико-винтовой передачи.

Цельная выточенная опора подшипника

После этого, после большого пота и чая (приветствует Ринни), я заставил стол двигаться. Очевидно, первое, что нужно сделать, это воткнуть ручку в цангу и нарисовать смайлик. Это был большой *GRIN* момент. Затем дойти до точки, когда аппаратное и программное обеспечение разговаривают друг с другом и делают то, что я просил, было прекрасным чувством. Финиш был виден!

Сборка оси Y

Что произошло дальше?

Тогда я подумал про себя: «Если бы я мог
временно подключив это, я мог бы сделать некоторые детали на машине… для
машина’. Это был момент озарения, когда открылось так много возможностей.

Я немного нервничала из-за этой идеи, так как
без каких-либо концевых выключателей все могло пойти не так… довольно быстро. В рамках
временная проводка, большой аварийный стоп всегда был под рукой, на всякий случай.

Затем, когда оценка риска завершена, я решил пойти на это. Это действительно ускорило бы сборку. Следовательно, я также подумал, что это был бы хороший способ настроить двигатели, потратить некоторое время на использование программного обеспечения и получить представление о том, на что машина будет способна с точки зрения скорости и точности. Крепления концевых выключателей все еще требовали доработки, а также блокировку шпинделя для ускорения замены инструмента. Я очень нервничал. При изготовлении кронштейна концевого выключателя оси X я потерял первую концевую фрезу (RIP). Поскольку фрезерные станки с ЧПУ делают именно то, что им говорят, они откусывают больше, чем могут прожевать, и «PING». Это было в самом конце программы и определенно было человеческой ошибкой.

Детали оси Y стали намного качественнее благодаря использованию различных стратегий обработки.

Я также сделал окантовку стола, чтобы сохранить
стружка, содержащаяся внутри машины.

В настоящее время проект завершен на 90%: нужно изготовить кронштейны концевых выключателей оси Z, провести окончательную проводку станка и покрасить. Это продолжается, и двигатели осей X и Y и концевые выключатели работают отлично.

Первым покупателем был мой сын Джордж, заказавший дуговой реактор Ironman!

Готовый дуговой реактор Ironman

Выполнение такого проекта дома, от планирования до проектирования, итерации и затем производства, дает мне свободу мыслить совершенно нестандартно. Таким образом, это способствует лучшему пониманию проблем, возникающих из-за того, что мне приходится их решать, и накапливать дополнительный опыт проектирования для производства. На самом деле, если я думаю о производстве на этапе проектирования, это действительно может помочь сократить количество итераций прототипа и количество деталей, попадающих в мусорную корзину. Таким образом, этот процесс позволяет мне понять, почему и как происходит проектирование и обработка, что затем отражается на моей работе в Tribosonics, используя этот опыт в проектах клиентов.
