Самогонный аппарат своими руками: схемы, сборка

В давнюю пору, когда производство бытовых самогонных аппаратов еще не было поставлено на поток, умельцы изготавливали их вручную. Ведь и первые дистилляторы появились задолго до образования мануфактур и фабрик — вспомните тот же аламбик. А в годы “сухого закона”, когда даже просто изготовление самодельного самогонного аппарата было уголовно наказуемо, русский человек выходил из положения самыми немыслимыми способами. И хотя сейчас получение домашнего спиртного вполне легально, а рынок богат самыми разными моделями, домашний самогонный аппарат по-прежнему производится “на коленке” или на рабочих станках в нерабочее время. Кто-то предпочитает самогон как самостоятельный напиток, кто-то готовит дистиллят для рецептов настоек из самогона в домашних условиях. Но тот факт, что русский человек “гнал и гнать будет”, остается неизменным.

Самогонный аппарат своими руками сделать, разумеется, возможно. Особенно, если эти руки — золотые. Да и материал нужный в наши дни достать не такая уж проблема. Рецепт изготовления самогонного аппарата своими руками в домашних условиях будет, конечно, посложнее рецептов браги для самогона, но зато Вы будете только сами перед собой отвечать за качество дистиллятора.

Как сделать самогонный аппарат в домашних условиях

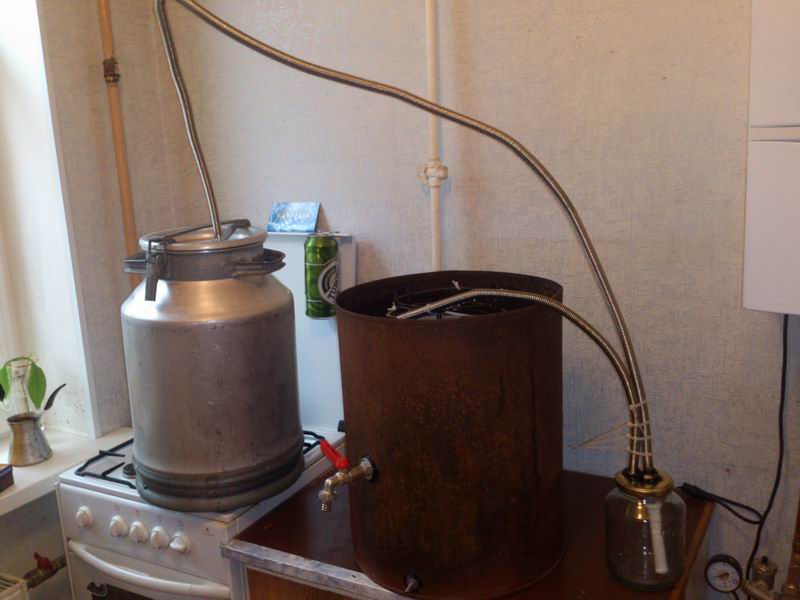

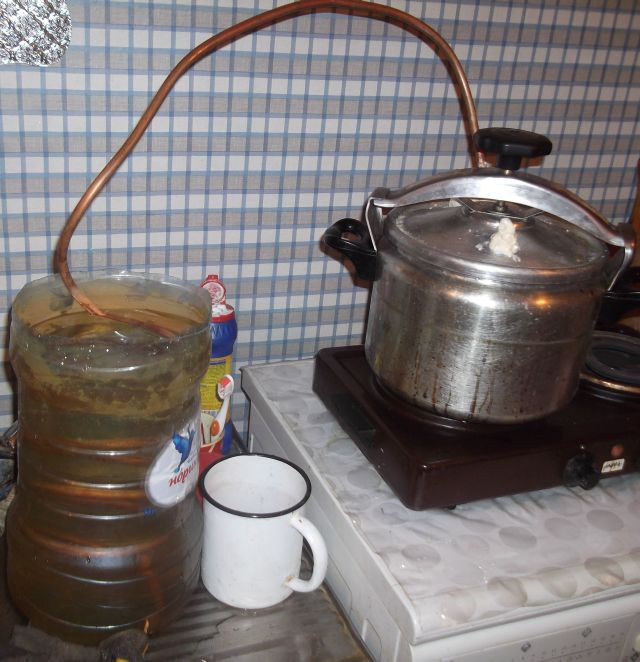

Для начала, определим схему классического самогонного аппарата:

Мы имеем перегонный куб нужного литража (от 10 до 50 л на Ваш вкус и запросы), сухопарник (еще его называют отстойником), охладитель (или просто “холодильник”). Система герметично соединена паропроводом, а на выходе стоит приемная емкость. Ключевое слово в предыдущем предложении — герметично. Об этом обязательно нужно помнить при изготовлении самогонного аппарата своими руками. Это важно для предотвращения потерь спирта и вообще выхода паров в помещение, поскольку большая часть из них имеет неприятный запах.

Как и из чего собирать аппарат?

Для начала нужно определиться с материалом. Чаще всего это нержавейка толщиной от 1 до 3 мм. Но чем толще сталь, тем сложнее с ней работать без специальных инструментов и станка. Можно работать и с медью, она пластичнее, но стоит дороже. Медь для пищевых целей найти тоже сложнее, и за ней потом придется регулярно ухаживать.

Элемент первый: перегонный куб. Цилиндр нужного объема можно “сварить” самому, а можно воспользоваться кастрюлей (лучше скороваркой, она для этого больше всего подходит, да и крышка плотно подгоняется). На крышке важно предусмотреть отверстия для герметичной установки трубки паропровода и термометра. Сама крышка должна прочно крепиться и плотно прилегать к самому кубу, если она не полностью съемная, то Вам понадобится подобрать силиконовое прокладочное кольцо-уплотнитель.

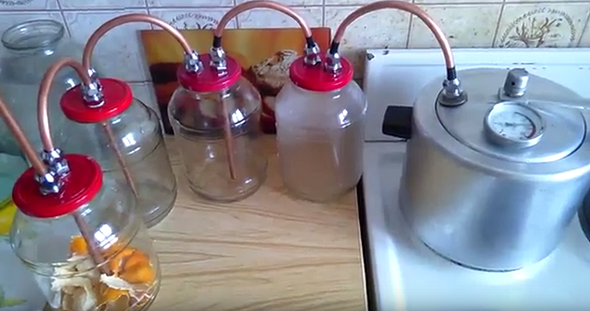

Элемент второй: отстойник (сухопарник). Лучше с ним, чем без него, хотя этот элемент не является обязательным. Оптимальные размеры представлены на чертеже.

Отметим, что соединения элементов самогонного аппарата можно выполнить из силиконового шланга или при помощи трубки из нержавеющей стали (или меди). Если выбираете шланг, то лучше использовать силикон. Он, в отличие от резины, инертен и не будет вступать в реакцию с горячим паром, содержащим спиртовые пары. Конечный продукт не получит “резинового” вкуса и запаха.

Отличить резину от силикона легко по типу горения: при сгорании силикона остается белый пепел, а резина коптит и выделяет черный нагар.

Элемент третий: охладитель (“холодильник”). Неотъемлемая часть дистиллятора, как и перегонный куб. Здесь пары конденсируются, становясь жидкостью. Холодильник — это спиральная трубка длиной от 800 мм, помещенная емкость с холодной водой. Змеевик можно сделать из медной трубки или трубки для кондиционеров, подача охлаждающей жидкости должна быть снизу.

Практически любая схема самогонного аппарата своими руками предусматривает сварку металла. Нержавеющая сталь сваривается в атмосфере аргона. Важно, чтобы шов был ровным, в идеале — зашлифованным. Это важно для избежания протечек и коррозии. Желательные размеры трубки паропровода — от 10 мм в диаметре во избежание закупорки.

Самогонный аппарат с ректификационной колонной своими руками

Самому можно собрать не только классический аппарат, но и бражную или даже ректификационную колонну. Здесь важно соблюсти точные пропорции размеров элементов аппарата, поскольку это важно для оптимального прохождения физических процессов ректификации. Ниже приведен один из вариантов конструкции ректификационной колонны с размерами.

Элемент первый: перегонный куб. Колонный аппарат отличается своей конструкцией от классического практически полностью. Тем же остается лишь перегонный куб. Тем не менее, колонна требует такой же герметичности при соединении элементов и плотности прилегания крышки куба.

Элемент второй: царга. Сухопарника здесь нет, зато есть царга. Это вертикальная трубка, заполненная регулярной проволочной насадкой (РПН). Насадка бывает и нерегулярная (насыпная) — ее можно скрутить из небольших кусочков медной или стальной проволоки, но потребуется их много. Эффективнее и без нареканий работает все же регулярная насадка. РПН для царги все же лучше приобрести, хотя некоторые умельцы используют для этих целей металлические “мочалки” для мытья посуды.

Элемент третий: дефлегматор. Холодильник дефлегматора (как и холодильник охлаждения) имеют конструкцию “труба в трубе”, где во внешнюю трубу подводится холодная вода.

Важно: штуцер для термометра. Может быть расположен в верхней части царги, а может находиться в верхней части дефлегматора (как обычно и делают производители бытовых ректификационных колонн). Предпочтительнее размещать термометр в верхней части дефлегматора.

Элемент четвертый: холодильник охлаждения. Представляет собой конструкцию “труба в трубе”, но имеет длину значительно большую, нежели у дефлегматора. Чем длиннее путь в охладителе, тем эффективнее происходит конденсация, и продукт попадает в приемную емкость холодным, а не горячим. Потери спирта в этом случае минимальны.

Важно: соединения. В случае с колонной конструкцией силиконовым шлангом в качестве паропровода уже не обойтись, все соединения выполняются только из металла.

Сварить такую конструкцию гораздо сложнее, чем простую “классику”, здесь требуются уже солидные навыки в работе с металлом и сварочным аппаратом.

В целом создание самогонного аппарата своими руками требует сил, времени и значительных навыков. К тому же, есть риск, что экономии это не принесет, а даже наоборот — такой вариант нельзя будет назвать бюджетным. Купить самогонный аппарат (рекомендуем выбрать аппарат с ректификационной колонной марки Luxstahl 8m) в наши дни стало значительно проще, а массовое производство позволяет сделать цену весьма привлекательной. Выбор сделать не так уж сложно, а благодаря отзывам о самогонных аппаратах Вы сможете уточнить нюансы и скрытые возможности интересующих Вас моделей.

Самодельный рентгеновский аппарат | Полезное своими руками

Рентгеновский аппарат очень прост по своему устройству и не представит больших трудностей при изготовлении.

Основными деталями, из которых состоит всякий рентгеновский аппарат, являются: рентгеновская трубка, высоковольтный трансформатор, конденсаторы постоянной емкости, реостат, флюоресцирующий экран.

Высоковольтный трансформатор у нас уже есть. Его вполне заменит нам катушка Румкорфа. Только помните, что для рентгеновского аппарата нужна катушка, дающая искру длиной не менее 8—10 см.

Конденсаторы большой емкости можно купить готовыми, рассчитанными на высокое напряжение. Реостат можно тоже приобрести готовый, желательно, употребляемый для накала кенотронов в мощных усилителях радиоузлов.

Нам остается сделать только рентгеновскую трубку. Правда, и они теперь имеются в продаже. Но, во-первых, стоят они еще сравнительно дорого, а во-вторых, требуют для своей работы очень большого напряжения, гораздо большего, чем может дать наш трансформатор. Сделать же самому рентгеновскую трубку не так уж сложно.

Мы сделаем ее из обыкновенной электрической лампочки.

Для этого берется лучше новая пустотная электрическая лампочка в 25 ватт. На самую широкую часть груши баллона надо наклеить станиолевый кружочек диаметром в 2 см, а цоколь закоротить (см. рисунок а).

Станиоль следует приклеивать очень осторожно, чтобы не было складок, царапин и пустот между ней и баллоном.

Клею надо употреблять как можно меньше. Но лучше всего приклеивать станиоль яичным белком.

Пока кружочек присыхает, мы займемся устройством штатива для будущей трубки.

Штатив делается из четырех дощечек размером: две по 100 мм и две по 100×200 мм. В одной из дощечек размером 100×100 мм в центре прорезается отверстие по диаметру электрического патрона. Из дощечек сколачивается ящичек, как указано на рисунке б.

Когда ящик готов, в него ввертывают электрический патрон, предварительно заряженный шнуром; в патрон ввинчивается наша круксова трубка, изготовленная из электрической лампочки.

Когда лампочка туго ввернута в патрон, станиолевый кружок на ней должен приходиться против какой-нибудь боковой стенки. Если этого не получилось сразу, то патрон следует несколько повернуть в гнезде.

Против станиолевого кружочка на стенке делают отметку, и лампочку вывертывают. Затем на месте отметки просверливают небольшое отверстие для контакта с лампой.

Контакт можно сделать из толстой медной проволоки сечением 5 мм и длиной 50—60 мм. На одном из концов проволоки припаивается медный кружочек диаметром в 10 мм. Желательно предварительно этот кружочек осторожно выгнуть на груше нашей лампочки для того, чтобы при соприкосновении его со станиолевым кружочком контакт был плотнее.

Проволока вставляется изнутри штатива в приготовленное отверстие, причем то место контакта, которое будет соприкасаться с доской, надо предварительно изолировать, желательно эбонитовой или фарфоровой трубочкой, но так, чтобы стержень двигался в ней с большим трением.

Можно употребить для изоляции фарфоровый ролик, применяемый для электропроводки. Но в этих случаях по отверстию ролика надо будет сначала подобрать диаметр проволоки и затем уже приступить к изготовлению контакта.

Когда контакт вставлен на место, к его внешнему концу припаивается кусок электрического шнура длиной в метр.

В ящик ввертывают лампочку, контакт осторожно, но как можно туже придвигают к станиолевому кружочку, привинчивают к боковой стенке, и наша рентгеновская трубка готова к работе.

Помните, что от аккуратности изготовления контакта и станиолевого кружочка и от плотности их соприкосновения зависит успех работы нашего рентгеновского аппарата.

Если на станиолевом кружочке будет хоть самая незначительная складка или царапина, или контакт будет плохо прижат к кружочку, то при включении высокого напряжения баллон лампы может быть пробит электрической искрой — и вся работа будет испорчена.

Для удобства обращения с рентгеновским аппаратом его следует собрать на общем устойчивом штативе. Штатив изготовляется из деревянных брусьев по рис.3. Из брусьев сечением 30×30 мм связываются две рамы размером 200×200 мм и устанавливаются одна от другой на расстоянии 100 мм на доске размером 220×220 мм. Для основания надо взять толстую доску.

На одной из рам в центре прикрепляется ящик с рентгеновской трубкой. Другая рама будет служить для установки флюоресцирующего экрана.

Очень удобно использовать для рентгеновской установки небольшую закрытую тумбочку. В таком случае в нижнем отделении ее располагаются батареи, в верхнем — катушка, и на тумбочке устанавливается лампа с экраном.

Флюоресцирующий экран для нашего аппарата нужен небольшой. Экран размером больше 150 X 150 мм делать не следует, так как он всё равно будет бесполезен: наш аппарат имеет незначительную мощность и не сможет осветить весь экран. Для экрана по его размеру изготовляется деревянная рамка, последняя прикрепляется ко второй рамке на основании, против лампы.

Теперь остается только соединить рентгеновскую трубку с источником высокого напряжения, включить ток — и рентгеновский аппарат готов к действию. Рентгеновская трубка соединяется с катушкой Румкорфа по схеме, указанной на рис.2.

При соединении следите, чтобы провода, идущие от полюсов катушки, не проходили на близком друг от друга расстоянии, во всяком случае не ближе 15—20 см, иначе между ними могут проскакивать искры, которые не только «арушат нормальную работу аппарата, но и могут оказаться опасными для жизни.

Не следует также близко ставить катушку к лампе, не ближе одного метра.

Соединять лампу с катушкой надо так: к аноду, то-есть положительному полюсу катушки, присоединяется провод, идущий от нити накала лампы, а к катоду—отрицательному полюсу — присоединяется провод, идущий от контакта, прикрепленного к станиолевому кружочку на баллоне лампы; причем, как то, так и другое соединение делается не непосредственно с контактом катушки, а через лейденские банки, как указано на схеме.

Для определения полюсности контактов катушки, разрядники ее раздвигаются настолько, чтобы между ними не могла проскакивать искра. Включают ток. При этом на положительном полюсе появляется светящаяся кисть, обращенная к другому электроду. А на отрицательном может быть кисть, только меньших размеров, или просто светящаяся точка. Заметить это можно только в темноте.

Когда наша рентгеновская трубка правильно соединена с катушкой, катод, посылая так называемые катодные лучи, будет вызывать на стекле лампочки яркую желто-зеленую флюоресценцию. При этом же испускаются в пространство и невидимые рентгеновские лучи.

Если же этого флюоресцирующего свечения не получится, а лампочка наполнится только фиолетовым свечением, то это значит, что она неправильно соединена или сила индукции нашей катушки недостаточна для такой лампочки. Тогда следует взять лампочку с меньшей грушей.

Можно использовать для постройки рентгеновского аппарата вместо катушки Румкорфа обыкновенный силовой трансформатор с большим коэффициентом трансформации и даже боббину от автомашины.

Можно также, в крайнем случае, обойтись и без лейденских банок, если нет возможности изготовить их или приобрести. Рентгеновская лампа при этом будет работать несколько слабее.

Экран для рентгеновского аппарата можно приобрести в аптеке, в отделе медоборудования.

Испытания рентгеновского аппарата и работа с ним

Проверив еще раз правильность соединений рентгеновского аппарата и убедившись в том, что всё сделано правильно, а главное — обеспечена безопасность для работы, оператор садится к аппарату, вставляет раскрытую ладонь левой руки между рентгеновской трубкой и экраном, и в комнате выключается свет.

Включив катушку Румкорфа, вы на экране сразу же увидите мутное очертание своей руки.

Регулируя расстояние руки между экраном и рентгеновской трубкой, а также напряжение, подаваемое на катушку Румкорфа, вы быстро добьетесь такого положения, когда на бледнозеленоватом фоне экрана ясно выделятся костяные суставы пальцев руки и чуть заметные очертания контуров пальцев.

Теперь, когда аппарат испытан и вы убедились в том, что он хорошо работает, можно приступать к интересным опытам с ним.

Нашим рентгеновским аппаратом можно просматривать не только кисти рук, но и мелких животных: скелет, например, кошки, щенка. Для учащихся, которые уже изучают анатомию животных, это особенно интересно и полезно.

Много интересного доставит рассматривание внутреннего строения птиц, пресмыкающихся и насекомых.

Такое просвечивание называется рентгеноскопией.

10+ идей самодельного тренажерного оборудования своими руками

Членство в тренажерном зале может быстро накапливаться, и тренажерный зал часто бывает переполнен, когда вы, наконец, находите время туда добраться. Производимое спортивное оборудование может быть очень дорогим, обычно оно очень тяжелое, и его трудно передвигать. Вместо того, чтобы использовать один из этих двух традиционных вариантов, почему бы не создать собственное спортивное оборудование?

Чтобы доказать, что создание собственного спортивного оборудования не должно быть сложным, мы собрали более 10 идей самодельного спортивного оборудования, созданных нашими клиентами с использованием фитингов и труб Kee Klamp.

Фитинги Kee Klamp прочны, регулируемы, легко собираются и разбираются, с ними легко работать. Вот почему популярные залы паркура и даже приключенческие гонки, такие как Ultimate Athlete Games и Spartan Race, выбрали Kee Klamp для создания своих фитнес-структур.

Но вам не нужно быть одним из этих огромных спортивных залов, чтобы создавать собственное оборудование. Чтобы вдохновить вас на творческие постройки, вот более 10 идей тренажерного зала, которые вы можете создать самостоятельно с помощью Kee Klamp:

1.

Simple Fit Workout и Power Tower

У нас есть комплект для этого проекта, который вы можете посмотреть здесь: https://www.simplifiedbuilding.com/kits/sports-and-gym-kits/simple-fit-workout -tower

Наша тренировочная башня Simple Fit представляет собой универсальный тренажер «все в одном», который был разработан таким образом, чтобы его можно было максимально просто установить практически в любом месте за очень короткое время. Это позволяет легко двигаться в будущем. Изготовленная из сверхпрочной оцинкованной стали, эта система рассчитана на длительный срок службы и помогает вам тренировать несколько групп мышц для тренировки всего тела.

Эта самодельная силовая башня и станция для подтягиваний могут использоваться для различных тренировок, включая подтягивания, подтягивания, отжимания на брусьях, подъемы коленей, упражнения на пресс, отжимания и приседания.

Башня была разработана с мыслью о том, что оставаться здоровым и подтянутым дома должно быть легко! (Хотя во время высокоинтенсивной тренировки это может показаться не таким. )

Общий вопрос: Безопасны ли домашние турники?

Ответ: В целом домашние турники безопасны для обычного человека. Перекладина для подтягиваний в земле, как правило, будет более прочной, чем купленная в магазине перекладина, которую можно повесить на дверь. Безопасность перекладины, сделанной своими руками, будет варьироваться от уровня осторожности при установке и проектировании.

2. Перекладина для подтягиваний с регулируемой трубой

Эта перекладина была построена Чарльзом Рэнкиным для того, чтобы установить мировой рекорд по количеству подтягиваний за 24 часа. Но вам не нужен стажер с мировым рекордом, чтобы построить такой же.

Перекладина полностью автономна и практически не поддается при выполнении подтягиваний или подтягиваний. Одним из самых больших преимуществ создания отдельно стоящего турника, подобного этому, является то, что вы можете сделать его любой высоты. Кроме того, в отличие от большинства тренажеров, его можно легко разобрать и собрать.

Общий вопрос Какой вес может выдержать домашний турник?

Ответ: Обычные домашние перекладины могут выдерживать около 300 фунтов, а некоторые доходят до 200 фунтов в зависимости от типа. Конечно, перекладина для подтягиваний своими руками может быть настроена так, чтобы выдерживать необходимый вес, используя правильные материалы. Оцинкованная сталь и металлические фитинги, установленные непосредственно в конструкцию, смогут выдержать больший вес, чем перекладина, купленная в магазине и вставленная в дверь.

Если вы хотите построить турник, такой же, как тот, который построил Чарльз, вы можете прочитать наше полное пошаговое руководство по его отдельно стоящему проекту турника.

Чарльз не единственный из наших клиентов, кто построил турник. Мы видели, как клиенты создавали всевозможные конструкции. Тот, что выше, имеет похожий дизайн, но мы также видели несколько настенных перекладин (как показано на рисунке ниже): возможность поддержки нескольких человек. Он также крепится к стене, чтобы обеспечить более постоянное размещение. Различная высота позволяет нескольким людям использовать стержни одновременно. Большая часть CrossFit — это аспект сообщества, поэтому Бастер, сборщик этой конкретной структуры, позаботился о том, чтобы эта структура подтягиваний учитывала это.

Общий вопрос: Как сделать самодельный турник?

Ответ: Независимо от того, строите ли вы свой собственный домашний тренажерный зал или просто хотите сделать перекладину своими руками, в первую очередь необходимо принять во внимание некоторые соображения: хотите ли вы турник в дверном проеме или конструктивно установленный турник? В любом случае, модульные трубы и фитинги могут быть изготовлены по индивидуальному заказу, отрегулированы и/или перепрофилированы в соответствии с вашими потребностями. Используя шестигранный ключ, некоторые фитинги и трубу, вы можете настроить турник любого стиля. Вы можете либо получить дизайн, созданный для вас, либо прислать трубу и использовать свою собственную труборезную машину, чтобы отрезать нужные вам длины.

Вот еще один турник, который Брайан построил в Милфорде, штат Коннектикут. В перекладине есть несколько станций, которые Брайан использует для проведения небольших занятий по фитнесу и реабилитации пациентов физиотерапии.

Общий вопрос: Какой турник лучше всего подходит для дома?

Ответ: Для домашних турников существует множество различных стилей, конфигураций и материалов. Есть перекладины для подтягивания в земле, перекладины для подтягиваний своими руками и перекладины для подтягиваний, которые можно сделать из материалов в Home Depot. Лучшим материалом для подтягивающего стержня является оцинкованная сталь, потому что он выдержит воздействие пота, прослужит десятилетия и, в зависимости от стиля тягового стержня, может быть отрегулирован или перепрофилирован по вашему желанию.

3. Самодельная погружная станция

Эрик из Нью-Йорка, штат Нью-Йорк, построил эту погружную станцию ​​своими руками. Большая часть рамы построена с использованием 2×4, а фитинги и трубы Kee Klamp используются для создания стержней погружной станции. Эти стержни покоятся в круглой канавке, вырезанной из горизонтальных деревянных опор.

Для предотвращения смещения трубных стержней на внутренней стороне деревянных досок используется хомут. Этот фитинг скользит по трубным стержням и фиксируется на месте, чтобы предотвратить скольжение трубных стержней.

В верхней части погружной станции расположены три горизонтальные штанги. Они добавляют дополнительную поддержку конструкции, но их также можно использовать для подтягиваний. Эти стержни трубы соединяются с помощью фланцевого фитинга.

4. Балансировочный рельс своими руками

Вот еще одна балансировочная конструкция, которую Микайя построил в Мобиле, штат Алабама. Конструкция предназначена для улучшения баланса и способности к прыжкам для начинающих любителей паркура. Опять же, структура очень проста, используется только один тип фитингов. Боковой отводной патрубок используется для соединения горизонтальных стержней с «ножками» конструкции. Пластиковые заглушки используются для закрытия открытых концов труб.

Мы также предлагаем его в качестве набора Precision Bar Kit.

Хотите создать нестандартное оборудование?

Наши специалисты помогут вам спроектировать и выбрать элементы для завершения вашего проекта.

5. Стойка для приседаний своими руками

Стойка для приседаний — это рабочая лошадка любого тренажерного зала. Однако большинство производимых стоек или клеток для приседаний довольно дороги. Их также может быть очень трудно переместить или вписать в ваш дом. Особенно, когда вы пытаетесь поместить его в свой подвал, так как вам нужно спустить его по лестнице.

Создание стойки для приседаний с помощью приспособлений Kee Klamp — это совсем другая история. Поскольку любую конструкцию, построенную Kee Klamp, можно разобрать и собрать заново, всю стойку для приседаний можно разобрать, чтобы ее можно было легко перемещать.

В показанной выше стойке для приседаний используется несколько важных деталей. Колено бокового выхода используется в верхней части рамы для соединения четырех сторон. Единая поворотная втулка используется для создания опор в каждом углу. Наконец, фланцевое крепление используется для «ножек» стойки для приседаний.

6. Гимнастический перекладина из труб своими руками

У нас было несколько клиентов, которые собирали гимнастические перекладины с помощью Kee Klamp. Тот, что выше, был построен Брайаном в качестве рождественского подарка для его дочери. Читайте полные пошаговые планы для этого (гимнастическая планка здесь).

Большим преимуществом использования фитингов Kee Klamp для изготовления гимнастического грифа является то, что высота грифа легко регулируется. Регулируя установочный винт с каждой стороны гимнастического грифа, можно увеличивать или уменьшать высоту.

Отлично подходит для выполнения различных упражнений. Но это также позволяет регулировать планку для молодых людей, которые растут с годами и нуждаются в регулировке высоты в соответствии со своими навыками и способностями. Наконец, всю гимнастическую перекладину можно разобрать и снова собрать. Таким образом, облегчая перемещение или транспортировку.

7. Домашние манки-бары своими руками

Манки-бары предназначены не только для детей. Их можно использовать для укрепления верхней части тела и кора. Кроме того, они могут помочь улучшить координацию. Если вы занимаетесь паркуром или тренировкой воина-ниндзя, рукоходы — отличный инструмент для тренировок.

Внутренние бары для обезьян, показанные выше, были построены Стивом в Питтсборо, Северная Каролина. Обезьянки позволяют ему и его дочери тренироваться круглый год в домашней фитнес-студии. Для крепления конструкции к потолку используется стандартный релинговый фланец.

Для создания настоящих «обезьян» используется тройник с одинарной муфтой. Этот фитинг позволяет трубе скользить через открытый раструб на одном конце, в то же время заканчивая отрезок трубы на другом конце. Поскольку фитинг фиксируется с помощью установочного винта, расстояние между стержнями можно отрегулировать, ослабив установочный винт на фитинге, сбросив положение и снова затянув установочный винт.

8. Стойка для утяжеления труб своими руками

У вас много гирь? Вам нужно где-то их хранить! В этой весовой стойке используется промышленная труба для создания каркаса стойки, а шлакоблоки используются для основания. Используя трубу для создания весовой стойки, такой как эта, вы можете построить ее, соответствующую вашему набору веса.

Если вам не нравятся шлакоблоки, у нас есть несколько различных фитингов, которые также могут выступать в качестве опоры. Вы также можете добавить несколько уровней к стойке, чтобы выдержать еще больший вес. Мы также предоставляем удобное руководство по выбору труб, в котором указано, какой вес определенный пролет трубопровода может выдержать без дополнительных опор.

9. Станция для игры в волейбол и боксерские груши

Уникальное использование креплений Kee Klamp позволяет создать площадку для занятий волейболом внутри дома, не беспокоясь о том, что что-нибудь сломается. Станцию ​​можно использовать для развития координации рук и глаз, скорости и силы. Волейбольный мяч крепится к раме с помощью банджи-шнуров. Эту конструкцию также можно использовать для поддержки скоростной боксерской груши.

В то время как большая часть конструкции, показанной выше, была построена с использованием прозрачных труб из ПВХ, вместо нее можно использовать фитинги и трубы Kee Klamp для создания более прочной и стабильной конструкции.

10. Самодельный манекен Вин Чун

Эта безумно выглядящая конструкция известна как манекен Вин Чун и используется для отработки различных техник боевых искусств. Дизайн уникален и выглядит как то, что вы можете увидеть в фильме «Трансформеры». Хотя дизайн немного перебарщивает с точки зрения функциональности, это повод для разговора.

Однако, если вы хотите построить что-то подобное, вам не нужно использовать такой сложный дизайн, как это сделал этот человек. Некоторые из важных фитингов, используемых в этом проекте, включают одинарную поворотную муфту и колено с тупым углом.

11.

Паркурная конструкция своими руками

У нас было много клиентов, которые построили тренировочные конструкции для паркура и американских воинов-ниндзя, используя фитинги Kee Klamp. Это сооружение, построенное Дэниелом в Фоллстоне, штат Мэриленд, — лишь одно из них.

Мы включили его в этот список, потому что он представляет собой один из самых простых дизайнов, которые мы видели, и это удобная сборка для большинства людей, которые просто хотят построить меньший блок для тренировок дома. Конструкция также может быть изменена для создания турника/станции для отжиманий.

В верхней части рамы боковые выпускные патрубки используются в каждом углу для соединения трубных стержней. Для добавления двух горизонтальных опор трубы используется тройник с одним раструбом.

Чтобы узнать больше о тренировочных сооружениях для занятий паркуром и американским воином-ниндзя, посетите наш раздел спортивных и тренажерных залов здесь.

12. Балансировочная конструкция «Качели»

Эта балансировочная конструкция «Качели» была построена Энтони в Декейтере, штат Джорджия. Он используется в приключенческих гонках, проводимых Uquest в Атланте, Джорджия, и Шарлотте, Северная Каролина. Конструкция довольно проста, используется только деревянная доска 2×10, помещенная поверх рамы из трубы.

Важными фитингами, используемыми в этом проекте, являются колено 90 градусов и тройник с одним раструбом.

13. Сделай сам Nexersys Fitness Machine

Это странное сооружение было построено Тайлером в Арнольде, штат Мэриленд. Это самодельная версия домашнего тренажера Nexersys. Если вы знакомы, Nexersys — это интерактивная машина, которую можно использовать для тренировок по боксу и ММА.

Чтобы построить конструкцию, Тайлер использовал фитинги и трубы Kee Klamp для создания рамы. Накладки крепятся к раме с помощью самодельных пружин. Внутри каждой площадки находится простой датчик давления, подключенный к микроконтроллеру Arduino. Эти датчики регистрируют удар при ударе по пэду.

Тайлер написал несколько разных компьютерных программ для разных тренировок, которые можно использовать на тренажере. Вот что Тайлер сказал о проекте:

«Я построил его, потому что моя жена уже несколько лет присматривалась к устройству Nexersys, но мы не собирались тратить около 3000 долларов на тренажер. Мой проект все еще находится в стадии разработки, но большая часть функциональных детали готовы, отлично работают, и все это за небольшую часть стоимости устройства Nexersys».

Если вам нужна помощь в создании собственного оборудования или разработке собственного тренажерного зала, мы предлагаем бесплатную помощь в проектировании. Наша команда в Simplified Building может помочь вам в создании решения, которое будет работать на вас. Если вам нужно немного больше вдохновения, просмотрите раздел «Спорт и тренажерный зал» в разделе «Проекты».
