Тяжелый фрезер своими руками

Все привыкли к тому, что самодельный фрезеры с ЧПУ легкие и представляют собой механизмы для обработки дерева, в крайнем случае — для гравировки металла.

Но в этой статье речь пойдет об изготовлении ЧПУ станков для обработки стали.

Посмотрите на картинку выше, впечатляет, не правда ли? Вот об изготовлении таких красавцев мы и будем вести речь ниже.

Всякое изготовление самодельных станков, как ЧПУ, так и обычных начинается с проектирования.

Программы можно использовать любые, благо сейчас есть выбор, от SketchUp до Autodesk Fusion 360 и другого ПО. Практически ко всем ним можно найти библиотеки готовых деталей и материалов. И вам не придется отрисовывать тот же профиль, рельсы или крепеж для шагового двигателя.

Многие программы 3D моделирования позволяют создать связи механизмов между собой и посмотреть — как будет работать готовое устройство.

Если кто то думает, что сделать самодельный ЧПУ фрезер для обработки металла — это бюджетное решение, то стоит вас разочаровать! Да, тяжелый фрезер выйдет дешевле, чем его продающаяся в магазине версия, но, все равно придется вложиться финансами и не мало, так как при изготовлении используются массивные заготовки из стали.

Тяжесть — это хорошо, тяжесть — это надежно! (с) Именно так! Для станкостроения массивность деталей имеет решающее значение, а все потому, что чем массивнее деталь и толще металл в заготовке, тем меньше будет влияние изгибающей нагрузки передающейся от фрезы при работе станка.

Рама самодельного фрезера изготавливается из профильной трубы, оцените размеры профтрубы — такие используются при строительстве многоэтажных домов!

Соединение заготовок рамы производится с помощью сварки. Если решите повторить — то помните, сначала прихватываем со всех сторон, проверяем и павим геометрию, а уже затем провариваем.

Это делается таким образом потому, что, если начать проваритваь сразу, то шты будут изгибать конструкцию, геометрия & quot;поплывет» и на восстановление параллельности и перпендикулярности уйдет много времени и сил. А в некоторых случаях и вовсе — проще выбросить поведенную сварочными швами конструкцию и сделать заново.

Сваривать основание лучше полуавтоматом, но можно и обычной электродной сваркой.

Когда основание готово, можно заняться изготовлением осей. На мощную пластину наносится разметка отверстий, засверливается, нарезается резьба и устанавливаются рельсовые направляющие.

Стоит отметить, плоские рельсовые направляющие наиболее предпочтительны для изготовления мощного ЧПУ фрезера, так как они меньше подвержены деформации во время работы.

При установке необходимо добиться параллельности направляющих, иначе при движении осей они будут подклинивать, а это грозит быстрым износом и искажениями в готовых деталях обрабатываемых на станке.

Проще всего проверять параллельность с помощью часового индикатора — катаем его по одной оси и подправляем вторую ось добиваясь четкого нуля на индикаторе при движении по всему ходу оси.

Как я уже писал выше — тяжесть это хорошо! Но для сборки придется воспользоваться лебедкой или закрепленным на стреле блоком уменьшающим усилие по подъему тяжести.

Электронику управления ЧПУ станком лучше всего собрать на небольшом самодельном щитке. Можно использовать и готовый из магазина, но в самодельном тоже нет ничего сложного — кусок фанеры и динрейки.

Преимущество щитка в том, что все провода будут аккуратно распределены между собой, не создавая хаоса в виде спагетти. если возникнет какая либо проблема с электроникой ее легко будет локализовать.

Где разместить ПК для управления самодельным фрезером по металлу — вопрос удобства. Как вариант — можно сделать небольшую передвижную стойку с монитором, полочкой под мышку и клавиатуру и тумбочкой под сам ПК.

Теперь о самом главном — шпинделе для мощного фрезерного станка по металлу.

Для того что бы хорошо и бвстро обрабатывать металл необходим мощный мотор и это не обсуждается.

Он должен и нагрузки выдерживать и мощности иметь достаточно, что бы не завязла фреза при обработке стали. Да и для уменьшения погрешностей необходимо использовать не патрон, а фрезы с конусом Морзе.

А вот крепеж шпинделя — самодельный.

Режется, варится, красится и крепится на ось Z.

Как говорится — мощному фрезеру и шпиндель мощный! Если планируются долговременные работы на фрезерном станке, то необходимо озадачится и организацией охлаждения шпинделя.

Активное охлаждение не только позволит увеличить срок службы фрезерного шпинделя, но и позволит увеличить скорость работы станка за счет его непрерывной работы.

Шпиндель закреплен, можно начинать проверку станка.

Если станок собран без косяков и вся электроника настроена, то точность его работы превзойдет самые смелые ожидания.



Посмотрите видео работы станка и его сборку.

Согласитесь, такой самодельный фрезер с ЧПУ оправдывает вложения на его сборку! Времени и материалов(причем совсем небюджетных) потребуется немало,но и результат получается достойным!

Конечно, при желании кое какие детали можно и удешевить, не все детали испытывают нагрузку, а значит и не везде нужна сталь, в иных местах можно использовать и пластик, при этом, часть деталей сложной формы можно напечатать на 3D принтере.

Этот фрезерный станок с ЧПУ сделан с использованием деталей напечатанных на 3D принтере, на его работе — точности и скорости обработки заготовок, это никак не сказывается.

Вы можете выбрать любой путь построения своего ЧПУ фрезера для гаража или мастерской — сделать полностью стального монстра или разбавить сталь пластиком.

Самодельный ЧПУ станок

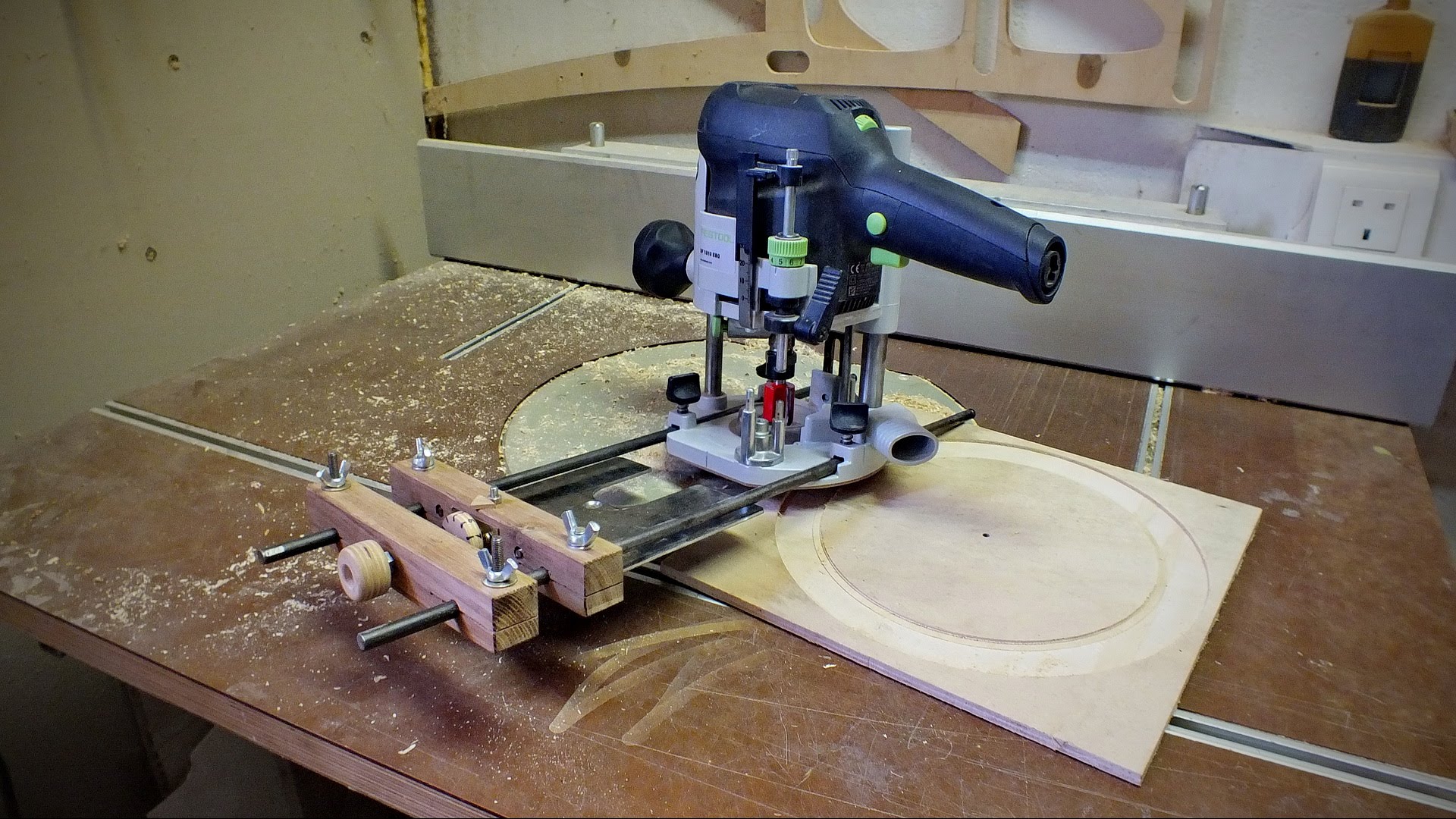

9 несложных способов сделать ручной фрезер для мастерской

Не у каждого начинающего мастера есть возможность купить ручной фрезер — все-таки хороший инструмент стоит приличных денег. В качестве временного (а возможно и постоянного) решения можно использовать для работы в мастерской самодельный ручной фрезер.

Содержание

Ручной фрезер из старого пылесоса

У многих мастеров «на складе» хранятся раритетные вещи, которые жалко выбрасывать. Например, пылесос из далекого советского прошлого. Примерно из 50-х годов ХХ века. Служил он верой и правдой не один год. И еще, наверное, столько бы прослужил. Но на смену ему пришел новый пылесос. Красивый и современный. Без мешка для пыли. А со старым что делать?

Можно попробовать сделать из него ручной фрезер!

По крайней мере такая идея пришла в голову автору YouTube канала Handmade Creative Channel. Звучит, конечно, немного странно. Но мастера-самодельщики, они такие, креативные.

Основные этапы работ

Первым делом вооружаемся отверткой и разбираем пылесос.

Для нашей самоделки будем использовать только электродвигатель. Главное, чтобы он был рабочим, иначе ничего не получится.

В целом, электродвигатель отлично подходит для изготовления ручного фрезера.

Только вал не подходит. Нужно его доработать. Из болта автор выточил на токарном станке удлинитель вала, который выступает одновременно держателем для фрезы.

Из канализационной пластиковой трубы изготавливаем корпус ручного фрезера. Помещаем внутрь него электродвигатель и фиксируем на винты.

Из той же пластиковой трубы необходимо будет сделать опорную площадку. Как она выглядит, можно посмотреть на фото ниже.

Обратите внимание: для крепления площадки на корпусе используются два уголка и болты с гайками.

В принципе, все готово. Необходимо лишь установить плату для регулировки оборотов электродвигателя и вывести регулятор снаружи корпуса.

Устанавливаем фрезу, фиксируем гайками.

Надеваем на корпус опорную площадку, установив ее на требуемой высоте, и стягиваем края с помощью болтов и гаек.

Ну а теперь можно приступать к работе!

И сразу в глаза бросается явный недочет — очень не хватает ручек, чтобы удобнее было держать фрезер в руках. А в целом, со своей задачей агрегат вроде справляется.

Самодельный ручной фрезер из электрической дрели

Расскажем, как изготовить фрезер из электрической дрели — она выступает в качестве привода. Для изготовления остальных деталей понадобятся обрезки фанеры и деревянного бруска.

Возможно, вам интересно будет прочитать статью: как сделать простую шлифнасадку для электродрели и шуруповерта.

Основные этапы работ

Из фанеры вырезаем опорную подошву фрезера. По центру сверлим отверстие для фрезы. Далее отпиливаем два одинаковых по длине деревянных бруска. С помощью суперклея крепим их к основанию.

С обратной стороны основания сверлим отверстия, и для пущей надежности прикручиваем стойки на саморезы.

На следующем этапе из фанеры вырезается подвижная площадка. По бокам необходимо выпилить пазы, чтобы она могла перемещаться вдоль направляющих стенок. По центру высверливаем отверстие под сверлильный патрон.

К стойкам площадка крепится с помощью барашковых болтов. Предварительно нужно просверлить в ней отверстия, и установить мебельные гайки.

На последнем этапе устанавливаем дрель, и фиксируем ее с помощью двух болтов. Затем в патроне зажимаем фрезу. Поднимая или опуская площадку, можно регулировать вылет фрезы.

Видео

Пошаговый процесс изготовления ручного фрезера показан в авторском видеоролике с YouTube канала «WillWood — Столярные изделия для начинающих».

Incredible what you can do with a drill — router function !!!

Как сделать мини фрезер из бормашинки

Для выполнения мелких фрезерных работ в условиях домашней мастерской можно воспользоваться самодельным мини фрезером, изготовленным на базе бормашинки.

Необходимые материалы:

• бормашинка;
• оргстекло;
• мебельные направляющие;
• фанера или доска;
• крепёжный хомут.

Приспособление состоит из нескольких главных элементов: основания (опорной подошвы), стойки, подвижной площадки, к которой крепится бормашинка, и ограничителя глубины — для регулировки вылеты фрезы.

Своим личным опытом сборки самодельного мини фрезера поделился с нами автор YouTube канала TECH YSF.

Основные этапы работ

Первым делом необходимо изготовить подвижную площадку. Для этого можно использовать фанеру, ДСП или кусок доски.

Отпиливаем заготовку нужной длины. Вырезаем в ней круглое «окошко», чтобы был доступ к разъёму питания.

Высверливаем в площадке два отверстия и устанавливаем болты. С помощью крепёжного хомута крепим к стойке бормашинку.

Подготавливаем две мебельных направляющих.

Крепим их к стойке из оргстекла с помощью двустороннего скотча, а затем прикручиваем дополнительно на саморезы.

После этого к мебельным направляющим прикручиваем подвижную площадку с бормашинкой.

На следующем этапе к нижней части стойки крепится основание (опорная подошва) из плексигласа. Предварительно в нём надо будет высверлить в нем отверстие для фрезы.

Далее необходимо прикрепить сбоку подвижной площадки самодельный ограничитель глубины для регулировки вылета фрезы.

Видео

Подробно о том, как сделать мини фрезер из бормашинки, рекомендуем посмотреть в авторском видеоролике ниже. Спасибо за внимание.

Amazing idea with the mini milling drill

Компактный ручной фрезер из болгарки и полипропилена

Многие полезные приспособления для домашней мастерской, если нет возможности купить заводские модели, вполне можно изготовить из подручных средств и инструментов.

В данном обзоре автор покажет, как сделать своими руками компактный ручной фрезер из болгарки и полипропилена (фитингов для соединения водопроводных труб).

Также нам потребуются еще две металлических трубки одинаковой длины, обычные гайки и барашковые болты, две удлиненные гайки (муфты) и небольшой кусок листового металла.

Советуем также прочитать статью-обзор: как изготовить самодельные ножницы для резки арматуры и стальных полос.

Первым делом берем шуруповерт или электродрель, вставляем в патрон кусок шпильки необходимой длины.

Накручиваем на шпильку удлиненную гайку и обтачиваем по всей окружности, убирая грани и придавая ей округлую форму. Аналогично поступаем со второй муфтой. Гайки запрессовываем в металлические трубки.

Основные этапы работ

На следующем этапе отрезаем кусок металла нужного размера. Отрезаем углы и загибаем две параллельные стороны.

Далее нам потребуются полипропиленовые фитинги: крестовина и два тройника, и кусок трубки.

Впаиваем трубку сначала с одной стороны крестовины, потом обрезаем ножовкой заподлицо, потом — со второй. Это нужно, чтобы уменьшить внутренний диаметр отверстий в крестовине.

После этого впаиваем в крестовину два полипропиленовых тройника, как это показано на фото ниже.

В тройниках сверлим отверстия и впаиваем в них обычные гайки, предварительно нагрев их горелкой. В эти гайки будут вкручиваться барашковые болты. Делаем пропил в верхней части.

В металлической пластине сверлим три отверстия: одной по центру и два по краям — для установки направляющих. Потом красим все детали, и можно приступать к сборке.

Видео

Подробно о том, как сделать компактный ручной фрезер из подручных материалов, смотрите в авторском видеоролике. Сама идея принадлежит автору YouTube канала Workshop Diy.

Самый дешевый фрезер своими руками!

Ручной фрезер из гравёра с деревянной площадкой

Мини ручной фрезер для точных работ можно сделать из простого гравера. Для создания инструмента необходимо поставить гравёр на площадку перпендикулярно к поверхности.

Самый простой способ изготовления площадки — это использование дерева. Конструкция состоит из нижней части с выпиленным полукругом участком и бруском с вклеенной резьбовой втулкой, на которую устанавливается гравёр.

Регулировка высоты осуществляется двумя шпильками с гайками, а для удобства работы по бокам основания приклеены бруски. Мини фрезером удобно делать точные работы с применением малых насадок.

Ручной фрезер для гипсокартона из обычной болгарки и фанеры

Из обычной болгарки (УШМ) и обрезков фанеры можно сделать своими руками полезный инструмент, который пригодится всем, кто много работает с гипсокартоном.

В данном обзоре автор рассказывает, как сделать своими руками простой кромочный фрезер для гипсокартона. Он снимает слой гипса и аккуратно отделяет сам картон от поверхности гипса.

Первым делом необходимо вырезать из фанеры заготовку прямоугольной формы. Высверливаем в ней отверстие, чтобы можно было надеть на редуктор, и сверлим четыре крепежных отверстия.

Основные этапы работ

На следующем этапе, после того как закрепили фанерку, устанавливаем диск и фиксируем его зажимной гайкой.

Затем по бокам и с тыльной части прикручиваем куски фанеры, сверху крепим крышку с отверстием для удаления пыли.

Лицевую часть также закрываем небольшим куском фанеры. Должен выглядывать только край диска.

На последнем этапе останется только закрепить ручку, чтобы удобно было держать приспособу в процессе работы. Затем подсоединяем шланг пылесоса, и можно тестировать данную самоделку.

Ручной фрезер из фанеры и электродрели

Иногда при изготовлении какой-либо самоделки в заготовке нужно вырезать паз или, например, красиво обточить торец детали.

Это можно сделать при помощи фрезера. Но покупать такой дорогой инструмент, если вы не планируете его использовать постоянно — нет никакого смысла.

Поэтому в таких ситуациях выгоднее будет сделать ручной фрезер. Например, из электродрели и фанеры.

Первым делом отрезаем заготовки из фанеры необходимого размера.

В опорной «подошве» по центру сверлим отверстие для фрезы, а по краям — крепим кубики из фанеры, в которых нужно просверлить отверстия.

Основные этапы работ

На следующем этапе из фанеры толщиной 18-20 мм вырезаем верхнюю площадку с креплением для дрели. В ней тоже необходимо просверлить отверстия по краям.

В отверстия, просверленные в основании («подошве»), надо будет вставить длинные болты.

В отверстия, которые просверлены в верхней площадке самодельного фрезера, запрессовываем стальные втулки.

Это необходимо для того, чтобы площадка с дрелью могла свободно перемещаться по направляющим вниз-вверх.

Далее приступаем к сборке: на болты надеваем пружины, потом устанавливаем верхнюю площадку.

Для фиксации используются две самодельных барашковых гайки, изготовленные из фанеры и обычных гаек.

Видео

Подробно о том, как сделать ручной фрезер из фанеры и электродрели, смотрите в данном видеоролике.

Make A Router Attachment For Drill Machine || Homemade Drill Attachment

Ручной фрезер из мотора от стиральной машины

Если вам попался в руки электродвигатель от стиральной машинки-автомат, его можно использовать с пользой. Например, почему бы не сделать ручной фрезер для гаража или домашней мастерской?

В первую очередь необходимо насадить сверлильный патрон на вал двигателя. Для этого надо сточить вал до нужного диаметра, а также рассверлить отверстие в самом патроне.

На следующем этапе необходимо взять амортизаторы авто, просверлить в них крепежные отверстия, слить масло и прикрепить к корпусу электродвигателя. Они будут выступать в качестве направляющих.

Изготовление ручного фрезера

Далее автор отрезает болгаркой кусок пластины прямоугольной формы и вырезает в нем квадратное отверстие. Затем штоки амортизаторов надо будет приварить к этой стальной пластине.

Потом нужно сделать защитный кожух для патрона. Это на тот случай, если вдруг патрон слетит с вала, то чтобы не полетел в неизвестном направлении. Ну а вообще лучше использовать не сверлильный, а цанговый патрон.

В конце останется только сделать механизм для регулировки фрезера по высоте и установить кнопку включения (ее можно снять со старой электрической дрели).

Видео

Подробнее о том, как сделать ручной фрезер из двигателя от стиральной машины-автомат, смотрите в видеоролике на сайте.

Это круто. Как сделать МОЩНЫЙ фрезер из мотора от стиралки своими руками.

Как сделать ручной фрезер из электрической дрели

При помощи ручного фрезера можно выполнять различные операции по обработке деревянных заготовок: снимать фаску, оформлять кромку, делать резьбу. Однако для многих мастеров нет острой необходимости в покупке ручного фрезера, поскольку он требуется лишь для выполнения разовых работ.

В такой ситуации намного дешевле и проще сделать самодельный ручной фрезер из подручных материалов.

Опорную станину можно сделать из доски или фанеры, а в качестве привода можно использовать сетевую электродрель.

Из куска доски или фанеры подходящей толщины и размеров необходимо вырезать две круглых заготовки. Они будут использоваться для изготовления основного каркаса. Обрабатываем диски на ленточно-шлифовальном станке.

Основные этапы работ

После шлифовки в круглых деревянных заготовках нужно просверлить отверстия по центру. Для этого лучше всего использовать коронку подходящего диаметра.

Внутренние края зачищаем при помощи наждачной бумаги. В итоге должны получится два «бублика».

На одном из деревянных кругов делаем разметку и выпиливаем четыре куска. В получившихся «выступах» (не во всех, а только в двух) сверлим сквозные отверстия и делаем углубление под потай. После этого размечаем круг пополам и распиливаем его на 2 одинаковые части.

На последнем этапе работ соединяем оба деревянных «бублика» между собой при помощи двух деревянных брусков, установленных вертикально. Предварительно делаем разметку и сверлим отверстия.

Видео

Подробнее о том, как сделать простой ручной фрезер из электрической дрели, смотрите в видеоролике на сайте.

How to Make a Wooden Router Attachment for a Drill machine. | DIY .

Андрей Васильев

Задать вопрос

Как построить стол маршрутизатора

К

Камрон Сандерс

Камрон Сандерс

Камрон Сандерс — эксперт по благоустройству дома и писатель с более чем 15-летним практическим опытом строительства, реконструкции, деревообработки, ремонта домов и ландшафтного дизайна. Он также писал для HGTV. Опыт Камрона варьируется от устранения неполадок пил и газонокосилок до покраски кухонных шкафов.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 09/23/22

Рассмотрено

Дин Бирмайер

Рассмотрено
Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Джордж Томас / flickr / CC BY-NC-ND 2.0

Обзор проекта

Итак, вы освоили свой новый маршрутизатор — или, как вы думаете. Теперь пришло время открыть следующий уровень методов маршрутизации, создав собственную таблицу маршрутизации. Ручной маршрутизатор — это удивительно функциональный инструмент, который улучшается только после того, как он закреплен на столе маршрутизатора. Мало того, что станет возможным больше разрезов и приложений, но почти каждое применение ручного маршрутизатора будет легче выполнять на столе маршрутизатора. Следуйте инструкциям, чтобы узнать, как создать собственную таблицу маршрутизации.

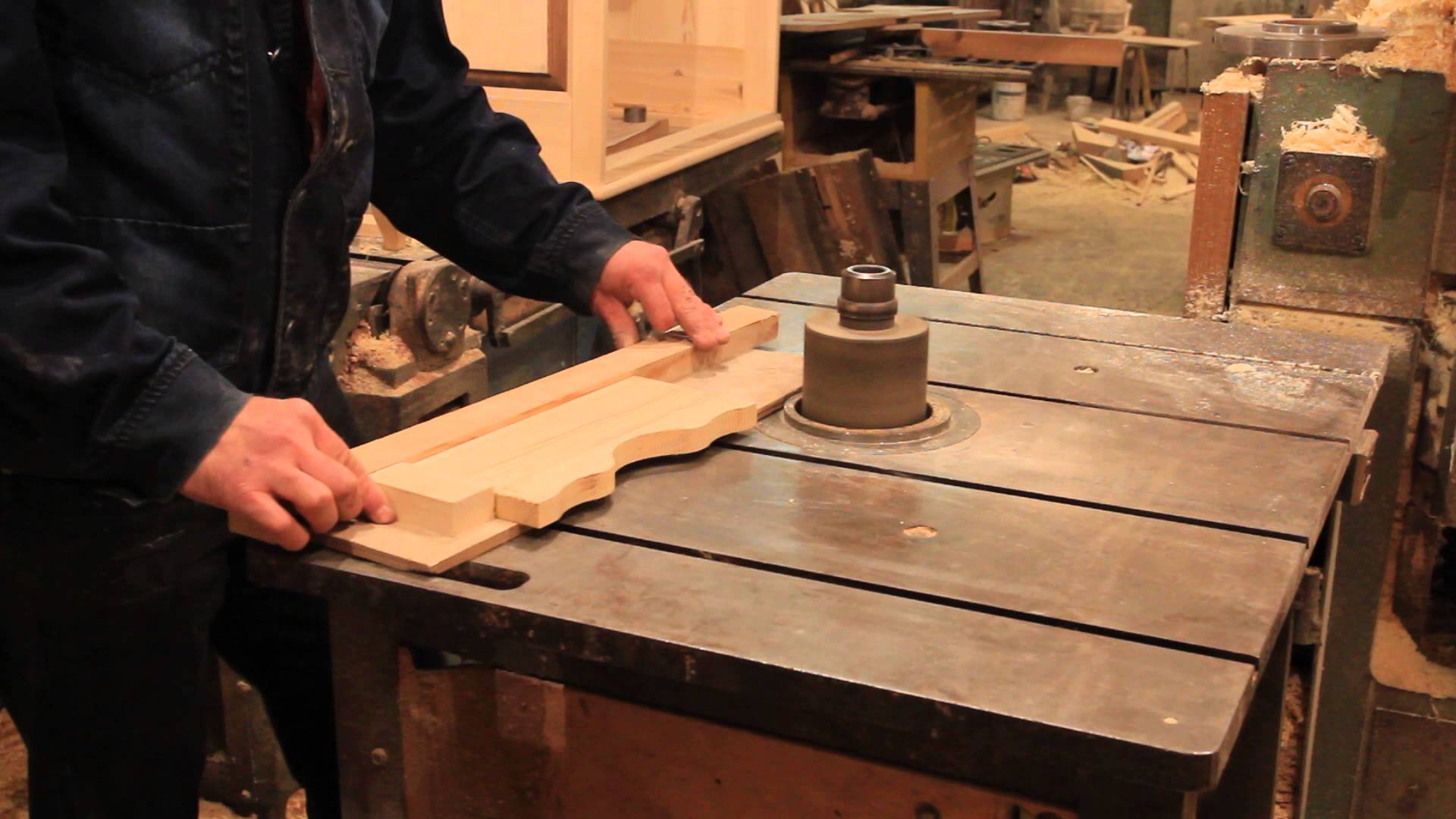

Что такое таблица маршрутизатора?

Стол фрезера представляет собой плоскую рабочую поверхность с центральным креплением, которое удерживает фрезер на месте, а фреза выступает вверх сквозь стол. Это позволяет пользователю резать материал, не удерживая фрезер, что повышает контроль и точность.

Прежде чем начать

Быстрый поиск в Интернете даст, казалось бы, бесконечное количество разновидностей фрезерных столов, каждый из которых имеет свой особый дизайн, аксессуары и причины, по которым это лучший фрезерный стол. Это связано с тем, что лучший фрезерный стол для одного столяра может сильно отличаться от другого. В то время как костяк фрезерного стола остается прежним, незначительные изменения дизайна и широкий спектр аксессуаров могут затруднить понимание того, что необходимо, а что излишне.

Шаги, описанные ниже, позволят создать фрезерный стол, который можно настроить для работы с различными рабочими поверхностями и вариантами монтажа. Его даже можно использовать в качестве переносного фрезерного стола и прикрепить к козлам, хотя мы расскажем, как построить базовую деревянную основу. Стандартные аксессуары для фрезерного стола, перечисленные ниже, будут включены, но любые дополнительные аксессуары для фрезерного стола класса люкс могут быть легко добавлены во время строительства или позднее.

Принадлежности для стандартного фрезерного стола

Считайте, что это первый уровень опций для фрезерного стола своими руками. Это аксессуары, которые пригодятся почти каждому пользователю, от опытных столяров до начинающих домашних мастеров.

• Регулируемый упор: Регулируемая деревянная стенка, расположенная перпендикулярно столу, о который ударяется материал при резке. Это сделает фрезерный стол более быстрым и удобным в использовании, а также повысит точность пропилов.
• Вставная пластина фрезера: Пластина вторичного рынка, обычно изготавливаемая из металла, встроенная в столешницу фрезера для точного и надежного удержания фрезера на месте. Многие модели оснащены сменными кольцами, которые подходят для различных насадок.
• Защитный переключатель: Защитный переключатель используется для перемещения простого в использовании выключателя в доступное место вдали от маршрутизатора. Это значительно повысит безопасность устройства и улучшит удобство использования.

Роскошные аксессуары для фрезерного стола

Считайте этот «роскошный» уровень специальными аксессуарами и опциями, которые приятно иметь, но не имеют решающего значения для функционирования фрезерного стола.

• Обшивка: Featherboards — это регулируемые аксессуары, которые оказывают давление на материал, когда он подается на фрезерный стол. Это повышает точность резки и предотвращает отдачу, которая может повредить материал и создать угрозу безопасности. Перфорированные доски можно устанавливать на стол и на забор.
• Угловые салазки: Угловые салазки позволяют пользователю удерживать и толкать материал под заданным углом при подаче его через стол фрезера.
• Т-образная направляющая: Т-образная направляющая представляет собой встроенные алюминиевые направляющие с Т-образным пазом, через который аксессуары проходят и фиксируются на месте. Их можно использовать для крепления регулируемого забора, перьевых досок или угловых салазок.
• Подъемник фрезы: Подъемник фрезы обычно встроен в специальную вставку фрезы и позволяет пользователю регулировать глубину резания фрезы над столом.
• Система сбора пыли: Система сбора пыли имеет порт для сбора пыли и крепление для шланга промышленного пылесоса. При правильной установке эта система будет удалять все опилки по мере их образования.

Вопросы безопасности

Маршрутизаторы, как и большинство электроинструментов, небезопасны по своей природе, и с ними следует обращаться с особой осторожностью. Фрезер, установленный на фрезерном столе, имеет быстровращающуюся фрезу, выступающую из рабочей поверхности. По этой причине никогда не носите свободную одежду, всегда завязывайте волосы сзади и отказывайтесь от рабочих перчаток, которые могут зацепиться за удила. Всегда работайте, держа руки подальше от биты, и по возможности используйте предохранительные устройства.

Оборудование/инструменты

• Митра пила
• Настольная пила
• Циркулярная пила с направляющей (опционально)
• Карандаш
• Рулетка
• Маршрутизатор
• 1/4 «прямая фреза
• 1/2-дюймовая фреза с заподлицо с верхним подшипником
• Головоломка
• Лезвия для лобзика по дереву
• Сверлить
• Сверла
• Зенковка сверла
• Зажимы
• Тряпки
• шлифовальный блок зернистостью 220

Материалы

Фрезерная столешница

• 4 фута x 8 футов x 3/4 дюйма Незавершенный МДФ
• Вставка фрезерной пластины с фурнитурой
• супер клей
• Клей для дерева
• Шурупы по дереву 2-1/2 дюйма
• 2 болта 2-1/2″ x 1/4″
• плоские шайбы 2 1/4 дюйма
• 2 1/4 «ручные ручки
• Лак-спрей
• Финишный воск
• Защитный выключатель фрезерного стола
• Шурупы по дереву 5/8 дюйма

Деревянная основа

• 1 сосновая доска 2x2x8 футов
• 1 сосновая доска 2x4x10 футов
• Шурупы по дереву 2-1/2 дюйма
• 2-дюймовые шурупы
• Клей для дерева

Как собрать фрезерный стол

Следуйте инструкциям, чтобы узнать, как построить фрезерный стол, который можно закрепить на различных рабочих поверхностях.

1. Столешница из МДФ

   Используйте настольную пилу или циркулярную пилу с направляющей, чтобы отрезать кусок МДФ размером 36 на 24 дюйма. Отрегулируйте эти размеры по мере необходимости для вашего пространства и использования.

2. План установки платы фрезера

   Поскольку каждая пластина маршрутизатора отличается, установка будет различаться в зависимости от того, что вы выберете. Обязательно купите пластину маршрутизатора, которая будет работать с вашим конкретным маршрутизатором.

   Как правило, каждая установка пластины будет состоять из вырезания отверстия в центре верхней части МДФ, а затем второго большего отверстия, точно такой же ширины, длины и толщины, что и вставка фрезерной пластины. Это позволяет вставке располагаться на выступе, созданном между большим и меньшим отверстиями, и при этом оставаться на одном уровне с верхней частью стола фрезера.

3. Вырезать маленькое отверстие

   Расположите пластину фрезера в центре верхней части МДФ и отрегулируйте с помощью угольника, пока она не станет идеально ровной и центрированной. Обведите вставку карандашом, затем удалите ее. Используйте электролобзик, чтобы вырезать отверстие примерно на 1 дюйм меньше, чем вставка пластины фрезера.

4. Создание шаблона вставки пластины фрезера

   Самый простой и точный способ вырезать большее отверстие для вставки фрезерной пластины — это создать шаблон из обрезков МДФ.

   Для этого положите вставку на рабочую поверхность и отрежьте две доски точно по длине вставки. Положите доски на рабочую поверхность, прижав их к вставке.

   Затем отрежьте две доски по всей ширине вставки плюс ширина двух предыдущих досок. Положите доски на рабочую поверхность, прижав их к выступающим сторонам вкладыша.

   Склейте доски вместе на концах и зажмите, пока клей не высохнет.

5. Размещение шаблона

   Поместите шаблон на верхнюю часть МДФ, совместив его с контуром вставки фрезерной пластины, и закрепите на месте.

6. Обрезной выступ пластины фрезерного станка

   Установите на фрезер заподлицо с верхним подшипником. Таким образом, подшипник может перемещаться по шаблону при резке МДФ внизу. Отрегулируйте глубину фрезы так, чтобы она проникала в МДФ лишь немного больше, чем толщина вставки фрезерной пластины, затем аккуратно обрежьте МДФ.

   Наконечник

   Вставки пластины фрезера почти всегда имеют регулируемые крепежные детали, помогающие выровнять поверхность стола фрезера, поэтому имеет смысл сделать выступ немного глубже, чем толщина вставки. Если это не относится к вашей вставке, вверните винты в выступ во всех четырех углах и используйте их для точной настройки высоты вставки, затягивая и ослабляя каждый винт.

7. Вставка пластины для крепления фрезера

   Сдвиньте вставку на место и закрепите с помощью предоставленного оборудования. Отрегулируйте оборудование до идеального уровня.

8. Построить забор

   Отрежьте два куска МДФ длиной 36 дюймов, затем разорвите их до ширины 4 дюйма. Склейте и зажмите доски вместе по длине, чтобы сформировать длинную L-образную форму. Сотрите лишний клей.

   Прикрутите их вместе с помощью шести 2-1 / 2-дюймовых шурупов. Просверлите пилотные отверстия с зенкером для каждого винта, чтобы предотвратить расщепление и уберечь головки винтов от повреждений.

9. Макет забора и отверстий для сверления

   Поместите направляющую заподлицо с одной длинной стороной столешницы фрезерного станка так, чтобы торцевые волокна не выступали на передней части направляющей, затем зажмите. Сделайте отметку в середине плоской доски, на расстоянии 6 дюймов от каждого конца. На каждой отметке просверлите упор и столешницу фрезера с помощью сверла диаметром 1/4 дюйма.

10. Канавки для забора

    Отфрезеруйте канавки, чтобы расширить 1/4-дюймовые отверстия, оставленные сверлом, позволяя забору скользить вперед и назад после установки. Для этого зажмите поверочную линейку, параллельную 24-дюймовой стороне и отстоящую от отверстия, чтобы фрезер мог двигаться по ней, затем профрезеруйте канавку прямым сверлом на 1/4 дюйма. Остановите канавку сразу за серединой стола фрезера. Повторите с другой стороны.

11. Монтажное ограждение

    Установите упор, вставив болты с шайбами ​​в нижнюю часть стола и закрепив их вручную затянутыми ручками.

12. Отделка МДФ

    Удалите всю металлическую и пластиковую фурнитуру, затем слегка отшлифуйте МДФ и удалите всю пыль. Распылите на всю поверхность аэрозольный лак, следуя инструкциям производителя по нанесению и времени высыхания. После высыхания нанесите на поверхность воск и отполируйте до блеска. Это защитит МДФ и сделает рабочую поверхность гладкой, которую легко чистить. После завершения переустановите оборудование.

13. Крепление защитного выключателя

    Вкрутите предохранительный выключатель с большой кнопкой «СТОП» в нижнюю часть МДФ, используя 5/8-дюймовые шурупы.

    Совет

    Если вы планируете установить столешницу маршрутизатора на стационарное основание или шкаф, рассмотрите возможность установки защитного выключателя на основание.

Как собрать основание стола для фрезерования

Чтобы построить деревянную основу для фрезерного стола, выполните следующие действия. Пропустите эти шаги, если вы планируете крепить столешницу к шкафу или сборному основанию стола маршрутизатора.

1. Вырежьте и прикрепите опоры для столешницы

   Разрежьте 2×2 на две части по 36 дюймов. В нижней части столешницы маршрутизатора установите одну плату заподлицо с передним краем, а другую — с задним краем. Приклейте доски и зажмите их, затем прикрутите их на место с помощью 2-дюймовых шурупов. Вытрите лишний клей и снимите зажимы, как только клей высохнет.

2. Скошенные ножки

   Используйте торцовочную пилу с углом наклона 5 градусов, чтобы разрезать 2×4 на четыре 12-дюймовые ножки с параллельными углами на каждом конце.

3. Прикрепить ножки

   Прикрепите ножки к каждому углу, вкрутив ножки в опоры 2×2 с помощью 2-1/2-дюймовых шурупов. Расположите углы так, чтобы ножки выступали дальше столешницы.

4. Вырежьте и прикрепите направляющие для ног

   Разрежьте 2×4 на две 24-дюймовые части. Вкрутите каждую 24-дюймовую доску в нижнюю часть правой и левой ножек. Это добавит устойчивости и обеспечит горизонтальную доску, чтобы прижать стол к рабочей поверхности.

Как установить фрезерный стол

Хотя вы можете просто купить основание фрезерного стола, существует несколько способов установить фрезерный стол. Вы можете построить стационарно установленные деревянные ножки, построить шкаф с индивидуальным хранилищем или даже прикрепить стол к предварительно изготовленному 36-дюймовому базовому шкафу. Если вам нужно что-то, что можно легко хранить, когда оно не используется, эта конструкция идеально подходит для крепления на козловых козлах во время использования, так как ее легко разобрать для компактного хранения. Кроме того, верхнюю часть МДФ можно закрепить на существующем верстаке, просто вырезав прорезь для фрезера.

7 бесплатных чертежей фрезерного стола своими руками, которые вы можете использовать прямо сейчас

К

Стейси Фишер

Стейси Фишер

Стейси Фишер — эксперт по рукоделию, шитью и экономным находкам. Она делится своими знаниями о творениях своими руками, поиске халявы и составлении бюджета. Стейси была гостьей на «Шоу доктора Оз» и была представлена ​​​​в журнале Woman’s World Magazine. У нее почти два десятилетия опыта написания и редактирования.

Узнайте больше о The Spruce Crafts’
Редакционный процесс

Обновлено 28.03.23

sdigital/Getty Images

Эти бесплатные чертежи фрезерных столов помогут вам добавить важный компонент в вашу деревообрабатывающую мастерскую или гараж. Независимо от того, хотите ли вы построить настольный или отдельно стоящий фрезерный стол, вы найдете бесплатные планы в списке ниже.

Мало того, что эти фрезерные столы являются довольно быстрым и простым проектом по деревообработке, они также будут стоить вам гораздо меньше денег, чтобы построить фрезерный стол, чем если бы вы пошли в магазин и купили его.

Во всех приведенных ниже бесплатных планах маршрутизатора есть все необходимое для создания маршрутизатора. Есть пошаговые инструкции, схемы, цветные фотографии, видео, комментарии пользователей, списки вырезов, списки материалов и списки расходных материалов.

После того, как вы выбрали бесплатный план фрезерного стола, обязательно ознакомьтесь с другими нашими бесплатными планами деревообработки, чтобы вы могли построить свой собственный верстак, небольшую бесплатную библиотеку, подставку для оленей или стол для пикника.

• 01
  от 07

  Ана Уайт

  Вот бесплатный план стола маршрутизатора от Аны Уайт, который делает великолепный стол маршрутизатора с множеством ящиков для хранения вдоль передней части. Есть даже один ящик для фрез и еще один для хранения всех шнуров, чтобы они не мешали. Сбоку добавлены крючки, чтобы можно было хранить еще больше предметов.

  Этот бесплатный план фрезерного стола включает в себя размеры, материалы, список инструментов, список вырезов, общие инструкции, схемы, цветные фотографии и советы от тех, кто использовал этот план. Это сборка среднего уровня, на сборку которой у вас уйдут выходные или два.

  План фрезерного стола Патрика от Аны Уайт

• 02
  от 07

  Популярная Деревообработка

  Вот бесплатный план фрезерования от Popular Woodworking, который включает в себя все навороты купленного в магазине фрезерного стола, и его сборка обойдется вам менее чем в 200 долларов. Это намного меньше, чем покупка нового фрезерного стола! Ограждения, крепкая крыша и передняя панель шкафа — вот лишь некоторые из особенностей.

  Цветные фотографии, пошаговые инструкции, список раскроя, покомпонентные схемы и схемы раскроя — все это включено в этот бесплатный план фрезерного стола.

  Фрезерный стол краснодеревщика от Popular Woodworking

• 03
  от 07

  Чистая деревообработка

  Вот бесплатный план фрезерного стола от Fine Woodworking. Этот план позволит вам создать таблицу маршрутизаторов, которая имеет все необходимые вам функции, но ее можно легко разбить и сохранить, когда вы ее не используете.

  Видео с практическими рекомендациями, письменные инструкции и цветные фотографии помогут вам завершить проект с помощью этого бесплатного плана стола маршрутизатора. Соберите этот маршрутизатор сегодня менее чем за 100 долларов.

  Чертеж фрезерного стола Stow-and-Go от Fine Woodworking

• 04
  от 07

  Семейный мастер на все руки

  Вам понравится собирать этот фрезерный стол своими руками! Здесь нет скосов, только стыковые соединения и шурупы. Это делает проект намного проще. Такие функции, как двойной пылесборник, регулируемое ограждение и много места для хранения, делают этот маршрутизатор лучше остальных.

  Несмотря на свое название, этот план стола маршрутизатора от Family Handyman умеренно сложен, но в нем есть множество инструкций и изображений, которые помогут вам в этом. Все необходимые инструменты и материалы перечислены для вас, чтобы вам не пришлось гадать или прикидывать, что вам нужно. Материалы для постройки должны стоить около 200 долларов.

  Простой чертеж стола для фрезера своими руками от Family Handyman

• 05
  от 07

  Стив Гортон / Getty Images

  Планы Боба — отличное место, где можно найти планы, и теперь он создал бесплатный план стола маршрутизатора, который поможет вам выполнить работу. Столешница имеет размеры 22 x 16 дюймов и высоту 14 дюймов. Помимо стандартных функций фрезерного стола, есть ящик для сбора пыли, держатель бит и прорезь для углового упора.

  Загрузите этот бесплатный план стола маршрутизатора, и вы получите список материалов, список поставок, схемы, письменные инструкции и шаблоны. После того, как вы закончите сборку основания фрезерного стола, вам нужно заняться ограждением фрезерного стола. Это отличное дополнение к столу, и вам нужно, чтобы вы действительно использовали свой маршрутизатор по максимуму.

  Бесплатный план стола для фрезерного станка по дереву от Bob’s Plans

• 06
  от 07

  Скотт Мур

  Этот план фрезерного стола от Скотта Мура отличается от других, потому что вы можете получить план в виде файла SketchUp, чтобы улучшить или изменить его по своему желанию, а также просмотреть его в 3D. Это означает, что вы действительно можете составить план самостоятельно. И у этого стола-маршрутизатора есть много преимуществ, много места для хранения и привлекательная передняя панель, которая действительно выделяет его сама по себе.

  Даже если у вас нет программы SketchUp, вы можете просмотреть текстовую версию плана по ссылке выше, а также просмотреть несколько изображений по пути, чтобы убедиться, что вы на правильном пути.
