Самодельный станок токарный своими руками: Токарный станок своими руками – особенности изготовления самодельного станка по металлу + Видео

Токарный станок по дереву — своими руками!

Раньше я никогда не мастерил станок для деревообработки, но видел много собранных станков и инструкций по их сборке. Я задавался вопросом как изготовить токарный станок по дереву своими руками и мне сильно помог в этом 73-ий выпуск журнала ShopNotes, в котором представлена инструкция по сборке токарного станка. Мой опыт работы с деревом довольно ограничен, но мне все же удалось завершить этот проект без особых проблем. Наряду с отсутствием опыта у меня также нет большого запаса пиломатериалов. Я построил весь токарный станок из обрезков фанеры толщиной 3/4 дюйма. Единственные детали, которые мне пришлось купить — это более длинный клиновой ремень и несколько больших гаек и болтов.

В конце инструкции я приложил видео сборки моего токарного станка, если письменных инструкций будет не хватать, пожалуйста обратитесь к этим видеозаписям.

Примечание: данная инструкция является переводом.

Шаг 1: Основание станка

Ядро токарного станка — это основание. Оно должно быть очень прочным и тяжелым, чтобы противодействовать вибрациям, и прочным, чтобы преодолевать различные силы, действующие на основание во время токарной обработки. В планах было склеить два куска березовой фанеры 3/4 дюйма, но в итоге я использовал три куска еловой фанеры 1/2 дюйма. Я склеил их с помощью строительного полиуретанового клея. Важно отрезать кусочки немного большего размера, а после того, как они будут склеены, обрезать их до окончательной ширины.

Я использовал все струбцины, которые у меня были при склеивании досок, и даже учитывая это строительный клей немного расширялся, что в некоторых местах образовало зазоры в фанере.

Шаг 2: Соединение паз-гребень и ласточкин хвост

Верхняя рейка прикреплена к основанию двумя полосами фанеры, которые вложены в пазы с обеих сторон. Я просто пропустил тяжелый кусок дерева через пилу несколько раз, чтобы получить идеальную ширину.

Верхняя рейка имеет форму длинного ласточкиного хвоста, а боковые стороны наклонены под углом 20°. Мне пришлось приклеить еще два куска фанеры, чтобы у меня получилась нужная толщина. После того, как все детали были вырезаны, я склеил все вместе с помощью столярного клея для дерева.

Шаг 3: Передняя бабка, часть 1

Первым делом при изготовлении передней бабки, было изготовление опор подшипников. Если следовать спецификациям в планах, все пройдет без проблем. В планах было два слоя фанеры с каждой стороны, но болт, который у меня был, не был достаточно длинным, чтобы справиться с этим, поэтому мне пришлось использовать вместо него кусок дуба. Я нашел старое перовое сверло, размер которого немного превышал размер подшипника, слегка заточил его и просверлил отверстие.

Шаг 4: Передняя бабка, часть 2

Следующим шагом было изготовление опорного блока. Это было так же просто, как приклеить кусок фанеры и отшлифовать её заподлицо.

Шаг 5: Передняя бабка, часть 3

Следующая часть, вероятно, самая сложная часть сборки, но также, вероятно, самая важная. По сути, это два деревянных бруска с двумя болтами, пропущенными через встроенные гайки с обеих сторон. Когда вы поворачиваете болт, он упирается в полоску металла, которая движется наружу, и фиксирует каретку против скольжения. Планки также разрезаются под углом 20 градусов.

Шаг 6: Передняя бабка, часть 4

Чтобы завершить эту часть сборки, вырезается еще один кусок фанеры, просверливается для шурупов и прикручивается к блокирующим блокам. Затем на него накручиваются подшипниковые опоры и опорный блок. Мне пришлось просверлить несколько отверстий в опорном блоке, так как у меня не было достаточно длинных винтов.

Как только это будет закончено, можно будет добавить оборудование и сделать кожух ремня из фанеры толщиной 1/4 дюйма.

Шаг 7: Упор для инструмента и задняя бабка

Подставка для инструмента получилась в точности так, как было указанно в планах, и это было не очень интересно. С задней бабкой все получилось по-другому…

Я хотел иметь подвижный центр (точку, которая удерживает заготовку и вращается вместе с ней), поэтому мне пришла в голову идея использовать старый патрон для сверла, чтобы удерживать металлический наконечник. Я использовал патрон от старой дрели Milwaukee, которую разобрал прошлым летом. На ней был один большой подшипник, и оказалось, что конец вала был идеального размера, чтобы справиться с небольшим подшипником для скейтборда.

Наличие сверлильного патрона в качестве центра позволяло мне вставлять сверла, так что я мог высверливать материал при изготовлении чаши или чего-то подобного.

Я разработал конструкцию, которая удерживала подшипники на месте, и установил ее на другой дорожке, которая могла двигаться по направляющей (к тому времени я уже довольно хорошо умел их делать!), И закрепил подшипники эпоксидной смолой.

Центр не совсем «по центру», но, в конце концов, это не имело значения. Кроме того, вы можете видеть, в каком беспорядке была моя мастерская на этом этапе сборки.

Шаг 8: Монтаж двигателя и отделка

Двигатель был прикручен к куску фанеры толщиной 3/4 дюйма, который крепился на петлях к основанию. В итоге я использовал две петли, чтобы сделать его более жестким. Ремень натягивается весом мотора, который в конечном итоге оказался очень натянутым.

Чтобы закончить токарный станок, я покрасил его в белый и серый цвета по бокам и краям. После покраски наносится несколько слоев лака на водной основе. Не стоит окрашивать направляющую так как она станет липкой.

Шаг 9: Токарный станок готов!

После высыхания токарный станок готов! У меня до сих пор нет токарных инструментов, но с большим трудом я смог использовать несколько верстачных долот, чтобы обработать деревянный брусок.

Я (плохо) приварил шайбу к болту и просверлил в нем несколько отверстий, чтобы получилась небольшая лицевая панель. Затем я сварил две гайки вместе, нарезал зубья на одном конце и ввернул стержень с резьбой, чтобы получился приводной центр. Обе детали легко навинчиваются на вал и снимаются с него.

Я надеюсь данная инструкция поможет вам сделать токарный станок по дереву и в процессе вы получите много опыта и удовольствия от процесса сборки.

Видео сборки данного токарного станка:

Самодельный токарный станок по металлу своими руками

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Токарный станок нужен для изготовления и обработки металлических деталей. Профессиональное оборудование стоит довольно дорого, поэтому в целях экономии можно изготовить самодельный токарный станок по металлу своими руками. Сделать это можно несколькими способами, а чертежи подобного изделия легко находятся в интернете. Использовать для изготовления можно подручные материалы, размер же станка может быть любым.

Профессиональный токарный станок имеет высокую стоимость, поэтому имеет смысл изготовить подобное устройство самостоятельно

Содержание

• 1 Составляющие мини-токарного станка по металлу своими руками
  • 1. 1 Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов
• 2 Самодельный токарный станок по металлу своими руками: порядок сборки
• 3 Выбор электродвигателя для станка
• 4 Изготовление токарного станка из дрели своими руками
• 5 Особенности работы токарных станков по металлу своими руками, видео-инструкции как способ избежать ошибок
• 6 Техника безопасности при работе с самодельным токарным станком
• 7 Варианты модернизации самодельного токарного станка

Составляющие мини-токарного станка по металлу своими руками

Любой самодельный токарный станок состоит из следующих элементов:

• привод – основная часть механизма, которая отвечает за его мощность. Выбор привода необходимой мощности является одной из самых сложных задач. В небольших токарных станках по металлу своими руками можно использовать привод от обычной стиральной машины или дрели. Обычно, мощность этого элемента начинается от 200 Вт, а количество оборотов в минуту – от 1500;
• станина – несущая рама конструкции, которая может быть изготовлена из деревянных брусков или стального уголка. Станина должна характеризоваться высокой прочностью, иначе вся конструкция может развалиться от вибраций во время работы;

Проекция и основные узлы токарного станка по металлу

• задняя бабка – изготавливается из стальной пластины и привариваемого к ней стального уголка. Пластина упирается в направляющие станины, а основным назначением задней бабки токарного станка своими руками является фиксация металлической детали при обработке;
• передняя бабка – часть, аналогичная задней бабке, но устанавливающаяся на подвижной раме;
• ведущий и ведомый центры;
• суппорт – упорный механизм для рабочей части.

Вращательный момент от двигателя к рабочей части станка может передаваться несколькими способами. Кто-то предпочитает напрямую устанавливать рабочую часть на вал двигателя – это экономит место и позволяет сэкономить на запчастях. Если же такой вариант невозможен, крутящий момент можно передавать при помощи фрикционной, ременной или цепной передачи. У каждого из этих вариантов есть свои преимущества и недостатки.

Ременная передача для электродвигателя является самой дешевой и характеризуется достаточно высоким уровнем надежности. Для ее изготовления можно использовать ремень для электродвигателя, снятый с любого другого механизма. Недостаток ременной передачи состоит в том, что со временем ремень может стираться и его придется менять тем чаще, чем интенсивнее вы работаете со станком.

Устройство передней и задней бабки токарного станка. Передняя бабка (слева): 1 — ремень клинообразный; 2 — шкив двухступенчатый; 3 — шпиндель; 4 — подшипник шариковый. Задняя бабка (справа): 1 — корпус; 2 — центр; 3, 6 — рукоятки; 4 — пиноль; 5, 12, 14 — винты; 7 — маховик; 8 — тяга; 9, 10 — рычаги; 13 — гайка

Цепная передача стоит дороже и занимает больше места, но и прослужит значительно дольше, чем ременная. Фрикционная передача имеет промежуточные характеристики между ременной и цепной.

Полезный совет! При сборке токарного станка выбирайте тот тип передачи, который лучше всего будет соответствовать поставленным задачам. Например, для мини-токарного станка своими руками лучше подойдет установка рабочей части непосредственно на вал.

Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов

Суппорт является одной из самых важных частей самодельного токарного станка – от него зависит качество будущей детали, а также количество времени и сил, которые вы потратите на ее изготовление. Эта часть располагается на специальных салазках, которые перемещаются по направляющим, расположенным на станине. Суппорт может двигаться в трех направлениях:

• продольное – рабочая часть станка двигается вдоль заготовки. Продольное движение используется для вытачивания резьбы в детали или для снятия слоя материала с поверхности металлической заготовки;

Токарный станок по металлу, созданный своими руками

• поперечное – движение перпендикулярно оси заготовки. Используется для вытачивания углублений и отверстий;
• наклонное – движение под разными углами для вытачивания углублений на поверхности заготовки.

При изготовлении суппорта токарного станка своими руками стоит учитывать тот момент, что данная часть подвержена износу в результате возникающих во время работы вибраций. Из-за них крепления расшатываются, возникает люфт, все это влияет на качество изготавливаемой детали. Для того чтобы избежать таких неполадок, суппорт необходимо регулярно подстраивать и регулировать.

Регулировка самодельного суппорта для токарного станка своими руками осуществляется по зазорам, люфту и сальникам. Регулировка зазоров нужна в том случае, когда износился винт, отвечающий за перемещение части в продольной и поперечной плоскостях. В результате трения суппорт начинает расшатываться при нагрузках, что значительно снижает точность изготовления детали. Устранить зазоры можно путем вставки клиньев между направляющими и кареткой. Люфт детали устраняется при помощи закрепляющего винта.

Если же в вашем станке износились сальники, их следует тщательно промыть и пропитать свежим машинным маслом. В случае критического износа сальники лучше полностью заменить на новые.

Устройство суппорта: 1 — каретка суппорта; 2 — ходовой винт; 3 — поперечные салазки суппорта; 4 — поворотная часть суппорта; 5 — направляющие поворотной части; 6 — резцедержатель; 7 — винт для закрепления резцедержателя; 8 — винты для закрепления резцов; 9 — рукоятка для поворота резцедержателя; 10 — гайки; 11 — верхняя часть суппорта; 12 — поперечные направляющие каретки; 13 — рукоятка для перемещения верхней части суппорта; 14 — рукоятка для перемещения поперечных салазок; 15 — рукоятка для включения подачи суппорта от ходового винта; 16 — маховичок для продольного перемещения суппорта; 17 — фартук

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

1. Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
2. На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
3. Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
4. Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
5. В гидравлический цилиндр заливается смазывающая жидкость.
6. Устанавливается шкив и суппорт с направляющими.
7. Монтируется электропривод.

Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

Устройство самодельного токарного станка для обработки металла: 1, 7 — швеллеры; 2 — ходовая труба; 3 — задняя бабка; 4 — поддон для сбора стружки; 5 — суппорт; 6 — ходовой винт; 8 — электрический двигатель; 9 — неподвижная передняя бабка; 10 — лампа в защитном колпаке-отражателе; 11 — сетчатый экран для защиты токаря от стружки; 12 — опора

Полезный совет! Токарный станок по металлу, собранный своими руками, может быть использован не только по прямому назначению, но и для шлифовки и полировки металлических деталей. Для этого к электрическому валу присоединяется шлифовальный круг.

Выбор электродвигателя для станка

Самой важной частью самодельного токарного станка по металлу, видео изготовления которого можно легко найти в интернете, является электромотор. Именно с его помощью осуществляется движение рабочей части станка. Соответственно, от мощности этого механизма зависит мощность всей конструкции. Она выбирается в зависимости от размеров металлических заготовок, с которыми вы планируете работать.

Если вы планируете работать на станке с мелкими деталями, для этого вполне подойдет мотор с мощностью до 1 кВт. Его можно снять со старой швейной машинки или любого другого подобного электроприбора. Для работы с крупными запчастями вам понадобится двигатель с мощностью в 1,5-2 кВт.

При сборке по готовым чертежам самодельного токарного станка по металлу учитывайте, что все электрические части конструкции должны быть надежно изолированы. Если у вас нет необходимого опыта работы с электрическим оборудованием, лучше обратиться за помощью по подключению к специалисту. Так вы будете уверены в безопасности работы и надежности конструкции.

Асинхронный двигатель является оптимальным вариантом для самодельного токарного станка

Изготовление токарного станка из дрели своими руками

Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

1. Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.
2. Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
3. Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.

Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

Схема устройства самодельного токарного станка на основе дрели: 1 — крепления к столу или верстаку; 2 — передняя опора; 3 — опора под заготовку; 4 — задняя опора

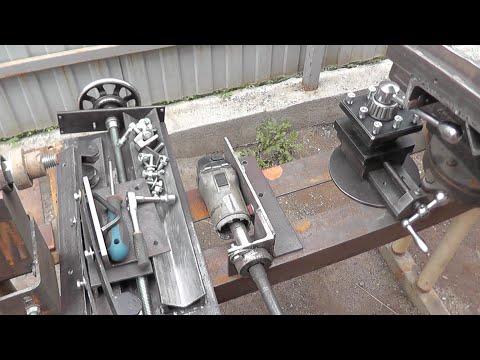

Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

Полезный совет! Функциональность токарного станка на основе электродрели можно существенно расширить, если добавить к его конструкции различные насадки и дополнительные приспособления.

С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

Чертеж передней опоры, внутри которой закрепляется дрель

Особенности работы токарных станков по металлу своими руками, видео-инструкции как способ избежать ошибок

Как и у любого другого оборудования, у самодельных токарных станков есть свои особенности, которые необходимо учитывать при сборке и эксплуатации. К примеру, при работе с крупными деталями или при использовании мощного электродвигателя возникают сильные вибрации, которые могут привести к серьезным погрешностям при обработке детали. Чтобы избавиться от вибраций, ведущий и ведомый центры станка необходимо устанавливать на одной оси. А если планируется устанавливать только ведущий центр, к нему должен крепиться кулачковый механизм.

В настольных токарных станках своими руками по металлу не рекомендуется устанавливать коллекторный двигатель. Он склонен к самопроизвольному увеличению числа оборотов, что может привести к вылету детали. Это, в свою очередь, может привести к производственным травмам или порче имущества. Если же без установки коллекторного двигателя никак не обойтись, в комплекте с ним обязательно нужно устанавливать редуктор для понижения оборотов.

Идеальным вариантом двигателя для самодельного токарного станка является асинхронный. Он не увеличивает частоту оборотов во время работы, устойчив к большим нагрузкам и позволяет работать с металлическими заготовками с шириной до 100 мм.

Самое главное при работе на токарном станке — соблюдение техники безопасности

Правила установки и эксплуатации любого типа электродвигателя для токарного станка можно посмотреть в многочисленных видео-инструкциях в интернете. С их помощью вы не только избежите распространенных ошибок при сборке, но и сэкономите время и силы благодаря наглядности материала.

Техника безопасности при работе с самодельным токарным станком

При работе с конструкцией следует соблюдать определенные меры безопасности. Так, после сборки станка нужно осуществить проверку его работоспособности. Шпиндель должен вращаться легко и без задержек, передний и задний центры должны быть выровнены по общей оси. Центр симметрии вращающейся детали должен совпадать с осью ее вращения.

На любом видео токарного станка своими руками видно, что после монтажа электродвигателя он накрывается специальным кожухом. Последний служит не только для защиты оператора станка, но и для защиты самого мотора от попадания пыли, металлических частиц и грязи. Для станка, изготовленного на основе электродрели, такой кожух не нужен.

Полезный совет! Если вы планируете монтаж конструкции на основе мощного электродвигателя, то обязательно убедитесь в том, что для работы с ним хватает мощности вашей электросети. В домашних условиях лучше обойтись мотором от бытовой техники, который точно будет работать от напряжения в вашей розетке.

Пример токарного станка по металлу, собранного своими руками

Также следует придерживаться следующих правил безопасности:

1. Рабочий инструмент обязательно должен располагаться параллельно поверхности обрабатываемой заготовки. В противном случае он может соскочить, что приведет к поломке станка.
2. Если вы обрабатываете торцевые плоскости, деталь должна упираться в заднюю бабку. При этом очень важно соблюдать центровку, иначе вы рискуете получить бракованную деталь.
3. Для защиты глаз от металлических стружек и частиц можно соорудить специальный щиток или просто пользоваться защитными очками.
4. После работы конструкцию обязательно нужно чистить, удаляя металлические опилки и другие отходы производства. Внимательно следите за тем, чтобы мелкие части не попадали в электродвигатель.

Варианты модернизации самодельного токарного станка

Если вам нужен механизм, который сможет не только выполнять токарные работы, но и шлифовать, и красить заготовку, базовый станок можно легко модифицировать. Лучше всего делать это для конструкции на основе электродрели, так как заменить рабочую часть в ней проще всего.

Токарный станок может быть многофункциональным устройством в мастерской, с помощью которого можно выполнять различные работы, в том числе бытовые: заточку ножей, ножниц и пр.

Существует несколько популярных модификаций токарного станка по металлу. Как сделать конусообразное отверстие? Для этого к основанию необходимо прикрепить два напильника таким образом, чтобы они образовывали трапецию. После этого монтируется пружинный механизм, который обеспечивает подачу напильников вперед и под углом, что позволяет сверлить в детали конусообразные отверстия.

Кроме того, для работы с металлическими деталями разной длины можно сделать станок с разборной основой. При помощи нескольких досок или металлических уголков можно приближать или отдалять рабочий инструмент к креплениям, удерживающим деталь, а также менять размер зазора между креплениями. Удобнее всего делать такую конструкцию на основе обычного стола или верстака.

Если прикрепить к электродвигателю в качестве рабочего инструмента шлифовальный круг, при помощи станка можно заниматься не только полировкой поверхности детали, но и заточкой ножей, ножниц и других бытовых инструментов. Таким образом, токарный станок превращается в удобный многофункциональный механизм.

Создание токарного станка своими руками позволит получить оборудование, оптимально подходящее под нужды владельца

Сборка токарного станка в домашних условиях является достаточно простой задачей, которую еще больше упрощают многочисленные видео-инструкции и чертежи из интернета. При этом собрать конструкцию можно буквально из подручных частей, используя для этого старую бытовую технику и отходы монтажного и строительного производства.

Основное преимущество самостоятельной сборки – это экономия средств. Кроме того, стоит отметить возможность самостоятельно регулировать габариты и мощность устройства, чтобы приспособить его под свои нужды. Самодельный станок может быть не только большим, но и совсем миниатюрным, предназначенным для обработки мелких деталей.

Самодельный токарный станок по металлу своими руками

Статья — пошаговая инструкция по изготовлению токарного станка по металлу своими руками. Как сделать самодельный агрегат в домашних условиях?

1. Основная конструкция токарного станка
2. Как собрать токарный станок самостоятельно?

Применение токарного станка необходимо в автомастерских, в машиностроительной отрасли, в ремонтных цехах и учебных мастерских.

Стоимость станка высокая и не каждый цех или мастерская может позволить себе его приобретение. Зная, какие детали необходимы и как соединить все узлы в единый механизм, можно сделать его собственными руками.

Основная конструкция токарного станка

Токарный станок создается на базе станины, устойчивой и прочной, выдерживающей внушительные и серьезные нагрузки. На ней монтируется основная система механизмов и агрегатов.

Первые токарные станки  появились в XVIII веке, после изготовления суппорта. Русский изобретатель Андрей Нартов придумал механизм, который раскручивался при помощи маховика, а на самом станке все детали были выполнены из металла, включая винты, рейки, шкивы.

С развитием технологий,  был заменен ручной привод на механический.

Различают несколько видов станков по металлу, которые отличаются в зависимости от мощности, размеров и производительной силы:

1. Токарный станок по металлу настольного типа имеет максимальный вес до 100 кг и мощность до 400 Вт. Его применение актуально в небольших цехах и частных мастерских, в которых металлические детали обрабатываются и ремонтируются, а не производятся в больших количествах.
2. Токарный станок полупрофессионального типа чаще всего представляет собой симбиоз токарного, фрезерного и сверлильного оборудования, на котором изготавливают небольшие партии изделий. Мощность до 1000 Вт позволяет работать в производственном режиме.
3. Профессиональный токарный станок по работе с металлом оборудован, как правило, автоматическим программным управлением, имеет высокую массу и большую мощность. Используются станки этого типа на производствах и крупных предприятиях для обработки деталей до 3000 мм из различных по составу материалов.

Их дороговизна, крупные масштабы и высокие мощности неприемлемы для использования в домашних условиях или на предприятиях малого бизнеса. Альтернативным вариантом может быть их самостоятельная сборка, что позволит оперативно и качественно изготавливать детали и производить заготовки.

Как собрать токарный станок самостоятельно?

Для изготовления самодельного токарного станка  Вам понадобится:

• гидравлический цилиндр, вал от амортизатора;
• металлические валы, уголки, швеллеры и балки;
• цилиндрические направляющие;
• балки, труба, крепежные элементы;
• сварочный аппарат;
• электродвигатель, два шкива с ременной передачей.

В первую очередь изготавливаем основную рамную конструкцию с продольными направляющими. Для этого применяются два швеллера и два металлических стержня толщиной не менее 30 мм при рабочей зоне станка от 50 мм. Два продольных вала крепятся к двум швеллерам при помощи направляющих с лепестками. Каждый лепесток крепится к швеллеру болтовым соединением и сваркой.

Передняя бабка изготавливается из гидравлического цилиндра. В данном случае с толщиной стенки 6мм. По внутреннему диаметру с каждой стороны запрессовываются по два 203 подшипника. Внутри подшипников расположено отверстие диаметром 17мм, в котором помещается вал. В отверстие гидравлического цилиндра заливается смазочная жидкость. Под шкивом располагается гайка большого диаметра, которая предотвращает выдавливание подшипников.

Шкив подходит от стиральной машинки. По диаметру вал шкива должен совпадать с валом на двигателе. Тогда перестановкой шкивов разного диаметра можно изменять скорость вращения. Бабка устанавливается на металлическую балку.

Поперечный суппорт изготавливается из металлической пластины, к которой привариваются цилиндрические направляющие. В них вбиваются две направляющие, в качестве направляющих используется вал с амортизаторов. Для перемещения в поперечной плоскости на каждую направляющую одеваются плотно подогнанные втулки.

Резцедержатель изготавливается из двух толстых металлических пластин. Закрепляется на подставке из тормозных башмаков через металлическую гайку. Между собой пластины резцедержателя соединяются болтами.

Патрон для закрепления детали изготавливается из металлической трубы. Закрепление производится четырьмя болтами. Которые вкручиваются в предварительно наваренные гайки.

Для привода используется двигатель от стиральной машинки. В данном случае на 180Вт. Двигатель соединяется с передней бабкой посредством ременной передачи. Станок оснащается механизмом самонатяжения. Ремень натягивается под весом двигателя. Конструкция из уголков крепится при помощи навесов.

Все детали собираются в единую конструкцию. Токарный станок готов к эксплуатации.

Видео: изготовление токарного станка по металлу в домашних условиях (несколько частей).

Рекомендуем прочитать:

Установка резца на токарном станке

Какой фрезерный станок выбрать?

Установка патрона на токарный станок

Какой токарный станок выбрать?

Republished by Blog Post Promoter

Токарный самодельный мини станок по металлу своими руками

Предлагаем построить токарный станок по металлу своими руками с плавной регулировкой скорости вращения шпинделя.

Для создания такого небольшого токарного станка по металлу потребуются запчасти от разных неисправных электроинструментов.

Станок имеет небольшие размеры и мощный двигатель.

Изготовление регулятора скорости будет показано на шаге 5.

На видео ниже показана работа миниатюрного токарного станка по металлу на различной скорости. Соединительная муфта вызывает вибрацию, которая становится тем больше, чем больше число оборотов.

На шаге 9 имеется еще одно видео.

Шаг 1: Материалы

Вам потребуются некоторые специализированные узлы для самодельного токарного мини станка по металлу.

Основные из них выпускает компания Bosch Rexroth: механический алюминиевый профильный элемент, болты, шайбы, торцевые заглушки. Алюминиевый профиль имеет сечение 45*90 мм и длину 350 мм.

Опорные блоки можно приобрести на сайте VXB.COM. Номер детали Wh22A.

Подшипники 608ZZ тоже есть на этом же сайте. Для нашего проекта желательно использовать радиально-упорные роликовые подшипники, но подойдут и шариковые.

Мягкая моторная муфта с резиновой крестовиной с сайта PrincessAuto. com. Электродвигатель 12 В постоянного тока – от беспроводного триммера фирмы Black & Decker. Выключатель с регулятором скорости вращения от литий-ионной аккумуляторной 18-вольтовой дрели Milwaukee.

Остальные необходимые материалы для домашнего токарного станка по металлу будут указаны по мере их появления в инструкции.

Шаг 2: Делаем опоры

Показать еще 11 изображений

Внутренний диаметр опорных блоков равен 20 мм. Вам нужно рассверлить их до 22 мм под наружный диаметр подшипников. Это можно сделать при помощи ручной дрели или сверлильного станка.

Подшипники устанавливаются заподлицо с одной стороны блоков и закрепляются с помощью винтов на блоках.

В качестве пиноля на задней опоре используем коническое бурильное долото диаметром 12 мм, которое будет вращаться вместе с заготовкой. Диаметр зажимного хвостовика пиноля равен 6 мм. Для того, чтобы пиноль плотно вставлялся во внутреннее кольцо подшипника, диаметр которого составляет 8 мм, используем медную трубку-переходник.

В опору со стороны привода устанавливается гибкая полумуфта со шпилькой диаметром 8 мм. Нарежьте резьбу М8 в отверстии полумуфты, вкрутите шпильку и зафиксируйте двумя шестигранными гайками. Возможно, вам придется отрегулировать длину вала установкой на шпильку дополнительных шайб. Затем вставьте свободный конец шпильки в подшипник и зажмите его самостопорящейся гайкой. Постарайтесь собрать узлы как можно аккуратнее.

Шаг 3: Собираем станок

Показать еще 11 изображений

Установите собранные опорные блоки и угловые опоры для двигателя на профильное основание.

В качестве крепления для двигателя используйте металлическую пластину. Просверлите в ней отверстие под вал двигателя, а также отверстия для крепления к двигателю и к угловым опорам. Т.к. вал двигателя меньше отверстия во второй полумуфте, намотайте полоску алюминиевой фольги на вал и насадите на него полумуфту. Далее установите между полумуфтами резиновую крестовину, закрепите на раме-основании двигатель и подшипниковый опорный блок привода.

Зафиксируйте на раме при помощи болтов задний опорный блок.

Установите две дополнительные угловые опоры между опорными блоками. Они будут использоваться в качестве упора для инструмента. Торцы профильного основания можете закрыть специальными торцевыми заглушками.

Шаг 4: Изготавливаем 3-кулачковый патрон

Показать еще 4 изображения

Для изготовления 3-кулачкового зажимного патрона нужны навыки пайки или сварки.

В качестве основания патрона вам потребуется шайба увеличенного диаметра с отверстием 6 мм. Еще нужна гайка с резьбой М8 и установочный винт длиной 12 мм. Вкрутите установочный винт в гайку так, чтобы фаска болта выступала и по ней можно было выровнять отверстия в шайбе и гайке. Они не должны смещаться относительно друг друга. Спаяйте или сварите между их собой. Выверните установочный винт и переверните получившийся узел.

Поместите шестигранную М12 в центр шайбы и установите три шестигранные гайки М8 по трем граням гайки М12.

Припаяйте или приварите гайки М8 к шайбе и удалите М12. Очистите места пайки (сварки) от шлака и обработайте швы напильником. Загрунтуйте и покрасьте патрон в черный цвет (по желанию).

Вкрутите три зажимных винта М8 длиной 12 мм. Теперь у вас есть зажимной патрон с тремя кулачками. Перед работой на настольном станке полностью затягивайте зажимные винты, иначе при работе на высокой скорости обрабатываемую заготовку может сорвать.

Шаг 5: Делаем регулятор скорости вращения

Показать еще 11 изображений

В конструкцию станка рекомендуется добавить регулятор скорости вращения шпинделя, т.к. ротор двигателя крутится с огромной скоростью и, при работе на максимальных оборотах, это становится небезопасно.

Для изготовления регулятора вам понадобится кнопка-регулятор от аккумуляторного электроинструмента. Желательно найти кнопку без блокировки включения.

Соберите регулировочный механизм, как показано на фото. Детали для его изготовления можно найти в металлоломе. В качестве основы для регулировочного механизма можете использовать струбцину.

Посмотрите на регулятор. Вы можете заметить, что кроме толстых красного и черного провода, к нему подходят еще тонкие провода. Для работы регулятора необходимо питание 3,6 В подключить к тонким красному и черному проводам. Для этой цели добавим литий-ионную батарею напряжением 3,6 В, подключенную положительным полюсом – к черному проводу, а отрицательным – к красному (обратная полярность). Выключатель-регулятор работает так: чем сильнее его нажимать, тем выше скорость вращения ротора.

Выключатель имеет рычажок переключения направления вращения. Нужно выбрать такое направление, чтобы патрон при вращении накручивался на резьбу шпильки, иначе при работе станка он просто-напросто открутится.

Для изготовления регулятора используйте отрезок квадратного алюминиевого профиля Bosch Rexroth, несколько болтов М8 и рычаг, изготовленный из металлических обрезков с помощью сварки или пайки (см. фото). Выключатель приклейте к профилю. Регулировка осуществляется с помощью резьбового соединения М8. При завинчивании – кнопка-регулятор постепенно нажимается, и увеличивается скорость вращения ротора двигателя, а при выкручивании – кнопка постепенно отжимается, и скорость уменьшается. При полностью отжатой кнопке, подача питания на электродвигатель прекращается.

Батарейный отсек для литий-ионного элемента питания 3,6 В можно найти в разных устройствах, где такой элемент используется в качестве резервного источника питания, например, в датчике движения.

Провода от источника питания подключаются к нижней части регулятора (там-же, где и тонкие провода цепи управления). Двигатель подключается к клеммам в верхней части регулятора.

Шаг 6: Выбираем источник питания

Для работы станка потребуется напряжение не менее 10 В. Для этого нужно подобрать подходящий источник питания, например, на 12 В. Можете подключить 12-вольтовую батарею, если нет блока питания, но ее не хватит на долгое время работы.

Для обеспечения безопасности, закройте защитными кожухами вращающиеся части станка.

На фотографии можно видеть обработанную с помощью напильника алюминиевую деталь. Деталь была обточена на низкой скорости без охлаждения. Упор для режущего инструмента представляет собой болт М6, установленный в угловые опоры.

Если муфтовое соединение плохо сбалансировано, у станка будет большая вибрация, и его нужно будет жестко крепить на верстак.

Шаг 7: Конструируем двухосевой держатель инструмента

Показать еще 11 изображений

В качестве основания возьмите стальную заготовку размером 125*25*3 мм.

Еще понадобятся болты М8: два – длиной 150 мм и один длиной 200 мм с резьбой по всей длине.

Также нужны одиннадцать гаек М8.

Высверлите резьбу у 8 гаек сверлом на 8 мм. На 4 гайках сточите немного одну из граней. Наденьте по 3 просверленных гайки на два 150-миллиметровых болта и накрутите по одной гайке с резьбой на каждый. Две просверленных гайки наденьте на 200-миллиметровый болт.

Разложите все болты с гайками на стальное основание как показано на фото. Болты должны располагаться как можно более параллельно друг другу. Убедитесь, что две средние гайки на каждом из двух крайних болтов обращены сточенной гранью к пластине-основанию. Эти 4 гайки припаивать не нужно, т.к. они будут двигаться свободно по болтам (скользящие гайки). Крайние 6 гаек припаяйте (приварите) к пластине.

Выньте центральный 200-миллиметровый болт. Возьмите еще одну гайку, сточите немного одну грань и припаяйте эту гайку ребром, противоположным сточенному, в центре стальной квадратной пластины (см. фото).

Поместите эту квадратную пластину в центр нашей конструкции гайкой вниз, затем вставьте 200-миллиметровый болт обратно, вкрутив его в гайку на квадратной пластине. Болт нужно вставить слева-направо, чтобы свободная резьба болта была с правой стороны.

Расположите верхнюю пластину по центру крайних болтов, затем придвиньте скользящие гайки под углы этой пластины и аккуратно припаяйте их к пластине, следя за тем, чтобы они не припаялись к болтам.

Убедитесь, что квадратная пластина свободно перемещается по болтам. Вначале она может двигаться туго, пока шлак не отвалится.

Крайние болты не привариваются к основанию, а держатся на резьбе. Это делается для того, чтобы у них был небольшой люфт, который позволит свободнее перемещаться верхней пластине, если болты были установлены не достаточно параллельно.

Отрежьте концы крайних болтов заподлицо с крайними. Средний болт обрезать не надо, он будет являться винтом подачи.

Весь процесс изготовления, изложенный выше в этом шаге, нужно повторить для болтов М6. Вам понадобится 6 скользящих гаек, два болта длиной 60 мм и один – длиной 75 мм с резьбой по всей длине.

Высверлите 6 гаек сверлом на 6 мм. На 4 гайках сточите немного одну из граней. Наденьте 2 скользящие на каждый 60-миллиметровый болт и навинтите по одной с резьбой.

Наденьте 2 скользящие на 75-миллиметровый болт.

Уложите и выровняйте болты с гайками на верхней квадратной пластине перпендикулярно болтам М8. Убедитесь, что со сточенной гранью обращены этой гранью к поверхности пластины. Осторожно приварите 6 концевых гаек, не трогая скользящие.

Выньте центральный болт и обточите у него головку.

Отрежьте крайние болты заподлицо с припаянными гайками.

Поместите гайку с резьбой М6 в центр между крайними болтами и вставьте центральный болт через эту гайку головкой в сторону от вас, свободным концом с резьбой – к вам. Это будет верхний винт подачи.

Возьмите еще одну стальную квадратную пластину такого же размера, как и предыдущая. Просверлите отверстие в центре этой пластины и снимите у него фаску. Установите пластину по центру верхних салазок. Передвиньте скользящие гайки так, чтобы между ними было примерно 6 мм.

Приварите центральную гайку через отверстие на пластине. Попробуйте подвигать винт подачи. Он должен свободно перемещаться. Затем приварите или припаяйте боковые скользящие. Проверьте скольжение.

Приварите 4 маленьких болта головками по углам верхней пластины.

Изготовьте алюминиевую пластину с четырьмя отверстиями по краям, которыми она надевается и прикручивается к болтам на верхней стальной пластине. Режущий инструмент зажимается между верхней стальной и алюминиевой пластинами.

Винты подачи должны быть надежно зафиксированы, но не должны затягиваться. Для нижнего винта подачи используйте стопорную гайку и муфту (удлиненную гайку): накрутите их, стяните между собой, затем просверлите в гайке-муфте тонкое сквозное отверстие (которое должно пройти через болт в гайке). Вставьте в отверстие маленький гвоздь, обрежьте его до необходимой длины и заклепайте (см. фото). На верхний болт накрутите три гайки и припаяйте их к нему.

Чтобы закрепить получившийся держатель инструмента на станке, приварите 4 шайбы увеличенного диаметра к нижней пластине. Держатель будет прикручиваться к профилю винтами.

Загрунтуйте и покрасьте держатель в черный цвет.

Шаг 8: Настраиваем и регулируем станок

Возможно, вам придется отрегулировать высоту двигателя: резец должен находиться по центру обрабатываемой детали.

Желательно заменить фольгу, намотанную на вал двигателя под полумуфту, на подходящего размера втулку из мягкого металла. Это значительно уменьшит вибрации.

Шаг 9: Доработка станка

Со временем, можно будет сделать некоторые улучшения для вашего станка. Рекомендуется добавить второй подшипник в передний опорный блок.

Самодельные мини токарные станки по металлу

(Из книги Е. Васильева «Маленькие станки»)

Самоделкины из разных стран естественно не обошли вниманием и маленькие станочки. Вот несколько самодельных конструкций. В таких проектах обычно используются круглые шлифованные стержни в качестве направляющих, и потому такие конструкции часто напоминают легендарный Unimat DB/SL.

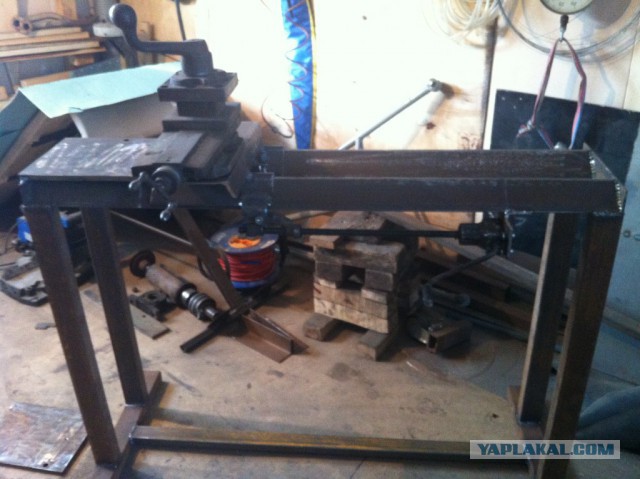

Пример самодельного станочка показан на фото (его основные корпусные детали изготовлены из алюминия).

В следующем токарном цыплёночке используется цанговый патрон с набором цанг от станка «Taig». На фото общий вид.

Дополнительные фото:

Передняя бабка,

Задняя бабка,

Шпиндель,

Суппорт

Цанги.

Как видим, простые в изготовлении круглые направляющие применяются во многих конструкциях. Но существует устойчивое мнение о слишком низкой жесткости такой конструкции. Возможно, это так, но у меня появилось подозрение — не миф ли это.

Может быть, направляющие и не виноваты во всех грехах, что им приписывают? Маленький станок любой конструкции, ну может за исключением промышленных станочков, имеет скромный запас жесткости. Например, я пользуюсь станками, где направляющие обычные, литые чугунные. И когда начинается свист и вибрация, я ищу причины в другом, подпираю деталь центром задней бабки, меняю режимы резания, меняю заточку резца и, в конце концов, нахожу какой-то приемлемый вариант и работаю. Но с проблемой низкой жесткости я и без круглых направляющих сталкиваюсь частенько. А вот если бы направляющие этих станочков были круглыми, возможно я бы пенял и плевался на них, не подозревая, что причина совсем не там.

Конечно, нет дыма без огня, но Юниматы DB/SL по-прежнему народ покупает очень охотно. И менять их ни на что не хочет, ни смотря на вроде бы низкую жесткость круглых направляющих. Кроме того, можно выполнить направляющие чуть потолще и покороче, как в станочке мастера.

Здесь описание и чертежи (http://www.chipmaker.ru/index.php?showtopic=211) этого самодельного станка. Ввиду дефицитности маленьких токарных патронов и их достаточно высокой стоимости, в станке применён сверлильный патрон вместо токарного.

Юрий Кимборович. Вид со стороны задней бабки

Юрий Кимборович. Привод                                         Юрий Кимборович. Механизм подачи

С форума:

Ю.К. — Немного подробностей о конструкции:

Направляющие — стержни передних стоек амортизаторов ВАЗ 2109 диаметром 22 мм, со стороны тонкой резьбы обрезаны и проточены под стандартную резьбу М14х1,5, с другой стороны она уже есть.

Пришлось заказать корпус шпинделя, ось и заднюю опору для направляющих. Отверстия для направляющих и оси шпинделя  делали с одной установки на координатке, от этого зависит точность. При сборке использовал прокладки из латунной фольги для установки направляющих. При следующих замерах выяснилось, что точность установки направляющих по оси шпинделя у задней опоры по горизонтали получилась 0,02 мм, по вертикали 0,05 мм. Для моих задач более чем нормально.

Для супорта использовал болванку с отверстием под втулки для передней направляющей. Болванка и втулки разрезаны и стянуты винтами для регулировки люфта. В задней отфрезерована ступенька, которой супорт опирается через латунную прокладку на заднюю направляющую. Снизу поджимается пластиной 3мм. На супорт сверху привинчен однокоординатный столик от какого-то оптического прибора. Выточил для него ходовой винт М6 латунную гайку и два упора практически вручную, сверху на столике прикручена  5 мм пластина и резцедержатель. Продольный ходовой винт из стандартной шпильки М12, их на строительных ранках продают, закреплен в латунных втулках на корпусе шпинделя и  задней опоры.

Задняя бабка сделана из куска 70 мм уголка, 12 мм пластины, в которой профрезерован треугольный паз под переднюю направляющую, и ступенька под заднюю, а также отрезка 20 мм стержня. Все это сварено «на глазок» но желательно поточнее. Затем бабка устанавливается на свое место. Нижний поджим на бабке регулируется так, чтобы она перемещалась вдоль направляющих с достаточно большим усилием. В патрон шпинделя зажимается сверло небольшого диаметра (я начал с 4 мм) и перемещая бабку к шпинделю, потихонечку, аккуратно просверливается в ней продольное отверстие. Затем берётся сверло больше на 0,5мм. и операция повторяется. И так до диаметра 6,7 мм. Приличная соосность гарантируется. Затем, в патрон вставляется метчик М8,  и поворачивая патрон воротком — нарезается резьба в задней бабке.

В принципе, вкратце все. Буду рад, если кому-то пригодится.

В задней бабке вращающегося центра у меня нет — когда нужно, использую каленый неподвижный центрик, который вставляется вместо сверла в цанговый патрончик задней бабки.

— Замечательная самоделка! На рынке видел токарные патроны диаметром 80 мм. Не влезет такой на Ваш станок?

Ю.К. — Насчет патрона — 80-й для него слишком большой и тяжелый. Когда-то советская промышленность для часовых станочков выпускала токарный патрон 60 мм и обозначался он С92. Видел такой на часовом станке, но найти такой раритет не удалось….

Чертежи сделаны до изготовления станка в довольно простом векторном редакторе Xara X. Просто мне когда-то пришлось много в нем поработать и работаю в нем довольно быстро. Оформлять пришлось так, чтобы было понятно тем, кому заказывал детали. А эскизы перерабатывались раз 15 в редакторе в поисках упрощения конструкции, прежде чем приступить к металлу. Что получилось сами видите.

В принципе, он у меня трудяга. Большой станок только купил и сейчас ремонтирую, а на этом вся мелочевка точится уже год. Вчера, кстати, для коробки передач большого станка на нем выточил десяток контровочных винтиков М6х8.

Если есть вопросы по конструкции — задавайте, буду рад ответить.

***

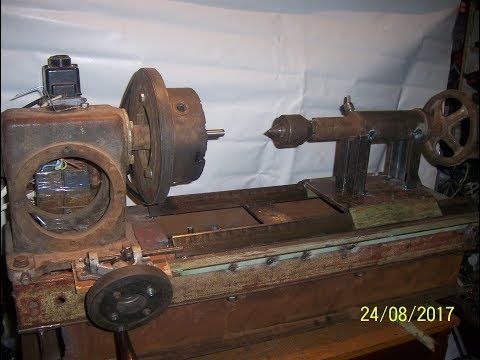

Кем-то начатая, но не доведённая до конца работа — самодельный токарный станочек (найден на даче). Возможно, ещё получит вторую жизнь, так как нашёл нового хозяина.

  Ещё одна самоделка, на этот раз собрана из готовых узлов разных станочков. На мой взгляд, получилась неплохая конструкция — только мотор добавить, да станину поставить на ножки. Фотография взята с Металлического форума.

Посмотрите и эту ссылку:

http://www.osipoff.ru/dump/forum. php?forum=37

и на ней раздел «Станки самодельные». Там много примеров разных конструкций, подобных той, что на фото.

Правда, с тем, что там написано про двигатели с постоянными магнитами, мол, такие двигатели крутятся стабильно, и якобы обороты зависят только от напряжения, я не согласен. При разной нагрузке такие двигатели, конечно же, меняют и частоту вращения. И при использовании в станочках нуждаются в стабилизации оборотов. Но это не беда — фотографии всё равно интересные, а стабилизатор оборотов изготовить — дело не очень хитрое и я ещё вернусь к этой теме чуть позднее.

Вообще весь сайт Андрея Осипова Электроника СТУДИЙНЫХ ВСПЫШЕК (http://www.osipoff.ru/) очень познавательный и интересный, причём именно этот сайт во многом послужил мне примером того, как можно сделать технический ресурс Интернета наглядным, интересным и информативным. Поэтому рекомендую его ресурс всем читателям, интересующимся не только станками, но, прежде всего, фотографией или электроникой.

Изготовить качественно узел шпинделя с подшипниками качения довольно сложно, но при не слишком больших нагрузках хорошо работают конические бронзовые втулки в сочетании со стальным шпинделем.

  Для смазки таких втулок используются специальные маслёнки. Вот фото таких маслёнок на японском токарном Eguro и справа подобная маслёнка крупным планом.

подготовка к работе и процесс изготовления

Чтобы работать с древесиной, одних простых приспособлений может быть мало. Поэтому иногда возникает потребность в токарном станке для этих целей. Многие люди думают о покупке этого оборудования. Но зачем покупать станок, если можно создать его своими руками.

Домашний токарный станок, сделанный самостоятельно, поможет вам серьезно сэкономить на покупке такого прибора на рынке специального оборудования.

• Подготовка к работе
• Процесс сборки станка

Подготовка к работе

Сейчас узнаем, что понадобится для работы по изготовлению токарного оборудования своими руками.

Рекомендация: в качестве привода можно применять старое приспособление по заточке кухонных ножей. Самое важное, чтобы модель была рассчитана на применение двух точильных камней.

Такой прибор вполне подойдет в качестве передней бабки оборудования. А для задней всегда можно использовать какие-то детали мощной электродрели, которую не жалко.

Чтобы основа была крепкой, в качестве станины стоит взять толстостенный металлический профиль. Перед работой нужно сделать точный чертеж станка. Лучше потратить много времени на работу с бумагами и схемами, чем потом из-за одной ошибки тратиться на поиск новых комплектов или расходного сырья.

Когда чертежи и рисунки сделаны, можно переходить к работе. Но без следующих инструментов вам не обойтись:

• Ручная электрическая дрель и сверла с разным диаметром.
• Напильники с качественным покрытием различной зернистости.
• Болгарка и специальные диски для шлифования и резки.
• Маленький сварочный аппарат — электрический, который может работать с диодами «двойкой» и «тройкой».

Что касается расточников, вам понадобятся:

• Швеллер;
• Металлический угол с крепкими стенками;
• Две трубы с различающимся диаметром, чтобы первая труба могла пропускать сквозь себя вторую трубу.
• Полосы стальные — 2 и 4 см.
• Гайки, шурупы, болты и иные детали для крепежа.
• Ремень для наложения на привод.

Своими глазами информацию воспринимать легче, поэтому просмотр обучающих видео и прочтение инструкций поможет вам уберечь себя от множества проблем, которые могут быть связаны с неправильным пониманием правил работы, последовательности действий и т. д.

Привод для заточки ножей отлично подойдет в качестве электрического привода для вашего агрегата. Дело в том, что там есть четыре крепкие шайбы, которые созданы из качественных металлических сплавов. Две из них дадут вам шанс изменять комплектующие электроточильного камня, применяя различные по диаметру диски. Благодаря этому мастер сможет поменять скорость оборотов своей заготовки.

Чтобы принудить вал начать движение, применяются шкивы. Они могут иметь разный диаметр, чтобы получать определенную скорость вращения: 800, 2000, 3000 оборотов/мин.

Совет: чтобы облегчить себе жизнь и работу на агрегате можно, сделать один совмещенный шкив, у которого будет пара валов для ременной передачи. Это поможет быстро и без огромных усилий, перекидывая ремень на один из них, поменять скорость вращения изделия в зажимах агрегата.

Процесс сборки станка

Начнем создавать станину, заднюю бабку и подручник.

Задняя бабка будет сделана из патрона и внешней части, снятых с корпуса ненужной электрической дрели. Чтобы такие устройства работали долго и не ломались через год после использования, лучше всего брать дрель с металлической поверхностью.

Чтобы ваш самодельный агрегат стоял ровно, не шатался и не прибавлял тем самым проблем в работе, стоит уделить немного внимания изготовлению стойки. Она ставится на станине так, чтобы у оператора позже была возможность передвинуть узлы станка по оси продольно. Патрон же поможет выполнять большие продольные нагрузки. И это отлично сказывается на применении такого элемента во всей конструкции.

Привод также необходимо монтировать на качественной пластине. Она будет ставиться на столе. Создавать ее необходимо с учетом передвижения оператором в момент выполнения каких-либо действий на агрегате. Получается, что у пользователя появится возможность менять скорость вала, который находится на передней бабке.

Не забывайте установить суппорт. Это устройство будет поставлено для ровного передвижения вдоль и поперек вашей станины специального станка. Вот тут как раз и необходимы две трубы с различным диаметром, чтобы его сделать в домашних условиях. На нем будет находиться подручник, который послужит упором для резцов.

Когда все будет сделано, не забудьте зайти в магазин строительных материалов и осветительных устройств, чтобы приобрести для себя небольшой листик прозрачного пластика и лампу. Пластик понадобится для защиты вас от стружки и щепок, которые будут вылетать во время обтачки и заточки оборудования. А лампа может помочь вам быстрее справляться с работой.

9 Самодельные токарные станки по дереву Чертежи, которые легко сделать своими руками

Пользоваться токарными станками по дереву может быть очень весело, а создание собственных ручек, шахматных фигур, деревянных украшений или самодельных чаш подарит вам чувство большой гордости и достижения. Проблема в том, что цена даже многих токарных станков начального уровня настолько высока, что это может быть дорогим хобби.

Однако есть одно решение — если у вас есть необходимые навыки — построить свой собственный. Если вы относитесь к тому типу людей, которые не уклоняются от задачи «сделай сам», вы можете построить свой собственный токарный станок дома за небольшую часть цены. Если вы заинтересованы в том, чтобы попробовать, мы посмотрели в Интернете, чтобы предоставить вам планы на 9самодельные токарные станки по дереву вы можете легко сделать своими руками.

Содержание

1. История токарных станков и план их изготовления

Если вы ищете план изготовления деревянной планки своими руками в домашних условиях, это отличное место для начала. Владелец этой страницы не сразу бросается со схемами и инструкциями — во-первых, он уделяет время тому, чтобы представить концепцию токарного станка и дает вам представление о его истории на протяжении многих лет.

После того, как вы закончите с этим и будете готовы приступить к работе, вы найдете подробные инструкции о том, как построить свой токарный станок, список необходимых материалов и информацию о том, где их купить. Вы также найдете множество четких фотографий и диаграмм, показывающих, что именно вы должны делать на каждом этапе.

Нажмите здесь для получения подробной информации

2. Деревянный токарный станок из дерева

Вот еще один отличный проект, которым хотел поделиться один домашний мастер. Его идея состояла в том, чтобы построить токарный станок по дереву, используя дерево в качестве основного материала. Для эксперимента он даже использовал дерево для подшипников, хотя и объясняет, что при желании их можно заменить шарикоподшипниками.

Как он объясняет во введении к проекту, одна из проблем изготовления деревянного станка по дереву заключается в том, что он вибрирует гораздо сильнее, чем тяжелая чугунная версия. Однако, как он предлагает, вы можете уменьшить это до некоторой степени, закрепив его на прочном верстаке.

Есть несколько разделов, в которых вы можете прочитать о том, как построить токарный станок, как владелец сайта улучшил его с течением времени, а также некоторые примеры объектов, для изготовления которых он использовал свой токарный станок.

Все очень четко объяснено с большим количеством изображений, чтобы продемонстрировать, что он сделал, и что вам нужно будет сделать, если вы хотите попытаться скопировать это. Впечатляющая конструкция своими руками и очень полезный ресурс.

Подробнее

3. Мини токарный станок из дрели

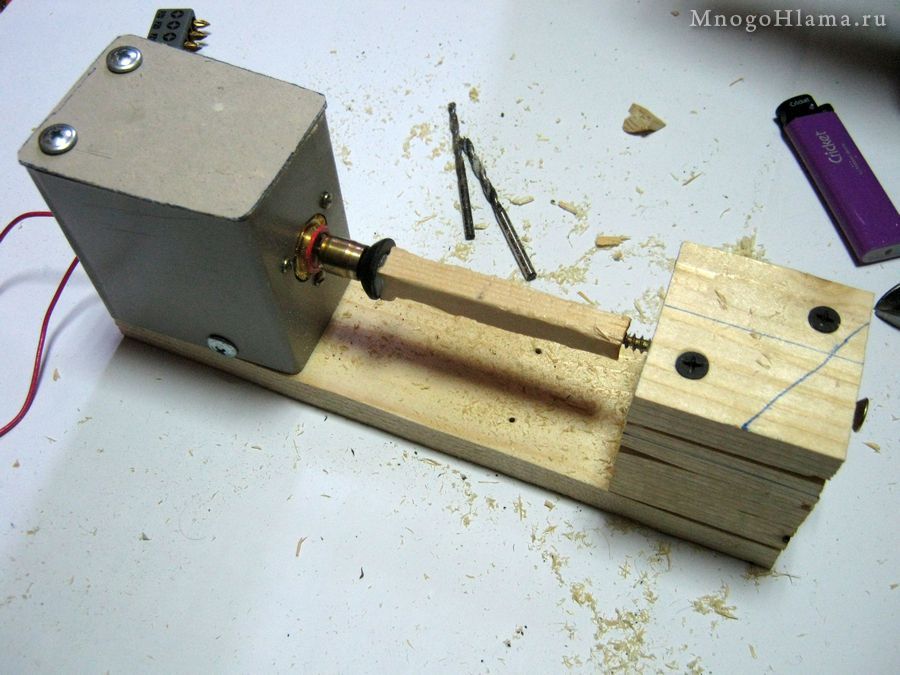

Гениальная идея от очень творческого мастера. Нет необходимости в сложном оборудовании, если вы хотите сделать простой мини-токарный станок по дереву дома — все, что вам нужно, это обычная дрель.

Это не даст вам инструмент, который можно использовать для токарной обработки больших мисок или изготовления домашней мебели. Однако, если вы хотите попробовать свои силы в токарной обработке дерева и у вас нет денег, чтобы потратить их на дорогой готовый токарный станок, это может быть решением, которое позволит вам попробовать его, не прожигая дыру в кошельке.

Все инструкции взяты из видео на YouTube — текста нет. Как объясняет парень в видео, у него нет токарного станка, и он даже никогда его не имел, но он просто решил, что все равно хочет попробовать его сделать.

Идея настолько проста, что любой, кто считает себя хоть немного умелым, должен легко воспроизвести дизайн. Это еще один умный способ сделать небольшой токарный станок из материалов и оборудования, которые, вероятно, уже есть у вас дома.

4. Самодельный токарный станок старшеклассника

Вот пример, который посрамит многих любителей DIY. Это большой мощный токарный станок по дереву, сделанный старшеклассником из кусков металлолома и другого хлама, валяющегося у него дома.

Как он объясняет во введении, после того, как вы купили различное оборудование, которое вам нужно, например, патроны для токарных станков по дереву и подставки для токарных станков по дереву и т. д., многие токарные станки, сделанные своими руками, не станут намного дешевле. чем некоторые из токарных станков, которые вы можете купить. Вместо этого автор этого поста решил сделать токарный станок, который не требовал бы фрезеровки или литья и не требовал бы покупки каких-либо дорогих компонентов.

Как он продолжает объяснять, этот план является скорее объяснением его мыслительных процессов, чем пошаговым руководством. Он надеется, что если кто-то еще захочет использовать его идеи, то таким образом будет легче адаптировать их к индивидуальным обстоятельствам и доступным материалам.

В общем, это явно очень впечатляющая личность, у которой впереди долгая карьера в сфере самоделок. Отличная работа!

Щелкните здесь для получения подробной информации

5. Обучающее видео по токарному станку по дереву

Вот еще одно видео, которое мы нашли на YouTube, которое покажет вам все, что вам нужно знать, чтобы сделать высококачественный токарный станок из дерева. Нам нравится, как снято видео – все грамотно объяснено и наглядно показано. Темп видео также почти правильный, чтобы держать вас заинтересованным и сосредоточенным.

Что особенно хорошо в этом плане, так это то, что после измерения досок для раскроя вам не нужно измерять снова, потому что все подходит друг к другу. Это похоже на сборку плоской мебели, за исключением того, что вы все сделали сами.

Когда вы дойдете до видео, вы увидите, что это еще один токарный станок с дрелью, что делает его недорогим в сборке, поскольку вам не нужно покупать дорогой двигатель для его работы. Затем он также продолжает объяснять, как он улучшил дизайн, давая вам полезные советы, которые можно взять на вооружение, даже если вы не полностью следуете его дизайну.

Отличное видео и хорошо сделанный токарный станок. Нам понравилось это.

6. Токарный станок профессионального уровня с чертежами

Вот еще одно видео на YouTube, демонстрирующее, как собрать токарный станок в своей мастерской. Как видите, этому токарному станку требуется определенное количество специального оборудования, чтобы придать дереву нужную форму, но результаты получаются исключительными.

В видео нет разговоров — просто кто-то демонстрирует все, что нужно делать (слегка ускорено, чтобы не надоело смотреть!). Тем не менее, чертежи этого токарного станка также доступны для скачивания, так что, имея вместе чертежи и видео, вам будет легко следить за всем.

Если у вас есть доступ к необходимому оборудованию для резки дерева и вы обладаете необходимым опытом для выполнения работы, это план, который предоставит вам высококачественный токарный станок по дереву за небольшую часть цены, которую стоило бы купить его в магазин.

7. Простой мини-токарный станок

Вот еще одно найденное нами видео, которое должно дать вам еще несколько идей и немного вдохновения о том, как сделать токарный станок по дереву в домашних условиях. Для этого вам придется купить несколько деталей — например, двигатель. Но ничто из этого не должно стоить слишком дорого по сравнению с тем, что вам нужно будет заплатить за токарный станок, купленный в магазине.

Это еще одно видео без слов, но все очень четко продемонстрировано, поэтому за ним будет достаточно легко следить, если вы знаете, как ориентироваться в мастерской. Единственное, что мы можем сказать об этом видео, это то, что мы не уверены в выборе музыки…

8. Видео и схемы токарного станка по дереву

В этом видео вы увидите, как нарезать детали, чтобы построить собственный токарный станок из фанеры. Опять же, все наглядно продемонстрировано и легко отслеживается, а планы доступны на веб-сайте ниже.

Это еще одно видео, которое нам понравилось, и результаты нам тоже нравятся. В этом видео показано, как с помощью соответствующего оборудования и небольших ноу-хау своими руками вы можете построить высококачественный и эффективный токарный станок по дереву, не тратя целое состояние.

9. Экспериментальный токарный станок из обрезков

Хотя некоторые из приведенных выше видео могут противоречить духу истинного DIY в том смысле, что проекты слишком профессиональны, это видео — полная противоположность. Здесь у нас есть видео, демонстрирующее, как кто-то сделал экспериментальный токарный станок исключительно из обрезков, которые они нашли в своей мастерской.

Хорошо, возможно, это не те фрагменты, которые у вас дома охотно валяются, но практически все, что использовано в видео, — мусор. Конечно, это зависит от того, как вы относитесь к «сделай сам» и что это на самом деле означает, но многие люди одобрят то, как эти ребята спасают много старого лома и перерабатывают его во что-то совершенно новое.

Более того, в результате получился очень впечатляющий токарный станок, способный отлично выполнять свою работу. Посмотрите видео, чтобы убедиться в этом сами.

Вдохновляющие планы, видео и идеи

Когда мы зашли в Интернет, чтобы посмотреть, что делают другие люди, мы обнаружили, что есть много людей с большим творческим потенциалом и некоторыми серьезными навыками. Вы можете шаг за шагом скопировать один из этих станков или попробовать объединить идеи во что-то новое. Однако, что бы вы ни делали, есть множество вариантов, которые обойдутся намного дешевле, чем покупка дорогого токарного станка в магазине.

Не забудьте приколоть!

Как построить токарный станок по дереву

Опубликовано: 22 апреля 2021 г. · Обновлено: 26 июля 2021 г. автором Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход с рекламы

Построить токарный станок по дереву не так уж сложно, если правильно руководство, инструменты и материалы под рукой, вы сможете сделать один. Это может занять некоторое время, но конечный продукт полностью стоит потраченного времени.

В этой статье мы собрали 20 чертежей токарного станка по дереву своими руками, которые покажут вам, как сделать свой собственный токарный станок по дереву. Готовы ли вы построить один? Ознакомьтесь с планами ниже и сделайте свой выбор.

1. Мини-токарный станок по дереву своими руками

При изготовлении токарного станка основной его частью является основание. Основа этого дерева сделана из трех 1/2-дюймовых еловых фанер, соединенных вместе полиуретановым строительным клеем. Две доски скрепляются вместе, чтобы дать им высохнуть. Затем изготовьте пазы и переднюю бабку. клей, рулетка, настольная пила и наждачная бумага.0003

Щелкните для получения более подробной информации

2. Самодельный токарный станок по дереву

Материалы, необходимые для изготовления этого токарного станка по дереву своими руками, включают доски из тополя, сосну, двигатель переменного тока, блок подшипников, длинные болты, гайки, шайбы, шкивы, винты, и клиновидный ремень. Начните с изготовления основания токарного станка, вырежьте и соберите по 2 части досок из тополя и сосны таким образом, чтобы у вас получилось две рейки и две ножки. Затем изготовьте упор для инструмента, переднюю и заднюю бабки.

Щелкните для получения более подробной информации

3. Как собрать токарный станок по дереву

Создание электроинструмента своими руками — это очень здорово. Улучшает навыки работы с деревом. Вот еще один мощный инструмент, который очень важен в области деревообработки. Соберите материалы и инструменты, необходимые для проекта, затем вырежьте детали корпуса и передней бабки. Соберите базу, и все готово.

4. Самодельный сверлильный станок по дереву

Изготовлен из твердой древесины, резьбовых болтов, тройниковых гаек, длинных толстых болтов, сверлильного станка, ножовки, напильника, отвертки, винтов, подшипников, измерительной ленты, зажимов, настольного райдера, и шайбы. Сначала соберите шпиндель, снимите одно колесо с валом в сторону от ступичного подшипника. После этого соберите приводной центр и выровняйте их, и все готово.

Нажмите, чтобы узнать подробности

5. Как сделать токарный станок по дереву

Материалы, необходимые для сборки этого станка по дереву, включают металл, старый велосипед, дрель, паяльник, рулетку и пилу. Разберите старый велосипед и снимите с него металлический стационар. Затем соберите другие материалы и начните строить токарный станок. Это очень просто и дешево, потому что большинство материалов являются переработанными.

6. Деревянный токарный станок «сделай сам»

Он изготовлен из дерева, столярного клея, шурупов, дисковой шлифовальной машины, зажимов для штанг, рабочего стола 3 в 1, кулачкового космоса, С-образных зажимов с длинным вылетом, сверлильного станка, направляющей сверла, деревянных ручек, и деревянные тиски. Начните с вырезания всех необходимых кусков дерева. Сделайте надрезы на основе и приклейте к ней перекладины купола. Соберите переднюю и заднюю бабки, и все готово.

7. Самодельный токарный станок по дереву

Этот токарный станок по дереву сделан из фанеры, дерева, шурупов, дрели, шлифовальной машины и клея. Начните с того, что сделайте два отверстия в фанере, затем прорежьте отверстия, чтобы сделать более длинное отверстие. Затем прикрутите два длинных бруска к обеим сторонам фанеры. Сделайте аналогичную, но небольшую коробку в качестве крепления для дрели. Просверлите отверстия в деталях, окружающих дрель, и прикрепите деревянный брусок перед дрелью в качестве держателя.

8. Как сделать мини-токарный станок

Это сделано из дерева, клеевых шурупов, дрели, болтов, шайб, гаек, подшипников скейтборда, маркера, торцовочной пилы и ящика для нарезки. Начните с вырезания всех кусков дерева, необходимых для основания и подручника. Затем соберите основание и подручник. Соберите переднюю бабку и прикрепите ее к токарному станку. Это очень просто и понятно.

9. Подставка для токарного станка по дереву своими руками

Материалы, необходимые для этой подставки для токарного станка по дереву своими руками, включают фанеру, клен, стопорные ролики, винты, токарный станок JET, параллельные зажимы JET, приспособление для карманных отверстий, приспособление для шарниров, циркулярную пилу, настольную пилу. , эксцентриковая шлифовальная машина, фрезер и аккумуляторная дрель. Четко определенный план очень важен для этого проекта. Тем не менее, вы можете скачать план этой стойки токарного станка, нажав на ссылку ниже. Как только вы получите план, начните с создания шкафа для подставки, а затем сделайте выдвижной ящик для хранения.

Щелкните для получения более подробной информации

10. Как сделать пеногенератор из дерева

Он сделан из сосны, тополя, болтов, шайб, гаек, шкивов, блока подшипников и двигателя. Начните с изготовления основания токарного станка, затем подручника, задней бабки и передней бабки.

Щелкните для получения более подробной информации

11. Изготовление токарного станка по дереву своими руками

Начните с изготовления основания станка. Соедините две березовые фанеры толщиной 3/4 дюйма, но в качестве альтернативы вы можете использовать еловую фанеру толщиной 3,5 дюйма. Выберите любой из вариантов и соедините детали строительным клеем. Затем изготовьте упор для инструмента, заднюю бабку, переднюю бабку и другие части токарного станка.

Щелкните, чтобы получить более подробную информацию

12. Мини-токарный станок по дереву своими руками

Для этого вам понадобится МДФ, длинные болты, винты, гайки, шайба, ремень, шкивы, дрель, наждачная бумага и рулетка. Сделайте базу для токарного станка, изготовьте подручник и заднюю бабку. Как только это будет сделано, сделайте переднюю бабку, и все готово.

Щелкните для получения более подробной информации

13. Токарный станок по дереву своими руками

Он сделан из металла, паяльника, электрической шлифовальной машины и краски. Начните с разрезания металла на куски, затем соберите каркас для основания и прикрутите их паяльником. После этого приступайте к сборке машины на базе.

14. Самодельный мощный токарный станок

Этот токарный станок по дереву сделан из дерева, металла, паяльника, торцовочной пилы, клея, электрической шлифовальной машины и винтов. Разрежьте древесину на куски и привинтите стальной стержень к основанию. Приклейте подставку для инструмента на основание перед металлическим стержнем. После этого прикрепите другие компоненты, и все готово.

15. Токарный станок по дереву своими руками

Материалы, необходимые для сборки этого токарного станка по дереву, включают фанеру, ножовку, шкивы, двигатель, шлифовальную машину, дрель, винты и стальной стержень. Начните с изготовления крепления для двигателя. Сделайте кабину для мотора из кусочков деревянных брусков, затем соберите шкив и соедините все вместе.

16. Как сделать токарный станок

Этот токарный станок сделан из металла, паяльника, составных зажимов и наборов для пайки. Начните с разрезания металлического стержня на части, затем просверлите отверстия на обоих краях металлических частей. Прорежьте отверстия паяльником, чтобы получилось одно длинное и широкое отверстие. Соберите другой компонент токарного станка на металлическом стержне, и все готово.

17. Самодельный токарный станок по дереву

Материалы, необходимые для изготовления этого большого дерева своими руками, включают дерево, старый двигатель и зубчатые колеса. Начните с изготовления основания токарного станка, затем сделайте пазы и заднюю бабку. Соберите бабку и соедините все вместе.

Щелкните, чтобы получить более подробную информацию

18. Как построить токарный станок по дереву

Материалы, необходимые для этого, включают деревянный брусок, металлический стержень, шурупы, дрель, деревянную доску и двигатель. Он очень прост и быстр в настройке, на сборку уходит до 30 минут. Просверлите отверстия в центре нижней части деревянного бруска, затем соберите два бруска на деревянной доске с помощью шурупов с обоих краев. Пропустите металлический стержень через отверстия в третьей части, которая является самой высокой, затем проденьте металлический стержень через отверстия в блоке по обоим краям доски.

Щелкните, чтобы получить более подробную информацию

19, Как сделать токарный станок по дереву с нуля

Материалы, необходимые для этого токарного станка по дереву своими руками, включают шкивы, ремни, двигатель, фанеру из балтийской березы, винты, дюбели, клей, болты, гайки. , шайбы и торцовочная пила.

Склейте вместе 3 куска фанеры для шкива перед двигателем, просверлите большое отверстие в центре и проденьте его через двигатель, сделайте вокруг него канавку и поместите ремень в канавку.

Затем просверлите два отверстия рядом друг с другом на 4 кусках фанеры и соедините их дюбелями через отверстия. После этого сделайте большое отверстие в центре шкива и прикрепите их к задней части мотора. Руководство по созданию этого с нуля можно найти по ссылке ниже.

20. Как сделать мини-токарный станок за 3 минуты

Этот мини-токарный станок очень прост в настройке. Его делают из куска деревянной доски, деревянного лома, дрели, наждачной бумаги и дюбелей. К краям досок заранее прикрепите два деревянных кирпича. Затем обведите форму сверла на противоположной стороне доски. Плотно прикрутите сверло к форме и приклейте перед ней один деревянный кирпич. Таким образом, у вас есть токарный станок по дереву.

Заключение

Мы подошли к концу этой статьи о чертежах токарного станка по дереву своими руками, не стесняйтесь выбирать из нашего списка. Если у вас есть какие-либо вопросы или предложения, вы можете использовать раздел комментариев ниже, чтобы связаться с нами. Спасибо, что зашли!

Соберите простой самодельный токарный станок по дереву с небольшим бюджетом – Новости Матери-Земли

Для большинства из нас создание эффективной домашней мастерской – это вопрос терпеливой покупки оборудования в течение длительного периода времени. Правда, новые ручные инструменты обычно можно приобрести быстро, но больших настольных станков достаточно для того, чтобы отправить мастера-любителя на гаражные распродажи в отчаянных поисках выгодной сделки.

Рассмотрим токарный станок по дереву: базовые модели стоят более 300 долларов, и даже подержанное оборудование стоит почти столько же. . . тем не менее, этот инструмент настолько универсален, что обычно он одним из первых находит место в серьезной мастерской по дереву. К счастью, обычный токарный станок — без большого количества причудливых функций — является настолько прекрасным примером простой конструкции, что мастер-инструменталист-любитель должен быть в состоянии самостоятельно собрать копию дешевого подвала. Чтобы доказать именно это, исследователи MOTHER EARTH NEWS Деннис Беркхолдер и Робин Брайан взялись за дело и придумали простой самодельный токарный станок по дереву.

Функциональный инструмент

На первый взгляд деревенская интерпретация знакомого станка кажется не более чем игрушкой. Но несколько наших сотрудников с некоторым опытом работы с деревом, к их чести, подвергли токарный станок ряду испытаний, и все согласны с тем, что токарный станок с деревянным каркасом полностью способен справиться с большинством основных работ по формовке и отделке, с которыми сталкивается случайный человек. ремесленник . . . по крайней мере, пока он или она не сможет позволить себе более обычную машину.

Станина нашего бюджетного токарного станка представляет собой обработанный под давлением брусок 4 X 4, поддерживаемый двумя короткими 3/4-дюймовыми ножками из фанеры (мы рекомендуем обработанный пиломатериал для станка 4 X 4, потому что он обычно тяжелее и точнее, чем его необработанный аналог). Передняя бабка состоит из несущей оправки, установленной на проставке 4 X 4, и задняя бабка устроена аналогично. . . за исключением того, что его центр прикреплен к стержню с резьбой, снабженному маховиком. Шпиндель передней бабки приводится в движение через клиновидный ремень от двухскоростного двигателя стиральной машины. . . а подручник представляет собой регулируемый каркас из стального уголка с прорезями, закрепленный на станине.

Просто чтобы посмотреть, во сколько обойдутся комплектующие для станка, если все, кроме двигателя, бывшего в употреблении, покупать прямо с полок хозяйственного магазина, мы перечислили каждую деталь и получили общую сумму в 57,16 долларов. Однако, поскольку Деннис и Робин на самом деле собрали инструмент в основном из разбросанных по цеху вещей (подвиг, который, вероятно, будет не так уж сложно воспроизвести на вашем собственном рабочем месте), весь токарный станок облегчил нашу кассу всего на 35 долларов или около того. Конечно, моторный привод, если его купить новым, будет стоить не менее 50 долларов. Но вместо этого легко спасти рабочий блок от стиральной машины на пенсии (наша стоит всего 10 долларов).

Поиск материалов

Если вы хотите собрать свой собственный токарный станок с низкой стоимостью, вам сначала нужно придумать двухскоростной двигатель стиральной машины мощностью 1/2 лошадиной силы с вращением по часовой стрелке (если смотреть на него с конца вала). ). Наша модель с расщепленной фазой, взятая из Whirlpool, вращается со скоростью 1725 и 1140 оборотов в минуту (об/мин), хотя аналогичный реверсивный двигатель с возможностью двух скоростей (есть в некоторых стиральных машинах Norge, Speed ​​Queen, Whirlpool, Kenmore и Maytag) также будет работать, если вы подключите его для вращения в правильном направлении. Другими важными деталями, которые вам необходимо приобрести, являются оправка подшипника с оправкой 1/2″. . . прямой, 6′, обработанный давлением 4 X 4 . . . и шкивы, соответствующие валам двигателя и оправки, которые обеспечивают понижение скорости от 2/3 до 3/4. (Наш 2-дюймовый моторный шкив приводит в движение 3-дюймовое колесо оправки, поэтому наш понижающий коэффициент равен 0,666, или 2/3.)

После того, как вы соберете эти ключевые компоненты, вы сможете найти, изготовить или купить оставшиеся детали, указанные в списке материалов. . . и приступаем к сборке кровати. 3/4-дюймовые фанерные ножки просто приклеены и привинчены к концам 4-футовой секции вашего 4 X 4, а основание двигателя шарнирно закреплено из-под станины в том месте, которое будет левым задним углом станка. На этом этапе вы можете разрезать то, что осталось от 4 X 4, на одну длину 8 1/4 дюйма и две длины 6 дюймов и приклеить самую длинную из этих частей к верхней части станины со стороны двигателя, чтобы она служила передней бабкой. Два зажима передней бабки, сделанные из кусков фанеры размером 3/4″ X 5 1/2″ X 7″, удерживают этот блок на станине с каждой стороны.

Оправка подшипника крепится болтами непосредственно к поверхности передней бабки, идеально параллельно длине станины и таким образом, что ее концы полностью выходят за концы бабки. С временно размещенным на валу шпинделя большим шкивом можно расположить двигатель для монтажа, используя угловые кронштейны, меньший шкив и расчетную длину ремня в качестве направляющих.

После крепления двигателя к навесной платформе несложно выбрать и установить приводной ремень нужной длины. После этого между фанерным основанием и ножкой под ним можно прикрутить небольшой талреп с проушиной, чтобы обеспечить пошаговую регулировку по мере растяжения приводного ремня. Но не останавливайтесь на этом: защита ремня, сделанная из продолговатого куска фанеры толщиной 1/4″, с соответствующими отверстиями, сделанными для валов двигателя и оправки, должна быть приклеена и прибита к концу ремня. бабка . . . и подходящую крышку (мы использовали двухлитровую пластиковую бутылку из-под безалкогольных напитков, которая была расколота, а затем сложена внахлест посередине) должна быть аналогичным образом прикреплена к краям этой деревянной пластины. Завершите систему привода, защитив двигатель картонной крышкой, привинченной к его основанию. . . подключение его проводов через однополюсный двухпозиционный тумблер, как показано на прилагаемой схеме. . . и установка этого двухскоростного регулятора в стандартную распределительную коробку, подвешенную под кроватью.

Задняя бабка токарного станка

Чтобы токарный станок мог принимать шпиндели различной длины, задняя бабка должна иметь возможность скользить по станине и фиксироваться в любом заданном положении. Мы предусмотрели это, установив удлиненные фанерные зажимы на склеенные вместе блоки задней бабки, а затем с помощью простого болта и колеса зажали станину между этими захватами. Пружина сжатия, зажатая внутри скобы и вокруг болта, толкает зажимы, а простой датчик натяжения (сделанный из дюбеля длиной 1/2 дюйма, прикрепленного к одному зажиму и пропущенного через отверстие в другом) показывает степень захвата. .

Шток задней бабки представляет собой не что иное, как секцию резьбового стержня 1/2″ X 9″, прикрепленную к ложе двумя полыми фланцами 1/4″. Сначала мы нарезали эти крепления, чтобы принять резьбу стержня 1/2-20, затем просверлили отверстие 3/4 дюйма в верхнем блоке задней бабки длиной 6 дюймов на 1 5/16 дюйма ниже его верхней поверхности и по центру между двумя его сторонами. Нижний блок задней бабки, размеры которого должны быть примерно 2 3/8″ X 3 1/2″ X 6″, определяет высоту центра задней бабки, хотя увеличенное отверстие плунжера позволяет осуществлять точную регулировку. Конечно, вашей конечной целью здесь является установка центров передней и задней бабки в одной плоскости для точного точения, поэтому вам, возможно, придется немного изменить заданные размеры, чтобы они соответствовали высоте центра вашей конкретной оправки.

Когда фланцы пола прикручены болтами к отверстию задней бабки с установленным домкратом, вы можете прикрепить замок штока и маховик. Замок представляет собой кусок плоской ложи диаметром 1/8″, просверленный и нарезанный так, чтобы он соответствовал резьбовому стержню и сместился, чтобы образовать удобную ручку. Ползунок задней бабки, как и у зажима, представляет собой просто маховик клапана, просверленный заново и снабженный набором резьб. Гайка 1/2″, затянутая против него, предотвращает его вращение на поршне.

Для любого вида токарной обработки шпинделя требуются цилиндрические и чашечные центры, удерживающие заготовку между передней и задней бабками. Мы сделали недорогие из трубных муфт и болтов, нарезав зубья на одном конце трубной муфты 1/4″ и повторно нарезав на ней резьбу, а также неизмененный фитинг, чтобы принять шпильки плунжера и оправки. Затем мы получили подходящие болты и — после отрезания их головок, прорезания их корпусов и заточки их кончиков до острия — пропустили их через стержни, чтобы создать как центр шпоры передней бабки, способный захватывать и вращать заготовку, так и соответствующий центр чашки задней бабки. для того, чтобы держать его в истине.

С другой стороны, для токарной обработки планшайбы

требуется фитинг с плоской поверхностью, который привинчивается непосредственно к концу оправки и может удерживать заготовку сам по себе. Мы обнаружили, что для этой цели хорошо подходят половые фланцы различных размеров с втулками и повторной резьбой, чтобы соответствовать ведомому валу.

И последнее, но не менее важное: токарный станок нуждается в подручнике. Мы признаем, что наш простой пример можно улучшить, не добавляя больших затрат на проект. . . но элементарная опора, на которой мы остановились, работает хорошо, если ее правильно затянуть. Это просто кусок стального уголка с прорезями, который поддерживается двумя 3/4-дюймовыми стойками для кабелепровода. . . которые, в свою очередь, прикручены к регулируемым зажимам, изготовленным из разной длины того же перфорированного материала, который используется для самой остальной части. Секции уголка аналогичного размера также подойдут, но вам придется просверлить ряд отверстий в их плоскостях, чтобы разместить заготовки разного размера, с которыми вы, вероятно, столкнетесь при использовании станка. В любом случае, каждый металлический край должен быть отшлифован, чтобы предотвратить случайные порезы во время работы или перестановки подручника.

Защита от точения по дереву

Перед тем, как «запустить» собранное устройство, помните, что, хотя этот инструмент стоит лишь около одной десятой стоимости коммерческой модели, его двигатель мощностью 1/2 л.с. делает его столь же мощным. Так что найдите время, чтобы навсегда прикрутить его ноги к прочной рабочей платформе и всегда надевайте защитные очки (но никогда не свободную одежду, ремни или украшения) при повороте. Кроме того, убедитесь, что заготовка вращается к вам, и убедитесь, что каждая заготовка выходит из станины и подручника, повернув ее один раз вручную перед включением двигателя. (Максимальное отклонение как при поворотах лицевой панели, так и шпинделя составляет 4 1/2 дюйма, а расстояние между центрами может достигать 30 дюймов.) Кроме того, всегда используйте острые долота и обрабатывайте необработанные заготовки на самой низкой скорости. . . затем переключитесь на высокие обороты для более тонкой работы. Упомянутое ранее передаточное отношение даст 760 и 1150 об/мин с двухскоростным двигателем.

Если вы новичок в токарной обработке дерева, вам также следует изучить ремесло перед резкой (Sears, Roebuck & Co. продает книгу под названием Power Tool Know How , в которой рассказывается об использовании многих настольных инструментов). Даже если вы опытный пользователь, помните об осторожности со своим оборудованием. В конце концов, здравый смысл — это первый инструмент, на который должен положиться любой мастер.

10 идей и вдохновения для создания токарных станков своими руками

Сохранено с youtube.com

Как сделать токарный станок | Diy самодельный токарный станок по дереву | Сделай сам

Всем привет!Сегодня я покажу вам, как сделать токарный станок. Я использовал металлы, чтобы сделать этот самодельный токарный станок с приводом от дрели. This homemade woodworking lathe…

Diy Tools Metal

Metal Working Tools

Diy Metal

Wood Diy

Wood Working

Diy Lathe

Metal Lathe

Wood Lathe

Diy Tools Homemade

More информация. ..

wikus bezuidenhoutW

wikus bezuidenhout сохранено в Инструменты и машины

Сохранено с youtube.com

Сделать токарный станок с ручной дрелью| Простейший токарный станок своими руками.

Привет друзья! В этом видео я сделаю простейший токарный станок из ручной дрели. Это стоит меньше, чтобы иметь возможность делать мелкие детали самостоятельно. Однако это не…

Токарный станок своими руками

Токарный станок по дереву

Деревообрабатывающий станок

Ручной инструмент для деревообработки

Фрезерный стол

Самодельная скамейка

Деревянные проекты для начинающих

Токарные станки

Самодельные инструменты

Дополнительная информация…

Erwin Vanderbeek сохранено в outil bois

Токарный станок дома | Сделай сам .2020

Эта мысль никоим образом не нова, многие люди делали свои собственные машины ручной работы, и я приобрел идеи и мотивацию из значительного количества. ..

Diy Wooden Projects

Woodworking Projects Diy

Wooden Diy

Wood Crafts

Diy Tools Homemade

Homemade Lathe

Diy Lathe

Wood Lathe

Lathe Machine

More information…

Vanessa FarroñanV

Ванесса Фарроньян сохранена в Muebles para tienda

Сохранено с сайта PopularMechanics.com

Зачем покупать токарный станок, если его можно построить с нуля?

Изготовление собственных электроинструментов — это особый навык, но при правильном планировании и терпении вы сможете сделать все своими руками в своей мастерской.

Woodworking Equipment

Woodworking Clamps

Learn Woodworking

Woodworking Magazine

Woodworking Projects

Youtube Woodworking

Intarsia Woodworking

Woodworking Basics

Woodworking Carpentry

More information…

1 915-407-82381

1 915-407-8238 сохранено в Токарный станок своими руками

сохранено с m. youtube.com ? Поддержите меня на Patreon: https://www.patreon.com/oneminuteworkbenchОзнакомьтесь с One Minute Workbench, V2:…

Самодельный токарный станок

Самодельный верстак

Токарные инструменты

Деревообрабатывающий токарный станок

Learn Woodworking 900 Деревообрабатывающие проекты

деревообрабатывающая мебель

Основы деревообработки

Домашняя токарный станок

Дополнительная информация …

Armandomarinparraa

Armandomarinparra Save To Bricolaje y Manualidade

Save Of Presvictables.com

9001 9001 9001 9001 9001

.

Соберите свой собственный токарный станок по дереву за 30 минут: https://www.youtube.com/watch?v=p-fk3UalLng&feature=youtu.be

Деревообрабатывающий станок

Learn Woodworking

Деревообрабатывающие принадлежности

Wordworking Workbench

ТЕХНИКА ДЕРЕВКОВЫЙ КОНТРОЧИКИ

Деревные ремесла

Цитаты по дереву

Организация по дереву

Wordshing Workshop

Подробнее . ..

C. To Saking To C. Saking To C. Saking To C. Saking To C. Saking To C. Saking To C. Saking To C.S. , & Grinding Machines

Saved from youtube.com

Budowa tokarki homemade mini lathe part 3

Film przedstawia budowę małej tokarki do metalutokarka samoróbka część 3Homemade mini lathe part 3Самодельный токарный станокFilmiki:Budowa tokarki Homemade…

Welding Table Diy

Diy Lathe

Diy Cnc Router

Lathe Tools

Woodworking Lathe

Wood Lathe

Metal Bending Tools

Metal Working Tools

Metal Tools

More information…

vodila2006 сохранено в Work tolls

Сохранено с сайта Popularwoodworking.com

Токарный станок Роя Андерхилла с двойной пружиной

Может ли портативный токарный станок с ножным приводом заставить вас поверить? Токарная обработка дерева на токарном станке с пружинным стержнем — это все о возвратно-поступательном движении, все о возвратно-поступательном движении. Например: Q: «Вы не устали от…

Green Woodworking

Woodworking Carpentry

Woodworking Magazine

Popular Woodworking

Woodworking Projects Diy

Woodworking Shop

Diy Lathe

Wood Lathe

Small Wood Projects

More information…

nichole bacon Сохранено, чтобы сделать меня вдохновленным

Сохранено с aliexpress.com

45,24US $ 22% СКИДКА | 80/100 шпиндель токарного станка, сквозное отверстие 19 мм, машина для бисера Diy, фланцевый шпиндель, деревообрабатывающий Токарный станок — Шпиндель станка АлиЭкспресс0013

Купить шпиндель токарного станка онлайн с быстрой доставкой и бесплатной доставкой. Между тем, шпиндель токарного станка изготовлен из стали с высокой прочностью, высокой скоростью и большой нагрузкой. Наслаждайтесь ✓Бесплатной доставкой по всему миру! ✓Ограниченная по времени распродажа ✓Легкий возврат.

Токарный станок по дереву

Фрезерный станок по дереву с ЧПУ

Настольная пила по дереву

Ручной инструмент по дереву

Токарный станок по дереву

Токарный станок по дереву своими руками

Токарные инструменты3

03

Metal Lathe Projects

Подробнее. ..

José Arturo Salas PintoJ

José Arturo Salas Pinto сохранено в Guardado rápido

сохранено с paoson.com

Как сделать рабочую станцию ​​3-в-1 для вращающихся инструментов. Сверлильный станок, фрезерный стол и токарный станок. Полезно для ремесел и проектов «сделай сам», таких как мастерские.

Инструменты для столярных работ

Столярные инструменты

Woodworking Dilecels

Woodworking Shop

ТОНСТВЕННЫЕ ИНСТРУМЕНТЫ

Деревоработница для начинающих

Методы деревообработки

Проекты деревообработки DIY

DIY Проекты

MORE …

MOREDED BAHRAMIM3

Mo.

Самодельный токарный станок и дисковая шлифовальная машина — Блог Paoson

Сегодня я покажу свой последний проект, который я моделировал и разрабатывал в SketchUp пару месяцев. Это токарный станок, полностью изготовленный из березовой фанеры. Как всегда, я пытался разработать конструкцию, которая была бы экономичной и простой в изготовлении.

Я устанавливаю одноступенчатый двигатель мощностью 1 л.с. с частотой вращения 1500 об/мин и мощностью 0,75 кВт. Используя эту конфигурацию шкива, я получаю три скорости: 800 об/мин для деталей большего диаметра и дисковой шлифовальной машины, 1500 об/мин для средних диаметров и самую высокую скорость 2800 об/мин для токарной обработки деталей малого диаметра (диаметром до 50 мм). Это в пределах обычного диапазона скоростей для токарной обработки дерева.

Если у вас другой двигатель или вы ищете другие обороты, вы можете рассчитать свои шкивы здесь :

Габаритные размеры:  320 мм в высоту, 1000 мм в ширину и 600 мм в глубину.
Полезные размеры:   может обрабатывать детали длиной 450 мм и диаметром 300 мм. Если вам нужно больше, его можно легко изменить, удлинив основание станка.

Если вы заинтересованы в сотрудничестве с моей сетью или создании собственного токарного станка, здесь вы найдете планы для загрузки.

Как видите, я также прикрепил дисковую шлифовальную машину с левой стороны, чтобы использовать преимущества вращения двигателя. Это подставка для дискового шлифовального станка, которую можно наклонить до 45º, что обязательно иногда пригодится!

Схемы токарного станка своими руками

1- Как сделать токарный станок по дереву:

Давайте посмотрим, как его сделать. Сначала мы разрезаем все детали в соответствии со списком .

Наносим клей на эти три детали, которые будут служить основой для станка. Сначала вкручиваю пару шурупов, чтобы детали не двигались при креплении из-за вязкости клея.

Затем мы заканчиваем сборку всей системы, которая будет служить основой для токарного станка.

Теперь я скреплю эти две детали клеем, чтобы добиться большей толщины. В эту часть я вставлю подшипники , которые будут служить осью вращения.

После высыхания создаем место для подшипников с помощью регулируемого сверла . Я буду сверлить отверстие на низких оборотах, продвигаясь медленно, чтобы не сжечь дерево и сверло.

Делаю скидку на вкл./выкл. выключатели , заканчиваю обработку и сборку остальных деталей.

Теперь прикрутим набор к основанию. Сделав это, я наношу пару слоев аэрозольного лака теперь, когда это легко, и пока он сохнет, я нарежу шесть шкивов, три для двигателя и три для токарного станка.

Это шкивы двигателя. Я просверлил в них отверстия с точным диаметром вала двигателя.

Как видите, вал имеет наклонную часть, которая выступает наружу, что не даст шкивам двигаться назад, и в то же время обеспечит тягу.

После обработки шкивов вставляем их в вал, стараясь не ударять по ним слишком сильно, чтобы не повредить двигатель. Затем я помещаю винт перед осью, чтобы удерживать их. Теперь подготовлю основу для мотора и прикрутлю его на место. Теперь пришло время точить шкивы. Начну с самого широкого.

Выточу канавку под клиновой ремень , попробую потихоньку отрегулировать правильно. Ставим подшипники на место и присоединяем резьбовой стержень. Я ставлю шкивы токарного станка и склеиваю их вместе.

Прежде чем двигаться дальше, я вставляю ремень. Раскладываю все гайки и шайбы, проверяю размеры, и теперь можно все закрепить и прикрутить на место.

Сейчас я обработаю шкивы токарного станка, прикрепив их к двигателю, и воспользуюсь случаем, чтобы посмотреть, все ли работает правильно. Эти шкивы должны быть того же диаметра, что и их моторные аналоги, чтобы мы могли переключаться между ними, не перемещая мотор.

С помощью УШМ затачиваю резьбовой стержень. Отрежьте этот кусок, который я буду использовать для задней бабки токарного станка, и я снова затачиваю этот конец.

2- Задняя бабка и подручник своими руками:

Я начну с изготовления задней бабки и подручника. Сначала я вырезаю и склеиваю эти две детали для задней бабки. Как и раньше, я буду использовать пару винтов в дополнение к клею. Теперь обрабатываю края.

Третья часть будет прикручена только для того, чтобы ее можно было снять позже. Я обрабатываю основу и прикручиваю ее к трем частям.

Отмечу центр для сверления отверстия самой резьбовой шпилькой. Кажется, он вполне соответствует шаблону! Я просверлил в нем отверстие и запрессовал это накидная гайка . Теперь я делаю отверстие в третьей части, используя сверло того же диаметра, что и резьбовой стержень.

Теперь я могу склеить три детали. Я обрабатываю и ввинчиваю эти усиления. Я прикрепляю ручку, которую я просверлил сверлом диаметром на 1 мм меньше, чем резьбовой стержень.

Теперь я обрабатываю детали для подручника и склеиваю их вместе, как раньше. С помощью 3D-фрезерного станка я обрабатываю этот установочный паз. Я делаю здесь отверстие, чтобы вставить кусок резьбового стержня, который позволит мне отрегулировать высоту подручника.

Сверло должно быть на 1 мм меньше стержня, чтобы оно влезло внутрь. Затем я делаю отверстия сверлом того же диаметра, что и стержень. После обработки всех частей подручника я вырезал и приклеил несколько кусочков наждачной бумаги P120 контактным клеем.

Это поможет нам зафиксировать два аксессуара в желаемом положении. Я подготовил все ручки, вы можете посмотреть, как их сделать, в этом другом видео .

Я также установил выключатели и аварийный замок. Я использовал эту модель, которая была у меня в мастерской, но если вам нужно купить ее. Я рекомендую использовать один из этот тип .

Теперь ставлю мотор на место. Я буду использовать две плоские петли, чтобы заставить его вращаться. Я буду использовать другую соединительную гайку, чтобы сделать центр привода. Потом размечаю вот так и вырезаю ножовкой. Теперь я сделаю скос угловой шлифовальной машиной, чтобы заточить кончики. Я заканчиваю работу напильником и дремелем.

Я просверлил и раззенковал этот кусок алюминия, чтобы защитить подручник. И, наконец, я проведу небольшой тест с куском ясеня. Отметив центры, я ставлю его на место, затягиваю все ручки и регулирую высоту подручника. Так как это не широкая деталь, я выберу комбинацию шкивов с наибольшим числом оборотов в минуту.

Кажется, все работает как надо! Работает плавно, без вибраций, центр привода не проскальзывает.

3- Дисковая шлифовальная машина своими руками:

В этом третьем и последнем видео я буду делать дисковую шлифовальную машину.

Начну с вырезания и обработки крышки станка. Чтобы сложить его, я сделаю несколько надрезов на нижней стороне, оставив неразрезанными всего 1,5 миллиметра. Важно, чтобы волокна на последнем слое фанеры были перпендикулярны разрезам, чтобы он не порвался при складывании.

Я немного смачиваю его водой, чтобы облегчить процесс. Я пытаюсь сложить его перед использованием клея, и, кажется, это работает.

Все отверстия заливаю клеем и клею на шпон толщиной 0,4мм из любой породы дерева, укладываю с помощью вот этих фанерных кусочков и струбцин. В идеале для такого рода операций у нас должны быть форма и контрформа, но с помощью этого метода мы также можем добиться приличных результатов.

Я вырезал это отверстие для ремня с помощью настольная пила . Затем я отмечаю положение винтов и просверливаю их, я буду использовать сверло на 0,5 мм меньше, чем винты.

Теперь я начну работать над дисковой шлифовальной машиной. Отмечаю его окружность на доске и вырезаю. При сверлении я использую сверло шириной на 1 мм меньше, чем резьбовой стержень. Вращая деревянный диск при его вставке, я создаю резьбу на самой фанере, позволяющую мне снимать диск при необходимости.

Некоторые из вас могут подумать, что диск нужно затягивать в направлении, противоположном направлению резьбы, чтобы он не разболтался при работе… но в данном случае это невозможно.

Сначала я думал установить два переключателя для изменения направления вращения на двигателе, но в конце концов я подумал о том, чтобы прикрепить сам диск к шайбе на конце, а поскольку резьба в фанере оказывает большее сопротивление, чем металлическая гайка, она не должна это не проблема.

Я выточу все части, чтобы уменьшить возможные вибрации. Также на передней части диска, чтобы избежать колебаний и обеспечить его плавность, а затем я отшлифую края диска из соображений безопасности.

Как видите, затягивание и ослабление диска на резьбовом стержне оказывает значительное сопротивление.

Я начну обрабатывать все части наклонного стола. Диск должен быть съемным, если мы будем точить на высоких оборотах. Если его не снять, вибрации могут оказаться чрезмерными для токарной обработки из-за диаметра самого диска.

Поэтому я буду использовать ту же систему крепления, что и для задней бабки и подручника, что позволит мне легко снять поворотный стол и диск.

Отмечаю отверстия под винты, которые будут служить осью вращения. В этом случае я буду использовать сверло шириной на 0,5 мм меньше, чем винт. Я делаю канавку, чтобы вставить U-образный алюминиевый профиль, чтобы надеть на него угловой датчик. Я обработал обе детали, чтобы зафиксировать стол под углом и завинтить их вот так.

Я удостоверился, что самое верхнее положение находится под углом 90 градусов между столом и диском. Если это не так, я могу отрегулировать его на канавке диска стола.

Теперь все, что осталось, это отрезать и обработать угловой упор и проверить, все ли работает должным образом!

Токарные и дисковые шлифовальные машины Проекты:

Посетите тему токарных и дисковых шлифовальных машин на форуме:

Простое 6 шагов

Самодельные шахматные фигуры, украшения, ручки обычно сопровождается глубоким чувством достижения и удовлетворения. Но главная проблема в этом заключается в том, что большинство токарных станков начального уровня очень дороги и, вероятно, могут стоить дорого, если у вас ограниченный бюджет.

Если вы чувствуете, что достаточно компетентны в решении некоторых элементарных технических вопросов и любите решать задачи своими руками, то вы можете сконструировать личный самодельный токарный станок по дереву. Вот шаги к самодельным токарным станкам по дереву, которые вы можете использовать для начала работы:

История токарных станков

Египет – первая страна, в которой появилось искусство токарной обработки в 1300 г. до н.э. История зафиксировала, что археологи находили точеные изделия, полностью сделанные из камня.

Первый токарный станок, созданный в Египте, предназначался для индивидуального использования. Первый человек пытался скрутить кусок с помощью короткой веревки, а другой вырезал чашу, миску, инструмент или оружие.

Открытие, сделанное археологами, показало, что сотни точно изготовленных чаш были изготовлены на токарном станке.

В 1200 г. до н.э. римляне сделали еще один шаг, модифицировав все конструкции, сделанные египтянами; вводя тетиву и лук, чтобы облегчить процесс поворота. Этот вклад позволил человеку работать на токарном станке без стресса.

В последнее время для замены луков используются шест и лопасти, похожие на лопасти ручной пилы. Это введение значительно упростило вращение изделия и предоставило людям возможность работать обеими руками.

Необходимые детали

Как уже говорилось ранее, изготовление токарного станка может быть действительно захватывающим, поскольку оно сопровождается чувством выполненного долга. Вот список некоторых предметов, которые вам понадобятся для успешного завершения всего процесса.

1. Вам понадобится тополь длиной примерно 10 футов.
2. 4-дюймовая сосна. 1 ″ х 8 ″ х 4 фута.
3. Прочие деревянные отходы.
4. Стержень 5/8 с барашковыми гайками, шайбами, тройниками, гайками и шайбами.
5. Шайба, совпадающая барашковая гайка и длинные болты приблизительной длины 6 дюймов.
6. Различные размеры винтов, включая 2 и 1 дюйм.
7. V-образный ремень длиной 40 дюймов.
8. Шкивы: большой шкив для шпинделя и меньший шкив для двигателя.
9. Блоки подшипников
10. Двигатель переменного тока с вилкой и выключателем.

Изготовление основания

Когда все вышеперечисленное готово, следующим этапом будет сборка вашего токарного станка. Рекомендуем начать с базы. Распилите доску на 2,10 дюйма, затем вырежьте 2,24 дюйма из древесины тополя.

Вырежьте углы на сосновой доске по прямой линии, чтобы получилась диагональ. Теперь закрепите тополь внутри сосны; это создаст две стороны и две направляющие.

Подручник и задняя бабка

Чтобы сделать заднюю бабку, распилите тополь на две части, каждая должна быть 6½ дюймов. Расположите детали в форме буквы «С». Затем вырежьте 10 дюймов и 7 дюймов древесины тополя, а также дополнительные 2 дюйма X 4 дюйма.

После того, как все будет сделано правильно, выпилите прорезь в центре 10-дюймовой детали, чтобы обеспечить свободное движение подручника. Это можно сделать с помощью лобзика и дрели.

Теперь следующий этап — связать 2 дюйма X 4 дюйма в конце 10-дюймового куска; это сформирует форму «L». Как только это будет сделано, вы можете взять 7-дюймовый кусок и соединить его вместе с 2 дюйма X 4 дюйма.

Чтобы дно было прочно закреплено, выпилите кусок тополя размером примерно 2 дюйма. Затем выпилите насечки по бокам; это заставит поверхности идеально скользить по рельсам.

Изготовление головы

Следующим этапом является создание головки токарного станка. Создайте другую сосновую доску, которая имеет размер, аналогичный размеру ножек каждого токарного станка.

Выпилите два дополнительных 7 ½” x 4 ¾ дюйма, которые можно использовать для увеличения высоты ножек. Теперь почините одну из ножек токарного станка, а затем прослоите ее деревянными обрезками. Обрезки будут брекетами.

Теперь повторите тот же процесс с предыдущей ногой, которую вы выпилили. Сделайте небольшую коробку, выпилив больше кусков дерева, чтобы они идеально совпадали между ножками.

Установка двигателя

Используйте книгу, чтобы приподнять двигатель при его установке. После этого разметьте места, где можно просверлить отверстия, необходимые для крепления шкива.

Возможно, вы просверлите отверстие, чтобы служить Шанель, что даст вам право на регулировку. Просверлите все необходимые отверстия, а затем установите нижний шкив там, где это необходимо.

Блоки подшипников

Теперь вы готовы закрепить каждый блок подшипников. Вы можете установить блоки на головку токарного станка и на хвостовую часть ложи. Как только это будет готово, вы можете использовать стержень для выравнивания.

Определите положение, в котором они должны быть, и просверлите направление, в котором они будут двигаться. После того, как это будет сделано, вырежьте стержень, чтобы получить нужную длину. Вы можете рассмотреть 1 — 2 дюйма, торчащие с обеих сторон.

Вы можете использовать 3 дюйма на задней стороне; это значительно упростит работу над крупномасштабным проектом. Теперь привинтите шкив, чтобы закрепить его на головке, затем проложите его вдоль блоков.

Наконец, отрегулируйте двигатель и закрепите ремень в канавке шкива. Регулировку двигателя можно выполнить, удалив или подложив под него бумагу.

Отделка и установка дерева

Вы можете доработать свободные концы, правильно закрепив их и проверив, повернув их, чтобы убедиться, что токарный станок достаточно готов. Если вы заметили слабое соединение, которое может потребовать какой-либо регулировки, значит, пришло время его исправить.

Возможный вопрос, который может возникнуть на этом этапе, будет: «Как установить древесину на токарный станок?» сделать это довольно просто; используйте тройники, чтобы установить его на конце детали, которую вы собираетесь поворачивать. Просверлите отверстия, которые подходят для тройника, и прикрепите его к дереву с помощью молотка. После этого используйте винты, чтобы правильно закрепить его, чтобы получить опору с помощью задней бабки

Когда токарный станок будет готов, и вы собираетесь использовать токарный станок для токарной обработки дерева, вы можете сделать это с помощью дополнительного хомута вокруг тройника; это поможет надежно закрепить его

Таким образом, изготовление самодельного токарного станка по дереву может быть увлекательным приключением или шагом к разочарованию и пустой трате времени, так как ошибка в измерении может повлиять на другие части процесса.
