Сверлильный станок своими руками: фото, чертежи, видео

Компания «Фокус» – строительство домов из теплоблоков, экоблоков > Статьи

Профессиональное сверлильное оборудование не всегда по карману отечественному покупателю. В силу завышенных расценок за бренд многие умельцы задаются вопросом: как сделать сверлильный станок своими руками дома без крупных затрат? Используя уже проверенные специальные схемы можно изготовить портативный агрегат из обычной дрели.

Главной особенностью самодельного станка является возможность самостоятельно дорабатывать конструкцию при необходимости или с целью расширения функционала. Предоставленные фото помогут собрать надежный и недорогой станок в домашних условиях.

Содержание:

Чертежи сверлильного станка
Пошаговая инструкция по изготовлению сверлильного станка
Видео изготовления сверлильного станка своими руками

Чертежи сверлильного станка

Пошаговая инструкция по изготовлению сверлильного станка

1. Изготовление основания под сверлильный станок из дрели для крепежа оборудования. В качестве основы можно использовать металлическую пластину размером 500 мм (д) х 300 мм (ш) и толщиной от 5 мм. Дополнительно потребуется уголок 40х40 или 50х50 мм, который будет выполнять функцию надежных подставок. Элементы соединяются между собой при помощи сваривания. По окончанию сварочных работ желательно зачистить швы и сгладить все выступы заподлицо с основной пластиной.

2. Регулировочные механизмы для станка. Для правильной работы мини сверлильного станка потребуется выставить оборудование по уровню. Для этого изготавливается регулировочный механизм в виде удлиненной (регулировочной) гайки и обычных болтов М12. Потребуется 4 механизма для каждого угла основы. Гайки привариваются к уголку в уровень, после чего закручиваются болты. Перед выполнением сварочных работ рекомендуется проверить совместимость гаек и болтов, чтобы в будущем избежать возможных трудностей и повреждений резьбы.

3. Изготовление подъемной колонны для регулировки уровня опускания сверла. В качестве основы потребуется труба квадратного сечения 40х40 мм длиной до 500 мм, а также уголок, который впоследствии можно соединить между собой с учетом требуемого зазора. Квадрат будет использоваться для фиксации положения станка. Чтобы сверлильный станок своими руками работал без каких-либо проблем важно сохранять симметричность всех деталей. Имеющиеся выступы после сварки лучше всего удалить путем шлифования напильником. В изготовленном квадрате из уголка необходимо проделать отверстия под механические зажимы. В отверстиях можно нарезать резьбу или для надежности наварить гайку под болт.

4. Механизм регулировки высоты и положения сверла. В силу особенностей конструкции самодельного сверлильного станка можно использовать тросиковый привод для регулирования уровня сверления. Для крепления троса потребуется изготовить вращающийся барабан с рукояткой и П-образную скобу для его крепления. Скоба с барабаном приваривается к квадрату. В нижней части колонны на основе требуется приварить болт для крепления петли тросика. Рукоятку для вращения можно изготовить любой конфигурации. Для работы системы тросик продевается специальным образом через барабан и натягивается с окончательным закреплением в верхней части колонны.

5. Крепежная система для дрели. По представленным чертежам и видеоматериалам можно легко изготовить крепежную систему для фиксации сверлильного устройства. Для этого необходим уголок 150-200 мм с заранее просверленными отверстиями с резьбой под болты. К уголку приваривается квадратная труба сечением 25х25 в форме буквы «Л». К изготовленной детали прикрепляется круглый фиксатор в виде хомута для зажима дрели. Фиксирующий элемент можно изготовить из металлической полосы шириной 20 мм.

6. Рабочий стол с фиксатором. Общие размеры стола подбираются с учетом индивидуальных требований. Элемент для фиксации обрабатываемых деталей необходим для обеспечения безопасности и удобства работы во время сверления. Фиксирующее устройство можно изготовить на основе металлической пластины с 4 крепежными отверстиями и обычной струбцины. Также вполне реально купить уже готовый механизм в магазине. Для его установки потребуется просверлить несколько отверстий в металлической основе станка.

7. Покраска элементов и смазка узлов. После изготовления станка можно покрасить все элементы для защиты металла от коррозии. Для этого подойдет любая краска. Дополнительно рекомендуется смазать все трущиеся детали литолом или любой другой технической смазкой. Рукоятку можно оснастить самодельными деревянными ручками для удобства пользования станком.

Конечный результат и функциональность станка можно просмотреть по предоставленному видео. В качестве электропривода подойдет практически любая ручная дрель вне зависимости от мощности. По данной схеме можно изготавливать станки разных размеров и производительности. Готовое устройство является бюджетной и простой альтернативой брендовым видам оборудования.

Видео изготовления сверлильного станка своими руками

Сверлильный станок из дрели своими руками. Часть 1 | Homemade Drill Press

Сверлильный станок из дрели своими руками. Часть 2 | Homemade Drill Press

Сверлильный станок из дрели своими руками. Часть 3 | Homemade Drill Press

Сверлильный станок из дрели своими руками

Сверлильный станок своими руками

Как сделать сверлильный станок своими руками из дрели

В некоторых случаях сверление дрелью вполне удовлетворит большинство потребностей домашнего мастера.

А как быть в случаях, когда этого не достаточно?

Стоит попробовать просверлить даже мощной дрелью десятка два отверстий диаметром 10 мм в стали – сразу всё станет понятно.

Тогда на помощь приходит сверлильный станок. Как сделать сверлильный станок своими руками, что использовать для этого, а что не годится – об этом будет рассказано в публикации.

Содержание:

1 Конструкция стола и стойки
2 Механизм подачи
3 Станок из домкрата
4 Станок с механизмом подачи из троса

Конструкция стола и стойки

Стол и стойка – необходимые инструменты для станка. Перед тем, как сделать сверлильный станок своими руками из дрели, следует продумать их конструкцию.

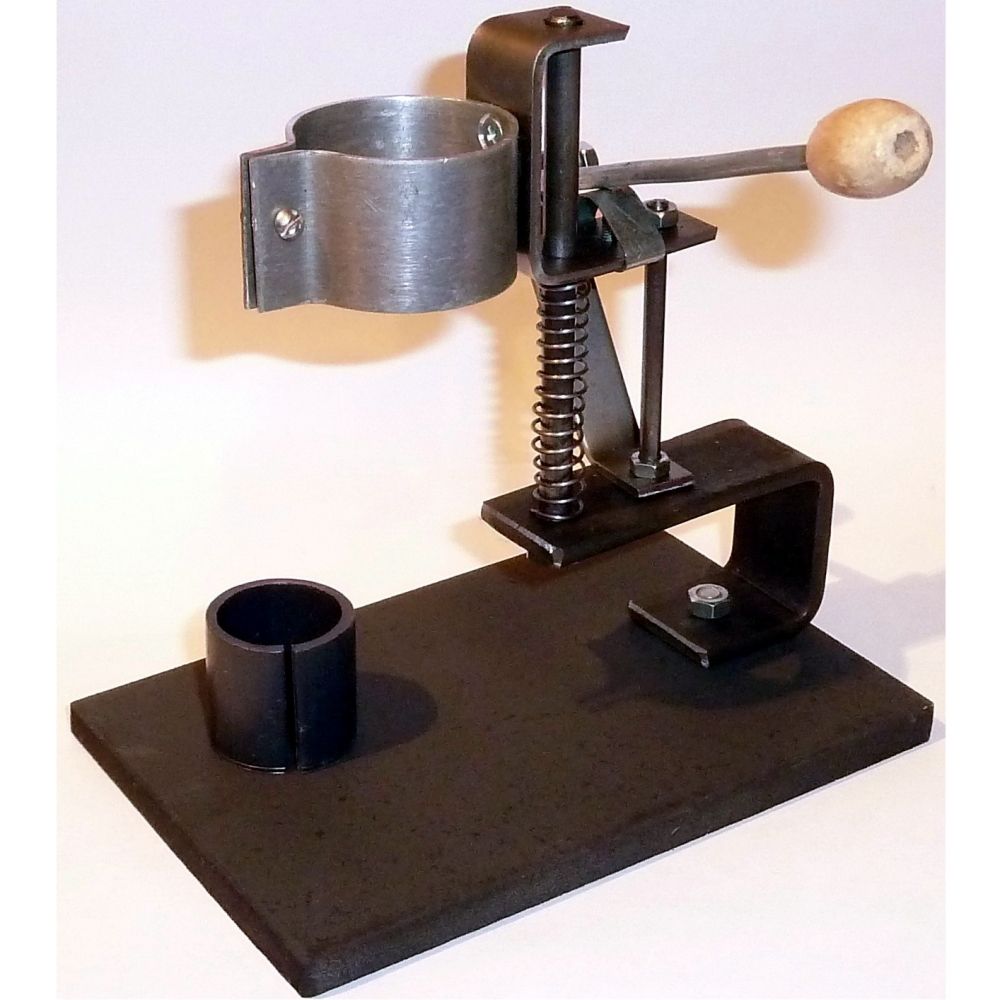

Станок из дрели для сверления

К столу предъявляют следующие требования:

Он должен быть надёжным и прочным.
Он не должен опрокидываться при работе.
Стол должен выдерживать нагрузки от всего оборудования, которое на нём работает – стойки, механизма подачи, веса детали. Всё должно на нём удобно размещаться и должно быть достаточно свободного места.

Исходя из перечисленного, идеальный стол можно сделать из достаточно толстого и большого листа железа, размером не менее 500х500 мм и толщиной не менее 30 мм. Однако такой стол достаточно тяжёлый, и достать такой лист достаточно сложно.

Поэтому чаще делают сварной стол из труб или уголка, с рёбрами жёсткости и всем необходимым. Его крепят к рабочему верстаку при помощи болтов. А сверху на него устанавливают не очень толстый лист железа, от 5 мм.

Стойка – это деталь, на которой крепится дрель и механизм подачи. Стойка также должна быть достаточно прочной, чтобы выдерживать нагрузки. На неё приходятся не только осевые нагрузки, но и изгибающие. Величина изгибающих нагрузок зависит от расстояния, на котором от стойки будет находиться дрель. Лучше всего стойку делать из квадратной трубы достаточно большого сечения, хорошо приварив её к столу.

Для компенсации изгибающего момента к стойке приваривают косынку, чтобы скомпенсировать изгибающий момент. Косынка располагается с противоположной стороны от дрели, чтобы не мешать размещению детали, и в одной плоскости с её осью.

Расположена стойка должна быть строго под прямым углом, поэтому приваривание стоит производить по частям, давая остыть и постоянно поправляя стойку угольником. Очень многие могут сделать сверлильный станок из дрели своими руками из трубы, приварив её к основанию и смонтировав на неё механизм подачи.

Механизм подачи

Механизм подачи для дрели можно сделать двух типов: использовать готовый механизм подачи из домкрата, винтового пресса или других устройств подобного типа или изготовить механизм самостоятельно.

Первый вариант предпочтительнее, однако он не позволяет выполнить быстрый подвод и отвод сверла.

Это может быть не очень удобно при сверлении отверстий в нескольких деталях разного размера, или когда нужно поднимать сверло высоко и потом опускать, чтобы добраться до зоны сверления.

Механизм подачи, изготовленный самостоятельно, может быть гораздо удобнее. Однако чаще всего он имеет достаточно широкие люфты и часто из-за этого могут происходить поломки сверла, сверление придётся производить за два прохода, снизится жёсткость системы СПИД, будут возникать другие проблемы. Какой из этих вариантов выбрать – решать мастеру.

Станок из домкрата

Станок на основе домкрата

Используется автомобильный домкрат, с него снимается рычаг и трещотка и устанавливается маховик в виде небольшого штурвала.

Домкрат закрепляется на стойку строго под прямым углом к столу.

К домкрату закрепляют дрель так, чтобы сверло также находилось под прямым углом к столу.

Усилие при работе домкрата должно идти примерно от ручки дрели к сверлу, примерно также, как оно бы шло при нажатии рукой. Для этого используют скобу, обхватывающую дрель, с подложенной под неё прокладкой, чтобы не расколоть ручку при работе.

Так как домкрат имеет не очень большой рабочий ход, для того, чтобы расширить возможности дрели, используют приспособления, позволяющие либо перемещать домкрат по стойке и закреплять его выше или ниже, или приспособления, позволяющие в месте крепления перемещать дрель выше или ниже. Это существенно расширяет возможности станка.

Станок с механизмом подачи из троса

Эту конструкцию можно часто встретить в роликах на YouTube или других ресурсах. Конструкция достаточно проста, представляет собой муфту, которая свободно скользит по стойке с некоторым усилием и к которой крепится дрель. Муфта соединена с тросом, намотанным на вал, к которому крепится маховик. Трос замкнутый, при вращении маховика происходит движение муфты вверх и вниз до достижения ограничителя.

Такая конструкция подойдёт тем, кто хочет сделать станок, но не имеет в распоряжении ненужного домкрата или иного приспособления. Однако она имеет массу люфтов. У большинства домашних мастеров нет возможности сделать такую муфту, которая будет с минимальным зазором скользить по стойке.

Это порождает непараллельность оси сверла и стойки, по которой муфта перемещается. В результате будет страдать жёсткость станка и точность сверления, отверстия будут разбиваться.

Сверлильный станок из дрели — инструкция на видео:
