Фиксаторы арматуры — виды фиксаторов арматуры, комплектующие

Главная

Полезные материалы

Комплектующие для опалубки

Фиксаторы арматуры

19 февраля 2018

Железобетон получил свое распространение во второй половине XIX века благодаря промышленной революции и необходимости в возведении прочных конструкций в кротчайшие сроки. За полтора столетия были разработаны технологии, позволяющие сохранять прочность конструкций в неизменности десятилетиями. Главным секретом является создание защитного слоя из бетона.

•
  Защитный слой.

•

  Виды фиксаторов.

•
  Стульчик

•
  Опора универсальная

•
  Фиксатор для арматуры Стойка

•
  Стойка на песчаные грунты

•
  Стойка многоэтажная

•
  Фиксатор многоуровневый

•
  Кольцевой фиксатор

•
  Звездочка

•

  Дополнительные комплектующие.

Защитный слой

Этот слой минимизирует возможность проникновение кислорода, влаги и других агрессивных веществ к армирующей конструкции. Так как без катализаторов окислительной реакции сталь не коррозирует, то и не разрушается.

Для создания защитного слоя, необходимо обеспечить стабильное расстояние залегания арматуры в слое бетона. Расстояние должно быть минимальным, но достаточным для того, чтобы через поры бетона агрессивные вещества не “добирались” до стали (как правило 10÷40 мм). Для выдержки расстояния используют специальные конструктивные элементы. Главными требованием к таким элементам являются:

•
  Устойчивость к коррозии и агрессивным веществам

•
  Устойчивость к перепадам температуры

•
  Прочность, для сохранения геометрических размеров

•
  Возможность массового производства

•
  Низкая стоимость

•
  Ассортиментный ряд

Всем этим требованиям соответствуют пластиковые фиксаторы арматуры.

Примечание. Фиксаторы арматуры являются расходным материалом. После заливки бетона они практически всегда остаются в толще бетона. Исключением являются пробки и конические заглушки.

Виды фиксаторов

Как правило фиксаторы делятся по типу использования на:

Вертикальные фиксаторы представляют из себя стойку в виде круглой или прямоугольной в сечении трубки на ножках или без. Сверху фиксатора расположены ограничивающие элементы, которые не позволяют арматуре соскочить с фиксатора. Размещают фиксаторы на расстоянии до 1 метра друг от друга в шахматном порядке. Применяются при возведении фундаментов и перекрытий.

Горизонтальные фиксаторы представляют из себя профильное кольцо с фиксирующим элементом в центре. Они предназначены для того, чтобы стержни арматуры не касались опалубки и выдерживалось расстояние защитного слоя. Применяются при возведении стен и колон.

Каждый производитель стремится усовершенствовать конструкцию фиксаторов и изобретают все новые и новые виды. Рассмотрим основные виды на примере ассортимента интернет-магазина kronex-build.by:

“Стульчик”

Один из наиболее распространённых видов фиксаторов. В виде сверху представляет из себя сегментированный цилиндр на четырех (усиленный вариант на пяти) ножках. Ограничивающие элементы имеют верхние перемычки, которые надежнее фиксируют арматуру. Данный вид имеет фиксированный размер толщены защитного слоя, который можно выбрать из представленного диапазона: 15, 20, 25, 30, 35 и 40 мм. Допустимые размеры арматуры 6÷18мм.

“Опора универсальная”

Широко используемыми видами фиксаторов являются стойки универсальные “Опора”. Как правило, это прямоугольные (в обиходе такой вид фиксаторов называют “кубик”) в виде сверху изделия (реже круглые) на четырех ножках. Сверху расположены ограничители без перемычек, не позволяющие арматуре “съехать” с фиксатора. Допустимые размеры арматуры 6÷18мм.

Преимуществом данного вида фиксаторов является их универсальность. Одним и тем же фиксатором можно выставить различный уровень защитного слоя. При заказе фиксаторов можно выбрать следующие диапазоны высот (в миллиметрах):

•
  25/20/15/10

•
  50/45/40/35

•
  60/70/80

Опоры могут быть и в усиленной версии. Необходима такая версия при использовании арматур большого диаметра (до 32 мм).

Фиксатор для арматуры “Стойка”

Данный вид фиксаторов имеет отличительную особенность – “замок-клипсу” для закрепления арматуры. При использовании этого фиксатора прутья армирующего слоя можно спокойно поднимать и передвигать, не заботясь о положении фиксатора, ведь он всегда будет оставаться закрепленным на арматуре. Как и большинство фиксаторов он имеет фиксированный размер для устройства защитного слоя, который можно выбрать в диапазоне: 25, 30, 35, 40 и 50 мм. Допустимые размеры арматуры 8÷25мм.

Стойка на песчаные грунты

Этот фиксатор представляет из себя цилиндр на широком круглом основании. Сверху у него, как и у всех фиксаторов находятся ограничители. Фиксатор хоть и является универсальным, но разработан он в первую очередь для установки на основания с сыпучими грунтами или покрытые гидроизоляцией. Большинство фиксаторов на данные основания нельзя устанавливать без специальной опоры. Так как ножки либо углубятся в песок и это приведет к уменьшению защитного слоя, либо повредят слой гидроизоляции.

“Стойка многоэтажная”

При устройстве многоуровневого армирующего слоя многоэтажная стойка будет крайне полезна. Она разработана как универсальная опора, с той лишь разницей, что ее можно собирать в несколько этажей устанавливая друг на друга. Изначально единичный элемент поможет создать защитный слой в диапазоне 20/25/30/25 мм. При наборе элементов слой можно увеличивать с шагом в 20мм.

При использовании данной стойки, армирующие слои будут располагаться не друг над другом, а с отступом.

Фиксатор многоуровневый

Данный фиксатор так же собирается в этажерку, как и многоэтажная стойка, с той лишь разницей, что шаг армирующих слоев кратен 50 мм и слои прутьев будут располагаться строго один над другим.

Кольцевой фиксатор

Разработан специально для ускорения строительных работ. Используют его, как правило, вместе со сварной армирующей сеткой. Форма фиксатора позволяет размещать его под сеткой без точного позиционирования.

Представляет из себя кольцо большого диаметра на множестве ножек. Такая форма позволяет не падать фиксатору во время укладки армирующего слоя. Толщина формируемого защитного слоя 15 или 20 миллиметров.

“Звездочка”

Горизонтальный тип фиксаторов, устанавливаемый при устройстве стен и колон. По форме напоминает звезду с прорезью для фиксирования элемента на арматуре. Позволяет получить защитный слой в диапазоне от 15 до 75 мм. Допустимые размеры арматуры 6÷25мм. Фиксируется этот элемент только на горизонтальных прутьях.

Усиленную “Звездочку” можно использовать как вертикальный тип фиксаторов при устройстве перекрытий и закладки фундамента.

Частным случаем “Звездачки” является фиксатор “Кольцо” он разработан как точный инструмент. Зафиксировав кольцо на пруте армирующего каркаса оно будет оставаться строго на одном месте не съезжая ни в сторону ни вниз под воздействием жидкого бетона. Этот элемент можно крепить не только к горизонтальным прутьям, но и вертикальным. Но используется только на арматуре диаметром 5 или 12 миллиметров.

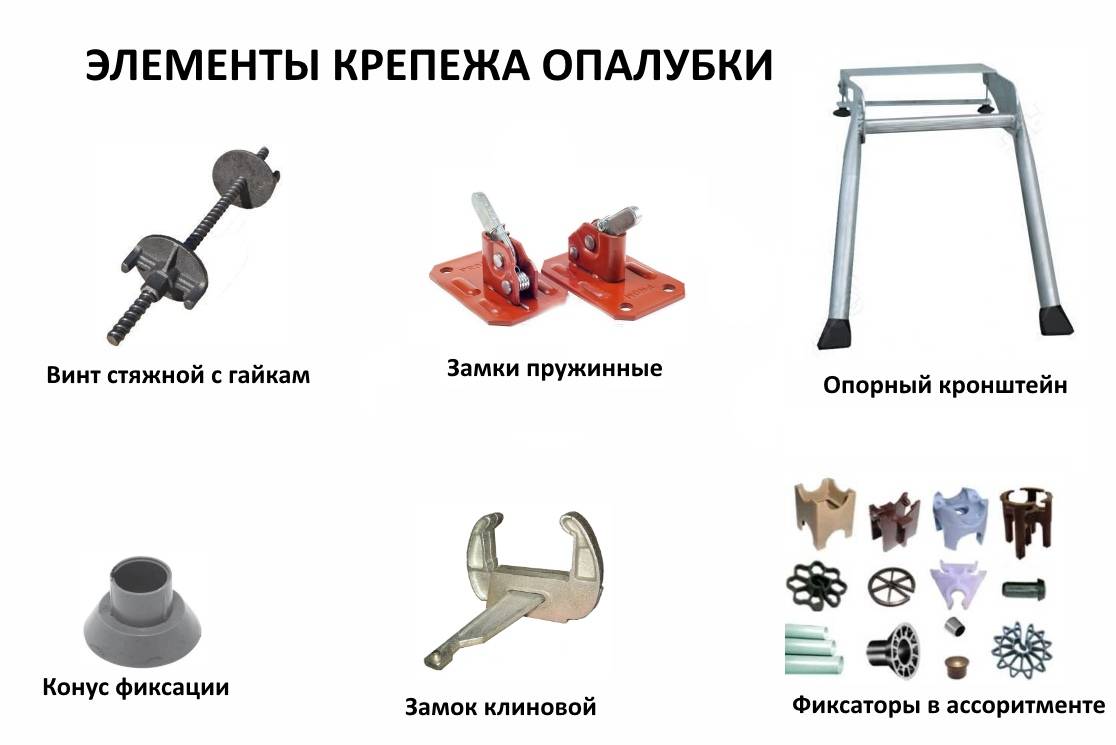

Дополнительные комплектующие

Как говорилось ранее, для установки фиксаторов на сыпучие грунты или гидроизоляцию важно использовать элементы с широким основанием. Поэтому производители кроме самих фиксаторов изготавливают и специальные опоры под универсальные и многоуровневые фиксаторы.

Сейчас, при монолитном строительстве, используют съемную опалубку. Крайне важным, для экономии средств, является возможность многоразового использования стяжных болтов.

Для того, чтобы на стяжной болт не попадал жидкий бетон используют ПВХ трубки на торцы которых одеваются фиксаторы типа конус. Эти фиксаторы необходимы , чтобы после снятия опалубки их можно было извлечь из затвердевшего бетона и залить образовавшиеся отверстие свежим раствором. Без использования Конуса свежий раствор можно залить в ПВХ трубку, но он там не будет держаться, из-за низкой адгезии пластика. А при использовании конуса, после его удаления, образуется открытая часть бетона, с которым произойдет хорошая сцепка раствора.

Фиксатор конус можно использовать несколько раз.

В съемной опалубке, часто имеется множество отверстий, которые образовались при предыдущем использовании. Их необходимо заделывать для предотвращения вытекания жидкого бетона. Именно для этих целей разработана пробка-заглушка “Елочка”.

При монолитном строительстве устанавливают в опалубку ПВХ трубки, которые в последствии будут служить для протяжки электрокабеля. Для того, чтобы жидки бетон не попадал в эти трубки, используют пробки-заглушки.

Важным при выборе фиксаторов обратить внимание на качество пластика. Он должен быть достаточно жестким ведь во время монтажа арматуры на него могут наступать. И в то же время пластик должен быть достаточно пластичным и не лопаться во время защелкивания на прутьях. Поэтому важно обращаться к проверенным поставщикам, к которым, абсолютно точно, можно отнести Компанию Кронекс.

Запомнить меня

Забыли пароль?

Регистрация

Благодарим
за подписку на рассылку

Благодарим
за обращение. Скоро с вами свяжется менеджер.

Время работы:

Шоу-рум: Пн-Пт 8:30 — 19:30

Склад: Пн-Пт 8:30 — 20:00 Сб 10:00 — 17:00

Адрес: г.Минск, ул.Репина, 4

район ТЦ «Корона» (Кальварийская)

Прикрепить

Минимальная скидка при заказе от 500 BYN. Максимальная скидка — заказ от 10 000 BYN. Сумма скидки зависит от общего объема покупки и номенклатуры товара.

Подробнее

Товар добавлен в корзину

Продолжить покупки
Оформить заказ

⚒ Фиксаторы для арматуры: зачем нужны, виды

Редкое строение обходится без заливки бетонных конструкций: каркасов, стен, перекрытий и фундамента. Однако, не всегда возведение строений проходит в  идеальных условиях, очень часто приходится использовать специальные направляющие и фиксаторы для арматуры. Чтобы ровно выставить каркас, соблюсти плоскость и добиться нужной толщины бетона такие элементы необходимы. В этом обзоре рассмотрим варианты различных фиксаторов.

Фиксаторами могут служить как профессиональные доборы там и самодельные заменители

Содержание статьи

• 1 Зачем нужны фиксаторы арматуры
• 2 Из чего изготавливают фиксаторы для арматуры
• 3 Виды фиксаторов для арматуры
  • 3.1 Фиксатор для арматуры горизонтальный
  • 3.2 Фиксатор для арматуры вертикальный
• 4 Как используют пластиковые фиксаторы для арматуры
  • 4.1 Фиксатор арматуры: стульчик, кубик и клин
  • 4.2 Звёздочка, конус и многоуровневые фиксаторы для арматуры
• 5 Как сделать фиксаторы арматуры своими руками
• 6 Как выбрать фиксатор – советы мастера

Зачем нужны фиксаторы арматуры

Фиксатор выполняет роль фиксирующего элемента и защитного барьера для формирования необходимой формы ещё не застывшему бетону, предотвращая выход арматуры за пределы ограждения. Фиксаторы могут быть выполнены в виде треугольных, овальных, круглых элементов, скрепляющих армирующую сетку или прутья.

Фиксаторы помогают более качественно разметить необходимый участок, обеспечив идеальную точность заливки и зафиксировать  равномерную ширину цементного покрытия

По сути, фиксаторы становятся элементом армирующего каркаса, который легко собирается и выдерживает давление цементной массы, не требует сварки, и определяют точное положение ещё не застывшей конструкции.

Важно! Фиксирующие ветки не дают растрескиваться бетону, так как снижают искривления и деформации.

Также фиксаторы обеспечивают создание равномерного армирующего слоя.

Из чего изготавливают фиксаторы для арматуры

Фиксаторы изготавливают из высокопрочного, устойчивого к коррозии пластика. Такие материалы выдерживают достаточно большие перепады температур и не подвергаются окислениям и коррозии, в отличие от других материалов.

Главная особенность фиксаторов – универсальность: их можно подобрать для любого вида и размера арматуры или фиксирующих труб

Фиксаторы обычно являются расходным материалом, который остается в застывшем бетоне. В редких случаях, к примеру, при фиксации опалубки фиксаторы могут использоваться несколько раз.  Расстояние, на котором устанавливаются фиксаторы чаще всего зависит от конкретных условий. Иногда допустимо  их установка в шахматном порядке, однако, согласно нормам обычный расход фиксаторов арматуры составляет 4-10 шт/м².

Виды фиксаторов для арматуры

Существуют зарекомендовавшие себя виды и формы строительных фиксаторов. Рассмотрим самые популярные из них.

Фиксатор для арматуры горизонтальный

Горизонтальный фиксатор в виде профильных колец используется при создании вертикальных бетонных конструкций.

Фиксатор для арматуры вертикальный

Вертикальные фиксаторы представляют собой небольшую пластмассовую трубочку или треногу с отверстиями в верхней части, предназначенными для фиксации прутьев арматуры.

Как используют пластиковые фиксаторы для арматуры

Сначала  проводится разметка места установки фиксаторов. В зависимости от неё рассчитывают шаг, который может составлять от 80 до 100 см. Как проводят основные этапы разметки можно посмотреть в этом видео:

Фиксатор арматуры: стульчик, кубик и клин

Каждая конструкция используется в определенных видах строительных работ. При армировании перекрытий, полов и других горизонтальных плоскостей  часто используют фиксаторы типа «стульчик». Бывают две разновидности: обычный, 4-ножный, и усиленный с пятью ножками. Такие крепления могут иметь унифицированный размер,  обеспечивают создание  защитного слоя от 15 до 40 мм.

Фиксатор арматуры «стульчик» особенно незаменим при создании нестандартных конструкций

Кубик – универсальный закладной элемент, выдерживающий большие нагрузки благодаря утолщённой стенке. Он может служить в качестве подпорки для арматуры диаметром до 40 мм, и обеспечивать защитный слой от 35 до 80 мм.

Звёздочка, конус и многоуровневые фиксаторы для арматуры

Не менее востребован на строительном рынке фиксатор и другого вида – «звёздочка», названный так за свою форму, напоминающую эту фигуру. Такой фиксатор позволяет создавать защитный слой толщиной 10–50 мм (в крупных гидротехнических сооружениях он может составлять до 120 мм). Крепление относится к типу нестандартных, его применяют чаще всего, в сложных конструкциях.

Как сделать фиксаторы арматуры своими руками

Можно ли сделать фиксаторы для арматуры своими руками, спросите вы. В лёгких конструкциях с этой ролью справятся обычные пластиковые монтажные коробочки, в которые устанавливают розетки, но в них необходимо сделать небольшие надрезы пилой по металлу ровно на глубину полотна, которые затем следует расширить своими руками с помощью напильника. Вариант трудоёмкий, но обеспечит достаточно надёжную фиксацию положения арматуры.

Помните, что в целом конструкция не будет отличаться сверхпрочностью

Многие мастера в качестве основы для самодельных фиксаторов используют отрезки канализационной трубы диаметром не менее 50 миллиметров. С помощью болгарки с оной стороны трубы делаются надпилы. При этом важно, чтобы выемки были одинаковой глубины, иначе арматура будет установлена на разных уровнях. Недостаток использования трубы в качестве подставки заключается в том, что нижняя кромка на рыхлой поверхности будет легко проваливаться, однако в качестве площадки можно использовать заглушку.

Как выбрать фиксатор – советы мастера

При выборе фиксаторов огромное значение имеет качество пластмассы, из которой они изготовлены. Некачественный материал под воздействием давления просто лопнет, или выскочит. При покупке фиксаторов проверьте их на крепость во время сдавливания и пережимания, они не должны ломаться. Пластмасса должна быть пластична и в то же время крепка. Не забывайте, что этот вид товара требует наличия в обязательном порядке сертификата соответствия. Если всё в порядке – покупайте.

А если у вас остались вопросы, задавайте их в комментариях!

Watch this video on YouTube

Обсудить0

Предыдущая

Строительство📁Программа для проектирования дома: хитрости, которыми овладеет даже школьник

Следующая

Строительство📁 BIM-проектирование: все за и против технологии визуального прогнозирования в строительстве

Типы зажимов: подробное руководство

Рис. 1: С-образный зажим, используемый при склеивании деревянных досок.

Зажим прочно удерживает вместе два или более предметов, предотвращая их перемещение или скольжение во время работы. Они являются важным инструментом для различных применений, от деревообработки до металлообработки, ремонта автомобилей и строительства. Доступно множество типов зажимов, каждый из которых предназначен для выполнения определенных функций и подходит для различных материалов и областей применения. В этой статье рассматриваются различные типы зажимов, их особенности, преимущества и типичные области применения.

Содержание

• Что такое зажим?
• Типы хомутов
  • Ручные зажимы
  • Механические зажимы
  • Подъемные скобы
  • Пневматические и гидравлические зажимы
  • Хомуты для труб и кабелей
  • Захваты для погрузочно-разгрузочных работ
  • Другие стандартные рабочие зажимы
• Часто задаваемые вопросы

• винтовые зажимы

Что такое зажим?

Зажим — это инструмент, который надежно удерживает и фиксирует объекты или материалы на месте путем приложения сжимающей силы. Конкретная конструкция и работа зажима различаются в зависимости от его предполагаемого использования. Как правило, он состоит из пары губок или подушечек, соединенных винтом с резьбой или рычажным механизмом. Губки зажима могут быть покрыты мягкими материалами, такими как резина или пластик, чтобы предотвратить повреждение или соскальзывание зажимаемого материала. Зажимы также могут иметь дополнительные функции, такие как поворотные губки, поворотные основания и быстроразъемные механизмы, для повышения их функциональности и простоты использования.

Типы хомутов

В этом разделе подробно рассматриваются различные типы хомутов, основное внимание уделяется их конкретному применению и тому, как они работают. Зажимы доступны в различных размерах и стилях, чтобы соответствовать широкому спектру применений, и многие из них имеют регулируемые губки и другие конструктивные особенности, которые делают их более универсальными и удобными для пользователя.

Ручные зажимы

Как следует из названия, ручной зажим приводится в действие вручную. Он предназначен для удержания заготовки во время сборки, сварки, механической обработки и контроля. Популярные примеры включают в себя:

Пружинный зажим

Пружинный зажим (рис. 2) использует натяжение пружины для удержания объектов на месте. Зажим состоит из двух поворотных губок, скрепленных пружиной. Чтобы использовать зажим, сожмите его ручки вместе, чтобы открыть челюсти, и поместите объект между ними. Затем натяжение пружины надежно удерживает объект на месте. Помимо деревообработки и металлообработки пружинные зажимы также полезны для удержания на месте таких вещей, как брезент, ткани и бумага, что делает их подходящим инструментом для фотографов и художников. Они недороги, просты в использовании, и их можно найти в различных размерах и силах, чтобы удовлетворить широкий спектр применений.

Рис. 2: Пружинный зажим

Угловой зажим

Угловой зажим специально разработан для деревообработки и других ремесел, связанных с резкой и соединением скошенных углов. Зажим обычно состоит из двух металлических пластин, соединенных винтовым механизмом, что позволяет регулировать угол пластин в соответствии с углом скошенного угла.

Угловые соединения можно использовать для скрепления всего, от рамок для картин до мебели, и они особенно полезны для выполнения угловых разрезов в таких материалах, как молдинги и плинтусы. Чтобы использовать угловой зажим, сначала соедините два куска дерева вместе под правильным углом, а затем поместите зажим на стык. Затем отрегулируйте пластины, чтобы затянуть зажим, надежно удерживая кусочки дерева на месте, пока клей сохнет.

Быстрозажимной хомут

Быстрозажимной хомут (рис. 3) имеет длинный стержень с двумя мягкими губками с каждой стороны; одна челюсть движется вдоль бруса, а другая неподвижна. Рукоятка зажима представляет собой спусковой крючок, который перемещает подвижную челюсть ближе к неподвижной. Рычаг на рукоятке позволяет подвижной губке быстро скользить по стержню и регулировать расстояние между двумя губками. С помощью рычага установите губки примерно на правильное расстояние друг от друга, поместите губки вокруг заготовки, а затем нажмите на спусковой крючок, чтобы сильнее затянуть зажим. Некоторые быстродействующие зажимы предназначены для трансформации в разбрасыватели путем изменения положения и ориентации неподвижной челюсти.

Рисунок 3: Быстродействующий хомут

С-образный хомут

С-образный хомут (рис. 1) имеет форму буквы «С». Зажим имеет плоское основание, винтовой механизм и губку, которую можно отрегулировать для удерживания предметов разных размеров и форм. С-образные зажимы работают аналогично винтовым зажимам. С помощью струбцины сначала поместите объект, который нужно зажать, между плоским основанием и зажимом, затем затяните винт, чтобы надежно удерживать объект на месте. Одним из преимуществ c-образного зажима является то, что его можно использовать в труднодоступных местах, где другие зажимы могут не подойти.

F-образный хомут

F-образный хомут представляет собой тип винтового хомута, который работает аналогично C-образному хомуту, но имеет более широкое раскрытие.

Винтовой зажим

В винтовом зажиме (рис. 4) используется винт с резьбой для приложения давления и удерживания объектов на месте. Зажим обычно состоит из двух плоских губок, соединенных винтовым механизмом. Чтобы использовать регулируемый винтовой зажим, поместите объект между губками, а затем затяните винт, чтобы оказать давление и зафиксировать объект на месте.

Одним из преимуществ винтовых зажимов является то, что они могут обеспечить очень прочное и надежное удержание предметов, что делает их полезными для приложений с большим давлением или силой. Однако они также могут занимать больше времени, чем другие зажимы, поскольку для регулировки давления требуется вращение винта. Кроме того, их может быть сложнее использовать в ограниченном пространстве, поскольку винтовой механизм может затруднить позиционирование зажима именно там, где это необходимо.

Рис. 4: F-образный хомут — это разновидность винтового хомута

Стопорный хомут

В стопорном хомуте используется кулачковый механизм, обеспечивающий переменное регулируемое усилие зажима. Кулачковый механизм — это деталь машины, преобразующая вращательное движение в поступательное. Кулачковый механизм запирающего зажима управляется скользящей рукояткой, которая контролирует движение губок и величину прилагаемой силы зажима. Стопорные зажимы бывают различных типов, например, с прямыми губками, изогнутыми губками и игольчатыми губками. Их можно использовать для различных применений, включая сварку, строительство и ремонт автомобилей.

Механические зажимы

Механические зажимы представляют собой простые механизмы, в которых для удержания материала используются четыре основных компонента. К ним относятся рукоятка переключения, зажимной рычаг, рычаги и основание. Эти устройства используют механическую силу и не зависят от внешних источников энергии.

Обычные механические зажимы включают:

Зажим верстачный

Одним из видов зажима для стола является зажим верстака, который крепится к верстаку или столу. Зажим состоит из плоского основания, прикрепленного к верстаку, и поворотной губки, которую можно отрегулировать для удерживания предметов разных размеров и форм. Поскольку они крепятся к верстаку, верстачные зажимы более надежны, чем другие зажимы.

Краевой зажим

Краевой зажим удерживает объекты вдоль их краев, а не лицевых поверхностей. Эти зажимы имеют три отдельных винта, которые позволяют пользователю контролировать положение зажима по двум осям, что делает его идеальным инструментом для таких задач, как удерживание деталей для стыковой сварки или склеивания сборки.

Подъемные зажимы

Для подъема можно использовать следующие зажимы:

Подъемный зажим для вертикальной пластины

Захват для подъема вертикальной пластины используется в промышленных условиях для захвата и подъема больших тяжелых стальных листов в вертикальной ориентации. Зажим имеет пару губок, которые открываются и закрываются с помощью винтового механизма или гидравлической силы и оказывают давление на пластину с помощью ряда зубцов или захватных элементов. Вертикальные подъемные захваты для листового металла в основном используются в таких областях, как судостроение, строительство и производство тяжелого машиностроения, где способность поднимать и манипулировать большими листами имеет решающее значение для производственного процесса.

Блокирующий цепной зажим

Блокирующий цепной зажим (рис. 5) состоит из цепи, которая обвивается вокруг перемещаемого объекта (объектов), причем каждый конец цепи прикреплен к захватывающему механизму. Механизм захвата использует кулачковую или клиновую систему для приложения силы к цепи, что обеспечивает надежный и регулируемый захват объекта. Блокирующие цепные зажимы широко используются при монтаже и подъеме тяжелой техники или оборудования, а также в строительстве и металлообработке. Эти зажимы отлично подходят для подъема предметов неудобной или неправильной формы.

Рис. 5: Цепной зажим

Зажим для балки

Зажим для балки прикрепляет и фиксирует несущую конструкцию, такую ​​как балка или труба, к другой конструкции, такой как опорный кронштейн или каркас здания. Изготовленный из прочных материалов, таких как сталь или алюминий, балочный зажим использует различные фиксирующие механизмы, в том числе установочные винты, губки, штифты и подпружиненные механизмы для обеспечения надежного соединения.

Пневматические и гидравлические зажимы

Гидравлические и пневматические зажимы используют давление жидкости для создания и поддержания усилия зажима. Гидравлические зажимы используют масло или другие гидравлические жидкости для создания давления, а пневматические зажимы используют сжатый воздух или газ.

Стандартный пневматический зажим

Стандартный пневматический зажим использует пневматический цилиндр для зажима заготовки. Сила зажима регулируется давлением воздуха, подаваемым на цилиндр, который сжимает пружину, позволяя зажиму закрыться. Стандартные пневматические зажимы больше подходят для прочных материалов, поэтому точное усилие зажима не требуется.

Пневматический силовой зажим

Пневматический силовой зажим использует замкнутую систему обратной связи и пропорциональный клапан для точного управления усилием зажима. Этот тип зажима подходит для хрупких заготовок, которые могут сломаться, если не отрегулировать усилие зажима.

Гидравлический зажим

Гидравлический зажим использует физические принципы гидромеханики для создания и передачи силы. Он состоит из гидравлического цилиндра, обычно приводимого в действие насосом, который приводит в движение поршень или плунжер для приложения давления зажима к заготовке. Гидравлические зажимы широко используются в промышленных приложениях, требующих больших усилий, особенно в металлообработке, обеспечивая точное и надежное усилие зажима при минимальном вмешательстве оператора.

Зажимы для труб и кабелей

Хомуты для труб и кабелей фиксируют и поддерживают трубы, кабели, кабелепроводы и другие аналогичные компоненты в промышленности и строительстве.

Стандартный хомут для труб

Стандартный хомут для труб (рис. 6) прикрепляет и фиксирует трубы, трубы или другие цилиндрические объекты к стационарной конструкции, такой как стена или потолок. Этот зажим состоит из двух полукруглых губок, соединенных стержнем с резьбой и стянутых винтом, который сжимает губки вместе для захвата зажимаемого объекта.

Рисунок 6: Зажимы для труб

Зажим для троса

Зажим для троса используется для закрепления концов троса. Он состоит из U-образного болта, седла и двух гаек. Он предназначен для оказания давления на трос и его надежного захвата, а также для распределения нагрузки по зажиму. Зажимы для тросов обычно используются в таких отраслях, как горнодобывающая, строительная и морская, где они крепят и закрепляют канаты, кабели и другие компоненты в суровых и сложных условиях.

Заземляющий зажим

Заземляющий зажим представляет собой электрический компонент, который устанавливает соединение с низким импедансом между проводником и заземляющим электродом, обычно металлическим стержнем или пластиной, зарытым в землю. Зажимы заземления надежно захватывают проводник, обеспечивая надежное электрическое соединение, которое эффективно рассеивает электрическую энергию в землю, предотвращая опасность поражения электрическим током и защищая оборудование от повреждений. Заземляющие зажимы используются в различных приложениях, включая системы распределения электроэнергии, телекоммуникационные сети и промышленные объекты.

Погрузочно-разгрузочные захваты

Погрузочно-разгрузочные захваты — это общий термин для устройств, облегчающих перемещение больших грузов, от сырья до готовой продукции. Общие устройства этой категории включают:

Зажимы для листового металла

Зажимы для листового металла работают аналогично блокирующим зажимам. Однако губки зажима для листового металла шире, что делает их более эффективными для удержания листового металла.

Зажим Dimide

Зажим Dimide имеет С-образный корпус с резьбовым болтом, проходящим через его центр, который поворачивается для перемещения губок вместе или в стороны. Он работает аналогично c-образному зажиму, но может прикладывать значительно большее усилие зажима в приложениях с высокими требованиями.

Хомут Мармана

Хомут Мармана используется для соединения двух компонентов в аэрокосмической системе, обычно для обеспечения и поддержания целостности потока жидкости или газа. Зажим Marman имеет специальную конструкцию с разрезным кольцом, обеспечивающую высокую степень регулируемости и приспособляемости к изменениям размера и формы компонентов.

Силовой зажим

Силовые зажимы представляют собой электромеханические устройства с комбинацией электродвигателей, шестерен и систем управления для автоматического и надежного захвата объектов с высокой силой и точностью. Усилие зажима, генерируемое этими устройствами, можно точно контролировать с помощью передовых датчиков и систем обратной связи, которые могут обеспечить точное позиционирование и предотвратить повреждение деликатных или хрупких материалов. Эти зажимы часто интегрируются в роботизированные системы и промышленное оборудование для облегчения автоматизированных процессов производства и обработки.

Ножничный зажим

Ножничный зажим захватывает и фиксирует объекты с высокой степенью точности и силы. Этот инструмент имеет два противоположных металлических лезвия, шарнирно закрепленных в центральной точке поворота. Одно или оба лезвия имеют зазубренные зубцы для улучшения захвата. Рычаг или ручка управляет зажимом, открывая и закрывая лезвия ножницами. Ножничные зажимы обычно используются в промышленных и лабораторных условиях для таких задач, как удержание и манипулирование хрупкими или опасными материалами.

Прочие стандартные рабочие зажимы

Зажим для фоторамки

Зажим для фоторамки — это деревообрабатывающий инструмент, который фиксирует углы рамы в процессе склеивания. Это устройство имеет регулируемый зажимной механизм, который приводится в действие винтом или рычагом. Механизм оказывает давление на углы рамы.

Зажим для створки

Зажим для створки — это деревообрабатывающий инструмент, который имеет длинную узкую балку из прочного материала, такого как сталь или алюминий, для обеспечения значительного зажимного усилия. Эта балка поддерживается парой зажимов, которые прикреплены к подвижной штанге, которую можно регулировать по длине балки. Зажимы для створки используются в мебельном производстве и других деревообрабатывающих производствах для скрепления двух или более кусков материала во время высыхания клея или при выполнении сложных столярных работ.

Рис. 7: Хомут для створки

Хомут для шланга

Хомут для шланга крепит гибкий и сжимаемый шланг к фитингу или штуцеру. Он состоит из круглой металлической ленты, часто из нержавеющей стали, с червячной передачей или винтовым механизмом, который регулирует диаметр ленты и натягивает ее вокруг шланга. Хомуты для шлангов являются важными компонентами в широком спектре промышленных, автомобильных и сантехнических применений, где они используются для предотвращения утечек, обеспечения герметичности и поддержания целостности и безопасности системы транспортировки жидкости или газа.

Рис. 8: Зажим для шланга с червячной передачей

Зажим для шкафа

Зажим для шкафа скрепляет детали шкафа во время процесса сборки. Зажим имеет скользящую губку, которая прикладывает значительное усилие к соединяемым деталям. Зажимы для шкафов доступны в различных типах, включая стержневые хомуты, хомуты для труб и параллельные хомуты, каждый из которых имеет уникальные характеристики и области применения.

Зажим Kant-Twist

Зажим Kant-Twist зажимает и удерживает заготовки на месте во время механической обработки, сварки или других производственных процессов. Этот специализированный зажим имеет уникальную конструкцию, в которой используется комбинация кулачка, рычага и фиксирующего механизма, обеспечивающая мощное зажимное усилие с минимальными усилиями. Кулачок и рычаг работают вместе, чтобы обеспечить быстрое зажимное действие, которое быстро и эффективно фиксирует заготовку, а блокирующий механизм гарантирует, что зажим надежно останется на месте во время процесса обработки.

Зажим для полотна

Зажим для полотна используется в деревообработке и столярном деле для фиксации больших заготовок в процессе сборки. Этот инструмент специально разработан для приложения зажимного усилия к краям заготовки, обеспечивая тем самым равномерный и стабильный захват по всей поверхности. Зажим для полотна имеет ряд поворотных губок, которые можно регулировать и фиксировать на месте для работы с материалами различной толщины. Зажимное усилие обычно обеспечивается механическим механизмом, таким как винт или храповик, и способен создавать высокий уровень давления, что делает его идеальным для использования в тяжелых условиях деревообработки.

Часто задаваемые вопросы

Какие существуют типы металлических винтовых зажимов?

Существуют различные типы металлических хомутов, например, F-образные хомуты со скользящими губками, G-образные хомуты с резьбовыми винтами, хомуты с глубоким вырезом и большим радиусом действия и спусковые хомуты со спусковым крючком.

Имеют ли зажимы удерживающую способность?

Зажимы имеют разную удерживающую способность. Пользователи должны проверить максимальную силу, которой конкретные устройства могут безопасно противостоять в заблокированном положении, чтобы предотвратить неэффективный зажим и повреждение.

• винтовые зажимы

29 Типы хомутов и их выбор

К

Камрон Сандерс

Камрон Сандерс

Камрон Сандерс — эксперт по благоустройству дома и писатель с более чем 15-летним практическим опытом строительства, реконструкции, деревообработки, ремонта домов и ландшафтного дизайна. Он также писал для HGTV. Опыт Камрона варьируется от устранения неполадок пил и газонокосилок до покраски кухонных шкафов.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 16.12.22

Рассмотрено

Джонатан Брюэр

Рассмотрено
Джонатан Брюэр

Джонатан С. Брюэр II является лицензированным генеральным подрядчиком, специализирующимся на ремонте кухонь, ванных комнат и общем строительстве с двадцатилетним профессиональным опытом.

Узнайте больше о The Spruce’s
Наблюдательный совет

Петр Вытражек / Getty Images

Как мастера, у всех нас есть что-то, что мы представляем, когда думаем о зажиме. На самом деле существуют десятки типов зажимов, каждый со своими сильными и слабыми сторонами. Некоторые зажимы отлично подходят для сложных работ по дереву, таких как столярные работы, в то время как другие просто служат дополнительным набором рук в мастерской.

Струбцины — чрезвычайно универсальные инструменты с бесконечным списком применений. На самом деле, вы, скорее всего, никогда не перестанете находить новые способы использования своих зажимов. Чтобы помочь вам познакомиться с каждой разновидностью, вот 29 типов зажимов, которые должен знать каждый домашний мастер.

Что такое зажим?

Зажим — это устройство, используемое для сжатия, связывания или иного сжатия объекта или заготовки.

• 01
  из 29

  C-образный зажим

  Роберт Лоудон / Getty Images

  Подходит для: Общая деревообработка, ремонт автомобилей

  С-образный зажим, названный в честь его формы «С», является одним из самых основных типов зажимов. С-образные зажимы состоят из С-образной рамы с фиксированной губкой и однозаходного винта для затягивания на плоских поверхностях.

• 02
  из 29

  С-образный зажим с удлиненным горлышком

  ФотоЮг / Getty Images

  Подходит для: Деревообработка, склейка плит, автомобильная промышленность

  С-образный зажим с удлиненным горлом представляет собой С-образный зажим с удлиненными губками, что позволяет ему прикладывать зажимное усилие, направленное к центру заготовки.

• 03
  из 29

  F-зажим

  Аонип / Getty Images

  Подходит для: Деревянные столярные изделия, торцевое склеивание досок, удерживание заготовок

  Как и C-образный зажим, F-образный зажим назван в честь его сходства с буквой. Винт с резьбой удерживается не фиксированной С-образной рамой, а скользящим элементом, который перемещается по прямому участку рамы. Это позволяет челюстям расширяться и удерживать гораздо больше материала, чем способен C-образный зажим. F-зажимы часто имеют большое горлышко, что позволяет им зажимать более крупные материалы ближе к центру.

• 04
  из 29

  Зажим сцепления

  Евгений Романенко / Getty Images

  Подходит для: Деревянные столярные изделия, торцевое склеивание досок, удерживание заготовок

  Подобный по конструкции F-зажиму, зажим с муфтой использует муфту для фиксации губок на месте. Задействование муфты большим пальцем освобождает челюсть от перекладины, что позволяет ослабить зажим одной рукой. Слабость как F-образных, так и муфтовых зажимов заключается в склонности прямого стержня к изгибу при приложении давления, что может поставить под угрозу точные деревянные столярные изделия.

• 05
  из 29

  Параллельный зажим

  Подходит для: Деревянные столярные изделия, склеивание панелей, большие заготовки

  В качестве решения проблемы изгиба F-зажимов и зажимов с муфтой, параллельные зажимы оснащены прочным стержнем с двумя параллельными зажимными поверхностями, которые создают полный контакт с заготовкой. Две зажимные поверхности спроектированы так, чтобы оставаться параллельными друг другу при приложении давления, что помогает поддерживать прямое склеивание.

• 06
  из 29

  Трубный хомут

  Westbahnhof / Wikimedia Commons / CC BY-SA 2.0 CA

  Подходит для: Деревянные столярные изделия, склеивание панелей, большие заготовки

  Трубный хомут состоит из двух концов хомута, закрепленных на специальном отрезке трубы из оцинкованной или черной стали. Один конец привинчивается к резьбовому концу, а другой скользит по трубе и фиксируется на месте. Конструкция трубного хомута дает ему те же преимущества в столярных работах, что и параллельный хомут, с дополнительной возможностью индивидуальной настройки длины хомута за счет использования большего сечения трубы. Кроме того, хомуты намного проще для кошелька.

• 07
  из 29

  Спусковой крючок

  Ель / Лесли Шеперд

  Подходит для: Деревянные столярные изделия, торцевое склеивание досок, удерживание заготовок, работа одной рукой

  Триггерный зажим с одной фиксированной и одной подвижной губками похож по конструкции и функциям на F-образный зажим, но модифицирован для работы одной рукой. Это происходит благодаря спусковому механизму, который постепенно прикладывает давление, сдвигая подвижную губку к неподвижной губке.

• 08
  из 29

  Пружинный ручной зажим

  Захват света / Getty Images

  Подходит для: Удержание заготовок и материалов

  Пружинные ручные зажимы представляют собой зажимы, оказывающие давление с помощью пружины, расположенной в точке шарнира, подобно зажиму для стружки. Эти удобные зажимы бывают всех форм и размеров, а также из различных материалов для различных целей и прочности.

• 09
  из 29

  Ручной зажим с храповым механизмом

  Ель

  Подходит для: Удержание заготовок

  Ручные зажимы с храповым механизмом похожи на пружинные ручные зажимы, но вместо пружины для постепенного приложения давления используется храповой механизм.

• 10
  из 29

  Ленточные зажимы

  Подходит для: Деревообработка, склеивание кромок

  Зажимы Bandy представляют собой пружинные зажимы с добавлением ленты, которая охватывает две челюсти. Эта полоса позволяет зажиму прилагать усилие к заготовке, когда она расположена на краю.

• 11
  из 29

  Кромочный зажим

  Подходит для: Деревообработка, склеивание кромок

  Зажим для захватных кромок имеет два подпружиненных кулачка, покрытых резиной, которые используются для блокировки заготовки. Между двумя кулачками находится винт с резьбой с поворотной головкой, который используется для приложения давления к краю заготовки. Кулачки и поворотная головка оказывают противоположное давление, которое плотно удерживает зажим на месте.

• 12
  из 29

  Двухшпиндельные кромочные зажимы

  Подходит для: Деревообработка, склеивание кромок

  Двухшпиндельный кромочный зажим — это тип специального зажима, который можно использовать в паре с F-образным зажимом для зажима кромки заготовки. Для этого пользователь размещает F-зажим на заготовке так, чтобы одна губка была сверху, а другая снизу. Затем двухшпиндельный краевой зажим помещается между F-образным зажимом и заготовкой, где он использует выемку в своей раме для приложения давления к стержню F-образного зажима.

• 13
  из 29

  С-образный краевой зажим

  Подходит для: Деревообработка, склеивание кромок

  Кромочный зажим с С-образным зажимом используется так же, как и двухшпиндельный краевой зажим, но для его работы не требуется F-образный зажим. Вместо этого он использует губки С-образного зажима, чтобы удерживать его на поверхности, и оснащен перпендикулярным винтом и поворотной губкой для приложения давления к краю заготовки.

• 14
  из 29

  Хомуты для шлангов

  Подходит для: Трубопроводная арматура, водяные шланги, ремонт автомобилей

  Хомут для шланга представляет собой металлическую ленту с винтом, которая используется для затягивания ленты вокруг объекта, такого как трубная арматура или водяной шланг. Хомуты для шлангов бывают самых разных размеров и могут использоваться в самых разных областях.

• 15
  из 29

  Зажимы для ремня

  Подходит для: Деревянные столярные изделия, изготовление мебели, нестандартные заготовки

  Ременные зажимы используют тканевый ремешок для затягивания предметов неправильной формы. Этот ремешок часто может быть оснащен регулируемыми пластиковыми элементами, которые используются для защиты углов заготовки.

• 16
  из 29

  Деревянные струбцины с ручным винтом

  Подходит для: Деревянные столярные изделия, изготовление мебели

  Деревянные струбцины с ручным винтом — одна из самых традиционных разновидностей струбцин. В них используются две идентичные деревянные челюсти, соединенные двумя противоположными винтами с резьбой. Деревянная конструкция выгодна для защиты поверхности заготовки.

• 17
  из 29

  Плоскогубцы с фиксатором

  Подходит для: Удержание заготовок

  Плоскогубцы со стопором представляют собой не что иное, как плоскогубцы с более широкой горловиной и плоскими зажимными поверхностями, а не стандартные губки плоскогубцев. Они отлично подходят для быстрых временных задержек.

• 18
  из 29

  Угловой зажим

  MD ISAHAQUE ALI / Getty Images

  Подходит для: Деревянные столярные изделия, коробчатые конструкции, каркасные конструкции

  Угловой зажим предназначен для размещения внутри соединения под углом 90 градусов, при этом оказывая давление снаружи соединения с помощью винтов с резьбой, оснащенных поворотными головками. Эта нестандартная форма позволяет зажиму идеально удерживать 9Углы 0 градусов, что имеет большое значение при построении коробок и каркасов.

• 19
  из 29

  Самоквадратичная рама

  Подходит для: Деревянные столярные изделия, каркасные конструкции, коробчатые конструкции

  Зажим рамный самоквадратный состоит из двух V-образных стержней, соединенных посередине винтом с резьбой. На каждом стержне две скользящие скобы под углом 90 градусов. Квадратная заготовка, такая как рамка для картины, устанавливается поверх двух букв V с кронштейном, расположенным на каждом углу. Затем можно затянуть винт с резьбой, чтобы стянуть V вместе, зажимая углы и придавая квадратную форму детали.

• 20
  из 29

  Зажим

  Подходит для: Удержание заготовок на рабочих поверхностях

  Тогл-зажим — это зажим, который крепится к рабочей поверхности для удержания материалов на месте. Зажим имеет одну губку, которая оказывает давление на верхнюю часть заготовки, плотно удерживая ее на рабочей поверхности.

• 21
  из 29

  Зажим для забора

  Подходит для: Удержание заготовок на инструментальных упорах

  Как и рычажный зажим, упорный зажим также используется для удержания заготовки в устойчивом положении. Однако вместо верстака зажим крепится к инструменту с упором, например к настольной пиле или торцовочной пиле. Несмотря на то, что существует множество применений зажимов ограждения, они часто используются для позиционирования стопорных блоков для быстрого дублирования разрезов.

• 22
  из 29

  Зажим для сверлильного станка

  Подходит для: Удерживающий материал на сверлильном станке

  Зажимы для сверлильного станка или тиски для сверлильного станка предназначены для устойчивого удержания заготовки на сверлильном станке, что способствует более точному сверлению. Зажим сверлильного станка крепится к сверлильному станку и может быть быстро отрегулирован для удержания материала в любом необходимом положении.

• 23
  из 29

  Пружинный зажим под углом

  Подходит для: Соединения скошенных стыков, рамных конструкций, коробчатых конструкций

  Пружинный угловой зажим представляет собой фасонный кусок пружинной стали, в котором используется натяжение пружины для удержания двух заготовок вместе, при этом занимая минимальную площадь. Зажим натягивается с помощью специальных плоскогубцев и помещается на наружную сторону скоса, где его заостренные кончики вгрызаются в древесину.

• 24
  из 29

  Цепной зажим

  Подходит для: захвата нестандартных заготовок, скручивания гладких труб

  Цепной зажим с замком выглядит как набор клещей с петлевой цепью вместо губок. Эта цепь может плотно обхватывать материалы неправильной формы, а также гладкие поверхности, такие как круглые трубы.

• 25
  из 29

  Зажим для линейки

  Подходит для: Деревообработка, столярные изделия

  Струбцина с прямой кромкой — это длинный, идеально прямой инструмент, который прижимается к заготовке, создавая прямую кромку для пилы или наездника. Этот удобный зажим позволяет стандартной циркулярной пиле работать как гусеничной.

• 26
  из 29

  Настольный зажим

  Подходит для: Инструменты для сварки, пайки, монтажа

  Настольные зажимы — это небольшие плоские С-образные зажимы, используемые для крепления предметов к столу или рабочей станции. Они используются для всего: от крепления материала для сварки до крепления мониторов к столу.

• 27
  из 29

  Настольные тиски

  Мануэль Фаба Ортега / Getty Images

  Подходит для: Удерживание заготовок, автомобильная промышленность

  Слесарные тиски — это прочный зажим, крепящийся к рабочей поверхности, например к верстаку. Тиски имеют две параллельные губки, одну фиксированную, а другую подвижную, и приводятся в действие винтом с резьбой с длинным рычагом для дополнительной силы затяжки.

• 28
  из 29

  Лицевой зажим корпуса

  Подходит для: Монтажный шкаф

  В торцевом зажиме шкафа используются два винта с перпендикулярной резьбой для регулировки шкафов для монтажа. Скользящая губка плотно притягивает шкафы друг к другу, а нецарапающая головка оказывает давление на поверхности шкафа и выравнивает их. Многие зажимы для лицевой стороны шкафа имеют отверстия для сверления направляющих отверстий непосредственно через зажим.
