Сетка кладочная для пеноблоков: какую лучше выбрать

Для армирования кладки из пеноблоков выпускается множество разновидностей кладочных сеток.

Пенобетон – сам по себе материал довольно хрупкий, и блоки из него, несмотря на все свои уникальные эксплуатационные характеристики, без дополнительного укрепления подвержены растрескиванию под нагрузкой. Для повышения имеющихся показателей прочности и увеличения срока службы несущих конструкций здания используется сетка кладочная для пеноблоков.

В статье мы расскажем о видах сетки, разберем ее технические и эксплуатационные характеристики.

Металл или пластик

Для укрепления конструкций и узлов при строительстве зданий из пеноблоков применяется кладочная сетка. Ее использование предотвращает растрескивание швов, неравномерную усадку стен, улучшает качество будущей постройки.

Изготавливают сетки из:

• Металла.
• Полимерных или композитных материалов.

Давайте рассмотрим оба вида отдельно.

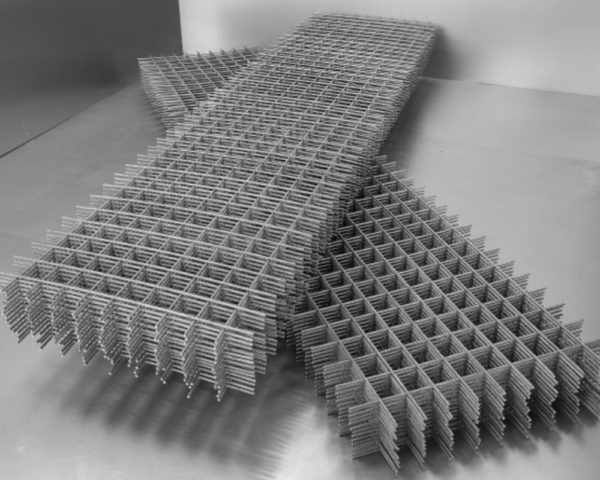

Металлическая сетка

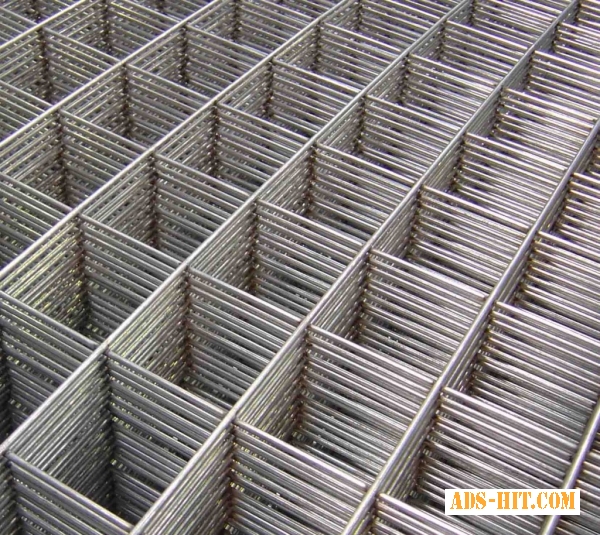

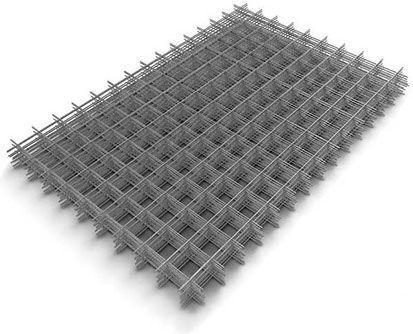

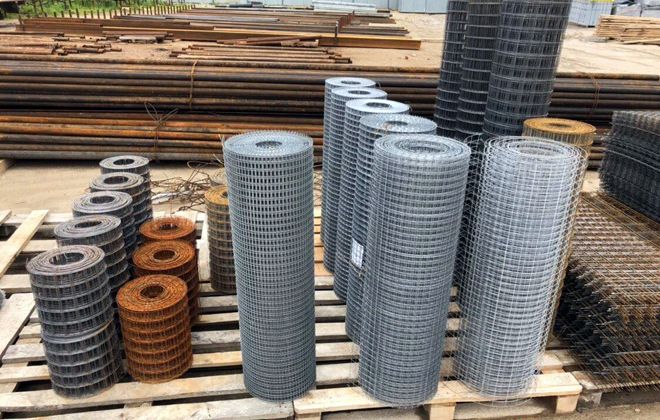

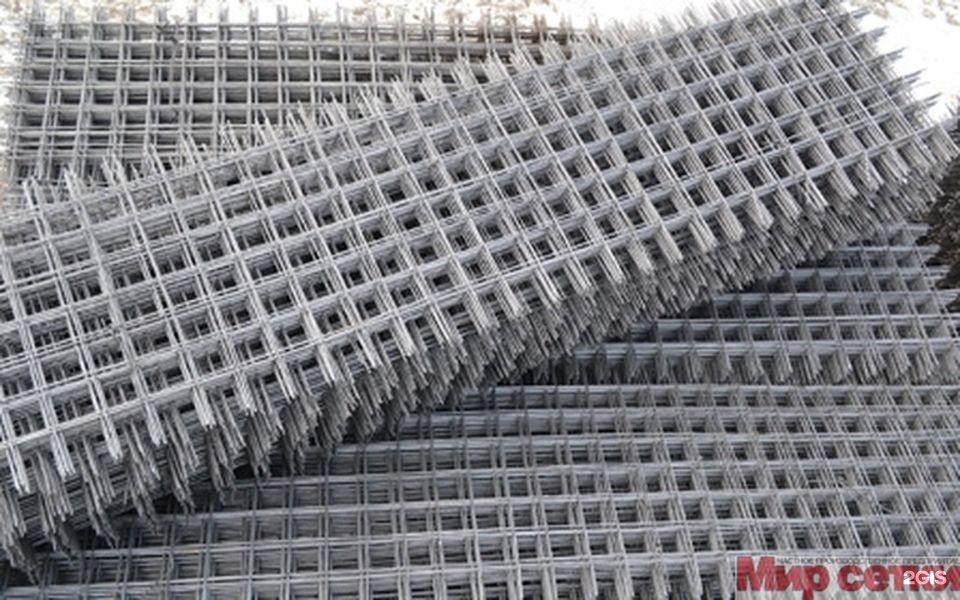

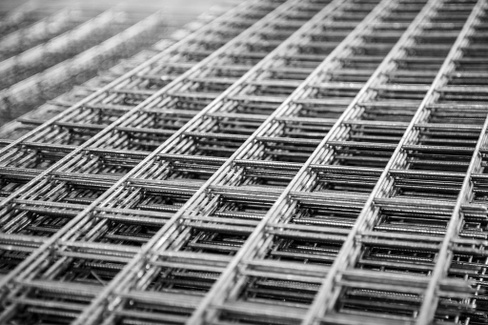

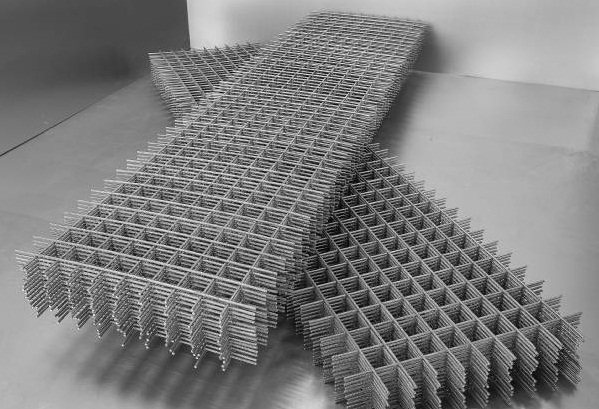

Металлическая сетка для армирования стен из пеноблоков, выпускаемая картами.

Для ее изготовления применяют рифленую проволоку ВР1 периодического профиля, технические показатели которой соответствуют ГОСТ 23279-85. Диаметр прутов варьируется в диапазоне от 3 до 5 мм. Такая толщина выбрана не случайно, известно, что широкий шов между блоками понижает теплопроводность стен, поэтому блоки рекомендуется класть на клеевой раствор толщиной 3–5 мм.

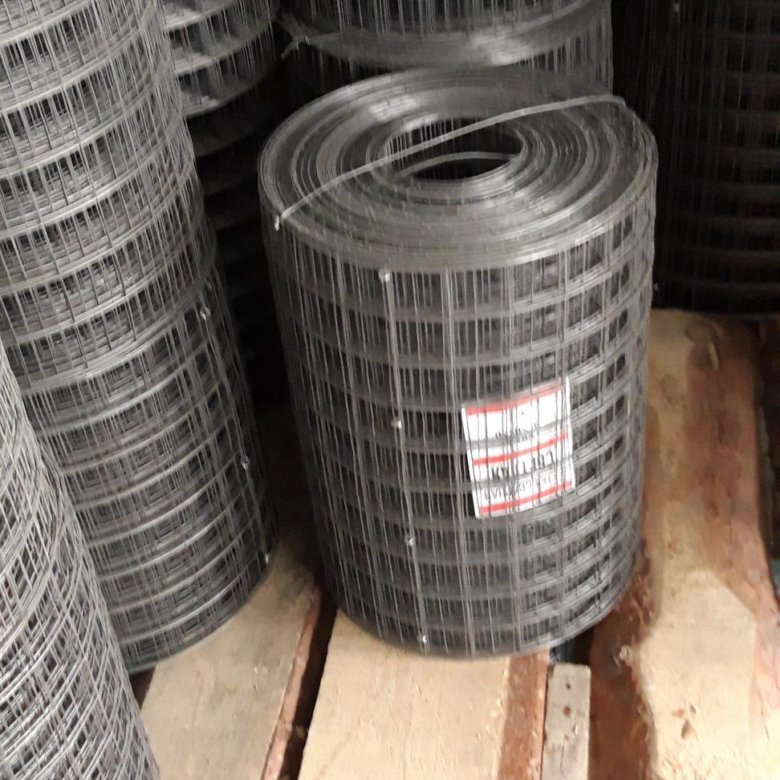

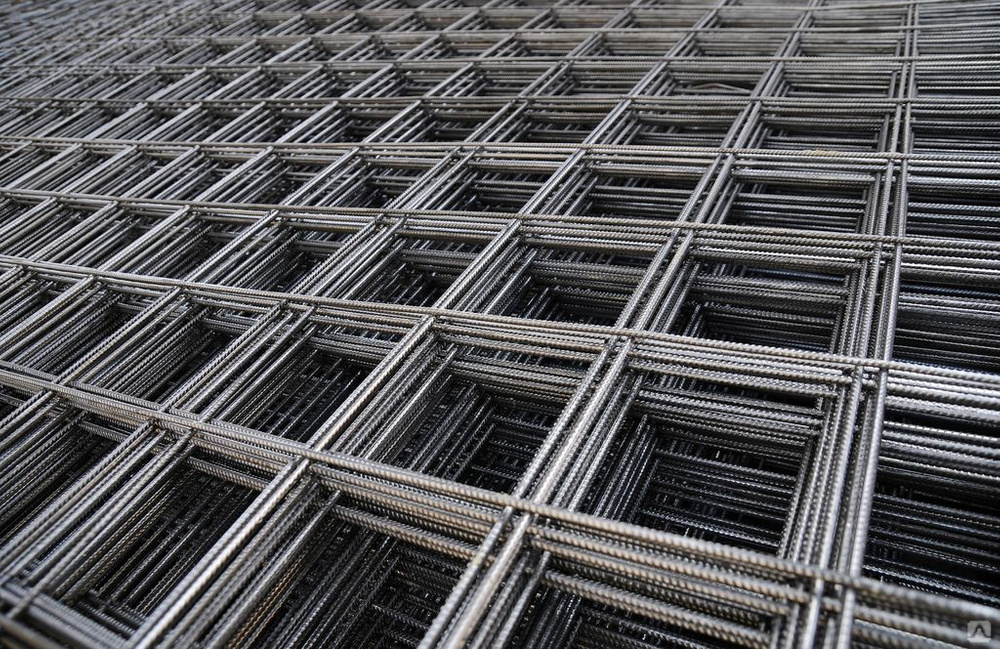

Кладочная сетка для пеноблоков из рифленого металла, утопленная в растворную смесь, ни коим образом не может служить «мостиком холода», так как не увеличивает зазор между блоками.

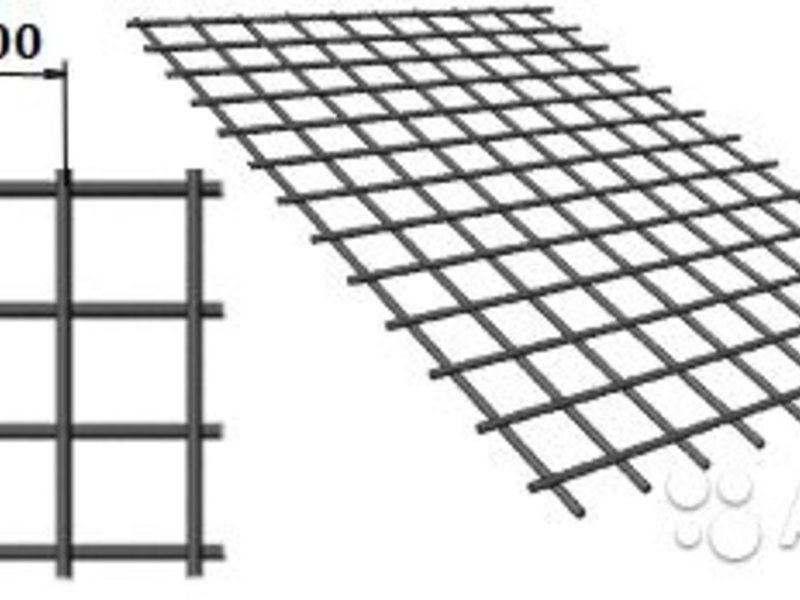

На маркировке сетки указывается размер ячеек и толщина проволоки. Например, 50 х 50 х 3 – это значит, что высота и ширина ячейки равна 50 мм, а толщина прута – 3 мм.

Кроме вышеназванных качеств металлическая сетка обладает следующим рядом преимуществ:

• Стыковка прутов делается контактной сваркой с применением проволоки из низкоуглеродистой стали, благодаря этому получается прочное и надежное соединение.

Изготовление металлической сетки на станке точечной сварки.

• Изготовление происходит на импортном оборудовании, обеспечивающем высокое качество сварки.
• Отсутствие острых концов исключает риск травмироваться.
• Компактность рулона позволяет перевозить материал в салоне или багажнике автомобиля.
• Небольшой вес облегчает транспортировку и переноску сетки.
• Доступная цена.

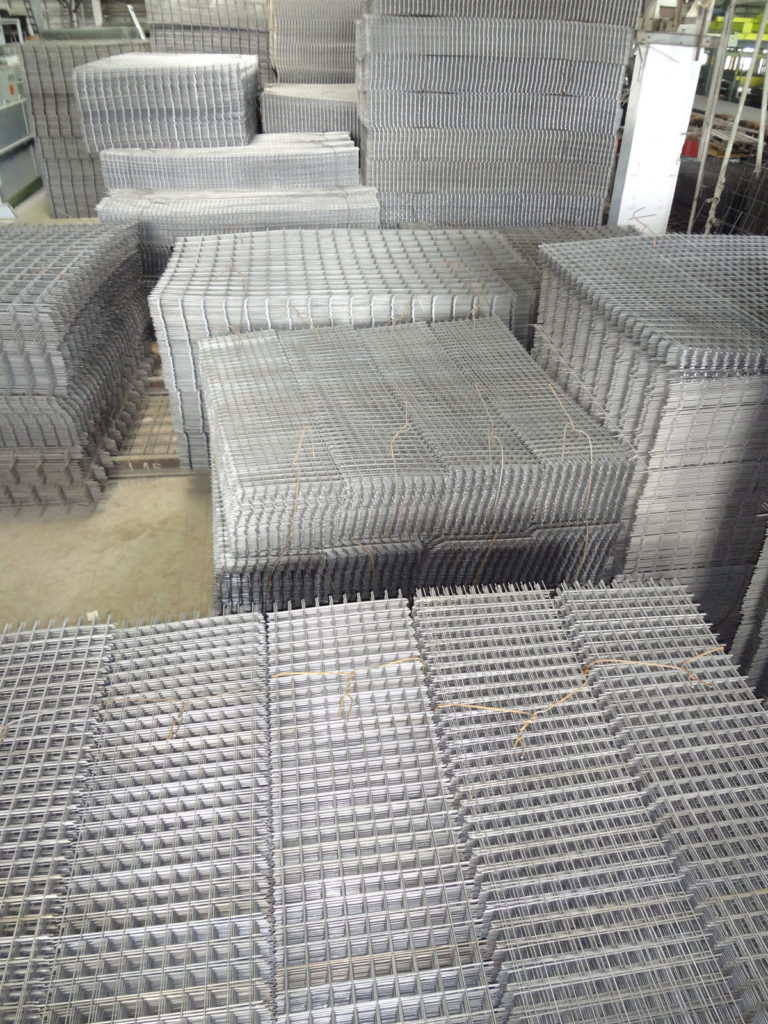

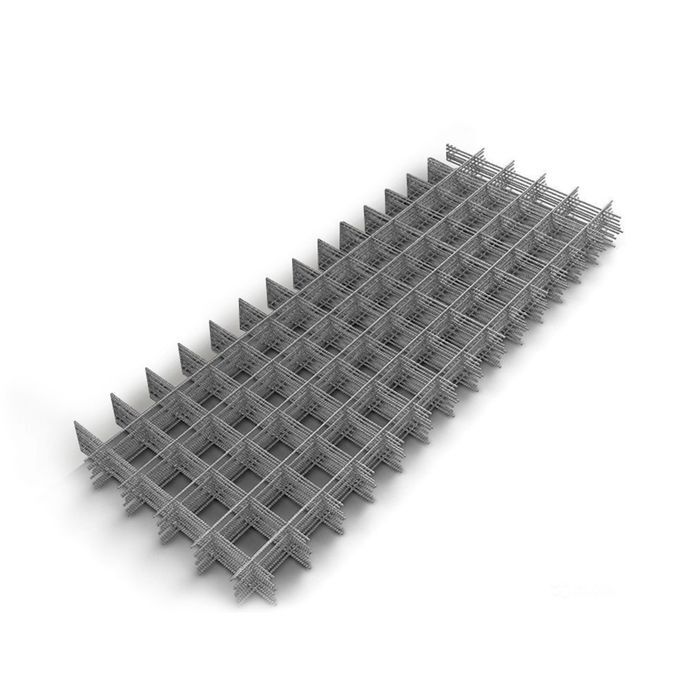

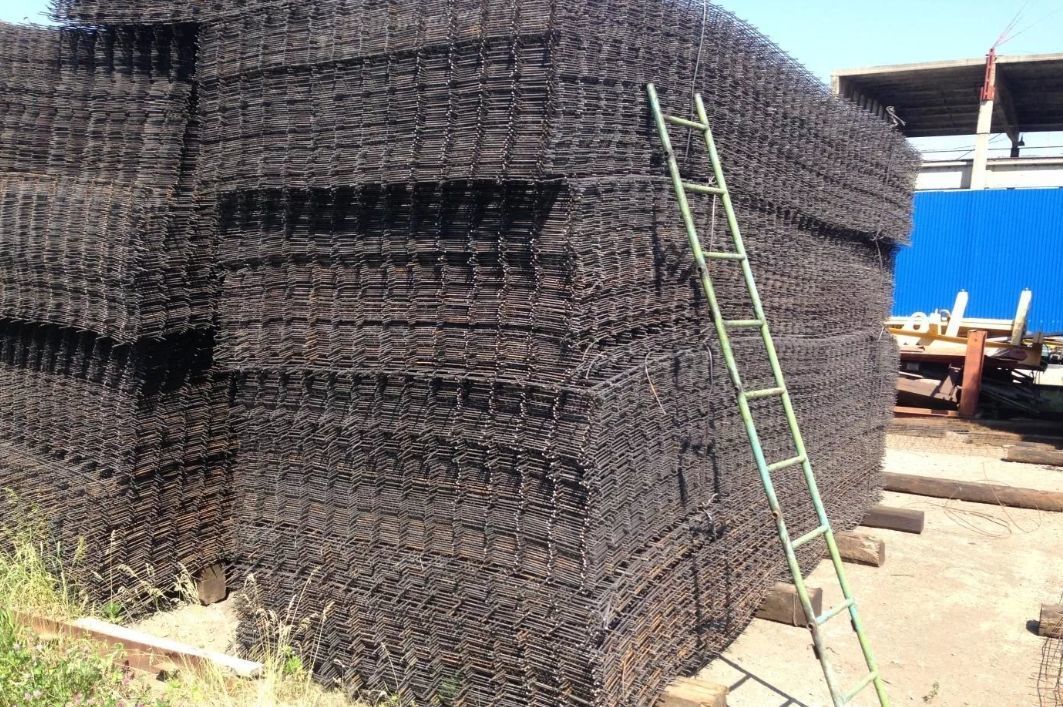

• Выпускается как в рулонах длиной до 50 м, так и отдельными картами.
• Различная ширина позволяет подобрать материал к любой толщине стен.
• При использовании для кладки своими руками стен пустотелых пеноблоков сетка не позволяет раствору проникать внутрь пустот, тем самым сокращается расход смеси, увеличивается звукоизоляция и уменьшается теплопроводность стен.

Важно! Недостатком металлической сетки является ее подверженность коррозии, но этот минус можно легко исправить, защитив металл со всех сторон кладочным раствором от проникновения влаги.

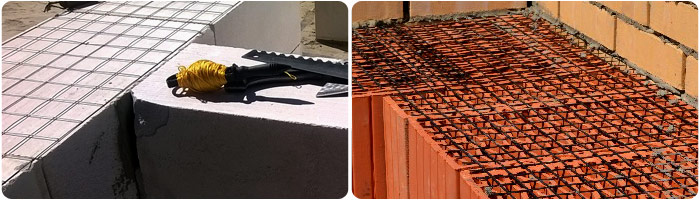

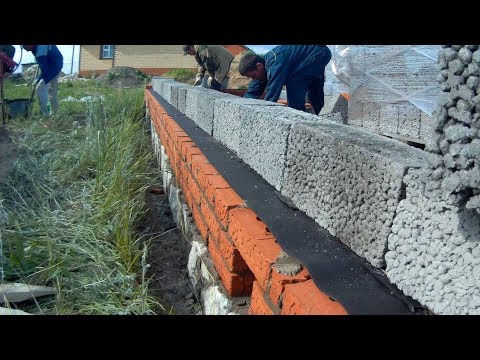

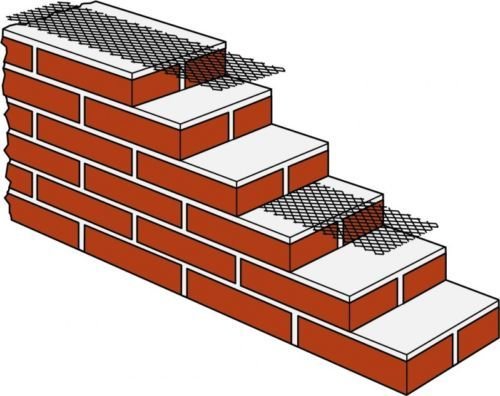

Армирование стен из пеноблоков сеткой с одновременной облицовкой кирпичом.

Выпускается сетка металлическая с ячейками следующих типоразмеров:

• 10 х 10 мм.
• 16 х 16 мм.
• 25 х 12,5 мм.
• 25 х 25 мм.
• 50 х 50 мм.
• 75 х 25 мм.
• 75 х 75 мм.

Для полнотелых пеноблоков специалисты рекомендуют применять сетки с ячейкой 50 х 50 мм и выше, а для пустотелых в целях экономии раствора и увеличения эксплуатационных качеств постройки – от 10 х 10 мм до 25 х 25 мм. Диаметр проволоки при этом берется 4 мм, это самая оптимальная толщина, обладающая достаточной прочностью, умеренным расходом материала при кладке, небольшим весом.

Применение полотна с прутами большего диаметра увеличивает зазор между блоками, соответственно ухудшается теплопроводность, сцепление между пеноблоками, ослабляется монолитность всей конструкции.

Полимерная сетка

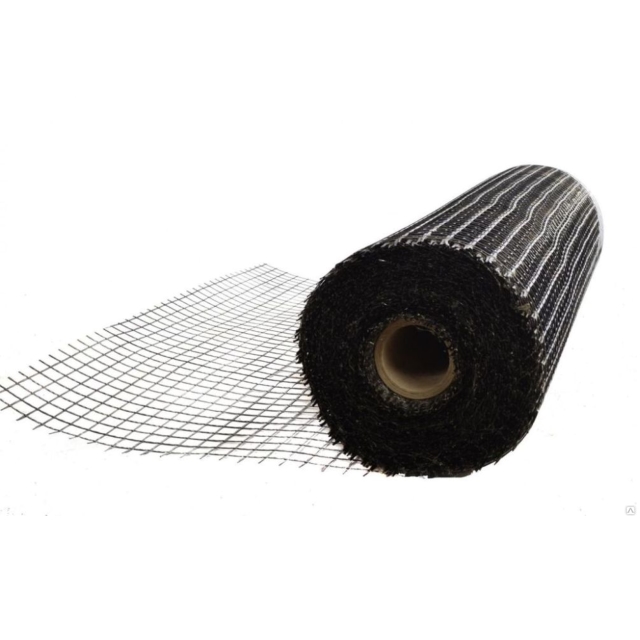

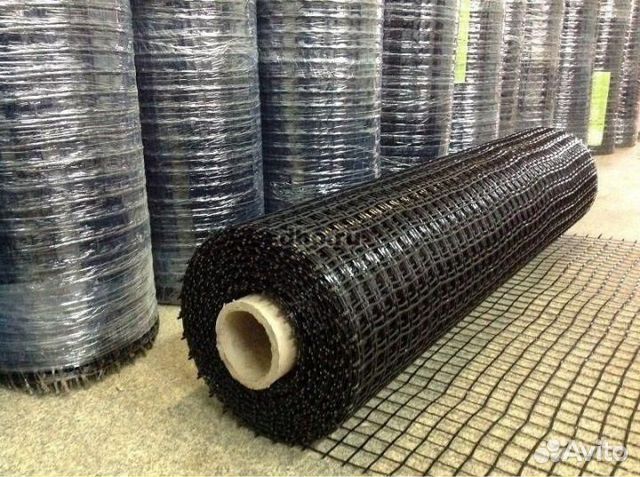

Виды базальтовой кладочной сетки с различной толщиной прута и разным размером ячеек.

Для армирования стен из пеноблоков применяются два вида сеток:

• Монолитная стеклопластиковая.
• Базальтовая.

Первый вид не обладает достаточной прочностью, поэтому его используют для укрепления стен, не подверженных большим нагрузкам – самонесущих перегородок, небольших конструкций для крыльца или веранды и прочее.

Базальтовая кладочная сетка для пеноблока имеет необходимую механическую прочностью, способную выдерживать значительную нагрузку на несущие стены, поэтому она широко используется в строительстве зданий. Кроме того, ряд неоспоримых преимуществ данного материала, практически не уступающих изделиям из металла, выводит его на первое место по использованию в этой области.

Производится материал путем бесперебойной протяжки базальтового волокна с последующей пропиткой, технические характеристики должны соответствовать стандарту СТО 29424809.

Изготовление полимерной сетки путем бесперебойной протяжки базальтового волокна.

Плюсами пластиковой сетки являются:

• Абсолютная устойчивость к плесени, гниению, воздействию микроорганизмов.
• Не разрушается в щелочной и любой другой агрессивной среде.
• Обладает минимальной теплопроводностью.
• Не проводит электричество.
• Хорошо работает на изгиб.
• Не травмоопасна.
• Легко режется, имеет малый вес.
• Доступна любому кошельку.
• Компактная упаковка позволяет транспортировать материал в салоне автомобиля.

Производители предлагают большой выбор размеров полимерных сеток для стен любой толщины.

Важно! При небольшом весе, кажущейся легкости и ненадежности, сетка кладочная для пеноблока из полимерных материалов по прочности практически не уступает полотнам из металла.

Выпускается сетка из полимеров с ячейками различных типоразмеров – от 5 х 5 мм до 50 х 50 мм, в рулонах с шириной от 400 мм до 1000 мм.

Для стен из пенобетона инструкция рекомендует применять сетку с ячейкой 25 х 25 мм, так как такой размер наиболее оптимален как для полнотелых, так и для пустотелых блоков. Небольшие ячейки помогут сохранить воздушные полости свободными от раствора, что увеличит теплоизоляционные свойства пеноблоков, обеспечит лучшую звукоизоляцию помещения, это особенно важно при строительстве вблизи оживленной трассы.

Сравнительные характеристики

Перед выбором сетки необходимо ознакомиться с техническими характеристиками каждого вида.

Для более полного представления о свойствах металлических и полимерных сеток приведем сравнительную таблицу технических характеристик материалов. Для сравнения возьмем более близкие размеры ячеек – 50 х 50 и 100 х 100 мм.

Из таблицы видно, технические характеристики полимерных сеток по многим показателям превосходят металлические. Это касается прочности на разрыв, теплопроводности, массы и других параметров. А по цене базальтовые сетки в 3 раза дешевле стальных.

Базальтовая кладочная сетка проста в укладке и отлично режется простыми хозяйственными ножницами.

Поскольку расход армирующих полотен при возведении стен здания довольно большой, то приобретение недорогих пластиковых сеток для укрепления конструкций и узлов ощутимо удешевит строительство.

Подводя итог всему вышесказанному, хочется еще раз повторить, что пренебрежение к армированию узлов и конструкций здания может привести к необратимым последствиям, в частности к трещинам по швам и пеноблокам, ликвидировать совершенно которые будет практически невозможно, так как они будут появляться вновь и вновь.

Мы рассказали о разновидностях сеток для армирования стен из пеноблоков, сравнили их эксплуатационные и технические показатели. Теперь получение качественной и долговечной кладки зависит только от вашего желания и возможностей. Как дополнительный материал по теме, представляем фото и видео в этой статье, которые помогут окончательно определиться с выбором.

kladka-info.ru

Кладочная сетка для пеноблоков

Пенобетон – хрупкий материал, нуждающийся в дополнительном укреплении. Для создания монолитных построек кладку пористых материалов армируют. Сегодня выпускается огромное разнообразие кладочных сеток для пеноблоков из разных материалов, каждая из которых имеет свои плюсы и минусы. Грамотный выбор армирующей сетки значительно повысит прочность кладки и улучшит эксплуатационные качества пенобетона.

Зачем нужна арматурная сетка

Не все полотно кладки пористых блоков нуждается в укреплении арматурной сетки. Прокладка сетки нужна лишь в зонах с усиленной нагрузкой. К таким областям относят первый этаж помещения. Особое внимание при укреплении уделяют:

• первому ряду кладки;
• месту под оконными проемами;
• места соединений перемычек и межэтажных перекрытий.

При расстоянии между этажами выше трех метров сетку укладывают в двух местах. При меньшем расстоянии укрепление производят только в области окон. Если стены укладывают всплошную, арматуру монтируют посредине кладки. В дополнительном укреплении нуждаются стены, выходящие на ветреную сторону.

Выбор лучшей кладочной сетки

Специалисты не рекомендуют пренебрегать армирующими прокладками при работе с пористыми материалами. Если на небольших перегородках или ограждениях отсутствие кладочной сетки никак не скажется, то при эксплуатации монолитных построек такая оплошность может привести к разрушениям.

Пластик и металл

Арматурное полотно используется для кладки несущих конструкций. Она защищает швы от растрескивания и обеспечивает равномерную усадку всей постройки. Арматурные сетки производят из:

• металла;
• полимеров и пластика.

Оба вида кладочной сетки активно используются для армирования пеноблоков. Однако их характеристики существенно отличаются.

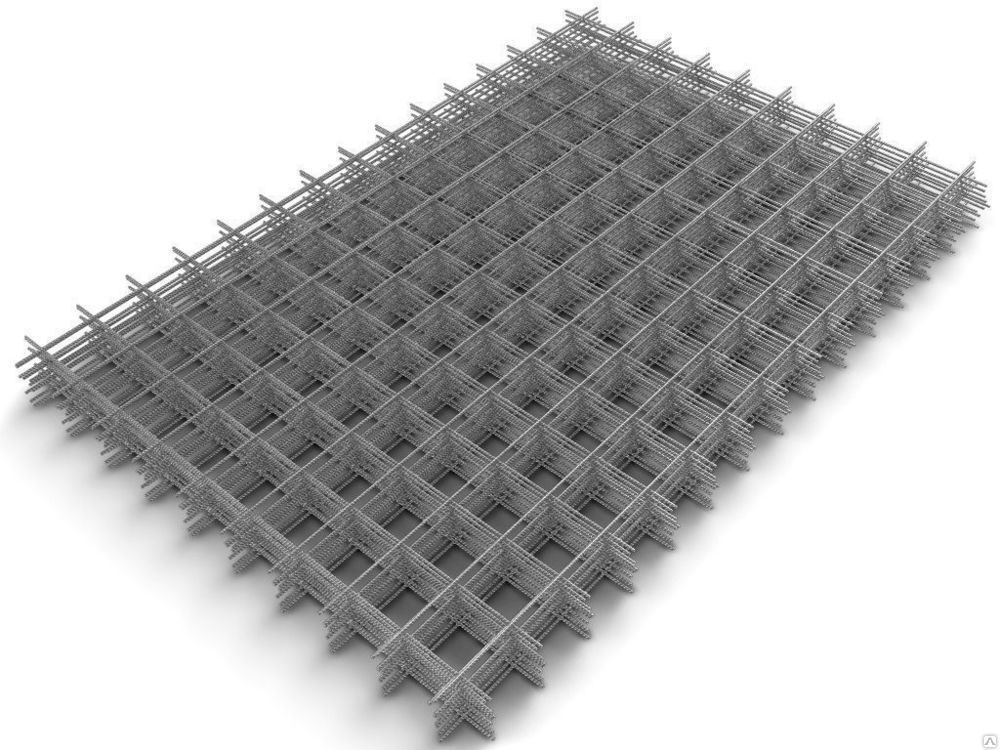

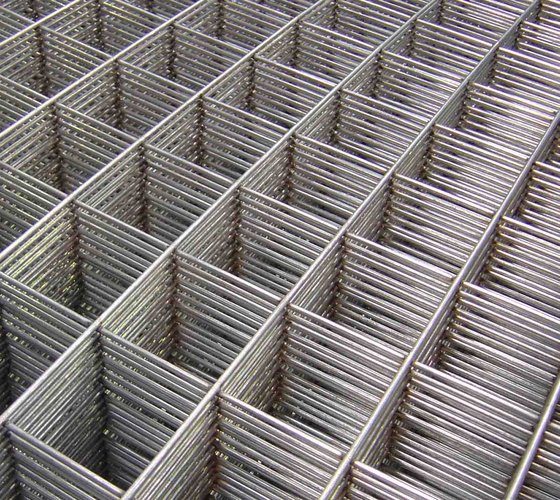

Металлическая арматура

Основой для арматуры из металла выступает рифленая проволока ВР1, ее характеристики соответствуют ГОСТу. Пруты имеют диаметр от 3 до 5 мм. Толщина прутьев совпадает с толщиной кладочного шва, рекомендуемого профессионалами.

Арматура в швах кладки не вызывает образование мостиков холода, потому что не увеличивает щели между блоками.

Размер ячеек и диаметр проволоки указывается на маркировке. Так 40×40×4 говорит о том, что расстояние между прутьями сетки составляет 4 см, а толщина прута составляет 4 мм.

К достоинствам металлической кладочной сетки относят следующие характеристики:

• Для соединения прутов применяют контактную сварку и низкоуглеродистую сталь. Такой синтез технологий и материалов создает очень прочный каркас.
• Материал производится на высокотехнологичном оборудовании.
• Полотно не имеет острых выступов, что делает работу с ней максимально безопасной.
• Материал поставляется в компактном рулоне, который очень просто транспортировать.
• Демократичная цена.

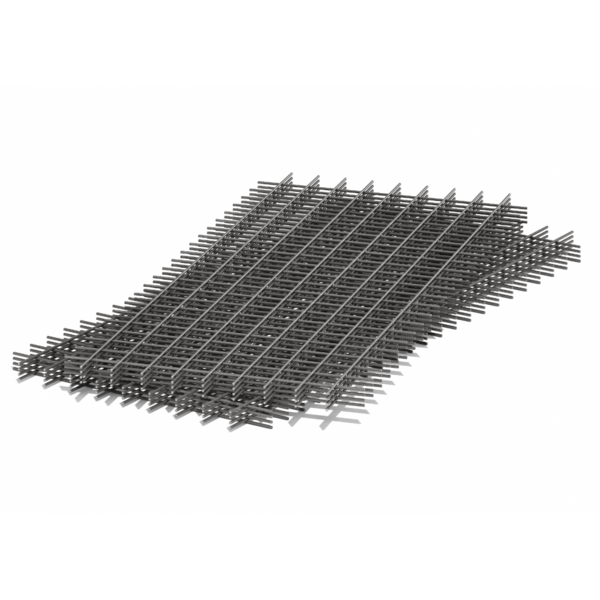

• Имеет удобную форму выпуска (квадратами и рулонами).
• Благодаря разной ширине очень просто подобрать арматуру, подходящую к ширине пеноблока.
• Полотно снижает расход раствора. Она препятствует проникновению состава в поры, что повышает теплопроводность кладки.

Обратите внимание! Единственный существенный недостаток металлической арматуры – подверженность коррозии. Защитить металл от подобного процесса можно, обработав его со всех сторон влагозащитным раствором.

Полотно выпускается в широкой размерной линейке. Полнотелые блоки рекомендуется укреплять сеткой 50×50, а пустотелые сеткой с небольшими ячейками от 10 до 25 мм. Средний диаметр прута арматуры составляет 4 мм, такой толщины достаточно для снижения расхода раствора и укрепления кладки.

При прокладке швов толстой проволокой увеличивается щель между блоками, что снижает теплопроводность материала и ухудшает качество всей кладки.

Полимерная арматура

Базальтовые полотна также имеют разный размер и толщину прута. Полимерные материалы включают в себя:

• стеклопластиковую арматуру;
• базальтовую сетку.

Для небольших построек используют стеклопластиковую арматуру, так как она имеет невысокую прочность и устойчивость к механическим нагрузкам. Такое полотно используют при постройке ограждений, небольших приусадебных построек и гаражей. Однако для армирования полномасштабных построек такая кладочная сетка не годится, она не выдержит больших механических нагрузок.

Полотно на основе базальта обладает лучшими эксплуатационными характеристиками: она имеет очень высокую долговечность. Благодаря этому качеству такую арматуру используют для укрепления несущих стен и крупных объектов. Базальтовое полотно во многом не уступает металлу, к тому же она устойчива к коррозии, в отличие от остальных материалов.

Для изготовления прута для полимерной сетки базальт растягивают и пропитывают полимерами и другими составами. К преимуществам такой арматуры относят следующие показатели:

• устойчивость к грибкам, вредителям и гниению;
• низкая теплопроводность;
• высокая эластичность;
• безопасна;
• удобна в работе;
• имеет демократичную стоимость;
• проста в транспортировке и нарезке;
• устойчива к агрессивным средам, включая щелочь.

Базальтовая арматура выпускается в широкой размерной линейке, что позволяет выбрать материал для всех видов пеноблоков.

Обратите внимание! Несмотря на легкость и гибкость полимерная арматура имеет высокую прочность, сравнимую по показателям с металлическими материалами.

Минимальный размер ячеек арматуры составляет 5×5 мм, максимальный – 50×50мм. Высота рулонов материала колеблется от 40 до 100 см.

Для стандартных стен из пористых блоков используют арматуру с ячейками 25 мм. Такой размер ячейки не закупоривает поры материала, что не понижает теплоизоляционные показатели пенобетона. Подобное свойство незаменимо при строительстве домов и гаражей в оживленной местности.

Армирование стен и перегородок

Для укрепления пенобетона используют металлическую ячеистую сетку. Процесс армирования включает в себя следующие этапы:

• на кладку наносят раствор, укладывая сверху рулон сетки;
• сетку аккуратно погружают в раствор, убирая образовавшиеся излишки клея.

Кладочная сетка не должна выступать над поверхностью кладки и раствора, иначе прочность конструкции будет нарушено. Поэтому степень погружения арматуры необходимо тщательно регулировать.

При укреплении стен арматурой, процедуру также разбивают на два этапа. Сначала в материале проделывают пазы, размеры которых совпадают с диаметром прута. Для подобной процедуры используют специальный инструмент – бороздодел. В качестве укрепления пористых материалов оптимальна арматура диаметром от 8 мм. После проделывания пазов, их заполняют раствором, укладывая сверху пруты. Раствор, нанесенных сверху, выравнивают до нужного уровня, монтируя поверх следующих ряд блоков.

После укладки перегородки или стены, ждут застывания раствора. Затем поводят отделку штукатуркой и финишным покрытием.

Обратите внимание! Перегородки и стены из пеноблоков и других ячеистых материалов обязательно нужно армировать, особенно это касается построек в районах с повышенной сейсмической активностью.

Сравнение материалов

Прежде чем определиться с выбором той или иной арматуры, необходимо ознакомиться с характеристиками всех видов сеток. Композитное полотно превосходит металлическое в проверке на разрыв, показателях теплопроводности и легкости. К тому же базальтовая арматура дешевле других кладочных материалов примерно в 2.5-3 раза.

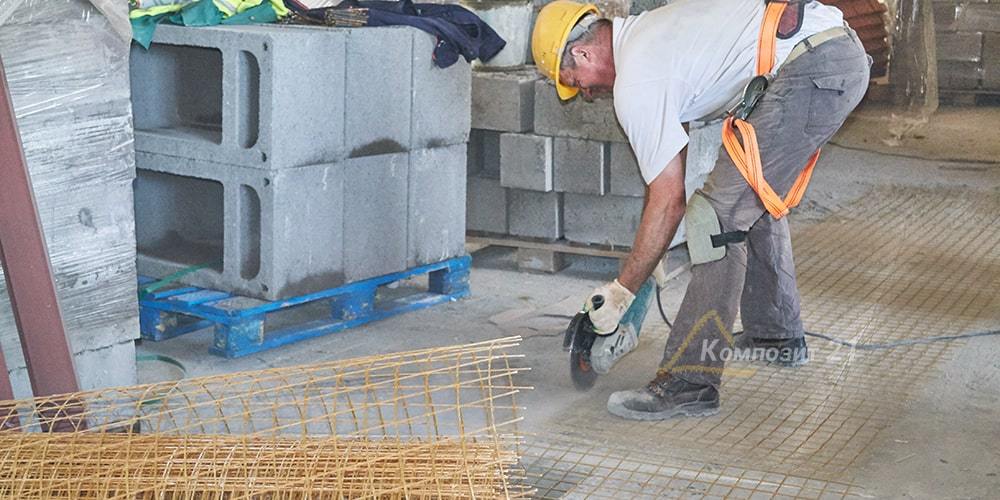

Для резки базальтовой сетки не нужно сложное оборудование, достаточно обычных ножниц. Низкая стоимость полимерных арматурных сеток позволит значительно снизить траты на строительство.

Здание, построенное без укрепления кладочным полотном, в первые годы эксплуатации может потрескаться и разрушиться. Исправить подобные дефекты невозможно, так как их число со временем будет лишь возрастать.

Помимо вышеописанных способов и материалов, для укрепления существуют и другие, но они имеют меньшую эффективность и более высокую стоимость. Описанные методы позволят вам провести армирование пеноблоков сеткой или прутом без особых временных и денежных трат.

bouw.ru

Кладочная сетка для пеноблоков и газобетона – как правильно укреплять стены?

Для любой кладки, создаваемой из блоков, требуется дополнительное укрепление путем армирования – расположения металлических стержней или проволоки между стыками. Для простоты и скорости их заменяет кладочная сетка. И хотя многие специалисты считают, что современные строительные материалы обладают достаточной механической прочностью, и слой арматуры лишь нарушит толщину швов кладки, при проектировании дома всегда в документации требуется обязательное применение кладочной сетки.

Использование кладочной сетки в строительстве

Механической прочности строительного материала недостаточно, чтобы предотвратить появление трещин при возведении стен. Они могут повлиять на качество и срок службы постройки. Наличие трещин достаточно сложно замаскировать, такие дефекты портят внешний вид здания. Кроме того, могут появиться щели в швах кладки. Это грозит значительной потерей тепла. Появление щелей, как правило, вызвано неравномерной усадкой строения. Любой возведенный дом в течение 2–3 месяцев вследствие погодных условий и просыхания материала будет давать усадку. Использование кладочной сетки поможет увеличить прочность конструкции, предотвратить растрескивание швов, неравномерную усадку стен.

Такие приспособления изготавливают их металла, полимерных или композитных материалов. Для армирования зданий из пеноблоков и газобетона, а также стен из кирпича подходят оцинкованная металлическая, монолитная пластиковая и базальтовая сетки. Такой незамысловатый слой снижает воздействие внешних и внутренних вибраций, улучшает гидроизоляцию и повышает ударную прочность кладки.

Металлическая сетка активно используется при строительстве сооружений из кирпича, пеноблоков и газобетона. При ее изготовлении берется стальная проволока с техническими показателями согласно ГОСТ 23279–85. Отрезки диаметром от 3 до 5 мм перпендикулярно соединяются друг с другом путем точечной сварки. Следует учитывать, что наименьший размер ячеек увеличивает прочность сетки в целом. Кроме того, этот параметр зависит от ее весовой характеристики. Чем выше вес, тем большую нагрузку может выдержать кладочная сетка.

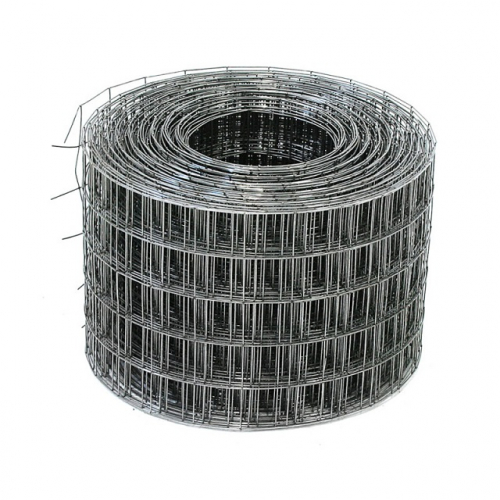

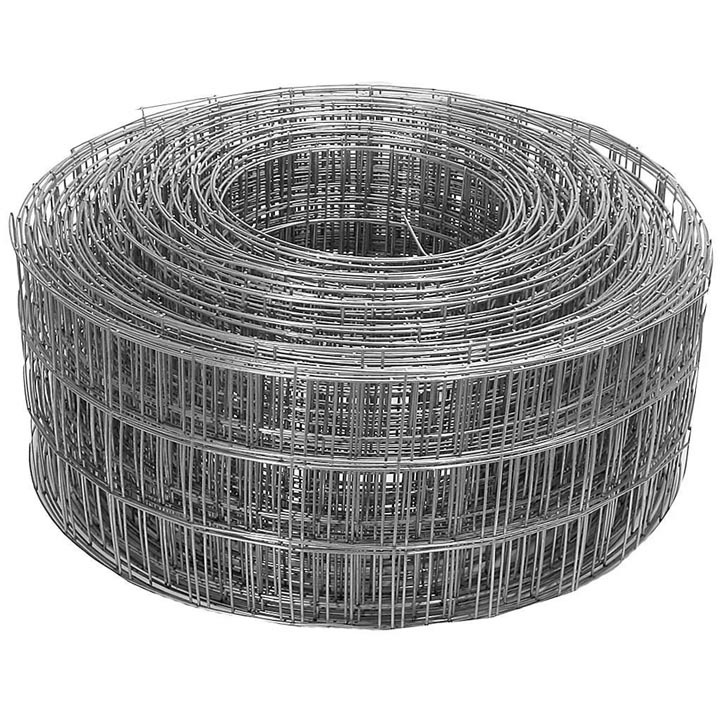

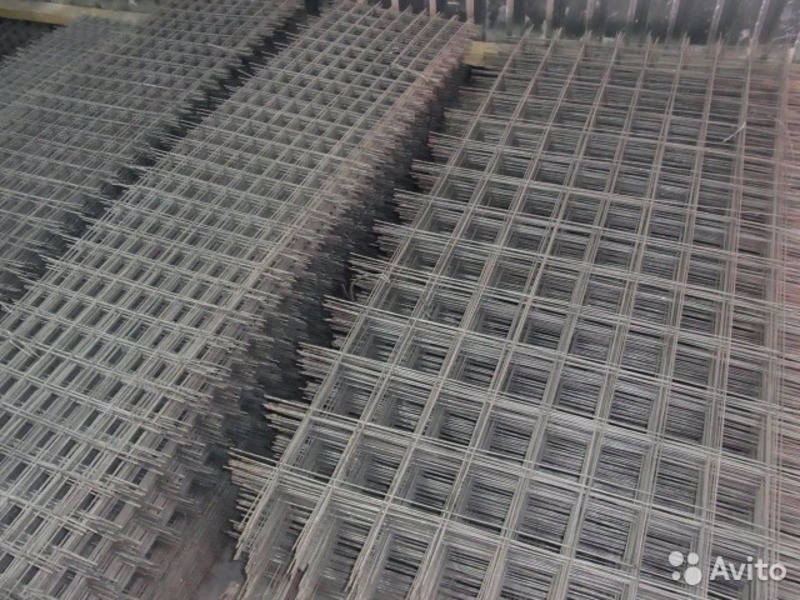

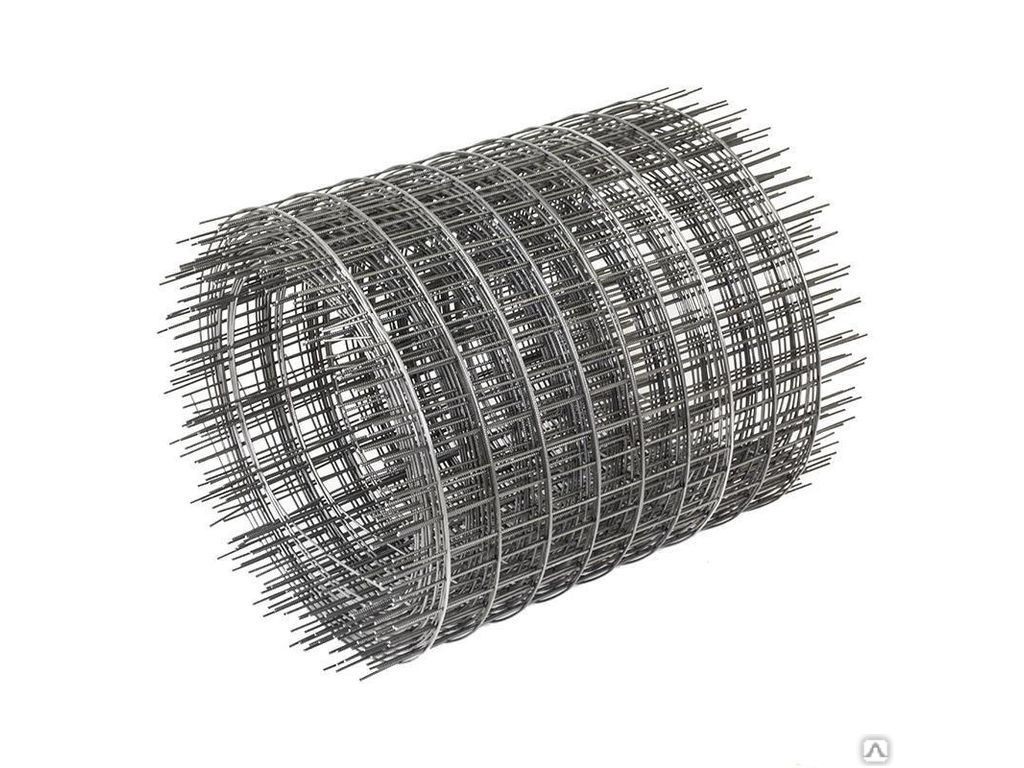

Рулонная кладочная сетка

Металлические изделия с наибольшим диаметром не рекомендуется укладывать, поскольку они ухудшат соединение блоков, что будет препятствовать общей монолитности конструкции. Преимущества металлической сетки:

• обладает прочным и надежным соединением, что обеспечивает долгий срок службы;
• небольшая масса;
• благодаря высокому уровню прочности выдерживает большие нагрузки.

При всех своих положительных характеристиках, оцинкованная сетка имеет очень важный недостаток – подверженность коррозии, что отражается на первоначальной прочности материала. Хоть у нее и имеется защитный слой, он все равно не уберегает от этого недуга, лишь отсрочивает его.

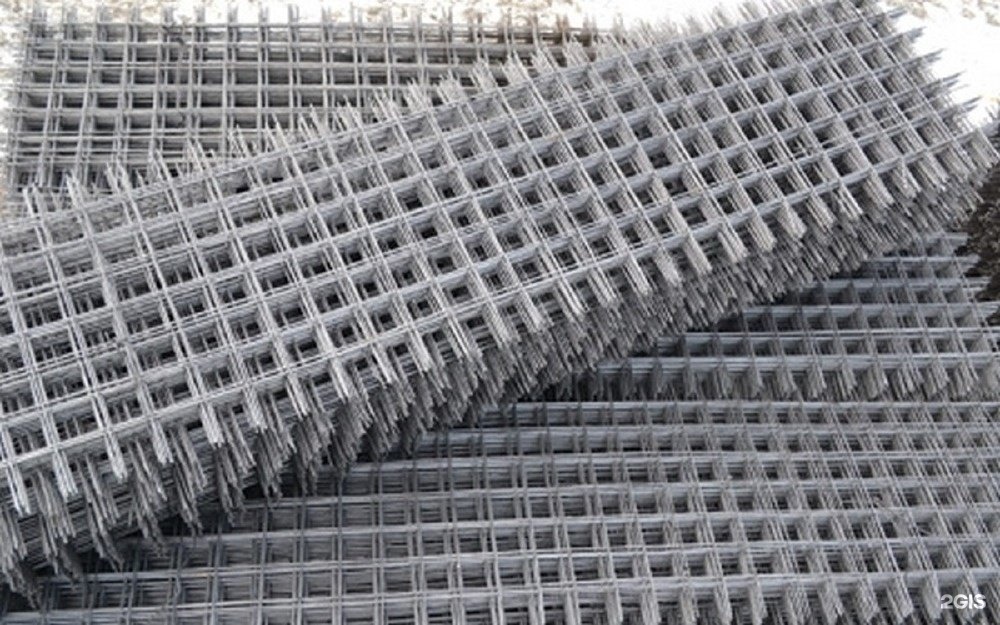

Металлические полотна кладочной сетки классифицируются в зависимости от области применения и величины нагрузок. Для штукатурки используют полотна, толщина которых до 1,5 мм, звенья – до 30 мм. При стяжке пола применяют изделие с ячейками от 100х100 и сечением проволоки от 2,5 мм. На прутья сетки наносятся насечки, что обеспечивает лучшее сцепление с раствором при укладке. В строительных магазинах предлагаются два типа металлической сетки – секционная (применяется в основном для стяжки) и рулонная (удобна для штукатурки).

Для изготовления пластиковой кладочной сетки используется пропилен, который обеспечивает сетку рядом преимуществ:

• высокий уровень прочности;
• долгий срок службы благодаря устойчивости материала к щелочной среде бетонных растворов;
• небольшой вес и легкость транспортировки;
• хорошие антикоррозийные свойства;
• безопасность в использовании;
• легкость при монтаже – легко поддается резке, принимая необходимую форму.

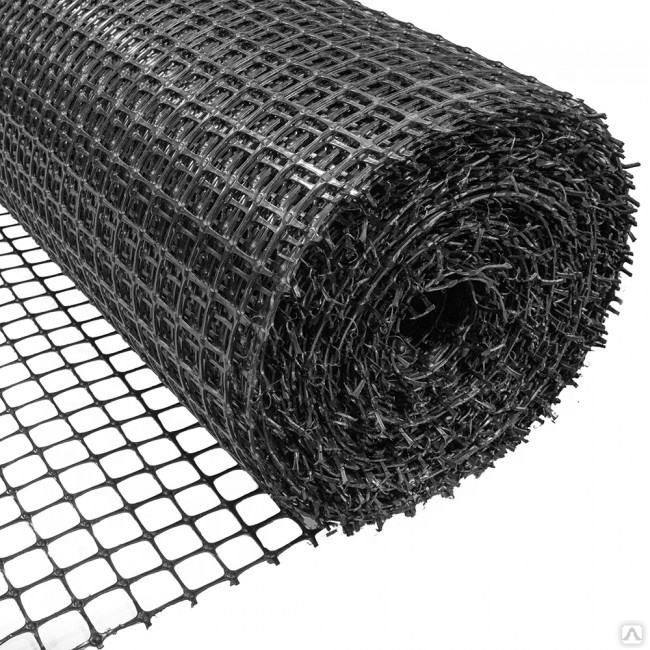

Пластиковая сетка для блоков

Выпускается в виде двух форм полотен – в рулонах и узких полосах. Второй вид предназначен для укрепления стыков между углами и панелями в домах из пеноблоков или газобетона. Недостатком стеклопластиковой сетки считается необходимость использования строительных гильз для соединения прутков друг с другом, поскольку сварка для соединения в данном случае использоваться не может.

Базальтовая сетка считается наиболее оптимальным вариантом при строительстве из пеноблоков благодаря своим выигрышным сторонам:

• обладает механической прочностью к нагрузкам;
• содержит в составе большое количество полимерных добавок;
• не подвергается воздействию агрессивной щелочной среды;
• маленький вес;
• не подвергается влиянию перепадов температуры, соответственно, обладает устойчивостью к появлению плесени, гниения;
• не проводит электричество;
• обладает минимальной теплопроводностью;
• легко режется.

С ценовой точки зрения более дорогим вариантом будет металлическая кладочная сетка. Чуть-чуть уступает в стоимости базальтовая. Самым доступным вариантом можно считать пластиковую сетку.

Металлическая кладочная сетка подойдет для армирования почти всего – стен из кирпича, газобетона и пеноблоков. Но в некоторых случаях можно выбрать более подходящую альтернативу. Например, при строительстве здания из газобетона лучше подойдет качественная базальтовая кладочная сетка, поскольку клей, применяющийся для соединения таких блоков, пагубно влияет на металл, вызывая коррозию.

Применение сетки при возведении стен

При строительстве из кирпича кладочная сетка – это важная необходимость. Во-первых, укладка пустотелых элементов без такой ячеистой прокладки требует большего расхода раствора цементной смеси. Проникновение его в полость кирпича снижает теплотехнические характеристики стен, теплопроводность падает. Рекомендуется использовать кладочную сетку с небольшим размером ячеек. Хорошо подойдет пластиковый вариант в рулонах. Его необходимо укладывать на каждый ряд кирпичей, затем наносить раствор.

При покупке кладочной сетки для пеноблоков и газобетона необходимо учитывать, что устилать придется с небольшим нахлестом, количество материала необходимо приобретать примерно на 10 % больше площади армируемой поверхности. Вычислить ее несложно, зная параметры стены и кирпича или блока. Допустим, один блок имеет сторону 30 см и укладывается простой кладкой друг за дружкой вдоль этой стороны, а длина запланированной стены 9 м. Значит, на нее понадобится 30 блоков. Короткая сторона кирпича 15 см, умножаем на 30 – площадь 450 см2. Далее снова умножаем на 30 штук и получаем 13 500 см2, т.е. 1,35 м2, а еще плюс 10 % – 1,485 м2 на одну стену.

tutmet.ru

Кладочная cетка для газобетона: базальтовая, кладка

На сегодняшний день, необходимость использования кладочной сетки для бетона при возведении стен из пенобетона производителями данного строительного материала ставится под сомнение.

Фирмы, изготовляющие газоблоки из бетона обуславливают это тем, что современная технология производства данного материала предусматривают использование большого количество специальных добавок для бетона, придающих газобетону хорошую адгезию и высокую механическую прочность, которая не требует дополнительного армирования сеткой для кладки.

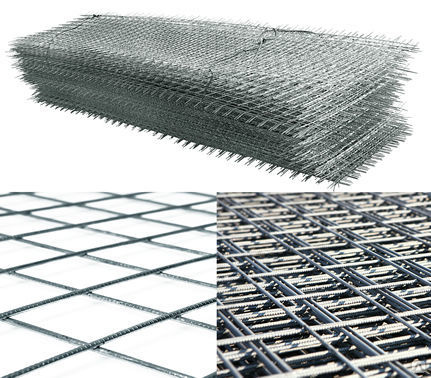

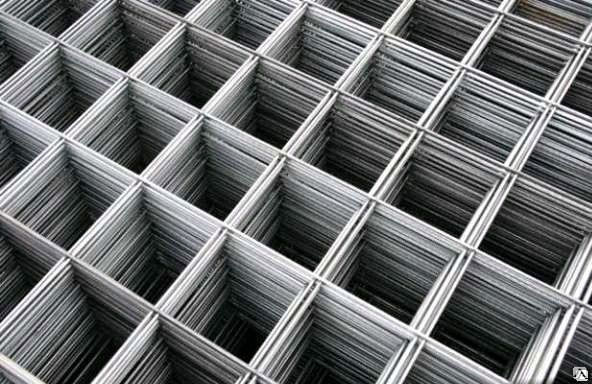

Металлическая оцинкованная кладочная сетка

Однако, взяв во внимания не громкие рекламные заявления маркетологов, а советы бывалых строителей, можно сделать вывод, что потребность в армирующей сетке для бетона никуда не пропала.

В данной статье мы рассмотрим виды кладочных сеток, использующихся при строительстве домов из газоблока, узнаем их преимущества и недостатки, а также узнаем основные правила кладки с использованием армирующих сеток для бетона – изделия из какого материала лучше использовать, и через сколько рядов класть сетку.

Общая информация и виды кладочных сеток

Кладочная сетка при строительстве зданий из газобетона необходима для увеличения общей механической прочности конструкции, и для предотвращения растрескивания стен во время усадки газобетона, которая, вследствие перепадов температур и просыхания материала, происходит на протяжении 2-3 месяцев после возведения дома.

Усадка газоблоков сопровождается довольно серьезными растягивающими нагрузками, для устранения негативного воздействия которых необходима качественная базальтовая, либо металлическая армирующая сетка.

К слову, усадка свойственна не только газобетону – этим же страдают и керамзитоблоки, также усадка происходит и в стенах из шлакоблоков.

Ответ на вопрос: «Через сколько рядов класть сетку?», будет зависеть от того, какая технология кладки применяется при возведении дома. Оптимальным шагом является 3-4 ряда газоблока.

К примеру, для армирования рядов газобетона с одновременной кладкой облицовочного кирпича лучше всего прокладывать сетку для бетона через три ряда, это же относится и к стенам из двух газоблоков, в то время как при армировании стен из одного газоблока можно увеличить шаг, и прокладывать сетку на каждый четвертый ряд.

Армирование нестандартных конструкций кладочной сеткой

В целом, шаг также зависит от класса прочности газоблока – для материалов класса B2.0 и ниже лучше прокладывать сетку чаще, для блоков классом 2.5 и последующих – реже. Начинать укладку сетки рекомендуется с нулевого ряда газоблока, то есть класть непосредственно на цоколь.

Подходящими для армирования пеноблока, газоблока и шлакоблоков прочностными характеристиками обладают три вида кладочных сеток:

• оцинкованная металлическая сетка;
• базальтовая сетка;
• монолитная стеклопластиковая сетка.

Из данных видов самая меньшая механическая прочность у стеклопластиковой сетки – она не может использоваться для армирования несущих стен, укладывать её можно только в стены, не испытывающие серьезных нагрузок.

Наиболее прочной является металлическая кладочная сетка, данный материал, успешно использующийся для армирования стен их кирпича, отлично себя проявит и при кладке зданий из газобетона, пеноблоков и шлакоблоков.

Однако одним из ключевых недостатков металлической сетки, накладывающих отпечаток на её плюсы, является подверженность коррозии – в агрессивной среде, которой является клей, использующийся для соединения газоблоков, такая сетка может поржаветь и потерять свою первоначальную прочность.

Исходя их этого, наиболее оптимальным вариантом является базальтовая сетка – она обладает механической прочностью, которая практически не уступает металлическим конструкциям, и при этом данная сетка, в состав которой входит большое количество полимерных добавок, не подвержена коррозии и воздействию агрессивной щелочной среды.

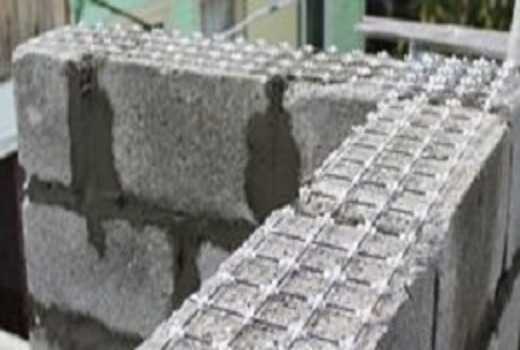

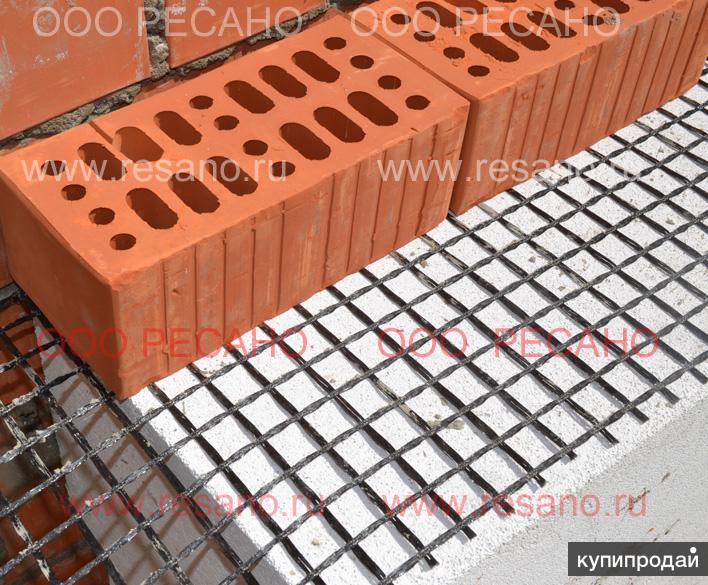

Использование базальтовой сетки для соединения пеноблоков и кирпичной облицовки

к меню ↑

Преимущества и недостатки разных видов кладочных сеток

Одним из лучших вариантов для кладки стен из газоблока, особенно для соединения стены и облицовочного кирпича, как уже было сказано выше, является базальтовая армирующая сетка.

Качественные изделия на базальтовой основе обладают высокой устойчивостью к разрывным нагрузкам (50 кН/м), и, как следствие, хорошей прочностью. К сильным сторонам данного изделия можно отнести и минимальный вес, в сравнении с металлическими аналогами, благодаря которому с сеткой достаточно просто работать.

Базальтовая сетка не подвергается негативному влиянию перепадов температур, она не разрушается и не подвергается коррозии при контакте с водой и любыми строительными растворами.

Одним из ключевых преимуществ базальта перед металлом является минимальная теплопроводность, что гарантирует отсутствие мостика холода, которым в стенах из газобетона и пенобетона, обладающих высокими теплоизоляционными свойствами, выступает металлическая сетка.

Если говорить о стоимости, то базальтовые армирующие сетки дороже, чем стеклопластиковые изделия, однако существенно дешевле, чем сетки из металла.

В сравнении с полимерными сетками, у изделий из металла, имеется лишь одна сильная сторона – максимальная прочность.

Всем кладочным металлическим сеткам свойственно значительное увеличение прочностных характеристик и устойчивости к разрывам по мере увеличения диаметра проволоки и уменьшения размеров ячеек, что не так характерно базальтовым сеткам.

Однако это преимущество нивелируется тем, что для кладки стен из шлакоблоков, пеноблока либо газоблока не используются металлические сетки диаметром свыше 5-6 миллиметров, так как толстые изделия ухудшают соединения отдельных блоков, что препятствует общей монолитности конструкции.

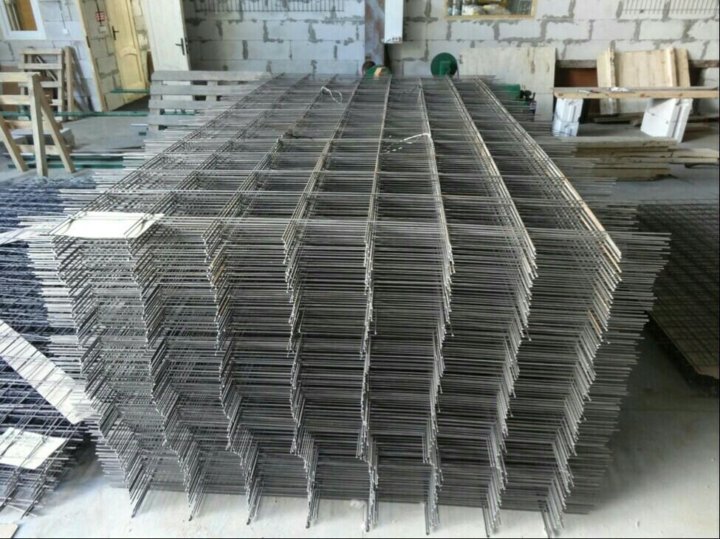

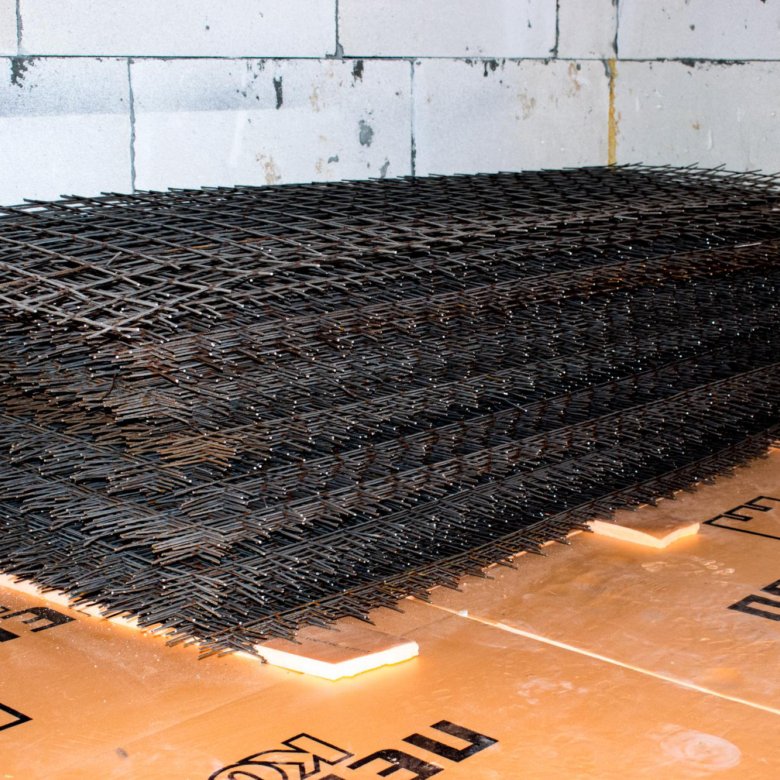

Металлическая армирующая сетка на газобетонных блоках

к меню ↑

Размеры кладочных сеток

Качество оцинкованных металлических сеток для армирования бетона и строительных материалов на его основе (газобетона, пенобетона, шлакоблоков) регламентируется ГОСТ РФ 23279-85.

Данный стандарт относится исключительно к сварным сеткам из стальной проволоки, когда как требования к техническим характеристикам сеток из полимерных материалов на основе базальтовых и стеклотканевых волокон выдвигаются СТО 29424809.

Согласно требованиям ГОСТ 23279 металлические кладочные сетки выпускаются в следующих размерах: 75*25, 75*50, 25*25, 25*12,5, 16*16, 10*10. Для изготовления данных сеток должна использоваться проволока класса Вр – 1 и В-1 , соответствующая ГОСТ 6727.

При покупке металлической сетки для пенобетона и газобетона обращайте внимание, чтобы фактический вес квадратного метра сетки соответствовал справочному весу, различия не должны быть больше 5%.

Если разница превышает 5%, то, скорее всего, при производстве сетки использовалась проволока, не соответствующая требованиям стандартов качества. Диаметр металлических кладочных сеток, как правило, находится в пределах от 3 до 6 миллиметров.

Размеры стеклопластиковых и базальтовых сеток идентичны размерам металлических конструкций. Наиболее востребованным вариантом являются сетки с ячейками 25*25 миллиметров.

Типоразмеры металлических кладочных сеток

к меню ↑

Особенности армирования газобетона с помощью кладочной сетки

Для кладки стен из пеноблоков рекомендуется использовать специальные клеевые составы. Преимущества клея перед цементным раствором очевидны: во-первых – экономия, расход клея для соединения пеноблоков меньше расхода раствора в 5-6 раз, в то время как стоимость клеевого состава выше лишь в 2 раза.

Во-вторых – надежность, при разработке клея для пенобетона и газобетона учитываются все особенности данных материалов, что гарантирует максимально прочные и долговечные соединения.

Более того, клей, в отличие от цементного раствора, не перечеркивает одно из основных преимуществ базальтовой сетки – низкую теплопроводность.

Если соединения газоблока, пеноблока, либо шлакоблоков будут выполнены специальным клеем с армированием базальтовой сеткой, вы получите помещение с максимальной теплоизоляцией.

Армирование кладки газобетона специальной сеткой

При использовании кирпича в качестве облицовочного материала, использование армирующей сетки необходимо для прочного соединения слоя кирпича и пеноблоков между собой.

Нередко между слоем кирпича и стеной укладываются дополнительные утеплители и пароизоляционые материалы.

В целом, эталонным строением стены частного дома из пенобетона, с выполненной кирпичной облицовкой, можно считать следующую конструкцию:

1. Армированная стена из пенобетона.
2. Слой плитного, либо минераловатного утеплителя (базальтовая вата, пеноплекс).
3. Пароизоляционная пленка.
4. Армирующий слой.
5. Воздушная вентиляционная прослойка (располагается по периметру стены в нижних рядах кладки).
6. Облицовочный слой кирпича.

к меню ↑

Тесты разных видов кладочных сеток (видео)

popenobloky.ru

Смотрите также

• Как подключить лампочки последовательно или параллельно
• Триммер патриот рт 3355 характеристики
• Обои для прихожей фото
• Самоделки станки своими руками
• Как вычислить квадратные метры комнаты
• Декоративный камень сланец фото
• Декупаж бутылок стеклянных
• Как отмыть резинку в стиральной машине от плесени
• Принцип работы пароизоляции
• Краска белая без запаха для дверей
• Обои на осб плиту

для чего нужна, виды материала для армирования (базальтовая и другие), расчет количества, инструкция по монтажу

На первый взгляд, применение кладочной сетки для газобетонных блоков в строительстве отходит на второй план. Это можно объяснить использованием современных производственных технологий, используемых при изготовлении газобетона. Специальные добавки, улучшающие его структуру, обеспечивают отличную адгезию элементов.
Прочность бетона повышается, а это исключает применение армирующих сеток. Вместе с тем они предлагаются на рынке в большом ассортименте. Их применение для армирования газоблоков позволяет возводить конструкции, обладающие повышенной прочностью.

Техника безопасности

Чтобы добиться хорошего качества любых строительных работ, необходимо неукоснительно следовать технологиям, разработанным производителем материала, и прописанным в СНиПах и типовых технологических картах
Но не менее важно соблюдать технику безопасности, ведь охрана труда – одна из главных задач для любого подрядчика

Комплекс мер, направленных на организацию производства безаварийных работ, выглядит так:

1. Заказчик должен выдать подрядчику разрешение на выполнение работ и проектную документацию. В том числе, на кладку из газобетонных блоков составляется проект производства работ.
2. Должны быть назначены люди (бригадир или прораб), отвечающие за безопасность, и контролирующие качество производимых операций. Ответственное лицо производит инструктаж каждого рабочего по технике безопасности.
3. Инструменты хранят в отведённых для этого подсобно-бытовых помещениях. Оборудование и механизмы должны быть в исправном состоянии, подготовлены к работе и заранее опробованы.
4. Члены бригады должны быть обеспечены не только инструментами и спецодеждой, но и индивидуальными средствами защиты – рукавицами, касками, очками, предохранительными поясами (для работы на высоте).
5. Для безопасного перемещения из одной рабочей зоны в другую, необходимо устроить удобные переходные мостки или натянуть страховочные канаты.
6. На стройплощадке обязательно наличие средств сигнализации и связи, инвентаря для борьбы с возгораниями. Объект должен быть ограждён и качественно освещён.
7. Для складирования материалов следует отвести специальную площадку. Качество перемычек и газоблоков, клеевой смеси и арматуры для них должно подтверждаться сертификатами соответствия и паспортами.

Выполнив все эти условия, остаётся только устроить временное освещение, установить подмости, подать на место инструменты и материалы, разбить фронт работ на захватки – и можно приступать к возведению стен из газобетона.

Размеры армирующих изделий для кладки

Различные виды сетки используются для разных видов кладки. К примеру, базальтовая позволяет соединить двухслойную кладку. При этом стены могут быть сделаны из пеноблоков, но они дополнительно облицовываются кирпичом. Перед укладкой материала нужно обязательно подсчитать то количество, которое потребуется, чтобы выполнить армируемый слой качественно.

Нарезать материал требуется, соотнося его размеры с параметрами стен, на которые необходимо уложить сетку. Для ее нарезки используются специальные ножницы по металлу. Далее необходимо определиться с наличием либо отсутствием слоя теплоизоляции.

Армирование кладки из газобетонных блоков следует производить вдвоем. Укладывать стыки материала нужно с нахлестом, равным 3-4 ячейкам. Когда армирующий материал на стене уже зафиксирован, то поверх него кладутся газоблоки. При выполнении работ не следует допускать грубого смещения или деформации материала. В результате несущие способности снижаются.

Армирование газоблока, пенобетона или шлакоблоков должно производиться качественным изделием, изготавливаемым в соответствии со стандартом ГОСТ РФ 23279-85. Он регламентирует только качество сварных сеток, изготовленных из металла. Качество полимеров, содержащих базальтовые и стеклопластиковые волокна, должно соответствовать СТО 29424809.

Чтобы правильно армировать стены из газобетона, следует определиться с выбором размера ячеек изделия. Требования ГОСТ 23279 регламентируют выпуск металлических кладочных изделий следующих размеров:

• 10х10 мм;
• 16х16 мм;
• 25х12,5 мм;
• 25х25 мм;
• 75х25 мм;
• 75х50 мм.

Чтобы изготовить сетки таких размеров, следует использовать проволоку класса Вр-1 и В-1 по ГОСТ 6727. Покупая металлическое изделие для газобетона, важно обратить внимание на вес 1 м² материала. Его различия со справочным весом более 5% не допускаются. Если разница составляет больше 5%, то это значит, что сетка была выпущена из проволоки, которая не соответствует требованиям стандарта.

Металлические изделия могут иметь диаметр, находящийся в пределах 3-6 мм. Стеклопластиковые и базальтовые сетки являются идентичными по своим размерам металлическим конструкциям. Востребованный вариант сеток — это изделия, ячейки которых составляют 25х25 мм.

Как выбрать

Если делать сравнительный анализ в вопросе, какая кладочная сетка лучше для армирования, то базальтовый материал стоит сравнить с металлической сеткой и стеклопластиковым полимером.

При анализе армирования металлом или базальтом есть 8 существенных закономерностей, которые выгодно выделяют базальтовую сетку:

1. Металл имеет уровень теплопроводности в 100 раз выше, чем у базальта. Именно из-за этого нередко образуются мостики холода, которые становятся причинами ряда проблем с эксплуатацией и долговечностью строительного объекта.
2. Если сравнивать одинаковые по диаметру сетки, то композитный материал будет обладать большей устойчивостью и прочностью, чем металл.
3. При строительстве всегда учитывается нагрузка материала на объект, в случае с базальтом, вес сетки из него минимален, когда самая маленькая сетка из металла стартует от 2 кг на кв. м.
4. Ей не страшны большинство агрессивных составляющих, встречающихся при строительстве, в то время как металл подвержен коррозии и порче из-за нее.
5. Базальтовый материал без проблем выдерживает многочисленные периоды перепадов температур, а металл портится уже после пары десятков.
6. Цена материала ниже стоимости металла.
7. С металлом работать сложнее, чем с легким рулоном базальтового волокна. Это и снижение травматизма при строительстве и ускорение самого процесса, так как для формирования листа из рулона нужно просто отрезать нужный кусок обычными ножницами.
8. Научные испытания показали, что стены, на которых армирование было проведено базальтом, более крепкие, чем те, для укрепления которых применялся металл.

Стеклопластиковый полимер не используют для стен и кладок с серьезной нагрузкой, а базальтовая сетка применяется даже для армирования дорог. Стеклопластиковые прутья нельзя связать между собой без использования специального приспособления — гильзы. При необходимости их не изогнешь в нужную сторону, если того требует кладка.

Базальтовая сетка для кладки: сфера применения материала

В настоящее время базальтовая решетка крайне востребована среди строителей. Такая популярность объясняется широкой сферой применения материала и множеством преимуществ: механической прочностью, весом, стойкостью к коррозии и воздействию агрессивной среды. Чаще всего в строительстве используется кладочная сетка 50х50х3 диаметром 4 мм. Для отделки применяется материал с более мелкими ячейками.

Для производства данного армирующего полотна используется непрерывное волокно на основе базальта. Уникальность данного изделия в том, что его пропитывают специальным веществом. Поскольку базальт – очень прочное сырье, то в результате материал получается надежным, высокопрочным и способным выдерживать значительную нагрузку.

Сетка из базальтового волокна особенно устойчива к отрицательному влиянию таких факторов:

• перепадам температуры;
• высокому давлению;
• неблагоприятной среде.

Строительная сетка из базальта устойчива к влиянию агрессивной внешней среды.
Применяется материал для армирования кладки из крупного кирпича и камня. Используется базальтовая кладочная сетка для блоков из керамзита, пеноблоков и газоблоков, а также для связочных видов работ на основе цементно-песчаного раствора на всех этапах строительства.

Из базальтовых волокон изготавливают сетки, прутья для армирования, тканые и рулонные материалы. Широко применяется базальтовая кладочная решетка в дорожном строительстве. Ее активно включают в асфальтовое полотно на аэродромах и грунтовых дорогах. Это позволяет снизить риск растрескивания дорожного полотна и асфальтированных покрытий, а также значительно продлевает срок их эксплуатации даже при сильных нагрузках.

Использование и применение сетки

Далее рассмотрим, как правильно производить армирование кладки сеткой, и в каких местах ее необходимо применять:

• Первый ряд газоблоков в стене находится на деформационном шве и укладывается на толстые слои цементно-песчаного раствора – он армируется в обязательном порядке. Если кладка ведется двухрядная, блоки укладываются тычковой стороной.
• Следующий участок кладки, нуждающийся в обязательном армировании – это подоконная зона. Армирующий материал закладывается между двумя рядами перед нижней гранью проёма, с заведением за вертикальные обрезы вглубь кладки минимум на 50 см.
• Тот же принцип используется и над проёмом, но только в том случае, если он не перекрывается перемычкой (при ширине менее 120 см). При наличии перемычки усиливать нужно места её опирания.
• Также необходимо армировать глухие простенки. Напомним, производители рекомендуют усиливать ряды кладки в простенках длиной более 6 метров. Кладочную сетку можете использовать даже на самых коротких участках. При высоте блока 250 мм, армировать потребуется каждый 4 ряд.
• Зона опирания межэтажного перекрытия также должна быть усилена. Если перекрытия лёгкие балочные, тот ряд, на который они опираются, может быть усилен армошвом из утолщённого слоя ЦПС с замоноличенной в него сеткой.

• Отдельно скажем про армирование перемычек. Чаще всего для их формирования используются U-образные блоки, внутри которых устраивается каркас из стержневой арматуры, заливаемый бетонным раствором. Размер пяты опирания перемычки – 250 мм с каждой стороны от проема. Если окна высокие и их верхняя сторона заканчивается монолитным армопоясом под перекрытие, устройство дополнительного ряда армации не требуется.
• Длинный фронтон тоже считается глухим простенком, поэтому его армирование производится по тем же правилам – каждые 4 ряда. Верхний ряд кладки, на который опираются балочные перекрытия и элементы кровли необходимо армировать вкруговую, непрерывным кольцом. Если перекрытие и кровля легкие, то можно использовать рядовую армацию из металлических стальных стержней. Для более нагруженных схем обязателен к исполнению монолитный железобетонный армопояс. Кладочная сетка для данного участка кладки не подойдет.

Армирование газобетонных блоков – технология

Когда материал выбран, рекомендовано изучить технологию его использования. Если проигнорировать этот этап, можно по собственной вине разочароваться в газобетоне и производителях, которые его так эффективно продают. Одним из важных этапов является армирование газоблока.

Суть работ состоит в следующем:

• в наружные блоки вклеиваются две ленты стальной арматуры (8.0) мм. При наращивании толщины стены понадобится либо более частое армирование, либо увеличение диаметра прутка;
• в блоки перегородок внедряется одна лента;
• армируется I и каждый IV ряд (через каждые 100 см). Если высота блока 30-35 см – каждый III ряд;
• арматура закладывается в косые стеновые конструкции под мансардные и ломаные крыши и ряд в уровне мауэрлата под ними;
• также усиливаются модули, над которыми монтируются перемычки и те, которые находятся под оконным армирующим поясом.

Подобные манипуляции помогают сократить потенциальное трещинообразование, нивелируют низкую стойкость к изгибающим нагрузкам и хрупкость.

По технологии стержни арматуры должны обволакиваться клеевым раствором со всех сторон. Для этого в кладке стен из газобетонных блоков производятся канавки – штробы – 25х25 мм (ширина и глубина). Расстояние от наружного и внутреннего края блока не должно быть меньше, чем 60 мм. Для работы используются штроборезы. Перед закладкой из выемок удаляется пыль, они увлажняются до изменения цвета.

Излишки клея при армировании снимаются кельмой или шпателем, — это важно, иначе при кладке последующего ряда мастер не сможет получить тонкий шов, ухудшив тем самым теплотехнику конструкции

Реализация работ

Армирование газобетонных блоков производится после того, как готовы штробы, но до приготовления клея. На этом этапе стыкуются концы, выгибаются все углы, при этом укладка производится внахлест, без попадания на стыки модулей. Наружные стены связывают с перегородками.

Когда все работы выполнены, подогнанная арматура вынимается и можно приступать к приготовлению клеевого раствора. Им заполняются все штробы (на 2/3 от высоты), затем пруты утапливаются так, чтобы полностью покрыться раствором.

На стенах толщиной 25 см и более устанавливают II ряда с соблюдением 60 мм расстояния от внешнего края. Если толщина ниже 20 см – применяется один стержень (8,0 мм), размещаемый по центру. Анкеровка проводится в обязательном порядке, иначе о структурной целостности не может быть и речи.

Армирование дверных и оконных перемычек

На этом этапе используются модули U-образной формы. Блоки, на которые будет опираться перемычка, армируются не менее, чем на 90 см в каждую сторону (показатель может меняться в зависимости от ширины проема). В оконном проеме устанавливается поддерживающая деревянная конструкция, на которую будет опираться блок.

Последовательность действий:

• модули укладываются утолщенной стороной наружу;
• паз утепляется, для чего можно использовать пенополистирольные плиты 30-50 мм;
• боковые стенки наружных блоков закрываются;
• закладывается каркас;
• перемычка заливается бетоном;
• когда материал созрел, деревянная конструкция может быть разобрана.

Идентичным способом, только по всему периметру, можно возводить армопояс. В качестве альтернативы можно применить перегородочные блоки, утепляя их, и выставляя изнутри опалубку. Армопояс нельзя заливать на всю толщину стены, — бетон многократно холоднее блоков и этот участок сведет все усилия на получение энергоэффективного дома к минимуму.

Ряды армирования размещаются над и под рядом кладки в плоскости перекрытия, если в конструкции стены не предусмотрены обвязочные монолитные пояса, например, как в деревянных сборных перекрытиях.

Концы прутков, не объединенных в целостный обвязочный контур, загибаются под углом 90 градусов и углубляются в выемки для надежной анкеровки в стене.

В представленной технологии при армировании наружных стен никогда не используется сетка для армирования

Рекомендации по армированию косых стен под мансарды

Мастер, работая на этом участке, должен учитывать следующее:

• когда возводится легкая кровля, оптимально реализовать рядное армирование газосиликатных блоков в два прута;
• для лучшего распределения нагрузок следует уменьшить шаг между стропилами;
• при тяжелой кровле рекомендовано предусмотреть укладку дополнительного ряда из u-образных блоков;
• это ряд закладывается на уже армированные, запиленные под заданным углом косые модули;
• заливка пазов реализуется при помощи более густого бетона, чем при работе на горизонтальных поверхностях.

Применение, свойства и характеристики газосиликатного материала

Планируя строить частный дом или дачу из газосиликатного композита, следует тщательно изучить характеристики стройматериала и ознакомиться с его свойствами. Блоки производятся из цементно-песчаной смеси с добавлением воды, извести и алюминиевого порошка. При контактировании пудры алюминия с известью происходит реакция газообразования. Газосиликатная смесь заливается в формы, где она увеличивается в объеме. Заформованные блоки твердеют в автоклавах, в которых поддерживается увеличенная температура и повышенное давление. Готовые изделия имеют ячеистую структуру.

Газосиликатные блоки-обладают повышенными теплоизоляционными свойствами

В зависимости от концентрации воздушных ячеек изменяется плотность газосиликата, влияющая на область его применения:

• легкие газосиликатные блоки с удельным весом до 0,2 т/м3 используются в качестве теплоизолятора;
• изделия плотностью до 0,4 т/м3 востребованы при возведении капитальных стен и внутренних перегородок малоэтажных зданий;
• газосиликатный стройматериал с плотностью 0,5-0,7 т/м3 используется при возведении нагруженных конструкций.

Технологический процесс, согласно которому осуществляется изготовление газосиликатных блоков, и пористая структура композитного массива влияют на свойства и характеристики материала. Газосиликатные блоки не только современный строительный материал, обладающий повышенными теплоизоляционными свойствами. Стены из газосиликата позволяют поддерживать комфортную температуру в помещении, снижая потери тепла и уменьшая затраты на отопление.

Кроме этого, блочный материал обладает комплексом других преимуществ:

• звукоизоляционными свойствами. Поры, равномерно распределенные внутри газосиликатного композита, эффективно поглощают уличные шумы;
• морозостойкостью. Газосиликатный композит сохраняет целостность структуры при резком охлаждении с дальнейшим оттаиванием;
• безвредностью для окружающих. Благодаря применению экологически чистого сырья для изготовления блоков, не происходит выделения вредных веществ;
• легкостью механической обработки. Используя стандартный инструмент, несложно придать нужную форму блочным изделиям;
• небольшой массой. Благодаря уменьшенной плотности материала стены не оказывают дополнительной нагрузки на фундаментную основу;
• продолжительным периодом эксплуатации. Долговечность стройматериала обусловлена особенностями структуры композита и устойчивостью к гниению;

Благодаря своим достоинствам газосиликатный материал востребован в строительстве

• повышенной огнестойкостью. Газосиликат не разрушается при воздействии температуры до +450 градусов Цельсия на протяжении четырех часов;
• правильной геометрической формой. Четкая форма блоков позволяет выполнять их кладку с использованием клея. Тонкий слой связующего состава не позволяет образовываться перемычкам холода и позволяет экономить тепло;
• доступной ценой. Используя недорогой строительный материал, несложно уменьшить объем сметных затрат по возведению стен здания.

Наряду с достоинствами, газосиликатные блоки имеют также слабые стороны:

• пониженную прочность. Блоки восприимчивы к воздействию изгибающих усилий. Блочный материал требует усиления стальной арматурой или с помощью металлических кладочных сеток;
• повышенную гигроскопичность. По капиллярным каналам влага проникает внутрь газосиликатного массива через незащищенную поверхность блоков, которая нуждается в дополнительной защите.

Газосиликатный материал востребован в области жилищного строительства благодаря комплексу достоинств. Имеются проверенные решения по устранению недостатков. Защита газосиликата от влаги обеспечивается путем оштукатуривания.

Повышение прочности достигается за счет усиления конструкций кладочной сеткой или с помощью прута арматуры.

Области, подлежащие усилению

Применяя газосиликат, для повышения прочностных характеристик возводимого объекта выполняйте армирование газосиликатных блоков на проблемных участках.

Сооружение стен из газобетона должно сопровождаться обязательной укладкой армирующего каркаса

Усилению подлежат следующие зоны:

• участок между основанием здания и нижним рядом кладки, который воспринимает массу стен, перекрытий и кровли. Обеспечивают прочность основания арматурой или стальной сеткой, способствующей пропорциональному распределению усилий на фундамент и повышающей несущие характеристики первого ряда блоков;
• опорные поверхности возводимой кладки с интервалом через каждые 4 уровня устанавливаемых блоков. Сетка для кладки, наряду со стальной арматурой, позволяет выполнить надежное усиление данных участков;
• поверхности стен увеличенной длины, а также боковые поверхности здания, воспринимающие повышенные нагрузки. Дополнительный контур усиления обеспечивает сетка для кладки. Это позволяет повысить прочность, компенсировать ветровые нагрузки и достигнуть тепловой изоляции периметра здания;
• верхний уровень стен, воспринимающий нагрузку стропильной системы и крыши здания. Использование стальной арматуры позволяет сформировать монолитный контур усиления по всему периметру стен, что выравнивает точечные нагрузки и равномерно распределяет усилия, передаваемые стропильной системой на поверхность кладки;
• области, расположенные в проемах. Используя стальную арматуру, расположенную в подготовленных пазах, укрепляют участки над перемычками, воспринимающие значительные нагрузки от массы расположенной над ними кладки.

Что дает использование кладочной сетки

• Повышение статической прочности, увеличение несущей способности стен из керамзитобетонных блоков.
• Предотвращение растрескивания, деформации кладки в процессе высыхания растворов.
• Сохранение высоких показателей теплосбережения за счет отсутствия мостиков холода (в отличие от использования арматуры и металлической сетки).
• Повышение ветровой устойчивости конструкции при значительной длине и высоте.
• Увеличение срока службы сооружения.
• Отсутствие ржавчины, некрасивых потеков с внешней стороны стены.

Четыре типа сварной сетки

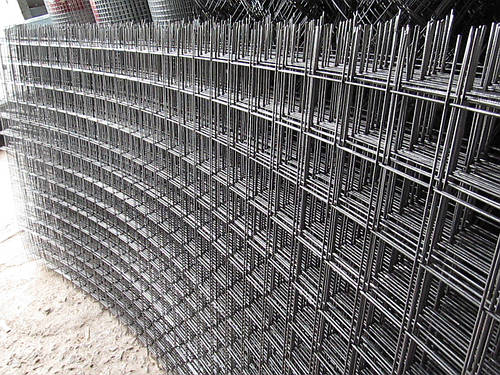

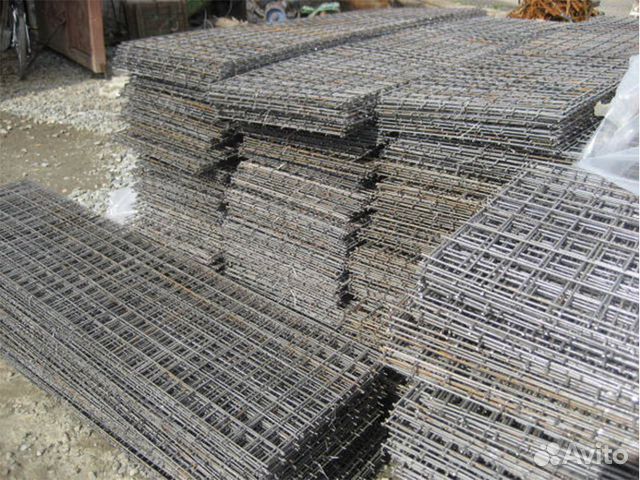

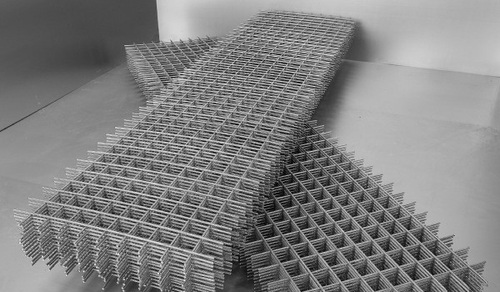

Сварная металлическая сетка ‑ это изделие, которое производится методом точечной сварки в местах пересечения продольных и поперечных проволок класса ВР-1 (рифленая или прямая) или арматурных прутьев АIII, расположенных перпендикулярно.

Таблица 3 – Сетка сварная: категории и применение по размеру ячейки и типу проволоки

Категории по классу и диаметру проволоки
Категория	Класс	Диаметр, мм
легкие	Вр1	3-5
арматура AIII	5-6
тяжелые	Арматура AIII	8-40
Прочность по размеру ячейки
Применение	Размер ячейки, в мм.
для максимальной прочности армированной конструкции	50 на 50
в средненагруженных конструкциях	100 на 100
150 на 150
в малонагруженных местах	200 на 200

Сферы ее применения чрезвычайно широки:

• ограждение строительных площадок и территорий;
• армирование кирпичной кладки;
• для строительства декоративных заборов, каркасов парников, клеток и вольеров;
• армирование железобетонных конструкций, фундамента, перекрытий благодаря повышенной прочности;
• при ремонтных работах для выравнивания стен, потолков.

Арматура: разновидности, области применения, ГОСТы >>>

Таблица 4 — Применение сварной сетки в зависимости от размера ячейки

Металлическая сварная сетка отличается высокой прочностью и бывает четырех видов.

тип — кладочная сварная сетка, которая используется для укрепления стен из кирпича. Она крепится к кладке, равномерно распределяя ее тяжесть, и в результате повышает прочность строения. Такая сетка может иметь ячейки квадратной или прямоугольной формы и должна соответствовать ГОСТу 8478-81.

Дорожная сварная сетка применяется для армирования заливки раствором дорог (диаметр проволоки 4-5 мм), арматурная сварная сетка – для армирования железобетонных конструкций и стяжки полов, перекрытий, при устройстве фундаментов, укреплении грунтов, насыпей, стен и при штукатурных работах.

Заборная сварная сетка применяется путем вваривания ее в каркас и установке забора. Она отличается повышенной прочностью, потому иногда ее устанавливают без каркаса.

Таблица 5 — Габаритные размеры сварных сеток по применению

Применение	Ширина, см	Длина, метры
Сетка кладочная (для кирпичных стен)
для кладки в полкирпича	варьируется
в полтора кирпича
в два кирпича
для более широкой кладки	64 и 77
кладка сибита или пеноблоков	20 см или 25	1,5-2
Сетка арматурная
армирующая сетка — стандартные размеры	100
150
200
самые удобные для применения – транспортировки, монтажа и т. д.	100

Диаметр проволоки для сварных изделий варьируется в пределах 0,6-5 мм, арматуры – 6-12 мм, при размерах ячейки 5-200 мм. Выпускается сварная сетка в картах-рулонах. Рифленая сварная сетка (периодического профиля) относится к категории декоративных изделий – она обладает улучшенными эстетическими показателями, потому что для ее производства применяется не прямоугольный прут, а витой, гофрированный. Сетка металлическая такого типа чаще всего используется для заборов, ограждений. Будучи прочной, она одновременно обеспечивает и экстерьерный вид.

Типы армирования кладки из газобетона

Данный материал предназначен для предотвращения продольных и поперечных деформаций кладки стеновой конструкции в результате ее усадки. Она не увеличивает несущую способность кладки, а только более равномерно распределяет нагрузки по поверхности газоблока, повышая устойчивость стены и уменьшает риск трещинообразования.

Кладочный вариант изготавливается из различных материалов. Ее производство нормируется ГОСТ Р 57265-2016/ЕН 846-3:2013 «Сетка арматурная для каменной кладки».

Данный документ определяет главные требования, которые предъявляются к оговариваемым рулонным изделиям, применяемым для армирования горизонтальных швов газобетонной кладки несущих и самонесущих стеновых строительных конструкций различного предназначения, а также используемых в качестве связующего элемента в многослойных системах из каменных материалов.

Виды материалов, которые используются для изготовления сеток:

• Стальная проволока;
• Композитные волокна.

Технология укладки армирующих сеток

Армирование газобетона зависит от технологии кладки стен. Обычно применяет шаг укладки через три или четыре ряда изделий.

Если одновременно с устройством стеновой конструкции происходит ее облицовка кирпичом, либо кладка выполняется в два блока, то армирование лучше всего делать через три ряда. При возведении стен в один блок, укладку можно производить с шагом в четыре ряда.

Внимание! Чем ниже класс прочности изделий, тем чаще шаг укладки

• Перед укладкой необходимо очистить поверхность изделий от выступающего раствора, мусора и пыли.
• Сама она должна быть чистой, без серьезных механических повреждений и разрывов. Начинают армирование стены с укладки первого ряда сеток на поверхность цоколя.
• Если укладка осуществляется на раствор, то сначала он наносится на поверхность изделий небольшим слоем.
• Далее по нему монтируются. Она должна иметь ширину на 6-8 мм больше, чем ширина стены. Такие выступы позволяют контролировать правильность ее укладки.
• Сверху укладывается бетонный раствор и устанавливается верхний ряд. Необходимо избегать повреждения армирующего слоя и его смещения относительно кладки.

Применение клеевого метода крепления изделий позволяет уменьшить толщину шва до 3 мм.

Армирование стальной арматурой в этом случае имеет свои особенности:

• Сетка диаметром 3 имеет монтажную толщину в местах переплетения 0,6 см. Если раскладывать ее по поверхности изделий, то толщина шва будет не менее 0,6 см.
• Чтобы избежать утолщения шва и снизить расход клеевого состава, места пересечения проволоки аккуратно вбиваются в поверхность уложенных блоков. Это место тщательно обеспыливается, чтобы клей надежно схватился с основанием материала.
• Затем наносится клеевой состав и укладывается верхний ряд. Таким способом можно понизить расход клея наполовину, а также повысить теплоизоляцию конструкции стены.

Особенности кладки первого ряда

Фото первого ряда.

Для выполнения кладки с целью сохранения теплопроводных свойств материала, используется специальная кладочная смесь для пеноблоков, а для первого ряда – рекомендуется использовать цементные растворы, для более прочного, надежного соединения с конструкцией фундамента.

Как правило, кладку начинают с самого высокого угла, и выравнивать конструкцию необходимо с самого первого ряда. Сделать это клеевыми растворами, не получиться – максимальная толщина шва из них не может превышать 5-8 мм, а для выравнивания первого ряда может понадобиться и 30 мм.

Поэтому первый ряд лучше класть на обычный раствор. Но даже при этом расход цемента на кладку пеноблоков небольшой.

Правила перевязки рядов кладки

Обычно, кладка пеноблока в два ряда выполняется для наружных стен, требующих использовать перевязку блоков, которая бывает нескольких видов:

• порядная перевязка со смещением;
• тычковый способ перевязки – через три ряда кладки выполняется один тычковый;
• многослойный способ, для которого характерно, что кладка пеноблоков в два ряда проводится гибким соединением, когда неперевязанные слои пеноблоков укрепляются металлическим стержнями, сетками.

Как правильно армировать стены?

В связи с тем, что материал начал использоваться при строительстве сравнительно недавно, не все специалисты точно знают, как армировать стены из газобетона. Одни утверждают, что армирование вообще излишне, а другие утверждают, что сетку или арматуру следует укладывать на каждом ряду. Конечно, первое решение приведет к тому, что здание начнет разрушатся при первых серьезных нагрузках, а второе станет причиной серьезных финансовых затрат, причем совершенно излишних.

Только зная, как правильно армировать дома из газобетона, можно добиться безупречного результата, сочетающего в себе надежность и экономность.

В первую очередь необходимо армировать ряды, на которые приходится наибольшая нагрузка на изгиб и растяжение. Сюда входят:

• первый ряд уложенный на фундамент;
• оконные и дверные проемы;
• перемычки.

Схема армирования кладки из газобетона.
Здесь особенно важно повысить надежность конструкции, чтобы впоследствии не столкнуться с весьма серьезными проблемами, такими как трещины. При строительстве небольших конструкций, например, гаража или хозяйственных построек, имеющих стены короче 4-5 метров, армирование кладки из газобетона не является обязательным, но желательным

В большинстве случаев здание и так сможет прослужить многие годы, не доставляя владельцу никаких хлопот. Совсем иначе обстоят дела, если ведется строительство жилого дома или иного крупного здания. Здесь армирование газобетона является обязательным. Но укладывать арматуру на каждый слой раствора не следует – это приведет к серьезному перерасходу материала. Как утверждают опытные специалисты, не один год проработавшие в своей сфере, армировать нужно каждый 4 шов. С одной стороны это позволяет стенам выдерживать все виды нагрузок без вреда для себя. С другой – стоимость строительства увеличивается на сравнительно небольшую сумму. Поэтому такое решение можно с уверенностью назвать удачным компромиссом между надежностью и стоимостью

При строительстве небольших конструкций, например, гаража или хозяйственных построек, имеющих стены короче 4-5 метров, армирование кладки из газобетона не является обязательным, но желательным. В большинстве случаев здание и так сможет прослужить многие годы, не доставляя владельцу никаких хлопот. Совсем иначе обстоят дела, если ведется строительство жилого дома или иного крупного здания. Здесь армирование газобетона является обязательным. Но укладывать арматуру на каждый слой раствора не следует – это приведет к серьезному перерасходу материала. Как утверждают опытные специалисты, не один год проработавшие в своей сфере, армировать нужно каждый 4 шов. С одной стороны это позволяет стенам выдерживать все виды нагрузок без вреда для себя. С другой – стоимость строительства увеличивается на сравнительно небольшую сумму. Поэтому такое решение можно с уверенностью назвать удачным компромиссом между надежностью и стоимостью.

Ход работы по армированию кладки из газоблоков металлической или стеклопластиковой арматурой:

1. Размечаем места прорезки штробы. Рулеткой отмеряем от одного и другого края блока по 5-6 см, рисуем линию карандашом или отбиваем нитью.
2. При помощи штробореза делаем углубления под арматуру. Рекомендуемый размер канавки – 3 диаметра арматуры ширина и столько же глубина.
3. Очищаем углубление в блоке от мусора и пыли, так как их наличие ухудшит сцепление и снизит надежность соединения арматуры с клеем.
4. Перед тем как заполнять канавки клеем их следует увлажнить, для того чтобы газоблок сразу не впитал воду с клея, и не нарушил его процесс твердения.
5. Заполнив штробы клеем, укладываем в них стеклопластиковую или металлическую арматуру класса А2 или А3, оптимальный диаметр – 8-10 миллиметров.

Таким образом армируем каждый четвертый ряд кладки газоблоков, начиная с первого.

Иногда вместо этой технологии используется другая, более простая. Используются не металлические пруты, а специальная армирующая сетка. Но при её использовании швы получаются более толстыми, они играют роль мостиков холода и теплопотери дома значительно увеличиваются. Поэтому данная технология применяется всё реже.

Рекомендуем к просмотру видео материал, где эксперт в области строительства даст полезные советы и рекомендации по армированию газобетонной кладки.

Подготовка к процессу армирования

Решать, через сколько рядов кладки требуется устанавливать арматуру, нужно исходя из высоты используемых блоков. Допустим, у вас изделия размером 600*375*250 мм, где последний параметр – это высота. Согласно норм, горизонтальное армирование кладки производится не более, чем через 1000 мм по высоте стены. Соответственно, это 1000:250=4 блока. Газоблок может иметь высоту и 200 мм – в таком случае, укладка арматуры в газобетонные блоки может производиться в каждом пятом ряду.

Что касается технологических операций, которые нужно выполнять в процессе, их набор будет зависеть от того, какую арматуру использовать для армирования газоблока. Соответственно, и комплект инструментов требуется разный. Уточнять нюансы будем уже по ходу повествования.

Какие инструменты и материалы нужны

Армирование неотделимо от процесса кладки, поэтому инструменты подбираются по общему списку. Корректируется он не только в зависимости от вида применяемой арматуры, то и типа используемого клея. Смеси на основе цемента требуется затворять водой, поэтому нужна тара и строительный миксер.

Виталий Кудряшов

Строитель Автор портала full-houses.ru

Задать вопрос

При использовании клея ППУ нужен только монтажный пистолет, посредством которого содержимое тубы дозируется на поверхность блока. То же самое касается и арматуры, которую по принципу монтажа можно разделить на два типа: стержни и сетки. В первом случае, для нарезки пазов нужен штроборез, а во втором необходимость в нём отпадает.

В остальном, перечень инструментов при работе с газобетоном выглядит так:

• Кельма-ковш, каретка или зубчатый шпатель. Используют для дозирования и распределения по поверхности клея (только цементного).
• Режущий инструмент. Для газобетона это или ножовка с победитовым полотном, или сабельная пила. Для стержневой арматуры – УШМ, для полосы и сетки — ножницы по металлу. Стеклопластиковую сетку можно порезать прямо в рулоне той же ножовкой, что и газоблок.
• Рубанок, тёрка по газобетону. Нужны для выравнивания мест срезов на блоках и устранения перепадов в рядах.
• Захват для переноски блоков. Используют при перемещении гладких блоков, не имеющих захватных карманов.
• Киянка. Требуется для коррекции положения блоков при укладке на клей.
• Щётка. Нужна для удаления пыли и мусора с поверхности перед нанесением клея.
• Причальный шнур. Устанавливается на маячные блоки и служит ориентиром для ровности рядов кладки.
• Водяной и пузырьковый уровни. Нужны для контроля плоскости кладки по вертикали и горизонтали.

Расчёт по толщине арматуры

В отличие от сеток, равномерно перекрывающих ширину ряда кладки, стержни устанавливаются штучно, а иногда в один ряд, поэтому толщина арматуры для армирования газобетонных блоков имеет первостепенное значение. По нормам суммарная площадь поперечного сечения арматуры должна быть не меньше 0,02% от площади сечения армируемой кладки. Значит, требуется определить эту самую площадь сечения, что мы и сделаем на конкретном примере.

Допустим, у вас будет производиться армировка газоблока 300 мм на стенах высотой 2800 мм. Произведение этих параметров даст нам площадь сечения: 840000 мм2. 0,02% от этого числа составляет 168 мм2. При установке двух рядов арматуры через каждый метр, всего на стене будет устанавливаться 6 рядов стержней (3х2) (не считая армопояса поверху).

Чтобы определить их диаметр, нужно воспользоваться таблицей. Из неё видно, что при установке 6 стержней их диаметр должен составлять не менее 6 мм, хотя европейские производители газоблоков рекомендуют минимум 8 мм.

Примечание: Если при той же высоте толщина стены будет увеличиваться, арматуру нужно будет закладывать чаще. Чтобы не производить расчет арматуры для армирования газобетона, нужно просто знать, что для стен толщиной до 200 мм в ряды закладывают одинарные стержни толщиной 8 мм (по центру). При толщине стен 250-300 мм нужно устанавливать два стержня по 6 мм; в более толстых стенах – три ряда по 6 мм минимум.

Технология армирования стержнями

Армирование стержнями в продольных рядах называется конструкционным, и осуществляется в устроенных в штрабах бетонных поясках, лежащих параллельно горизонтальным швам кладки. Сечение штробы 25*25 мм и располагается она в 60 мм от края блока.

Нарезать пазы можно с помощью разных инструментов:

• ручным штроборезом – трудоёмко, но образуется минимум пыли;
• болгаркой – гораздо легче, но пыли море;
• электрическим штроборезом – легко, быстро и пыли практически нет, но инструмент недешёвый.

Пыль ухудшает адгезию, поэтому перед тем, как армировать кладку из газобетона, штрабы тщательно очищаются щёткой и увлажняются. Индикатором достаточной влажности будет изменение цвета бетона внутри штрабы. Выемка на две трети заполняется клеевой или пескоцементной смесью, после чего в неё утапливают стержни.

Первый ряд

Этот ряд является начальным, и именно за счёт него всей кладке обеспечивается надлежащая жёсткость. Поэтому, даже когда основная кладка ведётся на клею, первый ряд блоков всегда монтируется на обычный цементно-песчаный раствор. Его плотность, а соответственно и прочность на изгиб и сжатие, гораздо выше, чем у любого клея.

Виталий Кудряшов

Строитель Автор портала full-houses.ru

Задать вопрос

Перед монтажом блоков основание с помощью того же ЦПС выравнивается (если надо), гидроизолируется рулонным материалом, после чего производится установка сначала маячных блоков, а потом, по натянутому причальному шнуру, и остальных.

Главной задачей при устройстве первого ряда, является максимально качественное выравнивание по высоте. То есть, с помощью рубанка по газобетону нужно устранить перепады поверхности, образовавшиеся за счёт отклонений в размерах блоков. Затем уже начинают нарезку и заполнение штроб заподлицо с поверхностью блоков.

Прежде, чем начинать кладку следующего ряда, раствору в штробах нужно дать хорошо затвердеть.

Как делать стыковку арматуры по длине и перевязка с поперечными стенами

При продольном армировании, коим и является закладка стержней в горизонтальные ряды, арматура при торцевом стыковании должна или свариваться между собой, или увязываться проволокой с нахлёстом не менее 200 мм. При связывании стержни должны заканчиваться крюками, образующими Г- или П-образный хомут, что позволяет произвести надёжное соединение с арматурой перпендикулярной стены. Главное – правильно согнуть стержень: не на излом (не греть, и не подпиливать), а сделать радиусный изгиб.

Если у вас нет специального гибочного станка, с помощью которого можно быстро и качественно гнуть арматуру, придётся приобретать готовые элементы нужной формы от производителя. Их привязывают к прямым участкам с нахлёстом не менее 80 см. В середине стены стыковать арматуру никогда не приходится, так как длина стержней 12 м вполне позволяет этого избежать.

Армирование под оконным проемом

В местах расположения оконных проёмов кладка прерывается, а возрастающие нагрузки на их границах провоцируют образование трещин. Поэтому арматура закладывается под проёмом вне зависимости от того, какой этот ряд по счёту. С очерёдностью рядов горизонтального усиления нижняя грань проёма обычно не совпадает. Арматура закладывается не по всей длине стены, а только ниже проёма, с заведением концов стержней в толщу стены минимум на 50 см в ту и другую сторону.

Вообще, ориентиром тут является ширина проёма: 1/3 часть его определяет глубину заведения арматуры в кладку. Средняя ширина стандартного окна составляет 150 см, отсюда и минимальные 50 см. Если же проём больше – например, 237 см, тогда выпуски арматуры должны быть по 79 мм с каждой стороны. При усилении зон опирания перемычек, арматура заводится за вертикальные границы проёма на 25 см.

Отсутствие перемычек допустимо, но только при ширине проёмов менее 120 см. Однако требуется соблюсти такое условие: выше окна или двери должна быть сплошная кладка высотой не меньше 2/3 от ширины проёма. Для 90-сантиметрового проёма это 60 см, или три ряда газоблоков высотой по 20 см, в первый из которых обязательно закладывается арматура – с таким же выносом, как и внизу оконного проёма.

Минимальный диаметр арматуры для армирования газоблоков, используемый для усиления низа и верха проёма – 8 мм.

Особенности вертикального армирования

Тот способ усиления, о котором говорилось выше, называется горизонтальным, так как арматура закладывается в горизонтальные ряды кладки. Однако существуют и технологии вертикального армирования, которое гораздо эффективнее помогает стенам сопротивляться боковым нагрузкам.

Их воздействию подвергаются стены домов, возводимых на склонах, в зоне возможного схода селей, регионах с преимущественно сильными ветровыми нагрузками и повышенной сейсмоопасностью. Горизонтальное армирование тоже работает неплохо и применяется чаще, но есть ситуации, когда требуется предусмотреть оба варианта.

Комбинация двух видов армирования даёт наиболее надёжную защиту здания при сейсмической активности грунта. Кроме этого, вертикальное армирование даёт возможность:

1. Увеличить несущую способность стен, возведённых из газоблоков минимальной плотности (их используют ради низкой теплопроводности).
2. Организовать равномерную передачу нагрузки от габаритной монолитной конструкции – например, длинной балки, перекрывающей сквозной пролёт.
3. Усилить перевязку сопрягаемых стен и угловых зон зданий.
4. Усилить проёмы в стенах и узкие простенки.
5. Обеспечить несущую прочность колоннам.

Принцип вертикального армирования заключается в том, чтобы пропустить стержневую арматуру по устроенным в кладке вертикальным каналам, связав между собой фундамент дома и верхний монолитный пояс в единую жёсткую структуру. В зависимости от конкретных условий строительства, вертикальное армирование может производиться только в пределах первого этажа или по всей высоте здания вплоть до фронтонов.

Коробка бескаркасного здания, подвергнутая вертикальному армированию, работает по тому же принципу, что и вариант на железобетонном каркасе. Несущую способность обеспечивает вертикальный армокаркас, а кладка всего лишь выполняет функции ограждения и теплоизолятора.

Если при горизонтальном армировании может применяться арматура диаметром 6-8 мм, в том числе и стеклопластиковая, то при вертикальном армировании она должна быть только стальная с периодическим профилем, диаметром не менее 14 мм. Закладывают стержневую арматуру в сквозные штрабы, пробуренные в обычных блоках корончатым сверлом. В альтернативном варианте их устанавливают в каналы, образованные пустотами вентиляционных О-блоков. Между элементами каркаса должно быть расстояние не менее 50 мм, это пространство заполняется тяжёлым бетоном класса В15 — В22,5.

Для эффективной работы арматуру анкеруют в горизонтальных поясах. В фундаменте для связки стеновой арматуры закладывают Г-образные соединительные элементы с отгибом от 20 см, который должен быть заглублён в монолит на 15 см. К ним, с нахлёстом от 61 см приваривают стержни, которые и будут заводиться в вертикальные каналы стен. Сверху предусматривают длинные выпуски, которые путём загиба и приваривания будут заанкерованы в армопоясе.

Усиление верхнего уровня

Особое внимание уделяется усилению верхнего периметра стен, служащего основанием кровли. Масса кровельной конструкции, особенно оборудованной натуральными материалами (черепицей, шифером), создает нагрузки на газобетонную стену, способные привести к деформации и повреждению

Поэтому размышления, стоит ли армировать верхний пояс здания, не уместны. Контур усиления поможет:

• снизить отдельные, точечно приложенные нагрузки;
• распределить усилия равномерно, по всему верхнему периметру стены;
• выровнять кладку по горизонтали, не применяя дорогостоящих составов.

Диаметр арматуры выбирается исходя из расчетной массы кровельной конструкции.

Сетка кладочная: размеры и разновидность строительного материала

Есть несколько видов данного материала. Классифицируется изделие по типу покрытия и предназначению. Кроме классической металлической сетки, часто используются решетки из полимерных материалов, например, композитная кладочная сетка.

Армирующая сетка для кладки из базальта приобретает все большую популярность.

Существуют такие виды данного изделия:

• оцинкованная металлическая сетка;
• монолитная стеклопластиковая решетка;
• композитная сетка;
• базальтовая решетка.

Арматурная сетка наиболее прочная, поэтому она успешно используется для строительства стен и фундаментов из кирпича, а также при кладке стен из газобетона, шлако- и пеноблоков. Кроме того, данный материал часто применяется в каркасных конструкциях, а именно для обустройства теплиц и других хозяйственных построек.

Металлическая решетка имеет высокую прочность. Недостаток – это подверженность коррозии в агрессивной среде, например, под воздействием клея для соединения блоков. Цена изделия зависит от размера, покрытия и толщины прутьев.

Оцинкованная армирующая сетка остается весьма популярной в строительстве.

Самый современный материал для кладочной сетки – пластик. Применяют ее для укрепления кирпичных и железобетонных строений. Также пластиковую кладочную сетку используют для реставрации старых зданий, особенно в том случае, когда утяжелять конструкцию рискованно.

Преимущество пластиковой решетки – вес. Благодаря небольшой массе эта кладочная сетка применяется для конструкций из блоков и полых кирпичей. Среди всех видов данный материал имеет наименьшую механическую прочность. В связи с этим его нельзя применять для укрепления несущих стен. Подходит стеклопластиковая сетка для армирования стен, не испытывающих серьёзных нагрузок.

Производство кладочной сетки выполняется в промышленных масштабах путем экструзии. Суть метода заключается в выдувке или выдавливании пластика через формы небольшого диаметра. После этого материал режут на прутья необходимой длины. Затем изделие охлаждают и ламинируют.

Мелкая пластиковая сетка обычно применяется для стяжки и армирования штукатурки и декоративных покрытий.Обратите внимание! Пластиковую сетку рекомендуется применять в разнообразных декоративных стяжках и штукатурках.

Композитная решетка изготавливается таким способом: арматурные стержни сначала нарезаются, а потом соединяются между собой с помощью сварочного аппарата. Данное изделие очень похоже по структуре на арматурную решетку, но композитная сетка намного легче. Благодаря этому можно снизить нагрузку на опорные части конструкции.

Метод изготовления композитных решеток может варьироваться в зависимости от изготовителя. Поэтому многие компании-производители предлагают своим покупателям уникальный товар. Для производства используется разное оборудование, с помощью которого можно регулировать качество и размер готового изделия.

Базальтовая сетка изготавливается из волокон. Этот материал намного дешевле, чем кладочная стеклопластиковая сетка.

Одно из преимуществ кладочной сетки из базальта — невысокая стоимость.

Особенности и отличия газобетона от традиционных строительных материалов

Газобетон — это материал из семейства ячеистых бетонов. Он обладает высокими эксплуатационными качествами, но от традиционных плотных сортов бетона отличается принципиально. Прежде всего, газобетон имеет пористую структуру, определяющую все рабочие качества, плюсы и минусы материала. Целью разработки этого материала было увеличение теплосберегающей способности стен и снижение веса постройки, что в сумме дает значительную единоразовую экономию (на материале во время строительства), и уменьшение расходов на обогрев, что дает постоянную экономию на топливе.

Однако, вместе с положительными результатами были получены и некоторые отрицательные свойства газобетона. Оказалось, что низкая плотность требует совершенно иного подхода к технологии строительства. Кроме того, материал гигроскопичен, что отрицательно сказывается на процессе кристаллизации кладочного раствора — газоблоки быстро впитывают воду, и раствор оказывается в неблагоприятных условиях, препятствующих нормальной кристаллизации.

И самый важный недостаток — низкая плотность значительно ослабила прочностные характеристики материала. Если обычный бетон может выдерживать огромное давление, но не способен сопротивляться растяжению, то газобетон плохо переносит оба вида нагрузок. Поэтому постройки из этого материала нормативами ограничены по высоте 3 не более 3 этажей. Кроме этого, необходим качественный фундамент, исключающий подвижки стен.

Необходимо отметить, что свойства газобетона приняты не всеми строителями. Многие специалисты не могут преодолеть инерцию мышления и осознать возможность строить по иным методикам, отличающимся от традиционных технологий. Однако, строительство из газобетона набирает популярность и становится одной из ведущих методик в частном домостроении.

Базальтовая сетка кладочная: сфера применения материала

В настоящее время базальтовая решетка крайне востребована среди строителей. Такая популярность объясняется широкой сферой применения материала и множеством преимуществ: механической прочностью, весом, стойкостью к коррозии и воздействию агрессивной среды. Чаще всего в строительстве используется кладочная сетка 50х50х3 диаметром 4 мм. Для отделки применяется материал с более мелкими ячейками.

Для производства данного армирующего полотна используется непрерывное волокно на основе базальта. Уникальность данного изделия в том, что его пропитывают специальным веществом. Поскольку базальт – очень прочное сырье, то в результате материал получается надежным, высокопрочным и способным выдерживать значительную нагрузку.

Сетка из базальтового волокна особенно устойчива к отрицательному влиянию таких факторов:

-перепадам температуры;

-высокому давлению;

-неблагоприятной среде.

Строительная сетка из базальта устойчива к влиянию агрессивной внешней среды

Применяется материал для армирования кладки из крупного кирпича и камня. Используется базальтовая кладочная сетка для блоков из керамзита, пеноблоков и газоблоков, а также для связочных видов работ на основе цементно-песчаного раствора на всех этапах строительства.

Из базальтовых волокон изготавливают сетки, прутья для армирования, тканые и рулонные материалы. Широко применяется базальтовая кладочная решетка в дорожном строительстве. Ее активно включают в асфальтовое полотно на аэродромах и грунтовых дорогах. Это позволяет снизить риск растрескивания дорожного полотна и асфальтированных покрытий, а также значительно продлевает срок их эксплуатации даже при сильных нагрузках.

Можно ли использовать сетки для армирования газобетона

Строительными правилами (СНиП) разрешается использование металлических или полимерных сеток для армирования кладки из легких бетонов. При этом, если речь об использовании сетки именно для кладки газоблоков, возникает масса вопросов технологического характера. Основная проблема — толщина шва. Если без армирования она составляет 2-4 мм, то сетка увеличит швы как минимум вдвое, что даст неминуемое появление мостиков холода по всей плоскости стен. Появятся трещины, в морозы на армированных участках постоянно будут возникать мокрые горизонтальные полосы конденсата. Если арматурные прутки укладывают в штробу, то сетка для армирования лежит прямо на поверхности ряда газоблоков. Этот вопрос постоянно звучит при обсуждении проблем с армированием газобетона, и внятного ответа на него пока не найдено.

Единственным вариантом снижения опасности промерзания швов становится использование наружного утепления, исключающего контакты внешней части стен с холодным воздухом. В этом случае температура швов повысится, и появление конденсата в проблемных участках станет менее вероятным.

Сетка кладочная для газобетона

Главная страница » Сетка — информация » Сетки по применению » Сетка кладочная для газобетона

Некоторые производители блоков не требуют применять при кладке стены для армирования сетку кладочную для газобетона. Дескать, современный газобетон имеет достаточную механическую прочность и достаточно арматуры и то, только в местах опоры дверных и оконных проёмов.

С другой стороны, проектировщики в любом проекте дома с газобетонными стенами, чтобы избежать появления трещин при усадке дома и температурных перепадах, указывают требование применения кладочной сетки. Аргументируют они это тем, что, возникающие в этом случае, растягивающие нагрузки могут быть достаточно велики и только кладочная сетка с ними справится.

Может быть, строители просто перестраховщики?

Применение кладочной сетки: нужна или не нужна?

На самом деле, всё зависит от типоразмера газобетонного блока и вида кладки.

Если строится наружная стена из блоков 1й категории крупного формата D500 625 х 400 х 250, имеющих прочность B3,5, то армирование не требуется. Но, если та же стена строится из двух блоков по 200 мм, то армирование сеткой обязательно. Его нужно производить через каждые 3-4 ряда, даже если вы кладёте блоки не на раствор, а на клей. То же требование будет обязательным и в первом случае, если, одновременно, снаружи ведется кладка облицовочного кирпича.

Если используются блоки 3й категории D500 60 х 20 х 30, имеющие прочность В2,0, да ещё кладутся на строительный раствор, то следует обязательно использовать кладочную сетку через каждые 3 ряда.

При строительстве многоэтажных домов первый этаж должен армироваться обязательно.

Армирование газобетонных блоков позволит этого избежать.

Виды кладочной сетки для газобетона

Применяются два вида кладочной сетки:

• стальная сварная сетка. Чаще всего применяются типоразмеры, мм: 50х50х4 и 50х50х3; Армирование сеткой
• композитная и стекловолоконная. Она изготавливается из базальтопластиковых и стеклопластиковых арматурных стержней, располагающихся в двух взаимно перпендикулярных направлениях. Стержни фиксируются в узле контакта для создания правильной и заданной геометрии ячейки хомутами, проволокой или специальным клеем.

Небольшое видео о базальтопластиковой сетке

Альтернативные виды армирования для кладки газобетонных блоков

Самый распространённый альтернативный вид армирования – стальным прутом. Для укладки прута (чаще всего используется Ø8 мм) необходимо разметить (с соблюдением целого рядя требований) и выполнить штроб размером 12 х 12 мм. По местоположению штроба формируется прут. Штроб заполняется клеем (состав клея: калиброванный песок, высокопрочный цемент и специальные добавки) и туда помещается прут. Излишки клея удаляются. Дальше, на клей или строительный раствор укладывается следующий ряд блоков и т.д.

Упаковка клея

Достоинства и недостатки разных видов армирования

Армирование стальной сварной сеткой – самый дешёвый вид армирования. Используется, как правило, строительный раствор (шов толстый и применение более дорого материала – клея не оправдано). Образуются «мостки холода» через метал. Металл сетки находится под воздействием агрессивной среды раствора и приходит в негодность. Поэтому, возможно применять на внутренних стенах из крупноформатных блоков.

Армирование композитной или стекловолоконной сеткой. Высокая стоимость арматуры. Исключено пагубное действие строительного раствора на металл и образование «мостков холода». Возможно использование при возведении наружных стен.

Узнать больше про стекловолоконную сетку для армирования газобетона.

Армирование стальным прутом. Возможно для всех видов стен. При армировании блоков шириной до 200 мм применяется один ряд прута, свыше 200 мм – два ряда. Недостаток один: высокая трудоёмкость.

Армирование газобетона стальной арматурой (узнать подробнее тут).

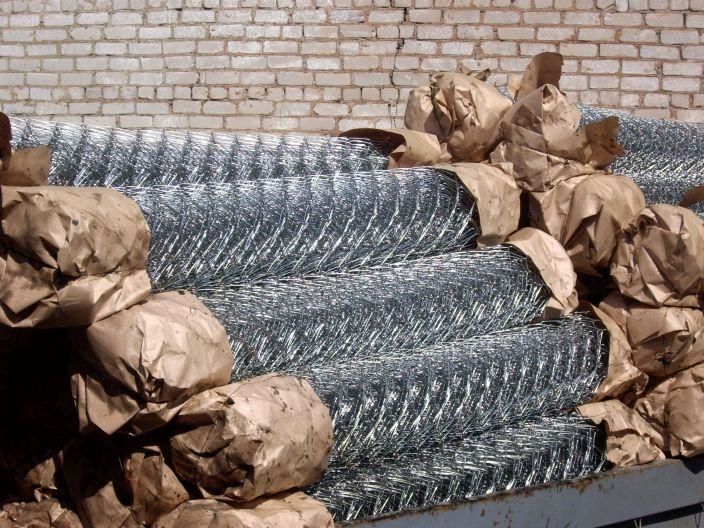

Можно ли армировать газобетон сеткой

Теперь о том, нужна ли кладочная сетка для газоблока. Технология производства этого материала постоянно улучшается, сегодня блоки плотностью 500 кг/м³ имеют класс прочности уже не В0,75 как раньше, а В2. Именно поэтому производители считают, что дополнительное армирование газоблочной кладке не требуется, даже если стена несущая — не говоря уже о перегородках. Однако строители в своём большинстве с ними не согласны, и предпочитают подстраховаться, чем разбираться потом с претензиями заказчиков.

• Нередко там, где не выполнено армирование газобетонных блоков сеткой, несущая способность ограждающих конструкций снижается, и на кладке появляются трещины. Да, существуют и другие причины их возникновения – например, неправильно рассчитанный или неверно выбранный тип фундамента, или перепады температур.
• А на что грешить, если и стены утеплены, и основание монолитное, и заглублено в соответствии с нормами? Только на отсутствие сетки для газоблока! Здесь негативную роль играет высокая способность поризованного бетонного камня к водопоглощению. Замёрзшая в блоках влага в процессе оттаивания расширяется, что и приводит к растрескиванию.
• Именно поэтому наружная отделка с утеплением так важна для газобетонной кладки. Необходимо так же правильно подбирать блоки по толщине и классу прочности, производить точный расчёт нагрузок, которые кладка способна воспринимать.

Так что, на вопрос, можно ли армировать газобетон кладочной сеткой, ответ должен быть однозначный. Можно, и даже нужно! Тем более, что от этого себестоимость объекта не повышается настолько, чтобы это казалось непомерной тратой.

Описание газобетона

Абсолютно все застройщики знают, что из себя представляет газоблок и зачем применять именно его. Это изделие по форме такое же, как и шлакоблок, но имеет большие размеры. Производится оно из газонаполненного бетона. Изготовление происходит с помощью автоклавной технологии, где применяется алюминиевый парообразователь. Этот строительный материал в последнее десятилетие получил очень большую популярность.

Особенности газонаполненного блока:

• воздушное пространство равномерно распределено по всему объёму;
• всегда равные размеры внутренних ячеек;
• если брать газобетонный массив, то концентрация ячеек в нем доходит до 70%;
• стройматериал имеет открытую форму полости.

Ячейки позволяют увеличивать способность массива пропускать влагу и повышают теплоизоляционные характеристики. Газобетон очень просто отличить, поскольку он имеет белый цвет и абразивную поверхность. По своим характеристикам может отличаться плотностью, областью применения и величиной воспринимаемых нагрузок.

Этот стройматериал подразделяется на следующие виды:

• теплоизоляционный;
• конструктивный;
• конструктивно-теплоизоляционный.

Получение газосиликата

Для производства этого пористого материала требуются следующие составляющие: кварцевый песок, известь, алюминиевая пудра, цемент. В смеси исходных компонентов инициируется газообразовательный процесс. Его результат – смесь поднимается и растёт, словно тесто на дрожжах, с образованием многочисленных пор. Затем отвердевший массив тонкими струнами разрезают на блоки нужных размеров и геометрии.

Уникальная структура газосиликатного блока создаётся в специальном автоклаве, благодаря действию насыщенного пара, температуры (примерно +190°С) и давлению (12 атмосфер). Более дешёвый способ изготовления – не автоклавный. Смесь затвердевает в естественной среде. Блоки получаются менее прочные, чем при автоклавном способе.

для чего нужна, виды материала для армирования (базальтовая и другие), расчет количества, инструкция по монтажу

Разновидности материалов

Правильный выбор блоков влияет на успех строительства

Во время выбора материала нужно обратить внимание на то, к какой группе плотности он относится

Таблица с техническими характеристиками

В документах этот параметр обозначен буквой «D». Плотность влияет на теплоизоляцию газоблока. Она увеличивается при высокой пористости материала.

Существует несколько видов блоков, отличающихся плотностью:

• теплоизоляционные – D900 и выше;
• конструкционно-теплоизоляционные – от D500 до D900;
• конструкционные – от D300 до D500.

При возведении стен жилого дома рекомендуется использовать материал с плотностью не меньше D500.

Стандартный размер газового блока составляет 62.5х25 см. Его ширина зависит от сферы применения:

Пошаговая технология кладки

Если внутренняя несущая стена по проекту также выполняется из блоков, её монтаж осуществляется одновременно с наружными стенами. При этом выполняется перевязка блоков в кладке. Не забудьте также оставить проёмы под входную и межкомнатные двери в газобетонных стенах, об установке которых можно узнать в этой статье https://izbloka.com/dom/steny/bloki/gazobeton/dveri-g.html.

На первом этапе нужно проверить высоты и горизонтальность фундамента. Перепады до 5 см допускаются, так как при такой толщине раствор не даёт усадку.

Остальные случаи считаются браком и требуют ремонта. Любые не слишком выраженные неровности требуется срезать или заполнить цементной смесью. Очень значительные неровности потребуют установки дополнительной опалубки с последующей заливкой поверхности бетонной смесью с пластификаторами, и дальнейшим выравниванием по уровню. Высота выравнивающего слоя должна составлять порядка 30-50 мм. Кладку можно осуществлять после просыхания слоя.

На следующем этапе выполняется укладка отсечной гидроизоляции. Поверхность прикрывается рулонной гидроизоляцией с нахлёстом материала на стыках.

Выполнен гидроизоляционный слой, по углам ровно выставлены блоки по уровню или нивелиру, натянута шнурка в горизонтальном положении.

Кладка начинается с углов, а ориентиром служит наивысшая точка фундамента. Именно в этой точке устанавливается первый блок. Затем расставляются блоки по другим углам. Монтаж угловых блоков с паз-гребневым соединением осуществляется гребнями наружу.

СоветПосле расстановки блоков по углам ещё раз замерьте высоты и на каждом угловом блоке карандашом подпишите толщину требуемого слоя раствора.

Правильность установки угловых газобетонных блоков можно проконтролировать строительным уровнем или оптическим нивелиром. При необходимости подгонка угловых блочных элементов выполняется специальным резиновым молотком.

Внимание!Перед монтажом блоков на раствор ещё раз измерьте все стороны и диагонали. В прямоугольном здании противоположные стороны должны быть параллельны и равны

Смежные стороны должны быть перпендикулярны, что проверяется измерением диагоналей.

Установите угловые блоки на раствор, сверяясь с величиной толщины раствора, написанной на каждом блоке. Устанавливайте блоки точно по уровню. С помощью оптического нивелира проверяйте высоту угла блока. При несовпадении осадите блок с помощью киянки, либо добавьте раствора.

После монтажа угловых блоков натягивается шнурка
Внимание!При длине стены в десять метров и более, в центральной части укладывается блок, предотвращающий провисание шнура.

Далее вдоль шнура, ориентируясь на маячные блоки, монтируется блочная кладка с проверкой по горизонтали и вертикали.

Важно!Растворы для монтажа строительных газоблоков нужно наносить на поверхность основания с помощью мастерка. Укладка первого ряда газосиликатных блоков осуществляется на цементно-песчаные растворы, а все последующие ряды монтируются исключительно на клеящие составы

Боковые поверхности в обоих случаях обмазываются клеящими составами.
резки газосиликатных блоковпила по газобетону

После того, как будет проведена кладка первых блоков, и цементный раствор полностью схватится, очень важно провести армирование. Об армировании газобетона и её необходимости читайте в этой статье: https://izbloka.com/dom/steny/bloki/gazobeton/armirovanie-gazosilicata.html

Перед дальнейшим монтажом нужно дождаться полного затвердевания раствора, что предотвратит риск деформирования стартовых блоков весом последующих рядов.

Преимущества применения газобетонных блоков

Плюсы фронтонной газобетонной конструкции заключаются в следующем:

• Стойкая, плотная, крепкая, пожароустойчивая, надежная, теплая часть дома, благодаря качественным характеристикам материала.
• Легкий монтаж, транспортировка и обрезка ячеистого газобетона.
• Бюджетность газоблоков – реальная экономия денежных средств (дешевле кирпича, древесины, шлакоблока).
• Высокая скорость работы, благодаря небольшому весу, моментальному схватыванию, особенно при использовании пены.
• Меньшая нагрузка на фундамент постройки.
• Хорошее сочетание с любыми видами наружной или внутренней отделки.
• Устойчивость при любом ландшафте.
• Эффективная защита от внешних раздражителей механического, атмосферного и климатического характера.

К минусам можно отнести:

• Необходимость в дополнительной защите (наружной).
• Необходимость в дополнительном крепежном закреплении (анкеровке).

Газобетоны легкие, прочные, плотные, теплоизолирующие, пожаробезопасные, морозостойкие материалы, поэтому преимуществ возведения фронтона именно из них намного выше, чем из других материалов.

Укладка и армирование

Процесс монтажа стен и перегородок будущего здания не сложен, однако важно все сделать правильно. Лишь тогда весь процесс пройдет быстро, а строение будет качественным

Сперва подготавливается строительный материал и специальная смесь для работы.

Чтобы выполнить первый ряд, необходимо выполнить процедуру армирования. После этого на поверхность наносят клей и распределяют его специальной гребенкой. Толщина шва не должна превышать 4 миллиметров.

Монтаж кладки следует делать с перевязкой, каждое изделие обязательно сдвигают на дистанцию, равной половине одной конструкции. Если не выполнить перевязку, то это негативно отразится на свойствах стен.

Выступающую смесь из толщины швов нельзя затирать, можно лишь осторожно убрать при помощи мастерка. Для ровности кладки применяют специальный шнур

Ровность проделанной работы определяют при помощи строительного уровня и специальной линейки.

При правильной установке стен своими руками нельзя оставлять без внимания и вопрос гидроизоляции. Для ее выполнения применяют специальную сетку.

Обязательно гидроизоляционную сетку закрепляют на стенах в области соприкосновения с фундаментом. После возведения перегородок, их нельзя оставлять беззащитными. Стоит сразу же выполнить фасадные и утеплительные операции.

В случае, когда нет возможности сделать это сразу, то ряд стараются накрыть специальной полиэтиленовой сеткой, до тех пор, пока не появится возможность все закончить. Армирование планируют еще при подготовке к строительству. Это обязательная операция в случае, если стена слишком длинная либо на коробку будет оказываться повышенное давление.

Укладка и армирование газобетонных блоков.

Под эту процедуру подлежат все перемычки, протяженность которых более 90 сантиметров.

А также все нижние швы проемов. Данную операцию можно применять по двум технология — с помощью металлических прутьев либо с помощью специальной сетки. При монтаже в блоках вырезаются специальные пазы, куда укладывают прутья и заливается клей.После следует кладка следующего ряда.

Сетка во время возведения здания требуется, чтобы повысить крепость фасада и исключить возникновения трещин в стенах. Металлическую сетку кладут с промежутком в 3 ряда газобетонных блоков. Чаще всего применяют такие материалы, чтобы выполнить армирование:

• оцинкованную сетку;сетку, выполненную из базальта;сетка, выполненная из стеклопластика.

Описание работ

Требования к кладке материала изложены в СНиП 3.03.01-87 «Несущие и ограждающие конструкции», норма кладки продиктована рекомендациями СТО НААГ 3.1–2013 «Конструкции с применением автоклавного газобетона в строительстве зданий и сооружений. Правила проектирования и строительства.»

Технология кладки предусматривает возведение наружных стен в нескольких вариантах:

Кладка в один блок. При этом производят порядовую цепную перевязку.Кладка в два блока, при которой осуществляют порядовую вертикальную перевязку на величину, составляющую не менее 1/5 от толщины стены из газоблока.

Как альтернатива, перевязка может также производиться тычковыми рядами с частотой — каждые 2 ложковых ряда.Кладка в два блока без применения перевязки. В этом случае, связь устанавливают при помощи дюбелей или анкерных пластин — то есть, используют гибкие связи. При этом рекомендуется между слоями газоблоков помещать утеплитель, обладающий свойством паропроницания.

Наружные стены, имеющие толщину менее 30 см, укладывают только в один блок.

Если предусматривается вероятность деформации фундамента в процессе строительства или эксплуатации более чем на 2 см, крен – более чем на 5, а усадки – на 10, то кладку необходимо усилить монолитными ЖБ поясами или произвести армирование.Требование к кладке материала предусматривает следующие необходимые условия выполнения перевязки:Перевязка производится порядно, при этом изделия верхнего ряда смещаются относительно предыдущего примерно на 30%.При кладке в один блок, перевязка должна быть цепной.Если высота блока – до 25 см, то размер перевязки не должен быть менее 0,4 (около 8 см) значения блочного изделия

Для блоков высотой свыше 250 – не менее 0,2.Чертежи кладки из газобетона содержат всю необходимую для проведения работ техническую информацию. Инструкция по проведению работ включает в себя ряд этапов, рассмотрим их подробно:Укладка первого ряда является особенно важной, и ей стоит уделить особое внимание. Основание при этом должно быть обязательно ровным.Лучше всего первый ряд уложить на раствор, с целью улучшения сцепления с основанием и придания конструкции большей прочности

При помощи раствора также выравниваются и корректируются недостатки поверхности.Раствор кладочный: укладка первого блокаНа основание следует уложить гидроизоляцию. Подойдут: битумный материал, мастика, гидроизоляционные составы и иные пригодные для таких целей материалы.Гидроизоляция фундамента перед кладкойУкладку начинают от углов. Между установленными блоками натягивается нить, служащая ориентиром при кладке.Толщина шва при кладке на клей должна быть в промежутке от 0,5 до 3-х мм.Смесь для возведения строения из газобетонных блоков наносится при помощи каретки единым слоем, без разрывов.Смесь для кладки: технология нанесения.

Толщина шва при кладке газобетона – от 0,5 ммРовность корректируется при помощи строительного уровня и резинового молотка. После укладки блоков по углам, выкладывают весь ряд

Если остается зазор, который отличается от размера изделия, изделие подрезают до нужного размера при помощи, например, ножовки.Второй и последующие ряды укладывают на клей.Если блоки укладывают на раствор, то ширина вертикального шва должна быть около 12 мм.В первом и каждом 4-м ряду производят армирование.Когда кладка последнего ряда блоков завершена, необходимо произвести устройство армопояса.Обратите внимание! Перед началом кладочных работ, блоки рекомендуется слегка увлажнить, чтобы они не впитывали влагу из раствора. В противном случае, он слишком быстро схватится.Видео в этой статье расскажет подробнее о процессе кладки газобетонных блоков

Когда и как армировать газобетон кладочной сеткой

Можно ли армировать газобетон сеткой, мы разобрались — теперь уточним, в каких местах предусматривается усиление:

1. Первый ряд блоков лежит на деформационном шве, поэтому он требует обязательного армирования.

2. Следующий ряд, который необходимо армировать, как правило, приходится на подоконную зону. Желательно, чтобы арматура выходила прямо к примыканию с подоконниками. Она заводится за вертикальные контуры проёма на 90 см с каждой стороны.

3. Глухие простенки, ширина которых превышает 6 м. Армировать узкие простенки не имеет смысла.
4. Зона опирания междуэтажного перекрытия.

5. Как армировать газобетон базальтовой сеткой в зоне перемычек, зависит от их разновидности. Когда они устраиваются из газобетонных U-блоков, кладка армируется в зоне опирания под перемычкой, с заведением сетки вглубь кладки на 50 см с каждой стороны.

6. Фронтон по горизонтали, если он длиннее 6 м.
7. Верхний обрез кладки, к которому примыкают элементы кровли.

Подбор всех материалов и инструментов для армирования

Так как армирование выполняется в процессе ведения кладки, то необходимый набор инструментов включает в себя всё необходимое для того и другого. Это:

• Зубчатая каретка – самое удобное приспособление, предназначенное именно для работы с газобетоном. С её помощью легко контролировать толщину шва и равномерно распределять клей по поверхности.
• Если нет каретки, можно использовать зубчатую кельму. Для удобства работы ширина инструмента должна соответствовать толщине стены.
• Тёрка. Ею подшлифовывают места среза на доборных блоках, а так же устраняют незначительные перепады между поверхностями двух, уложенных рядом блоков.
• Ножовка по газобетону. Это ручной инструмент, с помощью которого очень удобно резать блоки.
• Измерительный инструмент: угольник, рулетка, короткий (40-80 см) пузырьковый уровень — для контроля положения только что установленного блока.
• Киянка (резиновый молоток) – для корректировки блоков.
• Захват для блоков. Инструмент, используя который переносят блоки с формой простого параллелепипеда и большого формата.
• Общестроительные инструменты: дрель, нивелир или водяной уровень.
• Дисковая пила для резки стальной сетки, или ножницы по металлу для резки пластиковой.

Единственно, что в случае армирования газоблочной кладки сеткой вам не понадобится, так это штроборез — данный инструмент применяется только при использовании стержневой арматуры.

Технология армирования

Армирование ряда газоблоков сеткой значительно упрощает задачу. При этом не требуется выполнять штрабирование, как в случае с прутами. Обычно усиление производится в каждом четвёртом ряду, но если параллельно ведётся и облицовка кирпичом, или же кладку ведут в полтора-два блока, сетка закладывается в шов каждого третьего ряда.

Принцип производства работ таков:

• После того, как поверхность цоколя выровняли и смонтировали гидроизоляцию, приступают к кладке первого ряда блоков. Его всегда производят на раствор – даже когда для остальных рядов используют клей.

• Толщина слоя раствора составляет 10 мм. Чтобы качественно утопить в него сетку, сначала выкладывают половину слоя, расстилают сетку, а потом уже доводят слой раствора до нужной толщины.

• При монтаже на клей толщина швов не превышает 3 мм. Значит, во избежание перерасхода клея, и диаметр нитей сетки должен быть таким же. Если сетка полимерная, проблем нет, а вот у металлической в местах перекрещивания проволоки имеются утолщения.
• Чтобы не допустить увеличения толщины шва с 3 мм до 6 мм, места пересечения проволоки аккуратно вбивают в поверхность блоков молотком. Затем сметают щёткой пыль, наносят клей и монтируют сверху ряд блоков.

Устанавливаем первый ряд

Перед кладкой первого ряда газосиликатных блоков необходимо провести подготовительные работы – проверить ровность готового фундамента, при необходимости исправить недочеты, очистить основание от пыли и грязи.

На поверхность фундамента укладывается два слоя гидроизоляции. В качестве нее используют:

• Рубероид;
• Битум;
• Современные полимерные составы.

Если гидроизоляция не будет установлена, блоки газосиликата будут поглощать влагу, стена со временем отсыреет и покроется плесенью.

На слой гидроизоляции ложится цементный раствор толщиной в 3 сантиметра и сетка армирующая. Арматура применяется для распределения нагрузки и усиления несущей способности стены.

Работы по становлению первого ряда начинаются с угла, блоки ложатся на раствор из цемента и песка. Строители предлагают использовать простые приспособления для облегчения кладки газосиликатных блоков своими руками — это шнур и колышки.

По углам и периметру будущего здания установить колышки, которые соединить между собой шнуром, и вести дальнейшую кладку по полученным направляющим.

Клеевой раствор наносится непосредственно перед укладкой блока, раствором так же смазывается торец изделия

Блоки плотно укладываются друг к другу, важно постоянно проверять ровность строительным уровнем, если есть неровности — положение корректируется резиновым молотком и увеличением или уменьшением толщины слоя раствора

Кладка газобетона

Выставление углового блокаПроверяем ровность установленного блока

Кладка газобетонных блоков своими руками начинается с выведения внешних углов. Затем нужно обозначить место для дверей. Не делайте кладку на углах резаными или поломанными блоками.

Чтобы добиться одинакового уровня кладки всех стен, применяется шнур, натянутый на углы.Перед дальнейшей кладкой нужно подождать, пока раствор первого ряда полностью затвердеет, чтобы весом последующих рядов не деформировать первый ряд. Следующий ряд газобетона кладется на слой раствора или клея имеющий обычную толщину рекомендуемую производителем газобетонна. Положение блоков, укладываемых на стену можно корректировать только резиновым молотком.Выравниваем газоблок резиновым молоткомКельма для клея

Основные свойства и виды

Газобетон – одна из разновидностей ячеистых бетонов. Он обладает особой пористой структурой, которой удается добиться в процессе производства. Ячейки образуются в результате химической реакции между известью и алюминиевой пудрой.

Благодаря особому составу, технологии изготовления и некоторым другим факторам, блоки наделены отличными от других материалов свойствами, которые во многом также зависят от вида и сферы применения изделий.

Рассмотрим, каким может быть газобетон. В соответствии с ГОСТ 21520-89 «Блоки из ячеистых бетонов стеновые», материал разделяют на несколько видов, в зависимости от характеристик материала.

В соответствии с плотностью, материал может быть:

Теплоизоляционным.Такие изделия обладают плотностью равной 300-400 кг/м3.

Используются они в качестве материала для утепления, так как никаких нагрузок, помимо собственного веса, выдержать не могут.Конструкционно-теплоизоляционным.Такой вид изделий характеризуется большей плотностью – 400-800 кг/м3. Применяют его при возведении стен и перегородок.Конструкционный.Самый прочный из видов материал. Его плотность варьируется в промежутке от 900 до 1200 кг/м3.Он может выдержать значительные нагрузки и использоваться при возведении зданий, высотой до 12 метров.

Теплоизоляционный и конструкционно-теплоизоляционный газобетон, фото

В зависимости от типа вяжущего компонента, выделяют материал:

• На цементном вяжущем;На известковом;На шлаковом;На зольном;На смешанном.

Это означает, что концентрация основного компонента составляет от 15 до 50%. Содержание кремнеземистого компонента, также определяет особые разновидности.

Изделия могут быть изготовлены:

• На песке, чаще всего – кварцевом;На золе;На иных вторичных компонентах промышленности.

Также газоблок разделяют в зависимости от типа твердения.

Изделия могут быть:

1. Автоклавными;Неавтоклавными.

Автоклавный и неавтоклавный газобетон

• Автоклавный газобетон, или газобетон синтезного твердения, обрабатывается при помощи специальных машин – автоклавов, в которых он находится под воздействием высокой температуры и давления.При производстве неавтоклавного изделия, твердение изделий происходит естественным путем. Иногда их подсушивают в специальных машинах, в которых температура не превышает 100 градусов, а давление — ниже атмосферного.Два этих вида изделий отличаются между собой: неавтоклав более серый по цвету, хрупкий, менее прочный и недорогой.

Газоблоки могут иметь различную категорию точности.

В зависимости от отклонений, установленных ГОСТ, изделия бывают:

1. Первой категории точности, когда возможные отклонения по размеру не могут превышать 1,5 мм;Второй категории точности. Такие изделия могут отличаться на 2 мм по размеру и на 3 мм по диагонали.Третьей категории точности могут отличаться на 2-4 мм по размеру и диагонали, а также допускаются сколы до 1 см.

Изделия 1 и 2-й категорий укладывают преимущественно на клей,  3-ей категории – на раствор.

В последнем случае, разумеется, мостиков холода будет значительно больше. Поэтому такие газоблоки обычно используют при возведении различных хозяйственных построек. Цена на них – гораздо ниже.

Теперь стоит обратить внимание на основные показатели качеств материала. Воспользуемся таблицей и одновременно, для наглядности, сравним материал автоклавного и неавтоклавного способа твердения

Характеристики:

Наименование характеристикиЗначение ее у представителя ячеистого бетона синтезного тверденияЗначение ее у материала гидратационного тверденияМорозостойкость, циклов35-15015-35Теплопроводность0,096-0,1550,17-0,25Прочность в соответствии с ГОСТВ 1,5-В5В1-В2,5Усадка0,3 мм/м20,4-0,5 мм/м2Толщина наружной стеныОт 0,4 мОт 0,6 мДолговечностьДо 200 летДо 50 лет

Как видно, показатели достаточно неплохие у обоих видов, однако автоклав все же выигрывает.

О необходимости усиления

Наряду с комплексом положительных моментов у материала имеются отрицательные стороны. Стены склонны к объемным деформациям, вызванным следующими факторами:

• Восприимчивостью блоков к воздействию растягивающих усилий.
• Гигроскопичностью материала, который, впитывая влагу, набухает.
• Температурными перепадами, в результате которых массив сужается и расширяется.
• Недостаточной жесткостью фундамента, вызывающей усадку строения.
• Пучением проблемных грунтов, отличающихся близко расположенными водоносными слоями.

Рассмотрим детально, какие проблемные участки возводимого здания целесообразно усиливать.

Предварительные работы перед кладкой

Выполнение подготовительных работ значительно упростит и ускорит проведение работ по возведению стен.

Производим подсчет необходимого материала

В каждом строительстве, вне зависимости от материала постройки, правильный расчёт его количество – это возможность хорошо сэкономить. Как правильно сделать расчет кладки?

1. Обратиться к специалистам. В принципе, расчеты могут отличаться, но не намного. Обидно будет заплатить за блоки, и их останется не пару штук, а намного больше. Конечно, если планируются и другие постройки, то это не страшно, уже будет задел. А если нет? Значит, деньги будут потрачены зря.
2. Воспользоваться онлайн калькулятором. Как правило, результат правильный. Но если ввести неправильные данные, то можно ошибиться, как в сторону увеличения, так и уменьшения. Но померить периметр не так уж сложно.
3. Делаем расчет самостоятельно.

Для самостоятельного расчёта нам необходимо знать:

1. Чему равна толщина стен из газосиликатных блоков.
2. Периметр строения (сумма длин всех сторон).
3. Будущая высота стен.

Порядок вычислений:

1. Вычисляем общую площадь стен – весь периметр умножаем на высоту.
2. Высчитываем площадь оконных и дверных проемов.
3. Отнимаем от общей площади результат площади проемов.
4. Полученный результат умножаем на толщину стены – получаем необходимое количество материала в кубических метрах.

Подготовка необходимого инструмента

Для того чтобы выполнить работу самостоятельно, следует приобрести следующие приспособления для кладки:

1. Уровень.
2. Электродрель или перфоратор с миксерной насадкой.
3. Мастерок.
4. Зубчатый шпатель.
5. Молоток из резины или дерева.
6. Ведро для клеевого раствора – это оптимальный вариант, потому что клей имеет способность быстро засыхать, и его нужно быстро выработать.
7. Еще понадобиться штроборез, чтобы производить армирование.
8. Штроборез, чтобы производить армирование.
9. Пила.
10. Рубанок.
11. А для пыли подойдет веник или щетка.
12. Гидроизоляция. Необходимо приобрести гидроизолирующий материал, который укладывается по цокольному периметру. Материал может быть как традиционный – рубероид или уже новые рулонные гидроизоляционные материалы из полимеров или битума.

Инструмент для кладки должен соответствовать не только заявленным техническим характеристикам, но и отвечать всем требованиям по технике безопасности.

Выбор кладочной смеси: раствор или клей

На первый взгляд будет казаться, что традиционный песчано-цементный раствор выгоднее, но:

• расход раствора в 3-4 раза больше;
• нарушается теплопроводность. Выполняя кладку на цементный раствор, в районе шва, холод лучше будет, проникает в помещение, чем через тонкий шов от клея.

Кладка газосиликата на клей намного выгоднее и требует меньших трудозатрат. Посчитайте: объём работы, слой клея (3 мм) и убедитесь, что расход клея на 1 м3 блоков будет значительно меньше. А стоимость цемента и клея практически одинакова. Мешок цемента 25 кг стоит около 1,92$, а клей — 2,16$,но клея потребуется втрое меньше. Очевидность выгоды налицо!

Если застройщик все-таки решил применять раствор, то он готовится из одной части цемента и трех частей песка. Вода добавляется до получения густой консистенции.

Применяя клей застройщику будет намного легче готовить клеящий состав. Для этого готовый сухой клей высыпается в емкость с водой и тщательнейшим образом перемешивается, по консистенции, готовая смесь, напоминающий густую сметану. Далее клей выкладывается на блок и разравнивается шпателем с зубцами, с толщиной до 3-х мм. Блоки выкладываются очень плотно, а излишки клея, убираются. Затирка не приемлема.

В настоящее время набирает популярность, использование вместо раствора и клея для укладки, монтажной пены, насколько это надежно покажет время, а пока лучшим решение считается выкладывать блоки на клей.

Стены из газобетонных и газосиликатных блоков

Газобетонные, газосиликатные блоки для кладки наружных стен зданий можно применять для строительства практически в любых климатических районах страны.

Для каменных материалов наружных стен зданий, при предполагаемом их сроке службы 100 лет и более, необходимо использовать блоки с маркой по морозостойкости:

• Для стен помещений с сухим и нормальным режимами требуется марка блоков по морозостойкости не менее F25.
• Марка F35, не менее, для стен помещений с влажным режимом.
• Для северных районов требуется обеспечение марки по морозостойкости для каменных материалов не менее F35.

Блоки стеновые из автоклавного газобетона предназначены для кладки наружных и внутренних стен (в т. ч. перегородок) жилых зданий с относительной влажностью воздуха помещений не более 75 % . При влажности воздуха более 60 % стены требуется защищать от намокания путем устройства на их внутренней поверхности пароизоляционных покрытий.

Для зданий до 2-х этажей рекомендуется использовать автоклавные бетонные блоки с классом прочности на сжатие для несущих стен В2 и кладкой на клей или на раствор марки не ниже М50. Для дома в три этажа — с классом прочности В2.5, с кладкой на клей или на раствор марки не ниже М75. Для самонесущих стен следует использовать блоки с классом прочности не ниже В2 для зданий до 3-х этажей включительно.

Для ненесущих стен (перегородок) класс блоков должен быть не менее В1,5.

Читайте: Стены несущие, самонесущие и не несущие — какая разница!?

Кладку наружных стен зданий из газобетонных блоков рекомендуется вести с применением клеевых составов, обеспечивающих толщину швов кладки 2±1 мм. Кладку внутренних стен зданий допускается выполнять как на клею, так и на обычном растворе. Для кладки на клей пригодны блоки с отклонением от заданной высоты ±1 мм.

Толщина стен должна назначаться как исходя из требуемого сопротивления теплопередаче, так и с учетом обеспечения необходимой несущей способности стен к сжимающим и боковым нагрузкам. Следует учитывать также сейсмичность района строительства.

Несущая способность стен зависит не только от прочности стеновых материалов, но и в значительной степени от конструктивных особенностей силового каркаса здания — совместного сопротивления нагрузкам наружных и внутренних стен, фундамента и перекрытий, а также от армирования кладки, расположения и размеров оконных и дверных проемов.

Минимальная толщина наружных и внутренних несущих стен с нагрузкой от перекрытия должна составлять 200 мм (20 см).  Допустимая ширина простенков и столбов, выполненных из газобетонных блоков, определяется расчетным путем, но не менее 600 мм в несущих стенах и не менее 300 мм в самонесущих (за вычетом углублений для опирания перемычек над проемами).

При деформациях фундаментов, превышающих предельные нормативные значения:

— по относительной разности отметок – 0,002;

— по крену фундамента – 0,005;

— по средней осадке – 10 см

следует выполнять усиление стен, например, за счет устройства монолитных поясов, необходимость и достаточность которых устанавливается расчетом.

Как правило, выполняется продольное армирование газобетонных стен для предотвращения появления микротрещин в кладке.

Устройство фундамента под дом из газоблоков: возможные варианты

Дома из газобетона строят на фундаментах разных типов:

• Ленточных. Популярный вариант за счет своей надежности. Заглубление делают ниже глубины, на которой промерзает грунт. Для кладки первого ряда газобетона на ленточный фундамент по его периметру производят армирование и заливку бетоном. Затем выполняется дренаж и гидроизоляционные работы.
• Монолитных плитных с ребрами жесткости. При следовании технологии укладки блоков газобетона позволяет создать долговечную постройку. Выполняется армирование плиты по всей площади. Ребра фундамента должны совпадать с высотой цоколя.
• Свайно-ростверковых. Основа — сваи из бетона или металла, скрепленные монолитным ростверком.

Одно из свойств газоблоков в силу их пористости — высокое влагопоглощение. Чтобы стены не впитывали влагу снизу, нужно знать, как правильно класть блоки на фундамент: перед тем как приступить к кладке первого ряда, необходимо выполнить качественную гидроизоляцию основания.

Гидроизоляция фундамента под газобетонную кладку

В месте контакта первого ряда газобетона с влажным фундаментом нужно создать слой надежной гидроизоляции, иначе пористые блоки будут намокать и терять свои теплоизоляционные характеристики. Защитить камень от намокания можно с помощью рулонных битумным материалов, которые пришли на смену недолговечному рубероиду. Такую изоляция легко резать и укладывать.

Для горизонтальной гидроизоляции фундамента используют гидроизол — рулонное стеклотканевое полотно с битумной пропиткой. Полосу клеят по размеру основания стены с помощью битумной мастики или путем разогрева рулона паяльной лампой.

Армирующая сетка для пеноблоков

Для армирования кладки из пеноблоков выпускается множество разновидностей кладочных сеток.

Пенобетон – сам по себе материал довольно хрупкий, и блоки из него, несмотря на все свои уникальные эксплуатационные характеристики, без дополнительного укрепления подвержены растрескиванию под нагрузкой. Для повышения имеющихся показателей прочности и увеличения срока службы несущих конструкций здания используется сетка кладочная для пеноблоков.

В статье мы расскажем о видах сетки, разберем ее технические и эксплуатационные характеристики.

Металл или пластик

Для укрепления конструкций и узлов при строительстве зданий из пеноблоков применяется кладочная сетка. Ее использование предотвращает растрескивание швов, неравномерную усадку стен, улучшает качество будущей постройки.

Изготавливают сетки из:

• Металла.
• Полимерных или композитных материалов.

Давайте рассмотрим оба вида отдельно.

Металлическая сетка

Металлическая сетка для армирования стен из пеноблоков, выпускаемая картами.

Для ее изготовления применяют рифленую проволоку ВР1 периодического профиля, технические показатели которой соответствуют ГОСТ 23279-85. Диаметр прутов варьируется в диапазоне от 3 до 5 мм. Такая толщина выбрана не случайно, известно, что широкий шов между блоками понижает теплопроводность стен, поэтому блоки рекомендуется класть на клеевой раствор толщиной 3–5 мм.

Кладочная сетка для пеноблоков из рифленого металла, утопленная в растворную смесь, ни коим образом не может служить «мостиком холода», так как не увеличивает зазор между блоками.

На маркировке сетки указывается размер ячеек и толщина проволоки. Например, 50 х 50 х 3 – это значит, что высота и ширина ячейки равна 50 мм, а толщина прута – 3 мм.

Кроме вышеназванных качеств металлическая сетка обладает следующим рядом преимуществ:

• Стыковка прутов делается контактной сваркой с применением проволоки из низкоуглеродистой стали, благодаря этому получается прочное и надежное соединение.

Изготовление металлической сетки на станке точечной сварки.

• Изготовление происходит на импортном оборудовании, обеспечивающем высокое качество сварки.
• Отсутствие острых концов исключает риск травмироваться.
• Компактность рулона позволяет перевозить материал в салоне или багажнике автомобиля.
• Небольшой вес облегчает транспортировку и переноску сетки.
• Доступная цена.
• Выпускается как в рулонах длиной до 50 м, так и отдельными картами.
• Различная ширина позволяет подобрать материал к любой толщине стен.
• При использовании для кладки своими руками стен пустотелых пеноблоков сетка не позволяет раствору проникать внутрь пустот, тем самым сокращается расход смеси, увеличивается звукоизоляция и уменьшается теплопроводность стен.

Важно! Недостатком металлической сетки является ее подверженность коррозии, но этот минус можно легко исправить, защитив металл со всех сторон кладочным раствором от проникновения влаги.

Армирование стен из пеноблоков сеткой с одновременной облицовкой кирпичом.

Выпускается сетка металлическая с ячейками следующих типоразмеров:

• 10 х 10 мм.
• 16 х 16 мм.
• 25 х 12,5 мм.
• 25 х 25 мм.
• 50 х 50 мм.
• 75 х 25 мм.
• 75 х 75 мм.

Для полнотелых пеноблоков специалисты рекомендуют применять сетки с ячейкой 50 х 50 мм и выше, а для пустотелых в целях экономии раствора и увеличения эксплуатационных качеств постройки – от 10 х 10 мм до 25 х 25 мм. Диаметр проволоки при этом берется 4 мм, это самая оптимальная толщина, обладающая достаточной прочностью, умеренным расходом материала при кладке, небольшим весом.

Применение полотна с прутами большего диаметра увеличивает зазор между блоками, соответственно ухудшается теплопроводность, сцепление между пеноблоками, ослабляется монолитность всей конструкции.

Полимерная сетка

Для армирования стен из пеноблоков применяются два вида сеток:

Первый вид не обладает достаточной прочностью, поэтому его используют для укрепления стен, не подверженных большим нагрузкам – самонесущих перегородок, небольших конструкций для крыльца или веранды и прочее.

Базальтовая кладочная сетка для пеноблока имеет необходимую механическую прочностью, способную выдерживать значительную нагрузку на несущие стены, поэтому она широко используется в строительстве зданий. Кроме того, ряд неоспоримых преимуществ данного материала, практически не уступающих изделиям из металла, выводит его на первое место по использованию в этой области.

Производится материал путем бесперебойной протяжки базальтового волокна с последующей пропиткой, технические характеристики должны соответствовать стандарту СТО 29424809.

Изготовление полимерной сетки путем бесперебойной протяжки базальтового волокна.

Плюсами пластиковой сетки являются:

• Абсолютная устойчивость к плесени, гниению, воздействию микроорганизмов.
• Не разрушается в щелочной и любой другой агрессивной среде.
• Обладает минимальной теплопроводностью.
• Не проводит электричество.
• Хорошо работает на изгиб.
• Не травмоопасна.
• Легко режется, имеет малый вес.
• Доступна любому кошельку.
• Компактная упаковка позволяет транспортировать материал в салоне автомобиля.

Производители предлагают большой выбор размеров полимерных сеток для стен любой толщины.

Важно! При небольшом весе, кажущейся легкости и ненадежности, сетка кладочная для пеноблока из полимерных материалов по прочности практически не уступает полотнам из металла.

Выпускается сетка из полимеров с ячейками различных типоразмеров – от 5 х 5 мм до 50 х 50 мм, в рулонах с шириной от 400 мм до 1000 мм.

Для стен из пенобетона инструкция рекомендует применять сетку с ячейкой 25 х 25 мм, так как такой размер наиболее оптимален как для полнотелых, так и для пустотелых блоков. Небольшие ячейки помогут сохранить воздушные полости свободными от раствора, что увеличит теплоизоляционные свойства пеноблоков, обеспечит лучшую звукоизоляцию помещения, это особенно важно при строительстве вблизи оживленной трассы.

Сравнительные характеристики

Перед выбором сетки необходимо ознакомиться с техническими характеристиками каждого вида.

Для более полного представления о свойствах металлических и полимерных сеток приведем сравнительную таблицу технических характеристик материалов. Для сравнения возьмем более близкие размеры ячеек – 50 х 50 и 100 х 100 мм.

Из таблицы видно, технические характеристики полимерных сеток по многим показателям превосходят металлические. Это касается прочности на разрыв, теплопроводности, массы и других параметров. А по цене базальтовые сетки в 3 раза дешевле стальных.

Базальтовая кладочная сетка проста в укладке и отлично режется простыми хозяйственными ножницами.

Поскольку расход армирующих полотен при возведении стен здания довольно большой, то приобретение недорогих пластиковых сеток для укрепления конструкций и узлов ощутимо удешевит строительство.

Подводя итог всему вышесказанному, хочется еще раз повторить, что пренебрежение к армированию узлов и конструкций здания может привести к необратимым последствиям, в частности к трещинам по швам и пеноблокам, ликвидировать совершенно которые будет практически невозможно, так как они будут появляться вновь и вновь.

Мы рассказали о разновидностях сеток для армирования стен из пеноблоков, сравнили их эксплуатационные и технические показатели. Теперь получение качественной и долговечной кладки зависит только от вашего желания и возможностей. Как дополнительный материал по теме, представляем фото и видео в этой статье, которые помогут окончательно определиться с выбором.

Пенобетон – хрупкий материал, нуждающийся в дополнительном укреплении. Для создания монолитных построек кладку пористых материалов армируют. Сегодня выпускается огромное разнообразие кладочных сеток для пеноблоков из разных материалов, каждая из которых имеет свои плюсы и минусы. Грамотный выбор армирующей сетки значительно повысит прочность кладки и улучшит эксплуатационные качества пенобетона.

Зачем нужна арматурная сетка

Не все полотно кладки пористых блоков нуждается в укреплении арматурной сетки. Прокладка сетки нужна лишь в зонах с усиленной нагрузкой. К таким областям относят первый этаж помещения. Особое внимание при укреплении уделяют:

• первому ряду кладки;
• месту под оконными проемами;
• места соединений перемычек и межэтажных перекрытий.

При расстоянии между этажами выше трех метров сетку укладывают в двух местах. При меньшем расстоянии укрепление производят только в области окон. Если стены укладывают всплошную, арматуру монтируют посредине кладки. В дополнительном укреплении нуждаются стены, выходящие на ветреную сторону.

Выбор лучшей кладочной сетки

Специалисты не рекомендуют пренебрегать армирующими прокладками при работе с пористыми материалами. Если на небольших перегородках или ограждениях отсутствие кладочной сетки никак не скажется, то при эксплуатации монолитных построек такая оплошность может привести к разрушениям.

Пластик и металл

Арматурное полотно используется для кладки несущих конструкций. Она защищает швы от растрескивания и обеспечивает равномерную усадку всей постройки. Арматурные сетки производят из:

Оба вида кладочной сетки активно используются для армирования пеноблоков. Однако их характеристики существенно отличаются.

Металлическая арматура

Основой для арматуры из металла выступает рифленая проволока ВР1, ее характеристики соответствуют ГОСТу. Пруты имеют диаметр от 3 до 5 мм. Толщина прутьев совпадает с толщиной кладочного шва, рекомендуемого профессионалами.

Арматура в швах кладки не вызывает образование мостиков холода, потому что не увеличивает щели между блоками.

Размер ячеек и диаметр проволоки указывается на маркировке. Так 40×40×4 говорит о том, что расстояние между прутьями сетки составляет 4 см, а толщина прута составляет 4 мм.

К достоинствам металлической кладочной сетки относят следующие характеристики:

• Для соединения прутов применяют контактную сварку и низкоуглеродистую сталь. Такой синтез технологий и материалов создает очень прочный каркас.
• Материал производится на высокотехнологичном оборудовании.
• Полотно не имеет острых выступов, что делает работу с ней максимально безопасной.
• Материал поставляется в компактном рулоне, который очень просто транспортировать.
• Демократичная цена.
• Имеет удобную форму выпуска (квадратами и рулонами).
• Благодаря разной ширине очень просто подобрать арматуру, подходящую к ширине пеноблока.
• Полотно снижает расход раствора. Она препятствует проникновению состава в поры, что повышает теплопроводность кладки.

Полотно выпускается в широкой размерной линейке. Полнотелые блоки рекомендуется укреплять сеткой 50×50, а пустотелые сеткой с небольшими ячейками от 10 до 25 мм. Средний диаметр прута арматуры составляет 4 мм, такой толщины достаточно для снижения расхода раствора и укрепления кладки.

При прокладке швов толстой проволокой увеличивается щель между блоками, что снижает теплопроводность материала и ухудшает качество всей кладки.

Полимерная арматура

Базальтовые полотна также имеют разный размер и толщину прута. Полимерные материалы включают в себя:

• стеклопластиковую арматуру;
• базальтовую сетку.

Для небольших построек используют стеклопластиковую арматуру, так как она имеет невысокую прочность и устойчивость к механическим нагрузкам. Такое полотно используют при постройке ограждений, небольших приусадебных построек и гаражей. Однако для армирования полномасштабных построек такая кладочная сетка не годится, она не выдержит больших механических нагрузок.

Полотно на основе базальта обладает лучшими эксплуатационными характеристиками: она имеет очень высокую долговечность. Благодаря этому качеству такую арматуру используют для укрепления несущих стен и крупных объектов. Базальтовое полотно во многом не уступает металлу, к тому же она устойчива к коррозии, в отличие от остальных материалов.

Для изготовления прута для полимерной сетки базальт растягивают и пропитывают полимерами и другими составами. К преимуществам такой арматуры относят следующие показатели:

• устойчивость к грибкам, вредителям и гниению;
• низкая теплопроводность;
• высокая эластичность;
• безопасна;
• удобна в работе;
• имеет демократичную стоимость;
• проста в транспортировке и нарезке;
• устойчива к агрессивным средам, включая щелочь.

Базальтовая арматура выпускается в широкой размерной линейке, что позволяет выбрать материал для всех видов пеноблоков.

Минимальный размер ячеек арматуры составляет 5×5 мм, максимальный – 50×50мм. Высота рулонов материала колеблется от 40 до 100 см.

Для стандартных стен из пористых блоков используют арматуру с ячейками 25 мм. Такой размер ячейки не закупоривает поры материала, что не понижает теплоизоляционные показатели пенобетона. Подобное свойство незаменимо при строительстве домов и гаражей в оживленной местности.

Армирование стен и перегородок

Для укрепления пенобетона используют металлическую ячеистую сетку. Процесс армирования включает в себя следующие этапы:

• на кладку наносят раствор, укладывая сверху рулон сетки;
• сетку аккуратно погружают в раствор, убирая образовавшиеся излишки клея.

Кладочная сетка не должна выступать над поверхностью кладки и раствора, иначе прочность конструкции будет нарушено. Поэтому степень погружения арматуры необходимо тщательно регулировать.

При укреплении стен арматурой, процедуру также разбивают на два этапа. Сначала в материале проделывают пазы, размеры которых совпадают с диаметром прута. Для подобной процедуры используют специальный инструмент – бороздодел. В качестве укрепления пористых материалов оптимальна арматура диаметром от 8 мм. После проделывания пазов, их заполняют раствором, укладывая сверху пруты. Раствор, нанесенных сверху, выравнивают до нужного уровня, монтируя поверх следующих ряд блоков.

После укладки перегородки или стены, ждут застывания раствора. Затем поводят отделку штукатуркой и финишным покрытием.

Сравнение материалов

Прежде чем определиться с выбором той или иной арматуры, необходимо ознакомиться с характеристиками всех видов сеток. Композитное полотно превосходит металлическое в проверке на разрыв, показателях теплопроводности и легкости. К тому же базальтовая арматура дешевле других кладочных материалов примерно в 2. 5-3 раза.

Для резки базальтовой сетки не нужно сложное оборудование, достаточно обычных ножниц. Низкая стоимость полимерных арматурных сеток позволит значительно снизить траты на строительство.

Здание, построенное без укрепления кладочным полотном, в первые годы эксплуатации может потрескаться и разрушиться. Исправить подобные дефекты невозможно, так как их число со временем будет лишь возрастать.

Помимо вышеописанных способов и материалов, для укрепления существуют и другие, но они имеют меньшую эффективность и более высокую стоимость. Описанные методы позволят вам провести армирование пеноблоков сеткой или прутом без особых временных и денежных трат.

Армирующая композитная сетка Гален ROCKMESH, 380*2000 м.

Сетка сварная н/у карта 50*50/3,0 (0,5м*2м)

Сетка кладочная 60×60 карта 2000x500x2,5мм

Армирующая базальтовая сетка неогрид Стандарт, ширина р.

Сетка арматурная 100х100х4мм/ячейка 1х3м

сетка streck армирующая (кладочная) ячейка 50х50 мм, 0.

Сетка арматурная 3.0х1 м ячейка 100х100 мм d5 мм (4.5 м.

Сетка штукатурная армировочная стеклотканевая ЗУБР яч.

Сетка арматурная 50х50мм (2х1м) d=4мм Без тм, 121471

Сетка кладочная Россия Сетка арматурная 2.5х1 м ячейка.

Сетка арматурная 2,0х1 м d=3 мм (2,5 мм) 100х120 мм

Сетка штукатурная армировочная стеклотканевая ЗУБР яч.

Сетка арматурная 100х100мм (2х1м) d=4мм Без тм, 097914

Армирующая базальтовая сетка неогрид Стандарт, ширина р.

Сетка армировочная, стеклотканевая, 100 см х 10 м

Сетка арматурная 2,5*1,0 м, d=3,5-3,8 мм, ячейка 100*10.

Сетка Streck армирующая оцинк.ячейка 10х10мм, 1х10м рул.

Стеклопластиковая сетка 50х50х2 мм

Сетка Streck армирующая оцинк.жесткая ячейка 30х30, 1х1.

Сетка арматурная ячейка 50х50 мм d1.6 (0.5х25 м)

Сетка арматурная 150х150мм (3х1м) d=4мм Без тм, 110920

Зубр Сетка армировочная стеклотканевая, 5х5мм, 50см х 1.

Сетка арматурная композитная 100х100мм (2х1м) d=2,5мм Б.

Сетка серпянка ЗУБР армировочная стеклотканевая, 2х2мм.

Сетка арматурная композитная 50х50мм (2х1м) d=2,5мм Без.

Армирующая сетка Универсал S

сетка streck армирующая оцинк.жесткая ячейка 30х30, 1х1.

Сетка арматурная 2.5х1 м ячейка 100х100 мм d4 мм (3.5-3.

Армирующая композитная сетка Гален ROCKMESH, 510*2000 м.

Cетка фасадная 2 x 20 м «политарп 35» (зелёна.

Сетка кладочная 50х50мм (2х0,38м) d=3мм Без тм, 101600

сетка streck армирующая оцинк.ячейка 10х10 мм, 1х10м ру.

Сетка армировочная стеклотканевая 1000 мм 50 м Зубр 124.

Сетка арматурная REHAU RM 100

Армирующая композитная сетка Гален ROCKMESH, 250*2000 м.

Базальтовая сетка Гридекс сбнп Кладка, 1*50 м

Стеклопластиковая сетка 50х50х3 мм

Сетка армировочная стеклотканевая ЗУБР самоклеящаяся, 1.

Сетка кладочная Россия Сетка арматурная 3.0х1 м ячейка.

Армирующая базальтовая сетка неогрид Оптима, ширина рул.

Армирующая композитная сетка Гален ROCKMESH, 510*2000 м.

Сетка арматурная 100х100мм (3х2м) d=4мм Без тм, 110918

Армирующая базальтовая сетка неогрид Стандарт, ширина р.

Сетка кладочная 2.0х0.51 м ячейка 50х50 мм d4 мм (3,5-3.

Сетка армировочная стеклотканевая, штукатурная, яч. 5х5.

Сетка арматурная ячейка 55х55мм d2.5 (0.5х15 м)

Сетка штукатурная армировочная стеклотканевая ЗУБР яч.

Армирующая сетка для стяжки Таврос 100х200 см

Сетка фасадная штукатурная ячейка 5х5мм 160 г/м2 (1х25.

Сетка Streck армирующая оцинк.ячейка 20х20мм, 1х15м рул.

Сетка сварная в картах 100х100х4мм 1,5х2м

Сетка армировочная стеклотканевая 1000 мм 50 м Зубр 124.

сетка streck армирующая ячейка 10х10 мм, 1х10м рул=10м2

Армирующая сетка Универсал M

С3-2 «армирование штукатурных слоев» [STREN]

Сетка арматурная 3. 0х1 м ячейка 100х100 мм d4 мм (3.5-3.

Сетка Streck армирующая ячейка 10х10мм, 1х10м рул=10м2

Сетка арматурная 2.5х1 м ячейка 150х150 мм d4 мм (3.5-3.

Сетка арматурная 3.0х1 м ячейка 100х100 мм d5 мм (4.5 м.

Сетка армировочная, стеклотканевая, 100 см х 50 м

Сетка штукатурная армировочная стеклотканевая ЗУБР яч.

Сетка серпянка ЗУБР армировочная стеклотканевая, 5х5мм.

Сетка арматурная 150х150 мм (3х1 м) d=4 мм

Сетка армировочная стеклотканевая, малярная, яч. 2х2 мм.

Сетка кладочная Россия Сетка кладочная пластиковая ячей.

Сетка арматурная 3.0х1 м ячейка 100х100 мм d4 мм (3.5-3.

Сетка Streck армирующая ячейка 30х30мм, 1х20м рул=20м2

Сетка зубр армировочная стеклотканевая, 5х5мм, 100см х.

Сетка армировочная стеклотканевая, штукатурная, яч. 5х5.

Сетка армировочная, стеклотканевая, 100 см х 10 м

Сетка арматурная 2,0*1,0 м, d=3,5-3,8 мм, ячейка 50*50.

By : admin

Кладочная сетка для газобетонных блоков: виды, размеры, цены, фото

Производители газобетонных блоков говорят о нецелесообразности использования в строительстве кладочной сетки. По их мнению, современный материал имеет высокую адгезию и механическую прочность, поэтому не требует дополнительного армирования. Однако бывалые строители по-прежнему считают, что потребность в укрепляющем слое никуда не пропала.

Оглавление:

1. Назначение и свойства
2. Типы изделий
3. Сетка из пластика
4. Оцинкованная
5. На полимерной основе

Зачем нужна сетка под газобетонный блок

Вследствие температурного воздействия газобетон, как и любой другой строительный материал, дает так называемую усадку. Процесс длится 2-3 месяца и может вызвать растрескивание кладки. Главным предназначением сетки является увеличение общей механической площади строения и предотвращение негативных последствий усадки.

Функции армирующего слоя:

• Снижение воздействия внешних и внутренних вибраций.
• Защита гидроизоляционного слоя.
• Повышение ударной прочности кладки.

Места, которым необходимо усиление

Необязательно армировать всю поверхность газобетонных стен. В дополнительном усилении нуждаются лишь зоны с наибольшей нагрузкой:

• первый этаж. Особое внимание стоит обратить на начальный ряд кладки;
• области под оконными проемами;
• стыки перемычек и перекрытий.

Если расстояние между этажами больше 3 метров, то сетка кладочная должна быть выложена минимум в 2-х местах. Если меньше, то армирование газоблоков происходит только под окнами. При сплошной кладке сетка фиксируется ровно посередине. Обязательного усиления требуют стены, расположенные с ветреной стороны и подвергающиеся интенсивным рабочим нагрузкам.

При армировании используют три вида сетки кладочной:

• пластиковый;
• оцинкованный;
• полимерный (базальтовый).

Пластиковое армирование газоблоков

Большой процент современных изделий изготовлен из пластика. Их основными задачами является внутреннее укрепление строительных конструкций из газоблока.

Характерные особенности

Пластиковая сетка характеризуется высокой прочностью, небольшим весом и легкостью монтажа. Обладает отличными антикоррозийными свойствами. Она широко применяется при строительстве загородных домов, в жилищно-коммунальной сфере, при армировании конструкций из кирпича и газоблока. Ее используют при кладки перекрытий, проведении фундаментных и штукатурных работ, заливке стяжек и полов.

Размеры и стоимость

Сетка из пластика выпускается в рулонах различного размера, что облегчает ее транспортировку.

Металлическая сетка

Самый прочный вариант. Получил массовое распространение при армировании кирпичных стен, строительстве из пено- и газобетона. Рекомендуется для укрепления внутренних перегородок, выложенных из крупных элементов.

Изготовление ведется путем перпендикулярного переплетения стальной проволоки, соединенной при помощи точечной сварки.

Основные преимущества:

• Долговечность. Срок службы — не менее 15 лет.
• Высокий уровень механической прочности. Полотно способно выдержать значительные нагрузки.
• Небольшая масса, облегчающая перевозку и кладку.
• Доступная стоимость (особенно при приобретении оптовых партий). Купить металлическую сетку по средствам любому строителю.

Несмотря на массу положительных характеристик, оцинкованное полотно имеет один существенный недостаток – подверженность коррозии. Клей, использующийся при соединении газоблоков, является агрессивной средой для металла, который со временем начинает ржаветь и терять первоначальную прочность.

Классификация по области применения

Оцинкованные полотна условно подразделяются на несколько видов:

• для штукатурки;
• для стяжки пола;
• для устройства армированного пояса.

Разделение зависит от сечения проволоки и размеров кладочной сетки. Для штукатурки используются полотна толщиной до 1,5 мм и звеньями до 30 мм. Для более сложных работ рекомендуется применение изделия с ячейками от 100х100 и сечением проволоки от 2,5 мм. Выбор полотна зависит от величины нагрузок. В продаже можно встретить 2 типа сетки из металла: секционный и рулонный. Как правило для стяжки используется первый вариант, для штукатурки – второй.

Расценки

Стоимость металлических армирующих полотен для газобетонных блоков на порядок выше пластиковых.

Полимерное полотно

Современный вариант для газобетона, составивший достойную конкуренцию другим видам.

Его основными преимуществами являются:

• Долговечность. Базальтовое волокно и пропилен – это пластики, обладающие высокой устойчивостью к агрессивной среде. Период распада полимерных веществ – несколько сотен лет.
• Простота применения. Легко режется ножницами по металлу, принимая точную форму закрываемой поверхности.
• Высокий уровень выдерживаемой нагрузки.
• Легкость транспортировки.
• Низкая теплопроводность (не является «мостиком холода»).
• Относительно небольшой вес (в 7 раз меньше металлической).
• Доступная стоимость.

К отрицательным сторонам полимерной сетки для газоблоков относят невысокую механическую прочность.

Виды

Различают 2 формата полотен:

• в рулонах. Используют для армирования выравнивающего слоя на гладких поверхностях. Ширина – около 1 м.
• серпянка (узкая полоса). Предназначена для укрепления стыков между панелями, наружными и внутренними углами. Размеры могут быть разными: ширина — от 45 до 250 мм, длина – до 200 м.

Стоимость

Купить кладочную сетку можно практически в любом строительном магазине. При расчете необходимо учитывать, что укладка ведется с небольшим перехлестом, поэтому количество потраченной сетки будет примерно на 10 % больше площади армированной поверхности.

Качественная кладка газобетонных блоков невозможна без использования армированного полотна. Отсутствие дополнительного усиления чревато появлением многочисленных трещин на газоблоках. Получение положительного результата зависит от правильного выбора материала и соблюдения технологии армирования.

видео-инструкция по монтажу своими руками, особенности кладочной сетки, расход цемента, фото

Выбирая строительный материал для возведения дома, необходимо обязательно соблюдать технологию, знать нюансы и особенности применения, а также тонкости самого строительного процесса. Это относится к любым видам материалов, но особенно это актуально для современных, которые часто обладают уникальными свойствами и характеристиками.

Например, если не будет использована кладочная сетка для пеноблока, то надёжность, прочность и долговечность строения из данного материала, заметно пострадает.

На фото – стена из пеноблока.

Фундамент дома из пеноблоков

Весьма широко в строительстве применяются пеноблоки, которые характеризуются отличными теплопроводными, звукоизоляционными и иными характеристиками. Из этого материала в течение строительного сезона вполне можно возвести загородный дом.

Допускается кладка пеноблока зимой, но при соблюдении некоторых условий:

• фундамент под дом из пеноблоков необходимо возвести до наступления морозов, чтобы избежать деформаций строения;
• использовать клеящие растворы для пеноблоков со специальными присадками и пластификаторами, которые допускается использовать при минусовых температурах, как правило, не ниже.

Внимание! Даже при использовании пластификаторов строительство из пеноблоков не стоит вести при температуре ниже -10ºС. При более сильных морозах можно соорудить палатку с обогревом над местом стройки, если площадь небольшая.

Устройство фундамента под любое строение – очень важный и ответственный момент, а относительно дома из пеноблоков, он должен быть прочным и надежным, не подверженным деформации, но не обязательно мощным или глубокого залегания.

Самый оптимальный вариант – устройство ленточного монолитного фундамента или как вариант – залить железобетонную плиту в качестве основы дома. Допускается фундамент и из бетонных блоков, но он должен быть обязательно упрочен монолитным поясом из железобетона.

Рейтинг производителей клея (ТОП-лучших)

Ошибка с выбором компании производителя может стоить значительных финансовых потерь владельцам дома. В некачественных видах клея может использоваться крупный песок, плохие модификаторы или могут присутствовать примеси.

Наиболее популярными и признанными лидерами производителей клея для пенобетонных блоков являются:

• Кнауф. Данная компания производит клей, в состав которого включены гипсовая крошка и различные полимеры. Крошка увеличивает степень адгезии и снижает толщину наносимого слоя. Полимеры придают составу вязкость и достаточную густоту.
• Титан – ещё один весьма известный вид клея, используемого в строительстве. На рынке можно встретить тару объемом 0,75 литра, что весьма удобно для применения в быту. Данная разновидность клея характеризуется высокой скоростью высыхания, а также заметной прочностью материала.

Среди зимних вариантов фиксирующих составов следует выделить Церезит, обладающий особой пластичностью и устойчивостью к воздействию внешних факторов.

Какой клей для пеноблоков лучше, предстоит решать лично владельцу или мастеру.

Особенности кладки первого ряда

Фото первого ряда.

Для выполнения кладки с целью сохранения теплопроводных свойств материала, используется специальная кладочная смесь для пеноблоков, а для первого ряда – рекомендуется использовать цементные растворы, для более прочного, надежного соединения с конструкцией фундамента.

Как правило, кладку начинают с самого высокого угла, и выравнивать конструкцию необходимо с самого первого ряда. Сделать это клеевыми растворами, не получиться – максимальная толщина шва из них не может превышать 5-8 мм, а для выравнивания первого ряда может понадобиться и 30 мм.

Поэтому первый ряд лучше класть на обычный раствор. Но даже при этом расход цемента на кладку пеноблоков небольшой.

Правила перевязки рядов кладки

Обычно, кладка пеноблока в два ряда выполняется для наружных стен, требующих использовать перевязку блоков, которая бывает нескольких видов:

• порядная перевязка со смещением;
• тычковый способ перевязки – через три ряда кладки выполняется один тычковый;
• многослойный способ, для которого характерно, что кладка пеноблоков в два ряда проводится гибким соединением, когда неперевязанные слои пеноблоков укрепляются металлическим стержнями, сетками.

Создание раствора

Планируя то, как класть пеноблоки своими руками на раствор, нужно учитывать его состав и качество изготовления:

1. Для наружных стен частного дома нужно использовать цемент и песок в соотношении 1:3.

Если изготавливают внутреннюю перегородку, то можно использовать меньшее количество цемента. В этом случае подходящей пропорцией будет 1:4.

2. Если качество блоков высокое и они не имеют вмятин или сколов, то можно использовать более тонкий слой раствора.
3. Можно добавить в смесь известь. В этом случае цементная смесь станет более пластичной.

Выбор подходящей марки цемента и состава смеси осуществляется в связи с тем, какую марку раствора планируется получить.

Для чего необходимо армирование и как его сделать

Фото армирования.

Возводя дома из пеноблоков, необходимо армировать кладку с целью придать конструкции большую прочность и избежать формирования трещин. Армирование – использование металлических стержней или проволоки между горизонтальными стыками.

Если используется цементная смесь, то арматура располагается между блоками, так как уровень выравнивается раствором, а подсчет кладки из пеноблоков в этом случае должен учитывать и ширину шва. Иная ситуация в случае использования клеевых составов – армирование закладывается в специальные штробы.

Внимание! Перед установкой перекрытий обязательно выполняется усиленный армопояс. Иногда его могут выполнить из кирпича. Но в любом случае, он должен быть утеплён дополнительно.

Армирование с использованием кладочной сетки

С целью придать надёжность и большую прочность строению часто используется сетка кладочная для пеноблоков, которая для удобства транспортировки и использования выпускается в рулонах с антикоррозийной обработкой или без нее. Укладывается сетка в швах для обеспечения дополнительной устойчивости конструкции здания

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Коротко о главном

Чтобы сложить стену из пеноблока, нужно сначала сделать фундамент. При укладке важно следить, чтобы слои блоков были выложены в строгом соответствии с горизонтальными и вертикальными направлениями. При укладке стены нужно обеспечить сдвиг для того, чтобы не возникали мостики холода.

Важно выполнять армирование при помощи металлических деталей. В верхней части стены должен быть предусмотрен бетонный армирующий пояс, который обеспечит равномерную нагрузку от веса крыши на стены.

Что необходимо для того, чтобы своими силами возвести дом из пеноблоков

На фото – обработка пеноблоков.

Если строительство дома ведётся с привлечением строительной бригады, весь необходимый инвентарь и инструмент они приносят с собой.

Но если работы ведутся самостоятельно, необходимо подготовить некоторый инвентарь:

• ёмкость для приготовления цементного раствора или клеевой смеси;
• лопата;
• вёдра;
• насадка на дрель для перемешивания раствора и дрель;
• уровень;
• резиновый молоток;
• ножовка или пила для резки блоков;
• уголок для резки;
• кельма для нанесения раствора;
• кельма зубчатая;
• плёнка для укрытия кладки;
• тёрка для выравнивания,
• также следует обеспечить постоянный источник воды на стройке.

Основные правила кладки пеноблоков и последовательность работ

Фото – готовая кладка из пеноблоков.

Если всё-таки принято решение — самостоятельно возвести дом, нелишним будет ознакомиться с тем, как делать кладку правильно, а также определить порядок и очередность основных этапов строительства.

1. Выбор материала:
   для новичка рекомендуется использовать клеевые составы, так как с их помощью легче выполнить ровную кладку в отличие от цементного раствора, для работы с которым требуется определенный опыт;
2. на основе сухой смеси с добавлением воды подготавливается клеевой раствор. Для размешивания удобно использовать специальную миксерную насадку на дрель;
3. при изготовлении раствора, следует учитывать, что он должен быть использован в течение максимум 20 минут.
4. Выполнение нивелировки углов и установка маячных блоков:
   на расстоянии 2 мм от боковой грани следует закрепить причальный шнур;
5. по периметру на некотором расстоянии друг от друга расставить под ним блоки во избежание провисания;
6. переставляя шнур для нового ряда, он привязывается к гвоздям, специально закрепленные в шве кладки.
7. Проведение разметки строения:
   оконных/дверных проемов;
8. мест, где примыкают внутренние перегородки к несущим стенам;
9. подготовка при помощи разметочного угольника и ножовки или пилы изделий необходимых размеров для выполнения перевязки кладки и для мест пересечений.
10. Выполнять работы следует при температуре от 5 до 25 ºС, при минусовых значениях необходимо использовать морозостойкие составы смесей.
11. Четко и точно соблюдать рядность и привила перевязки рядов.
12. После укладки очередного ряда, его следует очистить от осколков, пыли и удалить все неровности, используя строительную терку.
13. Клей следует наносить зубчатой кельмой.
14. Обязательно соблюдать правила перевязки, классический вариант со смещением на полблока следующего ряда.
15. Контроль точности выполнения кладки:
    углы проверяются деревянным уголком;
16. горизонтальный уровень определяется правилом и уровнем;
17. вертикальность строения контролируется отвесом и уровнем;
18. выявленные превышения допустимой погрешности исправляются или рубанком или во время выполнения следующего ряда;
19. через 2-4 ряда нивелиром определяется, насколько ровно получается кладка, а рулеткой необходимо измерять длину простенков.

Фото – армирование проёмов.

Ошибки в процессе укладки

При работе над установкой пеноблоков важно следовать правилам.

Однако на практике неопытные строители могут делать следующие ошибки:

• Отсутствует слой клея или раствора между вертикальными гранями. Часто так происходит при излишнем стремлении к экономии. В результате могут быть образованы пустоты, в которых будет происходить накопление влаги и её замерзание при отрицательных температурах. А это может привести к разрушению пеноблоков. На что класть пеноблоки, на клей или раствор, решают исходя из конкретной ситуации.
• Производится сдвиг детали после установке и засыхания раствора или клея. При установке часто требуется поправлять положение блока. Для этой цели может быть использован резиновый молоток. Однако это можно делать только в течение первых 15 минут. Причём чем раньше будет сделан сдвиг, тем лучше. Если эту операцию выполнить слишком поздно, то прочность шва резко снизится.

Примеси

При работе с сухими клеями некоторые мастера добавляют различные примеси, такие как смола или пена. Подобные включения повышают адгезию материала с пеноблоками. Есть и приверженцы традиционной рецептуры, склоняющиеся к стандартному разведению смеси (той, что указана на упаковке). Специалисты объясняют свой выбор тем, что смолы понижают механическую крепость кладки. Кроме того, дополнительные добавки – это лишние траты.

Помните, если вы используете для работы с пеноблоками не клей, а цемент, блоки следует смачивать перед нанесением раствора. Это улучшает эластичность цемента.

Цементный раствор

Когда выбирают, на что класть пеноблоки при строительстве коттеджа, то раствор выбирают чаще, чем другие материалы.

Однако при возведении перегородок он используется нечасто.

Дело в том, что после укладки на раствор он должен схватиться, поэтому класть можно не более двух-трёх рядов за рабочую смену.

Когда общий объём кладки большой, и возводится не более двух-трёх рядов за день, то это приемлемо.

Однако когда приходится укладывать небольшую перегородку, это растянет процесс её возведения на неделю.

Преимущества и недостатки цементного раствора:

• Можно использовать обычную кладочную сетку для кирпича с ячеей 50 мм.
• При использовании обычной сетки нет нужды штробить блоки для укладки прутков.
• Раствор можно замешивать без специального миксера, при помощи обычной лопаты.
• Общий объём раствора существенно больше, чем объём клея для блоков и других составов.
• Необходимо ждать, пока схватятся предыдущие ряды, прежде чем начинать новые.
• Раствор можно использовать для укладки обычных перемычек, заделки щелей.
• Раствором удобно делать примыкание к неровной стене.
• Можно использовать блоки без пазов на торцах. Как правило, они самые дешёвые.
• Любая кладка блоков, так или иначе, начинается с первого ряда, который всегда укладывают на раствор.
• Раствор удобно использовать в случаях, когда объём работ небольшой и не хочется дополнительно покупать клей и тащить миксер для замешивания.
• Раствор, даже с противоморозными добавками, нельзя использовать для кладки газобетона при отрицательных температурах.

Какие ошибки могут возникнуть при монтаже пенобетонных стен

При укладке блоков своими руками неопытный строитель может допустить следующие ошибки:

1. Неправильный монтаж первого ряда изделий приведёт к необходимости укладки толстого слоя клеевой смеси на последующих рядах, несущая конструкция может сместиться по вертикали.
2. Проведение работ при влажной погоде и отрицательных температурах, часто вызывает разрушение стены.
3. Неправильное нанесение смеси и неполное заполнение швов. Такие действия приводят к потере теплоизоляционных качеств стены и потери прочности.
4. Отсутствие подготовительных работ по очистке поверхностей от строительного мусора и пыли. Некачественное соединение деталей приводит к появлению трещин на конструкции.
5. Отсутствие армирования вызывает общее ослабление стены.

Усадка почвы неизбежно приведёт к появлению трещин на поверхности несущей конструкции, поэтому оконные и дверные проёмы должны армироваться в обязательном порядке. Для предотвращения возникновения точечной нагрузки от плит перекрытия в верхней конструкции необходимо создать армопояс.

Несколько слов об отделке

Готовые стены изнутри можно оштукатурить плиточным клеем или тем же, который вы использовали для кладки. Слой штукатурки в таком случае должен составлять 5-7 миллиметров. В процессе отделки обязательно надо наклеивать армировочная сетку. Поэтому клей наносится на поверхность в два слоя — к первому свежему слою приклеивается сетка, а после его высыхания наносится второй, выравнивающий слой.

Штукатурить стены из газоблока можно плиточным клеем

Использовать для отделки гипсокартон и другие листовые материалы в большинстве случаев не имеет смысла, так как стены их газоблоков получаются ровными. В качестве финишного покрытия можно применять абсолютно любые материалы — обои, плитку, декоративную штукатурку, пластиковые панели или др.

Что касается наружной отделки, оптимальный вариант — это облицовка сайдингом с предварительным утеплением минватой по технологии «вентилируемый фасад». Подробней ознакомиться с процессом отделки пенобетона вы можете из других статей на нашем портале.

Как ложить пеноблок плашмя или на ребро. Как лучше класть пеноблок плашмя или на ребро

Профиль Вам в помощь — есть по ширине 100мм как раз под ширину гипсоблока Профиль строительный — https://www.td-ini.ru/product/profile-construction.html Строительный профиль применяется для крепления гипсокартонных и гипсоволоконных плит, монтажа сайдинга на фасадах зданий, крепления подвесных потолков, выравнивания плоскости внешних и внутренних поверхностей за счет создания жесткой обрешетки, используется как каркасная основа для дизайнерских решений при внутренней отделке… ===Вам подойдет этот Направляющий профиль характеризуется горизонтальным расположением в каркасе конструкции, рассчитан на поперечные нагрузки, что достигается введением в балку дополнительных ребер жесткости.

не стоит — лучше электролобзиком прорезать, и класть на бетон. Доски все-равно просядут под стеной

Офигиваю мужики пошли…. Такие вопросы задавать…. Вы сами то как думаете?? ? Доски имеют свойство гнить, ходить под воздействием температуры, времени года, а вы на них собираетесь пеноблок класть. Крепкая же у вас стена получится.

ГКЛ и ГВЛ обладают одинаково фиговой шумоизоляцией. если ты хочешь увеличить звукоизоляцию перегородок из пеноблоков то эти листы её принципиально не увеличат. Что ты подразумеваешь под «тяжелой нагрузкой» пеноблоков? если ты положишь на перегородку ж/б. ригель то она не выдержит, ясное дело. а если перемычку, даже из профильного металла то выдержит. смотря какое расстояние ты хочешь перекрыть. Или вообще что ты хочешь опереть на эту перегородку? Конкретизируй задачу, тогда можно будет точнее ответить. На доску ничего класть нельзя- сцепления то не будет с пеноблоком основания и перегородка может «поехать» И по толщине то же- оптимальность для чего? Для перегородки? в один блок вполне достаточно. Стандартная перегородка из кирпича 12 см. Но ты точно хочешь перегородку делать, а не внутреннюю стену? Хотя, и стена из кирпича 38 см, а пеноблок, если не ошибаюсь 20-40,смотря как класть. . . Короче- уточняй исходные данные и желаемый результат)

1. Доски являются упругим основанием, класть на них кладку можно, но не желаетльно! Но, если будеет ложить то желательно кладку армировать сеткой, т. к. доски будут деформироваться, от влаги, от просыхания, от нагрузок, что вызовет ненужные напряжения в кладке и она может треснуть. 2. Для шумоизоляции эффективны волокнистые материалы, самый доступный минвата, но лучше специальные. Чем это дело обшивать сами соображаете. Просто гипсокартон или его родственники не являются шумоизолятором. 3. Перегородки не расчитаны на нагрузки от несущих конструкций, но типа полку выдержат, при условии что будет решена проблема с анкеровкой крепления. В фуфлыжнфх бетонах это реальная проблема. А если делать несущие стены из пеноблоков, то их несущая способность зависит от марки, от типа кладки, от наличия армирования и проч. 4. Перегородки обычно 80-100мм.

► Отопление : ◄

Преимущества кредитных карт при ремонте частного дома

Деятельность Мировых судей Российской Федерации

Популярные модели автономных и энергозависимых септиков от «Топол-Эко»

Неподвижные опоры трубопроводов

На какую высоту поднимать фундамент над землей

Устройство выгребной ямы.

Расчёт объёма и глубины ямы

Что дешевле, построить дом или купить готовый?

Что лучше ПГП Волма или Кнауф?

Как класть керамогранит на пол?

Чем отличается дрель от шуруповерта?

Чем заливать теплый водяной пол?

Как крепить пенопласт к стене? Список проверенных способов

Недостатки домов из сип панелей. Делюсь личным опытом проживания

Алюминиевый радиатор отопления Global ISEO 350 5 секций

Помощь вашим батареям – масляные радиаторы отопления

Рельефная штукатурка: советы по выбору и применению

Экономим с умом при строительстве дачного домика из бруса

Каким может быть дизайн забора на загородном участке

Как своими руками сделать откосы из гипсокартона

Какой фундамент выбрать для строительства на пучинистом грунте

Как самостоятельно провести расчет арматуры для фундамента

Как сделать каркас для гипсокартона своими руками

Konner Модерн 600 мм

Как своими силами рассчитать требуемую площадь фундамента

Отделка кухни декоративной штукатуркой: от теории к практике

Шлифовка дома из бруса: для чего нужна, как осуществляется, цены на услуги

Как сделать фундамент для бани своими руками

Проблемы строительства фундамента на глине, выбор типа основы дома

Стусло своими руками.

Как им пользоваться

Ремонт ванной комнаты

Вывод

Теперь вы знаете, как проводится кладка стен из пеноблоков и видите, что указанную работу можно выполнить и самостоятельно.

Чтобы получить хороший результат, необходимо постоянно контролировать горизонтальность и вертикальность кладки, не допускать пустот в швах, правильно заложить первый ряд и углы. Если придерживаться разработанных технологий, то вы сможете своими руками построить теплый, красивый и надежный дом.

ОТОПЛЕНИЕ МОСКВА . ВЫСОКОЕ КАЧЕСТВО РАБОТ

ООО ДИЗАЙН ПРЕСТИЖ имеет год основания 1999г. Сотрудники компании имеют Московскую прописку и славянское происхождение, оплата происходит любым удобным способом, при необходимости предоставляются работы в кредит.

Россия, Москва, Строительный проезд, 7Ак4

Офис компании расположен рядом с районами: Митино, Тушино, Строгино, Щукино.

Ближайшее метро: Тушинская, Сходненская, Планерная, Волоколамская, Митино.

Рядом расположены шоссе: Волоколамское шоссе, Пятницкое шоссе, Ленинградское шоссе.

Советы специалистов

Как класть блоки на фундамент, чтобы добиться лучшего качества? Для облегчения данного процесса следует придерживаться советов опытных специалистов:

• на готовый фундамент укладывают гидроизоляцию, которая предотвратит распространение влаги от грунта на стены;
• для более надежной фиксации рекомендуется покупать материалы со специальными пазами;
• установку направляющего шнура лучше всего производить по внешнему обрезу газоблока, что облегчит его монтаж;
• перед установкой газобетона по его поверхности рекомендуется пройтись теркой для удаления мелких неровностей;
• если в процессе монтажа остается зазор в 10 см, рекомендуется уменьшить размер нескольких блоков, а не устанавливать небольшой кусочек;
• уменьшенные куски желательно укладывать с разных сторон, а не подряд;
• неровности фундамента легко нивелировать толщиной цементно-песчаного раствора;
• для увеличения прочности ограждающих конструкций между третьим и четвертым рядом рекомендуется уложить арматуру диаметром 6-8 мм;
• дополнительное армирование стен следует производить через каждые 3-4 ряда по всей их высоте;
• при монтаже каждого ряда следует не забывать о перевязке, что значительно повышает стойкость ограждающей конструкции.

При этом все перечисленные операции может выполнить даже начинающий строитель.

Видео по теме: Как класть первый ряд блоков на фундамент

Подборка вопросов

• Михаил, Липецк – Какие диски для резки металла использовать?
• Иван, Москва – Какой ГОСТ металлопроката листовой стали?
• Максим, Тверь – Какие стеллажи для хранения металлопроката лучше?
• Владимир, Новосибирск – Что значит ультразвуковая обработка металлов без применения абразивных веществ?
• Валерий, Москва – Как выковать нож из подшипника своими руками?
• Станислав, Воронеж – Какое оборудование используют для производства воздуховодов из оцинкованной стали?

ИЗОЛЯЦИЯ БЕТОННЫХ СТЕНОВ — NCMA

ТЭК 06-11А

ВВЕДЕНИЕ

Разнообразие конструкций стен из бетонной кладки предусматривает ряд изоляционных стратегий, в том числе: внутреннюю изоляцию, изолированные полости, изоляционные вставки, вспененную на месте изоляцию, гранулированные заполнители в пространствах блочного ядра и системы внешней изоляции. Каждая конструкция каменной стены имеет свои преимущества и ограничения в отношении каждой из этих стратегий изоляции. Выбор утеплителя будет зависеть от желаемых тепловых свойств, климатических условий, простоты строительства, стоимости и других конструктивных критериев.

Обратите внимание, что положение изоляции внутри стены может повлиять на положение точки росы и, следовательно, на потенциал образования конденсата. См. TEK 6-17A, Контроль конденсации в бетонных стенах (ссылка 1) для получения более подробной информации. Точно так же некоторые изоляционные материалы могут действовать как воздушный барьер, если они установлены непрерывно и с герметичными соединениями. Дополнительную информацию см. в TEK 6-14A «Контроль утечки воздуха в бетонных кирпичных стенах» (ссылка 2).

ТЕПЛОВЫЕ ХАРАКТЕРИСТИКИ КИРПИЧНОЙ КЛАДКИ

Тепловые характеристики каменной стены зависят от ее стационарных тепловых характеристик (описываемых значением R или U-фактором), а также от характеристик тепловой массы (теплоемкости) стены. Стационарное состояние и массовые характеристики зависят от размера и типа каменной кладки, типа и расположения изоляции, отделочных материалов и плотности кладки. Конструкции бетонной кладочной смеси с более низкой плотностью приводят к более высоким значениям R (т. Е. Более низким коэффициентам U), чем бетоны с более высокой плотностью.

Тепловая масса описывает способность материалов накапливать тепло. Из-за своей сравнительно высокой плотности и удельной теплоемкости кирпичная кладка обеспечивает очень эффективное накопление тепла. Кирпичные стены остаются теплыми или прохладными еще долгое время после отключения отопления или кондиционирования воздуха. Это, в свою очередь, эффективно снижает нагрузку на отопление и охлаждение, смягчает колебания температуры в помещении и смещает нагрузку на отопление и охлаждение на непиковые часы. Благодаря значительным преимуществам присущей бетонной кладке тепловой массы, здания из бетонной кладки могут обеспечивать характеристики, аналогичные каркасным зданиям с более сильной изоляцией.

Преимущества тепловой массы учтены в требованиях энергетического кодекса, а также в сложных компьютерных моделях. Энергетические кодексы и стандарты, такие как Международный кодекс энергосбережения (IECC) (ссылка 5) и Стандарт энергоэффективности для зданий, кроме малоэтажных жилых зданий, стандарт ASHRAE/IESNA 90.1 (сноска 6), допускают, чтобы стены из бетонной кладки имели меньше изоляции, чем каркасные стеновые системы для удовлетворения энергетических потребностей.

Несмотря на то, что тепловой массы и присущего бетонной кладке коэффициента R/U может быть достаточно для удовлетворения требований энергетического кодекса (особенно в более теплом климате), стены из бетонной кладки часто требуют дополнительной изоляции. Когда они это делают, существует множество вариантов изоляции бетонной каменной конструкции. При необходимости бетонная кладка может обеспечить стены со значениями R, которые превышают минимальные нормы (см. ссылки 3, 4). Однако для общей экономии проекта промышленность предлагает параметрический анализ для определения разумных уровней изоляции для элементов ограждающих конструкций.

Эффективность тепловой массы зависит от таких факторов, как климат, конструкция здания и положение изоляции. Влияние положения изоляции обсуждается в следующих разделах. Однако обратите внимание, что в зависимости от выбранного метода соответствия нормам положение изоляции может не отражаться в конкретных нормах или стандартах.

Существует несколько методов, позволяющих выполнить энергетические требования IECC. Один из вариантов, предписывающие значения R IECC (Таблица IECC 502.2 (1)) требует «непрерывной изоляции» на бетонной кладке и других массивных стенах. Это относится к изоляции, не прерываемой обрешеткой или перемычками бетонных блоков кладки. Примеры включают жесткую изоляцию, приклеенную к внутренней части стены с обшивкой и гипсокартоном, нанесенным поверх изоляции, непрерывную изоляцию в стенах с полостью каменной кладки, а также наружную изоляцию и системы отделки. Если стена из бетонной кладки не будет иметь непрерывной изоляции, существует несколько других вариантов соответствия требованиям IECC: стены из бетонной кладки не должны иметь сплошную изоляцию, чтобы соответствовать требованиям IECC. См. TEK 6-12C, Международный кодекс энергосбережения и бетонная кладка, и TEK 6-4A, Соответствие требованиям энергетического кодекса с использованием COMcheck (ссылки 7, 8).

ВНУТРЕННЯЯ ИЗОЛЯЦИЯ

Внутренняя изоляция относится к изоляции, нанесенной на внутреннюю сторону бетонной кладки, как показано на рис. 1. Изоляция может быть жесткой плитой (экструдированный или вспененный полистирол или полиизоцианурат), напыляемой полиуретановой пеной с закрытыми порами, ячеистой стекло, волокнистая вата или волокнистая вдуваемая изоляция (обратите внимание, однако, что волокнистая изоляция восприимчива к влаге). Внутренняя поверхность стен обычно отделана гипсокартоном или панелями.

Внутренняя изоляция допускает обнажение каменной кладки снаружи, но изолирует кладку от внутренней части здания и, таким образом, может снизить воздействие тепловой массы.

При жесткой изоляции из плит клей используется для временного удержания изоляции на месте, пока применяются механические крепления и защитная отделка. Можно использовать обрешетку и держать ее на расстоянии от лицевой стороны каменной кладки с помощью прокладок. Пространство, созданное распорками, обеспечивает влагозащиту, а также удобное и экономичное расположение для дополнительной изоляции, проводки или труб.

В качестве альтернативы можно установить деревянную или металлическую обрешетку с утеплителем между обшивками. Размер обрешетки определяется типом изоляции и требуемым коэффициентом теплопередачи. Поскольку обрешетка проникает в изоляцию, при анализе тепловых характеристик стены необходимо учитывать свойства обшивки. Проникновение стали через изоляцию существенно влияет на термическое сопротивление, проводя тепло от одной стороны изоляции к другой. Несмотря на то, что он не такой проводящий, как металл, тепловое сопротивление древесины и площадь поперечного сечения проникновения деревянной обшивки следует учитывать при определении общих значений R. См. TEK 6-13A, Тепловые мосты в строительстве стен (ссылка 9).) Чтобы получить больше информации.

Пенополиуретан с закрытыми ячейками обычно укладывается между внутренней обшивкой. Пена наносится в виде жидкости и расширяется на месте. Надлежащее обучение помогает обеспечить качественную установку. Пена устойчива к пропусканию воздуха и водяного пара.

При использовании внутренней изоляции бетонная кладка может иметь как вертикальное, так и горизонтальное армирование с частичным или полным растворением без нарушения слоя изоляции.

Долговечность, устойчивость к атмосферным воздействиям и ударопрочность внешней стены остаются неизменными при добавлении внутренней изоляции. Ударопрочность внутренней поверхности определяется внутренней отделкой.

Рисунок 1—Примеры внутренней изоляции

ВСТРОЕННАЯ ИЗОЛЯЦИЯ

На рис. 2 показаны некоторые типичные встроенные изоляции в каменных стенах с одинарной кладкой. Интегральная изоляция относится к изоляции, помещенной между двумя слоями тепловой массы. Примеры включают изоляцию, размещенную в бетонных ядрах каменной кладки, и непрерывную изоляцию в стене с полостью каменной кладки (обратите внимание, что изолированная стена с полостью кладки также может рассматриваться как внешняя изоляция, если не учитывать тепловой эффект массы облицовки).

Со встроенной изоляцией часть тепловой массы (каменная кладка) находится в прямом контакте с воздухом в помещении, что обеспечивает превосходные преимущества по тепловой массе, при этом допуская открытую каменную кладку как снаружи, так и внутри.

Полые стены с несколькими витками содержат изоляцию между двумя витками каменной кладки. Непрерывная изоляция полости сводит к минимуму тепловые мосты. Ширину полости можно варьировать для достижения широкого диапазона значений R. Изоляция полости может быть жесткой плитой, напыляемой полиуретановой пеной с закрытыми порами или сыпучим наполнителем. Для дальнейшего повышения тепловых характеристик жилы резервного витка могут быть изолированы.

Когда в полости используется изоляция из жестких плит, сначала выполняется внутренняя кладка. Изоляция предварительно вырезается или надрезается производителем для облегчения размещения между стенными анкерами. Плитную изоляцию можно прикрепить с помощью клея или механических застежек. Плотные стыки между изоляционными плитами максимизируют тепловые характеристики и уменьшают утечку воздуха. В некоторых случаях стыки между досками заделываются расширяющимся валиком герметика, герметизируются или заклеиваются лентой, чтобы действовать как воздушный барьер.

Интегральная изоляция, помещаемая в сердцевины кирпичной кладки, обычно представляет собой вставки из формованного полистирола, пенопласта или гранулированного наполнителя из вспененного перлита или вермикулита. Что касается обрешетки, используемой для внутренней изоляции, то при определении тепловых характеристик стены необходимо учитывать тепловое сопротивление стенок бетонной кладки и любых залитых раствором ядер (см. TEK 6-2C, ссылка 3, для табличных значений R стены с теплоизоляцией). При использовании изоляции активной зоны изоляция должна занимать все незалитые пространства активной зоны (хотя некоторые жесткие вставки сконфигурированы для размещения арматурной стали и цементного раствора в одной ячейке).

Изоляция, вспененная на месте, устанавливается в ядрах каменной кладки после возведения стены. Установщик либо заполняет сердечники сверху стены, либо закачивает пену через небольшие отверстия, просверленные в кладке. Пены могут быть чувствительны к температуре, условиям смешивания и другим факторам. Поэтому следует тщательно следовать инструкциям производителей, чтобы избежать чрезмерной усадки из-за неправильного смешивания или укладки пены.

Вставки из полистирола могут быть помещены в ядра обычных каменных блоков или использованы в блоках специальной конструкции. Вставки доступны во многих формах и размерах, чтобы обеспечить диапазон R-значений и приспособиться к различным условиям строительства. В предварительно утепленной кладке вставки устанавливаются заводом-изготовителем. Также доступны вставки, которые устанавливаются на строительной площадке.

Бетонные блоки специальной конструкции могут включать ребра уменьшенной высоты для размещения вставок в ядрах. Такие полотна также уменьшают тепловые мостики через каменную кладку, поскольку уменьшенная площадь полотна обеспечивает меньшую площадь поперечного сечения для теплового потока через стену. Чтобы еще больше уменьшить тепловые мосты, некоторые производители разработали блоки бетонной кладки с двумя поперечными перемычками, а не с тремя.

Вертикальная и горизонтальная арматура, залитая цементным раствором в ядра бетонной кладки, может потребоваться для обеспечения прочности конструкции. Сердечники, подлежащие заливке, изолируют от стержней, подлежащих изоляции, путем нанесения раствора на перемычки, ограничивающие раствор. Гранулированная или пенопластовая изоляция помещается в незалитые ядра внутри стены. Затем определяется тепловое сопротивление на основе среднего значения R площади стены (см. TEK 6-2C, ссылка 3, для объяснения и примера расчета). Некоторые жесткие вставки предназначены для размещения арматурной стали и цементного раствора, чтобы обеспечить как тепловую защиту, так и конструкционные характеристики. При использовании вкладышей в конструкциях с цементным раствором должны быть соблюдены минимальные размеры пространства для цементного раствора, требуемые нормами (см. TEK 3-2A, ссылка 10).

Гранулированные наполнители укладываются в сердцевины кирпичной кладки по мере возведения стены. Обычно заливки заливают прямо из мешков в сердечники. Обычно происходит небольшое урегулирование, но оно оказывает относительно небольшое влияние на общую производительность. Гранулированные наполнители имеют тенденцию вытекать из любых отверстий в стеновой системе. Следовательно, дренажные отверстия должны быть снабжены антикоррозионными экранами внутри или фитилями, чтобы удерживать наполнитель и обеспечивать отвод воды. Пчелиные отверстия или другие зазоры в растворных швах должны быть заполнены. Кроме того, забуриваемые анкеры, размещаемые после изоляции, требуют специальных процедур установки, чтобы предотвратить потерю гранулированного наполнителя.

Рисунок 2 — Примеры интегральной изоляции

ВНЕШНЯЯ ИЗОЛЯЦИЯ

Внешние теплоизолированные каменные стены — это стены, которые имеют изоляцию на внешней стороне тепловой массы. В этих стенах непрерывная внешняя изоляция покрывает каменную кладку, сводя к минимуму эффект тепловых мостов. Это помещает тепловую массу внутрь изоляционного слоя. Внешняя изоляция удерживает кирпичную кладку в прямом контакте с кондиционированным воздухом внутри, обеспечивая наибольшую выгоду от тепловой массы из трех стратегий изоляции.

Внешняя изоляция также снижает потери тепла и движение влаги из-за утечки воздуха, когда стыки между плитами изоляции герметизированы. Внешняя изоляция сводит на нет эстетические преимущества открытой кладки. Кроме того, изоляция требует защитной отделки для поддержания долговечности, целостности и эффективности изоляции.

При устройстве наружной штукатурки применяется армирующая сетка для усиления отделочного покрытия, повышения трещиностойкости и ударопрочности. Для этого используется сетка из стекловолокна, коррозионностойкая плетеная сетка или металлическая решетка. После того, как сетка установлена, через изоляцию вставляются механические крепежные детали, которые надежно закрепляются в бетонной кладке. Механические застежки могут быть металлическими или нейлоновыми, хотя нейлон ограничивает потери тепла через застежки.

После механического крепления утеплителя и армирующей сетки к кладке на поверхность наносится шпателем финишное покрытие. Эта поверхность придает стене окончательный цвет и текстуру, а также обеспечивает устойчивость к атмосферным воздействиям и ударам.

Рисунок 3—Пример наружной изоляции

ПРИМЕНЕНИЕ НА НИЖНЕМ УРОВНЕ

В стенах из каменной кладки ниже уровня земли обычно используется конструкция стены с одинарной поперечиной, которая может обеспечивать внутреннюю, встроенную или внешнюю изоляцию.

Внешняя или встроенная изоляция эффективна для снижения внутренней температуры и смещения пиковых энергетических нагрузок. Типичная обшивка, используемая для внутренней изоляции, обеспечивает место для прокладки электрических и водопроводных линий, а также удобна для установки гипсокартона или другой внутренней отделки.

При использовании наружной или встроенной изоляции архитектурные блоки из бетонной кладки обеспечивают законченную внутреннюю поверхность. Использование гладких фасонных элементов в основании стены облегчает стяжку плиты. После отливки плиты к гладкому первому ряду можно приложить формовочную полосу, которая также служит дорожкой для электропроводки. Остальная часть стены может быть построена из гладких, разрезных, разрезных ребристых, шлифованных, ребристых или других архитектурных бетонных блоков.

Изоляция на внешней стороне нижележащих частей стены временно удерживается на месте с помощью клея до тех пор, пока не будет уложена засыпка. Та часть жесткой доски, которая выступает над землей, должна быть механически закреплена и защищена.

Каталожные номера

1. Контроль конденсации в бетонных стенах, ТЭК 6-17А. Национальная ассоциация бетонщиков, 2000 г.
2. Контроль герметичности стен из бетонной кладки, ТЭК 6-14А. Национальная ассоциация бетонщиков, 2011 г.
3. R-значения и U-факторы одинарных стен из бетонной кладки Wythe, TEK 6-2C. Национальная ассоциация бетонщиков, 2013 г.
4. R-значения стен из бетонной кладки Multi-Wythe, ТЭК 6-1С. Национальная ассоциация бетонщиков, 2013 г.
5. Международный кодекс энергосбережения. Совет по международному кодексу, 2003, 2006 и 2009 гг.
6. Стандарт энергоэффективности для зданий, кроме малоэтажных жилых зданий, стандарт ASHRAE/IESNA 90.1. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха и Общество инженеров по освещению, 2001, 2004 и 2007 гг.
7. Международный кодекс энергосбережения и бетонная кладка, TEK 6-12C. Национальная ассоциация бетонщиков, 2007 г.

.

8. Соответствие требованиям энергетического кодекса с помощью COMcheck TEK 6-4A. Национальная ассоциация бетонщиков, 2007 г.

.

9. Тепловые мосты в строительстве стен, ТЭК 6-13А. Национальная ассоциация бетонщиков, 1996 г.

.

10. Заливка стен бетонной кладкой, ТЭК 3-2А. Национальная ассоциация бетонщиков, 2005 г.

NCMA TEK 6-11A, редакция 2010 г.

NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.

Патент США на способ и устройство для изготовления пеноблоков и строительных конструкций из них. Патент (Патент № 6,848,228, выдан 1 февраля 2005 г.) такие пеноблоки для возведения из них строительных конструкций, в частности стеновых конструкций.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

Во многих менее развитых странах и в слаборазвитых районах многих стран существует потребность в строительстве недорогих жилых единиц и других сооружений быстрым и экономичным способом с использованием местных трудовых ресурсов, которые могут не быть высококвалифицированным и обученным современным методам строительства. Однако многие из существующих альтернативных методов строительства в таких областях, как строительство деревянного каркаса и строительство из бетона, требуют квалифицированной рабочей силы и доставки на строительную площадку значительного оборудования и материалов.

Известны способы строительства, в которых используются различные виды пенопластовых форм и пеноблоков. Эти формы и блоки содержат пустоты, которые заполняются бетоном и арматурным стержнем («арматурой»), а формы или блоки либо снимаются, либо остаются на месте. Один из таких способов строительства, раскрытый в патенте США No. № 5024035 на Hanson, et al. использует блоки, которые могут быть изготовлены из пенополиуретана. Пустоты в блочной конструкции заполнены арматурой и бетоном, а блоки оставлены на месте для обеспечения изоляции. В другом таком методе, разработанном Reddi-Form, Inc., Окленд, штат Нью-Джерси, 07436, используются опалубочные блоки, которые соединяются вместе, образуя каналы для приема бетона и арматуры. Эти опалубочные блоки изготовлены из пенополистирола. Здания, построенные с использованием систем Reddi-Form, Inc., могут быть отделаны путем прикрепления дерева или других материалов (например, дерева, алюминиевого или винилового сайдинга, кирпича или камня или штукатурки) к внешней поверхности конструкции. В других методах строительства используются листы пенопласта, соединенные поперечными элементами, внутренняя полость, образованная которыми, заполняется бетоном и арматурой.

Преимущество всех этих систем в том, что они обеспечивают прочные изолированные конструкции, которые можно довольно быстро возводить. Однако все они требуют, чтобы крупногабаритные пеноблоки или формы и другие материалы были доставлены на строительную площадку. Это неудобно для строительства, проводимого в слаборазвитых или отдаленных районах. Кроме того, хранение блоков в источнике и на строительной площадке неудобно.

В дополнение к вышесказанному известные строительные системы не обеспечивают внешней отделки блоков или форм. Таким образом, может потребоваться использование обычных методов наружной отделки, которые могут включать использование громоздких и дорогих материалов.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к способу и устройству для производства пенопластовых строительных блоков на месте для использования в недорогих, энергоэффективных конструкциях, которые можно удобно и быстро возводить в менее развитых районах без потребность в высококвалифицированной рабочей силе. Строительные блоки из пенопласта могут быть сформированы с цельной облицовкой из цементного раствора или подобного материала. Чтобы улучшить прилегание облицовки к пеноблоку, в раствор можно заделать проволочную сетку, например, металлическую ткань или проволочную сетку.

Формы для изготовления блоков могут быть преимущественно изготовлены из множества стальных пластин с установленными на них соответствующими фитингами. При такой конструкции формы могут быть разобраны для облегчения обращения и транспортировки на строительную площадку. При повторной сборке формы в нее может быть помещена облицовка вместе с прокладками формы для создания пустот в блоках, а также в форму могут быть добавлены компоненты для изготовления пенопласта. Смешанные компоненты быстро расширяются внутри формы и связываются с облицовкой.

Блоки можно укладывать один на другой или в шахматном порядке, подобно тому, как это обычно используется для стен из шлакоблоков, в любом случае на бетонном или аналогичном фундаменте. Через пустоты допускается пропускать вертикальную и горизонтальную арматуру (в том числе арматуру, выступающую вверх от фундамента). Связывание горизонтального стержня с вертикальным стержнем с помощью стандартных проволочных стяжек может создать арматурную сетку, достаточно жесткую, чтобы ее можно было использовать для защиты блоков от всплытия, когда пустоты заполнены бетоном. Блоки можно разрезать с помощью стандартной ручной пилы, чтобы сформировать углы под любым желаемым углом. Режущие устройства, способные резать облицовку, известны в данной области техники и могут использоваться для разрезания облицовки с получением блоков желаемого размера. Дверные и оконные рамы и перемычки могут быть прикреплены к блокам для завершения каналов, образованных между последовательными блоками.

Облицовка может быть выполнена с использованием портландцемента или другого цементного раствора в простой горизонтальной форме. Съемная рама образует стороны формы. Рама может быть удалена после того, как раствор достаточно затвердеет, чтобы отделить облицовку.

Поскольку блоки имеют как вертикальные, так и горизонтальные пустоты, образующие каналы, проходящие по всей стене здания, построенного с использованием вышеописанного метода, окончательная конструкция обладает высокой устойчивостью как к вертикальным, так и к боковым нагрузкам.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой вид в перспективе с пространственным разделением деталей формы для изготовления пеноблоков в соответствии с настоящим изобретением.

РИС. 2А представляет собой вид в перспективе форм для изготовления облицовки для использования в настоящем изобретении.

РИС. 2В представляет собой вид в перспективе форм для изготовления облицовки для использования в настоящем изобретении.

РИС. 2C представляет собой вид в перспективе форм для изготовления облицовки для использования в настоящем изобретении.

ИНЖИР. 3 представляет собой покомпонентный вид в перспективе формы согласно настоящему изобретению, показывающий вставку облицовки в форму.

РИС. 4 представляет собой изометрический вид конструкции стены по настоящему изобретению.

РИС. 5 — вид сверху частично построенной стены, показывающий замену арматуры в горизонтальных каналах в блоках.

РИС. 6 представляет собой вид в перспективе блока согласно настоящему изобретению.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Настоящее изобретение в целом направлено на устройства и способы изготовления пеноблоков и цементных облицовок, а также формы для изготовления таких блоков и облицовок и конструкций, построенных из таких пеноблоков. Многие конкретные детали некоторых вариантов осуществления изобретения изложены в последующем описании и на фиг. 1-6, чтобы обеспечить полное понимание таких вариантов осуществления. Однако специалисту в данной области техники будет понятно, что настоящее изобретение может иметь дополнительные варианты осуществления или что настоящее изобретение может быть реализовано на практике без некоторых подробностей, описанных в последующем описании.

В одном из вариантов осуществления изобретения пеноуретановые строительные блоки предназначены для изготовления на строительной площадке во избежание необходимости транспортировки крупногабаритных пеноблоков на стройплощадку и во избежание потенциальной поломки и других повреждений блоков от транспортировки и хранения. Один человек может управлять несколькими такими формами на месте, чтобы изготавливать по одному блоку на форму в час. Таким образом, с десятью формами один человек должен быть в состоянии изготовить около 80 блоков за 8 часов труда. Поскольку блоки могут быть большего размера, чем стандартные шлакоблоки, в одном из вариантов осуществления они имеют размеры около 16 дюймов (41 см) в высоту, 32 дюйма (81 см) в ширину и 8¼ дюймов (22 см) в глубину. прочная стена может быть построена одним человеком за один день. Соответственно, предусмотрены формы, которые можно быстро собирать и разбирать для облегчения транспортировки на строительную площадку.

Как лучше всего показано на РИС. 1, пресс-форма 10 согласно настоящему изобретению может содержать боковые пластины 12 , 14 и торцевые пластины 16 , 18 , которые можно устанавливать между нижней пластиной 20 и верхней пластиной 29122. Предпочтительно пластины 12 , 14 , 16 , 18 , 20 , 22 изготовлены из стали толщиной ¼ дюйма (0,6 см). Боковые удерживающие скобы 28 , 30 и окончательные подпорные кронштейны 32 , 34 сварки или иным образом прикреплены к нижней пластине, так что боковые пластины 12 , 14 Такая, что боковые пластины 12 2 , 14 Такая, что боковые пластины 12 2 , 14 Такая, что боковые пластины 12 2 , 14 33. можно расположить на нижних пластинах 20 между соответствующими боковыми удерживающими скобами 28 , 30 и концевыми удерживающими скобами 32 , 34 . Когда боковые пластины 12 , 14 находятся в упоре с боковыми удерживающими скобами 28 , 30 соответственно, расстояние между ними примерно равно ширине торцевых пластин 16 , 18 . Таким образом, когда боковые пластины установлены на опорной пластине 20 , концевые пластины 16 , 18 могут быть вставлены между боковыми пластинами 12 , 14 в упор к концевым удерживающим скобам 32 , 34 и конечные стопорные скобки 44 , 46 , 48 , 50 , которые установлены, как поля, по боковым пласам 12 .

Верхняя пластина 22 выполнена аналогично нижней пластине 20 , но в зеркальном отображении. Таким образом, верхняя пластина имеет боковые удерживающие скобы 36 , 38 и концевые удерживающие скобы 40 , 42 , прикрепленные к ее нижней поверхности сваркой или подобным образом. Верхняя пластина 22 сконфигурирован так, чтобы устанавливаться на торцевые пластины 12 , 14 и торцевые пластины 16 , 18 , при этом боковые пластины 12 , 14 удерживаются от смещения наружу боковыми стопорными скобами. 36 , 38 и торцевые пластины 16 , 18 также удерживаются от смещения наружу концевыми стопорными скобами 40 , 42 .

Для обеспечения пустот в блоке, изготовленном с использованием пресс-формы 10 , внутри полости пресс-формы 10 можно установить множество пустотелых форм. Эти пустотелые формы включают верхнюю пустотелую форму 52 , концевые пустотелые формы 54 , 56 и вспомогательные пустотелые формы 58 , 60 , все из которых могут быть изготовлены из пластикового материала, такого как АБС-пластик или ПВХ. пластик. Верхняя пустотелая форма 52 включает отверстие 53 для приема удерживающего стержня 24 . Для облегчения выпуска утилита void формирует 58 , 60 сужаются внутрь сверху вниз. Опалубка центральной полости 61 устанавливается между опалубками 58 , 60 пустот и также сужается внутрь сверху вниз для облегчения извлечения блока, изготовленного в форме 10 . Эта пустотелая форма 61 предпочтительно изготавливается из стали для обеспечения дополнительной прочности и устойчивости к деформации. Блоки 62 , 63 , в целом соответствующие внутренней форме служебных полых форм 58 , 60 монтируются внутри служебных пустот 58 , 60 . Эти блоки могут удерживаться на месте запрессовкой, клеем, винтами или другими средствами. Пины 64 , 65 зависят от блоков 62 , 63 . Выравнивающие пластины 66 , 67 монтируются в опалубку центральной полости 61 с помощью сварки или т.п. Эти установочные пластины 66 , 67 имеют отверстия 68 , 69 , образованный по центральной оси центральной пустотелой формы 61 для установки удерживающего стержня 24 .

Также в комплект входит нижняя пустая форма 76 . This void form 76 includes apertures 70 , 72 for receiving the pins 64 , 65 which depend from the blocks 62 , 63 in the utility void forms 58 , 60 для выравнивания и позиционирования вспомогательных пустотных форм 58 , 60 и далее. Нижняя пустотелая форма 76 также включает отверстие 70 , расположенное непосредственно над гайкой 80 , которая прикреплена к нижней пластине 20 сваркой или подобным образом. Нижние концы форм 58 , 60 полостей и центральной формы полостей 61 имеют контур, соответствующий форме нижней формы полостей 76 , а верхние концы форм вспомогательных полостей 58 , 60 и форма центральной полости 61 имеют аналогичные контуры для соответствия форме верхней полости 52 . Концы нижней пустотелой формы 76 имеют контур, соответствующий форме торцевых полых форм 54 , 56 .

Верхняя, торцевая и нижняя полые формы 52 , 54 , 56 , 76 крепятся соответственно к верхней пластине 22 , концевой пластине 3 16 16 0122 18 и нижняя пластина 20 . Как показано на фиг. 1, это достигается для верхней пустотелой формы 52 с помощью блоков 86 , 88 , которые прикрепляются к верхней пустотелой форме 52 с помощью клея, винтов или т.п. и которые, в свою очередь, крепятся к верхнюю пластину 22 , опять же с помощью клея, винтов или т.п. Формы концевых пустот 54 , 56 крепятся соответственно к блокам 82 , 84 , которые, в свою очередь, соединены с соответствующими торцевыми пластинами 16 , 18 . Нижняя пустотная форма крепится к нижней плите аналогичным образом через блоки 90 , 92 .

с формами End, Utility, Center и нижней пустотой 52 , 54 , 56 , 58 , 60 , 61 , 76 76 20123, 61 , 76 76 76 76 76 76 76 76 76 76 76 76 , 61 , 76 76 , 61 , 76 , 61 , 76 , 61 . 14 и торцевые пластины 16 , 18 , установленная на нижней пластине 20 , и предпочтительно, с удерживающим стержнем, проходящим через апертуры 68 , 69 . в нижней пустотелой форме 76 и с резьбовым соединением с гайкой 80 , установленной на нижней плите 20 , и после покрытия внутренней части формы 10 смазкой для пресс-формы, такой как финишный воск. продукт, поставляемый Minwax Company of Flora, IL, форма 10 готов принять пенополиуретан для изготовления блока. Можно использовать любой из множества пенополиуретановых материалов. Одной двухкомпонентной пенообразующей системой, которая, как было установлено, хорошо работает, является пенополиуретановая система, доступная от Resin Technology Co., Онтарио, Калифорния. Эта система представляет собой двухкомпонентную систему, в которой равные части двух различных жидких компонентов смешиваются вместе. Затем смесь можно вылить в форму, где она будет вспениваться и расширяться, при условии, что было использовано достаточное количество для заполнения формы.

Подготовив форму, как описано выше, смесь можно залить в форму, а верхнюю пластину 22 можно закрепить на месте. Для этого пользователь должен убедиться, что боковые пластины 12 , 14 расположены внутри удерживающих скоб 36 , 38 , чтобы защитить их от бокового перемещения друг относительно друга. Концевые удерживающие скобы 40 , 42 верхней пластины 22 удерживают концевые пластины 16 , 18 Против движения друг от друга, как и конденсирующие кронштейны с конечной пластиной 44 , 46 , 48 , 50 , которые наполнены на стороне Платса 12 12 , , , , , , , , , . . Удерживающий стержень 24 проходит через отверстие 53 в верхней пустотелой форме 52 и отверстие 74 в верхней пластине 22 и используется для крепления верхней и нижней пластин 22 , 20 от смещения друг относительно друга с помощью барашковой гайки 26 , которая с помощью резьбы входит в зацепление со стопорным стержнем 24 . Следует отметить, что расширяющийся вспененный материал может создавать значительное давление внутри формы 10 .

Хотя блок, изготовленный с помощью формы 10 , можно использовать без какой-либо облицовки, в одном варианте осуществления изобретения на блоках предусмотрена облицовка. Ссылаясь на фиг. 2А, такая облицовка 106 может быть изготовлен из вяжущего материала, такого как цемент, с использованием формы. Форма содержит первый и второй элементы рамы 100 A, 102 A, каждый из которых содержит два куска уголка, соединенных сваркой в ​​форме L-образного элемента. Выступы 101 A, 103 A установлены на одном конце одного из уголков, содержащих элементы рамы 100 A, 102 A, что позволяет зажать два элемента рамы вместе вокруг лицевой формы. 104 A. Облицовочная форма 104 A может быть изготовлена ​​из различных материалов, таких как пластик, но в этом варианте она изготовлена ​​из стекловолокна и эпоксидной или полиэфирной смолы. Уступ 110 в облицовочной форме 104 A используется для формирования тонкого фланца 112 по периферии облицовки 106 A.

Для того, чтобы форма 104 A , незакрученная облицовка, форма 104 A может быть запрессована в ровный, влажный бетон, и одна из боковых плит 12 , 14 можно укладывать поверх нее, пока бетон не затвердеет. Элементы рамы 100 A, 102 A затем могут быть зажаты вместе вокруг пресс-формы 104 . Затем в форму можно залить вяжущий материал, такой как портландцемент. В одном варианте осуществления проволочная сетка , 108, А изогнута в волнистую форму и частично заделана в цементный материал. Проволочная сетка может быть таким материалом, как проволочная сетка. Как показано на фиг. 2А, проволочная сетка 108 представляет собой неплоский сетчатый элемент, имеющий множество первых частей 109 , встроенных в лицевой слой 106 A (показаны более светлыми пунктирными линиями для обозначения встроенных частей сетки 108 ), и множество вторых частей 111 (показаны более темными линиями), которые внедряются в формованный блок в процессе формования, как более подробно описано ниже.

РИС. 2В показана другая облицовочная форма, используемая в настоящем варианте осуществления изобретения. ИНЖИР. 2С показана аналогичная пресс-форма 9.0122 104 C, который в два раза меньше форм, показанных на ФИГ. 2А и 2В.

На фиг. 3, облицовка 96 со встроенной в нее проволочной сеткой 108 или без нее (например, множество первых частей 109 , встроенных в облицовку 96 , как показано на фиг. 2А), может быть соединена с блоком путем позиционирования его в форму 10 перед добавлением пенообразующей смеси в форму 10 . Как показано, обращенная наружу поверхность облицовки 96 неправильный. Таким образом, если неровная поверхность облицовки 96 будет прижата к боковой пластине 14 под давлением расширяющейся пены внутри формы 10 , возможно, что облицовка 96 может треснуть. . Во избежание этого между фланцем 112 облицовки 96 и боковой пластиной 14 по верхнему и нижнему краям облицовки 9 устанавливаются прокладки 98 , 100 . 0122 96 . Размер и форма этих проставок 98 , 100 выбраны таким образом, чтобы обеспечить небольшой зазор между облицовкой 96 и боковой пластиной 14 , а также обеспечить небольшой зазор между верхним и нижним краями облицовка 96 и плиты верхняя и нижняя 20 , 22 формы 10 .

Для изготовления блока, включающего облицовку 96 , боковые пластины 12 , 14 и концевые пластины 16 , 18 расположены на опорной пластине 20 . Облицовка 94 и опоры облицовки 96 , 98 расположены сразу за боковой пластиной 14 . Затем смесь для пенополиуретана можно залить в форму, а верхнюю пластину 22 затем можно закрепить на месте с помощью барашковой гайки 26 на удерживающем стержне 24 . После смешивания двух компонентов пенообразующей системы пена образуется очень быстро и заполняет внутреннюю часть формы 9.0122 10 . Если облицовка 94 включает открытую проволочную сетку 108 , расширяющаяся пена проникает в сетку 108 для обеспечения превосходной механической фиксации облицовки 94 . Более конкретно, множество вторых частей , 111, неплоского сетчатого элемента , 108, (фиг. 2А) встраиваются в формованный блок. Однако было обнаружено, что двухкомпонентная пенополиуретановая система образует пену, которая достаточно прочно прилипает к обратной стороне цементной облицовки 9.0122 94 , что встроенная сетка 108 может не понадобиться.

В зависимости от температуры и влажности, блок, изготовленный в форме 10 , достаточно затвердеет, чтобы извлечь блок из формы 10 в течение примерно десяти минут. После снятия барашковой гайки 26 с удерживающего стержня 24 верхнюю панель 22 можно снять с оставшихся компонентов пресс-формы 10 и боковых пластин 9.0122 12 , 14 и концевые пластины 16 , 18 можно снять. На боковых пластинах 12 , 14 и торцевых пластинах 16 , 18 могут быть предусмотрены выступы, пазы, отверстия или другие средства (не показаны), чтобы их можно было приподнять вверх от нижней пластины 20 .

Как показано на РИС. 6, и, как обсуждалось ранее, блок 120 включает центральную полость 122 , две вспомогательные полости 124 , 126 , две полуцилиндрические концевые полости 128 , 130 и полуцилиндрические верхние и нижние полости 132 , 134 . Облицовка 96 , которая приклеена к пеноуретановому материалу блока 120 в форме 10 и которая может включать дополнительное механическое соединение в результате образования петель из мелкоячеистой сетки или другой проволочной сетки 108 , как показано на фиг. 2А, предназначен для использования снаружи конструкции, построенной из блоков 9.0122 120 .

На фиг. 4, стена 136 может быть изготовлена ​​путем укладки блоков 120 непосредственно друг на друга. В качестве альтернативы, блоки , 120, могут быть расположены в шахматном порядке, так что центральная полость , 122, блока , 120, в первом ряду совмещена в осевом направлении с цилиндрической полостью, образованной полуцилиндрическими концевыми пустотами , 128, , 130, . из двух примыкающих блоков 120 , расположенных непосредственно над ними. Предпочтительно первый курс блоков 120 укладывается на бетонное основание 138 и плиту основания 140 . Важно, чтобы первый ряд блоков 120 был уложен таким образом, чтобы верхние поверхности блоков 120 были ровными и лежали в одной плоскости. С этой целью под блоки , 120, можно поместить прокладки (не показаны) из дерева или другого материала для достижения желаемого выравнивания.

Арматура 142 , 144 , 146 , 148 , устанавливаемая вертикально в фундамент, проходит вверх через торцевые пустоты 128 , 130 и центральные пустоты 122 блоков. Горизонтально проходящая арматура 150 , 152 расположена в полуцилиндрических верхних пустотах 132 блоков 120 в каждом ряду. Вертикальный арматурный стержень 142 , 144 , 146 , 148 и горизонтальный арматурный стержень 150 , 152 могут быть скреплены вместе проволочными стяжками, как это известно в технике. Блоки 120 можно прикрепить к нижней плите 140 и к соседним блокам с помощью строительного клея, такого как продаваемый под торговой маркой SF-450 PRO SERIES компанией Ohio Sealants, Inc., Ментор, Калифорния. При использовании вышеупомянутого клея блоки 120 можно закрепить на месте с помощью проволочных стяжек вместе с небольшими кусками бетона и т.п., чтобы зафиксировать блоки 120 от смещения вверх относительно вертикальной арматуры 142 , 144 , 146 , 148 при заполнении пустот бетоном.

Ссылаясь на РИС. 5, облицовки 96 половинного размера, такие как изготовленные в форме 104 C на фиг. 2C можно использовать там, где требуется только половина блока 120 . Полноразмерную облицовку 96 , конечно, можно разрезать пополам с помощью соответствующего абразивного резака или другим подобным способом. Уретановый материал блоков , 120, можно разрезать под углом, как показано на ФИГ. 5 для облегчения формирования угла 160 в стену 136 .

Пустоты в блоках 120 предпочтительно заливать бетоном после укладки одного или нескольких рядов, а не после возведения всей стены. Это позволяет нам, чтобы рабочий заливал бетон, чтобы все пустоты в блоках 120 были заполнены бетоном. Это также уменьшает тенденцию блоков всплывать, когда бетон заливается в пустоты.

Окна и двери в стене 136 может быть обшит досками для предотвращения бокового вытекания бетона из пустот. Как показано на фиг. 4, балки пола 162 и пол 164 могут быть добавлены обычным образом.

Блоки 120 могут быть изготовлены без облицовки 96 , и такие блоки могут использоваться для ненесущих внутренних стен, в которых бетон и арматура могут использоваться или не использоваться по выбору строителя. Верхняя пластина 166 может быть закреплена на стене 136 анкерными болтами 168 заделанными в бетон и т.п. Стеновая панель может быть прикреплена к внутренней части стен 136 с помощью строительного клея, с помощью шурупов, входящих в рейку, прикрепленную к стене 136 , и с помощью ряда других известных средств. Трубы и электрические кабелепроводы или средства образования пустот для таких труб и кабелепроводов могут быть пропущены через пустоты , 124, , , 126, инженерных сетей до заливки бетона. В качестве альтернативы трубы и электропроводка могут быть проложены через каналы, образованные в пенопластовых блоках 9. 0122 120 путем резки или соскабливания после затвердевания бетона.

На стене 136 , построенной из блоков 120 , может быть предусмотрена другая внешняя отделка. Например, если используются блоки 120 без обшивки 96 , то проволочные стяжки и такие, которые используются для скрепления кусков арматуры вместе, могут быть вытянуты наружу от арматуры между рядами блоков. Затем проволочную сетку можно было подвешивать к анкерам, а на стену можно было нанести штукатурку, а проволочную сетку можно было придать стене штукатурный вид 136 .

Подробное описание приведенных выше вариантов осуществления не является исчерпывающим описанием всех вариантов осуществления, которые, по мнению авторов изобретения, входят в объем изобретения. Действительно, специалистам в данной области техники будет понятно, что некоторые элементы вышеописанных вариантов осуществления могут по-разному комбинироваться или исключаться для создания дополнительных вариантов осуществления, и такие дополнительные варианты осуществления подпадают под объем и идеи изобретения. Специалистам в данной области также будет очевидно, что вышеописанные варианты осуществления могут быть объединены полностью или частично для создания дополнительных вариантов осуществления в пределах объема и идей изобретения.

Таким образом, хотя конкретные варианты осуществления и примеры изобретения описаны здесь в иллюстративных целях, возможны различные эквивалентные модификации в пределах объема изобретения, как будет понятно специалистам в соответствующей области техники. Представленные здесь идеи могут быть применены к другим системам, способам и устройствам, а не только к вариантам осуществления, описанным выше и показанным на прилагаемых фигурах. Соответственно, объем изобретения следует определять из следующей формулы изобретения.

Аксессуары ICF | Серия Nudura ICF

Дом —
Товары —
Серия Nudura ICF —
Аксессуары

Nudura производит ряд аксессуаров для различных применений ICF. Нажмите на каждый аксессуар, чтобы посмотреть видео, или , посетите наш канал YOUTUBE, чтобы увидеть весь плейлист .

Скобки
Зажимы и галстуки
Лента и пена
Разнообразный

Кронштейны

Подвесная система

ICF используется для соединения балок деревянного пола или системы соединения деревянной крыши. Недорогая, но удобная система подключения.

Подвесная пластина XR35 используется для соединения балок деревянного пола или системы соединения деревянной крыши. Недорогая, но удобная система подключения.

Вставная пластина для подвески ICF под углом 45 градусов такая же, как и стандартная вставная пластина для подвески ICF, но обеспечивает прочное соединение с полом внутри 9Углы 0°, а также угловые соединения 45°.

Модернизированный кронштейн используется вместе со штампованным кронштейном подшипника в качестве дополнительной меры для крепления к бетону. Это исправляет ошибки, допущенные из-за неправильной установки вставных пластин подвески ICF.

Т-образные опорные кронштейны помогают установщикам построить упрощенное Т-образное соединение с нуля, когда на месте нет фактического Т-образного изделия.

Переходная скоба позволяет соединять две ширины разной формы. Основное использование — создание выступа для поддержки кирпича или системы пола.

Зажимы и стяжки

V-образный зажим используется для крепления панели Nudura к бетонному полу. Это позволяет подрядчику поддерживать панель без дополнительных материалов, используемых на внешней стороне стены.

Зажим для вертикального стыка предназначен для соединения опалубки в вертикальных стыках. Он заменяет необходимость связывания проволочных или ленточных форм вместе, обеспечивая при этом прочное соединение с минимальными трудозатратами для установки.

Литая кирпичная стяжка и штифт. — Обеспечивает надежную фиксацию
облицовочной кладки через наружную пену к бетонному основанию;
протестирован на соответствие ASTM D754 (США) и CSA-A370 (Канада)
станд. Требования к анкерам для кирпичной кладки.

Кирпичная стяжка и штифт для поверхностного монтажа. — Предназначен для крепления
с двумя винтами с шестигранной головкой Nudura в любом месте
застежка Nudura. Этот галстук примет Nudura
Пинтели и другие пинтели меньшего размера. проверено на соответствие
Стандарт ASTM D754 (США) и CSA-A370 (Канада). требования
для каменных анкеров.

FORM-LOCK используется для поддержания прямолинейности стен. Другие области применения включают выравнивание стен для вертикальных соединений штабеля. Каждая связка содержит 100 футов (30 м) FORM-LOCK.

Зажим для арматуры Nudura

специально разработан для надежной поддержки горизонтальной арматуры в нижней стенке опалубки Nudura во время заливки бетона. Этот зажим избавляет от необходимости привязывать проволокой или застегивать арматурный стержень на месте, когда его необходимо втянуть в нижнюю часть полотна.

Вставка «ласточкин хвост» Nudura RPD предназначена для вставки в ласточкины хвосты на внутренней стороне опалубки для поддержки вертикальной арматуры там, где поддержки еще нет.

Лента и пенопласт

Лента Fibre Tape

используется для обеспечения дополнительной поддержки пенополистирола для форм, вырезанных в полевых условиях, которые имеют более 4 дюймов (100 мм) пенополистирола, выступающих за последнюю стенку, кирпичные выступы в угловых условиях и радиусные панели.

Лента повышенной прочности шириной 4 дюйма (100 мм) используется для покрытия блокировки в верхней части стены, чтобы предотвратить затекание бетона в раструбы.

Защитная лента шириной 4 дюйма (100 мм) используется для покрытия блокировки в верхней части стены, чтобы предотвратить попадание бетона в раструбы.

Пистолет для пены с металлической ручкой совместим с
Пена Nudura Low Expansion Foam 24 унции (680 г), банки.
Пена Nudura Low Expansion Foam может использоваться для ряда
различные задачи на месте.

Очиститель пенного пистолета используется для очистки внутренней камеры пенного пистолета от любой затвердевшей пены. Также используется на внешних поверхностях для очистки оружия.

Пена с низким коэффициентом расширения совместима с пенополистиролом (EPS) Nudura. Его можно использовать для различных задач на стройплощадке, в том числе для приклеивания опалубки к плите или основанию, между вертикальными швами, для защиты вводов коммуникаций и в качестве изоляции вокруг проемов.

Разное

Membrane Primer предназначен для использования с самоклеящимися водонепроницаемыми мембранами Nudura. Эта грунтовка на основе полимерной эмульсии доступна в 19Ведро объемом 1 л (5 галлонов), покрывающее примерно 650–2000 футов2 (60–190 м2) площади стен на каждый контейнер. Грунтовка Nudura Membrane Primer может помочь улучшить адгезию гидроизоляционной мембраны Nudura в определенных областях.

Гидроизоляционная мембрана Peel & Stick используется для следующих
класс гидроизоляции стен Nudura. Другое использование для
Гидроизоляционная мембрана включает в себя дренажные отливы вокруг
оконные и дверные проемы и кирпичный выступ в стене
мигалки. Выпускается в летних и зимних сортах.

Смесь NUBASE parge представляет собой сухой цементный продукт,
используется для покрытия открытого пенополистирола, который не закрыт внешним покрытием
финиш. Используется в сочетании с волокнистой сеткой.

Волокнистая сетка встраивается в парж, чтобы придать ему прочность.

Резак для арматуры используется для резки и гибки арматурной стали, используемой в стеновой системе Nudura. Он поставляется с двумя режущими головками, которые режут арматурную сталь диаметром до № 5 (15 м). Ролики, используемые для гибки стали, способны обрабатывать прутки до №5 (15M).

Easy Buck используется для оконных и дверных проемов и позволяет пиломатериалам номинального размера помещаться между панелями из пенополистирола (EPS). Основное применение для дверей и окон. Каждая пачка содержит 100 футов (30 м) Easy buck.

4-сторонний соединитель полотна позволяет соединять два или более полотна вставки и использовать их с панельной системой для создания форм большего размера. С его помощью также можно создавать формы различных форм и размеров. Повышенная гибкость конструкции.

Винт №10 можно использовать для соединения системы выравнивания Nudura с формами. Другое использование включает крепление обвязочного материала или материала к бетону. Доступны длины 2 дюйма (50 мм), 2 1/2 дюйма (64 мм) и 3 дюйма (76 мм). Два гайковерта на 1/4 дюйма (6 мм) входят в комплект поставки.

Набор бит представляет собой набор из 10 быстросменных насадок, в котором все биты хранятся в одном удобном месте. В комплект входят пять магнитных насадок для гаек 1/4 дюйма, которые можно использовать с любыми винтами Nudura с шестигранной головкой и стальными плоскими шайбами, а также пять красных квадратных насадок № 2. Они доступны в упаковках по 12 штук.

Складная пила предназначена для облегчения резки пенопласта и пластика ICF. Этот продукт можно использовать с любыми формовочными модулями Nudura. Пила компактна и складывается, чтобы поместиться в карманы или сумки для инструментов для удобства транспортировки и удобного хранения.

Щелкните ресурсы ниже, чтобы загрузить:

Каталог продукции

О файлах cookie

как «производительные файлы cookie» для анализа использования вами этого веб-сайта и помощи в маркетинговых усилиях. Если вы нажмете кнопку «Принять все файлы cookie» или продолжите навигацию по веб-сайту, вы соглашаетесь с тем, что эти основные и сторонние файлы cookie будут установлены на вашем устройстве. Если вы не хотите принимать файлы cookie с этого веб-сайта, вы можете запретить использование файлов cookie с этого веб-сайта, изменив настройки своего браузера. Для получения дополнительной информации о том, как мы используем файлы cookie, ознакомьтесь с нашей Политикой конфиденциальности.

Принять все файлы cookie

СВЯЖИТЕСЬ С НАМИ

Мы стремимся поддерживать домовладельцев и профессионалов в области дизайна, которые заинтересованы в наших продуктах или используют их. Мы всегда рады помочь и предоставить дополнительную информацию.

Свяжитесь с нами

основные методы расчета и их особенности

Какой мужчина не мечтает построить дом своими руками? Ведь таким образом можно не только создать именно то, что нужно, но и сэкономить приличную сумму – получится как минимум половина стоимости покупки готового домовладения. А если в качестве стройматериала использовать пеноблоки, то экономия будет еще больше.

Сколько материалов потребуется для строительства дома из пеноблоков? Сколько будет стоить построить дом из пеноблоков? И из чего состоит эта общая сумма? На эти вопросы мы постараемся ответить в рамках нашей статьи.

Сколько будет стоить дом из пеноблоков

Приняв решение построить дом из пеноблоков, в первую очередь необходимо определиться с количеством необходимых для этого строительных материалов. К счастью, пенобетонные блоки гораздо легче рассчитать, чем любой другой материал (например, дерево или кирпич).

Блоки довольно большие и умещаются в один ряд — тут уместно сравнение с детскими кубиками. Итак, зная параметры будущего дома и параметры самих блоков, вы легко сможете точно рассчитать и заказать их ровно столько, сколько вам действительно нужно. Таким образом, Вам не придется переплачивать за лишний материал и за его доставку.

Пример расчета необходимого количества пеноблоков

Итак, сколько пеноблоков нужно для постройки дома? Расчет начинается с нахождения следующих исходных данных:

• периметр здания;
• высоты кладки;
• толщин стенок;
• Размер пеноблока.

В качестве примера рассчитаем, сколько блоков 600х300х200 миллиметров нужно для одноэтажного дома 10х8х2,7 метра (где 10 м – длина, 8 м – ширина, 2,7 м – высота здания) .

А вот пошаговая инструкция расчета:

• Периметр наружных стен вычисляем так — (10+8)*2=36 м (ширину дома прибавляем к его длине и умножить на два). Полученный результат умножаем на высоту здания и получаем общую площадь стен дома — 36*2,7=97,2 м².

• Далее находим площадь оконных и дверных проемов. Условно у нас будет 5 стандартных пластиковых окон (два окна размером 1770х1460 мм и три окна размером 1470х1460 мм) и 1 входная дверь.

1770*1460*2= 51,6

1470*1460*3= 64,3

51,6 + 64,3 = 11,6 м² площади всех окон. А так как оконные проемы должны быть немного больше самих окон, то можно смело округлять полученную площадь (11,6 м²) до 12 м².

Теперь что касается входной двери. Возьмите стандартную стальную дверь размером 99х208 мм. Для его установки нужен проем где-то 102х208 мм. Таким образом, площадь дверного проема, определяемая так же, как и площадь окон, составит примерно 2 м².

• Найдем общую площадь стен за вычетом окон и дверей — 97,2-12-2 = 83,2 м².

• Дальше — проще. Мы знаем, что строим из пеноблоков размером 600х300х200 мм, а толщина будущих стен 300 мм. Используя эти цифры, рассчитываем количество материала, которое понадобится для возведения стен дома. Для этого умножаем общую площадь стен, за вычетом окон и дверей, на толщину стен — 83,2*0,3=24,96 кубов пеноблока.
• Сколько штук пеноблоков размером 200х300х600 мм в одном кубическом метре? Для удобства расчета миллиметры переводим в метры, т.е. получается 0,2х0,3х0,6 м. Затем эти числа умножаем друг на друга – 0,2*0,3*0,6=0,036 кубометра один блок. 1/0,036 = 27,7 штук пеноблока в одном кубометре.

• Осталось только умножить 27,7 штук на 24,96 необходимых кубометров материала: 27,7*24,96 = 691,3 штук пеноблоков понадобится для постройки дома с указанными в начале параметрами.

Совет! На всякий случай (возможен брак, бой кладки, распиловка нескольких блоков при резке дверей и окон) заказывайте количество пеноблоков с минимальным запасом – не 691,3, а для ровного счета 700 штук.

А вот раствор для блоков берется из расчета 25-30 килограммов на кубический метр материала, то есть в нашем случае это 24,96*30=748,8 кг кладочного раствора.

Теперь вы можете самостоятельно рассчитать, сколько пеноблоков нужно для строительства дома вашей мечты! Зная исходные данные, таким же образом можно легко найти количество материала для строительства гаража, бани, внутренних перегородок и других конструкций.

Похожие статьи:

Сколько стоит пеноблочный дом

Цена строительства жилого дома из пеноблоков складывается из многих факторов, наиболее значимыми из которых являются следующие:

• Разработка индивидуальная или покупка готового проекта. Составление проектной документации – начальный этап любого строительства.

Кстати! Вы можете как приобрести типовой план будущего дома, так и заказать создание эксклюзивного проекта. Последний вариант, конечно, несколько дороже, но результат того стоит.

• Стоимость строительных материалов. Пеноблок, несмотря на отличные физико-технические свойства, значительно дешевле традиционного кирпича и камня. Зная, как рассчитать необходимое количество блоков на дом, можно легко узнать общую сумму, которую придется потратить на закупку и доставку материала.

• Закладка фундамента , возведение стен, устройство кровли. Примечательно, что для облегченной пеноблочной конструкции не требуется мощного фундамента, поэтому неплохо будет сэкономить на этом этапе строительства.

• Заработная плата рабочих. Следует отметить, что пенобетонные блоки довольно легкие и простые в монтаже – укладывать их одно удовольствие. Но для этого все же нужно иметь некоторые профессиональные навыки и опыт.

• Изоляционные и гидроизоляционные работы. При необходимости — гидро- и теплоизоляция стен, кровли, полов, внутренних перегородок, чердака (при наличии). При этом следует учитывать, что теплопроводность пеноблока довольно низкая. По этой причине утепление дома из пеноблоков не нанесет существенного ущерба вашему бюджету.

• Наружная и внутренняя отделка. Эту часть расходов лучше выделить в отдельную категорию, так как здесь на конечную сумму существенно влияют ваши личные пожелания.

Внимание! Стены из пеноблоков допускают самую разнообразную отделку всеми видами материалов: от обычной штукатурки и покраски, до облицовки сайдингом и декоративным камнем.

Сколько времени нужно, чтобы в срок построить дом из пеноблоков? Кладка стены из пеноблока происходит в несколько раз быстрее, чем, например, стены из кирпича, поэтому жилище из этого материала можно построить за считанные месяцы.

Вывод

Таким образом, общая сумма такого дома складывается из стоимости самого строительного материала и стоимости проведения целого комплекса работ. Зная примерные цены на все этапы строительства, а также рассчитав необходимое количество блоков, можно примерно узнать, во сколько вам обойдется это удовольствие.

Для получения более точной информации необходимо составить смету, а с этой задачей справится только специалист в данной области. В видео, представленном в этой статье, вы найдете дополнительную информацию по затронутой нами теме.

Расчет материала

СТЕНЫ:
Блоки пенобетонные (200х300х600мм) :
56,92 м³ x 2900 руб/м³	165068 руб.
Перемычки железобетонные 2ПБ 17-2-п (1680х120х140) :
12 шт. х 462 руб./шт.	5544 руб.
Перемычки железобетонные 2ПБ 13-1-п (1290х120х140) :
10 шт. х 383 руб./шт.	3830 руб.
Перемычки железобетонные 2ПБ 10-1-п (1030х120х140) :
4 шт. х 357 руб./шт.	1428 руб.
армирующая сетка для кладки (50x50x3 мм) :
33 м² x 102 руб./м²	3366 руб.
арматурные стержни Ø12 AIII :
0,2 ​​т x 37500 руб/т	7500 руб.
бетонная смесь B15-20 :
1,7 м³ x 4200 руб/м³	7140 руб.
пенополистирол экструдированный Пеноплэкс 35 :
0,6 м³ x 5100 руб/м³	3060 руб.
боковой профиль (3660×230 мм) :
157 шт. х 437 руб./шт.	68609 руб.
оболочка (40×25 мм) :
0,4 м³ x 6500 руб/м³	2600 руб.
антисептический раствор :
13 л х 75 руб/л	975 руб.
цементно-песчаный раствор :
3,7 м³ x 2700 руб/м³	9990 руб.
:
6,6 м³ x 3700 руб/м³	24420 руб.

ФУНДАМЕНТ:
песчаная подушка :
5,4 м³ x 850 руб./м³	4590 руб.
Блоки фундаментные ФБС 24-4-6 :
46 шт. х 3135 руб./шт.	144210 руб.
цементно-песчаный раствор :
1,7 м³ x 2700 руб/м³	4590 руб.
бетонная смесь B15-20 :
21,3 м³ x 4200 руб/м³	89460 руб.
арматура D10-12 AIII :
1 т х 37500 руб/т	37500 руб.
доски обрезные для опалубки :
0,7 м³ x 6500 руб/м³	4550 руб.
Рулонная гидроизоляция РКК-350 :
5 рулонов по 315 руб./рулон (10м²)	1575 руб.

КРЫШКИ:
Брус сосновый 170х100; 150×100 :
5 м³ x 7000 руб./м³	35000 руб.
гипсокартон КНАУФ (2500х1200х10) :
24 шт. х 260 руб./шт.	6240 руб.
Стальной профиль с крепежом :
203,9 п.м. x 49 руб./п.м.	9991 руб.
9Минеральная изоляция 1150 (Rockwool) :
17,6 м³ x 3700 руб/м³	65120 руб.
гидроизоляция (Тайвек Софт) :
169 м² x 68 руб/м²	11492 руб.
Полиэтиленовая пароизоляция :
169 м² x 11 руб./м²	1859 руб.
фанера FK 1525x1525x18 :
1,3 м³ x 19000 руб/м³	24700 руб.
Доски обрезные для чернового пола :
1,4 м³ x 6500 руб/м³	9100 руб.

КРЫША:
деревянные стойки (150×50 мм) :
3,7 м³ x 7000 руб/м³	25900 руб.
антисептический раствор :
54 л х 75 руб/л	4050 руб.
гидроизоляция (Тайвек Софт) :
167 м² x 68 руб/м²	11356 руб.
Шифер СВ-40 1750x1130x5,8 :
100 листов х 265 руб./лист;	26500 руб.
шиферные гвозди 4,0×100 :
7 кг х 70 руб/кг	490 руб.
фигурный конек (1000 мм) :
13 шт. х 290 руб./шт.	3770 руб.
доски обрезные 100×25 мм :
1,3 м³ x 7000 руб/м³	9100 руб.

10: 0,0,0,260; 0,290,260,260; 290,290,260,0; 290,0,0,0 | 5: 192,192,0,260; 192,290,57,57; 0,192,132,132; 192,290,57,57; 0,192,132,132; 192,290,57,57; 0,192,132,132; 192,290,57,57; 0,192,132,132; 192,290,57,57; 0,192,132,260; :167,75;167,141|2244:0,50;0,169;290,92|2144:79,0;79,260;224,260|2417:290,20|1927:224,-20

914 183,0 руб.

Только для Московской области!

Расчет стоимости работ

Хотите узнать сколько стоит построить свой дом и выбрать подрядчиков?

Оставьте экспресс-заявку и получите предложения от профессиональных строителей!

Кладка из пеноблоков с облицовкой из сайдинговых панелей и промежуточной теплоизоляцией

Стеновые из пеноблоков

В настоящее время пеноблоки являются очень распространенным, дешевым и экологически чистым кладочным материалом, который, по сравнению с другими бетонными блоками, характеризуется значительной капиллярностью и газопроницаемостью.

По нормам теплосбережения для средней полосы страны достаточно наружной стены из пенобетонных блоков сечением 0,40 м с наружной теплозащитой из стеклопластика, толщиной 50 мм.

Наружная отделка стен из пеноблоков должна способствовать отводу влаги из жилых помещений за пределы строения, в связи с этим недопустимо облицовывать стены из пеноблоков цементной штукатуркой, красить «недышащей составы, укрыть пенопластом.

Шпаклевку поверхности пенобетона производить только через 5-10 месяцев (а иногда и через сезон), в связи со значительной сжимаемостью пенобетонных блоков — от 2-3 мм на метр и реальным растрескиванием штукатурки, поэтому для оперативной внутренней обшивки домов из пеноблоков целесообразно использовать сухие гипсовые панели.

По теплоизоляционной способности, звукоизоляции, огнестойкости пеноблок многократно превосходит стандартный кирпич.

Из-за нюансов технологического процесса пенобетонные блоки (по сравнению с газосиликатными ), как правило, не производятся с достаточной точностью, в связи с чем их выкладывают на обычную цементную смесь. При этом наличие значительных швов раствора между блоками пенобетона наряду с увеличением стоимости работ провоцирует образование тепловых «щелей» и ослабление теплоизоляционных характеристик стены.

При возведении кладки из пеноблоков важно увязывать массу строительных тонкостей и правил, иначе вместо экономии на утеплении можно встретить сырые, очень холодные и даже просто небезопасные конструкции.

• Чрезмерно выступающий или неровный блок следует отшлифовать рубанком до нужного уровня в месте его установки.
• К монтажу первого ряда пенобетонных блоков следует подходить максимально внимательно, проверяя пузырьковый уровень при монтаже горизонта и вертикали стены.
• Для установки стержней арматуры на поверхности сложенных пенобетонных блоков болгаркой вырезаются канавки глубиной и шириной 30*30 мм, которые при укладке арматуры заполняются клеем для пенобетона блоки.
• Пеноблоки довольно легко сверлить, штробить, строгать, пилить обычной пилой, фрезеровать на стройке.
• По технологии зоны под подоконником и опорные зоны перемычек, а также следующие 4-5 рядов пеноблоков необходимо уложить армирующими сетками.
• По верхнему ряду пенобетонных блоков в деревянной опалубке производят армированный растворный пояс, слоем до 200 мм. С внешней стороны железобетонная стяжка утеплена 50-мм слоем экструдированного пенополистирола.

Сайдинг фасадный

Стоит знать, что сайдинговый профиль из ПВХ может иметь красивый внешний вид и служить долго только при строгом соблюдении инструкции по установке.

Профиль сайдинг поливинилхлоридный характеризуется самозатуханием при возгорании, не гниет, устойчив к погодным, биологическим, механическим воздействиям.

Сейчас продавцы винилового сайдинга (такие компании как: Varitek, FineBer, Holzplast, Mitten, Snowbird, Ortho, Vytec, Georgia Pacific, Gentek, Tecos, Nordside, Docke, AltaProfile) предлагают разнообразную палитру цветов и оттенков, позволяющую любому здание, чтобы сохранить свою оригинальность.

Сайдинг ПВХ под воздействием открытого огня только плавится, воспламеняясь при нагревании примерно до 400°С (для дерева: 230-260°С), немедленно гася при исчезновении источника пламени, при этом количество вредных для здоровья выделений составляет не более, чем при тлении деревянных конструкций.

В связи с тем, что профили сайдинга из ПВХ сильно различаются по размерам при колебаниях температуры, виниловые панели должны быть закреплены неплотно.

Типовыми строительными точками для возведения многослойной пеноблочной кладки с облицовкой фасада виниловым сайдингом и межслойным теплоизолятором будут:

• Несущая стена из пеноблоков толщиной 40 см выполняется на известковом растворе , при этом места опирания перемычек, углы стен, следующие 5-6 рядов блоков укрепляют кладочными сетками.
• Для подвески сайдинга по наружной поверхности кладки, предварительно обработанной антисептиком, устанавливаются сосновые лаги, выступающие на 5-7 см, с шагом 0,50-0,60 м.
• Ниши между стойками заполняются плитным термоэкраном из базальтового волокна (тип: П-175, Rockwool, П-125, Изовер, Изомин, Кнауф, Изорок, Урса, ПЖ-200), затем паропроводящей тканью натягивается на стеллажи для защиты от продувания и намокания (Ютавек, Тайвек, Изоспан).
• Поверх гидроизоляционного диффузионного полотна вдоль балок для создания вентилируемого зазора, через который из теплоизоляционного слоя удаляется влага, устанавливаются оцинкованные направляющие или деревянные бруски, выступающие на 3–4 см.
• На подготовленную обрешеточную конструкцию навешивается декоративный облицовочный слой винилового сайдинга.

Дополнительные правила крепления винилового сайдинга:

• При установке следующей полосы сайдинга защелкните ее за прицепной планкой с нижней планкой и, не натягивая, закрепите саморезами.
• Чтобы не мешать термическим сжатиям и растяжениям и, соответственно, не провоцировать точечную деформацию ПВХ-профиля, шурупы или гвозди следует вкручивать в ПВХ-сайдинг по центру имеющихся заводских отверстий.
• Отступы должны быть оставлены порядка сантиметра в местах ввода наружных сетей (труб, кабелей, кронштейнов, проводов), а также в местах сочленения планки сайдинга и арматуры (внутренний угол, Н -профиль, внешний угол, обшивка и т.д.), для компенсации теплового расширения и сжатия профиля сайдинга.
• Монтаж сайдинговых профилей осуществляется снизу вверх, причем сначала устанавливается скрытый начальный профиль.
• Недопустимо сильное притягивание шурупов в монтажные пазы, в связи с тем, что устанавливаемые профили сайдинга должны без усилий «ходить» в продольном направлении.
• Если нужно скрыть швы, то сайдинг лучше монтировать, начиная с задней части дома, продвигаясь к передней стене, и каждая следующая панель сайдинга будет надвигаться на предыдущую в укладываемом ряду, с нахлест на сантиметр, по этой же причине стыки, выполняемые для следующих рядов, должны быть смещены относительно друг друга.

Ленточный фундамент из железобетонных блоков

Бетонные блоки — традиционный строительный элемент, позволяющий быстро возвести фундамент коттеджа.

Применение того или иного размера строительного блока следует из сечения наружных стен дома. Толщина блочного фундамента может быть меньше кладки стен дома, потому что они намного прочнее. Для строительства индивидуального дома подходят железобетонные блоки толщиной 300 – 400 мм.

Блоки стеновые подразделяются на категории: «ФБВ» — с вырезом, «ФБС» — полнотелые, «ФБП» — пустотелые. Как правило, фундаментные блоки изготавливают высотой 550-650 мм, размер по горизонтали варьируется в пределах 90-240 см (ФБС-9 — ФБС-24), ширина 30-40-50-60 см.

При изготовлении блочного фундамента на сухих нескальных грунтах ФБС — блоки могут монтироваться непосредственно на выровненное основание строительной площадки.

На осушенных землях допускается выполнение ФБС — блоков без их армирования, но до и после кладки выполняется железобетонная стяжка сечением около 20 см с армирующей сеткой.

С целью увеличения площади основания фундамента, чтобы тем самым уменьшить дальнейшие деформации подстилающего грунта, строительные блоки монтируются на предварительно собранные блоки ФЛ.

Выбор строительных блоков в качестве материала фундамента часто мотивируется сжатыми сроками или возможностью работать круглый год.

В ситуациях, когда структура грунта неясна, рекомендуется для страховки вместо подушек ФЛ устраивать одинарную бетонную полосу.

На сегодняшний день фундамент из отдельных элементов по совокупности основных характеристик, в том числе: устойчивости к боковым нагрузкам и стоимости, уступает своему собрату — монолитному армированному основанию фундамента.

• Монтаж ФЛ-блоков следует начинать с угла дома, причем в первую очередь ФЛ-блоки укладывают под фасадные стены, а только потом за внутренние.
• Для подготовки (100-150 мм) из крупнозернистого песка или установленных опор ФЛ попеременно собираются ФБС — блоки, скрепленные цементным раствором.
• Сборка готовых блоков производится относительно углов, по перпендикулярным стенам, ориентируясь по теодолиту. Рядовые блоки укладывают вилочным погрузчиком на «подстилку» из цементной смеси.
• Установку следует начинать с размещения блоков-ориентиров на пересечении осей и по углам здания. К установке рядовых блоков приступают только после контроля ориентации крайних блоков по горизонтали и уровню.
• Положение в плоскости проверяют измерением линейного размера сторон фундамента и диагонального размера, а высотный уровень проверяют шланговым уровнем или теодолитом.
• Окна для прохода на нулевой уровень водопроводных и канализационных труб делаются с оставлением ниши между блоками с последующим бетонированием.

Пол деревянный

Полы из бруса, как правило, востребованы в загородном строительстве, благодаря доступности и простоте их устройства.

Под балки обычно используют хвойные породы дерева: лиственницу, ель, сосну, с остаточной влажностью не более 14%. Лучшим брусом является брус с соотношением сторон 7/5, например, 140 х 100 мм.

При расчете пиломатериалов для перекрытия нужно руководствоваться готовыми схемами, дающими зависимость размеров балочной конструкции от нагрузки и расстояния между несущими конструкциями; либо допустимо исходить из упрощенного правила, что ширина бруса должна быть не менее 0,042 длины пола, а толщина — 50÷100 мм, при промежутках между брусьями 50 — 100 см и нагрузке 150 кгс/кв. м.

При недостаче лаг заданного размера допускается применение досок, скрепленных саморезами, с сохранением общего размера.

Характеристика точек монтажа балочного перекрытия:

• Балочные балки устанавливаются в следующем порядке: в первую очередь крайние, а затем, с регулировкой по уровню, все остальные. Бревна необходимо подводить к стене не короче 0,15-0,20 м.
• Балки балки отодвигают от кирпичной стены не менее чем на 5 см, а зазор между дымовым каналом и балками должен быть не менее 40 см.
• в конструкциях из бревен края брусовых балок подшивают на манер конуса, а затем вбивают в готовый паз верхнего бревна на всю глубину стены.
• Торцы балок спилены под углом 60-70°, обработаны составом против гниения (Холзпласт, Акватекс, Сенеж, Биосепт, Дюлюкс, Пинотекс, КСД, Текс, Картоцид, Кофадекс, Биофа, Тиккурила, Текнос) и оборачивают битумным картоном, оставляя срез торца открытым, для защиты от возможного поражения гниением, возникающим при диффузии влаги в полость кирпича.
• В кирпично-блочных домах концы балок располагают в пазах стен, в которых конденсируется влага, поэтому между торцевыми частями балок и стеной делают воздух для вентиляции, а при достаточной длины паза устраивают еще один слой теплоизоляции.

Межэтажное перекрытие не нуждается в утеплении, перекрытие цокольного этажа теплоизолируется с устройством пароизоляционной мембраны поверх слоя утеплителя, а потолок верхнего уровня утепляется пароизоляционной пленкой под теплоизоляционным слоем защита.

Поскольку вопрос несущей способности балочных межуровневых перекрытий на практике снимается явным увеличением высоты балок и их количества, то ситуация с огнезащитой и звукоизоляцией усложняется.

Возможный прием повышения огнезащитных и противошумных свойств деревянных межэтажных перекрытий состоит из следующих этапов: через 300-400 мм крепятся металлические профили – обрешетка, на которую снизу подшиваются гипсоволокнистые листы.

Поверх изготовленной решетчатой ​​конструкции укладывается и прикрепляется степлером к балкам синтетическая пленка, на которую накладываются минераловатные плиты (Изорок, Роквул, Кнауф, Изовер, Изомин, Урса), толщиной 50 мм, с переходом к вертикальным краям балок, устанавливаются вплотную.

Кровля из листов шифера

Кровля укладывается на жесткую конструкцию из реек и стропильных ферм.

При строительстве малоэтажных зданий обычно выполняют 2-х и 3-х пролетную конструкцию со средними опорами и наклонными фермами крыши.

Расстояние между стропильными ногами в пределах 600-900 мм при сечении стропильных балок 5х15-10х15 см; опорные концы стропил опускают на мауэрлат сечением 10х10-15х15 см.

Пожалуй, асбестоцементный шифер – яркий пример кровельного материала, сочетающего в себе надежность и невысокую цену, и который при этом отличается хорошей звукоизоляцией, влагостойкостью и негорючестью.

К недостаткам асбестоцементного материала обычно относят неудобство его применения на неординарных кровлях, чернение при многолетней эксплуатации, ломкость при транспортировке во влажном виде. А еще, в последнее время появились заявления о кажущейся токсичности асбоцемента, из-за содержания в нем кристаллов асбеста. В связи с этим следует отметить, что асбестовое сырье отечественного производства качественно отличается от европейского и не представляет опасности, особенно при защите цементом.

Российские предприятия обычно выпускают 8-волновой шиферный лист размерами 175х113 см и массой около 16 кг, часто в состоянии, защищенном красителем на водной основе.

Готовую кровельную поверхность можно окрасить акриловым красящим составом, рекомендованным для шифера: Шикрил, Этер Аква (Виваколор), Акрем-Шифер, Полифан, Полифарб (Дебиза), Акрилакма-Шифер, Шифер-Колор, Дачбешихтунг (Дюфа), Kilpi (Tikkurila), которая продлевает срок службы асбестоцементного покрытия более чем в два раза.

Для асбестоцементных кровель ендовы и коньки обычно выполняются из стальных оцинкованных листов.

Кровли из волнистых асбестоцементных листов применяют в основном на одно- и двухскатных крышах и при уклонах элементов кровли не менее 20°, гарантированный срок службы качественно собранных шиферных листов 35. .. 40 лет.

Правила устройства кровли из асбестоцементных листов достаточно просты и заключаются в следующем:

• Поперек стропильных ног, с зазором 200300…400 мм300 мм, брусовой (5х5 см) настил или необрезной доски толщиной 25 мм забиты.
• Чтобы четыре угла соседних листов шифера не перекрывались и не образовывали трещин, у диагонально противоположных листов (внизу — вверху, вверху — внизу) срезаются угловые части, или шифер листы: первый и последний в четных рядах распиливаются, по длинной стороне на симметричные фрагменты, для будущей сборки со сдвигом на 1/2 полотна.
• В гребнях гофр с интервалом 400-500 мм и на расстоянии 80-100 мм от краев шиферного листа сверлят монтажные отверстия диаметром на 1-2 мм шире ноготь.
• Через готовые отверстия листы шифера прибивают к брускам или доскам обрешетки, начиная с нижнего ряда, шиферными гвоздями высотой 10 см с гидроизоляционными прокладками, в поперечном направлении — с нахлестом 12… 14 см, а по горизонтали — с нахлестом на волну.

Этот товар не зря широко используется в индивидуальном строительстве. Из него строят не только жилые дома, но и различные хозяйственные постройки – гаражи (подробнее см.), сараи, бани. Популярность во многом обусловлена ​​тем, что все работы можно выполнить, не прибегая к услугам профессиональных мастеров. Но вне зависимости от личного опыта каждый «частник» неизбежно сталкивается с проблемой, как рассчитать количество пеноблоков.

Еще на этапе планирования и подготовки к строительству необходимо тщательно просчитать все необходимые затраты, в том числе и на покупку данного материала. В конце статьи вы можете найти калькулятор пеноблоков, но все же технику нужно знать самому. Хотя бы для того, чтобы проверить правильность полученных расчетов, а, следовательно, и составления сметы, если эту работу проводил представитель компании, которая будет осуществлять строительство по Договору.

Даже если вы пользуетесь «сервисом», он может не учитывать некоторые особенности строящегося дома. Большинство калькуляторов не учитывают количество и параметры дверных и оконных проемов и ориентируются на «твердые» стены.

При расчетах нужно опираться на проект. Даже если его нет (например, для гаража), то за основу берутся размеры будущего строения.

Исходные данные

• Общая длина наружных стен дома и высота кладки.
• Межкомнатные перегородки (набор их размеров за вычетом размеров дверей).
• Толщина стенки. Для внешних и внутренних эти данные разные.
• Объем бракованной продукции. Часто это не учитывают, хотя в процессе доставки на строительную площадку некоторые пеноблоки приходят в негодность. Процент брака зависит от многих факторов (дорожные условия, удаленность), но есть некоторая статистика. Задайте этот вопрос специалистам.
• Плюс — небольшая наценка (обычно 5%), так как иногда, в зависимости от конфигурации места установки, придется вырезать и добавлять отдельные части изделий.

Все пеноблоки имеют одинаковую длину (если не изготовлены по специальному заказу). Они отличаются высотой (небольшой диапазон) и толщиной. Чтобы рассчитать, сколько пеноблоков нужно на дом, необходимо разделить все перегородки, стены и так далее на группы, в которых фигурируют изделия одинаковых размеров.

В каждом вычисляется общая площадь поверхности (общая длина x высота). Теперь посчитаем параметры всех проемов. Разница значений – это площадь пенобетонной кладки. Зная длину и ширину 1 блока, легко определить необходимое количество изделий заданных размеров. Если кладка ведется в 2 слоя (блоки небольшой толщины), то полученные данные требуют «х 2».

Руководствуясь этой информацией, не составит труда рассчитать необходимое количество пеноблоков независимо от того, как осуществляется монтаж изделий.

Онлайн калькулятор пеноблоков

При выборе подходящего материала для строительства дома важную роль играет конечная стоимость материалов, необходимых для возведения здания. Представленный на сайте калькулятор способен запустить дома за пару секунд.

Для того, чтобы рассчитать материалы и примерную стоимость строительства, необходимо ввести исходные данные будущего объекта в специальные формы, выбрать из выпадающего меню необходимые показатели и запустить процесс расчета.

В данной статье подробно рассмотрены основные характеристики дома, которые учитываются при оценке стоимости строительства дома. Так, интерактивный калькулятор используется для расчета количества и параметров возведения стеновых конструкций для жилых и нежилых помещений.

При расчете можно учитывать фронтоны, оконные и дверные проемы. Калькулятор предоставляет информацию о необходимом количестве основных материалов — таких как песчано-цементный раствор, кладочная сетка и их стоимость.

Значения, которые требует указать калькулятор, не всегда знакомы неопытному строителю, и данная статья призвана восполнить этот пробел. Ниже приведено описание основных материалов, используемых в строительстве, и их характеристики.

Пенобетон: основные сведения

Блоки из пенобетона — одна из разновидностей ячеистых пористых бетонов, в состав которой помимо воды входят цемент, песок и пенообразователь. Вспениватель является ключевым компонентом бетонной смеси для пористых блоков, ведь благодаря ему материал приобретает воздушные поры и становится легким и воздухопроницаемым.

Структура такого бетона называется ячеистой, поскольку содержит большое количество замкнутых воздушных пор, равномерно распределенных по всему объему материала.

Пенобетон – один из самых популярных строительных материалов. С его помощью выполняются основные работы:

• блочное возведение наружных стен,
• блочное строительство внутренних стен и перекрытий,
• использование в качестве теплоизоляционного материала,

Применение

• с целью звукоизоляции от внешнего шума.

Для использования калькулятора требуется определенная информация. В частности, калькулятор способен рассчитать пеноблоки для дома при наличии следующих исходных данных:

• размеры блока: длина, высота, ширина
• плотность материала (D)
• периметр здания (длина всех стен)
• высота угла стены
• толщина стенки
• толщина слоя кладочной смеси
• частота укладки кладочной сетки
• пеноблок стоимость за штуку

Размеры пенобетона

Размеры пенобетонных блоков зависят от утвержденного проекта и пожеланий заказчика. При выборе необходимого размера учитывается, какой тип стены будет возводиться с их помощью: монолитная, межкомнатная перегородка.

В зависимости от возможных нагрузок на стену, необходимой плотности и функций стены определяется размер пеноблока. Длина в этом вопросе показатель второстепенный, а вот ширина – основной. Именно толщина стены влияет на способность здания выдерживать нагрузки и выполнять тепло- и звукоизоляционные функции.

Стандартный размер пенобетонных блоков 200х300х600 мм (толщина х высота х длина). Блоки такого размера используются для наружных стен. Пенобетон с толщиной стенки 100 мм выбирается для возведения внутренних стен и называется полублоком.

Длина блока 600 мм регламентируется ГОСТ 21520-89. В большинстве случаев пенобетон выпускается именно такой длины.

Плотность материала

Прочность пенобетона зависит от его плотности. Плотность материала представлена ​​несколькими группами:

• Д300-Д500
• Д600-Д1000
• Д1000-Д1200

Группа D300-D500 относится к категории теплоизоляционных материалов и применяется для стен, уже построенных из других материалов.

Группа D600-D1000 входит в категорию теплоизоляционных и конструкционных материалов. Это означает, что данные бетоны можно использовать для утепления стен зданий, а также для возведения из них стеновых конструкций одно- и двухэтажных домов, а также для возведения стен внутри дома.

Бетоны Д1000-Д1200 применяются для возведения наружных стен домов этажностью от одного до четырех этажей. Такие материалы являются наиболее прочными и устойчивыми к механическим воздействиям.

Качество пенобетона оказывает огромное влияние на монументальность конечного здания. Из-за дешевизны и большой популярности его производят предприятия — большие и малые, кустарно-кустарные.

Из-за стремления к экономии в состав бетонной смеси включают опасные для здоровья человека компоненты, выбирают дешевые некачественные компоненты и изменяют состав бетона. В результате получается неустойчивый к механическим воздействиям материал, непригодный для несущих конструкций даже с маркировкой D1200.

Периметр здания

Чтобы узнать периметр будущего здания, необходимо воспользоваться схемой будущего проекта. При расчете нужно знать периметр наружных стен и внутренних.

Внешний периметр получается путем сложения длины всех наружных стен здания.

Внутренний периметр состоит из длины стен, которые делят дом на комнаты или участвуют в других интерьерных решениях.

При строительстве возможно использование одного и того же бетона для внутреннего и наружного строительства, но это значительно удорожает проект. Поэтому для наружных стен обычно используют пенобетон марки Д600-Д1200, а для внутренних — блоки и полублоки марки Д300-Д600.

Высота стены

Этот параметр определяется строго теми значениями, которые предусмотрены проектом дома. Строители рекомендуют приобретать пенобетон с запасом 10%, так как при транспортировке и обработке происходит поломка материала.

Толщина стены

При расчете толщины дома опять же следует обращаться к проекту, эти данные обычно закладываются на этапе проектирования. Здесь следует иметь в виду тот факт, что показатель толщины берется с учетом толщины кладочного шва.

Толщина кладочной смеси

При строительстве горизонтальные швы и стыковые соединения, выполненные из растворов стандартного назначения, обычно имеют толщину не более 15 мм, но не менее 6 мм. Следует учитывать, что шов толщиной более 20 мм сильно снижает звукоизоляционные качества пенобетона.

Частота использования кладочной сетки

Количество кладочной сетки измеряется в метрах. Применяется для дополнительного укрепления слоя пеноблоков, повышения монолитных качеств дома и общей прочности конструкции. Периодичность зависит от типа будущего дома, сложности его конструкции и вида пеноблоков.

Стоимость пеноблока

Стоимость пеноблока зависит от его толщины и плотности, а также от того, какие материалы использовались при его производстве. В среднем цена пеноблока стандартных размеров от 80 рублей за штуку.

Таким образом, чтобы рассчитать пеноблоки для дома, калькулятор должен учитывать все вышеперечисленные данные. Без них невозможно определить объем материалов и окончательную стоимость проекта. Большую часть данных можно получить из проекта будущего здания.

1. Интерактивный калькулятор строительства дома из газобетона необходим для выполнения расчетов строительных материалов, которые потребуются при строительстве объектов недвижимости — домов, бань, сараев, гаражей, подсобных помещений. В…

Пеноблоки – известный и известный строительный материал, применяемый для возведения стеновых конструкций. Материал представляет собой достаточно легкий бетон с пористой структурой. Часть…

2. Двадцать лет назад невозможно было найти частную сауну, построенную из каких-либо материалов, кроме дерева. Однако с появлением такого материала, как пенобетон, ванны и…

Это вопрос, который необходимо решить на подготовительном этапе строительства. Вы можете выполнить эту задачу несколькими способами:

использовать специальное программное обеспечение;

прибегнуть к помощи онлайн-калькулятора;

обратиться с вопросом к специалисту или более опытному другу;

сделай все сам.

Данная статья расскажет, как правильно рассчитать количество пеноблоков на дом самостоятельно.

Что учитывается при расчете пеноблоков для строительства дома?

Внимание! Чтобы правильно рассчитать строительство дома из пеноблоков, нужно заранее определить размеры всех стен, как внешних, так и внутренних, а также учесть размеры самого пеноблока. Первым делом необходимо рассчитать необходимое количество материала по периметру здания, а затем рассчитать необходимое количество блоков, которое необходимо для возведения внутренних стен.

Вернуться к содержанию

Как рассчитать необходимое количество материала в один ряд по периметру здания?

Предположим, есть здание с четырьмя стенами. Длина одной стены 10 м, а высота 3 м. Для начала нужно найти количество пеноблоков в одном ряду по периметру. Для этого необходимо рассчитать общую длину четырех стен, в данном случае она равна 40 м. Найденное значение необходимо разделить на длину одного блока. Допустим, в данном конкретном случае используются материалы размерами 0,2 м х 0,3 м х 0,5 м (высота, ширина, длина). Вам просто нужно разделить 40 на 0,5. В результате получается число 80. Оно отображает необходимое количество строительного материала для возведения первого ряда строения с длиной стены 10 м.

Подсчет количества строк

Эта математическая операция еще проще предыдущей. Для этого нужно разделить значение высоты стены на значение высоты блока. Как было сказано выше, в данном случае высота стены 3 м, а высота блока 0,2 м. Частное этого деления равно 15, значит, для получения конструкции высотой 3 м необходимо выложить 15 рядов пеноблоков.

После расчета количества материала в ряду и количества рядов вам нужно только перемножить эти два значения. Умножаем 80 на 15, получается 1200. Это количество материала необходимо для постройки дома по заданным параметрам. Теперь вопрос, как рассчитать пеноблоки для дома, перед вами больше не возникнет.

Следует помнить, что в здании также есть дверные и оконные проемы, и поэтому итоговое количество пеноблоков будет несколько меньше цифр, полученных после расчета.

Внимание! Если здание имеет некоторую архитектурную сложность, то нужно замерять его части по отдельности, а затем суммировать полученные данные.

Как правильно выбрать пеноблок?

Чтобы свести к минимуму потери материала при резке и использовании, необходимо сделать правильный выбор блока. Как рассчитать пеноблоки для дома, конечно, вопрос сложный, но по важности он не уступает вопросу выбора стройматериалов.

При покупке необходимо придерживаться следующих правил:

Необходимо тщательно проверять геометрию блоков. Качественный пеноблок должен иметь ровную структуру и не иметь углублений. Для проверки материала достаточно построить небольшую конструкцию из двух-трех блоков – она должна получиться устойчивой. Ровная поверхность блока позволяет экономить раствор при строительстве.

Материал должен быть проверен на наличие трещин. Если таковые имеются, то пеноблок некачественный. Возможно, при его изготовлении не была соблюдена технология сушки. Приобретать такие изделия не стоит, так как некоторые блоки будут рассыпаться еще при транспортировке.

Также стоит обратить внимание на цвет изделий. Он должен быть серым с некоторыми отклонениями в сторону светлых или темных тонов. Если цвет не соответствует указанному ранее, то характеристики товара изменены, а может и вовсе продавец выдает газоблоки за пеноблоки.

Перед покупкой необходимо знать плотность материала. Пеноблоки, которые используются для частного строительства, должны иметь плотность от 700 до 1000 кг/м³.

Также стоит посмотреть на сколотый пеноблок. В качественном материале пузырьки имеют сферическую, а не эллиптическую форму.

Еще одним важным показателем является твердость материала. Для проверки достаточно потереть друг о друга два фрагмента пеноблока. Если блоки рассыпаются, значит, производитель решил сэкономить и не соблюдал необходимое соотношение сырья при изготовлении.

Как построить надежное здание из пеноблока?

Чтобы избежать различных проблем со структурой этого материала, нужно не только сделать правильный расчет строительства дома из пеноблоков, но и знать некоторые нюансы его возведения.

Нет необходимости утеплять здание изнутри. Необходимо сделать наружную изоляцию. Если это условие не будет соблюдено, водяной пар начнет конденсироваться внутри стен, в результате чего конструкция быстро придет в негодность.

Также необходимо гидроизолировать фундамент перед применением пеноблоков. Эта мера предотвратит попадание воды в основание конструкции, увеличив срок ее службы.

Не торопись. За рабочий день достаточно выложить 4-5 рядов блоков. В этом случае лучше не перерабатывать.

Каждые два ряда пеноблоков необходимо армировать. Эта операция необходима для защиты здания от растрескивания.

Лучше использовать клей, а не раствор. Так вы сможете не только сэкономить время, но и создать более тонкий и эстетичный шов, а также сэкономить на утеплении.

Стоимость пеноблоков

Стоимость строительства пеноблочного дома напрямую зависит от стоимости строительных материалов. Цена на пеноблок формируется с учетом следующих факторов:

размеры;

плотность;

производственная компания.

В среднем один пеноблок будет стоить 130 р, а один м³ этого материала будет стоить до 3000 р. Для кладки одного м³ блоков потребуется около 25 кг клея, который стоит 200-300 рублей.

Каждый мечтает о собственном доме, многие, преодолев все преграды, вплотную подходят к осуществлению своей мечты, определившись со строительной площадкой, планом будущего дома, материалами, которые потребуются для строительства и отделки , и даже приготовив кошку, чья мягкая лапка по традиции должна первой шагнуть в новое жилище. Осталось сделать немного, узнать, как рассчитать, сколько пеноблоков нужно для строительства дома, какие размеры будут оптимальными и, наконец, все построить.

Перед началом подсчета необходимо определиться с исходными расчетными параметрами и допусками, то есть нужен точный план здания со всеми размерами, количеством и типом дверей и окон. Следует предусмотреть возможные потери при повреждении пеноблоков при транспортировке, строительстве, а также возможный брак.

Необходимо заранее решить, чем потом будет обшиваться дом, и какой теплоизоляционный материал (если его планируется использовать) предполагается использовать.

В расчетах также должны учитываться климатические условия местности, для которых желательно рассчитать, какая толщина стен и, соответственно, размеры пеноблоков потребуются для обеспечения сохранности тепла внутри дома, соблюдать с требованиями соответствующих СНиП, и обеспечить комфортное проживание.

Расчет толщины стен

Часто можно встретить совет о том, что пеноблоки популярного размера 200х300х600 мм в сочетании с дополнительным утеплением достаточны для подавляющего большинства регионов России. Можно принять это на веру, но учитывая, что мы строим для себя, а потом сами будем жить в доме, проверить эту рекомендацию не сложно, а может и нужно.

Для возведения стен в частном малоэтажном строительстве требуется применять пеноблоки плотностью 600-800 кг/м3, их коэффициенты теплопроводности:

• D600 — 0,14 Вт/(м* °С)
• D700 — 0,18 Вт/(м*ºC)
• D800 — 0,21 Вт/(м*ºC)

В случае облицовки кирпичом учитываем его теплопроводность – 0,56 Вт/(м*ºC). Согласно требованиям СНиП сопротивление теплопередаче наружной стены должно быть не менее 3,5 °С*кв.м/Вт. Теперь можно рассчитать толщину пенобетонной стены, которая обеспечит требуемые характеристики, по формуле R=d/λ, где R=3,5 (из СНиП), d – толщина стены, λ – суммарная теплопроводность материалов.

Для расчета λ, зная значения для пеноблока и кирпича, переводим все значения в метры, принимаем, что кладка будет шириной 120 мм, то есть 0,12 м, мы получаем: 0,12/0,56=0,21 для теплопроводности кирпича. Тогда конечное значение толщины будет: (3,5 — 0,21) * 0,14 = 0,46 м или не менее 460 мм. Много, но если вы используете утеплитель, например, минеральную вату толщиной 50 мм с коэффициентом теплопроводности 0,046, то сначала пересчитываем для него значение: 0,05/0,046 = 1,09.

Минеральная вата между пенобетонными блоками и кирпичом

Окончательная формула расчета толщины стены теперь будет выглядеть так: (3,5 — 0,21 — 1,09) * 0,14 = 0,30 м, то есть использование теплоизоляционного материала может значительно уменьшить толщину стен и подтверждает, что рекомендация использовать блок 200х300х600 мм вполне справедлива.

Сколько пеноблоков марок Д700 или Д800 нужно для строительства дома, рассчитываем аналогично. Чем выше плотность, тем больше теплопотери, но больше механическая прочность пеноблоков. Так, без учета слоя утеплителя, при использовании Д800 расчетная толщина будет уже 690 мм.

Эти цифры достаточно приблизительны и рассчитаны исходя из значений для регионов Москвы и Санкт-Петербурга. В целом они применимы практически к любому региону страны, но учитывая климатические особенности регионов севера с низкими зимними температурами, либо юга с более мягким климатом, возможно, придется внести коррективы, уделив больше внимания стеновым изоляция, их толщина.

Расчет количества пеноблоков

Определившись с размерами, рассчитываем, сколько пеноблоков нужно на одноэтажный дом, например, 150 кв.м. Размером 10х15 и высотой 2,8 м с одной внутренней несущей и двумя ненесущими стенами. Предположим, что будет одна входная дверь размером 0,9х2 м, 4 окна размером 1420х1460 мм каждое, 2 межкомнатные двери на несущую стену размером 0,8х2 м.

Как мы уже определили, для наружных стен используем пеноблоки размером 200х300х600 мм, для внутренних несущих стен можно использовать блоки толщиной 200 мм (можно использовать те же блоки, но установить их на короткая сторона), а для перегородок используем блоки размером 100х300х600 мм.

Итак, определим, сколько стоит дом в 150 кв. метров нужно пеноблоков:

1. Необходимо рассчитать периметр дома: 2 стены по 10 и 2 по 15 метров дают в сумме 50.
2. Теперь нужно вычислить площадь: умножаем 50 м на высоту 2,8 м — получаем 140 кв. м.
3. Добавляем внутреннюю несущую стену, уменьшая ее длину на общую толщину двух наружных стен: 10 м — 0,6 м = 9,4 м, ее площадь 26,3 кв.м. Общая площадь пяти стен составляет 166,3 квадратных метра. м.
4. Рассчитываем площадь входной двери — 1,8 кв.м. Площадь окон – 8,3 кв. м, а площадь межкомнатных дверей 3,2 кв.
5. Общая площадь несущих стен здания с учетом дверей и окон составляет 153 кв. м.
6. Рассчитываем площадь пеноблоков для наружных стен: 0,2 м * 0,6 м = 0,12 кв.м.

Не учитываются зазоры между блоками для раствора или клея. Технология монтажа стен из пеноблоков в тему статьи не входит, но, учитывая точность соблюдения их геометрических размеров, вместо традиционного раствора следует использовать клей.

Чем меньше зазоры, тем лучше, так как они являются хорошими «мостиками» для проникновения холода в дом, поэтому толщиной швов в несколько миллиметров можно пренебречь.

Приобретать пеноблоки необходимо с некоторым запасом, учитывая их возможное повреждение при транспортировке или строительстве.

Мы показали алгоритм, как рассчитать, сколько пеноблоков нужно на планируемый к постройке дом. Предлагаем рассчитать их количество для внутренних стен, перегородок или для второго этажа самостоятельно, либо можно воспользоваться онлайн-калькуляторами. Сколько нужно пеноблоков на дом 100 кв.м, с другими размерами и количеством окон, дверей, внутренних стен, перекрытий? Расчет производится таким же образом, и не забывайте, что лучше, если останется несколько блоков, чем они закончатся до завершения стен дома.

Рассчитать необходимое количество стройматериалов можно немного по-другому. Подсчитав их количество в один ряд по всему периметру, затем определив количество рядов и перемножив два значения, находим результат. Полученное количество блоков можно преобразовать в площадь, уменьшить размер окон, дверей. Результат должен быть таким же.

Вывод

В продаже можно найти блоки нескольких размеров. При выполнении расчета можно ориентироваться на разные их размеры, увеличивая толщину, что позволит использовать более дешевый утеплитель или вообще отказаться от него. Проведя несколько расчетов и определив стоимость материалов, можно будет выбрать оптимальный как с точки зрения финансовых вложений, так и трудозатрат на строительство. Надеемся, что, получив окончательные цифры, мечта о доме станет еще ближе к воплощению.

В контакте с

Строительство дома начинается с составления подробного плана мероприятий и проекта самого объекта, в котором указываются размеры будущего здания и материалы для строительства. Далее следует произвести расчеты необходимого строительного материала для вашей постройки, в соответствии с тем, что вы выберете: дерево, кирпич, газобетон, пеноблок или что-то другое. Этим занимается подрядчик, если вы не решили строить собственный дом. Тогда все эти вопросы ложатся на ваши плечи, и вам придется рассчитывать необходимый объем стройматериалов, их закупку и доставку.

На сегодняшний день популярно именно строительство из пеноблоков, ведь постройка не дорогая, но при этом не уступает по качеству кирпичу или дереву. Этот материал имеет отличные характеристики и стоит недорого.

Что такое пеноблоки?

Это блок из пенобетона с добавлением воды и песка, который обычно выпускается размером 30х40 см (но могут быть и другие размеры). Хотя это, по сути, бетон, но такие блоки могут плавать на поверхности воды и не тонуть. На фото дома из пеноблоков можно увидеть их внешний вид.

Бывает, что непросвещенный в плане строительства человек путает газобетон и пенобетон. Но это разные материалы, которые существенно отличаются по стоимости и качественным характеристикам. Пеноблоки более влагостойкие, и цена на них ниже, чем на газобетонные блоки, а сам монтаж простой и занимает немного времени.

Сколько пеноблоков нужно для дома? Как рассчитать необходимую сумму?

Для того, чтобы начать строительство собственного коттеджа, вам нужно рассчитать, сколько частей вам нужно купить. Продажа основана на кубических метрах, поэтому вы должны определить объем в кубических метрах вашего дома. Обычно этим занимается подрядчик, но вы сами должны знать, на какое количество материала рассчитывать и сколько денег на это выделить, чтобы потом не покупать его и не переплачивать за лишние блоки.

Этот материал достаточно легко распиливается или раскалывается на несколько частей, которые с успехом можно использовать для кладки, не требующей их закупки с большим запасом. И даже если несколько деталей сломаются при транспортировке, их тоже можно использовать в строительстве. Но при расчете количества заказа учитывайте тот фактор, что вы можете потерять несколько блоков материала из-за повреждения.

Если самостоятельно произвести расчет не получается, на помощь придет онлайн-калькулятор пеноблочного дома. Вам нужно будет ввести все исходные параметры для вашего здания, и программа выдаст вам результат. Хотя с этим вполне можно справиться и самостоятельно – нужно лишь определиться с толщиной стены, ее высотой, размерами будущих окон и дверей, их количеством.

Выполняем расчет пеноблока для дома

Способ первый:

1. Разделим стены на группы по их толщине, чтобы было проще рассчитать необходимое количество материала: внутренние и наружные несущие, ненесущие и т.д. Это необходимо для того, чтобы определить какого размера пеноблоков понадобится больше, ведь несущие наружные и внутренние стены должны быть толще, что требует закупки элементов определенного размера. Ненесущие внутренние стены можно построить из более мелкого материала.
2. Измеряем длину всех стен по периметру, а также по подгруппам. Здесь мы вычисляем площадь будущих окон и дверей, чтобы вычесть ее из общей суммы.
3. Перемножаем высоту стен, их длину и толщину, чтобы рассчитать пеноблоки для дома и узнать общий объем кладки.
4. После этого можно рассчитать количество пеноблоков, которое необходимо приобрести. Для этого делим объем всего дома на объем отдельного блока, получаем, сколько нужно купить материала. Чтобы быть более уверенным, что его хватит, увеличим это число примерно на 5% (это небольшой запас блоков, которые могут сильно повредиться при доставке и потребовать их замены).

Таким образом, мы провели расчеты с расчетом объема всего дома, либо можно использовать другой метод.

Способ второй:

1. Измеряем периметр здания. Складываем результаты длин всех сторон вместе. Например, 26 м.
2. Полученное значение необходимо разделить на длину одного блока материала. Получается величина, определяющая, сколько пеноблоков будет располагаться по периметру здания в одном ряду. Периметр 26м: 0,6м (длина пеноблока) = 43,3 — количество блоков в одном ряду.
3. Далее вам нужно рассчитать, сколько рядов будет в вашем здании. Для этого вам нужно высоту стены вашего дома разделить на высоту пеноблока, который вы используете. Например, высота 3м:0,2м (высота блока) = 15 рядов.
4. Результат, полученный от предыдущего действия, необходимо умножить на число, определяющее, сколько пеноблоков находится в одном ряду по периметру здания:

15 * 43,3 = 649,5 — общее количество блоков на все здание.

А вот эта цифра указывает количество пеноблоков на здание без учета дверей и окон. А это существенное изменение, которое также можно рассчитать для каждой из стен и вычесть либо в конце, либо даже при первоначальных расчетах периметров и высот стен. Но не забудьте приобрести материал с некоторым запасом на случай порчи (около 5%).

Расчет количества пеноблоков на дом – одна из задач, которую необходимо решить перед началом строительства. Сделать это можно несколькими способами: воспользоваться специализированными программами, онлайн-калькуляторами, обратиться за помощью к более опытным товарищам или положиться на собственные силы и сделать все самостоятельно. Предлагаем ознакомиться с поэтапным расчетом строительства дома из пеноблоков в этой статье.

Что учитывается при расчете пеноблоков для строительства дома?

Чтобы правильно рассчитать строительство дома из пеноблоков, необходимо знать длину, толщину и высоту всех стен (внешних и внутренних) и одинаковые размеры одного пеноблока. Сначала нужно рассчитать необходимое количество пеноблоков по периметру здания, а потом уже приступать к поиску количества материала для внутренних стен.

Расчет количества пеноблоков в один ряд по периметру здания

Предположим, есть дом с четырьмя стенами, размерами 10×10 метров и высотой 3 метра. Для начала нужно найти количество блоков в одном ряду по периметру. Для этого рассчитывается общая длина стен (10+10+10+10=40). Полученное значение делят на длину одного пеноблока. Давайте использовать блоки размером 20 см х 30 см х 50 см (В*Ш*Г). Затем нужно разделить 40 на 0,5 (50 сантиметров надо перевести в метры). Получаем число 80. Именно столько блоков понадобится для выкладки первого ряда дома размерами (10×10 метров) по периметру.

Подсчет количества строк

Количество строк найти несложно. Для этого значение высоты стены делится на высоту пеноблока. Высота нашего блока двадцать сантиметров, а стены три метра. Следовательно, нужно разделить 3 на 0,2 (переводим сантиметры в метры), получаем 15. 15 рядов надо выложить, чтобы получить высоту дома в три метра.

Нахождение общего количества пеноблоков

Количество блоков в одном ряду и количество найденных рядов. Остается только перемножить эти значения и получить общее количество стройматериала для строительства дома. Итак, умножаем 15 на 80, получаем 1200. Именно столько блоков потребуется, чтобы выложить наружные стены высотой три метра и размерами (Ш*В) 10×10,9.0005

Кроме стен в домах есть оконные и дверные проемы, поэтому количество материала можно уменьшить.

Если дом имеет сложные архитектурные формы (стены с закруглениями и т.п.), то все его части обмеряются отдельно, суммируются, а затем подсчитывается количество блоков.

Если у вас уже есть дом и вы решили немного расширить площадь, то рекомендуем вам ознакомиться со строительством пристройки к дому из пеноблоков. Статья содержит пошаговые инструкции по сборке расширения.

Стоимость пеноблоков

Цена блоков зависит от их размера, плотности, производителя и некоторых других параметров. Средняя стоимость одного блока 90-130 рублей, а одного кубометра продукции 2500-3000 рублей. Мешок клея для пеноблоков (килограмм 25) будет стоить 200-300 рублей. На укладку одного кубометра пеноблоков потребуется примерно 25-28 килограммов клея.

Как рассчитать стоимость дома из пеноблоков?

Расчет стоимости дома из пеноблоков зависит от нескольких параметров:

• Местонахождение
• Тип инфраструктуры
• квадратов
• Количество этажей
• Дополнительные материалы
• Квалификация рабочей силы и другие факторы

Средняя стоимость строительства дома из пеноблоков составляет 13 000-16 000 рублей за квадратный метр. Если вы планируете строить, вы можете сэкономить деньги, выделенные на рабочих. Однако, если у вас нет должного опыта, то мы не рекомендуем этого делать. В процессе строительства можно допустить множество ошибок, за которые придется заплатить дополнительную цену. Главное правильно выбрать компанию-разработчика.

Видео как рассчитать пеноблоки для дома

Что выгоднее строить: кирпич или газобетон?

Проблемы со строительством загородного дома своими силами могут начаться уже на самом первом этапе – когда здание только проектируется. Мало того, что вам нужно будет самостоятельно учесть все нюансы, вам также потребуется просчитать все расходы, связанные с приобретением стройматериалов. Мы поможем вам в этом вопросе – научим, как рассчитать необходимое количество пенобетонных изделий для дома.

Стадия проектирования

Именно поэтому нужен качественный проект, учитывающий все малейшие нюансы.

• Для начала необходимо определиться с общей площадью здания, это важно как на этапе возведения фундамента, так и при проектировании второго этажа или чердачного помещения. На небольших участках лучше строить узкие многоэтажные дома, достаточно корпуса 7 на 7 или 8 на 8 м .
• Расчет внутренних поверхностей так же необходим, как и расчет опорной поверхности. Не забывайте, что в двухэтажном доме обязательно 1-2 несущие перегородки, чтобы нагрузка на второй этаж не была столь критической для здания.
• На этапе проектирования важно сразу определить количество оконных и дверных проемов, чтобы учесть полученные данные для расчета.

Внимание! Не менее важная часть – это коммуникации, но они не несут денежной нагрузки на покупку материалов, поэтому о них говорить не будем.

Самостоятельный расчет

Теперь, когда вы знаете, на что следует обращать внимание изначально, можно переходить к наглядному примеру, иначе вы просто не сможете рассчитать, сколько пеноблоков нужно на дом.

Берем за основу двухэтажный дом с высотой каждого этажа 3 м, длинами сторон 7 на 8 м, расположение внутренних стен повторяется, только на первом этаже одна несущая, а на втором все сделано из облегченных блоков. Для фасадных стен будем использовать блоки размерами 600х250х400 мм (ДхВхШ).

Для информации! В интернете есть калькулятор – сколько пеноблоков нужно на дом с ним легко посчитать, но он не учитывает особенности вашего строения. Например, в систему подсчета не входят внутренние стены и межкомнатные перегородки.

• В первую очередь необходимо определить общую площадь — 7+7+8+8=30 погонных метров занимают наши фасадные стены.
• Прибавляем сюда внутреннюю перегородку из пенобетона 8 — 0,8 (толщина двух фасадных стен, так как перегородка расположена между ними) = 7,2 + 30 = 37,2 п.м. общая длина стен первого этажа.
• Теперь переводим все в квадратные метры, для этого результат умножаем на высоту — 37,2 х 3 = 111,6 м2.

Внимание! Хотя межкомнатная перегородка будет меньшей высоты, минимальный запас нам не помешает.

• Осталось определить общую площадь первого этажа в кубах, для этого умножаем квадраты на толщину стен — 111,6 х 0,4 = 44,64 м3.

• Нам нужно узнать какой объем у одного строительного блока — 0,6 х 0,25 х 0,4 (перемножаем все стороны произведения) = 0,06 м3.
• Теперь нужно общую квадратуру разделить на результат одного блока — 44,64/0,06 = 744 штуки.

Этот результат проверяется следующим образом:

• 1 квадратный метр делим на объем 1 пенобетонного блока, в итоге получаем примерно 17 штук.
• Умножаем это число на общую площадь — 17 х 44,64 = 758 штук.

Допускается разница, полученная в расчетах, не более 5%, и это количество блоков уходит в резерв.

Статьи по теме:

Включая все отверстия

Но это еще не все. Чтобы рассчитать, сколько пеноблока нужно на дом, необходимо учитывать площадь оконных и дверных проемов. Ведь если уж экономить, то экономить правильно — чтобы затраты были как можно меньше. Цена (себестоимость) пеноблоков за 1 куб.м составляет около 900 руб. Сколько пеноблоков в кубе? Это зависит от размера блока.

• Итак, считаем количество окон и дверей.
• Количество дверей умножаем на площадь проема — 5 х 2,25 (стандартные размеры окна 1500х1500) = 11,25 м2.
• К результату прибавляем площадь двери (две) — 11,25 + 3,2 = 14,45 м2.
• Из общей площади вычесть результат — 111,6 — 14,45 = 97,15 м2.
• Переводим в кубометры — 97,15 х 0,4 = 38,86 м3.
• Делим на объем одного блока — 38,86/0,06=648 штук.

Как видите, экономия составляет почти 100 пеноблоков, а это около 6 кубометров, то есть если перевести в деньги, то чуть больше 4000 рублей.

Перегородки внутренние

• На первом этаже перегородка длиной 3,2 м, к которой прибавляем внутренние стены второго этажа — 3,2 + 7,2 + 3,5 = 13,9 п.м.
• Высота перегородок чуть меньше, чем несущих стен, в зависимости от толщины перекрытия и напольного покрытия, например, принимаем 2,7 м — 13,9 х 2,7 = 37,53 кв.
• Теперь переводим в кубометры — 37,53 х 0,2 (толщина пеноблока для перегородок 200 мм) = 7,506 м3.

• Необходимо рассчитать объем одного пенобетонного изделия для внутренних стен — 0,6 х 0,3 х 0,2 = 0,036 м3.
• Рассчитываем общее количество пеноблоков – 7,506/0,036=209 штук.

Здесь также можно сэкономить на дверных проемах:

• Всего получается 5 межкомнатных дверей — 5 х 1,3 (площадь проема) = 6,5 м2.
• Из общей площади вычесть результат — 37,53 — 6,5 = 31 м2 (округлить в большую сторону).
• Исходя из этого вычисляем кубометры — 31 х 0,2 = 6,2 м3.
• Делим на объем 1 известного нам изделия — 6,2/0,036=172 шт.

Как видите, экономия может составить порядка 40 пеноблоков, а если учесть экономию на несущих изделиях, то получится приличная сумма.

Анкеры для кирпичной облицовки | MASONPRO

Применение металлических шпилек:

СТАНДАРТНЫЙ 2-КОМПОНЕНТНЫЙ (для поверхностного монтажа/неизолированный)

Тип III

Для поверхностного монтажа/анкерное крепление при растяжении/без жесткой изоляции полости.

Доступен в:

• Стандарт 14 Калибр x 1-1/4″ x 6″

Стандартная отделка:

• Горячее погружение

Лист технических данных — стандарт SDS Hot Dip LEED
Купить в Интернете

Лист технических данных — сейсмостойкий
*Примечание. Код больше не требует сейсмостойкости!

Треугольные стяжки

Встраиваемые треугольные стяжки, совместимые с анкерами типа III.

Доступен в:
Стандартный диаметр 3/16″ (0,187 дюйма) x длина

• 3/16″ x 3″
• 3/16″ x 4″
• 3/16″ x 5″
• 3/16″ x 6″
• 3/16″ x 7″
• 3/16″ x 9″
• 3/16″ x 11″

Стандартная отделка:

• Горячее погружение

Лист технических данных — стандарт SDS Hot Dip LEED

Лист технических данных — сейсмостойкий
*Примечание. Код больше не требует сейсмостойкости!

RJ711

(Стандарт)

Накладной монтаж/анкерное крепление/без жесткой изоляции полости.

Доступен в:

• Стандартный калибр 14

Стандартная отделка:

• Горячее погружение

Лист технических данных — стандарт SDS для горячего погружения LEED

Приобрести онлайн

Лист технических данных — сейсмостойкий
*Примечание. Кодом больше не требуется сейсмостойкость!

СТАНДАРТНЫЙ 2-КОМПОНЕНТНЫЙ (с положительным контактом/неизолированный)

Тип III X

(Анкерный болт или сейсмостойкая система)

Быстро и легко устанавливается на наружные стены с кирпичной облицовкой. Обеспечивает надежный контакт с металлическими шипами. Передает сжимающие нагрузки на опору из стальной шпильки.

Доступен в:

• Стандартный калибр 14

Стандартная отделка:

• Горячее погружение

Лист технических данных — стандарт SDS для горячего погружения LEED

Лист технических данных — сейсмостойкий
       *Примечание. Кодом больше не требуется сейсмостойкость!

HCL 711

(Стандарт)

Поверхностный/штыревой положительный контакт со шпилькой без изоляции.

В наличии:

• Стандартный калибр 14

Стандартная длина изолирующего участка:

• Применение в неизолированных полостях

Стандартная отделка:

• Горячее погружение

Лист технических данных – стандарт SDS для горячего погружения LEED

Лист технических данных – сейсмостойкий
*Примечание: кодом больше не требуется сейсмостойкость!

СТАНДАРТНЫЙ 2-КОМПОНЕНТНЫЙ (для поверхностного монтажа с изоляцией полости)

RJ711

(металлическая шпилька с полостью)

Для поверхностного монтажа/анкерное крепление при растяжении/с жесткой изоляцией.

Доступен в:

• Стандартный калибр 14

Стандартная длина изолирующего участка:

• Применение в неизолированных полостях
• 1″ жесткая изоляция полости
• 1-1/2″ жесткая изоляция полости
• 2-дюймовая жесткая изоляция полости
• Жесткая изоляция полости 2-1/2″
• 3-дюймовая жесткая изоляция полости

Стандартная отделка:

• Горячее погружение

Лист технических данных – стандарт SDS Hot Dip LEED

Лист технических данных – сейсмостойкий
*Примечание: кодом больше не требуется сейсмостойкость!

СТАНДАРТНЫЙ 2-КОМПОНЕНТНЫЙ (Положительный контакт с изоляцией полости)

SURETIE Thermal – Стандартный

SureTie Thermal – Металлический каркас
– Допускается прямой контакт со стальной опорой 19 917– Нагрузки на сжатие и растяжение в облицовке передаются на стальную опору

– Помогают удерживать изоляцию на месте

Лист технических данных

SureTie Thermal – CMU/бетон
– Допускать положительный контакт с CMU/бетоном
– Нагрузки на сжатие и растяжение шпона передаются на подложку
– Помогают удерживать изоляцию на месте

Лист технических данных

SureTie Thermal – Деревянный каркас
– Обеспечивают положительный контакт с деревом
– Нагрузки сжатия и растяжения шпона передаются деревянной стойке
– Помогают удерживать изоляцию на месте

Лист технических данных

Термошайба SureTie – Дополнительно
-2″ диам. шайба с цельной конструкцией крышки (без замочных скважин).
— Предотвращает проникновение воздуха, ветра и влаги.

Лист технических данных

SURETIE Thermal – широкий паз (WS)

SureTie WS Thermal – металлический каркас
– Разработан с широким пазом для установки регулируемого двойного крюка WS
– Обеспечивает надежный контакт с опорой из стальных шпилек
– Сжимающие и растягивающие нагрузки в облицовке передаются на опору из стальных стоек
– Помогают удерживать изоляцию на месте

Данные о продукте Лист

SureTie WS Thermal – Tapcon CMU/бетон
– Разработан с широким пазом для установки регулируемого двойного крюка WS
– Обеспечивает надежный контакт с CMU/бетоном
– Сжимающие и растягивающие нагрузки в облицовке передаются на опору
– Помогает удерживать изоляцию на месте

Лист технических данных

SureTie WS Thermal – Деревянный каркас Tapcon
– Широкая прорезь для установки регулируемого двойного крюка WS
– Обеспечивает положительный контакт с деревом
– Сжимающие и растягивающие нагрузки в шпоне переносятся на деревянную стойку
– Помогают удерживать изоляцию на месте

Лист технических данных

Термошайба SureTie WS – Дополнительно
-2″ диам. шайба с цельной конструкцией крышки (без замочных скважин).
— Предотвращает проникновение воздуха, ветра и влаги.

Лист технических данных

Анкер Pos-I-Tie

Анкер Pos-I-Tie, монтируемый на поверхность, обеспечивает надежный контакт с металлическими стойками, деревом, бетоном и бетоном с жесткой изоляцией.

Доступен в:

• Диаметр ствола 3/8” x длина до комплекта

Стандартные длины:

• 1/2”, 5/8”, 1”, 1-1/2”, 2”, 2-1/2”, 3”, 4” и 4-1/2”

Стандартная стяжка:

• Горячее погружение
• Нержавеющая сталь

Данные о продукте — стандартная стяжка Pos-I-Tie
Данные о продукте — Pos-I-Tie с термическим зажимом
Данные о продукте — сейсмостойкость
*Примечание: по коду сейсмостойкость больше не требуется!

MSDS LEED

Тип III X

(Анкерная или сейсмостойкая система)

Быстро и легко устанавливается на наружные стены с кирпичной облицовкой. Обеспечивает надежный контакт с металлическими шипами. Передает сжимающие нагрузки на опору из стальной шпильки.

Доступен в:

• Стандартный калибр 14

Стандартная длина изолирующего участка:

• Применение в неизолированных полостях
• 1″ жесткая изоляция полости
• 1-1/2″ жесткая изоляция полости
• 2-дюймовая жесткая изоляция полости
• Жесткая изоляция полости 2-1/2″
• 3-дюймовая жесткая изоляция полости

Стандартная отделка:

• Горячее погружение

Лист технических данных — стандарт SDS для горячего погружения LEED

Лист технических данных – сейсмостойкий
*Примечание: Код больше не требует сейсмостойкости!

HCL 711

(металлическая шпилька с полостью)

Поверхностный/штыревой положительный контакт со шпилькой с жесткой изоляцией.

Доступен в:

• Стандартный калибр 14

Стандартная длина изолирующего участка:

• Применение в неизолированных полостях
• 1″ жесткая изоляция полости
• 1-1/2″ жесткая изоляция полости
• 2-дюймовая жесткая изоляция полости
• Жесткая изоляция полости 2-1/2″
• 3-дюймовая жесткая изоляция полости

Стандартная отделка:

• Горячее погружение

Лист технических данных – стандарт SDS для горячего погружения LEED

Лист технических данных – сейсмостойкий
*Примечание: кодом больше не требуется сейсмостойкость!

СОЕДИНИТЕЛЬНЫЕ СОЕДИНИТЕЛИ

Fero (сдвиговые)

Анкер с боковыми прорезями (полость)

Анкер с прорезями (тип I) был разработан для строительства стены из кирпичного шпона со стальными каркасами, где ожидается значительное дифференциальное движение между шпоном и опорной стеной из стальных каркасов, например, высокие стены или многоэтажные дома с облицовкой во всю высоту. Стяжка с прорезями (тип I) обеспечивает до 50 мм (2″) регулируемости конструкции и дифференциальное перемещение между облицовкой и опорной стеной.

В наличии:

• Подходит для всех приложений

Стандартная отделка:

• Горячее погружение
• Нержавеющая сталь

Лист технических данных  SDS
Детали и изометрические чертежи

Винты

(для стяжек Fero)

Головка с шестигранной шайбой 1/4″ X 7/8″ Самосверлящая (Tek) с прикрепленной неопреновой шайбой.

Отделка:

• Climaseal Coated

Лист технических данных SDS

ВИНТЫ

Металлическая шпилька

(стандартная)

#10 X 1-1/2″ Головка с шестигранной шайбой Самосверлящая (Tek) с прикрепленной неопреновой шайбой.

Отделка:

• Climaseal Coated

 Технический паспорт продукта SDS

Металлическая шпилька

(410 винтов из нержавеющей стали)

Шестигранная шайба #10-16 x 1-1/2″. Самосверлящий с прикрепленной неопреновой шайбой.

Отделка:

• Винт из нержавеющей стали

  Лист технических данных

Деревянный каркас

Tru-Grip GT

Шестигранная шайба #9 X 2″ с прикрепленной неопреновой шайбой. Крепление кирпичной кладки анкерами.

Отделка:

• Climaseal Coated

Лист технических данных SDS

Новое строительство – облицовка литого бетона:

Паз «ласточкин хвост»

Прикрепите облицовку к бетонной стене.

Доступен в:

• 24 размера x 10 футов с пенопластовым наполнителем

Отделка:

• Оцинкованная сталь

 Технический паспорт продукта SDS Mill Galv LEED

Тройные стяжки типа «ласточкин хвост»

(без полости и полости)

Встраивается в паз/анкер при растяжении.

Доступны в следующих вариантах:
12 калибра «ласточкин хвост» со стандартными тройниками диаметром 3/16″ (0,187 дюйма) x длины

• 3/16″ x 3″
• 3/16″ x 4″
• 3/16″ x 5″
• 3/16″ x 6″
• 3/16″ x 7″

Стандартная отделка:

• Горячее погружение

Лист технических данных SDS Hot Dip LEED
Лист технических данных – поверхностный монтаж

Купить в Интернете (3″)

Существующая конструкция – облицовка на цементно-песчаном бетоне или монолитном бетоне:

СТАНДАРТНЫЙ 2-КОМПЛЕКТНЫЙ (накладной/неизолированный)

RJ711

(стандартный)

Крепление облицовочного кирпича к бетонному основанию или бетонному основанию без жесткой изоляции.

В наличии:
14 Калибр X

• ABV2002 для стандартного шпона с узкой полостью диаметром 3/16″. галстук с булавкой

Отделка:

• Горячее погружение

Лист технических данных продукта SDS Hot Dip LEED

Пожалуйста, позвоните для получения паспорта продукта — сейсмостойкость
*Примечание: кодом больше не требуется сейсмостойкость!

Распорные штифты для бетона/CMU-

Ударный винт Zamac (литой)

камень.

Доступен в:

• 1/4″ X 1-1/4″ Анкер с молотком

Отделка:

• Электрогальванизация

Лист технических данных LEED

СТАНДАРТНЫЙ 2-КОМПЛЕКТНЫЙ (поверхностный монтаж с изоляцией полости)

RJ711

(жесткая изоляция полости)

Крепление облицовочного кирпича к бетонному основанию с жесткой изоляцией полости.

Доступен в:
Стандартный калибр 14 X

• 1-дюймовая жесткая изоляция полости
• Жесткая изоляция полости 1-1/2″
• 2-дюймовая жесткая изоляция полости
• 3-дюймовая жесткая изоляция полости

Отделка:

• Горячее погружение

Лист технических данных продукта SDS Hot Dip LEED

Пожалуйста, позвоните для получения паспорта продукта — сейсмостойкость
*Примечание: кодом больше не требуется сейсмостойкость!

Распорные штифты для бетона/CMU —

Ударный шуруп Zamac (литой)

Этот уникальный одношаговый анкер с головкой типа Phillips и винтовой резьбой для использования в бетоне, блоках, кирпиче или камне.

Доступен в:

• 1/4″ X 1-1/4″ Анкер с молотком

Отделка:

• Электрогальванизация

Лист технических данных LEED

Деревянный каркас (до 28 футов-0 дюймов):

Brik-Tie™ –

Анкеры для гофрированных стен

(на код!)

22 Анкеры для гофрированных стен GA – горячее погружение

Доступны в следующих вариантах:

• 7/8″ ширина x 7″ длина (400 шт. в коробке)

Отделка:

• Горячее погружение

Лист технических данных SDS Hot Dip LEED
Купить в Интернете

Шурупы — для стяжек из кирпичной облицовки

(деревянная шпилька)

Шестигранная шайба #9 X 2″ с прикрепленной неопреновой шайбой. Крепление кирпичной кладки анкерами.

Отделка:

• Climaseal Coated

Паспорт безопасности продукта

8D гвоздь для горячего погружения

(по коду!)

8D 2-1/2″ длиной (более 500 гвоздей в коробке)

Отделка:

• Горячее погружение

 Технический паспорт продуктаMSDS

Экономически эффективные решения для строительства дома | Hefty Homes

Панель SCIP ( 3D Structural) представляет собой сборную панель, изготовленную в Америке, состоящую из 100% переработанных материалов, которая легко соответствует требованиям LEED Platinum и состоит из суперизолированной сердцевины из жесткого пенополистирола между двумя инженерными листами стальной сварной сетки одиннадцатого калибра. Чтобы завершить процесс формирования панели, проволока фермы из оцинкованной стали девятого калибра полностью протыкается через полистироловый сердечник под углами смещения для превосходной прочности и приваривается к каждому из листов наружного слоя стальной сварной сетки одиннадцатого калибра. При нанесении портландцемента любым способом панель становится конструкционной несущей изоляционной стеновой системой. Как только эти три элемента соединены Благодаря современному производственному оборудованию EVG вы получаете легкую панель ТРЕХМЕРНАЯ , которая благодаря своим характеристикам делает ее одним из самых прочных строительных материалов , которые вы можете найти.

Как используется панель SCIP?

Панель SCIP (3D Structural) используется во многих сферах строительства. Может использоваться вместо стен с деревянным каркасом , стен с металлическим каркасом, стен из каменных блоков и или вместо сборных панелей . Панели также могут быть использованы для полов, потолков и для обеспечения конструкции крыши. Они являются отличным продуктом для возведения уединенных стен вокруг дома или строительной конструкции. Панели SCIP используются многими ландшафтными компаниями вместо кладочных блоков. Благодаря привлекательному внешнему виду и большой гибкости панели SCIP могут использоваться в сочетании со всеми вышеперечисленными строительными профессиями.

Дома его соседей сгорели дотла, но в этом 9 нет нескольких окон.0122 SCIP (3D Structural) Панель дома уцелела.

Как панели SCIP выдерживают неблагоприятные условия ураганов, торнадо, землетрясений и пожаров?

Панель SCIP (3D Structural) прошла строгие испытания, проведенные матерью-природой . В течение последних многих лет дома строились по всему миру с использованием системы SCIP Panel, в том числе недалеко от США, Карибского бассейна и Мексиканского залива. Дома были построены таким образом, чтобы выдерживать ураганные ветры. В ходе лабораторных испытаний панели прошли испытания и выдерживают ветровые нагрузки со скоростью 226 миль в час .

В юго-западной части Соединенных Штатов двухэтажный исследовательский комплекс 3D Structural Panel, совместно финансируемый Национальным научным фондом, Южной Калифорнией Edison, Inc. и Калифорнийским университетом , выдержал самое сильное землетрясение в Калифорнии за последние сорок лет. Он дважды отчеканен по шкале Рихтера (6,5) и (6,9). По словам доктора Филиппа Коэна, проживающего в пустыне Мохаве, этот район в какой-то момент подвергся непрерывное встряхивание в течение полной минуты . Структура прошла через землетрясения с нулевыми структурными эффектами . Полный отчет о структурных испытаниях (на землетрясение) от сертифицированной инженерной фирмы можно получить по указанному выше запросу.

Панели также являются идеальным строительным продуктом для конструкций в сухом неблагоприятном климате, где пожар всегда представляет собой постоянную угрозу — в районах с густым лесом, высокой травой и кустарником, а также в районах Южной Калифорнии во время ветров Санта-Ана. Строение, построенное с помощью панели SCIP, является негорючим и имеет минимальную 1,5-часовую огнестойкость, а более высокий рейтинг может быть легко достигнут . Полный отчет об испытаниях сертифицированной инженерной фирмы вместе с фотографиями предоставляется по запросу.

Каким кодам соответствуют панели SCIP?

Панель SCIP (3D Structural) соответствует коду CABO для одно- и двухэтажных жилых домов (Отчет о соответствии № NER-454 , 01.01.1993), который удовлетворяет всем требованиям SBCCI, ICBO и BOCA для стандартных зданий. 3D Структурная панель также имеет:

• • Соответствие HUD , охватываемые до SEB# 1120
  • . Код
  • Конгресс Интернешнл, Инк.
  • Должностные лица и администраторы BOCA-Building
  • HUD-Housing Urban Development (SEB# 1120)
  • NES — National Evaluation Service, Inc. Строительные нормы и правила – Отдел соответствия требованиям Американское общество по испытаниям и материалам
  • Американский национальный институт стандартов

Копии вышеуказанных отчетов предоставляются по запросу

Как панели SCIP сравниваются по стоимости с другими строительными системами?

Панели составляют лишь часть стоимости вашей конструкции, а окончательная стоимость зависит от дизайна и отделки вашего проекта. Каждая структура уникальна, как отпечаток пальца; нет двух одинаковых. Наш продукт не конкурентоспособен по цене с каркасом из стержней (2×4) , но конкурентоспособен с каркасом из стержней (2×6) , каркасом из металлических стоек и более конкурентоспособен, чем блочный. Имейте в виду 9Панель 0122 SCIP (3D Structural) чрезвычайно универсальна и может использоваться с любой из вышеперечисленных систем. По окупаемости инвестиций панели SCIP (3D Structural) легко превосходят стержневой каркас, а также большинство других строительных систем. Деньги, которые вы тратите на наши панели, могут быть очень быстро компенсированы только за счет экономии энергии. В течение срока службы конструкции экономия весьма ошеломляющая.

Какие варианты плотности сердечника панели SCIP и стилей стальной сетки доступны?

Размеры панелей SCIP изготавливаются из начальной ширины (4 фута) x (8 футов) длины. Панели могут быть предварительно изготовлены до (40 футов в длину) в (с шагом 8 дюймов) . Доступны сечения проволоки фермы: 11, 12,5 и 14 . Полистироловый сердечник Внешний слой Толщина проволоки от сетки к сетке 1,5 «, 2,5″, 2,0». 3,0″, 2,5″, 3,5″, 3,0″, 4,0″, 3,5″, 4,5″, 4,0″, 5,0″, 4,5″, 5,5″, 5,0″, 6,0″ . Пожалуйста, запросите прайс-лист и информацию о изготовлении на заказ панелей для удовлетворения особых требований, которые могут возникнуть у вас в будущих проектах. 0005

Какова несущая способность панелей SCIP?

Типичная трехмерная конструкционная панель с 2,5-дюймовым полистироловым сердечником и проволокой одиннадцатого калибра высотой 8 футов была испытана при структурной нагрузке более 78 000 фунтов.  Типичный деревянный каркас и металлический каркас стены несопоставимы. Полная нагрузка таблица подшипников доступна по запросу

Вот список привлекательных преимуществ системы панелей SCIP.

• Быстрое и качественное строительство Экономия времени. на 50% быстрее, чем стандартное строительство — Быстрое заселение — Экономия денег на строительном кредите — Увеличенная стоимость перепродажи и конкурентоспособности — Снижает потребность в тяжелом оборудовании на работе — Меньше сделок на строительной площадке.
• Прочность, долговечность, повышенная структурная целостность, стеновая система, практически не требующая обслуживания . Экономия на стоимости замены конструкции в долгосрочной перспективе Полистирольные панели или бетон — Не разрушаются — Монолитная конструкция обеспечивает превосходную прочность.
• Безопасность, защита, отличные характеристики в сейсмических зонах (сейсмостойкость) . Негорючая структура — Экономия от 18% до 30% на страховании от пожара — Превосходная защита от сильного ветра — до 225 миль в час — Устойчивость к насекомым-термитам и грызунам — Устойчивость к плесени, плесени и грибкам.
• Защита окружающей среды — Энергоэффективность — Максимальное сохранение лесной продукции . Долговечность конструкции обеспечивает ценность для поколений и экономит многие ресурсы Земли — Значительно снижает потребление ископаемого топлива.
• Электрические и водопроводные коммуникации проходят через внутреннюю сторону панели SCIP (3D Structural) , поэтому меньше проходов через стены, что обеспечивает минимальные тепловые потери плюс включение торкретбетона минимальной (3 дюйма) плотности а полистирол переменной толщины от 2 до 5 дюймов обеспечивает превосходный тепловой барьер . И нет деревянных стоек для передачи или проведения тепла или холода через наружные стены. Все это вместе уменьшает размер и стоимость систем HVAC и Экономит от 50% до 80% коммунальных расходов на отопление и охлаждение конструкции.
• Качество, комфорт, гибкость дизайна. Практически устранить внешние шумы . Уменьшите сквозняки и резкие перепады температуры. — Наслаждайтесь качеством воздуха, практически не содержащим пыли, пыльцы и аллергенов, с помощью воздухообменника. — Создайте акустическую среду, позволяющую в полной мере использовать сложные звуковые системы и домашние кинотеатры.

Каковы факторы стоимости изоляции (R) для панели SCIP?

R-значение — это рейтинг устойчивости материала к проникновению тепла. Чем выше число, тем выше степень защиты . Значения R изменяются в зависимости от толщины и плотности сердцевины полистироловой панели, различной толщины торкрет-бетона, нанесенного на внутреннюю и внешнюю часть, а также от колебаний температуры окружающей среды. Статистика, показанная ниже, показывает минимальные рейтинги R-значения, которые вы можете ожидать, используя Панель SCIP (3D Структурная) . 2 фунта. Полистироловый сердечник обеспечит дополнительные 10-12% R-рейтинга. Полиизоцианурат, также называемый сердцевиной PIR, полиизо или ISO, является необязательным при заказе панелей.

2,5 дюйма, 1,0 фунта, полистироловая сердцевина, значение R = 11,00 2,5 дюйма, 1,0 фунта, полиизоциануратное ядро, значение R = 21,00 4,0 дюйма, 1,0 фунта, полистироловое ядро, значение R = 18,00 4,0 дюйма, 1,0 фунта, полиизоциануратное ядро3,0 R-значение 5,0 дюймов, 1,0 фунта, полистироловая сердцевина, R-значение = 23,00 5,0 дюйма, 1,0 фунта, полиизоциануратная сердцевина, R-значение = 41,00 Полиизоцианурат представляет собой сердцевину из вспененного материала по специальному заказу, используемую в основном для целей охлаждения или специальных изделий . Заявленные R-значения находятся в пределах рекомендаций FTC.

А как насчет тепловых потерь?

Панель SCIP ( 3D Structural) Система была разработана с учетом максимального комфорта окружающей среды. Деревянная конструкция просто не может сравниться по уровню комфорта с выдающейся экономией энергии, достигаемой за счет использования Панель SCIP Система. Панели SCIP сохранят прохладу летом и тепло зимой . Сердцевина из модифицированного пенополистирола соответствует всем тепловым требованиям VA, FHA и HUD .

Что такое (S.T.C.) коэффициент передачи звука?

(Коэффициент передачи звука) отличное затухание. Конфигурация двойной оболочки из бетона, полистирола и сэндвич-бетона сводит к минимуму передачу звука. Типичный S.T.C. ожидается следующее:
3 дюйма, бетон (1,5 дюйма с каждой стороны) = [0,1304 x 38] + 43,48 [4,9552] + 43,48 = S.T.C. 48.4352
4 дюйма, бетон (2,0 дюйма с каждой стороны) = [0,1304 x 50] + 63,48 [ ] + 50,00 = S. T.C. из 50,0000
Рассчитано по Руководству по сборным железобетонным конструкциям PCI.

Примечание. В настоящее время мы работаем над новой панелью из полистирола, которая будет иметь встроенный воздушный карман, что значительно улучшит этот рейтинг.

Какова огнестойкость панели SCIP?

SCIP (3D Structural) Панели имеют следующие классы огнестойкости — см. таблицу. (Номинальные значения действительны для воздействия огня с любой стороны)

Изоляционная сердцевина из пенополистирола типа I продемонстрировала индекс распространения пламени 25 или менее и рейтинг образования дыма 450 или менее при испытаниях в соответствии со стандартом ASTM-E84.
Сердцевина из модифицированного полистирола не содержит вредных для озона хлорфторуглеродов (ХФУ) в производственном процессе или продуктах.

Сердцевина из полистирола не горит. Степень огнестойкости увеличивается с увеличением количества цемента, нанесенного на каждую сторону.

Полистирол водостойкий? Пена водостойкая?

Полистирол и пенопласт одинаковы. Внутренний слой из полистирола водостойкий . Испытание ASTM показало максимальное водопоглощение (2,5%) для (плотность 1 фунт) . в то время как EPS (вспененный полистирол) является инновационным строительным материалом, который обеспечивает дизайн и структурную целостность многих строительных проектов, это инертный органический материал. Он не обеспечивает питательной ценности для растений, животных или микроорганизмов, что отпугивает термитов. это будет не гниет и обладает высокой устойчивостью к милдью . Старение не влияет на характеристики полистирола. Он может выдерживать циклическое изменение температуры на 180°, обеспечивая долгосрочную работу . Информацию о распространении пламени см. в рейтинге огнестойкости.

Какова ветровая нагрузка панелей SCIP?

Нижеследующий краткий обзор взят из отчета о результатах испытаний, датированного 1994 годом в округе Дейд, Майами, Флорида, в отношении ветровой нагрузки наших панелей. Три типичных панели SCIP (3D Structural) 4 фута в ширину и 10 футов в высоту с 1-1/2 дюйма торкрет-бетона на каждой поверхности были установлены вертикально, бок о бок, на бетонной плите, в нескольких дюймах перед жесткой опорной стеной с пространством между панелями. и опорная стена. Панели были испытаны в соответствии с испытанием на статическую ветровую нагрузку (метод испытания PA202-94) .

Резюме: Образцы, испытанные здесь, были полностью испытаны в соответствии с протоколами Управления по соблюдению строительных норм и правил округа Дейд PA 201. -94, ПА 202-94 и ПА 203-94.  Никаких отказов ни образцов, ни их креплений, ни анкерного крепления не произошло. Продукты, описанные в этом отчете, соответствуют разделам SFBC 2309 и 2315 . Панели протестированы при нагрузке 126 фунтов на кв. футов давление, которое соответствует коэффициенту ветра более 225 миль в час . Графики ветровой нагрузки предоставляются по запросу.

Как панель SCIPPanel крепится к плите?

Арматура заделана в бетонную плиту . Панель размещается поверх арматуры через открытое пространство между полистирольным сердечником и проволочной сеткой. После установки арматура крепится непосредственно к проволочной сетке вручную с помощью вязальной проволоки. Крайне важно, чтобы арматурный стержень был установлен по прямой линии, чтобы арматурный стержень легко помещался в полость между полистиролом и проволочной сеткой. Важно убедиться, что арматурный стержень полностью открыт, чтобы он стал монолитно закрытым при набрызгивании торкрет-бетона или цемента. Если строительному отделу или инженеру потребуются дополнительные крепления, полистироловый сердечник можно снять с основания панели. Затем панель устанавливается на требуемое место крепления и цементируется на месте. Другой вариант размещения арматурного стержня в бетонной плите — просверлить бетонную плиту и залить эпоксидной смолой полость, помещая арматурный стержень в ее пределы. Обычно расстояние между арматурными стержнями составляет (24 дюйма) по центру.

Как изготавливается связующая балка с помощью панели SCIP?

Связующая балка используется для создания больших проемов или для укрепления больших площадей потолка или для поддержки конструкций крыши. Все создаваемые связующие балки должны быть предварительно одобрены сертифицированной инженерной фирмой . Удаление сердечника из полистирола и установка арматуры создает связующую балку. Лучший метод удаления пенополистирольной сердцевины — это струйная обработка водой под высоким давлением, которая занимает всего несколько минут. Дополнительную информацию см. в руководстве по эксплуатации .

Как устроена электрика и сантехника?

Установка электропроводки или сантехники достигается удалением полистироловой сердцевины для создания полости , в которую можно установить электрический кабелепровод или сантехнику. Полистирол находится примерно на расстоянии 3/4 дюйма от проволочной сетки, так что у вас есть место для установки этих продуктов. Если отверстие должно быть больше, полистироловую сердцевину можно удалить с помощью небольшой кольцевой пилы или бутановой горелки.  В то время как полистирол не сгорит, он сожмется или расплавится, оставив полость. Затем в полость устанавливается электрическое или водопроводное оборудование.  Дополнительную информацию см. в руководстве по эксплуатации .

Как устанавливаются окна и двери?

Оконные и дверные проемы можно вырезать с использованием трех основных инструментов — сабельной пилы, набора 18-дюймовых болторезов или пневматического резака и небольшой ручной пилы для удаления полистирола . Рекомендуется чтобы герметик, совместимый с полистирольной сердцевиной, использовался для герметизации косяка к пенополистирольному сердечнику.  В жилищном строительстве деревянные косяки из обработанного материала затем вставляются в проемы.   Затем к обработанным косякам крепятся окна и/или двери. Для коммерческого использования создаются готовые бетонные проемы. Затем в проемы устанавливаются окна и двери, как в типичной блочной конструкции из кирпичной кладки.  Дополнительную информацию см. в руководстве по эксплуатации .

Как вы строите изогнутые или радиусные стены с помощью панелей SCIP?

Вы можете построить криволинейные или радиусные стены, обрезав провода одиннадцатого калибра на одной стороне панели. Это позволит панели сгибаться до нужной формы или радиуса. Очень важно не прорезать более тяжелую проволоку фермы девятого калибра, чтобы сохранить прочность и целостность стены.

Как различные торкрет-бетоны или цементы наносятся на панель SCIP?

Набрызг-бетон наносится вручную или машинным способом на обе стороны панели SCIP . Эта часть операции очень специфична. Мы рекомендуем лицензированного подрядчика по торкрету или штукатурке или комбинацию обоих подрядчиков для этой части операции в зависимости от желаемой отделки.
