Шабер электрический: Инструмент шабер – как применять его максимально эффективно? + Видео

Содержание

Слесарные ручные шаберы по металлу: трехгранные, плоские, фасонные

Шаберы по металлу – это немаловажный и необходимый инструмент в производстве. С помощью него металлическое изделие превращается в гладкую и ухоженную деталь, которую приятно брать в руки.

Чтобы до вести до такого состояния изделия нужны специальные знания и умения в шабрении. Что же такое шабрение? Под этим словом имеется ввиду снятие тонкого слоя материала. Таким образом удаляется любая шероховатость, которая бы помешала слаженной работе металлической детали с остальными механизмами, и достигается идеальная гладкость. Нередко такая обработка применяется при работе с деревом, но в этом деле используются совершенно другие приборы.

Шаберы по металлу

Содержание

Сфера применения шаберов

В любом производственном цехе, который напрямую работает с изготовлением металлический деталей и у каждого рабочего имеется шабер слесарный. С помощью этого инструмента выравнивается поверхность деталей, после чего они могут прилегать друг к другу, не создавая помех в работе механизма.

Шаберы применяются для заключительной подготовки изделий к выпуску. Направляющие станков, подшипники, для изготовления поверочных устройств, для придания ровной поверхности – это малая часть, где могут применяться они:

  • Лезвия режущих инструментов.
  • Подшипники скольжения.
  • Детали высокоточных приборов.

Сферы использования безграничны, так как они универсальны и способны выполнять другие виды работ. К ним относятся гравировочные на поверхности мягких металлов, удаление старых покрытий, применяются в косметологии.

Электрические, при правильном подходе, подойдут для снятия краски, штукатурки с потолка и стен, полировки, помимо основной своей деятельности.

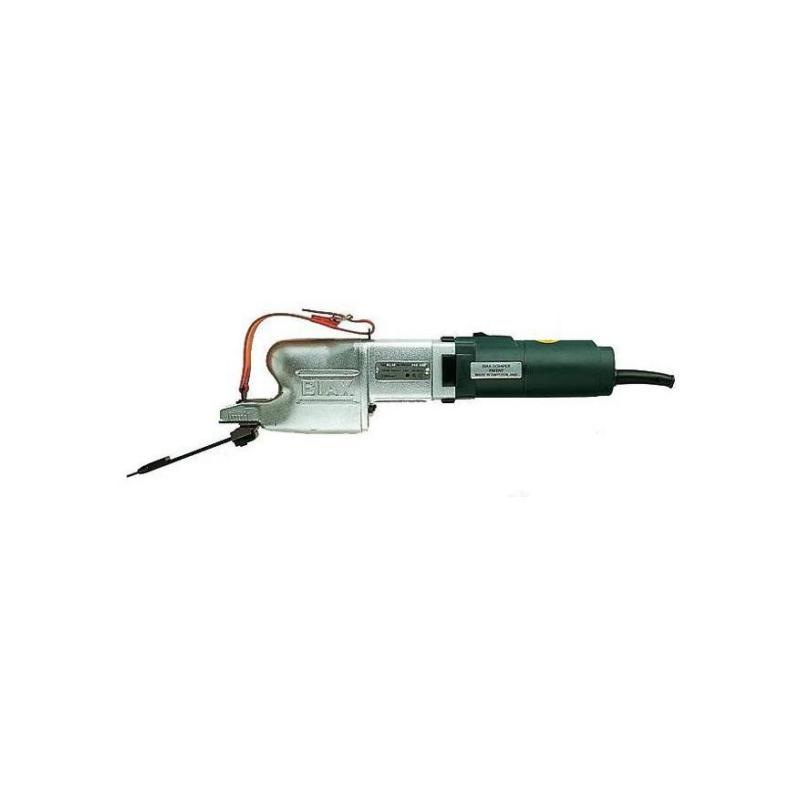

Электрический шабер

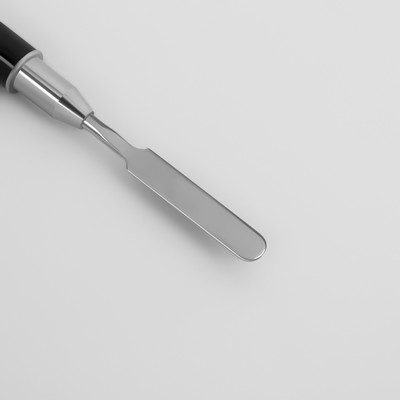

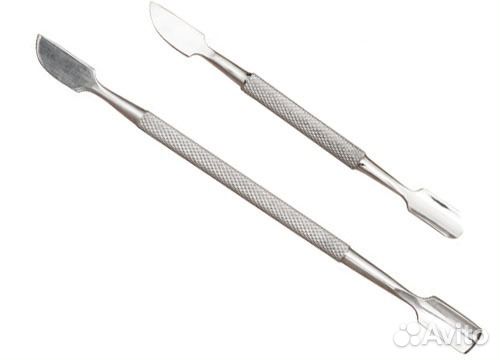

Маникюрные — изготовлены в виде маленькой лопатки с ручкой. Поэтому человек не разбирающийся в видах не поймет, что имеет дело с шабером. Теперь давайте, рассмотрим какие бывают виды их на производственных заводах.

Виды инструмента

Типов приборов для создания гладкой поверхности металла много и все они подразделяются на два основных:

  • Цельные.
  • Составные.

Затем делятся по формам:

  • Простые – состоят из пластины.
  • Фасонные — имеют форму детали, которую предстоит обрабатывать.
  • Шабер трехгранный.

Прибор для работы с металлом делится и по граням. Например, бывают двухсторонние и односторонние. Все зависит от того, сколько режущих металл граней имеет устройство.

Помимо вышеописанных разновидностей шаберы различаются по другим критериям. На сегодняшний день в строительных магазинах можно увидеть не только ручные для снятия шероховатостей с металлических деталей, но пневматические и электрошаберы для работы по металлу.

Обычно поверхность таких электроприборов изготавливается из твердой углеродистой стали. Шаберы по металлу трехгранные применяются для обработки цилиндрической и вогнутой поверхности. В то время, как плоские инструменты работают только с канавками и пазами, образующимися на изделии из металла.

Если трехгранные используются для работы над широкими поверхностями металла, то плоские предназначены для круглых форм.

Слесарный трехгранный шабер

Самыми долговечными приборами считаются двусторонние шаберы. Такой шабер хорош тем, что имеет две рабочие части и медленнее приходит в негодность.

Сейчас в магазина можно приобрести любой набор шаберов. Однако, если не позволяет бюджет, можно изготовить инструмент в домашних условиях.

Изготовление в домашних условиях

В домашних условиях изобрести шабер можно и своими руками. Главное знать несколько хитростей. Для изготовления данного прибора нам понадобятся следующие инструменты:

  • Прут квадратный размером 15 мм.
  • Пластинка Т5К10.
  • Наждак.
  • Тиски.
  • Болгарка.
  • Болт с шайбой.

Приготовив эти инструменты, берем в руки болгарку и отпиливаем от прута тридцать сантиметров. Данная деталь будет служить корпусом для нашего самодельного прибора. Далее мы его зажимаем в тисках и делаем пропил. Глубина его должна равняться трем сантиметрам. Затем делаем паз для режущей поверхности размером в один сантиметр и просверливаем отверстие под болт, который будет зажимать конструкцию.

Теперь срезы необходимо зачистить наждачкой и установить пластину в паз. И осталось только закрутить болт и прибор для удаления шероховатостей готов.

Теперь давайте рассмотрим, как изготовить шабер из напильника.

По ширине прибор из которого будет изготавливаться прибор должен быть не менее десяти миллиметров. Длина равняется длине ладони, а рукоятка должна удобно лежать в руке. Теперь приступаем к изготовлению устройства для снятия шероховатостей на металле.

Рабочую кромку превращаем деталь будущего прибора для работы с металлом. Если вы собираетесь делать им черновую работу при удалении, то необходимо сделать ровную линию, если же начистовую – вытачиваем округлую.

После этого затачиваем до появления насечки в 1 сантиметр. Торец делаем плоским, а бока закругленными. Теперь его необходимо закрепить в тисках. Затачивается на абразивном бруске. Предварительно его необходимо заправить алмазной пастой.

Рекомендации по использованию

Главным советом во время шабрения металла будет подбор правильного прибора. Только таким образом можно пришабрить деталь идеально и не загубить шабер. Многие профессиональные рабочие в этой сфере имеют целые наборы таких инструментов. Однако, если вы обычный любитель, то можно купить универсальный инструмент, который позволяет сменять пластины под каждую деталь.

Никогда не беритесь зачищать металл, который имеет серьезные дефекты по большой площади. Такая деталь подвергается грубой обработке на фрезере. Необходимо покрыть небольшим слоем краски, чтобы определить места, с которых нужно начинать шабрение металла. Окрашивать необходимо после каждого цикла шабрения.

Рекомендуемое заострение угла должно быть равным девяносто градусов. Если нужно угол можно делать меньшим или большим.

Из чего состоит шабер. Шаберы по металлу. Виды слесарных шаберов

Слесарные работы, связанные с подготовкой металлических и деревянных поверхностей методом удаления неровностей, проводятся с помощью специального инструмента, оснащенного режущей кромкой. Шабрение, или шлифовка, содержит в себе разные технологии финишной обработки заготовок для деталей, операция осуществляется как непосредственно приспособлениями, так и с применением абразивов разной зернистости. Все рабочие процессы позволяют получить заготовку с идеально гладкой поверхностью, шаберы по металлу и дереву помогают создать плотную адгезию с другими деталями.

Что представляет собой шабер?

Инструмент, предназначенный для снятия тонкого слоя металла с поверхности заготовки, используется для удаления поверхностной пленки перед пайкой или сваркой элементов нагружаемой конструкции, а также перед сборкой деталей точных приборов. Методом скобления острая кромка лезвия слесарного снимает верхний слой материала толщиной 0,01 мм.

Шабрение металла также применяется при шлифовке дерева после обработки другими инструментами. В процессе зачистки поверхность проверяется поверочной пластиной, покрытой слоем краски. Наличие неровностей выявляется методом окрашивания отдельных участков заготовки, удаление которых производится повторным скоблением проблемного места.

Шаберы слесарные различаются:

  1. Формой, которая бывают плоской, фасонной, многогранной
  2. Конструкцией, в составе которой содержатся заменяемые пластины
  3. Числом шлифовальных граней: односторонний, двухсторонний и трехсторонний.

По исполнению устройство бывает разборной и цельной.

Инструмент для зачистки металла

Шабер слесарный изготавливается стандартной длины, ширина лезвия зависит от типа операции: для черновой обработки применяется инструмент с шириной лезвия до 3,0 см, чистовую зачистку производят режущей частью шириной 2,0 см. Технология выбирается в зависимости от угла заточки лезвия, которая разработана для каждого вида операции:

  1. 75 0 -90 0 — черновая обработка;
  2. 90 0 — чистовая операция;
  3. 90 0 -100 0 — отделочная зачистка.

Угол заточки лезвия инструмента измеряется относительно оси рукоятки изделия.

Краска для поверхности

После завершения подготовки материала производится выявление остаточных неровностей методом приложения окрашенной контрольной пластины. Краска для шабрения изготавливается из пигмента, смешанного с любым видом технического масла. В качестве пигмента применяется лазурь, синька, сурик или смесь сажи, автола и керосина. Шабровочная краска должна иметь консистенцию пасты среднего загущения, не растекаться и не образовывать комков. Смесь должна ложиться на плоскость контрольной пластины тонким ровным слоем.

Виды слесарных шаберов

Приспособление плоского типа с тремя гранями или фасонным лезвием подходит для работы с прямой плоской поверхностью или острыми углами изделия, хорошо режет алюминий, медь и боббит. Инструмент с трехгранным лезвием используется для обработки отверстий цилиндрического типа в заготовке из твердосплавного металла.

При шабрении поверхности деталей инструмент, применяемый принцип шабрения и шлифовки под определенным углом должен иметь сменные заточенные пластинки, позволяющие сформировать угол по отношению к ровной поверхности. Выполнение операций чаще всего осуществляется универсальным шабером, в конструкции которого содержится:

  1. Корпус;
  2. Ручка;
  3. Держатель;
  4. Зажимной винт;
  5. Сменная пластина.

Как правильно скоблить

Вид шабрения не предусматривает подготовки поверхности обрабатываемого материала. Выполнение работ осуществляется в строгой последовательности операций:

Работа с металлической поверхностью заключается в соскабливании выпуклостей. Принцип шабрения заключается в создании длинных отрезков, образуемых скольжением лезвия с последующим сокращением амплитуды. Направление движения инструмента должно изменяться постепенно и скрещиваться. В процессе работы рекомендуется проверять уровень сглаживания неровностей окрашенной пластиной или контрольным квадратом 25×25 мм.

Техника проверки поверхности

Контрольный квадрат помогает определить глубину шабровки поверхности детали или заготовки. В середине рамки, приложенной к поверхности детали, выделяется контрольный участок и производится подсчет количества окрашенных пятен. Тип неровностей можно определить числом выпуклостей:

  1. Если количество пятен достигает 6 — шабровка грубая;
  2. Если насчитывается до 10 пятен — шабровка чистая;
  3. Когда число пятен не менее 14 — обработка точная;
  4. Когда число окрашенных пятен составляет 22 — зачистка ювелирная.

Операция выравнивания лицевой части деталей, инструмент и применяемый способ шабрения зависит от типа поверхности. Для обработки краев используется приспособление прямого типа, гнутые детали шабровщик зачищает фасонным лезвием, твердые материалы обрабатываются узким лезвием, скобление мягких материалов и плоских поверхностей осуществляется широким шабером и лезвием радиусного типа.

Форма лезвия устройства подбирается по типу поверхности, выявить который можно с помощью прокатки детали по окрашенной пластине. Выявленные неровности удаляются приспособлением с длинной заточенной кромкой. Используемые виды шаберов начинают движение от краевой части заготовки. После завершения операции проводится контрольная проверка чистоты обработки, для доводки которой шабровщик использует слесарный сборный инструмент и ферритная кромка

Чтобы режущий инструмент прослужил долго и помогал качественно подготовить материалы, рекомендуется уделить особое внимание выбору устройства. Все виды шаберов по форме режущей кромки приспособлены для выполнения технологических задач. Оптимальным вариантом является выбор снаряжения универсального типа, конструкция которого позволяет быстро заменять пластины в соответствии с требованиями техпроцесса.

Разные виды шаберов из-за технических особенностей не могут применяться на поверхностях с крупными дефектами и глубокими царапинами. Деталь должна пройти грубую обработку на фрезерном станке или другом шлифовальном оборудовании. Все циклы выравнивания поверхности должны заканчиваться проверкой контрольной пластиной с пигментным красителем.

(другое название — пушер) и как им пользоваться, задают многие. И часто используют его неправильно. Чтобы не допустить травм ногтевой пластины, нужно использовать инструмент очень аккуратно и правильно.

Мы решили написать подробную инструкцию, чтобы вы могли без опаски ухаживать за своими ручками и ноготками в домашних условиях.

В переводе с немецкого шабер означает «скребок». Это — инструмент для шабрения. Шаберы больше известны как инструменты для выскабливания поверхности металлической или деревянной гравюры, чтобы придать ей ровный гладкий вид.

В косметологи шаберы — маленькие лопаточки с плоским сужающимся по ширине кончиком. Такая форма лопатки необходима, чтобы с ее помощью можно было подцеплять край птеригия (тонкой кожицы у основания ногтя), сдвигать его к основанию, чтобы потом срезать щипчиками.
Есть предположение, что прототипом шабера пользовалась даже царица Клеопатра.
Шаберы еще называют пушерами. Это название произошло от английского слова push, что значит — «толкать», «двигать». Пушеры и шаберы — слова-синонимы.

Вместо шабера и пушера можно использовать .

Зачем нужен пушер?

Маникюрный инструмент, как зубная щетка — предмет индивидуального пользования. В маникюрных салонах инструменты общего пользования, но после каждого клиента мастер стерилизует их, поэтому применение их безопасно. В домашних условиях стерилизовать должным образом инструменты качественно не получится, поэтому логичнее, чтобы у каждого члена семьи был свой шабер. Можно, конечно, пользоваться и одним, если вы не беспокоитесь об этом.

Используется пушер для всех процедур маникюра и педикюра, а также при подготовке натуральных ногтей перед . На ровный, очищенный от птеригия ноготь лучше ложится гель.

Пушер для маникюра — крайне необходимый инструмент для отодвигания кутикулы. Ничем другим тоненькую пленочку кожи вы эффективно не сдвинете. Нарастать она будет постоянно, образовывая непривлекательные лохмотья кожицы, способствуя образованию заусенцев. Кроме этого, пленочка перекрывает основание ногтя, препятствует впитыванию кремов и масел для ногтей. Мало у кого из людей птеригий срастает аккуратно. Чаще всего он выглядит неопрятно, нарастает слоями, трескается, ощущается при прикосновении, царапает кожу, цепляется за одежду.

Как выбирать пушер для маникюра?

Поскольку форма ногтей у людей разная, то и пушеры продаются разной формы. Есть с овальной лопаточкой, есть , есть с полукруглой.

Покупая шабер, попросите продавца дать рассмотреть состояние инструмента. Если вам разрешили попробовать, как он отодвигает кутикулу, разворачивайтесь и уходите. Разрешили вам, разрешают всем. А это небезопасно: вы можете получить инфекцию из-за инструмента, которым уже кто-то пользовался, ведь вряд ли после такого теста продавец будет стерилизовать пушер. Но как тогда убедиться, что инструмент вам подходит? Можно использовать проверенный способ!

Проведите тыльной стороной лопатки по ладони, на которой лежит тонкая пищевая пленка. Возьмите ее с собой в магазин. Шабер не должен царапать, должен скользить гладко, не оставлять зацепов, застревать. Обеими рабочими поверхностями пройдитесь по пленке, расстеленной на твердой поверхности. Гладко скользит? Не морщинит пленку?

Вам должно быть комфортно держать его в руках. Попробуйте подвигать его между пальцами, проделать действия, аналогичные тем, что вы производите, когда ухаживаете за руками, в воздухе. Вас не утомляет никакое движение? Вам удобно двигать инструментом? Это очень важно, поскольку процедура отодвигания кутикулы часто занимает до получаса. Если пушер неудобный, руки будут сильно уставать.

Лопатка для ногтей (пушер для маникюра) должен вам нравиться чисто визуально, он должен удобно лежать в руке. Практика показала, что большинство клиентов нашего магазина сошлись во мнении: самый подходящий инструмент для сдвигания кутикулы — это шабер Mertz 109. У него анатомическое форма и приятный дизайн. Плоский кончик пушера имеет овальную форму, то есть — универсальную. Таким пушером можно сдвигать кутикулу с ногтей любой формы.

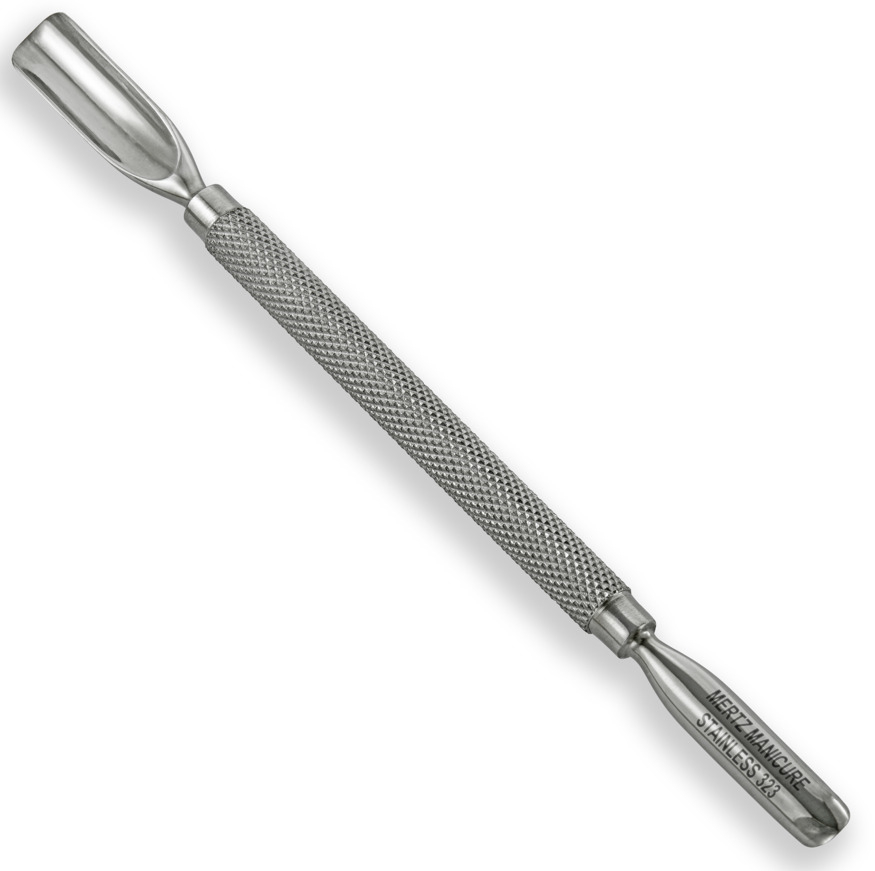

Противоположный кончик пушера — тоже рабочий. Он часто выглядит, как топорик. Им можно чистить пространство под ногтями, подцеплять очень деликатные и тонкие участки птеригия, вычищать пространство между боковыми валиками кожи и ногтем. Этот кончик пушера удобен и для поддевания вросшего ногтя.

Для чего нужен пушер, мы пояснили. Но мало знать, как используется шабер. Нужно еще понимать, как устроен ноготь, чтобы не повредить его при обработке.

Немного теории строения ногтей

Всю кожицу, обрамляющую ногти, называют не кутикулой, а ногтевым валиком.
Полулуние возле кутикулы называется лунулой. У одних людей ее не видно совсем, у других этот «полумесяц» хорошо заметен. Ниже лунулы, у основания кожи, находится самая уязвимая часть ногтевой пластины. Все действия с этой зоной проводятся очень нежно, деликатно, без нажима. И уж тем более эту зону не пилят пилками с низкой абразивностью, не травмируют.

Часть ногтевого валика в районе лунулы и есть кутикула. Остальная кожица, растущая по краю ногтя, зовется боковым валиком.

Как пользоваться пушером? Когда вы отодвигаете боковой валик, уместно некоторое давление. Когда вы удаляете кутикулу, на поверхность лунулы давить вообще нельзя. Поэтому перед маникюром руки и размягчают в ванночке с мыльным раствором либо с помощью специального средства для удаления кутикулы.

Когда кожа готова к удалению, берем шабер и нежными мягкими движениями подталкиваем кожу к основанию ногтя. Сдвигается кутикула, а под ней начинает отходить от ногтевой пластины тоненький птеригий. Если сложнее сдвинуть, и вот тут-то и пригодится заостренный кончик пушера. Им вы сможете подцепить пленочку и приподнять ее. Затем также сдвигаете ее плоским кончиком пушера к основанию.

ВАЖНО! Птеригий удаляется только в направлении от центра к краям ногтя, а не к основанию кутикулы!

Если вы хотите делать маникюр в домашних условиях, кроме шаберов и пушеров вы можете приобрести в нашем интернет-магазине множество других . Вы можете посмотреть фото товаров, выбрать тот инструмент, который нравится вам визуально. Мы привозим только продукцию зарекомендовавших себя брендов, поэтому вы можете не беспокоиться, что купленный у нас шабер для маникюра будет неудобным или некачественным.

Слесарный инструмент шабер используется для обработки трущихся поверхностей с малой шероховатостью для получения точной формы и размера и обеспечения максимального прилегания и герметичности соединения. Как правило, шабером срезается мелкая стружка на поверхности, которая предварительно была обработана другими режущими инструментами.

1

Шабрение является достаточно трудоемким процессом, который в отдельных случаях требует ювелирной точности. На практике слесарные работы по металлу, при которых применяется шабер, составляют около 25 процентов от общего числа. Именно поэтому на современном этапе происходит активная механизация работ и все чаще применяются станки или электрический инструмент.

Шабер состоит из заменяемых пластин в рабочей части, металлического корпуса, специального винта и рукоятки. Трехгранный шабер может быть цельным или составным (оснащенным пластинами из твердосплавной стали). При этом инструменты различаются между собой по форме кромки, которая может быть плоской (выполнена в виде прямой пластины с прямым или изогнутым концом), трехгранной или фасонной (под форму обрабатываемой детали). Режущие грани шабера бывают односторонними или двусторонними, их выбирают в зависимости от сложности работ и материала рабочей поверхности детали.

Шабер изготавливается из углеродной стали различных марок и прочности (У10, У12, У12а) или из соответствующих марок. Его длина может варьироваться в пределах 190-550 миллиметров, а ширина зависит от способа шабрения (от 5 до 75 миллиметров). Трехгранный шабер в основном применяется для обработки цилиндрических поверхностей, а шаберы с пластинами из твердых сплавов – для обработки тяжелых металлов. Фасонные шаберы используются преимущественно для замкнутых контуров, канавок и других труднодоступных поверхностей.

Слесарный шабер из углеродной стали

Существуют также дисковые шаберы, у которых режущая часть выполнена в виде закаленного стального диска с закрепленной к корпусу гайкой, что позволяет экономить время при заточке, так как можно использовать последовательно и равномерно всю поверхность диска. Еще более эффективным ручным вариантом является инструмент с шестигранной пластиной, так как каждую грань можно подвергать универсальной заточке для работы с поверхностями различных металлов. Набор пластин для такого шабера изготовлен из твердой стали, а процесс замены не занимает много времени.

Следует понимать, что составные шаберы легче по весу и более удобны в работе за счет того, что в процессе шабрения они пружинят, а это позволяет повысить точность процесса.

Что касается норм ГОСТа, то для шабрения и шабера они не предусмотрены. Существуют определенные виды шаберов, которые принято считать универсальными, а в остальных случаях пластины для инструмента и его составные части изготавливаются по специальному заказу под конкретный вид шабровочных работ и нужды работников на производстве.

2

Перед тем, как выбрать набор шаберов по металлу, составных, электрических или обычных, необходимо определить степень сложности работ. В первую очередь следует осмотреть поверхность на предмет необходимости более грубой обработки, например, фрезеровки или строгания. Если по краям металла обнаруживаются острые кромки, их необходимо предварительно зачистить напильником, после чего можно измерить уровень зазора, это можно сделать с помощью линейки, бруска. Поверхность готова к шабрению, в случае если зазор не превышает 0,05 мм.

Перед началом работ поверхность накладывается на проверочную слесарную плиту, на которую наносится тонкий слой шабровочной краски.
 Краска может быть изготовлена из разных материалов, однако чаще используется сочетание машинного масла с сажей или синькой. Далее поверхность передвигается по плите равномерными, поступательными движениями, после чего по пятнам краски, которые остались на поверхности, и определяются места шабрения.

Шабрение плиты

Длится в несколько циклов, после каждого из которых проверку с помощью окрашенной пластины необходимо проводить снова до получения желаемого результата. Сам процесс может быть грубым, точным, тонким или чистовым (зависит от приема шабрения, инструмента и конечной цели работ). Сам трехгранный инструмент при этом должен быть максимально правильно заточен, а длину режущей кромки следует выбирать, исходя из твердости металла. Чем он тверже, тем уже должно быть лезвие.

Для эффективной работы этим инструментом важно соблюдать геометрию резки. Стандартная величина заострения угла равна 90 градусов, однако в некоторых случаях рекомендуется уменьшать или увеличивать угол путем заточки, особенно если речь идет о твердых металлах. Например, угол заострения для обработки чугуна должен быть в пределах 90-100 градусов, стали — 75-90, а для легких металлов не выше 45 градусов.

Трехгранный шабер затачивается на автоматических и полуавтоматических станках с помощью наждачного круга различной зернистости (от 30 до 60) и твердостью СМ1-3, а пластины из твердой стали точатся на специальных шлифовальных кругах с применением охлаждения. После заточки необходимо также проводить правку лезвий с помощью абразивных кругов, чтобы убрать все неровности и заусенцы, которые снижают качество шабрения.

3

Для ускорения процесса шабрения поверхностей можно пользоваться механизированным оборудованием. Электрический шабер состоит из электромотора определенной мощности, редуктора, вала, шатуна и специальной насадки, которая легко затачивается и меняется. Качественный электрический инструмент способен в несколько раз ускорить процесс обработки, однако цена механизированной машины достаточно высока, поэтому многие слесари предпочитают работать «по старинке», тем более что в качестве плоского шабера можно использовать вышедший из строя напильник.

Электрическое оборудование для шабрения

Однако электрический шабер можно применять не только для обработки металлических поверхностей, при правильном подходе из него можно сделать универсальный инструмент для ремонта, который пригоден для шлифовки или снятия ненужного слоя краски, штукатурки с потолка или стен. Многие модели имеют набор пластин-насадок, которые можно использовать при работе с пластиком, древесиной, бетоном и другими поверхностями. В отличие от другого электрического оборудования, шаберы обладают небольшой массой и удобными креплениями для насадок различного диаметра и формы.

С целью высокоточной подгонки деталей изделий в слесарном деле используется весьма трудоёмкая технологическая операция — шабрение. Она производится при помощи специального инструмента-шабера, который, в зависимости от сложности и особенности детали, может иметь различную форму, конструкцию и размер.


Шабрение: описание, применение, инструмент

В переводе с немецкого ШАБЕР (schaber, schaben) означает скоблить. Этот слесарный инструмент с трёх или четырёхгранной рабочей поверхностью и чем-то напоминает напильник по металлу с заострённым концом и ручкой.

Шабер бывает ручной, механический, электрический или пневматический
. В зависимости от того, для какой цели он предназначен, различают несколько видов этого инструмента.

по форме:

  • плоские
  • фасонные
  • многогранные

по конструкции:

  • цельные
  • составные (с монтируемыми пластинами)

по числу шлифовальных граней:

  • односторонние
  • двухсторонние

По конструкции шаберы представляют собой металлические стержни разные по форме с кромками-резцами. Они изготавливаются из углеродистой стали марки У10 или У12 и проходят процесс закаливания для придания им прочности в пределе от 64 до 70 HRC.

Принцип работы шабера и его назначение — это соскабливание наимельчайших частиц металла
 (или другого обрабатываемого материала) с различных поверхностей деталей или заготовок. Обычно эту слесарную операцию делают сразу после финишной отделки изделия на металлорежущих станках и производят для более точной подгонки сопрягающихся частей единого механизма один к другому.

Для шабрения гладких и плоских поверхностей используют двухсторонний плоский шабер. Его длина составляет около 400 мм, а ширина 10 до 25 мм, в зависимости от типа шлифования — чернового или чистого. Заострение рабочей поверхности шабера также зависит от вида зачистки и равна 70 градусам при черновом варианте и 90 градусам при чистовом.

Для обработки цилиндрических или вогнутых поверхностей используются трёхгранные или четырёхгранные шаберы. Их длина, согласно ГОСТу составляет от 190 до 510 мм.

Широкие плоскости обрабатываются дисковыми шаберами. Этот вид шабера имеет рабочий диск диаметром до 60 мм и толщиной в 4 мм
, который затачивается на круглом шлифовальном станке. Шабрение дисковым инструментом происходит с большой производительностью, так как площадь рабочей поверхности диска используется полностью.

Для большинства изделий, требующих операции шабрения, подходит универсальный шабер. Он снабжён механизмом быстрой замены рабочих режущих пластин из специальной закалённой стали, прочного зажимного винта и может быть применён практически для всех видов обрабатываемых поверхностей деталей.

Шабрением называют высокоточную слесарную операцию по плотной подгонке деталей изделий или выравниванию различных поверхностей
. Эта операция производится высококвалифицированными специалистами и производится как окончательная (финишная) отделка изделий или поверхности и после того, как было проделано предварительное шлифование, опиливание, фрезеровка или резание конкретной детали.

Для шабрения используется специальная шабровочная краска. Она наносится на поверхности сопрягаемых деталей для уточнения степени шабрирования одной части детали к другой. В результате шлифования происходит срезание мельчайших частиц металла с сопряжённых поверхностей, они «разбиваются» и, в идеале, получается сетка — наибольшее соприкосновение поверхностей изделия.

Краску для шабрения наносят ровным тонким слоем. На хорошо подготовленную поверхность она должна ложится равномерно, с равной степенью насыщенности, а на плохо подготовленную — неравномерно, с проплешинами
. При визуальном осмотре становится очевидным: белые пятна означают — очень углублённые места, тёмные пятна на поверхности — углубление незначительное, серые пятна — это выступающие места, где слой краски самый тонкий.

В результате шабрения производится постепенное срезание мельчайших частиц металла с участков, где образовались сначала серые, а затем тёмные пятна, доведя тем самым поверхность детали до идеально ровной. Сам процесс шлифования производят в несколько этапов: предварительное (или черновое), точечное и, наконец, отделочное (или чистовое) шабрение.

Где и для какой цели производится шабрение?

Шабрение — это очень распространённая слесарная операция
, она занимает приблизительно от 20 до 25% от всех ремонтных и сборочных работ по всем видам обрабатываемых поверхностей. Обработанная шабером поверхность, в отличие от абразивно-шлифованной, наиболее износостойка, лучше «принимает» и сохраняет смазку, за счёт чередования мест выступа и углубления.

Процесс оценки качества для обработанных таким образом поверхностей и деталей сводится к подсчёту количества пятен шабровочной краски на единицу площади. Следует отметить, при одном проходе шабера срезается слой до 0,03 мм — при подготовительной обработке и от 0,005 до 0,07 мм — при чистовом шабрении, что даёт возможность получения поверхности с низкой или высокой степенью шероховатости.

Шаберы-новинки

В связи с увеличением разнообразия технологических задач, растёт число всевозможных новинок в этой области. Разумеется, не стоит путать маникюрный шабер
 с техническим, хотя принцип работы и название у них общее.

Шабрение широко используется как в процессе строительства, на производстве, так и в быту. Подготовить площадь для покраски или наклейки отделочных материалов, где предварительная подготовка площади поверхностей очень важна. А это весьма трудоёмкое и непростое дело. Поэтому на рынке инструментов появляются удобные и многофункциональные приборы, с помощью которых можно быстро и качественно оскоблить поверхность или разную по форме и виду деталь.

Современные шаберы — это действительно многофункциональные инструменты
, которые снабжены большим выбором всевозможных насадок. Принцип работы таких инструментов — колебательное движение режущей кромки насадки-шабера. В результате этого можно произвести грубое снятие поверхностного слоя или зачистить площадь с высокой точностью.

Слово шабер имеет немецкое происхождение и означает скоблить, так называется трех или четырехгранный механический или ручной инструмент, который заострен с одного конца. Этим термином называют предметы, предназначенные для выскабливания.

Как выглядит такой инструмент и где он находит применение, как использовать данный инструмент, предназначенный для выскабливания? Такой вопрос может заинтересовать многих, поскольку в повседневной жизни не раз доводилось сталкиваться с этим предметом.


В любой мастерской всегда найдется место и работа для шабера, особенно когда речь идет о старых металлических и деревянных поверхностях
. Все шаберы выполняют грязную работу, удаляя лаки и грязь с поверхности, в подготовке к дальнейшей работе.

В наше время спрос на такой инструмент заметно снизился, появилась альтернатива этому предмету в виде специальных составов для лакокрасочных покрытий и тепловентиляторов. Химические средства все чаще применяют в обработке при реставрации, а также используют с этой целью горячий воздух.

Для того чтобы получить чистую и гладкую поверхность шаберы являются самыми лучшими и безопасными инструментами. Они не оставляют после обработки опасных для здоровья отходов, но работать ним очень утомительно и кропотливо
. Хороший и безупречный результат достигается, только если инструмент хорошо подточен.

Шабер представляет собой металлорежущий инструмент, выглядит в виде стержня с режущими кромками на конце, которые и применяются для шабрения. Режущие части шабера могут быть трехгранными, плоскими или фасонными, по своей конструкции — цельными и со вставными режущими пластинами.

В современном производстве, кроме ручных шаберов, все чаще стали использовать электрические и пневматические инструменты. С помощью шабера можно снять с поверхности металла тонкие частицы. Инструмент изготавливают из углеродистой стали
, а режущие концы шабера закаливают без отпуска до твердости.

  • Плоские инструменты хороши в обработке плоских поверхностей — канавок и открытых пазов. Они могут иметь длину от 300 до 400 мм, для грубого шабрения ширина предмета составляет от 20-25 мм, в более тонких работах — 5-10 мм. Конец режущей части по толщине обычно 2-4 мм, а угол заострения в черновом варианте составляет — 70-75 о, для чистовой обработки — 90 о.
  • Плоские двухсторонние инструменты благодаря своей конструкции с двумя концами могут использоваться длительное время. У трехгранных шаберов длина стержня составляет от 190 до 510 мм.
  • Универсальные шаберы имеют сменные режущие пластины, состоят из корпуса держателя, зажимного винта, рукоятки, сменной режущей пластины из твердого сплава или быстрорежущей стали.
  • Есть также дисковые инструменты, которые используются для обработки широких плоскостей. Диск может иметь диаметр 50-60 мм и толщину 3-4 мм, его заточку выполняют на круглошлифовальном станке. Они позволяют в процессе обработки использовать весь диск инструмента, что значительно повышает производительность труда.

Сфера применения

Заключение

Очень важно правильно подобрать необходимый инструмент, часто для работы следует покупать целый набор шаберов. Если это маникюрный инструмент, то он нуждается в надлежащем уходе, после использования его необходимо дезинфицировать, а также периодически затачивать.

Слесарные ручные шаберы по металлу: трехгранные, плоские, фасонные

Устройство и характеристики

В простейшем исполнении шабер – ручной инструмент, представляющий собой металлический стержень, с одной стороны которого находится рукоять для удобства удержания и безопасной работы, а с противоположной – режущая часть с определенным углом заострения.

Торцевые грани, если говорить о плоском инструменте – его режущие кромки.

Кроме цельных вариантов исполнения, в продаже встречаются составные модели с держателем, оснащенным зажимным винтом для фиксации сменных режущих пластин.

Такая конструкция рассчитана для использования насадок различной формы, что позволяет решать широкий спектр задач одним инструментом.

В промышленности наряду с ручным инструментом чаще используют:

Пневмоскребок (пневмошабер) – в небольшом корпусе расположен ударный механизм с поршнем, который передает поступательные движения определенной частоты на съемную насадку – зубило. Инструмент приводится в работу сжатым воздухом, а потому к его тыльной части подключается пневматический шланг компрессора. В среднем рабочая частота достигает 2,2 – 4,5 тыс. колебаний в минуту, расход воздуха – около 100 — 115 л/мин.

Электроскребок (электрошабер) – инструмент со встроенным электродвигателем, работающий от аккумулятора или сети. Может использоваться как электрическое долото или зубило. Средняя потребляемая мощность, в зависимости от модели, составляет 150 – 350 Вт.

Среди классических шаберов встречаются двухсторонние варианты, где рабочие элементы расположены с обеих сторон от рукояти.

Также для обработки широких плоскостей используется дисковый инструмент, где в роли рабочей части выступает твердосплавный заточенный диск.

Материал

Стержень ручного инструмента изготавливается, как правило, из инструментальной стали.

Рабочая часть представляет собой твердосплавный режущий элемент.

Материалом для рукояти служит пластик или древесина.

Составные шаберы оснащаются сменными пластинками, сырьем для которых нередко служат сплавы с высокими показателями твердости (64 – 70 HRC).

Для работы с мягкими материалами и пластмассами используются керамические варианты инструмента, оснащенные одно-, двух- и даже трехкомпонентной рукоятью.

Что касается пневматических моделей, их корпус изготавливается из легких, но прочных материалов, способных выдержать высокие нагрузки, например, алюминиевых сплавов.

Электрические варианты исполнения обычно имеют пластиковый корпус, прорезиненный в месте его удержания руками.

Размеры и вес

Размеры ручного шабера зависят от его назначения и конфигурации режущей части, как правило, находятся в следующих пределах:

  • Длина: 190 – 550 мм.
  • Ширина рабочей части (зависит от способа шабрения): 5 – 75 мм
  • Толщина конца: 2 – 4 мм.

У дисковых вариантов исполнения диаметр диска составляет в среднем 50 – 60 мм при толщине 3 – 4 мм.

Ручные шаберы весят порядка 100 – 600 г.

Габариты пневматических и электрических вариантов соотносятся с характеристиками среднеразмерных дрелей.

https://youtube.com/watch?v=3X_Bp_T1PbQ

Как правильно скоблить

Вид шабрения не предусматривает подготовки поверхности обрабатываемого материала. Выполнение работ осуществляется в строгой последовательности операций:

  1. Нанести краску на контрольную пластину;
  2. Приложить нешлифованную деталь к пластине и плавно продвинуть ее вперед и назад;
  3. Визуально оценить окрашенные дефекты;
  4. Подготовить инструмент;
  5. Приступить к удалению неровностей методом движения шабера с углом наклона лезвия 35−40.

Работа с металлической поверхностью заключается в соскабливании выпуклостей. Принцип шабрения заключается в создании длинных отрезков, образуемых скольжением лезвия с последующим сокращением амплитуды. Направление движения инструмента должно изменяться постепенно и скрещиваться. В процессе работы рекомендуется проверять уровень сглаживания неровностей окрашенной пластиной или контрольным квадратом 25×25 мм.

Советы по применению

Основным советом во время шабрения металла будет в тягость правильного прибора. Лишь так можно пришабрить деталь замечательно и не загубить шабер. Многие квалифицированные рабочие в данной области имеют целые наборы подобных инструментов. Но, если вы обыкновенный любитель, то можно приобрести многоцелевой инструмент, который дает возможность сменять пластины под любую деталь.

Никогда не беритесь зачищать металл, который имеет серьезные изъяны по площади больших размеров. Подобная деталь подвергается грубой отделке на фрезере. Нужно покрывать маленьким слоем краски, Чтобы узнать места, с которых необходимо начинать шабрение металла. Красить нужно после любого цикла шабрения.

Предлагаемое заострение угла должно быть равным 90 градусов. Если необходимо угол разрешено делать меньшим или большим.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Техника проверки поверхности

Контрольный квадрат помогает определить глубину шабровки поверхности детали или заготовки. В середине рамки, приложенной к поверхности детали, выделяется контрольный участок и производится подсчет количества окрашенных пятен. Тип неровностей можно определить числом выпуклостей:

  1. Если количество пятен достигает 6 — шабровка грубая;
  2. Если насчитывается до 10 пятен — шабровка чистая;
  3. Когда число пятен не менее 14 — обработка точная;
  4. Когда число окрашенных пятен составляет 22 — зачистка ювелирная.

Операция выравнивания лицевой части деталей, инструмент и применяемый способ шабрения зависит от типа поверхности. Для обработки краев используется приспособление прямого типа, гнутые детали шабровщик зачищает фасонным лезвием, твердые материалы обрабатываются узким лезвием, скобление мягких материалов и плоских поверхностей осуществляется широким шабером и лезвием радиусного типа.

Форма лезвия устройства подбирается по типу поверхности, выявить который можно с помощью прокатки детали по окрашенной пластине. Выявленные неровности удаляются приспособлением с длинной заточенной кромкой. Используемые виды шаберов начинают движение от краевой части заготовки. После завершения операции проводится контрольная проверка чистоты обработки, для доводки которой шабровщик использует слесарный сборный инструмент и ферритная кромка

Чтобы режущий инструмент прослужил долго и помогал качественно подготовить материалы, рекомендуется уделить особое внимание выбору устройства. Все виды шаберов по форме режущей кромки приспособлены для выполнения технологических задач

Оптимальным вариантом является выбор снаряжения универсального типа, конструкция которого позволяет быстро заменять пластины в соответствии с требованиями техпроцесса.

Разные виды шаберов из-за технических особенностей не могут применяться на поверхностях с крупными дефектами и глубокими царапинами. Деталь должна пройти грубую обработку на фрезерном станке или другом шлифовальном оборудовании. Все циклы выравнивания поверхности должны заканчиваться проверкой контрольной пластиной с пигментным красителем.

— это окончательная слесарная операция, заключающаяся в соскабливании очень тонких слоев материала с поверхности заготовки с помощью режущего инструмента — шабера. Шабрение применяется в тех случаях, когда необходимо обработать поверхности с очень малой шероховатостью. Как правило, шабрению подвергаются сопрягаемые поверхности, перемещающиеся друг относительно друга (трущиеся поверхности). С его помощью достигается плотное прилегание сопрягаемых поверхностей, надежное удерживание смазки между трущимися поверхностями и точные размеры деталей.

Шабрением обрабатываются как плоские, так и криволинейные поверхности (например, направляющие станков), поверхности подшипников скольжения, детали приборов, а также поверхности различных инструментов и приспособлений (например, поверочные плиты, угольники, линейки). За один проход шабер может удалить с поверхности заготовки очень тонкий слой металла толщиной не более 0,7 мм. При средних усилиях, прикладываемых к инструменту, толщина снимаемой стружки составляет 0,01 …0,03 мм.

Шабрение является весьма трудоемкой операцией

и требует чрезвычайно высокой квалификации слесари. В практике слесарных работ шабрение занимает около 20%, поэтому большое значение имеют механизации труда и замена ручного шабрения станочными методами обработки.

Как сделать шабер своими руками

Купить достойный шабер не составит труда, но имея в хозяйстве подручные материалы, вы можете сделать инструмент, идеально подходящий для собственных нужд.

Простейший в домашних условиях

Простейший слесарный шабер можно изготовить своими руками при наличии одной лишь твердосплавной пластинки для рабочей части.

Готовое изделие

Необходимые инструменты и материалы:

  • четырехгранный пруток 15х15;
  • быстросменная пластинка Т5К10;
  • болт с шайбой;
  • наждачная бумага;
  • болгарка;
  • тиски.

Пропиленные прорезь и паз

Последовательность действий для изготовления:

  1. От прутка болгаркой отпилите часть длиной 25-30 см. Это будущий корпус.
  2. Зажмите корпус в тисках и выполните отрезным кругом болгарки пропил вдоль на глубину 2-3 см.
  3. Сделайте замер режущей пластинки и выпилите в прутке паз под нее глубиной около 0,5-1 см.
  4. Поперек просверлите отверстие под зажимной болт.
  5. Зачистите все срезы наждачной бумагой и установите пластинку в паз.
  6. Закрутите болт отверткой или шестигранником.

Установка пластинки в корпус

Сложный инструмент на станках

При наличии станков и электрооборудования можно изготовить своими руками шабер сложной конструкции.

Шабер с прикрепленной рукояткой

Инструменты и материалы:

  • шаберная пластина
  • фрезерный станок;
  • токарный станок;
  • стальной пруток 2х1,5 см;
  • стальной стержень диаметром 0,5 см.

Выточенные детали: основание, крышка и стержень с резьбой

  1. Из металлического прутка выточите основание под пластину и крышку.
  2. В основании инструмента просверлите поперечное отверстие для крепления крышки на винт.
  3. На кончике стального стержня вырежьте резьбу, а в крышке и основании шабера просверлите продольное отверстие аналогичного диаметра. Нарежьте внутреннюю резьбу.
  4. Закрепите стержень на основании.
  5. Выточите из дерева рукоятку – можете использовать ножку от обыкновенного стула.
  6. В рукоятке просверлите отверстие и установите внутрь стержень шабера.
  7. Рукоятку можете дополнительно усилить металлическим кольцом, предварительно выточив его из мягкого металла.

Инструмент в сборе

Кольцо в начале рукоятки крупным планом

Временное приспособление из напильника

Шабер из напильника стоит мастерить только тогда, когда другого материала под рукой нет. Напильник для качественного скребка должен быть достаточно широким – около 8-10 мм и изготовлен из твердого материала. Оптимальная длина инструмента совпадает с длиной ладони или значительно больше. Рукоятка удобная, хорошо лежит в руке, не травмируя ладонь при работе.

Последовательность изготовления:

  1. Заточите рабочую кромку напильника под пластинку шабера. Для снятия большого припуска выточите ровную линию, для чистовой шабровки – округлую.
  2. С помощью бруска или электрического наждака заточите инструмент так, чтобы с одной стороны образовалась насечка 1 см, торец стал плоским, а с боков образовались скругления.

Узкий напильник – основа для шабера

Следующим этапом заправьте инструмент алмазной пастой на абразивном бруске, например, F120:

  1. Закрепите брусок на рабочей поверхности.
  2. Установите шабер торцом на брусок и проведите им по направлению к себе несколько раз, пока не сточатся мелкие неровности.

Схема заправки шабера

Если в процессе работы инструмент будет скользить, заправьте его повторно.

Чтобы зачистить поверхность от грязи или неровностей либо зашлифовать слой металла до однородной гладкой текстуры, используйте шабер – что это такое, вам теперь известно. Выбирайте инструмент согласно типу обрабатываемой поверхности и требованиям к итоговой шероховатости материала.

Шабер хорошо известен специалистам по слесарному делу. При помощи этого инструмента для финишной обработки поверхности деталям из металла можно придать минимальную степень шероховатости, а их геометрическим параметрам – высокую степень точности.

ГОСТ

Государственная стандартизация коснулась шаберов исключительно с точки зрения правил приемки этого инструмента и требований к металлам, которые могут применяться в производстве.

Что же касается геометрических параметров, они ГОСТами никак не регламентируются, однако, по ошибке нередко за такой стандарт принимается ГОСТ 1465-80, который относится исключительно к напильникам.

Маркировка

Единой схемы маркировки для шаберов не существует, однако, у некоторых производителей, предлагающих инструмент в наборах, распространено цветовое их деление по материалу, для работы с которым они предназначены.

Обычно окрашиваются рукоятки или их части (вставки) в следующие цвета:

  • Зеленый – для обработки алюминия;
  • Красный – для чугуна и латуни;
  • Синий – для стали;
  • Желтый – для мягких материалов, например, пластика.

Разделение по цвету позволяет владельцу сразу сориентироваться в назначении того или иного шабера.

Назначение шабровки

Применяется для финишной металлообработки, когда объекты должны взаимодействовать с минимальным трением, отлично дополняя друг друга. Операция позволяет достигнуть максимальной гладкости даже при миниатюрных размерах заготовки. Обычно этот этап обязателен при производстве:

  • измерительных и контрольных приборов, так как у них должна быть высокая точность;
  • подшипников скольжения – при наличии неровностей будет появляться трение, деформирующее вал, а также риск быстрого износа и перекоса оси;
  • направляющие любых станков;
  • автомобильные двигатели и некоторые другие запчасти на авто.

В этот перечень также могут попасть все узлы, для работы которых важна точность и отсутствие любых дефектов.

Сферы применения инструмента

Шаберы используются для снятия тончайшего слоя с детали из металла. Это дает возможность довести поверхность до оптимального уровня шероховатости. Подобная технологическая операция нередко применяется для элементов из металла, которые потом будут подвижными. К ним относятся:

  • элементы высокоточных устройств и станков;
  • детали подшипников;
  • всевозможные измерительные приспособления;
  • лезвия инструментов для резки (они затачиваются с помощью точила-шабера).

Универсальность — одно из основных преимуществ пушеров. С применением таких приспособлений наносят гравировки, производят обработку кромок и снимают старое покрытие. Шаберы используются даже в косметологической сфере специалистами по маникюру, но такие инструменты обладают своими конструктивными и функциональными особенностями.

https://youtube. com/watch?v=4MdeQBTUCec

Советы по использованию от профессионалов

Для того чтобы шабер был долговечным и эффективным, нужно придерживаться некоторых правил его применения. Один из самых важных факторов — выбор инструмента.

Специалисты предпочитают иметь в своем распоряжении целый набор шаберов для решения тех или иных задач. Можно воспользоваться универсальным приспособлением с насадками, которые оперативно меняются в зависимости от ситуации.

Не нужно начинать шабрение, если на поверхности обрабатываемого элемента есть значительные дефекты в виде царапин, сколов и т. д. Для начала его лучше обработать грубо с помощью фрезерного станка.

После подготовки поверхности нужно обозначить самые проблемные участки изделия. Для этой цели на поверхность нужно нанести слой краски и провести по ней обрабатываемой деталью. В итоге выступы и неровности, с которыми нужно начинать соскабливание, будут окрашены.

Для обработки элемент надежно закрепляется в тисках. Крупные же детали обрабатываются по месту. Не стоит забывать, что шабрение необходимо начинать с наиболее выпуклых участков детали. Лишь в этом случае работа будет успешной.

Инструменты и приспособления для шабрения. Шаберы

Режущим инструментом при шабрении является шабер. Шаберы различаются по конструкции

— цельные и составные, по форме режущей кромке — плоские, трехгранные и фасонные, а также по числу режущих граней — односторонние и двухсторонние.

Шаберы изготовляются из

углеродистых инструментальных сталей марок У10…У13. Составные шаберы могут оснащаться пластинами из быстрорежущей стали или твердого сплава.

Для шабрения плоских поверхностей используются одно- или двухсторонние шаберы с прямолинейной или криволинейной режущей кромкой (рис. 4.3, а, б, в). Геометрические параметры шаберов зависят от вида обработки, материала заготовки и угла установки инструмента по отношению к обрабатываемой поверхности. Торцевая поверхность шабера затачивается под углом заострения 90… 100° по отношению к оси инструмента. При черновой обработке угол заострения равен 75…90°, при чистовой — 90°, а при отделочной — 90… 100°. Угол заострения для чугуна и бронзы выбирается равным 90… 100°, для стали — 75…90°, а для мягких металлов — 35…40°.

Выбор длины режущей кромки и радиуса ее закругления зависит от твердости обрабатываемого материала и заданной шероховатости обработанной поверхности. Чем тверже обрабатываемый материал и выше требования к чистоте обработанной поверхности, тем более узкой должна быть режущая кромка шабера и меньшим радиус закругления.

Для чернового шабрения применяются шаберы с шириной режущей кромки 20… 30 мм, для чистового — 15… 20 мм и для отделочного — 5… 12 мм.

Для шабрения вогнутых поверхностей, например вкладышей подшипников скольжения, предназначены трехгранные шаберы

(рис. 4.3, г), которые имеют три режущие кромки и могут быть прямыми и изогнутыми; их угол заострения составляет 60°. У этих шаберов на гранях находятся продольные канавки (желобки), что делает более удобной заточку и заправку инструмента.

Помимо цельных, используются составные шаберы

(рис. 4.3, д), позволяющие быстро заменять режущие пластины, а потому удобные для выполнения различных шабровочных работ. Такой шабер состоит из корпуса держателя 2, рукоятки 4 и зажимного винта 3. Сменную режущую пластину 1 из углеродистой, быстрорежущей стали или твердого сплава закрепляют в держателе 2, вращая винт 3 при помощи рукоятки 5.

В более простой конструкции шабера (рис. 4.3, е) режущие пластины 6 закрепляются в рукоятке 7 при помощи гайки.

При шабрении вкладышей подшипников скольжения для уменьшения числа переточек в процессе работы применяются шаберы- кольца (рис. 4.4), которые могут быть изготовлены из кольца изношенного конического роликового подшипника.

Поскольку шабрение является заключительной операцией слесарной обработки, то качество ее выполнения необходимо контролировать в течение всего процесса. Для этих целей предназначены проверочные инструменты.

К проверочным инструментам (рис. 4.5) относятся: проверочные плиты для контроля широких плоских поверхностей; плоские проверочные линейки (рис. 4.5, а, б), применяемые при контроле шабрения длинных и сравнительно узких плоских поверхностей; трехгранные угловые линейки (рис. 4.5, в), использующиеся при контроле шабрения поверхностей, расположенных под внутренним углом, угловые плиты — для контроля качества шабрения поверхностей под прямым углом; а также проверочные валики — для контроля шабрения цилиндрических поверхностей и выемок. Контроль качества шабрения всеми этими инструментами основан на выявлении неровностей на обработанной шабрением поверхности. Неровности на обрабатываемой поверхности становятся видимыми после наложения ее на окрашенный проверочный инструмент или наоборот, после наложения окрашенного инструмента на обработанную поверхность и взаимного их перемещения друг относительно друга.

Весьма важным является хранение проверочных инструментов в надлежащем состоянии, поэтому после работы проверочный инструмент следует очищать, смазывать и только потом укладывать в футляр или накрывать крышкой.

С целью высокоточной подгонки деталей изделий в слесарном деле используется весьма трудоёмкая технологическая операция — шабрение. Она производится при помощи специального инструмента-шабера, который, в зависимости от сложности и особенности детали, может иметь различную форму, конструкцию и размер.

Изготовление в домашних условиях

В домашних условиях изобрести шабер можно и своими руками. Главное знать несколько хитростей. Для изготовления данного прибора нам понадобятся следующие инструменты:

  • Прут квадратный размером 15 мм.
  • Пластинка Т5К10.
  • Наждак.
  • Тиски.
  • Болгарка.
  • Болт с шайбой.

Приготовив эти инструменты, берем в руки болгарку и отпиливаем от прута тридцать сантиметров. Данная деталь будет служить корпусом для нашего самодельного прибора. Далее мы его зажимаем в тисках и делаем пропил. Глубина его должна равняться трем сантиметрам. Затем делаем паз для режущей поверхности размером в один сантиметр и просверливаем отверстие под болт, который будет зажимать конструкцию.

Теперь срезы необходимо зачистить наждачкой и установить пластину в паз. И осталось только закрутить болт и прибор для удаления шероховатостей готов.

Теперь давайте рассмотрим, как изготовить шабер из напильника.

По ширине прибор из которого будет изготавливаться прибор должен быть не менее десяти миллиметров. Длина равняется длине ладони, а рукоятка должна удобно лежать в руке. Теперь приступаем к изготовлению устройства для снятия шероховатостей на металле.

Рабочую кромку превращаем деталь будущего прибора для работы с металлом. Если вы собираетесь делать им черновую работу при удалении, то необходимо сделать ровную линию, если же начистовую – вытачиваем округлую.

После этого затачиваем до появления насечки в 1 сантиметр. Торец делаем плоским, а бока закругленными. Теперь его необходимо закрепить в тисках. Затачивается на абразивном бруске. Предварительно его необходимо заправить алмазной пастой.

Главным советом во время шабрения металла будет подбор правильного прибора. Только таким образом можно пришабрить деталь идеально и не загубить шабер. Многие профессиональные рабочие в этой сфере имеют целые наборы таких инструментов. Однако, если вы обычный любитель, то можно купить универсальный инструмент, который позволяет сменять пластины под каждую деталь.

Никогда не беритесь зачищать металл, который имеет серьезные дефекты по большой площади. Такая деталь подвергается грубой обработке на фрезере. Необходимо покрыть небольшим слоем краски, чтобы определить места, с которых нужно начинать шабрение металла. Окрашивать необходимо после каждого цикла шабрения.

Такой инструмент, как шабер, известен в разных отраслях. Что это такое, хорошо знает не только слесарь, но и мастер маникюра. Конечно, речь идет не совсем об одном и том же приспособлении, однако их принцип работы и конструкция схожи. Давайте узнаем подробнее.

Шабрение поверхностей плоского вида – схема процесса

Операция проводится в несколько этапов:

  • установка в тисках;
  • после выбора насадки для шабра (ширина режущей части), он берется двумя рукам посередине рукояти;
  • угол стержня по отношению к детали – 80 градусов, направление – от себя;
  • кромка соприкасается с началом неровности, белого пятна;
  • начинаются движения, сперва снимается небольшой слой стружками по 2 см, затем при необходимости делаются более короткие и глубокие штрихи;
  • производится контроль посредством квадратной рамки.

Притирка и шабрение металла – схожие по назначению процессы

Обычно выравнивание делается после шабровки с помощью абразивного диска. Процедура аналогичная и имеет те же цели, только операция немного другая. В первую очередь используется другое приспособление – притир. Его вы видите на изображении:

Второе отличие – это использование при работе специальных абразивов и минерального масла для смазывания поверхностей.

3 Электрический вариант – универсальность и удобство

Для ускорения процесса шабрения поверхностей можно пользоваться механизированным оборудованием. Электрический шабер состоит из электромотора определенной мощности, редуктора, вала, шатуна и специальной насадки, которая легко затачивается и меняется. Качественный электрический инструмент способен в несколько раз ускорить процесс обработки, однако цена механизированной машины достаточно высока, поэтому многие слесари предпочитают работать “по старинке”, тем более что в качестве плоского шабера можно использовать вышедший из строя напильник.

Однако электрический шабер можно применять не только для обработки металлических поверхностей, при правильном подходе из него можно сделать универсальный инструмент для ремонта, который пригоден для шлифовки или снятия ненужного слоя краски, штукатурки с потолка или стен. Многие модели имеют набор пластин-насадок, которые можно использовать при работе с пластиком, древесиной, бетоном и другими поверхностями. В отличие от другого электрического оборудования, шаберы обладают небольшой массой и удобными креплениями для насадок различного диаметра и формы.

Шаберы Rennsteig, служащие для очистки и точной обработки поверхностей металлических изделий и их кромок, отличает изящная и эргономичная конструкция. Этот инструмент, изготовленный из легированной инструментальной стали с нанесенной методом напыления изностостойкой окраской и шлифованной рабочей поверхностью, характеризует надежность и долговечность. В разделе представлены различные виды шаберов как со сменными, так и с впаянными режущими пластинами. Закалка пластин до твердости HRC 64–66.

Шаберы плоские c поворотной твердосплавной пластиной с 4 режущими кромками Rennsteig

Шаберы плоские форма A в соответствии с DIN 8350 Rennsteig

Шаберы лопаточной формы Rennsteig для уплотнителей

Шаберы трехгранные полнотелые форма В в соответствии с DIN 8350 Rennsteig

Шаберы трехгранные полые форма C в соответствии с DIN 8350 Rennsteig

Шаберы полукруглые ложкообразные Rennsteig

Шаберы трехгранные ложкообразные Rennsteig

Шабер для тонких работ PROFILIT Rennsteig

Шабер для тонких работ Rennsteig

Казалось бы, о плоскогубцах, клещах и щипцах мы знаем все. Но, знакомясь с новыми разработками специалистов Knipex, начинаешь понимать: совершенству предела нет.

Изумительная немецкая сталь, совершенство конструкции и приемлемые цены – вот те три кита, на которых уже более века держится Knipex и которые вывели нас в лидеры рынка производителей шарнирно-губцевых инструментов.

Вы знаете, какую работу Вам нужно выполнить. Наши специалисты помогут Вам подобрать идеально подходящий для каждой конкретной работы инструмент.

Шабер хорошо известен специалистам по слесарному делу. При помощи этого инструмента для финишной обработки поверхности деталям из металла можно придать минимальную степень шероховатости, а их геометрическим параметрам – высокую степень точности.

Шабрение направляющих задней бабки токарного станка

Шабер слесарный инструмент для шабрения, шабровки, пришабривания поверхностей

Что означает необычное слово шабрение?

Слово это обозначает как раз процесс использования выше названного инструмента. Как поговаривают бывалые слесари, работа это не из легких и требует ювелирной точности, скрупулезности, терпения и, конечно же, умения. Навык приходит не сразу, и много деталей остается подпорченными, прежде чем молодой слесарь освоит эту хитрую операцию, а она, кстати, занимает практически 20 % всех задач в слесарном деле. Так что в обход ее никак не обойдешь. О требуемой сноровке можно судить по тому, что за один проход можно удалить максимум 0,7 мм металла, а при среднем усилии и вовсе уйдет не более 0,03 мм.

Заключается шабрение в том, что снимается с обрабатываемой детали еле видный верхний слой. Чаще всего, работают с металлом, хотя нередко встречается такой же прием и при обработке дерева, но с этим более послушным материалом можно работать и другими режущими инструментами, достигая гладкой поверхности. С металлом же не все так просто, и только шабрение дает действительно нужный результат. Шабер по металлу способен снять даже почти неощутимые шероховатости, которые мешают трущимся поверхностям осуществлять стабильную работу механизмов.

После такой обработки детали могут идеально плотно прилегать друг к другу, хорошо взаимно смазываться и не терять смазку. Снятие тонкого шероховатого слоя дает возможность идеально подогнать размер детали под требующийся.

Набор шаберов есть в каждом слесарном цеху, такие инструменты необходимы даже при изготовлении поверочных приспособлений для придания им до скрипа гладкой поверхности. К тому же, успешно обработать можно и криволинейную поверхность, правда, задача эта еще сложнее и требует соответствующей квалификации и опыта, особенно, если в арсенале только ручная модель приспособления для шабрения. Так ровняются детали различных приборов, направляющие станков, и даже подшипники можно привести в идеальную форму с помощью таких инструментов.

Виды шаберов – чем может удивить такой простой инструмент?

Виды шаберов выделяют по нескольким критериям. Например, по конструкции можно разделить приспособления на цельные и составные. Про разницу между ними догадаться не сложно. Несмотря на внешнюю простоту, существуют различия и по форме кромки, которой осуществляется непосредственная работа. Так, выделяют плоские (самая простая форма – прямая пластина), фасонные (пластина имеет форму детали, которую планируется обрабатывать) и трехгранные. Также существуют разные количества режущих граней, их может быть две (двухсторонние инструменты для шабрения) или одна (односторонние).

Как видно, составных частей у данного режущего приспособления не много, но и в них можно заблудиться. А если осмотреться в современном строительном магазине, то вы увидите, что кроме этих критериев есть и еще один существенный нюанс – привод. Да-да, сегодня работать можно не только руками, вернее, контролировать все равно придется ими, но вот напрягаться вам не нужно, потому что есть уже другие виды инструментов – пневматический, электрический шабер по металлу и ручной, конечно же. Рабочая поверхность всех подобных приспособлений делается из углеродистой стали для инструментов, обычно это марки У10-У13, реже – из какого-нибудь твердого сплава.

Конструкция инструмента

Конструктивное решение каждого станка связано с функцией, которую выполняет шабер. В целом такие режущие изделия отличаются по нескольким параметрам:

Конструкции шабера

  • Тип сборки. Сборка шабера может быть как цельной, так и со вставным режущим компонентом.
  • Тип запуска. Использование инструмента может контролироваться вручную, а может запускаться с помощью электрического или пневматического привода.
  • Особенности назначения. Рукоять и угол наконечника шабера различаются в зависимости от того, какую процедуру по обработке предстоит выполнить.

Режущий компонент механического или ручного шабера имеет параметры, необходимые для обработки предмета определённой формы. Фасонная режущая часть полностью адаптирована под форму обрабатываемой детали, плоские элементы отлично проявляют себя при оформлении широких поверхностей. Многогранные режущие компоненты подходят для обработки цилиндрических форм или сложных объёмов, а обточка сферических форм выполняется с помощью кольцевого станка.

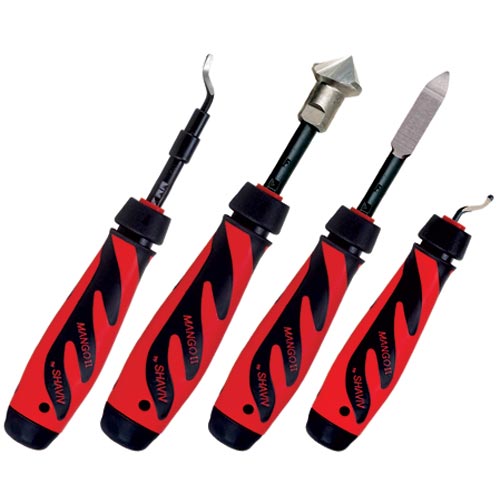

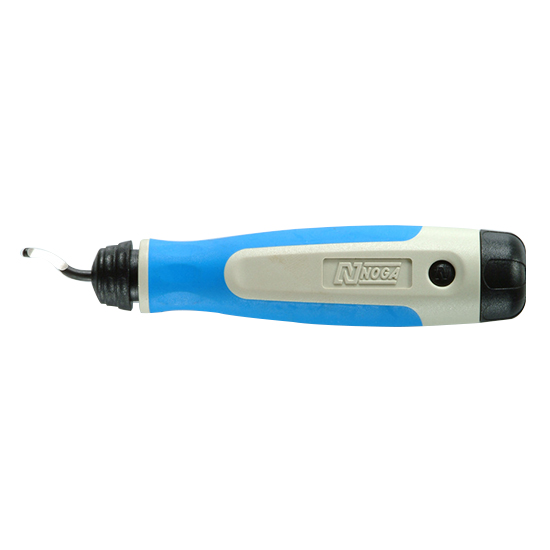

Некоторые станки выполнены в цельной конфигурации, а остальные модели имеют разные вариации сборки, при которых отделяется рукоять и режущая часть. Односторонний шабер представляет собой станок, в котором соединены пластиковая или деревянная ручка и режущий механизм. Работа шабером для металлообработки сопряжена с разглаживанием поверхностей. Такие инструменты изготавливаются из износостойких сплавов – углеродистой, легированной и нержавеющей стали.

Какие бывают шаберы

Как выбрать тот самый шабер из огромного набора?

Как видим, выбор велик, но как же определиться, какой из предложенных инструментов взять для работы? Если перед вами стоит задача выровнять поверхность плоского предмета или детали, то вполне подойдет прямолинейное приспособление, количество режущих кромок может быть любое, приложитесь той, которая вам больше понравится. Если нет прямолинейного, то для этой задачи сойдет и криволинейный. Основная составляющая успешной работы – правильная заточка режущей кромки, геометрия в таких случаях определяется тем, насколько грубой планируется обработка, т.е. сколько нам надо снять миллиметров материала, также от твердости этого материала и от угла расположения режущей кромки относительно поверхности, которую обрабатываем.

Обычно угол заточки равняется 90-100°, работать так легче всего. Но если вам предстоит только черновая стадия обработки, то угол может составить от 75°, когда же производится уже отделочная стадия, угол берется максимальный – 100°. Что же касается материалов, то для мягких металлов можно заточить инструмент даже на 35-40°, а вот для стали нужен угол 75-90°, а если перед вами чугун или бронза, то приготовьте приспособление с заточкой под 90-100°. Выбирая ширину и радиус скругления для вашего режущего приспособления, опирайтесь также на твердость обрабатываемого материала и на требование к чистоте работы. Правило такое: при высокой твердости и чистоте шлифовки режущая кромка должна быть узкой (черновая стадия – до 3 см, а отделочная – 1,2 см) и с малым радиусом закругления.

Для особых случаев, например, для криволинейной работы по обработке подшипников, берут трехгранный инструмент, причем затачивают его на 60°. А если работы предстоит много, и она довольно разномастная, то потребуется очень много приспособлений в наличии, тогда проще использовать составной инструмент для шабрения. В нем можно просто менять пластины, причем делается это элементарно, лишь открутив зажимной винт. В некоторых случаях слесари делают не совсем стандартный вид такого инструмента – в виде кольца. Им намного удобнее шлифовать круглую деталь.

Как пользоваться инструментом для шабрения — пошаговая схема

Шаг 1: Оценка и подготовка поверхности

Важно взвесить степень несовершенства вашего объекта шабрения. Если есть грубые царапины и забоины, или износ почти достиг отметки 0,5-1 мм на площади в 1 мм2, то нужна сначала более грубая обработка, например, строгание и фрезерование. Следует острые кромки по краям поверхности затупить напильником, а потом замерить зазор поверочного инструмента, например линейки, относительно поверхности. Приложив ее к детали, вы не должны обнаружить зазор выше 0,05 мм, иначе нужна еще одна предварительная грубая обработка.

Шаг 2: Окрашивание поверхности

Берется поверочная плита, по ней проходятся краской, оставляя тонкий слой. Будущую «подопытную» деталь кладут поверхностью, которую предстоит шабровать, и тянут по плите. Все выпуклости, которые вам и нужно будет потом удалить, окрасятся. Краски имеют особую рецептуру, вариантов много, но, чаще всего, это машинное масло с лазурью или синькой. Ожидаемое требование – отсутствие крупных частиц в краске, идеальное состояние поверочной плиты. Проверять деталь на краску придется много раз за шабрение, только последняя чистовая стадия будет производиться уже «на блеск».

Шаг 3: Шабрение

Осуществлять данный шаг следует с хорошо заточенным и заправленным инструментом. После небольшого шабрения следует опять проверять состояние поверхности, причем наносить краску на поверочную плиту нужно каждый раз все более тонким слоем. При работе заготовку не ленитесь хорошо закреплять в тисках или других приспособлениях. Если деталь маленькая, то делать это стоит осторожно, используя какие-нибудь прокладки под тиски. Шабрение нужно делать равномерно, а значит, двигаться следует во всех направлениях. Причем начинать с удаления больших пятен, заканчивая малыми.

  • Автор: Михаил Малофеев
  • Распечатать

Оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!

Шабрение поверхности

Шабрение поверхностей.

Шабер — металлорежущий инструмент в виде металлического стержня с режущими кромками на конце, применяется при шабрении. По форме режущей части различают плоские, трёхгранные и фасонные шаберы, по конструкции — цельные и со вставными режущими пластинами.

Шабрение, шабровка, срезание (соскабливание) тонких частиц металла с поверхности детали шабером. Шабрение обычно производится после отделочной обработки деталей на металлорежущих станках и используется для пригонки сопрягаемых поверхностей или герметичности их соединения.

Конструктиво шаберы — металлические стержни различной формы с режущими кромками. Изготовляют их из инструментальных углеродистых сталей У10 и У12А. Режущий конец шабера закаливают без отпуска до твёрдости HRC 64…66.

По форме режущей части шаберы делятся на плоские, трёхгранные, фасонные; по числу режущих концов (граней) — на односторонние и двусторонние; по конструкции — на цельные и со вставными пластинками.

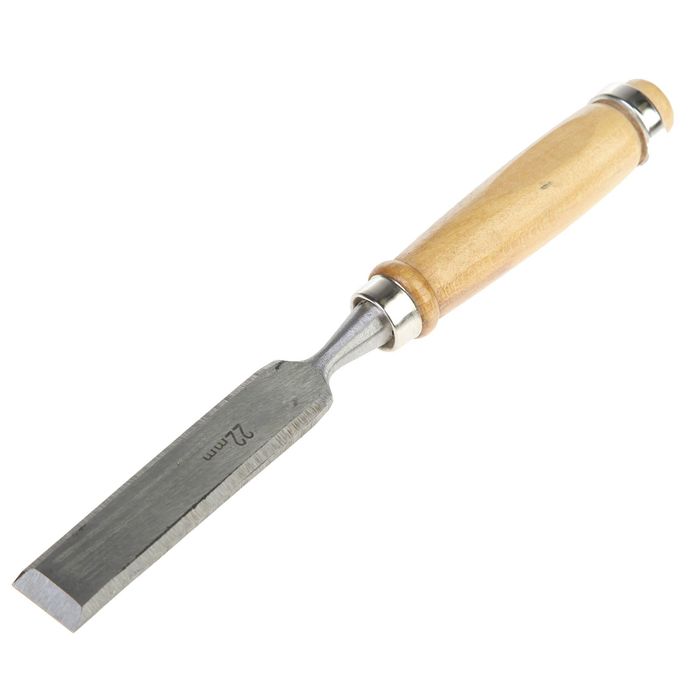

Плоские шаберы применяют для шабрения плоских поверхностей — открытых пазов, канавок и т. д. Длина плоских двухсторонних шаберов составляет 350…400мм. Ширина шабера для грубого шабрения принимается равной 20…25мм, для точной — 5…10мм. Толщина конца режущей части колеблется от 2 до 4мм. Угол заострения у шаберов для чернового шабрения принимают равным 70…75 градусов, для — чистового 90 градусов.

Двухсторонний плоский шабер благодаря наличию двух режущих концов имеет большой срок службы.

Трёх- и четырёхгранные шаберы принимают для шабрения вогнутых и цилиндрических поверхностей. Трёхгранные шаберы имеют длину 190, 280, 380 и 510мм (по Гост-у).

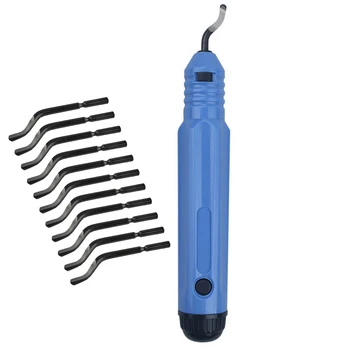

Универсальный шабер со сменными режущими пластинками состоит из корпуса, держателя, рукоятки, зажимного винта, сменной режущей пластинки из быстрорежущей стали или твёрдого сплава.

Дисковый шабер используют для шабрения широких плоскостей. Диск диаметром 50…60мм и толщиной 3…4мм затачивают на круглошлифовальном станке. Таким образом используется весь диск шабера, что повышает произво-дительность труда.

Выявление неровностей

При шабрении применяют проверочные линейки или проверочные плиты, в зависимости от типа поверхности.

Перед шабрением выявляют неровности поверхностей путём их окрашивания.

При точной отделке и пригонке плоскостей их проверяют на гладкой и выверенной поверочной плитке, смазав ее жидкой краской (смесь машинного масла с берлинской лазурью или ультрамарином). Приложив деталь проверяемой плоскостью, легкими кругообразными движениями переносят краску с плиты на деталь. Выступающие (окрашенные) места срезают шабером, выравнивая поверхность. Операцию повторяют до тех пор, пока количество точек контакта не будет достаточным.

Шабрение производят в три прохода.

В первом переходе выполняют черновое шабрение, во втором — получистовое и в третьем – чистовое. Черновое шабрение производят широким шабером (ширина режущего лезвия от 20 до 30 мм.) Длина рабочего хода таких шаберов 14-18мм. Толщина стружки, снимаемой за один проход шабера — 0,02-0,05 мм. Черновое шабрение считается законченным, когда вся пришабриваемая поверхность при нанесении на нее краски покроется крупными пятнами (обычно не более четырех масляных пятен на пришабриваемой поверхности в квадрате со стороны 25 мм. ).

Получистовое шабрение производится более узким шабером (ширина режущего лезвия от 12 до 20 мм.). Длина рабочего хода этих шаберов 8-10 мм. Толщина стружки, снимаемая за один проход шабера — 0,01-0,02 мм.

Получистовое шабрение считается законченным, когда на пришабренной поверхности в квадрате со сторонами 25мм. будет от 8 до 16 пятен.

Чистовое шабрение производится самым узким шабером (ширина режущего лезвия от 5 до 12 мм). Длина рабочего хода таких шаберов 3-8мм. Толщина стружки, снимаемая за один проход шабера — 0.005-0.01 мм. Чистое шабрение считается законченным, когда на пришабренной поверхности в квадрате со сторонами 25мм будет от 20 до 25 пятен.

Прямолинейные поверхности пришабривают либо методом «от себя» либо методом «на себя».

Заточка и заправка шаберов.

Заточку шаберов выполняют на заточных станках.

Угол заострения режущей части шабера для стали принимают равным 75…90 градусов (в зависимости от назначения). Углы заточки шабера для обработки чугуна и бронзы 75…100 градусов, для чернового шабрения мягких металлов 35…40 градусов.

В начале затачивают торцовую часть шабера. После заточки производят заправку шабера на мелкозернистом бруске или ровной чугунной плите, покрытой жидкой пастой или микропорошоком с машинным маслом.

При заточке торцовой части шабера его берут правой рукой за рукоятку, а левой охватывают стержень на расстоянии 25…30 мм от режущих кромок. Опираясь плоской гранью шабера на подручник, его устанавливают перпендикулярно к периферии заточного круга. Плавным движением правой руки, не отнимая конец шабера от круга, его двигают в горизонтальной плоскости для образования на торцовой части шабера криволинейной режущей кромки.

После заточки на лезвии шабера образуются заусеницы и неровности, поэтому лезвие доводят на абразивных брусках зернистостью 90 и ниже. Для точного шабрения и окончательной доводки режущей части шабера принимают пасты ГОИ. В среднем, за 7 ч работы, шабер доводят 4…6 раз, в зависимости от характера шабрения и обрабатываемого материала.

Заправку (доводку) шаберов с пластинками из твердых сплавов производят на заточном круге из мелкого карбида кремния аналогичными приемами, что и заточку.

Доводку шаберов на мелкозернистых брусках выполняют в следующем порядке. Поверхность бруска смазывают тонким слоем машинного масла или смачивают водой. Удерживая шабер в вертикальном положении за рукоятку левой рукой и слегка прижимая его к бруску, правой рукой берутся ближе к режущей части и сообщают шаберу колебательные движения по всей торцовой поверхности.

Если есть что добавить — исправить — жду комментариев.

Силовые и ручные скребки Biax

Силовые и ручные скребки

  • Силовые скребки
  • Ручной скребок
  • Скребковые лезвия, вставки и держатели
  • Аксессуары для скребков
  • Справочник по скребку
  • Обучение скреперу

Поиск по категориям

Силовые скребки BIAX от Dapra во много раз быстрее и точнее, чем ручные скребки, что делает их идеальными для восстановления OEM и технического обслуживания.

  • Быстрый и простой в использовании – снижает утомляемость оператора
  • Адаптируется к индивидуальным методам оператора
  • Использование для обработки стального литья, твердого чугуна, ковкого чугуна, цветных металлов и др.
  • Базовые ручные скребки также доступны в качестве экономичной альтернативы механическим скребкам

    • .

  • Обучение работе со скребками доступно по всему миру

Ознакомьтесь с нашими рекомендациями по очистке и справочными материалами.

Мы можем отремонтировать и обслужить все ваши инструменты BIAX в нашей штаб-квартире в Блумфилде, Коннектикут.

Силовые скребки  | Ручной скребок | Скребковые лезвия, вставки и держатели  | Принадлежности для скребка
Каталожный номер скребка  | Обучение скреперу

Скорость шабрения, электронная регулировка: До 1900 ударов в минуту
Длина хода, бесступенчатая регулировка: от 0 до 0,8 дюйма (от 0 до 20 мм)
Рабочее напряжение, стандарт: 110 В переменного тока, 60 Гц (доступно 220 В)
Потребляемая мощность: 320 Вт
Вес: 11,5 фунтов. (5,2 кг)
Размеры: 4,4 x 2,6 x 17,4 дюйма (110 x 65 x 440 мм)

Скорость шабрения, электронная регулировка: До 1900 ударов в минуту
Длина хода, бесступенчатая регулировка: от 0 до 0,8 дюйма (от 0 до 20 мм)
Рабочее напряжение, стандарт: 110 В переменного тока, 60 Гц (доступно 220 В)
Потребляемая мощность: 320 Вт
Вес: 9 шт. 0067

 9,3 фунта. (4,2 кг)
Размеры: 4,4 x 2,6 x 17,4 дюйма (110 x 65 x 440 мм)

Скорость шабрения, электронная регулировка: До 1900 ударов в минуту
Длина хода, бесступенчатая регулировка: от 0 до 0,4 дюйма (от 0 до 10 мм)
Рабочее напряжение, стандарт: 110 В переменного тока, 60 Гц (доступно 220 В)
Потребляемая мощность: 320 Вт
Вес: 7,0 фунтов. (3,3 кг)
Размеры: 4,4 x 2,6 x 12,6 дюйма (110 x 65 x 320 мм)

Скорость соскабливания при 6 бар (90 фунтов на кв. дюйм): 1400 ударов в минуту
Длина хода, бесступенчатая регулировка: от 0 до 0,8 дюйма (от 0 до 20 мм)
Потребляемая мощность: 350 Вт
Вес: 8,0 фунтов. (3,6 кг)
Размеры: 4,4 x 2,6 x 16,8 дюйма (110 x 65 x 425 мм)
Шланговое соединение: Трубная резьба 3/8 дюйма

Скорость шабрения, электронная регулировка: До 1900 ударов в минуту
Длина хода: Фиксированный
Размеры шаблона (зависит от полотна): Маленький, средний, большой, очень большой
Рабочее напряжение, стандарт: 110 В переменного тока, 60 Гц (доступно 220 В)
Потребляемая мощность: 320 Вт
Вес: 6,2 фунта. (2,8 кг)
Размеры: 4,4 x 2,6 x 12,6 дюйма (110 x 65 x 320 мм)
