Какая толщина профлиста – стандартные размеры, правила использования профнастила

Содержание:

Среди кровельных материалов, используемых в частном и промышленном строительстве, лидером можно назвать профнастил. Популярность этому материалу обеспечивает практичность, долговечность, устойчивость к любой погоде и приемлемая стоимость. Незначительные размеры листов не доставляют сложностей при перекрытии кровли любой геометрии и уклоне скатов. Благодаря своей универсальности материал широко используется при возведении дачных и садовых домиков. Однако прежде чем начинать строительство с использованием профнастила нужно подробнее изучить качественные характеристики материала, размеры проф листов, а также узнать, как правильно рассчитать необходимое количество.

Описание профлиста и его разновидности

Профнастил — это материал для кровли, изготовленный из листовой стали высокого качества, прошедшей холодную прессовку. В результате этого процесса гладкий стальной лист приобретает волнистый профиль. Его вертикальные стенки выступают в качестве дополнительных ребер жесткости, благодаря которым материал становится более прочным и жестким. Защитой профнастила от образования коррозии становится слой специальной краски или полимерного покрытия.

Эксплуатационные качества и область применения определяют следующие виды профнастила:

Стеновой материал. Представители этого класса изготовлены из стальных листов незначительной толщины и имеют невысокий профиль. Следовательно, материалу присуща низкая несущая способность. Поэтому в большинстве случаев такие листы используют при строительстве оградительных конструкций и для обшивки стен. В качестве кровельного материала стеновой профлист может использоваться для временного покрытия.
Несущий профлист. Для производства такого материала используется более толстая сталь, чем в предыдущем варианте, а высота профиля может быть более 10 см. Несущая способность имеет более высокие показатели, что позволяет использовать такой вид покрытия при строительстве ангаров и гаражей. Допускается покрывать несущим профнастилом плоские и односкатные крыши большой площади.
Универсальный профнастил. Этому материалу свойственны средние характеристики между несущим и стеновым профлистом. Широко используется в качестве кровельного покрытия, так как имеет достаточную толщину и несущую способность в совокупности с приемлемой стоимостью.

Качество профилированных листов определяется тремя параметрами: толщина, ширина волны профлиста и его геометрия, которые регламентированы ГОСТ 24045 от 1994 года. Согласно этому документу профнастил имеет стандартные параметры и допустимые нормы погрешностей.

Стандартные размеры профнастила — толщина, максимальная длина

Среди достоинств можно выделить размеры листа профлиста оцинкованного, благодаря которым можно выбрать оптимальный вариант кровельного материала.

Марку профлиста определяют по четырем параметрам:

Толщина стали.
Максимальная длина профлиста и его ширина.
Геометрия профиля.
Высота волны.

По этим критериям формируется цена на материал и определяется сфера применения. К примеру, для забора рекомендуется выбирать листы небольшой толщины и длины для удобного размещения между столбами. В качестве кровельного покрытия лучше использовать профилированные стальные листы, высота волны которых составляет более 5-6 см.

Кровельные материалы на основе профлиста должны иметь следующие параметры:

Длина кровельного профнастила определяется областью применения. Перекрытие кровли жилых домов выполняется листами длиной 6 метров, хотя производитель может выпускать материал длиной до 14 метров.
В отличие от длины ширина профлиста не может быть произвольной по причине определенных условий производства. Стандартный размер профнастила, поступающего для профилирования — 125 см, параметры готового листа напрямую зависят от высоты и формы волны. К примеру, профлист марки С75 имеет ширину 80 см, а стеновой профнастил С8 — 120 см.
Толщина профлиста для покрытия кровли может составлять от 0,45 до 1,2 мм. На основании этого определяются прочностные характеристики и несущая способность материала. Помимо этого с увеличением толщины листа возрастает его стоимость.

Профнастил для кровли должен иметь более высокую волну, чем стеновой аналог. Это необходимо для эффективного отвода с крыши талой и дождевой воды.

Правила расчета материала для кровли

Очень часто встречаются случаи, когда приобретенного материала не достаточно для полного завершения работы. Такая ситуация может стать причиной некачественного выполнения кровельных работ и повлечь за собой дополнительные расходы. Избежать возникновения такой проблемы помогает расчет необходимого количества листов.

Для этого достаточно выполнить следующие действия:

Вначале высчитывают площадь одного ската. Самым легким вариантом можно назвать простую крышу с двумя прямоугольными скатами. Нужное значение определяется умножением длины прямоугольника на его ширину. Полученный результат умножается на два.
Теперь нужно определить полезную площадь одного листа выбранного материала для кровли. Для этого от геометрической площади листа следует вычесть величину вертикального и горизонтального нахлеста. На размер этих параметров влияет марка профилированных листов и угол наклона крыши.
Далее общую площадь кровли делят на полезную площадь одного листа, полученное значение округляют до целого числа в большую сторону.

По мнению профессиональных кровельщиков, нужно покупать профнастил с запасом 10-15%. Причем запас увеличивается с возрастанием уровня сложности конструкции.

Для качественного выполнения кровельных работ необходимо знать, какие бывают размеры профнастила, какой формы и высоты должна быть волна профиля, а также какое необходимо количество листов кровельного материала.

Размеры профлиста

Сложно найти такой же кровельный и отделочный материал, который бы использовался также часто, как профнастил. Его можно назвать лучшим решением в своем классе. Кровельный материал может быть использован для решения бытовых и промышленных задач. Профнастил нашел свое применение не только на кровле, но и в качестве материала для сооружения заборов и отделки стен. Чем он так выделяется и какие размеры у отельных листов настила? Эта информация содержится в статье.

Общие сведения

Популярность материал получил не только в силу своей цены, но и способа производства. Основой для профнастила служит рулонный металл. Для предотвращения коррозии он покрывается слоем цинка, который предотвращает взаимодействие с влагой. Волны на листах изготавливаются методом холодной прессовки, что позволяет сохранить свойства металла без изменений. Рулон внушительных размеров разматывается в процессе производства и раскраивается на требуемые части. Волны не просто так присутствуют в листах профнастила. Их задачей является обеспечение дополнительной жесткости. Одной оцинковки мало, поэтому для профнастила предусматривается еще один уровень защиты, который представляет собой различные полимеры. Большинство из них отлично противостоит воздействию ультрафиолета, и они нейтральны к влаге и большинству химических веществ. В зависимости от определенных параметров материал делится на:

кровельный;
несущий;
стеновой.

Первый вариант можно считать универсальным, т. к. он может быть использован как кровельный настил и как полотно для строительства забора или отделки стен. Несущей способности этого варианта профнастил достаточно, чтобы противостоять воздействию ветров и осадков в виде снега. Кровельный вариант занимает среднюю позицию между двумя другими. Несущий вариант обладает большей прочностью. Достичь этого удалось применением нескольких решений. Одним из них является увеличение высоты волны. Также была увеличена толщина металла. Некоторые виды несущего профнастила используются для строительства промышленных помещений. Стеновой вариант соответствует названию и используется для декорирования поверхностей и заборов. Волна у такого профнастила сравнительно меньше, также тоньше и металл.

Размеры

Широкое разнообразие размеров также послужило причиной, по которой профнастил завоевал своих пользователей. Благодаря особой технологии изготовления появилась возможность подбирать кровельный материал под конкретную конфигурацию стропильной системы. При выборе конкретного вида материала опираются на несколько показателей. Это ширина и длина изделия, также учитывается толщина металла, который служит основой для конкретного вида. Еще одним показателем, который важно учитывать является параметр волны – ее высота и ширина. Если говорить о стеновом варианте материала, то изделие с маркировкой С8 имеет максимальную ширину в 120 см. При этом высота волны остается минимальной, а ее ширина составляет 5,2 см.

Высота волны у стенового варианта материала с маркировкой С8 составляет 8 мм. Этого достаточно для правильной и практически бесшовной стыковки материала во время отделки. В таблице ниже видно, что профнастил С10 обладает полезной шириной в 110 см, при этом высота волны у него на 2 мм больше, чем у предыдущего материала. Для этих двух разновидностей толщина металла может колебаться от половины до 0,7 мм.

Важным параметром является длина материала. Если говорить просто, то здесь ограничение заключается только в количестве материала, которое есть в смотке. Ограничение налагает оборудование, которое используются производители. Наибольшую длину, которую готовы предоставить компании, выпускающие профнастил, составляет 14 м. Такие длинные листы используются довольно редко, большее распространение получил материал с длиной в 6 метров, это связано с ограничениями транспорта, которым осуществляется доставка.

Ширина изделия более ограничена, чем его длина. Вопрос опять же связан с используемым оборудованием. Кроме того, рулоны изначально имеют ширину в 125 см. Часть уходит на обрезку в процессе производства, поэтому полезная ширина получается меньшей. Для некоторых вариантов профнастила она составляет всего 84,5 см, например, для Н60. Для любого из видов материала у производителя используются одинаковые рулоны с металлом, это означает, что толщина металла будет одинаковой. Большая несущая способность и жесткость объясняются увеличением размера волны. Максимальная толщина металла, которая используется в производстве составляет 1,2 мм. Срок службы у такого материала в несколько раз больше, чем у обычного стенового.

Подсчет необходимого количества

Залогом успешного использования, а также правильного распределения средств, являются точные подсчеты количества материала, который будет израсходован в процессе строительства. Если речь идет о кровле, тогда необходимо вычислить площадь каждого из скатов. Следующим шагом подбирается требуемый тип профнастила. Благодаря указанным размерам можно узнать площадь одного листа. Но стоит понимать, что в расчет берется не вся площадь, а только полезная. Она берется без участков, которые уйдут для нахлеста. Производитель конкретной марки указывает, какой для нее должен быть соблюден нахлест, поэтому сориентироваться будет несложно. После этого необходимо сумму площадей скатов разделить на площадь одного листа. Результатом будет количество необходимых листов профнастила. О том, как правильно выбрать профнастил для забора рассказано в видео.

Резюме

Как видно, профнастил опережает по популярности обычный шифер, который раньше использовался повсеместно. Это объясняется качествами материала и его доступностью. Кроме того, смотрится металлический настил в несколько раз лучше, чем обычный волновой шифер. Монтаж профнастила осуществляется как с применением кровельных саморезов, так и обычными заклепками.

Профлист – размеры и вес стандартных листов для крыши и стен

Сегодня одним из наиболее популярных кровельных и фасадных стройматериалов является профлист, размеры и цвета которого предоставляются в широком ассортименте. В этой статье мы расскажем, почему профнастил стал настолько популярным, и чем он отличается от аналогичных представленных на рынке стройматериалов.

На протяжении многих лет профлист хорошо зарекомендовал себя. Стоит отметить следующие преимущества профнастила:

простой и быстрый монтаж;
стойкость к коррозии;
малый вес и высокая прочность;
эстетичный внешний вид;
невысокая стоимость.

Лист профнастила состоит из:

основы – листа стали;
цинкового и фосфатного антикоррозийных покрытий;
полимерного и грунтового покрытий.

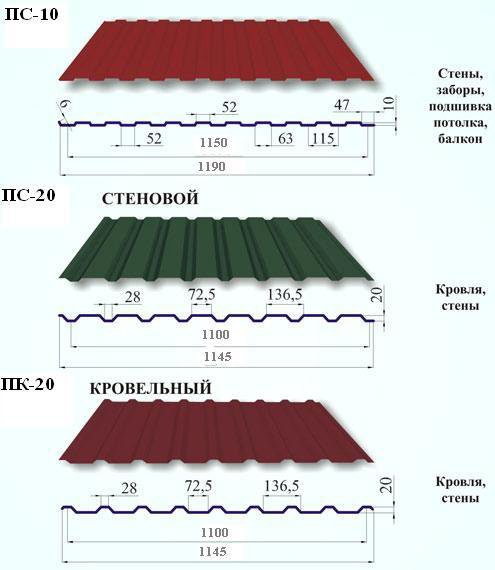

Профильный лист имеет свою маркировку, по которой можно сориентироваться, для какого вида работ он предназначен. Выделяют три основных вида строительного материала:

Стеновой или фасадный с маркировкой изделий “С”, применяющийся для отделки площадей с небольшой внешней нагрузкой.
Универсальный “НС”, пригоден для любых внешних и внутренних отделок.
Кровельный “Н”, рассчитанный преимущественно для сооружения и отделки крыши.

Иногда фирмы-изготовители меняют стандартные маркировки на разработанные специально под свои логотипы, например МН, ПК, о чем указано в технических условиях к этой продукции.

Общепринятыми и наиболее востребованными в строительстве являются такие габариты металлического проката, которые обеспечивают наибольшее удобство при транспортировке и наименьшую трудоемкость в процессе монтажа. К типовым размерам профлиста относятся:

длина материала;
общая (габаритная) и полезная ширина;
толщина листа;
высота;
вес листа;

Обычно наиболее востребованными являются длины 3 и 6 м. Уникальность материала заключается в его изготовлении из рулонного вида металла, поэтому по желанию заказчика длина изделия может быть практически любой. Но при длине более 12 м могут быть потеряны некоторые свойства профнастила.

Для разного типа сборки принято приобретать листы с учетом нюансов возводимых конструкций. Необходимо помнить, что общая и рабочая ширина отличаются в среднем на 50 мм из-за технологии укладки изделий “внахлест” (перекрытие на одну волну). Поэтому для расчета оптимального количества материала при транспортировке учитывается габаритная ширина, при монтаже – рабочая.

Толщина профлиста соответствует толщине исходного материала – оцинкованного листа. Стандартной принято считать материал от 0,5 до 1 мм.

Выбор высоты волны (ребра жесткости) зависит от вариантов монтажа и предполагаемой механической нагрузки на строительный материал, также при этом учитывается вес листа и его рабочая ширина. Естественно, прочность профнастила для крыши будет выше, чем у стенового, ведь выдерживаемые им нагрузки больше в разы.

Профильный лист начал широко применяться для кровельных работ, благодаря своим преимуществам перед ондулином и черепицей – более легкому весу и высокой прочности, которую обеспечивают ребра жесткости. Профнастил для кровли, размеры листов которого одинаковы у всех производителей, соответствует общепринятому ГОСТу или утвержденному техническому условию (ТУ). Данные стандарты позволяют применять этот стройматериал для любого вида строений: промышленных зданий, временных объектов, крупногабаритных построек.

Отличительные размерные характеристики материала для крыши – это толщина металла и высота ребра жесткости. С учетом этих показателей существует несколько популярных марок для крыши:

ПК 20 с высотой ребер 20 мм, общей шириной 1140 мм.

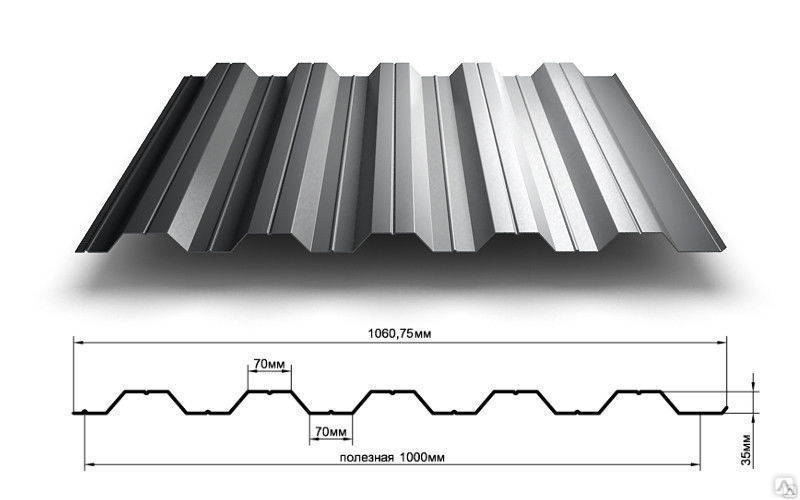

ПК 35, где высота составляет 35 мм и общая ширина – 1125 мм.
НС 44 и ПК 45 с высотой волн 44 и 45 мм соответственно и общей шириной 1045 мм.

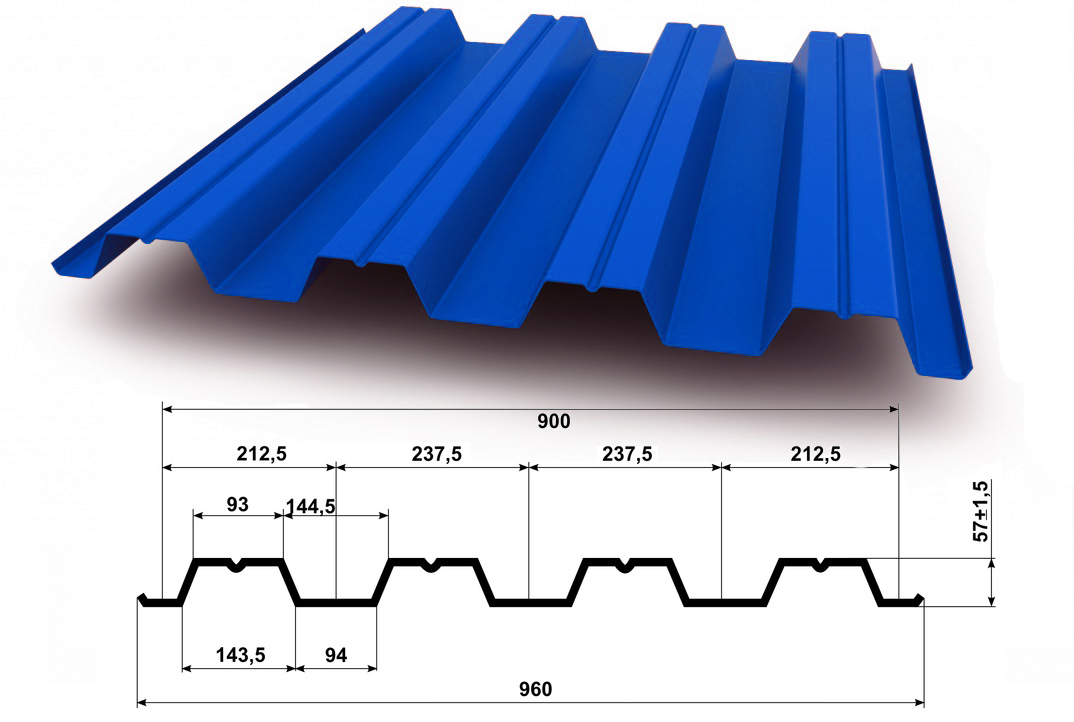

Н57 – высота 57 мм и ширина 1050 мм.
Н75 – 75 мм и 800 мм соответственно.

Для всех этих марок выпускаются различные по длине профильные листы. В зависимости от конфигурации перекрытий и самой крыши, используются длины от 0,3 до 12 м. Также этот стройматериал кроме общей ширины имеет еще один важный показатель – рабочую ширину (меньше от общей до 50 мм, зависит от размера профлиста).

Внешняя нагрузка, которую должен выдерживать материал, напрямую зависит от толщины листа используемой рулонной стали. Чем толще лист металла и выше волна (ребро) жесткости, тем большую нагрузку способен выдержать материал. Кровельный профнастил с диапазоном толщины от 0,4 до 1 мм пользуется наибольшим спросом.

Эта величина учитывается при проектировании зданий и значительно расширяет сферы применения строительного материала. Специально созданная для инженеров-конструкторов таблица нагрузок облегчает расчеты, что влияет на цену проекта, значительно удешевляя его. Толщина гофрированного материала влияет на еще одну важную техническую характеристику профлиста – вес листа.

Небольшой удельный вес строительного изделия стал одной из причин его популярности.

Профильные изделия для стен и фасадов применяются при облицовке зданий, создания слоя утепления и внутренних перегородок. Наиболее распространенным является профлист, размеры которого следующие: ширина листа 1–1,2 м и высота волны около 20 мм (для марки “С”).

Толщина листа металла варьируется от 40 до 80 мм. Наименьшая высота ребра, производимая на данный момент – 8 мм. Стеновой профнастил предназначен для внешней отделки стен и внутренних работ. Также существуют материалы с высотой ребра 10, 15, 17 и 21 мм. Листы с ребрами более 21 мм считаются универсальными. По индивидуальному заказу некоторые компании изготавливают гофрированные листы толщиной менее 8 мм.

Востребованной и полезной шириной для стен считается 1090–1150 мм, а марка С15 популярна в ширине 0,8 м. Последнюю часто используют для монтажа заборов и ворот. Весит стеновой профнастил гораздо меньше, чем кровельный. Этот показатель варьируется от 4,45 до 8,37 кг как 1 метра погонного, так и квадрата полезной площади.

Размеры профнастила для кровли

Для выбора марки профилированного листа и расчета потребности в этом материале для каждого конкретного объекта, нужно знать, каковы отличия между видами профнастила. У разных марок профлиста для кровли технические характеристики тоже разные.

Основных характеристик профилированного листа, в том числе и кровельного, не так много. Это — размеры профлиста для кровли, его толщина, а также геометрические размеры и форма профиля поверхности.

Размеры профлиста для крыши

Наиболее качественный профилированный лист выпускается по ГОСТ 24045-94. Стандарт регламентирует с точностью до миллиметра основные размеры профнастила кровельного и все остальные перечисленные выше технические характеристики.

Очень важным достоинством, которым обладает кровельный профнастил — размеры листа. Возможности современных прокатных станов, на которых изготавливают профилированный лист, позволяют выпускать продукцию с длиной листа до 14 метров. Поэтому можно приобрести профнастил для кровли, размеры листа которого будут максимально соответствовать габаритам кровли здания.

Это очень важно, поскольку использование профилированных листов большой длины дает возможность в несколько раз уменьшить количество стыков кровельного покрытия. А это, в свою очередь, намного увеличивает герметичность кровли. Если длина ската крыши меньше 14 метров, то кровельное покрытие вообще не будет иметь горизонтальных стыков.

Кроме всего прочего, уменьшается и расход профнастила, поскольку короткие листы кровельного покрытия укладываются с нахлестом не менее 200 мм.

К сожалению, чем больше размеры профнастила для кровли, тем больше стоимость его доставки на объект. Поэтому профлист для кровли, размеры листа которого больше 10 метров, изготавливается только под заказ. Чаще всего при строительстве жилых зданий используют профнастил для кровли 6м длиной.

Профилированный лист легко обрабатывается и его можно резать прямо на строительной площадке обычными ручными инструментами для резки металла. Но большинство производителей профнастила принимают заказы на свою продукцию с указанием конкретной длины листов. Длина профлиста для крыши задается системе управления линии по производству профнастила, и порезка профиля выполняется автоматически, без участия человека. Длина профнастила для крыши может быть от 0,5 до 14 м с кратностью реза 0,5 м.

Еще один важный размер — это ширина листа профнастила для крыши. Стандартная ширина рулонной тонколистовой стали, служащей сырьем для изготовления профилированного листа, — 1250мм. Но ширина профнастила для крыши, попадающего в приемное устройство прокатного стана, будет совершенно другой.

Стоит учитывать, что чем выше высота волны или гофры профиля, тем меньше будет ширина профлиста для крыши. В частности, ширина листа профнастила С8 составляет 1200 мм, а ширина профилированного листа Н75, изготовленного из металла той же ширины, уже всего лишь 800 мм.

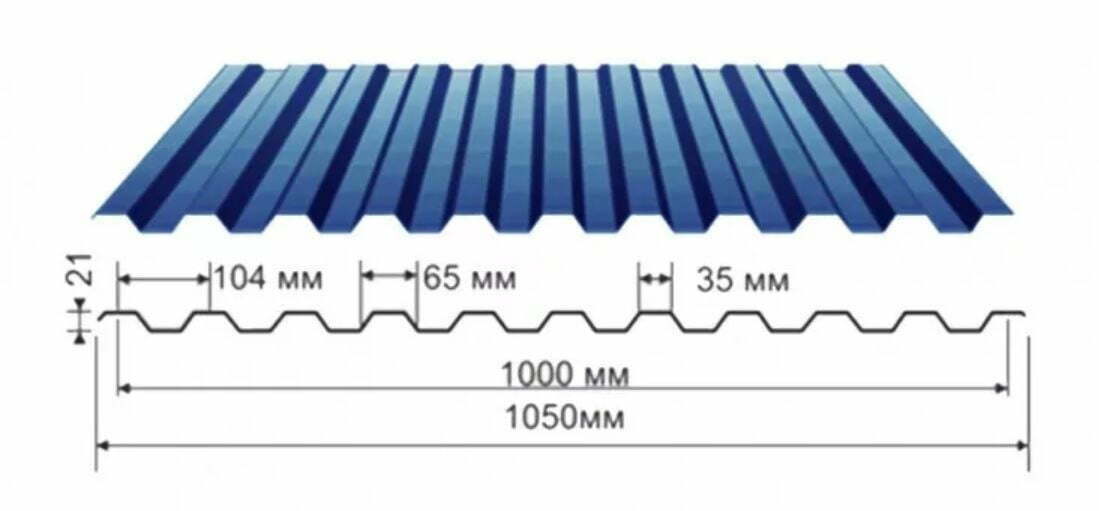

Необходимо знать, что профилированный лист имеет две ширины. Одна из них — это чисто геометрическая величина, которую можно померить обычной рулеткой. Другой размер листа называют «полезной» и «рабочей» шириной. Этот размер листа профнастила для крыши определяет, какую часть длины ската кровли перекроет лист профнастила с учетом вертикального нахлеста с соседним листом в этом же ряду. Так, при полной геометрической ширине профнастила С8 в 1200 мм, рабочая ширина листа составляет 1150 мм. Этот момент очень важно учитывать при подсчете количества материала, необходимого для монтажа кровельного покрытия.

Толщина профнастила для кровли

Толщина профлиста для крыши является очень важной характеристикой кровельного покрытия. Профилированный металлический лист изготавливают из металла, толщиной от 0,45 до 1,2 мм. От толщины металла напрямую зависит надежность профнастила и срок службы кровельного покрытия. Чем толще металл, тем больше его прочность и тем дольше он может противостоять коррозии.

Но толщина профлиста для кровли существенно влияет на стоимость профнастила, поскольку чем больше металлоемкость любого материала, тем его цена выше. Поэтому решение, какой толщины профлист для крыши использовать в каждом конкретном случае, принимается на основании расчета нагрузки на кровельное покрытие с учетом экономических соображений.

Толщина профнастила для крыши влияет и на вес профлиста. Одним из общепризнанных достоинств профилированного листа является его небольшой вес и, как следствие, удобство монтажа этого материала. Применение более толстого и тяжелого профнастила увеличивает трудоемкость и стоимость работ по его монтажу.

Кроме этого, если на крышу уложен более толстый и тяжелый профлист для кровли — вес самого материала дополнительно увеличит нагрузку на несущие конструкции здания. В зависимости от того, какая толщина профнастила для крыши выбрана, архитекторами рассчитывается прочность стропильной системы. Поэтому крайне нежелательны любые изменения веса кровельного покрытия на этапе строительства без соответствующего расчета.

Зависимость характеристик профнастила от формы профиля

Как говорилось выше, на прочность и надежность кровельного покрытия существенно влияет толщина профнастила для кровли. Но главное, от чего зависит несущая способность профилированного листа — это форма профиля его поверхности. Чем больше высота волны профлиста для кровли, тем большую нагрузку он может выдержать.

Кроме высоты трапеции или волны, специальный кровельный профнастил отличается от стенового еще и формой профиля. В частности, профнастил марок НС35, Н60 и Н75 имееют дополнительные ребра жесткости, расположенные или на гранях трапеции профиля, или между их основаниями.

Такие ребра значительно увеличивают продольную жесткость профнастила. Это особенно важно при использовании профилированного листа в конструкциях, подверженных значительным статическим нагрузкам. Использование профнастила с дополнительными ребрами жесткости позволяют также при одних и тех же нагрузках на кровлю увеличивать шаг между обрешеткой стропильной системы.

Коллектив oprofnastile.ru

Смотрите также

Ограждение земельного участка закон
Как сделать забор своими руками для поделки
Ворота распашные металлические для гаража своими руками
Какое расстояние от дома до забора
Металлоштакетник для забора
Монтаж фундамента ленточного
Ворота поворотно откидные гаражные
Въездные автоматические ворота
Кустарник для живой изгороди
Парапет для забора из профнастила
Ворота гаражные фото

Размеры профлиста для крыши — длина и ширина

Дата последнего изменения:

26 декабря 2016

Время на чтение:

9 минут

3351

Профнастил — оцинкованный стальной лист, который еще на производстве подвергается гофрированию (профилированию). Такие листы очень удобно использовать в строительстве. С их помощью можно облицевать стены или использовать для устройства кровли, надежных ограждений и в процессе возведения каркасных конструкций. Выше были перечислены только самые популярные направления, в которых используется профнастил. Возможность выбора размеров профлиста для крыши и других параметров материала позволяет использовать его во многих сферах деятельности.

В качестве материала для изготовления металлических профилированных листов используется листовая сталь, которая прессуется холодным методом при помощи особой формы, создающей на металле трапециевидные или прямоугольные выступы. Такие выступы придают листу существенный запас жесткости.

Для того чтобы подобрать подходящий профилированный лист, сперва нужно разобраться, чем отличаются различные типы профнастила. Стоит отметить, что характеристики изделия могут варьироваться в зависимости от марки.

Профнастил имеет не так много основных характеристик. В первую очередь — это длина и ширина, толщина и форма профиля.

В этой статье

Размеры: длина и ширина
Толщина профнастила для кровли
Зависимость характеристик профнастила от формы профиля
Стоимость популярных моделей

Размеры: длина и ширина

ГОСТ 24045-94 определяет параметры, по которым производится один из самых качественных типов профилированных листов, в том числе размеры листа для крыши. В данном стандарте указаны все параметры и характеристики, которым должен соответствовать качественный профилированный лист.

Размеры кровельного профлиста являются очень важным его преимуществом. Современные прокатные станки рассчитаны на работу с листами больших размеров. Некоторые из таких станков могут работать с листами, длина которых достигает 14 метров. Это позволяет заказать сразу крупный лист, ширина которого разом накроет большую часть крыши.

Минимизация количества стыков на крыше, несомненно, поднимет уровень качества кровли ― она станет более герметична и надежна. А если скат крыши менее 14 метров, то стыков по горизонтали не будет вообще.

Как ни странно, такой подход существенно снижает расход материала на покрытие всей крыши. Это связано с тем, что маленькие листы должны укладываться внахлест, что требует использования существенного количества дополнительного материала.

Главным недостатком большого листа профнастила является ощутимая стоимость доставки. В связи с этим листы, размеры которых превышают 10 метров, компании изготавливают в индивидуальном порядке. Чаще всего в процессе возведения жилого дома используют профнастил длиной 6 метров.

Профилированный лист обрабатывается довольно просто. При необходимости можно прямо на строительной площадке отрезать от листа необходимую часть при помощи ручного инструмента. Однако в большинстве случаев производитель выпускает свою продукцию уже с учетом всех размеров, предоставляемых заказчиком. Длина профлиста для кровли программируется в компьютере, который управляет оборудованием для резки, после чего листы нарезаются автоматически и с максимальной точностью.

[wpsm_box type=»info» float=»none» text_align=»left»]
Ширина профнастила тоже является очень важным параметром. Профилированный лист изготавливается из рулонной стали, ширина ее рулона составляет 1 250 мм. Но ширина материала при поступлении в приемное устройство прокатного станка уже совершенно иная.[/wpsm_box]

Нужно принять во внимание, что ширина профиля зависит от высоты гофры, или волны профиля: чем она выше, тем уже будет профиль. Например:

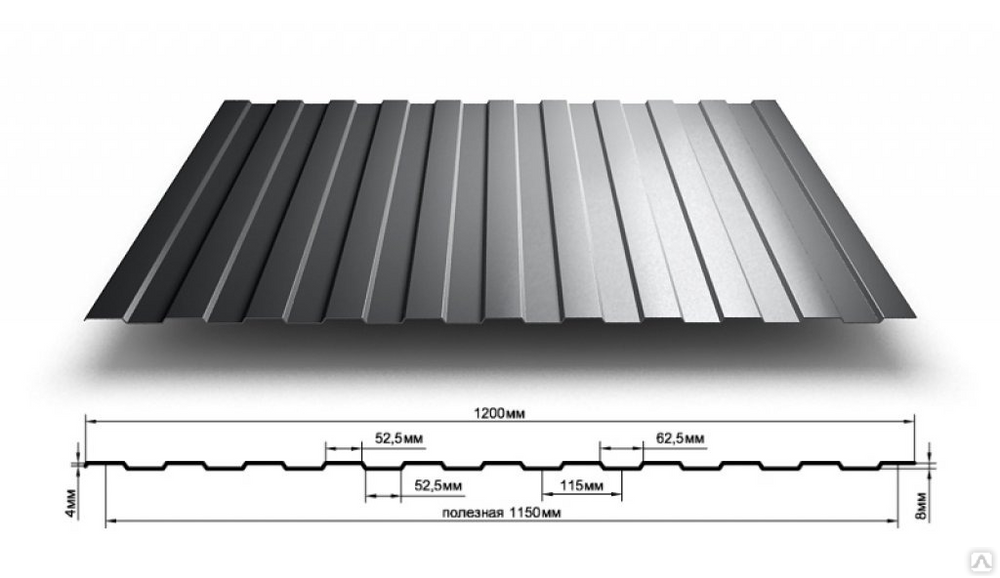

Профлист С8 — ширина 1 200 мм.

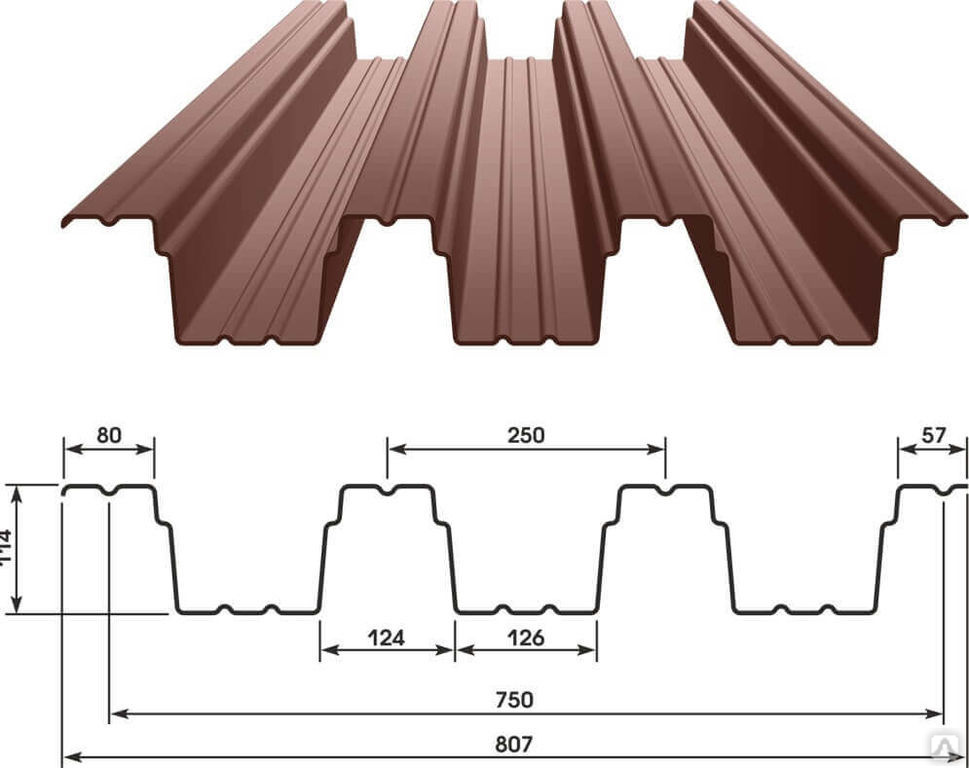

Профлист Н75 — ширина 800 мм.

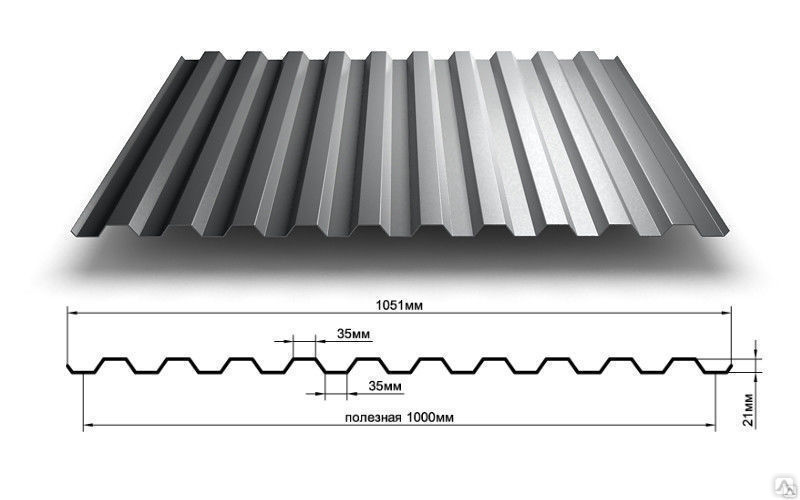

Профилированный лист может измеряться в ширину двумя способами. Первый — геометрическая ширина, измерить которую можно при помощи обычной рулетки. Второй — «полезная» ширина. Этот показатель говорит о том, какая часть крыши будет накрыта профнастилом с вычетом нахлеста. В качестве примера можно привести профнастил С8, который имеет ширину 1 200 мм, а его полезная ширина равна 1 150 мм. Значит, на перекрытие соседнего листа уходит 50 мм. Когда рассчитываются размеры профнастила для крыши для определения необходимого количества материала, необходимо учитывать этот момент.

Толщина профнастила для кровли

Другим важным параметром является толщина профнастила. Чаще всего в процессе изготовления профилированного листа используются стальные листы толщиной 0,45–1,2 мм. В зависимости от того, какой толщины материал, профнастил будет иметь разные показатели прочности и надежности. Также нужно помнить, что чем толще лист, тем он долговечней.

Однако толстый лист будет стоить существенно дороже тонкого, что обусловлено использованием большего объема материалов. Поэтому рекомендуется внимательно отнестись к выбору толщины металла. Если вы не планируете использовать изделие долгое время и на него не будут оказываться большие нагрузки, то лучше остановиться на тонком материале.

Если профлист планируется использовать на крыше, то нужно учитывать тот факт, что от толщины изделия зависит его вес. Слишком тяжелые листы будет очень неудобно монтировать на крыше, что приведет к серьезному возрастанию сопутствующих затрат.

К тому же, если профлист на крыше будет иметь большой вес, то это сильно нагрузит все несущие конструкции дома. Поэтому нужно заранее определяться с толщиной настила и только тогда готовить само здание к уже известным нагрузкам. Если здание рассчитано на определенный вес профнастила, то увеличивать его крайне нежелательно и опасно.

Зависимость характеристик профнастила от формы профиля

Как уже было сказано, на надежность профнастила сильно влияет его толщина. Однако плоский лист не выдержит даже незначительных нагрузок. Поэтому он имеет особую форму, которая многократно повышает жесткость настила. От высоты волны зависит то, какую сможет выдержать нагрузку профнастил.

Высота волны не является единственным показателем, который отличает кровельный профнастил от обычного. Форма профиля тоже играет важную роль. В качестве примера можно привести НС35, Н60 и Н75, у которых имеются дополнительные ребра жесткости, делающие изделие менее гибким.

Эти модели идеально подходят в тех случаях, когда профлисты должны использоваться в конструкциях, находящихся под статическими нагрузками. Если такой профнастил использовать в качестве кровли, то это позволит увеличить шаг между обрешеткой стропильной системы.

Стоимость популярных моделей

Профлисты являются очень популярным материалом в сфере строительства. Их можно по умеренной цене приобрести у любой профильной компании. Хотя чаще всего профлисты продаются в листах стандартных размеров, цена на них указывается именно в квадратных метрах. Самой большой популярностью пользуются марки профлиста Н и НС, которые имеют волну высотой примерно 60 мм.

Ассортимент профнастила очень разнообразен. На его стоимость влияют:

толщина материала;
высота гофры;
наличие или отсутствие полимерного покрытия;
наличие или отсутствие цинкового покрытия;
покраска.

Профилированные листы универсальны и могут использоваться в различных сферах деятельности. Главное, при выборе профлиста использовать предоставленную нами информацию, которая поможет подобрать профилированные листы, идеально подходящие именно под ваши нужды. Если же к выбору профлиста подойти поверхностно, то можно выбросить на ветер существенную сумму.

Существует несколько популярных марок материала, которые используются в качестве кровельного покрытия. Очень востребованным в качестве строительного материала является профнастил Н 57 900.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

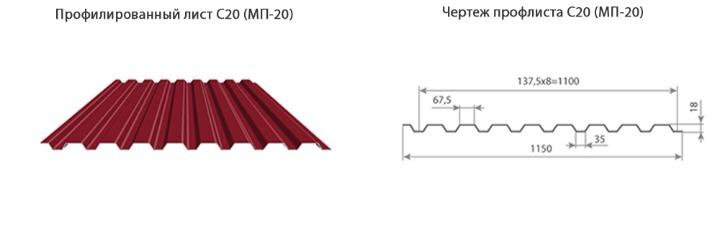

С20-1100

Назначение: профнастил (профлист) С20 используется для обустройства стен и ограждений.

Полезная (рабочая) ширина: 1100 мм.

Габаритная (полная) ширина: 1148 мм.

Используемая заготовка: прокат листовой оцинкованный в рулоне и прокат листовой оцинкованный с односторонним или двухсторонним полимерным покрытием по каталогу RAL.

Профилированный лист (профлист) С20-1100 возможно изготовить из заготовки толщиной, указанной ниже в таблице характеристик.

Стандартная длина профлиста (профнастила) С20-1100 составляет от 2 м до 12 м. По дополнительному согласованию имеется возможность изготовить листы как менее 2 м длиной, так и более 12 м (до 17,5 м).

Профилированный лист (профлист) изготавливается по Стандарту организации СТО 57398459-18-2006 (СТП/ПП/18) от 28 марта 2006г.

Характеристики профилированного листа С20-1100

Тип профиля

Толщина материала, мм

Площадь сечения F, см²

Масса 1 м длины, кг

Справочные величины на 1 м ширины

Масса 1 м², кг

Ширина заготовки, мм

Момент инерции,

Ix, см⁴

Момент сопротивления, см³

Wx1, см³

Wx2,
см³

С20-1100-0,4

0,4

5,00

4,4

2,60

3,06

2,16

4,00

1250

С20-1100-0,45

0,45

5,60

4,9

2,86

3,81

2,72

4,45

С20-1100-0,5

0,5

6,25

5,4

3,57

4,06

2,92

4,91

С20-1100-0,55

0,55

6,90

5,9

3,96

4,61

3,30

5,36

С20-1100-0,6

0,6

7,50

6,4

4,29

5,15

3,71

5,82

С20-1100-0,65

0,65

8,125

6,9

4,68

5,94

3,96

6,27

С20-1100-0,7

0,7

8,80

7,4

4,90

6,42

4,66

6,73

С20-1100-0,8

0,8

10,00

8,4

5,60

7,43

5,35

7,64

длина, ширина, вес, вид профиля по ГОСТ-24045

Профилированный настил – высокопрочный листовой стройматериал. Широко применяется в частном и коммерческом строительстве в качестве кровельного, заборного материала, несъемной опалубки, листовой арматуры, в процессе монтажа навесных фасадов, в качестве основного материала при внутренней и наружной отделке стен. Производится методом гнутья на специальном профилегибочном оборудовании из листовой или рулонной тонкокатаной стали с цинковым, полимерным или лакокрасочным покрытием.

Сфера применения определяется маркой. Профилированные настилы разделяют на стеновые (С), несущие (Н), универсальные (НС). Исходя из технических характеристик — тип покрытия, несущая способность, — определяется перечень работ, в которых допустимо использование того или иного вида профлиста.

Требования к стальному профнастилу: ГОСТ, материал изготовления

Основным документом по отношению к профилированным настилам служит ГОСТ 24045-2010 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

Как упоминалось выше, исходным материалом для производства профилированных настилов служит тонкокатаная сталь. Для настилов без декоративно-защитного лакокрасочного слоя — сталь групп ХП и ПК с толщиной цинкового покрытия класса I и нормальной разнотолщинностью HP по ГОСТ 14918.

Профили с декоративно-защитным лакокрасочным слоем производятся из окрашенного проката группы ПК по ГОСТ 30246. В свою очередь качество лакокрасочного или полимерного слоя, его толщина и цвет регулируются требованиями ГОСТ 30246.

Важно! Толщина стали без учета толщины защитного цинкового слоя, лакокрасочного или полимерного декоративно-защитного покрытия должна составлять от 0,4 до 1,0 мм для стеновых марок и от 0,5 до 1,5 мм — для несущих.

Нередко недобросовестные производители профилируют китайскую сталь толщиной 0,3-0,37 мм, что, несомненно, сказывается на качестве профнастила. Определить разницу без специального оборудования крайне сложно, поэтому приобретая профлист, доверяйте только проверенным производителям.

На заводе ООО «НТК» в процессе производства профилированного настила используется только качественная сталь соответствующей толщины. Контроль ведется на всех этапах: от приемки сырья до готовой продукции.

Виды профиля: волна, трапеция

Жесткость и деформационную стойкость стальному листу придает профилирование. Чем выше гофр, тем выше несущая способность профлиста. Различают несколько видов профилирования, но наиболее популярные — «трапеция» и «волна».

Волнистый профнастил по форме напоминает шифер, обладает теми же преимуществами что и любой другой профлист – легкость, прочность, долговечность, за исключением несущей способности. Максимальная нагрузка для профлиста с трапециевидным типом гофра значительно выше.

Профнастил с трапециевидным гофром может обладать разным типом «рисунка». Например, стеновым маркам характерна равная удаленность невысоких гофр – это позволяет увеличить эстетическую привлекательность, несущим свойственно наличие дополнительных ребер жесткости и более высокий уровень профилирования, что увеличивает прочность листа.

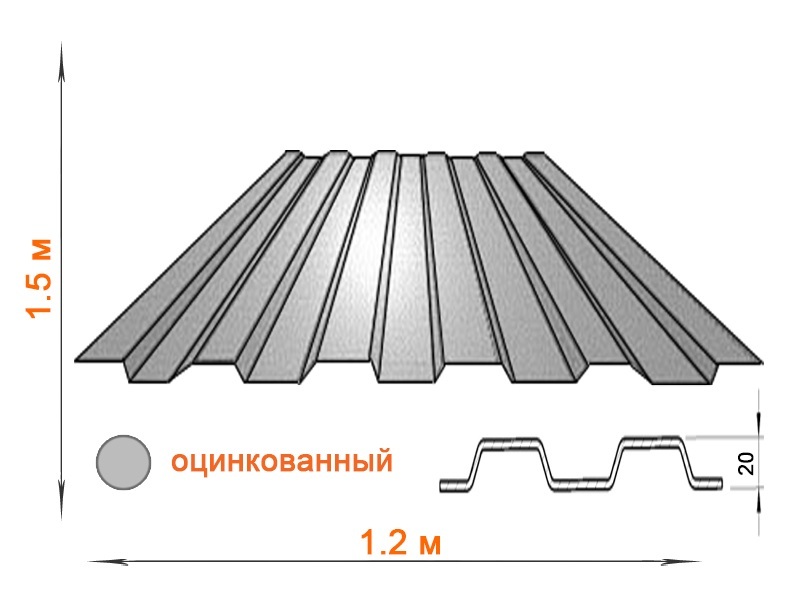

Поперечное сечение профиля НС-20

Поперечное сечение профиля Н-57

Размеры листа: длина и ширина профнастила

Размер листа профнастила – величина непостоянная. Длина листа профнастила может регулироваться заказчиком, в то время, как ширина напрямую зависит от высоты гофра. Ширина стандартной стальной заготовки – это ширина рулона стального проката, используемого в процессе производства.

Ширина профнастила в зависимости от марки

Марка профнастила

Высота гофра, мм

Ширина, мм

общая

полезная

С-2,5

2,5

1240

1200

С-8

1200

1150

С-10

1190

1150

НС-20

1130

1080

НС-44

1080

1010

Н-57

1025

965

Н-60

930

860

При расчете количества профнастила ориентироваться следует на показатели полезной ширины.

Наиболее популярная длина профнастила – 1,8 – 2 метра. Именно такой размер актуален для строительства забора, поэтому большинство производителей предпочитают выпускать профлист, руководствуясь этим негласным стандартом.

Важно! В кровельных работах использование листа малой длины может отразиться на качестве покрытия в общем. Наличие большого количества стыков, увеличивает не только количество креплений, но расход материалов, учитывая, что нахлест соседних листов верхнего и нижнего ряда должен составлять не менее 20 см.

Приобретая профнастил для крыши у производителя, вы можете оговорить длину листа в процессе заказа. Отсутствие стыков по длине ската позволит сэкономить на материалах и креплении, ускорит процесс монтажа, повысит уровень эстетической привлекательности кровли, упростит обслуживание и продлит срок ее эксплуатации.

Чтобы заказать качественный стальной профнастил нужной длины, свяжитесь с менеджером ООО «НТК»!

Вес профнастила

Вес профнастила зависит от толщины стального проката. Расчет, как правило, осуществляется для погонного и квадратного метра. В зависимости от толщины стали, используемой в процессе производства, одна и та же марка профлиста может обладать разными показателями массы.

Масса (усредненный вес) профнастила*

Марка

Толщина проката

Масса погонного метра длины, кг

Масса полезного кв.м, кг

С-8

0,4

4,45

3,87

0,45

4,93

4,29

0,5

5,42

4,72

0,55

5,91

5,15

0,6

6,41

5,57

0,7

7,39

6,43

0,8

8,37

7,29

С-10

0,4

4,45

4,05

0,5

5,42

4,93

0,55

5,91

5,37

0,6

6,41

5,83

0,7

7,39

6,72

0,8

8,37

7,64

НС-20

0,4

4,45

0,45

4,93

4,9

0,5

5,42

5,4

0,55

5,91

5,9

0,6

6,41

6,4

0,7

7,39

7,4

0,8

8,37

8,4

Н-57

0,6

5,62

7,5

0,7

6,48

8,7

0,8

7,35

9,8

Н-60

0,65

6,9

8,17

0,7

7,39

8,75

0,8

8,4

9,94

0,9

9,3

*данные в таблице усреднены и приведены в ознакомительных целях, в зависимости от ширины листа вес погонного метра длины может незначительно отличаться.

Статьи по теме:

Как построить здание из сэндвич-панелей — установка своими руками

Кто сказал, что БМЗ — это только промышленные и коммерческие объекты. С каждым годом технологии быстрого монтирования все активнее используются в частном строительстве!

Раскладка сэндвич-панелей: экономия и удобство

Строительство быстровозводимых зданий и других сооружений с использованием сэндвич-панелей, а также обустройство (утепление) фасадов ведется с помощью рабочей документации. Одна из обязательных составляющих пакета чертежей – так называемая раскладка сэндвич-панелей. Ее основное назначение – «визуализировать» схему монтажа сэндвич-панелей поэлементно – с указанием расположения каждого элемента.

Особенности производства сэндвич-панелей ППУ

Сэндвич-панели с наполнителем пенополиуретан (ППУ) стремительно набирают популярность благодаря отличному комплексу свойств: наилучшей степени тепловой и звуковой изоляции среди альтернатив, очень легкому весу (немногим более 40 кг/м3), предельно низкой гигроскопичности, а также инертностью к воздействию экстремальных температур и агрессивных сред.
Именно выбор ППУ в качестве наполнителя сэндвич-панелей позволяет подобрать наименьшую толщину материала для обеспечения нужных эксплуатационных характеристик и облегчить нагрузки на несущие конструкции.

Размеры листа профнастила для крыши

Профильный материал для кровли будет справляться со своими функциями и соответствовать заявленным изготовителем характеристикам лишь в том случае, если соблюдены все рекомендации по выбору и установке. Надежность и долговечность кровли в итоге непосредственно связанно с тем, насколько размеры профлиста для крыши соответствуют конструкции и габаритам самой крыши. Ниже эксперт разъяснит, какие виды профлиста для кровли бывают, как его размеры влияют на функциональность крыши, почему важно выбирать материал не только по ширине, но и по толщине и высот профиля.

Как размер профиля связан с функциональностью и качеством крыши

Кровля выполняет ряд важнейших функций в конструкции здания: обеспечивает эстетичность и стабильность, защищает от воздействия внешних факторов, соединяет и скрепляет между собой несущие элементы. Чтобы крыша оптимально справлялась с этим задачами, следует подбирать размер профлиста, ориентируясь на такие показатели:·

Минимум стыков и швов на поверхности крыши.

Минимальная нагрузка на стены и фундамент ввиду большого веса (чем больше размер профиля кровли – тем выше вес соответственно).

Соответствие формы и высоты волны обрешетке и форме крыши.

Соответствие кровельного листа для кровли по характеристикам и свойствам возможным нагрузкам, климатическим факторам.

Желательно, чтобы внешний вид, фактура, цвет соответствовали концепции экстерьера здания и участка, гармонично сочетались с оформлением крыши. Профильная кровля подходит идеально, так как обеспечивает:·

Малый вес.

Устойчивость к УФ-лучам и осадкам, так как имеет защитное покрытие.

Возможность подобрать любые размеры профлиста для крыши –тонкая сталь легко нарезается.

Надежное крепление разными методами.

Разнообразие оттенков и фактур.

При повреждении крыши несложно выполнить «латочный» ремонт, заменив только пострадавший участок кровли из профнастила – не потребуется много времени и больших затрат.

Профнастил и профлист для крыши – есть ли разница

Для финишной отделки крыши применимы оба вида материала. Согласно ГОСТу, профнастил – это листы из металла с волнистыми ребрами жесткости, изготовленные методом холодного проката. Обычно используется сталь с цинковым покрытием, менее часто встречается профнастил медный, алюминиевый, хромникелевый.

Волна тоже бывает разной:·

Овал.

Трапеция.

Многоугольник.

Квадрат.

Наружная сторона профиля обычно покрывается полимерным слоем (тефлон, ПВХ, ПВДФ, пурал, пластизол), который продлевает долговечность, усиливает прочность, износостойкость материала, защищает о выгорания цвет.

Различия между профнастилом и профлистом не принципиальны. Материалы изготавливаются из одинакового сырья, по тем же методам. Но профлист имеет более жесткие ребра и по размерам лучше подходит для крыши.

Отличается не только размер профнастила для кровли, лист может быть разной толщины, ширины, формы гофры. Эти параметры определяют его характеристики.

Маркировка и разновидности

Современные производители предлагают три вида профнастила для покрытия крыши, для удобства классификации предусмотрены маркировки:

«НС», «МП» или кровельный. Основные параметры и характеристики вида: высота гофры от 8 мм, толщина от 0,55 до 0,8 мм, вес от 6,3 до 14,5 кг/м2, дополнительные ребра жесткости. Профлист отличается высокой устойчивостью к механическим воздействиям. Адаптирован по размерам и ширине для разнообразных типов кровельных работ.

«С» или стеновой. Размеры, ширина, фактура и цвет этого вида профнастила могут быть произвольными. Но по толщине он не бывает толще 0,7 мм., а масса 1 кв.м. встречается от 5,4 до 7,4 кг. Профлист этой категории оптимально подходит для декоративной отделки стен, при возведении крыши используется для оформления коньков и скатов кровли, иногда для козырьков или перегородок хозяйственных сооружений.

«Н» или несущий. Самый плотный и тяжелый из всех видов . Толщина одного листа площадью 1 кв.м. может достигать 1,2 мм, вес – 24 кг.

Размер профлиста определяется циферной маркировкой, обычно цифры указываются после букв и обозначают следующее:· 1-ая цифра – высота волны;· 2-ая – ширина листа;· 3-ая – максимальная длина.Любой из размеров профлиста подойдет для монтажа крыши дома, выбор делают в зависимости от конструкции и габаритов здания, вида декоративного оформления кровли.

Как определяется длина профильного листа для крыши и какое имеет значение

Длина профнастила для крыши ограничивается габаритами и производительностью прокатного станка и не бывает более 14 м. Обычно ширину кровельного материала для крыши указывает производитель в двух размерах:

Геометрический или заводской – можно измерить обычной линейкой.

Рабочая ширина профнастила для крыши измеряется по площади участка крыши, который будет покрыт без учета расхода покрытия при укладке кровли.

Чтобы обеспечить необходимые герметичность и стабильность крыши, листы кровли укладываются внахлест не менее одной волны с боковой стороны. Если крыша имеет небольшой наклон, нахлест рекомендуется не менее двух волн.

Отличие рабочей ширины от заводской помогает точно рассчитать, какого размера и сколько именно листов профиля нужно закупить для крыши заданной площади.

Наиболее востребованные формы профнастила для крыши

Для оформления кровли применяются такие виды профильного листа:·

Волновой – подходит для крыши с синусоидным сечением. Визуально издалека крыша похожа на черепичную. Этот вид ввиду небольших размеров имеет сравнительно низкую несущую способность, применяется для оформления облегченной кровли.

Гофра трапециевидная – по ширине и прочим размерам крыши любого типа, легко монтируется, отличается высокой плотностью и несущей способностью.

Кассетный или с гофрой в форме буквы «П» — с учетом размеров и конструкции удобно использовать для оформления стен.

Заключение

Размеры профнастила для крыши – ширина, толщина, вес – напрямую связаны с качеством итогового результата. Высота – еще один немаловажный размер, определяющий несущую способность кровли. Стандартные размеры по высоте – 8-12 мм, иногда достигают 35-65 мм. Все параметры адекватные, заслуживающие доверия производители указывают в обозначении на упаковке – грамотно выбранный размер профлиста для кровли обеспечит долговечность и надежность крыши.

Размеры профлиста (профнастила), марки, маркировка, площадь, вес

Часто слышим и видим, что делают из профлиста кровли, сараи, заборы. Что это за материал такой, что имеет такую широкую сферу применения. Какие есть его арки и виды, какие размеры. И как влияют размеры профлиста на его применение.

Содержание статьи

1 Что такое профлист
2 Марки профнастила
3 Маркировка профлиста и ее расшифровка
- 3. 1 Размеры профлиста и материал
- 3.2 Лакокрасочное покрытие
4 Размеры профлиста и вес
5 Как определить качество

Что такое профлист

Профлист — это строительный листовой материал, который делают из тонколистовой стали. На заготовке путем холодной штамповки формируют рельеф, а затем наносят защитное покрытие. Рельеф называют профилем. Отсюда и пошло название материала — профлист. То есть, лист с профилем. Еще можно встретить такое название, как профнастил. Некоторые думают, что профлист и профнастил — это разные материалы и между ними есть разница. А вот и нет. Разницы нет. Просто в ГОСТе две марки описываются как «для настила». Отсюда, видимо, и пошло название профнастил.

«Профили стальные листовые гнутые с трапециевидными гофрами для строительства» — название по ГОСТу 24045-2016. Условно можно сказать, что при необходимости накрыть крышу мы выбираем кровельные профили (профнастил), а при необходимости обшить стены — стеновые профили (профлист).

Вообще, названий у этого материала немало. Можно встретить «профиль листовой», металлопрофиль. Реже встречается «профильный лист». Еще есть название из каталогов — стальной профилированный лист. Это все о том же материале.

Так выглядит профлист с цветным покрытием

Итак, профлист — это стальной лист со сформированным рельефом. На него наносят защитное многослойное покрытие. Количество слоев и виды покрытий отличаются и влияют на конечные характеристики продукта. На долговечность, стойкость к выцветанию, к повышенным или пониженным температурам, к химическим и механическим воздействиям. В общем, многие важные свойства зависят именно от покрытия и качества его нанесения.

Что такое профлист. Это листовой металл с защитным покрытием и профилем особой формы

Профлист есть разный по назначению и отличается он рельефом. В том смысле, что отличается высота и ширина волны, расстояние между вершинами, а форма всегда трапеция. Это прописано в ГОСТе 24045-94. Только в некоторых видах (с повышенной несущей способностью) на боковых гранях добавлены выступы — полочки, а в гребне и выемке сформированы дополнительные канавки. Тем не менее, форма профиля — трапеция.

Марки профнастила

Обычно профнастил изготавливается из листовой стали с цинковым и алюмоцинковым покрытием. Если используют алюмоцинковое покрытие, в маркировке ставят АЦ, если цинковое — ничего не ставят. Если цинк нанесен электролитическим способом, то ставят ЭОЦП. Также лист может быть покрыт слоем алюминия (буквы АЛ в маркировке) или алюмокремния (АК). Эти покрытия дают более качественную защиту, но они дорогие.

Стальной профилированный лист с защитным покрытием — это и есть профнастил

Кроме различных «первичных» покрытий, стальной листовой прокат используют различной толщины. В комбинации с различным профилем он имеет разную несущую способность, соответственно, он имеет разное назначение и область применения. По назначению профили подразделяют на типы (ГОСТ 24045-2016):

Н — для несущих настилов покрытий, воспринимающих вес кровли с утеплителем и нагрузки климатических воздействий;
НС — для настилов и стеновых ограждений;
С — для стеновых ограждений, выполняющих несущую и ограждающую функции.

Иногда встречается такая расшифровка обозначений профнастила, где тип Н — это несущий (для несущих настилов покрытий, воспринимающих вес кровли с утеплителем и нагрузки климатических воздействий). Он самый тяжелый, самый жесткий. Из этого профнастила делают кровли при высокой снеговой и ветровой нагрузке.

Марки профнастила и его назначение

НС — несущий стеновой. Другое название — универсальный. Менее «выносливый», но может применяться на кровле при невысоких нагрузках на нее. Из него же можно строить несущие стены (при достаточной толщине и глубине рельефа). Его же часто «пускают» на заборы, у которых нет поперечин между столбами.

С — стеновой профлист. Используется для обшивки каркасных стен. Его применяют при строительстве гаражей из профнастила, подсобных помещений. Этот же тип, но достаточной толщины, можно крепить к забору, если между столбами есть поперечины. Для кровли такой материал не рекомендован. Разве что там, где почти нет снега и ветра. И то, обрешетка должна быть частой, с небольшими зазорами.

Маркировка профлиста и ее расшифровка

Маркировка профлиста также описана в ГОСТе. В нем указываются все необходимые данные, кроме веса. А так, есть все размеры профлиста, название защитного покрытия с обеих сторон. Но чтобы читать расшифровку, надо знать на какой позиции какие символы, что отображают. Внешний вид маркировки профлиста на рисунке.

Как расшифровать маркировку профлиста и где тут указаны его размеры

На первой позиции стоит тип листа. Он прописан в предыдущем пункте: С — стеновой, НС — универсальный, Н — для настила. Конкретная область применения не указывается, но эту информацию обычно дают производители.

Размеры профлиста и материал

Вторая позиция тоже не вызовет много вопросов. Тут указаны размеры профлиста в миллиметрах. Только порядок величин необычный. Сначала указывается высота. Имеется в виду высота профиля. Затем идет ширина и толщина листа металла. Длина не указывается, обычно она обговаривается при поставке, так как может изменяться в широких пределах. Например, Н44-1000-0,8. Это несущий профиль с высотой волны 44 мм, шириной листа 1000 мм, из металлического листа толщиной 0,8 мм.

Такой профлист рекомендован для забора. Учтите, что чем выше высота профиля, тем жестче будет ограждение. Ну, и толщина листа тоже играет роль

На третьей позиции стоят буквы, по которым можно определить материал заготовки. То есть, какое первичное защитное покрытие было нанесено на металлический лист:

Если сталь оцинкованная, не стоит ничего.
Электролитическая оцинковка — ЭОЦП.
Алюмоцинковое покрытие — АЦ.
Алюминиевое покрытие — АЛ.
Алюмокерамическое — АК.

Например, Н57-750-0,8 АЛ. С размерами профнастила все ясно: высота листа 57 мм, ширина 750 мм, толщина стали 0,8 мм. Буквы АЛ обозначают покрытие алюминием. С этим, наверное, тоже понятно.

Лакокрасочное покрытие

В четвертой и пятой позиции отражен тип нанесенного лакокрасочного покрытия. Все типы красок и грунтовок, которые разрешает ГОСТ, приведены в таблице. В ней же отображена стойкость к химическому воздействию в зависимости от типа первичного защитного покрытия на металле.

Наименование и обозначение краски	Обозначение грунтовки	Толщина покрытия в мкм	Стойкость к агрессивным средам при нанесении на цинковое покрытие	Стойкость к агрессивным средам при нанесении на алюмоцинковое покрытие	Стойкость к агрессивным средам при нанесении на алюминиевоепокрытие
Без покрытия			неагрессивная	слабоагрессивная с ограничениями	слабоагрессивная с ограничениями
Эмаль ГФ-2017		10-12 мкм	неагрессивная	слабоагрессивная с ограничениями	слабоагрессивная с ограничениями
Полиэфирсиликоновые эмали МЛ-1202	ЭП-0200	25-34 мкм	слабоагрессивная	слабоагрессивная	слабоагрессивная
Акрилсиликоновые эмали АС-1171, АС-5122	ЭП-0200	25-30 мкм	слабоагрессивная	слабоагрессивная	слабоагрессивная
Органодисперсные краски ОД-ХВ-221	АК-0138	40-50 мкм	слабоагрессивная	слабоагрессивная	слабоагрессивная
Эпоксидная грунтовка ЭП-0140		70-80 мкм	слабоагрессивная	слабоагрессивная	слабоагрессивная
Полихлорвиниловые пластикаты ПЛ_ХВ-122	АК-0138	180-220 мкм	слабоагрессивная	неагрессивная с ограничениями	неагрессивная с ограничениями

Но стандарт разработан давно, а обновляются ГОСТы редко. За это время появились более надежные, чем краски, полимерные покрытия. Грубо говоря, профлист с полимерным покрытием к стандартным не относится. Но листы с полимерным покрытием более стойкие к выцветанию, лучше переносят погодные воздействия, ультрафиолет, более стойкие к механическим воздействиям. Так что не сказать, что они плохие. Дороже. Да. Но по эксплуатационным характеристикам лучше.

Покрытие не определить по внешнему виду. Отличить можно только оцинкованный от окрашенного

Вот такие еще покрытия могут быть:

Пурал. Обозначается PUR. Высокая стойкость к механическим воздействиям, истиранию.
PVDF. Поливинилиденфторид. Высокая стойкость к ультрафиолету. Хорош для кровель.
PVC (или ПВХ). Поливинилхлорид. Высокая степень защиты от коррозии. Хорош в регионах близких к морю.
AC. Акрил. Самое недорогое из полимерных покрытий. По отношению к вышеперечисленным уступает по стойкости к выцветанию и степени защиты.

В общем, саму маркировку профлиста и что она скрывает рассмотрели. Самое интересное, что обычно указывают только первые две позиции. Например, С 18-100-0,9, НС 44-100-0,6. Остальное надо либо смотреть в описании, либо узнавать у продавцов и дилеров.

Размеры профлиста и вес

Вообще, предприятия выпускают профлист не только по ГОСТу, но и по ТУ. ТУ — это технические условия, в которых производитель проставляет свои размеры и требования к качеству. Их регистрировать не так уж и сложно. Но это не ГОСТ и там может быть все, что угодно. Если вы видите в маркировке или в сопроводительных документах ТУ, лучше прочтите его, чтобы не было неожиданностей. А в стандарте не так много профилей и размеров профлиста, именно поэтому и применяют ТУ. Потребители требуют другие размеры и профили. В таблице приведены марки и размеры профлиста по ГОСТу, а на рисунке добавлены еще чертежи и внешний вид. Кстати, толщина листа с * — это не стандарт.

Чертеж профлиста и внешний вид, ширина листа и его толщина

Обозначение профилированного листа	Ширина, мм	Толщина металла, мм	Масса 1 метра длинны, кг	Масса квадратного метра, кг
Н-75-750-0,7	750	0,7	7,4	9,8
Н75-750-0,8	750	0,8	8,4	11,2
Н75-750-0,9	750	0,9	9,3	12,5
Н114-600-0,8	600	0,8	8,4	14,0
Н114-600-0,9	600	0,9	9,3	15,6
Н114-600-1,0	600	1,0	10,3	17,2
Н114-750-0,8	750	0,8	9,4	12,5
Н114-750-0,9	750	0,9	10,5	14,0
Н114-750-1,0	750	1,0	11,7	15,4
НС35-100-0,6	1000	0,6	6,4	6,4
НС35-100-0,7	1000	0,7	7,4	7,4
НС35-100-0,8	1000	0,8	8,4	8,4
НС44-1000-0,7	1000	0,7	8,3	8,3
НС44-1000-0,8	1000	0,8	9,4	9,4
С10-899-0,6	918/899	0,6	5,1	5,7
С10-899-0,7	918/899	0,7	5,9	6,6
С10-1000-0,6	1022/1000	0,6	5,6	5,6
С10-1000-0,7	1022/1000	0,7	6,5	6,5
С18-1000-0,6	1023/1000	0,6	6,4	6,4
С18-1000-0,7	1023/1000	0,7	7,4	7,4
С15-800-0,6	940/800	0,6	6,5	6,0
С15-800-07	940/800	0,7	6,55	6,9
С15-1000-0,6	1018/1000	0,6	6,4	6,4
С15-1000-0,7	1018/1000	0,7	7,4	7,4
С21-1000-0,6	1000	0,6	6,4	6,4
С21-1000-0,7	1000	0,7	7,4	7,4
С44-1000-0,7	1000	0,6	7,4	7,4

В таблице, вроде все ясно. Размеры профлиста указаны также, как прописано в нормативе: высота профиля, ширина листа и толщина металла. Длина — по договоренности или по возможностям производителя. Вопросы могут быть там, где ширина указана через дробь. Например, 1022/1000. Первая цифра — полная ширина при обшивке стен, вторая — рабочая ширина при монтаже на кровлю. Как понимаете, это материал двойного назначения. Может применяться как на кровле, так и для обшивки стен.

Для сравнения посмотрите какие размеры профлиста могут предлагать, и сравните с тем, что прописывает ГОСТ

Стоит сказать, что если параметры профлиста не соответствуют ГОСТу, это не значит, что материал плох. Надо смотреть на качество нанесения покрытия, на жесткость листа. В любом случае стоит найти отзывы по продукции конкретного производителя. Потому что и стандартные могут быть сделаны не ахти как. Все дело в качестве стали и покрытий.

Как определить качество

Прежде всего — наружный осмотр. Качество нанесения краски, полимера или оцинковки — первый показатель. Не должно быть наплывов, потеков и проплешин. ГОСТ допускает наличие потертостей и небольших царапин, которые не повреждают целостность защитного слоя. То есть, если царапина не добралась до металла — это нормально. При транспортировке такое случается сплошь и рядом. Главное, чтобы покрытие было целым.

Одним из косвенных показателей качества профлиста является его вес. Справочные значения указаны в ГОСТе (есть в таблице). Если вес значительно отличается в меньшую сторону, это значит, что использован более тонкий лист или менее плотный (и более дешевый) металл.

Прямое свидетельство надежности производителя — толщина листа. Если заявленная толщина соответствует реальной, это хороший знак. А как измерить толщину профлиста? При помощи электронного штангенциркуля. Не такой дорогой инструмент, а пользоваться им проще. Если есть у вас обычный, можете провести измерения с его помощью. Но учтите, что реальная толщина — со слоем краски или полимера — должна быть хоть немного (на несколько микрометров) больше заявленной. Вот эту разницу покажет электронный прибор. Механический с такой задачей не справится.

Гофрированный профиль 610/762 – Cousins Steel International (Pty) Ltd.

610 / 762 Гофрированный профиль

5 июня 2012 г.

ОБЩИЕ СВЕДЕНИЯ

610/762 Гофрированный профиль. Оба являются синусоидальными профилированными листами и могут использоваться в качестве кровельного и облицовочного материала. Его происхождение восходит к викторианской эпохе, и это, вероятно, самый известный профиль листового проката, используемый сегодня в мире.

На рынке представлено два размера гофрокартона: гофрированный 8½ и гофрированный 10½. Цифры 8½ и 10½ обозначают количество гофр по ширине профлиста.
Два типа гофрокартона имеют разную ширину покрытия. 610 имеет ширину крышки 610 мм, а 762 имеет ширину крышки 762 мм.
Тот факт, что волнистый профнастил существует еще до начала века, доказывает, что этот простой в использовании и эффективный способ облицовки крыш и стен никуда не денется.
Гофрокартон 610/762 может быть изогнут в заводских условиях до криволинейной формы и закруглен с широким диапазоном радиусов (см. Заклепка ).

ВАРИАНТЫ МАТЕРИАЛОВ

Оцинкованная сталь	Толщина (мм)
Z250 (Примечание 1 и 2)	0,40 0,50
Z275 (Примечание 2)	0,50 0,60 0,80
Z600 Цветное покрытие (Примечание 3) Алюминий и нержавеющая сталь (Примечание 4)	0,60 0,80 0,50 0,60 0,80

Примечание 1 – 762 гофрированный, IBR 686 и Widedek 760 поставляется в шлифовальном станке Z200. Мы предлагаем материал 0,6 мм и 0,8 мм в коммерческом качестве, а также 0,4 мм и 0,6 мм в Full Hard.
Примечание 3 – Доступен в стандартном ассортименте Mittal с цветным покрытием chromadek. Специальные цвета доступны по запросу. Пожалуйста, свяжитесь с нашим персоналом по продажам для получения более подробной информации.
Примечание 4 – Мы профилируем определенные марки алюминия и нержавеющей стали. Пожалуйста, свяжитесь с нашим отделом продаж, если вам нужна дополнительная информация.

ДЛИНА И УГОЛ КРЫШИ

Профнастил может быть заказан любой длины до 18 метров, при условии, что длина более 13,2 метра требует специальных условий транспортировки. Профнастил не подходит для крыш с уклоном менее 15º. При длине скатов крыши более 15 метров не рекомендуется.

ДОПУСКИ

Допускается отклонение длины, ширины и кромочной волны ±5,0 мм.

РАСПРЕДЕЛЕНИЕ ПРОГОННЫХ ПРОГОН

Расстояние между прогонами зависит как от нисходящей нагрузки, так и отрицательной всасывающей нагрузки, вызванной ветром. Необходимо проконсультироваться с вашим инженером, чтобы рассчитать нагрузку (кн/м²) для вашего конкретного применения. Общие рекомендации по расстоянию между прогонами показаны в таблице ниже.

ДАТЧИК	МАКСИМАЛЬНЫЙ ПРОГОН			МАКСИМАЛЬНАЯ ОБЪЕМНОСТЬ
	Расстояние для кровельного покрытия			Расстояние для вертикального покрытия
	Двойной пролет	Однопролетный	Консоль	Обшивка	Консоль
мм	метр	метр	метр	метр	метр
0,50 (полная жесткость)	1,2	0,9	0,30	1,3	0,85
0,60	1,2	0,9	0,30	1,5	0,85
0,80	1,5	1,2	0,45	1,8	1,00

Двойной пролет относится к длине гофрированного листа, непрерывно поддерживаемого 3 или более прогонами.

	МАССА / МЕТР				ЛИНЕЙНЫЙ МЕТР / ТОННА
Толщина	0,4	0,5	0,6	0,8	0,4	0,5	0,6	0,8
762	2 976	3 717	4 464	5 952	336	269	224	168
610	2 494	3 115	3 731	4 975	401	321	268	201

Ширина покрытия изменится, если используется двухсторонний нахлест, а не одинарный. Ширина покрытия 762 уменьшится до 686 мм, а ширина покрытия 610 уменьшится до 535 мм.

ТАБЛИЦА ПОКРЫТИЯ ДЛЯ ОДИНАРНЫХ ЗАХОДОВ

(762 Полная ширина 838 мм / Ширина покрытия 762 мм)
(610 Полная ширина 710 мм / Ширина покрытия 610 мм)

Листы	10,5/762 (мм)	8,5/610 (мм)	Листы	10,5/762 (мм)	8,5/610 (мм)	Листы	10,5/762 (мм)	8,5/610 (мм)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20	762 1524 2286 3048 3810 4572 5334 6096 6858 7620 8382 9144 9906 10668 11430 12192 12954 13716 14478 99999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999теля	610 1120 1830 2440 3050 3660 4270 4880 5490 6100 6710 7320 7930 8540 9150 9760 10370 10980 11590 12200	21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40	16002 16764 17526 18288 19050 19812 20574 21336 22098 22860 23622 24384 25146 25908 26670 27432 28194 28956 29718 30480	12810 13420 14030 14640 15250 15860 16470 17080 17690 18300 18910 19520 20130 20740 21350 21960 22570 23180 23790 24400	41 42 43 44 45 46 47 48 49 .	31242 32004 32766 33528 34290 35052 35814 36576 37338 38100 38862 39624 40386 41148 41910 42672 43434 44196 44958 45720	25010 25620 26230 26840 27450 28060 28670 29280 29890 30500 31110 31720 32330 32940 33550 34160 34770 35380 35990 36600

Специальные предложения

Индивидуальный транспорт

Решения

Комплексные логистические решения для вашего бизнеса

Посмотреть подробности

Складирование и хранение

Услуги

Кровельные листы с трапециевидным профилем | Особенности и как производить?

Кровельные листы с трапециевидным профилем — это профильные листы с профилем трапециевидной формы, окрашенные в несколько красивых цветов для придания привлекательного внешнего вида. Эти листы доступны в белом, сером, зеленом, синем, терракотовом, слоновой кости, коричневом и других красивых цветах. Эти кровельные листы обеспечивают идеальное сочетание с кровлей, чтобы соответствовать привлекательному внешнему виду дома.

Структура материала:

Материалы, используемые для поверхностного слоя, представляют собой погодостойкие смолы, которые помогают предотвратить воздействие УФ-лучей, исходящих от солнца, а также снижают коэффициент теплопроводности. Все эти примечательные особенности обеспечивают долговечность и превосходную стойкость к химической коррозии. Промежуточный и нижележащий слои состоят из материалов, обеспечивающих превосходную прочность и отличные изоляционные свойства.

Особенности:

Финишная отделка: Эти листы однородного качества и имеют однородное цветовое покрытие. Цвета выбираются из последней линейки цветных покрытий.
Коррозионная стойкость : Изготовленные из высококачественной стали и алюминия, эти листы обладают превосходными антикоррозионными свойствами.
Хорошая теплоизоляция : Цветное покрытие на этих листах обладает сильными изоляционными свойствами, поэтому эти листы обеспечивают превосходную защиту от тепла.
Водонепроницаемость : Вода не может оставаться на этих простынях из-за их водонепроницаемости.
Погодостойкий : Без повреждений эти листы могут выдерживать экстремальные погодные условия.
Высокая прочность: Повышенная прочность на растяжение позволяет этим листам выдерживать большие нагрузки.
Красивый внешний вид : Они доступны в широкой цветовой гамме, что делает их привлекательными на вид.
Экономичный : Требование дополнительных затрат, таких как затраты на установку и техническое обслуживание, минимальны, благодаря чему эти листы имеют отличную экономическую ценность.

Applications :

Architectural Roofs
Auditoriums
Gymnasiums
Exhibition Halls

Household Roofing
Commercial Buildings
Industrial Buildings
Аэропорты

Чертеж трапециевидного профиля

Как изготовить Кровельный трапециевидный лист?

Профилегибочная машина для трапециевидных кровельных профилей может изготавливать трапециевидных профилированных кровельных листов путем формования рулонов металла / стали. В зависимости от страны они могут называться по-разному, как показано ниже:

Профилегибочная машина для кровельного профиля
Профилегибочная машина для кровельного профиля Spandek
Машина для производства кровельных профилей Trimdek
Машина для производства 4-х угловых кровельных профилей

Машина для производства 5-ти волновых кровельных профилей /11/12/13/14 ребер, но наиболее распространенным является профиль с 5 ребрами.

Посмотрите видео ниже, чтобы понять, как работают профилегибочные станки с ребристым профилем:

Профилегибочный станок с ребристым профилем является полностью автоматическим и простым в эксплуатации с удобной панелью HMI, состоит из одного разматывателя, оборудования для направления листа, секции профилирования, системы управления PLC, гидравлической резки, стола для сбора. Шаг за шагом ролики внутри машины будут формировать листовой металл, чтобы он стал металлической кровельной листовой панелью.

Основными их преимуществами являются красивый индивидуальный дизайн, простая и стабильная работа с прочным корпусом и доступная цена. Есть 3 модели, как показано ниже:

SPECIFICATION
Items	ECO model	STANDARD model	HIGH SPEED model
Total power	5.5 – 7.5kw	7.5 – 11kw	11 – 22 кВт
Скорость	16 – 18 м/мин	22 – 24 м/мин	44 – 46 м/мин	(Ш x В	)0037	(9-11)x(1,6-2,2)x1,8 м	(9-11)x(1,6-2,2)x1,8 м	(9-11)x(1,6-2,2)x1,8 м
Weight of machine	6 – 8 tons	7 – 10 tons	9 – 12 tons
Roller station	16 – 18	18 – 21	20 – 24
Material thickness	0,15–0,7 мм (G300–G550)	0,15–0,7 мм (G300–G550)	0,15–0,7 мм (G300–G550)
Ширина материала	914; 1200; 1219; 1450мм	914; 1200; 1219; 1450мм	914; 1200; 1219; 1450 мм
Система трансмиссии	Гидравлический двигатель	Гидравлический двигатель	Электродвигатель с шестеренной коробкой
Система режущей работы	Гидраульник (входная резание)	Гидрайный цилиндр (входной режущий)		. с коробкой передач (задний и передний рез)
Система управления	Автоматический с PLC, HMI	Автоматический с PLC, HMI, Inverter	Автоматический с PLC, HMI, Inverter

Redied Recative: 5. Профилегибочная машина для кровельных профилей

Теперь, когда вы понимаете, что такое машина для профилирования кровельных профилей (реберного типа) , вы готовы получить предложение. Наши торговые представители имеют многолетний опыт работы с профилегибочными станками для металлических панелей и будут рады помочь вам. Для получения дополнительной информации о различных типах или вы готовы к покупке, пожалуйста, свяжитесь с нашим консультантом сегодня.

Чтобы дать лучшее предложение и точно удовлетворить ваши требования, не могли бы вы предоставить подробную информацию, как показано ниже:

Какие машины для профилирования кровли вам нужны?
Профиль или картинки образца
Толщина и ширина катушки

Получить цитату

cs@cunmac. com — WhatsApp: +84 981 402 902

989.
Ваш рисунок, профиль

ПОЧЕМУ CUNMAC?

Являясь мировым производителем профилегибочных машин для производства кровельных панелей с более чем 15-летним опытом работы, CUNMAC верит в установление партнерских отношений и предоставляет всестороннее обслуживание клиентов. Благодаря ресурсам, инновационным решениям и экспертному обслуживанию мы стремимся к стабильному производству с хорошим качеством и отличным сервисом. Продукция CUNMAC пользуется доверием и используется клиентами по всему миру, что свидетельствует о надежности и надежности CUNMAC.

Горячая линия: +84 981 402 902

Почта: [email protected]

Фабрика: 331, Lien Huyen street, Thuan An city, Binh Duong, Вьетнам

Профилированные листы | Koddaert NV

Ищете высококачественные стальные листы для кровли и облицовки? Мы предлагаем полный ассортимент кровельных листов различных профилей, включая гофрированные листы, кровельные листы с коробчатым профилем, листы для черепицы и плоские листы. Кровельные и стеновые листы идеально подходят для кровли, стен, заборов, облицовки, внутренней отделки и многого другого.

Торговцы строителей

Вам нужны качественные профилированные листы для ваших торговых клиентов? Мы ваш универсальный магазин. Просмотрите наш ассортимент.

Магазины «Сделай сам»

Хотите предложить покупателям широкий ассортимент профилированного листа? Мы можем помочь тебе. Просмотрите наш ассортимент.

Кровельщики

Профилированные листы любого размера и цвета? У нас есть все, что может понадобиться кровельщику. Мы предлагаем широкий ассортимент с гарантией от 10 до 35 лет. Ознакомьтесь со всем нашим ассортиментом.

Выбранные фигуры

Наша продукция

Благодаря гладкому покрытию толщиной 25 микрон наши предварительно окрашенные плоские листы являются идеальной основой для обработки листового металла для изготовления гидроизоляции крыш, ограждений, облицовки, внутренней отделки и многого другого.

Информация о продукте

Плоские оцинкованные кровельные листы

идеально подходят для тех, кто хочет сделать гидроизоляцию своими руками или может использоваться для различных общих целей. Мы предлагаем их в Magnelis и оцинкованных покрытых плоских листах.

Информация о продукте
