Штамповочный гидравлический пресс: описание с техническими характеристиками гидравлические штамповочные пресса hidroliksan. Интервесп

Содержание

SAHINLER HPS 40 Пресс гидравлический штамповочный C-образный

Пресс гидравлический штамповочный C-образный HPS 40 предназначен для штамповки и правки до формовки и протяжки.

ХарактеристикиЗначение
Мощность двигателя4 кВт
Габариты2500x1500x1000 мм
Вес1500 кг

Россия, Казахстан, Белоруссия, Узбекистан, Армения, Киргизия, Таджикистан — доставка в любой город и другие страны ЕАЭС и мира.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

  • ПРОИЗВОДСТВО

    Компания Sahinler выпускает оборудование, производство которого осуществляется с использованием передовых технологий.

  • ТОЧНОСТЬ

    Качество станков компании Sahinler, позволяет получать изделия, полностью соответствующие заданным в чертежах параметрам.

  • ПРИМЕНЕНИЕ

    Использование оборудования компании Sahinler позволяет заключить обработку металла в полный технологический цикл.

  • Станки для полировки труб

    BTS-70, BT-70 и др.

  • 3-x валковые гибочные машины

    3R HS, MRM-H и др.

  • Кромкозагибочные машины

    EFM 6, SDK и др.

  • 4-x валковые гибочные машины

    4R HMS, 4R HSS и др.

  • Прессы для производства днищ

    DEP и др.

  • Универсальные гидр. прессы

    AT, AT-S и др.

  • Зиговальные станки

    IBKS, TK и др.

  • Правильные прессы

    DPM, DK-S и др.

  • Ковальные молоты

    SM и др.

  • Горизонтальные прессы

    HP 40, HP 22 и др.

  • Дисковые ножницы

    IDK 1, IDK 3. 5 и др.

  • C-образные прессы

    HKP, HKP-Z и др.

  • Пробивные машины

    HPM и др.

  • Гидравлические пресс-ножницы

    HKM/HPM 115 NC и др.

  • Станки для гибки профиля

    HPK, PK и др.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

адрес для заявок: [email protected]

Оператор набирает сообщение

Здравствуйте! Какая продукция Вас интересует?

  • (7273)495-231

  • (3955)60-70-56

  • (8182)63-90-72

  • (8512)99-46-04

  • (3852)73-04-60

  • (4722)40-23-64

  • (4162)22-76-07

  • (4832)59-03-52

  • (423)249-28-31

  • (8672)28-90-48

  • (4922)49-43-18

  • (844)278-03-48

  • (8172)26-41-59

  • (473)204-51-73

  • (343)384-55-89

  • (4932)77-34-06

  • (3412)26-03-58

  • (395)279-98-46

  • (843)206-01-48

  • (4012)72-03-81

  • (4842)92-23-67

  • (3842)65-04-62

  • (8332)68-02-04

  • (4966)23-41-49

  • (4942)77-07-48

  • (861)203-40-90

  • (391)204-63-61

  • (4712)77-13-04

  • (3522)50-90-47

  • (4742)52-20-81

  • (3519)55-03-13

  • (495)268-04-70

  • (8152)59-64-93

  • (8552)20-53-41

  • (831)429-08-12

  • (3843)20-46-81

  • (3496)41-32-12

  • (383)227-86-73

  • (3812)21-46-40

  • (4862)44-53-42

  • (3532)37-68-04

  • (8412)22-31-16

  • (8142)55-98-37

  • (8112)59-10-37

  • (342)205-81-47

  • (863)308-18-15

  • (4912)46-61-64

  • (846)206-03-16

  • (8342)22-96-24

  • (812)309-46-40

  • (845)249-38-78

  • (8692)22-31-93

  • (3652)67-13-56

  • (4812)29-41-54

  • (862)225-72-31

  • (8652)20-65-13

  • (3462)77-98-35

  • (8212)25-95-17

  • (4752)50-40-97

  • (4822)63-31-35

  • (8482)63-91-07

  • (3822)98-41-53

  • (4872)33-79-87

  • (3452)66-21-18

  • (8422)24-23-59

  • (3012)59-97-51

  • (347)229-48-12

  • (4212)92-98-04

  • (8352)28-53-07

  • (351)202-03-61

  • (8202)49-02-64

  • (3022)38-34-83

  • (4112)23-90-97

  • (4852)69-52-93

Задайте вопрос прямо сейчас:

Извините, сервис временно недоступен.

Некорректный номер.

Ожидайте звонка на введенный номер.

front/header.call_free_error

Заказать обратный звонок

мы перезвоним Вам в рабочее время

Настоящее соглашение является официальным документом OOO «Новые Технологии», ОГРН 1131690023178, ИНН 1656069657 (далее – Администратор) и определяют порядок использования посетителями (далее — Посетитель) сайта Администратора и обработки информации, получаемой Администратором от Посетителя.

  1. Соглашение может быть изменено Администратором в одностороннем порядке в любой момент, без какого-либо специального уведомления Посетителя Сайта.
  2. В случае, если при использовании Посетителями Сайта Администратору будет сообщена какая-либо информация, относящаяся прямо или косвенно к определенному или определяемому физическому лицу (далее – Персональные данные), ее последующая обработка будет осуществляться в соответствии с законодательством Российской Федерации. В отношении всех сообщаемых Персональных данных Посетитель дает Администратору согласие на их обработку. Администратор обрабатывает персональные данные Посетителя исключительно в целях предоставления Посетителю функций Сайта, размещенного на нем контента, маркетинговой, рекламной, иной информации, в целях получения Посетителем персонализированной (таргетированной) рекламы, исследования и анализа данных Посетителя, а также в целях предложения Посетителю своих товаров и услуг. В отношении всех сообщенных Администратору Посетителем своих персональных данных Администратор вправе осуществлять сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, распространение (в том числе передача любым третьим лицам, включая передачу персональных данных третьим лицам на хранение или в случае поручения обработки персональных данных третьим лицам), обезличивание, блокирование, уничтожение, трансграничную передачу, обработку с применением основных способов такой обработки (хранение, запись на электронных носителях и их хранение, составление перечней, маркировка) и иные действия в соответствии со статьей 3 Федерального закона от 27. 07.2006 № 152-ФЗ «О персональных данных».
  3. Посетитель понимает и соглашается с тем, что предоставление Администратору какой-либо информации о себе, не являющейся контактной и не относящейся к целям, обозначенным Администратором Сайта (не относящейся к деятельности Администратора, к продвигаемым им товарам и/или услугам, к условиям сотрудничества Администратора и Посетителя Сайта), а равно предоставление информации, относящейся к государственной, банковской и/или коммерческой тайне, информации о расовой и/или национальной принадлежности, политических взглядах, религиозных или философских убеждениях, состоянии здоровья, интимной жизни Посетителя Сайта или иного третьего лица запрещено.
  4. В случае принятия Посетителем решения о предоставлении Администратору какой-либо информации (каких-либо данных), Посетитель обязуется предоставлять исключительно достоверную и актуальную информацию. Посетитель Сайта не вправе вводить Администратора в заблуждение в отношении своей личности, сообщать ложную или недостоверную информацию о себе.
  5. Администратор принимает меры для защиты Персональных данных Посетителя Сайта в соответствии с законодательством Российской Федерации.
  6. Администратор не проверяет достоверность персональной информации, предоставляемой Посетителем Сайта, и не имеет возможности оценивать его дееспособность. Однако Администратор исходит из того, что Посетитель предоставляет достоверную персональную информацию и поддерживает эту информацию в актуальном состоянии.
  7. Администратор вправе запрещать Посетителю доступ к Сайту или к отдельным частям Сайта.
  8. Посетитель в соответствии с ч. 1 ст. 18 Федерального закона «О рекламе» дает Администратору свое согласие на получение сообщений рекламного характера.
  9. Согласие может быть отозвано субъектом персональных данных или его представителем путем направления письменного заявления ООО «Новые Технологии» или его представителю по адресу: 420030 Казань, Адмиралтейская д. 3 к.4 п.1026.
  10. В случае отзыва субъектом персональных данных или его представителем Согласия на обработку персональных данных, ООО «Новые Технологии» вправе продолжить обработку без разрешения субъекта персональных данных при наличии оснований, указанных в пунктах 2 — 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных» от 26.06.2006 г.
  11. Настоящее Согласие действует все время до момента прекращения обработки персональных данных по причинам, указанным в п. 9 данного документа.

Штамповочный пресс серии Jh31 — stanok-vt.ru

Штамповочный пресс серии Jh31 — применяют  для резки, штамповки, вырубки, гибки и неглубокой вытяжки и других холодноштамповочных работ.

Пресс с открытой станиной с неподвижным столом, это одна из разновидностей универсальных прессов для обработки тонкого листового металла. Технология изготовления прессов заимствована у японской производственной компании AIDA.
Основные особенности:
1. сварная рама из цельного листового материала, имеет высокую жесткость, рациональную структура и современный дизайн.
2. Пресс укомплектован итальянской низкоинерционной комбинированной фрикционной муфтой и тормозом, производимой компанией OMPI в Шанхае, обладает небольшой пассивной инерцией, низким энергопотреблением, надежной блокировкой сцепления и тормозом,  отличается долгим сроком службы.
3. Скользящий цилиндр представляет собой цельную конструкцию, в которой применяется гидравлическая защита от перегрузки, произведенная компанией Showa, Япония, характеризуется быстродействием и надежностью. После перегрузки он может сбрасываться автоматически, что сокращает время простоя и увеличить производительность пресса. Масляные уплотнители  цилиндра высокого давления производство Германия.
4. Пресс имеет пневматический балансир, который уменьшает обратный ход, обеспечивает плавность хода, что улучшает динамическую точность пресса. Применяется шестигранный ползун с удлиненной направляющей.
5. Управление  осуществляется через  PLC котроллер, производства Mitsubishi, который является эффективным и удобным в использовании.

Технические характеристики:






















Jh31-25B

Jh31-25

Jh31–45

Jh31-63

Jh31-80

Jh31-110

Jh31-125

Номинальное усилие

кН

250

250

450

630

800

1100

1250

Номинальный ход сжатия

мм

3

3

4

4

5

6

6

Ход ползуна

мм

60

80

100

120

140

160

160

Частота ходов

Фиксированная

мин-1

100

100

80

70

60

50

50

Регулируемая

80-120

80-120

70-90

60-80

50-70

40-60

40-60

Макс. высота комплекта штампа

мм

200

250

270

300

320

350

350

Регулировка высоты

мм

50

50

60

80

80

80

80

Расстояние от центра ползуна до корпуса

мм

160

210

230

300

300

350

350

Размер рабочего стола (спереди-назад х слева-направо)

мм

300×680

400×700

440×810

580×900

580×1000

680×1150

680×1150

Размер отверстия в столе (верхний диаметр/ глубина/ нижний диаметр)

мм

130×260

φ170×20×φ150

φ180×30×φ160

φ200×40×φ180

φ200×40×φ180

φ260×50×φ220

φ260×50×φ220

Толщина стола

мм

70

80

110

110

120

140

140

Размер отверстия в станине (диаметр /спереди –назад/ слева- направо)

мм

200×270

260×250

300×300

390×460

390×520

420×540

420×540

Размер нижней части ползуна (спереди -назад * слева – направо)

мм

270×330

300×360

340×410

400×480

420×560

500×650

540×680

Размер пробивного отверстия (диаметр х глубина)

мм

φ40×60

φ40×60

φ40×60

φ50×80

φ50×80

φ60×80

φ60×80

Расстояние между колоннами

мм

448

450

550

560

640

760

760

Мощность основного мотора

кВт

3

3

05. май

05.май

07.май

11

11

Габариты (Г* Ш* В)

мм

1150×1050×2050

1300×1050×2050

1390×1200×2400

1580×1210×2520

1640×1280×2700

1850×1450×3060

1850×1490×3060

Вес нетто

кг

2200

2600

3450

5400

7000

9340

9900

Технические характеристики:




















 Jh31-160BJh31-200Jh31-200BJh31-250Jh31-250BJh31-315Jh31-315B
Номинальное усилиекН1600200020002500250031503150
Номинальный ход сжатиямм6668888
Ход ползунамм160180200200250200250
Частота ходовФиксированнаямин-140353530303030
Регулируемая35-5030-4030-4025-3525-3525-3525-35
Макс. высота комплекта штампамм350390450430500430550
Регулировка высотымм110110110120120120120
Расстояние от центра ползуна до корпусамм380390390420420420460
Размер рабочего стола (спереди-назад х слева-направо)мм740×1300760×1400760×1400800×1400800×1400800×1400880×1600
Размер отверстия в столе (верхний диаметр/ глубина/ нижний диаметр)ммφ300×50×φ260φ300×50×φ260φ300×50×φ260φ320×50×φ280φ320×50×φ280φ320×50×φ280φ320×50×φ280
Размер отверстия в станине (диаметр /спереди –назад/ слева- направо)мм150160160170170170200
Размер нижней части ползуна (спереди -назад * слева – направо)ммφ470φ470φ470370×570370×570440×580440×580
Размер пробивного отверстия (диаметр х глубина)мм580×770600×800600×800650×850650×850650×850700×950
Расстояние между колоннамиммφ65×85φ65×90φ65×90φ70×90φ70×90φ70×90φ70×90
Мощность основного моторамм850870870960960920920
Габариты (Г* Ш* В)кВт1518. 518.522223030
Вес неттомм2280×1550×32402500×1580×33202500×1580×34202730×1640×35502770×1700×40602770×1650×35502850×1700×4450
Размер отверстия в станине (диаметр /спереди –назад/ слева- направо)кг14500170001735023500245002500028000



Технические характеристики:




















  Jh31-400Jh31-400B
Номинальное усилиекН40004000
Номинальный ход сжатиямм1010
Ход ползунамм200250
Частота ходовФиксированнаямин-12525
Регулируемая20-3020-30
Макс. высота комплекта штампамм430550
Регулировка высотымм120120
Расстояние от центра ползуна до корпусамм420490
Размер рабочего стола (спереди-назад х слева-направо)мм760×1400940×1800
Размер отверстия в столе (верхний диаметр/ глубина/ нижний диаметр)ммφ320×50×φ280φ320×50×φ280
Размер отверстия в станине (диаметр /спереди –назад/ слева- направо)мм180200
Размер нижней части ползуна (спереди -назад * слева – направо)мм440×580440×580
Размер пробивного отверстия (диаметр х глубина)мм690×900720×1000
Расстояние между колоннамиммφ70×90φ70×90
Мощность основного моторамм960960
Габариты (Г* Ш* В)кВт3737
Вес неттомм2830×1680×38903100×1900×4600
Размер отверстия в станине (диаметр /спереди –назад/ слева- направо)кг2950034000

Данные прессы возможно оснастить приспособлениями для размотки, правки и автоматической подачи листовой заготовки:

1. Размотчик и выпрямитель в одном приспособлении повышают производительность.

2. Применяемые комплектующие позволяют получать высокоточные изделия.

3. Ролики изготовлен с применением закалки.

Функции:

1. Используется надежные компоненты автоматики произведенные в Японии, обеспечивают длительный бесперебойный срок службы.

2. Размотчик и выпрямитель интегрированы в одно приспособление, что экономит площадь, подходит для обработки листа. Возможна автоматическая настройка времени подачи материала.

3. Прокатные ролики изготовлены из прочной подшипниковой стали с твердым хромированым покрытием, а также шлифованы (HRC60.), отличаются низким износом и высокой точностью.

4. Контроль осуществляется датчиком, для производительной работы используется различные регулировки скорости, для корректной работы с  выпрямлением и стабильной подачей. Регулировка скорости вращения – бесступенчатая.

5. Выравниватель позволяет регулировать наклон таким образом, чтобы уменьшить расстояние между «петлями» подаваемого материала.

6. Жесткая конструкция и мощным мотор подачи.

Технические характеристики:












МодельPR-150PR-200PR-300PR-400PR-500
Max. ширина металла150mm200mm300mm400nn500mm
Толщина материала0.4-1.5 мм
Вес500 кг800 кг1000 кг1500 кг2000 кг
Внутренний диаметр катушки450-530 мм
Внешний диаметр катушки1200 мм
Двигатель выпрямления1/2(HP)1 (HP)2 (HP)2 (HP)3(HP)
Двигатель размотчика1 (HP)1 (HP)2 (HP)2(HP)3 (HP)
Выправляющий роликДиаметр 20 * 9/10 (вверх / вниз) полный привод
Регулировка выпрямителя4 точки регулировки
Скорость выпрямления0-15 м/мин

NC податчик:

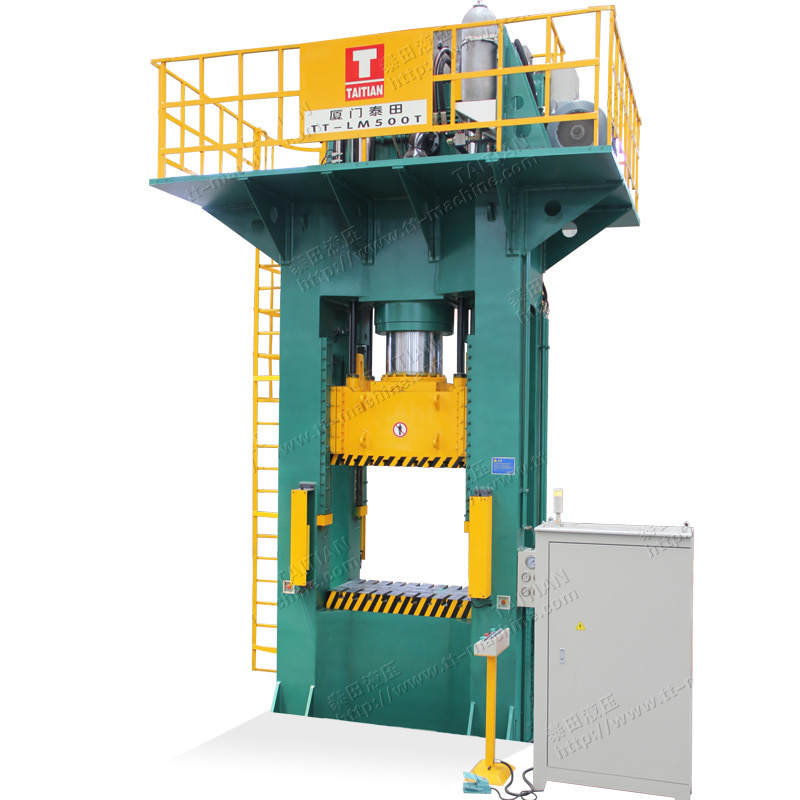

гидравлический пресс-пресс для штамповки / штамповочный пресс-пресс,гидравлический пресс-пресс для штамповки / штамповочный пресс-пресс поставщиков,производителей,фабрик


taitian предлагает гидравлический пробный пресс которые могут быть изготовлены на заказ, чтобы соответствовать требованиям высокоточного штампования. гидравлический испытательный пресс-машина, также называемая пресс-пресс-машина для штамповки, пресс-пресс для пресс-форм, наши прессующие машины для штамповки превосходной производительности и очень надежны и могут использоваться для эффективной и быстрой штамповки / плесени.


основная спецификация:


мы можем изготовить на заказгидравлический пресс-штамповочный пресс / штамповочный пресс в широком диапазонеразмеров и емкости согласно требованиям заказчика.














часть нет.


TT-lm1200t / лс


номинальное давление


тонны


1200


давление подъема


тонны


120


max. stroke  горка


мм


1500


max.daylight


мм


2000


рабочий стол


л-г


мм


4500


ф-б


мм


2500


скорость скольжения


быстрый подход


мм / с


300


прессование


мм / с


10-0. 5


быстрый возврат


мм / с


200


approx.total  мощность


кВт


100


approx.overal  измерение


мм



8110 × 7040 × 10565



характеристики:


1. такой высокоточный гидравлический пресс-машина для пробной штамповки специально разработан для быстрой штамповки / обработки формы. Емкость колеблется от 1000 кн до 30000кн.


2. этот штамповочный пресс для штампов применяет специальную петлю безопасности для обеспечения высокой безопасности и эффективности работы в соответствии с текущей потребностью в скорости, а также механической безопасностью.


3. безопасная и надежная система управления обеспечивает простоту в эксплуатации и высокую эффективность работы. пресса спроектирована и изготовлена ​​в соответствии со стандартами.


4. Систематизированный гидравлический контур с внедрением специальной конструкции логической петли характеризуется предотвращением утечки, антивибрацией и простотой обслуживания.


5. каждое нажатие производится под строгим контролем качества, чтобы обеспечить максимальную производительность и точность.


6. пресс оснащен подвижной подставкой или тележкой для замены, что позволяет легко выгружать изделия и быстро менять штампы.


опции :


  • автоматическое и ручное зажимное устройство


  • верхняя столовая система 90 °


  • верхний стол 180 ° система наклона


  • система подъема нижней опоры


Приложения:


Прецизионные прессов taitian’s в первую очередь используются для тестирования и опробования штампов / пресс-форм для обеспечения точности изготовления и изготовления гладких деталей, штампованные прессы широко используются на заводе-изготовителе и в других автомобильных отраслях.


гидравлическая система управления


Гидравлическая система управления в стандартной комплектации принимает систему высокоточного логического клапана. конфигурация трубопровода проста и понятна, что упрощает обслуживание. способ подключения трубопровода предпочтительно использует фланцевое соединение, чтобы избежать утечки масла.


все двигатели, насосы и трубы установлены на основе передовой технологии taiwan для достижения ударной устойчивости.


электрическая система управления


Электрическая коробка снабжена пыленепроницаемыми, водонепроницаемыми и маслостойкими. принять schneider электрических единиц для обеспечения высокого качества. все устройства для обеспечения высокого качества. все устройства имеют ярлыки, поэтому их можно легко идентифицировать и легко поддерживать.


taitian гидравлическая компания iso, sgs, ce и csa, мы предлагаем вам различные гидравлические машины для прессования и другие серии композитных формовочных прессов. свяжитесь с нами и получите подробную информацию о нашей машине.

Гидравлический пресс для металлообработки и формовки металла

по индивидуальному заказу — Гидравлический штамповочный пресс

Гидравлические прессы для металлообработки по индивидуальному заказу Savage Engineering доступны в типах рамы с четырехстоечной направляющей плитой и прямой боковой направляющей. Области применения включают формование, штамповку, вырубку, гибку, пробивку, штамповку, перфорацию, обрезку, перенос, отбортовку, качание, форсирование и другие.

Наши гидравлические штамповочные прессы имеют хромированные стяжки большого диаметра, проходящие через восемь бронзовых втулок с линейными отверстиями, которые направляют плиты, обеспечивая точное выравнивание всех четырех стоек. Сверхдлинная направляющая втулка разделяет каждую пару втулок, обеспечивая большое передаточное отношение.

Прямолинейный пресс Savage подходит для задач, в которых инструмент не направляется, нагрузка не центрирована, выполняется несколько операций или требуется более точная параллельность, чем у 4-стоечного пресса. Прямые боковые прессы имеют регулировку стрелы под углом 45 градусов или в 8 направлениях для уменьшения рабочего зазора. Эксклюзивные самосмазывающиеся вкладыши стрелы устраняют необходимость в системах смазки.

Гидравлические штамповочные прессы и гидравлический вырубной пресс Savage имеют прочную конструкцию с прямым корпусом с предварительно напряженными стяжками, проходящими через боковые стойки корпуса. Этот тип конструкции используется в наиболее требовательных приложениях со смещенными от центра нагрузками или сквозными ударами. Вырубные прессы оснащены ударными демпферами для поглощения удара прорыва в месте его возникновения. Они снижают нагрузку на пресс, штампы и фундамент. Они также минимизируют шум, создаваемый во время гашения.

Доступны электрогидравлические элементы управления для программирования любой или всех функций пресса. Контроллер настройки Savage с интерфейсом оператора с сенсорным экраном удобен для пользователя. Одним касанием пальца оператор может изменить настройки пресса из тех, которые хранятся в памяти, что ускоряет настройку и постоянно повторяет ее от задания к заданию. Просто введите номер задания, присвоенный матрице, и гидравлический штамповочный пресс готов к работе. Автоматически вводятся оптимальные заданные значения для тоннажа, скорости, положения и времени выдержки.

Свяжитесь с нами



Прямосторонний пресс с предварительно напряженным корпусом

Прямосторонний предварительно напряженный корпус Рамы пресса имеют жесткую конструкцию для низкого уровня прогиба и регулируемые в восьми направлениях клинья на самосмазывающихся направляющих для точной параллельности.

Этот тип специального металлообрабатывающего пресса используется для более требовательных операций, таких как пробивка отверстий, вырубка, обрезка, прошивка, перфорация и многопозиционные штампы.

350-тонная модель (слева) представляет собой высокоскоростной пресс для штамповки, гибки, обрезки и тиснения с автоматическим устройством подачи прутка 3/4″ x 4″ для производства прицепных устройств.

Каталог Информация о прямосторонних прессах с предварительно напряженным корпусом

Прямолинейный обрезной пресс с направляющей стрелой

Эти прочные машины управляются регулируемыми в восьми направлениях стрелами для обеспечения параллельности плит.

115-тонная модель (слева) представляет собой высокоскоростной обрезной пресс для тяжелых чугунных автомобильных шпинделей Honda. Твердая станина толщиной 12 дюймов имеет сквозное отверстие для опускания детали.

Направляющие направляются по четырем углам на регулируемых под углом 45 градусов направляющих.

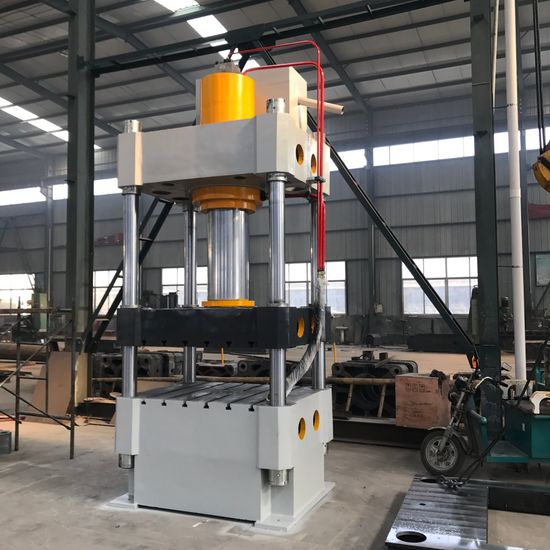

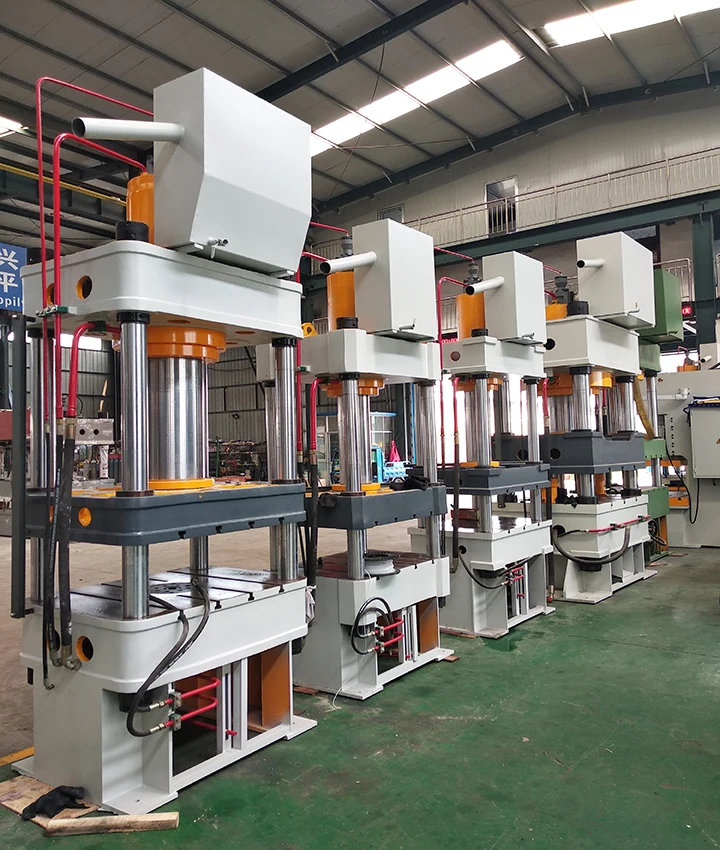

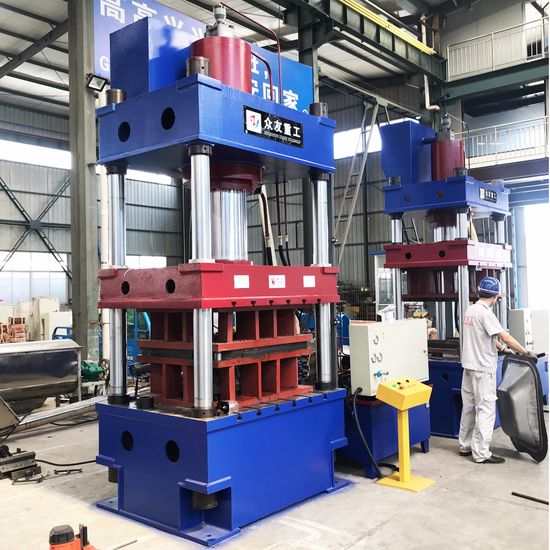

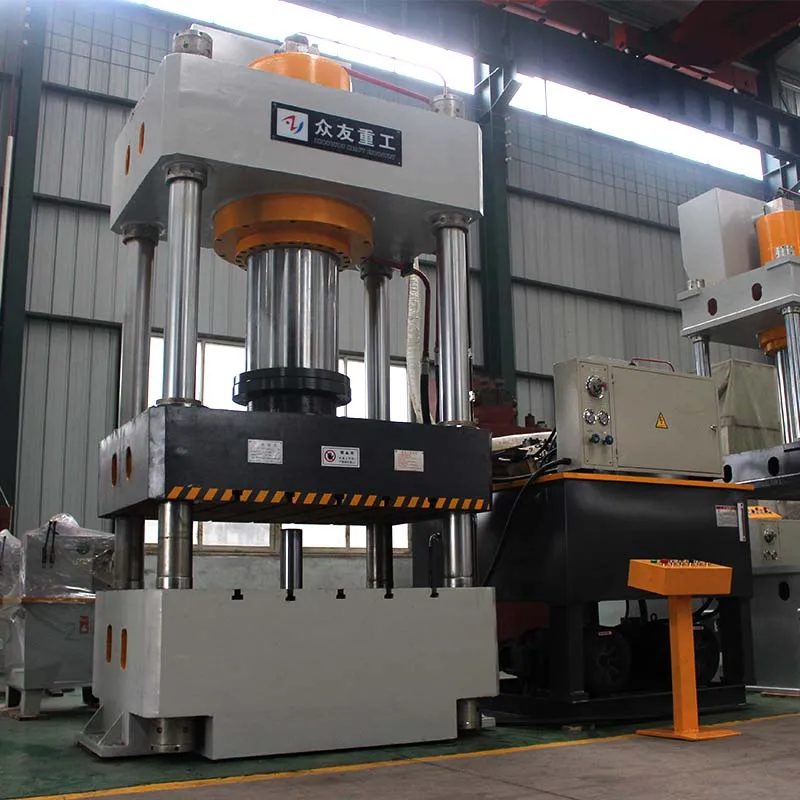

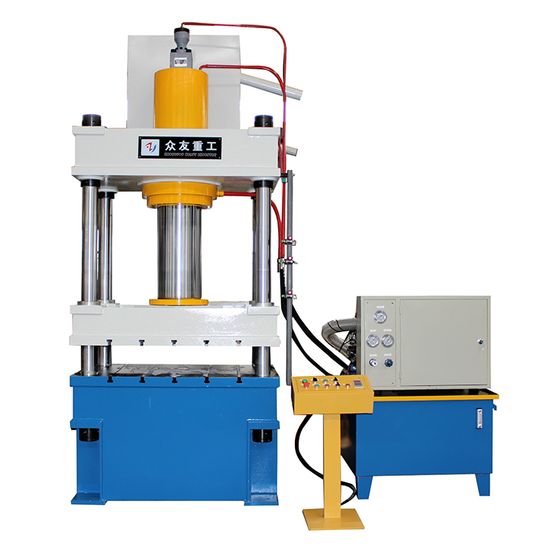

4-стоечный пресс

Четырехстоечные прессы имеют удлиненные втулки для разделения восьми (8) бронзовых втулок для обеспечения параллельности и точности.

60-тонная модель (слева) используется для операций по вырубке в Thermos Corporation.

Каталог Информация о четырехстоечных прессах

Прямолинейный горячий пресс с предварительно напряженным корпусом

Эти гидравлические прессы для формовки металла имеют жесткую, предварительно напряженную конструкцию стяжной тяги для самых требовательных применений. Этот тип пресса предназначен для борьбы с неблагоприятными условиями, такими как смещенная загрузка, многопозиционные инструменты и прорывные удары.

Эта 400-тонная модель (слева) изначально была разработана для штампов и поковок.

Каталог Информация о прямолинейных горячих прессах с предварительно напряженным корпусом

Колесный пресс / пресс для нагнетания

Горизонтальные прессы для нагнетания, также называемые колесными прессами, используются для толкания / натяжения колес, шкивов, шестерен, валков и т. Д. с валов или осей.

Модель грузоподъемностью 425 тонн (слева) наклонена, чтобы обеспечить погрузку сверху, имеет вставки с U-образными пазами и открытую конструкцию, которая подходит для валов разного диаметра и бесконечной длины.

Каталог Информация о колесных прессах / прессах для выдавливания
Техническое видео

4-стоечный пресс для формовки металла с гидравлической подушкой

Прецизионный четырехстоечный пресс с удлиненными направляющими, матрицей 120″ x 60″ и полностью управляемой гидравлической подушкой. Высокоскоростная гидравлика с полностью программируемым тоннажем, скоростью и положением с памятью программ, QDC и программируемой амортизацией хода.

1000-тонная модель (слева) была спроектирована и изготовлена ​​для Rock Island Arsenal и оснащена 250-тонной гидравлической подушкой.

Каталожная информация о 4-стоечных прессах с гидравлической подушкой

С-образный отбортовочный пресс с горизонтальными и вертикальными ползунами

Этот пресс с глубокой горловиной обычно используется для формования листа корпуса судов или листа для тяжелого оборудования и производственных цехов. . Двойные вертикальные 115-тонные гидроцилиндры можно использовать последовательно по отдельности или соединять вместе для получения одной вертикальной плиты 230-тонн.

60-тонный горизонтальный домкрат позволяет выполнять сложные операции обработки металлов давлением, такие как отбортовка кромки, качание, гибка и формование толстого стального листа в сложные конфигурации. Эти прессы имеют трехсекционную раму, жестко скрепленную предварительно натянутыми стяжками.

230-тонная модель (слева) была заказана ВМС США.

Каталог Информация о прессах для отбортовки кромок C-образной рамы

Колесный/осевой пресс: двусторонний с двойными ползунами

Двухсторонний пресс для монтажа и демонтажа колес/осей для LRV с двумя станциями ЧМИ PanelView Plus и двусторонними записывающими компьютерами колесных пар . Доступен с автоматикой для колес, осей и подшипников, стеллажами для установки колес, колесным погрузчиком и лазерным измерением ширины колеи, некруглости и радиального/поперечного биения.

Каталог Информация о двустороннем прессе с двойным поршневым колесом / осью
Видео — смотрите, как они работают!
ДОСТУПНЫЕ ТИПЫ РАМ:
  • Прямосторонний пресс с предварительно напряженным корпусом
  • Прямосторонний обрезной пресс с направляющей стрелой
  • Четырехстоечный пресс
  • Прямосторонний горячий пресс с предварительно напряженным корпусом1
  • 1 / Форсирующий пресс
  • 4-стоечный пресс для формовки металла с гидравлической подушкой
  • С-образный отбортовочный пресс с горизонтальными и вертикальными ползунами
РАЗРАБОТАН ДЛЯ ВАШЕГО ПРИМЕНЕНИЯ

Сборочные прессы бывают самых разных размеров и конструкций для удовлетворения конкретных производственных потребностей. Эти специальные прессы и сборочные прессы выполняют несколько шагов, чтобы взять несколько подкомпонентов и сборок и превратить их в конечный продукт. Типы кадров будут различаться в зависимости от конкретного приложения.

Опции включают индексные столы и погрузочно-разгрузочное оборудование. Специальные прессы, изготовленные по индивидуальному заказу, также доступны для удовлетворения нестандартных требований.

  • Простота в эксплуатации
  • Размер станины, просвет, глубина горловины, скорость и ход доступны для любых требований
  • Прочная компьютеризированная рама для низкого уровня нагрузки грузоподъемностью до 1200 тонн
  • Подвесной силовой агрегат минимизирует занимаемую площадь.
  • Длинная направляющая.
  • Высокоскоростная гидравлика
  • Съемные балки с Т-образными пазами.
  • Передвижной пульт дистанционного управления.
  • Защитные барьеры для световых экранов.
  • Доступен откидной предохранительный опорный блок.
  • Компоненты JIC.
  • Сделано в США

Savage не имеет размеров по каталогу. Каждый пресс спроектирован в соответствии с вашими спецификациями, чтобы выполнять вашу работу с максимальной эффективностью.

ОБСЛУЖИВАЕМЫЕ ОТРАСЛИ
  • Автомобильная
  • Химическая
  • Товары народного потребления
  • Медицинские приборы
  • Военные и оборонные
  • Нефть и газ
  • Железная дорога
  • Транспорта
  • Сталь
История клиентов
  • Advanced Assembly Auto
  • Arconic
  • ATI WAH WHAH WAH WAH WANH

    • 090 CLARK CONTERAIL CONITIOR .0091

  • Martin Marietta
  • Lufkin
  • Lufkin GE
  • Lufkin Romania
  • Управление порта Allegheny Douse
  • Прогнозируя Rail Services
  • Reliance Electric
  • Weirton Steel Steel Servic ИЗГОТОВЛЕННЫЕ ИЗГОТОВЛЕННЫЕ ИЗДЕЛИЯ, АНАЛИЗИРОВАННЫЕ НА НАПРЯЖЕНИЕ –
    НИ В ОДНОМ ИЗ НАШИХ ПРЕССОВ НЕ ИСПОЛЬЗУЮТСЯ ОТЛИВКИ, СВЯЗАННЫЕ С РАЗРЫВОМ
    .
    СВЯЖИТЕСЬ С НАМИ ПРЯМО СЕЙЧАС
    , чтобы обсудить вашу заявку

    Устройство гидравлического пресса

    Изучение технологии гидравлического пресса и анатомии пресса, а также его преимуществ, ограничений, конструкции, типов рам, сроков, советов по выбору, вариантов автоматизации и лучших применений может принести максимальную пользу от пресса. Изображения: Greenerd

    Прессы всех типов — механические, пневматические, сервоприводные и гидравлические — имеют свое место и обладают уникальными преимуществами. Однако за последние 50 лет гидравлические прессы стали более полезными. Современные гидравлические прессы быстрее и надежнее, чем когда-либо, а технология претерпела значительные изменения и усовершенствования. Улучшения в уплотнениях, насосах, шлангах и муфтах почти устранили утечки и свели к минимуму техническое обслуживание.

    Изучение технологии гидравлического пресса и устройства пресса, а также его преимуществ, ограничений, советов по выбору и вариантов автоматизации может принести наибольшую пользу от пресса.

    Анатомия гидравлического пресса, типы

    Структура пресса. Основные компоненты и особенности конструкции гидравлического пресса:

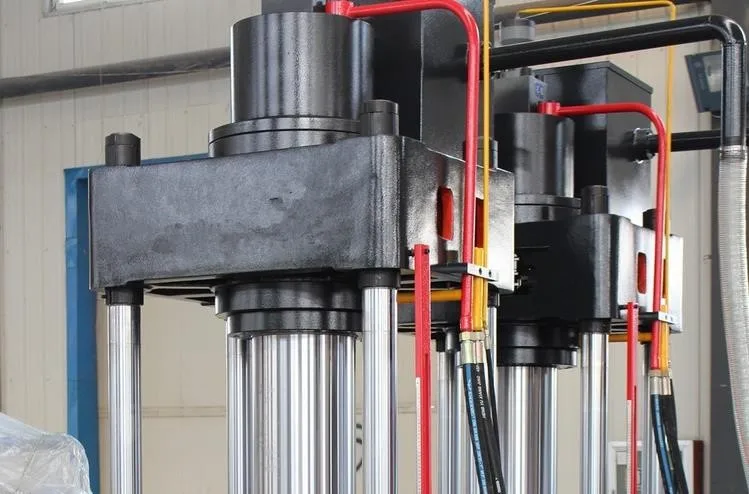

    1. Цилиндр. Цилиндр в сборе состоит из цилиндра, поршня, плунжера, набивки и уплотнений. Диаметр поршня и давление масла определяют усилие (тоннаж), которое может создать пресс.

    2. Рамка. Рама является основной конструкцией пресса, содержащей цилиндры и рабочие поверхности.

    3. Контроль хода. Длина хода может быть установлена ​​для любого расстояния в пределах хода цилиндра в управлении ходом. Регулировки включают верхнюю часть хода, точку предварительного замедления и нижнюю часть хода.

    4. Зазор горловины. Расстояние от вертикальной осевой линии домкрата до элемента рамы за станиной называется зазором горловины. Это расстояние определяет максимальный размер детали, которая может быть расположена так, чтобы центральная линия детали находилась под центром плунжера.

    5. Дневной свет. Это вертикальный зазор от верхней части балки до нижней части домкрата в его максимально поднятом положении. Этот термин иногда путают с термином «высота закрытия механического пресса». Высота закрытия — это зазор над станиной при полностью опущенном плунжере. Дневной свет описывает максимальную производительность пресса по вертикали.

    Исследование анатомии гидравлического пресса: 1) цилиндр, 2) рама, 3) управление ходом, 4) зазор в горловине, 5) дневной свет, 6) станина, 7) валик, 8) управление двумя ладонными кнопками и 9) рабочая высота — позволяет понять его форму и функции. Это С-образный пресс.

    6. Кровать. Станина представляет собой плоскую стационарную обработанную поверхность, которая поддерживает валик и штампы.

    7. Болстер. Это пластина или конструкция, установленная на станине, к которой крепится инструмент. Большинство гидравлических прессов сконструированы таким образом, что валик является съемным.

    8. Управление двумя кнопками на ладони. Это распространенный метод приведения в действие гидравлических прессов. Обе кнопки должны быть нажаты одновременно, чтобы опустить плунжер, что требует от оператора использования обеих рук. Цепи управления включают функции неповторения и защиты от привязки.

    9. Рабочая высота. Расстояние от пола до верха валика является рабочей высотой.

    Тип рамы. Многие из этих типов гидравлических рам аналогичны рамам механических прессов:

    • Скамья. Компактный и экономичный жим лежа быстро и легко настраивается. Он используется в различных работах, от операций с одним циклом до компонентов автоматизированных ячеек. Как правило, его грузоподъемность составляет от 3 до 50 тонн.

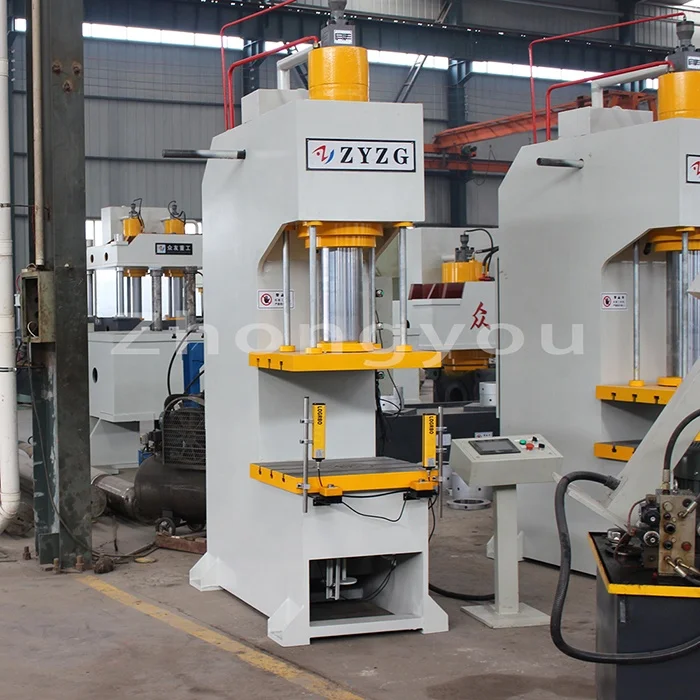

    • С-образная рама. Пресс с открытым зазором и С-образной рамой рассчитан на долгий срок службы в многосменном промышленном производстве с усилием от 10 до 500 тонн. Его называют С-образным из-за его С-образной формы. Этот тип кадра имеет тенденцию «зевать». Приложения, которые не могут выдержать эту характеристику зевоты, должны быть переведены на другой стиль прессы, например, на четыре поста или на прямую сторону (см. ведущее изображение ).

    • Четырехстоечный. Этот мощный производственный пресс рассчитан на непрерывную работу. В нем используются четыре прочные колонны большого диаметра с уступами, чтобы связать раму вместе (см. 9).0213 Рисунок 1 ). Эти колонны большого диаметра точно направляют движущуюся плиту или пресс-ползун. Это обеспечивает исключительно стабильное выравнивание верхней и нижней матрицы, сводит к минимуму отклонение и устраняет «откидывание назад». Любое отклонение, которое происходит в этом стиле жима, происходит прямо вверх и вниз. Он также позволяет загружать пресс с любой из четырех сторон, что позволяет легко интегрировать его в производственные линии и производственные ячейки.

    • Прямая сторона. Разработанный для удовлетворения самых строгих требований, прямосторонний пресс имеет превосходную конструкцию рамы (см.0213 Рисунок 2 ). Как правило, пресс состоит из сварной коронки, ползуна и станины, которые крепятся болтами, сваркой или стяжками к большим стальным плитам, называемым боковыми плитами. В отличие от конструкции с четырьмя стойками, в которой рама полностью состоит из четырех колонн, пресс с прямой стороной поддерживается двумя боковыми пластинами из стальных плит и стяжками, чтобы уменьшить степень растяжения рамы под нагрузкой. Для вырубки в тяжелых условиях обычно требуется, чтобы конструкция со стяжками выдерживала сильный удар при прорыве материала. Пресс может работать на высоких скоростях и способен производить миллионы циклов в год.
    • С направляющими. Пресс с направляющей стрелы предназначен для противодействия последствиям нецентральной нагрузки. Жесткие стальные рамы с направляющими с направляющими обеспечивают параллельность в тяжелых условиях нагрузки.
    • Воздух над маслом. Воздушно-масляный пресс имеет четырехстоечную конструкцию. Он прикладывает усилие в тиски в течение секунд, минут или часов, поддерживая тоннаж в течение почти любого промежутка времени с помощью воздушного компрессора (см. 9).0213 Рисунок 3 ). Используется в основном для ламинирования. Он также подходит для применений, требующих воздействия на продукт в течение длительного времени. Он не подходит для типичных операций штамповки, так как имеет цилиндр одностороннего действия и не подходит для операций, требующих выдвижения/зачистки. Кроме того, он является обратным, что обычно не очень полезно для большинства обычных приложений. При низкой первоначальной цене и минимальных эксплуатационных расходах этот пресс обладает мощностью обычного гидравлического пресса за небольшую часть стоимости.

    Гидравлические прессы могут быть изготовлены с большей площадью стола и станинами или с меньшими станинами, чем стандартные. Этот 900-тонный четырехстоечный гидравлический пресс двойного действия оснащен главным ползунком с 700-тонным амортизирующим ползунком и 60-дюймовым прессом. на 60 дюймов. кровать.

    • Пользовательский. Если стандартная конструкция пресса не соответствует вашим потребностям, может потребоваться пресс, адаптированный для вашего применения.

    Общие термины, функции для прессы

    Знакомство с этими терминами улучшит ваше понимание гидравлического пресса:

    • Держатель заготовки: Контролируемое усилие для удержания краев заготовки при операции глубокой вытяжки, похожее на подушку штампа.
    • Подушка штампа: Гидравлический или воздушный цилиндр, расположенный под балкой и станиной, обеспечивающий равномерное удержание заготовки при глубокой вытяжке. Подушки также снимают готовые детали с пуансона или штампа.
    • Дистанционный реверсивный переключатель: Регулируемый концевой выключатель для установки глубины хода, при которой поршень реверсирует.
    • Таймер задержки: Регулируемый таймер для установки продолжительности задержки в нижней части хода. Таймер может использоваться для других функций, таких как синхронизация последовательности движений пресса.
    • Теплообменник: Устройство, прикрепленное к масляному резервуару для циркуляции воды или воздуха для поддержания надлежащей рабочей температуры масла.
    • Нокаут: Устройство, снимающее деталь с пуансона или штампа.
    • Плита: Плита, иногда нагреваемая, прикрепленная к подвижному или неподвижному элементу пресса.

    Этот пресс с прямой стороной имеет направляющую стрелу для противодействия эффектам нецентральной нагрузки.

    • Переключатель реверса давления: Регулируемый переключатель для установки давления, при котором поршень реверсирует.

    Преимущества гидравлического пресса

    • Экономия времени при настройке и переналадке. Поскольку полная мощность гидравлического пресса может быть достигнута в любой точке хода, нет необходимости определять точное место максимальной грузоподъемности.
    • Гибкость для различных применений. Один гидравлический пресс может выполнять множество работ в пределах своего тоннажа, включая крупносерийное производство. Распространенными областями применения являются глубокая вытяжка, уменьшение оболочки, выпячивание уретана, формование, вырубка, прокалывание, крепление, штамповка, выпрямление, сборка и запрессовка. Они также используются для формовки порошкового металла, формовки абразивных кругов, склеивания, протяжки, калибровки шариков, прессования пластика и резины и трансферного формования. Прессовая посадка используется для насаживания подшипника на вал без каких-либо механических креплений, удерживающих его на месте. Как правило, отверстие в подшипнике на несколько тысячных дюйма меньше диаметра вала, на который он напрессован, что позволяет осуществлять неподвижную или вращающуюся прессовую посадку.

    Кроме того, программируемые логические контроллеры (ПЛК) и другие электронные элементы управления повысили скорость и гибкость гидравлического пресса. Благодаря новым компьютерным интерфейсам и системам мониторинга гидравлические прессы можно использовать в передовых компьютерно-интегрированных производственных системах.

    • Встроенная защита от перегрузки. Это избавляет от беспокойства о перегрузке или поломке пресса или поломке штампа. Когда гидравлический пресс достигает установленного давления, это все давление, которое есть. Предохранительный клапан открывается на этом пределе, и опасность перегрузки отсутствует.

    Встроенная защита от перегрузки распространяется и на инструменты. Если они сконструированы таким образом, чтобы выдерживать определенную нагрузку, нет опасности повредить их из-за перегрузки. Размеры инструментов могут быть рассчитаны на то, чтобы выдерживать нагрузку конкретной работы, а не конкретного пресса. Давление пресса может быть установлено в соответствии с работой. Отсутствие ударов, ударов и вибрации способствует увеличению срока службы инструмента.

    • Снижение эксплуатационных расходов, увеличение времени безотказной работы. Гидравлические прессы относительно просты, имеют всего несколько движущихся частей и полностью смазываются потоком масла под давлением. Поломки случаются нечасто, но если и случаются, то обычно незначительные. Типичные элементы планового технического обслуживания включают замену набивки, электромагнитных катушек и иногда клапана. Эти детали не только недороги, но и легко заменяются без разборки всей машины.
    • Большая емкость при минимальных затратах. По сравнению с обычным механическим прессом проще и дешевле купить гидравлический пресс определенной производительности с обычной длиной хода 12, 18 и 24 дюйма, и его легко можно оборудовать дополнительной длиной хода. Открытый зазор (дневной свет) также может быть добавлен с минимальными затратами. Точно так же гидравлические прессы могут быть изготовлены с большей площадью стола и станинами или с меньшими станинами, чем стандартные (см. рис. 1). Тоннаж прессы не диктует, какой будет размер кровати.
    • Великий контроль. В гидравлическом прессе усилие ползуна, направление, скорость, сброс усилия и продолжительность задержки давления можно отрегулировать в соответствии с конкретной задачей.

    Эта передаточная линия с тремя станциями для вытягивания, перетягивания и штамповки была построена для автомобильной компании.

    • Низкий уровень шума. Небольшое количество движущихся частей и отсутствие маховика обеспечивают общий низкий уровень шума. Поскольку можно контролировать каждую фазу движения поршня, уровень шума также можно контролировать. Гидравлический домкрат можно запрограммировать на медленное и бесшумное выполнение работы.
    • Безопасность. Поскольку движения поршня можно контролировать, их легко сделать безопасными. Для повышения безопасности используются кнопки управления без привязки, предотвращения повторения и управления двумя ладонями. Блокировка ограждений, а также других предохранительных устройств относительно проста из-за характера системы управления гидравлическим прессом.

    Ограничения гидравлического пресса

    • Ни один гидравлический пресс сегодня не может сравниться с самым быстрым механическим прессом. Если скорость является единственным требованием, а ход подачи материала относительно короткий, лучшим выбором остается механический пресс.
    • Глубина хода является ключевым фактором, который следует учитывать. Если для определения дна используется концевой выключатель, глубина хода вряд ли будет контролироваться намного ближе, чем 0,020 дюйма. Многие гидравлические прессы можно настроить на реверс при предварительно выбранном давлении, что обычно приводит к однородным деталям.
    • Как правило, если требуется абсолютная точность глубины хода, в инструменте должны быть предусмотрены «целевые» блоки. Тем не менее, некоторые гидравлические прессы теперь доступны с точным встроенным методом ограничения хода вниз. Новые замкнутые сервогидравлические системы значительно улучшают контроль глубины хода, гарантируя стабильные и воспроизводимые результаты. Во многих приложениях эта система устраняет необходимость в блоках поцелуев 9.0091
    • Для подачи материала гидравлическому прессу требуется внешнее или вспомогательное питание. Питатель должен иметь собственное питание и быть интегрированным с системой управления прессом. Тем не менее, растущий выбор систем подачи с автономным питанием доступен в виде рулонной подачи, подачи сцепкой и подачи воздуха.
    • Как механические, так и гидравлические прессы испытывают удары после прорыва во время вырубки. Но гидравлика гидравлического пресса также должна быть изолирована от ударов, связанных с декомпрессией. Если гидравлическая система не имеет противоударной функции, этот удар может повлиять на трубопроводы и фитинги.

    Какой тип гидравлического пресса лучше всего подходит для моего применения?

    Прессы с открытым зазором обеспечивают легкий доступ с трех сторон. Четырехколонные прессы обеспечивают равномерное распределение давления. Прессы с прямой стороной обеспечивают жесткость, необходимую для загрузки со смещением от центра в прогрессивных штампах. Следует иметь в виду одну важную вещь: чем более критична работа и чем более требовательны допуски, тем больше должен быть запас грузоподъемности.

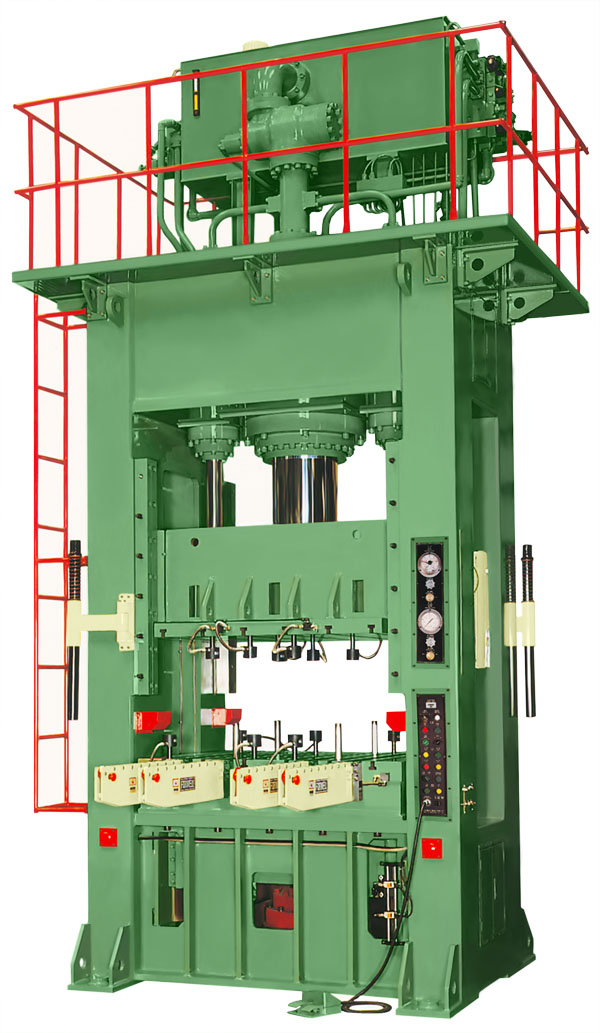

    Этот специализированный сложный гидравлический пресс глубокой вытяжки с двумя подвижными плитами был интегрирован с двумя 6-осевыми роботами, которые не только загружают и разгружают, но и побуждают пресс выполнять несколько операций — вытягивание, несколько повторных вытяжек и глажение. эксплуатация — требуется для производства мощного баллона высокого давления. Чтобы извлечь только что вытянутую деталь из пресса, робот FANUC перемещается между двойными плитами и, находясь в нужном положении, дает указание прессу, когда и с какой скоростью извлекать деталь.

    После определения основ следующим вопросом является выбор опций. Большинство производителей гидравлических прессов предлагают множество аксессуаров, таких как:

    • Концевые выключатели реверсирования расстояния.
    • Гидравлические переключатели реверса давления.
    • Автоматический (непрерывный) цикл.
    • Таймеры задержки.
    • Скользящие валики и поворотные делительные столы.
    • Подушки штампов.
    • Цилиндры выброса или выталкиватели.
    • Электронные световые завесы и другие устройства безопасности.
    • Сенсорное управление.
    • Обратная связь сервосистемы для точного, последовательного и воспроизводимого управления ходом.

    Обратите внимание, что гидравлический контур пресса определяется в основном его применением. В приложениях с длинным ходом, таких как глубокая вытяжка, типична схема с двумя насосами с регенерацией. Это позволяет прессующему поршню быстро двигаться вниз к работе и обратно, обеспечивая при этом плавную скорость вытягивания.

    Однако при штамповке на гидравлическом прессе лучше свести к минимуму количество клапанов, используемых во время, как правило, очень короткого хода. В большинстве прессов, используемых для штамповки, используется только один гидравлический насос из-за необходимого короткого хода. Эта настройка позволяет меньше «перемещать клапан», что сокращает время цикла для полного хода и позволяет выполнять гораздо больше ходов в минуту.

    Качество может сильно различаться от пресса к прессу. Некоторые легкие прессы способны мгновенно «шлепать» работу и реверсировать, а есть мощные машины, предназначенные для металлообработки общего назначения.

    Для сравнения одной машины с другой можно использовать несколько конструктивных пунктов:

    Рама: Обратите внимание на конструкцию рамы — жесткость, толщину балки, габаритные размеры и другие факторы. Цилиндр: какого диаметра? Как он устроен? Кто делает это? Насколько он исправен? Максимальное давление в системе: при каком давлении пресс развивает полную грузоподъемность? Наиболее распространенный диапазон для промышленных прессов составляет от 1000 до 3000 фунтов на квадратный дюйм. Мощность в лошадиных силах: продолжительность, длина и скорость хода прессования определяют требуемую мощность в лошадиных силах. Сравните мощность в лошадиных силах.

    Скорость: Определите скорость, которую предлагает каждый гидравлический пресс.

    Проектирование пресса: советы по выбору

    Тоннаж пресса. Тоннаж, необходимый для выполнения работы, и формулы для его определения одинаковы для гидравлических прессов и механических прессов. Инструменты обычно взаимозаменяемы. Могут быть определенные приложения, такие как глубокая вытяжка, в которых характеристика полного рабочего хода гидравлического пресса снижает тоннаж, но нет известных примеров гидравлического пресса, требующего большего тоннажа.

    Пресс типа «воздух-над-маслом» подходит для применений, требующих приложения усилия к заготовке в течение длительного периода времени.

    Выбор тоннажа прессы в типичных печатных цехах часто не более чем догадки.

    Например, если успешно выполняется работа на 100-тонном механическом прессе, тоннаж, как правило, остается неизменным в течение всего срока службы. Работа, возможно, никогда не пробовалась на 75 или 50 тонн. Однако с помощью гидравлического пресса вы можете быстро и легко регулировать тоннаж, настраивая пресс точно на правильный тоннаж для каждой конкретной работы.

    Как пресса влияет на работу. В большинстве случаев влияние хода одинаково как на гидравлические, так и на механические прессы. Тем не менее, отбойные молотки и некоторые механические прессы, по-видимому, лучше справляются с мягкими ювелирными изделиями и ударными работами. Действие чеканки кажется более резким, если есть удар.

    Однако при глубокой вытяжке полный рабочий ход гидравлического пресса дает значительно лучшие результаты.

    Вопросы автоматизации

    Существует множество способов и причин для автоматизации гидравлического пресса, от простых до очень сложных. Поскольку функциональность печатной машины лежит в основе автоматизации, выгодно сотрудничать с производителем печатной машины, который также является авторизованным системным интегратором и имеет долгую историю предоставления интегрированных систем автоматизации печатной машины для целого ряда приложений.

    Автоматизация может быть интегрирована во время первоначальной установки пресса или может быть добавлена ​​к существующей установке пресса. В последнем случае автоматизация в большинстве случаев добавляется не потому, что пресс работает медленно, а в результате многих других факторов, некоторые из которых неожиданны: вверх.

  • Кадровые ресурсы в данном географическом районе недостаточны или отсутствуют.
  • Требуются прессовщики в другие помещения объекта.
  • Автоматизировать малоиспользуемый пресс выгоднее, чем покупать еще один новый или бывший в употреблении пресс.
  • Необходимо более стабильное качество и количество продукции.
  • Детали могут иметь острые края, нагреваться до высокой температуры, быть хрупкими или с ними трудно обращаться.

Задача состоит в том, чтобы определить «правильный размер» системы автоматизации для удовлетворения производственных потребностей сегодня и в будущем, не выходя за рамки бюджета проекта. Таким образом, важно адаптировать предложения по автоматизации для различных приложений. Это включает в себя все, от базовой автоматизации пресса (например, электрическая интеграция устройства подачи материала в пресс) до больших автономных рабочих ячеек с несколькими прессами и несколькими роботами (см. 9).0213 Рисунок 4 ).

Гидравлические прессы варьируются по размеру от небольших, таких как этот относительно небольшой жим лежа, до очень больших, таких как этот 500-тонный.

Каковы типы и функции штамповочных прессов? | Гидравлические прессы, механические прессы

Знания

Машины для штамповки металла можно разделить на гидравлические прессы и механические прессы, и оба часто используются в промышленной ковке металлов.

Опубликовано: 24 марта 2020 г.

Фото unsplash

  • Что такое штамповочный пресс или штамповочный пресс?
  • Типы пробивных станков
Что такое штамповочный пресс или штамповочный пресс?

Штамповочный пресс — это машина, которая может обрабатывать листовой металл до желаемой формы. Он обычно используется для штамповки металла, чтобы преобразовать плоский металлический лист в определенную форму. Он может включать в себя различные методы обработки металлов давлением: вырубку, штамповку, гибку и перфорацию. Штамповочный пресс, также известный как штамповочный пресс или просто пресс-машина, представляет собой особый тип станка, который часто используется в ковке металлов для передачи энергии на определенное расстояние и силы.

Типы пробивных станков

Машины для штамповки металла можно условно разделить на гидравлические прессы, механические прессы и другие:

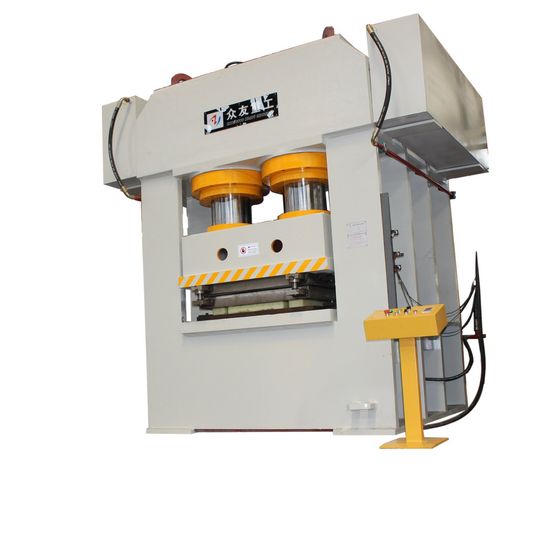

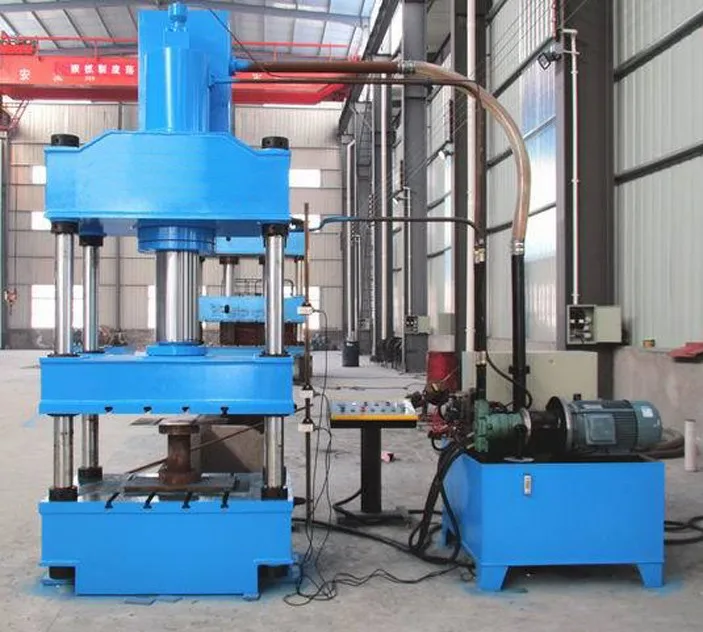

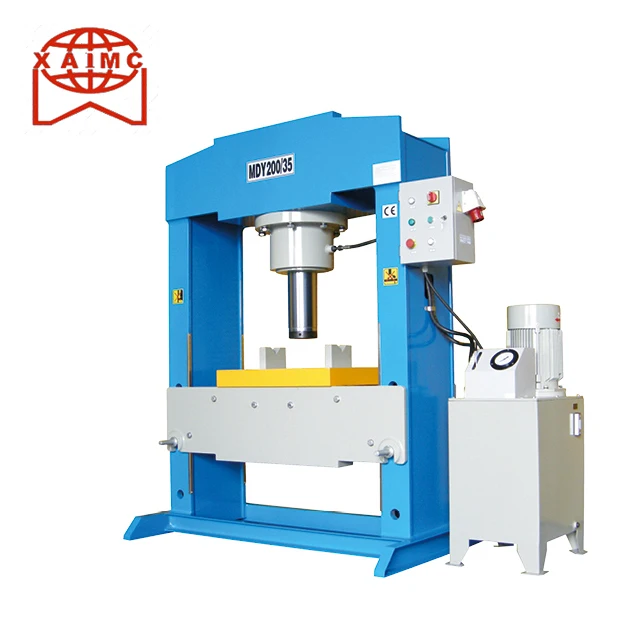

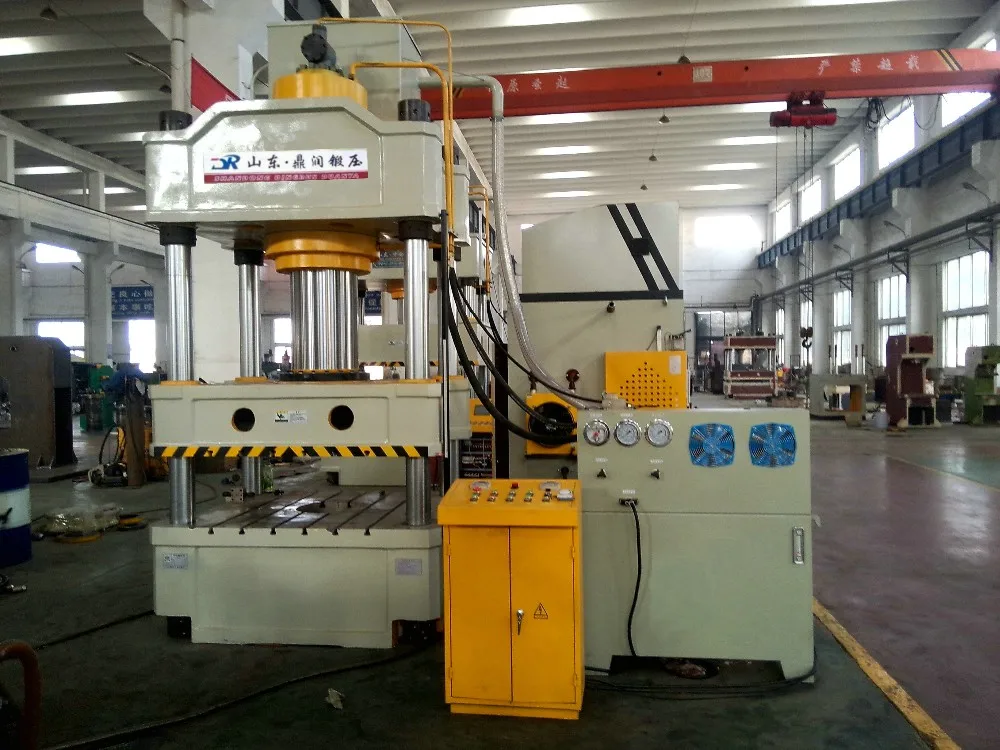

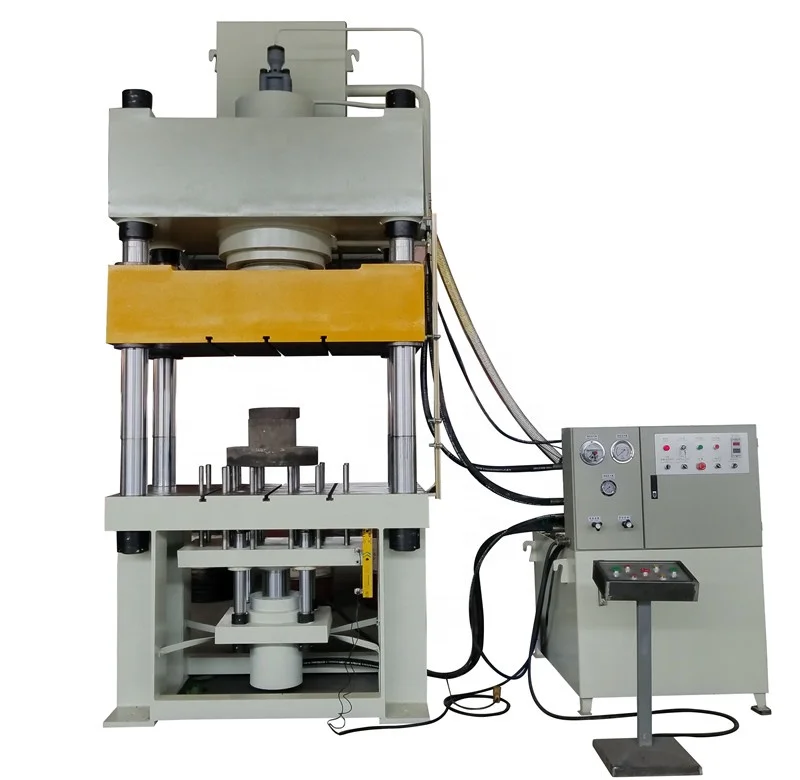

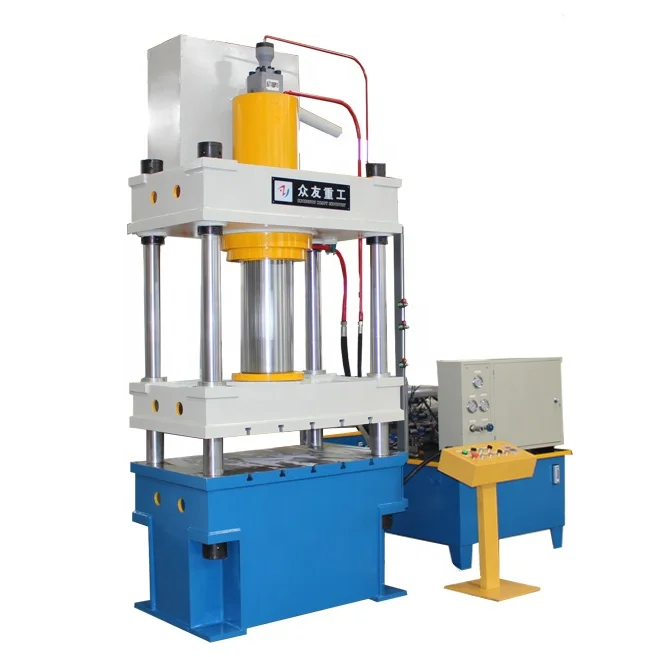

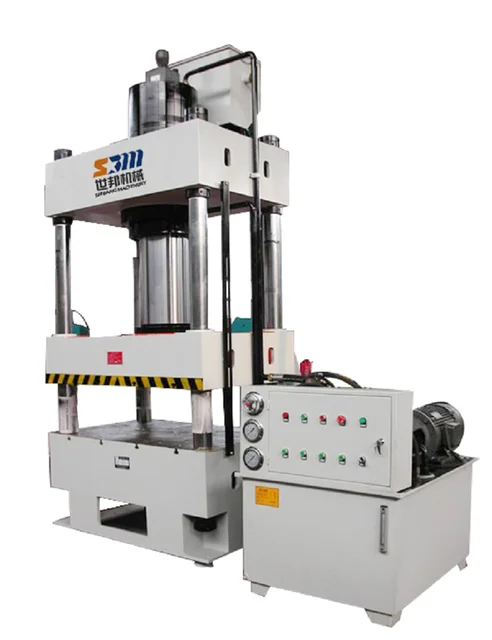

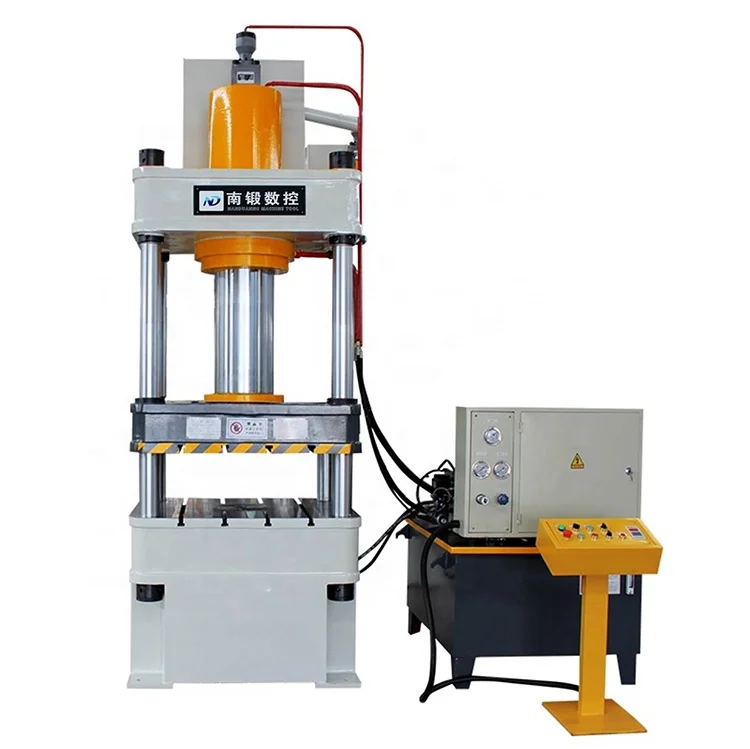

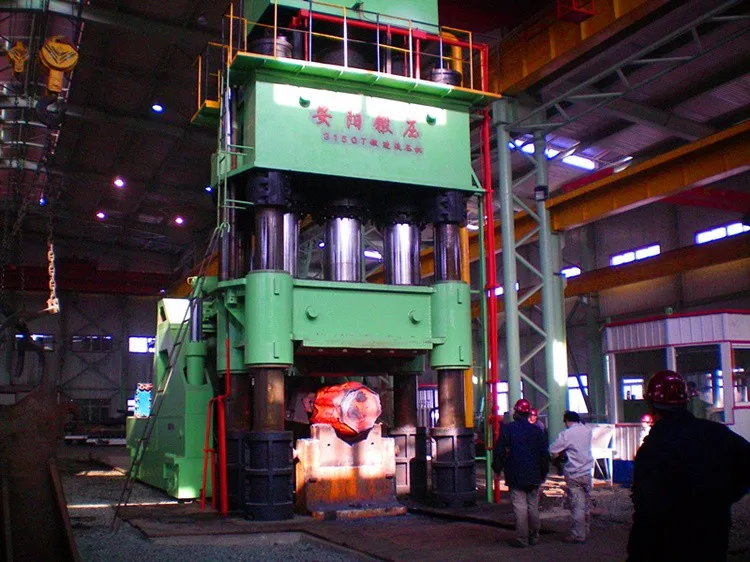

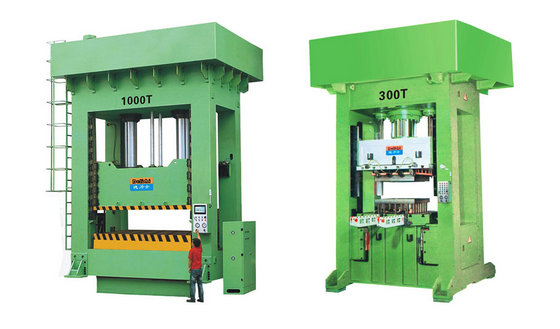

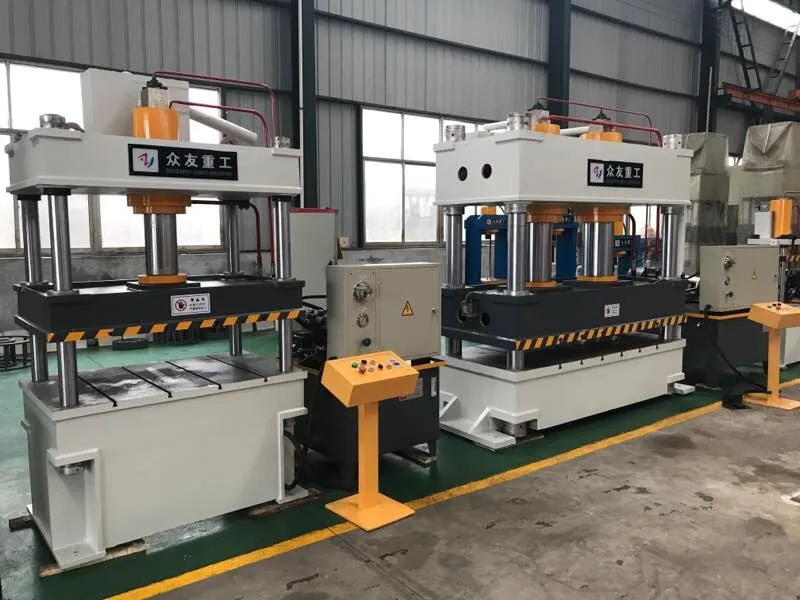

  • Гидравлический пресс: Гидравлический пресс использует давление жидкости для высвобождения энергии и клапаны для увеличения или уменьшения давления жидкости в камере. Гидравлические прессы более распространены, чем другие типы, но, с другой стороны, гидравлические прессы являются самыми мощными штамповочными прессами. Машина может применять мощность 75 000 тонн, даже больше. Принцип работы заключается в том, что в зависимости от разницы в давлении жидкости жидкость может впрыскиваться или уменьшаться выше или ниже, а давление изменяется, чтобы позволить поршню подниматься или опускаться.

  • Механический пресс: Атмосфера механического пресса имеет более широкий спектр типов машин, которые преобразуют вращательную силу двигателя в давление, действующее на объект. Механические прессы характеризуются быстрым и непрерывным приложением давления на ограниченном расстоянии, часто используются для ковки металла или обработки листового металла. Давление механических штамповочных машин может достигать 12 000 тонн.

  • Кривошипный пресс: Кривошипный пресс движется вместе с карданным валом и вращается вперед и назад, чтобы передать усилие объекту. Путь передачи кривошипного пресса длинный.

  • Кулачковый пресс: благодаря конструкции шатуна может передаваться огромная энергия двигателя.

  • Пресс с реечной передачей: за счет движения шестерен и реек осуществляется передача энергии.

  • Винтовой пресс: При вращении шнека передается энергия вращения и применяется давление. Винтовой пресс работает медленно и может генерировать относительно большую постоянную силу.

Штамповочные прессы могут удовлетворить потребности массового производства и имеют быстрое время выполнения работ, высокое качество и низкую стоимость. Выбор правильного типа штамповочного пресса с учетом различных потребностей облегчит ковку.

Реферальная ссылка

Опубликовано 24 марта 2020 г.

Источник: thelibraryofmanufacturing

Дальнейшее чтение

Актуальная тема

Вас также может заинтересовать .

..

Заголовок

Знания

Что такое процесс гибки?

В строительстве трубопроводов обычно используется отвод. Поскольку среда строительства различна, среда использования, с которой будет сталкиваться компонент трубопровода, различна, поэтому типы колен также различны. К обработке локтей предъявляются строгие требования. Если среда обработки затронута, после формирования окончательных изгибов будут определенные дефекты, что повлияет на качество проекта.

Заголовок

Знания

Что такое технологии охлаждения и кондиционирования воздуха?

Широкое применение технологий охлаждения и кондиционирования воздуха в повседневной жизни, промышленности и торговле, а также в медицине, сельском хозяйстве, рыболовстве, горнодобывающей промышленности и других отраслях промышленности многочисленно и занимает важное место.

Заголовок

Знания

Какие бывают виды сельскохозяйственной техники?

Сельскохозяйственная техника относится к различному оборудованию, используемому в производственном процессе растениеводства и животноводства, а также при первичной обработке и обработке продуктов сельского хозяйства и животноводства.

Заголовок

Знания

Синхротронное излучение: сверхмощная супербатарея

В связи с быстрым развитием науки и техники, неизбежным истощением запасов ископаемого топлива и все более серьезным загрязнением окружающей среды, вызванным повышением уровня жизни, все страны придают большое значение развитию возобновляемой и устойчивой чистой энергии солнца и ветра. . Однако для этих прерывистых возобновляемых источников чистой энергии очень важны хорошие системы и устройства для хранения энергии. Основанное на массовом производстве, защите окружающей среды и экологически чистых концепциях, новое поколение накопителей энергии должно соответствовать требованиям низкозатратного производственного процесса, экологически чистых и перерабатываемых материалов, безопасной эксплуатации устройства и длительного срока службы.

Заголовок

Знания

Что такое силовой преобразователь?

Напряжение переменного тока понижается до надлежащего напряжения переменного тока с помощью трансформатора.

Заголовок

Знания

Почему нам нужно разрушать хранилища данных?

Хранилища данных — это наборы информации, изолированные от организации, которые не всегда доступны на всех уровнях компании. Решение проблемы хранилища данных является дорогостоящим и трудоемким для предприятий, но решение относительно простое. Как только вы избавитесь от хранилищ данных, вы сможете получить доступ к нужной информации в нужное время, что поможет вам принимать обоснованные бизнес-решения. Устранение разрозненных хранилищ данных также снижает затраты на хранение информации и ее дублирование.

Заголовок

Знания

Каковы определение и приложения обработки естественного языка (NLP)?

Обработка естественного языка — это технология, позволяющая машинам распознавать, понимать и использовать наш язык с помощью сложных математических моделей и алгоритмов. По мере того, как технология NLP становится все более зрелой, машина может работать 24 часа в сутки, а уровень ошибок чрезвычайно низок, что будет способствовать более широкому применению NLP и созданию большей ценности для рынка.

Заголовок

Знания

Что такое обнаружение объектов?

Обнаружение объектов долгое время было приложением компьютерного зрения и машинного обучения для обнаружения определенных классов семантических объектов в цифровых изображениях и видео.

Заголовок

Знания

Объединение OpenCV с компьютерным зрением

OpenCV можно использовать для разработки программ обработки изображений в реальном времени, компьютерного зрения и распознавания образов. Технология компьютерного зрения становится все более и более широко используемой, и существует множество программных инструментов и библиотек, которые можно использовать для создания приложений компьютерного зрения, включая OpenCV.

Заголовок

Знания

Технические методы и приложения цифровой обработки изображений

Цифровая обработка изображений — это метод и технология удаления шума, улучшения, восстановления, сегментации и извлечения признаков с помощью компьютера.

Заголовок

Знания

Что такое сварка? Три распространенных типа сварки

Технология сварки фактически представляет собой соединение двух металлов. Его история насчитывает тысячи лет, но это технология с долгой историей, и с момента ее разработки технология сварки продолжала совершенствоваться и обновляться.

Published by admin
