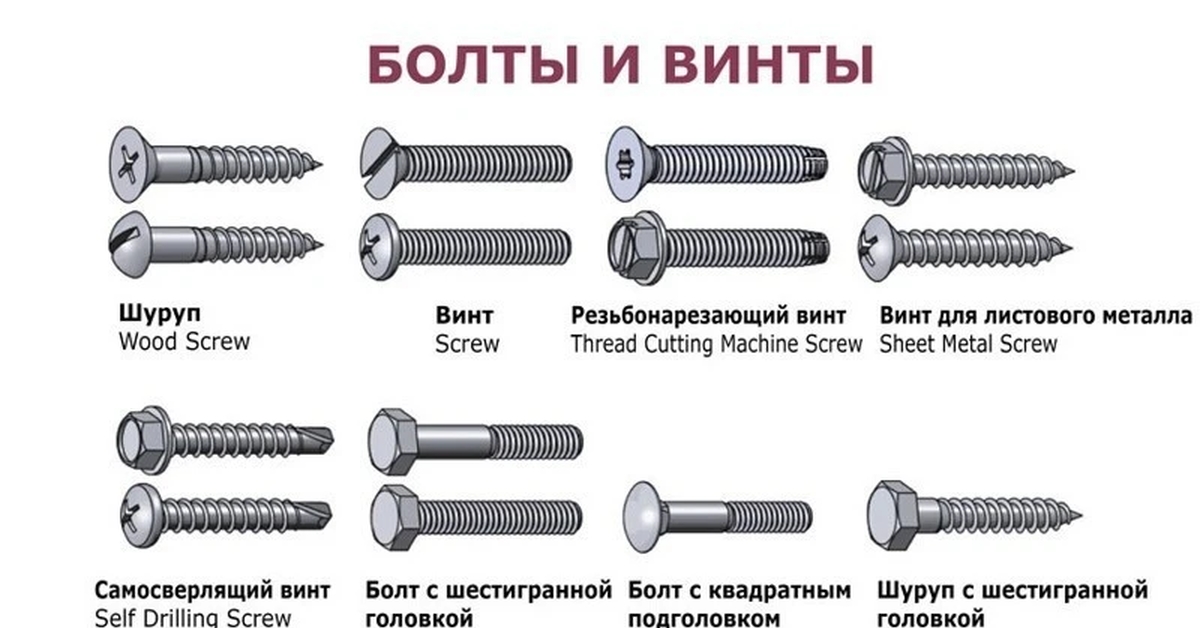

Шуруп как выглядит: Шуруп, винт, болт и саморез: в чем разница – советы мастеров

Шуруп универсальный, обзор. WikiСтатья.

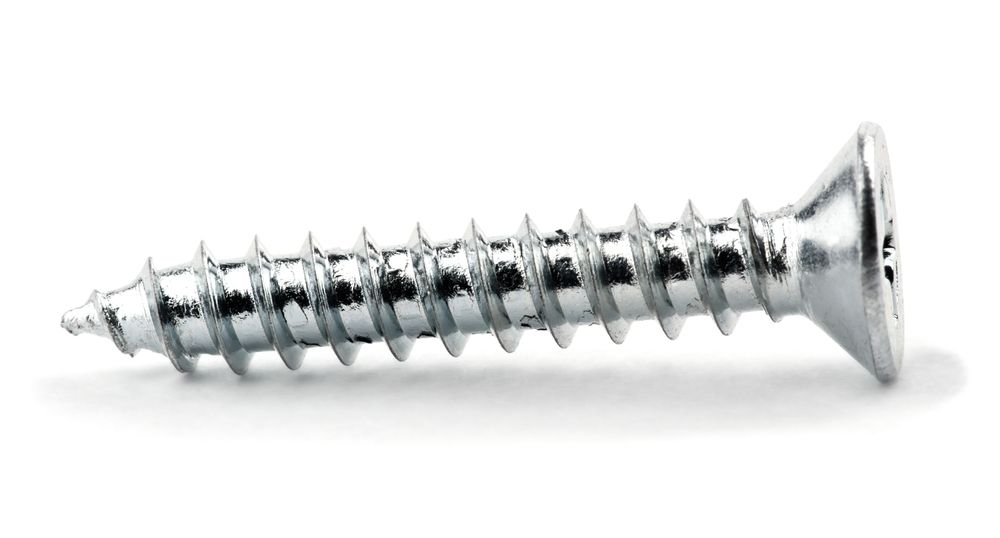

Универсальный шуруп — это металлический крепеж, представляющий собой стержень с головкой и острым наконечником. Универсальность проявляется в конструкции и области применения. Назначение шурупа — стягивать, скреплять между собой элементы: деревянных, древесностружечных и гипсокартонных плит, из тонкого листового металла.

Шуруп универсальный и его универсальная конструкция

Потайная головка — преимущество, которое достигается при установке крепления: головка углубляется, утапливается в материал. Особенность потай головки у шурупа универсального состоит в двухступенчатом скосе: сначала в рабочий материал заходит часть элемента, края которого образуют угол 45⁰, а затем более раскрытая шляпка — 90⁰. Такое поэтапное вкручивание делает монтаж более аккуратным, с лучшим прилеганием стенок потай головки. Шлиц на ней — один из самых распространенных — Pozidriv.

Как результат, внешне выступы не видны и не указывают на место скрепления. Это выглядит эстетично и практично.

Острый наконечник в 25⁰ быстро и легко заходит в скрепляемые элементы.

Резьба на стержне зависит от его длины: начинается на сколько это возможно технологически у самого конца и не доходит до шляпки. Тот участок стержня без нарезанной резьбы способствует прочности изделия.

Длина резьбы в зависимости от длины шурупа универсального

Саморез универсальный оцинкованный и черный, или универсальное покрытие шурупа

ШУЖ и ШУЦ — эти две аббревиатуры часть используются строителями для быстрого обозначения крепежа. Ж (желтый) и Ц (цинк) означают тип покрытия, с которым выпускают шурупы универсальные. Сами изделия производят из углеродистой стали.

Обработка цинком белым и желтым — это оптимальное решение в борьбе с коррозией.

Пленка оксида цинка предотвращает проникновение кислорода к металлическому изделию, то есть выступает защитным слоем. Крепеж приобретает серебристый блестящий вид.

Жёлтый цвет достигается при следующей последовательности: цинкование, пассивация и хромирование. Второй вариант: хромирование крепежа в кислом растворе хроматов, имеющих желтую окраску.

И желтое, и белое цинкование делает крепление декоративным, то есть место сцепления шурупом скрывать нет необходимости. ШУЦ активно используют при фиксации открытых металлических элементов, ШУЖ — когда желтая головка вписывается в общую концепцию конструкции.

Универсальное применение шурупа

Шурупы универсальные имеют практически неограниченную область применения. Декоративный вид крепления — непреложное требование в мебельном производстве. Потай головка позволяет внешне сохранять рабочую поверхность такой же ровной, без выступов, как и до монтажа.

Шуруп универсальный используется в уличных условиях благодаря надежному покрытию: монтаж различных элементов, конструкций при наружных работах.

Выступает шуруп и как часть крепления в куче с дюбелем: при монтаже в пустотелые и полнотелые материалы основания.

Универсальный крепеж для древесины

Шуруп универсальный отлично подходит для работы с деревом. Существует рекомендация при ввинчивании его в природный материал.

Во избежание растрескивания древесины следует предварительное сверление отверстия. Особенно это необходимо, когда крепление производится в поперечное (торцевое) или радиальное сечение под прямым углом — иначе происходит расслаивание волокон, которое влечет разрушение основания — узел крепления теряет свою прочность.

Если нет возможности вкручивать шуруп под углом, то есть не вдоль годичных слоев древесины, предварительное просверливание места под крепеж позволит обеспечить строительный узел достаточной надежностью и работоспособностью в дальнейшем.

Эта рекомендация относится и к мягким породам, таким как сосна, и к твердым.

Шуруп универсальный с диаметром до 3,0 мм достаточно маленький крепеж и его установка, наверняка, не повлечет нежелательное разрушение структуры дерева, а значит, возможен монтаж без подготовительных работ с отверстием. В остальных случаях, диаметр сверла необходимо подбирать чуть меньшим диаметру шурупа. При установке резьба, нанесенная вдоль метиза, будет вкручиваться в стенки готового отверстия. Прочность соединения и целостность основания будут обеспечены при этом.

Универсальные упаковки для ШУЦ и ШУЖ

Шуруп универсальный — ходовой товар. Его фасовку производят и в крупные контейнеры, и в мелкие подвесы.

Масса промышленной упаковки составляет 20-25 кг. Используя онлайн-калькулятор ⇒, можно быстро рассчитать количество шурупов в зависимости от диаметра изделия. Например, количество ШУЖ 3х25 в пром упаковке порядка 25 тыс.шт, 4,5х45 — 5,5 тыс.шт.

Удобной и практичной упаковкой является пластиковый контейнер. Эта прозрачная емкость из плотного пластика прямоугольной формы позволяет продуктивно использовать место на складе и презентационном стеллаже в торговом зале строй магазина.

В крупных контейнерах количество составляет от 500 до 1000 шт, в средних — 200-400 шт. Такие фасовки выгодно иметь строительным компаниям в своем арсенале и торговым точкам в пуле своего ассортимента.

Любой хозяин имеет свой набор основного крепежа, где шуруп универсальный занимает далеко не последнее место. Зачастую в быту достаточно от 5 до 40 шт, которые удобно приобретать в небольшом подвесе — прагматично иметь подобную фасовку в ассортименте магазина по продаже крепежа.

Технические характеристики универсального шурупа

Саморез белый цинк 4*16 универсальный.

Универсальный оцинкованный шуруп потай 4х16 PZ (Pozidriv).

Артикул: 106002032

4х16, белый цинк
4х16, жёлтый цинк

• Характеристики

Основные размеры

Диаметр шурупа

4 мм

Длина шурупа

16 мм

Общая информация

Вид резьбы

стандартная

Вид головки

потайная

Вид шлица

Pozidriv

Конец шурупа

острый

Размер шлица

PZ2

Материал шурупа

углеродистая сталь

Покрытие

гальваническое цинкование

Назначение

дерево, пластмасса

Производитель

без бренда

Вес

1. 02 г

Другие размеры:

• 2,5х10
• 2,5х12
• 2,5х13
• 2,5х18
• 2,5х20
• 2,5х25
• 3х10
• 3х12
• 3х16
• 3х20
• 3х25
• 3х30
• 3х35
• 3х40
• 3х45
• 3х50
• 3,5х12
• 3,5х16
• 3,5х18
• 3,5х20
• 3,5х25
• 3,5х30
• 3,5х35
• 3,5х40
• 3,5х45
• 3,5х50
• 4х12
• 4х20
• 4х25
• 4х30
• 4х35
• 4х40
• 4х45
• 4х50
• 4х55
• 4х60
• 4х70
• 4х80
• 4,5х16
• 4,5х20
• 4,5х25
• 4,5х30
• 4,5х35
• 4,5х40
• 4,5х45
• 4,5х50
• 4,5х60
• 4,5х70
• 4,5х80
• 5х16
• 5х20
• 5х25
• 5х30
• 5х35
• 5х40
• 5х45
• 5х50
• 5х55
• 5х60
• 5х70
• 5х80
• 5х90
• 5х100
• 5х120
• 6х30
• 6х40
• 6х45
• 6х50
• 6х60
• 6х70
• 6х80
• 6х90
• 6х100
• 6х110
• 6х120
• 6х130
• 6х140
• 6х150
• 6х160
• 6х180
• 6х200

0,66 за штуку (1000 штук в упаковке)

x 1000 шт
= 661,00

Наличие на складе в Санкт-Петербурге

в наличии

8 упаковок

послезавтра, 10. 10.2022

более 60 упаковок

0,66 за штуку (10000 штук в упаковке)

x 10000 шт
= 6 610,00

Наличие на складе в Санкт-Петербурге

послезавтра, 10.10.2022

более 6 упаковок

инструкция, фото и видео-уроки, цена

Статьи

Шурупы при строительстве, ремонте, да и просто в хозяйстве применяются постоянно. Их типов и размеров достаточно много. Домашнему мастеру следует знать, для какой работы своими руками можно использовать ту или иную разновидность крепежа. Этому и посвящена наша статья.

На фото крепежные элементы, предназначенные для работ по дереву.

Что представляют собой «деревянные» шурупы

Термин «шуруп» является собирательным названием одного из подклассов метизов (крепежных элементов). Его назначение – соединять детали изделий, конструкций, сооружений при помощи ввинчивания и создания внутри них резьбы. Состоит данный крепеж из стержня и головки.

Основные виды изделий для работ по дереву

Таблица ниже представляет основные разновидности изделий.

Крепеж с плоской головкой.	Для обычных операций по древесине. Шляпка лежит на поверхности либо утапливается внутрь.
Аналог с крестообразным шлицем.	Для обычных операций по древесине. Крестообразный конец отвертки или бита шуруповерта прочно держится в прорези  головки.
Крепеж с полупотайной шляпкой.	Крепит фурнитуру с расширенными отверстиями.
Изделие, имеющее полукруглую головку.	Крепит щиты либо фурнитуру с обычными отверстиями.
Зеркальный крепеж.	На шляпку можно накрутить декоративный плоский либо полукруглый колпачок.
Ключевой метиз.	Для стабильных конструкций из дерева. Ввинчивается рожковым либо шестигранным ключом.
Двойной крепеж.	Используется для незаметного сопряжения двух деревянных элементов.
Изделие для жести.	Крепление на тонком пластике либо жести. Закаленный кончик сам нарезает отверстие.
Аналог для работ по ОСП, ДСП.	Конец стержня не очень острый, поэтому не оставляет в рыхлых материалах трещин и щелей.

Визуализация верхней таблицы.

Отличительные черты всех шурупов описаны ниже:

1. Стержень оснащен спиралевидной внешней резьбой. Она идет по всей длине либо занимает ⅔ от конца. В этом случае ⅓ шурупа подле шляпки гладкая.
2. Двухсторонний шуруп для дерева шляпки не имеет и оснащен двумя кончиками.
3. Тело метиза цилиндрическое с кончиком в виде конуса.
4. Гладкий его участок обладает тем же сечением, что и резьбовой.
5. Инструкция предупреждает, что шурупы, как правило, крепят мягкие материалы — дерево и пластик. Это вытекает из материала их изготовления (обычно незакаленная сталь) и конструкции с неусиленным твердыми сплавами концом.
6. Работа с данным крепежом предполагает сверление отверстий для него. Диаметр дырочек должен быть меньшим, чем сечение метиза.

Обратите внимание! Оцинкованные шурупы по дереву, изготовленные из закаленной стали, могут прикреплять дерево к твердым поверхностям в условиях негативных атмосферных воздействий. Например, помогут прикрепить балки к бетону при устройстве деревянных перекрытий.

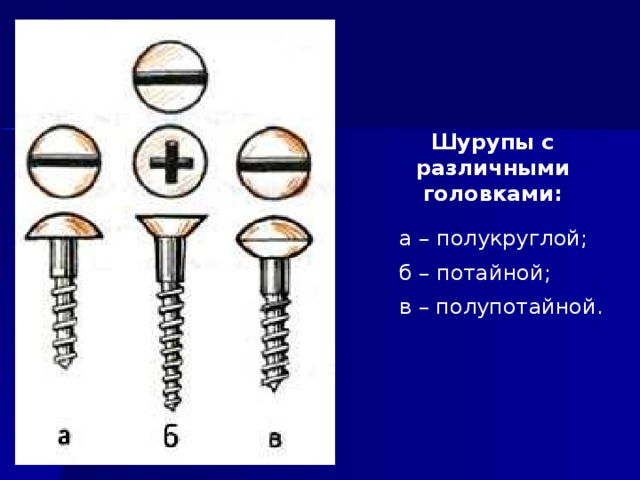

Шляпки изделий

Головки крепежа.

Ниже ассортимент креплений по конструкции их головки.

1. Метизы с потайной головкой используются, если шляпку надо утопить внутрь элемента конструкции.
2. Аналоги с полукруглой головкой применяются чаще всего для работ с листовыми материалами.
3. Полупотайная шляпка сочетает черты потайного и полукруглого аналога, нужна для фиксации металлических элементов к дереву.
4. Изделия с плоской цилиндрической головкой и шурупы с прессшайбой по дереву бывают самонарезающими. Применяются для сопряжения листов из металла.
5. Головная часть в виде кольца используется при сборке строительных лесов.
6. Метизы с шестигранной головкой либо квадратной защищены от проворачивания в верхней детали.

На рисунке: а – прямой шлиц, б – крестовой.

Шляпки шурупов имеют прямой, крестовой, шестигранный либо квадратный шлиц (прорезь, углубление для закручивающего инструмента). Для работы с названным крепежом применяются «минусовые» и «плюсовые» отвертки, гаечные и шестигранные ключи, шуруповерты и дрели с соответствующими насадками.

Перед тем, как выкрутить старый шуруп из дерева либо вкрутить его, следует запастись подходящим инструментом.

Классификация крепежа по назначению

Так выглядит нагель.

1. Метизы для ДСП имеют потайную шляпку, резьбу по всему стержню и делаются из закаленной стали.
2. Шуруп для бетона и твердых пород древесины (нагель) очень прочен. Имеет частую либо переменную резьбу (высота ее увеличивается, далее понижается по ходу движения к шляпке). Стержень длинный, головка наполовину либо полностью потайная, имеет шестигранный или квадратный шлиц. Этот конструкционный шуруп для дерева может фиксировать, например, дверные и оконные блоки  к бетону. Поможет он также и при укладке деревянной плитки.
3. Кольцевой метиз для строительных лесов. Он оснащен головкой-рымом, сквозь нее натягиваются веревки. Резьба неполная для улучшенного вкручивания в дерево.

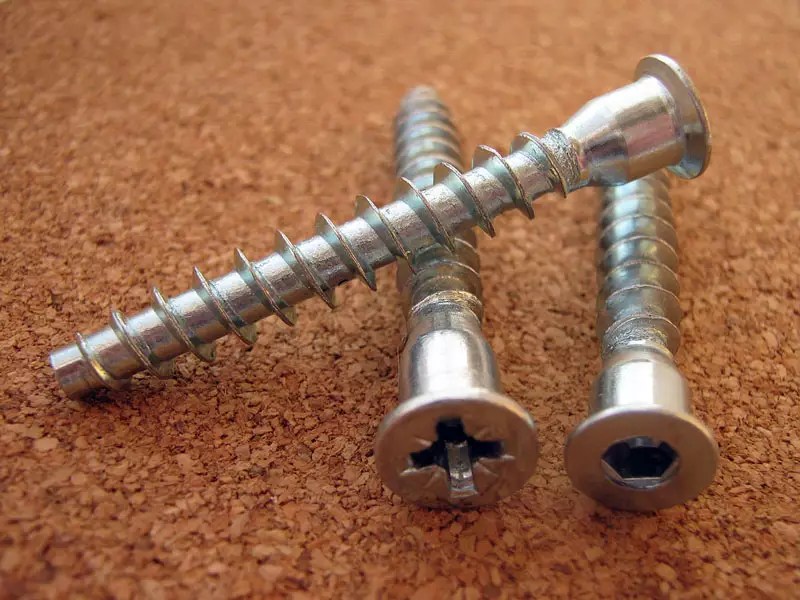

Конфирмат для мебели.

4. Мебельный конфирмат оснащен углубленным квадратным, шестигранным, крестовым шлицем на потайной головке. Имеет тупой кончик. Применяется для сопряжения деревянных элементов, чаще всего мебельных.
5. Глухарь (сантехнический шуруп) первоначально был предназначен для фиксации сантехнических приборов. Сейчас шуруп — глухарь по дереву активно применяется при сборке деревянных каркасных домов. Оснащен он редкой резьбой и шестигранной шляпкой.

Размеры изделий

Размеры шурупов по дереву — длину и диаметр стержня —  обозначают при маркировке в дюймах, миллиметрах либо номером. Отношение сечения к длине отличается в разных стандартах, но практического значения данные различия не имеют.

Номер продукции выражается цифрой в диапазоне 1-20. Чем он выше, тем изделие толще. Наиболее популярные диаметры (с резьбой): 2 мм, 3, 4 и 6.

ГОСТ на шурупы по дереву определяет, что длина их – это расстояние меж концом и плоскостью под шляпкой. Составлять она может 6-150 мм.

Самонарезающие шурупы

Так выглядит саморез.

Самонарезающие крепежи являются отдельным подвидом метизов. В народе они называются просто «саморезами». Главная отличительная черта такого крепежа – он самостоятельно создает резьбу внутри сопрягаемых поверхностей.

Обратите внимание! Конструкция самореза та же, что и у обыкновенных шурупов, кроме конца. В данном случае он более острый и усиленный. Исходя из этого, заранее сверлить отверстие под крепление не надо. Помимо этого, некоторые из узкоспециализированных разновидностей саморезов оснащаются наконечником, имеющим вид сверла.

Кровельный саморез.

Самонарезающие изделия применяют как крепеж для дерева, а также металла и  пластика. Относительно новая разновидность таких метизов – кровельные шурупы по дереву. Оснащаются они шестигранной шляпкой и шайбой, обычно мягкой (из специальной резины, силикона), для более плотного прилегания к материалу. Кончик сделан в виде сверла.

Материалом подобных саморезов является закаленная сталь, которая может быть оцинкована либо покрыта полимерным составом разных цветов. Встречаются и латунные шурупы по дереву такого типа. Типичный диаметр изделий — 4,8 мм.

Разновидности саморезов

Самый маленький саморез – «клоп».

Основные разновидности самонарезающих изделий представлены ниже.

1. Саморезы по древесине каркаса и гипсокартону (ГКЛ). Делаются из углеродистой стали, имеют черный цвет благодаря фосфатному покрытию. Шаг резьбы редкий.
2. Универсальные аналоги по металлу каркаса и гипсокартону. Имеют черный цвет, частую резьбу, потайную шляпку с крестовым шлицем.

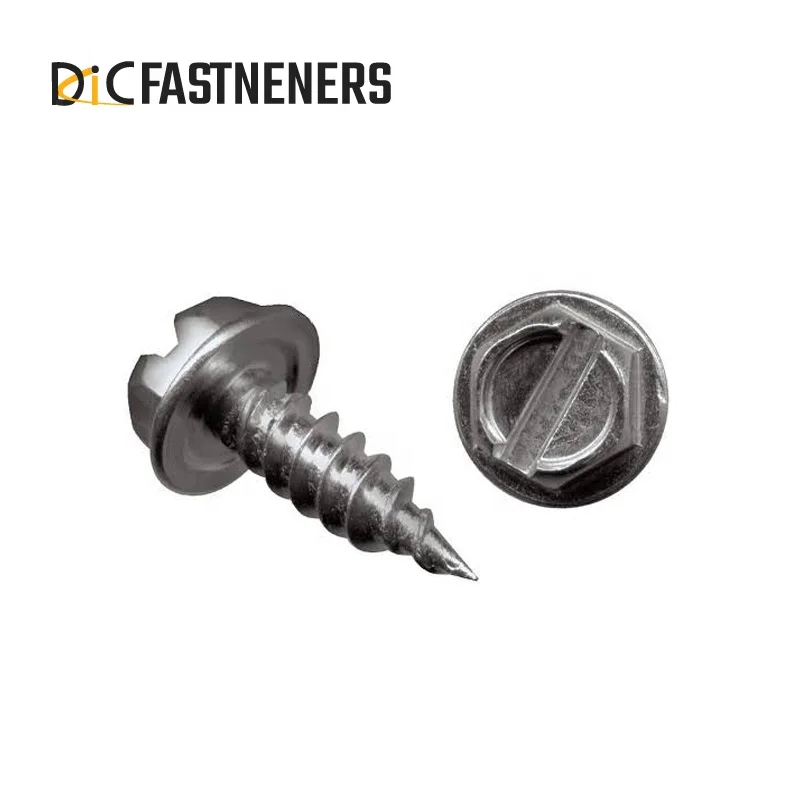

3. Оцинкованный саморез, оснащенный прессшайбой, нужен для работ с металлом и деревом, когда необходимо хорошее прилегание. Перед тем, как использовать такой метиз, выясните, какую нагрузку выдерживает кровельный шуруп в дереве.
4. Изделия для ГВЛ (гипсоволокнистых листов) имеют резьбу сразу двух видов.
5. Оконные аналоги похожи на обычные шурупы для дерева, но оснащаются кончиком-сверлом.
6. «Клопы», они же «семечки», имеют полукруглую шляпку, очень острый конец и наименьшую длину стержня. Цена их сравнительно мала. Предназначены они для фиксации тонких отделочных материалов к дереву либо сборки каркасов из тонкого металла.

Вывод

Метизы для дерева очень разнообразны. Чтобы крепление было удобным, а сопряжение надежным, выбирайте соответствующую их разновидность. Видео в этой статье продолжит информировать наших пользователей по данной теме.

типов головок винтов — руководство по тому, какой это тип винтов?

Компания Tanner Bolt & Nut получает множество звонков от клиентов, пытающихся найти нужную биту или тип винта.

Чтобы помочь, мы подготовили это руководство по типам головок винтов и приводам.

Найдите все наши варианты винтов в Интернете здесь

Нажмите на изображение, которое больше всего похоже на верхнюю часть головки винта, чтобы увидеть нужную биту.

Всегда используйте правильный отвертку для головки винта, с которым вы работаете. Я знаю, что некоторые из них выглядят одинаково (можете ли вы отличить Pozidriv от Phillips с расстояния 10 футов?), но это не так, и вы рискуете повредить винт, и в конечном итоге вам потребуется много времени, чтобы извлечь его, если он получает повреждение.

Щелевой

Это оригинальный винтовой привод. Вы найдете их повсюду, хотя практика использования винтов со шлицевыми приводами снижается, потому что отвертка выскальзывает из паза, особенно когда вы прикладываете большой крутящий момент, чтобы действительно затянуть (или ослабить, если на то пошло) эти типы винтов. .

Phillips

Этот тип отвертки очень популярен – и опять же, вы найдете их в очень широком диапазоне применений. Распространенными размерами являются Phillips № 1, № 2 и № 3. Самый распространенный размер Phillips — №2.

См. наши доступные биты Phillips

Phillips с защитой от несанкционированного доступа

Не очень распространены, но когда они вам нужны, они вам нужны. Та же форма и размер, что и у Phillips, но в центре винта есть защищенный от несанкционированного доступа штифт. Этот винт не используется в приложениях с высоким крутящим моментом, поскольку его конструкция не очень прочная, а биты не могут быть изготовлены в соответствии со спецификациями высокой прочности.

Quadrex

Комбинированный крестообразный и квадратный шлиц.

Pozidriv ^®

Эта головка винта нечасто встречается в США, но очень распространена в Европе. Он очень похож на головку винта Phillips, но имеет еще 4 точки контакта. Распространенные размеры: Pozidriv №1, №2 и №3.

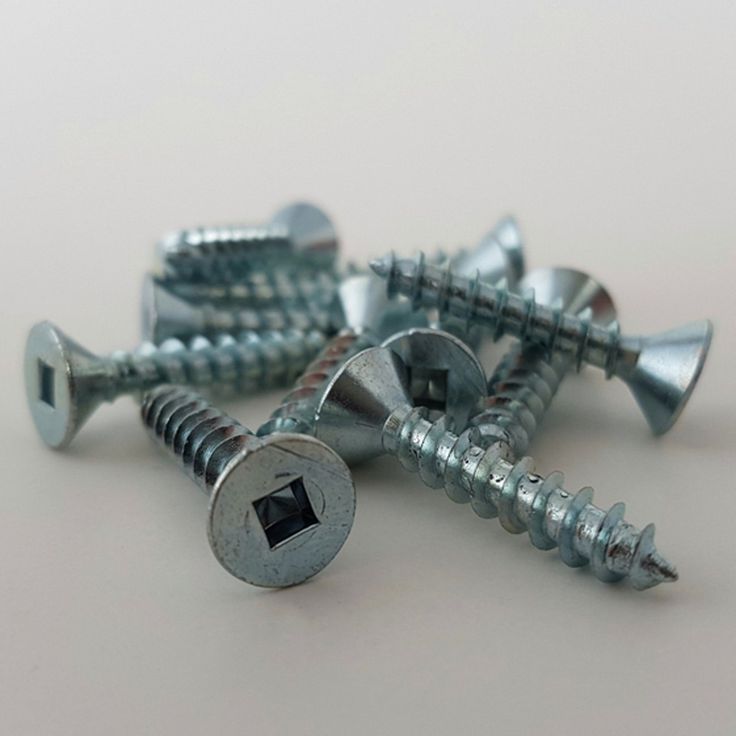

Квадратная выемка

Квадратная выемка используется все больше и больше, так как они очень устойчивы к выламыванию, что является причудливым способом сказать, что кончик инструмента не выскользнет и не повредит головку винта. очень легко. Обычно встречается в двух размерах: квадрат № 2 и № 3.

См. доступные биты с квадратным углублением

С квадратным углублением, защищенным от несанкционированного доступа

Тот же дизайн и размер, что и с квадратным углублением, но с центрированным штифтом, защищающим от несанкционированного доступа.

TORX ^®

Винт TORX, забавная отвертка. Ну, вы видите их во многих электрониках здесь, в США, и они набирают силу в различных приложениях. Они варьируются в размерах от T5 до T55 со вставными битами 1/4 дюйма и битами с силовым приводом.

TORX с защитой от несанкционированного доступа

TORX с защитой от несанкционированного доступа имеет небольшой штифт в середине привода, который препятствует работе обычной отвертки TORX.

См. доступные биты Torx с защитой от несанкционированного доступа

TORX Plus

TORX Plus представляет собой усовершенствованную конструкцию TORX, которая обеспечивает большую площадь контакта между отверткой и головкой винта, что позволяет прикладывать больший крутящий момент даже при сильном закручивании. скорости. Это достаточно новый дизайн.

TORX Plus с защитой от несанкционированного доступа

TORX Plus с защитой от несанкционированного доступа — это лицензионная конструкция, доступная только после того, как покупатель заполнит документы, подтверждающие его разрешение на покупку этих бит. Эта конструкция широко используется в исправительных учреждениях и других приложениях с высоким уровнем безопасности. Он отличается от обычного TORX Plus тем, что использует только конструкцию с ПЯТЬЮ лепестками и центральным штифтом.

Шестигранник с защитой от несанкционированного доступа

Доступ к инструментам для доступа к шестиграннику с защитой от несанкционированного доступа ограничен для защиты оборудования от доступа конечных пользователей. Подобно защищенному от несанкционированного доступа TORX, в середине головки винта есть небольшой металлический штифт, который предотвращает зацепление обычной шестигранной отвертки. Шестигранник с защитой от несанкционированного доступа обычно бывает следующих дробных размеров: 1/8, 3/32, 3/16, 1/4 и 5/16

См. наши доступные шестигранные биты с защитой от несанкционированного доступа

Tri-Wing ^®

Этот необычный трехногий дизайн Tri-Wing доступен в 3 размерах: #1, #2, #3. Мы не видим их слишком часто, хотя они доступны как часть нашего набора Master Security Bit Kit.

См. доступные биты Tri-Wing

Гаечный ключ

Иногда также известны как «змеиные глаза» и «зубчатые». Хотя на нашей диаграмме показаны два отверстия в верхней части винта, иногда они также выглядят как винт с двумя выемками, прорезанными по краям на противоположных сторонах винта. Широко используемая головка винта, чтобы избежать несанкционированного доступа, мы видели, как они используются во всем, от электроники до дверей туалетных кабин в общественных туалетах! Поставляется в 6 распространенных размерах: № 4, № 6, № 8, № 10, № 12 и № 14.

См. доступные насадки для гаечного ключа

Инструмент для одностороннего удаления

Это, безусловно, специализированное приложение. Односторонний винт устанавливается с помощью шлицевой насадки, но, поскольку края шлица скошены в противоположном направлении, шлицевая насадка не будет зацепляться для извлечения винта. Эти единственные в своем роде съемные биты можно отрегулировать так, чтобы они подходили к односторонним винтам и выкручивали их.

См. наш доступный односторонний инструмент для удаления винтов

Мы предлагаем все приводы, описанные в различных форматах – вставные биты 1/4 дюйма, силовые биты и комплектные отвертки. Некоторые приводы отсутствуют в нашем каталоге. Чтобы заказать любой из этих приводов по отдельности, позвоните нам по телефону 1.800.456-2658 или напишите нам по электронной почте через форму обратной связи.

31 Различные типы головок винтов

Деревянные винты, используемые в прессах для вина и оливкового масла, появились в Средиземноморье еще в первом веке до нашей эры. Известно, что с 15 века европейцы скрепляли два предмета с помощью металлических винтов. Затем, в конце 1700-х годов, мастер по изготовлению инструментов Джесси Рамсден изобрел первый токарно-винторезный станок, что привело к массовому производству винтов.

В конце 1900-х появились различные типы головок винтов. Винт Робертсона с квадратной головкой появился в 1908 году, винт с крестообразным шлицем был изобретен в 1930 году, а крошечные винты, часто используемые в гаджетах, таких как iPhone и ноутбуки, были представлены в 21 веке.

Contents

• Basic Types/Designs
  • Binding
  • Bugle
  • Button
  • Domed
  • Dzus
  • Flange
  • Flat
  • Hex External
  • Hex Internal
  • Multi-Tooth/XZN
  • Oval
  • Pan
  • Phillips
  • Pozidrive
  • Quadrex
  • Raised
  • Round
  • Slotted
  • Socked Cap
  • Spanner
  • Square Recess
  • Star
  • TORX
  • Tri-Wing
  • Ферма
• Материалы
  • Алюминий
  • Латунь
  • Бронза
  • Сталь 9018
    0
  • Титан

Базовые типы/конструкции

Переплет

Нажмите на изображение для получения дополнительной информации

Головки крепежных винтов имеют две разные стороны – охватываемую и охватывающую. Стяжные винты имеют слегка выпуклую головку, используются для десятков важных проектов и вкручиваются друг в друга для отличной фиксации. Эти винты можно увидеть, скрепляя многочисленные переплетные проекты и очень большие руководства, а также кожу, образцы и многие другие предметы.

Если вам нужен простой способ запомнить, что такое крепежные винты, подумайте о них как о двух частях вместо одной, как у большинства винтов, и эти части соединяются друг с другом через продукт, чтобы продукт оставался вместе в течение очень долгого времени. время.

Связывающие винты можно найти в таких магазинах, как Lowes, которые вы можете увидеть, посетив их по этой ссылке.

Bugle

Нажмите на изображение для получения дополнительной информации

Используемые в основном на шурупах для гипсокартона и гипсокартона, головки стекляруса очень похожи на плоскую головку шурупа, разница в том, что вы видите изогнутую форму, сделанную для уменьшения повреждений поверхности, а не угол, расположенный под поверхностью головы. Винты со стеклярусом являются самосверлящими, поэтому перед их использованием не нужно сверлить направляющие отверстия.

Их уникальная форма также позволяет им распределять нагрузку по поверхности, которая намного шире, чем у плоских винтов. Винты со стеклярусом в основном используются для крепления относительно мягких материалов, таких как более мягкая древесина, которая используется в таких продуктах, как открытые террасы и современные каркасы. Они никогда не должны использоваться в твердой или особо прочной древесине.

Пуговица

Нажмите на изображение для получения дополнительной информации

Головки винтов с круглой головкой бывают разных размеров и длины, и их общей характеристикой является небольшая круглая головка в форме пуговицы, отсюда и название. Они могут быть плоскими или слегка закругленными, но всегда имеют головки, похожие на маленькие пуговицы.

Головки винтов с плоской головкой можно найти в таких магазинах, как Home Depot, посетив их лично или по этой ссылке.

Куполообразный

Щелкните изображение для получения дополнительной информации

Куполообразные головки винтов чрезвычайно распространены, гораздо более распространены, чем многие другие типы головок винтов. Если вам не нужно прятать головку винта, который вы используете, как если бы у вас была плоская головка, эти головки идеально подходят.

Например, оттоманка с декоративными винтами, фактически выступающими из ткани. В этом случае форма купола привлекательна с точки зрения дизайна поверхности, а плоская внутренняя часть купола позволяет винту останавливаться именно там, где он должен остановиться, в нужной точке на поверхности предмета.

Такие компании, как eBay, предлагают широкий выбор головок винтов с куполообразными головками, которые можно найти по ссылке think.

Dzus

Нажмите на изображение для получения дополнительной информации

Произносится как «Зевс», эти винты похожи на винты с высоким крутящим моментом и часто используются в различных приложениях в авиационной промышленности. Их можно использовать для защиты дверей доступа, которые необходимо часто открывать и закрывать, например, смотровых панелей, но они, как правило, слишком тонкие или слишком маленькие для поддержки других типов защелок.

Это застежки на четверть оборота, которые можно использовать для крепления панелей обшивки высокопроизводительных транспортных средств и самолетов. Шурупы Dzus, также известные как быстродействующие застежки для панелей, обычно покрывают двойным покрытием черной краской для повышения прочности и придания им более естественного вида.

Фланец

Щелкните изображение для получения дополнительной информации

Винты с фланцем, также известные как рамные винты, имеют головки, которые могут варьироваться от шестигранных до круглых, и они выступают из круглого фланца, расположенного непосредственно под самой головкой. Фланцевая часть позволяет винту легче оставаться на своем месте, а в некоторых проектах она даже может заменить шайбу. Винты с фланцем чаще всего используются в рамах транспортных средств, чаще всего в грузовиках и везде, где требуется болт с головкой определенного типа.

Плоский

Щелкните изображение для получения дополнительной информации

Как следует из названия, плоские головки винтов располагаются заподлицо с поверхностью, что означает, что ни одна головка винта не видна. Вы должны раззенковать эти типы винтов, и одно из основных преимуществ их использования заключается в том, что вам не нужно беспокоиться о том, что винт будет торчать над поверхностью и зацепится за него другими предметами.

Это необходимо для таких проектов, как изготовление дивана по индивидуальному заказу или создание собственной книжной полки, которая, как вы знаете, будет размещена в месте, где другие люди будут проходить мимо нее. Если вы используете крышку винта, вы также можете сделать невидимой головку винта.

Плоские головки винтов также имеют различную степень, которая относится к углу головки или углу от вершины головки винта до поверхности, где головка встречается с резьбовой частью. Стандартным углом является плоская головка с углом 82 градуса, но среди прочего также можно найти углы 90 градусов и 100 градусов.

Короче говоря, чем выше степень, тем короче и шире должно быть отверстие зенковки. Плоские 82-градусные головки винтов с подрезкой отличаются только тем, что они короче стандартных 82-градусных плоских головок винтов.

Плоские головки винтов можно найти в таких магазинах, как Home Depot, которые вы можете просмотреть, перейдя по этой ссылке.

Внешний шестигранник

Щелкните изображение для получения дополнительной информации

Головка этих винтов имеет шестиугольную форму и выступает над поверхностью. Некоторые типы имеют встроенные фланцы, в то время как другие имеют только полную головку в форме шестиугольника. Чтобы удалить или установить эти типы винтов, вам понадобится торцевая головка или гаечный ключ. Поскольку во время действия поворачивается вся головка, а не только внутренняя часть головки, вы можете получить отличный рычаг на головке винта этого типа.

Внутренний шестигранник

Щелкните изображение для получения дополнительной информации

Для снятия или установки винта с внутренней шестигранной головкой требуется шестигранный ключ. Они очень распространены для мебели, которая требует некоторой сборки, так как вероятность их повреждения шестигранным ключом при установке винтов меньше.

Если вы воспользуетесь винтом со шлицем или крестообразным шлицем, мебель может быть повреждена, что никому не нужно. Шестигранные внутренние головки винтов имеют выемку на верхней части, поэтому их называют внутренними головками винтов.

Multi-Tooth/XZN

С 12 маленькими зубьями, которые намного тоньше, чем у TORX, этот тип винта имеет отличное распределение усилия. Он похож на винт TORX тем, что имеет большую площадь для движущей силы, что позволяет передавать высокие крутящие моменты.

Винт с несколькими зубьями часто используется в автомобильной промышленности, например, когда требуется высокий крутящий момент для передачи большой растягивающей силы. Это также хороший винт для предотвращения несанкционированного вмешательства в сами винты.

Винт с несколькими зубьями имеет очень тонкие контуры и сопряжение с головкой винта. Поэтому, если на головке винта есть какие-либо загрязнения, это может повлиять на его общую функцию и сделать его менее эффективным.

При наличии грязи в головке винта полное введение биты очень затруднено, если вообще возможно, поэтому бита потенциально может действовать как резец и разрушать как инструмент, так и сам винт.

Овальный

Нажмите на изображение для получения дополнительной информации

Это название относится к форме головки винта, хотя он может иметь различные конструкции, в том числе со шлицем, крестообразным шлицем и многие другие. Они бывают разной длины и из разных материалов, но форма их головы всегда овальная.

Поддон

Щелкните изображение для получения дополнительной информации

Винт поддона представляет собой крепежный винт с закругленными сторонами и плоскими вершинами. Они похожи на накладные крепежные винты, но разница в том, что у овальных винтов верхняя часть также закруглена. Овальные винты также имеют конические основания, в отличие от плоских винтов, которые вообще не имеют конусности.

Phillips

Нажмите на изображение для получения дополнительной информации

Головки винтов Phillips являются одними из самых распространенных на сегодняшний день. Сам винт имеет крестообразную форму, которая работает для самоцентрирования, чтобы избежать сверления под странными углами, которые могут испортить ваш проект. Благодаря своей форме винты с крестообразным шлицем подходят для сверления благодаря тому, что их самоцентрирующаяся конструкция позволяет им оставаться на месте, когда вы прилагаете усилие сверла.

Конечно, вам все равно нужно быть осторожным при использовании винта с крестообразным шлицем, потому что, если вы приложите слишком много усилий, вы можете быстро снять головку, а это означает, что вам, возможно, придется начинать с этой конкретной части вашего проекта.

Винты Phillips

можно найти в таких магазинах, как Target, которые можно найти по этой ссылке.

Pozidrive

Нажмите на изображение для получения дополнительной информации

Головки этих винтов внешне похожи на головки винтов Phillips, но имеют несколько дополнительных канавок, что создает форму, похожую на звезду. Хотя это не всегда работает, иногда вы можете использовать отвертку Phillips для удаления головок винтов Pozidrive.

Головки винтов Pozidrive обеспечивают большую стабильность, чем головки винтов Phillips, когда вы применяете силу, но вам, скорее всего, потребуется особая орбита отвертки, чтобы соответствовать канавкам на головке винтов Pozidrive.

Поскольку винты Pozidrive очень похожи на винты Phillips, вы легко заметите разницу, если посмотрите на винт сбоку. Если вы смотрите на винт Pozidrive, вы увидите ребра между каждым из четырех рычагов, а также буквы «pz», выгравированные на самом винте.

Quadrex

Щелкните изображение для получения дополнительной информации

Головку винта Quadrex также называют крестообразным квадратом, отчасти потому, что он представляет собой комбинацию квадратного и крестового шлица. Он очень похож на винт с крестообразным шлицем, но разница в том, что средняя часть крестообразной формы не заострена, а имеет квадратную форму, что помогает предотвратить зачистку при приложении большого усилия.

Приподнятая

Щелкните изображение для получения дополнительной информации

Приподнятые головки винтов иногда называют головками овальной формы. Они имеют угол, похожий на плоские шурупы, но сама головка гораздо более куполообразная. При работе с выступающими винтами вы должны убедиться, что вы их зенкуете, чтобы приспособиться к углу.

Считается, что винты с выступом похожи на винты с плоской головкой, но головка винта с выступом немного выступает над поверхностью. Форма шурупа не всегда влияет на производительность приподнятого шурупа, поэтому его часто используют больше для украшения, чем для чего-либо еще.

Круглая

Щелкните изображение для получения дополнительной информации

Естественно, круглые головки винтов имеют очень круглую вершину. Они могут быть изготовлены из различных материалов и иметь разный дизайн и длину, но всегда имеют круглую головку. Их можно найти в таких местах, как Home Depot по этой ссылке.

Шлиц

Нажмите на изображение для получения дополнительной информации

Большинство людей называют головки винтов со шлицами винтами с плоской головкой, отчасти потому, что в них есть одно узкое отверстие, сделанное для плоской отвертки. Это очень недорогой и распространенный тип головки винта, но, к сожалению, винт также очень подвержен зачистке.

Однако, чтобы вы не затягивали их слишком сильно, винты со шлицем должны оголяться. Винты лучше всего подходят для проектов, требующих всего несколько винтов, которые можно вкрутить вручную, а не с помощью дрели. Это, в свою очередь, часто приводит к тому, что винт выходит из строя.

Колпачок с носком

Обычно эти винты имеют форму шестиугольника или круглой формы, эти винты выглядят так, как будто у них есть небольшая крышка или шляпка на верхней части головки, и их изображения можно найти по этой ссылке. Винты с головкой бывают разной длины и из разных материалов, но у каждого из них есть головки, которые выглядят так, будто на них надет колпачок.

Гаечный ключ

Щелкните изображение для получения дополнительной информации

Винт гаечного ключа имеет два прямоугольных штифта, которые часто называют «змеиными глазами». Очень редко используемый в промышленности и торговле, гаечный ключ имеет одно преимущество: поверхность головки винта сломана только двумя маленькими штифтами, но в остальном она очень прочная.

Кроме того, гаечный ключ предотвращает чрезмерное затягивание самого винта. Высокая концентрация напряжения и передача усилия сочетаются с этим типом винта, но из-за двух штифтов на отдельные поверхности приходится меньше напряжения. Если вы хотите передать высокий крутящий момент, вам не следует использовать гаечный ключ.

Квадратное углубление

Головки винтов с квадратным углублением, также называемые винтами Робертсона, имеют квадратное центральное острие, что помогает избежать выскальзывания. Бита, которую вы используете для закручивания головок винтов с квадратным шлицем, также выступает на квадратном конусе, создавая самоудерживающуюся конструкцию, так что вам не нужно будет удерживать биту на месте, что очень удобно, независимо от проекта.

Звездочка

Щелкните изображение для получения дополнительной информации

Легко понять, почему эти винты называются звездообразными, потому что головки состоят из нескольких разных стилей, которые образуют формы, похожие на звезды. Некоторые типы включают следующие:

• Диски с двойным квадратом, в которых два квадрата Робертсона образуют 8-конечную звезду в самом центре. Для приложения с более высоким крутящим моментом вы можете использовать долото Робертсона для его привода или даже специальное долото для двойного квадрата.
• Тройной квадрат, который состоит из трех квадратов Робертсона и образует 12-конечную звезду. Они обычно используются, когда вам нужно много силы, но вы не хотите сорвать винт. Вы можете найти приводы тройного квадрата на компонентах трансмиссии и внутренних частях автомобиля, среди других предметов, найденных на транспортном средстве.

TORX

Нажмите на изображение для получения дополнительной информации

Хотя биты TORX можно найти в наборах сверл большинства людей, большинство этих людей редко используют их. Головки винтов TORX имеют форму шестиконечной звезды в самом центре и довольно часто используются в различных электронных устройствах, включая DVD-плееры и компьютеры. В настоящее время винты становятся очень популярными по разным причинам, в том числе из-за их способности предотвращать выкручивание, что имеет решающее значение при создании электронных продуктов.

Существует также элемент под названием TORX Plus, который имеет очень мелкие канавки между вершинами звездочки, потому что они сделаны так, чтобы бита или отвертка могли больше контактировать с самой головкой винта, что позволяет прикладывать больше усилий. Это.

McMaster-Carr — это лишь один из многих магазинов, где продаются винты TORX, и их можно посмотреть по этой ссылке.

Tri-Wing

Изготовленные той же компанией, что и винты Phillips, это несколько новое изобретение. Они позволяют прикладывать большее усилие, чем при использовании обычного винта с крестообразным шлицем, и обеспечивают большую безопасность, чем большинство других винтов. Однако вам понадобится специальная отвертка для удаления и установки трехвинтового винта, а благодаря его глубоким канавкам вы можете получить больший крутящий момент при использовании дрели.

Ферма

Нажмите на изображение для получения дополнительной информации

Головки винтов фермы немного шире, чем головки других винтов, и имеют слегка закругленную поверхность. Если вы работаете с листовым металлом и любыми другими проектами, требующими очень больших отверстий, вам обязательно понадобятся анкерные винты, в основном потому, что их широкая головка не позволяет винту пройти через отверстие.

Материалы

Алюминий

Это химическое вещество имеет символ Al и является мягким, серебристо-белым, немагнитным и составляет около 8% земной коры. Он встречается в более чем 270 различных минералах и имеет очень низкую плотность. Алюминий идеально противостоит коррозии и часто используется в аэрокосмической, транспортной и строительной отраслях.

Наиболее полезными соединениями алюминия являются сульфаты и оксиды. Выбор алюминия для изготовления винтов имеет много преимуществ, в том числе тот факт, что они очень легкие, могут быть отполированы до блеска и имеют большую эстетическую ценность. Хотя они немного дороже, чем другие виды металлов, они идеально подходят для изготовления винтов.

Вы можете найти алюминиевые винты в интернет-магазинах, таких как Fastenal, которые можно увидеть здесь.

Латунь

Латунь, изготовленная из сплава цинка и меди, представляет собой сплав замещения, что означает, что атомы двух компонентов могут фактически замещать друг друга в одной и той же кристаллической структуре. Пропорции меди и цинка варьируются для создания многочисленных типов латунных сплавов, которые имеют множество различных электрических и механических свойств.

Латунные винты обладают многими преимуществами по сравнению с другими типами. Шурупы из латуни водостойкие, антикоррозийные и эстетичные, они идеально подходят для работы с деревом, поскольку являются идеальным дополнением к большинству пород дерева; работа на улице, потому что вам не нужно беспокоиться о том, что винты заржавеют или станут непривлекательными; и работающие в морской индустрии, среди прочего, из-за их водостойкости.

Бронза

Бронза — это сплав, который состоит в основном из меди, но часто примерно на 12% состоит из олова, а также металлов, включающих цинк, никель, алюминий и даже марганец. Его также можно комбинировать с некоторыми неметаллическими материалами, включая кремний, мышьяк или фосфор.

Бронзовые винты проводят тепло и электричество, а также сопротивляются усталости металла и коррозии лучше, чем многие другие типы винтов, потому что бронза делает все это лучше, чем большинство других сталей.

Медь

Благодаря своему красновато-оранжевому цвету медь имеет символ Cu, она мягкая и ковкая. Его пластичность означает, что он имеет очень высокую электрическую и тепловую проводимость. Медь может быть и другого цвета, но только что открытая поверхность всегда красновато-оранжевого цвета.

Он устойчив к коррозии, что означает, что вы можете использовать медные винты даже в условиях соленой воды. Кроме того, медь часто смешивают с такими металлами, как никель, чтобы сделать ее прочнее, особенно при изготовлении таких изделий, как винты.

Сталь

Сталь состоит из углерода, железа и некоторых других элементов. Он имеет высокую прочность на растяжение и поэтому является недорогим металлом. Он в основном используется в инфраструктуре, инструментах, зданиях, автомобилях, кораблях, приборах, машинах и оружии. Основным металлом стали является железо.

Существует множество различных типов стальных шурупов, и лучший способ определить, какой из них лучше всего подходит для вас, — это сначала определить, какое усилие будет использовано в проекте. Для проектов, где будет использоваться большое усилие, всегда рекомендуются специальные винты из высокопрочной стали.

Некоторые стальные винты покрыты медью, цинком, никелем и другими металлами.

Титан

Титан имеет символ Ti и представляет собой переходный металл серебристого цвета с низкой плотностью и высокой прочностью. Он устойчив к коррозии даже в сочетании с хлором, морской водой и царской водкой. Поскольку он одновременно легкий и прочный, винты из титана находят множество применений.

Титановые винты используются в автомобильной и авиационной промышленности, хотя есть и другие. Титан немного дороже других металлов, но его прочность и долговечность компенсируют это.

11 странных винтов, которые не каждый день увидишь

1

Морторк

Винт Mortorq был изготовлен компанией Phillips Screw Company, и есть сходство между ним и фирменным винтом компании. Основное преимущество винтов Mortorq, как следует из названия, заключается в большем крутящем моменте. В частности, широкие крылья винта позволяют использовать более толстые и прочные сверла, а увеличенная площадь контакта означает, что к винту прикладывается большее усилие. По сути, это сверхмощный винт с крестообразным шлицем, обычно используемый в автомобильной и аэрокосмической промышленности.

2

Пенталоб

Если у вас есть устройство Apple, у вас могут заваляться винты с пятигранной головкой. Винты Pentalobe были впервые применены Apple в 2009 году в корпусах аккумуляторов Macbook Pro. С тех пор они были реализованы снаружи на нескольких моделях Macbook и на каждом iPhone, начиная с iPhone 4.

Основное назначение винтов с пятигранными выступами — просто скрыть видимость, поэтому у вас автоматически не будет подходящей отвертки. их. Это шаг, направленный на то, чтобы ограничить вмешательство и возню с закрытыми устройствами Apple. Хотя теперь, когда Apple ставит их на все, отвертки с пятилепестковым лезвием найти довольно легко.

3

Односторонние винты

Односторонние винты бывают самых разных форм, но все они используются для одной цели: поворот в одну сторону и только в одну сторону. Как правило, эти винтовые приводы предназначены для использования со шлицевыми отвертками и имеют пологий наклон в одном направлении, обеспечивающий нулевой крутящий момент. Их обычно можно найти в общественных туалетах и ​​других местах, где люди не должны отвинчивать вещи.

Винты Lox имеют форму четырех перекрывающихся квадратов. Идея этого типа винтов заключается в увеличении количества точек контакта, что увеличивает крутящий момент и снижает износ. Винты Lox имеют двенадцать точек контакта, по одной с каждой стороны, что намного больше, чем четыре точки контакта на винтах Phillips или Robertson. Благодаря этому винты Lox хорошо подходят для применения в промышленности с высоким крутящим моментом.

5

Фрирсон

На первый взгляд это обычный винт Phillips. Однако есть много важных отличий. Форма Фрирсона представляет собой идеальный крест, в отличие от закругленного креста Филлипса, что придает винту Фрирсона более высокий крутящий момент и предотвращает выскальзывание биты или зачистку винта. Кроме того, стенки винтового привода сконструированы таким образом, что одна отвертка подходит для винтов Frearson любого размера. По сути, Фрирсон похож на более совершенный Филипс.

6

Позидрив

Pozidriv — еще один винт, разработанный компанией Phillips Screw Company. Как и винт Mortorq, Pozidriv обеспечивает большую контактную поверхность для большей силы и меньшего проскальзывания. Одним из самых больших недостатков Pozidriv является то, что он слишком похож на Phillips, и люди часто используют отвертку Phillips на приводе Pozidriv или наоборот.

Несмотря на то, что они немного совместимы, они не так эффективны, и использование неправильной насадки может серьезно повредить отвертку или винт. Лучший способ определить разницу между ними состоит в том, что винт Pozidriv будет иметь небольшую неглубокую вторичную крестовину между основной крестовиной.

7

Торкс

Винты Torx были изобретены в 1967 году как альтернатива уже популярным винтам Phillips. Приводы Torx имеют шесть (а иногда и пять) лепестков, и это большее количество лепестков значительно увеличивает контактную поверхность. В результате винты Torx могут выдерживать больший крутящий момент и менее легко выскальзывают, чем винты Phillips. Винты Torx используются во всех областях, прежде всего в автомобильной и электронной промышленности.

8

Torq-Set

Винты с установленным крутящим моментом разработаны компанией Phillips Screw Company для чувствительных аэрокосмических применений. Цель состоит в том, чтобы создать винт с чрезвычайно высоким крутящим моментом. Каждая часть этой винтовой конструкции — от прямых стенок до смещенной крестовины — предназначена для обеспечения максимально возможного крутящего момента. Возможно, самое известное применение винтов Torq-set — это скрепление бомбардировщика-невидимки B-2.

9

ТА/ТР3

TA и TP3 — это два разных типа отвертки, но они очень похожи. Это треугольные диски, что довольно уникально. У TA прямые стены, а у TP3 кривые.
