ШУРУПЫ ПО БЕТОНУ НАГЕЛЬ

Размер / артикул
ШУРУП ПО БЕТОНУ НАГЕЛЬ 7,5*52ШУРУП ПО БЕТОНУ НАГЕЛЬ 7,5*72ШУРУП ПО БЕТОНУ НАГЕЛЬ 7,5*92ШУРУП ПО БЕТОНУ НАГЕЛЬ 7,5*112ШУРУП ПО БЕТОНУ НАГЕЛЬ 7,5*132ШУРУП ПО БЕТОНУ НАГЕЛЬ 7,5*152ШУРУП ПО БЕТОНУ НАГЕЛЬ 7,5*182ШУРУП ПО БЕТОНУ НАГЕЛЬ 7,5*202ШУРУП ПО БЕТОНУ НАГЕЛЬ 7,5*212

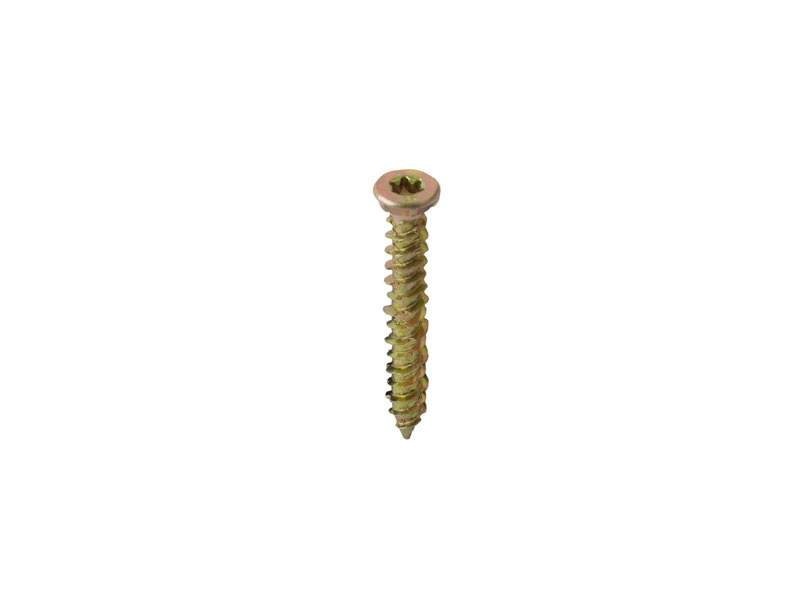

Описание

  • Материал: сталь 1022
  • Головка: потайная, усечённая, насечки для
    раззенковки, шлиц «TORX»
  • Резьба: двухзаходная различного диаметра
  • Наконечник: острый
  • Покрытие: желтый цинк

Применение

Шуруп служит для крепления окон­ных и дверных рам из ПВХ, дерева и алюминия к бетону, полнотелому и пустотелому кирпичу. Перед монтажом необходимо просверлить отверстие диаметром 6мм. Двухзаходная резьба имеет про­дольную спиралевидную бороздку служащую более легкому вкручиванию и более надежному креплению в материале основания. Насечки для раззенковки препятствуют самопроизвольному выкручиванию. Применяется вместе с пластиковыми декоративны­ми заглушками различных цветов. Для облегчения монтажа используются специальная насадка (
бита TORX).

Монтаж

Вес 1000 шт., кг

ДИАМЕТР, ММДЛИНА, ММ
527292112132152182202
7,211,0014,0018,0022,0026,3030,3036,2040,15

Технические характеристики

ОбозначениеL длина, ммQ глубина шлица, ммD наружный диаметр, ммD1 наружный диаметр, ммd внутренний диаметр, ммР шаг резьбы, ммА диаметр шляпки, ммК высота шляпки, мм
7,2*5250-542,50-2,807,35-7,656,30-6,705,15-5,452,55-2,7510,82-11,803,30-3,40
7,2*7270-742,50-2,807,35-7,656,30-6,705,15-5,452,55-2,7510,82-11,803,30-3,40
7,2*9290-942,50-2,807,35-7,656,30-6,705,15-5,452,55-2,7510,82-11,803,30-3,40
7,2*112110-1142,50-2,807,35-7,656,30-6,705,15-5,452,55-2,7510,82-11,803,30-3,40
7,2*132130-1342,50-2,807,35-7,656,30-6,705,15-5,452,55-2,7510,82-11,803,30-3,40
7,2*152150-1542,50-2,807,35-7,656,30-6,705,15-5,452,55-2,7510,82-11,803,30-3,40
7,2*182180-1842,50-2,807,35-7,656,30-6,705,15-5,452,55-2,7510,82-11,803,30-3,40
7,2*202200-2042,50-2,807,35-7,656,30-6,705,15-5,452,55-2,7510,82-11,803,30-3,40

Шуруп по бетону (нагеля) в Новосибирске, саморезы в Новосибирске, анкер, болт с гайкой в Новосибирске

ОбозначениеДиаметр сверления (мм), dlДиаметр головки шурупа (мм), DТип и размер шлица (mm),SКол-во шт. /бокс./пром.
7,5×72611TORX30100×8/800
7,5×92611TORX30100×8/800
7,5×112611TORX30100×8/800
7,5×132611TORX30100×8/800
7,5×152611TORX30100×6/600
7,5×182611TORX30100×6/600
7,5×202611TORX30100×6/600

Комментарии эксперта:

 Шуруп по
бетону «Нагель» крепёжное изделие, позволяющее закрепить оконную раму или иное
изделие к стене без дополнительных деталей.

  Мы
привыкли, что ввернуть шуруп в бетонную стену невозможно. Нужно просверлить в
стене отверстие и вбить в него дюбель из пластмассы. В дюбель вкручивается
шуруп и расклинивает его. Дюбель держится в стене за счёт силы трения, а шуруп
нарезает в сравнительно мягкой пластмассе резьбу и удерживает закрепляемую
деталь.

 Известны цельнометаллические анкеры различных конструкций. Например, анкерный
болт с гайкой — крепёжное изделие, состоящее из шпильки, стальной трубки и
гайки. Просверлив отверстие в закрепляемой детали и в одновременно в стене,
вставляют анкерный болт и закручивают гайку. При этом гайка прижимает деталь к
стене, но одновременно конус на шпильке расклинивает стальную трубку. Это очень
прочное и эффективное крепёжное изделие, но и у него есть существенные
недостатки. Такой анкер — сборочная единица. Считаясь одним изделием, он
состоит из нескольких деталей. Сила трения, удерживающая анкер в стене, зависит
от усилия прижима к стене детали. Крепить таким анкером оконную раму
бесполезно. Либо продавит раму, либо не будет держать. Для пустотного кирпича и
блоков такой анкер тоже бесполезен.

 Желательно получить крепёжное изделие, состоящее из одной детали, пригодное для
слабых и пустотных стеновых материалов. И при этом усилие закрепления не должно
зависеть от материала прикрепляемой детали. Всем этим условиям отвечает шуруп по
бетону «Нагель». Дело в том, что это шуруп, который можно ввернуть прямо в
стену. Для крепления оконных рам подходит шуруп диаметром 7,5 мм. Под него
необходимо просверлить отверстие диаметром 6 мм и можно вворачивать прямо в
бетон. Патентованный волновой профиль резьбы позволит это. Глубину сверления
выбирают так, чтобы она превышала глубину ввинчивания не менее чем на 10 мм.

 Материал
стен может быть различным. Как «Нагель» справится с креплением к другим
материалам? Отлично. Материал стены повлияет только на минимальную глубину
завинчивания. Для сплошного бетона это 30 мм. Для силикатного и полнотелого
красного кирпича 40 мм. Для лёгкого бетона и пустотелого кирпича 60 мм. При
этом в пустотном кирпиче болт должен пересечь не меньше двух внутренних
перегородок.

  Может возникнуть необходимость скрепить две оконных рамы или прикрепить раму к
дереву. Использовать для этого «Нагель» нерационально, но допустимо.
Шуруп по бетону «Нагель» пригоден для крепления оконных конструкций и других
деталей к стенам из любых материалов, в том числе из дерева и между собой.

Шурупы по бетону Tapcon

Конструкция шурупов по бетону Tapcon® позволяет крепить их к бетону, кирпичу и блокам. Саморезы по бетону Tapcon® вбивают резьбу в предварительно просверленное отверстие в бетоне, кирпиче или блоке. Бит 5/32″ используется для шурупов Tapcon® по бетону 3/16″, а бит 3/16″ используется для 1/4″ Tapcon. Эти биты можно использовать как со стандартным синим Tapcon, так и с Tapcon из нержавеющей стали. В Tapcon большого диаметра используются обычные стандартные биты ANSI.

ПРИМЕНЕНИЕ
• Стандартный синий шуруп Climaseal® Tapcon® представляет собой легкий анкер для кирпичной кладки, который в основном используется в сухих помещениях для крепления элементов к бетону, кирпичу или блокам.
• Их можно использовать для различных целей: от крепления бруса 2×4 к бетону, светильника к кирпичу или обрешетки к блочной стене.

УСТАНОВКА
• Установка винта Tapcon® представляет собой простой четырехэтапный процесс: сверление, очистка, вставка и ввинчивание.
• Для винта Tapcon® необходимо просверлить отверстие, соответствующее диаметру устанавливаемого винта Tapcon®. Для 1/4 дюйма требуется отверстие 3/16 дюйма, а для размера 3/16 дюйма требуется отверстие 5/32 дюйма, которое необходимо просверлить в основном материале.
• Отверстие необходимо просверлить такой длины, чтобы винт Tapcon® после полной установки не упирался в отверстие.
• Чтобы гарантировать, что винт Tapcon® не сорвет резьбу, нарезанную в основном материале, последние несколько оборотов винта следует сделать вручную.

УДЕРЖИВАЮЩАЯ ПРОЧНОСТЬ
• Значения удерживающей способности шурупа Tapcon® различаются в зависимости от прочности материала основания, в который будет ввинчиваться шуруп. Эмпирическое правило заключается в том, что чем тверже основной материал, тем лучше показатели удерживания.
• Винт Tapcon® считается легким креплением и должен использоваться только в приложениях с небольшой нагрузкой, например, электрическая распределительная коробка к бетону или дерево к кирпичу.
• Никогда не извлекайте винт Tapcon® и не вставляйте его обратно в то же самое отверстие, так как удерживающие свойства могут ухудшиться до нуля.

РАЗМЕРЫ
• Винт Tapcon® доступен с двумя типами головок: головка с шестигранной шлицевой шайбой для поверхностного крепления или плоская потайная головка Phillips, когда верхняя часть головки находится на одном уровне с поверхностью закрепляемого предмета.
• Разная длина шурупа Tapcon® используется для крепления материалов разной толщины. Винт Tapcon® требует минимальной посадки 1” и максимальной посадки 1-3/4”. Чтобы определить максимальную длину винта для любого конкретного применения, добавьте толщину материала к минимальной заделке в 1 дюйм, чтобы получить требуемую минимальную длину винта. Добавление максимального заглубления 1-3/4 дюйма к толщине закрепляемого материала обеспечит максимальную длину используемого винта Tapcon®.
