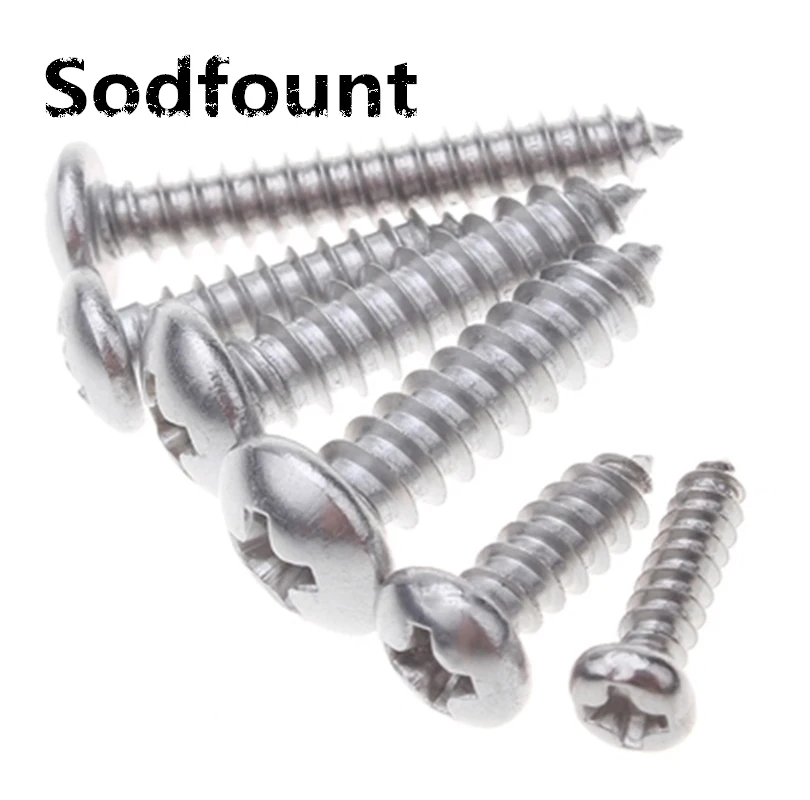

Шурупы по ГОСТ 1144 с полукруглой головкой. Конструкция, применение

Издавна для соединения различных объектов использовались гвозди. Но полученным конструкциям не доставало надежности. В результате поиска нового решения был изобретен шуруп. Данный метиз предназначен для сопряжения, преимущественно, изделий из дерева. Сегодня разработано немалое количество его разновидностей. Шуруп с полукруглой шляпкой входит в число наиболее востребованных крепежных деталей.

Применение

Используются рассматриваемые соединительные элементы для скрепления:

•

  сухой гипсовой штукатурки, известной под названием гипсокартонный лист;

•

  материалов, роль основы которых играют природные либо искусственно созданные высокомолекулярные соединения – это пластмассы;

•

  плит, произведенных из отходов деревообрабатывающей промышленности – ДCтП, ДBП;

•

  объектов из натурального дерева;

•

  тонких металлических листов;

Шурупы с полукруглой шляпкой нашли широкое применение в авиапроме, машиностроительной отрасли, мебельной индустрии и, конечно же, в бытовой сфере.

Конструкция

Конструктивное исполнение данных крепежных деталей включает следующие элементы:

•

  стержень. На всей его поверхности либо на части проделана специальная резьба;

•

  заостренный конусообразный конец стержня;

•

  головку полукруглой конфигурации.

Одной из особенностей конструкции рассматриваемых шурупов является соотношение диаметров гладкого сегмента (обозначение d_{гл. с.}) и этого же параметра резьбы (обозначение d_р.). Оно должно быть таким: d_{гл. с.}≥ d_р.. Шлицы в шляпке бывают прямыми и крестообразными.

Исполнения по ГОСТу 1144-80

Положения ГОСТа 1144-80 устанавливают четыре исполнения шурупов с полукруглой шляпкой. Отличаются они длиной резьбовой нити и конфигурацией углублений в головке, служащих для передачи на стержень момента вращающего усилия.

У изделий первых двух вариантов шлиц прямой. В шляпках шурупов исполнений №3и №4 он крестообразный типа Phillips. Несколько иная ситуация с длиной резьбовой нити. Она частичная у крепежных деталей первого и третьего варианта. На шурупах исполнений №2 и №4 специальная резьба проделана по всей длине стержня – от конусообразного конца до опорной поверхности шляпки.

Определение «специальная» употребляется совместно со словом «резьба» неслучайно:

Размеры по ГОСТу 1144-80

Значения параметров шурупов с полусферической шляпкой, отображенные на чертежах исполнений, утвержденных ГОСТом 1144-80, представлены (в миллиметрах) в таблице.

Длина стержня шурупа (параметр L) изменяется в пределах 7,0 мм≤L≤100,0 мм. Величины предельных отклонений резьбового диаметра d по h₁₄. Допуски на отклонения шага резьбы: ±0,20×Р.

В таблице приняты следующие обозначения:

•

  ГBKШKK – Глубина Внедрения Калибра в Шлиц Крестообразной Конфигурации;

•

  ДШKK – Диаметр Шлица Крестообразной Конфигурации;

•

  ДPB – Диаметр Резьбы Внутренний;

•

  ГШKK – Глубина Шлица Крестообразной Конфигурации;

•

  HШKK – Номер Шлица Крестообразной Конфигурации;

•

  символ «*» – не меньше;

•

  символы «**» – не больше.

Технические требования

Устанавливая к производству шурупов с полусферической шляпкой технические требования, Государственный стандарт №1144 от1980 года ссылается на положения ГОСТа 1147-80. Коротко рассмотрим их.

Материал изготовления

В качестве сырья для изготовления данных метизов должен использоваться металл определенных видов. Это:

Стали нелегированные углеродистые качественные кипящие марок 10кп и 08кп, удовлетворяющие нормам ГОСТов №№ 10702-2016, 1050-2013;

Проволока для проведения холодной высадки углеродистая стальная, соответствующая условиям ГОСТа 5663-79;

Стали коррозионностойкие:

•

  мартенситного класса, например, 12X11B2MФ и 18X11MHФБ;

•

  мартенситно-ферритные стали. Это могут быть 18X12BMБФP, 15X11MФ и др.;

•

  ферритного класса. Наиболее популярны такие стали марок 08X12T1 и 08X18ГБ;

•

  аустенитно-мартенситные стали, например, ЮX15h5AMЗ и 07X1-6H6;

•

  аустенитно-ферритного класса. К таковым относятся 08X18Г8h3T, 08X22H6T и другие;

•

  аустенитные стали. В число самых популярных сплавов этого класса входят 12X18H9T, 12X18H9, 03X18h21 и ряд других;

Латуни:

•

  проволока из этого металла марки Л63, используемая при производстве метизов методом холодной высадки;

•

  цинксодержащие сплавы на основе меди марок Л63, Л70, Л85, Л96 и др.

Допускается использование для производства шурупов с полусферической шляпкой материалов иных видов. Но их механические свойства должны быть не хуже по сравнению с вышеуказанными металлами. Кроме того, этот момент подлежит согласованию обеими сторонами контракта поставки – заказчиком и производителем.

Покрытия

Выпускать шурупы с полусферической шляпкой допускается с защитным покрытием и без такового.

Требования к поверхности металлической основы

Подлежащая покрытию металлическая поверхность метизов должна удовлетворять перечню требований, утвержденных ГОСТом 9.301-86. Речь идет, прежде всего, о степени ее шероховатости. Эта характеристика определяется по двум основным параметрам:

•

  R_а
  – соответствует значению подвергаемого исследованию профиля со среднеарифметическим отклонением. Отображается в микрометрах;

•

  R_z
  – указывает (тоже в мкм) высоту измеряемых выступов/впадин. Определяется по десяти базовым точкам.

По ГОСТу 9.301-86 данные параметры должны быть такими:

•

  для покрытий исключительно защитного предназначения: R_zприблизительно 40,0; R_а – не больше 10,0;

•

  для покрытий, выполняющих защитно-декоративные функции: R_z
  не должен превышать 10,0. Допустимые значения параметра R_а
  – не выше 2,50;

•

  для твердых покрытий и покрытий электроизоляционных анодно-окисного типа требования еще жестче: максимально допустимое значение показателя R_z
  – 6,30, а R_а
  – не больше 1,25.

Для контроля степени шероховатости и вычисления параметров R_z
и R_а
изучается сечение исследуемой поверхности. Его критичные характеристики отображены на рисунке.

Общие требования к состоянию поверхности

Независимо от технологии изготовления – предусмотрен ею этап нанесения защитного покрытия или нет – состояние поверхности конечной продукции должно удовлетворять ряду требований. В этом плане Государственный стандарт №1144, принятый в 1980 году опосредованно ссылается на нормы того же ГОСТа 9.301-86. Назовем их кратко.

Имеющиеся на метизах острые углы и края должны быть подвергнуты скруглению радиусом:

•
  в общем случае равным либо бо̀льшим 0,3 мм;

•
  не меньше 0,5 мм, если технологической картой предусмотрено нанесение на поверхность шурупов с полусферической шляпкой твердого, а также электроизоляционного анодно-окисного покрытия.

Недопустимо наличие на поверхности данных крепежных деталей:

•
  излишков металла, оставшихся на кромках соединительных элементов после прохождения какого-нибудь этапа обработки – заусенцев;

•
  множественных малых по длине и площади склонных к отслаиванию дорожек – закатанной окалины;

•
  разрывов на металлической поверхности, связанных, в том числе, со структурными напряжениями – трещин;

•
  отделений слоев металла на краях и торцах заготовки, возникших по причине внутренних дефектов – расслоений;

•
  нарушений сплошности металла, различимых чаще всего в поперечном сечении – раковин;

•
  вытянутых либо шарообразных небольших по объему полостей, заполненных газом – пор;

•
  дефектов, вызванных контактом с агрессивными средами – коррозионных повреждений.

Весовые характеристики

Для обеспечения крепежными изделиями работ, проводимых на больших стройплощадках, их обычно закупают крупными партиями, расфасованными в ящики. На такой таре указан, как правило, общий вес метизов, а не количество штук. Иное дело, когда необходимо выполнить небольшой ремонт в своем доме. Тогда актуальны три подхода к решению задачи формирования запаса соединительных деталей.

1. Покупка шурупов, расфасованных в небольшие пакеты. Преимущество такого подхода очевидны – известно точное количество приобретаемых деталей. Чтобы узнать это число, достаточно изучить этикетку на упаковке. Но здесь имеется один существенный минус – стоимость единицы крепежа в несколько раз превышает усредненную цену на рынке стройматериалов.

2. Мелкооптовая покупка расфасованных шурупов. Этот вариант более выгоден с финансовой точки зрения: одно изделие в перерасчете обойдется в данном случае дешевле. Количество соединительных элементов в одной коробке зависит от их размеров и колеблется от 200-250 штук до двух-трех тысяч.

Но бо̀льшая часть в будущем может просто не понадобиться. Таким образом, деньги тоже будут потрачены зря. Выбрасывать неиспользованный крепеж никто не станет. Поэтому нужно будет подыскать место для его долгосрочного хранения. Причем условия должны быть подходящие. От длительного пребывания на балконе шурупы поржавеют. А коробка, хранящаяся внутри помещения, уменьшает жизненное пространство.

3. Покупка шурупов на вес. Такой подход наиболее экономичен. Обычно домашние мастера предварительно создают проект будущей конструкции либо план проведения ремонтных работ. Поэтому количество точек крепления и, соответственно, необходимых крепежных деталей до момента посещения предприятия торговли, уже известно.

Что же касается веса одного шурупа, то узнать этот показатель можно, изучив соответствующий раздел ГОСТа 1144-80. Там указана теоретическая масса 1000 штук изделий (обозначение TM1000ШИ) всех типоразмеров. Алгоритм дальнейших действий выглядит так:

В=(TM1000ШИ:1000)×N, где

ü отправляемся на рынок либо в магазин стройматериалов, торгующий метизами на развес, и озвучиваем работнику, стоящему за прилавком, полученное значение параметра В.

Ниже представлены минимальные и максимальные величины теоретической массы тысячи штук шурупов всей номенклатуры размеров, установленной нормами ГОСТа 1144-80.

•
  Для самого мелкого крепежа 1,6×7,0 TM1000ШИ=0,13 кг.

•
  Для наиболее крупных деталей типоразмера 10,0×100,0 TM1000ШИ=53,89 кг

Заключение

При работе с шурупами с полусферической шляпкой нужно руководствоваться правилами техники безопасности. Во-первых, нельзя использовать изделия с «зализанным» шлицем. Во-вторых, для ввинчивания следует применять ручной инструмент – отвертку – с жалом, соответствующим конфигурации шлица. В-третьих, при вкручивании необходимо контролировать, чтобы ось метиза располагалась в пространстве строго под углом 90° к плоскости фиксируемого объекта. В-четвертых, при завинчивании шуруповертом удерживать крепежную деталь рукой нельзя. И, в-пятых, по окончании работ, нужно убрать со шляпки заусенцы с помощью напильника либо наждачной бумаги.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

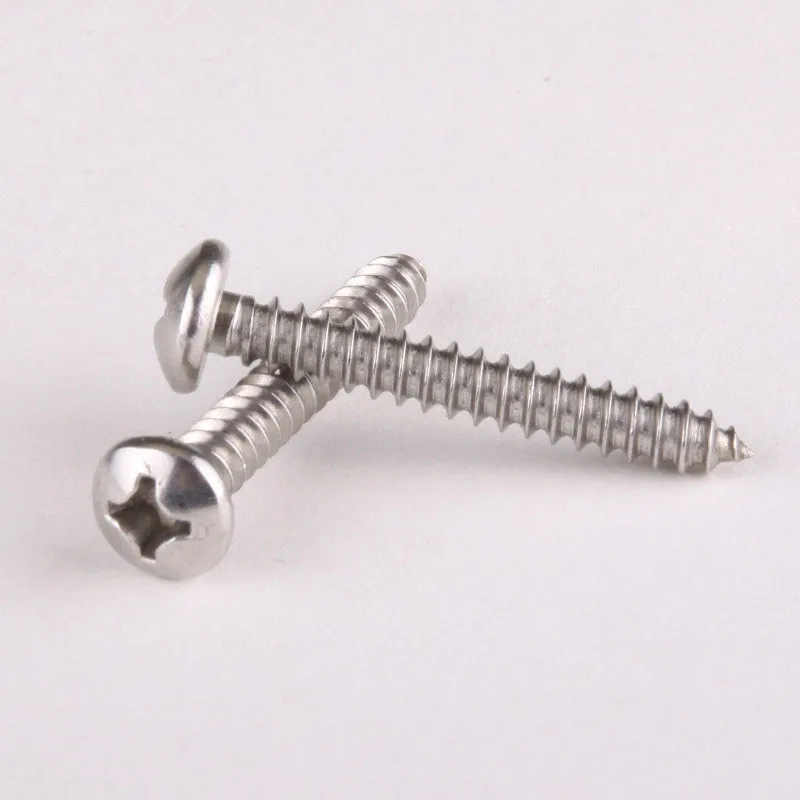

Шуруп с полукруглой головкой

Инструмент и все виды

крепёжных изделий

Главная

Спецификации

Саморезы и шурупы

Шурупы

Шуруп с полукруглой головкой

Шуруп с потайной головкой

Шуруп для плотных сортов дерева универсальный

Шуруп с шестигранной головкой для крепления деревянных лаг и реек

Шуруп для бетона

Шуруп универсальный для дерева, потайная головка

в магазин

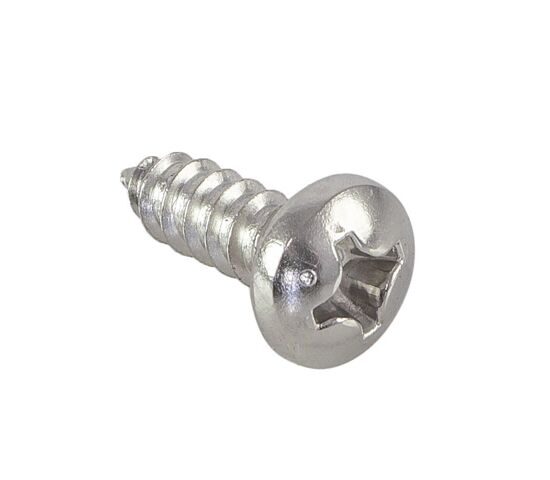

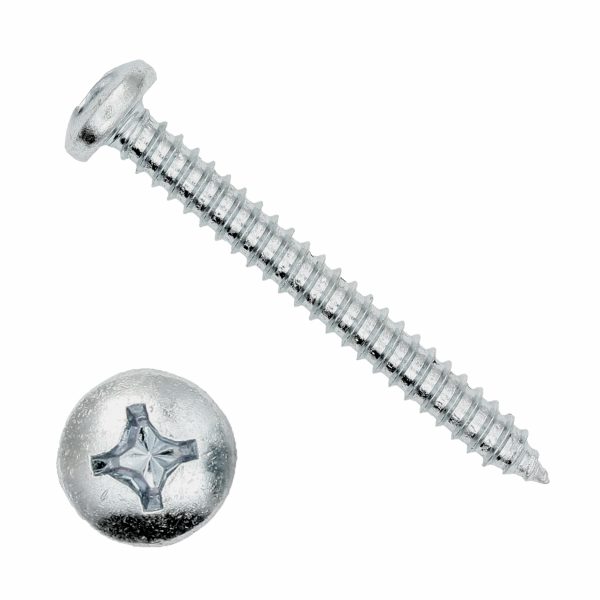

Стандарты	DIN 7981	ГОСТ	ТУ
Назначение	применяется для крепления металлических профилей, стальных листов и других листовых материалов (фанера, оргалит и т. д.) к металлическим  подконструкциям
Материалы	сталь С1018
Покрытие	белый цинк

Конструкция и размеры шурупов (мм)

Теоретическая масса шурупов

Длина самореза	Масса 1000 шт. стальных шурупов в кг ≈ при номинальном диаметре резьбы P , мм
L , мм	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
6,5	x	0,44	0,72	x	x	x	x	x
9,5	x	0,54	0,83	x	x	x	x	x
13	x	0,64	0,96	1,27	1,50	2,20	x	x
16	0,29	0,74	1,12	1,48	1,70	2,42	3,40	x
19	x	0,84	1,27	1,65	1,90	2,67	3,65	5,15
22	x	x	x	x	x	x	3,95	x
25	x	x	1,64	2,05	2,35	3,30	4,40	6,30
32	x	x	1,80	x	2,75	3,85	5,18	7,00
38	x	x	2,20	x	x	4,45	6,00	8,20
41	x	x	x	x	3,20	x	x	x
45	x	x	2,50	x	x	5,02	6,55	9,05
50	x	x	x	x	x	5,55	7,52	10,30
51	x	x	x	x	4,10	x	x	x
60	x	x	x	x	x	6,40	8,72	x
70	x	x	x	x	x	x	10,00	13,20
80	x	x	x	x	x	x	x	15,20
100	x	x	x	x	x	x	x	17,50

Знакомство с головками винтов и типами приводов

Мегамагазин крепежных деталей по сниженным ценам и Оптовые скидки!

Поиск

0

Проверить

Технические данные крепежа  | Понимание серии Введение

Крепеж винтового типа изготавливается с головками различных типов. Иногда стиль служит функциональной цели, а иногда носит более декоративный характер. Понимание различий поможет вам решить, какой стиль выбрать.

Есть две основные конструкции: потайная и не потайная. Головки с непотайной головкой, когда головка полностью открыта, охватывают наибольшее разнообразие. Этот стиль включает в себя: переплет, пуговицу, сыр, наполнитель, фланец, шестигранник, сковороду, круглую, раструбную и низкую раструбную, квадратную и ферменную головки (обвязочная головка иногда называется связующей головкой). Иногда элементы комбинируются, как в случае конструкции с шестигранной головкой с прорезью, шестигранной шайбой, шестигранной прорезной шайбой и головкой с круглой шайбой.

Конструкции с потайной головкой в ​​основном состоят из плоских, овальных и стеклярусных головок. Если материал не очень мягкий, плоские и овальные головки требуют потайного отверстия. Преимущество заключается в том, что небольшая часть головки не выступает за поверхность материала. Если вы используете винты с плоской головкой в ​​отделочных работах, рассмотрите возможность использования крышки винта с плоской головкой (также известной как «красивая крышка»), чтобы скрыть головку (не все типы приводов подходят для винтовых крышек). Изготовленные из пластика, эти колпачки доступны в стандартных цветах, которые соответствуют обычно используемым пластиковым ламинатам и дереву. Головки со стеклярусом обычно встречаются в шурупах для гипсокартона, а конструкция головки автоматически сжимает бумагу для гипсокартона и гипс при установке, образуя собственное отверстие с потайной головкой.

Тип привода — или, как его называют, углубление в приводе — относится к типу инструмента, который вы используете для установки (или удаления) винта. Из множества существующих наиболее распространенными являются: шлиц, крестообразный, комбинированный (как шлиц, так и крест), шестигранник, шестигранная головка, квадрат, Torx® и гаечный ключ.

Используйте шлицевую отвертку (плоское лезвие) для шлицевых, комбинированных и односторонних винтов; отвертка Phillips для крестообразных и комбинированных винтов; шестигранный ключ под шестигранник; и отвертка Torx® для винтов Torx®. Чтобы предотвратить повреждение головки, подгоните отвертку к головке винта. Например, не используйте маленькую шлицевую отвертку с большим шлицевым винтом или шестигранный ключ неправильного размера. В зависимости от размера используемого винта с крестообразным шлицем вам может понадобиться отвертка Phillips № 0, 1, 2, 3 или 4 (чем больше номер, тем больше наконечник отвертки). Вероятно, наиболее распространенными являются № 1 и 2, хотя № 0 понадобится для некоторых очень маленьких винтов, а № 3 и 4 — для больших. (См. Руководство по размерам наконечников и бит для получения информации о размерах крестовых, квадратных и Torx® дисков, а также Таблицу винтов с внутренним шестигранником для получения информации о размерах шестигранных ключей.) Отвертки со шлицем и крестообразным шлицем работают с метрическими винтами, но вы должны использовать метрические шестигранные ключи. с метрическими винтами с внутренним шестигранником. Кроме того, популярны винты с крестообразным шлицем, квадратом, шестигранником и Torx®, потому что у отвертки меньше шансов выскользнуть и поцарапать отделку.

Шестигранная головка, как и винты с шестигранной головкой, требуют гаечного ключа или торцевой головки. Используйте гаечный ключ для болтов и винтов с квадратной головкой.

Если важна безопасность — если вы хотите, чтобы кто-то не выкрутил винт, — выберите необычный стиль привода. Квадратная головка и Torx® обеспечивают определенную степень безопасности, поскольку эти инструменты не так распространены. Для повышения безопасности рассмотрите возможность использования штифта с шестигранной головкой, штифта Torx® или гаечного ключа. Штифт с шестигранной головкой и штифт Torx® легко узнаваемы — в центр отверстия для привода добавлен небольшой штифт. Это означает, что вам нужно будет использовать специальные отвертки с шестигранной головкой и штифты Torx® для установки или удаления этих винтов. Односторонние винты не подлежат удалению, хотя имеется специальный инструмент для удаления.

Для получения подробной информации о битах, ключах или размерах крестообразных отверток, которые вам понадобятся для различных винтов, или размерах головок винтов, а также другой информации, ознакомьтесь с этими справочными таблицами…

Независимо от головки винта или типа привода, скорее всего, в Fastener Mart есть то, что вы ищете.

Технические данные крепежа  | Понимание серии Введение

Самонарезающий винт с цилиндрической головкой |

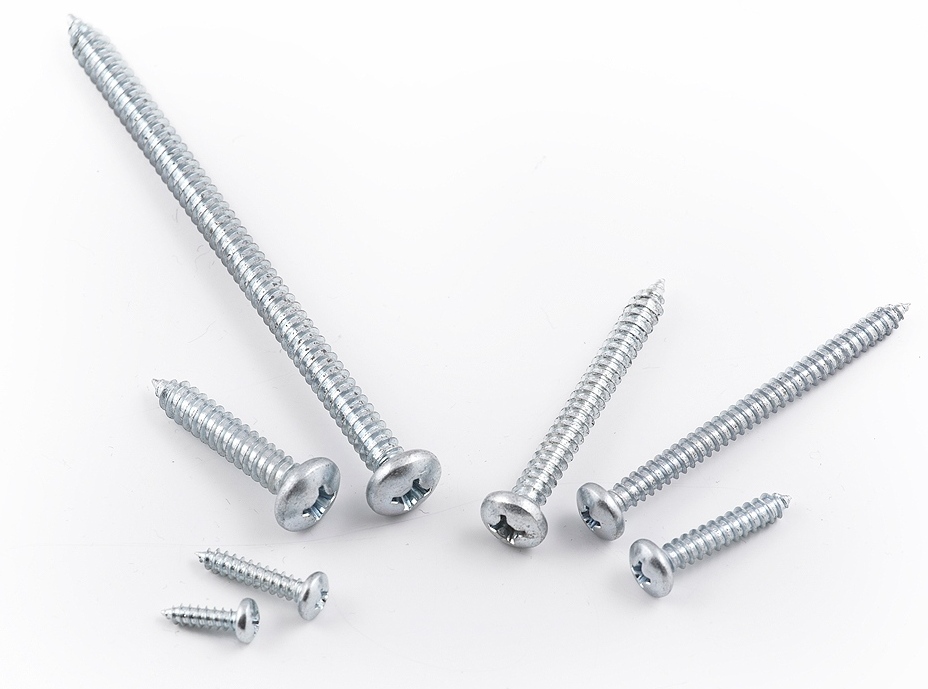

Саморезы с полукруглой головкой

Саморезы
HVAC
Гипсокартон / Кровля

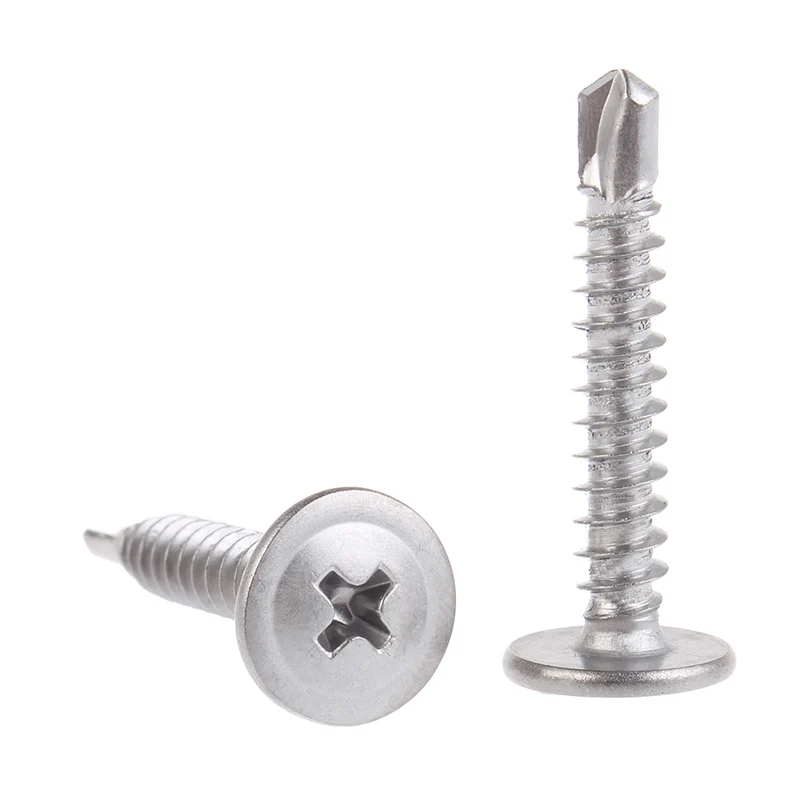

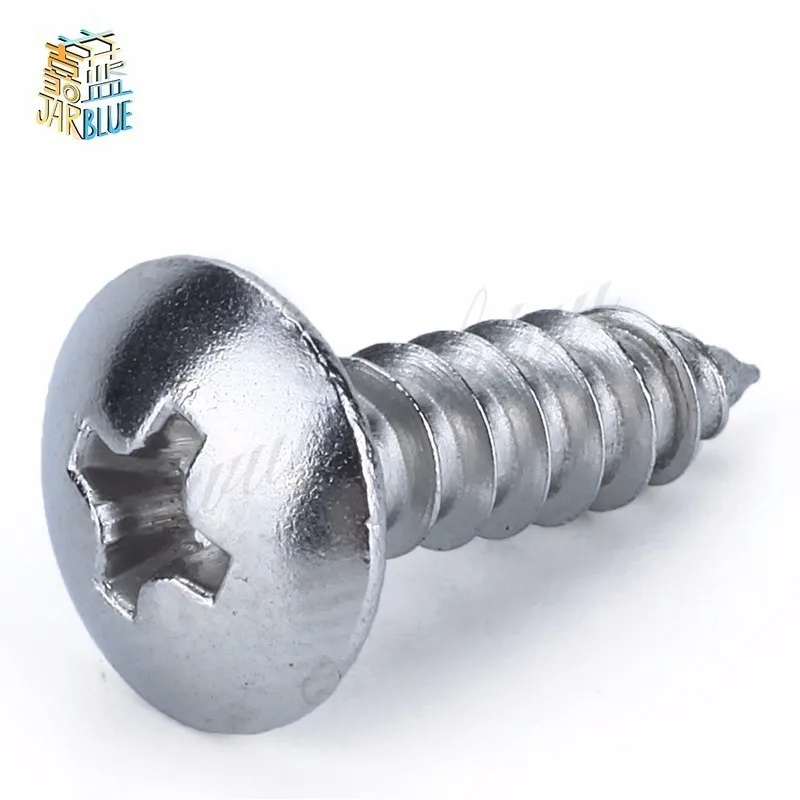

Самосверлящие винты с полукруглой головкой Phillips

Все винты с полукруглой головкой имеют самосверлящий профиль чем овальные или круглые винты, плоская или слегка закругленная вершина и острые вертикальные края. Их уникальная конструкция подходит для установки с высоким крутящим моментом в дерево или металл. Используйте их для всех приложений общего назначения, включая строительство, HVAC и другие установки, кровлю и многое другое.

All Points Fasteners предлагает широкий выбор винтов с плоской головкой различных размеров и конфигураций, в том числе из нержавеющей стали. Продолжайте читать, чтобы узнать больше, или свяжитесь напрямую с торговым представителем, чтобы разместить заказ или запросить образец.

Спецификации саморезов с цилиндрической головкой

Самосверлящие винты с цилиндрической головкой обладают рядом уникальных характеристик, которые делают их идеальными для широкого спектра применений. Их возможности самозасверливания исключают необходимость предварительного сверления, поскольку они имеют точки сверления, которые вгрызаются в ваш субстрат.

Саморезы лучше всего работают с металлом. Наши стандартные саморезы с полукруглой головкой имеют точки сверления № 2 и № 3. Чем выше число, тем толще материал, который сверло может пробить до того, как потребуется пилотное отверстие.

Саморез с полукруглой головкой имеет закругленное основание и плоскую головку, которая располагается поверх скрепляемого материала. Благодаря большому диаметру и высоким краям приводной паз имеет большую глубину, что позволяет увеличить крутящий момент и свести к минимуму риск повреждения винта. Плоская нижняя сторона также обеспечивает большую площадь поверхности для более прочного удержания.

Саморезы с цилиндрической головкой имеют различные типы приводных головок. Винт с полукруглой головкой Phillips является одним из наиболее распространенных типов. Отличается поперечным вырезом по центру головы. Другие типы привода для винтов с плоской головкой включают шлицевые, которые имеют один паз для использования с плоской отверткой; квадратный, для использования с квадратной отверткой; и torx, который представляет собой специальный звездообразный привод, обеспечивающий повышенное усилие затяжки.

Доступные винты с полукруглой головкой

Текущий ассортимент самонарезающих винтов с полукруглой головкой включает:

• Винты с квадратной головкой: Наши винты с квадратной головкой изготовлены из оцинкованной стали для защиты от атмосферных воздействий, и каждый винт имеет номер 2 или номер 3. точка самосверления. Доступны размеры №6, №8, №10 и №12, длина от 3/8” до 1”.
• Винты с полукруглой головкой Phillips: Наши самонарезающие винты с полукруглой головкой также доступны в конфигурации с головкой Phillips. Как и винты с квадратной цилиндрической головкой, каждый из них имеет самонарезающую головку № 2 или № 3 и изготовлен из оцинкованной стали. Доступны размеры №6, №8 и №10 с длиной от 3/8” до 3”.
• Шурупы с крестообразным шлицем Phillips: Винты для каркаса подходят для крепления стальных направляющих или гипсокартона к дереву. Доступны два размера: винт № 6 длиной 7/16 дюйма и винт № 7 x 7/16 дюйма. Оба имеют точку самонареза № 2 или № 3 и изготовлены из оцинкованной углеродистой стали. Нужна помощь в выборе лучшего винта для вашего приложения? Наш отдел продаж находится на расстоянии одного телефонного звонка. Мы с удовольствием ознакомимся со спецификой вашей работы и порекомендуем подходящий крепеж.

Надежные винты по выгодной для вас цене

Самонарезающие винты с полукруглой головкой — один из самых продаваемых универсальных продуктов. Как и все шурупы по дереву All Points, они производятся в соответствии с высочайшими стандартами качества, гарантируя, что вы получите неизменно надежный продукт без больших затрат.

Выбирая All Points Fasteners для всех ваших потребностей в оборудовании, вы работаете с компанией, которая сделает все возможное, чтобы выиграть ваш бизнес. Мы оперативно выполняем каждый заказ и обеспечиваем долгосрочную поддержку всего, что продаем. Позвоните в наш офис, и вы получите знающего представителя, который может дать совет и помощь в любом вопросе с креплением. Будь то срочный заказ или специальное крепление для удовлетворения уникальных требований вашего проекта, мы можем помочь.

Запросите БЕСПЛАТНЫЙ образец сегодня

Мы будем рады предоставить БЕСПЛАТНЫЕ образцы любого винта с плоской головкой или другой продукции всем новым клиентам после того, как вы одобрите свое конкурентное предложение, чтобы вы могли чувствовать себя уверенно перед размещением заказа. Свяжитесь с нашим офисом, чтобы разместить заказ 855-222-0858.

Запросить цену!

АРТИКУЛ №	РАЗМЕР	КВАДРАТНЫЙ РАЗМЕР	НАСТРОЙКА	фунт/м	КОЛИЧЕСТВО В КОРОБКЕ
200СП	#6 x 3/8″	#1	#2	1,8	25 000
202СП	#6 x 1/2″	#1	#2	2,0	25 000
204СП	#6 x 3/4″	#1	#2	2,7	20 000
206СП	#6 x 1″	#1	#2	3,3	15 000
210СП	#8 x 1/2″	#2	#3	3. 1	10 000
214СП	#8 x 3/4″	#2	#3	4,0	10 000
216СП	#8 x 1″	#2	#3	4,9	8000
218СП	#8 x 1-1/4″	#2	#3	5,8	8000
220СП	#8 x 1-1/2″	#2	#3	6,5	4000
228СП	#10 x 1/2″	#2	#3	4,4	8000
232СП	#10 x 3/4″	#2	#3	5,6	8000
234СП	#10 x 1″	#2	#3	7,0	5000
236СП	#10 x 1-1/4″	#2	#3	7,7	3000
252СП	#12 x 1/2″	#2	#3	5,6	8000
253СП	#12 x 5/8″	#2	#3	6,3	7000
254СП	#12 x 3/4″	#2	#3	7,5	6000
256СП	#12 x 1″	#2	#3	8,8	5000

ЧАСТЬ №	РАЗМЕР	НАСТРОЙКА	фунт/м	КОРОБКА КОЛИЧЕСТВО
200П2	#6 x 3/8″	#2	1,8	20 000
202П2	#6 x 1/2″	#2	2,0	15 000
204П2	#6 x 3/4″	#2	2,6	10 000
206П2	#6 x 1″	#2	3,6	10 000
210П3	#8 x 1/2″	#3	3. Published by admin View all posts by admin
