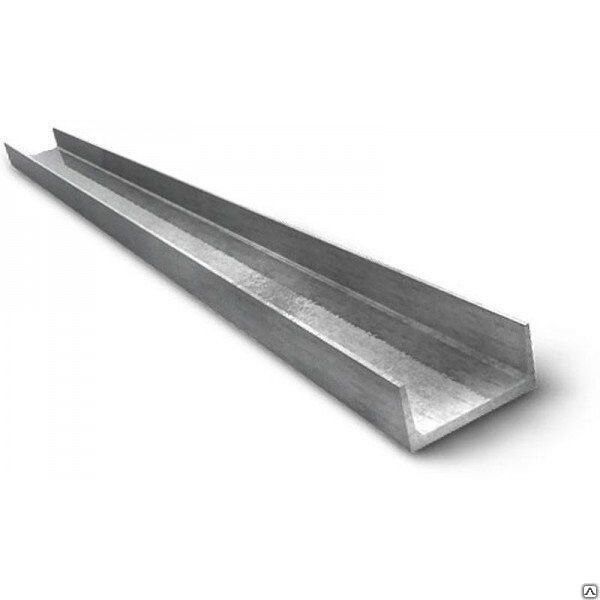

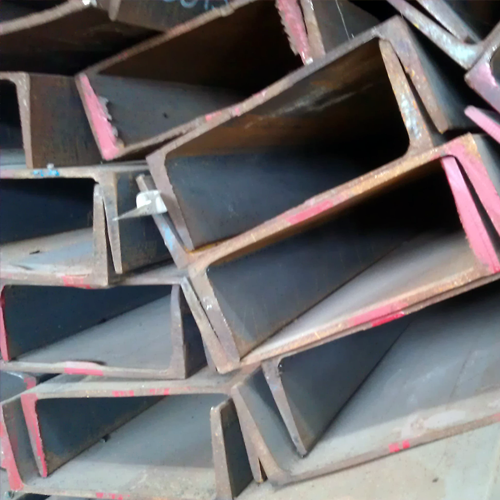

Что такое швеллер? Швеллер представляет собой небольшой предмет из металла, поперечное сечение которого образует букву «П». Поперечный срез стенки является перемычкой, а ножки – буквой «П». Основным предназначением является поддержка опорного механизма в строении, в производстве металлических конструкций в сфере строительства и промышленного производства. Швеллер п и у в чем отличия, как их отличить и для чего их используют, давайте разбираться подробнее.

Швеллер п и у в чем отличия

Конструкция изделия позволяет обеспечить высокую прочность к вертикальным нагрузкам.

Характеристика, классификация и различие швеллеров

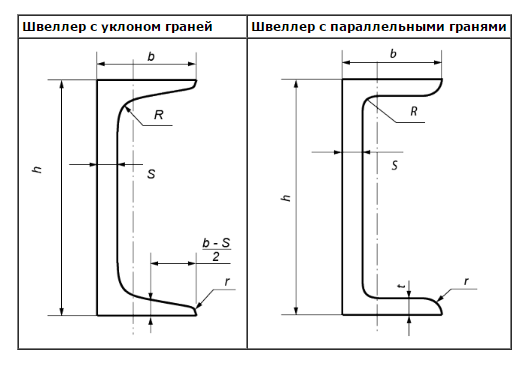

Схема швеллеров

Швеллер изготавливается с помощью прокатки металлических заготовок, для этого используют особые профессиональные станки. Для изготовления продукции используют только высококачественную сталь. Разделяют их по специальным видам:

• для вагоностроения;
• для автомобильного промышленного комплекса;
• обычный.

По классу прочности их делят на:

• высокий класса А;
• повышенная точность класса Б;
• обычный класс В.

По методу изготовления изделие делится:

• стальные горячекатаные;
• гнутые стальные равнополочные;
• стальные гнутые неравнополочные;
• стальные специальные.

В зависимости от точной прокатки, изделие различают:

• У – с уклоном по внутренней грани полки;
• П – параллельная грань полок;
• Л – параллельная полка, легкая серия;
• С – специальная.

Швеллер по ГОСТу

Отличие швеллера «У» и «П» заключается в уклоне внутренних углов изделия. Изделие «У» имеет внутренний угол, сглаженный уклон, равный 90 градусов (чаще всего не выдерживает такой величины). Изделие «П» имеет внутренний угол с выдержанным углом 90 градусов.

Горячекатаное изделие изготавливают с помощью горячего проката металла. Изделие производится согласно ГОСТу 19425-74, осуществляют его в разрезе по сферам отраслей. Чаще всего его используют в сфере вагоностроения, например, для вагонеток. Тип и вес у изделий разные, средний вес П-изделия варьируется от 4,8 до 20 кг, вес измеряется в расчете на 1 метр изделия. Ширина изделия колеблется от 5 до 10 сантиметров, а длина – от 2 до 12 метров. В соответствии с ГОСТом могут быть весовые отклонения, не более 5% от физического веса.

Читайте также: Чем выгоднее утеплить крышу частного дома

Размер и тип изделия нанесен на изделие, промаркирован, состоит из цифрового и буквенного значения. Цифра обозначает расстояние между краями и гранью изделия, а буква указывает на то, под каким углом расположены полки изделия. Стоит отметить, что в самом изделии присутствует низкое содержание углерода и марганца, что позволяет сделать изделие более устойчивым и прочным к низким температурам. Эти качества дают изделию возможность не только служить долго, но сэкономить и увеличить надежность в эксплуатации конструкций. При выборе необходимого изделия специалисты советуют изучить классификационную таблицу. Купить швеллер можно новый, а можно найти БУ варианты вполне приемлемого состояния, например, в строительных интернет-магазинах с доставкой или на сайтах объявлений.

Популярные виды изделий (швеллер п и у в чем отличия)

Изделие типа 10: широко применяется в строительной, машиностроительной сферах; отличается высокими механическими качествами, применяется для больших стержневых конструкций, опорных, несущих механизмов в строительстве различных промышленных объектов.

Изделие типа 14: считается самым востребованным изделием в строительстве; широко применяется в строительстве различных конструкций с тяжелым армированием несущих деталей; задействован в строительной и машиностроительной сфере, бывает обычной точности и повышенной.

Изделие типа 20: благодаря своей высокой прочности и надежности, его используют в сложных конструкциях с высокой динамической, статической и циклической нагрузками. Его основная функция – это несущий механизм для усиления мостов, сложного армирования перекрытий в многоэтажных дома и в кровельных механизмах.

Сфера применения швеллера (швеллер п и у в чем отличия)

В последнее время это изделие получило большую популярность в использовании. И это неудивительно. В строительной сфере это изделие просто незаменимо, оно дает не только прочность и надежность конструкции в целом, но и безопасность. При введении в эксплуатацию любого строительного объекта школа, административное здание или собственный дом, всегда используется специальный металлический уголок или швеллер. Непосредственно в самой конструкции его задача обеспечивать мощную поддержку для всех сложных частей. Специалисты советуют использовать его и в укладке фундамента, что дает большую прочность будущему объекту.

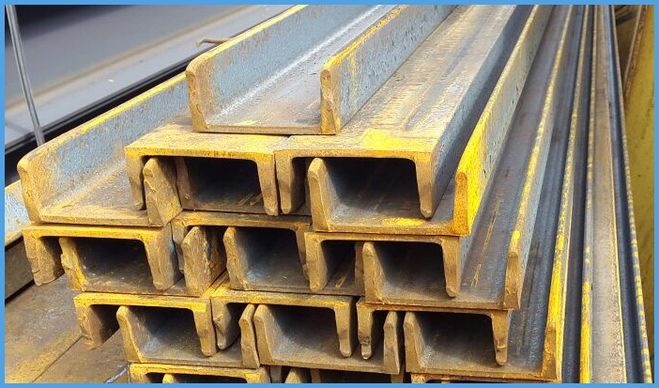

Швеллеры «У» и «П»

Еще это изделие широко применяют для осуществления перекрытий каркасов и для оборудования пандусов. Поэтому для обеспечения жесткости и устойчивости строения без него не обойтись. Помимо строительной сферы, он используется в автомобильной и вагоностроительной промышленности, в архитектурном и станкостроении. Благодаря тому, что изделие имеет прочный осевой изгиб, оно нашло свое применение практически во всех отраслях экономики.

Приобрести такое изделие можно в любом металлопрокатном производстве или металлобазе. Вот более подробное описание о швеллерах.

Стальной швеллер и его размеры 12, 14, 24 (различия, методы изготовления)

Как выбрать швеллер? Сортамент швеллеров и их характеристики

• Подбор швеллера
• Виды швеллеров по способу изготовления
• Виды швеллеров по группам
• Популярные типоразмеры, их характеристики, сферы применения

Швеллер – длинномерный фасонный металлопрокат с П-образным сечением. Является одним из самых актуальных видов проката в строительной и промышленной сфере.

Чем хороши швеллеры:

• демонстрируют высокие показатели прочности;
• отличаются высоким сопротивлением к деформированию;
• характеризуются удароустойчивостью, стойкостью к усилиям на изгиб, сжатие и разрыв;
• обладают отличной износоустойчивостью;
• имеют сравнительно небольшой вес;
• характеризуются точными размерами;
• просты в монтаже;
• обладают хорошей свариваемостью.

МЕТИНВЕСТ предлагает широкий сортамент швеллеров из углеродистых и низколегированных сталей. Приобрести оптовые или розничные партии изделий можно в металлоцентрах ООО «Метинвест-СМЦ», расположенных в 16 городах Украины или у официальных дистрибьюторов https://metinvest-smc.com/ru/infrastructure/distributors/.

Подбор швеллера

Наиболее активные покупатели данного проката – строительные компании. Без использования этих изделий невозможно возведение многоэтажных домов и частных коттеджей, промышленных зданий, ангаров, мостов. Также швеллеры используются в автомобилестроении, станкостроении, вагоностроении. Очевидно, что для каждой задачи существуют определенные требования к профилям П-образного проката, как к элементам конструкций. Будь то здание или мост, вагон или большегрузный автомобиль – они должны успешно и надёжно выполнять свои функции длительное время. Поэтому очень важно правильно выбрать швеллер.

При подборе швеллера имеет значение из какой стали он изготовлен и модуль упругости металла, а также учитываются:

• технология изготовления – горячекатаные или гнутые;
• основные геометрические характеристики – длина, ширина, высота, толщина полки;
• предельный вертикальный прогиб;
• наличие уклона полок и внутренний радиус закругления;
• степень точности изготовления.

Также очень важно знать сколько весит швеллер и уровень его механических свойств.

Учитывая вариативность применения и специфику назначения горячекатаных швеллеров, в соответствии с требованиями стандартов Украины и СНГ они маркируются следующими буквами:

• П – эта буква прописывается в маркировке всех швеллеров, имеющих параллельные грани полок;
• У – маркируют профиль с уклоном полок;
• Э – указывает на принадлежность изделий к экономичной серии;
• С – этой буквой позиционируются специальные швеллеры;
• Л – так помечаются изделия серии «легкий профиль».

И конечно надо понимать, как подобрать швеллер по нагрузке, чего большинство людей делать не умеют. Для этого необходимо произвести расчеты геометрических параметров балки и допустимой нагрузки на ее один погонный метр, рассчитать необходимый момент сопротивления профиля, максимально допустимый прогиб, сделать проверочные расчеты на прочность, жесткость и изгиб. Затем сопоставить расчеты и требования и выбрать швеллер. Чтобы подобрать и купить швеллер нужной марки, можно воспользоваться онлайн-калькуляторами, а можно обратиться к консультантам и менеджерам металлоцентров ООО «Метинвест-СМЦ», которые помогут рассчитать и подобрать правильный швеллер.

Виды швеллеров по способу изготовления

Весь сортамент швеллеров, выпускаемых металлургической промышленностью Украины, делится на две большие группы: прокат горячекатаный и изделия, полученные способом изгиба.

Выпуск этого металлопроката регламентируется техническими нормативными документами: для горячекатаного – ДСТУ 3436 и ГОСТ 8240 и для гнутого – ДСТУ 8806 и ГОСТ 8278.

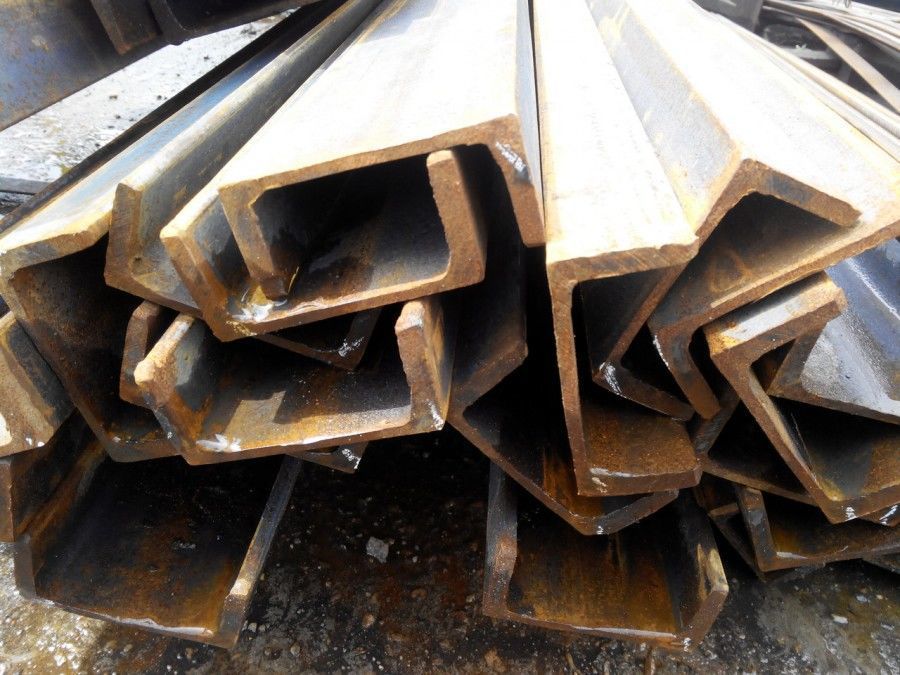

Швеллер стальной горячекатаный общего назначения

Процесс, когда стальные полуфабрикаты, нагреваемые до температуры выше фазовых превращений, проходят пластическую обработку на прокатном стане при движении между валками, называется горячей прокаткой. Ввиду того, что операция формирования профиля происходит с применением раскаленного металла, в конечном изделии не накапливаются внутренние напряжения.

Достоинства профиля, полученного горячей прокаткой, заключаются в повышенной устойчивости к изгибу, сжатию, ударным нагрузкам. И если надо выбрать швеллер для строительных работ, для создания ответственных звеньев несущих конструкций, то рекомендуем именно этот вид продукции, несмотря на то, что по стоимости это будет дороже.

Все данные о типоразмерах и их технические характеристики приведены в соответствующих таблицах государственных и международных стандартов.

В соответствии с требованиями стандартов ГОСТ и ДСТУ горячекатаный швеллер выпускается в широком сортаменте:

• 18 типоразмеров серии «У»;
• 18 типоразмеров серии «П»;
• 15 типоразмеров серии «Э»;
• 9 типоразмеров серии «Л»;
• 17 типоразмеров серии «С».

Швеллер горячекатаный специальный

Нормативы для металлопроката из этой группы разрабатываются под конкретные отраслевые запросы. Нужды той или иной отрасли промышленности, массово использующей данный металлопрокат, иногда требуют изменения формы или размеров стандартных изделий или особенный состав стали. Например, согласно:

• ДСТУ 7549/ГОСТ 21026 производят горячекатаные швеллеры с отогнутой полкой для вагонеток;
• ДСТУ 8807/ГОСТ 19425 выпускается швеллер для нужд автомобильной промышленности;
• ДСТУ 7551/ГОСТ 5267.1 изготавливаются специальные швеллеры для вагоностроения.

Стальной швеллер гнутый

Технологические нюансы производства горячекатаного проката не позволяют получить тонкую стенку профиля без значительных радиусов скругления, что иногда необходимо для уменьшения массы несущей конструкции или конструктивного элемента промышленного агрегата. Поэтому прибегают к технологии холодного профилирования, при которой процесс придания изделию конечной формы происходит на профилегибочных агрегатах либо роликовых листогибочных машинах. Исходный материал для получения гнутых швеллеров – длинные стальные полосы, материал и размеры которых зависят от требуемой формы и свойств конечного профиля. Поперечное сечение полосы преобразуется в требуемую конфигурацию под воздействием профилирующих роликов определенного типоразмера. Таким образом, получение профиля происходит без нагрева исходного материала, металл меняет форму только под силой давления. Как следствие, в гнутом швеллере присутствуют остаточные внутренние напряжения, что накладывает определенные ограничения на их использование. По этой причине их не рекомендуют применять как основные элементы конструкций или в качестве закладных деталей железобетонных конструкций.

Гнутый швеллер стальной на рынке металлопроката представлен очень широко. Его сортамент может отличаться по ширине полки, разниться размерами сечения и изготавливаться из разных марок стали. Но для всех изделий справедлива классификация по точности изготовления, детально описанная в ГОСТ 8278 и ДСТУ 8806. В маркировке изделий точность обозначается следующими буквами:

• А – высокая;
• Б – повышенная;
• В – обычная.

Преимущества швеллеров, полученных холодным профилированием:

• масса гнутых профилей меньше, чем у горячекатаных;
• демонстрируют более высокие показатели механической жесткости и прочности;
• сборка конструкций разного рода может производиться без сварки, с помощью болтовых креплений;
• высокое качество поверхности;
• разная ширина полок позволяет снизить металлоёмкость конструкций при обеспечении требуемых физико-механических характеристик, что ведет к сокращению расходов на создание объектов;
• бюджетная цена;
• при изготовлении гнутых профилей перенастройка оборудования происходит относительно быстро. Этим объясняется многообразие сортамента швеллера гнутого.

Стальной швеллер гнутый равнополочный и неравнополочный

Путём холодной прокатки получают два вида изделий – равнополочные (обе полки одинаковы) и неравнополочные (одна полка шире другой).

Размерный ряд равнополочных швеллеров (ГОСТ 8278/ДСТУ 8806):

• высота «h» – от 25 до 410 мм;
• ширина полок «b» – от 26 до 180 мм;
• толщина стенки «s» – от 2 до 8 мм.

ГОСТ 8281 регламентирует сортамент стального швеллера гнутого неравнополочного. У этого проката полки разной ширины. Такой конструктив позволяет снизить массу и металлоемкость конструкций, что часто бывает удобно и востребовано при строительстве зданий и строений с типовыми и уникальными архитектурно-проектными особенностями.

Разнополочные швеллеры также массового используются. В строительстве их применяют для изготовления перегородок, лестниц, ворот, калиток и др. В вагоностроении из них производят рамы для подвижного состава. Также они востребованы в машино- и судостроении, при изготовлении мебели, в ландшафтном дизайне и пр.

Параметры швеллера указываются в маркировке – Гн [120 х 60 х 40 х 4], где соответственно: высота – 120 мм, ширина полок – 60 мм и 40 мм, а толщина профиля – 4 мм.

Виды швеллеров по группам

По форме полок швеллеры разделяются на две большие группы – с уклоном внутренних граней и с параллельными полками. В первую группу входят только горячекатаные изделия, во вторую – горячекатаные и гнутые.

Швеллер с уклоном внутренних граней полок

Технология горячей прокатки позволяет производить П-образный прокат с уклоном граней. Такая геометрия передаёт прилагаемую нагрузку на основное тело профиля (по принципу косынки), придаёт ему более высокую устойчивость к деформации. Такие изделия в соответствии со стандартами Украины и СНГ обозначаются буквой «У» и отлично выполняют роль опорных элементов, они демонстрируют лучшие характеристики по устойчивости, жесткости, прочности.

Швеллер с параллельными гранями полок

Сортамент швеллеров, у которых отсутствует уклон внутренних плоскостей полок широко и разнообразно представлен горячекатаными и гнутыми изделиями. Они обладают всеми преимуществами П-образной балки и используются при возведении жилых домов, промышленных зданий, мостов, при создании тракторов, большегрузных автомобилей, вагонов, строительной спецтехники. Особенно хорошо они себя зарекомендовали в конструкциях, где элементы соединяются при помощи болтов. Для обозначения наличия параллельных полок в маркировке проката по стандартам Украины и СНГ используют букву «П».

Популярные типоразмеры, их характеристики, сферы применения

Размеры и характеристики наиболее популярных швеллеров приведены в таблицах, где:

• I – момент инерции;
• W – момент сопротивления;
• i – радиус инерции;
• Sx – статический момент полусечения.

Швеллер 10: размеры и характеристики

Выпускается в трех модификациях – с наклонными и параллельными полками, а также в экономичном варианте. Маркируется соответственно, как 10У, 10П, 10Э. Несмотря на то, что размер изделий одинаков, это металлопрокат с различными характеристиками и разными сферами применения. Наибольшим спросом пользуются швеллеры 10П/10У. Основная область их использования – строительство, где прокат применяется для создания второстепенных элементов несущих конструкций. Швеллеры 10Э, в большинстве своём, используются в машиностроении, станкостроении. Выпускаются данные изделия в диапазоне длин от 4 до 14 м.

Параметры и характеристики швеллера 12

Востребованность этого проката обусловлена выгодным сочетанием трех факторов – прочности, небольшого веса и ценовой доступности. Его сортамент обеспечивает металлокаркасу повышенную прочность, что дает возможность увеличить несущую нагрузку без существенного увеличения общей массы конструкции. Прокат используют в качестве несущих элементов конструкций, таких как опоры, балки, а также в качестве вспомогательных элементов при небольшой расчетной нагрузке.

Швеллер 12П имеет низкую сопротивляемость на кручение, зато высокое сопротивление сжимающим и изгибающим деформациям. Как правило, изготавливается из стали строительной обычного качества, но по согласованию с заказчиком для сложных и особых эксплуатационных условий может выпускаться из низколегированных марок стали.

Швеллер 12У – популярный конструктивный и строительный материал. Конструкционные особенности профиля, имеющего полки с уклоном, позволяют ему выдерживать усиленные нагрузки на изгиб, поэтому его широко применяют в строительной сфере и машиностроении.

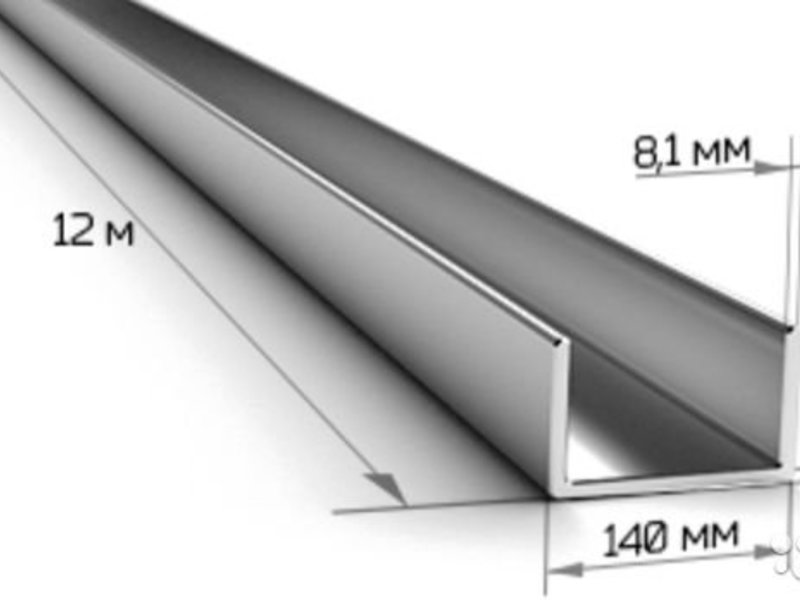

Особенности швеллера 14

Один из наиболее востребованных типоразмеров металлопроката с П-образной формой поперечного сечения. Представлен в сортаменте четырьмя видами.

Тип швеллера 14П характеризуется повышенными показателями жесткости и упругости, что позволяет использовать его для надёжных конструкций без дополнительных укрепляющих элементов, в том числе при строительстве многоэтажных зданий, при сооружении кровли, плоских и арочных перекрытий.

Серия 14У – швеллеры с уклоном полок. Представляют собой мощные стальные профили с большим запасом прочности, массово использующиеся для капитального строительства, в том числе и в зонах со сложными климатическими условиями.

Параметры			№ и серия
			14У	14П	14Э	14Л
h, мм			140	140	140	140
b, мм			58	58	58	32
s, мм			4,9	4,9	4,6	3,2
t, мм			8,1	8,1	8,1	5,6
R, мм (не более)			8	8	10	7
r, мм (не более)			3	4,5	3	—
Площадь поперечного сечения F (см²)			15,6	15,6	15,41	7,57
Масса 1 м (кг)			12,3	12,3	12,15	май. 94
Справочные значения для осей	Х-Х	I_x, см⁴	491	493	495,7	212,94
		W_x, см³	70,2	70,4	70,81	30,42
		I_x, см	5,6	5,61	5,67	5,31
		S_x, см3	40,8	40,9	40,96	18,23
	Y-Y	I_y, см⁴	45,4	51,5	51,76	6,55
		W_y, см³	11	12,9	13,13	2,7
		I_y, см	1,7	1,81	1,833	0,93
Х_0, см			1,67	1,82	1,86	0,78

Швеллер 16: характеристики и сферы использования

Благодаря наклонным полкам и геометрическим размерам швеллер 16У характеризуется выносливостью к вертикальным нагрузкам, что позволяет использовать его при строительстве объектов различного гражданского и промышленного назначения, расположенных на территориях с повышенной сейсмической активностью и к которым предъявляют повышенные требования надежности и безопасности. Также применяется для строительства сооружений с вибрационной нагрузкой (мосты, промышленные помещения, маршевые и винтовые лестницы и пр.).

Гнутый швеллер 16П не предназначен для таких ответственных конструкций. Он применяется для каркасов под облицовку, для внутренних простенков и для производства технических средств.

В судостроении, машиностроении применяется облегченный вид профиля – швеллер 16Л.

Швеллер 18: параметры и области использования

Швеллер 18 приобретают для конструкций из металла, подверженных воздействию высоких осевых нагрузок (устойчив к изгибающим нагрузкам). Используют его для строительства мостовых опор, высоких колонн, длинномерных стальных конструкций, для опор рекламных билбордов, для придания устойчивости сооружениям.

Швеллер 20: размеры, характеристики, применение

Универсальное изделие. Прочный, надежный и экономичный вид проката, который используется не только для возведения металлоконструкций промышленных и гражданских сооружений, свайно-ростверковых фундаментов, арочных перекрытий, но и в строительстве мостов, тоннелей, в производстве вагонов, тракторов, строительной тяжелой техники.

Заключение

В настоящее время швеллеры – по-настоящему незаменимый материал. Широкий выбор типоразмеров и марок позволяет использовать их буквально во всех областях промышленности и строительства.

Анализируя параметры и характеристики самых популярных марок швеллеров, приведенных выше, можно сделать вывод: чем больше высота профиля и толщина его полок, тем выше его эксплуатационные свойства (прочность, устойчивость к сжатию, изгибу). Соответственно, тем сложнее возможные условия их применения (по характеру и динамике нагрузки, перепадам температур, агрессивности среды). Например, если швеллер 10 в строительстве применяется в качестве вспомогательного элемента конструкции, то швеллер 20 способен выполнять роль главного несущего элемента.

ООО «Метинвест-СМЦ» реализует горячекатаные и гнутые швеллеры всех типоразмеров. Обращайтесь по указанным на сайте телефонам или заполните форму обратной связи, и наши менеджеры вам перезвонят. Мы поможем правильно подобрать и купить металлопрокат наиболее подходящий для вас и минимизировать затраты.

Как измеряется швеллер — The-master.

ru

Швеллер виды и размеры – Швеллер – таблица размеров, сортамент по ГОСТ

alexxlab | 07.05.2018 | 0 | Вопросы и ответы

характеристики, размеры и вес по ГОСТ

Швеллер – популярный строительный материал. Его широко используют в ряде отраслей производства. Швеллер дает возможность возводить конструкции, которые способны выдерживать существенные нагрузки. Однако для того, чтобы конструкция могла выполнять свои функции, нужно точно знать собственный вес швеллера: это позволяет просчитать как параметры фундамента под нее, так и комплектацию самого сооружения.

Вес швеллера позволяет просчитать параметры

Требования, предъявляемые к материалу, изложены в ГОСТ 8240-89, а также в ГОСТ 8240-97. Таблицы, содержащие нужные данные, приведены ниже.

Виды швеллера

Элементы выполняются в нескольких видах, имеющие разные формы, размеры, а соответственно, и массу. Швеллер разделяют на такие категории.

• У. Профиль имеет полки с уклоном на внутренних гранях.
• П. Балки, у которых грани параллельны. Бывают нескольких разновидностей, в том числе экономичные и легкие.
• С – специфические.

Факторы, влияющие на массу профиля

Вес швеллера зависит от нескольких параметров.

• Высота стенок. Она может колебаться между 40 и 160 мм.
• Толщина стенок. Меняется в пределах 2-6 мм.
• Материал, из которого выполнен швеллер. Чаще всего элементы изготавливаются из стали, но могут быть произведены и из алюминия. В этом случае масса профиля будет в несколько раз меньше, чем стального с идентичными параметрами.

Швеллера из алюминия весьма интересны в тех случаях, когда речь идет о ненагруженных конструкциях. Такой профиль привлекателен не только малой массой, но и возможностью штамповки, а также антикоррозийной стойкостью, вследствие чего отпадает необходимость дополнительной обработки конструкции.

Стальные швеллера

Однако чаще все же применяются стальные швеллера, как более экономичные (их стоимость гораздо ниже) и способные вынести большие нагрузки.

Уточнения к таблицам

При составлении таблиц разработчики использовали следующие условные обозначения.

Масса и габариты горячекатаного профиля, имеющего внутренний уклон, согласно ГОСТ 8240-97 должны соответствовать следующим параметрам.

Когда речь идет о балках, оснащенных параллельными полками, их масса в зависимости от вида швеллера, должна соответствовать таким цифрам.

При использовании гнутых равнополочных балок из стали ориентироваться следует на ГОСТ 8247-83. Он регламентирует следующие соотношения размеров и веса.

Уточнения к ГОСТам

По нормативным требованиям швеллер выпускают длиной, колеблющейся между 4 и 12 м. Однако по персональному запросу потребителя может быть изготовлены балки большей длины.

Масса швеллера может отклоняться от данных, приведенных в таблицах. Однако отклонения строго регламентированы:

• превышение веса не должно быть больше 3 %;
• максимальная недостача массы – 5%.

Для швеллеров с внутренним уклоном полок он должен укладываться в рамки 4-10. По желанию потребителя уклон может быть выполнен несколько другим. При этом, чтобы не нарушалась функциональность профиля, следует придерживаться таких указаний:

• при высоте швеллера меньшей или равной 300 мм максимальный уклон составляет 8 %;
• при высоте балки больше 300 мм максимально допустимый уклон равняется 5 %.

Видео:

viascio.ru

Вес и размеры швеллеров :: SYL.ru

Швеллер — это одно из широко распространенных изделий металлопроката, которое представляет собой металлический профиль с П-образным по форме сечением. Используется для придания устойчивости и жесткости конструкциям. Вес и размеры швеллеров могут быть разными.

Область применения

Сегодня сфера использования такого вида металлопроката довольно обширна. Швеллер используют не только при строительных работах, но и в промышленности, станкостроении. Также нередко данное изделие применяется в машиностроении. Определенные типы швеллера позволяют собирать без применения сварки очень сложные металлоконструкции, что заметно сокращает срок их монтажа.

Кроме того, материал используют для армирования стен, возведения перекрытий, создания направляющих для грузоподъемников, водо- и газопроводов и пр.

Типы швеллеров

Сегодня российский строительный рынок предлагает более нескольких десятков разных видов швеллеров.

К наиболее распространенным, популярным и востребованным относятся такие типы материалов:

• из горячекатаной стали;
• специальный стальной;
• швеллер гнутый равнополочный;
• гнутый стальной неравнополочный.

Швеллеры из горячекатаной стали

Данный тип материалов изготавливают согласно всем указанным в ГОСТ 8240-89 требованиям из специальной стали, обладающей хорошей устойчивостью к достаточно низким температурам (почти до -71°С). Достигается это благодаря малому содержанию марганца и углерода. Такой швеллер рационально использовать в условиях, где прочие марки стали могут становиться очень хрупкими. Широко применяется на Крайнем Севере. Размеры швеллеров из горячекатаной стали следующие: высота полок варьируется в пределе от 50 до 400 мм, а их ширина — от 30 до 115 мм. Нужно отметить, что производятся изделия, у которых грани внутренних полок имеют уклон. Кроме того, внутренние грани могут быть параллельными друг к другу.

Швеллеры специальные стальные

Такой швеллер (ГОСТ 19425-74) используется в основном в машиностроении. Длина изделий варьируется от 4 до 13 метров.

Швеллеры гнутые

Гнутый швеллер подразделяется на 2 подвида: равнополочный и неравнополочный. Производство первого осуществляется с учетом требований ГОСТ 8278-83 на специальном профилегибочном оборудовании. При изготовлении используется холоднокатаная или горячекатаная сталь.

Гнутый неравнополочный изготавливается согласно требованиям ГОСТ 8281-80 на профилегибочном оборудовании из горячекатаной и холоднотянутой стали.

Швеллер гнутый в большинстве случаев используется на начальном этапе строительства (при возведении основы зданий).

Маркировка

Маркируется изделие при помощи цифр и буквенных обозначений. Например, 12У, 18П, где буква – форма и размеры швеллеров, цифры указывают на то, какое между наружными гранями данного изделия расстояние. Среди букв наиболее часто встречаются:

«У» — уклон внутренних граней;

«П» — означает, что у изделия параллельные грани полок;

«С» – обозначают специальный швеллер;

«Э» – это экономичные изделия с параллельными гранями полок;

«Л» – легкие серии изделий, имеющих параллельные грани.

Вес и размеры швеллеров

Вес изделий может варьироваться в зависимости от ряда факторов:

• толщины основы;
• ширины основы;
• высоты граней полок;
• длины изделия;
• плотности, зависящей от материала изготовления изделий.

Размеры швеллеров разные: высота граней под уклоном или полок параллельных может составлять от 50 до 400 мм, толщина стенок основания варьируется в пределе от 4 до 15 мм.

Стандартная максимальная длина равняется 12 метрам, однако по согласованию заказчика и поставщика возможно изготовление более длинных изделий.

Вес швеллера может быть разным. В зависимости от способа производства применяются различные формулы расчета 1 п/м изделий.

www.syl.ru

виды, номер, марка и размеры

Маркировка и обозначение швеллера в соответствии с ГОСТ 8240

Высота профиля швеллера примерно в 1,5-3,5 раза больше ширины. Форма его сечения обеспечивает ему высокие показатели жесткости. Это позволяет использовать данный вид проката в тяжелом машиностроении и строительстве, в основном, для изготовления ответственных металлоконструкций, в качестве несущих элементов перекрытия, каркасов зданий и сооружений. Кроме того, многие марки швеллеров применяют в автомобилестроении, вагоностроении, для изготовления опор, ограждений, ворот, в декоративных целях.

Геометрические параметры и размеры швеллеров серии П (с параллельными гранями) и серии У (с уклоном внутренних граней) совпадают, основное отличие только в радиусах закругления полок.

Ключевой параметр в маркировке и обозначении — высота. Номер швеллера = Высота в мм / 10, или, по-другому, равен высоте швеллера в см.

Виды швеллеров – классификация, стандарты

По способу производства швеллер подразделяется на гнутый и горячекатаный профиль. Гнутый профиль получается методом холодного профилирования из стальной листовой заготовки (штрипса). В свою очередь гнутый швеллер может быть равнополочным и неравнополочным.

ГОСТ 8278-83 регламентирует сортамент и предельные отклонения гнутого стального равнополочного швеллера. По требованиям данного документа размеры швеллера могут находиться в интервале от 25х26 до 410х65 толщиной от 2 до 20 мм. Длина гнутого профиля, который изготавливается из углеродистых, низколегированных сталей, может иметь значение от 3 до 12 м.

ГОСТ 8281-80 содержит сортамент и величину предельных отклонений гнутого стального неравнополочного швеллера, который изготавливается из марок обыкновенного качества и качественных углеродистых сталей, а также низколегированных марок. Размеры профиля согласно данному документу лежат в диапазоне от 32х22х12 до 300х80х40, толщиной от 2 до 10 мм. Мерная длина данного профиля имеет значение 4-11,8 метров.

ГОСТ 8240-97 содержит сортамент, классификацию и предельные отклонения размеров горячекатаного швеллера общего и специального назначения. Профиль данной групп может быть высотой 50 — 400 мм. Номер швеллера отражает высоту сечения, выраженную в сантиметрах. Согласно указанному стандарту поперечное сечение швеллера может иметь 2 типа профиля: 1) с уклоном граней (серии У и С), 2) с параллельными гранями (серии П, Э и Л). Ширина профиля соответствует ширине полки и может принимать значение 32-115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля.

Также существуют и узкоспециализированные виды швеллеров. Их форма и размеры регулируются соответствующими стандартами.

ГОСТ 21026-75 стандартизирует прокат с отогнутой полкой, которые используются для производства вагонеток. Они имеют всего 2 типоразмера СП-10 и СП-12. ГОСТ 5267.1-90 содержит размеры и справочные характеристики швеллеров горячекатаных для вагоностроения. Номер швеллера по требованиям данного стандарта может принимать значения от 8В до 30В-2. ГОСТ 5422-73 содержит размеры профилей горячекатаных, предназначенных для тракторов. Согласно стандарту профиль №5 – соответствует швеллеру 24Т, а профиль №6 – 18Т.

Как правильно расшифровать условное обозначение швеллера

Вид условного обозначения швеллера зависит от его типа (ГОСТ) и материала из которого он изготовлен. К примеру, швеллер 30П обычной точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы имеет следующее обозначение:

• • Швеллер 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Тот же профиль из стали 09Г2С повышенной точности прокатки, класса прочности 345 обозначается:

• • Швеллер 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89

Гнутый равнополочный швеллер размером 300х80х6 точности профилирования А (высокой), из штрипса повышенной Б точности прокатки, второй категории из стали Ст3сп обозначается:

• • Швеллер А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76

apex-metal.ru

Швеллер – виды, их особенности, области применения

Швеллер – металлоизделие П-образного сечения, изготовленное способами прокатки или гибки. Швеллеры представлены меньшим ассортиментом, по сравнению с угловым прокатом. Но предлагаемого сортамента вполне достаточно для реализации большинства инженерных решений. Основная область применения швеллера – крупногабаритные стержневые конструкции колонн, прогонов крыш, мостов.

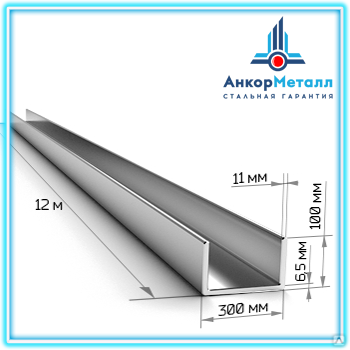

Геометрические параметры П-образного профиля

Размерные параметры швеллера определяются номером, который равен высоте (расстоянию между наружными гранями), определённой в сантиметрах. Прочие размеры установлены ГОСТом и представлены в справочных таблицах.

Внимание! Существует общее условиевыбора швеллера (и других сечений балки) для конкретной инженерной задачи. Если расчётные параметры изделия уступают свойствам ближайшего стандартного варианта менее чем на 5%, то выбирают именно этот номер. Если более 5%, то предпочтение отдают следующему номеру.

П-образный профиль изготавливают двумя способами – горячей прокаткой и гибкой.

Горячекатаный стальной швеллер – основные характеристики и сферы использования

Швеллер стальной горячекатаный – фасонный прокат, способный придавать особую прочность строительным конструкциям. П-образная форма обеспечивает устойчивость изделий к осевым усилиям и боковым деформациям, поэтому такая продукция незаменима в мостостроении и других производствах, испытывающих серьёзные нагрузки.

По точности размерных параметров выделяют три группы:

• А – высокой;
• Б – повышенной;
• В – обычной.

Изделия категорий Б и В относятся к продукции высшей категории качества.

Горячекатаный швеллер изготавливают с полками, внутренние поверхности которых находятся параллельно друг к другу или с уклоном. Помимо обычных изделий с параллельными внутренними гранями, выпускают изделия лёгкой и экономичной серий.

Внимание! Для изготовления конструкций, предназначенных для работы под большими нагрузками, используют швеллеры с наклонными внутренними гранями. Уклон поверхностей может составлять 4-10%.

Специальный швеллер выпускают для автомобилестроения и производства вагонов. Такие изделия разделяют на два класса: А – высокой прочности и В – обычной. Класс прочности определяется точностью прокатки.

Высота горячекатаного швеллера обычного и специального назначения колеблется в пределах 50-400 мм, ширина полки – 32-115 мм, длина изделия – 4-12 м. По требованию заказчика могут поставляться отрезки длиной более 12 м.

Гнутый швеллер – заготовки для производства и основные свойства

Этот вид П-образного профиля изготавливается из листовой горяче- или холоднокатаной стали обыкновенного качества, качественной конструкционной, низколегированной стали. Оборудование – профилегибочные станки. Размеры гнутого швеллера определяются так же, как и горячекатаного, – номерами. Разновидности продукции – равнополочная и неравнополочная.

Отличия гнутого швеллера от горячекатаного:

• Визуальная характеристика – скругление наружных углов.
• Преимуществом гнутых изделий является исправление дефектов заготовки при обработке на профилегибочных станках. Это исключает потребность в последующей обработке продукции, например, снятии фасок.
• Гнутый швеллер – более дешёвый и меньший по весу вариант, по сравнению с горячекатаными изделиями.

Сферы использования гнутого швеллера

Прочностные характеристики П-образных изделий, полученных способом гибки, уступают аналогичным параметрам горячекатаной продукции. Поэтому гнутый швеллер не применяют при устройстве несущих элементов, планируемых для эксплуатации в условиях серьёзных нагрузок.

В каких ситуациях применяют гнутый швеллер:

• В стальных каркасах в роли дополнительных усиливающих деталей.
• В мероприятиях по реконструкции объектов жилого и промышленного использования. Такие изделия позволяют снизить нагрузку на фундамент.
• В отделочных работах. Например, для создания перегородок в жилых строениях, офисах, производственных помещениях.
• В производстве рамных конструкций в автомобиле- и вагоностроении. Наиболее часто – для изготовления несущих рам грузовых автомобилей, строительной и дорожной техники.

Тип швеллера и его номер определяют только по результатам расчётов, произведенных специалистом. Неправильный выбор размерных и прочностных характеристик может стать причиной снижения надёжности конструкции.

www.navigator-beton.ru

Сортамент швеллеров стальных: таблицы, ГОСТ

При создании несущих конструкций довольно часто применяется швеллер. Этот материал представлен П-образным профилем, который изготавливается из различных сталей. Классификация проводится по достаточно большому количеству различных признаков. Сортамент швеллеров представлен таблицей соотношения основных характеристик.

Сортамент швеллера

Госстандарт сортамента (ГОСТ 8240-97 или ГОСТ 8240-89) позволяет контролировать качество поставляемых строительных материалов. Стоит учитывать, что подобный материал, изготавливаемый из различных марок стали, применяется для создания ответственных несущих конструкций, а значит его заявленные характеристики должны соответствовать реальным.

Основные характеристики швеллеров

При выборе рассматриваемого строительного материала следует уделить внимание специальным таблицам, которые существенно упрощают поставленную задачу. Швеллеры, размеры которых в таблицах зачастую указываются в миллиметрах, характеризуются:

1. Длина материла зачастую не указывается в таблицах. Это связано с тем, что подобный показатель может варьироваться в достаточно большом диапазоне.
2. Больше всего внимания уделяется уклону внутренних граней и другим показателям. Примером можно назвать толщину стенок и полок, радиус внутреннего закругления, площадь поверхности поперечного сечения. Для того чтобы разобраться с основными табличными данными следует рассмотреть поперечное сечение, по которому указывается и ширина швеллера.
3. Важной характеристикой является вес одного погонного метра. Стальной швеллер предназначен для создания несущей конструкции, но нагрузка будет оказываться и на основание. Для того чтобы рассчитать нагрузку учитывается вес одного погонного метра.
4. Указывается и марка стали. От типа применяемого материала зависят многие физико-механические качества: твердость поверхности, устойчивость к воздействию нагрузки, коррозионная стойкость и многие другие.

Скачать ГОСТ 8240-97

Основные технические характеристики позволяют подобрать наиболее подходящий строительный материал. Стандартные типоразмеры существенно упрощают процесс проектирования, так как можно рассчитать требуемое количество несущих элементов, максимально допустимую нагрузку и многие другие параметры. Создание сортамента было проведено по причине того, что металлический швеллер получил самое широкое распространение и применяется во многих отраслях промышленности. Размеры швеллеров по ГОСТ соблюдают практически все производители, что существенно упрощает процесс выбора.

Область применения

Основным показателем, который характеризует строительный швеллер, можно считать высокую осевую прочность на изгиб. Кроме этого, швеллер уголок имеет относительно невысокую массу и высокий показатель прочности. Эти качества определили широкое распространение строительного материала в самых различных сферах:

1. Автомобилестроение. При создании грузовых автомобилей довольно часто применяется рассматриваемый материал для усиления несущей конструкции.
2. Производственные площадки по выпуску рам и переносных несущих конструкций.
3. При строительстве сооружения для получения каркаса, пандусов или перекрытий.Балка хорошо справляется с возникающей поперечной или осевой нагрузкой, может существенно повысить прочность перекрытий.
4. При создании перекрытий больших пролетов, создании стен.
5. В качестве элемента, усиливающего бетонную конструкцию.

Рассматриваемый материал характеризуется тем, что отлично справляется с осевыми и несущими нагрузками, при применении определенных сплавов он не реагирует на воздействие окружающей среды и имеет относительно небольшой вес.

Классификация швеллеров

Рассматривая различные виды швеллеров, следует отметить, что при их изготовлении могут применяться различные материалы: углеродистая, низколегированная, качественная холоднокатаная стали.

По способу изготовления выделяют следующие виды:

1. горячекатаный;
2. специальные;
3. равнополочный;
4. неравнополочный.

Типы швеллеров

Швеллер специальный обладает необычной формой и может применяться в самых различных отраслях промышленности, к примеру, в машиностроении. Также есть швеллер усиленный, рассчитанный на высокую нагрузку. Бюджетным предложением назовем вариант с обычной прочностью.

Все типы швеллеров классифицируются по форме конструкции:

1. т-образный;
2. н-образный;
3. квадратная или прямоугольная форма основания.

П-образный швеллер

Н-образный швеллер

П-образный швеллер

Вес швеллера, таблица указывается в справочной документации, также может варьировать в достаточно большом диапазоне. Не стоит забывать о том, что масса строительного швеллера учитывается при проведении расчетов на момент проектирования сооружения или конструкции. Она зависит не только от размеров материала, но и удельной плотности применяемой стали при изготовлении.

Швеллер с наклонными гранями полок

Полка строительного швеллера предназначена для принятия части нагрузки и ее распределения. К особенностям подобного варианта исполнения можно отнести нижеприведенные моменты:

1. При изготовлении в качестве стандарта используется ГОСТ 8240-97.
2. Уклон противоположных полок может составлять от 4% до 10%.
3. При маркировке указывается буква «У».

Сортамент швеллеров с наклонными гранями полок

Важным параметром, которым обладает швеллер строительный с уклоном внутренних граней полок, можно назвать расстояние между полками, указываемое в сантиметрах.

Швеллер с параллельными гранями полок

Полка швеллера может быть расположена под прямым углом относительно основания. Встречается швеллер с параллельными гранями полок довольно часто, так как он прост в производстве. Особенностями назовем следующие моменты:

1. Грани расположены параллельно.
2. Радиус закругления есть, но он значительно ниже, чем у варианта с параллельным расположением граней.

Сортамент швеллеров с параллельными гранями полок

Строительные швеллеры с параллельными гранями полок могут быть обычной или высокой точности.

Гнутый швеллер

Гнутый швеллер, размеры которого могут варьироваться в большом диапазоне, делится на две основные категории:

1. равнополочный;
2. неравнополочный.

Вес швеллера гнутого типа можно определить по таблице.

Равнополочный вариант исполнения изготавливается при применении трубных станков. В качестве основы может использоваться углеродистая сталь высокого или обыкновенного качества. Для изготовления второго типа рассматриваемого материала применяется профилегибочные санки. Довольно часто при маркировке указываются цифры, которые определяют расстояние между полками.

Маркировка

Маркировка швеллера проводится с использованием букв и цифр:

1. П — марка швеллера с параллельным расположение полок друг относительно друга.
2. У–указывает на строительный материал с полками, расположенными под углом.
3. Л – обозначение варианта исполнения легкого типа с параллельным расположением полок.
4. С – изделия специального предназначения.
5. Э – экономичные варианты исполнения.

При расшифровке следует учитывать цифры, которые стоят перед буквой. Они предназначены для определения расстояния между боковыми частями.

На чертеже и в другой технической документации можно встретить дополнительные буквы в маркировке. Они предназначены для указания точности:

1. А – высокий.
2. Б – повышенный.
3. В – обычный.

Зарубежные производители могут применять иные стандарты по маркировке рассматриваемого строительного материала.

На момент изготовления сырье делится на несколько заготовок, длина которых может составлять от 4 до 12 метров в длину. После этого проводится деление на меньшие заготовки мерной, кратной мерной или немерной длины. При производстве может соблюдаться различная степень точности.

Рекомендации по выбору

При выборе следует учитывать параметры строительного швеллера, а также тип используемого металла при изготовлении. К другим рекомендациям отнесем нижеприведенные моменты:

1. Следует приобретать материал только у проверенного производителя, который соблюдает установленные стандарты в ГОСТ.
2. Поверхность материала не должна иметь каких-либо дефектов.
3. Незначительная коррозия на поверхности допускается. Однако стоит учитывать, что при использовании материала придется ее удалить и покрыть поверхность защитным веществом.
4. С увеличением размеров увеличивается и объем используемого материала, а также его вес.

Размеры швеллер может иметь самые различные. Применяя маркировку и специальные таблицы можно определить основные характеристики материала. Сортамент предоставляет просто огромный выбор рассматриваемого строительного материала.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Стальной швеллер 8, 10, 12, 14, 16, 20: производство, размеры, вес, цена

Каждый возводимый дом, вне зависимости от этажности, должен выдерживать определенную нагрузку, в которую входит масса всех строительных материалов. Для укрепления здания, обеспечения необходимой прочности стен и всей конструкции в подавляющем большинстве случаев применяют швеллер различного типа.

Швеллер — стандартный профиль конструктивных элементов, изготовленных из металлопроката с типовыми «П», «Н» и «Т»-образными сечениями. Используется в качестве основы опорной конструкции в гражданском и промышленном строительстве, машиностроении и других отраслях производства. Изготавливается в соответствии с ГОСТ 8278-83 «Швеллеры стальные гнутые равнополочные».

Разновидности металлопроката

Для высотных коттеджей швеллер играет очень важную роль несущего каркаса, отвечающего за прочность, безопасность конструкции. Несмотря на вес швеллера 10, 15 и других применяемых модификаций, стройматериал способен не повышать нагрузку на фундамент, поскольку имеет форму сложного сечения, распределяющую вес равномерно на все опорные системы. Данный вариант отличается небольшой стоимостью из-за минимального расхода стальных сплавов. Благодаря универсальной форме, изделие усиливает сопротивление балок уходящих на изгиб или растяжение.

Наиболее востребованными считаются три типа материала:

• • П-образной;

• • Н-образной;

• • Т-образной формы.

В первом случае модификация подразделяется по типу проката – холодного и горячего, второй вариант производится только горячепрокатного вида, третий используется для сбора Н-образного изделия или по отдельности.

Швеллер, ГОСТ 2879-88 ПП-профиль

Модификация, изготовленная по образу буквы «П» считается серийной и, исходя из способа производства, может обладать несколькими серийными подвидами. Профили горячего проката отличаются острыми углами двух параллельных полок, соединенных меду собой средней частью элемента. Полки одних модификаций, таких как швеллер 10п, располагаются строго на одном расстоянии параллельно друг другу, в других присутствует небольшой уклон во внутреннюю область профиля.

Подвиды П-образного изделия отличаются значением точности прокатки горячего или холодного типа:

• • А – высокоточная серия прокатки;

• • Б – средняя точность;

• • В – стандартная прокатка.

Стройматериал серии Б, B — категория лучшего качества, соответствующего европейским стандартам. К изделиям холодного проката относятся швеллеры стальные гнутые или, как их еще называют – равнополочные. Профиля подобного рода не обладают острыми углами, вместо них присутствуют плавные изгибы. Можно купить швеллер гнутый в специализированном магазине, однако многие строители изготовляют материал своими руками из горячекатаной пластины. Для выполнения задачи необходимо использовать специальное устройство – листогиб, в качестве основы – лист горячего проката.

Швеллер гнутый

Главным преимуществом гнутого элемента считается возможность быстрого исправления дефектов металлических заготовок при обработке на листогибочных станках. Также элемент считается более бюджетным вариантом.

Н-образный швеллер

Н-образный металлический элемент обладает несколькими разновидностями расположения стенок: параллельно и под определенным углом. Состоит он из сплава алюминия, чугуна, углеродистого и низколегированного стального стройматериала. Соответствует горячепрокатный швеллер ГОСТу по всем параметрам и по составу определенных химических компонентов.

ВИДЕО: Швеллер горячекатаный: ГОСТы, размеры, вес, цена

Основные типы и модификации стального швеллера

Каждый вышеперечисленный прокатный продукт обладает широким сортаментом, благодаря которому можно подобрать необходимое изделие не сделав ошибку. Перед этим следует точно определиться с вариантом формы стройматериала, который впоследствии будет применяться для возведения сооружения. Для данных задач производители создали специальные маркировочные обозначения, в которые входят буквенные символы и несколько цифровых обозначений, осведомляющих потребителей краткими техническими характеристиками.

• • Символ «П» обозначает точное параллельное расположение направляющих стальных полок;

• • «У» — говорит о небольшом уклоне под определенный угол.

Специалисты рекомендуют обращать внимание и на цифровую маркировку, следующую после букв. Числовые обозначения сообщают точное внутреннее расстояние между направляющими. Например, идентификатор швеллер 20 имеет расхождение между двумя конечными полками 20 мм.

Исходя из значений таблицы, можно определить зависимость веса погонного метра изделия и его ширины.

Также изделие помечается индивидуальной маркировкой:

• • «С» – специальный материал, произведенный на заказ под определенные параметры, вне зависимости от стандартизированных шаблонов.

• • «Л» – легкие профиля, не предназначенные для выполнения опорной функции массивных сооружений, используются исключительно в строениях с легкой нагрузкой.

• • Э – экономичный вариант, при изготовлении которого применяется минимальное количество стального сплава в целях удешевления изделия. В результате получается профиль с тонкими полками, несоответствующими стандартным параметрам.

Профили имеют три категории размерного яда: мерный размер, кратный мерному, немерная длина. В первых двух характеристиках отсутствуют какие-либо отклонения по длине, превышающие 4 см в вариациях с габаритами в 2-8 м. Немерные не имеют подобные критерии и выпускаются при стандартных размерах — 2-12 метров.

Где применяют стальной швеллер

Металлопрокат в первую очередь предназначается для выполнения функции балок перекрытий, усилительной конструкции подъездных ступеней, возведения прочных каркасных сооружений и армированных поясов домов.

Швеллер применяется практически во всех сферах, но особенно он востребован в строительстве. На фото — укрепление несущих конструкций изделиями с П-сечением

Следует помнить, что для выполнения какой-либо строительной работы, требующей купить швеллер 10 или другой серии, существуют определенные модификации с соответствующими техническими характеристиками и сплавами.

Для укрепления несущих стен или улучшения прочности перекрытий, специалисты рекомендуют применять  стальные изделия горячего типа проката, поскольку материалы, состоящие из черного металла, при больших нагрузках быстро разрушаются.

Гнутые профили обладают легкой конструкцией, поэтому предназначаются для создания простых сооружений с минимальной степенью нагрузки. К примеру, для построения декоративных устройств, коммуникационных установок или использования в качестве движущих механических элементов и предметов.

Швеллер алюминиевый используется для облегченный конструкций

Продукт, изготовленный из алюминиевого сплава, который получается в результате штампового прессования, послужит отличным основанием для легких сооружений, где будет применяться в виде стыковочной детали разнообразных блоков. Широко используется в процессе установки гипсокартона для улучшения шумоизоляции, утепления стен квартиры, облицовки внешнего фасада сайдингом и другими отделочными стройматериалами.

При приобретении материала пользователь уже предполагает его последующее применение, остается только сориентироваться в цифровых обозначениях. Металлические продукты, обладающие меньшими по значению цифры – до 8, зачастую применяются в качестве уголков, с символикой 10, 12, выпускающиеся без дополнительной термостатной обработки подходят для армирования, швеллер 12П – используется для небольших мостов, перегородок с малыми нагрузками. Все значения, следующие после швеллер 20, предназначаются уже для более тяжелых каркасных сооружений.

ВИДЕО: Крепление профиля на швеллер

nagdak.ru

Швеллер 10 размеры — sovetskyfilm.ru

Швеллер – незаменимый материал во многих сферах человеческой деятельности. Швеллер используют повсюду, начиная от тяжелой промышленности и заканчивая строительством. Он широко используется в машиностроении, для чего выделили отдельный вид этого изделия, для лучшей интеграции металлопроката в индустрию.
Производится несколько десятков видов швеллера:
*Швеллер из горячекатаной стали (ГОСТ 8240-89). Эти швеллеры характеризуются высотой полок от 50 до 400 мм и шириной от 30 до 115 мм. Они бывают с уклоном внутренних граней полок либо с параллельными гранями.
*Швеллер специальный стальной (ГОСТ 19425-74). Такие швеллеры широко применяются в автомобильной промышленности. Длина специального швеллера – от 4 до 13 м;
*Швеллер гнутый равнополочный стальной (ГОСТ 8278-83). Производство этих швеллеров осуществляется на профилегибочных станках из горяче- и холоднокатаной стали;
*Швеллер гнутый неравнополочный стальной (ГОСТ 8281-80). Производство этих швеллеров также осуществляется на профилегибочных станках.
По форме и размерам швеллер изготовляют:
У – с уклоном внутренних граней полок;
П – с параллельными гранями полок;
Э – экономичные с параллельными гранями полок;
Л – легкой серии с параллельными гранями полок;
С – специальные.

Масса швеллера горячекатаного с внутренним уклоном граней полок (ГОСТ8240-97)

с уклоном граней

Масса 1 м вычислена по номинальным размерам, плотность стали принята равной 7,85 г/см 3 .

Масса швеллера гнутого равнополочного (ГОСТ 8278-83)

* — размеры не рекомендуемые для новых разработок.

Масса швеллера гнутого неравнополочного (ГОСТ8281 — 80)

Швеллер 10 размеры. Открытый справочник в помощь металлоторгующим организациям и конечным потребителям.

Швеллер – широко применяемое в строительстве и машиностроении изделие металлопроката с П-образным сечением.

Благодаря особенностям внешнего конструктива, швеллер является незаменимым элементом при сооружении несущих опор, перегородок, перекрытий, мостов и др.

Основные классы швеллеров

Строительными нормативами швеллера делятся на несколько классов, самые распространенные из них, пользующиеся наибольшей универсальностью – швеллеры с буквенной маркировкой «П» и «У»:

• Швеллер «П» (с параллельными гранями) — самый популярный и наиболее применяемый в строительстве тип швеллера. Применяется при строительстве дверных проемов, перегородок, возведении фундамента. Благодаря особенностям сечения гармонично сочетаем с кирпичной кладкой;
• Швеллер «У» (с уклонными вовнутрь гранями) – не менее популярный металлопрокат.

Выделяют и отдельные подклассы швеллеров:

• Швеллер «Э» (экономичный) – экономичная серия швеллеров изготавливается с толщиной меньшей, чем установлено стандартами. Это решение обычно призвано уменьшить общий вес металлоконструкций. При строительстве ответственных строений не применяются;
• Швеллер «С» (специальный) – подобная маркировка наносится при изготовлении индивидуальных заказов, выходящих за рамки стандартов;
• Швеллер «Л» (легкий, облегченный) – облегченный швеллер, полностью подобный тому, который имеет маркировку «П», с той лишь разницей, что не применяется для тяжеловесных, ответственных строений.

Размерные характеристики

Ниже приведена таблица швеллеров размер которых нормируется ГОСТом 8240-97.

Таблица швеллеров размер (горячекатный стальной уклонный швеллер) (1)

Номер швеллера (N)

Основные размерные характеристики, мм

Компания ООО «Москомплект» — один из ведущих производителей и поставщиков изделий металлопроката в Москве и МО. Обратившись в нашу компанию, вы можете рассчитывать на качественный товар и услуги по демократичным ценам. Кроме того, наши менеджеры проконсультируют вас по всем сопутствующим, в том числе индивидуального характера, вопросам по любой строительной тематике.

Поделиться с друзьями:

• Профнастил для забора
• Гладкая арматура
• Решетки на окна
• Кованые решетки на окна

МосКомплект © 2017 moskomplekt.ru

Абсолютно все предприятия, которые занимаются изготовлением строительных деталей, должны придерживаться общепринятых стандартов. Производство швеллеров не является исключением. Его сортамент очень широк и каждый профиль предназначен для определенного использования.

Прежде чем говорить о конкретном швеллере, необходимо понять, что такое швеллер. Швеллер это специальное металлическое изделие, которое в огромном количестве используется в строительстве для придания большей прочности каркасам и сооружениям. На следующем фото можно более детально рассмотреть швеллер.

Швеллер 10 популярен среди многих сфер производства:

1. В строительстве, как укрепление и возведение конструкций из бетона. Так же швеллер 10 мм усиливает жесткость сооружений и делает их более устойчивыми.
2. Машиностроение.
3. Станкостроение.
4. Тяжелая промышленность.

Швеллер 10 мм позволяет укреплять конструкции из металла, делая их безопасными. Так же может использоваться в качестве главного вида несущего каркаса, для создания опор. Изделие может быть использовано, как отдельная деталь либо же при помощи сварки собирается в одно сооружение.

Производство швеллеров

В настоящее время изготовлением швеллеров занимаются множество предприятий согласно ГОСТ 8240-97. Но все, же при покупке необходимо лично удостовериться в качестве продукции и наличие ГОСТ. Так как в плохом случае могут возникнуть неприятные последствия и дефекты при эксплуатации здания. В результате сооружение может получиться ненадежным или же вовсе опасным и хрупким.

Швеллеры производятся из сплавов с добавлением различных марок стали. Сплавы отличаются технологией и материалами изготовления, что позволяет в дальнейшем построить надежную конструкцию. Обычно добавляется конструкционная углеродистая и низколегированная сталь. Стали отличаются химическим составом и для того, что бы их не спутать, специально придуманы различные марки стали. Так сталь имеет марки ст3пс и 09Г2С. Химический состав очень многообразен и содержит в себе множество разных металлов. Так же помимо этого в производстве используется черный металл или алюминий.

Разновидность швеллеров изготовленных по ГОСТ 8240-97 велика и имеет обозначения для того, что бы можно было легко понять способ приготовления. Так, например:

1. «П»- 10П швеллер у данной детали полки параллельны основанию.
2. «У»- Расположение полок под углом к основанию.
3. «С»- специальный. В ГОСТ нет принятых размеров такого швеллера. Очень часто такой вид швеллера производиться по заказу клиента, который сам устанавливает определенные параметры.
4. «Л»- легкий швеллер. При производстве добавляются только легкие металлы, к примеру, алюминий.
5. «Э» эконом вариант. Производство осуществляется строго по ГОСТ, но в качестве материала используется меньшее количество металла.
6. «В» швеллер применяется только для машиностроения или вагоностроения.
7. «Т» изделие для тракторов.

Для более детального изучения можно посмотреть следующее фото.

Все разнообразие швеллеров отличается способами производства:

1. Метод горячекатаного проката.
2. Метод холоднокатаного проката или гнутого.
3. Специальный.

Производство швеллера 110 осуществляется методом горячей прокатки. Все это можно найти в ГОСТ 8240-97.

Размеры швеллера 10

Как уже было сказано выше, производство швеллеров 10 производиться в соответствии с ГОСТ 8240-97. Универсальным размером швеллера 10 является 9 метров. Однако всегда есть возможность сделать индивидуальный заказ, который соответственно будет обозначен специальной буквой.

Технические характеристики швеллера 10мм

Швеллер имеет изогнутую форму внутреннего сечения буквой «П». За счет большой жесткости изделие выдерживает огромные нагрузки.

Швеллер 10 метров имеет следующие размеры:

1. Высота полки 100 мм.
2. Ширина 46 мм.
3. Ширина стенок 4,5 мм.
4. Толщина полок 7,6 мм.
5. Длина граней 10 см.

Вес швеллера №10

Несмотря на то, что швеллер в своем составе имеет сплав, он получается очень прочным. Швеллер 10 метров имеет небольшую массу на один погонный метр. Это главное преимущество, по которому изделие имеет большую популярность. Вес 1 метра швеллера 10 составляет 8,6 кг.

Особенности швеллера 10 мм

В связи с тем, что швеллеры производятся строго по ГОСТ, то весь сортамент обладает рядом преимуществ и особенностей. В обязательном порядке весь сортамент проходит проверку и сертификацию.

Данный вид швеллеров можно отнести к общему пользованию. Благодаря малому весу очень удобно и легко производить работы на высоте. Так же изделие устойчиво к коррозии.

Швеллер 10 ГОСТ является общепринятой инструкцией по представленному разнообразию. Все эти принятые стандарты должны учитываться каждым предприятием, которое производит такой швеллер. Если при изготовлении соблюдены все требования вышеуказанного документа, то можно получить идеальное металлическое изделие, которое можно будет эксплуатировать.

Добавить комментарий

Купить швеллер 10 цена за метр в розницу

Швеллер металлический стальной 10П общего назначения изготовлен из марки стали ГОСТ 380-05. Технические требования производства швеллера стального горячекатаного утверждены ГОСТом 8240-97. Швеллер стальной равнополочный применяется в тех случаях, где требуется металлическая конструкция как основание для установки цветоконструкций, опорные стойки, облицовка фасада. Главным элементом в приобретении швеллера перевозка к месту установки. Наличие транспорта и организация труда нашей компании повышает качество транспортно-заготовительных работ по работе с металлопрокатом. Уделите внимание нам, звоните, у нас можно купить швеллер стальной, который вам необходим, а именно швеллер 10 П.

Швеллер 10 миллиметровый — металлопрокатное изделие П-образного сечения, где образующие сечение полосы имеют одинаковую ширину. Изготавливается швеллер из стандартных марок стали и обладает прочностью, сравнительно небольшим весом.

Способы производства швеллера 10

Существует два основных метода производственной выработки швеллера:

• Горячая прокатка заготовки на специализированном стане. Таким образом, на выходе получается изделие с высокими показателями прочности, пластичности, устойчивое к нагрузкам на разрыв, изгиб.
• Гибка стального листа на профилегибочном стане. Полученное в итоге изделие, менее прочное, пластичное. При этом швеллер, изготовленный таким способом, имеет приемлемую стоимость и прост в эксплуатации.

Согласно конфигурации, методу производства, условно швеллера делят на три вида:

1. равнополочный оцинкованный швеллер, согнутый на гибочном стане;
2. горячекатаный швеллер с параллельными полками;
3. горячекатаное изделие, расположение полок которого имеет небольшой внутренний уклон.

Основные технические характеристики швеллера 10

Числовая маркировка изделия определяет его основные размеры. Швеллер 10 имеет расстояние между полками 10 см, а длина в стандартном изделии достегает 12 метров. Также швеллера 10 полка изготавливают по индивидуальным параметрам.

К основным преимуществам швеллера, вне зависимости от методики изготовления, можно отнести следующее:

• высокая прочность;
• устойчивость к нагрузкам на изгиб;
• увеличение показателя жёсткости конструкций;
• существенное увеличение эксплуатационных сроков конструкции;
• небольшой вес, позволяющий облегчить монтаж, расходы на транспортировку.

Основное предназначение швеллеров

Область использования швеллера 10 определяется в зависимости от метода производства. Например, изделия, изготовленные по методу горячего проката, используются в таких целях:

• возведение несущих конструкций;
• укрепление бетона в процессе строительства разноплановых зданий и построек;
• строительство ограждений, ограждающих конструкций габаритного плана;
• изготовление металлических ферм.

Небольшие габариты позволяют использовать горячекатаный швеллер в области машиностроения, вагоностроения, танкостроения.

Гнутый швеллер, как уже говорилось выше, менее практичен и применяется в основном в каркасном строительстве, в качестве соединительного элемента различных деталей.

Где и как купить швеллер 10?

Мы предлагаем вам услуги интернет-магазина, основной специализацией которого является реализация всех видов металлопроката. Металлический швеллер нашёл широкое применение во многих сферах строительства, чем обуславливается большой потребительский спрос на изделие.

На сайте вы можете ознакомиться с ценами, видами, размерами предлагаемой продукции. Отметим, что цена на швеллер зависит от следующих факторов:

• параметры изделия;
• методика производства;
• наличие антикоррозийного цинкового покрытия;
• марка стали, применяемая в производственном процессе.

У нас вы можете купить швеллер и заказать доставку товара по адресу, приобрести швеллера партией и в розницу. Ваши заявки на оформление покупки принимаются по номеру, указанному на сайте либо в режиме онлайн. Всё интересующие вопросы, вы можете задать нашему менеджеру, позвонив по контактному номеру.

Компания Строй Маг осуществляет реализацию металлопроката и продажу стальных швеллеров всех типоразмеров. Мы открыты как для оптовых, так и для розничных покупателей. Перед покупкой клиенты нашей компании могут получить подробную консультацию и стоимость швеллера 10 по правильному подбору товара на основе предоставляемой проектной документации или строительной смете. Обращаясь к нам, вы не будете беспокоиться о правильной компоновки заказа, так как мы сделаем это за Вас.

Оказываем услуги по обработке металлопроката. В продажу швеллер 10 мм поступает хлыстами по 12 метров. По вашему желанию мы производим резку на требуемые размеры или обработаем до нужной длины для удобной транспортировки в малогабаритных автомобилях таких как «ГАЗель». Эта бесплатная услуга поможет вам сэкономить на транспортных услугах, а небольшие размеры автомобиля ускорить процесс доставки даже в труднодоступные места Московской области.

Своевременная доставка швеллера 10 и разгрузка осуществляется в день оформления покупки. В отличие от аналогичных фирм мы берем обязательства на погрузочно-разгрузочные работы. Благодаря наличию в автопарке компании крана-манипулятора вам не придется беспокоиться о разгрузки швеллера возле вашего строительного объекта, эти заботы мы берем на себя.

Технические характеристики швеллера 10

Сортамент швеллера 10П — разновидности горячекатаных заготовок, довольно обширный. Все характеристики отдельных образцов можно найти в ГОСТ № 8240 от 1989 года. Их довольно много – параметры полок и стенки (высота, ширина), радиусы кривизны и закругления и ряд других. Кого интересует более подробная информация, может изучить указанный документ самостоятельно.

Мы же рассмотрим лишь один вид швеллера – №10, причем те его параметры, которые имеют значение для непрофессионала.

Прежде всего, уточним, что собой представляет данное изделие. Швеллер 10П является одним из самых используемых в различных сферах, в том числе, и в индивидуальном строительстве (например, в качестве несущих опор). По сути, это металлический брус, имеющий специфический профиль.

Расшифровка обозначения

• 10 – высота (в дм).
• П – тип профиля, который напоминает соответствующую букву русского алфавита (его полки строго параллельны и расположены под прямым углом к стенке).

Параметры сечения

Все линейные размеры – в «мм».

Иногда нужно знать площадь поперечного сечения. Для швеллера 10П она составляет 10,9 см². Длина швеллера – в пределах от 4 до 12 м. Она может быть и больше, если производство такой заготовки согласовано с заказчиком.

Параметры профиля контролируются на любом участке швеллера, но не ближе 0,5 м от его торцов.

Все остальные данные, например, погрешности в зависимости от точности проката, понятны лишь специалистам, поэтому приводить их не имеет смысла.

На каждый м.п. – 8,59 кг. При условии, что плотность стали составляет 7,85 г/см³. Допустимые отклонения от указанного значения массы +3% и -5%.

Калькулятор расчета массы Швеллера горячекатаного:

Внимание, только СЕГОДНЯ!

sovetskyfilm.ru

Вес швеллер 18у

Телефоны: (812) 295 18 02 (812) 596 36 24 (812) 677 89 53 Факс: (812) 596 36 19 FaceBook Twitter

Главная » Разное » Вес швеллер 18у Вес швеллера стального, Таблица расчета веса швеллера, Швеллер — теоретический удельный вес 1 метра погонного Таблица расчета веса стального швеллера Металлобаза «Аксвил» продает оптом и в розницу: • ШВЕЛЛЕР СТАЛЬНОЙ СЕРИИ П / У № 5—30 Первый поставщик проката. Низкие оптовые и розничные цены. Консультация по выбору. Оформление заказа на сайте и в офисе. Нарезка в размер. Доставка по Беларуси, в том числе, и в выходные дни.   Теоретический удельный вес, вес метра погонного стального швеллера с уклоном внутренних полок Номер швеллера, серия У Размеры, мм Вес 1 мп, кг Кол-во метров в тонне h b S t R не более r 5У 50 32 4,4 7 6 2,5 4,842 206,5 6,5У 65 36 4,4 7,2 6 2,5 5,899 169,5 8У 80 40 4,5 7,4 6,5 2,5 7,049 141,9 10У 100 46 4,5 7,6 7 3 8,594 116,4 12У 120 52 4,8 7,8 7,5 3 10,43 95,87 14У 140 58 4,9 8,1 8 3 12,29 81,38 16У 160 64 5 8,4 8,5 3,5 14,23 70,3 15аУ 160 68 5 9 8,5 3,5 15,35 65,16 18У 180 70 5,1 8,7 9 3,5 16,26 61,5 18аУ 180 74 5,1 9,3 9 3,5 17,45 57,29 20У 200 76 5,2 9 9,5 4 18,37 54,43 22У 220 82 5,4 9,5 10 4 20,98 47,66 24У 240 90 5,6 10 10,5 4 24,06 41,56 27У 270 95 6 10,5 11 4,5 27,66 36,15 30У 300 100 6,5 11 12 5 31,78 31,47 33У 330 105 7 11,7 13 5 36,53 27,37 36У 360 110 7,5 12,6 14 6 41,91 23,86 40У 400 115 8 13,5 15 6 48,32 20,7   Теоретический удельный вес, вес метра погонного стального швеллера с параллельными гранями полок Номер швеллера, серия П Размеры, мм Вес 1 мп, кг Кол-во метров в тонне h b S t R не более r 5П 50 32 4,4 7 6 3,5 4,84 206,6 6,5П 65 36 4,4 7,2 6 3,5 5,897 169,6 8П 80 40 4,5 7,4 6,5 3,5 7,051 141,8 10П 100 46 4,5 7,6 7 4 8,595 116,3 12П 120 52 4,8 7,8 7,5 4,5 10,42 95,94 14П 140 58 4,9 8,1 8 4,5 12,29 81,4 16П 160 64 5 8,4 8,5 5 14,22 70,32 16аП 160 68 5 9 8,5 5 15,34 65,18 18П 180 70 5,1 8,7 9 5 16,26 61,5 18аП 180 74 5,1 9,3 9 5 17,46 57,29 20П 200 76 5,2 9 9,5 5,5 18,37 54,44 22П 220 82 5,4 9,5 10 6 20,97 47,7 24П 240 90 5,6 10 10,5 6 24,05 41,58 27П 270 95 6 10,5 11 6,5 27,65 36,16 30П 300 100 6,5 11 12 7 31,78 31,47 33П 300 105 7 11,7 13 7,5 34,87 28,68 36П 360 110 7,5 12,6 14 8,5 41,89 23,87 40П 400 115 8 13,5 15 9 48,28 20,71   Смотрите также: Online-калькулятор расчета веса и длинны стального швеллера в зависимости от его вида, номера и размеров. Сколько весит стальной швеллер? Как рассчитать вес швеллера? Как перевести метры погонные в килограммы и тонны? Ответы на эти вопросы вы найдете в приведенной выше таблица расчета веса металлического швеллера в зависимости от высоты и ширины полки. Вес швеллера, таблица пересчета метров погонных в килограммы и тонны, теоретический вес 1 метра погонного, количество метров швеллера в 1 тонне. На сайте металлобазы «Аксвил» вы можете купить швеллер стальной в Минске оптом и в розницу. Смотрите также: Металлопрокат по размерам и типам. Вес швеллера – калькулятор, таблицы Для расчета массы швеллера используются справочные значения из «ГОСТ 8240-97. Швеллеры стальные горячекатаные». Как рассчитать вес швеллера? Самый простой способ – это обратится к ГОСТ 8240-97 и найти необходимый тип и размер в таблице. Каждый элемент сортамента имеет значение теоритической массы одного метра. Это значение необходимо умножить на длину изделия. Также можно рассчитать массу швеллера без справочников, по формуле. Сначала необходимо найти площадь поперечного сечения швеллера. S = 2 * b * t + (h — 2 * t) * s h – высота швеллера, мм b – ширина полки, мм t – толщина полки, мм s – толщина стенки, мм ρ – плотность металла Чтобы получить вес, площадь поперечного сечения нужно умножить на длину проката и плотность металла, из которого будет изготовлен прокат. W = S × ρ × L S – площадь поперечного сечения ρ – плотность металла L – длина Расчет по приведенной формуле не учитывает радиусы закруглений углов швеллера. Таблица веса и размеров швеллеров В таблицах используются следующие обозначения: h — высота швеллера, b – ширина полки, s – толщина стенки, t – толщина полки. С уклоном внутренних граней полок (У) Номер швеллера h b s t Вес метра, кг Метров в тонне 5У 50 32 4. 4 7 4.84 206.61 6.5У 65 36 4.4 7.2 5.9 169.49 8У 80 40 4.5 7.4 7.05 141.84 10У 100 46 4.5 7.6 8.59 116.41 12У 120 52 4.8 7.8 10.4 96.15 14У 140 58 4.9 8.1 12.3 81.3 16У 160 64 5 8.4 14.2 70.42 16аУ 160 68 5 9 15.3 65.36 18У 180 70 5.1 8.7 16.3 61.35 18аУ 180 74 5.1 9.3 17.4 57.47 20У 200 76 5. 2 9 18.4 54.35 22У 220 82 5.4 9.5 21 47.62 24У 240 90 5.6 10 24 41.67 27У 270 95 6 10.5 27.7 36.1 30У 300 100 6.5 11 31.8 31.45 33У 330 105 7 11.7 36.5 27.4 36У 360 110 7.5 12.6 41.9 23.87 40У 400 115 8 13.5 48.3 20.7 С параллельными гранями полок (П) Номер швеллера h b s t Вес метра, кг Метров в тонне 5П 50 32 4.4 7 4. 84 206.61 6.5П 65 36 4.4 7.2 5.9 169.49 8П 80 40 4.5 7.4 7.05 141.84 10П 100 46 4.5 7.6 8.59 116.41 12П 120 52 4.8 7.8 10.4 96.15 14П 140 58 4.9 8.1 12.3 81.3 16П 160 64 5 8.4 14.2 70.42 16аП 160 68 5 9 15.3 65.36 18П 180 70 5.1 8.7 16.3 61.35 18аП 180 74 5.1 9.3 17.4 57.47 20П 200 76 5.2 9 18. 4 54.35 22П 220 82 5.4 9.5 21 47.62 24П 240 90 5.6 10 24 41.67 27П 270 95 6 10.5 27.7 36.1 30П 300 100 6.5 11 31.8 31.45 33П 330 105 7 11.7 36.5 27.4 36П 360 110 7.5 12.6 41.9 23.87 40П 400 115 8 13.5 48.3 20.7 Экономичные с параллельными гранями полок (Э) Номер швеллера h b s t Вес метра, кг Метров в тонне 5Э 50 32 4.2 7 4.79 208. 77 6.5Э 65 36 4.2 7.2 5.82 171.82 8Э 80 40 4.2 7.4 6.92 144.51 10Э 100 46 4.2 7.6 8.47 118.06 12Э 120 52 4.5 7.8 10.24 97.66 14Э 140 58 4.6 8.1 12.15 82.3 16Э 160 64 4.7 8.4 14.01 71.38 18Э 180 70 4.8 8.7 16.01 62.46 20Э 200 76 4.9 9 18.07 55.34 22Э 220 82 5.1 9.5 20.69 48.33 24Э 240 90 5.3 10 23. 69 42.21 27Э 270 95 5.8 10.5 27.37 36.54 30Э 300 100 6.3 11 31.35 31.9 33Э 330 105 6.9 11.7 36.14 27.67 36Э 360 110 7.4 12.6 41.53 24.08 40Э 400 115 7.9 13.5 47.97 20.85 Легкой серии с параллельными гранями полок (Л) Номер швеллера h b s t Вес метра, кг Метров в тонне 12Л 120 30 3 4.8 5.02 199.2 14Л 140 32 3.2 5.6 5.94 168.35 16Л 160 35 3.4 5. 3 7.1 140.85 18Л 180 40 3.6 5.6 8.49 117.79 20Л 200 45 3.8 6 10.12 98.81 22Л 220 50 4 6.4 11.86 84.32 24Л 240 55 4.2 6.8 13.66 73.21 27Л 270 60 4.5 7.3 16.3 61.35 30Л 300 65 4.8 7.8 19.07 52.44 Специальные (С) Номер швеллера h b s t Вес метра, кг Метров в тонне 8С 80 45 5.5 9 9.26 107.99 14С 140 58 6 9.5 14.53 68. 82 14Са 140 60 8 9.5 16.72 59.81 16С 160 63 6.5 10 17.53 57.05 16Са 160 65 8.5 10 19.74 50.66 18С 180 68 7 10.5 20.2 49.5 18Са 180 70 9 10.5 23 43.48 18Сб 180 100 8 10.5 26.72 37.43 20С 200 73 7 11 22.63 44.19 20Са 200 75 9 11 25.77 38.8 20Сб 200 100 8 11 28.71 34.83 24С 240 85 9.5 14 34.9 28. 65 26С 260 65 10 16 34.61 28.89 26Са 260 90 10 15 39.72 25.18 30С 300 85 7.5 13.5 34.44 29.04 30Са 300 87 9.5 13.5 39.15 25.54 30Сб 300 89 11.5 13.5 43.86 22.8 Швеллер представляет собой конструктивный элемент, сделанный из металла, у которого поперечный разрез образует букву «П». Он имеет стенки с полочкой. В разрезе стенка представляет собой перемычку, а полки выступают стенками. Производство выполняется по стандартизированным размерам. Таким образом высота изделия определяется высотой стенок. Рассчитать вес швеллера можно на нашем калькуляторе. Ниже представлены таблицы ГОСТ для подбора нужных значений. Изделие производят из стального проката. При изготовлении используется метод горячей прокатки. Для этого применяются сортовые станки. Внутренние грани полочек сделаны с небольшим уклоном или выполнены параллельно друг другу. Отметим, что номер швеллера указывает высоту изделия. Швеллеры используются везде, где требуется проведение строительных работ. Также они применяются в автомобильной отрасли. Однако, там используются специальные типы швеллеров. Часто его могут использовать для армирования ж/б конструкций или как самостоятельный материал, позволяющий делать каркасы, перекрытия и пандусы. Сортамент швеллеров таблица 10, 12, 14 16, 18, 24 с параллельными гранями Сортамент швеллеров Швеллеры стальные горячекатаные подразделяются по номеру — высоте швеллера, указывающийся в сантиметрах. Высота швеллера составляет от 5 до 40 см, ширина полок — 32 — 115 мм, толщина от 4 до 15 мм, это указывается в ГОСТах в табличных данных. Швеллеры стальные гнутые потребитель называет по трём величинам: высоте швеллера- h, ширине полок- b, толщине металла- s. Швеллеры изготавливают: — с параллельными гранями полок — обозначается буквой П — основные размеры: 5П; 6,5П; 8П; 10П; 12П; 14П; 16П; 18П; 20П; 22П; 24П; 27П; 30П; 36П; 40П; — с уклоном внутренней грани полок — буквой У: 5У; 6,5У; 8У; 10У; 12У; 14У; 16У; 18У; 20У; 22У; 24У; 27У; 30У; 36У; 40У; — экономичные с параллельными гранями полок (Э), — лёгкой серии с параллельными гранями полок (Л), — специальные — С. Длиной швеллер бывает от 2 до 12м, в основном мерный: 6м, 9 м, 11, 7м, 12м. Немерный швеллер 4 — 12 м докладывают в пачки мерной длины, по цене он более дешёвый, по сравнению с мерными хлыстами. Производится швеллер по следующим стандартам: — ГОСТ 8240 Швеллер стальной горячекатаный — ГОСТ 8278 Швеллер стальной гнутый равнополочный — ГОСТ 8281 Швеллер гнутый неравнополочный — ГОСТ 12950 Швеллер для станочных приспособлений — ГОСТ 19425 Швеллер стальной специальный Швеллер производят марок стали: ст3 и 09Г2С. Используется этот металлопрокат в строительстве как несущий элемент конструкции, для перекрытий, для реставрации, в вагоностроении, станко-, машино- и мостостроении, для рекламных вывесок. Основные производители швеллера: ОАО ЗСМК («Западно-Сибирский металлургический комбинат»), ОАО НТМК («Нижнетагильский металлургический комбинат»), ОАО «Северсталь», ОАО «НОСТА». Таблица швеллеров, размер, масса стального горячекатанного швеллера У (с уклоном внутренней грани полок) (ГОСТ 8240-89, ГОСТ 8240-97), вес 1 метра швеллера, количество метров в тонне Таблица швеллеров, размер, масса стального горячекатанного швеллера П (с параллельными гранями полок) (ГОСТ 8240-89, ГОСТ 8240-97), вес 1 метра швеллера, количество метров в тонне Таблица швеллеров, размер, масса стального гнутого равнополочного швеллера (ГОСТ 8278-83), вес 1 метра швеллера, количество метров в тонне   размеры. 18П и 18У, их разница. Вес 1 метра, параметры сечения и сортамент швеллеров номер 18, характеристики Швеллер 18-го номинала – строительная единица, которая, к примеру, больше швеллера 12 и швеллера 14. Номер номинала (номенклатурный код) 18 означает высоту главной планки в сантиметрах (не в миллиметрах). Чем больше высота и толщина стенок единицы, тем большую нагрузку она выдержит. Общее описание Номер швеллера 18, как и все его собратья, означает, что изделие выпускается в виде горячекатаной балки. Сечение поперёк – укороченный П-образный элемент. Выделка швеллерных элементов производится по нормативам ГОСТ, соответствующим определённому перечню образцов сортамента. На основе этих Госстандартов швеллер 18 маркируется согласно конечным подвидам, допускающим вариации значений без существенной потери прочностных характеристик. Госстандарт под номером 8240-1997 допускает производство швеллерных конструкций общего и специального применения. По ГОСТу 52671-1990 производят вагоностроительные единицы, а согласно Госстандарту 19425-1974 – для автопрома. Общими нормативами являются ГОСТы на ТУ. Все швеллеры (кроме гнутых) – горячепрокатные единицы. Вначале льются заготовки-полосы из жидкой, раскалённой добела стали, затем слегка застывший сплав проходит через стадию горячего проката. Здесь используются специальные валы, которые, пока единица не застыла и не затвердела окончательно, осуществляют формирование основного элемента с основной и боковыми стенками. То, что застыло и сформировало швеллерные элементы, подаётся в конвейерную печь, где осуществляются нагрев и охлаждение по специальному алгоритму, включающему режимы закалки и – при необходимости – отпускания и нормализации. Прошедшая стадию термоотжига продукция после остывания складируется и отсылается на продажу. Благодаря использованию низко- и среднеуглеродистых сталей данный стройматериал легко сварить, просверлить, скрепить болтами с гайками, подточить, разрезать. Обработка швеллера 18-го номинала производится практическими любыми методами – и без особых ограничений, включая ручную инверторно-дуговую сварку. Он легко пилится, что позволяет быстро преобразовать партию 12-метровых отрезков в партию 6-метровых и так далее. По ГОСТ допускается небольшое отклонение в сторону увеличения (но не уменьшения) протяжённости: к примеру, партия 11,75 м может быть продана как 12-метровые отрезки. Этот небольшой запас делается с целью предупредить обрушение конструкции, для которой немного не хватило длины. Гнутые же швеллерные элементы изготавливают на специальном листогибочном стане. Пропускная способность данного станка может доходить до сотни погонных метров готовой продукции в минуту. Элементы с равными полками (гнутые) делаются из рулонной стальной полосы стандартного уровня качества. Сталь обладает повышенным качеством – она относится к высококлассным конструкционным материалам. А вот элементы с неравными полками изготавливаются из стали обычного качества. Согласно ГОСТ 8281-1980, сталь может оказаться низколегированной. Вариации длины соответствуют длине равнополочных изделий. А соответствие продукции нормативам ГОСТ гарантирует приемлемый для всех клиентов и исполнителей уровень качества. Сортамент Швеллеры 18П – параллельнополочные элементы. Швеллер 18У обладает уклоном боковых стенок, потерявших при производстве взаимную параллельность. Уклон каждой из полок может достигать нескольких градусов – относительно изначального перпендикулярного состояния. Продукция 18Э – экономичный вариант, стенки и полки могут оказаться несколько тоньше, чем в случае с единицами вида 18П/У. 18Л примерно вдвое легче 18П и 18У – на это указывают и заметно меньшая ширина полок и основной стенки, и несколько меньшая их толщина. Теоретически, 18Э и 18Л можно получить, используя термодеформацию (термическое вытяжение) швеллерных составляющих 18У и 18П при их непосредственном «дораскатывании» до нужной кондиции, однако на практике прокат производится по уже свойственным для единиц подвидов «Э» и «П» размерным пропорциям. Цель проката – обеспечить приемлемые значения ширины, толщины, протяжённости и веса. Кроме 18-П/У/Л/Э, выпускаются и специализированные единицы 18С. Они-то и обладают непараллельными боковинами. 18-й номинал представлен и дополнительными подвидами – 18аУ, 18аП, 18Са, 18Сб. Эти четыре модификации означают класс точности. Приписка «А» обозначает высокий класс точности, «Б» – повышенный, «В» – обычный. Но «В» в отдельных случаях означает и «вагонную» продукцию, поэтому, чтобы не возникло ненужных разночтений, иногда этот буквенный маркер проставляют дважды. Десятый, последний вид – 18В – ориентирован исключительно как «вагонный» продукт: на его основе строят каркасы подвижного (мотор) вагонного состава. Однако продукция 18-го номинала выпускается и в качестве гнутого швеллера. Это означает, что изделие получено методом холодного «листогибочного» проката – готовые листы, порезанные на полосы, пропустили через гибочный станок. Достоинство холоднокатаного швеллера 18 – более приличный вид его граней, а именно особо гладкая поверхность. Это актуально, когда конструкцию не предполагается прятать от посторонних глаз в закрытое оштукатуривание или под деревянный (либо гипсокартонный, панельный) настил. Гнутый швеллер 18 выпускается как единицы с равными и неравными по ширине полками. Размеры и вес Чтобы определиться с общей массой швеллерной партии и выбрать, какой грузовик используется для доставки в каждом конкретном случае, на первый план выходит немаловажная характеристика – вес 1 м продукции. Поскольку швеллерные балки нарезаются – по желанию заказчика – на отрезки в 2, 3, 4, 6 и 12 м, учитывают, как эти отрезки поднимут наверх при постройке объекта (например, когда планируется возвести полноценное межэтажное перекрытие даже при строительстве загородного дома). Толщина боковины для 18У, 18аУ, 18П, 18аП, 18Э, 18Л, 18С, 18Са, 18Сб составляет соответственно 8,7, 9,3, 8,7, 9,3, 8,7, 5,6, 10,5, 10,5 и ещё раз – 10,5 мм. Для первых четырёх (в списке) образцов толщина главной грани равна 5,1 мм, затем значения идут в следующем порядке: 4,8, 3,6, 7, 9 и 8 мм. Ширина полки здесь соответственно равна 70, 74, ещё раз 70 и 74, затем 70, 40, 68, 70 и 100 мм. Внутренний радиус сглаживания между основной стенкой и боковинами составит соответственно 4 раза по 9 мм, затем – 11,5 и 8, далее – 3 раза по 10,5 мм. Вес одного метра образцов представляет собой следующие значения: 18У и 18П – 16,3 кг; 18аУ и 18аП – 17,4 кг; 18Э – 16,01 кг; 18Л – 8,49 кг; 18С – 20,02 кг; 18Са – 23 кг; 18Сб и 18В – 26,72 кг. Плотность стали берётся средней – порядка 7,85 т/м3, это значение для стального сплава Ст3 и его модификаций. Существенная разница с вышеприведенными значениями могла бы проявиться, к примеру, при замене Ст3 на нержавейку, однако нержавеющие швеллеры – огромная редкость: выпускать их таковыми нерационально, так как сталь легко оцинковывается и грунтуется (окрашивание элементов грунт-эмалью по ржавчине). Сферы применения Высота и толщина стенок – не последние характеристики. При расчёте балочной весовой (нагрузочной) характеристики учитывают и собственный вес, и давление в килограммах, оказываемое на каждый квадратный сантиметр (или метр) швеллерной основы. Когда рассчитывается нагрузка от несущей швеллерной конструкции на нижестоящие стены, важно оптимально расположить швеллерные элементы так, чтобы они не прогибались под тяжестью других стройматериалов, а также, возможно, людей, мебели и техники в здании или постройке. Благодаря своей возможности устанавливаться как «лёжа» (на стенку швеллера), так и «стоя» (на полочную грань), швеллерный прокат эффективно работает против изгибающего воздействия. Однако при нагрузке, которая превышает допустимый запас прочности, швеллерные единицы начнут выгибаться вниз. Чрезмерное сгибание приведёт к провалу отдельных секций либо к полному обрушению всего перекрытия. Главная сфера применения швеллера 18 – строительство. Под эту категорию подпало и возведение горизонтальных перекрытий (между этажами), а также навесы и чисто вертикальные конструкции – каркасно-монолитные составляющие. Швеллер 18 можно даже залить в фундамент – с тех сторон, где планируется создать дополнительные рёбра жёсткости. Из швеллера 18 сооружают и небольшие мостовые переправы. Для возведения полноценных автомобильно-железнодорожных мостов, однако, используют куда более крупные элементы – швеллер- «сороковка», а не относительно мелкие, вроде 12-го… 18-го номиналов. Швеллерный металлопрокат применяют и в машиностроении. «Вагонный» элемент 18В – тому доказательство. Швеллер 18С применяется в специальных условиях – к примеру, когда перед мастерами встала задача изменить или дооснастить трактор или бульдозер, а также изготовить отдельный прицеп к легковому авто. Эта продукция толерантна как к линейным, так и к осевым нагрузкам повышенных значений. Швеллер 20 — вес 1 метра, размеры по ГОСТ, сортамент Стальной швеллер 20 – вид металлопроката с поперечным сечением П-образной формы с равными или неравными полками. Высота стенки – 20 см. Равнополочный швеллер 20 изготавливают способом горячей прокатки по ГОСТу 8240-97 или гибки на профилегибочных линиях в соответствии с ГОСТом 8278-83. Неравнополочные изделия производят путем гибки полосовых или листовых заготовок. Их сортамент соответствует ГОСТу 8281-80. Для изготовления продукции рядового применения используется углеродистая сталь обыкновенного качества разных степеней раскисления и качественная конструкционная. Для швеллера 20, рассчитанного на эксплуатацию под высокими нагрузками и/или в условиях низких температур, востребованы низколегированные стали типа 09Г2С. Виды швеллера 20, основные характеристики ГОСТ 8240-97 регламентирует производство нескольких видов горячекатаной продукции с П-образным поперечным сечением. В продажу горячекатаный швеллер 20 поступает хлыстами длиной 2-12 м. По заказу длина может быть больше. С уклоном внутренних граней полок. В маркировке указываются – высота полки в сантиметрах и буква «У». Продукция используется в каркасном строительстве, для усиления фундамента, устройства ферм, арочных перекрытий, сооружения малых архитектурных форм, создания несущих металлоконструкций различного назначения. С параллельными гранями полок. В обозначении присутствует буква «П». Как и продукция серии У, применяется в строительстве. Изделия с параллельными внутренними гранями полок удобны в тех случаях, когда необходимо плотное сопряжение по внутренней части сечения. С параллельными гранями полок экономичная серия (Э). Толщина стенки меньше, чем толщина стенки металлоизделий серии П. С параллельными гранями полок легкой серии (Л). Для швеллера 20 Л характерны уменьшенная длина полок, толщина полок и стенки, а следовательно, меньшие – площадь сечения, вес 1 м, выдерживаемые нагрузки, по сравнению с серией П. Продукция востребована в конструкциях, не предназначенных для восприятия значительных усилий. С уклоном внутренних граней полок специальной серии (С) – 20С, 20Са, 20Сб. Металлопродукция с индексами «а» и «б» обладает более мощным сечением, по сравнению с прокатом 20С. Равнополочный гнутый швеллер 20, выпускаемый по ГОСТу 8278-83, может иметь полки шириной 50, 80, 100, 180 мм, толщину стенки – 3, 4, 5, 6 мм. Изготавливается из горячекатаных рулонных заготовок. Неравнополочные гнутые изделия производят в соответствии с ГОСТом 8281-80. Нормативом предусмотрены полки шириной 50 и 30 мм, толщина стенки – 4 мм. Для повышения коррозионной стойкости металлопродукцию, изготовленную из «черных» углеродистых сталей, покрывают защитным цинковым слоем. Таблица размеров и массы 1 м швеллера 20, выпускаемого по разным ГОСТам ГОСТ, определяющий сортамент швеллера 20 Обозначение Высота стенки, мм Толщина стенки, мм Ширина полки, мм Ширина полки, мм Толщина полок, мм Масса 1 м, кг ГОСТ8240-97 20У 200 5,2 76 76 9,0 18,4 20П 200 5,2 76 76 9,0 18,4 20Л 200 3,8 45 45 6,0 10,12 20Э 200 4,9 76 76 9,0 18,07 20С 200 7,0 73 73 11,0 22,63 20Са 200 9,0 75 75 11,0 25,77 20Сб 200 8,0 100 100 11,0 28,71 ГОСТ 8278-83 200 3,0 50 50 3,0 6,792 200 4,0 50 50 4,0 8,953 200 4,0 80 80 4,0 10,84 200 5,0 80 80 5,0 13,42 200 6,0 80 80 6,0 15,91 200 3,0 100 100 3,0 9,147 200 6,0 100 100 6,0 17,79 200 6,0 180 180 6,0 25,33 ГОСТ 8281-80 200 4,0 50 30 4,0 8,298 Погонный вес швеллера 10, 12, 14, 16, 18, 20, 22, 24у: расчет веса, ГОСТ 8240-97 Современная наука различает такие понятия, как вес и масса. Это происходит в первую очередь потому, что вес является силовой характеристикой, т.е. мерой воздействия на опору или подвес. Масса же, напротив, — это мера инертности тела. Все это мы пишем для того, чтобы в ходе чтения данной статьи у вас не возникло вопросов о том, чем же отличается вес швеллера и его масса. Для простоты мы рассматриваем здесь только те ситуации, когда данные два параметра равнозначны. В случае с профилями масса зависит от следующих параметров: Формы; Металла; Размеров. Форма и размеры Говоря про форму, нужно уточнить, что профили бывают нескольких типов, например, классические и перфорированные. Металлические конструкции могут быть изготовлены не только из стали, поэтому, когда речь идет о других сплавах, это будет указано отдельно. Мы уточняем данный момент, поскольку вес швеллера 12, выполненного из алюминия будет в несколько раз ниже, чем в том случае, когда используется сталь. Вес моделей швеллеров В обычном случае масса профиля рассчитывается достаточно просто, но только если его форма простая. Т.е. мы рассматриваем равнополочное изделие, внутренние грани стенок которого расположены параллельно друг другу. Существуют еще и неравнополочные профили, для которых вычисление массы несколько усложняется, однако самый непростой вариант – это наклонные грани внутренних стенок. Такое изделие получается очень массивным, однако это компенсируется повышенной прочностью, благодаря большому объему металла. Вес швеллера 10 может варьироваться от 3 до 12.7 кг в зависимости от его габаритов. В данном случае такой большой разброс обеспечивается за счет различной высоты стенок. Она стартует с отметки 40 мм и может достигать 160 мм, за счет чего образуется очень глубокий профиль. Толщина тоже не остается постоянной и изменяется от 2 до 6 мм. Запомните: еще на этапе проектирования дома заранее выбирайте швеллер размер, форму и материал изготовления, поскольку они важны для проекта в целом. Если рассматривать все номера гнутого профиля, то можно сказать, что минимальной массой обладает швеллер с соотношением h:b:s 25:26:2 мм. Вес такого профиля едва превышает 1 кг. С другой стороны размерной линейки находится номер 41, который может быть представлен в виде аналогичного соотношения 410:65:6 мм и масса всего одного метра будет уже 24.38 кг. Более высокий номер швеллера не означает, что данное изделие будет более тяжелым. Вес швеллера 20 будет меньше, чем у номера 21, только в том случае, если размеры стенок и толщина изделия будут одинаковыми, в противном случае даже №20 сможет обойти 21 профиль. Масса горячекатаных профилей стартует с 4.84 кг для изделия 5У, габариты которого могут быть представлены, как 50:32:4.4 мм, а длина составляет 1 м. При высоте стенки в 40 мм и наличии наклона внутренних граней получается вес  в 48.3 кг на 1 м. Это обусловлено тем, что на такой швеллер расход метала очень большой, а его размеры 400:115:8 мм. Металл Обычно, когда говорят про табличное значение массы или веса профилей, примеры которых мы привели в предыдущем пункте, подразумевают некоторую абстрактную сталь, имеющую плотность 7. 85 единиц и длину изделия 1 м. В реальности же дело обстоит несколько иначе, поскольку для изготовления профилей могут использоваться самые разные сплавы. Одним из интересных для различных ненагруженных конструкций вариантов является алюминий. Это достаточно распространенный сегодня серебристо-белый металл, плотность которого 2.7 единицы. Очевидно, что вес швеллера 14 из такого материала будет намного легче стали, другое дело, что создавать настолько большие конструкции из алюминия не всегда целесообразно. Как конструкционный материал алюминий очень привлекателен не только своим малым весом, но и тем, что легко поддается штамповке, а также не требует какой-то дополнительной защиты. Конечно, в ходе технологического процесса изготовление профилей из этого металла сопровождается различными процедурами, позволяющими несколько увеличить прочность изделия. Стальные швеллеры С другой стороны сталь используется даже чаще, чем алюминий, а наиболее распространенными вариантами являются углеродистые и низколегированные её разновидности. Качество углеродистых сталей определяется наличием в них примесей. Наиболее опасными являются сера и фосфор. Из-за серы возникает красноломкость металла, а из-за фосфора – хрупкость. Для обычной стали эти компоненты не могут превышать 0.05%. Внутри такой группы масса 1 м3 меняется незначительно, поэтому влиянием примесей на вес швеллера можно пренебречь. В таком случае используется маркировка металла «Ст». Более качественная разновидность уже имеет обозначение «Сталь», а содержание S и P составляет менее 0.035%. Существует еще две разновидности таких сплавов высококачественная и особого качества, в которых доля вредных примесей менее 0.025% и 0.015% соответственно. Для стали высокого качества используется маркировка «А» в конце марки, а для более высокого качества «Ш». Тип стали влияет на массу метра профиля. Например, вес швеллера 16, выполненного из углеродистой стали будет отличен от результата, полученного при использовании легированного сплава. Легированная сталь – это сплав, который кроме основных примесей содержит ряд элементов, которые вводятся в определенных количествах. Это легирующие добавки, на роль которых выбирают хром, медь, связанный азот, никель или ванадий. Все легированные стали разделяются на 3 категории: низколегированные; среднелегированные; высоколегированные. В первом случае речь идет всего о 2.5% примесей, во втором их может быть до 10%, а высоколегированные составы часто имеют 50% примесей. Подводя итоги, отметим, что мы рассмотрели большую часть факторов, оказывающих влияние на вес швеллера. Нужно также отметить, что при взвешивании партии потребуется учитывать небольшие отклонения, вызванные различными погрешностями, о чем четко прописано в соответствующем государственном стандарте. Размеры швеллера по ГОСТ: горячекатаный, гнутый Для создания прочного каркаса часто используют профильную трубу.Но это не единственный вариант.Есть и швеллер.Благодаря наличию ребер жесткости в местах изгибов имеет большую грузоподъемность,меньший вес и стоимость.А размеры швеллера по ГОСТу позволяют использовать его даже для создания нагруженных конструкций. Что такое канал и его виды Швеллер представляет собой металлический ролик П-образной формы, который изготавливается из черной и легированной стали.Основное свойство — высокая устойчивость к вертикальным нагрузкам на изгиб, она ниже, чем у двутавров, но и по цене, швеллер не такой дорогой и вес меньше. Кстати, полки на швеллере называются «ножки» буквы «П», а перемычка между ними — сзади. А номер швеллера (число после символа) отражает его высоту (ширину у назад). Используйте швеллер для создания каркасов для увеличения несущей способности, например, при устройстве перекрытий, над проемами дверей и окон, при устройстве лестниц, ограждений к ним.Это для частного строительства.В основном канал используется для строительства машин,машин и кораблей.Из них собираются мосты и краны.В основном область применения широкая. Стандартные типы По способу изготовления швеллеры горячекатаные и гнутые.Гнутые могут иметь полки равной или разной длины. От катаных отличаются плавным закруглением в местах перехода спинки к полкам. Рулонные могут быть с параллельными полками — серия П или с наклоном полок — серия У.Но не думайте что «отклонение» это наклон полок.В любом случае они должны быть перпендикулярны спинке.Под наклоном подразумевается плавное и постепенное уменьшение толщины полок.Он может быть от 4% до 10%.Есть еще три вида прокатных швеллеров по длине полки и толщине: С – специальный, Л – легкий и Е – экономичный. Виды каналов по способу изготовления и сечению Кстати у гнутых воздуховодов собственное обозначение.У них два одинаковых класса.Одна полка имеет одинаковую длину и называется такой же полкой, другая полка имеет разную длину, ее называют другой полкой. Кроме того, в спецификации или обозначении швеллеров указывается класс точности: А — высокий, Б — обыкновенный. У гнутых также есть класс В — это повышенная точность. Для промышленного применения обычно требуется высокая и повышенная точность Класса В более чем достаточно для частного жилья. Расширение ассортимента Стандартные воздуховоды изготавливаются методом сварки.Но есть конструкции более удобные, если их можно складывать и разбирать.Для этого делают П-образную перфорированную металлическую ее изготавливают из оцинкованного стального листа толщиной 2-5 мм. Указывается перфорированный канал силоса, затем указывается количество перфорированных стенок, затем размеры в миллиметрах.Сначала указывается высота изделия (длина спинки), затем длина полки.Размер размеров силоса от 50 мм до Высота 400 мм, длина полки 20-180 мм.Полки, стеллажи, другие системы хранения, подмости собираются из перфорированной стали. Также есть швеллеры с перфорацией из алюминия Существует несколько серий специальных перфорированных каналов.К235,К225,К240 — разводка с перфорацией.Используются для создания систем,в которых проложены кабели.Металл хорошо отводит тепло, а наличие отверстий еще больше увеличивает этот показатель. Некоторые размеры алюминиевого профиля Существуют также каналы из алюминия и алюминиевого сплава. Не используются в несущих конструкциях.Чаще всего используются в качестве декоративного или декоративного элемента.Могут входить в состав систем разделения.Например, офисные перегородки, тумбы, столы, консоли и т.п. подсветка, ведь алюминий очень хорошо отводит тепло, что является залогом долговечности светодиодов. Стандарты Положение о типах и типах швеллеров из девяти штук Перечисляет всю номенклатуру, технические характеристики и обозначения полностью.Но большинство из них — специальные типы и типы, которые изготавливаются на заказ предприятий. Они не продаются и не нужны ни на обычной стройке, ни в хозяйстве. Например, ГОСТ 21026-75 описывает специфические каналы для горнодобывающей промышленности. Отличаются изогнутыми полками.В стандарте 5267 описаны разновидности для постройки вагонов. Перечень ГОСТов, регламентирующих и описывающих ассортимент и размеры швеллеров Производительность «Потребительские» каналы указаны в трех стандартах. ГОСТ 8240-97 (вместо старого 8240-89) Дает сортамент и размеры горячекатаного проката. Рекомендуемые размеры и параметры изгиба: ГОСТ 8278 — при равной длине полок ГОСТ 8281 — с полками разной длины. В данных документах описаны размеры швеллера в соответствии с ГОСТ, вес, технические параметры и допустимые отклонения.Обратите внимание, что несущая способность не записывается, так как она во многом зависит от способа укладки швеллера.Максимальная нагрузка рассчитывается для каждого конкретного случая, поэтому таблиц с такими данными нет. Сортамент швеллера горячекатаного по ГОСТ 8240-97 Основная область применения катаного швеллера — создание и усиление несущих конструкций.Поэтому необходимо строго придерживаться параметров.В стандартах описаны все значения, вплоть до допустимых отклонений.Обычно они не более несколько процентов от параметра, но бывают и исключения. Допуски на размеры горячекатаного воздуховода Также обратите внимание, что вес канала указан только для справки.Это означает, что он предназначен для определенной марки стали. Стандартная плотность 7,85 г/см³.Для сталей с большей плотностью вес будет выше и менее пористым.Точный вес должен быть указан производителем, а также Марка стали и плотность Швеллеры имеют длину от 2 до 12 метров и могут быть длиннее. В ГОСТе есть еще скругленные и наклонные полки, но они предназначены для профильной конструкции, а не для осмотра.Для потребителей эта информация не обязательна, поэтому мы ее не включали в наши таблицы. Пример применения канала: крепление фундамента Специальной маркировки нет.Просто указывается высота изделия в сантиметрах, после чего следует буква, обозначающая тип сечения и группу.Например, швеллер 6,5Е (высота сзади 6,5 см, эконом группа и другие размеры швеллера по ГОСТ, см. таблицу), 12П или 12У — эти изделия высотой 12 см, но у одного полки параллельные (т. .Других параметров в маркировке нет-длина полок,толщина спинки и полочек.Поэтому для данного вида металлопродукции нужны таблицы с размерами.Ниже они расписаны по классам. Размеры и вес катаных швеллеров U П-образный швеллер отличается тем, что его полки от задней части к торцам становятся тоньше.Это плавное уменьшение толщины называется уклоном.Если вы внимательно посмотрите на чертежи П- и П-профиля, то увидите разницу. Посмотрите еще раз на различия между каналами U и P 90 100 90 102 65 90 103 90 102 36 90 103 90 102 80 90 103 90 102 40 90 103 90 102 4,5 90 103 90 102 7,4 90 103 90 102 100 90 103 90 102 46 90 103 90 102 4,5 90 103 90 102 7,6 90 103 90 102 120 90 103 90 102 52 90 103 90 102 4,8 90 103 90 102 7,8 90 103 90 102 10,4 90 103 90 102 140 90 103 90 102 58 90 103 90 102 4,9 90 103 90 102 8,1 90 103 90 102 12,3 90 103 90 102 160 90 103 90 102 64 90 103 90 102 5,0 90 103 90 102 8,4 90 103 90 102 14,2 90 103 90 102 160 90 103 90 102 68 90 103 90 102 5,0 90 103 90 102 9,0 90 103 90 102 15,3 90 103 90 102 180 90 103 90 102 70 90 103 90 102 5,1 90 103 90 102 8,7 90 103 90 102 180 90 103 90 102 74 90 103 90 102 5,1 90 103 90 102 9,3 90 103 90 102 17,4 90 103 90 102 200 90 103 90 102 76 90 103 90 102 9,0 90 103 90 102 18,4 90 103 90 102 220 90 102 82 90 103 90 102 5,4 90 103 90 102 9,5 90 103 90 102 21,0 90 103 90 102 90 90 103 90 102 5,6 90 103 90 102 10,0 90 103 90 102 24,0 90 103 90 102 270 90 103 90 102 95 90 103 90 102 6,0 90 103 90 102 10,5 90 103 90 102 27,7 90 103 90 102 300 90 103 90 102 100 90 103 90 102 6,5 90 103 90 102 11,0 90 103 90 102 31,8 90 103 90 102 330 90 103 90 102 105 90 103 90 102 7,0 90 103 90 102 11,7 90 103 90 102 36,5 90 103 90 102 360 90 102 110 90 103 90 102 7,5 90 103 90 102 12,6 90 103 90 102 41,9 90 103 90 102 400 90 102 115 90 103 90 102 8,0 90 103 90 102 13,5 90 103 90 102 48,3 90 103 Номер канала серии U Высота сзади, мм Ширина полки, мм Толщина спинки, мм Толщина полки, мм Масса 1 метра, кг 5U 90 103 90 102 50 90 103 90 102 32 90 103 90 102 4,4 90 103 90 102 7,0 90 103 4,84 6,5U 4, 4 7, 2 5, 90 8U 7,05 10U 8,59 12U 14U 16U 16АУ 18U 16, 3 18АУ 20U 5,2 22U 24У 90 103 90 102 240 27У 30 ЕВ 33U 36У 40U Высота прокатных швеллеров от 50 мм до 400 мм, ширина полок от 32 мм до 115 мм. Стандартный диапазон и вес указаны в таблице. Специальные С-образные швеллеры: размеры и вес на метр На основе диапазона уклона производятся специальные швеллеры.Они имеют один или несколько разных параметров.В одних случаях увеличивается длина полки,в других разница в толщине.Также серия С 90 102 80 90 103 90 102 45 90 103 90 102 5,5 90 103 90 102 9,0 90 103 90 102 140 90 103 90 102 58 90 103 90 102 6,0 90 103 90 102 9,5 90 103 90 102 14,53 90 103 90 102 140 90 103 90 102 60 90 103 90 102 8,0 90 103 90 102 9,5 90 103 90 102 16,72 90 103 90 102 160 90 103 90 102 63 90 103 90 102 6,5 90 103 90 102 10,0 90 103 90 102 17,53 90 103 90 102 160 90 103 90 102 65 90 103 90 102 8,5 90 103 90 102 10,0 90 103 90 102 180 90 103 90 102 68 90 103 90 102 7,0 90 103 90 102 10,5 90 103 90 102 180 90 103 90 102 70 90 103 90 102 9,0 90 103 90 102 10,5 90 103 90 102 180 90 103 90 102 100 90 103 90 102 8,0 90 103 90 102 10,5 90 103 90 102 200 90 103 90 102 73 90 103 90 102 7,0 90 103 90 102 11,0 90 103 90 102 200 90 103 90 102 75 90 103 90 102 9,0 90 103 90 102 11,0 90 103 90 102 200 90 103 90 102 100 90 103 90 102 8,0 90 103 90 102 11,0 90 103 90 102 28,71 90 102 240 90 102 85 90 103 90 102 9,5 90 103 90 102 14,0 90 103 90 102 34,9 90 103 90 102 260 90 103 90 102 65 90 103 90 102 10,0 90 103 90 102 16,0 90 103 90 102 34,61 90 103 90 102 260 90 103 90 102 65 90 103 90 102 10,0 90 103 90 102 11,0 90 103 90 102 39,72 90 103 90 102 300 90 103 90 102 85 90 103 90 102 7,5 90 103 90 102 13,5 90 103 90 102 300 90 103 90 102 87 90 103 90 102 9,5 90 103 90 102 13,5 90 103 90 102 39,15 90 103 90 102 300 90 103 90 102 89 90 103 90 102 11,5 90 103 90 102 13,5 90 103 90 102 43,86 90 103 Номер канала серии C Высота сзади, мм Ширина полок, мм Толщина по спинке, мм Толщина полки, мм Масса 1 метра, кг 8С 9,26 14С 14КА 16С 16Сб 19,74 18 с 20. 20 18 сб 23.00 18Сб 26,72 20С 22,63 20Са 25,77 20Сб 24С 26С 26Ca 30С 34,44 30Ca 30Сб Наиболее популярны размеры, существенно отличающиеся от стандартных. Например, у воздуховода 18Сб длина полок 100мм, а у стандартного варианта 18У всего 70мм.Спинка и полки толще стали: 8мм и 10,5мм по сравнению с 5,1мм и 8,7мм у Как видите разница существенная Канал 18Сб имеет большую мощность, чем базовая версия — 18У. Таблица размеров каналов с параллельными полками (без наклона) Серия P Швеллер П имеет одинаковую толщину полок по всей длине.Только на конце они плавно закругляются.Радиус закругления не контролируется так как это не имеет значения. Сечение воздуховода П. Размеры воздуховода по ГОСТ в таблицах 90 102 50 90 103 90 102 32 90 103 90 102 4,4 90 103 90 102 7,0 90 103 90 102 65 90 103 90 102 36 90 103 90 102 4,4 90 103 90 102 7,2 90 103 90 102 80 90 103 90 102 40 90 103 90 102 4,5 90 103 90 102 7,4 90 103 90 102 100 90 103 90 102 46 90 103 90 102 4,5 90 103 90 102 7,6 90 103 90 102 120 90 103 90 102 52 90 103 90 102 4,8 90 103 90 102 7,8 90 103 90 102 10,4 90 103 90 102 140 90 103 90 102 58 90 103 90 102 4,9 90 103 90 102 8,1 90 103 90 102 12,3 90 103 90 102 160 90 103 90 102 64 90 103 90 102 5,0 90 103 90 102 8,4 90 103 90 102 160 90 103 90 102 68 90 103 90 102 5,0 90 103 90 102 9,0 90 103 90 102 15,3 90 103 90 102 180 90 103 90 102 70 90 103 90 102 5,1 90 103 90 102 8,7 90 103 90 102 180 90 103 90 102 74 90 103 90 102 5,1 90 103 90 102 9,3 90 103 90 102 17,4 90 103 90 102 200 90 103 90 102 76 90 103 90 102 9,0 90 103 90 102 18,4 90 103 90 102 220 90 102 82 90 103 90 102 5,4 90 103 90 102 9,5 90 103 90 102 21,0 90 103 90 102 240 90 102 90 90 103 90 102 5,6 90 103 90 102 10,0 90 103 90 102 270 90 103 90 102 95 90 103 90 102 6,0 90 103 90 102 10,5 90 103 90 102 27,7 90 103 90 102 300 90 103 90 102 100 90 103 90 102 6,5 90 103 90 102 11,0 90 103 90 102 31,8 90 103 90 102 330 90 103 90 102 105 90 103 90 102 7,0 90 103 90 102 11,7 90 103 90 102 36,5 90 103 90 102 360 90 102 110 90 103 90 102 7,5 90 103 90 102 12,6 90 103 90 102 41,9 90 103 90 102 400 90 102 115 90 103 90 102 8,0 90 103 90 102 13,5 90 103 90 102 48,3 90 103 Номер канала серии P Высота сзади, мм Ширина полки, мм Толщина по спинке, мм Толщина полки, мм Масса 1 метра, кг 5П 4,84 6,5 П 5,90 8П 7,05 10P 8,59 12P 14П 16П ) 14,2 16АП 18П 16, 3 18АП 20P 5,2 22P 24P 24, 0 27П 30П 33П 36П 40П Если сравнить две таблицы, то видно, что размеры швеллеров по ГОСТ типа У и П при одинаковой высоте не отличаются. Все параметры совпадают.Абсолютно все.Даже вес одного метра.Разница в форме полок.Кроме того, частные предприниматели часто выбирают параллельные полки.Каждый материал плотно ложится на горизонтальные полки; нет проблем с подключением. Ассортимент швеллеров катаных группы Е (эконом) с размерами и массой Швеллеры с прямыми полками также относятся к экономичной серии Е. Серия Р отличается несколько меньшей толщиной гребня, остальные параметры, кроме веса, остаются неизменными.Вес немного меньше, конечно. 90 102 50 90 103 90 102 32 90 103 90 102 4,2 90 103 90 102 7,0 90 103 90 102 4,79 90 103 90 102 65 90 103 90 102 36 90 103 90 102 4,2 90 103 90 102 7,2 90 103 90 102 80 90 103 90 102 40 90 103 90 102 4,2 90 103 90 102 7,4 90 103 90 102 100 90 103 90 102 46 90 103 90 102 4,2 90 103 90 102 7,6 90 103 90 102 120 90 103 90 102 52 90 103 90 102 4,5 90 103 90 102 7,8 90 103 90 102 140 90 103 90 102 58 90 103 90 102 4,6 90 103 90 102 8,1 90 103 90 102 160 90 103 90 102 64 90 103 90 102 4,7 90 103 90 102 8,4 90 103 90 102 180 90 103 90 102 70 90 103 90 102 4,8 90 103 90 102 8,7 90 103 90 102 200 90 103 90 102 76 90 103 90 102 4,9 90 103 90 102 9,0 90 103 90 102 220 90 102 82 90 103 90 102 5,1 90 103 90 102 9,5 90 103 90 102 240 90 102 90 90 103 90 102 5,3 90 103 90 102 10,0 90 103 90 102 270 90 103 90 102 95 90 103 90 102 5,8 90 103 90 102 10,5 90 103 90 102 27,37 90 103 90 102 300 90 103 90 102 100 90 103 90 102 6,3 90 103 90 102 11,0 90 103 90 102 31,35 90 103 90 102 330 90 103 90 102 105 90 103 90 102 6,9 90 103 90 102 11,7 90 103 90 102 360 90 102 110 90 103 90 102 7,4 90 103 90 102 12,6 90 103 90 102 41,53 90 103 90 102 400 90 102 115 90 103 90 102 7,9 90 103 90 102 13,5 90 103 90 102 47,97 90 103 Номер канала серии E Высота сзади, мм Ширина полки, мм Толщина по спинке, мм Толщина полки, мм Масса 1 метра, кг 5Е 6.5E 5,82 8Е 6,92 10Е 8,47 12Е 10,24 14Е 12. 15 16Е 14.01 18Е 16, 01 20Е 18.07 22Е 20,69 24Е 23,69 27Е 30Е 33Е 36.14 36Е 40Е Стоит отметить, что уменьшение толщины гребня не оказывает существенного влияния на грузоподъемность. Но вес снижен.Это действительно экономичный канал.И по металлу и по цене.Меньше материалоемкость — меньше себестоимость.Если есть необходимость сэкономить,то можно купить Е швеллер Световой канал (серия L) Лёгкий L-профиль полезен в конструкциях с небольшой нагрузкой. Он также имеет параллельные полки, но они короче и тоньше. Тоньше и сзади, а это означает, что лёгкая серия имеет меньший вес и, следовательно, меньшую грузоподъёмность.Но большие нагрузки в частном секторе встречаются не так часто, поэтому L-швеллер для частного строительства даже больше подходит, но лучше рассчитать несущую способность. 90 100 90 102 12л 90 103 90 102 120 90 103 90 102 30 90 103 90 102 3,0 90 103 90 102 4,8 90 103 90 102 140 90 103 90 102 32 90 103 90 102 3,2 90 103 90 102 5,6 90 103 90 102 160 90 103 90 102 35 90 103 90 102 3,4 90 103 90 102 5,3 90 103 90 102 180 90 103 90 102 40 90 103 90 102 3,6 90 103 90 102 5,6 91 235 90 103 90 102 8,49 90 103 90 102 200 90 103 90 102 45 90 103 90 102 3,8 90 103 90 102 6,0 90 103 90 102 220 90 102 50 90 103 90 102 4,0 90 103 90 102 240 90 102 55 90 103 90 102 4,2 90 103 90 102 6,8 90 103 90 102 270 90 103 90 102 60 90 103 90 102 4,5 90 103 90 102 7,3 90 103 90 102 16,3 90 103 90 102 300 90 103 90 102 65 90 103 90 102 4,8 90 103 90 102 7,3 90 103 Номер канала серии L Высота сзади, мм Ширина полки, мм Толщина корешка, мм Толщина полки, мм Масса 1 метра, кг 5.02 14 л 5,94 16 л 7. 10 18 л 20 л 10.12 22 л 6, 4 11,86 24 л 13,66 27 л 30 л 19.07 В качестве примера сравним каналы 14L и 14P. 14L имеет следующие размеры полки: длина 32 мм и толщина 5,6 мм Толщина спинки 3,2 мм. Размеры 14Р: при длине полки 58 мм и толщине 8,1 мм толщина спинки 4,9 мм. Разница более чем существенная.Это отражается на весе: счетчик 14П весит 12,3 кг, а счетчик 14Л — 5,94 кг. Вдвое меньше.Это влияет на стоимость аренды (разумеется), стоимость доставки. легче, легче носить, поднимать и т. д., но 3,2 мм ближе к тонкому металлу.Это означает, что вы должны уметь варить тонкий металл. Размеры швеллера по ГОСТу гнутого типа Швеллер называется гнутым, потому что лист гнут на гибочном станке.Четкого угла, как на горячекатаном, получить нельзя, а скругление в месте перехода с тыльной стороны до полки гладкая.Именно по этой части можно отличить один вид от другого.Этот вариант хорош тем,что имеет меньшую цену за счет более простой технологии производства. Чертеж изогнутого воздуховода с одинаковыми и разными полками Как уже было сказано, полки гнутого швеллера могут быть одинаковой или разной длины.Ассортимент одинаковых больше.Таблицу размеров гнутого воздуховода приводить нет смысла.Его обозначение содержит все требуемые параметры.Например 100*50*2.Здесь все просто: первое-высота, второе- размер полок,третье-толщина металла.мультипол не сложнее:65*55,20*3,5. это швеллер с разными полками.первая цифра-высота,вторая-длина длинной полки, третья отделяется запятой, короткая полка, далее толщина металла. Размеры с одинаковыми полками «от» и «до» Для подбора материала под собственные нужды желательно знать минимальный и максимальный размер данного вида проката.Конечно, размеры немного увеличиваются, но вы можете ориентироваться, а затем посмотреть, что вы предлагаете на местном складе металла. Фото изогнутого воздуховода Обратите внимание на место изгиба Гладкий Это характерная черта изогнутого варианта . Нестабильность параметров гнутого швеллера с одинаковыми полками зависит от марки стали, из которой изготовлено изделие.Размеры швеллера по ГОСТ могут быть следующими: Кипящий уголь и полужесткая сталь: высота 25-410 мм, длина полки 26-180 мм, толщина 2,0 — 8,0 мм. Углеродистая сталь, гладкая и низколегированная: высота 25-310 мм, длина полки 26-160 мм, толщина 2,0 — 8,0 мм. Примечание.В отличии от катаного,гнутый имеет одинаковую толщину с тыльной стороны и на полках.Это и понятно.Только гнутая полоса металла.В катане заготовка нагревается,а потом создаются нужные параметры.И это принципиальное отличие. Еще желательно знать, чем один вид стали отличается от другого.С легирующими соединениями все понятно,свойства нержавейки всем известны.А чем отличается углеродка-варка,полуспокойная,спокойная?А то что штиль хорошо сваривается,варить сварить сложнее всего , полуштиль по этому параметру где-то посередине. Мультигендерные параметры Что касается многополого варианта, то он тоже изготавливается из тех же марок стали.Но прирост параметров не зависит от типа материала.Не в том смысле, что все размеры одинаковы, а в том, что их окончательный значения — наибольшая и наименьшая — сами по себе одинаковы.А размеры — высота и длина полок — конечно, разнятся. Другое применение — каркас лестницы из швеллера . Таким образом, размеры П-образного гнутого швеллера с разными полками могут быть следующими: ) высота 32-300 мм; длина полки: длина 22 — 160 мм, короткий 12 — 90 мм, толщина швеллера 2,0-8,0 мм. Как уже было сказано, при указании габаритов данного проката длина полок указывается через запятую.Первая цифра — длинная полка, вторая — короткая.Например 90*80,50*4.Читаем так, гнутый швеллер высотой 90 мм, длинная полка 80 мм, короткая — 50 мм, толщина металла — 4 мм. Обозначение на чертежах Специального графического значка для обозначения канала нет.На чертежах каждый прокат просто отмечен линией.Рядом может быть буква или ее часть,что важно для данного конкретного участка или участка.Следующий пример — буквы ШБ, что означает, что металл требуется класса В.Указанные марки материалов указываются в спецификациях.Там же прописывается ГОСТ и размер.Например,ГОСТ 8240-97, швеллер 12П.Это означает, что используются углубления высотой 120 мм и параллельные полки. Пример чертежа с использованием швеллера, его обозначение В других случаях, когда на чертежах подробно показаны некоторые узлы в сборе, сечение воздуховода точно такое, как оно выглядит: буква «П». Обозначение воздуховода на чертежах оборудования, если он находится в разделе В частности, размеры указаны в спецификациях.Все четко указано.Аналогичная форма обозначений указывает на прокатный тип.В случае гибки указывались бы параметры полки.Например это будет:80*60*4.0 или какие-то другие цифры из таблиц с типоразмерами. . 19″ напольный шкаф 42U 600/800 ipTIME серый Особенности: • 19-дюймовый напольный шкаф, предназначенный для использования в помещении. • Высота 42U. • Глубина 800 мм . • Передняя дверь с закаленным стеклом и одноточечным замком. • Задняя металлическая дверь с замком. • Возможность быстрого перемещения двери слева направо • Съемные и запираемые боковые панели. • Кронштейны для крепления аксессуаров 19″ спереди и сзади. • Кабельные вводы сверху и снизу шкафа. • Монтажные профили из оцинкованной стали. • Максимальная нагрузка на шкаф: статическая-800 кг, динамическая -400 кг • Возможность установки вентилятора • Степень защиты IP20 Исполнение: • Точная и прочная конструкция из высококачественной стали SPCC, сварная рама. • Толщина листа: монтажные профили 2,0мм, монтажные профили 1,2мм.другие элементы. • Размеры: 600x800x2060 мм. (ширина х глубина х высота). • Вес: 105 кг. № • Цвет: серый RAL 7035 Комплектация: • 4 ножки и 4 колеса. • 4 комплекта дверных ключей. • Заглушки для кабельных вводов. Отгрузка: Все наши отдельно стоящие шкафы уже собраны и готовы к установке. В целях безопасности при транспортировке шкафы поставляются на поддоне. Дополнительно шкафы крепятся картонными уголками. Код продукта: IP-DS6842.0 Подробный номер . Подвесной 19-дюймовый шкаф 18U 550 мм, разделенный, черный NEKU TD Подвесной 19-дюймовый шкаф, 18U 550 мм, разделенный, черный NEKU TD — Shop Speckable.pl \ r \ n \ t \ r \ n \ t \ t Шкафы стойки находят применение в сетях ИКТ, телетехнике, энергетике и промышленности. Все чаще они используются в сетях CCTV, RTV-SAT и Audio-Video. Устройства, установленные в них, основаны на стандарте 19-дюймовой стойки, но также составляют основу для невращающихся настольных устройств, таких как мультисвичи, рекордеры, усилители или блоки питания.Затем для сборки используются специальные стеллажные полки. Шкафы позволяют правильно расположить активные и пассивные устройства и обеспечить оптимальные условия работы этих устройств: охлаждение, защиту от загрязнения, а также u0119 от несанкционированного доступа. Характеристики: \r\n\t\t\t Цвет черный (RAL9004) Шкаф двухсекционный, т.н.разделенный, открывающийся на петлях. Эта система обеспечивает легкий доступ к задней части шкафа. Изготовлен из высококачественного стального листа с порошковым покрытием. Возможность установки передней двери как левой, так и правой (легкая установка петель). Остекленная входная дверь с замком. Боковые стороны открываются защелками (и дополнительным замком, доступным для покупки), что обеспечивает доступ со всех сторон. Полная задняя часть. Вентиляционные отверстия вверху и внизу шкафа спереди и по бокам. Место для вентилятора с монтажными отверстиями вверху. Кабельные вводы внизу и вверху шкафа, обрамленные с углублением. 4 направляющих для крепления устройств (две спереди, две сзади) с регулировкой положения. Отмеченные расстояния (1U) на монтажных планках. Соединения заземления в двери и основании шкафа В комплект входят две пары ключей и набор винтов для крепления к направляющим стойки. Шкаф поставляется в картонной упаковке, собран на заводе и готов к использованию. \ r \ n \ t \ t Размеры: \ r \ n \ t \ t \ t Высота \ U015B \ U0107: 18U (860 мм) Ширина \ U015B \ U0107: 19 » (600mm) G \ u0142 \ u0119b \ u0119b \ u0107: 550 (550mm) No \ u015b \ u0107: 60kg \ r \ n \ t \ t NEKU TD series: The NEKU TD — это серия прочно сконструированных 19-дюймовых стоек, отличающихся оптимальным соотношением цены и качества.Эти шкафы отличаются современным и элегантным дизайном, высокой эргономикой, обеспечивающей удобство использования, и эффективной пассивной вентиляцией. Двухсекционные шкафы обеспечивают доступ к монтируемым устройствам как спереди, так и сзади, что значительно облегчает работу монтажника. Глубина 550 мм позволяет устанавливать более глубокие устройства, такие как, например, записывающие устройства. В отличие от многих шкафов, представленных на рынке, шкаф NEKU TD поставляется предварительно собранным и упакованным, что экономит время и деньги и обеспечивает безопасную транспортировку.Шкафы соответствуют следующим стандартам: ANSI/EIA RS-310-D, IEC297-2, DIN41494; ЧАСТЬ 1, DIN41494; PART7, ETSI О производителе: Торговая марка NEKU включает структурированные кабельные системы и все компоненты для построения ИКТ и телекоммуникационных сетей. Ее многолетний опыт, большое разнообразие и высочайшее качество предлагаемых продуктов и устройств способствуют постоянному развитию бренда, косвенно связанному с доверием наших клиентов.Предложение продукции торговой марки NEKU – это широкий выбор комплектующих с привлекательной ценовой дифференциацией, в т.ч. патч-панели, разветвители, шкафы RACK 10″ и 19″ с аксессуарами, патч-кордами, розетками и замковыми камнями, электромонтажными инструментами, тестеры, аксессуары LSA, кабели и провода, а также все виды вилок и разъемов. \r\n\t\t\t \r\n\t\t\t\t\t \r\n\t\t\t\t \r\n \ t \ t \ t \ r \ n \ t \ t \ t \ r \ n \ t \ t \ t \ t \ r \ n \ t \ t \ t \ r \ n \ t \ t \ t \ t \r\n\t\t\t \r\n\t\t\t\t \r\n\t\t\t 9008 r\n\t\t\t\t \r\n\t\t\t\t \r\n\t\t\t\t 0 0 G\u0142\u0119b\u0119b\u0107: \r\n\t\t\t\t \r\n\t\t\t\90 t 90:090 90 0 статическая нагрузка 03 \ r \ n \ t \ t \ t \ r \ n \ t \ t \ t \ t \r\n\t\t\t\t \r\n\t\t\t \ r \ n \ t \ t \ t \ t \ r\n\t \ t \ t \ r \ n \ t \ t \ t \ t \ r \ n \ t \ t \ t \ r \ n \ t \ т \ т \ т \ р \ п \ t \ t \ t \ r \ n \ t \ t \ t \ t \ r \ n \ t \ t \ t \ r \ n \ t \ t \ t \ t \r\n\t\t\t \r\n\t\t\t\t \ r \ n \ t \ t \ t \ r \ n \ t \ t \ t \ t \r\n\t\t\t\t \r\n\t\t\t\t \r\n\t\t\t \r\n\t\t\t\t \r\n\t\t\t\t \r\n\t\t\t\t \r\n\t\t\t \r\n\t\t\t\t \ r \ n \ t \ t \ t \ r \ n \ t \ t \ t \ t 0 2 Сборка \r\n\t\t\t \r\n\t\t\t\t\t \r\n\t\t\t \r\n\t\t\t\t \r\n\t\t\ t \r\n\t\t\t\t \r\n\t\t\t\t \r\n\ t\t\t\t \r\n\t\t\t \r\n\t\t\t\t \r\n\t\t\t \r\n\t\t\t\t \r\n\t\t\t \r\n\ t\t\t\t \r\n\t\t\t \r\n\t\t\t\t 0 2 Толщина Из оставшихся элементов: \ r \ n \ t \ t \ t \ r \ n \ t \ t \ t \ t \r\n\t\t\t \r\n\t\t\t\t 52 IEC602952 2, ДИН41494; ЧАСТЬ 1, DIN41494; PART7 \r\n\t\t\t \r\n\t\t\t\t\t \r\n\t\t ХАРАКТЕРИСТИКИ Тип шкафа: подвесной/стоячий (установленный) Полезный height: 18U Width \ u015b \ u0107 u017cytkowa: 19 « Высота снаружи: 860 мм Внешняя ширина: 600 мм 550 мм 60 кг Вес шкафа после очистки: 8 8 0 0 \r\n\t\t\t Цвет: черный (RAL 9004) Дверь передняя (передняя): остекленная (закаленное стекло 4мм) с замком, возможна правая или левая установка Шкаф спинка: полная спинка \ u0142 Боковая дверь (панели): съемная, с защелками, с возможностью установки замка (размер М17) на место уплотнителей по центру панели ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Максимальное расстояние монтажных профилей: 390/375 (относится к деталям до разделения; лучи направленные в обратную сторону/в одну сторону) Максимальная глубина\u0142ки: 400 Монтажные планки: 4 направляющие стойки для монтажа \ u017cu (две спереди, две снизу сзади) с нумерацией единиц U и возможностью регулировки положения Кабельные вводы: на верхней панели: по 1 шт. на секцию \u0119 на нижней панели: 1 шт на секцию \u0119 Активная вентиляция: место под два вентилятора с монтажными отверстиями на верхней панели Пассивная вентиляция: вентиляционные отверстия: в крыше — вверху и на всех кромках кроме задней в полу — на всех гранях кроме задней Совместимость \ u0107: метрический стандарт, ETSI и международный шкаф поставляется полностью собранным, готовым к эксплуатации Дополнительная информация: двухсекционный кабинет, так называемый день шнурок, открывание на петлях — эта система обеспечивает легкий доступ к задней части шкафа, кабельных вводов внизу и вверху шкафа, обрамленных носиком, монстра в полу шкафа, предназначенные для монтажа \ u017cu выравнивающих ножек или колеса (приобретаются отдельно) МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Материал\u0142: сталь холоднокатаная с порошковым покрытием Толщина монтажных реек: 1,55 мм Толщина 90 u015b\u0107 верхней и нижней панели: 1,0 мм Толстая\u01002 задняя дверь: 1,25 мм Толщина боковой панели: 1,0 мм 1,25 мм \ U0144 Защита: IP20 Соответствие\u015b\u0107 стандартам: ANSI/EIA RS-310-D, Дополнительные элементы: 2 пары ключей и набор из 10 луженых винтов крепления типа M6 стеллаж (вооруженный хомутами и накладками) с корзинами \r\n\t\t \r\n. 19″ 18U открытый телекоммуникационный шкаф с IP56 СТЗ 1196/625/625 Информация о продукте: Уличный алюминиевый телекоммуникационный шкаф 18У 19″, габариты 1196/625/625 с защитой герметичности IP56, монтируется на колодец СК-1 или на алюминиевый цоколь 600х600 Весь корпус выполнен из алюминия, что делает его устойчивым к коррозии и свету вес — всего 39 кг.Этот шкаф является идеальной альтернативой стальным шкафам других производителей. Идеально подходит для построения сетей FTTX. Шкаф защищает от механических повреждений телекоммуникационное оборудование благодаря степени защиты IP56 и механической защите IK10. Внутри шкафа 19″ реечные направляющие, регулируемые спереди — сзади 148,5 мм. Металлические петли с закладными винтами предотвращают их отвинчивание снаружи. Специальное место в верхней части шкафа позволяет устанавливать специальные панели Fibertechnic с 2 или 4 вентиляторами. Пол шкафа с возможностью разборки имеет водопропускную трубу МОРЕК с герметичностью IP66, через которую мы можем ввести кабели и трубы диаметром 8-60 мм. Вентиляционная прорезь защищенного изнутри шкафа и запатентованная кассета с фильтром М5 обеспечивают герметичность IP56. Благодаря инновационной фильтрующей кассете, на которую выданы патентные права № P.422067, , шкафы Fibertechnic соответствуют классу герметичности IP56, т.е. степени фильтрации воздуха внутри шкафа и уровню защиты от воды.Эффективность кассет в шкафах подтверждена испытаниями исследовательской лаборатории Органа по сертификации. Двери, закрывающиеся на латунный герметичный трехточечный замок, дополнительно защищены полимерным уплотнителем, благодаря которому внутренняя часть шкафа герметична и защищена от влаги. Рекомендуется проверять состояние фильтров каждые 3 месяца. Замена в зависимости от степени загрязнения: • фильтр в напольной плите шкафа — не менее 6-9 месяцев Фильтры поставляются производителем шкафа. Степень защиты IP56 , механическая стойкость IK10. Гарантия на шкафы Fibertechnic: * 25 лет от коррозии * 5 лет на прокладки Запатентованные кассетные фильтры P.422067 ПРИМЕЧАНИЕ! ИЗ-ЗА РАЗМЕРА КАЖДЫЙ ШКАФ ДОПОЛНЯЕТСЯ К ОТДЕЛЬНОЙ СТОИМОСТИ ДОСТАВКИ 120 PLN.90 000 Рост, вес, возраст, девушка, биография и многое другое Майкла Ривза Майкл Ривз (родился 21 ноября 1997 г.) — американский разработчик программного обеспечения, создатель контента, звезда YouTube и личность в социальных сетях из Лос-Анджелеса, Калифорния. Он популярен, потому что у него более 2,2 миллиона подписчиков на YouTube. Майкл запустил свой собственный канал 18 апреля 2017 года. Его первый фильм под названием « Робот, который светит лазером в твоих глазах » стал огромным хитом. Он стал вирусным в Интернете и за несколько недель после загрузки набрал миллионы просмотров. В сентябре 2019 года Имеет 3 184 644 просмотра на канале. Вторым известным фильмом Ривза на самопровозглашенной платформе был «Удар током в мои мышцы, чтобы заставить меня сделать мазок», который получил миллион просмотров в течение одной недели после его загрузки. Карьера, награды и другие достижения Согласно Википедии, 21-летний программист является технологом и в основном создает контент, связанный с технологиями.Он попытался поэкспериментировать со своим изобретением и очень повеселил последователей. На самом деле, он опубликовал всего 40 видеороликов, и у него огромное количество поклонников на YouTube. Его фильмы, такие как «Trigger Me Elmo | Первая в мире игрушка, определяющая породу», «Ваши роботизированные идеи глупы», «Робот, собирающий помидоры из салата» и др., набрали миллионы просмотров. Самый просматриваемый материал Майкла на платформе — «Румба, которая кричит, когда попадает в цель». По состоянию на сентябрь 2019 года у него более 8,2 миллиона просмотров. Видео на Youtube, доходы и собственный капитал Недавно, 4 сентября 2019 года, Ривз загрузил свое последнее видео под названием « Камера Tazer делает меня самым высоким человеком на фото ». За 24 часа после публикации он уже собрал более 1,3 миллиона просмотров. По данным Forbes, расчетный собственный капитал Майкла Ривза составляет от 400 000. До 500 000 долларов США за 2019 г. Заработок на YouTube, спонсируемом контенте, платной рекламе, одобрениях и многом другом. Общая информация и краткая информация Wiki / Bio Настоящее полное имя Майкл Ривз. Псевдоним Михаил. Профессия Программист, создатель контента, звезда YouTube и личность в социальных сетях. Известный как , он является одним из самых популярных персонажей YouTube с более чем 2,2 миллионами подписчиков. Возраст (с 2018 года) 21 года Дата рождения (DOB), день рождения 21 ноября 1997 г. Площание рода / родной Место рода / родной . Национальность Американец. Сексуальность (геи или лесбиянки) Гетеросексуалы. Пол Муж. Этническая принадлежность Белые. Религия Христианство. Знак Солнца (Знак Зодиака) Скорпион. Дом в Лос-Анджелес, Калифорния, США. Статистика аккаунтов в социальных сетях Instagram : //www.instagram.com/michaelreeves808/? Twitter : //twitter.com/michaelreeves08? Facebook : — Физические характеристики Высота Высота) Футы и дюймы: «0 0 0 0. сантиметра: 163 см . метра: 1,63 м . Вес Килограммы: 58 кг . фунта: 128 фунтов . Размер бицепса 12 Размеры тела (грудь и талия) 38-28-35. Размер обуви (Великобритания) 6. Детали татуировки? Н/Д. Цвет глаз Синий. Краска для волос Коричневый. Семья Родители Отец : Имя неизвестно. Мать : — Братья и сестры Неизвестно. Известные родственники бабушка и дедушка: дядя: Тетя: Связь с личной жизнью Marital Status . История свиданий? Имена недоступны. Девушка Обновлю. Имя жены/супруги Нет. Syn NA. Дочь Нет. Образование высшая квалификация Окончание. Школа Местная средняя школа. Альма-матер. Гавайский университет. Хобби и любимые дела Любимые знаменитости Актер: Том Холланд. Актриса: Бри Ларсон. Место отдыха вашей мечты Греция. Любимый цвет Синий. Я люблю это делать Музыка и проводить время с друзьями и семьей. Любимая еда Итальянская кухня. Богатство Состояние (приблизительно) 90 048 90 047 400 000 — 500 000 долларов США (по состоянию на 2019 год). Зарплата, доходы и доходы — Контактная информация Мобильный или номер телефона — . Официальный сайт Нет. Детали дома Я уточню. Адрес электронной почты Не найдено. Некоторые малоизвестные факты о Майкле Ривзе Биография : Звезда YouTube Майкл Ривз родился 21 ноября 1997 года в Соединенных Штатах Америки. Следовательно, его возраст составляет 21 год по состоянию на 2019 год. Он никогда ничего не упоминал об отце, матери и братьях и сестрах в Интернете. Но мы сообщим нашим читателям в ближайшие дни. Программист закончил школьное образование в местной средней школе и остался одним из учеников своего класса. Позже Ривз окончил Гавайский университет и получил степень младшего специалиста в области технологий и программирования. Во время учебы работал профессиональным программистом. Он стал чрезвычайно популярен благодаря своим экспериментам с новыми технологиями на YouTube и своему чувству юмора. На самом деле, он также развлекает своих подписчиков контентом, содержащим роботов. Узнайте больше : Кто такая Эйприл Дэниелс? Полные дела, история и случайная информация Майкл основал свою собственную технологическую компанию под названием « Infibit ». Его коллега даже много раз появлялся на канале. Молодой создатель контента стоит очень низко, а рост Майкла Ривза составляет 5 футов 4 дюйма (163 см или 1,63 м). Он много тренируется и сохраняет худощавую, но мускулистую фигуру. Его предполагаемая масса тела составляет 58 кг (128 фунтов). Звезда YouTube также имеет приличную базу поклонников на платформе с более чем 111 тысячами подписчиков. Что касается отношений , Ривз никогда ничего не рассказывал о своей личной жизни и девушке в социальных сетях, но мы предполагаем, что он, возможно, холост и сосредоточен на своей карьере. . Шкаф для установки в стойку Lanberg Wiszca 19 «…, узнайте цены и отзывы! Телекоммуникационный шкаф, односекционный, подвесной 18U, 570 x 450 мм, серия WFFA, цвет черный — идеальное решение для монтажа сетей ИКТ, прокладки кабелей и оборудование RACK 19 Серия WFFA предназначена для использования в любых корпоративных, домашних и слаботочных установках, таких как: сети кабельного телевидения, системы сигнализации/пожарной сигнализации, контроля доступа и видеонаблюдения (IP, Datacenter и Big Data). Шкаф, благодаря использованию новейших решений, позволяет установить сеть в соответствии с искусством монтажа. Он обеспечивает порядок, а также быстрый и легкий доступ к внутренним устройствам. За конструкцию шкафа отвечает современный и модернизированный жесткий каркас, скрепленный болтами изнутри. Оснащен стеклянной передней дверью с закаленным стеклом и защелкивающимися боковыми панелями, полностью изготовленными из стали. Изделие предназначено только для использования внутри помещений. Серия WFFA — это совершенно новое качество и подход на рынке серверных шкафов в сегменте пассивных сетей.Он был разработан с нуля с учетом удобства пользователя и с учетом мнений и потребностей пользователей. WFFA отличается прочной конструкцией из холоднокатаной стали и высочайшей точностью изготовления. В новой серии шкафов усилена защита картона, улучшена матовая окраска поверхности, уменьшено количество шурупов, необходимых для завинчивания, а также изменен способ сборки — шурупы крепятся только изнутри и частично конструкции фиксируется только защелками. Все это делает продукт уникальным и исключительным. Производитель, представляя новую серию WFFA (Fast Assembly), оправдывает ожидания установщиков, сборщиков и интеграторов. Благодаря правильно спроектированной конструкции шкаф можно быстро собрать. Более того, его полная сборка занимает всего несколько минут, а благодаря сокращенному до минимума (всего 8) количеству монтажных винтов M6*12 для каркаса сборка шкафов RACK очень проста и удобна. Серия WFFA также предназначена для тех, кто ищет шкафы для использования в более экстремальных температурных условиях внутри конструкции, не отказываясь при этом от функциональности, эстетики и безопасности. Использование 2 вентиляционных отверстий как в полу, так и в потолочной панели обеспечивает лучшую циркуляцию воздуха и ходьбу, а пользователь получает еще больший контроль над циркуляцией температуры в стойке. Использование современных конструктивных решений позволило найти эстетичное решение для крепления всех болтов конструкции изнутри. Благодаря этому мы можем быть уверены, что шкаф и все элементы сядут «плотно». Серия WFFA найдет особое применение в труднодоступных местах, где точно измеряется конечное место установки. Что еще более важно, модульный замок (выступающий наружу всего на 5 мм) легко и быстро снимается и обеспечивает еще более точные размеры, как и ожидалось. В некоторых серверных стойках, представленных на рынке, количество проходов недостаточно, либо их размещение не обязательно соответствует требованиям конечного пользователя. С такими ситуациями сталкивается практически каждый администратор сетевого оборудования. Одним из преимуществ конструкции шкафов Lanberg является полный набор кабельных вводов для всех типов структурированной, электрической и другой проводки.Они обеспечивают порядок и удобную прокладку кабелей, что дает возможность установки нестандартных устройств. Поэтому компания Lanberg, постоянно совершенствуя свою продукцию для повышения удобства пользователей, представила в общей сложности 3 (раздельных) кабельных ввода с общим размером 230 x 45 мм, что позволяет гибко прокладывать кабель на: Задняя кромка панели потолка и пола, центр задней крышки, , что позволяет удобно прокладывать кабели из лотка или кабельного канала в шкаф без необходимости использования дополнительных адаптеров или планок.Средний ввод особенно важен при монтаже шкафа в узких нишах, так как он упрощает регулировку положения шкафа относительно отверстия для кабеля. Важно отметить, что все отверстия в стойке выбиты, чтобы сохранить одну из самых важных ее особенностей — отсутствие торчащих внешних винтов. Помимо возможности крепления дюбелями непосредственно к стене помещения (что облегчает доступ к крепежным винтам изнутри шкафа), производитель добавляет полосу планок для крепления к стене и мобильный ватерпас с магнитом к каждой упаковке для максимального комфорта и удобства установщика. Благодаря прилагаемым инструментам вы сможете быстро и легко зафиксировать шкафы в выбранном месте, всегда поддерживая его идеальный уровень. Теперь вам не нужно беспокоиться о том, чтобы взять с собой дополнительные аксессуары — Lanberg из серии WFFA позаботится об этом за вас. Высочайшее качество изготовления и контроль продукции на многих этапах является нашим главным приоритетом, которому мы следуем на всех этапах производства, упаковки и транспортировки. В результате мы гарантируем полную безопасность и техническую надежность наших устройств, что подтверждено многочисленными сертификатами и стандартами качества RoHS. Lanberg, как надежный производитель и ваш деловой партнер, предоставляет 5-летнюю гарантию на каждый шкаф серии WFFA. В целях удовлетворения растущих ожиданий рынка, помимо быстросборного шкафа, производитель позаботится о его оснащении дополнительными инструментами, которые позволят быстро произвести сборку и установку дополнительных устройств в СТОЙКУ 19″ стандарт. Все элементы крепления кронштейнов расположены в единой, плоской, усиленной картонной коробке, что значительно облегчает транспортировку.В упаковке вы найдете все необходимые аксессуары, такие как: Необходимые винты с крестообразной резьбой, необходимые для сборки шкафа, Полоска для настенного монтажа, Переносной спиртовой уровень с магнитом, 4 монтажные рейки с U-образной маркировкой, Передний замок и комплект боковых замков (все с заводской защелкой), Набор из 3 одинаковых дубликатов ключей (1x для входной двери, 2x для боковой двери), 20 поперечных болтов M6 * 12 с корзинами M6. Вам необходимо подготовить только 4 пластиковых дюбеля и 4 болта, соответствующих предполагаемому общему весу шкафа и диаметру отверстий планки для крепления к стене, который составляет: 4 — ⌀ 10. . Шкаф 19 подвесной 18U 600мм (60060018U) ipTIME PRO600 (IP-W2-6618.900) Оптические сети Волоконная оптика, оптоволоконные устройства, SM-волокно, пигтейл, оптоволоконный патч-корд, видеопередатчик, видеоконвертер, медиаконвертер, модули SFP. Медные сети Структурированная кабельная система, кабель UTP cat.5e, патч-корд RJ-45, патч-корды, PatchSee, витая пара, сетевые технологии и устройства, IP-сеть, ИТ-сети. Система видеонаблюдения Камера видеонаблюдения, IP-камера, PTZ-камера, цифровой регистратор DVR, замкнутая система видеонаблюдения, передача видео- и аудиосигналов, камера Mpix HDTV. Электронная идентификация Контроль доступа, транспондеры, считыватель удостоверений личности, электрозащелка, биометрические считыватели, наконечники для голубей, маркировка животных, чип для собак и кошек. Вы здесь: Предложение » Телекоммуникационные медные сети »19″ шкафы »19″ подвесной шкаф 18U 600мм (60060018U) ipTIME PRO600 (IP-W2-6618. 900) Особенности: Подвесной шкаф 19″ предназначен для использования внутри помещений. Возможность установки ножек или колесиков, чтобы шкаф можно было использовать как стоячий. Высота 18U , глубина 600 мм . Передняя дверь с закаленным стеклом и одноточечным замком. Возможность двигать дверь слева направо. Угол открытия двери более 180 градусов. Съемные и запираемые боковые панели. Кронштейны для крепления 19-дюймовых аксессуаров спереди и сзади. Кабельные вводы в верхней, нижней и задней частях шкафа. Статическая нагрузка шкафа до 60 кг. Оснащен зажимами для крепления заземляющего шнура. Возможность установки двух вентиляторов в потолочной части шкафа. Класс защиты от проникновения пыли и влаги IP20. Версия: Точная и надежная работа из высококачественной стали SPCC, сварная рама. Толщина листа: монтажные профили 2,0мм, 1,2мм. другие элементы. Размеры: 600x450x901 мм. (ширина х глубина х высота). Вес: 36 кг. Цвет: серый RAL 7035. Соответствует стандартам: ANSI/EIA RS-310D, DIN41497, часть 1, IEC297-2, DIN41494, часть 7 Дополнительные принадлежности (опция): Комплект из 4 колес для подвесных шкафов PRO Комплект из 4 ножек для подвесных шкафов PRO Серая металлическая дверь для шкафов 18U PRO 450, 550, 600 Напишите нам и вы получите выгодное предложение.90 100 Вы также можете заказать этот товар по телефону: 90 107 91 384 48 70 90 100 или 602 79 44 66 90 100 Технические характеристики Подробная информация Файлы для скачивания Связаться с RFOG ПОЛЬША Томаш Пашковски ул. Старогродская 1/2 72-300 Грифице тел.: 91 384 48 70 факс 91 831 42 12 мобильный 602 79 44 66 RFoG® Все права защищены. Представленный каталог продукции не является офертой в понимании Гражданского кодекса, а носит только информационный характер. Все торговые названия и названия продуктов в этой публикации принадлежат их владельцам. Их использование не следует считать нарушением прав владельца, а лишь подтверждением их доброкачественности. . Смотрите также Чем обшить стены на кухне Направляющий профиль для пвх панелей Крепление деревянных реек к стене Дубовик гриб Сколько растет лаванда Сумах дерево посадка Колокольчик комнатное растение Как подсоединить Как укоренить отросток фикуса Сколько должен сохнуть наливной пол Как делаются лампы

размеров.

18П и 18У, их отличие. Масса 1 метра, параметры сечения и сортамент швеллера №18, характеристики

1. общее описание
2. Ассортимент
3. Размеры и вес
4. Приложения

Швеллер номиналом 18 – это строительная единица, которая, например, крупнее швеллера 12 и швеллера 14. Номер номинала (код артикула) 18 означает высоту основного стержня в сантиметрах (не в миллиметрах). Чем больше высота и толщина стен агрегата, тем большую нагрузку он выдержит.

общее описание

Швеллер номер 18, как и все его собратья, означает, что изделие выпускается в виде горячекатаного бруса. Поперечное сечение — укороченный П-образный элемент. Производство швеллерных элементов осуществляется по стандартам ГОСТ, соответствующим определенному перечню сортовых образцов. На основании этих Госстандартов швеллер 18 маркируется по конечным подвидам, допускающим вариации значений без существенной потери прочностных характеристик. ГОСТ № 8240-1997 позволяет производить швеллерные конструкции общего и специального назначения.

По ГОСТ 52671-1990 выпускаются вагоностроительные агрегаты, а по Госстандарту 19425-1974 — для автомобильной промышленности. Общими стандартами являются ГОСТы по ТУ.

Все швеллеры (кроме гнутых) горячекатаные. Сначала разливают заготовки-полосы из жидкой каленой стали, затем слабозатвердевший сплав проходит стадию горячей прокатки. Здесь используются специальные валы, которыми, пока узел не застыл и не затвердел полностью, осуществляют формирование основного элемента с основной и боковыми стенками. То, что застыло и образовало элементы канала, подается в конвейерную печь, где осуществляется нагрев и охлаждение по специальному алгоритму, включающему закалку и, при необходимости, капание и нормализацию. Изделия, прошедшие стадию термического отжига, после охлаждения хранятся и отправляются в продажу.

Благодаря использованию низко- и среднеуглеродистых сталей этот строительный материал легко сваривается, сверлится, крепится болтами и гайками, затачивается, режется. Обработка швеллера 18-го номинала осуществляется практически любыми методами — и без особых ограничений, включая ручную инверторно-дуговую сварку. Легко распиливается, что позволяет быстро преобразовать партию 12 метров в партию 6 метров и так далее. По ГОСТу допускается небольшое отклонение в сторону увеличения (но не уменьшения) длины: например, партия 11,75 м может продаваться 12-метровыми отрезками. Этот небольшой запас сделан для того, чтобы предотвратить обрушение конструкции, для чего длина немного коротковата.

Гнутые швеллерные элементы изготавливаются на специальном гибочном стане. Производительность данной машины может достигать сотен погонных метров готовой продукции в минуту. Элементы с равными полками (гнутые) изготавливаются из рулонной стальной полосы стандартного уровня качества. Сталь имеет высокое качество – она относится к конструкционным материалам высшего качества. А вот элементы с неравными полками изготавливаются из стали нормального качества. По ГОСТ 8281-1980 сталь может быть низколегированной.

Изменения длины соответствуют длине одинаковых продуктов. А соответствие продукции стандартам ГОСТ гарантирует приемлемый для всех заказчиков и исполнителей уровень качества.

Ассортимент

Швеллеры 18P — параллельные полочные элементы. Швеллер 18У имеет наклон боковых стенок, утративших при производстве взаимную параллельность. Наклон каждой из полок может достигать нескольких градусов — относительно исходного перпендикулярного состояния. Изделия 18Э являются экономичным вариантом, стенки и полки могут получиться несколько тоньше, чем в случае агрегатов 18П/ У тип. 18Л примерно вдвое легче 18П и 18У — на это указывает заметно меньшая ширина полок и основной стенки, и несколько меньшая их толщина. Теоретически 18Э и 18Л можно получить с помощью термического деформирования (термического растяжения) составных частей швеллера 18У и 18П с их непосредственной «прокаткой» до нужного состояния, но на практике прокатка производится по размерным пропорциям, уже характерным для агрегатов подвидов «Е» и «Р». Цель проката – обеспечить приемлемые значения ширины, толщины, длины и веса.

Помимо 18-П/У/Л/Э выпускаются также специализированные агрегаты 18С. Они также имеют непараллельные боковые стенки. 18-й номинал также представлен дополнительными подвидами — 18aU, 18aP, 18Ca, 18Sb. Эти четыре модификации представляют класс точности. Суффикс «А» обозначает высокий класс точности, «В» — повышенный, «С» — нормальный. Но «Б» в некоторых случаях означает и «вагонные» изделия, поэтому, во избежание ненужных недоразумений, иногда этот буквенный маркер проставляется дважды. Десятый, последний тип — 18Б — ориентирован исключительно как «вагонное» изделие: на его основе строятся каркасы подвижного состава (мотора).

Однако изделия 18-го наименования выпускаются и в виде гнутого швеллера. Это означает, что изделие получают методом холодной «листогибочной» прокатки — готовые листы, нарезанные на полосы, пропускают через гибочную машину. Преимуществом холоднокатаного швеллера 18 является более респектабельный вид его кромок, а именно особо гладкая поверхность. Это важно, когда конструкцию не предполагается скрыть от посторонних глаз в закрытой штукатурке или под деревянным (или гипсокартонным, панельным) настилом. Изогнутый швеллер 18 изготавливается в виде блоков с равными и неравными полками по ширине.

Размеры и вес

Для того, чтобы определить общую массу партии швеллеров и выбрать, какой автомобиль используется для доставки в каждом конкретном случае, на первый план выходит важная характеристика — вес 1 м изделия. Так как швеллеры разрезаются — по желанию заказчика — на отрезки по 2, 3, 4, 6 и 12 м, то учитывают, как эти отрезки будут подняты вверх при строительстве объекта (например , когда планируется сооружение полноценного межэтажного перекрытия еще при строительстве загородного дома). Толщина боковины для 18У, 18аУ, 18П, 18аП, 18Э, 18Л, 18С, 18Са, 18Сб 8,7, 9.3, 8,7, 9,3, 8,7, 5,6, 10,5 соответственно 10,5 и еще раз — 10,5 мм. Для первых четырех (в списке) образцов толщина основной грани составляет 5,1 мм, далее значения идут в следующем порядке: 4,8, 3,6, 7, 9 и 8 мм.

Ширина полки здесь соответственно 70, 74, снова 70 и 74, затем 70, 40, 68, 70 и 100 мм. Внутренний радиус сглаживания между основной стенкой и боковинами будет соответственно 4 раза по 9 мм, затем 11,5 и 8, затем 3 раза по 10,5 мм. Вес одного метра образцов представляет собой следующие значения:

• 18У и 18П — 16,3 кг;
• 18аУ и 18аП — 17,4 кг;
• 18Э — 16,01 кг;
• 18л — 8,49 кг;
• 18С — 20,02 кг;
• 18Са — 23 кг;
• 18Сат и 18В — 26,72 кг.

Плотность стали принята средней — около 7,85 т/м3, это значение для стали сплава Ст3 и ее модификаций. Существенная разница с приведенными значениями могла появиться, например, при замене Ст3 на нержавеющую сталь, однако швеллеры из нержавеющей стали — огромная редкость: производить их в таком виде нерационально, так как сталь легко оцинковывается и грунтуется ( покраска элементов грунт-эмалью от ржавчины).

Применение

Высота и толщина стенок не являются последними характеристиками. При расчете весовых (нагрузочных) характеристик балки учитывают как ее собственный вес, так и давление в килограммах, оказываемое на каждый квадратный сантиметр (или метр) основания швеллера. При расчете нагрузки от несущей швеллерной конструкции на нижерасположенные стены важно оптимально расположить швеллерные элементы, чтобы они не провисали под тяжестью других строительных материалов, а также, возможно, людей, мебели и оборудования в здание или сооружение. Благодаря возможности установки как «лежа» (на стенку канала), так и «стоя» (на край полки), швеллеры эффективно противостоят изгибающим воздействиям. Однако при нагрузке, превышающей допустимый запас прочности, швеллерные блоки начнут прогибаться вниз. Чрезмерный изгиб приведет к выходу из строя отдельных секций или к полному обрушению всего перекрытия.

Основная область применения 18 канала – строительство. Под эту категорию попали конструкции горизонтальных перекрытий (между этажами), а также навесов и чисто вертикальных конструкций — каркасно-монолитных элементов. Швеллер 18 можно заливать даже в фундамент — с тех сторон, где планируется создание дополнительных ребер жесткости. Малые мостовые переходы строят и из 18-го швеллера. Для сооружения полноценных автомобильно-железнодорожных мостов, однако, применяют значительно более крупные элементы — «сороковый» швеллер, а не относительно мелкие, вроде 12-го… 18-го номиналов. Изделия из швеллерного металла применяются и в машиностроении. Элемент «каретки» 18В тому подтверждение.

Швеллер 18С используется в особых условиях — например, когда перед мастерами стояла задача поменять или дооснастить трактор или бульдозер, а также изготовить отдельный прицеп для легкового автомобиля. Эти изделия толерантны как к линейным, так и к осевым нагрузкам повышенных значений.

Размеры швеллера по ГОСТ: горячекатаный, гнутый

Для изготовления прочного каркаса часто используют профильную трубу. Но это не единственный вариант. Так же есть канал. Благодаря наличию ребер жесткости на фальцах имеет высокую несущую способность, меньший вес и стоимость. А размеры швеллера по ГОСТу позволяют использовать его даже для создания нагруженных конструкций.

Содержание статьи

• 1 Что такое швеллер и его виды
  • 1.1 Стандартизированные виды
  • 1.2 Расширение ассортимента
• 2 Стандарты

8 Швеллер 8 горячекатаный по ГОСТ

• 3 97
  • 3.1 Размеры и вес прокатных U-швеллеров
  • 3.2 Специальные прокатные швеллеры C: размеры и масса одного метра
  • 3.3 Таблица размеров параллельнополочных швеллеров (без уклона) серии P
  • 3.4 Ассортимент прокатных швеллеров группы Е (эконом) с размерами и массой
  • 3.5 Легкий швеллер (серия Л)
• 4 Размеры швеллера по ГОСТ гнутого типа
  • 4.1 Размеры с одинаковыми полками «от» и «к»
  • 4.2 Габаритные размеры мультиполки
• 5 Обозначение на чертежах

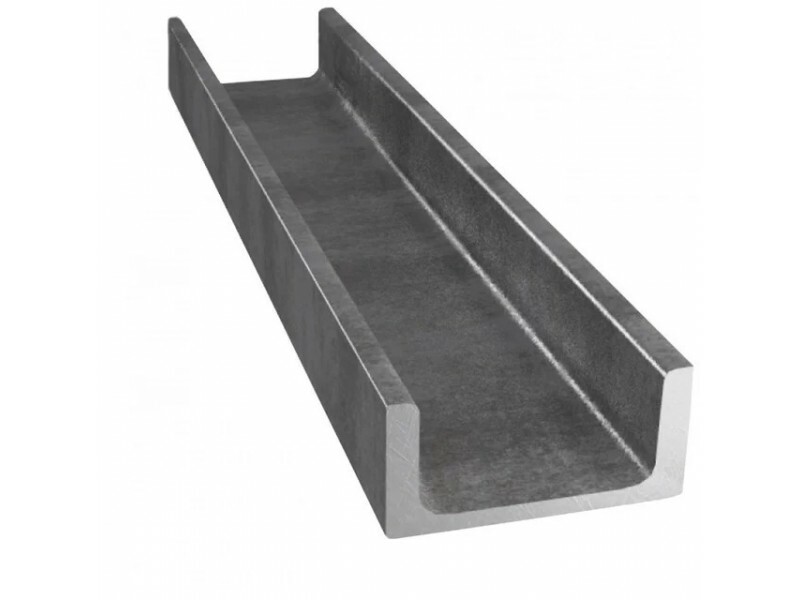

Что такое швеллер и его виды

П-образные металлические изделия, которые изготавливаются из черной и легированной стали канальные бары. Основным свойством является высокая устойчивость к вертикальным изгибающим нагрузкам. Он ниже, чем у двутавров, но по цене швеллер не такой дорогой, а вес меньше.

Похоже на швеллер

Кстати, «ножки» буквы «П» называются полками у швеллера, а перемычка между ними — спинкой. А номер канала (число, которое стоит после символа) отражает его высоту (ширину спинки).

Швеллер используется при создании рам для увеличения несущей способности. Например, при устройстве полов, над дверными и оконными проемами, при устройстве лестниц, ограждений к ним. Это что касается частного строительства. В основном швеллер используется при строительстве машин, машин и кораблей. Они используются для сборки мостов и кранов. В общем, область применения широкая.

Стандартные виды

По способу изготовления швеллеры бывают горячекатаные и гнутые. Изогнутые могут быть с одинаковой или разной длиной полок. Отличаются от катаных более плавным закруглением в местах перехода спинки в полки.

Рулонные могут быть с параллельными полками – серия П или с наклоном полок – серия У. Но не думайте, что «наклон» – это наклон полок. Они, в любом случае, должны быть перпендикулярны спине. Под уклоном понимают плавное и постепенное уменьшение толщины полок. Она может составлять от 4% до 10%. Есть еще три вида прокатных швеллеров. Они отличаются длиной и толщиной полок: С – специальные, Л – легкие и Е – экономичные.

Виды швеллеров по способу изготовления и сечению

Кстати, криволинейные швеллеры имеют свое обозначение. У них два одинаковых класса. Одна имеет полки одинаковой длины и называется равнополочной, вторая полка имеет разную длину, ее называют многополочной.

Также в спецификации или маркировке швеллеров проставляется класс точности: А — высокий, В — нормальный. У гнутых тоже класс В — это повышенная точность. Для промышленных применений обычно требуется высокая и повышенная точность. Для частного строительства класса В более чем достаточно.

Расширение ассортимента

Стандартные каналы изготавливаются методом сварки. Но есть конструкции более удобные, если есть возможность их собрать и разобрать. Для этого выпускаются перфорированные металлические изделия П-образной формы. Изготавливается из оцинкованной листовой стали толщиной 2-5 мм.

Обозначается швеллер перфорированный ШП, затем проставляется количество граней с перфорацией, а затем размеры в миллиметрах. Сначала идет высота изделия (длина спинки), а потом длина полочек. Диапазон размеров ШП — высота от 50 мм до 400 мм, длина полок — 20-180 мм. Перфорированный прокат используется для сборки полок, стеллажей, других систем хранения, строительных лесов.

Также есть каналы с перфорированным алюминием

Есть несколько специальных серий перфорированных каналов. К235, К225, К240 — разводка с перфорацией. Они используются для создания систем, в которых проложены кабели. Металл хорошо отводит тепло, а наличие отверстий еще больше увеличивает этот показатель.

Некоторые размеры алюминиевого профиля

Также есть алюминиевые каналы и алюминиевые сплавы. Они не используются в несущих конструкциях. Чаще всего используется как отделочный или декоративный элемент. Может быть частью систем разделения. Например, офисные перегородки, стеллажи-столы-консоли и т.д. Небольшие алюминиевые швеллеры можно использовать для установки светодиодной подсветки, так как алюминий очень хорошо отводит тепло, а это залог долговечности светодиодов.

Стандарты

Существует девять стандартов, предписывающих различные типы и типы каналов. В них указан весь ассортимент, технические характеристики и обозначения в полном объеме. Но большинство из них – специальные виды и виды, которые изготавливаются по заказам предприятий. В продажу они не поступают, да и на обычной стройке или в хозяйстве они не нужны. Например, ГОСТ 21026-75 описывает специфические каналы для горнодобывающей промышленности. Отличаются гнутыми полками. Стандарты 5267 описывают разновидности для автомобилестроения.

Перечень ГОСТов, регламентирующих и описывающих сортамент и размеры швеллеров

Параметры швеллеров широкого диапазона указаны в трех стандартах.

• ГОСТ 8240-97 (взамен старого 8240-89). В нем указаны сортамент и размеры горячекатаного проката.
• Прописаны размеры и параметры гнутых:
  • ГОСТ 8278 — с полками равной длины
  • ГОСТ 8281 — с полками разной длины.

В этих документах описаны размеры швеллера по ГОСТу, вес, технические параметры и допустимые отклонения. Обратите внимание, что несущую способность не пишут, так как она сильно зависит от того, как уложен швеллер. Максимальная нагрузка рассчитывается для каждого конкретного случая, поэтому таблиц с такими данными нет.

Сортамент швеллера горячекатаного по ГОСТ 8240-97

Основная область применения швеллера проката – создание и усиление несущих конструкций. Поэтому требуется точно придерживаться параметров. Стандарты описывают все значения, вплоть до допустимых отклонений. Обычно они составляют не более нескольких процентов от параметра, но бывают и исключения.

Предельные отклонения в размерах для горячекатаного швеллера

Также обратите внимание, что вес швеллера указан только для справки. То есть он рассчитан на определенную марку стали. В стандартах его плотность составляет 7,85 г/см³. У более плотной стали вес будет выше, у более пористой стали меньше. Точный вес должен быть указан производителем, а также марка и плотность стали. Каналы изготавливаются длиной от 2 до 12 метров, они могут быть и длиннее.

Скругления и уклоны полок тоже есть в ГОСТах, но они даны для построения профиля, а не для контроля. Эта информация не требуется для потребителей, поэтому мы не включали ее в наши таблицы.

Пример использования швеллера: обвязка фундамента

Специальной маркировки нет. Высота изделия указывается просто в сантиметрах, после чего следует буква, обозначающая тип сечения и группы. Например, швеллер 6,5Е (высота спинки 6,5 см, группа эконом, а остальные размеры швеллера по ГОСТу см. таблицу), 12П или 12У — эти изделия имеют высоту 12 см, но у одного параллельные полки (эта составляет 12П), еще один с наклоном (12У). Кроме этих цифр может быть указан и класс точности. Других параметров — длины полочек, толщины спинки и полочек — в обозначении нет. Поэтому для данного вида металлопродукции необходимы таблицы с размерами. Они перечислены ниже по классам.

Размеры и вес прокатных швеллеров

Швеллер П отличается тем, что его полки утончаются от задней части к концам. Это постепенное уменьшение толщины называется уклоном. Если вы внимательно посмотрите на чертежи П- и П-профиля, то увидите, в чем разница.

Еще раз посмотрите на различия между U- и P-каналами

Высота прокатных швеллеров от 50 мм до 400 мм, ширина полок от 32 мм до 115 мм. Стандартный ассортимент и вес указаны в таблице.

Специальные катаные швеллеры С: размеры и масса одного метра

На основе сортамента с уклоном производятся специальные швеллеры. Они имеют один или несколько различных параметров. В одних случаях увеличивается длина полки, в других разница в толщине. В общем, если вам нужен швеллер с уклоном, но вы не нашли подходящих размеров в серии U, смотрите также серию C.

Наиболее распространены размеры, существенно отличающиеся от стандартных. Например, швеллер 18Сб имеет фланцы длиной 100 мм, а стандартная версия 18У имеет длину всего 70 мм. И спинка, и полки стали толще стали: 8 мм и 10,5 мм против 5,1 мм и 8,7 мм в базовой серии. Как видите, разница существенная. Канал 18Сб мощнее базовой версии — 18У.

Таблица размеров швеллера с параллельными полками (без уклона) серии P

Швеллер P имеет одинаковую толщину полки по всей длине. Лишь к концу они плавно закругляются. Радиус кривизны не контролируется, так как это не принципиально.

Сечение швеллера П. Размеры швеллера по ГОСТ в таблицах

Если вы сравните две таблицы, то увидите, что размеры швеллера по ГОСТ У и П типа одинаковой высоты никак не отличаются. Все параметры одинаковые. Все. Даже весом в один метр. Отличие в форме полок. Тем более, что частники часто выбирают параллельные полки. Любой материал плотно ложится на ровные полки, проблем с соединением нет.

Ассортимент прокатных швеллеров группы Е (эконом) с размерами и массой

Швеллеры с прямыми полками доступны также в серии Е — эконом. Отличаются от серии P чуть меньшей толщиной спинки. Остальные параметры, кроме веса, не изменились. Вес естественно немного меньше.

Номер канала серии Е	Высота спинки, мм	Ширина полки, мм	Толщина спинки, мм	Толщина полки, мм	Масса 1 метра, кг
5E	50	32	4,2	7,0	4,79
6.5E	65	36	4,2	7,2	5,82
8E	80	40	4,2	7,4	6,92
10E	100	46	4,2	7,6	8,47
12E	120	52	4,5	7,8	10,24
14E	140	58	4,6	8,1	12,15
16E	160	64	4,7	8,4	14,01
18Е	180	70	4,8	8,7	16,. 01
20E	200	76	4,9	9,0	18,07
22E	220	82	5.1	9,5	20,69
24E	240	90	5,3	10,0	23,69
27E	270	95	5,8	10,5	27,37
30E	300	100	6.3	11,0	31,35
33E	330	105	6,9	11,7	36,14
36E	360	110	7,4	12,6	41,53
40E	400	115	7,9	13,5	47,97

Следует сказать, что уменьшение толщины спинки не оказывает существенного влияния на несущую способность. Но масса уменьшается. Так что это действительно экономичный канал. И по металлу, и по цене. Меньше расход материала — меньше стоимость. Если есть необходимость сэкономить, можно купить швеллер Е.

Легкий швеллер (серия L)

Легкий швеллер L пригодится в тех конструкциях, где нагрузка не так велика. В нем тоже есть параллельные полки, но они короче и тоньше. Тоньше и обратно. Это означает, что облегченная серия имеет меньший вес и, как следствие, меньшую несущую способность. Но большие нагрузки в частном секторе встречаются не часто, поэтому швеллер L для частного строительства подходит даже больше. Но лучше рассчитать несущую способность.

Например, сравним канал 14L и 14P.

• 14L имеет следующие размеры полки: длина 32 мм и толщина 5,6 мм. Толщина спинки 3,2 мм.
• 14P Размеры: с полками длиной 58 мм и толщиной 8,1 мм, толщиной спинки 4,9 мм.

Разница более чем существенная. Это отражается и на весе: метр 14П весит 12,3 кг, а погонный метр 14Л – 5,94 кг. В два раза меньше. Это влияет на стоимость аренды (разумеется), на стоимость доставки. Также он легче, его легче переносить, поднимать и т. д. Но 3,2 мм ближе к тонкому металлу. Это означает, что вы должны уметь варить тонкий металл.

Размеры швеллера по ГОСТ гнутого типа

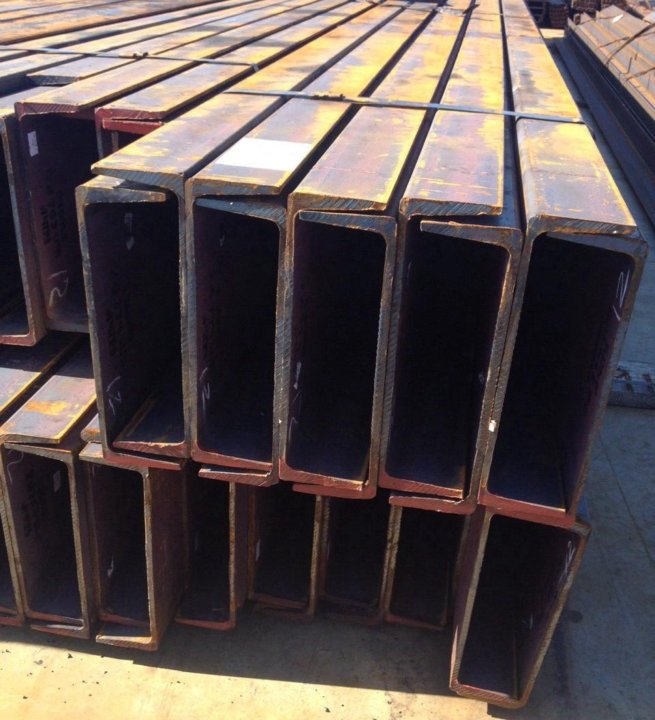

Швеллер называется гнутым, потому что лист металла гнут на листогибочных станках. Нет возможности получить четкий угол, как на горячекатаных, а закругление в месте перехода спинки в полку плавное. Именно по этой части можно отличить один вид от другого. Этот вариант хорош тем, что имеет более низкую цену. Это связано с более простой технологией производства.

Чертеж гнутого швеллера с одинаковыми и разными полками

Как уже было сказано, полки гнутого швеллера могут быть одинаковой или разной длины. Ассортимент тот же больше. Нет смысла приводить таблицу размеров изогнутого швеллера. Все требуемые параметры прописаны в его маркировке. Например, 100*50*2. Все просто: первое — высота, второе — размер полок, третье число — толщина металла. С разными полками ненамного сложнее: 65*55,20*3,5. Это канал с разными полками. Первая цифра — высота, вторая — длина длинной полки, третья отделяется запятыми для короткой полки, а затем толщина металла.

Размеры с одинаковыми полками «от» и «до»

Для выбора материала под собственные нужды желательно знать минимальный и максимальный размер данного вида проката. Размеры, конечно, увеличиваются с некоторым шагом, но можно примерно сориентироваться, а потом посмотреть, что вам предложат на местном металлобазе.

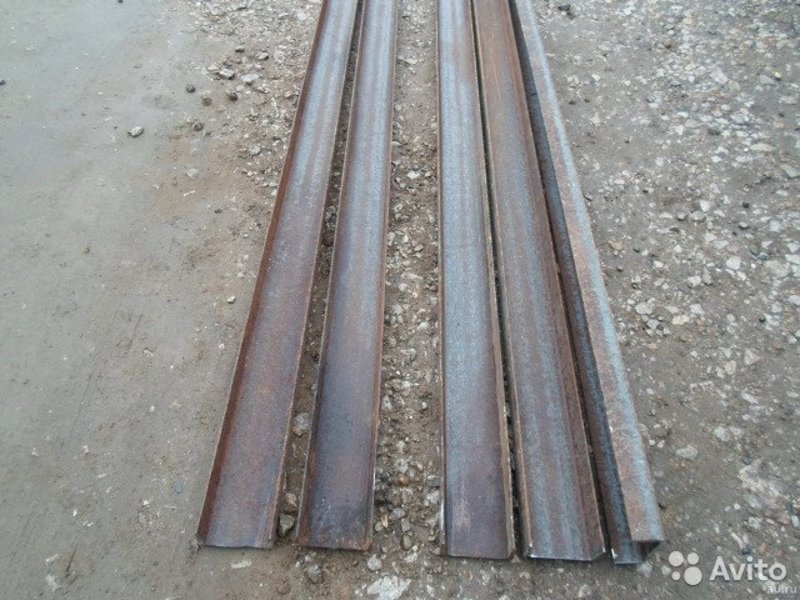

Фотография изогнутого канала. Обратите внимание на место изгиба. Это гладко. Это отличительная черта изогнутой версии.

Разбег параметров гнутого швеллера с одинаковыми полками зависит от марки стали, из которой изготовлено изделие. Размеры швеллера по ГОСТу могут быть следующими:

• Сталь углеродистая кипящая и полуспокойная:
  • высота 25-410 мм,
  • длина полки 26-180 мм,
  • толщина 2,0 — 8,0 мм.
• Сталь углеродистая обыкновенная и низколегированная:
  • высота 25-310 мм,
  • длина полки 26-160 мм,
  • толщина 2,0 — 8,0 мм.

Примечание. В отличие от рулонного, гнутый имеет одинаковую толщину как на изнанке, так и на полках. Это понятно. Они просто согнули полосу металла. В катане заготовка нагревается, а затем формируются требуемые параметры. И в этом принципиальная разница.

Также желательно знать, чем один вид стали отличается от другого. С легированными соединениями все понятно, свойства нержавеющей стали известны всем. А чем отличаются угарные — кипящие, полуспокойные, спокойные? А то, что спокойная хорошо сваривается, кипящая сваривается труднее всего, полуспокойная по этому параметру где-то посередине.

Размеры мультиполки

Что касается многополочной версии, то она также изготавливается из тех же марок стали. Но разбег параметров не зависит от типа материала. Не в том смысле, что все размеры одинаковы, а в том, что их предельные значения — наибольшая и наименьшая — одинаковы. А размеры — высота и длина полок — конечно разные.

Другим применением является каркас лестничного швеллера

Итак, размеры гнутого П-образного швеллера с разными полками могут быть следующими:

• высота 32 — 300 мм;
• длина полки:
  • длина 22 — 160 мм,
  • короткий 12 — 90 мм,
• толщина швеллера 2,0 — 8,0 мм.

Как уже было сказано, при обозначении габаритов данного проката длина полок указывается запятыми. Первая цифра — длинная полка, вторая — короткая. Например, 90*80,50*4. Читаем так, гнутый швеллер высотой 90 мм, длинная полка 80 мм, короткая полка — 50 мм, толщина металла — 4 мм.

Обозначение на чертежах

Специального графического значка для обозначения канала нет. На чертежах любой прокат обозначается просто линией. Рядом может быть буквенное обозначение или его часть, что важно конкретно для данного узла или узла. В примере ниже стоят буквы ШБ, что означает, что металлопрокат требуется класса В. Конкретные марки материала указаны в спецификации. Там прописан ГОСТ и размер. Например, ГОСТ 8240-97, канал 12Р. Это значит, что он прокатан со спинкой высотой 120 мм и параллельными полками.

Пример чертежа с использованием швеллера, его обозначение

В остальных случаях, когда на чертежах подробно изображаются некоторые сложные узлы, швеллер в разрезе обозначается точно так, как он выглядит: буквой «П». Разверните его так, как он должен быть уложен.

Обозначение канала на чертежах агрегатов, если он расположен в поперечном сечении

Конкретно размеры прописываются в спецификации. Все указано четко. Эта форма обозначения обозначает рулонный тип. Для гнутых были бы указаны параметры полок. Например, были бы: 80*60*4,0 или какие-то другие цифры из таблиц со стандартными размерами. 9

подобные использовали различные методы охлаждения, включая воздушное охлаждение и жидкостное охлаждение. Жидкостное охлаждение используется для уменьшения размеров двигателей и более эффективного отвода тепла.

В наиболее распространенной конструкции жидкостного охлаждения используется рубашка охлаждения, обернутая вокруг узла статора снаружи. Это можно увидеть в патенте США No. № 5,448,118, включенный сюда в качестве ссылки. В этой конструкции имеется алюминиевый профиль, который окружает снаружи статор и имеет каналы для прохождения охлаждающей жидкости. Эта конструкция охлаждает статор лучше, чем воздух, но ограничивается i) проводимостью между кожухом и статором, ii) плохой проводимостью пластин статора, iii) проводимостью вкладышей пазов и iv) плохой проводимостью между обмотка и щелевые вкладыши.

Другим широко используемым методом является охлаждение через пластины статора или в пазы, прорезанные в пластинах статора. Любой из них имеет те же недостатки, что и конструкция рубашки охлаждения.

Кроме того, некоторые методы включают распыление жидкости непосредственно на статор или погружение статора в воду. Их недостаток состоит либо в том, что они сложны, либо в том, что жидкость вызывает сопротивление между ротором и статором.

Существует несколько способов размещения рубашки охлаждения через прорезь обмотки. Одним из них является нагнетание жидкости по центру проводника. Обычно жидкостью в этом случае является непроводящее масло. Недостаток этого состоит в том, что для создания канала для жидкости требуется специальная жидкость и некоторые сложные способы изготовления. Другие методы помещают трубу или сосуд вниз через щель с охлаждающей жидкостью в ней. Обычно они также используют непроводящее масло и имеют непроводящие соединения с коллектором на конце. Пример этого можно найти в патенте США No. № 3112415, включенного сюда в качестве ссылки.

Вращающиеся электрические машины, включая электродвигатели, генераторы и т. п., также используют различные типы обмоток статора.

Наиболее распространенным типом обмотки статора является обмотка с целыми пазами, в которой количество пазов на полюс на фазу является целым числом. Примером этого является 4-полюсный 12-слотовый 3-фазный двигатель. Количество слотов на полюс на фазу равно 1 и, следовательно, целому числу. Эти обмотки обычно требуют некоторых относительно сложных концевых витков для их правильного подключения.

Еще один тип обмотки — дробно-щелевая обмотка. Когда количество пазов на полюс на фазу в несколько раз больше единицы, это называется обмоткой с дробным пазом. Это также имеет сложные концевые повороты и имеет недостаток, заключающийся в том, что он менее эффективен. Иногда он используется для сглаживания пульсаций крутящего момента или для других конкретных применений.

Третий тип обмотки представляет собой сосредоточенную обмотку, когда количество пазов на полюс на фазу меньше единицы. Их также можно назвать неперекрывающимися сосредоточенными обмотками. Их недостатком является снижение собственной эффективности устройства, но они делают концевые повороты очень простыми и могут способствовать другим преимуществам. Примером концентрированной обмотки может быть 8 полюсов, 9слот, 3-х фазный автомат. Количество слотов на полюс на фазу в этом случае составляет 0,375. Основная мощность от этой конфигурации снижается на 5,5%. Концентрированные обмотки могут быть однослойными или двухслойными. Однослойные конструкции имеют обмотки, которые наматываются только на чередующиеся зубья статора и применяются только там, где имеется четное количество пазов/зубьев статора. В двухслойных конструкциях катушки намотаны на каждый зубец статора. В этой конфигурации есть катушка, которая окружает каждый из зубцов на статоре, и количество катушек равно количеству пазов. В этой конфигурации каждый паз имеет половину одной катушки и половину другой катушки, проходящие через паз, а концевые витки очень короткие. В идеале концевые витки могут быть такими же короткими, как ширина зуба статора.

Вращающиеся электрические машины, включая электродвигатели, генераторы и т.п., также используют различные методы изготовления обмоток статора.

Одним из распространенных методов является случайная намотка. В этом методе может использоваться прямоугольная или круглая проволока, но обычно используется круглая проволока. Здесь обмотки размещаются намоточной машиной с единственным требованием, чтобы они располагались в правильном пазу. Это самый простой метод обмотки статора, но он приводит к наименьшему количеству проводников в пазу и, следовательно, к самой низкой эффективности.

Другим распространенным методом является традиционная намотка. В этом методе обычно используется прямоугольный провод со слюдяной лентой, расположенной между проводниками, для разделения любых проводников, которые значительно различаются по напряжению. Это обеспечивает надежную обмотку для машин с более высоким напряжением или машин, склонных к частичным разрядам. Это наиболее трудоемкий тип намотки и обычно используется в машинах, которые менее чувствительны к затратам.

Один тип обмотки, не характерный для двигателей, используется в некоторых типах трансформаторов, дросселей и катушек индуктивности — катушечная обмотка. Этот тип обмотки размещает проводники в точных местах для очень точной укладки проводов. Это может обеспечить большое количество проводников на небольшой площади для высокой эффективности. Это обычно не используется для обмоток статора, потому что нетипично иметь возможность намотать катушку на катушку, а затем вставить ее в узел статора. В тех немногих случаях, когда он используется с обычным статором, вставка катушки в статор приведет к перепутыванию проводов, что сделает ее похожей на катушку с произвольной намоткой.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Описанная здесь машина включает в себя несколько новых методов конструкции статора. Он использует щелевое жидкостное охлаждение с конфигурацией, позволяющей использовать проводящую жидкость, такую ​​как этиленгликоль. В этой конфигурации охлаждающий компонент размещается между обмоткой и пластинами статора, чтобы обеспечить идеальное охлаждение как обмотки, так и пластин статора. Кроме того, в этой конструкции используются металлические сосуды, содержащие жидкую охлаждающую среду, что обеспечивает высокую надежность. Эти металлические сосуды спаяны вместе в коллекторы, чтобы эффективно направлять жидкость туда, где вырабатывается тепло.

Намотка представляет собой многослойную обмотку, которая сочетает в себе преимущества традиционной обмотки с гораздо более низкой стоимостью метода изготовления. Этот метод точно размещает проводники в определенных местах и ​​гарантирует, что никакие проводники со значительной разницей потенциалов не будут расположены рядом друг с другом. Это достигается с помощью нескольких параллельных проводников меньшего размера, которые тщательно расположены.

Эта конструкция идеально подходит для конструкций с концентрированной обмоткой, где каждая катушка окружает один зубец статора. В этом случае катушка делится на две катушки — внутреннюю и внешнюю. Внутренняя катушка намотана шпулькой и скользит. Внешняя катушка наматывается на катушку, а затем натягивается.

Комбинация этих подходов приводит к очень надежной, компактной, эффективной и недорогой конструкции.

ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой трехмерный вид узлов статора и ротора,

. Фиг. 2 представляет собой вид в разрезе узлов статора и ротора, показанных на фиг. 1,

РИС. 3 представляет собой поперечное сечение узла статора,

. РИС. 4 представляет собой детальный вид узла статора, показанного на фиг. 3,

РИС. 5 представляет собой поперечное сечение и вид сверху отдельного змеевика и коллектора в сборе,

РИС. 6 представляет собой вид в поперечном сечении отдельного узла теплообменника и коллектора, обозначенного как сечение А-А на фиг. 5,

РИС. 7 представляет собой деталь поперечного сечения, показанного на фиг. 5,

РИС. 8 показано поперечное сечение внутренней и внешней обмоток,

. На фиг. 9 показан вид бобины с установленными первыми витками,

РИС. 10 показан вид крышки начала намотки с установленными первыми витками и скрытой шпулькой,

. РИС. 11 показана деталь коллекторного конца змеевиков с показанными только несколькими первыми витками,

РИС. 12 показан поперечный разрез узла статора с вставленной внешней катушкой, а

на фиг. 13 показаны формы внешних катушек в процессе их вставки.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ВОПЛОЩЕНИЯ

Обращаясь, в частности, к ФИГ. 1 показан ротор 3 , окруженный пластиной 1 статора и катушками 2 статора. Также показан коллектор для жидкости 4 для подачи охлаждающей жидкости к двигателю или генератору.

РИС. 2 более подробно показана конфигурация ротора, на которой показаны магниты 5 и пластины 6 a и 6 b. Эта конфигурация ротора такая же, как показано в двух патентных заявках Сер. № 13/438,792 и сер. № 13/438,803, поданной 3 апреля 2012 г., и каждая из них включена в настоящий документ посредством ссылки.

Статор, показанный на РИС. 3 имеет двухслойную концентрированную обмотку, так как вокруг каждого зубца статора имеется обмотка. Кроме того, обмотка статора имеет внутреннюю часть 7 и внешней части 8 , как показано на РИС. 3 и фиг. 4. Внутренняя и внешняя части разделены и отличаются от двухслойной обмотки, что означает наличие обмотки вокруг каждого зубца статора.

Обмотка окружает охлаждающий коллектор 9 , как показано на РИС. 4. Имеется 2 резервных контуров охлаждающей жидкости, обозначенных как 18 и 19 , показанных на фиг. 4, фиг. 5, фиг. 6 и фиг. 7. Эти контуры охлаждающей жидкости могут быть подключены к собственному насосу и сконструированы таким образом, что для охлаждения машины необходим только один контур. Это может значительно повысить надежность системы. Тот же принцип можно применить к более чем 2 контуры охлаждающей жидкости, где не все контуры необходимы для охлаждения машины. Охлаждающая жидкость поступает по трубке 18 a и проходит через литой алюминиевый коллектор 18 b , затем через алюминиевую пластину 18 c и в алюминиевый профильный канал 18 4 . Отсюда жидкость поступает через отверстие 18 e в нижний литой алюминиевый коллектор и далее в канал 18 f в нижней крышке коллектора из литого алюминия и обратно к отверстию 18 g в нижнем коллекторе из литого алюминия. Отсюда он проходит вверх через проход 18 h в алюминиевом профиле, через отверстие 18 i в алюминиевой пластине, через проход 18 j в алюминиевой секции коллектора и обратно через отверстие 18 9000 k в алюминиевой пластине. Снова проходит через 18 l из алюминиевого профиля, сквозное отверстие 18 m в нижнем литом алюминиевом коллекторе, сквозное отверстие 18 n в крышке нижнего литого алюминиевого коллектора и обратное сквозное отверстие 18 o в нижнем литом алюминиевом коллекторе. Отсюда он проходит через 18 p в алюминиевом профиле, через отверстие 18 q в алюминиевой пластине и в проход 18 r в алюминиевом коллекторе. Отсюда полный подробный путь является зеркальным отражением того, что только что произошло, но в целом жидкость проходит через экструзию и возвращается к коллектору 9.0013 18 s, через экструзию и обратно в коллектор 18 t до выхода через трубку 18 u. Passage 19 follows a similar path going from 19 a, 19 b, 19 c, 19 d, 19 e, 19 ж, 19 г, 19 ч, 19 i, 19 j, 19 k, 19 l, 19 m, 19 n, 19 o, 19 P, 19 Q, 19 R, 19 S, 19 T, и 19 U.

Этот путь потока желателен, так как вокруг зубьев статора нет петель, которые образуются с охлаждающей жидкостью. Это важно, поскольку позволяет использовать проводящие жидкости, такие как смесь воды и этиленгликоля, без ущерба для производительности. Кроме того, это позволяет использовать металлы для удержания охлаждающей жидкости с паяными или паяными соединениями, не вызывая коротких замыканий. При использовании пайки или пайки предпочтительным методом добавления присадочного материала является либо использование штампованной фольги, вставляемой между компонентами, либо нанесение пасты на одну из поверхностей.

Паяное или паяное соединение важно для общей надежности системы и предпочтительнее уплотнительных колец, шлангов или других изоляционных систем.

Жидкость может проходить через этот канал в любом направлении, но предпочтительно в поперечном направлении. Они могут быть объединены с одного конца и могут быть соединены параллельно или последовательно. Параллельная конфигурация является предпочтительным методом из-за меньшего перепада давления жидкости с меньшими проходами.

Использование токопроводящих материалов, таких как алюминий, рядом с пластинами статора связано с некоторыми техническими трудностями. Зазор между пластинами статора 1 и охлаждающие сосуды 9 a и 9 b , как показано на РИС. 4 критично. Существуют блуждающие магнитные поля, находящиеся немного за пределами пластин статора, которые могут вызывать вихревые токи, если очень близко находится проводящий материал. Это можно уменьшить, оставив небольшой зазор между этими компонентами. Размер зазора зависит от того, насколько высока плотность потока в соседних пластинах статора. Если зазор должен быть достаточно большим, чтобы теплопроводность жидкости VPI была недостаточной, можно добавить теплопроводный слой для увеличения теплового потока. Этот слой должен иметь некоторое удельное электрическое сопротивление, чтобы не генерировать вихревые токи, но он не должен быть настоящим изолятором, который обычно используется для вкладышей пазов. Если используется, этот слой должен иметь теплопроводность не менее 1 Вт/мК, а предпочтительно 10 Вт/мК. Его удельное электрическое сопротивление должно быть не менее 100 Ом·см, а лучше 10 000 Ом·см.

Обмотка предпочтительно выполняется круглым проводом, как показано на поперечном сечении РИС. 8. Обмотка представляет собой плотно упакованную конфигурацию, в которой каждый провод размещен отдельно для оптимальной плотности упаковки и теплопроводности. Внутренняя обмотка 7 и внешняя обмотка 8 расположены параллельно. Кроме того, все катушки данной фазы соединены параллельно. Это позволяет использовать проволоку минимального размера для облегчения изготовления катушки. ИНЖИР. 8 показана внутренняя обмотка 7 с тринадцатью параллельными обмотками, обозначенными A, B, C, D, E, F, G, H, I, J, K, L и M. Показанная внутренняя обмотка имеет 44 витков для каждой из тринадцати в ручные обмотки. Эти витки обозначаются числом после каждой буквы, т. е. A1 — это 1-й виток на обмотке, а B4 — 4-й виток на обмотке B. Цель этой конструкции обмотки — расположить витки таким образом, чтобы не было большой разницы напряжений между соседними проводами. . Поскольку все витки соединены параллельно, это означает, что вам не нужны провода с существенно разными номерами рядом друг с другом. В идеале хорошо сделать так, чтобы разница была меньше, по крайней мере, на одну четверть от общего числа витков, чтобы разница напряжений составляла максимум одну четверть напряжения двигателя. Треугольное сечение внутренней обмотки 7 , как показано на РИС. 8 является предпочтительной формой для установки обмоток. Альтернативной формой может быть усеченный треугольник или четырехугольник. При треугольном поперечном сечении внутренней обмотки 7 , как показано на фиг. 8 особенно сложно расположить провода вблизи вершины треугольника. Этот провод М показан со всеми 44 витками. В этом случае не было возможности получить небольшую разницу напряжений между M6 и M31 или, например, между M7 и M42. Эти случаи имеют разницу в 25 и 35 соответственно и намного больше, чем желаемые 11, поскольку 11 составляет одну четверть числа витков. По этой причине кусок слюдяной ленты 9Для разделения этих проводников добавлен номер 0013 20 . Внешняя обмотка 8 , как показано на фиг. 8 наматывается в аналогичной конфигурации с несколькими проводами в руке.

Внутренняя обмотка 7 , как показано на РИС. 3 и фиг. 4 предназначен для установки путем скольжения по зубу. Треугольная форма позволяет устанавливать все катушки без деформации, поэтому их можно легко наматывать на бобины и надевать. Внешняя обмотка 8 , как показано на фиг. 3 и фиг. 4 устанавливается после установки всех внутренних обмоток. Форма вставки обмотки показана на фиг. 12 и фиг. 13. Для этого внешняя обмотка сплющивается до формы 9.0013 27 , как показано, после намотки, а затем вытянутой обратно в форму при вставке обмотки в паз, сначала для формы 26 , а затем, наконец, для формы 8 , как показано на РИС. 12 и фиг. 13. В качестве альтернативы обмотка может быть намотана в этой искаженной форме, чтобы избежать этапа сплющивания. После установки внешних обмоток между каждой парой внешних обмоток можно вставить клиновидный блок, чтобы обеспечить плотный контакт внутренней и внешней обмоток. Из-за неравномерного характера этих обмоток предпочтительно размещать между ними впитывающий материал, чтобы обеспечить удержание жидкости VPI в окончательной сборке. Расположение этого затекания — вся поверхность между внутренней и внешней катушкой, обозначенная цифрой 9.0013 16 а, 16 b на РИС. 5.

Предпочтительно, чтобы внешняя обмотка была намотана на съемную оправку, а не на катушку, чтобы компенсировать повреждение катушки во время вставки. Кроме того, без катушки может потребоваться использование клея для закрепления проводов на месте между моментом их намотки и моментом их вставки в статор. Важно наносить клей только на те участки рулона, которые не скользят в процессе деформации.

Процесс намотки имеет решающее значение для получения правильно сформированной катушки для сборки в эту машину. Одним из критических параметров процесса намотки является обеспечение надлежащего натяжения проволоки во время намотки, желательно путем индивидуального контроля натяжения каждой проволоки. Кроме того, поскольку намоточный станок для этого типа намотки должен иметь несколько катушек проволоки, важно иметь возможность определять, когда менять каждую катушку проволоки в отдельности. Предпочтительный способ сделать это — непрерывно взвешивать катушку с проволокой на намоточной машине. Чтобы использовать этот метод, важно использовать круглую катушку с проволокой, а не ведро с проволокой, чтобы получить точные показания весов.

Порядок сборки обмоток важен. Предпочтительно устанавливать все внутренние обмотки до установки внешних обмоток. Хотя это не критично, очень важно установить все внутренние обмотки до того, как будут установлены последние две внешние обмотки, чтобы можно было установить все внутренние обмотки.

Внутренняя катушка предпочтительно намотана на бобину 10 , как показано на РИС. 7 и фиг. 9. Бобина действует как прорезь для первичной изоляции между катушкой и заземленными пластинами статора и охлаждающими коллекторами. Из-за более высоких тепловых потоков, генерируемых более компактными машинами этого типа, их теплопроводность очень важна. Этого можно достичь, сделав его тонким и используя материал с высокой теплопроводностью. Желательно иметь теплопроводность не менее 1 Вт/мК и предпочтительно 10 Вт/мК. Поскольку этот материал также должен быть электрическим изолятором, чтобы действовать как первичная изоляция, металлы обычно не работают. Для работы в качестве первичной изоляции удельное электрическое сопротивление должно быть более 1000 Ом·см, а предпочтительно более 10–15 Ом·см. Пластмассы обычно имеют теплопроводность менее 1 Вт/мК, но некоторые пластмассы, например, производимые компанией Coolpoly в Род-Айленде, США, обладают такой комбинацией свойств. Такие материалы, как жидкокристаллический полимер (LCP) и полифениленсульфид (PPS), являются хорошим выбором из-за их термостойкости, но для достижения высокой теплопроводности необходимы специальные наполнители.

При точном размещении проводов очень важно правильно запустить катушку. Если вы используете шпульку 10 , как показано на РИС. 9, предпочтительный подход к началу прокладки проводов состоит в том, чтобы поместить крышку 22 на косички 21 , чтобы выровнять провода в правильном исходном положении и сформировать жесткую или полужесткую крышку для намотки проволоки 2 ^и . перейти. Эта крышка может аккуратно направлять косички, как показано на фиг. 10, чтобы задать правильное начальное положение для каждого провода. Желательно иметь прорези или углубления 23 на краю крышки 22 для максимального направления проволочного слоя 2 ^и .

При многослойной намотке предпочтительно иметь точную вложенную конфигурацию на 3 сторонах витков, причем 2 из этих сторон проходят через паз.
