Гнутый стальной швеллер — что собой представляет и где используется

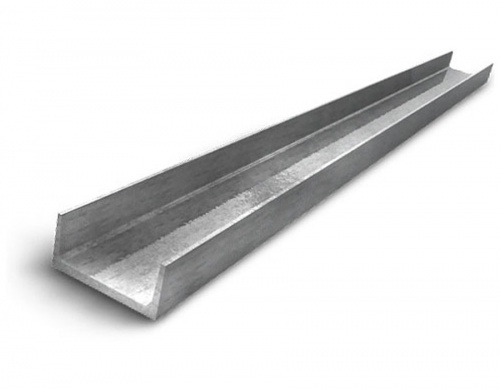

Гнутый швеллер — это стальной профиль, разновидность классического швеллера, с соответственными характеристиками, с отличием, состоящим в скругленном внешнем угле. Гнутый стальной швеллер не обладает настолько высокой прочностью, как горячекатаный классический, а значит не может нести на себе большие нагрузки, но есть и положительные качества этого вида металлопроката: такое изделие лучше поддается сварке, другим способам обработки. У него более точные размеры габаритов. Посмотреть прайс-лист и узнать стоимость гнутого стального швеллера — оптовый прайс-лист или розничный прайс-лист на швеллер гнутый. Производство гнутого стального швеллера Такой вид швеллера изготавливается в соответствии с ГОСТ. Он делится на два вида, каждый соответствует определенному ГОСТУ: равнополочный гнутый швеллер, производство которого регламентируется ГОСТ 8278 и неравнополочный гнутый швеллер — ГОСТ 8281. В общем случае изготовление гнутых стальных профилей должно производиться с учетом ГОСТ 11475. Изготовление гнутого швеллера происходит на специальном профилегибочных станках, при этом используются различные типы стали, в том числе: Рулонная горячекатаная — технология горячего проката предполагает изменение кристаллической решетки стали; Рулонная холоднокатаная — такой способ производства позволяет создать изделия, которые имеют повышенную устойчивость к деформации. Такая технология требует выполнения работ при сравнительно низкой температуре, поэтому кристаллическая решетка стали не меняется; Конструкционная; Углеродистая; Низколегированная — с добавлением специальных легирующих добавок, которые повышают эксплуатационные характеристики изделий металлопроката. Основные характеристики гнутого стального швеллера: Способность переносить большие осевые нагрузки; Возможность использования без применения сварки; Способность выдерживать нагрузки на изгиб; Небольшой вес; Изделие отлично поддается сварке. Все гнутые стальные швеллеры по точности прокатывания подразделяются на три основные общепринятые категории: Высокой точности; Повышенной точности; Обычной точности. Относительно формы конструкции стального гнутого профиля имеются четыре соответственные категории: Обе полки параллельные между собой — обозначается «П»; Легкие изделия с параллельными гранями полок — имеет обозначение «Л»; Грани полок изнутри находятся под наклоном — «У»; Профиль специального назначения — «С». Технические требования к изготовлению гнутого швеллера При производстве гнутых профилей используют только стали определенных марок, в соответствии с ГОСТом. По стандартам на поверхности изделий могут допускаться отпечатки, вкатанные пузыри, отдельные забоины, но не допускаются трещины, окалины, раковины, загрязнения и множественные вздутия. Кромки и торцы заготовок согласно стандарту 11475 не допускают зазубрин, расслоений или затянутой кромки. В небольшом количестве забоины и вмятины допустимы, если они не выводят размеры изделия за номинальные. В зависимости от группы качества изделия могут иметь или не иметь трещин по стандарту. Если профиль низкого качества, разрешаются трещины протяженностью до 10 мм в месте изгиба для профиля толщиной 2 мм. Если данный параметр находится в пределах 2-5 мм, то протяженность может быть уже 15 мм, а для толщины более 5-20 мм и выше. Изделия металлопроката производятся на станке, поэтому снижение качества изделий возможно лишь в том случае, если калибровка валков была выполнена неправильно. Вне зависимости от стали, используемой при изготовлении профилей, изделия могут монтироваться двумя способами, как болтовым скручиванием, так и сварными швами. Маркировка гнутого стального швеллера Маркируют такие изделия металлопроката по схеме В×Ш×Т, где: В — высота, которая обычно колеблется между 25 и 310 мм; Ш — ширина, которая по стандарту находится в диапазоне между 26 и 100 мм; Т — толщина, колеблется между 2 и 6 мм. Швеллер гнутый неравнополочный ГОСТ 8281-80 Согласно данному стандарту гнутый швеллер, как правило производится из кипящей углеродистой или полуспокойной стали, имеющей временное сопротивление разрыву более 460 единиц. Может использоваться и углеродистая сталь, низколегированная сталь, имеющие ту же величину сопротивления разрыву. Предельные отклонения от 90 градусов зависят от ширины полки, подразделяются на несколько категорий: До 100мм; Выше 100мм; Изделия повышенной прочности. Гнутый швеллер неравнополочный по стандартам ГОСТ 8281-80 может быть от 4 до 11,8 м. Швеллер гнутый стальной равнополочный ГОСТ 8278-83 Данный стандарт распространен на все изделия, получаемые с помощью профилегибочных приборов с использованием заготовок различных сталей. По стандарту разрешаются предельные отклонения в процессе производства, которые касаются высоты стенки профиля и точности профилирования: Высота стенки менее 50мм, тогда точность допустима с отклонением 0,75мм, для повышенной точности и для обычной точности отклонение может быть — 1мм; При высоте стенки 50-100мм, допускаются отклонения — 1,25; 1,3; 1,5мм для всех классов точности; Для высоты 100-150мм допускаются отклонения для высокой точности и повышенной точности — 1,5мм, а для обычной точности- 2мм. Согласно стандарту 8287 длина гнутого профиля может выбираться в пределах от 3 до 11.8 м. Если используются немерные длины, то они могут составлять не более 7% массы партии. Допускается также выпускать длины, кратные мерным. Величина предельных отклонений длины выбирается в зависимости от длины. Положительные характеристики гнутого стального профиля: Отсутствие сварки при монтажных работах; Гладкая поверхность материала; Легко воспринимает большое осевое давление; Низкий вес; Высокая точность и совместимость; Возможность придать изделию произвольную форму; Легко переносит давление на изгиб. Благодаря этим характеристикам стальной гнутый швеллер успешно используется в большинстве сфер современного производства. Сферы использования стального гнутого швеллера: В строительном деле: Для реконструкции сооружений; Для монтажа коммуникаций; Для каркаса фасадов и стен здания; Для ложбин воды; Для перегородок; Для сооружения крупных и средних стержневых или несущих конструкций, колон и связей; Для кровли зданий. В автомобилестроении; В судостроении; В станкостроении; В домашнем хозяйстве: Для сборки каркаса теплицы и других конструкций; Для установки ниш хранения тяжелых предметов. В вагоностроении. Гнутые стальные изделия используются часто, поскольку дают существенный выигрыш в стоимости постройки. В среднем применение таких металлоконструкций обеспечивает до 20% экономии металла, при этом масса будущего сооружения будет ниже, чем при использовании других конструкционных элементов, а надежность останется такой же высокой. Хотите купить гнутый швеллер, ознакомтесь с оптовыми ценами на гнутый швеллер и розничной стоимостью гнутого швеллера или сразу обращайтесь по телефонам со страницы — Контакты, наши специалисты проконсультируют и помогут в оформлении заказа.

Горячекатаный швеллер и швеллер гнутый отличия?

Швеллер относится к группе фасонного проката. Он имеет П-образный профиль. Этот вид металлопроката входит в число основных конструктивных материалов для промышленности и строительства. Его используют для изготовления высоконагруженных строительных конструкций и самой разнообразной промышленной продукции: например, рам грузовых автомобилей, вагонов. Промышленность производит швеллер гнутый или горячекатаный, что обеспечивает потребителям широкий выбор наиболее подходящего для своих целей проката.

Швеллер: виды и особенности

Фасонный прокат включает следующие группы продукции: уголок, швеллер, рельсы, двутавровые балки и ряд других специальных профилей. Среди них только первые два вида могут изготавливаться по технологии горячей прокатки и гнутья. Все остальные группы фасонного проката – это горячекатаная продукция. Различия горячекатаного и гнутого швеллера заложены в способах их производства и сортаменте готовых изделий.

В соответствии с действующими нормативными документами швеллеры подразделяются на следующие виды:

• горячекатаные равнополочные швеллеры серий У, П, Э, Л и С по ГОСТ 8240-97;
• гнутые равнополочные швеллеры по ГОСТ 8278-83;
• гнутые неравнополочные швеллеры по ГОСТ 8281-80.

Соответственно, обычный швеллер и швеллер гнутый имеют отличия, но у них намного больше общего, поэтому в большинстве сфер использования они являются полностью взаимозаменяемыми материалами.

Чем швеллер гнутый отличается от горячекатаного?

Присутствие на рынке разных видов однотипного металлопроката у многих потребителей вызывает вопросы; в частности, их интересует, в чём отличие гнутых и горячекатаных швеллеров. Ответ на этот вопрос мы дадим в трёх аспектах, которые касаются внешнего вида, способа производства и сортамента этого металлопроката. Наиболее существенные различия мы свели в следующую таблицу:

Показатель	Горячекатаный швеллер	Гнутый швеллер
Толщина стенки и полок	У г/к швеллеров она разная (полки всегда толще).	У гнутых изделий она одинакова по всему сечению швеллера.
Форма рёбер	Чётко прямоугольная	Округлая
Диапазон типоразмеров, который определяется по высоте стенки	По номеру, каждая единица которого равна 10 мм серии У, П и Э – 5–40 серия Л – 12–30 серия С – 8–30	По высоте стенки в мм для равнополочных швеллеров – 25–410 для неравнополочных швеллеров – 32–300
Диапазон ширины полок	Серии У, П и Э – 32–115 мм серия Л – 30–65 серия С – 45–100 Для каждого типоразмера швеллера за редкими исключениями существует единственный вариант ширины полок	26–160 мм для равнополочных швеллеров 12–90 по меньшей полке и 22–180 по большей полке для неравнополочных изделий. Для каждого типоразмера гнутых швеллеров наличие нескольких вариантов ширины полок является правилом.
Структура металла	Однородная по всему телу швеллера	Нарушенная по линиям гибки, что негативно сказывается на прочности изделия

Швеллер горячекатаный и гнутый: внешние и производственные отличия

По внешнему виду их легко различить по форме рёбер. Максимальное внешнее сходство с гнутыми изделиями имеет горячекатаный прокат с параллельными гранями полок серий Л и С. Однако в отличие от обычного гнутый швеллер имеет более широкий сортамент, что обеспечивает потребителям металлопроката разнообразие выбора. Теперь перейдём к ответу на поставленный вопрос с точки зрения производства обоих видов проката.

Производство гнутого и горячекатаного швеллера

Горячекатаный швеллер изготавливается путём прохождения разогретой заготовки через клети прокатного стана до получения продукции необходимого типоразмера с заданной толщиной стенки и полок. Гнутый швеллер изготавливают на профилегибочных станах из штрипса. Штрипсом называют заготовки из холоднокатаного и горячекатаного листа, который режут на полосы требуемой ширины. Она должна быть достаточной для гнутья изделия с заданной высотой стенки и шириной полок.

Оба вида проката выполняют из одинаковых марок стали, поэтому различия между ними в основном обусловлены способами их производства. Например, технология гнутья позволяет изготавливать швеллер мелкого сортамента – меньше № 5, то есть со стенкой высотой менее 50 мм. Кроме того, сортамент гнутых равнополочных швеллеров намного больше, чем горячекатаных изделий, даже при объединении всех серий в одну. Это обеспечивает потребителям оптимальный выбор швеллеров по их характеристикам.

Столь большая разница в сортаменте гнутых и горячекатаных швеллеров обусловлена тем, что производство проката по традиционным технологиям на порядок сложнее. Для перехода на новый типоразмер г/к изделий необходима серьёзная переналадка прокатного оборудования. Для изготовления другого типоразмера гнутых швеллеров достаточно поменять ширину заготовки и выполнить минимальные настройки профилегибочного стана. Поэтому гнутый металлопрокат дешевле своих горячекатаных аналогов.

Свойства гнутых и горячекатаных швеллеров

Швеллеры предназначены для изготовления несущих конструкций, поэтому главной их характеристикой является прочность на изгиб (стойкость к вертикальным нагрузкам). Сравнивать свойства обоих видов швеллеров «в лоб» не получится, поскольку во всём их сортаменте нет одинаковых изделий по толщине стенок и полок. Для иллюстрации этого факта приведём пример сравнения горячекатаного швеллера № 5Э и равнополочных гнутых изделий высотой 50 мм. Основную информацию о них содержит следующая таблица:

Показатель	№ 5Э	Гнутый швеллер h 50 мм
Толщина стенки в мм	4,2	2–6 (4)
Толщина полок	7	2–6 (4)
Момент сопротивления к вертикальной нагрузке: для стенки для полок	9,17 ед. 3,05 ед.	3,25–10,65 ед. (7,12) 0,9–5,51 ед. (2,89)
Вес 1 м швеллера в кг	4,79	1,61–5,73 (3,62)

На единственный типоразмер горячекатаного изделия № 5Э приходится 11 вариантов гнутых швеллеров с высотой стенки 50 мм. В таблице в скобках указаны характеристики наиболее близкого типоразмера, исходя из толщины стенки. Сравнение этих показателей с характеристиками швеллера № 5Э говорит о том, что горячекатаные изделия ощутимо превосходят ближайшие гнутые аналоги по прочности (на 28,8 % для стенки и 5,5 % для полок). Платой за преимущество в прочности является увеличенный на 32,3 % вес.

Мы не будем вдаваться в нюансы теории сопромата, по которой рассчитывают требуемую прочность несущих конструкций и, соответственно, выбирают подходящие типоразмеры проката. Однако очевидным является тот факт, что гнутые швеллеры обеспечивают большую свободу выбора и экономию на материале. Напомним, что металлопрокат продаётся на вес и более лёгкая продукция обойдётся потребителю дешевле.

Гнутый и горячекатаный швеллер: что выбрать?

Мы уже дали разные версии ответов на вопрос об отличии холоднокатаного швеллера от горячекатаного аналога. Самым существенным различием этих видов проката является то, что изделия с одинаковой высотой стенки имеют разную прочность и, соответственно, несущую способность. Этот показатель является определяющим фактором выбора проката, который и предназначен для изготовления несущих конструкций в строительстве и производстве промышленной продукции.

Швеллер гнутый и горячекатаный в строительстве

В строительстве швеллер гнутый и горячекатаный обычно используется для устройства перекрытий зданий, мостовых пролётов, погрузочно-разгрузочных эстакад и других сооружений, где конструкции должны иметь высокую несущую способность при относительно малом весе. Оба вида проката полностью равноправны в строительной сфере. Главное условие – чтобы их прочностные характеристики соответствовали требованиям проекта строительства или технической документации на производство той или иной промышленной продукции.

Какой швеллер выбрать – гнутый или горячекатаный?

Основным критерием выбора швеллеров является их прочность. Если у подходящих по типоразмеру гнутых и горячекатаных изделий момент сопротивления к вертикальной нагрузке соответствует проектным требованиям, предпочтительнее гнутый прокат. Он легче и дешевле. Однако, когда речь идёт о предельных нагрузках, у горячекатаных швеллеров нет альтернативы.

Например, момент сопротивления для стенок горячекатаных швеллеров максимального типоразмера (№ 40П) составляет 763 ед. У гнутых изделий со стенкой высотой 400 мм он составляет только 458,99 ед.
