Швеллер 20 ГОСТ 8240-89, критерии выбора, размерные параметры и назначение

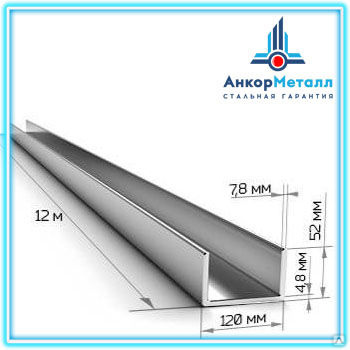

Швеллер относится к металлопрокату, изготовленному в виде балки с поперечным сечением «П»-образной формы. Особенностью изделия является одностороннее расположение полок относительно боковой стенки. По способу производства фасонные изделия подразделяются на несколько видов, характеристики которых определяются назначением, степенью нагрузки, областью применения и условиями эксплуатации.

• Разновидности швеллера
• Сфера применения продукции
• Справочные весовые величины швеллера
  • Марки стали для фасонного проката
  • Классификация, размеры и поперечное сечение
  • Масса швеллера 20

Разновидности швеллера

Среди большого сортамента наиболее востребованной считается продукция из стального металлопроката, которая бывает:

• Горячекатаной, ГОСТ 8240–89 ;
• Гнутой равнополочной, ГОСТ 8278–75 ;
• Гнутой, не равнополочной, ГОСТ 8281–80 ;
• Стальной специальной, ГОСТ 19425–74 ;
• С параллельными гранями;
• С уклоном внутренней грани полок.

Стальной швеллер 20 производится с высокой, повышенной и обычной точностью размеров методом горячей или холодной прокатки из квадратных заготовок кратной и немерной длины.

Сфера применения продукции

Изделие из стального металлопроката обладает высокими физическими и механическими свойствами, хорошо обрабатывается слесарными инструментами, сваривается, режется, сверлится. За счет П-образной формы сечения швеллер сохраняет заданные параметры при высоких эксплуатационных нагрузках, что особенно важно в разных сферах народного хозяйства.

Швеллер часто встречается в качестве нагружаемой конструкции при производстве:

• подъемных кранов;
• автотранспорта;
• речных и морских судов;
• ж/д вагонов;
• межэтажных перекрытий, кровли;
• пандуса;
• предметов мебели;
• дверных и оконных проемов;
• перил;
• заборов;
• лестниц.

Стандартный вид фасонного профиля для конструктивных элементов выпускается из проката черного металла и устойчивой к ржавлению нержавейки. Стальная балка преобразуется в толстостенный швеллер после горячей прокатки на сортовом стане, продукция с тонкими полками, изготовленная из сплавов и цветных металлов, проходит формовку на профилегибочном стане методом прессования.

Справочные весовые величины швеллера

Справочная величина одного погонного метра горячекатаного швеллера рядовой серии с гранями параллельного типа рассчитывается по таблице минимального размера без учета допуска ширины, толщины, длины изделия и уклона полок. Производство продукции осуществляется из стали плотностью 7,85 г/см³, отклонение веса от расчетных показателей более 6% не допускается условиями ГОСТа.

По условиям государственного стандарта 8240−97 горячекатаный швеллер производится в нескольких вариантах исполнения:

• «У» — с уклоном внутренней грани полок;
• «П» — с параллельной гранью полок;
• «Э» — экономичные, с параллельной гранью полок;
• «Л» — легкая серия с параллельной гранью полок;
• Специальный.

Горячекатаный швеллер 20 ГОСТ 8240 −89 «П» и «С» под заказ изготавливается утяжеленным, готовое изделие маркируется литерой «а». Прокат поставляется в продажу мерной, немерной и кратной мерной длины не короче 3 м и не длиннее 12 м. По условиям стандарта в изделиях мерной длины допускается отклонение до +10 см, в меньшую сторону — не допускается. Срок изготовления утяжеленного, экономичного и легкого фасонного проката зависит от рабочего графика завода и объема поставки, но не более 30 дней.

Марки стали для фасонного проката

Изготовление фасонного металлопроката горячекатаным способом осуществляется из углеродистой стали 5 категории Ст. 3сп/пс ГОСТ 380–2005 , низколегированной стали 09Г2С, 17Г1С, 10ХСНД или 15ХСНД (ГОСТ 19281−89), а также антикоррозийной 10ХСНД или 15ХСНД. Характеристики сплава помогают снизить вес нагружаемых металлоконструкций, сохранить свойства в течение всего срока эксплуатации. При небольшом весе гнутая сортовая сталь устойчива к деформации, прогибам, кручению.

Классификация, размеры и поперечное сечение

Все рабочие характеристики сортамента 8240−89 регламентируются ТУ и требованиями стандарта. По данным габаритных размеров, номинальной массы и размеров поперечного сечения можно рассчитать вес конструкции, выбрать фасонный прокат равнополочного и не равнополочного типа. Для каркасов облегченного типа используется устойчивый к атмосферным и климатическим факторам гнутый алюминиевый швеллер.

Масса швеллера 20

Перед выбором фасонного швеллера 20, изготовленного по условиям государственного стандарта, необходимо произвести расчет характеристик будущей конструкции. Специалисты, занятые в сфере производственного цикла с помощью таблицы помогут подобрать фасонный металлопрокат нужной марки стали, конфигурации, оптимального размера и допустимой нагрузки. Под заказ продукция может изготавливаться по индивидуальным чертежам.

При весе 18,4 кг одного метра швеллер идеально подходит для сооружения навесов, павильонов, терминалов, рельсов для подъемных кранов, перекрытий производственного цеха, мостов, эстакад. Продукция поставляется партиями по 60 т, связками, пачками или поштучно. Изделия оснащаются Сертификатом качества и бирками с информацией о размерных параметрах изделия, номере партии, количестве единиц в пачке и ее весе. Доставка продукции осуществляется автотранспортом, вагонами и в длинномерных контейнерах.

Швеллер горячекатаный | оптовые цены в Москве

продажа оптом в Москве и МО

Наименование	Марка стали	Длина	Цена за тонну	Вес метра п.	Цена за метр, от:	04.03.2021
Швеллер стальной г/к размеры
Швеллер №-5П	ст3сп/пс5	10м,6м		4,84		заказать
Швеллер №-6.5П	ст3сп/пс5	10м,6м	61700	5,9	3707	заказать
Швеллер №-8П	ст3сп/пс5	11.7м,9м	62200	7,05	4464	заказать
Швеллер №-10П	ст3сп/пс5	11. 7м,9м	63200	8,59	5515	заказать
Швеллер №-12П	ст3сп/пс5	11.7м,12м	67200	10,4	737	заказать
Швеллер №-14П	ст3сп/пс5	11.7м,12м	67200	12,3	868	заказать
Швеллер №-16П	ст3сп/пс5	11.7м,12м	67200	14,2	999	заказать
Швеллер №-18П	ст3сп/пс5	11.7м,12м	67200	16,3	1143	заказать
Швеллер №-20П	ст3сп/пс5	11.7м,12м	75810	18,4	1453	заказать
Швеллер №-22П	ст3сп/пс5	11.7м,12м	75810	21	1653	заказать
Швеллер №-24П	ст3сп/пс5	11.7м,12м	93010	24	2313	заказать
Швеллер №-27П	ст3сп/пс5	11. 7м,12м	93010	27,7	2659	заказать
Швеллер №-30П	ст3сп/пс5	11.7м,12м	93010	31,8	3116	заказать
Швеллер №-40П	ст3сп/пс5	11.7м,12м	116700	48,3	5802	заказать

Швеллер — вид металлопроката имеющее форму сечения в виде буквы П, толщиной от 0,4 до 1,5 сантиметров, высотой полок от 5 до 40 мм и длиной от 6 до 12 метров. Во время проведения строительства используются самые разнообразные материалы. Но при этом самой основной проблемой, которая встает перед строительной бригадой, было и остается достижение максимальных показателей используемых материалов по прочности. Для наибольшей прочности конструкций — их усиливают с помощью специальных элементов, среди которых особенной популярностью пользуется стальной швеллер. Очень часто его используют как скелет будущей постройки, ведь именно он отвечает всем основным требованиям по прочности и долговечности.

Однако швеллер востребован не только в сфере строительства при возведении и ремонте зданий, а так же при реставрационных работах для укрепления ветхих построек. Во многих областях автомобильного и вагонного строения невозможно обойтись без прочной и легкой металлической конструкции, которая являлась надежных и долговечным каркасом для устанавливаемой в последующем техники. Строительство морских судов и платформ также не обходится без стального швеллера. Используя особые конструкторские решения, в том числе и усиленный профиль, можно добиться от готового изделия максимальной прочности и хорошего противостояния самым разнообразным нагрузкам.

Швеллер г/к: размеры, вес, цена, гост

Вопреки тому, что швеллер является довольно распространенным элементом, полную информацию о нем можно найти лишь в особых специализированных изданиях. Требования к качеству швеллера настолько высоки, что в случае несоблюдения производителем ГОСТа ему выписываются серьезные штрафы, которые могут повлиять в дальнейшем на его репутацию. И только обратившись в компанию, являющуюся специалистом своего дела, можно не сомневаться в итоговом результате.

На строительном рынке представлены следующие виды этого материала: швеллер П — с параллельными гранями полок; швеллер У — с уклоном внутренних граней полок; С — специальные швеллеры; Э — швеллеры экономичные легкие под заказ. Данный прокат изготавливается из сталей углеродистых таких как ст3 сп; пс; кп, низкоуглеродистых 09г2с. Длиной изготавливают швеллеры от 6 до 12м (6м, 9м, 11,7м 12м) основные стандарты по ГОСТу. Размеры ширины швеллера от 50 мм до 400 мм.

При выборе стального крепления необходимо в первую очередь обращать внимание именно на его толщину, ведь именно от нее зависит надежность будущей постройки. Именно поэтому перед покупкой швеллера квалифицированные специалисты проводят специальные расчеты, на основании которых уже отдают предпочтение той или иной разновидности металлопроката.

Кроме того, необходимо иметь понятие, что представляет собой стальной швеллер. Им называют одну из разновидностей металлического проката, который отличается  особым поперечным сечением, выполненным в виде буквы «П». Такая характерная конструкция образуется с помощью двух полок и стенки. Без существования такого материала была бы невыполнимой задача по обеспечению минимизации веса строительной конструкции, которая без особого труда способна выдержать существенные нагрузки.

Наша компания предлагает швеллеры горячекатаные в Москве по ценам производителя, так же мы организуем быструю доставку на Ваш объект. Заказать можно по телефону указанному на сайте или отправив по запрос на электронную почту.

ГОСТ 19425-74 / Ауремо

ГОСТ 27772-2015
ГОСТ Р 52927-2015
ГОСТ Р 56354-2015
ГОСТ Р 56355-2015
ГОСТ 30245-2012
ГОСТ 32603-2012
ГОСТ 24045-2016
ГОСТ 8509-93
ГОСТ 8283-93
ГОСТ 8240-97
ГОСТ 5257-98
ГОСТ 30245-2003
ГОСТ 24045-94
ГОСТ 19772-93
ГОСТ 19771-93
ГОСТ 14635-93
ГОСТ 8319.4-75
ГОСТ 8319.13-75
ГОСТ 8320.6-83
ГОСТ 8320.2-83
ГОСТ 8320.3-83
ГОСТ 5267.8-90
ГОСТ 5267. 1-90
ГОСТ 12492.4-90
ГОСТ 12492.1-90
ГОСТ 30565-98
ГОСТ 5422-73
ГОСТ 7511-73
ГОСТ 9234-74
ГОСТ 19425-74
ГОСТ 8319.8-75
ГОСТ 8319.5-75
ГОСТ 8319.0-75
ГОСТ 21026-75
ГОСТ 8319.6-75
ГОСТ 11474-76
ГОСТ 13229-78
ГОСТ 8281-80
ГОСТ 8278-83
ГОСТ 8320.10-83
ГОСТ 8282-83
ГОСТ 8320.9-83
ГОСТ 8320.13-83
ГОСТ 12492.15-90
ГОСТ 5267.6-90
ГОСТ 5267.0-90
ГОСТ 5267.11-90
ГОСТ 8319.12-75
ГОСТ 10551-75
ГОСТ 8319.11-75
ГОСТ 25577-83
ГОСТ 8320.4-83
ГОСТ 8320.12-83
ГОСТ 8320.0-83
ГОСТ 5157-83
ГОСТ 8320.5-83
ГОСТ 26020-83
ГОСТ 8320.11-83
ГОСТ 4781-85
ГОСТ 5267.2-90
ГОСТ 12492.7-90
ГОСТ 5267.9-90
ГОСТ 12492.0-90
ГОСТ 12492.10-90
ГОСТ 12492.12-90
ГОСТ 5267.12-90
ГОСТ 8319.2-75
ГОСТ 8320.7-83
ГОСТ 8320.8-83
ГОСТ 18662-83
ГОСТ 8320.1-83
ГОСТ 8510-86
ГОСТ 8239-89
ГОСТ 17152-89
ГОСТ 12492.6-90
ГОСТ 5267.10-90
ГОСТ 12492.2-90
ГОСТ 5267.4-90
ГОСТ 5267.13-90
ГОСТ 12492.5-90
ГОСТ 12492.3-90
ГОСТ 12492.8-90
ГОСТ 5267.3-90
ГОСТ 12492.14-90
ГОСТ 12492.9-90
ГОСТ 5267.7-90
ГОСТ 12492.11-90
ГОСТ 12492.13-90
ГОСТ 5267.5-90

ГОСТ 19425-74

Группа В22

СТАЛЬ ДВУТАВРОВАЯ И ШВЕЛЛ СТАЛЬ СПЕЦИАЛЬНАЯ

Ассортимент

Двутавры и швеллеры стальные специального назначения. Размеры

ИВС 77.140.70
ОКП 09 2500

Дата введения 1975−01−01

Решением Госстандарта Совета Министров СССР от 17 января 1974 г. N 149 дата введения установлена ​​1001. .75

Ограничение действия, принятого Протоколом № 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94)

ЗАМЕНА ГОСТ 5157-53 в части двутавровой балки для подвесных рельсов

ИЗДАНИЕ ( Октябрь 2012 г.) с Изменениями № 1, 2, утвержденными 19 ноября77 и июнь 1985 г. (I & C 1-78, 10-86)

1. Настоящий стандарт распространяется на горячекатаные двутавровые балки для подвесных рельсов (М), арматуру валов (S) и швеллеры для автомобильной промышленности. ().

1А. Для прецизионного проката изготавливаются профили:

— повышенной точности,

— нормальной точности — В.

(Доп. Ред. N 2).

2. Форма, размеры балок и швеллеров, площадь поперечного сечения, масса 1 м и справочные значения должны соответствовать указанным в черт. 1 и 2 и табл.1.

Черт.1

Примечание. Уклон граней внутренних полок должен быть не более:

— для балок М — 12 %;

— для балок С 16%.

Черт.2

Примечание. Уклон лицевых поверхностей внутренних полок должен быть не более 10%.

Таблица 1

Примечания:

1. Площадь поперечного сечения и масса 1 м рассчитываются с учетом номинальных размеров. При расчете массы 1 м профиля плотность стали равна 7,85 г/см.

2. Радиусы кривых, показанных на черт.1 и 2, профилей не определены и это для строительного калибра/

Обозначения к ад.1 и 2 и табл.1:

 — высота;

— ширина полки;

 — толщина стенки;

— средняя толщина полки;

— радиус внутренней кривизны;

 — радиус кривизны полки;

— момент инерции;

— момент сопротивления;

— радиус вращения;

 — статический момент полиацена;

— расстояние от оси до граней наружной стены.

3. Предельные отклонения размеров секций должны соответствовать указанным в табл.2.

Таблица 2

Размеры, мм

Примечание. Определение толщины профиля полок в калибрах валков при их расточке.

4. Уклон профилей наружной облицовки не должен превышать 0,015 .

По требованию потребителя профили изготавливаются с уклоном наружной кромки полки не более 0,0125 .

5. Кривизна стены на высоте сечения профиля не должна превышать 0,15 .

6. Притупление наружных кромок фланцев секций с 24 по Н включительно не должно превышать 0,3 t , свыше Н 24 — 3 мм.

7. По требованию потребителя асимметрия полки балки относительно вертикальной оси не должна превышать ½ суммы предельных отклонений по ширине полки.

6, 7. (Измененная редакция, ред. N 2).

8. По заказу балки и швеллеры изготавливаются длиной от 4 до 13 м:

— мерная длина;

— кратно мерной длине;

— мерная длина с остатком до 5% от массы партии;

— кратная длина с остатком до 5% от массы партии;

— случайная длина.

Остальные профили длиной менее 3 м.

9. По желанию заказчика могут быть изготовлены профили ограниченной длины в пределах немерной длины более 13 м.

(Пересмотренная редакция, Ред. N 2).

10. При изготовлении профилей переменной длины допускается использование профилей длиной не менее 3 м в количестве не более 5 % от массы партии.

11. Предельные отклонения по длине профилей размерных и кратных длин не должны превышать:

+40 мм при длине до 8 м;

+80 мм — при длине 8 м. Ст

Предельные отклонения по длине профилей и кратной мерной длине для высокоточной прокатки не должны превышать:

+40 мм при длине до 8 м;

+5 мм за каждый метр свыше 8 м.

12. Кривизна профилей в вертикальной и горизонтальной плоскостях не должна превышать 0,2% длины.

Кривизна профилей в вертикальной и горизонтальной плоскостях для высокоточной прокатки не должна превышать 0,15 % длины профилей высотой до 360 мм и 0,1 % длины — для профилей высотой более 360 мм.

10−12. (Переработанное издание, Ред. N 2).

13. Для каждого профиля дополнительно к требованиям ГОСТ 7566-94 в области маркировки проката проставляется номер профиля с индексом М или (18М, 20са, 36С и т.д.).

14. Проклейка производится на расстоянии не менее 500 мм от конца профиля. Высота балки измеряется по оси канала в плоскости стены.

15. Допуски на массу 1 м профиля не должны превышать плюс 3-минус 5%. Предельные отклонения проверяются производителем весовой партии массой 20-60 т через каждые 400-500 т/год или отрезков профиля длиной не менее 300 мм, отобранных прокаткой не менее чем через каждые 100 прокатных стержней.

16. Марки стали и технические требования — ГОСТ 535-2005 и другие действующие стандарты, указанные в заказе.

17. (Исключен, Ред. N 2).

Гост Каналы » Калькулятор веса металла

Профили европейского стандарта

Швеллеры из мягкой стали ГОСТ

Профиль	Стандартный	Профиль     Код	Европрофили Размеры, мм				Вес	Вес
СЛ	Имя профиля		Ч	В	S	Т	кг/м	6 метров
1	Европейские профили	№ 6.5	65	36	4,40	7,20	5,90	43,20
2	Европейские профили	№ 8	80	40	4,20	7,40	7,03	44,40
3	Европейские профили	№ 10	100	46	4,30	7,60	8,58	45,60
4	Европейские профили	№ 12	120	52	4,30	7,90	10,22	47,40
5	Европейские профили	№ 14	140	58	4,40	8,20	12. 07	49,20
6	Европейские профили	№ 16	160	64	4,40	8,50	13,83	51,00
7	Европейские профили	№ 18	180	70	4,50	9,20	16,60	55,20
8	Европейские профили	№ 20	200	76	4,60	9,60	18,41	57,60
9	Европейские профили	№ 22	220	80	4,60	10.00	20,53	60,00
10	Европейские профили	№ 24	240	90	4,80	10,60	23,70	63,60
11	Европейские профили	№ 27	270	95	6,00	10,50	27,70	63,00
12	Европейские профили	№ 30	300	100	6,30	11. Published by admin View all posts by admin
