Токарный станок 1М95: технические характеристики

Комбинированный токарный станок 1м95 стоял на производстве с 1966 по 1977 года на Алма-Атинском станкостроительном заводе. В 1977 году завод отказался от выпуска данных устройств, заменив их на более перспективную разработку – станок 1д95. Конструкторы считали, что данное устройство лучше всего подойдет для небольших передвижных или стационарных мастерских.

1. Описание
2. Технические показатели
3. Система управления и строение
4. Схема управления

Описание

Станок 1м95 предназначен для выполнения токарных (наружных и внутренних) работ на телах вращения с разными параметрами. Кроме этого, на данном станке можно создавать резьбу необходимого типа как в центрах, так и в патроне.

Устройство состоит из двух ключевых узлов. Первый предназначен для точения и фрезеровки, а второй – для сверлильных работ. Каждый из этих узлов обладает самостоятельным приводом. Благодаря целому ряду удачных конструкторских решений станок характеризуется высокой универсальностью. Кроме центров с переменной высотой, станок имеет долбежные, фрезерные, заточные приспособления, демонстрирует неплохие металлорежущие показатели.

На этом устройстве оператор может создавать следующие типы резьбы:

• метрическую;
• модульную;
• дюймовую;
• питчевую.

Кроме перечисленных функций, на станке выполняют несложные работы по затачиванию. Класс точности устройства – Н. Эксплуатировать станок лучше всего в помещениях закрытого типа с регулируемым температурным режимом.

Технические показатели

Станок имеет хорошие габаритные характеристики. Его высота – 1,67 м, ширина – 1,25 м, длина – 2, 75 м. Общий вес устройства в базовой комплектации – 2170 кг.

Другие ключевые показатели токарного станка 1м95:

1. Максимальный диаметр заготовки над станиной – 50 см.
2. Максимальная масса заготовки в патроне и центрах – 100 кг.
3. Максимальная длина обрабатываемой детали – 1 кг.
4. Диапазон скоростей шпинделя – от 28 до 1250 оборотов в минуту.
5. Диаметр сквозного отверстия в шпинделе – 3,5 см.

Более детальные характеристики станка можно посмотреть в приведенных ниже таблицах:

Система управления и строение

Детального описания требуют ключевые узлы устройства.

Станина с двумя направляющими– для передвижения каретки и для передвижения задней бабки. В одной из тумб, на которых крепится станина, находится главный электродвигатель станка.

Коробка подачи. Благодаря установленным в ней механизмам, оператор станка имеет возможность изготовлять четыре типа резьбы. Система коробки подач приводится в действие коробкой скоростей. Необходимые подачи активируются при помощи ручек управления, которые находятся на данном узле.

Суппорт. Конструкция данного узла позволяет ему осуществлять продольные и поперечные движения. В первом случае суппорт двигается по станине, а во втором – по каретке. Приводит в действие данный механизм можно вручную или при помощи механического привода. Верхняя часть узла может двигаться отдельно от всего суппорта в продольном направлении. Задняя бабка двигается в вертикальном и поперечном направлениях.

Фартук. На данном узле установлены две муфты, при помощи которых оператор приводит в движение суппорт. Конструкция муфт позволяет в автоматическом режиме прерывать подачу, если рабочие узлы станка перегружены. Недостатком установки можно назвать отсутствие у фартука функции автоматического передвижения суппорта. Зато на нем предусмотрена блокировка от одновременной активации ходового винта и ходового валика.

Коробка скоростей. Данный узел оператор может перемещать в вертикальном направлении по специальной стойке. Коробка передач приводится в движение электромотором при помощи клиноременных передач. При прямом и обратном вращении двигателя у шпинделя будет шесть скоростных режимов.

Узел для сверления имеет отдельный привод и может работать автономно от токарно-фрезерного узла, а его скорость регулируется при помощи специального шкива. Также устройство имеет 2 люнета и 2 патрона.

Видео: краткий обзор универсального токарного станка 1М95.

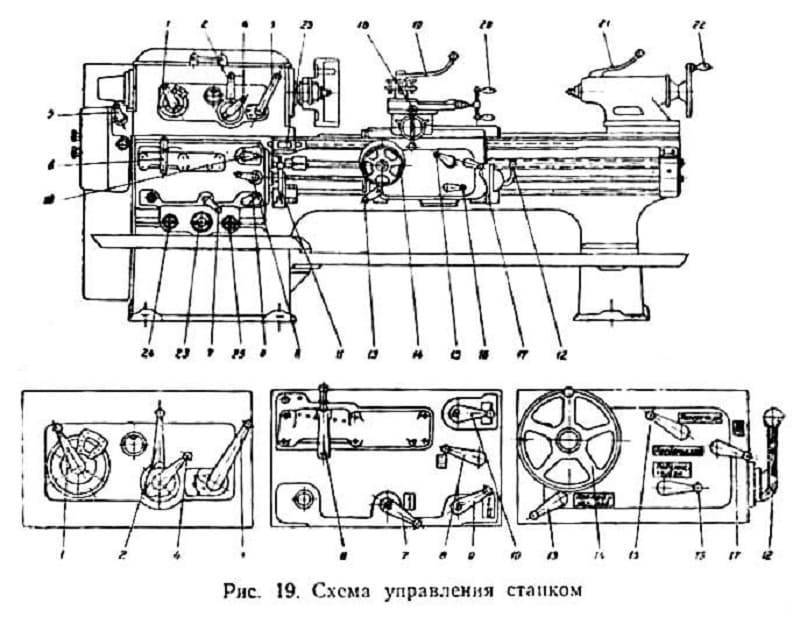

Схема управления

Republished by Blog Post Promoter

Токарный станок 163: технические характеристики, паспорт, схемы

Токарно-винторезный станок 163 был разработан в 1956 году на Рязанском станкостроительном заводе и выпускался в различных модификациях на протяжении шестнадцати лет. В настоящее время на этом предприятии производится его модернизированная версия под индексом 1М63Н. С начала шестидесятых и до конца восьмидесятых годов токарный станок 163 под индексом 1Д63 также выпускал Тбилисский станкостроительный завод им. Кирова.

У рязанских и тбилисских токарных станков одинаковые технологические характеристики, но они отличаются некоторыми конструктивными особенностями, которые зависят, в том числе, и от года выпуска.

Технические характеристики

Как и большинство токарного оборудования, 160-е токарно-винторезные станки выпускались в двух модификациях, у которых максимальная длина продольной обработки отличалась в два раза. В стандартном варианте межцентровое расстояние составляет 2800 мм, а длина точения — 2520 мм. В укороченной версии — соответственно 1400 и 1260 мм.

Предельные диаметры обточки (по паспорту) у этого станка составляют:

• над направляющими — 630 мм;
• над кареткой — 350 мм.

Проходное отверстие в шпинделе у ранних моделей было Ø70 мм, позднее его увеличили до 80 и 90 мм. Диаметр трехкулачкового зажимного патрона – 320 мм Паспортная мощность двигателя привода шпинделя — 14 кВт.

Правила эксплуатации

При установке и эксплуатации токарно-винторезного станка 163 пользователь этого оборудования должен следовать указаниям, изложенным в главах 1 и 2 его «Руководства по эксплуатации». Они включают в себя следующие разделы:

• техника безопасности;
• порядок установки, монтажа и первого пуска;
• наладка и режимы работы;
• регулировка;
• система смазки;
• спецификация быстроизнашивающихся деталей.

Порядок ввода в действие и эксплуатации станка 163 не отличается от аналогичного токарного оборудования. Единственно, что обращает на себя внимание — это очень подробные указания по наладке и режимам работы.

Назначение и область применения

Токарно-винторезный станок мод. 163 — это крупногабаритное токарное оборудование, которое создавалось для обработки тел вращения весом до двух тонн. Он имеет виброустойчивую конструкцию и электродвигатель большой мощности, что позволяет вести точение с большими глубинами резания. Станок способен выполнять весь спектр технологических операций, характерных для универсального токарного оборудования, в том числе точение спиральных поверхностей и длинных конусов.

Модель 163 применялась в машиностроении (и до сих пор применяется) для единичного и мелкосерийного изготовления большеразмерных деталей. Кроме того, этими станками были оснащены многие ремонтными подразделения предприятий, эксплуатирующих крупногабаритное производственное оборудование. Одним из его самых важных достоинств является высокая скорость быстрых ходов режущего инструмента (для этого на нем установлен отдельный электродвигатель), что значительно сокращает время вспомогательных переходов и, соответственно, общее время обработки детали.

Габариты рабочего пространства

Геометрические ограничения по возможности обработки детали определяются техническими характеристиками токарного оборудования, главными из которых являются межцентровое расстояние, а также высота центральной оси над направляющими и кареткой суппорта. У токарного станка 163 эти значения составляют, соответственно 1400, 630 и 350 мм.

Кроме того зона точения заготовки над направляющими лимитируется габаритами и предельными ходами суппорта, а также возможностями обработки без заднего упора. Еще одним параметром, напрямую ограничивающим размеры обработки, является максимально допустимая масса заготовки (для этого станка она равняется двум тоннам).

Конструктивные особенности станка

Особенность токарно-винторезных станков 163-ей серии заключается в том, что они производились на разных станкостроительных предприятиях. По этой причине у них имеются некоторые несовпадения в конструкции отдельных узлов и агрегатов.

Из базовых отличий рязанских и тбилисских станков следует отметить то, что у первых обе направляющие были призматические, а у вторых — одна призматическая, а вторая плоская. Инструкции по эксплуатации и паспорта 163-х станков имеют множество вариаций, что иногда создает большие проблемы при ремонте этого оборудования.

Расположение основных узлов

Токарный станок 163 имеет стандартную для такого вида оборудования компоновку. Его конструктивная основа представляет собой чугунную литую станину, на верхней плоскости которой находятся две призматические направляющие (у тбилисских станков — одна призматическая, одна плоская). На ее левой стороне смонтирована передняя бабка со шпиндельным узлом, а на правой — задняя бабка с выдвижной пинолью.

Главный рабочий орган станка — это крестообразный суппорт с резцедержателем, который перемещается по направляющим с помощью нижних салазок. Главный двигатель рязанского станка расположен снаружи, а тбилисского — внутри корпуса передней бабки. Движение к суппорту передается с помощью ходового винта и ходового вала от коробка подач, которая установлена внутри передней бабки. Задняя бабка передвигается по направляющим вручную и фиксируется на них четырьмя болтами.

Расположение органов управления

Все основные органы управления токарным станком 163 расположены в его левой части. На верхней части корпуса передней бабки находятся рукоятки управления работой шпинделя, ниже них — ручки управления подачами и параметрами резьбы, а справа на валу — рычаг реверса шпинделя.

Органы управления на фартуке состоят их штурвала ручного хода, кнопки включения подачи салазок, кнопки включения быстрого хода, джойстика быстрых ходов и подач, кнопки пуска и останова главного двигателя. На суппорте находятся органы управления быстрыми ходами и подачами салазок, а на резцедержателе — рычаг поворота и крепления инструмента. Задняя бабка оснащена маховиком передвижения и рычагом фиксации пиноли.

Скачать схему в полном размере

Кинематическая схема

Кинематическая схема токарного станка 163 состоит из нескольких взаимосвязанных компонентов, главными среди которых являются следующие кинематические цепи:

• управления режимами работы и скоростью вращения шпинделя;
• резьбонарезания;
• продольных и поперечных подач;
• скоростных ходов суппорта.

Началом кинематической схемы является приводной шкив фрикционного вала коробки скоростей.

Скачать изображение в полном размере

Механизм переключения скоростей

На токарном станке 163 задание скорости вращения шпинделя производится двумя рукоятками: вращающейся и поворотной. С помощью первой происходит управление подвижными блоками шестерней, при этом задаваемая скорость вращения шпинделя указано на лимбе этой рукоятки. Поворотная рукоятка предназначена для фиксации выбранной шестеренчатой передачи.

Электрическая схема

В электрической схеме токарного станка 163 производитель этого оборудования выделяет следующие отдельные цепи:

• главного выключателя и блокировки дверей;
• питания элементов управления;
• главного шпинделя;
• привода системы СОЖ;
• подач и перемещений каретки и суппорта.

Цепи управления переменного тока питаются от напряжения 110 В, постоянного тока — от напряжения 24 В. Асинхронные двигатели запитаны от переменного трехфазного напряжения 380 В, а электромагнитные муфты – от постоянного 24 В.

Скачать изображение в полном размере

Сколько весит токарно-карусельный станок?

Вес струйного станка зависит от конкретной модели станка. Токарный станок Jet 1015, например, весит 344 фунта, а токарный станок Jet 1236 весит 945 фунтов. Это указывает на то, что вес может значительно варьироваться в зависимости от размера и конструкции токарного станка.

Как приклеить подошву для обуви

Включите JavaScript

Как приклеить подошву для обуви

Как правило, токарные станки с длинной станиной обычно тяжелее, чем токарные станки с короткой станиной. Токарный станок Jet 1442VSB — пример длинной станины. модель – весом 1665 фунтов.

Где производятся токарные станки по дереву?

Токарные станки по струйному дереву в основном производятся на Тайване, в Китае и Японии. Токарные станки по струйному дереву известны своей точностью и качеством, и их можно найти в самых разных размерах и конфигурациях, чтобы удовлетворить различные потребности в деревообработке.

Токарные станки по дереву Jet выпускаются в различных моделях, от бюджетного JWL-1236, который представляет собой токарный станок размером 12 на 36 дюймов, до более крупного JWL-1642 с 16-дюймовой производительностью и длиной станины 42 дюйма. Jet также предлагает миди-токарный станок, изготовленный исключительно в Китае и на Тайване, с производительностью 10 дюймов, диаметром отверстия и длиной станины 34 дюйма.

Все токарные станки Jet по дереву поставляются с двухлетней гарантией и годовой гарантией на аксессуары.

Какой токарный станок для начинающих?

Токарные станки для начинающих различаются в зависимости от вашего уровня опыта и типа работы, которую вы планируете выполнять. Как правило, новичкам следует начинать с простого настольного токарного станка, такого как мини-токарный станок или токарный станок по дереву.

Эти типы токарных станков предназначены для базовой токарной обработки и работы с мягкими породами дерева, такими как сосна и ель. Обычно они поставляются с 3-х кулачковым патроном, который можно использовать для базовой токарной обработки. Для немного более продвинутого токарного станка хорошим выбором будет миди-токарный станок или токарный станок с центральным приводом. 9№ 0005

Идеально подходят для токарной обработки небольших шпинделей, изготовления ножек для мебели и других мелких работ. Обычно они поставляются с патроном того же типа, что и мини-токарный станок, и могут предлагать большую мощность и скорость, чем мини-токарный станок.

Если вы планируете заниматься токарной обработкой более высокого уровня, вам подойдет более крупный напольный токарный станок. Эти токарные станки поставляются с несколькими аксессуарами и обеспечивают больший контроль над заготовкой. Вы даже можете приобрести токарный станок с числовым программным управлением (ЧПУ), который дает вам еще больше контроля и точности при точении больших и сложных объектов.

Какой токарный станок мне купить?

Выбор токарного станка, который соответствует вашим потребностям, может оказаться непростой задачей. Прежде чем принимать решение, важно учитывать размер, мощность, производительность и характеристики каждого имеющегося токарного станка. Кроме того, обязательно учитывайте, как часто вы будете использовать токарный станок, а также предполагаемые материалы и проекты, с которыми вы будете работать.

Для любителей или нечастых пользователей отлично подойдет настольный токарный станок. Настольные токарные станки меньше по размеру и более доступны по цене, что делает их идеальными для тех, кому не нужен полноразмерный станок. Кроме того, они занимают меньше места и их легко хранить, когда они не используются.

Профессиональным или частым пользователям подойдет большой полноразмерный токарный станок. Эти токарные станки значительно крупнее и мощнее и могут обрабатывать более тяжелые материалы. Кроме того, многие из них оснащены цифровыми считывателями, технологией контактных щупов и другими дополнительными функциями, которые делают их идеальными для более крупных и сложных проектов.

Конечно, лучший токарный станок для вас в конечном итоге будет зависеть от ваших индивидуальных потребностей, поэтому обязательно изучите различные модели и решите, какие функции наиболее важны, прежде чем принимать решение.

Что можно сделать на токарном станке?

Токарный станок — это универсальный инструмент, который можно использовать для создания самых разных предметов. С помощью токарного станка вы можете создавать широкий спектр предметов, в том числе проекты по токарной обработке дерева, такие как чаши и шпиндели, а также проекты по металлообработке, такие как оси и болты.

На токарном станке можно точить ножки мебели, создавать цилиндрические изделия из дерева или металла, высверливать отверстия, нарезать на болт тонкую спиральную резьбу, мастерить ручки и многое другое. Используя различные приспособления для токарного станка, вы также можете создавать сложные скульптуры и декоративные компоненты мебели, такие как шпиндели и наконечники.

Токарный станок можно использовать практически безгранично, и с его помощью можно создать все, что только можно вообразить.

Что такое мини-токарный станок по дереву?

Мини-токарный станок по дереву — это небольшой универсальный станок, который используется в деревообработке и металлообработке. Он предназначен для точения и формовки самых разных деталей, от шпинделей до ручек и других мелких деталей.

Мини-токарный станок оснащен шпинделем с приводом от двигателя, который вращается с высокой скоростью, что позволяет пользователям создавать сложные детали и формы. Он также оснащен регулируемым упором для инструмента, который помогает точно резать и формировать детали.

Мини-токарный станок идеально подходит для создания уникальных мелких деталей, таких как изготовленные на заказ деревянные ручки, украшения и другие мелкие декоративные элементы. Он прост в использовании и может использоваться для создания всего: от чашек, мисок и рождественских украшений до более крупных проектов, таких как мебель или небольшие скульптуры.

Мини-токарный станок по дереву является бесценным ресурсом для любого столяра или слесаря, поскольку он обеспечивает высокую точность даже при обработке самых сложных деталей.

Как начать точение по дереву?

Токарная обработка дерева может стать отличным способом раскрыть свои творческие способности и создать прекрасные произведения искусства. В зависимости от вашего опыта токарной обработки дерева и интересующего вас типа токарной обработки есть несколько шагов, которые вы должны предпринять, чтобы начать работу.

В первую очередь вам нужно найти хороший источник материалов. Вы можете посетить местный магазин товаров для дома или специализированный магазин деревообработки, чтобы найти качественные материалы. В зависимости от проекта, в котором вы заинтересованы, вы также можете инвестировать в некоторые дополнительные инструменты для работы, такие как ленточная пила или угловая шлифовальная машина.

Далее вам нужно выбрать безопасное и подходящее рабочее место для токарной обработки дерева. Это должно быть хорошо проветриваемое помещение с большим количеством освещения, и если у вас есть доступ к нему, рекомендуется система сбора пыли.

Кроме того, прежде чем приступить к работе, не забудьте расставить инструменты и материалы в нужном месте.

Когда у вас будет готово рабочее место, вы захотите изучить основы токарной обработки дерева. Запишитесь на уроки в ближайшем магазине деревообработки или посмотрите видео в Интернете, чтобы лучше понять основы токарной обработки дерева.

Вы также захотите ознакомиться с различными породами дерева и инструментами, которые будете использовать.

Наконец, практика делает совершенным! Найдите кусок дерева, чтобы попрактиковаться и попробовать различные методы и тесты. Это поможет вам освоиться с инструментами и даст вам лучшее представление о том, как дерево должно выглядеть после завершения.

В дополнение к этому прочитайте как можно больше книг и статей по токарной обработке дерева, чтобы получить представление о передовом опыте в этой области.

Помня об этих шагах, вы можете начать свое путешествие по токарной обработке дерева! Удачи!

Jet Хороший бренд?

Jet A — это высококачественный бренд, работающий в авиационной отрасли более 40 лет. Они специализируются на авиационном топливе и сопутствующих товарах и услугах. Jet A предлагает авиационное топливо 100LL, дизельное топливо, К-1 и многое другое.

Jet A имеет более высокую температуру воспламенения и замерзания, чем другие виды топлива 100LL, что делает их топливо более безопасным и чистым. В целом Jet A заработала лояльную клиентскую базу и известна качеством топлива и обслуживания клиентов.

Их линии обслуживания клиентов открыты 24 часа в сутки, и у них есть широкий выбор способов оплаты. Таким образом, Jet A является надежным и надежным брендом в авиационной отрасли, а их продукция известна своими стандартами качества и безопасности.

Токарный станок по металлу хорошей марки?

Хорошей маркой токарного станка по металлу является Grizzly Industrial G0709. Этот токарный станок имеет мощность 7 x 14 дюймов и двигатель мощностью 3/4 л.с., который может развивать скорость до 2500 об/мин. Он также имеет регулируемые стрелы, закрытую коробку передач и регулируемое сцепление.

G0709 включает в себя все необходимые аксессуары, такие как 4-позиционный держатель инструмента, 4-дюймовый 3-кулачковый патрон с дверной ручкой и 1-дюймовый передвижной люнет. Все это делает G0709 идеальным токарным станком по металлу для небольших проектов, таких как прототипирование, оружейное дело, изготовление изделий из металла и изготовление ювелирных изделий.

Токарный станок по металлу Grizzly Industrial G0709 также очень доступен по цене, особенно по сравнению с другими токарными станками по металлу в этом ценовом диапазоне.

Что такое настольный токарный станок?

Настольный токарный станок — это тип токарного станка, используемый для изготовления деталей и компонентов различных форм и размеров. Обычно он состоит из станины, передней бабки, задней бабки и узла каретки, которые удерживают и перемещают режущие инструменты.

В передней бабке находится двигатель и его принадлежности, а заднюю бабку можно отрегулировать вручную для точной работы. Настольные токарные станки способны производить точные расстояния, углы и сложные поверхности на различных материалах, что делает их универсальным инструментом для промышленной мастерской.

Станок лучше всего подходит для приложений, требующих точных и воспроизводимых результатов, и может производить широкий спектр компонентов за короткий период времени. Настольный токарный станок хорошо подходит для фрезерных операций, сверления, развертывания, накатки и нарезания резьбы.

Какие бывают 3 типа токарных станков?

Существует три основных типа токарных станков: токарные станки с двигателем, токарные станки с револьверной головкой и автоматические токарные станки.

Токарные станки с двигателем, также известные как ручные токарные станки, являются наиболее распространенным типом токарных станков и простейшим типом станков. Эти токарные станки состоят из станины, на которой зажимается материал, передней бабки со шпинделем и задней бабки для поддержки конца материала.

С помощью токарного станка операторы могут выполнять такие задачи, как резка, шлифование, сверление и придание материалам формы.

Токарно-револьверные станки похожи на токарно-винторезные станки, но у них есть револьверная головка, в которую можно загружать различные режущие инструменты, которые можно поворачивать в положение и из положения для различных типов операций. Это избавляет операторов от необходимости вручную менять инструменты, что позволяет повысить скорость производства и изготавливать более сложные формы.

Автоматические токарные станки представляют собой станки с компьютерным управлением, способные выполнять операции резки, токарной обработки, шлифования и сверления. Эти токарные станки запрограммированы на выполнение набора инструкций и могут автоматически выполнять операции с точностью, скоростью и аккуратностью.

Автоматические токарные станки идеально подходят для крупносерийного производства.

Чего следует избегать при работе на токарном станке?

При работе на токарном станке важно соблюдать необходимые меры предосторожности, чтобы обеспечить безопасное и правильное выполнение операции.

1. При работе на машине убедитесь, что на вас надеты соответствующие защитные средства. Это включает в себя защитные очки или защитные очки, средства защиты органов слуха и нескользящую обувь.

2. Всегда проверяйте машину и инструменты на наличие повреждений или изношенных деталей. Перед началом работы убедитесь, что инструменты и машина находятся в надлежащем рабочем состоянии и в правильной ориентации.

3. Всегда следите за тем, чтобы материал был правильно закреплен на станке, а настройки скорости соответствовали выполняемой работе.

4. Осмотрите машину на предмет перегрева и убедитесь, что выравнивание и работа обычно чистые.

5. При регулировке следите за тем, чтобы ваши руки не касались вращающихся частей и не касались их.

6. Убедитесь, что у вас есть режущий инструмент, подходящий для работы.

7. Не перегибайте палку при работе на машине.

8. Не работайте на машине в состоянии усталости.

9. Не пытайтесь управлять машиной без надлежащего обучения или контроля.

10. Всегда ведите надлежащий учет производительности машины и количества срезанного материала.

Следуя этим советам по безопасности и руководствуясь здравым смыслом при работе на токарном станке, вы можете предотвратить серьезные несчастные случаи или травмы.

Каковы ограничения токарного станка?

Ограничения токарного станка включают:

1. Размер заготовки. Большие проекты могут быть трудны для токарной обработки на токарном станке, так как станок может не соответствовать размеру.

2. Уровень точности. Хотя токарные станки способны создавать чрезвычайно точные разрезы, они не могут гарантировать ту же точность и допуск, которые можно ожидать от станка с числовым программным управлением (ЧПУ).

3. Обработка поверхности. Как правило, качество резки на токарном станке ограничивается конечным числом параметров, тогда как на станке с ЧПУ можно добиться более высокого уровня детализации и отделки.

4. Точность и повторяемость. Токарные станки имеют ограниченную точность и повторяемость, когда речь идет об обработке очень мелких деталей.

5. Ограниченные возможности. Токарные станки имеют ограниченные возможности по сравнению со станками с ЧПУ. Например, токарный станок не может создавать сложные формы и контуры, как это может делать станок с ЧПУ.

6. Стоимость и сложность. Для токарных станков требуются базовые инструменты и запасные части, что делает их привлекательным вариантом для машинистов с ограниченным бюджетом. Однако они имеют тенденцию быть более дорогими и сложными по сравнению со станками с ЧПУ.

Какой токарный станок мне нужен для токарной обработки чаш?

Тип станка, который вам понадобится для токарной обработки чаш, зависит от размера чаш, которые вам нужно изготовить, а также от вашего уровня навыков, бюджета и рабочего места. Для небольших чаш подойдет мини-токарный станок, который можно приобрести относительно недорого.

Токарные станки среднего размера подходят для чаш диаметром от 8 до 12 дюймов и могут быть автономными, настольными или установленными на пьедестале. В то время как самые современные токарные станки по дереву обычно представляют собой напольные модели и могут обрабатывать более крупные чаши диаметром до 24 дюймов.

При принятии решения о покупке токарного станка учитывайте такие факторы, как размер и вес упоров и задней бабки, чтобы приспособиться к токарным проектам разного размера. Независимый двигатель с регулируемой скоростью может быть полезен для управления скоростью токарного станка.

Также следует учитывать типы патронов и принадлежностей, а также надежность и цену токарного станка.

Если вы только начинаете свою работу и имеете ограниченный бюджет, вам может подойти токарный станок мини или среднего размера. Однако, если вы планируете регулярно точить большие чаши или имеете более продвинутый уровень навыков, вам может потребоваться более крупный и продвинутый токарный станок.

Какой бы токарный станок вы ни выбрали, убедитесь, что он прочный, надежный и соответствует вашим требованиям.

Как сделать токарный станок по металлу?

Изготовление токарного станка по металлу требует значительных навыков, знаний и ресурсов. Как правило, токарные станки по металлу строятся с нуля из круглых и квадратных металлических деталей, таких как стальные стержни, квадратные стальные трубы и уголки.

Металлические детали вырезаются, формуются и свариваются вместе для создания различных частей токарного станка.

После приваривания металлических деталей необходимо установить корпуса подшипников, шарикоподшипники и направляющие (перемычки между передней и задней бабками). Далее необходимо собрать и установить шпиндель, шкивы, ремни, кожух ремня и ходовой винт.

После того, как эти детали завершены, пришло время прикрепить переднюю и заднюю бабки, каретку и фартук, а также приводной двигатель.

После того, как металлообрабатывающие компоненты установлены, необходимо обработать станину станка, чтобы убедиться, что станок работает идеально. Это делается с помощью фрезерного станка, который используется для вырезания точных форм и углов, характерных для токарного станка по металлу.

Кроме того, любые дополнительные настройки станка могут быть выполнены во время сборки станка.

Наконец, весь токарный станок должен быть проверен, чтобы убедиться, что он работает должным образом, прежде чем он будет готов к использованию. Обычно это включает запуск станка при нормальной рабочей скорости и работе, а затем применение тестов, рекомендованных для конкретного типа строящегося токарного станка.

После завершения надлежащих испытаний токарный станок по металлу готов к использованию.

Преимущества (и риски) стабилизации токарного станка

2 марта 2021 г. Автор Пол Майер в разделе Блог.

Фотографии из разных источников

Укреплять или не укреплять мой станок: вот вопрос, над которым я часто думаю. В тот или иной момент большинство токарных станков немного толкают свой токарный станок, заставляя станок вибрировать и трястись. Когда это происходит, это не только вызывает опасения по поводу безопасности, но также указывает на то, что токарный станок находится под большой нагрузкой, которая потенциально может ускорить износ. Существуют разные мнения о том, как лучше всего это исправить:

Добавить вес

Многие токари добавляют к токарному станку массу, например мешки с песком, чтобы обеспечить дополнительное сопротивление вибрации. Большинство современных токарных станков по дереву предусматривают некоторые приспособления для этого, например, место в раме, где можно разместить полку для размещения дополнительного балласта.

Прикрути к полу

Некоторые токари прибегают к более экстремальному подходу и фактически прикручивают свой токарный станок к цеху, обеспечивая максимальную стабилизацию, если все сделано правильно.

Нет укрепления? Притормози или поверни что-нибудь еще

Некоторые токарные станки считают, что их токарный станок конструктивно спроектирован так, чтобы выдерживать определенную нагрузку, и что любое усовершенствование, позволяющее станку вращать дополнительную массу, скорее всего создаст нагрузку на токарный станок, что ускорит его износ.

Я считаю, что нет простого универсального ответа на вопрос, стоит ли обогащаться. Все токарные станки имеют разную конструкцию и могут работать с разными нагрузками. По своей сути это означает, что не существует универсального закона о том, сколько дополнительного веса можно добавить, даже в процентах от общего веса станка.

Как правило, я работаю на токарном станке без дополнительной нагрузки. Но пару раз, когда я точил что-то на пределе возможностей токарного станка, я добавлял вес. Это определенно помогло стабилизировать машину, особенно на этапах черновой обработки.

Добавление груза на нижнюю полку немного помогло. Когда я поднял его и поставил на саму кровать, это помогло намного больше. Так что я понимаю преимущества, но когда я это делаю, это заставляет меня задуматься о дополнительной нагрузке на сам токарный станок.

Эксперты взвешивают

Должны ли тряска и вибрация токарного станка действовать как регулятор, говорящий мне, что я превышаю возможности токарного станка? Или он говорит мне принять меры и стабилизировать машину? Это привело меня к поиску новых идей, чтобы узнать мнение некоторых серьезных токарей по дереву, а также производителей токарных станков.

Профессиональный токарь чаш Марк Стинсон известен тем, что вытачивает массивные 20-дюймовые чаши (клен амброзия, показанный выше) и избегает увеличения веса своего токарного станка.

«Думаю, у меня другое мнение на эту тему, чем у многих», — говорит он. «Хотя я согласен с тем, что добавление веса может помочь, я не уверен, что это хорошая идея. Органический вес токарного станка зависит от его конструкции. Более тонкий шток, возможно, меньший шпиндель и подшипники. Так что, если вы заставляете токарный станок оставаться более стабильным, чем он должен быть для этой задачи, я считаю, вы рискуете нарушить целостность станка. Это всего лишь моя теория. Но если вы возьмете токарный станок, который весит 800 #, и токарный станок, который весит 400 #, добавление 400 # к более легкому токарному станку не сделает его таким же прочным и долговечным, как токарный станок, который органически весит эту общую массу. Вы можете прикрутить эту штуку к ядру земли, но вы все еще можете нагружать сварные швы, шпиндель, подшипники, станину и т. д., и это не устранит вибрацию, которая может возникнуть между станиной и скользящей передней бабкой или кровать и банджо».

Заядлый токарь по дереву Джон Лукас изготовил ящик для своего токарного станка Powermatic, вмещающий 250 фунтов мелкого гравия (на фото вверху статьи).

«Я всегда добавляю балласт в свои токарные станки, — говорит он. «Я ставлю вес настолько низко, насколько могу. Эта установка работает довольно хорошо, но тогда я не включаю много больших вещей. Я переворачиваю изрядное количество мелких неуравновешенных или смещенных от центра деталей, и это немного помогает. Я абсолютно уверен, что работаю в пределах естественных ограничений станка, а дополнительный балласт просто стабилизирует инструмент и обеспечивает лучший опыт токарной обработки».

Токарям, которые хотели бы пойти дальше и прикрутить свой токарный станок к полу, поделился своим опытом канадский токарь Льюис Голден. Его 20-дюймовый поворотный токарный станок General Lathe крепится болтами к 6-дюймовому армированному бетону с помощью оцинкованных клиновых анкеров размером ½ x 5 дюймов (на фото выше).

«Я вырезал на подвесном двигателе детали диаметром более 20 дюймов, — говорит Голден. «Машина была построена на заводе для закрепления, и я считаю, что нет более прочного способа (за исключением модификации машины) для ограничения движения, чем ее анкеровка с помощью заводского просверленного основания. С ним никогда не возникало никаких проблем, и он не откручивался с тех пор, как я купил его новым 21 год назад».

Я также поговорил с несколькими людьми, которые проектируют токарные станки, чтобы узнать их точку зрения. Бенджамин Хелшой, дизайнер серии токарных станков Revo для Laguna Tools, говорит, что это сложный вопрос с множеством переменных.

«Мы не даем нашим клиентам токарных станков никаких конкретных указаний, — говорит он. «Я считаю, что можно добавить немного веса, чтобы немного расширить возможности токарного станка, но есть момент, когда это замаскирует проблемы и может привести к повреждению станка. В этом ключе я считаю, что прикручивание токарного станка к полу — потенциально плохая идея, в зависимости от конструкции станка, поскольку это может заглушить токарный станок, когда он пытается сообщить вам что-то важное. Это было бы похоже на отключение детектора дыма, который подает сигнал тревоги, чтобы вы могли снова заснуть».

Брент Инглиш, основатель Robust Tools LLC, также высказал свое мнение.

«Я думаю, что добавление веса или крепление станка болтами к полу, безусловно, сделает станок более устойчивым и может облегчить работу токаря», — говорит Инглиш. «Важно не перекручивать станину токарного станка, так как это отрицательно повлияет на выравнивание. Но я думаю, что если вы увеличиваете вес и/или прикручиваете токарный станок к полу, чтобы смягчить слабый или легкий токарный станок, вы можете настроить себя на ложное чувство безопасности. Если токарный станок трясется, это способ природы сказать вам, чтобы вы замедлились и/или стали более сбалансированными. Дерево сломается раньше, чем станок, а с разбитым деревом, слетающим с токарного станка, нельзя шутить».

Основываясь на собственном опыте и после получения информации от нескольких знающих источников, я чувствую себя комфортно, увеличивая вес своих токарных станков. Иногда я добавляю пару мешков с песком, особенно при включении станка среднего или среднего размера, но я редко чувствую необходимость делать это на своем 24-дюймовом токарном станке.
