СТАНЦИИ КАТОДНОЙ ЗАЩИТЫ СКЗ-М.СК ТУ 3415-006-09890805-2013 — СоюзКомплект

СТАНЦИИ КАТОДНОЙ ЗАЩИТЫ

СКЗ-М.СК ТУ 3415-006-09890805-2013

НАЗНАЧЕНИЕ

Станции катодной защиты модульные (СКЗ-М.СК) предназначены для электрохимической защиты стальных трубопроводов и других подземных металлических сооружений от почвенной коррозии, а также для сбора, обработки и передачи информации об их защищенности по цифровым интерфейсам в системы телеметрии, приема сигналов телеуправления.

ХАРАКТЕРНЫЕ ОСОБЕННОСТИ:

Модульная структура построения, позволяющая подстраивать конфигурацию станции под требования Заказчика.
Работа станции на несколько независимых нагрузок (до 6 независимых нагрузок).
Работа в одном из режимов:
стабилизация заданного суммарного потенциала на защищаемом сооружении;
стабилизация заданного поляризационного потенциала на защищаемом сооружении;
стабилизация заданного выходного тока;
стабилизации заданного выходного напряжения.
Автоматический переход в режим стабилизации выходного тока из режима стабилизации потенциала при аварии в цепи электрода сравнения.
Автоматическое переключение на резерв при выходе из строя (некорректной работе) основных модулей (при комплектации со 100 % резервированием).
Высокий КПД станции, работающей в широком динамическом диапазоне нагрузок.
Работа станции в диапазоне 1-96 В без осуществления дополнительных настроек (переключений), автоматическое ограничение только по выходной мощности.
Комплектация станции защитой от импульсных перенапряжений по входным и выходным цепям.
Автоматическое переключение на резервную линию питания или АКБ.
Сбор, обработка, передача информации о рабочих параметрах станции и параметрах ЭХЗ.
Интеграция в интеллектуальную Систему комплексного мониторинга коррозии «Аналитик».

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ	Величина
Номинальная выходная мощность, кВт	0,25 ÷ 5
Диапазон выходных напряжений, В	1 ÷ 96
Напряжение питания сети переменного однофазного тока частотой 50 Гц (± 3 Гц), В	230 ± 10%
Допустимое напряжение сети, В	150 ÷ 264
Пределы плавного регулирования выходного тока, %	5 ÷ 100
Пределы плавного регулирования выходного напряжения, %	5 ÷ 100
Диапазон регулирования суммарного потенциала, В	-4,5 ÷ -0,5
Диапазон регулирования поляризационного потенциала, В	-2,5 ÷ -0,5
Точность поддержания суммарного и поляризационного потенциала, не более, %	2,5
Пульсация тока на выходе станций, не более, %	2
КПД при номинальной нагрузке, не менее	0,9
Коэффициент мощности, не ниже	0,95
Номиналы мощностей силовых модулей	0,25, 0,5, 1, 1,5, 2,0
Количество силовых модулей на одну систему управления	до 6
Рабочее значение температуры воздуха при эксплуатации, ºС для У1 для УХЛ1	-45 ÷ +45 -60 ÷ +45
Тип охлаждения	воздушный, естественный
Верхнее значение относительной влажности воздуха при t = +25 ºС, %	98
Атмосферное давление, кПа (мм. рт. ст.)	84 ÷ 106,7 (630 ÷ 800)
Режим работы	продолжительный, непрерывный
Максимальные габаритные размеры (Д×Ш×В), мм	700×600×1650
Масса, не более, кг	250

ООО «Завод «Нефтегазоборудование» — Станция катодной защиты (СКЗ)

Главная
Оборудование ЭХЗ

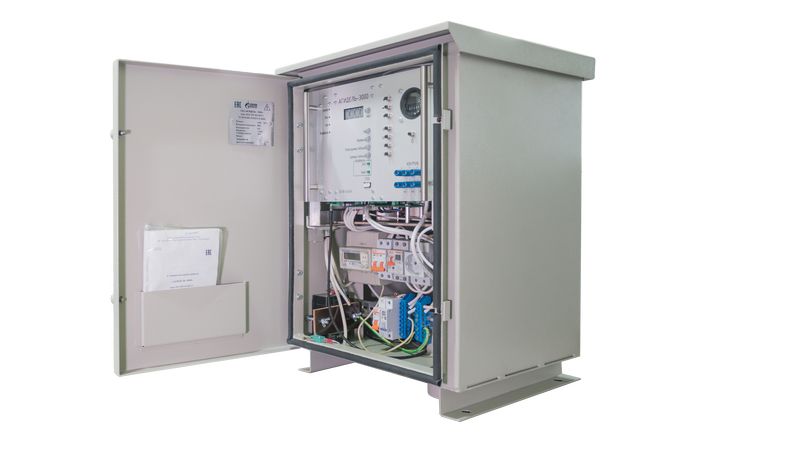

Станция катодной защиты (СКЗ)

Назначение

СКЗ осуществляет электрохимическую защиту подземных металлических сооружений, производит коррозионный мониторинг в ручном и автоматическом режимах. СКЗ оборудовано сенсорной панелью оператора, что повышает удобство обслуживания для персонала. СКЗ выполнен в климатическом исполнении У категории – 1, 2.

Технические характеристики

Шифр

Функции

Станция катодной защиты «Стерх» обеспечивает следующие функции:

Дистанционное включение/отключение;

Возможность увеличения мощности за счёт добавления дополнительных силовых модулей;

Поддержка систем телемеханики, управления;

Измерения выходного тока, напряжения, суммарного и поляризационного потенциалов, тока поляризации, напряжений токов относа, сети питания, температуру СКЗ;

Сигнализация неисправностей, обрыва цепей, превышения допустимых токов, вскрытия СКЗ;

Стабилизация выходного тока, выходного напряжения, суммарного и поляризационного потенциалов, тока при обрыве цепей;

Наличие обратной связи;

Параметры

Максимальное выходное напряжение	24 В, 48 В, 96 В
Количество выходных силовых каналов	— Одноканальные. — Многоканальные (2-32 каналов)
Тип резервирования	— Без резерва — Резерв по электропитанию — Резерв по электропитанию и преобразователям напряжения
Максимальная выходная мощность одного канала	— 150 Вт; - 1500 Вт; — 200 Вт; - 2000 Вт; — 250 Вт; - 2500 Вт; — 300 Вт; - 3000 Вт; — 500 Вт; - 3500 Вт; — 700 Вт; - 4000 Вт; — 1000 Вт; - 5000 Вт;
По наличию защиты от импульсных перенапряжений	— Согласно дополнительным требованиям заказчика — Защита есть.

Запрос со страницы:
ООО «Завод «Нефтегазоборудование» — Станция катодной защиты (СКЗ)

URL страницы:
ngosar.ru/oborudovanie-ekhz/stantsiya-katodnoj-zashchity-skz.html

Файл
Поддерживаемые форматы — jpg,png,gif,pdf,doc,docx,txt,zip

Я согласен на обработку моих персональных данных

Политика конфиденциальности

Блог

— Понимание испытательных станций катодной защиты

Переключить навигацию

Поиск

Поиск

Расширенный поиск

Все категорииПриборы и испытательное оборудование- Измерители напряжения- Цифровые мультиметры — Общее- Мультиметры CP- Измерители клещевого типа- Оборудование для измерения сопротивления грунта- Измерители изоляции- Прерыватели- Детекторы выходного дня/Короткие локаторы- Регистраторы данных- Геодезическое оборудование- Катушки, трости и оборудование- Локаторы труб и кабелей — Измерители толщины сухого покрытия — Измеритель толщины материала — Проверка покрытия — Тестер электрода сравнения — Источники питания — Измерители толщины мокрого покрытия — Измерители глубины ямы — Приборы для проверки поверхности и загрязнения — Приборы для измерения температуры и влажности — Приборы для проверки адгезии — Детекторы напряжения — CP БезопасностьКатодная защита-Аноды-Ток под давлением- Аноды (гальванические/жертвенные)- Источники питания CP- Соединительные и соединительные коробки- Испытательные станции и маркеры- Анодная засыпка- Сращивание и герметизация кабелей- Электроды сравнения- Защита от перенапряжения- Защита от перенапряжения- Кабель и крепление кабеля — Дистанционные мониторы- Система защиты от переменного токаПокрытия и изоляционные материалы- Покрытия и ленты- Подготовка поверхности- Защита атмосферы- R Защитные экраны — Изолирующие изделия — Распорки, уплотнения и заполнение трубопроводов — Свиньи для очистки трубопроводов. Услуги по установке катодной защиты — Установка анодов в глубоких скважинах — Удаление анодов в глубоких скважинах — Распределенная или обычная установка — Установка системы смягчения переменного тока — Установка испытательной станции — Установка системы резервуаров для воды — Под резервуаром Монтаж системы- Заливка корпусаКатодная защита Инженерные услуги- Инженерные услуги- Технические услуги- Консалтинговые услугиВакансииПродажа

Меню

Счет

Опубликовано в: Краткие советы

Назначение испытательной станции катодной защиты (CP)

Основная цель испытательной станции катодной защиты (CP) состоит в том, чтобы обеспечить точку доступа для подключения кабелей от подземной конструкции (трубопровода) к электрическим измерения или показания на этой конструкции.

Поскольку нецелесообразно выкапывать конструкцию каждый раз, когда необходимо провести измерение, используется испытательная станция для обеспечения электрического доступа к конструкции через соединительные кабели для получения необходимых данных CP.

В своей самой простой форме испытательная станция представляет собой просто ограждение (выше или на уровне земли) с точками подключения кабелей, которые позволяют заделывать кабели из подземных сооружений, таких как трубопровод. Этот электрический доступ к конструкции позволяет техническим специалистам выполнять необходимые тесты CP. В дополнение к доступу к структуре испытательная станция также может позволить техническому специалисту контролировать другие компоненты CP, такие как анод, стационарный электрод сравнения или образец CP.

В некоторых случаях с одной испытательной станции можно контролировать более одной конструкции, что потребует большего количества кабелей и кабельных наконечников. В качестве альтернативы, несколько кабельных соединений могут быть прикреплены к одной и той же конструкции, в данном случае к трубопроводу, чтобы определить, работает ли заглубленный изолятор трубопровода. Конструкция испытательной станции по-прежнему будет включать в себя корпус с точками подключения кабелей, даже при дополнительной сложности.

Возможности и усовершенствования

В то время как испытательная станция выполняет относительно простую работу, разработчики катодной защиты изменили базовую конструкцию, включив в нее другие внутренние испытательные компоненты, включая шунты для измерения тока, переключатели включения/выключения, соединительные перемычки и многое другое. Базовый корпус и кабельные наконечники по-прежнему являются основными компонентами даже в более совершенных испытательных станциях.

История
Первые корпуса испытательных станций были изобретены в середине 1900-х годов и изготовлены из металлических сплавов. Эти кожухи были разработаны для наземного обслуживания и включали неметаллическую панель для кабельных вводов. Бетонные «клапанные коробки» также использовались для испытательных станций на уровне земли, в которых использовалась неметаллическая панель с кабельными вводами. Позже металлические корпуса испытательных станций были разработаны для использования на уровне земли.

В конце 1900-х пластические компаунды развивались, и на рынок CP вышли неметаллические испытательные станции. Эти наземные испытательные станции были изготовлены из поликарбоната, очень прочного пластика, используемого до сих пор. Позже те же поликарбонатные материалы использовались для заглубленных или наземных версий.

Ценность

Испытательные станции очень важны для индустрии капитального ремонта, поскольку позволяют техническим специалистам контролировать трубопроводы или другие важные подземные металлические конструкции. Несмотря на то, что они развивались и могут включать сложную электронику для удаленного мониторинга заглубленных конструкций, основное использование и принципы тестирования испытательных станций CP изменились очень мало.

11 месяцев назад

Поиск в блоге

Последние сообщения

Теги не найдены

испытательных станций катодной защиты | МАТКОР

Станция испытаний катодной защиты является неотъемлемой частью любой системы катодной защиты трубопровода. Испытательные станции катодной защиты

являются неотъемлемой частью любой системы катодной защиты трубопровода. От самой простой испытательной станции CP с двумя проводами, подключенными к трубопроводу, до более сложных испытательных станций с устройствами контроля, MATCOR может предоставить все это. MATCOR поставляет испытательные станции для катодной защиты, изготовленные другими производителями, и строит специальные испытательные станции для удовлетворения конкретных потребностей.

Испытательные станции катодной защиты могут поставляться в комплекте с кабелями, электродами сравнения и оборудованием для термитной сварки, необходимыми для завершения установки.

Миссия MATCOR — решить ваши проблемы с коррозией. В дополнение к нашему широкому ассортименту запатентованных продуктов для защиты от коррозии, мы готовы помочь с вашими потребностями в области проектирования, производства, монтажа, ввода в эксплуатацию и текущего обслуживания, а также полных решений «под ключ».

Чтобы связаться с нашей командой экспертов по коррозии для получения дополнительной информации, задать вопрос или получить предложение, нажмите ниже. Мы ответим по телефону или электронной почте в течение 24 часов. Чтобы получить немедленную помощь, позвоните по телефону +1-215-348-2974.
