Станция катодной защиты: Характеристики станций катодной защиты, параметры, классификация

Содержание

Станция — катодная защита — Большая Энциклопедия Нефти и Газа, статья, страница 3

Cтраница 3

Станции катодной защиты бывают регулируемые и нерегулируемые. Нерегулируемые станции катодной защиты применяются в том случае, когда изменения сопротивления в цепи тока практически отсутствуют.
[31]

Станции катодной защиты различаются по роду источника тока и по электрической мощности.
[32]

Станции катодной защиты устанавливают с интервалом 20 — 40 км в зависимости от коррозионной активности грунтов.
[33]

Станции катодной защиты для подземных резервуаров почти всегда можно подключить к электросети участка, на котором они расположены. Напротив, местоположение катодной станции для магистрального трубопровода большой протяженности определяется в первую очередь возможностью подключения к коммунальной сети электроснабжения, поскольку подключение к сети очень длинным кабелем низкого напряжения связано со значительными затратами. Лишь во вторую очередь и при очень большой величине требуемого защитного тока может оказаться важным размещение анодных заземлителей в районе с низким удельным электросопротивлением грунта.
[34]

Станции катодной защиты должны регулярно осматриваться, как правило раз в два месяца, чтобы обеспечить надежность их работы и катодной защиты трубопровода.
[35]

Станцию катодной защиты, работающую в режиме прямого дренажа, монтируют так же, как СКЗ и СДЗ. Воздушные линии и монтаж выпрямительной установки выполняют, как для СКЗ, монтаж и подключение кабелей к газопроводу и рельсам — как для СДЗ.
[36]

Одна станция катодной защиты обычно обслуживает трубопровод при среднем качестве изоляции протяженностью 10 — 15 км, при этом мощность источника электроэнергии для питания катодной установки на существующих установках колеблется в пределах 0 1 — 1 0 кВт в зависимости от качества изоляции трубопровода, толщины его стенок, свойств грунта и других показателей. Катодную защиту применяют также для защиты днищ стальных резервуаров.
[37]

Такая станция катодной защиты может защитить от коррозии участок трубопровода длиной 4 км. Если трубопровод имеет большую протяженность, станции катодной защиты устраивают через каждые 4 км. Расход электроэнергии для катодной защиты составляет от 60 до 100 вт на 1 км трубопровода, защищенного битумом. Катодная защита трубопровода, не имеющего битумного покрытия, распространяется только на 200 — 400 м его длины.
[38]

Нередко станции катодной защиты работают в условиях, изменяющихся во времени.
[39]

Распределение потенциалов на кабелях телефонной сети на территории большого города, опасной из-за наличия блуждающих токов и имеющей два дренажа для их отвода. / — рельсы, 2 — кабельный канал, 3 — подстанция. / о — наложения защитного тока нет. / i 0 — — 60 А. / 20 -. — 30 А ( Л, / 2 -защитные токи.

I — расстояние по длине линии.
[40]

Все станции катодной защиты почтового ведомства ФРГ проходят контроль и обслуживание через определенные промежутки времени.
[41]

Количество станций катодной защиты или протекторов и расстояния между ними для многониточного газопровода рассчитывают по формулам стр.
[42]

Электрооборудование станций катодной защиты надежно заземляется, а при питании станций от воздушных электропередач 6кВ и выше они оборудуются грозозащитными устройствами. Защитные заземления должны соответствовать требованиям действующих Правил устройства электроустановок и содержаться в исправном состоянии.
[43]

Расстановка станций катодной защиты по трассе газопровода осуществляется с обеспечением не менее 30-километровой зоны защиты на 30 -летний период эксплуатации.
[44]

Сооружение станций катодной защиты отличается широким фронтом работ, растянутым по многокилометровой трассе магистрального газопровода, наличием труднопроходимых для колесного транспорта участков, а также многочисленностью строительно-монтажных операций. Эффективная работа СКЗ возможна только при высоком качестве монтажа всех конструктивных элементов. Для этого требуются хорошая организация работ, максимальная механизация и высокая квалификация строительно-монтажных рабочих.
[45]

Страницы:

Малогабаритная станция катодной защиты (МСКЗ)-Трубопроводные системы и технологии

Применение

В системах противокоррозионной защиты площадочных объектов, резервуарных парков, линейной части трубопроводов и других металлических сооружений для обеспечения оптимальных параметров и повышения эффективности катодной защиты.

Преимущества

КОМПАКТНОСТЬ – габаритные размеры позволяют размещать МСКЗ в стандартных стойках контрольно-измерительных пунктов (КИП)

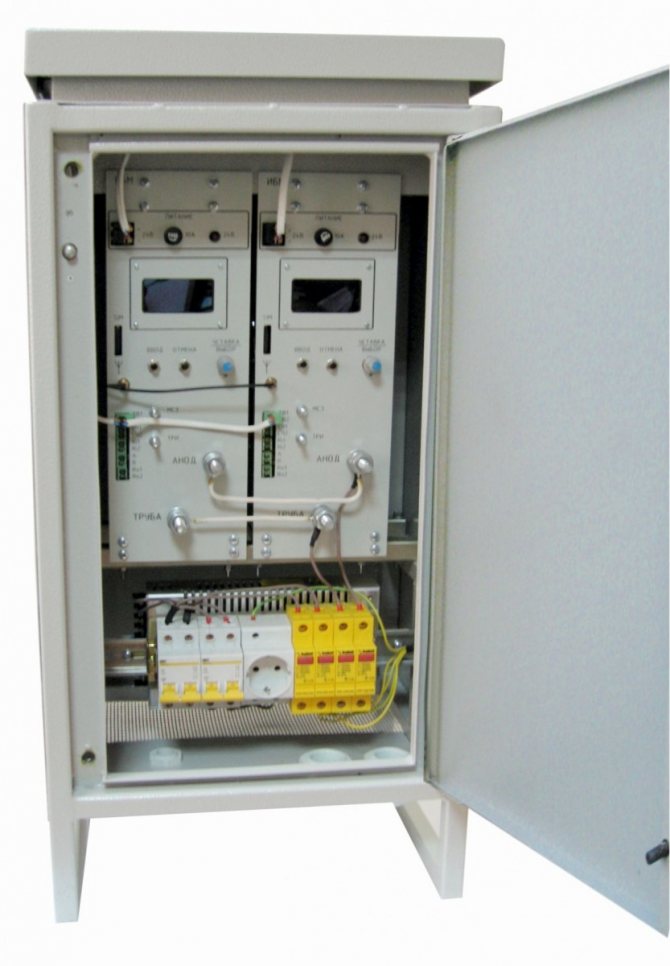

МОДУЛЬНОСТЬ – несколько МСКЗ могут группироваться в шкаф с интегрированными клеммными панелями для подключения электрода сравнения (ЭС), вспомогательного электрода (ВЭ), индикатора скорости коррозии (ИСК), анодного заземления (АЗ) и прочего оборудования по требованию Заказчика

ФУНКЦИОНАЛЬНОСТЬ – поддержка всех функций подсистемы коррозионного мониторинга ПКМ-ТСТ с возможностью дистанционного управления режимами работы МСКЗ. Передача данных по различным каналам связи, в том числе интеграция в систему телемеханики.

УНИКАЛЬНЫЕ ХАРАКТЕРИСТИКИ – минимальный выходной ток 10 мА, шаг установки режимов стабилизации:

0,01 В / 0,01 А

РАЗЛИЧНЫЕ ИСТОЧНИКИ ПИТАНИЯ – система энергоснабжения площадочного объекта, вдольтрассовые ВЛ, внешние ЛЭП в соответствии с техническими условиями на подключение, солнечные панели, ветрогенераторы, термоэлектрогенераторы (ТЭГ)

Функциональные возможности

Встроенные GSM модем и интерфейс RS-485

Архив данных на 80000 снимков состояния

Двойная защита от перегрузок и короткого замыкания нагрузки в течение ненормируемого времени (аппаратная и программная)

Защита от несанкционированного управления режимами работы и изменения настроек устройства

Автоматическая передача информации при возникновении нештатных ситуаций (вскрытие КИП или шкафа, пропадание питания, обрыв ЭС или нагрузки, короткое замыкание и перегрузка, перегрев и т. д.) и выходе любых параметров за пределы заданных уставок

Автоматический возврат в предустановленный рабочий режим после отключения питания и короткого замыкания нагрузки

Удаленный мониторинг и управление режимами работы с помощью систем телемеханики или специализированного ПО

Измерение и передача дополнительных параметров по требованию Заказчика

В состав поставки входят устройства защиты входных и выходных цепей от импульсных перенапряжений (грозовых, электростатических разрядов и др.)

Режимы стабилизации:

выходной ток

выходное напряжение

суммарный потенциал

поляризационный потенциал

Технические характеристики модуля МСКЗ

Параметр	Значение

Выходной ток, А	0,01…10
Выходное напряжение, В	0,01…48
Максимальная мощность, Вт	300
Шаг установки выходных параметров напряжения и тока, В/А	0,01 / 0,01
Напряжение питания, В	24, 48
КПД, не менее, %	85
Температурный диапазон эксплуатации, °С	-45…+45
Класс защиты корпуса	IP65
Масса, кг	2,4
Габаритные размеры, мм	255х146х83

Производитель катодных испытательных станций | Станции для испытаний катодной защиты

Разработка и производство станций для катодных испытаний

С 1991 года компания Cathodic Protection Solutions разрабатывает, производит и устанавливает испытательные станции для катодной защиты, соединительные коробки и соединительные коробки. Мы также можем произвести обследование нефте- и газопроводов и резервуаров для хранения, чтобы определить наилучшие места для наземных или подземных испытательных станций. Мы находимся в Мидленде, штат Техас, и обслуживаем весь Пермский бассейн.

После изготовления и установки тысяч катодных испытательных станций наши сертифицированные технические специалисты AMPP гарантируют качество, безопасность и надежность. Будь то простая испытательная станция CP с двумя проводами, подключенными к трубопроводу, или более сложные испытательные станции с удаленным контролем, мы можем сделать все это. При необходимости мы также устанавливаем указатели трубопроводов , знаки инженерных коммуникаций, указатели инженерных коммуникаций и указатели купола по регламенту.

Пользовательские спецификации

Испытательные станции необходимы для программы катодной защиты и используются для контроля рабочих параметров и общей эффективности. Индивидуальные спецификации включают в себя 1 1/4″ или 3″ ПВХ по сравнению со стальной U-образной стойкой, одножильный провод №10 или №12 по сравнению с многожильным, стальную головку 3/4″, кабелепровод 3/4″ и заднюю пластину .

Безопасность, нормативы, производительность, усилия по установке и стоимость являются наиболее важными факторами в процессе проектирования испытательной станции. Катодные испытательные станции обеспечивают электрический контакт с подземными трубопроводами для защиты от коррозии и дистанционного мониторинга коррозии. Испытательные станции также рассчитаны на долгие годы службы.

Все катодные испытательные станции изготавливаются из коррозионностойких, непроводящих, легких прочных материалов для защиты от коррозии или царапин на спине крупного рогатого скота.

Наиболее часто используется двухпроводная испытательная станция. Два провода позволяют проверять потенциальные напряжения между трубой и грунтом при подаче постоянного/постоянного тока на трубопровод. Испытательные станции должны располагаться там, где технические специалисты могут получить удобный и практичный доступ. Над головкой испытательной станции на монтажной U-образной стойке оставлено место для размещения предупредительных знаков трубопровода компании.

Испытательные станции измеряют потенциал между трубопроводом и электродом, используя показания напряжения от удаленного мониторинга, меньший отрицательный потенциал указывает на более высокие уровни катодной защиты. Измерения проводятся на каждом пересечении дорог, пересечении трубопроводов и на каждой миле трубопровода для высокоточной оценки коррозии.

Мы также обслуживаем и обслуживаем все испытательные станции, включая новые крышки коробок, стопорные винты, прокладки крышек, клеммные гайки и винты. При необходимости мы также устанавливаем указатели трубопроводов, указатели инженерных сетей, указатели инженерных сетей и указатели купола.

Анодные распределительные коробки

Мы проектируем распределительные коробки, чтобы выдержать элементы, использующие шунты типа . 001 Ом из нержавеющей стали или другие различные шунты. Шунты JB, шунты В50МВ SW, резисторы или реостаты или регулируемые резисторы, счетчики и переключатели, блокировочные диоды и медные наконечники для сборки. Варианты монтажа распределительной коробки включают в себя монтажный канал на мачте, выступы для настенного монтажа или специальные спецификации для монтажа распределительной коробки клиента.

Для консультации звоните (432) 230-6955.

Запрос предложения испытательной станции CP

Испытательная станция ZapGard® — Allied Corrosion Industries, Inc.

Описание
Отзывы (0)

Описание

Станция для испытаний катодной защиты ZapGard® представляет собой версию широко используемой станции BigFink® с 5-10 выводами, ПЛЮС уникальную защиту от ударов для защиты персонала от случайного контакта с электрическими клеммами И контактами типа «банан» для всех тестовые провода. Испытательная станция ZapGard® обеспечивает всю надежность станции BigFink®, а также функции безопасности ZapGard® и удобство разъемов типа «банан». Испытательная станция ZapGard® изготовлена из непроводящего материала Lexan® с высокой ударной вязкостью. Его можно использовать в качестве клеммы для тестовых проводов для считывания:

Потенциал связи подземных сооружений с почвой.
Анодные токи катодной защиты.
Резистивная целостность изоляционных фланцев и соединений.
Целостность изоляции между всеми типами подземных металлических конструкций, например, между несущей и ее обшивкой.
Блуждающие токи на всех типах подземных сооружений.

Особенности
Корпус BigFink® отлит из Lexan®, одного из самых прочных в мире пластиков, который защищает резисторы, шунты, счетчики и другие компоненты схемы от случайного повреждения или воздействия окружающей среды. (Идеально подходит для воздействия H3S или морской воды.)

Конструкция «с мертвой точки» – отсутствие открытых металлических поверхностей защищает от случайного контакта с электрическими клеммами, соответствует стандарту NACE RP-01-77 пункт 4. 4.4
Высокая ударопрочность – изготовлена из Lexan®, одного из самых прочных в мире пластиков, который используется для изготовления футбольных шлемов, подшлемников для военных шлемов, защитных шлемов, корпусов снегоходов, иллюминаторов самолетов и т. д.
Обладает в четыре раза большей ударной вязкостью, чем алюминий.
В два раза легче алюминия.
Не ржавеет, не подвергается коррозии, не подвергается ударам, не разбивается, не отслаивается, не увеличивает вес и не поглощает тепло.
Обладает размерной и электрической стабильностью от -60°F до +250°F.
Устойчив к ультрафиолетовому излучению.
Клеммы полностью доступны с обеих сторон клеммной колодки.
Не содержит техобслуживания – не требует покраски – поставляется в различных цветах.
Неметаллический материал Lexan® значительно снижает опасность поражения электрическим током.
Принадлежности включают: никелированные медные перемычки, калиброванные шунты, силовые резисторы, разрядники, счетчики и т.
