Гильотина н3121 технические характеристики

Гильотинные ножницы (гильотина) Н3121.01 12х2500мм

Гильотинные ножницы Н3121.01 с кривошипным механизмом и электромеханической муфтой используются для продольной или поперечной резки листового материала.

Гильотинные ножницы Н3121.01 12х2500мм с кривошипным механизмом и электромеханической муфтой используются для продольной или поперечной резки листового материала. При продольной резке нож совершает несколько ходов, а разрезаемый лист передвигается по рабочему столу, что позволяет осуществлять резку листа любой длины. Поперечная резка станка имеет максимальные параметры разрезаемого материала: ширина до 2500 мм, толщина до 12 мм при одиночном режиме хода верхнего ножа.

Данная модель применяется преимущественно в цехах заготовки предприятий машиностроения для резки листового проката по линии разметки или по упорам. Автоматический и одиночный режимы хода позволяют применять гильотину Н3121. 01 на производствах любого типа.

Ножницы Н3121.01 имеют верхний привод. С двух боков сварной станины расположены две стойки, на которые опирается рабочий стол. К столу винтами крепятся нижние ножи, а также передний и боковой упоры. Зазоры между режущими кромками ножей (верхней и нижней) регулируются горизонтальным изменением положения стола. На ножевой балке, имеющей Г-образную форму и усиленной ребрами, крепятся верхние ножи, которые при резке осуществляет возвратно-поступательное движение. Прижимная балка прижимая лист, работает согласованно с ножевой балкой. Необходимые усилия прижима обеспечивают пружины, которые размещаются в стаканах прижимной балки.

Для более плавного реза и снижения нагрузок на ножницы устанавливаются пневматические уравновешиватели. Шатунный механизм скрепления балки, на которой смонтированы режущие ножи, позволяет увеличивать открытую высоту установленных ножей на 20 мм. С тыльной стороны ножевой балки установлен задний упор, служащий для мерной резки полос.

Пневматическая жесткосблокированная многодисковая фрикционная муфта-тормоз расположена на левом конце приводного вала.

Тип смазки основных механизмов – комбинированный.

Благодаря наклону подвижных ножей два градуса десять минут, гильотина Н3121.01 обеспечивает высокую точность резания металла и оптимальную нагрузку на режущие поверхности. Отклонение при длине реза 1000 мм не превышает 0,25 мм. Основным преимуществом кривошипных ножниц НА3121 являются простота управления (кнопочное и от педали), точность реза и хорошая производительность.

Купить Н3121.01 Вы можете напрямую на заводе-изготовителе, сделав заявку на сайте или по телефонам, указанным в разделе контакты.

В базовую комплектацию входит:

1. Ножницы в сборе;
2. Педаль управления;
3. Паспорт и руководство по эксплуатации;
4. ЗИП (зап.части инструмент принадлежности).

Дополнительное оборудование:

Заказывайте качественное техническое оснащение для производства на нашем сайте!

Телефон:

+7(499)130-59-91
(2230) Отдел продаж
(229) Технический отдел

Адрес:

Почта:

Гильотинные ножницы Н3121 механические предназначена для продольной и поперечной резки листового материала. Применяется в заготовительных цехах машиностроительных предприятий.

На этом оборудовании может производиться резка листа как по разметке, так и без нее – по заднему или боковому упорам.
Ножницы Н-3121 выполнены с верхним приводом. Вращение от электрического двигателя через клиноременную передачу, муфту-тормоз, цилиндрический редуктор передается на эксцентриковый вал и далее через кривошипно-шатунный механизм — ножевой балке.
Станина листовых гильотинных ножниц НА3121 сварная, из листовой стали. Две боковые стойки соединены столом и тремя стяжками. Стол, к которому крепится нижний нож, имеет регулировку для установки необходимого зазора.
Ножевая балка получает возвратно-поступательное движение от коленчатого вала через шатуны и имеет пружинные уравновешиватели.

На левом конце приводного вала расположена пневматическая жесткосблокированная многодисковая фрикционная муфта-тормоз.
Для мерной резки полос ножницы гильотинные НА 3121 снабжены задним упором, который установлен с тыльной стороны ножевой балки. Установка заднего упора производится с помощью винтового механизма, приводимого от маховичка вручную. Лист при резке прижимается прижимной балкой, работающей согласованно с ножевой балкой. Необходимые усилия прижима обеспечивают пружины, которые размещаются в стаканах прижимной балки.
Электрическая схема обеспечивает работу листовой гильотины Н3121 на одиночных и автоматических ходах. Управление этим оборудованием – кнопочное и от педали. Смазка основных механизмов комбинированная. Конструкция соединения ножевой балки с шатунами предусматривает возможность увеличения открытой высоты ножей на 20 мм, что необходимо для продольной резки листа.
Прижим разрезаемого листа к столу осуществляется индивидуальными штоками.
Для работы на ножницах гильотинных Н-3121 необходим сжатый воздух, обеспечивающий рабочее давление в пневматической системе 0,5 МПа. Гильотины с пневматической муфтой работают менее шумно, и более надежны в эксплуатации, к недостатком таких гильотин следует отнести зависимость от температуры окружающего воздуха.

Технические характеристики Н3121 размер листа 12х2000мм.

Так же в нашей компании Вы всегда можете приобрести запчасти и техоснастку для Вашего оборудования!

Свяжитесь с нашими специалистами и получите полную информацию по интересующему вас вопросу.

Механические гильотинные ножницы НА3121 и гильотина Н3121 были созданы сотрудниками конструкторского бюро Шимановского комбината, специализирующегося на изготовлении кузнечно-прессовых агрегатов.

Под таким оборудованием понимают режущий инструмент с ножом наклонного типа для поперечной и продольной прямолинейной резки металлических листов. Гильотинные ножницы дают возможность осуществлять обработку листов не только по разметке, но и по боковому либо заднему упору без разметки.

Описываемые устройства принято подразделять в зависимости от вида используемого на них привода на:

• гидравлические;
• кривошипные (иначе называемые механическими).

Большей мощностью обладает гидравлическое оборудование, которое без труда справляется со стальными листами толщиной 6 сантиметров. Длина реза подобных ножниц может превышать показатель в 8 метров. Механические приспособления по ряду характеристик идентичны гидравлическим. При этом первые имеют другую систему привода, предполагающую, что кривошипное устройство обеспечивает движение лезвия и в верхнем и в нижнем направлении.

Мощность установок с кривошипным механизм ниже, нежели у их гидравлических собратьев, поэтому они рекомендованы для разрезания заготовок толщиной от 3 до 8 мм. Зато скорость обработки металла у механических ножниц выше (до 56 резов за одну минуту против 3–18 у «гидравлики»).

Кроме того, гильотины имеют разную схему привода ножа (верхнего). Бывают консольные ножницы с поворотной балкой и станки с прямым ходом ножа. Первые характеризуются тем, что верхний нож у них перемещается за счет оборота балки вокруг расположенных в задней части и на боковых стенках агрегата центров. Так как устройство привода этой самой балки находится в подобных установках внутри станка, они отличаются компактными размерами.

У прямоходных же гильотин лезвие соединяется с рамой. Она способна передвигаться по прямым направляющим вниз за счет работы двух гидроцилиндров либо кривошипного механизма. Такая конструкция дает возможность производить изменение угла резки листов разной толщины. Поворотные станки этого делать не позволяют. У них угол всегда остается таким, каким его задал завод-изготовитель установки.

2 Ножницы гильотинные Н3121 – паспорт и характеристики

Паспорт станка содержит следующие его технические данные:

• максимальная длина заготовок для резки – 200 см;
• масса – 7000 кг;
• ширина (по заднему упору) отрезаемой заготовки – 50 см;
• тормоз – ленточного типа;
• количество кромок для резки – 4 штуки;
• мощность двигателя – 18,5 кВт;
• наибольшее усилие реза – 50000 кгс;
• количество ходов режущего инструмента – от 40 и более в минуту;
• усилие прижима – 2900 кг;
• дистанция между стойками – 228,5 см;
• наклон ножа (угол) – 2°10′.

Ножи твердостью от 54 до 58 НRC для описываемой гильотины производят по Государственному стандарту 5950–73 из горячекатаных листов стали 6ХВ2С, 5ХВ2С, 6ХС. Их вес равняется 4,08 килограммам.

Ножницы состоят из таких основных конструктивных элементов:

• привод;
• станина;
• система смазки и электрического оборудования;
• прижимная и ножевая балка;
• муфта выключения;
• защитная решетка и ограждения;
• задний упор;
• стол;
• приводные валы.

Станина выполняется в сварной форме из листового металла. Три стяжки и рабочий стол соединяют в одно целое боковые стойки станка. Нижнее режущее приспособление (нож) крепится к столу. Оно позволяет задавать конкретную величину зазора и регулировать его значение.

Привод гильотины обеспечивается через редуктор цилиндрического вида с двумя ступенями и клиноременную передачу двигателем. Ножевая балка устройства через шатуны принимает движение (возвратно-поступательное) от коленвала. Для ее уравновешивания имеется специальный механизм пружинного принципа действия (его так и называют – уравновешивателем).

Муфта агрегата выполнена в жесткой форме, располагает электромагнитом и двумя шпонами (поворотными). Ее конструкция существенно уменьшает расходы на эксплуатацию гильотинных ножниц, так как они функционируют без подачи воздуха.

К рабочему столу лист, который разрезают, прижимается штоками. Принцип соединения шатунов с ножевой балкой позволяет повышать на 2 сантиметра высоту ножей. Такая функция очень важна, так как дает возможность осуществлять резку листа в продольном направлении.

3 Гильотина НА3121 – характеристики и описание ножниц

Производится установка с параметрами, которые отвечают требованиям Технических условий 1983 года 2–041–1068. Используется данный станок, выполненный с верхним вариантом привода, чаще всего на заготовительных участках предприятий, занимающихся машиностроением.

Ножевая балка получает вращение от двигателя мощностью 17 кВт. Передается оно на эксцентриковый вал через тормозную муфту, передачу (клиноременную), редуктор (имеет цилиндрическую форму). После этого вращение поступает на кривошипно-шатунное устройство и только затем на балку.

Стол агрегата с нижними ножами, присоединяемыми к нему посредством винтов, опирается на стойки. Последние между собой скреплены гнутыми швеллерами, образуя станину. Зазор между нижними и верхними ножами регулируется передвижением стола по горизонтали.

Ножевая балка с ножами (верхними) представляет собой усиленную ребрами жесткости Г-образную сварную конструкцию. Боковые и передний упоры присоединены к столу. Задний упор монтируется на задней части ножевой балки, устанавливают его винтовым механизмом.

Пневматическая тормозная муфта фрикционного вида является жесткоблокированной, находится она на приводном валу (на левом его окончании). Уменьшение динамических нагрузок и компенсацию веса балки (ножевой) обеспечивают уравновешиватели (пневматические).

На подмоторной плите станка расположен электрический двигатель, который соединяется со станиной шарнирно. Тормоз насажен на коленвал (на правый его конец). Он обеспечивает периодичность приостановки станка за счет того, что шкив установлен к оси коленчатого вала эксцентрически. Торможение возможно в тот момент, когда балка (ножевая) достигает верхнего своего положения (силы инерции нивелируют явление ее забегания).

Паспорт на ножницы НА3121 дает описание и других составляющих частей и механизмов гильотины:

• электромагнитное управление: магнит начинает функционировать по команде оператора станка (нажатие на педаль либо кнопку на пульте управления), возможна и автоматическая его работа.
• муфта включения: расположена в ступице колеса (зубчатого) на коленвале, состоит из запорных и рабочих шпонок, двух неподвижных втулок и пружин;
• задний упор: необходим для выполнения резки листов в поперечном направлении, в его конструкции предусмотрены цилиндрические по форме рейки, передвижение коих позволяет устанавливать линию упора на требуемую дистанцию от кромки режущего инструмента;
• ограждение: необходимо для защиты вращающих частей гильотины, представляет собой четыре кожуха из стали толщиной 1,6 мм, они закрывают тормозной механизм агрегата, маховик передачи, шкив двигателя и приводные валы.

Гильотина гидравлическая Ermaksan HGS-A 2600×6 в наличии

• Товары бренда
• Предложения магазина

-%

Быстрый просмотр

Гидравлический С-образный пресс CFS-100

Рейтинг:

Артикул:

1362

-%

Быстрый просмотр

Гидравлический С-образный пресс CFS-150

Рейтинг:

Артикул:

1363

-%

Быстрый просмотр

Зиговочный станок IK08

Рейтинг:

Артикул:

1364

-%

Быстрый просмотр

Листогиб с ЧПУ ERMAKSAN POWER BEND PRO 3100-100

Рейтинг:

Артикул:

1355

-%

Быстрый просмотр

Листогиб с ЧПУ ERMAKSAN SPEED BEND 2100-40

Рейтинг:

Артикул:

1356

-%

Быстрый просмотр

Листогиб трехвалковый гидравлический MRM-H 1550-180

Рейтинг:

Артикул:

1349

-%

Быстрый просмотр

Листогиб трехвалковый механический IR 1550×75

Рейтинг:

Артикул:

1350

-%

Быстрый просмотр

Листогиб трехвалковый механический MRM-S 2550х150

Рейтинг:

Артикул:

1352

-%

Быстрый просмотр

Отрезной кромкозагибочный станок SDK6

Рейтинг:

Артикул:

1365

-%

Быстрый просмотр

Резьбонакатной гидравлический станок YC-420

Рейтинг:

Артикул:

1375

виды, принцип работы и характеристики

Машиностроительные и металлообрабатывающие предприятия выпускают широкий ассортимент металлических изделий и конструкций, технология изготовления которых требует выполнения резки профильного и листового металла. Порой даже владельцам домашних мастерских, а также рабочим на стройплощадке приходится заниматься выполнением этой обязательной операции. Чтобы быстро и качественно произвести рубку металла, необходимо иметь под рукой подходящее оборудование. Одним из наиболее востребованных являются гильотинные ножницы, которые сегодня выпускаются в нескольких вариантах.

• Общие характеристики
  • Виды станков
  • Принцип работы
• Гидравлические гильотинные ножницы
• Электромеханические ножницы
• Пневматические гильотины
• Ручные станки для резки металла

Часто осуществлять резку металла с использованием гильотины приходится, когда перед владельцем домашней мастерской или рабочим промышленного предприятия встает задача по изготовлению деталей прямолинейной формы большого размера — треугольников, прямоугольников и полос со стороной от нескольких сантиметров до нескольких метров. Для получения необходимой заготовки приходится обрабатывать металлопрокат толщиной от 2 до 60 мм, шириной до 2 метров и почти неограниченной длины.

Общие характеристики

Современные гильотинные ножницы обладают различными техническими характеристиками, которые обязательно должны учитывать специалисты промышленных предприятий, а также владельцы частных мастерских, занимающиеся изготовлением изделий и конструкций из металлопроката. Среди них наиболее важными параметрами являются:

• количество выполняемых операций;
• размер обрабатываемого листа;
• ассортимент проката, который может обрабатывать конкретный станок;
• предельно допустимая толщина срезаемого металла;
• производительность;
• тип ножей;
• мощность;
• тип привода.

Виды станков

В зависимости от типа привода станка выделяют следующие виды ножниц:

• ручные;
• пневматические;
• гидравлические;
• электромеханические.

Принцип работы

Раскрой металла с использованием гильотинных ножниц осуществляется за счёт воздействия на металлическую заготовку большой силой давления и острым краем лезвия, действующего по принципу обычных ножниц. Во время рабочего процесса два лезвия режущего устройства сводятся друг к другу. После того как лист или прокат металла будет зафиксирован, они сдвигают его соседние слои, а затем совершают разрез при помощи острого лезвия.

Процесс резки металлической заготовки с использованием гильотинного станка состоит из двух операций — резки и ломания.

При использовании качественного станка для раскроя металла количество образуемого металлического лома получается очень небольшим и не превышает 10%.

Одновременно с этим рез приобретает ровную кромку, не требуя дополнительной обработки. При разрезе заготовки затупленным режущим устройством или неверно выставленном зазоре соотношение реза и лома изменяется. Как следствие, это приводит к появлению на нижней кромке острого выступа, называемого гратом — признака низкого качества резки.

Грат делает небезопасным изделие, увеличивая риск травмировать руки, особенно если для резки была выбрана заготовка из нержавеющей стали. Для предотвращения подобного необходимо во время использования ножниц гильотинного типа соблюдать правила техники безопасности. Ни в коем случае нельзя начинать резку металла без рукавиц из плотной ткани или кожаных нашивок. При появлении грата работник должен сразу же прекратить раскрой металла и исправить допущенную ошибку — поменять настройки или заточить ножи.

Гидравлические гильотинные ножницы

Промышленное оборудование, предназначенное для раскроя металла, в котором используется гидравлическая система привода, обладает большим запасом мощности и отличается высокой производительностью. Его используют преимущественно в серийном или штучном производстве заготовок с прямолинейными кромками из металлопроката толщиной от 2 до 20 мм и длиной реза от 1 до 3 м.

Промышленные предприятия в своей производственной деятельности используют гидравлические станки, позволяющие производить раскрой листов шириной до 6 м и толщиной более 20 мм. Это оборудование обладает значительным весом и габаритами, и чаще всего его производят в единичных экземплярах.

При использовании гидравлических станков гильотинного типа режущее устройство создает давление, превышающее 400 мПа, по всей длине разрезаемого листа. В качестве основного рабочего элемента используются ножи, которые могут двигаться по прямой благодаря вертикальным направляющим или же по дугообразной траектории. Последний вариант в состоянии даже при оказании со стороны гидравлического привода меньшего усилия разрезать заготовки из более толстого металла или сплава повышенной прочности. Причём на точность реза это никоим образом не влияет.

Для контроля зазоров между ножами используется специальная таблица, а корректировка их расположения может осуществляться как в ручном, так и в полуавтоматическом или автоматическом режиме. Достаточно востребованной разновидностью гидравлических станков является оборудование с ЧПУ. Главными его достоинствами является минимальное время настройки и простота смены режима изготовления любого из десятка возможных видов продукции, для чего нужно нажать всего лишь на одну кнопку. Благодаря тому, что вся информация хранится в памяти станка, эта задача максимально упрощается.

Гидравлические ножницы гильотинного типа отличаются от аналогичных устройств бесшумностью в работе — во время раскроя металла ножи совершают движения плавно, не оказывая сильных воздействий ударного типа, которыми сопровождается рубка металла при использовании электромеханических и пневматических машин.

В решении вопроса безопасности эксплуатации гильотинных ножниц помогают фотодатчики, установленные в рабочей области, защитные экраны и ограничители хода подающего механизма. Для своевременного возврата балки в начальное верхнее положение используются пружины или накопительные амортизаторы.

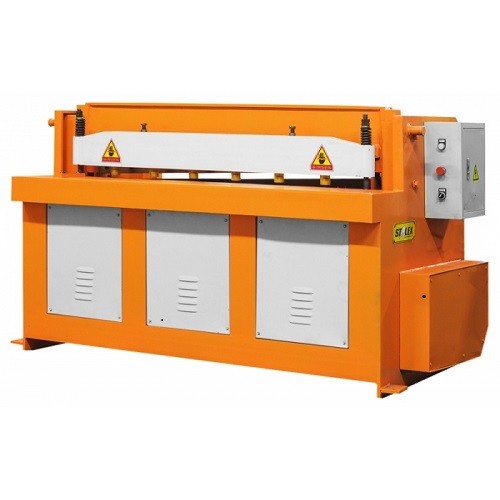

Электромеханические ножницы

Эта разновидность гильотинных станков является не менее востребованной, чем гидравлические. Обладают они столь же высоким уровнем производительности, который может достигать 60 ходов ножа за минуту, правда, рабочий процесс является более шумным. Всему виной кривошипный механизм привода, из-за которого нож быстро перемещается в нижнее положение и оказывает ударное воздействие на заготовку.

Электромеханические станки преимущественно используют на производствах, где необходимо обеспечить высокую производительность и точность резки прямолинейных заготовок большого размера и толщины. В то же время эти машины часто применяются для раскроя металла и в частных мастерских, занимающихся мелкосерийным и кустарным производством.

Для эффективного выполнения подобных задач производителями была создана целая серия ножниц небольшой мощности. Они не только отличаются компактными размерами, не требуя много места в мастерской, но и могут с легкостью справиться с задачей по раскрою заготовок из различных материалов — нержавейки, пластика, меди, алюминия и оцинкованной листовой стали толщиной до 2−3 мм.

Для осуществления рабочего процесса к верхней балке с ножом подключён кривошипно-шатунный механизм, соединенный с валом отбора мощности, работающий от электродвигателя, запускаемого при помощи нажатия педали или кнопки. В момент начала работы крутящий момент от эксцентрика передается на оба конца ножевой балки, вследствие чего каждое лезвие оказывает на заготовку воздействие равной силы, обеспечивая равномерный разрез. После каждого оборота вала балка возвращается в исходное верхнее положение, после чего заготовка перемещается в рабочую зону для выполнения следующего реза.

Используемые в конструкции электромеханической гильотины с ЧПУ рабочие элементы делают из нее одну из самых точных и производительных машин для раскроя и рубки металла. Превосходство над гидравлическими моделями им обеспечивает не только более низкая цена, но и надежная кинематическая схема и простота в эксплуатации. Любой специалист, обладающий слесарной квалификацией, способен в условиях частной мастерской или небольшого производства изготовить своими руками высокопроизводительный гильотинный станок с электрическим приводом.

Пневматические гильотины

Промышленное оборудование гильотинного типа для резки металла, оснащенное приводом, работающим от сжатого воздуха, является более производительным, чем гидравлические станки, и практически не отличается по этому параметру от электромеханических версий. Для запуска режущего элемента в этих машинах используется компрессор или центральная магистраль со сжатым воздухом. Чаще всего станки с пневматическим приводом можно встретить на крупных металлообрабатывающих предприятиях, занимающихся изготовлением крупносерийных деталей.

Объединяет эти установки с гидравлическими и электрическими машинами то, что они также относятся к стационарному типу оборудования. В их конструкции предусмотрены рабочие столы большой площади, выдвижные контейнеры для сбора готовых изделий и автоматизированное устройство подачи заготовки. Во многих моделях пневматических станков также имеется ЧПУ. За счет увеличения скорости обработки металла при использовании пневматического привода в сочетании с электронным управлением повышается производительность и одновременно точность обработки заготовок.

Ручные станки для резки металла

Механические гильотинные станки, осуществляющие раскрой металла за счёт привода от рычага или педали, чаще всего можно встретить на промышленных предприятиях, а также в частных мастерских. Они остаются востребованными, даже несмотря на то, что имеют ограничения по толщине обрабатываемых заготовок и их видам.

В оснащении таких гильотин для металла функции режущего элемента выполняют два ножа. В течение всего процесса резки металла нижний нож располагается неподвижно. Основную часть работы выполняет верхний нож, перемещающийся по направляющим вертикально вниз или поворачивающийся вокруг оси. В таких станках на одном из концов ножевой балки располагается точка вращения, а на другом находится рукоятка.

Режущее устройство, которое может выполнять раскрой листов толщиной более 1 мм, приводит в движение редуктор. Запуск механизма в этих машинах могут обеспечивать два типа привода:

• ножной, где включение мотора осуществляется педалью;
• ручной, при котором запуск осуществляется специальным рычагом.

В некоторых моделях могут одновременно использоваться оба типа привода. Для выполнения качественной резки металлической заготовки гильотинный станок должен быть установлен на ровной поверхности, на которой будет обеспечена устойчивость оборудования.

Гильотинные станки для рубки металла являются одними из самых востребованных видов промышленного оборудования, которое используется не только на предприятиях металлообрабатывающей промышленности, но и в домашних мастерских. Поскольку производители выпускают эти станки в самых различных комплектациях, для каждого случая раскроя металла можно подобрать наиболее подходящую модель с учетом стоящих задач.

Оборудование для рубки металла гильотинного типа пользуется большой популярностью, прежде всего, из-за высокой производительности и точности раскроя металлических заготовок. Их можно использовать для резки не только металла, но и других материалов, в том числе алюминия, меди, латуни и других. Немаловажно и то, что эти машины очень простые в обращении, поэтому даже владелец частной мастерской может быстро приобрести навыки работы с подобным станком и воспользоваться всеми его преимуществами.

В ряде случаев, если позволяет слесарная квалификация, возможно даже сделать такую машину своими руками. Однако целесообразнее приобрести готовый станок, которым можно начинать пользоваться без его предварительной подготовки.

AHYW 3mtr металла Гильотина 6 мм поставщиков, фабрики и производители Китай

AHYW 3mtr металл Гильотина 6 мм завод продается в Китае

Станки гильотинные Китай AHYW 6 мм листового металла производит поставщиков

Китай AHYW 6 мм листовой резки машины производит поставщиков

Китай AHYW 6 мм пластины режущие ножницы фабрика

Китай AHYW3m металлические плита гильотинные производит поставщиков

Китай AHYW гидравлические питание 3m металла гильотинные стрижка производителей машин

AHYW10ft листовой резки машины фабрики Китая

AHYW 6 мм мягкая стальная пластина станки поставщиков

AHYW 10 футов стальной листовой резки гильотинные производит фабрика Китай

Если вы ищете для одной поперечной резки металла для резки работу, наши Ahyawei QC11K NC метал гильотинные ножницы машины — 6 мм * 3100 мм сделают вас счастливыми, это гидравлические ножницы могут резки 6 мм мягкой & углеродистая сталь пластины, также ваш оператор может Гильотина резка листов из нержавеющей стали 3 мм, с 3m & 10 футов длиной макс резки.

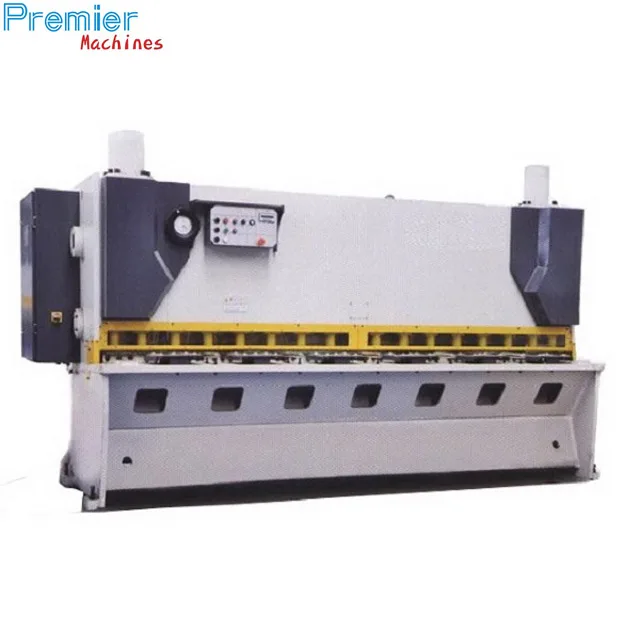

Это Китай AHYW Ahyawei QC11K NC гидравлические гильотинные — 6 мм * 3 мЭто призваны сократить мягкая стальная пластина 6 мм, 3 мм из нержавеющей листовой резки, с металлическими длина 3,1 м, это стандартные 10 футов NC переменных грабли угол гильотинные станки сделаны в Китае, Аньхой Yawei является одним из лучших листового металла машины производителей и поставщиков в Китае мы рассмотрели из металла станки дизайн машины подробные производства, доставки и лучше послепродажное обслуживание, все качества быть отправлены для клиентов по всему миру.

Китай AHYW Ahyawei QC11K листового металла гильотинные стандарт с переменной передний угол резки, гильотинные ножницы оператор может регулировать угол резки металла согласно толщины металла разница, которая может обеспечить лучшую производительность резки с этой Yawei Станки для резки, а также QC11K стандарт с быстрой резки лезвия зазора.

Это 6 мм QC11K металлические ножницы-переменных грабли резки угол дизайн, не как QC12K качели луч ножницы, которая с фиксированным углом резания. Стандартные Китай Yawei металлические грабли гильотинные ножницы имеют 4 режущие кромки для топ & нижней резки лезвия, которые могут гарантировать, что вы можете, резки более листа заготовки без замены лезвия.

Общие черты █ AHYW 6 мм & 3m, Китай Yawei 10 футов листового металла гидравлические гильотинные Станки резательные:

• Полностью сварная конструкция, обработанные на ЧПУ сверлильно & фрезерный станок

• Особенность конструкции имеют угол резки переменных грабли, гидравлические гильотинные металлические резки дизайн

• Тело машины и верхней балки изготавливаются из стальных конструкций, был разработан согласно минимальное растяжение и оптимального сопротивления

• Качания вверх назад колеи дизайн для Аньхой Yawei гидравлические гильотинные ножницы для продажи Китая

•2 единиц вниз инсульта гидравлические цилиндры, обрабатываются как точные из твердого материала, полное и сделал шлифованные

• Поршни, обработанных из кованой стали, закаленные, шлифовка делается

• Сварной Моноблок, тяжелый стальной раме с помощью жесткой конструкционной стали производится с передовые современные изготовления методы.

• Резка инсульт регулируемые

• Используется в углеродистой стали, мягкий и резки нержавеющей стали, алюминиевые резки пластины.

█ Стандарт Оборудование машин для резки гильотинные гидравлические лист металла Китай AHYW Ahyawei 6 мм * 3100 мм:

• ESTUN E21 NC листового металла гильотинные контроллера, можно программы и перейти к позиции функция

• Тайвань Шилинь Преобразователь частоты

•Металл CUtting угол регулируемый, руководство отрегулировать угол резки согласно различных толщина

• Резка инсульт регулируемые, при резке коротких частей, уменьшить инсульта, скорость увеличилась

• Резка раз рассчитывать с считывания

• Возвращение на газ азот

• Электрические компоненты Siemens

• Три стандартных Передняя опора

• Автоматический, цифровой контроль Моторизованные обратно Манометр с мячом вал и руководящих

• Легко регулируемый с лезвия разрыв Установка для точной резки и больше используя жизнь

• Роликовые подшипники на Рабочий стол легко кормить листы для ножей

• Гидравлические листов, удерживая системы, держит лист на месте во время процесса резки

• Простой и легкий лезвия разрыв устройство регулировки

• 4 режущие кромки гидравлической резки лезвия поставщиков металла сделанные в Китае

• Китай верхнего уровня компактные гидравлические системы

• Забор безопасности задних и передних пальца защиты охранников

• Standard задняя пластина тапочка

• Съемный педаль с чрезвычайным кнопки Стоп

Китай AHYW Ahyawei металлические плита 10 футов переменных грабли угол металлического листа гильотинные ножницы механические спецификации машин

Максимальная толщина резки металла	6 мм	Максимальная длина резки металла	3100
Переменной передний угол	0,5-1,5 градусов	Глубина зева	100
Задней колеи инсульта	600 мм	Мощность главного двигателя	7. 5kW
Вес брутто	6.0T	Измерение	3700 * 1700 * 2000 мм

Основные черты ESTUN E21S NC листовое гильотинная резка машины контроллер, сделанные в Китае

Позиционирование управления задней колеи

Интеллектуальный контроль позиционирования

Односторонние и двунаправленный позиционирования, которая устраняет шпинделя Распродажа эффективно

Отказаться от функции

Автоматические ссылки Поиск

Один ключ параметров резервного копирования и восстановления

Быстрая индексация позиции

40 программ хранения пространство, каждая программа имеет 25 шагов

Выключение защиты

 Китай Ahyawei 6 мм CE утверждения гидравлические NC листового металла Ножницы гильотинные станки спецификации

Основные образы CE сертифицированный AHYW Ahywei 3 м & 6 мм листовой гильотинные ножницы, 10 футов гидравлической резки металла, которую гильотинные ножницы машины сделаны в Китае

1 м фронта палец защиты забор может быть сложить вверх переключателем защиты, CE стандарт 6 мм & 3m,

10 футов листового металла гильотинные ножницы машины поставщиков производит фабрика в Китае

Дополнительные CE света гвардии, ИК задние защиты безопасности для машин резки гильотинные Yawei листового металла

Системы гидравлические прижимного провести металлической пластины плотно при эксплуатации резки листового металла

Дополнительные задние пневматические лист поддержка 6 мм мягкая стали металла гильотинные ножницы механические машины, это устройство является особенно для резки тонкой пластинке 0,5 мм до 4 мм листового металла, которые поддерживают будет следить за действиями резки, может обеспечить лучшую производительность резки

█ Применение AHYW Ahyawei 3 м * 6 мм, 10 футов листового металла гильотинные ножницы, сделанные в Китае

6 мм мягкой стальной листовой резки

резка металла 3 мм из нержавеющей стали

3 м, 10 футов резка листового металла

Правила и условия:

• Срок поставки: в течение 20 дней

• Срок оплаты: T/T, 30% первый взнос заранее и баланс перед отгрузкой

• Гарантия: 18 месяцев

• Порт погрузки: Шанхай, Китай

• Сертификат: ISO, Специальные требования на предмет соответствия CE

• Послепродажное обслуживание: 7 * 24 часа, быстрый ответ

• Установки служба и служба подготовки кадров все доступны, если требуется

Для получения дополнительных сведений для этого Китай AHYW Ahyawei 6 мм & 3m листового металла переменных грабли угол резки пожалуйста, не стесняйтесь отправить по почтеExport@ahycnc. com

Китай AHYW CNC Пресс тормоза, гидравлические гибочные станки, гильотинные Станки резательные, листового металла с ЧПУ волокна лазерной резки машины производит, поставщики, фабрика для продажи.

Аньхой Yawei станков производства Co., Ltd, Китай

WhatsApp:008615955558219

Отправить по электронной почте:[email protected]

Веб-сайт:www.ahycncs.NET

              www.ahycnc.com

Yawei Machine Tool является одним из лучших ahyw 3mtr металла Гильотина 6 мм производителей и поставщиков в Китае, Добро пожаловать на купить ahyw 3mtr металла Гильотина 6 мм, сделанные в Китае с нашего завода.

горячая этикетка : ahyw 3mtr металл Гильотина 6 мм, Китай производители, поставщики Китая, сделанные в Китае, завод, Купить

Гильотина

Пожалуйста, обновите страницу, если загрузка не удалась

• Дом
• Производство пенопласта
• Гильотина

G50

Гильотина

Гильотинная отрезная пила ESCO может быть сконфигурирована как стационарная модель или как летающая отрезная машина для автоматического отрезания заданной длины от непрерывной линии пенопластовых булочек.

В передвижной версии пилы G-50 используется уникальная конвейерная система, которая устраняет необходимость в сборочных конвейерах.

• Обзор
• Стандартные характеристики
• Дополнительные функции
• Технические характеристики
• Требуемая площадь пола

УСТАРЕВШАЯ МАШИНА

Устаревшая техника недоступна для котировок.

Edge-Sweets в настоящее время модернизирует наши старые машины, используя самые современные производственные процессы, чтобы предлагать высококачественные современные машины по конкурентоспособной цене. Ваш инженер по продажам получит больше информации, когда устаревшие машины снова будут доступны для предложения.

Обзор

Гильотинная отрезная пила ESCO модели G-50 может быть сконфигурирована как стационарная модель или как летающая отрезная машина для автоматического отрезания предварительно выбранной длины от непрерывной линии пенопластовых булочек. В передвижной версии пилы G-50 используется уникальная конвейерная система, которая устраняет необходимость в сборочных конвейерах.

Общие области применения

Мебель, постельные принадлежности, матрацы, обивка, автомобильная промышленность и упаковка

Обычно обрабатываемые материалы

Полиэфирные и полиэфирные, HR, CMHR, вязкоупругие, гибкие и другие подобные материалы

Скачать брошюру со спецификациями

Гильотины [ Загружаемый PDF][Открывается в новом окне]

• Двигатель 1/2 л.с.
• Усиленная рама
• Пневматическое натяжение лезвия

• Система заточки лезвий

Элементы управления оператора

• Кнопочные элементы управления, установленные на главном шкафу управления

Головка в сборе

• Минимальное общее время цикла при полном ходе: 5,25 с
• Подголовник: на шариковых втулках
• Траверса: преобразователь частоты переменного тока

Длина гильотинного пучка [дорожная версия]

• Шаг индексации: 1 дюйм
• Минимальная длина резки с высокоскоростным возвратом: 15 футов в минуту, 36 дюймов и 30 футов в минуту, 72 дюйма

Узел лезвия

• Толщина лезвия: 0,020 дюйма [0,5 мм]
• Ширина лезвия: 0,75 дюйма [19 мм]
• Натяжение лезвия: пневматическое
• Тип лезвия: Набор зубьев
• Ножевые колеса: алюминий, покрытый формованной уретановой шиной
• Направляющая лезвия: Направляющая съемника с тефлоновым покрытием [повернута на 1/4]
• Лопастной двигатель: Шкивный привод мощностью 10 л. с.

Требования к питанию

• 230/460 В переменного тока, 3 фазы, 60 Гц
• Доступно дополнительное электрооборудование. Свяжитесь с вашим продавцом сегодня.

АВБ

АФ

Модель-90

СФ

Подпишитесь на нашу рассылку, чтобы быть в курсе последних новостей и событий

• Главная
• Контакт
• Политика конфиденциальности
• Карта сайта

Guillotine Specification Grid — Spadone: Tire Machinery, Guillotines, Trucks

View Guillotines & Bale Cutters

	Пневматический	Пневматический	Гидравлический	Гидравлический	Гидравлический	Гидравлический	Гидравлический	Гидравлический	Примечания
	Модель 24-10	Модель 24-12	Модель 24H	Модель 29	Модель 39	Модель 51	Модель 60	Модель 72
	Посмотреть модель	Посмотреть модель	Посмотреть модель	Посмотреть модель	Посмотреть модель	Посмотреть модель	Посмотреть модель	Посмотреть модель
Длина лезвия	26″			29″	39″	51″	60″	72″	н/д
Эффективная ширина резания	24 дюйма	24 дюйма	24 дюйма	26 дюймов	36 дюймов	48”	57 дюймов	69 дюймов	Фиксированный
Рабочий ход	14 дюймов	14 дюймов	14 дюймов	29″	39 дюймов	39″	47″	47″	Доступно по требованию заказчика
Сила ножа	force at 80 psi"}»> 6 283 фунта. усилие при 80 фунтов на кв. дюйм	9048 фунтов. сила при 80psi	14 726 фунтов. усилие при 750 фунтов на кв. дюйм	25 132 фунта. усилие при 2000 фунтов на кв. дюйм	49 000 фунтов. усилие при 2500 фунтов на кв. дюйм	70 686 фунтов. усилие при 2500 фунтов на кв. дюйм	96 200 фунтов. усилие при 2500 фунтов на кв. дюйм	force at 2,500 psi"}»> 125 644 фунта. усилие при 2500 фунтов на кв. дюйм	Конфигурируется по требованию заказчика
Усилие/дюйм ножа	262 фунта/дюйм. для эффективной ширины	377 фунтов/дюйм для эффективной ширины	614 фунтов/дюйм для эффективной ширины	957 фунтов/дюйм для эффективной ширины	/in. for effective width "}»> 1361 фунт/дюйм для эффективной ширины	1473 фунта/дюйм для эффективной ширины	1688 фунтов/дюйм для эффективной ширины	1821 фунт/дюйм для эффективной ширины	н/д
Цилиндр	10-дюймовый пневмоцилиндр, стандарт	Стандартный пневмоцилиндр 12 дюймов	5-дюймовый гидравлический цилиндр	Диаметр цилиндра 4 дюйма, ход поршня 30 дюймов	Диаметр цилиндра 5 дюймов, ход поршня 40 дюймов	Диаметр цилиндра 6 дюймов, ход поршня 40 дюймов	Диаметр цилиндра 7 дюймов, ход поршня 48 дюймов	Диаметр цилиндра 8 дюймов, ход поршня 48 дюймов	Диаметр отверстия и ход настраиваются
Время цикла резки (вниз и вверх)	10 секунд прибл.	10 секунд прибл.	14 секунд прибл.	18 секунд прибл.	20 секунд прибл.	24 секунды прибл.	24 секунды прибл.	24 секунды прибл.	н/д
Рекомендуемое максимальное давление	100 фунтов на кв. дюйм	100 фунтов на кв. дюйм	1000 фунтов на кв. дюйм	2000 фунтов на кв. дюйм	2500 фунтов на кв. дюйм	2500 фунтов на кв. дюйм	2500 фунтов на кв. дюйм	2500 фунтов на кв. дюйм	Переменная
Гидравлическое масло	н/д	н/д	Mobil DTE-26 или аналогичный	Mobil DTE-26 или аналогичный	Mobil DTE-26 или аналогичный	Mobil DTE-26 или аналогичный	Mobil DTE-26 или аналогичный	Mobil DTE-26 или аналогичный	н/д
Смазочное масло	САЭ-10-В	САЭ-10-В	н/д	н/д	н/д	н/д	н/д	н/д	н/д
Резервуар	н/д	н/д	Емкость резервуара от 40 до 150 галлонов						Переменная
Напряжение двигателя	н/д	н/д	460В	460В	460В	460В	460В	460В	Переменная
Управление напряжением	Air Logic	Air Logic	24 В постоянного тока	24 В постоянного тока	24 В постоянного тока	24 В постоянного тока	24 В постоянного тока	24 В постоянного тока	Фиксированный
Безопасность	Стационарная охрана туннеля	Стационарная охрана туннеля	"}»> Стационарное ограждение туннеля с опциями блокировки входных дверей, ковриков безопасности, световых завес и т. д.						н/д
Строительные материалы	Углеродистая сталь с закаленным лезвием из инструментальной стали, опциональные разделительные покрытия и конструкция из нержавеющей стали								н/д
Пробная резка	Size limit 24\" wide x 12\" tall material."}»> Материал может быть подвергнут пробной резке Spadone с помощью пневматического и гидравлического пробного резака. Ограничение по размеру: 24″ в ширину и 12″ в высоту.								н/д

Посмотрите, как мы можем помочь.

Команда Spadone готова ответить на ваши вопросы.

Свяжитесь с нами

Моторизованные гильотины с прямой передачей — EBR Metal

×

МОТОРИЗОВАННЫЕ ГИЛЬОТИНЫ С ПРЯМОЙ ПЕРЕДАЧЕЙ — новейший продукт из и относятся к самым мощным машинам своей категории, представленным на рынке.

Предназначены для резки листов из стали, нержавеющей стали, алюминия и т.д.

Прочная стальная конструкция и мощный редуктор позволяют станку резать листы толщиной до 5 мм. Требуемое качество реза для различной толщины и качества материала может быть достигнуто за счет установки оптимального зазора между лезвиями.

Держатель листа прорезинен, что предотвращает повреждение материала в процессе резки. При раскрое габаритных листов рекомендуется использовать как удлинители на столе, так и сегменты стола для облегчения работы со срезаемым материалом.

Управление машиной осуществляется ножной педалью. Широкая стандартная и специальная комплектация позволяет выбрать оптимальное устройство, применимое в производстве, строительстве, ремонте и обслуживании.

Моторизованные гильотины с прямой передачей предлагают экономичные решения для отличной, быстрой и эффективной резки.

КОД КАТЕГОРИИ:  GMR

ОБЩИЕ ХАРАКТЕРИСТИКИ МОТОРИЗОВАННЫХ ГИЛЬОТИН ПРЯМОЙ ПЕРЕДАЧИ

Ниже перечислены основные характеристики производимых нами гильотин с прямой передачей.

• Простая регулировка зазора между лезвиями и простое программирование
• Режущие лезвия с высоким содержанием углерода/хрома, с двумя кромками сверху и четырьмя кромками снизу.
• Простая в обслуживании система сцепления и максимальная скорость
• Низкое энергопотребление
• Возможность точного реза в любых условиях

• Сварная стальная конструкция
• 0194
• Механическая система зажима листа
• Низкая стоимость
• Эффективность и быстрая резка

STANDARD EQUIPMENT

• NC control back gauge with 750 mm stroke (GMRH)
• Squaring arm with t slot, stopper and ruler (GMRH)
• Squaring arm with ruler (GMRL)
• Ножная педаль
• Счетчик режущего блока

• Фронтальный лист, удерживающий рычаги
• Клетки защиты пальцев
• Задняя защита с фотоэлементами
• Стол с переносом шарика (GMRH)
• Cutting Line Line (GMRH)

9 9000 Rute Rute Line (GMRH)

9 9000 Cutting Line (GMRH). ход 750 мм (GMRL)

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

• Задний упор с ЧПУ с ходом 1000 мм (GMRL)
• NC управляющий обратный датчик с 1000 мм ход (GMRH, GMRL)
• Задние производственные клетки со световым барьером
• ПНЕЕМАТИЧЕСКАЯ СИСТЕМА ОСНОВА

9 0-180 ° СДЕЛЕЙНА

• Блок управления ELGO
• Передний упор с ручным приводом и шарико-винтовой передачей
• Теневое освещение линии реза

ФОТОГРАФИИ

МОТОРИЗОВАННЫХ ГИЛЬОТИН ПРЯМОЙ ПЕРЕДАЧИ

Все изображения и фотографии приведены только для иллюстрации. Фактические продукты могут отличаться из-за усовершенствований продукта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОТОРИЗОВАННЫХ ГИЛЬОТИН

ПРЯМОЙ ПЕРЕДАЧИ

Все характеристики, приведенные в таблице, могут быть изменены в процессе производства в связи с усовершенствованием продукта.

МОДЕЛЬ	Прочность на сдвиг	Макс. Длина среза	ударов в минуту	Мощность двигателя	Высота стола	Ширина стола	Расстояние между задними колеями	Ширина	Длина	Высота	Приблизительный вес
	мм	мм		кВт	мм	мм	мм	мм	мм	мм	кг
ГМРЛ 1403	3	1360	35	3	390	810	750	1750	1920	1260	1250
ГМРЛ 1603	3	Shearing Length»> 1560	35	3	390	810	750	1750	2100	1260	1500
ГМРЛ 2103	3	2060	35	4	390	810	750	1750	2650	1260	150
ГМРЛ 2603	2,5	2560	35	4	390	810	750	1750	3150	1260	1950
ГМРЛ 3102	2	Shearing Length»> 3060	35	4	390	810	750	1750	3650	1260	2200

МОДЕЛИ

МОДЕЛИ МОТОРИЗОВАННЫХ ГИЛЬОТИН ПРЯМОЙ ПЕРЕДАЧИ

Мы регулярно производим 12 различных типов моторизованных гильотин с прямой передачей.

В зависимости от запроса заказчика могут быть внесены изменения в технические характеристики машины.

Модели GMRH

Модели GMRL

Почему вы не получаете предложение на моторизованную гильотину с прямой передачей?

Узнать ценуПозвоните нам

Получите от нас предложение о ваших потребностях в металлообрабатывающем оборудовании. Расскажите нам все подробности.

ТОП

Гидравлические гильотинные ножницы

Гидравлические гильотинные ножницы

Гидравлические ножницы

Главная страница
> Гидравлические ножницы

Описание
Технические характеристики
Дополнительно

Гидравлические гильотинные ножницы серии MS6 Genius
Введение:
Гидравлические гильотинные ножницы серии могут широко использоваться в линии обработки металлов давлением, таких как транспортные средства, здания, материалы, машины, электричество и т. д. Также проектирование и производство соблюдать стандарты экспорта и безопасности китайских машин и электротехнической продукции.
Сертификация системы качества ISO 9001:2000 прошла через
Основная функция машины:
Машина с гильотинной структурой и гидравлическим приводом, которая имеет разумную конструкцию.
◇ Ширина рабочего стола подходит для резки листового металла.
◇ Машина состоит из рамы машины, рамы ножей,
     прижимных зажимов, устройства заднего упора, системы ЧПУ,
     гидравлической системы и электрической системы.
◇ Рама сварочного аппарата с хорошей жесткостью.
◇ Ножевые рамы с полностью сварной конструкцией, которые приводятся в движение последовательно соединенными масляными цилиндрами и поддерживаются роликовой направляющей.
◇ Стабильные и безопасные прижимы состоят из одной группы прижимных масляных цилиндров.
◇ Задний упор с приводом от двигателя; Расстояние заднего упора контролируется ЧПУ.
◇ Гидравлическая система с усовершенствованной интегрированной блочной структурой, которая имеет защитную функцию сброса перегрузок.
◇ Электрическая система управления соответствует международному стандарту.
◇ С подвижным педальным переключателем и кнопкой аварийной остановки.
◇ Регулируемые углы резания, которые контролируют деформацию
     в пределах допустимого диапазона.
◇ Зазор лезвия с устройствами быстрой регулировки.
◇ Защитные устройства.
Гильотинные ножницы с ЧПУ стандартная комплектация:

1. Гидравлические гильотинные конструкции.
2. Система зажимов и рукавов.
3. Автоматическая регулировка зазора между ножами (с электроприводом)
4. Автоматическая регулировка угла резки, автоматическая регулировка хода резки, автоматическая регулировка давления.
5. Материал лезвий 6CrW2Si, можно использовать с четырех сторон.
6. Безопасная педаль с аварийной кнопкой.
7. Гидравлическая система: Rexroth, Германия.
8. Двигатель: Siemens, Германия
9. Насос: Rexroth, Германия
10. NOK Япония Многослойные уплотнения для главных цилиндров.
11. Главная электрика Schneider.
12. Электрошкаф с выключателем АВВ отключение питания.
13. Задние двери со световой завесой безопасности.

Пожалуйста, смотрите видео на Youtube следующим образом:

Гидравлические гильотинные ножницы с пневматической опорой

Полностью автоматический центр ножниц

Master MS6 Series NC/CNC Гидравлические гильотинные ножницы Спецификация

Серия MS6	Резка Толщина (мм)	Резка Длина (мм)	Ход Раз (н/мин)	Задний упор Расстояние (мм)	Срез Угол (°)	Горловина Глубина (мм)	Основной Мощность (кВт)	Размер (мм)
6×2500	6	2500	14	600	0,5°~1°30’	80	7,5	3100x1725x1960
6×3200	6	3200	12	600	0,5°~1°30’	80	7,5	3650x1750x1980
6×4000	6	4000	10	600	0,5°~1°30’	80	7,5	4650x1780x2075
6×5000	6	5000	8	600	0,5°~1°30’	80	7,5	5650x1830x2250
6×6000	6	6000	8	600	0,5°~1°30’	80	7,5	6650x1890x2380
8×2500	8	2500	14	600	0,5°~1°30’	80	7,5	3100x1725x1960
8×3200	8	3200	12	600	0,5°~1°30’	80	7,5	3850x1750x1980
8×4000	8	4000	10	600	0,5°~1°30’	80	7,5	4650x1850x2075
8×5000	8	5000	7	600	0,5°~2°	80	15	5805x2000x2500
8×6000	8	6000	7	600	0,5°~2°	100	15	6805x2115x2715
8×8000	8	8000	4	1000	0,5°-2°	300	30	9140x3500x3502
8×10000	8	10000	4	1000	0,5°-2°	300	30	11035×3885×4720
10×2500	10	2500	10	600	0,5°~2°30’	120	15	3195x1800x2210
10×3200	10	3200	8	600	0,5°~2°30’	120	15	3895x1800x2240
10×4000	10	4000	6	600	0,5°~2°30’	120	15	4695x1930x2275
10×5000	10	5000	5	600	0,5°~2°30’	120	15	5905x2115x2715
10×6000	10	6000	5	600	0,5°~2°30’	120	15	6905x2215x2800
10×8000	10	8000	5	1000	0,5°-2°	300	37	8935x2710x3670
10×10000	10	10000	4	1000	0,5°-2°	300	45	11115x3400x5740
10×10200	10	12000	4	1000	0,5°-2°	300	45	13115x67405x580
12×2500	12	2500	10	600	0,5°~2°30’	120	15	3195x1800x2210
12×3200	12	3200	8	600	0,5°~2°30’	120	15	3895x1800x2240
12×4000	12	4000	6	600	0,5°~2°30’	120	15	4710x1950x2485
12×5000	12	5000	5	600	0,5°~2°30’	120	18,5	5905x2115x2800
12×6000	12	6000	4	600	0,5°~2°30’	120	18,5	7000x2300x3100
12×7200	12	7200	8	1000	0,5°-2,5°	300	45	8000×3910×3750
12×8000	12	8000	8	1000	0,5°-2,5°	300	45	8950×3910×3760
16×2500	16	2500	8	600	0,5°~2°30’	120	15	3215x1880x2340
16×3200	16	3200	7	600	0,5°~2°30’	120	15	3915x1880x2445
16×4000	16	4000	6	600	0,5°~2°30’	120	15	4715x1950x2590
16×5000	16	5000	5	600	0,5°~3°	120	22	6000x2300x3000
16×6000	16	6000	4	600	0,5°~3°	120	37	7000x2300x3100
16×7000	16	7000	8	800	0,5°-2,5°	120	45	8050x2580x3535
16×8000	16	8000	4	1000	0,5°-2,5°	120	45	9378x3545x4882
16×9000	16	9000	4	1000	0,5°-2,5°	120	55	11110x7860x4982
16×10000	16	10000	4	1000	0,5°-2,5°	120	55	11870x7728x5322
16×12000	16	12000	4	1000	0,5°-2,5°	120	2×45	13873x6255x6800
20×2500	20	2500	6	600	0,5°~3°	120	22	3215x1890x2465
20×3200	20	3200	5	600	0,5°~3°	120	30	4120x1890x2780
20×4000	20	4000	4	600	0,5°~3°	120	30	4925x2150x2900
20×5000	20	5000	4	600	0,5°~3°	120	37	6000x2300x3050
20×6200	20	6200	4	1000	0,5°~3°	120	55	7438x2673x3875
20×8000	20	8000	4	1000	0,5°~3°	120	55	7438x2673x3875
25×2500	25	2500	5	600	0,5°~3,5°	120	30	3435x2000x2710
25×3200	25	3200	5	600	0,5°~3,5°	120	30	4120x2200x3000
25×4000	25	4000	3	600	0,5°~3,5°	120	30	4950x2200x3150
25×6200	25	6200	3	800	0,5°~3,5°	120	55	9335×5750×3930
30×2500	30	2500	4	600	1°~3,5°	120	30	3435x2020x2770
30×3200	30	3200	3	600	1°~3,5°	120	37	4200x2300x3200



Имя	Введение	Справочные изображения
ЭСТУН Э21С	Типы NC, ESTUN, Китай (стандарт)
ЭСТУН Э210С	Типы ЧПУ, задний упор, угол сдвига, регулировка зазора и рабочий ход
Голландия DELEM DAC360	Типы ЧПУ, задний упор, угол сдвига, регулировка зазора и рабочий ход
Германия ELGO P40	Типы ЧПУ, задний упор, угол сдвига, регулировка зазора и рабочий ход
Световая завеса безопасности	OMRON, Япония LNTECH, Китай
Масляное охлаждение	Уменьшить степень гидравлического масла, долгое время работы
Пневматическая задняя опора	Пневматическая задняя опора предназначена для обработки длинных и тонких листов для повышения точности и снижения нагрузки на станок
Специальная длина передней балки	Для опорной длинной пластины
Устройство для позиционирования углового транспортира	Положение пластины при резке под другим углом
Защита спины специальной длины.	Специальный стандарт CE
Автоматическая загрузка	Автоматическая загрузочная пластина
Ножницы с передней подачей с ЧПУ	Автоматическая резка и позиционирование листа толкателем

Электронная почта

Мы-Чат

WhatsAppSkype

Гидравлические гильотинные ножницы, Низкая цена, высокое качество, заводские продажи0602

Модель: Серия QC11K
Импортный контроллер: E21S, E200P
Возможности: Максимальная толщина 40 мм

Запрос

• Описание

  6


Основные характеристики

1. Обтекаемая конструкция разработана в ЕС (Европейском Союзе) с использованием сварки всей рамы и обработки отжигом.
2. Германия Интегрированная гидравлическая система Rexroth, гидравлический привод, стабильная и надежная конструкция интегрированной гидравлической системы эффективно уменьшают проблемы с утечкой гидравлического масла.
3. Гидравлические ножницы с поворотной балкой — это один из видов оборудования, за счет поворота верхнего лезвия к пластине сдвига, меньшего угла сдвига, уменьшения искажений и улучшения качества резки.

Двигатель

4. регулирует задний упор с помощью высокоточного шарикового винта, преобразователь частоты контролирует положение, чтобы предотвратить горизонтальное качание. Легкое выравнивающее устройство, удобное для ручного управления, цилиндр давления со встроенным пружинным механизмом и дополненный прокладкой из специального материала под нижним концом на случай образования отпечатков на алюминии или других чувствительных материалах.
5. Изготовленный из высококачественной легированной инструментальной стали, станок выдерживает ударную нагрузку и высокую износостойкость при работе. Легкий и практичный рычаг подвески, эталонный человеко-машинный дизайн, простой в эксплуатации интерфейс числового управления, высокая точность и удобство.
6. В рабочем столе используется катящийся стальной шарик для снижения сопротивления трения для защиты поверхности заготовок, новые защитные устройства, соответствующие требованиям безопасности, защищающие личную безопасность оператора, оригинальный дизайн и простая резка мелких материалов.
7. Вертикальное выравнивание переднего кронштейна и переднего позиционирующего устройства обеспечивают точность резки, простоту в эксплуатации, практичность и эффективность.
8. Механизм быстрой регулировки зазора между ножами, простая и быстрая бесступенчатая регулировка.

Стандартные принадлежности

• Контроллер ЧПУ ESTUN E21S
• Задний упор по оси X с электроприводом
• Преобразователь частоты ДЕЛЬТА
• Рычаг подвески контроллера и передний держатель материала
• ШВП HIWIN и полированный стержень, точность управления 0,05 мм
• Соединитель трубки EMB Германия
• Германия Встроенный гидравлический клапан Bosch Rexroth
• Германия Главный двигатель Siemens
• Франция Schneider Electrics
• Гидравлическая и электрическая защита от перегрузок
• Выравнивание света
• Материал лезвия (6CrW2Si)
• Южная Корея Лепестковый переключатель KACON

Schneider Electrics — Франция

Electric gap adjustment

Sunny Oil Pump-GermanyUSA

Bosch Rexroth Valve -Germany

KRRASS Pedal switch

Working Table

Backgauge use Ball Scrwe

Back safety net

Контроллер Estun E21S для гидравлических ножниц

• Широкий, яркий, красочный, легко программируемый
• Страницы простого управления
• Яркий ЖК-экран
• Управление задним/передним упором
• Функция отвода
• Ограничение длины хода
• Ручное перемещение всех осей
• Измерение толщины листа
• Контекстная справка и всплывающее предупреждение
• Полное программирование детали в секундах

Стандарт безопасности

• Стандарты безопасности (2006/42/ЕС)
• Электрический шкаф и передняя защитная дверца открываются для отключения питания
• Бытовой педальный переключатель (класс безопасности 4)
• Задняя металлическая защитная планка, стандарт CE
• Реле безопасности контролирует педальный переключатель, защитная защита

Гидравлические гильотинные ножницы QC11K

• Ножницы имеют структуру гидравлических гильотинных ножниц серии QC11K;
• Система числового управления выбирает экономичную систему числового управления, предназначенную для стригальной машины;
• Винт заднего упора использует импортный шариковый винт + линейную направляющую.

Технический параметр

Тип	Макс. толщина (мм)	Длина резки (мм)	Глубина горловины (мм)	Угол сдвига (°)	Длина лезвия (мм)	Ход (мм)	Скорость (мм/сек)	Мощность двигателя (кВт)	Масса (Т)	Д*Ш*В (мм)
4×2500	4	2500	100	1°30’	2600	600	180	5,5	3800	3040*1610*1620
4×3200	4	3200	100	1°30’	3300	600	180	5,5	5000	3840*1610*1620
4×4000	4	4000	100	1°30’	4100	600	180	5,5	6500	4600*1700*1700
4×6000	4	6000	100	1°30’	6100	600	180	11	11000	6460*2100*3200
6×2500	6	2500	145	1°30’	2600	600	180	7,5	5000	3040*1610*1620
6×3200	6	3200	145	1°30’	3300	600	180	7,5	6000	3840*1610*1620
6×4000	6	4000	145	1°30’	4100	600	180	7,5	8000	4620*1750*1700
6×5000	6	5000	145	1°30’	5100	600	180	7,5	10500	5400*1750*1700
6×6000	6	6000	145	1°30’	6100	600	180	11	16500	6480*2100*2300
8×2500	8	2500	300	1°30’	2600	600	180	7,5	6000	3040*1700*1700
8×3200	8	3200	300	1°30’	3300	600	180	7,5	7200	3860*1700*1700
8×4000	8	4000	300	1°30’	4100	600	180	7,5	8800	4640*1700*1700
8×5000	8	5000	300	1°30’	5100	600	180	7,5	11500	5400*2400*2000
8×6000	8	6000	300	1°30’	6100	600	180	11	18000	6480*2100*2350
10×2500	10	2500	300	1°30’	2600	600	180	11	7300	3040*1700*1700
10×3200	10	3200	300	1°30’	3300	600	180	11	8000	3860*1700*1700
10×4000	10	4000	300	1°30’	4100	600	180	11	12000	4650*2100*2000
10×6000	10	6000	300	2°	6100	600	180	15	24000	6500*2100*2300
12×2500	12	2500	300	2°	2600	600	180	18,5	9000	3140*2150*2000
12×3200	12	3200	300	2°	3300	600	180	18,5	10800	3880*2150*2000
12×4000	12	4000	300	2°	4100	600	180	18,5	13000	4680*2150*2000
12×5000	12	5000	300	2°	5100	600	180	18,5	16000	5900*2150*2000
12×6000	12	6000	300	2°	6100	600	180	18,5	29000	6900*2600*2700
12×8000	12	8000	300	2°	8100	600	180	18,5	46500	9000*3500*3500
16×2500	16	2500	320	2°30’	2600	600	180	18,5	11000	3140*2150*2000
16×3200	16	3200	320	2°30’	3300	600	180	18,5	13000	3880*2150*2000
16×4000	16	4000	320	2°30’	4100	600	180	18,5	16300	4650*2150*2200
16×5000	16	5000	320	2°30’	5100	800	180	18,5	20000	5900*2600*2700
16×6000	16	6000	320	2°30’	6100	800	180	22	36000	6900*2700*2700
20×2500	20	2500	320	3°	2600	800	180	22	15500	3440*2300*2500
20×3200	20	3200	320	3°	3300	800	180	22	18000	4150*2350*2700
20×4000	20	4000	320	3°	4100	1000	180	22	21000	4850*2350*2700
25×2500	25	2500	320	3°	2600	1000	180	37	19000	3200*2700*2900
25×3200	25	3200	320	3°	3300	1000	180	37	23000	4200*2700*2900
25×4000	25	4000	320	3°	4100	1000	180	37	27000	3850*2700*2900
30×2500	30	2500	320	3°	2600	1000	180	37	23500	3300*2900*2900
30×3200	30	3200	320	3°	3300	1000	180	37	27500	4200*2900*2900

КАТЕГОРИЯ И ТЕГИ:

Сопутствующие товары

Гидравлические гильотинные ножницы, Станок для резки листового металла Производитель из Гуджрата, Индия

Rajesh Power Press

Стандартное оборудование

• Регулировка угла наклона с графством с помощью HMI (дисплей)
• Гидравлические удержание
• Регулировка зазора на лезвии.
• Передний упор
• Четырехгранный сменный нож для ножниц
• Руководство по эксплуатации и техническому обслуживанию

Дополнительное оборудование

• Многоступенчатый задний упор DDC
• NC Servo Back Gauge
• Коллекционер режущих листов
• Поддержка пневматического листа

Multi STEP DDC BACK LAIGE

• 4.3 ”Цифровой сенсорный цвет
• Delta/Schneider PLC System
• x \
• Асинхронный мотор-редуктор переменного тока с тормозом
• Прецизионный ходовой винт и вал с заземлением
• Высокоточный энкодер
• Автоматическая регулировка переднего угла
• Таймер длины резки
• Автопрограммная функция
• Счетчик хода
• дюйма/однополучательный цикл

NC BACK LAIGE

• 7 ”Цифровой сенсорный цвет
• DELTA/SCHNEIDER PLC Система
• x — AXIS Servo Back Gauge Гауге.
• Серводвигатель и сервопривод Schneider/Siemens/Panasonic
• Шариковый винт тайваньского производства
• Тайваньский закаленный и заземленный вал и втулка LM
• Автоматическая регулировка переднего угла
• Таймер длины резки
• Функция автоматического программирования
• Счетчик ходов
• Дюймовый/одиночный/автоматический цикл хода

КОНСТРУКЦИЯ РАМЫ

Гидравлические ножницы и режущая балка глубоко укреплена и штрафует машины после снятия напряжения. Замковая конструкция обеспечивает прямую поддержку рамы. Эта рама не деформируется и исключает сварные швы на опорах груза. Таким образом, точность станка для резки листового металла никогда не нарушается.

СТОЛ

Сверхпрочный стол закрытой коробчатой ​​конструкции. Стресс, пережитый в печи. Образует жесткую основу для ножниц и прочную основу для нижнего ножа станка для резки листового металла.

ВЕРХНЯЯ БАЛКА

Верхняя балка также изготовлена ​​из цельного стального листа и несет верхний нож. Его минимальный вес обеспечивает меньшую нагрузку на каток. Верхняя балка перемещается в плоских направляющих пластинах из термообработанной стали, чтобы избежать отклонения, обеспечить плавный ход и сохранить точную прямолинейность верхнего ножа.

РЕГУЛИРОВКА ПЕРЕДНЕГО УГЛА

В станке для резки листового металла угол резки лезвия регулируется электрогидравлически с помощью кнопок со световыми индикаторами на пульте оператора. Регулировка угла резания помогает добиться резки материала различной толщины без искривления.

ПРИЖИМ

Надежный зажим с помощью мощного гидравлического прижима является одной из причин точности наших ножниц. Сильное равномерное давление применяется по всей длине заготовки, предотвращая проскальзывание вне зависимости от толщины. Давление прижима легко регулируется для зажима мягкого материала. На станке для резки листового металла можно резать материал разной толщины без дополнительной регулировки с неизменно точными результатами без заусенцев.

ЛЕЗВИЕ (НОЖ)

Ножи производятся строго в соответствии со стандартом HCHCr/OHNS. Каждый шаг от разработки металлургической спецификации до термообработки, шлифовки и контроля тщательно контролируется. Лезвия стандартизированы и легко заменяются в станке для резки листового металла.

ЗАЗОР НОЖЕЙ

Ножницы снабжены липучками, откалиброванными по толщине с обеих сторон станка для резки листового металла, для регулировки зазора между верхним и нижним ножами в соответствии с толщиной листа. Настройка может быть выполнена быстро и подвижно без использования калибров наполнителя, что требует громоздкой процедуры и сложности. Использование правильного зазора между лезвиями обеспечивает резку без заусенцев и значительно увеличивает срок службы лезвий.

ЦИЛИНДР

Корпуса цилиндров точно изготовлены из кованой стали, должным образом расточены и отшлифованы для обеспечения длительного срока службы уплотнения. Поршневые штоки изготовлены из материала EN-8 с низким содержанием углерода. Шток поршня покрыт твердым хромом (0,200 микрон)

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Компактные блоки исключают возможность утечки, а также уменьшают количество гидравлических труб в станке для резки листового металла. Гидравлическая система с низким уровнем шума расположена на задней стороне станка для резки листового металла, между двумя боковыми пластинами. Величина сброса давления предназначена для защиты системы и станка для резки листового металла от перегрузки. Гидравлическая система приводится в действие электродвигателем известной марки и соединена с насосом, способным создавать давление, превышающее требуемое. Манометр для давления в системе, противодавления и удерживающего давления установлен наверху масляного бака для быстрой справки.

Технические параметры

Номер модели	Размер машины	Длина отвала	M.S. Cutting Min/Max	S.S. Cutting Min/Max	Normal Rack Angle	Rack Angle Range	Stoke Per Minute Min/Max	Hold Downs	Holding Force	Motor	Packing Dimension (Length x With x Height )	Вес (прибл.)
RP-Cut VR — 2502	2500 x 2	2540	2/-	1/-	1ﾟ	Fixed Angle	20/20	13	1600	3	3200 x 1300 x 1850	2900
RP-Cut VR — 1204	1250 x 4	1270	3/4	2/3	1.37ﾟ	0.5-3ﾟ	23/ 13	6	1600	5	2200 x 1300 x 1850	2800
RP-Cut VR — 1504	1500 x 4	1525	3/4	2/3	1. 37ﾟ	0.5-3ﾟ	23/13	8	1600	5	2200 x 1300 x1850	2800
RP-Cut VR — 2004	2000 x 4	2030	3/4	2/3	1.37ﾟ	0.5- 3ﾟ	19/10	11	2000	5	2200 x 1300 x1850	2000
RP-Cut VR — 2504	2500 x 4	2540	3/4	2/3	1.37ﾟ	0.5-3ﾟ	18/10	13	2300	5	3200 x 1850 x 1950	3500
RP-Cut VR — 3004	3000 x 4	3125	3/4	2 /3	1,37ﾟ	0,5-3ﾟ	15/9	16	2500	5	3700 x 1850 x 1950	4400
RP-Cut VR — 4004	4000 x 4	4065	3/4	2/ 3	1. 37ﾟ	0.5-3ﾟ	12/6	20	3200	7.5	4700 x 1300 x 2250	5500
RP-Cut VR — 1206	1250 x 6	1270	4/6	3/4	1.37ﾟ	0.5-3ﾟ	28/15	6	4000	5	2000 x 1550 x 2050	2500
RP-Cut VR — 1506	1500 x 6	1525	4/6	3/4	1.37ﾟ	0.5-3ﾟ	23/13	8	4500	5	2250 x 1850 x 2050	3500
RP-Cut VR — 2006	2000 x 6	2030	4/6	3/4	1.37ﾟ	0.5-3ﾟ	23/13	11	6200	7.5	2750 x 1850 x 2050	3600
RP-Cut VR — 2506	2500 x 6	2540	4/6	3/4	1. 37ﾟ	0.5-3ﾟ	19/10	13	8000	7.5	3300 x 2250 x 2400	4800
RP-Cut VR — 3006	3000 x 6	3125	4/6	3/4	1.37ﾟ	0.5-3ﾟ	19/10	16	10000	10	3700 x 2250 x 1400	5500
RP-Cut VR — 4006	4000 x 6	4050	4/6	3/4	1.37ﾟ	0.5-3ﾟ	15 /6	20	12000	10	4700 x 2250 x 2400	7500
RP-Cut VR — 5006	5000 x 6	5080	4/6	3/4	1.37ﾟ	0.5-3ﾟ	11/4	24	15000	10	5700 x 1900 x 2750	8500
RP-Cut VR — 6006	6000 x 6	6250	4/6	3/4	1. 37ﾟ	0.5 -3ﾟ	10/3	28	15000	10	6700 x 1900 x 2850	9500
RP-Cut VR — 1208	1200 x 8	1270	6/8	4/6	1.45ﾟ	0.5-3ﾟ	20/12	6	5500	7.5	1800 x 1700 x 1900	3200
RP-Cut VR — 1508	1500 x 8	1525	6/8	4/6	1,45ﾟ	0,5-3ﾟ	21/12	8	6500	10	2250 x 1900 x 2100	3900
RP-Cut VR — 2008	2000 x 8	2030	6/8	4/ 6	1.45ﾟ	0.5-3ﾟ	21/11	11	6500	10	2750 x 1900 x 2100	4300
RP-Cut VR — 2508	2500 x 8	2540	6/8	4/6	1. 45ﾟ	0.5-3ﾟ	18/9	13	8500	15	3300 x 2250 x 2500	5600
RP-Cut VR — 3008	3000 x 8	3125	6/8	4/6	1.45ﾟ	0.5-3ﾟ	16/8	16	10800	15	3800 x 2250 x 2500	6800
RP-Cut VR — 4008	4000 x 8	4050	6/8	4/6	2ﾟ	0.5-3ﾟ	22/6	20	13600	20	4800 x 2250 x 2500	8300
RP-Cut VR — 5008	5000 x 8	5080	6/8	4/6	2ﾟ	0.5-3ﾟ	18/4	24	16500	20	5700 x 2100 x 2500	12300
RP-Cut VR — 6008	6000 x 8	6250	6/8	4/6	2ﾟ	0. 5-3ﾟ	14/3	28	19500	20	6700 x 2100 x 2500	15000
RP-Cut VR — 1210	1250 x 10	1270	8/10	6/8	2ﾟ	0.5-3ﾟ	25/15	6	8500	10	2000 х 1850 х 2050	4600
RP-Cut VR — 1510	1500 x 10	1525	8/10	6/8	2ﾟ	0.5-3ﾟ	23/13	8	10500	10	2250 x 2050 x 2200	5500
RP-Cut VR — 2010	2000 x 10	2030	8/10	6/8	2ﾟ	0.5-3ﾟ	17/9	11	12000	15	2750 x 2050 x 2200	6000
RP-Cut VR — 2510	2500 x 10	2540	8/10	6/8	2ﾟ	0. 5-3ﾟ	17 /9	13	16500	20	3300 x 2350 x 2600	7000
RP-Cut VR — 3010	3000 x 10	3125	8/10	6/8	2ﾟ	1-3ﾟ	15/8	16	18500	20	3800 x 2350 x 2600	8000
RP-Cut VR — 4010	4000 x 10	4050	8/10	6/8	2ﾟ	1-3ﾟ	16/4	20	23000	20	4800 x 2350 x 2800	10500
RP-Cut VR — 5010	5000 x 10	5080	8/ 10	6/8	2ﾟ	0.5-3ﾟ	12/3	24	27000	25	2750 x 2400 x 2900	13000
RP-Cut VR — 6010	6000 x 10	6250	8 /10	6/8	2ﾟ	0. 5-3ﾟ	8/2	28	31000	25	6750 x 2500 x 3100	16000
RP-Cut VR — 1213	1250 x 13	1270	10/13	8/10	2ﾟ	0.5-3ﾟ	21/12	6	8500	10	2000 x 1900 x 2150	4800
RP-Cut VR — 1513	1500 x 13	1525	10/13	8/10	2ﾟ	0.5-3ﾟ	18/10	8	10500	15	2250 x 2050 x 2300	5700
RP-Cut VR — 2013	2000 x 13	2030	10/13	8/10	2ﾟ	0.5-3ﾟ	15/8	11	13000	15	2750 x 2050 x 2300	6700
RP-Cut VR — 2513	2500 x 13	2540	10/13	8/10	2ﾟ	0. 5-3ﾟ	13/7	13	17500	20	3300 х 2500 х 2600	7500
RP-Cut VR — 3013	3000 x 13	3125	10/13	8/10	2ﾟ	0.5-3ﾟ	13/6	16	20000	20	3800 x 2500 x 2600	10300
RP-Cut VR — 4013	4000 x 13	4050	10/13	8/10	2ﾟ	0.5-3ﾟ	13/6	20	25000	25	4800 x 2500 x 2600	13000
RP-Cut VR — 5013	5000 x 13	5080	10/13	8/10	2ﾟ	0.5-3ﾟ	10/5	24	30000	30	5750 x 2500 x 2800	16000
RP-Cut VR — 6013	6000 x 13	6250	10/13	8/10	2ﾟ	0. 5 -3ﾟ	8/3	28	35000	30	6750 x 2500 x 3100	24000
RP-Cut VR — 1516	1500 x 16	1525	13/16	10/13	2ﾟ	1-3ﾟ	15/8	8	13000	15	2400 x 2050 x2300	6600
RP-Cut VR — 2016	2000 x 16	2030	13/16	10 /13	2ﾟ	1-3ﾟ	15/8	11	16000	20	2750 x 2200x 2500	9000
RP-Cut VR — 2516	2500 x 16	2540	13/16	10/13	2ﾟ	1-3ﾟ	13/7	13	20000	25	3350 x 2600x 2800	10000
RP-Cut VR — 3016	3000 x 16	3125	13/16	10/13	2ﾟ	1-3ﾟ	11/6	16	25000	25	3800 x 2600 x 2800	12000
RP-Cut VR — 4016	4000 x 16	4050	13/16	10/13	2ﾟ	1-3ﾟ	10/4	20	30000	30	4800 x 2600 x 2900	16000
RP-Cut VR — 5016	5000 x 16	5080	13/16	10/13	2ﾟ	1-3ﾟ	9/4	24	35000	40	5750 x 2600 x 3100	20000
RP-Cut VR — 2016	2000 x 16	2030	13/16	10/13	2ﾟ	1-3ﾟ	15/8	11	16000	20	2750 x 2200 x 2500	9000
RP-Cut VR — 2516	2500 x 16	2540	13/16	10/13	2ﾟ	1-3ﾟ	13/7	13	20000	25	3350 x 2600 x 2800	10000
RP-Cut VR — 3016	3000 x 16	3125	13/16	10/13	2ﾟ	1-3ﾟ	11/6	16	25000	25	3800 х 2600 х 2800	12000
RP-Cut VR — 4016	4000 x 16	4050	13/16	10/13	2ﾟ	1-3ﾟ	10/4	20	30000	30	4800 x 2600 x 2900	16000
RP-CUT VR-5016	5000 X 16	5080	13/116125 1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111115 1111111111111111111111111111111111111111111111111111111111111129.	9/4	24	35000	40	5750 x 2600 x 3100	20000
RP-Cut VR — 6016	6000 x 16	6250	13/16	10/13	2ﾟ	1-3ﾟ	7/3	28	40000	40	6750 x 2500 x 3100	28000
RP-Cut VR — 2020	2000 x 20	2030	16/20	13/16	2ﾟ	1-3ﾟ	15/8	11	20000	25	2750 x 2200 x 2600	11000
RP-Cut VR — 2520	2500 x 20	2540	16/20	13/16	2ﾟ	1-3ﾟ	13/7	13	25000	30	3500 x 2600 x 2900	13500
RP-Cut VR — 3020	3000 x 20	3125	16/20	13/16	2ﾟ	1-3ﾟ	10/5	16	28000	30	4000 x 2600 x 2900	16000
RP-Cut VR — 4020	4000 x 20	4050	16/20	13/16	2ﾟ	1-3ﾟ	7/3	20	33000	30	5100 x 2750 x 2900	19000
RP-Cut VR — 5020	5000 x 20	5080	16/20	13/16	2ﾟ	1-3ﾟ	7/3	24	38000	40	5750 x 2800 x 3000	26000
RP-Cut VR — 6020	6000 x 20	6250	16/20	13/16	2ﾟ	1-3ﾟ	5/2	28	43000	40	6750 x 2900 x 3100	32500
RP-Cut VR — 2525	2500 x 25	2540	20/25	16/20	2ﾟ	1-3ﾟ	12/5	13	28000	40	3500 x 2750 x 3000	18000
RP-Cut VR — 3025	3000 x 25	3125	20/25	16/20	2ﾟ	1-3ﾟ	11/5	16	35000	40	4000 х 2750 х 3100	20000
RP-Cut VR — 4025	4000 x 25	4050	20/25	16/20	2ﾟ	1-3ﾟ	9/4	20	40000	50	5100 x 2800 x 3000	24000
RP-Cut VR — 5025	5000 x 25	5080	20/25	16/20	2ﾟ	1-3ﾟ	8/3	24	45000	60	5800 x 2900 x 3500	31000
RP-Cut VR — 6025	6000 x 25	6250	20/25	16/20	2ﾟ	1-3ﾟ	5/2	28	50000	60	6800 x 3000 x 4000	37000

*All dimensions are in mm

Our services at a glance .
