Сортамент гост 8732 78: ГОСТ 8732-78 (Трубы стальные бесшовные горячедеформированные. Сортамент)

Трубы стальные бесшовные г/д ГОСТ 8732-78

Читать далее

• немерной длины — в пределах от 4 до 12,5м;
• мерной длины ;
• кратной мерной длины.

Предельные отклонения по длине труб мерной длины и длины кратной мерной, не должны превышать +10мм — при длине до 6м; +15мм — при длине свыше 6м или с наружным диаметром более 152мм.

В зависимости от показателей качества трубы бесшовные горячедеформированные ГОСТ 8732-78 должны изготовляться следующих групп:

• А — с нормированием механических свойств из стали марок Ст2сп, Ст4сп, Ст5сп, Ст6сп по ГОСТ 380-88
• Б — с нормированием химического состава из спокойной стали марок по ГОСТ 380 , ГОСТ 1050 , ГОСТ 4543 и ГОСТ 19281
• В — с нормированием механических свойств и химического состава из стали марок по ГОСТ 380, ГОСТ 1050 , ГОСТ 4543 и ГОСТ 19281;
• Г — с нормированием химического состава из стали марок по ГОСТ 1050 , ГОСТ 4543 и ГОСТ 19281 , с контролем механических свойств на термообработанных образцах. Нормы механических свойств должны соответствовать указанным в стандартах на сталь;
• Д — без нормирования механических свойств и химического состава, но с нормированием испытательного гидравлического давления.

Примечание:

ГОСТ 8731-78 — трубы стальные бесшовные горячедеформированные. Технические требования. Настоящий стандарт распространяется на горячедеформированные бесшовные трубы общего назначения из углеродистой и легированной стали

ГОСТ 8732-78 — трубы стальные бесшовные горячедеформированные. Сортамент. Настоящий стандарт распространяется на горячедеформированные бесшовные стальные трубы общего назначения, изготовляемые по наружному диаметру, толщине стенки и длине.

Стальные бесшовные трубы находят широкое применение в машиностроении, в металлоконструкциях, водопроводах, газопроводах, нефтепроводах. Где присутствует высокое давление либо большие нагрузки без опасности расхождения сварного шва.

Купить бесшовные трубы по ГОСТ 8732-78 со склада ООО «СталеПрокат-НН» легко, стоит лишь позвонить по телефону отдела продаж +7(831) 423-55-19, 230-11-22 и менеджеры компании помогут подобрать самый выгодный вариант. На складе компании всегда в наличии широкий ассортимент бесшовных горячедеформированных труб с различными толщинами стенок и различных марок сталей, таких как сталь 10, 20, 35, 45, 40Х, 09Г2С.

Принцип производства стальных бесшовных горячедеформированных труб можно посмотреть в видеоролике ниже.

Труба бесшовная гост 8732-78 сортамент: холоднодеформированная, горячедеформированная

Самой дорогой продукцией из представителей труб считаются трубы без швов. Они производятся по достаточно сложному и дорогостоящему способу, требующему огромных затрат электроэнергии. Такой вид труб в большинстве случаев используется в промышленных целях в сфере энергетики и атомного дела, машиностроения, а также без таких изделий не обойдутся некоторые сферы строительного дела.

Трубу бесшовную ГОСТ 8732-78 необходимо производить, даже не глядя на их высокую себестоимость, даже потому, что они обладают уникальными качествами, одним из которых можно назвать высокую прочность и однородную структуру материала по всей их площади. Это допускает их использование в машиностроительной отрасли, например, выполнение заготовок, создание опорных элементов и свай для бурения, которые забиваются в грунтовую массу на несколько сотен метров.

Труба бесшовная

Содержание

1. Виды
2. Труба, обработанная горячим прокатом и не имеющая сварного шва
3. Труба, обработанная холодным прокатом, которая не имеет сварного шва
4. Виды заготовок
5. Вид стали для бесшовного изделия

Виды

Существуют разновидности такого вида труб, а именно:

1. Трубы, произведенные посредством горячего проката из легированной стали (горячекатаные).

2. Изделия, которые прошли обработку холодным прокатом (холоднокатаные или цельнотянутые).

У обоих видов есть объединяющая составляющая это то, что они бесшовные. То есть сварной шов отсутствует. И это, пожалуй, все. В остальном они имеют существенные отличия друг от друга. О них подробнее.

Труба, обработанная горячим прокатом и не имеющая сварного шва

труба бесшовная горячедеформированная

Такой вид изготавливается на специальных станках для трубного проката. Изделие создается из стального листа, который предварительно был разогрет. По принципу создается полая гильза с последующей ее раскаткой (процесс калибровки) до необходимого диаметрального параметра и показателя толщины стен. Конечно же, есть несколько методов изготовления, но по общим правилам они схожи.

Труба бесшовная горячедеформированная ГОСТ 8732-78, произведенная посредством горячего проката, не имеющая сварных швов, изготавливается с диаметральными параметрами в пределах 38530 мм, а толщина стен составляет около 4 мм. Наиболее толстостенная труба ограничивается только возможностями станков в конкретном случае.

Труба, обработанная холодным прокатом, которая не имеет сварного шва

труба бесшовная холоднодеформированная

Такой вид холоднокатаных бесшовных изделий зачастую называют цельнотянутой продукцией из-за метода изготовления. Например, труба, прошедшая горячий прокат, а точнее, ее заготовка, обрабатывается разогревом до низких показателей температуры, конечно же, все относительно. У каждой марки есть свои нормативы допустимой температуры. После этого, волочат изделие и вытягивают его, при этом редуцируют диаметральный показатель и уменьшают толщину стен. Такой вид продукции может с легкостью выдержать большое давление. Кроме этого, они широко применяются в производственных процессах энергетических носителей и источников тепла. Также их можно встретить при установке теплоэлектростанций.

Труба бесшовная холоднодеформированная ГОСТ 8734-75 отличителен высоким качеством поверхностей, что обеспечивает их использование в машиностроительной отрасли как заготовки деталей для машин и разнообразных механизмов, которые отличаются своей высокой точностью.

Виды заготовок

При изготовлении трубы (горячекатаная и холоднокатаная) применяют разные виды заготовочных изделий таких, как катанных, кованных, непрерывно литых, слитков. Вид заготовочного материала определяется зависимо от метода использования трубы в дальнейшем, который вместе с маркой стали, которую выбрали, указывает на классификацию прочностных качеств изделия.

Вид стали для бесшовного изделия

труба бесшовная стальная

Труба, не имеющая сварного шва, производится из разных видов стали, все зависит от ее применения и предназначения. Широкую популярность приобрела продукция, выполненная из таких марок, как СТ10 и СТ20, кроме того, большим спросом пользуются материалы из низколегированной стали с высоким уровнем прочности (09г2с). Но многие потребители предпочитают пользоваться трубами, не имеющие швов, которые произведены из высокоуглеродистой или легированной марки, нержавеющая сталь тому пример. Массовый спрос имеет жаропрочная марка металла, к примеру, 15х1мф. Если есть специальный заказ и необходимо произвести трубы по нему, тогда бесшовная продукция может быть изготовлена из особой шарикоподшипниковой марки шх15.

ГОСТ 8732-78 / Ауремо

ГОСТ ИСО 13680-2016
ГОСТ 34004-2016
ГОСТ Р 57385-2017
ГОСТ 19277-2016
ГОСТ Р 54864-2016
ГОСТ Р ИСО 13679-2016
ГОСТ Р 56594-2015
ГОСТ 32931-2015
ГОСТ Р 51906-2015
ГОСТ 32678-2014
ГОСТ 33228-2015
ГОСТ 32528-2013
ГОСТ Р 56349-2015
ГОСТ Р 56329-2014
ГОСТ Р 56175-2014
ГОСТ Р 56030-2014
ГОСТ Р 55942-2014
ГОСТ Р 54918-2012
ГОСТ Р ИСО 21809-2-2013
ГОСТ 31448-2012
ГОСТ Р 55436-2013
ГОСТ Р 54929-2012
ГОСТ Р 54864-2011
ГОСТ Р 54159-2010
ГОСТ Р 54157-2010
ГОСТ Р ИСО 2531-2008
ГОСТ Р 53365-2009ГОСТ Р 53384-2009
ГОСТ Р 53383-2009
ГОСТ Р ИСО 3183-1-2007
ГОСТ Р ИСО 3183-3-2007
ГОСТ Р ИСО 3183-2-2007
ГОСТ 6238-77
ГОСТ 11017-80
ГОСТ 12132-66
ГОСТ 8646-68
ГОСТ 8645-68
ГОСТ 8733-74
ГОСТ 8965-75
ГОСТ 10707-80
ГОСТ 632-80
ГОСТ 8644-68
ГОСТ 8966-75
ГОСТ 9567-75
ГОСТ 8967-75
ГОСТ 8968-75
ГОСТ 8969-75
ГОСТ 21945-76
ГОСТ 10706-76
ГОСТ 24950-81
ГОСТ 9941-81
ГОСТ 631-75
ГОСТ 550-75
ГОСТ 21729-76
ГОСТ 800-78
ГОСТ 14162-79
ГОСТ 8696-74
ГОСТ 11249-80
ГОСТ 10498-82
ГОСТ 26250-84
ГОСТ 20295-85
ГОСТ 13663-86
ГОСТ 7909-56
ГОСТ 8638-57
ГОСТ 8642-68
ГОСТ 8731-74
ГОСТ 5654-76
ГОСТ 633-80
ГОСТ 24030-80
ГОСТ 5005-82
ГОСТ 8467-83
ГОСТ 1060-83
ГОСТ 22897-86
ГОСТ Р 50278-92
ГОСТ 30564-98
ГОСТ 22786-77
ГОСТ 11068-81
ГОСТ 10705-80
ГОСТ Р 52568-2006
ГОСТ 8639-82
ГОСТ 30563-98
ГОСТ 3262-75
ГОСТ 8732-78
ГОСТ 8734-75
ГОСТ 9940-81
ГОСТ 10704-91

• гост-8732-78. pdf
  (394,00 КиБ)

  ГОСТ 8732-78

ГОСТ 8732-78

Группа В62

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ ГОРЯЧЕДЕФОРМИРОВАННЫЕ

Ассортимент

Трубы стальные бесшовные горячедеформированные.
Диапазон размеров

ISS 23.040.10
OKP 13 1200, 13 1700, 1900 13

Дата введения 1979–01–01

Информационные данные

1. Разработано и введено Министерством железной металлургии USSR.

РАЗРАБОТЧИКИ

Шевченко А.А., д.т.н. наук; В. П. Сокуренко, канд. тех. наук; В. Н. Ровно

2. УТВЕРЖДЕН И обнародован Постановлением Госкомстандарта Совета Министров СССР от 22.03.78 № 757

3. ВЗАМЕН ГОСТ 8732-70

4. Стандарт полностью соответствует СТ СЭВ 1481- 78

5. СПРАВОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение действий, принимаемых Протоколом № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

7. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в Февраль 1982 г., сентябрь 1988 г. (ИУС 5-82, 1-89)

1. Настоящий стандарт распространяется на бесшовные стальные горячедеформированные трубы общего назначения, изготовляемые по наружному диаметру, толщине стенки и длине.

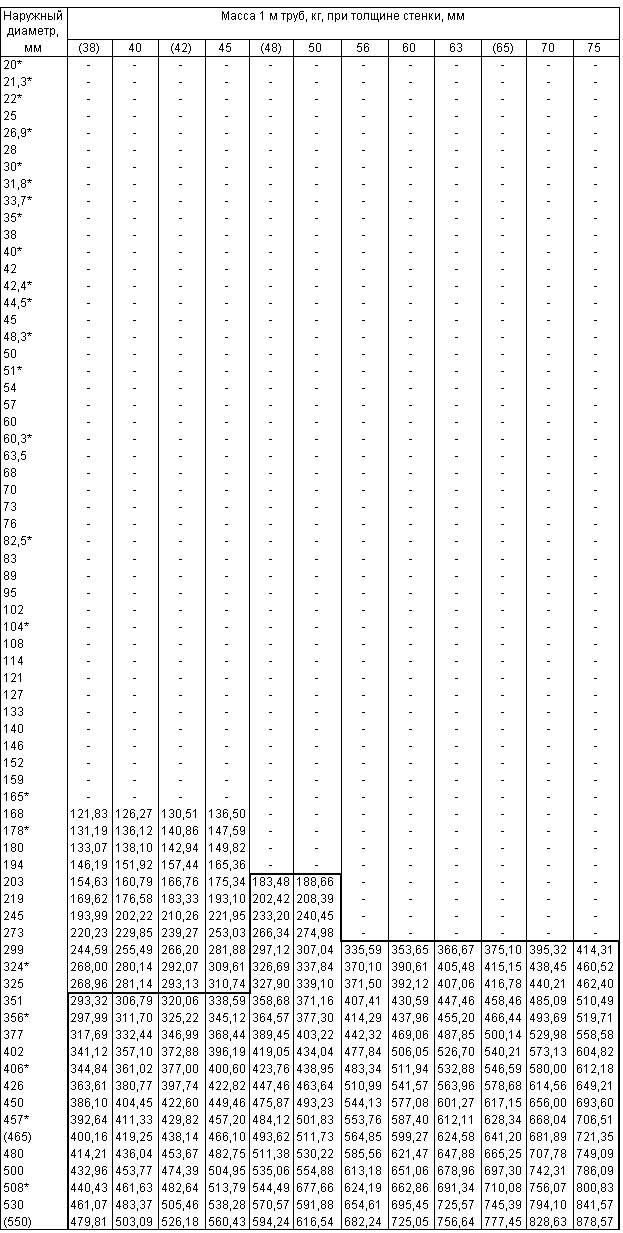

2. Размеры и масса 1 м труб должны соответствовать указанным в табл.1.

Table 1

Extension table 1

Extension table 1

Extension table 1

Extension table 1

Notes:

1. The pipe sizes in скобки в конструкции новой техники не применяются.

2. Масса 1 м трубы рассчитывается по формуле ,

, где – внешний диаметр, выраженный в мм;

 — толщина стенки, мм.

Плотность стали принята равной 7850 г/см.

3. Трубы, масса которых указана прерывистой жирной линией, изготавливаются по согласованию между изготовителем и потребителем.

4. Наружные диаметры труб и толщина стенки отмечены звездочкой и относятся к правоотношениям хозяйственного и научно-технического сотрудничества.

1, 2. (Измененная редакция, ред. N 2).

3. Длина трубы должна быть изготовлена:

произвольные длины — от 4 до 12,5 м;

измеряемая длина в пределах нормы;

размерная длина в пределах немерной длины с припуском на каждый рез до 5 мм;

приблизительная длина в пределах немерной длины.

Примечания:

1. По согласованию с потребителем допускается изготовление труб длиной, превышающей пределы, установленные для труб произвольной длины.

2. Для труб с толщиной стенки более 16 мм длина измерительных трубок определяется по согласованию между изготовителем и потребителем.

3. Примерную длину труб изготавливают по требованию потребителя.

4. Предельные отклонения по длине труб длин и габаритной длины не должны превышать: +10 мм — при длине до 6 м; +15 мм — при длине более 6 м или наружном диаметре более 152 мм; ±500 мм для приблизительной длины.

3, 4. (Измененная редакция, ред. N 1).

5. Предельные отклонения по наружному диаметру и толщине стенки труб не должны превышать указанных в табл.2 и 3.

Таблица 2

Таблица 3

Наружный диаметр, мм	Толщина стенки, мм	Допуски на толщину стенки труб прецизионного изготовления, %
высокие	обычный
до 219	До 15 вкл.	±12,5	+12,5 -15,0
СВ. от 15 до 30	+10,0 12,5	±12,5
30 и выше	±10,0	+10,0 Ис 12,5
СВ. 219	До 15 вкл.	+12,5 -15,0
СВ. от 15 до 30	±12,5
30 и выше	+10,0 Ис 12,5

6. По согласованию с потребителем трубы могут изготавливаться с сочетанием предельных отклонений, таких как: наружный диаметр повышенной точности по ГОСТ 9567, а по толщине стенки обыкновенной точности и др.

7. Для овальных и разношовных труб следует принимать размеры труб по предельным отклонениям по диаметру и толщине стенки.

8. Кривизна любого участка трубы на 1 м длины не должна превышать: 1,5 мм — для труб с толщиной стенки до 20 мм; 2,0 мм — для труб с толщиной стенки более 20 мм до 30 мм; 4,0 мм — для труб с толщиной стенки более 30 мм.

9. По требованию потребителя трубы должны поставляться по внутреннему диаметру и толщине стенки, а также по внутреннему и наружному диаметру и разношенной.

Допуски на внутренний диаметр для труб диаметром 70-203 мм, стенкой 7-20 мм и отношением диаметра к толщине стенки, равным или менее 10, не должны превышать соответствующих предельных отклонений наружного диаметра, указанных в табл.2 .

Для труб других размеров предельные отклонения по внутреннему диаметру устанавливаются по согласованию между изготовителем и потребителем.

Примеры условных обозначений

Труба наружным диаметром 70 мм, толщиной стенки 3,5 мм, длиной, кратной 1250 мм, обычной точности изготовления, из стали марки 10, выпускаемой группы Б ГОСТ 8731:

Труба наружный диаметр 70 мм, толщина стенки 3,5 мм, длина 6000 мм (мерная длина) высокой точности изготовления, из стали марки 40Х, производства группы ВХОСТ 8731:

То же, из случайных длина, изготавливается по группе Д ГОСТ 8731:

Труба наружный диаметр 219 мм, толщина стенки 10 мм, нестандартная длина, нормальной точности изготовления, из стали Ст4сп, стали 1 категории, изготовлена ​​по группе ГОСТ 8731 слитка:

Труба внутренний диаметр 70 мм, толщина стенки 3,5 мм, длина 6000 мм (мерная длина), нормальной точности изготовления, из стали марки 10, изготавливается по группе Б ГОСТ 8731:

Труба наружным диаметром 95 мм, внутренним диаметром 76 мм, разрешенного разностного сечения произвольной длины, нормальной точности изготовления, из стали марки 10, выпускаемой группы Б ГОСТ 8731:

(Измененная редакция, Ред. № 2).

10. Технические требования — ГОСТ 8731.
