Предназначен для выполнения разнообразных токарных и винторезных работ в патроне, на план-шайбе и в центрах. На станке выполняются паботы по обточке, расточке, торцовке, сверлению и нарезанию метрических, дюймовых, модульных и питчевых резьб.

Технические характеристики станка ИТ-1(РМЦ 1000)













ПараметрЗначение
Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С)Н
Наибольший диаметр детали обрабатываемой над станиной, мм400
Наибольший диаметр детали обрабатываемой над суппортом, мм225
Наибольшая длина обрабатываемой детали, мм1000
ЧПУ—
Пределы частот вращения шпинделя Min/Max, об/мин.28 — 1250
Мощность, кВт3
Габариты, мм2165_960_1500
Масса, кг1250
Начало серийного выпуска, год1977
Завод-производительИвановский станкостроительный завод

Предлагаем купить новые или после капремонта аналоги оборудования типа Станок токарно-винторезный облегченный ИТ-1(РМЦ 1000) по выгодной цене. Подбор подходящей модели можно произвести самостоятельно на нашем сайте в разделе КАТАЛОГ, или получив консультацию у сотрудников коммерческого отдела нашей компании.

Продажа аналогов станка модели ИТ-1(РМЦ 1000) производится при 100% предоплате при наличии оборудования на складе и 50% предоплате при запуске станка в производство на заводе-изготовителе и оплате оставшихся 50% после сообщения о его готовности к отгрузке. Возможен другой совместно согласованный порядок оплаты.

Гарантия на продукцию, аналогичную изделию — Станок токарно-винторезный облегченный ИТ-1(РМЦ 1000) составляет:

  • новые станки   — 12 мес.,

  • после капитального ремонта — 6-12 мес..

Предприятия-производители оставляют за собой право на изменение стандартной комплектации и места производства оборудования без уведомления!

Обращаем Ваше внимание на то, что цены, указанные у нас на сайте, не являются публичной офертой, а стоимость оборудования уточняйте у наших менеджеров по продаже станков и кузнечно-прессового оборудования!

Если Вам необходимо купить Станок токарно-винторезный облегченный ИТ-1(РМЦ 1000) звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 276-70-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04

в Нур-Султане  +7 (7172) 69-62-30;

в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок токарно-винторезный облегченный ИТ-1(РМЦ 1000) звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта — мы сами Вам перезвоним.

Популярные модели

Токарный станок ИТ-1М: технические характеристики, паспорт, схемы

Технические характеристики

Основные характеристики токарного станка ИТ-1М:

  1. Максимальный диаметр, обрабатываемого изделия зависит от расположения: непосредственно над станиной – 400, над выемкой – 550, над суппортом – 225.
  2. В выемке максимальная длина обработки – 30 см.
  3. Параметры диаметра прутка, проходящего в отверстие шпинделя – 36 мм.
  4. Количество передач, чтобы переключать обороты шпинделя– 12.
  5. Ограничение длины заготовки – 140 см.

На станке обеспечивается вращение в прямом и обратном направлении. Основной привод агрегата имеет мощность 3 кВт и номинальную частоту вращения 1410 об/мин. Точность обработки – нормальная (Н).

Технические характеристики и конструктивные особенности

Токарно-винторезный станок данной модели состоит из следующих основных узлов:

  • узла, обеспечивающего смазку элементов оборудования;
  • основания-тумбы;
  • фартука;
  • передней и задней бабки;
  • шкафа для размещения электрических элементов оборудования;
  • редуктора;
  • суппорта;
  • коробки, отвечающей за регулировку параметров подач;
  • станины-основания;
  • механизма, обеспечивающего ограждение патрона;
  • панели с элементами управления.

Патрон для станка ИТ-1М

Габариты данной модели станка токарно-винторезной группы составляют: 216,5 см (длина) х 150 см (высота) х 96 см (ширина). Благодаря таким характеристикам на станке допускается обрабатывать детали длиной до 1400 мм, величина сечения которых составляет:

  • над суппортом — 225 мм;
  • над выемкой в станине — 550 мм;
  • над станиной — 400 мм.

Следует также обратить внимание и на технические характеристики шпинделя станка данной модели:

  • конец шпинделя соответствует стандарту 12593-6К;
  • количество ступеней вращения в прямом и обратном направлении — 12;
  • диапазон частоты вращения в любом направлении — 18–1250 об/мин;
  • диаметр сквозного отверстия — 38 мм;
  • внутренний конус, соответствующий стандарту 13214 — Морзе 5;
  • максимальный диаметр прутка, который может быть установлен в шпинделе — 36 мм.

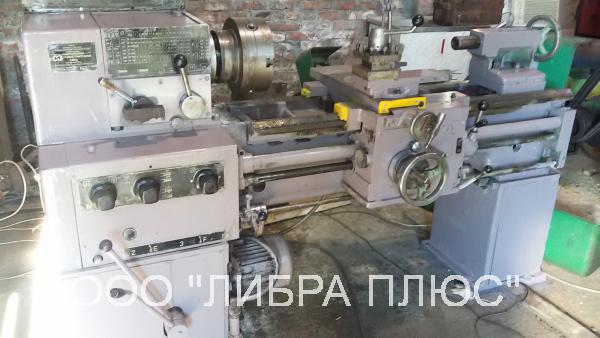

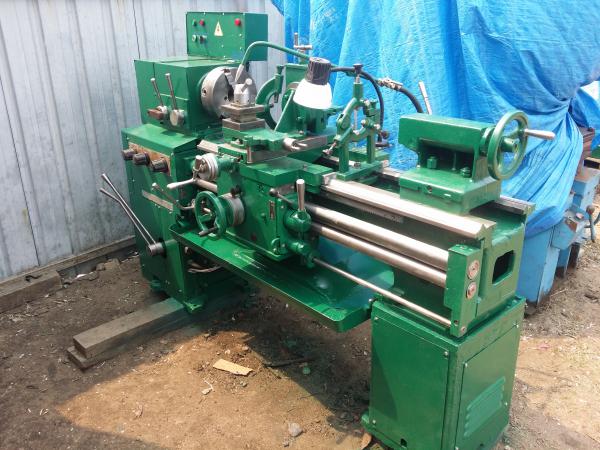

Общий вид токарного станка ИТ-1М

Технические особенности данного станка допускают возможность торможения шпинделя.

  • Двигатель, приводящий в действие насос для подачи охлаждающей жидкости. Данный двигатель (Х14-22М) имеет мощность 0,12 кВт, а частота его вращения составляет 2800 об/мин.
  • Электродвигатель, обеспечивающий главное перемещение. Этот двигатель (4АМ100S4) может обеспечивать вращение с частотой 1410 об/мин, а его мощность составляет 3 кВт.

Примечательной характеристикой станка данной модели является то, что он, в зависимости от необходимости, может работать от напряжения как 220, так и 380 Вольт. Единственно, что необходимо сделать перед началом работы, это установить требуемое напряжение при помощи пакетно-кулачкового переключателя. Кроме этого, в конструкции станка ИТ-1М предусмотрены элементы управления для подключения следующих опций:

  • освещения рабочего места оператора;
  • системы охлаждения основных узлов оборудования;
  • запуска главного двигателя.

Прежде чем приступить к работе на станке, необходимо обеспечить его заземление. Для осуществления данной процедуры в конструкции станка (на левой тумбе) предусмотрен специальный болт, который и подключают к заземляющей системе.

Назначение и область применения

Токарно-винторезный станок ИТ-1М применяется на небольших предприятиях, в домашних мастерских и цехах. При стандартной комплектации выполняет все классические токарные процессы, но может работать и с расширенным функционалом. Работа с изделием производится в патроне, в планшайбе, а также при закреплении на центрах.

Используется данный агрегат на малых производствах, но при этом соответствует все требованиям к профессиональному оборудованию. Станок надежен и требует минимальных затрат на обслуживание. В стандартной комплектации он выполняет следующие функции:

  • расточка отверстий;
  • сверление и обточка поверхностей;
  • нарезание резьбы;
  • обработка краев заготовки, в том числе точение торцов.

Если использовать на агрегате дополнительные инструменты или оборудование, то функционал значительно расширяется. Мастер может проводить фрезерные операции, шлифовку, расточку корпусных изделий ограниченных размеров.

Техника безопасности

В руководстве по эксплуатации токарного станка ИТ-1М присутствует раздел 2.1 «Меры безопасности», который содержит всего два предложения общего характера. В них указывается на необходимость проведения инструктажей и изучения руководства по эксплуатации перед тем, как приступить к работе на станке.

Остальные указания по мерам безопасности при эксплуатации станка включены в отдельные разделы первой и второй главы. Сюда относятся требования по заземлению, использованию ограждения, проверке блокировочных устройств, защите от стружки и т.п.

Конструктивные особенности устройства

Основные элементы конструкции рассматриваемого агрегата:

  • узел коробки подач;
  • упорная тумба;
  • шпиндельная бабка;
  • электрооборудование;
  • стопор патрона;
  • станина из чугуна;
  • система для охлаждения с отдельным двигателем;
  • фартук;
  • суппорт;
  • подвзадняя бабка;
  • редуктор с рукоятками на передней панели, чтобы переключать диапазон частоты вращения шпинделя.

Также в системе имеется электрошкаф, защищающий агрегат от коротких замыканий и перегрузок.

Конструкция станка ИТ-1М

Хоть аппаратура и является облегчённой версией, выглядит она очень массивно. С правой стороны расположена тумба, отвечающая за две функции: надёжную опору и размещение охлаждающего насоса. Также здесь имеются два патрубка, один из которых отвечает за слив, а через второй уходят излишки. Устройство для смазки системы включает в себя 4 узла:

  • масляный резервуар;
  • насос для подачи жидкости;
  • фильтр;
  • патрон магнитного типа.

Функциональность смазочного механизма зависит от вращения редуктора, при этом он может вращаться в любых направлениях. А находится всё в левой части устройства, под коробкой подач и за двигателем.

Этот токарно-винторезный прибор приводится в действие за счёт коробки с шестерёнками, а регулировка осуществляется двумя рычагами на лицевой стороне. Суппорт состоит из верхней каретки, салазки для различных перемещений и механизм для фиксации резца. Вращение и фиксация также происходят за счёт манипуляций с рукоятками. Сверху находятся две направляющие, которые прошли термическую обработку и шлифовку. Благодаря этому задняя бабка станка и каретка могут плавно перемещаться, обеспечивая максимум комфорта во время работы. На левой тумбе (над рукоятками управления шпинделя) можно заметить три тумблера, которые отвечают за следующие функции:

  1. Крайняя правая – регулирует величины подачи и отключает коробку.
  2. Центральная – устанавливает типовую резьбу и осуществляет подачу.
  3. Крайняя левая – настраивает шаг резьбы.

В верхней части имеется таблица с обозначениями, а по центру есть два маховика (нижний обеспечивает продольное движение суппорта, а верхний перемещает каретку).

На этом приборе установлены ПВГ провода, сечение которых составляет 2,5 кв. мм. Они предназначены для передачи электроэнергии на стационарных установках. Они должны быть расположены в местах, где отсутствует опасность механических повреждений, а температура окружающей среды должна быть от -50 до +50 градусов.

Эти и многие другие характеристики показывают, что ИТ-1М – надёжный токарный станок, сочетающий надёжность, безопасность и удобство в эксплуатации. Также с его помощью можно выполнить массу технических задач.

Расположение и особенности функционирование органов управления

Большинство органов управления станка расположены на его передней бабке.

Главные составляющие

Сверху на передней бабке расположена панель с тумблером. Снизу – рукоятка для подбора скорости шпинделя. Над ним расположены 3 ручки, отвечающие за шаг и тип резьбы, а также величину подачи. Справа от нижнего рычага расположена ручка для управления вращением шпинделя.

Непосредственно под панелью тумблеров располагается рычаг выбора типа резьбы и ручка перебора.

Для управления задней бабкой рычагов меньше:

  • рычаг, чтобы управлять пинолю;
  • рычаг для ее зажима.

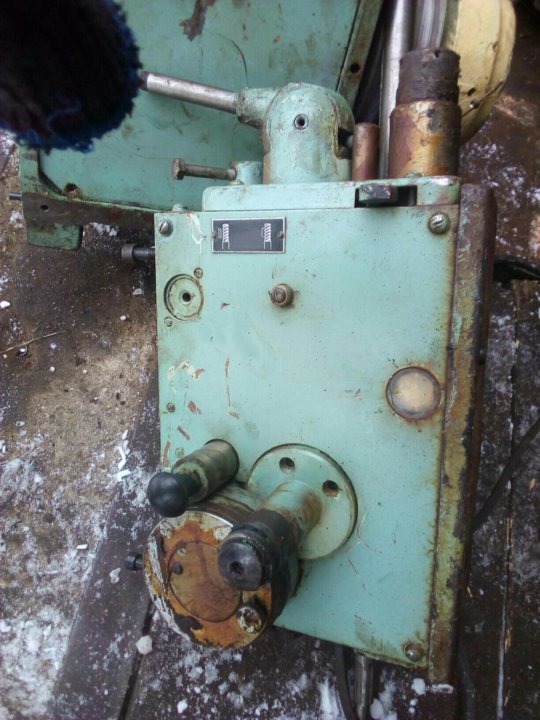

На фартуке станка имеется маховик для позиционирования суппорта и каретки, а также ручка для позиционирования поперечных салазок и ручка ходовой гайки.

Шпиндель

Шпиндель имеет 12 частот вращений. Конец шпинделя фланцевый, конец шпинделя соответствует стандарту 12593-6К.

Диапазон частоты вращения в любом из доступных направлений 18-250 об/мин.

Электрическая схема

Для питания электродвигателей станка используется трехфазное напряжение 380 и 220 В.

Основные узлы электрической схемы:

  • основной электродвигатель;
  • автоматический выключатель;
  • переключатель реверса основного движка;
  • пакетный переключатель движка и системы охлаждения;
  • выключатель насоса и двигатель системы охлаждения.

Кинетическая схема

Конструктивные особенности

Токарно-винторезный станок ИТ-1М имеет обычную для этого вида оборудования компоновку: станина с направляющими, передняя и задняя бабки и суппорт с резцовыми салазками. Среди его особенностей можно отметить вставку в станину, снятие которой позволяет обрабатывать заготовки большего габарита, а также небольшую мощность главного двигателя, что делает невозможным вести точение с большими глубинами резания. В паспорте станка указано, что на нем можно монтировать приспособления для фрезеровки плоскостей и пазов, а также выполнения расточных и шлифовальных операций.

Габаритные размеры рабочего пространства

Геометрия обработки у ИТ-1М практически такая же, как у и самых распространенных токарно-винторезных станков 1К62 и 16К20. Она позволяет обтачивать детали в форме вала длинной до 1400 мм и диаметром до 225 мм и детали в форме диска максимальным диаметром 400 мм (при вынутой вставке – до 550 мм). У укороченной версии этой модели предельная длина заготовки составляет 1000 мм.

Расположение и функционирование органов управления

Большинство органов управления токарного станка ИТ-1М смонтированы на его передней бабке. На ее верхней части находится панель с тумблерами (слева направо): переключатель выбора напряжения, выключатель двигателя охлаждения и автоматический выключатель, а в нижней части — рычаг выбора скорости шпинделя. Над ним в ряд располагаются три ручки, посредством которых устанавливается величина подачи, тип и шаг резьбы, а справа от него — рычаг управления вращением шпинделя (включение, реверс и торможение). Под панелью тумблеров находятся рукоятка выбора типа резьбы и ручка перебора.

На фартуке смонтированы следующие органы управления: маховичок позиционирования суппорта, ручка позиционирования каретки и поперечных салазок и ручка ходовой гайки. Над маховичком расположена ручка поперечного перемещения каретки, а над ней рычаг поворота и фиксации резцедержателя. Органы управления задней бабки немногочисленны: штурвал передвижения пиноли и рычаг ее зажима. Помимо этого, здесь же находится гайка, фиксирующая положение задней бабки.

Расположение составных частей

Как у и любого токарного станка, базовый компонент ИТ-1М — это станина с двумя рядами направляющих. Слева на ней смонтирована передняя бабка со шпиндельным узлом и шестеренчатыми механизмами, а справа — задняя бабка с пинолью. По направляющим перемещается суппорт с продольными и поперечными салазками и четырехпозиционым резцедержателем.

Инструкция по эксплуатации, паспорт

Инструкция по эксплуатации данного агрегата традиционно включает в себя указания по настройке оборудования, его установке, наладке и использованию. Здесь же имеются все схемы и чертежи, которые касаются токарно-винторезного станка ИТ-1М. Основные правила работы:

  1. Перед включением станка проверить заземление.
  2. Проверить смазочную систему и сальник передней бабки.
  3. На первом этапе агрегат включают на холостом ходу без задействования рабочих органов.
  4. Затем последовательно запускаются для проверки все рабочие органы станка.
  5. Перед началом работы станок должен быть на холостом ходу не меньше 5 минут.

После прохождения первичной проверки следует прекратить работу главного привода и настроить параметры станка для текущей операции.

Паспорт токарного станка вы можете бесплатно скачать по ссылке Паспорт токарного станка ИТ-1М

Описание

Одной из основных отличительных черт токарного станка ИТ-1М является его облегченный вес – 1140 кг. Это значительно расширяет сферу его применения и объясняет относительную популярность данного устройства. Оператор станка может обрабатывать детали, закрепив их в специальной планшайбе, в центрах или в патроне устройства.

Конструктивные решения, реализованные в данном станке, позволяют расширять его производительные возможности, устанавливая на него дополнительное оборудование. Модифицированный таким образом станок может выполнять обработку разных пазов, плоскостей, делать расточку небольших заготовок.

Кроме того, на данном устройстве можно сверлить отверстия, выполнять операции по торцеванию и обточке деталей. Класс точности станка – «Н».

Стоит отметить и другие ключевые особенности устройства:

  1. Конструкция станка и его задней бабки позволяет выполнять обтачивание заготовок конусной формы.
  2. Направляющие, по которым осуществляется движение рабочих деталей, обработаны таким образом, чтобы сделать данный механизм более надежным и долговечным.
  3. Особое строение передней бабки и коробки подач делает возможным выполнение сверлильных работ на устройстве.
  4. Станина ИТ-1М выполнена в форме коробки и имеет повышенный уровень жесткости.
  5. Шпиндель станка может вращаться в 12 режимах.
  6. Насос, подающий смазочно-охлаждающие материалы расположен на фронтальной стороне передней бабки.
  7. Благодаря использованию двух типов подшипников в опорах шпинделя удалось повысить точность работы за станком.
  8. В конструкции станины предусмотрены специальные направляющие, по которым оператор может передвигать заднюю бабку.
  9. Все ключевые рабочие части устройства находятся в передней бабке.

Правила и техника безопасности

При работе со станком нужно соблюдать меры предосторожности, чтобы избежать травмирования. Основные правила техники безопасности:

  • работать на станке с спецодежде, в очках;
  • станок должен стоять на жесткой поверхности, исключающей вибрацию;
  • обязательно соблюдать правила пожарной безопасности.

При работе с токарным станком не допускается наличие провисающих частей одежды. Волосы должны быть строго под головным убором.

Инструкция по эксплуатации

Единственной документацией, которая поставлялась вместе с токарным станком ИТ-1М, является брошюра под названием «Руководство по эксплуатации» объемом 66 страниц. Последней главой этого руководства является паспорт конкретного изделия с указанием комплекта поставки, отметками о приемке, консервации и упаковке, а также подписями ОТК и заказчика. Обращает на себя внимание, что приемо-сдаточные испытания проводились в «кузове-фургоне подвижной ремонтной мастерской типа МРМ».

В целом инструкция по эксплуатации достаточно традиционна и содержит общие виды, чертежи отдельных компонентов, указания по установке, настройке, наладке и эксплуатации, а также кинематическую и электрические схемы станка. Единственно, что обращает на себя внимание — это отсутствие информации о ремонтных циклах и составе работ по отдельным видам ремонтов.

Проблемы со шпинделем и особенности ремонта

Шпиндель – довольно дорогая деталь, а потому менять его необходимо в крайних случаях. В большинстве вариантов его проще отремонтировать.

  1. В случае износа шейки ее необходимо заточить, отполировать с использованием пасты ГОИ.
  2. Проверка размеров конуса выполняется после зачистки наждачной бумагой и шлифовки. Используется специальный калибр.
  3. При неправильной форме посадочного гнезда, которая чаще всего случается из-за отсутствия регулярной чистки, следует расточить гнездо под переходную втулку, в которой формируется конус стандартной конфигурации.

Перед расточкой необходимо в обязательном порядке провести обкатку подшипников. Их подтягивают, проверяют биение, а затем соответствие нормам точности по ГОСТу.

Токарный станок ИТ-1М относится к надежному оборудованию с высоким уровнем производительности. Они успешно используются в домашних мастерских и небольших цехах. Оборудование в стандартной комплектации выполняет все основные токарные функции, при добавлении дополнительного оборудования функционал станка значительно расширяется.

Шпиндель

В состав токарного станка входит шпиндель, у которого:

  • число ступенек вращения в обоих направлениях одинаково и равно 12;
  • обороты в любых направлениях с частотой от 18 до 1250 об/мин;
  • сквозные отверстия 38 мм в диаметре, соответствующем техническому эталону 13214-Морзе 5;
  • кончик шпинделя выполнен по типу 12593-6К.

Для торможения шпинделя применяется:

  • мотор (Х14-22М), мощностью 0,12 кВт и частотой вращения 2800 об/мин, который заводит насос, подающий охлаждающую жидкость;
  • мотор (4АМ100S4), мощностью 3 кВт и частотой вращения 1410 об/мин, выполняющий главное действие.

Работа токарного станка ИТ-1М

Особенности конструкции токарного станка ИТ-1М, ИТ-1ГМ

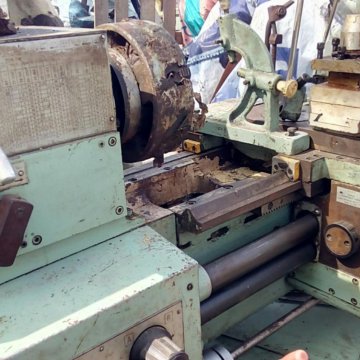

Станина станка литой конструкции, коробчатой формы с поперечными ребрами. Для возможности обработки изделий диаметром до 550 мм в станине имеется выемка со вставленным в нее мостиком.

Две призматические и две плоские направляющие подвергнуты термообработке с последующей шлифовкой.

В передней бабке размещен шпиндельный узел, звено увеличения шага, реверс резьбы и подачи, а также привод движения сменных зубчатых колес и коробки подач.

В опорах шпинделя применены: в передней — двухрядный роликоподшипник с регулируемым радиальным зазором, в задней — радиальный шарикоподшипник.

Шпиндель имеет двенадцать частот вращения.

Конец шпинделя фланцевый с центрирующим коротким конусом под поворотную шайбу по ГОСТ 12593. Условный размер конца шпинделя 6 (D = 106,375 мм).

Бабка задняя перемещается по направляющим станины.

Для обточки конических поверхностей с малой конусностью корпус задней бабки смещается в поперечном направлении относительно оси станка в обе стороны по направляющему зубу.

Коробка подач получает движение от передней бабки станка через сменные зубчатые колеса и обеспечивает нарезание метрических, дюймовых, модульных и питчевых резьб.

Ограждение патрона используется при работе с выдвижением кулачков за пределы наружного диаметра патрона.

На станке ИТ-1М предусмотрен прижим, которым закрепляется ограждение при проходном положении.

Смазка станка производится с помощью плунжерного насоса, установленного на корпусе передней бабки.

Конструкция и особенности станка

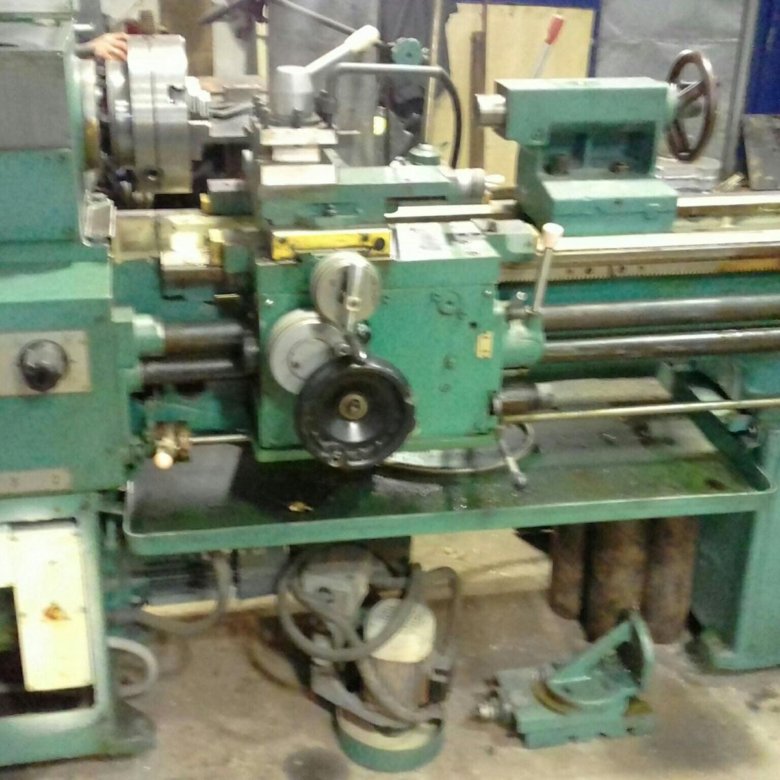

Внешний вид

Основная область назначения модели ИТ-1М – выполнение токарной обработки заготовки, закрепленной в патроне, планшайбе или центрах. Винторезный агрегат имеет классическую компоновку, отличается интуитивно понятным управлением и надежностью.

Для увеличения функциональных возможностей производитель предлагает ряд дополнительных устройств. С их помощью можно делать фрезерование поверхностей заготовок, сверление, формирование шпоночных пазов и расточку. Однако при этом следует учитывать, что модель ИТ-1М предназначена для выполнения токарных операций.

Из конструктивных особенностей оборудования можно выделить следующие:

  • жесткая станина. Для ее изготовления используется чугун, корпус формируется методом литья. Для увеличения устойчивости присутствуют ребра жесткости;
  • шлифованные направляющие. Они имеют призматическую форму, которая способствует плавному ходу каретки и задней шпиндельной бабки;
  • улучшенная конструкция опор шпинделя. В ней присутствует двухрядный роликовый подшипник, который имеет регулируемый зазор;
  • наличие выемки в станине. Благодаря ей можно выполнять обработку изделий большого диаметра.

Если кулачки выдвигаются за пределы наружного сечения патрона – необходимо использовать специальное ограждение. Также стоит отметить удобное расположение плунжерного насоса системы смазки в станке ИТ-1М. Он находится в корпусе передней бабки.

При активации функции продольного прохождения следует использовать прижим. Благодаря ему повышается качество обработки изделия, уменьшается трудоемкость процесса.

Токарный станок ИТ-1 | REAA

ansor
Я люблю строить самолеты!
