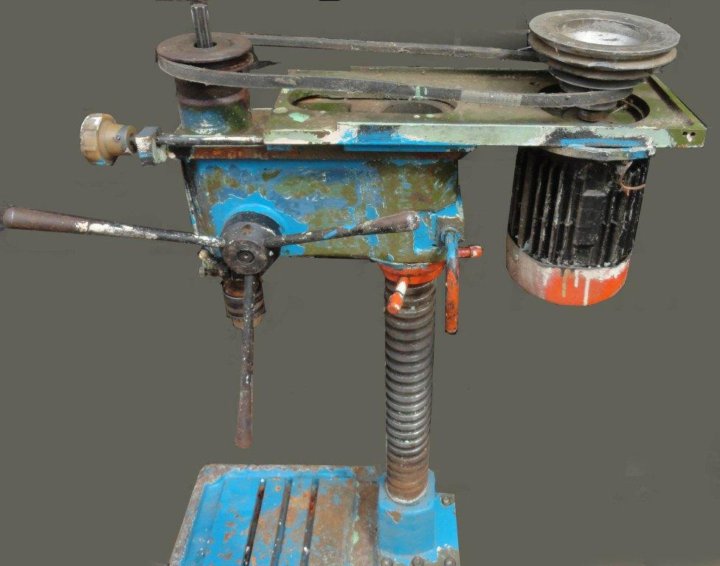

Станок сверлильный 2м112 фото: 2М112 станок сверлильный настольный. Паспорт, схемы, характеристики, описание

2М112 Настольно-сверлильный станок

Завод ПромСтройМаш является непосредственным производителем 2М112 Мы производим и продаём Настольно-сверлильный станок 2М112 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. 2М112 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить 2М112 вы можете непосредственно у нас или у наших дилеров.Диаметр 12мм, Вылет шпинделя 190мм

Технические характеристики 2М112

Макс. диаметр сверления в стали 45 ГОСТ 1050-88, мм	12
Вылет шпинделя (расстояние от оси шпинделя до направляющей колонны), мм	190
Размер конуса шпинделя наружный по ГОСТ 9953-82	В18
Цена деления лимба, мм	1
Наибольшее перемещение шпинделя, мм	100
Расстояние от торца шпинделя до рабочей поверхности стола/основания, мм	50-400
Размеры рабочей поверхности стола, мм	250×250
Количество Т-образных пазов основания	3
Ширина Т-образных пазов основания, мм	14
Расстояние между Т-образными пазами основания, мм	50
Число скоростей шпинделя	5
Число оборотов, об/мин	450-4500
Подача при сверлении	ручная
Напряжение питания, В	380
Мощность электродвигателя, кВт	0,55
Частота вращения, об/мин.	1500
Габаритные размеры (не более), мм	770х370х880
Габаритные размеры (в упаковке), мм	800x500x900
Масса, кг	130

Стандартная комплектация 2М112

• 2М112.00.001 Настольно-сверлильный станок 2М112
• ПC-16 (315) ГОСТ 8522-79 Патрон сверлильный
• Ключ к патрону
• ГОСТ 1284-89 Ремень приводной
• Тех. документация
  • Акт технического испытания станка 2М112
  • Руководство по эксплуатации станка 2М112 с приложением чертежей изнашивающихся деталей

Дополнительные опции 2М112

Настольно-сверлильный вертикальный станок  2М112 предназначен для обработки отверстий в мелких деталях. Простота конструкции обеспечивает легкость управления, надежность и долговечность станков. Станок 2М112 не требует никакого сложного ухода и технического обслуживания. Отсчет глубины обработки производится по шкале перемещения шпинделя.

Сверлильный станок 2М112 позволяют выполнить следующие операции:

• сверление
• зенкерование
• развертывание

ВНИМАНИЕ!

Перед пуском сверлильного станка 2М112 необходимо убрать транспортировочную шпонку, фиксирующую бабку шпинделя с колонной

Органы управления настольно-сверлильного станок 2М112

1. рукоятка ручной подачи шпинделя
2. рукоятка натяжения ремня
3. рукоятка для фиксации шпиндельной бабки на колонке
4. рукоятка для перемещения шпиндельной бабки по колонке
5. кнопки управления электродвигателем

Основные узлы настольно-сверлильного станка 2М112

1. колонка
2. рукоятка зажимного устройства шпиндельной бабки
3. привод
4. гайка механизма подъема
5. кронштейн
6. стол
7. защитный кожух
8. шпиндель
9. механизм натяжения ремня

Бабка шпинделя сверлильного станка 2М112

В бабке шпинделя сверлильного станка 2М112 смонтирован шпиндельный узел. Сзади к бабке прикреплен электродвигатель. Шпиндельная бабка может поворачиваться на колонке и фиксироваться в нужном положении.

Колонка станка 2М112

Колонка настольно-сверлильного станка 2М112 прикреплена к столу кронштейном, с которым она имеет неподвижное соединение.

Шпиндельный узел сверлильного станка 2М112

1. шпиндель
2. гайка
3. подшипники
4. гильза
5. валик шестерни
6. подшипники
7. корпус
8. втулка
9. шкив

Шпиндельный узел настольно-сверлильного станка 2М112 смонтирован в корпусе. Сам шпиндель 1 смонтирован в гильзе 4 на шарикоподшипниках 3 и 6.

Шпиндель получает вращение от втулки 8 и шкива 9 через шлицевое соединение. Подача шпинделя — ручная, осуществляется вращением штурвала при помощи валика — шестерни 5 и гильзы 4 с рейкой.

Гайка 2 предназначена для снятия сверлильного патрона с конуса шпинделя 1.

Привод станка 2М112

Электродвигатель посредством подмоторной плиты прикреплен к бабке шпинделя. На оси электродвигателя находятся ступенчатый шкив, который соединен со шкивом шпинделя клиновым ремнем.

Кинематическая схема настольно-сверлильного станка 2М112

1. гайка
2. колонка
3. рейка гильзы
4. вал-шестерня

№ ступеней	1	2	3	4	5
Положение ремня (обозначение по кинематической схеме)	I	II	III	IV	V
Число оборотов шпинделя при прямом вращении	4500	2500	1400	800	450
Число оборотов шпинделя при обратном вращении	4500	2500	1400	800	450
Наибольший допустимый крутящий момент на шпинделе, кгм	0.103	0.185	0.330	0. 655	1.030
Мощность шпинделя по приводу, кгм	0.45	0.45	0.45	0.45	0.45
Мощность шпинделя по наиболее слабому звену, кгм	0.40	0.45	0.45	0.45	0.45
к. п. д.	0.9	0.9	0.9	0.9	0.9
Наиболее слабое звено	ремень	двигатель	двигатель	двигатель	двигатель

Спецификация зубчатых колес, винтов и гаек станка настольно-сверлильного 2М112

Настройка и наладка настольно-сверлильного станка 2М112

Установка шкалы станка 2М112 на глубину сверления

1. шкала
2. указатель
3. винт
4. гайка

При сверлении отверстий на заданную глубину можно пользоваться упором. Поворотом штурвала следует довести сверло до поверхности обрабатываемого материала и засверлить его на глубину конусной заточки сверла. Затем поворотом гайки 4 установить указатель 2 в положение «0». Поворотом гайки 4 установить заданную глубину сверления.

Передвижение шпиндельной бабки настольно-сверлильного станка 2М112

Чтобы можно было перемещать шпиндельную бабку 9 по колонке 1 необходимо освободить рукоятку 2. Поворотом гайки 4 влево или вправо поднимаем или опускаем шпиндельную бабку 9.

Сверлильный станок 2М112 может быть настроен для сверления отверстий в длинных и крупных деталях, так как имеет возможность поворота шпиндельной бабки на 360° вокруг колонки.

Натяжение ремня сверлильного станка 2М112

По мере износа ремня происходит его растяжение. Для натяжения ремня предназначена рукоятка 2

Система смазки сверлильного станка 2М112

Транспортировка и распаковка настольно-сверлильного станка 2М112

Для транспортировки станок 2М112 упаковывается в собранном виде. Перед упаковкой корпус сверлильного станка 2М112 опускается по колонке в крайнее положение.

Все обработанные поверхности покрыты слоем антикоррозионной смазки. Комплект принадлежностей упакован вместе с настольно-сверлильным станком 2М112.

Монтаж и установка сверлильного станка 2М112

Установить сверлильный станок 2М112 на деревянном или металлическом верстаке. При установке станок 2М112 должен быть надежно заземлен и подключен к общей системе заземления цеха. К верстаку настольно-сверлильный станок кренить 4 болтами.

Подготовка настольно-сверлильного станка 2М112 к первоначальному пуску

Удалить антикоррозионные покрытия, нанесенные перед упаковкой на открытые обработанные неокрашенные части станка, с помощью авиационного бензина или уайт-спирита (тяжелого бензина), или керосина.

Смазать все места, указанные в разделе «Система смазки».

Схема расположения и спецификация подшипников качения настольно-сверлильного станка 2М112

Спецификация

чертежей изнашивающихся деталей настольно-сверлильного станка 2М112

Втулка шлицевая 2М112-01-01-1

Материал: сталь 40Х ГОСТ 4543-71

Шпиндель 2М112-01-02-2

Материал: сталь 40Х ГОСТ 4543-71

Гайка 2М112-01-02-3

Материал: Сталь 45 ГОСТ1050-88

Покрытие – Хим. Окс.прм.

Пружина 2М112-01-08

Материал: Сталь65Г ГОСТ14959-79

Шпилька 2М112-01-04-1

Материал: Ст 3 ГОСТ 380-2005

Покрытие – Хим. Окс. прм.

Втулка 2М112-01-07

Материал: Ст3 ГОСТ 380-2005

Электрооборудование настольно-сверлильного станка 2М112

• Электрооборудование сверлильного станка 2М112 рассчитано на питание от сети переменного трехфазного тока напряжением 380В, 50 Гц.
• В случае необходимости станок 2М112 с электрооборудованием может быть выполнен по особому заказу на напряжение 220В, 50 Гц.
• Пусковая и защитная аппаратура смонтированы в плите настольно-сверлильного станка 2М112.

Привод станка 2М112

• Для привода шпинделя (Д1) используется двигатель переменного тока  тип  5АИ 71 А4  (0,55 кВт, 1500 об/мин.) IM 3081

Блокировки 2М112

• При вращении двигателя (Д1) в одну сторону включение его в другую сторону невозможно.

Защита настольно-сверлильного станка 2М112

• Электрооборудование станка 2М112 защищается от коротких замыкании и перегрузок однополюсным автоматическим выключателем.
• Для предотвращения самозапуска электродвигателей применена нулевая защита с использованием контактов магнитных пускателей K1 и К2.

Принципиальная электрическая схема настольно-сверлильного станка 2М112

Спецификация покупного электрооборудования

Указания по подключению и обслуживанию электрооборудования сверлильного станка 2М112

1. Станок настольно-сверлильный 2М112 должен быть присоединен к общей системе заземления цеха с помощью специального болта, расположенного на плите станка. Заземление станка и эксплуатация его электрооборудования должны производиться в соответствии с требованиями «Правил технической эксплуатации и безопасности обслуживания электроустановок промпредприятий».
2. При обслуживании, наладке и ремонте электрооборудования станка 2М112 необходимо руководствоваться установленными правилами техники безопасности при электромонтажных работах. Доступ к контактным частям электрических машин и аппаратов разрешается только после отключения станка от сети автоматическим выключателем.
3. Рекомендуется сделать вначале пробный пуск сверлильного станка 2М112 на холостом ходу на всех скоростях последовательно, начиная с наименьших оборотов шпинделя. В первый период после пуска станка не рекомендуется работать на максимальных оборотах шпинделя.
4. Для обеспечения длительной и безаварийной работы сверлильного станка 2М112 необходимо регулярно:
   • очищать от пыли, электродвигатель, пусковую и защитную аппаратуру,
   • очищать от нагара контакты,
   • подтягивать по мере необходимости соединения проводов с аппаратурой.

Соблюдение вышеупомянутых правил обеспечит длительную бесперебойную работу сверлильного станка 2М112 и безопасность обслуживающего персонала

Первоначальный пуск настольно-сверлильного станка 2М112

• Перед первоначальным пуском станка 2М112 должны быть выполнены все указания, изложенные в разделах «Электрооборудование станка» и «Система смазки», относящиеся к первоначальному пуску.
• Затем делается пробный пуск на холостом ходу на всех скоростях последовательно, начиная с наименьших оборотов шпинделя. Убедившись в нормальной работе всех механизмов станка, можно приступить к его эксплуатации.
• В первый период после пуска настольно-сверлильного станка 2М112 не рекомендуется работать на максимальных оборотах шпинделя.

Видео 2М112

Видео станка сверлильного 2М112 в цехе

Настольный сверлильный станок 2М112 (2М112).

Каталог товаров

Главная   Каталог оборудования   Станки и станочное оборудование   Металлообрабатывающие станки   Сверлильные станки   Настольные

2М112

Продажа настольных сверлильных станков 2М112 со склада (СПб, Москва, Челябинск, Казань) от производителя, производство Россия.
Прайс-листы с ценами на сверлильные станки запрашивайте в отделе станочного оборудования.

Настольный сверлильный станок 2М112.

Технические данные и характеристики настольного сверлильного станка 2М112:

Диаметр сверления в стали 45 ГОСТ 1050-88, мм	16
Вылет шпинделя (расстояние от оси шпинделя до образующей колонны), мм	190
Размер конуса шпинделя наружный по ГОСТ 9953-82	B18
Наибольшее перемещение шпинделя, мм	100
Цена деления лимба, мм	1
Расстояние от торца шпинделя до рабочей поверхности стола, мм	50…400
Размеры рабочей поверхности стола, мм	200 х 250
Количество Т-образных пазов	3
Расстояние между пазами, мм	50
Ширина пазов, мм	14
Число скоростей шпинделя	5
Число оборотов, об. /мин.	450…4500
Подача при сверлении	ручная
Мощность электродвигателя, кВт	0,55
Частота вращения, об/мин.	1500
Напряжение питания, В	380
Габаритные размеры, мм	770×370х950
Масса станка, кг не более	120
Транспортные габариты станка в упаковке, мм	800х500х900
Вес станка в транспортной упаковке, кг	135

Станок 2М112 позволяет выполнить следующие операции:

• сверление
• зенкерование
• развертывание

Общая компоновка и особенности 2М112.

Настольно-сверлильный вертикальный станок модели 2М112 состоит из следующих основных узлов :

• бабки шпинделя
• колонки
• шпинделя
• привода
• стола и местного освещения.

В комплект станка 2М112 входит:

• Патрон сверлильный ПC-16 (3—15)ГОСТ 8522-79 — 1 шт.
• Ремень приводной клиновой ГОСТ 1284-89 — 1шт.

Тех. Документация 2М112:

• Акт технического испытания станка — 1 шт.
• Руководство по эксплуатации станка с приложением чертежей изнашивающихся деталей — 1шт.

Поставляется по требованию заказчика за отдельную плату:

• Тиски 7200-0229 ГОСТ 16518-96.
• Светильник НКП ГОСТ.
• Пружина 2М112-21-403.
• Тумба.

Фотографии станка.

Заказать и купить настольный сверлильный станок 2М112 вы можете с отгрузкой транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль, Киров и прочие регионы России. Наверх

Станок вертикально-сверлильный настольный 2М112: технические характеристики, отзывы

Станок сверлильный 2М112, технические характеристики которого приведены ниже, имеет компактные габариты и широкий функционал. Это позволяет использовать его в качестве настольного оборудования. Отличное соотношение цены и качества делает этот прибор востребованным в различных отраслях промышленности, а также прямым конкурентом среди других отечественных и зарубежных аналогов. Рассмотрим его характеристики подробнее, а также отзывы покупателей.

Описание

Технические характеристики станка сверлильного 2М112 позволяют отнести его к оборудованию средней категории вертикально-сверлильного типа. Его производство было начато в 1980 году. За время серийного производства агрегат получил признание и популярность. Особенно он востребован в частных мастерских и на небольших производственных предприятиях. Основное назначение рассматриваемой машины – подготовка молодых специалистов в школах и техникумах.

Благодаря своим функциональным возможностям установка может использоваться для следующих целей:

• Сверление отверстий различного диаметра.
• Сверление заготовок.
• Развертка и зенкерование деталей.
• Выполнение внутренней резьбы.

Конструктивные особенности

Сверлильный станок 2М112, технические характеристики которого позволяют обрабатывать пластик, металл и дерево, имеет достаточно простую конструкцию. В устройстве агрегата имеется возможность регулировки скорости вращения рабочего патрона в пяти диапазонах. Эта возможность обеспечивается изменением положения на шкивах соответствующей шестерни. Глубина сверления при работе станка контролируется плоской шкалой или упорами.

Простота конструкции является основным преимуществом устройства, поскольку оно надежно и несложно в использовании. Компактные размеры и малый вес позволяют транспортировать агрегат в любое подходящее место. Описываемая техника может быть установлена ​​на поверхности уступа, бурильной колонны или постамента.

Станок настольно-сверлильный 2М112: технические характеристики

Особенностью рассматриваемого агрегата является возможность регулировки диаметра просверливаемого отверстия. Согласно инструкции по эксплуатации станок можно использовать для изготовления гнезд диаметром до 12 мм. Этого диапазона вполне достаточно для производства работ в домашних мастерских. На промышленных аналогах увеличен диаметр изготавливаемых отверстий.

Ниже приведены технические характеристики сверлильного станка 2М112:

• Максимальный диаметр сверления 12 мм.
• Расстояние от оси шпинделя до стойки от 0 до 400 мм.
• Расстояние до направляющего элемента 190 мм.
• Ширина рабочей поверхности 250 мм.
• Количество канавок — 3 шт.
• Ход втулки шпинделя 100 мм.
• Количество скоростей — 5.
• Максимальное число оборотов — до 4500 об/мин.
• Тип привода — электродвигатель мощностью 0,55 кВт.
• Длина/ширина/высота — 0,79/0,37/0,95 м.
• Вес — 120 кг.

Функциональные возможности

Вертикально-сверлильный станок 2М112, технические характеристики которого приведены выше, согласно инструкции по эксплуатации, он способен работать со скоростью до 4500 оборотов в минуту на 5 передачах. Шпиндель агрегата классифицируется как B-18, регулируется от 0 до 40 сантиметров.

Минимальные размеры машины для удобства эксплуатации должны быть не менее 25 см, снабжены Т-образными пазами, служащими для фиксации деталей или слесарных работ. Удобство этого приспособления дополнительно заключается в возможности крепления на специальном бордюре, позволяющем просверливать отверстия в торцах заготовок длиной до одного метра. За эффективность агрегата отвечает электродвигатель мощностью 550 Вт.

Несмотря на компактные размеры, сверлильный станок 2М112, технические характеристики, фото которого приведены в статье, рассчитан на длительную и интенсивную эксплуатацию . Во многом это связано с простотой конструкции и высоким качеством материала изготовления.

Устройство и управление

Основные узлы агрегата:

• Рабочая колонна для перемещения передней бабки со шпинделем.
• Зажимное устройство.
• Привод с электродвигателем.
• Подъемный узел шпиндельной бабки.
• Основание в виде столешницы.
• Крышка защитного механизма.
• Тип шпинделя Тип шпинделя.
• Натяжной узел для проверки эластичности ремней.
• Кронштейн для крепления основания колонны.

Технические характеристики и особенности станка сверлильного 2М112 определяют наличие в конструкции следующих элементов управления и контроля:

• Рукоятка механической подачи шпинделя.
• Ручка для натяжения ремней.
• Специальный регулируемый фиксатор головки шпинделя на рабочей колонне.
• Кнопки управления, которые с помощью электропривода запускают и останавливают привод двигателя.
• Рукоятка для фиксации вспомогательной платформы двигателя.

Изготовитель рассматриваемого оборудования предусмотрел установку основных деталей в литой корпус из чугуна, что позволило обеспечить надежную защиту узлов от механических деформаций. Для большего комфорта при работе со станком предусмотрена система освещения рабочей зоны.

профи

Технические характеристики сверлильного станка 2М112, ремонт которого очень прост, разработан несколько десятков лет назад. Тем не менее, этот агрегат остается популярным до сих пор. Это обусловлено его надежностью, простотой исполнения и высокой точностью обработки, а также доступной ценой.

Для ремонта или замены элементов на отечественном рынке легко подобрать отечественные или китайские аналоги. Достоинствами агрегата являются:

• Высокий ресурс работы, выносливость, возможность эксплуатации в различных климатических зонах.
• Простота обслуживания и эксплуатации оборудования, включая ремонт агрегата.
• Ремонтопригодность и наличие запасных частей.
• Мощности электродвигателя хватит не только для школы и личного подсобного хозяйства, но и для небольших производственных цехов.

Несомненно, наряду с надежностью и практичностью главным преимуществом этой машины является приемлемая цена.

недостатки

Как и любая техника, рассматриваемое устройство имеет ряд недостатков. Среди них пользователи отмечают следующие моменты:

• Моральное устаревание устройства.
• Проигрыш агрегата в точности и качестве обработки современных моделей других производителей.
• Снижение эффективности работоспособности и работоспособности при интенсивной работе.
• Кроме того, эта машина уступает по некоторым параметрам современным образцам, в том числе по компактности и надежности при параллельной простоте обслуживания.

Станок сверлильный 2М112: характеристики и отзывы

Параметры технического плана рассматриваемого оборудования приведены выше. Далее рассмотрим отзывы потребителей.

Как свидетельствуют отзывы владельцев, данный инструмент, купленный в нормальном состоянии, вполне способен удовлетворить пожелания частных пользователей и небольших производственных предприятий. Несмотря на достаточно большую массу и габариты, агрегат зарекомендовал себя преимущественно положительно, особенно в сравнении с китайскими аналогами той же ценовой категории.

Большинство потребителей отмечают надежность и практичность устройства, а также его ремонтопригодность. Пусть он слегка шумный и немного неудобный, однако рассчитан на многие поколения. При необходимости и аккуратной эксплуатации такой агрегат сможет проработать несколько десятков лет без специальной модернизации.

Заключение

Вертикально-сверлильный станок настольный 2М112 однозначно является одним из лидеров отечественного рынка в своем классе. Соотношение цена-качество, качество и простота обслуживания – основные причины популярности этого агрегата среди населения. Помимо использования в школах и колледжах, это оборудование хорошо зарекомендовало себя в частных подворьях и небольших производствах. За три десятилетия существования рассматриваемая машина доказала свою эффективность и практичность даже в сравнении с более дорогими зарубежными аналогами.

Сверлильные станки б/у на продажу в Москве, Россия. Vitap equipment & more

• 2.542 €

  Khimki, Russia

• 4.264 €

  Khimki, Russia

• 2.
