Станок токарный тв 7 характеристики: ТВ-7 (ТВ7) Станок токарно-винторезный учебный. Схемы, описание, характеристики

Технические характеристики токарного станка ТВ-7, схемы

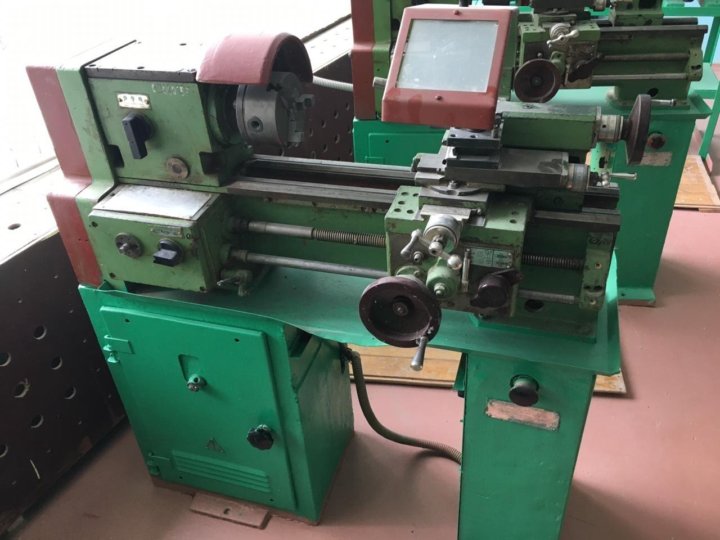

Режущим металл токарным станком – ТВ-7 оснащены помещения, оборудованные для занятий по трудовому обучению средних общеобразовательных школ страны, профессиональных, технических училищ и колледжей.

Его прямое назначение заключается в квалифицированном обучении будущих кадров производственных предприятий рабочей профессии – токарь.

Составные части

Органы управления

Технические характеристики

Новое приспособление было получено в результате модернизации станка ТВ-6.Оно отличается от предыдущего наличием коробки скоростей, вала, служащего для передачи усилия от электродвигателя к обрабатываемой детали. Устройство позволяет осуществить выверку соосности детали с ее осью вращения.

Описание главных отличительных признаков:

• классификация по точности изготовления резьбы – «Н»;
• масса – 40 кг;
• размеры – 105х53,5 см и 105х120 см;
• расстояние от станины до центральной части – 120 мм;
• протяженность закрепленной в центральной части точке болванки – 330 мм, то же в патроне – 310 мм;
• расстояние проточки болванки – 300 мм;
• длина передвижения салазок резца – 85 мм;
• хорда просвета главного вала, проходящего через внутреннюю часть детали – 18 мм;
• величина периода вращения детали вокруг оси – 8;
• степень повторений кручения головки главного вала – 60-1000 об/мин;
• поперечник болванки, которая закреплена над корпусом приспособления – 220 мм, резцедержателем – 100 мм;
• высота приспособления, удерживающего резец – 16х16 мм;
• расстояние передвижки резцедержателя – 260 мм;
• продольное и поперечное перестановка резцедержателя соответственного разбивки лимба – 0,025 мм;
• величина периода подвода резцедержателя – 8;
• угол разворота салазок, где установлен резец – +/- 45^.

На оборудовании установлены элементы, предохраняющие от нанесения вреда стружкой – щиток, прозрачный экран.

Первый установлен над патроном, а второй – на суппорте. Он опущен над зоной, в которой обрабатывается деталь.

Виды работ, производимых на станке

На станке ТВ-7, 7м производится:

• нарезка чередующихся выступов и впадин на поверхности деталей, расположенных по винтовой линии;
• полное отделение некой части заготовки по незамкнутому контуру;
• расширение просветов в крупных и мелких предметах из металла с предварительными формами сообразно заданным размерам;
• протачивание поверхностей с целью придания формы конуса, цилиндра;
• сверление сквозных либо глухих цилиндрических отверстий;
• подрезка торцовых частей будущих деталей.

Конструктивные особенности

Токарно-винторезный станок ТВ-7 применяют в учебном процессе с целью закрепления теоретического материала по технологии холодной обработки изделий из металла на практике. Он оснащен шпиндельным узлом, передаточным механизмом и коробкой подач.

Конструкция собрана из деталей:

• станины, обеспечивающей двухстороннее расположение подвижных частей и элементов и их крепление;
• две опорные тумбы;
• бабок, установленных спереди и сзади;
• суппорта.

Требуемый класс точности изготовления деталей достигается за счет действия шпинделя. Он установлен на двух опорах с радиально-упорными подшипниками, обеспечивающими его свободное вращение и точность изготовления детали.

Станина и передняя бабка

Главным узлом машины является станина, закрепленная на двух тумбах с целью придания большей устойчивости. Для ее изготовления применяется чугун. Она имеет четыре элемента плоского и призматического очертания, которые обеспечивают передвижение.

Бабка приводится в движение передней направляющей, имеющей плоскую форму и задней с призматической формой. Для приведения в движение суппорта используется задняя с плоским очертанием и передняя призматической формы.

Бабка расположена на левой стороне корпуса приспособления. На ней закреплен шпиндель патрона, поддерживающий изделие в нужном положении и регулирующий требуемую частоту вращения. Оно производится двумя ремнями шкива коробки скоростей.

Суппорт и задняя бабка

На суппорте установлен держатель, который изменяет положения рабочих резцов относительно обрабатываемой детали. Он перемещается вручную в продольном и поперечном направлении. Резцедержатель поворачивается рукояткой в стороны на 40⁰, после чего вновь фиксируется.

На нем закреплен фартук, обеспечивающий механическую подачу резца с помощью рабочего вала либо винта.

Она включится, если подсоединить:

• разъемную гайку к подвижному винту;
• распределительное механическое зажимное устройство к валу.

Люфты направляющих, которые возникают при совершении рабочих операции устраняются при помощи клиньев и планок. Их регулировка предоставляет возможность исключить вибрацию подлежащих обработке деталей.

Фиксация обрабатываемых деталей осуществляется задней бабкой, в которой установлены патроны. Основное их назначение заключается в производстве операций сверления, развертывания. Обязательным условием является совпадение пиноли и оси шпинделя.

Коробка подач

Основная функция коробки подач заключается в изменении скорости перемещения фартука. С его помощью производится механическая и ручная продольная подача суппорта. Управление осуществляется рукояткой, которая имеет 3 фиксированных положения.

Электрооборудование

Электрический двигатель и понижающая коробка скоростей смонтированы в тумбе, расположенной с левой стороны. Их валы оснащены 4 шкивами, которые имеют разный диаметр. Они располагаются в порядке возрастания от меньшего к большему – у двигателя, и наоборот у корпуса коробки.

Электрооборудование состоит из:

• асинхронного двигателя мощностью 1,1 квт, который смонтирован в левой трубе;
• щитка, установленного в тумбе с правой стороны. На нем смонтированы – переключатель, пускатель, предохранитель и аварийный выключатель;
• кулачкового переключателя, расположенного в задней части станины;
• кнопки включения в сеть и устройства освещения, установленные на боковой части.

Кинематическая схема

Электрическая схема

Аналоги

Аналогом станка ТВ-7 является его усовершенствованная модель – ТВ-7м, изготовленная вышеназванным заводом в настольном варианте.

Отличительные признаки:

• основные размеры модели – 1120х640 мм, 1120х680 мм;
• производительность электрического двигателя – 750 Вт;
• предельное расстояние передвижки пиноли бабки, расположенной сзади – 65 мм;
• диаметр изготавливаемых деталей при их закреплении над корпусом приспособления – 220 мм. То же над суппортом – 100 мм;
• длина обрабатываемого элемента, установленного в центральной части – 275 мм;
• длина обработки детали, установленной в патроне – 250 мм;
• высота приспособления, служащего держателем для резца – 16х16 мм;
• предельная масса подлежащих обработке деталей – 5 кг;
• диаметр просвета головки шпинделя – 18 мм;
• число ступеней вращения обрабатываемой детали вокруг оси главного вала – 6.

С целью упрощения конструкции на станке ТВ-7м установлено несколько пар шестеренок, имеющих разные передаточные числа. Они совместно с валами преобразуют величину крутящего момента до заданного параметра.

На нем выполняются рабочие операции:

• расточка и проточка поверхностей различной формы;
• отрезание, сверление, торцевание деталей;
• подрезание, нарезание внешней и внутренней резьбы;
• шлифование изготовленных деталей.

Уход за станком

Станки ТВ-7, ТВ-7м необходимо регулярно осматривать до производства функциональных обязанностей, прибирать металлическую стружку с определяющих направление передвижки деталей, установленных на корпусе и суппорте. Они смазываются маслом по окончанию работ. Точность изготовленных деталей и период эксплуатации станков обуславливаются уходом за ними.

Все подвижно соединенные части и приспособления подлежат своевременной смазке. Процедура осуществляется за счет погруженной в масло шестерни, которая переносит капли на другие элементы. Данной процедуре подвергаются коробка скоростей и подач.

Наблюдение за ней осуществляется через глазок, расположенный на передней бабке. Слив масла осуществляется с задней стороны.

Техника безопасности

Основные правила эксплуатации:

• выдача допуска к работе исключительно при наличии специальной одежде;
• установка оборудования на жестком фундаменте;
• устройство заземления соответственно предъявляемым требованиям;
• проверка исправности подвижных частей, резца, наличия защитных ограждений;
• использование в качестве подставки деревянной решетки;
• закрепление надлежащим образом подлежащей обработке детали;
• применение резцов с правильной заточкой;
• проверка фиксации задней бабки вслед за установкой детали в центральной части;
• своевременное удаление металлической стружки.

Настольный токарный станок ТВ-7М — цена, отзывы, характеристики с фото, инструкция, видео

Настольный токарный станок ТВ-7М (ТВ7М) предназначен для механической обработки изделий из металлов, древесины и пластмасс.

Виды работ, производимых на станке ТВ-7М

• проточка и расточка цилиндрических и конических поверхностей
• сверление
• отрезка
• нарезка резьбы
• подрезка торцов

Токарные станки ТВ-7М, ТВ-9, ТВ-9У, ТВ-11 обеспечивает высокое качество обработанных поверхностей по форме и шероховатости. При обработке материала сталь 45 с использованием алмазных резцов при проведении отделочных операций достигается шероховатость поверхности Ra не более 0.2 мкм (для класса П).

Рациональная компоновка станков ТВ-7М, ТВ-9, ТВ-9У, ТВ-11, высокая надежность узлов, оптимальное расположение органов управления делают их удобными в эксплуатации и обслуживании.

В опорах шпинделя станков ТВ-7М, ТВ-9, ТВ-9У, ТВ-11 установлены прецизионные радиально-упорные шарикоподшипники, что в сочетании с жесткой конструкцией основных узлов обеспечивает высокую точность обработки. Станки комплектуются различными принадлежностями и приспособлениями, позволяющими расширить их технологические возможности. Изготавливаются классов точности Н и П.

По желанию заказчика, ТВ-11 может быть укомплекктован приводом с бесступенчатой регулировкой оборотов шпинделя, а также подставкой.

Характеристика	Значение
Наибольший диаметр заготовки, устанавливаемый:
— над станиной, мм	220
— над суппортом, мм	100
Наибольшая длина обрабатываемого изделия, мм	275
Наибольшая длина обрабатываемого изделия в патроне, мм	250
Диаметр сквозного отверстия в шпинделе, мм	18
Центр в шпинделе, Морзе	3
Значение шага обрабатываемых метрических резьб, мм	0,8; 1. 0; 1.25; 1.5; 2.0; 2,5
Число ступеней частот вращения шпинделя	6
Пределы частот вращения шпинделя, мин -1 об/мин	60/105/185/315/555/975
Электродвигатель, кВт/В	0,75/380
Значение продольных рабочих подач суппорта, мм/об	0,1 ÷ 0,32
Перемещение на одно деление лимба, мм
— продольное	0,25
— поперечное	0,025
Центр пиноли в задней бабке Морзе	2
Значение продольных рабочих подач суппорта, мм	0,1; 0,12; 0,16; 0,20; 0,24; 0,32
Наибольшее сечение державки резца, мм
— ширина	16
— высота	16
Центр пиноли в задней бабки, Морзе	2
Габаритные размеры станка, мм, не более	1144х585х735
Масса станка, кг, не более	210±5%

Масса брутто: 235 кг.
Габариты в упаковке ДхШхВ, мм: 1281x655x823
