ТВ-7М (тв7м) Станок токарно-винторезный настольный. Схемы, описание, характеристики

Сведения о производителе учебного токарно-винторезного станка ТВ-7М

Производителем учебного токарно-винторезного станка тв-7м является Ростовский завод малогабаритного станочного оборудования МАГСО, КомТех-Плюс, основанный в 1956 году.

Производимые этой фирмой станки хорошо известны на российском рынке и ряд стран СНГ, благодаря первым моделям токарно-винторезных станков ТВШ, ТВШ-2, ТВШ-3, ТВ-4, ТВ-6, ТВ-7. Модель ТВ-7М, заслуженно пользуясь репутацией качественного и надежного оборудования. Важная особенность станка — экономичность и низкий уровень эксплуатационных расходов.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

• НС-16 — станок сверлильный настольный Ø 16
• НГФ-110Ш3 — станок фрезерный небольшой мощности 0,6кВт, размер стола 100х400 мм
• НГФ-110Ш4 — станок фрезерный небольшой мощности 0,75кВт, размер стола 100х400 мм
• СНВШ — станок сверлильный настольный Ø 16
• СНВШ-2 — станок сверлильный настольный Ø 16
• ТВ-4 — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
• ТВ-6 — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
• ТВ-6М — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм Дубно
• ТВ-7 — станок токарно-винторезный учебный Ø 220, РМЦ 330 мм
• ТВ-7М — станок токарно-винторезный учебный Ø 220 мм, РМЦ 275 мм
• ТВ-9 — станок токарно-винторезный учебный Ø 220 мм, РМЦ 525 мм
• ТВ-11 — станок токарно-винторезный учебный с частотным преобразователем Ø 240, РМЦ 750 мм

ТВ-7М станок токарно-винторезный настольный учебный.

Назначение, область применения

Токарно-винторезный станок ТВ-7М заменил в производстве устаревшую модель ТВ-7.

Станок ТВ-7М является настольным универсальным токарно-винторезным станком и предназначается для обучения профессии токаря, также выполнения всевозможных токарных работ при массе детали 5 кг, в том числе:

• проточка и расточка цилиндрических и конических поверхностей
• сверление
• отрезка
• нарезка резьб
• подрезка торцов

Принцип работы и особенности конструкции станка

Универсальный токарно-винторезный станок ТВ-7М сконструирован более 35 лет назад и выпускается в настоящее время.

ТВ-7М вновь обрел 6-и ступенчатую коробку скоростей, удаленную у его предшественника — станка ТВ-7 с целью упрощения конструкции.

Шпиндель токарно-винторезного станка ТВ-7М установлен на трех радиально-упорных подшипниках — два в передней и один в задней опорах. Диаметр отверстия для обработки прутка — 18 мм

Передний конец шпинделя — резьбовой М45 х 4,5 под промежуточный фланец ГОСТ 3889 исполнение 1. Стандартный патрон Ø100, Ø125 мм с наибольшим диаметром зажимаемой детали Ø90 и Ø110 мм соответственно.

Коробка подач обеспечивает 8 механических подач и 6 размеров метрических резьб без перестановки зубчатых колес гитары.

Традиционная наглядная компоновка станка в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течение длительного срока эксплуатации.

В сравнении с предлагаемыми на рынке малогабаритными станками — он прост в эксплуатации, надежен и долговечен.

Станок ТВ-7М отличается от токарных станков и ТВ-9 и ТВ-11 межцентровым расстоянием, РМЦ:

• ТВ-7М — РМЦ 275 мм
• ТВ-9 — РМЦ 525 мм
• ТВ-11 — РМЦ 750 мм

Общий вид токарно-винторезного станка ТВ-7М

Фото токарно-винторезного станка ТВ-7м

Фото токарно-винторезного станка ТВ-7м. Смотреть в увеличенном масштабе

Фото токарно-винторезного станка ТВ-7м

Фото токарно-винторезного станка ТВ-7м

Фото токарно-винторезного станка ТВ-7м

Расположение составных частей токарно-винторезного станка ТВ-7М

Расположение составных частей токарного станка ТВ-7М

Спецификация составных частей токарно-винторезного станка ТВ-7М

1. Станина
2. Передняя бабка
3. Задняя бабка
4. Суппорт
5. Гитара
6. Фартук
7. Коробка подач
8. Электродвигатель
9. Переключатель
10. Электрошкаф
11. Кожух защитный
12. Щитки защитные
13. Светильник
14. Экран защитный

Расположение органов управления токарно-винторезным станком ТВ-7М

Расположение органов управления токарным станком ТВ-7М

Спецификация органов управления токарно-винторезного станка ТВ-7М

1. Рукоятки установки частоты вращения шпинделя
2. Рукоятки установки частоты вращения шпинделя
3. Рукоятка изменения направления подач
4. Рукоятка установки величины подач и шага резьбы
5. Рукоятка включения ходового валика и ходового винта
6. Рукоятка ручного перемещения поперечных салазок
7. Рукоятка крепления резцовой головки
8. Рукоятка ручного перемещения верхних салазок
9. Рукоятка крепления пиноли задней бабки
10. Рукоятка крепления задней бабки к направляющим станины
11. Маховичок перемещения пиноли задней бабки
12. Кнопка включения и выключения реечной шестерни
13. Рукоятка включения гайки ходового винта
14. Рукоятка включения продольной механической подачи
15. Маховичок ручного перемещения продольной каретки
16. Кнопка аварийного отключения станка
17. Рукоятка реверсивного включения электродвигателя
18. Пакетный выключатель местного освещения
19. Пакетный выключатель сети

Схема кинематическая токарно-винторезного станка ТВ-7М

Кинематическая схема токарного станка ТВ-7М

Схема кинематическая токарно-винторезного станка ТВ-7М. Смотреть в увеличенном масштабе

Управление станком ТВ-7М

Пуск и остановка электродвигателя станка производится рукояткой 17 (см. рис. 2).

При включении рукоятки 17 вверх — вращение двигателя «Вперед», при включении вниз — вращение двигателя «Назад». В среднем положении рукоятки двигатель отключен.

В зависимости от характера выполняемых на станке работ рукоятки и рычаги управления (см. рис. 2) должны находиться в определенных положениях.

I. Положение рукояток и рычагов при работе по нарезанию резьб (механическая подача ходовым винтом):

1. На передней бабке — положение рукоятки трензеля 3 в зависимости от направления подачи суппорта (левое или правое).
2. На коробке подач — положение рукоятки 4 в зависимости от выбранной величины подачи. Рукоятка 5 «Винт — Вал» в левом положении «Винт».
3. На фартуке — рукоятка самохода 14 в нижнем выключенном положении «От себя».
4. Рукоятка включения реечной шестерни 12 — в положении «На себя».
5. Рукоятка включения маточной гайки 13 — в нижнем крайнем положении.

II. Положение рукояток и рычагов при работе с ходовым валом (механическая подача):

1. На передней бабке — положение рукоятки реверса 3 в зависимости от направления подачи суппорта (левое или правое).
2. На коробке подач — положение рукоятки 4 в зависимости от выбранной величины подачи. Рукоятка 5 «Винт—Вал» в правом положении «Вал».
3. На фартуке — рукоятка самохода 14 во включенном положении «На себя».
4. Рукоятка включения маточной гайки 13 — в верхнем положении.
5. Рукоятка включения реечной шестерни 12 — в положении «От себя».

III. Положение рукояток и рычагов при ручной продольной подаче:

1. На передней бабке — положение рукоятки трензеля 4 в среднем положении.
2. На коробке подач — положение рычага «Винт—Вал» безразлично.
3. На фартуке — рукоятка самохода в выключенном положении. Рычаг маточной гайки в верхнем положении.

IV. Положение рукояток управления для получений необходимых режимов резания согласно рис. 12.

Механика токарно-винторезного станка ТВ-7М

Механика токарно-винторезного станка ТВ-7М

Конструкция токарно-винторезного станка ТВ-7М

Станина токарно-винторезного станка ТВ-7М — литая, чугунная, коробчатой формы с окнами. Имеет две призматические и две плоские направляющие.

Передняя призматическая и задняя плоская направляющие служат для перемещения суппорта, а задняя призматическая и передняя плоская направляющие служат для перемещения задней бабки.

Передняя бабка токарно-винторезного станка ТВ-7м

Передняя бабка токарно-винторезного станка тв-7м

Чертеж передней бабки токарного станка ТВ-7М

Чертеж передней бабки токарного станка ТВ-7М. Смотреть в увеличенном масштабе

Передняя бабка служит для закрепления или поддержания обрабатываемой детали и сообщения ей вращательного движения.

Передняя бабка крепится на левой части станины. В станке модели ТВ-7М передняя бабка является и коробкой скоростей, поэтому в дальнейшем будет применяться этот термин.

Вращение на входной вал 2 коробки скоростей передается от электродвигателя клиноременной передачей через шкив 1.

С входного вала 2 на вал 3 вращение передается зубчатой парой с внутренним зацеплением 4 и 5.

На валу 3 неподвижно закреплены шестерня 6 и блок-шестерня 7.

На валу 8 находятся блок-шестерни 9 и 10, которые перемещаются по шлицам вала при помощи рукояток 1 и 2 (рис. 2). Рукоятка 1 имеет три фиксированных положения, получаемые поворотом вправо и влево.

Рукоятка 2 имеет два положения.

Тройная блочная шестерня 9 имеет возможность находиться в зацеплении с шестерней 6 и блок-шестерней 7 и тем самым передавать, вращение валу 8 (три различные скорости).

Вращение с вала 8 на шпиндель 12 передается через блочные шестерни 10 и 11.

Таким образом, шпиндель имеет 6 ступеней скоростей (см. табл. 5) от 60 до 975 об/мин.

Шпиндель передаст вращение обрабатываемой детали при помощи трехкулачкового патрона или планшайбы с поводком, которые навинчиваются на его резьбовую часть. При обработке деталей в центрах, в шпиндель вставляется центр.

Движение подач суппорта заимствуется от шпинделя. Вал 13 получает вращение через шестерни 14—15. С вала 13 движение передается шестерне гитары — 17.

В передней бабке смонтировано устройство, позволяющее изменять направление перемещения суппорта — реверсировать подачу. Реверсирование вращения производится перемещением шестерни 15 в левое и правое крайние положения рукояткой 3.

При левом крайнем положении шестерня 15 получит прямое вращение непосредственно от блока шестерен 14, расположенного на шпинделе.

При правом крайнем положении шестерня 15 получит обратное вращение через паразитную шестерню 16, которая находится в постоянном зацеплении со второй ступенью блока шестерен 14.

На лицевой стороне корпуса передней бабки расположен маслоуказатель 18. С обратной стороны имеется пробка 19 для слива масла.

Гитара токарно-винторезного станка ТВ-7М

Гитара (рис. 5) служит для передачи вращения от шпинделя передней бабки коробке подач.

В узел гитары входит кронштейн 6, запрессованные в него две оси 5, на которых свободно вращаются шестерни.

Вращение с шестерни 1 сидящей на выходном валу передней бабки, передается на сменную шестерню, а затем через шестерни 2—3—4 передается на входной вал коробки подач.

Коробка подач токарно-винторезного станка ТВ-7М

Движение от шпинделя передней бабки станка через передаточный механизм (гитару) передается валу 1 коробки подач (рис. 6).

При повороте рукоятки 4 (рис. 2), которая имеет три фиксированных положения, блок-шестерня 6 перемещается по шлицам вала 5 и ее венцы поочередно входят в зацепление с шестернями 2, 3, 4, неподвижно сидящими на валу 1 (рис. 6).

Это дает возможность вместе со сменными шестернями гитары получить метрическую резьбу с шагом 0,8; 1,0; 1,25; 1,5; 2,0; 2,5 мм и продольную механическую подачу суппорта 0,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32 мм/об.

Фартук

С помощью фартука (рис. 7) можно производить механическую продольную подачу суппорта от ходового валика и от ходового винта, а также ручную продольную подачу.

Ручная подача осуществляется вращением маховика 1, насаженного на вал-шестерню 4, входящего в зацепление с шестерней 3, сидящей на валике реечной шестерни 2.

Реечная шестерня входит в зацепление с зубчатой рейкой, жестко прикрепленной к станине. Механическая подача от ходового валика 10 осуществляется червяком 5, связанным с валиком скользящей шпонкой. Червяк приводит во вращение червячную шестерню 11 и далее через кулачковую муфту и шестерни 13, 3 вращение передается на реечную шестерню. Для включения механической подачи надо рукоятку 6 повернуть на себя, при этом включается кулачковая муфта.

Суппорт токарно-винторезного станка ТВ-7М

Суппорт (рис. 8) предназначен для закрепления и перемещения резца. Суппорт имеет четыре салазки.

Салазка 1 перемещается в продольном направлении по направляющим станины.

Салазка 2 перемешается по поперечным направляющим салазки 1 и служит для поперечного перемещения резца.

Салазка 4, несущая четырехпозиционную резцовую головку, имеет только продольное перемещение по направляющим салазки 3, которая имеет возможность поворачиваться на 40° от среднего положения в ту или иную сторону.

Поперечное перемещение салазки 2 по направляющим нижней салазки 1 производится винтом 6 и гайкой 5.

Винт 6 приводится во вращение от руки рукояткой 12.

Сверху салазка 2 имеет углубление, куда входит выступ поворотной части верхнего суппорта; для закрепления поворотной части имеются 2 болта, головки которых входят в Т-образный паз салазки 2.

Верхнюю салазку 4 суппорта можно перемещать по направляющим вручную рукояткой 7, которая вращает винт 8. Направляющие станины, салазок и клиньев от продолжительной работы изнашиваются настолько, что между ними может появиться зазор.

Задняя бабка токарно-винторезного станка ТВ-7М

Задняя бабка служит для поддержания второго конца обрабатываемой детали. Корпус 1 расположен на основании 2, перемещающемся по направляющим станины станка.

В корпусе продольно переметается пиноль 3.

Пиноль имеет коническое отверстие (конус Морзе 2), в которое вставляется упорный центр или другой инструмент; сверла, развертки, патрон сверлильный и т. д. Перемещение пиноли производится маховичком 4, вращающим винт 5.

Схема электрическая токарно-винторезного станка ТВ-7М

Электрическая схема токарно-винторезного станка ТВ 7м

Система смазки

Перечень точек смазки дан в таблице 7.

Смазка основных узлов станка

Внимательное отношение к смазке станка является гарантией безотказной работы станка и его долговечности.

Для смазки станка следует применять масло индустриальное И-20 Л, ГОСТ 20799—75 и солидол Ж, ГОСТ 1033—79.

Передняя бабка

Шестерни и подшипники передней бабки смазываются разбрызгиванием масла из масляной ванны. Масло заливается при снятой верхней крышке.

Уровень масла в передней бабке должен быть на середине глазка маслоуказателя.

Коробка подач

Для смазки механизма коробки подач в верхней ее части имеется лоток для заливки масла. Из лотка масло на шестерни и трущиеся поверхности подается фитилями. Во время работы станка в корыте постоянно должно находиться небольшое количество масла.

Для слива скопившегося масла в нижней части имеется сливная пробка.

Фартук

Смазка механизма фартука осуществляется вручную через отверстие в нижней каретке суппорта.

Направляющие станины суппорта, задней бабки, ходовые винты и подшипники ходовых винтов смазываются вручную.

Для смазки ходового винта и ходового валика необходимо снять защитные щитки, установленные на корпусе фартука.

Регулирование станка ТВ-7М

Устранение осевого зазора в подшипниках передней опоры шпинделя

Устранение осевого зазора в подшипниках передней опоры шпинделя осуществляется гайкой 1, которая от самоотвинчивания стопорится винтом 2 (рис. 13).

При появлении в процессе работы станка вибрации шпинделя необходимо проверить затяжку гайки 1. Если затяжкой гайки вибрация шпинделя не устраняется, это говорит о том, что износились подшипники передней опоры шпинделя и станок требует ремонта.

Зазор в подшипниках передней опоры шпинделя устраняется шлифовкой торцов компенсационного кольца 3.

Натяжение ремня

Для продления срока службы клиноременной передачи и более полного использования электродвигателя по мощности необходимо следить за натяжением ремня и своевременно подтягивать его.

Для натяжения ремня (1) (рис. 14) клиноременной передачи от электродвигателя (2) к передней бабке необходимо создать натяг ремня винтом 3.

Уход за станком

Переключение рукояток изменения чисел оборотов и реверса подач передней бабки, а также рукояток коробки подач необходимо производить при выключенном двигателе после полной остановки станка. В случае если необходимая пара шестерен или зубчатая муфта не включились, необходимо, взявшись рукой за патрон, провернуть шпиндель и ввести шестерни или муфту в зацепление (при выключенном электродвигателе).

При переключении передач в период неполной остановки шпинделя происходят резкие удары зубчатых муфт и шестерен, вследствие чего они быстро изнашиваются и приходят в негодность.

Перед тем как навернуть патрон на шпиндель, нужно тщательно прочистить резьбу на шпинделе и в патроне.

Загрязнение резьбы вызывает заедание патрона на шпинделе и может вывести шпиндель из строя.

Необходимо тщательно следить за состоянием сальников суппорта, так как со временем в них скапливается мелкая стружка, которая может вызвать задиры на направляющих станины. Сальники необходимо промывать керосином.

За направляющими станины требуется весьма тщательный уход. Ни в коем случае не следует допускать, чтобы при движении суппорта на направляющих оставался грязный след. Слой масла на направляющих станины при движении суппорта должен быть всегда чистым.

При появлении грязного следа нужно немедленно тщательно промыть керосином направляющие.

Грязный след образуется мельчайшими частицами металла, которые попадают между трущимися поверхностями суппорта и станины и при движении суппорта образуют царапины на направляющих.

Особое внимание необходимо обращать на то, чтобы не перегружать станок. У перегруженного станка во время работы наблюдается повышенный шум, происходит пробуксовывание ремня, перегревание подшипников шпинделя и перегревание электродвигателя.

Пиноль при проточке деталей в центрах следует выдвигать на небольшую величину; это сохранит ее от преждевременного износа, обеспечит более прочное крепление детали.

Рекомендации по изготовлению и использованию держателей для метчиков и плашек и упоров продольного перемещения суппорта при работе на ручных подачах (см. приложение 3).

Ремонт станка

При эксплуатации станка в соответствии с требованиями и рекомендациями, изложенными в соответствующих разделах, и соблюдении рекомендуемого графика плановых ремонтных работ (см. табл. 9) его межремонтный цикл (срок работы до первого капитального ремонта) равен 7 годам при двухсменной работе.

Читайте также: Школьные токарные станки

ТВ-7М (тв7м) Станок токарно-винторезный настольный.

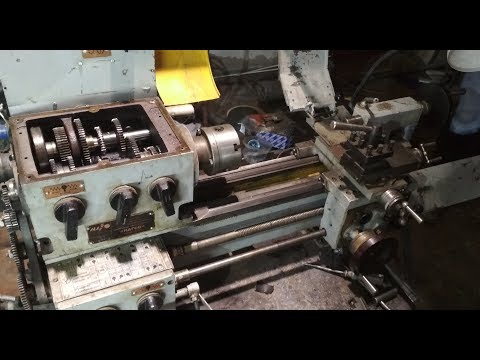

Видеоролик.

Технические характеристики станка ТВ-7М

* Токарно-винторезный станок ТВ-11 заводом больше не выпускается

Наименование параметра	ТВ-7М	ТВ-9	ТВ-11*
Основные параметры станка
Класс точности	Н	Н	Н
Наибольший диаметр заготовки над станиной, мм	220	220	240
Наибольший диаметр заготовки над суппортом, мм	100	100	110
Высота центров над плоскими направляющими станины, мм	120	120	130
Наибольшая длина заготовки в центрах (РМЦ), мм	275	525	750
Наибольшая длина заготовки в патроне, мм	250	500
Наибольшая высота держателя резца, мм	16 х 16	16 х 16	16 х 16
Наибольшая масса обрабатываемой заготовки, кг	5	10
Шпиндель
Резьбовой конец шпинделя, мм	М45 х 4,5	М45 х 4,5	М45 х 4,5
Диаметр стандартного патрона, мм	125	125	125
Диаметр сквозного отверстия в шпинделе, мм	18	18	18
Конус Морзе шпинделя	№3	№3	№3
Число ступеней частот прямого вращения шпинделя	6	6	б/с
Частота прямого вращения шпинделя, об/мин	60, 105, 185, 315, 555, 975	60, 105, 185, 315, 555, 975	40. .2000
Торможение шпинделя	нет	нет
Блокировка рукояток	нет	нет
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм
Перемещение суппорта продольное на одно деление лимба, мм	0,25	0,25	0,25
Наибольшее поперечное перемещение суппорта, мм
Перемещение суппорта поперечное на одно деление лимба, мм	0,025	0,025	0,025
Наибольшее перемещение верхних (резцовых) салазок, мм	85	85	85
Перемещение резцовых салазок на одно деление лимба, мм	0,025	0,025	0,025
Угол поворота резцовых салазок, град	±40°	±40°	±40°
Число ступеней продольных подач суппорта	6	6
Пределы продольных рабочих подач суппорта, мм/об	0,1; 0,12; 0,16; 0,20; 0,24; 0,32	0,1; 0,12; 0,16; 0,20; 0,24; 0,32	0,04. .0,31
Пределы рабочих поперечных подач суппорта, мм/об	нет	нет	нет
Количество нарезаемых резьб метрических	6	6
Пределы шагов нарезаемых резьб метрических, мм	0,8; 1,0; 1,25; 1,5; 2,0; 2,5	0,8; 1,0; 1,25; 1,5; 2,0; 2,5	0,8..2,5
Пределы шагов нарезаемых резьб дюймовых	нет	нет	нет
Пределы шагов нарезаемых резьб модульных	нет	нет	нет
Пределы шагов нарезаемых резьб питчевых	нет	нет	нет
Задняя бабка
Конус Морзе задней бабки	№2	№2	№2
Наибольшее перемещение пиноли, мм	65	65	65
Электрооборудование
Электродвигатель главного привода, кВт	0,75	1,1 / 380	1,1 / 380
Габариты и масса станка
Габариты станка (длина ширина высота), мм	1120 х 640 х 680	1405 х 620 х 730	1600 х 650 х 690
Масса станка, кг	220	230	245

Список литературы:

1. Станок токарно-винторезный (учебный) ТВ-7М. Паспорт, 1993
2. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
3. Батов В.П. Токарные станки, 1978
4. Белецкий Д.Г. Справочник токаря-универсала, 1987
5. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
6. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
7. Локтева С.Е. Станки с программным управлением, 1986
8. Модзелевский А. А., и др. Токарные станки, 1973
9. Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
10. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
11. Тепинкичиев В.К. Металлорежущие станки, 1973
12. Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Настольный токарный станок ТВ-7М — цена, отзывы, характеристики с фото, инструкция, видео

Настольный токарный станок ТВ-7М (ТВ7М) предназначен для механической обработки изделий из металлов, древесины и пластмасс.

Виды работ, производимых на станке ТВ-7М

• проточка и расточка цилиндрических и конических поверхностей
• сверление
• отрезка
• нарезка резьбы
• подрезка торцов

Токарные станки ТВ-7М, ТВ-9, ТВ-9У, ТВ-11 обеспечивает высокое качество обработанных поверхностей по форме и шероховатости. При обработке материала сталь 45 с использованием алмазных резцов при проведении отделочных операций достигается шероховатость поверхности Ra не более 0.2 мкм (для класса П).

Рациональная компоновка станков ТВ-7М, ТВ-9, ТВ-9У, ТВ-11, высокая надежность узлов, оптимальное расположение органов управления делают их удобными в эксплуатации и обслуживании.

В опорах шпинделя станков ТВ-7М, ТВ-9, ТВ-9У, ТВ-11 установлены прецизионные радиально-упорные шарикоподшипники, что в сочетании с жесткой конструкцией основных узлов обеспечивает высокую точность обработки. Станки комплектуются различными принадлежностями и приспособлениями, позволяющими расширить их технологические возможности. Изготавливаются классов точности Н и П.

По желанию заказчика, ТВ-11 может быть укомплекктован приводом с бесступенчатой регулировкой оборотов шпинделя, а также подставкой.

Характеристика	Значение
Наибольший диаметр заготовки, устанавливаемый:
— над станиной, мм	220
— над суппортом, мм	100
Наибольшая длина обрабатываемого изделия, мм	275
Наибольшая длина обрабатываемого изделия в патроне, мм	250
Диаметр сквозного отверстия в шпинделе, мм	18
Центр в шпинделе, Морзе	3
Значение шага обрабатываемых метрических резьб, мм	0,8; 1. 0; 1.25; 1.5; 2.0; 2,5
Число ступеней частот вращения шпинделя	6
Пределы частот вращения шпинделя, мин -1 об/мин	60/105/185/315/555/975
Электродвигатель, кВт/В	0,75/380
Значение продольных рабочих подач суппорта, мм/об	0,1 ÷ 0,32
Перемещение на одно деление лимба, мм
— продольное	0,25
— поперечное	0,025
Центр пиноли в задней бабке Морзе	2
Значение продольных рабочих подач суппорта, мм	0,1; 0,12; 0,16; 0,20; 0,24; 0,32
Наибольшее сечение державки резца, мм
— ширина	16
— высота	16
Центр пиноли в задней бабки, Морзе	2
Габаритные размеры станка, мм, не более	1144х585х735
Масса станка, кг, не более	210±5%

Масса брутто: 235 кг.
Габариты в упаковке ДхШхВ, мм: 1281x655x823

Настольный токарный станок ТВ-7М с доставкой в г. Москва: подробные условия и стоимость

Mann & Machine (TV Series 1992)

Episode guide

• Cast & crew
• User reviews

IMDbPro

• TV Series
• 19921992
• 1h

IMDb RATING

7.5/10

325

ВАША ОЦЕНКА

ActionCrimeSci-Fi

В ближайшем будущем полицейский Бобби Манн объединяется со сладострастным партнером-роботом, сержантом. Ева Эдисон. Он дерзкий, остроумный индивидуалист; она серьезна, наивна, придерживается правил и имеет тенденцию принимать вещи … Читать все В ближайшем будущем полицейский Бобби Манн объединяется со сладострастным партнером-роботом, сержантом. Ева Эдисон. Он дерзкий, остроумный индивидуалист; она серьезна, наивна, строга и склонна воспринимать вещи буквально. В этом часовом сериале два детектива учатся друг у друга, пока… Читать всеВ ближайшем будущем полицейский Бобби Манн объединяется с чувственным напарником-роботом, сержантом. Ева Эдисон. Он дерзкий, остроумный индивидуалист; она серьезна, наивна, строга и склонна воспринимать вещи буквально. В этом часовом сериале два детектива учатся друг у друга, раскрывая множество преступлений.

IMDb RATING

7.5/10

325

YOUR RATING

• Creators
  • Robert De Laurentiis
  • Dick Wolf
• Stars
  • David Andrews
  • Yancy Butler
  • S. Epatha Merkerson

• Создатели
  • Роберт Де Лаурентис
  • Дик Вульф
• Звезды
  • Дэвид Эндрюс
  • Янси Мерк Батлер
  • .0004

Episodes9

Browse episodes

TopTop-rated

1 Season

1992

Photos19

Top cast

David Andrews

• Дет. Бобби Манн

Янси Батлер

• Сержант. Ева Эдисон

С. Эпата Меркерсон

• Капитан Маргарет Клагхорн

Christine Belford

Beth Toussaint

• Anna Ruggiero

Melora Hardin

• Louise Trotsky

Kristin Davis

John Hawkes

• Tommy Chartraw

Linda Emond

• Monica Barker

Tobin Белл

• Ричардс

Кертис Армстронг

• Эрик Истон

Дайан Бейкер

• Делорес Петерсон

William Sanderson

• Dr. William Unzer

Samantha Eggar

• Dr. Anna Kapler

John Diehl

• Concierge

Mitchell Ryan

• Bennet Tyler

Lee Arenberg

• Марк Камински

Майк Хагерти

• Метрмен

• Создатели
  • Роберт Де Лаурентис
  • Дик Вульф
• All cast & crew
• Production, box office & more at IMDbPro

More like this

Witchblade

South Beach

Super Force

The Phoenix

Witchblade

Players

Strange World

The Hit List

Преступление и наказание

Добро пожаловать в Paradox

Mercy Point

Time Trax

Сюжетная линия

Отзывы пользователей8

Обзор

Избранный обзор

Женщина-Бо-Коп

Янси Батлер в роли бионической женщины? Звезда Switchblade сыграла женщину-робота из будущего, которая отбивалась от плохих парней. .. «Манн и машина» — это шоу-филлер, которое длилось всего около 9 серий. Я помню, как был очень взволнован предстоящим шоу (поскольку я ЛЮБИЛ бионическую женщину), но это просто не соответствовало действительности. На самом деле вчера (1 марта 2004 года) я наткнулся на пилотный эпизод, который я записал еще в 1992 … после просмотра (12 лет спустя) я вижу много популярного шоу «Шпионка» и фильма «Лора Крофт», смешанных в нем. Тем не менее, это было не очень хорошее шоу, но, возможно, в 2016 году (через 12 лет) я посмотрю снова и попробую еще раз! На данный момент я дам ему 5 из 10.

Полезно • 7

16

• Appleasylum
• 2 марта 2004 г.

Подробная информация

• Дата выпуска
  • Апрель 5, 1992 (Соединенные Штаты))
• Страна Происхождения
  • Соединенные Штаты
• Язык
  • Английский
• также известен как
  • L. A. Machine
• Место для съемок
  • . Телевидение
  • Wolf Films
• См. другие кредиты компании на IMDbPro

Технические характеристики

• Время работы

  1 час

• Color
• Sound Mix
  • Stereo
• Сторонние соотношения
  • 1,33: 1

Связанные новости

Внесение на эту страницу

Предложите EDIT OR ADIT

.

Внесение на эту страницу

Предложите EDIT OR ADIT

. Каков план сюжета на английском языке для Mann & Machine (1992)?

Ответить

Еще для изучения

Недавно просмотренные

У вас нет недавно просмотренных страниц

Apple Fitness+ — Apple

Найдите его в приложении «Фитнес» на
iPhone, iPad и Apple TV.

Фитнес для

всех желающих.

Теперь все, что вам нужно,

, это iPhone.

Попробуйте бесплатно*

Приглашаем всех желающих в Apple Fitness+. Теперь все, что вам нужно, — это iPhone, чтобы подписаться и получить доступ к тысячам видео- и аудиотренировок — от HIIT до йоги. И управляемые медитации. Продвигайтесь дальше с персонализированными показателями от Apple Watch. Найдите его в приложении «Фитнес» на iPhone, iPad или Apple TV.

3 месяца бесплатно

Купите iPhone, Apple Watch, iPad или Apple TV, и Apple Fitness+ бесплатно в течение 3 месяцев для новых подписчиков. Затем 9,99 долларов в месяц или 79,99 долларов в год. ¹ Поделитесь Apple Fitness+ с пятью членами семьи. ²

Купить сейчас

1 месяц бесплатно

Новые подписчики получают 1 месяц бесплатно, а затем платят 9,99 долларов США в месяц или 79,99 долларов США в год.* Делитесь Apple Fitness+ с пятью членами семьи. ²

Попробуйте бесплатно

Тренировки и медитации

на ваш вкус.

От ВИИТ до йоги — каждый найдет что-то для себя. Выбирайте из 11 различных типов тренировок, медитаций на определенные темы, таких как спокойствие и сосредоточенность, а также прогулки и пробежки с аудиогидом — каждый с идеальным музыкальным плейлистом.

Сила

Внимательность
Восстановление

Пилатес

Беговая дорожка
Бег

Велоспорт

Гребля

Медитация

Всегда что-то новое.

Только для вас.

Fitness+ располагает самой большой в мире библиотекой материалов для фитнеса и велнеса в формате 4K Ultra HD. Каждую неделю добавляются новые тренировки и медитации, от 5 до 45 минут. Легко сохранять мотивацию, когда всегда есть что-то свежее.

ВИИТ с Аней

Латинские грувы | 20 минут

Медитация с Джонель

Спокойствие | 5 минут

Время бежать

Рим

Йога с Молли

Холодные флюиды | 20 минут

Езда на велосипеде с Ty

Возвращение к прошлому | 30 минут

Сила с Сэмом

Возврат Хиты | 30 минут

Беговая дорожка со Скоттом

Возврат к прошлому | 30 минут

Время идти

Челси Хэндлер

Куда угодно. В любое время вы хотите.

Тренируйтесь или медитируйте где и когда хотите, например, в гостиной, гостиничном номере, парке или тренажерном зале. В помещении или на открытом воздухе. С оборудованием или без. Любое пространство легко превратить в современную студию.

Для каждого уровня.

На каждой тренировке.

Fitness+ встретит вас, где бы вы ни находились в своем путешествии по фитнесу, от новичка до продвинутого. Каждая тренировка имеет модификации, соответствующие вашему уровню. Найдите время, чтобы научиться или подняться на ступеньку выше — все зависит от вас.

Получить с

программ.
Завоевать
Коллекции.

Завершите программу, предназначенную для определенного периода жизни.
Или выберите коллекцию из библиотеки Fitness+
, чтобы помочь вам достичь цели. Наши Программы и Коллекции
созданы для прогресса.

30 -дневная базовая задача

Тренировки для начинающих

более сильные руки,
сундук и обратно
за 21 день

Тренировки для пожилых людей

Ведовать для лучшего сна

для новичков

Устойчиво и растяжение. Ваша
Спина и бедра

ВИИТ и сила с Жанетт Дженкинс

Теперь все, что вам нужно, это iPhone.

Всего лишь с iPhone вы можете подписаться и получить доступ к более чем 3000 тренировок и медитаций. Сохраняйте мотивацию благодаря инструктажу на экране, таймерам и подсказкам тренера во время тренировки. И отслеживайте свои ежедневные цели в фитнесе с помощью кольца Move.

Продвигайтесь дальше с Apple Watch.

Просматривайте на экране персонализированные показатели в режиме реального времени, такие как частота сердечных сокращений, полоса записи и все три кольца активности. И испытайте свободу прогулок, пробежек и медитаций с аудиогидом, используя только часы и наушники Bluetooth.

Вся мотивация

, которая вам нужна.

Тренеры Fitness+ приветствуют людей, выбранных как за их невероятный опыт, так и за их дружелюбный подход. Они не просто создают свои собственные программы, они также появляются в видео друг друга и работают с экспертами Apple Music над созданием мотивирующих плейлистов. Это настоящее сотрудничество, которое поднимает настроение всей команде.

3 месяца бесплатно

Купите iPhone, Apple Watch, iPad или Apple TV, и Apple Fitness+ станет бесплатным в течение 3 месяцев для новых подписчиков. Затем $90,99 в месяц или 79,99 долларов в год. ¹ Поделитесь Apple Fitness+ с пятью членами семьи. ²

Купить сейчас

1 месяц бесплатно

Новые подписчики получают 1 месяц бесплатно, а затем платят 9,99 долларов США в месяц или 79,99 долларов США в год.* Делитесь Apple Fitness+ с пятью членами семьи. ²

Попробуйте бесплатно

Apple One

Включите Apple Fitness+ в пакет с пятью другими отличными услугами по одной низкой ежемесячной цене. И наслаждайтесь больше за меньшие деньги.

Узнать большеПопробовать Apple One бесплатно ³

Совместимость с Apple Fitness+.

Для подписки на Apple Fitness+ все, что вам нужно, — это iPhone 8 или более поздней версии с iOS 16.1 или более поздней версии или Apple Watch Series 3 или более поздней версии с watchOS 7.2 или более поздней версии в паре с iPhone 6s или более поздней версии с iOS 14. 3 или более поздней версии.

Вы также можете получить доступ к Apple Fitness+ со своего Apple TV с tvOS 14.3 или более поздней версии и iPad с iPadOS 14.3 или более поздней версии.

Чтобы получить новейшие функции, убедитесь, что на ваших устройствах установлена ​​последняя версия программного обеспечения.

iPhone

Apple TV

Apple Watch

Вопросы? Ответы.

• Apple Fitness+ – это фитнес-услуга, доступная только в Apple. Вы можете выбирать из каталога видео- и аудиотренировок и медитаций под руководством опытных тренеров, которые также помогают составлять музыкальные плейлисты для еще большей мотивации.

• Все, что вам нужно, это iPhone 8 или более поздней версии, чтобы подписаться на Apple Fitness+. Вы также можете подписаться на Apple Watch Series 3 или новее в паре с iPhone 6s или новее. Чтобы получить новейшие функции, убедитесь, что на ваших устройствах установлена ​​последняя версия программного обеспечения.

• С iPhone вы можете получить отличные впечатления от Fitness+ с экранными тренировками, таймерами и вызовами тренера, а также отслеживать предполагаемый прогресс кольца Move. С Apple Watch вы также получаете на экране персонализированные показатели в режиме реального времени, такие как частота сердечных сокращений и сожженные калории, на каждой тренировке. И вы можете отслеживать ход всех трех колец активности на экране и видеть празднования, когда вы их закрываете.

• Apple Fitness+ находится на центральной вкладке приложения «Фитнес» на iPhone. Для Apple Watch аудиотренировки Fitness+ можно найти в приложении «Тренировки», а аудиомедитации Fitness+ — в приложении Mindfulness. Для iPad пользователи iPhone или Apple Watch могут загрузить приложение Fitness из App Store. Приложение «Фитнес» также доступно на Apple TV.

• Да. Fitness+ создан для всех, от новичков до продвинутых, с модификациями для повышения или понижения уровня интенсивности на каждой тренировке. Вы выбираете тип тренировки, время и тренера — все зависит только от вас. Также существует программа под названием «Тренировки для начинающих» для всех, кто хочет изучить основы.

• Гантели

  • Резиновые шестигранные гантели Rogue

  Велосипеды для помещений

  • Классический велотренажер Schwinn IC
  • Велосипед Schwinn с питанием от сети переменного тока

  Гребцы

  • Тренажер Life Fitness Row HX

  Беговые дорожки

  • Technogym MyRun
  • Technogym Skillrun

  Блоки для йоги

  • Пробковый блок для йоги Manduka

  Коврики для йоги

  • Коврик для йоги Manduka PRO

• Это зависит от выбранной вами тренировки. Хотя для большинства из них не требуется никакого оборудования, для некоторых вам могут понадобиться такие вещи, как гантели, коврик для йоги, велотренажер, гребной тренажер или беговая дорожка. Другое полезное оборудование может включать в себя подставки для iPhone, блоки для йоги, эспандеры, подушку или коврик для медитации. Вы можете использовать оборудование любой марки дома или в тренажерном зале.

• подставки для iPhone

  • Регулируемая подставка Elevation Lab GoStand для iPhone
  • Складная алюминиевая подставка Satechi

• С watchOS 7.3 или новее и iOS 14.5 или новее пользователи Fitness+ могут передавать аудио и видео с тренировок Fitness+ на телевизоры и устройства с поддержкой Airplay 2. В watchOS 9 и iOS 16 для телевизоров и устройств с поддержкой Airplay 2 стала доступна возможность просмотра таких показателей, как таймеры, вызовы тренера, частота сердечных сокращений, празднование кольца активности и положение панели записи. Совместимые устройства будут доступны позже.

• Как и все продукты и услуги Apple, мы разработали Apple Fitness+ с учетом конфиденциальности и предоставления вам контроля над вашей информацией.
