Фиксаторы и пластиковые подставки для арматуры © Геостарт

Рубрика:

Строительные материалы

Фиксаторы для арматуры — специальные высокопрочные подставки, изготовленные преимущественно из полимерных материалов.

Применяются при изготовлении бетонных конструкций, позволяют предотвратить смещение бетона при наполнении опалубок свежим раствором.

Фиксаторы для арматуры

Изделия бывают двух видов:

• Фиксаторы плит перекрытий;
• Фиксаторы стеновых панелей.

Описание конструкции

Продукция обладает рядом преимуществ:

• Устойчивость к перепадам температуры, что дает возможность использовать в различных климатических условиях;
• В производственном процессе соблюдаются все технические условия;
• Габариты и толщина стенок каждой детали обладают стандартными размерами и соответствуют строительным нормам;
• Срок эксплуатации не ограничивается;
• Изготовление с экологически чистых материалов.

Чтобы в самостоятельном порядке выбрать фиксаторы, следует знать:

1. Толщину защитного слоя (расстояние от арматуры до соответствующих граней сооружения). Такую информацию можно найти в техническом задании или проекте.
2. Диаметр прутьев арматуры.
3. В зависимости от подготовленности поверхностей может понадобиться пластиковая подставка под арматуру (основание). Это нужно для монтажа на сыпучих поверхностях либо в качестве части гидроизоляционного шара.
4. Площадь слоя бетона. Данную величину необходимо знать, чтобы рассчитать требуемое количество изделий на объект.

Фиксаторы для плит перекрытий

Фиксатор арматуры «Стульчик» . Отличается высокой прочностью и устойчивостью. С его помощью можно надежно зафиксировать четыре слоя защиты, толщина которых от 25 до 10 мм. Области применения: плиты перекрытий, обмостки и полы, бетонные подготовки. При использовании прочных стульчиков для арматуры на 1 кв. м. понадобится не более 5 штук. Также важно учесть, на что будет производиться укладка, ведь сетка немного провисает, уменьшая прочность.

Опора «Стульчик» с фиксатором . Применяют преимущественно для армирования полов и фундаментов. Такие дистанциры оснащаются:

• Ребрами жесткости — чтобы выдержать значительный вес арматуры;
• Мембраной жесткости, которая придает устойчивость;
• «Усами» — для закрепления самой опоры.

Фиксатор «Кубик» . Толщина его стенок составляет 2,6 мм. Применяют при обустройстве защитного слоя в монолитных горизонтальных конструкциях. Обеспечивает защитные слои 35, 40, 45, 50 мм.

Опора «Цоколь» прибавляет кубику 35−50 мм еще 20 мм. С ее помощью можно обустроить шары защиты 55, 60, 65, 70 миллиметров.

Фиксатор «Стульчик» усиленный . Обеспечение защитных шаров 40 и 50 мм. Данную деталь усиливают ребра и мембрана жесткости. Толщина стенок — 3 мм. На нем можно разместить арматуру, толщина которой не превышает 40 мм.

Добор под стульчики . Позволит создать слой толщиной 90, 100 мм и так далее (каждый следующий шаг 10мм). Повышает удобность проведения двойного армирования.

Подставки под сыпучие поверхности и для гидроизоляции. Основание (подложка) для деталей различных защитных шаров, подставка под арматуру пластиковая позволяет предотвращать повреждения (разрывы) гидроизоляции впоследствии трения ножками, не допускает погружений изделий в сыпучие основания.

Фиксатор «Стойка». Одна из первых отечественных разработок в отрасли строительства монолитных сооружений. Самое главное достоинство — невысокая стоимость для слоев 30 и 35 мм. Небольшой диаметр снизил устойчивость детали, она плохо переносит боковые нагрузки. Плоские «пятки» ножек незначительно уменьшают проблему. При использовании арматуры с незначительным диаметром недостатков не обнаружено.

Опора «Планка». Образует з/с толщиной 15 мм для арматуры с диаметром не более 30 мм. Удобно укладывается под арматурные сетки с созданием защиты 30 мм.

Фиксаторы для стеновых панелей

«Звездочка» з/с 25 мм . Один из незаменимых компонентов панелей стен. Отлично держится в летнюю жару и довольно пластичный в холодное время года.

«Звездочка» з/с 30 мм . Отвечает за углубление арматурных каркасов в вертикальных конструкциях до 30 мм. Главные особенности:

• Асимметрия изделий сделала их защитные свойства одинаковыми по всему периметру;
• При возведении фундаментов или цокольных частей зданий, в которых присутствует гидроизоляция, П-образные лепестки предотвращают возможные повреждения изоляционного шара;
• Лепестки дополнительно усиливаются ребрами, что позволяет выдерживать значительные нагрузки.

«Звездочка» з/с 50 миллиметров . Данные изделия — самые большие в линейке известных деталей для создания защиты панелей стен и колонн. Также они применяются при сооружении ленточных фундаментов построек.

Все детали запатентованы, прошли целый ряд испытаний, подтверждающих их прочность, надежность и долговечность.

Геодезические измерения: виды, классификация и характеристики.

Пример заполнения страницы журнала измерения направлений

Геодезические сети, классификация и способы их развития

Калькулятор расчета
цен на кадастровые
работы

Расчитать

Защитный слой бетона для арматуры в фундаменте: выясняем необходимую толщину

Морфологический метод. Предисловие.

Наземные стереофотограмметрическая и сканерная съемки.

Фиксаторы арматуры в Воронеже — выгодные цены, доставка

Фиксаторы арматуры (пластиковые закладные, фиксаторы защитного слоя)

Помимо выбора качественных стройматериалов и оборудования, при создании монолитных конструкций важнейшим этапом также является формирование защитного слоя.

Именно поэтому придается большое значение таким простым вещам как фиксаторы. Еще не так давно их заменяли подручным строительным мусором, что не позволяло добиться хороших результатов, учитывая высокие требования к нормам их возведения монолитных конструкций.

Фиксаторы арматуры (пластиковые закладные, фиксаторы защитного слоя) применяются для фиксации защитного слоя бетона в монолитном строительстве.

 Фиксаторы для правильного расположения арматуры в будущей конструкции представляют собой расходный материал, изготовленный в виде крепежа или специальной подставки для прутьев.

Изготавливаются данные изделия из разных материалов, но наиболее часто встречаются пластик и металл.

Фиксаторы применяются при:

• создании опалубки;
• армировании фундамента;
• монолитном строительстве.

Фиксаторы опалубочного слоя арматуры нужны для недопущения соприкосновения арматуры с опалубкой. Пренебрежение такой, казалось бы, мелочью может привести к непрочности и быстрому разрушению конструкции.

Широкая номенклатура пластиковых закладных позволяет использовать их при горизонтальной или вертикальной отливке изделий любой конфигурации и сложности.

Наша компания рада предложить Вам широкий ассортимент пластиковых закладных высокого качества.В продаже пластиковые фиксаторы для создания защитного слоя:

• фиксатор-стойка/стульчик (защитный слой 10-80 мм. ),
• фиксатор-звездочка (защитный слой 15-50 мм.),
• трубка ПВХ,
• конусы,
• пробки и пр.
  Фиксаторы продаются кратно мешкам по 500/1000 шт.

Пластиковые закладные – это универсальный продукт, подходящий для различной арматуры, имеющейся на строительном рынке. С его помощью можно легко закрепить прутья в нужном положении, без ущерба качеству, существенно ускоряя при этом процесс строительства.

Так как фиксаторы остаются внутри бетонного изделия на протяжении десятков лет, основным преимуществом является устойчивость к любым воздействиям окружающей среды (температурным перепадам, и т.д.) и воздействию различных химикатов, а так же устойчивость к деформациям.

Не подвержены коррозии и могут использоваться в активной щелочной среде бетона. Немаловажное значение имеет и экологичность материала, из которого изготавливаются фиксаторы.

Классификация фиксаторов

Фиксаторы делят на вертикальные и горизонтальные. Вертикальные фиксаторы имеют вид небольшой пластмассовой трубочки или треноги с отверстиями в верхней части. Они предназначены для фиксации прутьев арматуры.

Располагают каждый фиксатор под арматурным прутом примерно на расстоянии метра друг от друга.
Горизонтальный фиксатор в виде профильных колец используется при создании вертикальных бетонных конструкций.

Фиксатор арматуры обеспечивает высокое качество железобетонной конструкции, исключая прижимание каркаса к опалубке.

Фиксатор арматуры «звездочка»

Это не менее востребован фиксатор другого вида – «звездочка», названный так за свою форму. Используют для вертикального армирования (стены, колонны).

С помощью «звёздочек» разного размера можно создать защитный слой толщиной от 15 до 50 мм. Разные по размеру элементы подходят для арматуры диаметром от 5 до 22 мм.

Для надежного крепления фиксаторов на арматурных прутьях и сварной проволоке предусмотрен специальный тип замка – защелка.

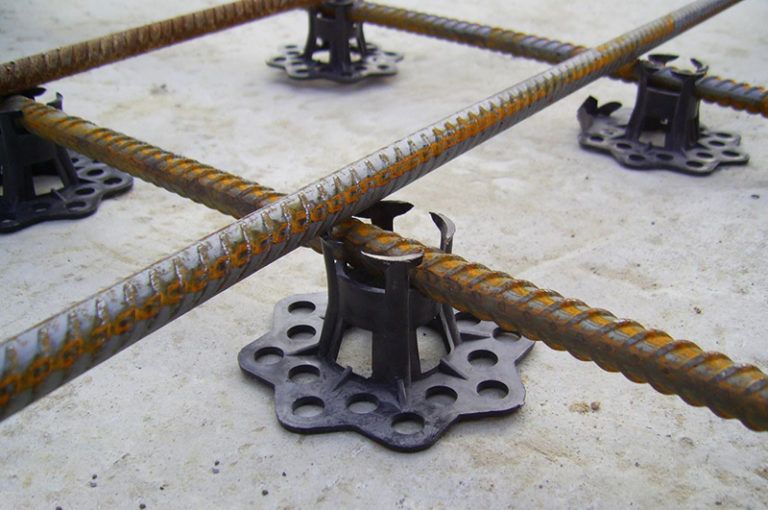

Фиксатор арматуры «стульчик»

Фиксатор «стульчик» считается наиболее популярным, являясь достаточно надежным и универсальным комплектующим материалом. Он незаменим при создании нестандартных конструкций.

С его помощью скрепляется арматура самых разных типов, при этом толщина защитного слоя может варьироваться. Применяется в основном для горизонтального армирования фундаментов, плит, перекрытий, промышленных полов .

Для обеспечения необходимого защитного слоя арматурных прутьев и проволоки сварной сетки в горизонтальной плоскости монолитных конструкций, а также при производстве ЖБИ.

Применение этого расходника дает дополнительную экономию финансов. Защитный слой получается толщиной от 15 до 35 мм, а арматура может иметь диаметр от 4 до 14 мм.

На практике основное применение фиксатор Стульчик получил для обеспечения защитного слоя сварной сетке.

В конструкции элемента предусмотрена защелка, надежно фиксирующая проволоку и арматурные прутья.

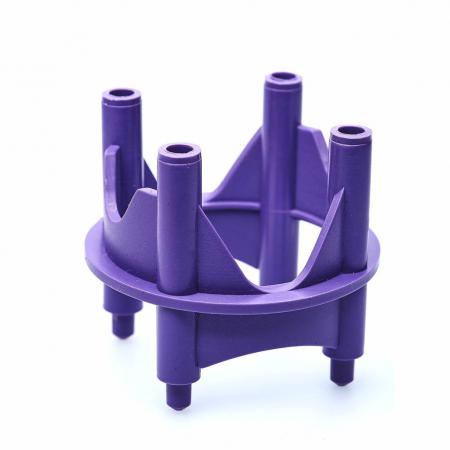

Фиксатор арматуры «стойка»

Фиксатор под арматуру “стойка” используется для создания защитного слоя в горизонтальной плоскости, предназначен для соблюдения защитного слоя в фундаментах, промышленных полах и перекрытиях.

Подходит для сочетания с арматурой диаметром до 18 мм. Толщина защитного слоя – 15-40 мм. Среди потребителей фиксатор арматуры «Стойка 10, 15, 20, 25» еще называют «перевертыш».

В конструкции пластикового элемента предусмотрены утолщенные стенки корпуса, что способствует восприятию больших нагрузок при подаче бетонной смеси под давлением.

Фиксатор арматуры «кубик» (потолочная опора)

Относится к категории универсальных фиксаторов и применяется при монтаже горизонтальных поверхностей монолитных конструкций (фундаментов, перекрытий, мостов и т.д.). Защитный слой получается толщиной от 35 до 80 мм.

А диаметр подходящей арматуры – от 4 до 32 мм. Путем поворота, либо переворачивания фиксатора под арматуру легко задается необходимая величина защитного слоя.

Фиксаторы арматуры “конус” и “пробки”

Фиксатор «конус» – это пластиковый элементы из сложного полимера, который за счет увеличения площади соприкосновения обеспечивает плотное прилегание к лицевой поверхности щита опалубки и, таким образом, предохраняет стяжной винт от прямого контакта с бетонной смесью. Фиксатор «конус» плотно фиксируется в трубке ПВХ проектной длины, определяемой толщиной стены монолитной конструкции.

Фиксатор “пробка” – заглушка соответствующего наружного диаметра предназначается для закрытия неиспользуемых технологичных отверстий универсальных щитов, препятствуя утечке бетонной смеси из формы монолитной конструкции, а также отверстий бетонной конструкции, остающихся от стяжных винтов после демонтажа опалубки.

При соответствии диаметров элемент может использоваться, как защитный колпачок для предохранения опалубочных щитов от механических повреждений арматурой.

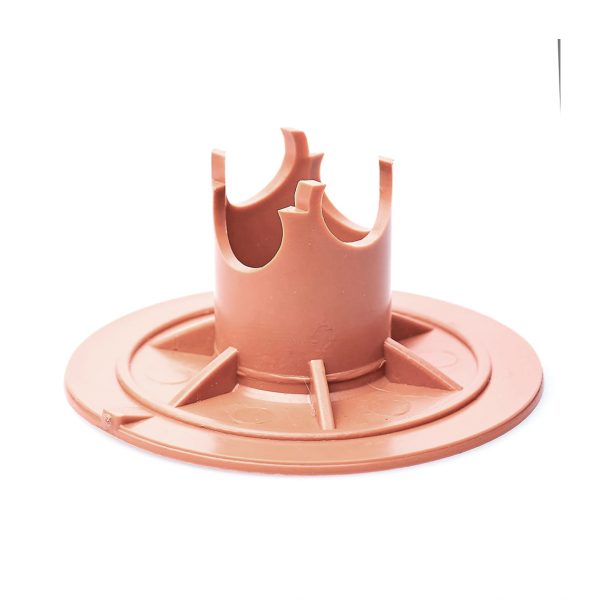

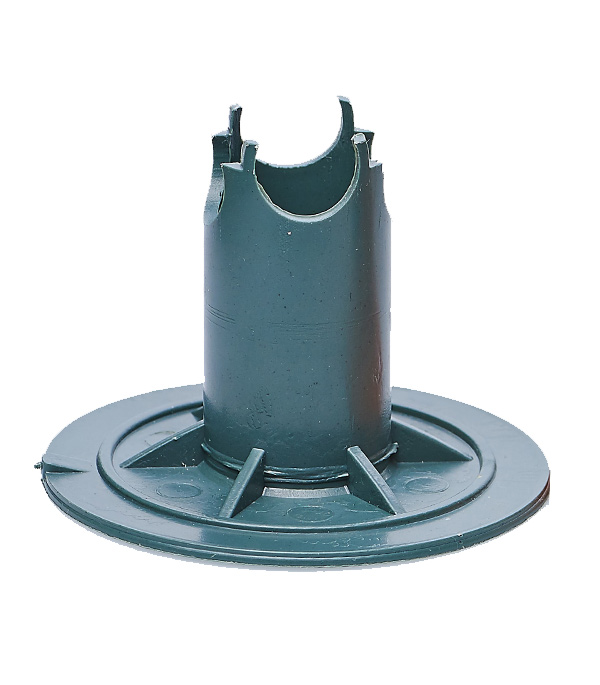

Фиксаторы арматуры для сыпучего грунта

С помощью этого типа фиксаторов Вы можете сформировать бетонную поверхность на сыпучей основе (песок, гравий, щебень), либо на гидроизоляции, или экструзии.

Особенно популярны при производстве полов. Фиксаторы используют при установке на поверхности, без использования технологической стяжки (бетонной подготовки).

Данные изделия являются монолитными (цельными) и более удобны в работе, по сравнению с использованием сборных фиксаторов, таких как фиксатор кубик + подставка, или фиксатор стульчик + основание.

Фиксатор арматуры для грунта (ФС) имеют по два защитных слоя каждый и, благодаря своей универсальности и простоте использования, пользуются заслуженной популярностью среди покупателей.

Немаловажным фактором фиксатора является очень широкий диапазон использования арматурных стержней разного диаметра.

Закажите бесплатный расчет стоимости опалубочного оборудования.
За подробной информацией обращайтесь к менеджерам ООО «РК-Строй 36».
Тел.: +7 (473) 206-52-20 или на электронную почту
[email protected]
РАССЧИТАТЬ

Глоссарий терминов по трубам и фитингам из ПВХ

Как бывшие подрядчики мы часто принимаем как должное фразы, которые мы используем для описания продуктов, которые мы продаем. За прошедшие годы мы пришли к пониманию того, что некоторые части называются по-разному в зависимости от географического положения, в котором вы находитесь. Мы составили список наиболее распространенных терминов и жаргонных терминов по трубам, ПВХ и фитингам и упростили их понять для всех. Все термины перечислены в алфавитном порядке. Найдите определение интересующего вас термина ПВХ ниже. Если вы видите что-то, что мы можем обновить и улучшить, дайте нам знать.

АБС или акрилонитрил-бутадиен-стирол представляет собой группу пластиков, изготовленных из полимеров с заданным процентным содержанием акрилонитрила.

Переходник — фитинг, соединяющий две разные трубы. Он также может соединять резьбу с трубой без резьбы.

Старение представляет собой акт воздействия окружающей среды на материалы в течение определенного периода или воздействие на материалы, которые подвергались воздействию окружающей среды в течение длительного времени.

ASTM означает Американское общество испытаний и материалов. Известный сегодня как ASTM International, он является лидером в использовании международных стандартов безопасности, качества и доверия потребителей. Существует ряд стандартов ASTM, которые применяются к трубам и фитингам из ПВХ и ХПВХ.

Нагрузка на балку — это процесс приложения определенной силы к отрезку трубы, который поддерживается в двух точках. Обычно это выражается в фунтах на расстояние между центрами опор.

Раструбный конец На одном конце труба расширяется, что позволяет вставить в нее другой кусок трубы без помощи муфты. Обычно они используются только на длинных участках прямого трубопровода.

Отвод часто используется вместо отвода, который изменяет направление трубопровода на определенное количество градусов.

Колпачок — тип упора, который проходит по внешнему диаметру трубы до колпачка.

Класс 125 — фитинг большого диаметра из ПВХ сортамента 40, который во всех отношениях подобен стандартному фитингу сортамента 40, за исключением того, что он не прошел испытания. Эти фитинги, как правило, дешевле, чем стандартные фитинги из ПВХ Sch 40, и их следует использовать там, где не требуются проверенные и утвержденные фитинги.

Прочистной – фитинг со съемным элементом, обеспечивающим доступ к сливу без демонтажа сантехнических приборов.

Компактный шаровой кран Обычно изготавливается из ПВХ и представляет собой небольшой шаровой кран с простой функцией включения/выключения. Поскольку этот клапан нельзя разобрать, его нелегко отремонтировать, и он часто является одним из самых дешевых шаровых кранов.

Конденсация представляет собой химическую реакцию, которая включает соединение молекул, в результате которого отщепляется простая молекула, такая как вода, и образуется более сложное соединение с большей молекулярной массой.

Муфта — это простой тип фитинга, который соединяет две трубы (или трубу и другой фитинг вместе) путем надевания на трубы. Некоторые муфты имеют возможность уменьшения, что позволяет соединить трубу меньшего диаметра с трубой большего диаметра (или наоборот).

ХПВХ , также известный как Хлорированный поливинилхлорид, похож на ПВХ по своей коррозионной и химической стойкости, а также по своей жесткости. Тем не менее, ХПВХ может похвастаться более высокой температурой, чем ПВХ, с максимальной рабочей температурой 200°F.

Растрескивание означает небольшие мелкие трещины на поверхности пластика или под ней.

Крестовина – фитинг, соединяющий 4 секции трубы.

Отверждение означает изменение свойств полимера до стабильного, пригодного для использования и конечного состояния за счет использования химических агентов, тепла или излучения.

Разложение — это процесс, при котором химическая структура, внешний вид или физические свойства пластика начинают ухудшаться.

Размеры Стабильность относится к способности пластиковой детали сохранять свою первоначальную форму и размеры при стандартных условиях использования.

Динамическое давление — давление при протекании воды.

DWV — это аббревиатура от Drain Waste Vent, которая представляет собой систему из ПВХ для работы без давления.

Эластичность — это свойство пластика, позволяющее ему после деформации возвращаться к своим первоначальным размерам.

Растрескивание под воздействием окружающей среды — это трещины, которые образуются, когда пластиковая деталь подвергается воздействию несовместимых химических веществ и подвергается нагрузке.

EPDM или этилен-пропилен-диеновый мономер представляет собой тип каучука, используемый для герметизации фитингов и клапанов из ПВХ.

Экструзия относится к процессу, используемому для непрерывного формирования формы путем пропускания нагревателя или ненагретого пластика через формующее отверстие.

Наполнители — это относительно инертные материалы, добавляемые к пластику для изменения его прочности, стойкости или рабочих свойств.

Фитинг используется в трубопроводных системах для соединения секций труб. Фитинги доступны в различных материалах, размерах и формах.

Проходная втулка — это фитинг, который соединяет вместе две трубы разного диаметра. Меньшая труба ввинчивается в охватываемый конец, а большая труба — в охватываемый конец.

FPT (FIPT) обозначает внутреннюю (железную) трубную резьбу. Эта резьба на внутренней кромке фитинга позволяет подключаться к MPT (конец с наружной резьбой трубы). Резьба FPT/FIPT обычно используется для систем с трубами из ПВХ и ХПВХ.

Мебельный ПВХ — это тип ПВХ, который не рассчитан на давление и используется для работы с нежидкими средами. Он обычно используется для структурных или рекреационных приложений. В отличие от стандартного ПВХ, мебельный ПВХ не имеет каких-либо маркировок или явных дефектов.

Предохранитель предназначен для соединения пластиковых деталей путем размягчения материала с помощью растворителей или тепла.

Прокладка представляет собой уплотнение, которое заполняет пространство между двумя поверхностями для предотвращения утечки.

Кольцевое напряжение — это окружное напряжение, воздействующее на стенку трубы при воздействии нагрузки внутреннего давления. Обычно это выражается в фунтах на квадратный дюйм.

Концентратор — это термин, описывающий фитинг DWV. Переходники ступицы не позволяют трубе входить в один конец фитинга.

ID обозначает внутренний диаметр и является мерой расстояния от одной внутренней стенки трубы до внутренней стенки другой стороны трубы.

Ударная вязкость — это мера способности пластиковой детали противостоять падению или удару.

Литье под давлением — это процесс, используемый для придания формы путем принудительного вдавливания нагретого пластика под давлением и в жидком состоянии в полость закрытого мода.

IPS означает размер железной трубы. Также известный как стандарт труб из ковкого чугуна или стандарт номинального размера трубы, это общий размер, используемый для труб из ПВХ.

Смазка относится к любому веществу, уменьшающему трение между движущимися твердыми поверхностями.

Модульное уплотнение представляет собой уплотнение, которое надевается на трубу для заполнения и герметизации кольцевого пространства, окружающего трубу. Эти уплотнения, обычно состоящие из звеньев, собираются и затягиваются для заполнения пространства между трубой и стеной, полом и т. д. снаружи для соединения с резьбовым концом с внутренней резьбой (FPT), который имеет внутреннюю резьбу. Фитинги из ПВХ и ХПВХ часто имеют концы MPT.

NPT является стандартом США для конической резьбы и расшифровывается как National Pipe Thread. Эти концы позволяют соединять трубы и фитинги с водонепроницаемым уплотнением.

NSF означает Национальный санитарный фонд, систему стандартов общественного здравоохранения и безопасности.

Наружный диаметр означает внешний диаметр и является общепринятым значением для труб из ПВХ и ХПВХ. При измерении поверхности трубы наружный диаметр представляет собой расстояние по прямой от одного внешнего края трубы до другого внешнего края.

Рабочая температура описывает температуру среды и окружающей среды трубопроводной системы. Рекомендуемая максимальная рабочая температура трубы из ПВХ составляет 140 градусов по Фаренгейту.

Уплотнительное кольцо используется в некоторых фитингах и клапанах из ПВХ и используется для создания водонепроницаемого соединения между двумя частями. Эта кольцеобразная прокладка находится прямо внутри клапанов и фитингов и изготовлена ​​из эластичного материала.

Pipe Dope — жаргонное название химического герметика. Этот герметик для трубной резьбы обеспечивает прочное герметичное уплотнение за счет размягчения термопластов в трубе и фитингах до тех пор, пока они не сплавятся друг с другом.

Плоский конец описывает тип конца трубы, который имеет тот же диаметр, что и остальная часть трубы. Трубы с простым концом часто противопоставляются трубам с раструбом. См. Колокольный конец.

Заглушка используется для герметизации неиспользуемого выхода фитинга.

Праймер – это растворитель, используемый для смягчения поверхностей перед нанесением цемента.

PSI (также известные как фунты на квадратный дюйм) — это общепринятая единица измерения для описания максимального давления, которое труба, фитинг или клапан могут выдерживать без сбоев.

ПВХ означает поливинилхлорид. Этот жесткий термопласт устойчив к коррозии и химическим веществам. ПВХ известен как труба для обработки сред и широко используется в коммерческих и потребительских товарах по всему миру.

Переходная муфта — это фитинг, который может соединять вместе две трубы разного диаметра.

Седло — это тип фитинга, который позволяет добавить ответвление к существующей системе трубопроводов без полной разборки системы. Эти фитинги зажимаются снаружи трубы, создавая тройниковое соединение для новой линии, которая будет добавлена ​​в систему. В верхней части этого тройника просверлено небольшое отверстие, позволяющее потоку жидкости продолжаться по всей системе.

Сантехнические фитинги — это фитинги, которые соединяют трубы системы DWV. Они предназначены для того, чтобы пропускать твердый материал без засорения.

Sch сокращение от Schedule, означающее толщину стенки отрезка трубы.

График 40 указывает толщину стенки ПВХ и обычно белого цвета. При работе над домашними проектами и поливом обычно используется Sch 40.

Шкала 80 обычно серого цвета, трубы и фитинги из ПВХ сортамента 80 имеют более толстую стенку, чем ПВХ сортамента 40. Это делает sch 80 способным выдерживать более высокие давления. ПВХ Sch 80 обычно используется в коммерческих и промышленных целях.

Накладка – см. Муфта

Муфта Этот распространенный тип конца фитинга позволяет трубам входить в фитинги, создавая соединение. Чтобы сделать это соединение прочным и водонепроницаемым, ПВХ и ХПВХ требуют сварки растворителем.

Сварка растворителем (цемент) — это процесс сплавления труб и фитингов с использованием растворителя химического умягчителя.

Втулка (Sp или Spg) обозначает тип конца фитинга для фитинга под давлением. Втулочные концы подходят к раструбным концам того же размера. Втулочные фитинги НЕ ДОЛЖНЫ использоваться для установки внутри трубы.

Статическое давление – это давление, когда вода не течет.

9Уличные колена 0008 представляют собой фитинг под углом 90°, который имеет охватываемый конец и охватываемый конец.

Трещина под напряжением — это внешняя или внутренняя трещина в пластике, вызванная растягивающими напряжениями, меньшими, чем его кратковременная механическая прочность.

Наконечник представляет собой сливной патрубок, выступающий внутрь сифона.

Тепловое расширение — это увеличение длины пластика из-за изменения температуры.

Термопласты представляют собой группу пластиков, которые могут многократно размягчаться при нагревании и затвердевать при охлаждении.

Сифон представляет собой изогнутый или V-образный участок дренажной линии, препятствующий выходу канализационных запахов.

Резьбовое — тип соединения на трубах и фитингах. Резьбовые концы представляют собой конические канавки, которые создают водонепроницаемые уплотнения. Кроме того, этот тип конца фитинга обеспечивает легкое отсоединение и не требует сварки.

True Union относится к типу клапана, состоящего из двух соединительных концов, которые откручиваются, чтобы можно было легко снять основную часть клапана для ремонта или замены трубопровода.

Муфты представляют собой фитинги, в которых для соединения двух труб используются прокладки. Эти фитинги упрощают ремонт, поскольку для отсоединения двух труб необходимо повернуть только одну трубу.

Viton является торговой маркой FKM и торговой маркой DuPoint. Это высокоэффективный фторэластомер, и эта синтетическая резиновая смесь часто используется в уплотнительных кольцах и прокладках. Уплотнительные кольца Viton известны своей долговечностью при высоких температурах, воздействиях окружающей среды и контакте с химическими веществами.

Линия сварки (Линия соединения) — это метка на формованной пластиковой детали, образованная соединением двух или более потоков пластика, стекающих вместе.

Рабочее давление обычно указывается в фунтах на квадратный дюйм (фунты на квадратный дюйм), а рабочее давление — это рабочее давление на трубу, фитинг или клапан. Он показывает, при каком давлении труба может работать с безопасным запасом без отказа.

Звездочка — это фитинг с тремя отверстиями, используемый для создания ответвлений.

Сборка резьбовых пластиковых фитингов | Фитинги LASCO

Что можно и чего нельзя делать при сборке резьбовых пластиковых фитингов

Сегодня существуют миллионы километров пластиковых труб с резьбовыми фитингами, обеспечивающими надежную работу без утечек. Однако небольшой процент этих резьбовых пластиковых фитингов может протечь или сломаться. Причиной этого является неправильная сборка резьбовых соединений.

Вот некоторые рекомендации по сборке соединений из ПВХ:

• Не затягивайте соединения слишком сильно, сделав им «еще один оборот для уверенности». .
• Не оборачивайте тефлоновой лентой, тефлоновой пастой или трубной смазкой, чтобы увеличить объем или смазать соединение. Обязательно используйте герметик для резьбовых соединений.
• Не используйте «более прочные» резьбовые фитинги сортамента 80, полагая, что они могут решить проблему расщепления из-за чрезмерного затягивания.
• Используйте только резьбовые фитинги сортамента 40 с трубами и фитингами сортамента 40.
• Не затягивайте слишком сильно.
• Затяните от руки плюс один или два оборота.

На фитингах из ПВХ с наружной резьбой диаметр каждой последующей резьбы немного больше, чем у предыдущей. Женские нити последовательно уменьшаются. Это называется конусностью, и степень конусности указана (1¾ градуса) в Американском национальном стандарте B2.1. Все производители труб добровольно следуют этим стандартам, чтобы гарантировать своим клиентам, что они получают качественные материалы.

Поскольку резьба сужена, дополнительные витки вызывают растяжение или «деформацию» охватывающей части. Это расколет охватывающую арматуру так же, как клин, забитый кувалдой, расколет пень.

Величина деформации увеличивается по мере уменьшения размера трубы. Следовательно, резьбовые соединения меньшего диаметра легче разрезать, чем соединения большего диаметра. Фитинги меньшего диаметра также легче перетянуть, потому что их сопротивление крутящему моменту меньше. В таблице 1 приведены уровни деформации и напряжения растяжения в зависимости от диаметра трубы.

«Напряжение» (растягивающее напряжение) представляет собой силу, создаваемую растяжением наружной резьбы, умноженную на сопротивление ПВХ. Сопротивление ПВХ составляет 400 000 фунтов на квадратный дюйм (psi). Деформация за оборот после затяжки от руки для однодюймовой трубы из ПВХ составляет 0,00447, поэтому напряжение за оборот составляет 1788 фунтов на квадратный дюйм. Таким образом, однодюймовое резьбовое соединение из ПВХ, затянутое на четыре оборота сильнее, чем от руки, создаст растягивающее напряжение 7 152 фунтов на квадратный дюйм. Соединение обречено на провал, так как напряжение превышает предел прочности на растяжение ПВХ в 7000 фунтов на квадратный дюйм, даже без добавления напряжения на растяжение, вызванного давлением внутри ирригационной системы (максимум до 2000 фунтов на квадратный дюйм).

Таблица 1

Уровни деформации и растягивающего напряжения в резьбе из ПВХ.
