Волочильные станы для проволоки – iMachine

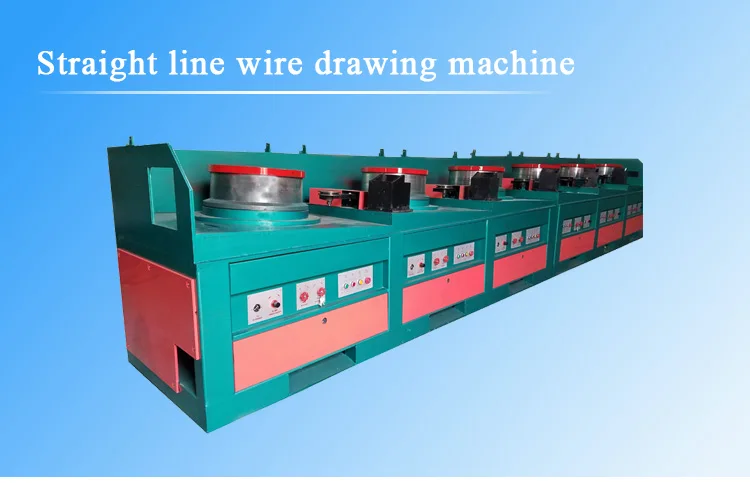

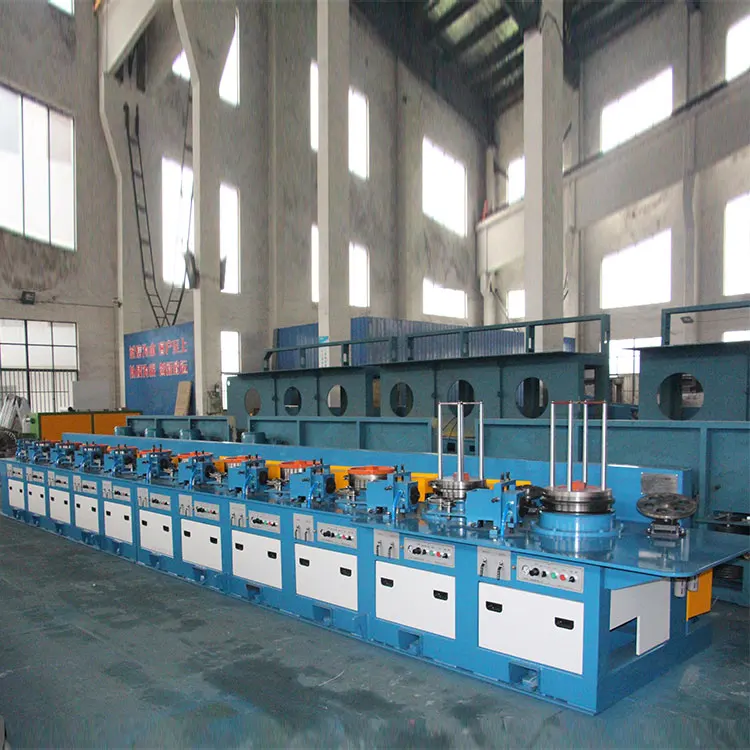

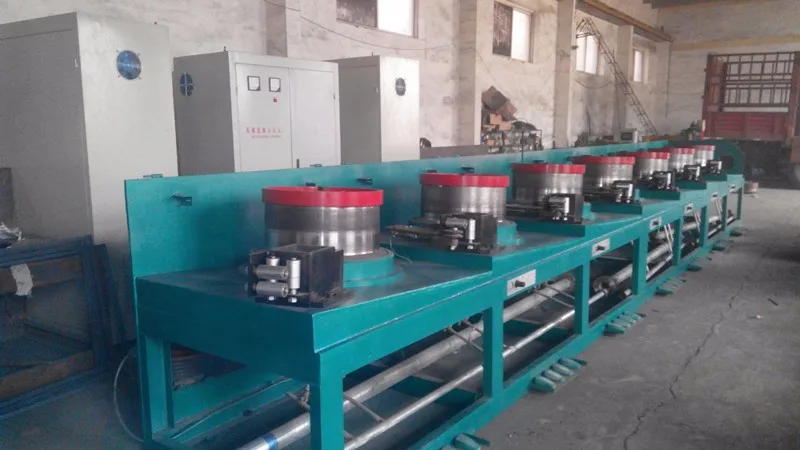

Прямоточный волочильный стан с программным управлением

Применим для проволоки из высоко/низко углеродистой стали, нержавеющей стали, цветных металлов. Характерные особенности оборудования включают в себя: зеркально отпалированную поверхность волочильных барабанов, поверхностный слой которых покрыт карбид-вольфрамным напылением, барабаны прошли балансировку, чтобы пердотвратить биение. Все блоки имеют систему внутреннего водяного охлаждения и внешнего охлаждения посредством продува воздухом. Для быстрой смены волок на оборудовании применяются волокодержатели съёмного типа с системой внутреннего водяного охлаждения; приспособления отвечающие за безопасность эксплуатации оборудования включают в себя: защитный экран, гидравлический тормоз и систему экстренной остановки. Приводные шестерни редуктора подверглись специальной шлифовке, дабы продлить срок эксплуатации и снизить уровень шума.

СтанокДиаметр барабана (мм)Диаметр проволоки на входе (мм)Диаметр проволоки на выходе (мм)Мощность двигателя
СредняяТвёрдаяСредняяТвёрдая
YTTD-400H4004. 0-3.03.0-2.01.0-0.81.0-0.715kw-23kw
YTTD-600H6008,0-5,56,5-5,52.2-1.52.2-1.830kw-56kw
YTTD-750H75012-1010-8,04.0-3.33.5-2.875kw-94kw

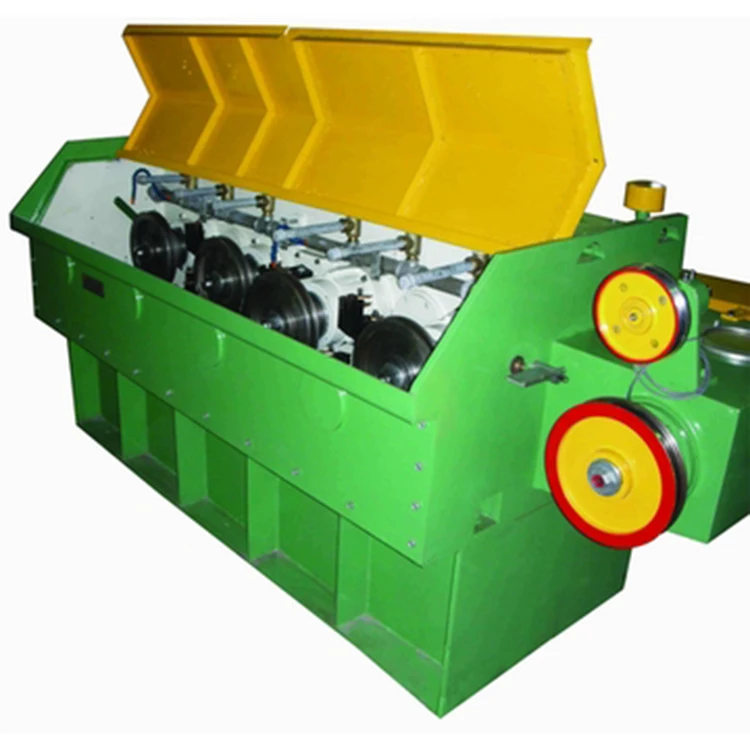

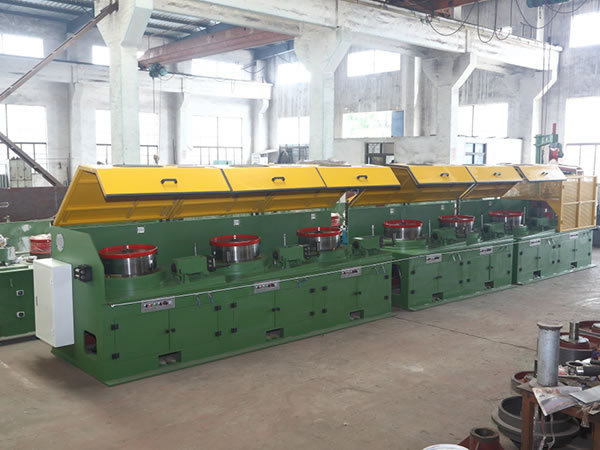

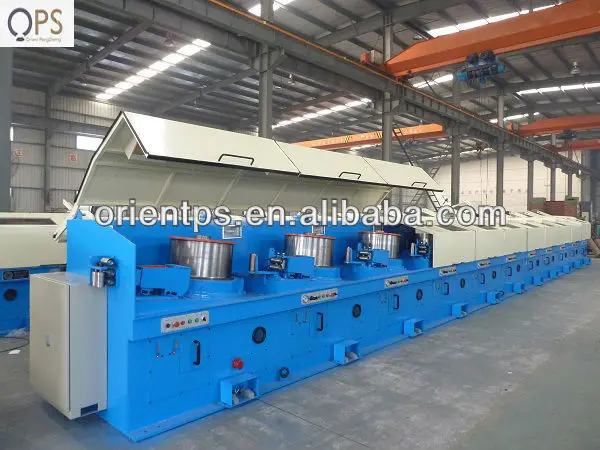

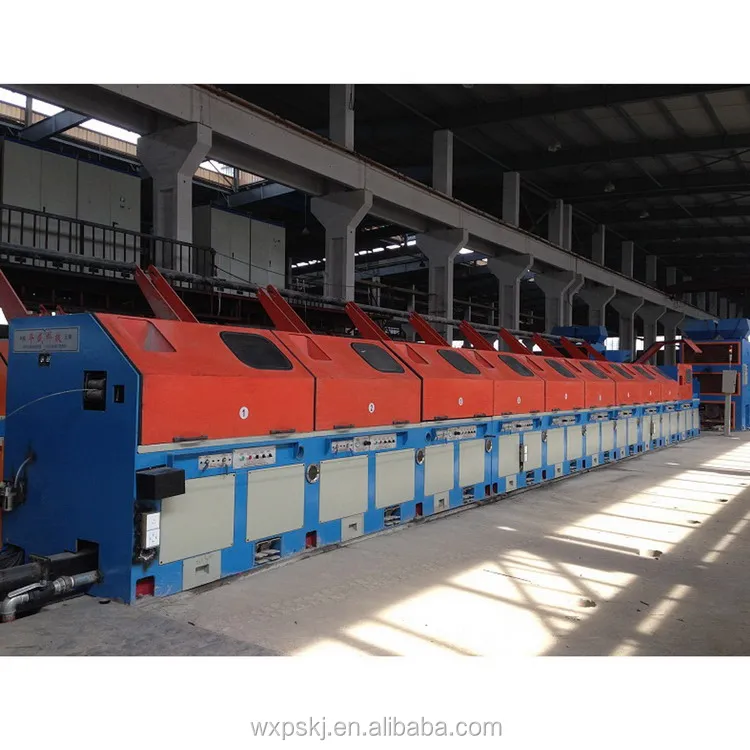

Волочильный стан непрерывного типа с наматывающим механизмом



Волочильный стан непрерывного типа – это многоблочный, многоволоковый стан с функциями волочения и сматывания в бунты. Волочильные барабаны покрыты антифрикционным составом, для предотвращения чрезмерного трения. Волочильный барабан изготовлен с помощью точечной сварки, а его внутренняя сторона охлаждается с помощью принудительного водяного охлаждения. Волокодержатель оснащён волокой под давлением для лучшей смазки и устройством водяного охлаждения. Шестерни редукторной коробки сделаны из высокопрочного сплава и прошли термическую обработку с последующей шлифовкой, что обеспечивает их бесшумную и эффективную эксплуатацию на больших скоростях. Скорость вращения барабана контролируется с помощью инвертора, таким образом волочильный стан пригоден для волочения проволоки из стали, нержавеющей стали, а также из алюминия и меди.

Спецификация для стандартных моделей

МодельYTD-600SG5/*(N)+ABCD-600G or+ABCD-600BYTD-600SG5/*(N)+ABCD-600G or+ABCD-600B
МатериалНизко, средне углеродистая сталь
Диаметр барабана600 мм600 мм
Диаметр проволоки при входеСредняя 8,0-6,5Твёрдая 6,5-5,5Средняя 6,5-5,5Твёрдая 6,5-5,5
Диаметр проволоки на выходе2,4-2,0 мм2,3-1,8 мм1,8-1,5 мм2,3-1,8мм
Скорость волочения530-700530-700535-800450-600
Потребляемая мощность на блок50ЛС50ЛС40ЛС40ЛС

Спецификация для стандартных моделей

МодельYTD-600SG3/*(N)+ASD-600BYTD-600SG3/*(N)+ASD-600B
МатериалНизкоуглеродистая стальНержавеющая сталь
Диаметр барабана600 мм600 мм
Диаметр проволоки при входеСредняя 6,5-5,5Твёрдая 6,5-5,56,5-5,5 мм
Диаметр проволоки на выходе2,0-1,65 мм2,0-1,65 мм2,3-2,0 мм
Скорость волочения400-600535-800200-300
Мощность двигателя на блок30ЛС40ЛС25-30ЛС

Спецификация для стандартных моделей

МодельYTD-400SG2/*(N)+ABСВ-400BYTD-400SG2/*(N)+ASD-400B
МатериалНизкоуглеродистая стальНержавеющая сталь
Диаметр барабана400 мм400 мм
Диаметр проволоки при входеСредняя 3,5-3,2Твёрдая 3,0-2,72,7-2,0 мм
Диаметр проволоки на выходе1,1-1,0 мм0,9-0,8 мм1,0-0,7 мм
Скорость волочения600-800600-800Макс. 600
Мощность двигателя на блок25-30ЛС25-30ЛС20-25ЛС

VERTICAL TYPE WIRE DRAWING MACHINE — Волочильный стан вертикального типа

ОСОБЕННОСТИ ОБОРУДОВАНИЯ

Волочильный стан модели GVY спроектирован для вторичной обработки металлической проволоки. Данный стан имеет функции как волочения, так и намотки. проволока подвергается волочению и сматывается на тележку. Волочильный стан GVY прост в эксплуатации, экономичен в отношении трудозатрат и времени, эффективен. Модель GVY покрывает широкий спектр проволоки для производства крепежа, медной проволоки, а также различных видов стальной проволоки. Помимо волочения и намоточной функции GVY также применим для поверхностной обработки проволоки.

СПЕЦИФИКАЦИЯ

МодельGVY-600TGVY-750TGVY-800TGVY-1000TGVY-1300T
МатериалМедная, твёрдая и мягкая стальная проволока, проволока из нержавеющей стали и другие
Диаметр барабана600мм750мм800мм1000мм1300мм
Диаметр проволоки на входе4-8 мм8-13 мм8-14 мм12-25 мм20-34 мм
Скорость80-120 м/мин60-90 м/мин50-80 м/мин35-65 м/мин22-33 м/мин
Мощность двигателя25-30 ЛС50 ЛС50 ЛС50-75 ЛС100 ЛС

Волочильные станы

ОСНОВНОЕ ОБОРУДОВАНИЕ

>

Линия для производства
LAN-кабеля

Бухтование и упаковка

Экструзия | Кручение | LAN | Волочение | Бухтовка | Лентообмотка и бронь | Оплётка | Оптоволокно | Выплавка | Отжиг | Гальваника | Прочее. ..

Станы грубого волочения

Внимание! Здесь приведены технические параметры лишь некоторых вариантов исполнения.
Пришлите нам ТЗ и мы предоставим цену на комплектацию с нужными вам характеристиками.

МодельМакс. волокаДиаметр катанки
(мм)		Диаметр выходной
проволоки (мм)		Макс. скорость
линии (м/сек)
LHD 450/9T982.1~4.020
LHD 450/11T1181.7~4.522
LHD 450/13T1381.2~4.525
МодельМакс. волокаДиаметр катанки
(мм)		Диаметр выходной
проволоки (мм)		Макс. скорость
линии (м/сек)
BAOC450/13D-213Х28Х21.2~3. 525
МодельМакс. волокаДиаметр
катанки (мм)		Диаметр выходной
проволоки (мм)		Макс. скорость
линии (м/сек)		Особенности
LHD 450 / 9H9Al alloy 9.53.5~4.516Волочение
из алюминия и сплавов
Al 9.53.3~4.520
Al 123.9~4.520
LHD 450 / 11H11Al alloy 9.52.8~4.520Волочение
из алюминия и сплавов
Al 9.52.6~4.523
Al 123.4~4.523
LHD 450 / 13H13Al alloy 9.52.3~4.521Волочение
из алюминия и сплавов
Al 9. 52.1~4.525
Al 122.8~4.525
LHD 450 / 9P99,52.8~4.520Волочение
из алюминия
LHD 450 / 11P119,52.3~4.522
LHD 450 / 13P139,51.6~4.525
МодельМакс. волокаДиаметр
катанки (мм)		Размер выходной проволоки (мм)Макс. скорость
линии (м/сек)		Особенности
Диаметр круглой
проволоки (мм)		Площадь сечения
профильной проволоки (мм2)
LFD 450/9H99,52.8~4.57~1620Одинарная катушка для
профильной проволоки
LFD 450/11H119,52. 3~4.57~1622
LFD 450/13H139,51.8~4.57~1625
Макс. диаметр катанки:ø 8.0mm (медь)
Диаметр выходной проволоки:1.35-3.2mmУровень шума:≤ 80db
Скорость волочения с отжигом:600m/minОбщая мощность:200kVA
Диаметр волочильного барабана:ø 480mmОбщий вес машины:11200kg
Макс. волока:13Машина отжига:LT-1000
Скорость вращения барабана:1.25Ток отжига:DC 2000A
Основной двигатель:3-фаз, 5-проводный, AC 110kW, китайский брендНапряжение отжига:DC 50V Напряжение отжига соответствует скорости волочения
Размер волок:ø 38mm*25mmПотребляемая энергия:160KWH/Per hour

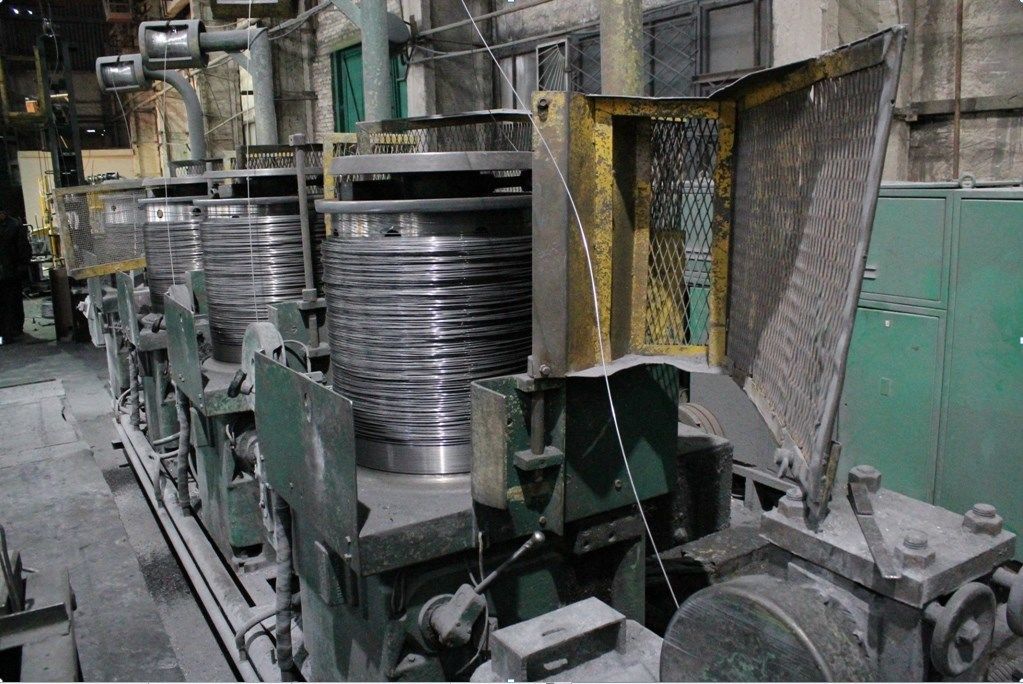

Репортаж с российского завода, куда была поставлена машина

Подробный обзор стана грубого волочения

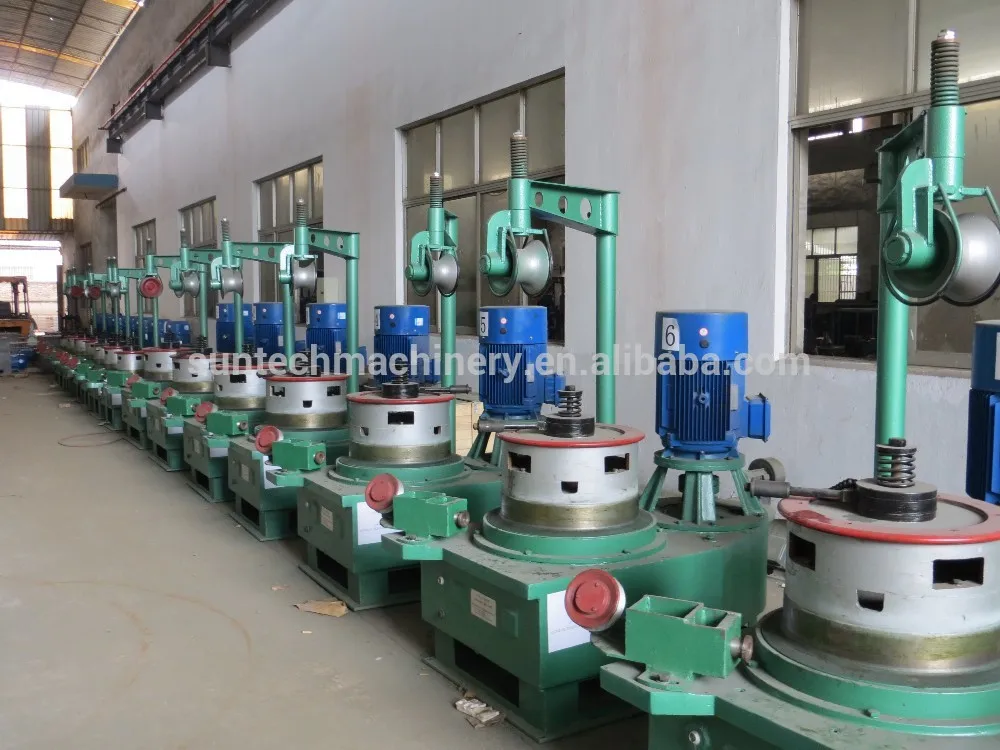

Волочильный стан накопительного типа LZ6−560

Диаметр барабана:Φ550мм;
Количество фильер:6шт;
Входящий диаметр:Φ6. 5мм;
Выходящий диаметр:Φ2.5-55мм;
Прочность жилы на входе:≤600 МПа;
Макс. коэффициент сжатия:85.21%;
Средний коэффициент сжатия:27.28%;
Макс. линейная скорость:12.5м/сек, ~ 750м/мин;
Мощность двигателя:для 1-6 барабанов 130 кВт;
Размеры фильер:Φ40мм×25;
Тип размещения барабанов:вертикальный;
Направление движения проволоки:слева направо;

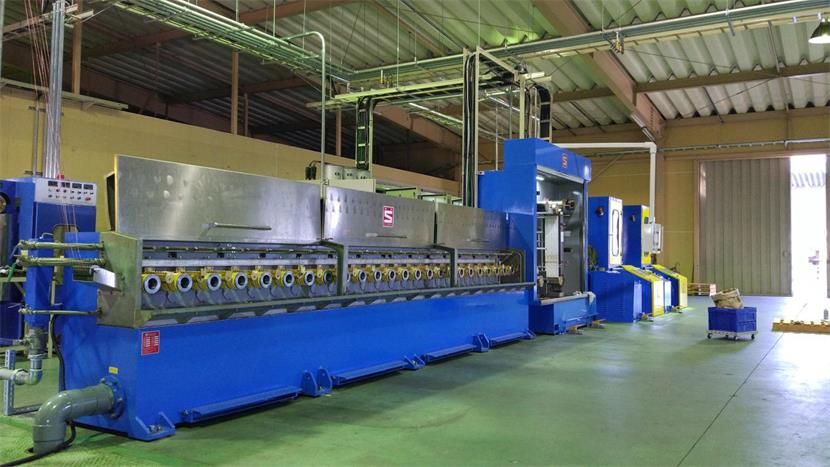

Линия волочения Hosn в России

Работа автоматического приемника.

Не дорогой волочильный стан для грубого волочения медной проволоки с отжигом.

Машина грубого волочения производства BaoChuan, не скоростная

Станы среднего волочения

Внимание! Здесь приведены технические параметры лишь некоторых вариантов исполнения.
Пришлите нам ТЗ и мы предоставим цену на комплектацию с нужными вам характеристиками.

ТипОдноручьевые—Двухручьевые
Модель машиныBAOC-13DBAOC-17MDSBAOC-17DS—BAOC13DST-2BAOC13DS-2
Система управленияКнопочная—Кнопочная
Выходной диаметрø 0.8-2.6mmø 0.4-1.6mmø 0.4-1.6mm—ø 0.8-1.6mm Cu wireø 0.8-2.0mm Al wire
Входящий диаметрø 2.5-3.2mmø 2.5-3.2mmø 2.5-3.2mm—ø 2.6-3.2mmCu wireø 3.0-4.0mmAl wire
Скорость волочения1300mpm/Max1500mpm/Max2000mpm/Max—1500mpm/Max2000mpm/Max
Количество волок131717—13×213×2
Коэффициент растяжения19. 6%+15.5%15%+11%18.18%+13.5%—19.6%+15.5%18.18%+13.5%
КорпусСварен из стальных закаленных листов.Цельный, литой.—Цельный, литой.
Тяговые колесаПокрытие карбид фольфрама—Покрытие карбид фольфрама
Диаметр колесø 260mmø 254mmø 250mm—ø 260mmø 250mm
Диаметр крайнего колесаø 260mmø 252mmø 250mm—ø 260mmø 250mm
Размер подходящих бобинø 400-630mm—ø 400-630mm
Основной двигатель55KW45KW45KW—75KW55KW
Двигатель приемника15KW11KW11KW—11KW×211KW×2
Тип трансмиссииШестерни—Шестерни
Контроль натяженияПневматический—Пневматический
Смазка подшипниковМасло подается под давлением—Масло подается под давлением
Тип смазки и охлажденияПолупогружение и опрыскиваниеПолное погружение—Полупогружение и опрыскиваниеПолное погружение
Электропитание380 50/60HZ—380 50/60HZ
Циркуляция СОЖ100 liter/minute60liter/minute—60liter/minute
ПриемникДвойной/Одинарный/Койлер—Двойной/Одинарный/Койлер
ОпциональноОтжиг на проход—Отжиг на проход
Тип машиныBAOC250BAOC250ABAOC270
Тип отжигаПеременный ток, трехсекционный отжиг.
Рабочий диаметрø 0.4-1.2mmø 0.4-1.6mmø 0.6-2.2mm
Скорость1200mpm/max1500mpm/max1200mpm/max
Мощность отжигаD1200A/MAXD1500A/MAXDC2000A/MAX
ВольтажDC60V/MAXDC60V/MAXDC60V/MAX
Энергопотребление90KVA/MAX97KVA/MAX120KVA/MAX
Диаметр колес1200mm1500mm1500mm
Длинна отжига2000mm2890mm3560mm
Мощность парогенератора9KW
Объем пара12kg/h
Потребление воды12 L/min
Давление и потребление воздуха0.4-0.6Mpa,300L/min
Подходит к машинам волоченияBAOC-13DBAOC-17MDBAOC-17DS

Машина среднего волочения с отжигом, BaoChuan. Запуск оборудования на кабельном заводе.

Автоматический приемник для машин грубого и среднего волочения

Тестовые испытания стана среднего волочения BAOC 21MDS

Станы тонкого волочения

Внимание! Здесь приведены технические параметры лишь некоторых вариантов исполнения.
Пришлите нам ТЗ и мы предоставим цену на комплектацию с нужными вам характеристиками.

Модель машиныBAOC-20DBAOC-22DSBAOC-24DSBAOC-14DSBAOC-22DSW
Система управленияPLC и кнопки
УправлениеЧастотное управление двигателем
Выходной диаметрø 0.05-012mmø 0.1-0.4mmø 0.07-0.25mmø 0.25-0.6mmø 0.1-0.60mm
Входящий диаметрø 0.15-0.4mmø 0.6-1.2mmø 0.5-1.0mmø 0. 8-1.6mmø 0.6-1.2mm
Скорость волочения1800mpm/Max2500mpm/Max2500mpm/Max1500mpm/Max2500mpm/Max
Кол-во волок2022241424
Коэффициент обжатия10.5%+6%15%+8%13%+8%15%+8%13%+8%
КорпусЦельный, литой.
Диаметр колесø 120mmø 242mmø 242mmø 316mmø 242mm
Диаметр крайнего колесаø 120mmø 206mmø 206mmø 268mmø 207mm
Внешний диаметр бобиныø 300mm/Maxø 380mm/Maxø 380mm/Maxø 380mm/Maxø 630mm/Max
Основной двигатель3.7KW11KW11KW15KW15KW
Двигатель приемника2. 2KW3.7KW3.7KW5.5KW5.5KW
Модель машиныBAOC-20DT-2BAOC-22D-2
Система управленияPLC и сенсорный экран
УправлениеЧастотное управление двигателями
Выходной диаметрø 0.15-0.4mmø 0.12-0.4mm
Входящий диаметрø 0.8-1.6mmø 0.6-1.6mm
Скорость волочения1500mpm/Max1500mpm/Max
Кол-во волок2022
Коэффициент растяжения15%+8%15%+8%
КорпусСварен из стальных закаленных листов.
Тяговые колесаПокрытие карбид фольфрама
Основной двигатель22kw22kw
Двигатель приемника5. 5kw5.5kw
Мощность отжигаDC60V 600A
Тип передачиРемень, синхронный
Контроль натяженияПневматический
Тип смазки и охлажденияОпрыскивание
Источник питания380V 50/60HZ
Циркуляция СОЖ100liter/Minute60liter/Minute
Модель машиныBAOC-22DTBAOC-24DTBAOC-14DTBAOC-20DAT
Система управленияPLC и кнопки
УправлениеЧастотное управление двигателями
Выходной диаметрø 0.1-0.32mmø 0.07-0.25mmø 0.30-0.80mmø 0.15-0.80mm
Входящий диаметрø 0.6-1.2mmø 0. 5-1.0mmø 0.8-1.6mmø 0.8-2.0mm
Скорость волочения2000mpm/Max2000mpm/Max1200mpm/Max1800mpm/Max
Кол-во волок22241420
Коэффициент обжатия15%+8%13%+8%15%+8%15%+8%
КорпусСварен из стальных закаленных листов.
Тяговые колесаПокрытие карбид фольфрама
Диаметр колесø 242.85mmø 242.5mmø 316mmø 200mm
Диаметр последнего колесаø 199mmø 199mmø 268mmø 200mm
Тип загрузки и снятия бобинНа валу
ОтжигТрехсекционный отжиг DC
Внений диаметр бобинø 300mm/Max (или в соотвествии с требованиями заказчика )
Основной двигатель11kW11kW15kW 6P18. 5kW
Двигатель приемника3.7kW3.7kW5.5kW5.5kW
Макс. ток отжигаDC300ADC300ADC600ADC800A
Макс. напряжение отжигаDC55VDC55VDC60VDC60V
Мощность отжига16kVA16kVA42kVA42kVA
Кол-во пара8kg/h10kg/h
Кол-во воды для охлаждения отжига150l/min250l/min
Емкость сжатого воздуха0.4-0.6Mpa ,15L/min

Машина тонкого волочения

Волочильные станы в России — Биржа оборудования ProСтанки

  1. Главная
  2. Продажа
  3. Оборудование для обработки проволоки
  4. Волочильный стан

Вы можете очень быстро сравнить цены волочильного стана и подобрать оптимальные варианты из более чем 3186 предложений

Волочильный стан СКЕТ 2500/2,632/10, окалиноломатель+щетки

Состояние: Б/У

Продам волочильный стан СКЕТ 2500/2, 632/10, окалиноломатель+щетки,печь шахтную для отжига т. 89038828805г.ОрелПродам волочильный стан СКЕТ 2500/2, 632/10, окалиноломатель+щетки,печь шахтную для…

06.10.2015

Орел (Россия)

Волочильный стан sket 2500 (5 кратник)

Состояние: Б/У Производитель: Gruna Sket (Германия)

Волочильный стан SKET 2500 — 5 кратник

1) 5 блоков 2500(1 накопительный барабан для работы в мотки
2) 5 двигателей 55 кВт.
3) Шкафы (электрика)
4) Пульт управления.
5) Кран Укосина для…

10.02.2016

Орел (Россия)

1 200 000

Запчасти для волочильного стана SKET, АЗТМ

Состояние: Новый Производитель: Россия

В наличии

Продам запчасти для волочильного стана Sket, АЗТМ: блоки, барабаны, валы, коробки скоростей, шестерни и т . д.
Фото и цены по запросу.

30.09.2022

Орел (Россия)

4 000

Волочильный стан

Состояние: Б/У Год выпуска: 1984

Организация Ural company реализует со складов волочильное оборудование и комплектующие.Производства Германия, Россия, Италия, Голландия.В наличии есть следующие модификации волочильных станов,…

04.06.2021

Орел (Россия)

50 000

Волочильный стан SKET UDZSA2500/6 запчасти

Состояние: Б/У Год выпуска: 1990 Производитель: SKET (Германия)

Продам запчасти для волочильного стана SKET UDZSA 2500/6.Шестерни Z-14 и Z-47, волочильные барабаны, коробки скоростей в сборе, мыльницы, ролики. эл. двигатели т . д.Фото и цены по запросу. Продам…

30.09.2022

Орел (Россия)

3 000

Волочильный стан danieli Italia (пруток)

Состояние: Б/У Год выпуска: 1995 Производитель: Danieli (Италия)

Добрый день!Организация реализует волочильный стан DANIELI производства Италия.Для изготовления прутка,шестигранника,квадрата.Возможна работа из прутка в пруток и из бухты в пруток.Диапазон туров:…

05.08.2019

Орел (Россия)

18 500 000

Волочильный стан UDZSa SKET 630/8

Состояние: Б/У Год выпуска: 1989 Производитель: UDZSa SKET (Германия)

Добрый день!Организация реализует волочильный стан UDZSa SKET 630/8 производства Германия.Вся дополнительная информация по телефону. Звоните!

04.06.2021

Орел (Россия)

34 000

Волочильный стан азтм 750/1

Состояние: Б/У Год выпуска: 1987 Производитель: АЗТМ (Казахстан)

Добрый день!Организация риалезует волочильный стан производства АЗТМ 750/1.Вся дополнительная информация по телефону.Звоните!

05.08.2019

Орел (Россия)

1 500 000

Волочильный стан «KOCH» (Германия)

Состояние: Новый Производитель: «KOCH» (Германия) (Германия)

В наличии

Добрый день ! Организация реализует волочильный стан Немецкой фирмы «KOCH». Год выпуска 2007. Диапазон волочения : На впуске 5,5 мм до 14,0 мм На выпуске 4,0 мм до 12,0 мм Скорость стана:…

20. 11.2017

Самара (Россия)

волочильный стан для проволоки SKET2500\6

Состояние: Б/У Год выпуска: 1985 Производитель: Германия

волочильный стан для проволоки SKET2500\6

21.12.2017

Орел (Россия)

3 500 000

Волочильные станы сухого и мокрого волочения СКЕТ

Состояние: Б/У Год выпуска: 2005 Производитель: SKET (Германия)

 Волочильные станы б/у сухого  волочения СКЕТ 2500/1-9, 1250/3,630/1-9,321/8.ВН -750, 550.Мокрого волочения-ВСК-13,ВМ-13М и др. Приемники-намотки,прием.контейнерного…

28.12.2017

Орел (Россия)

250

волочильный стан ВМ 13

Состояние: Б/У Год выпуска: 1986 Производитель: Россия

Продаем волочильный стан ВМ13 с  намоткой

13. 02.2018

Орел (Россия)

2 200 000

Мыльница для волочильного стана

куплю мыльницу для волочильного стана с функцией перемешивания выла

27.02.2018

Ревда (Свердловская обл.) (Россия)

GRUNA UDZWG 6/22 волочильный стан

Состояние: Б/У Год выпуска: 1962

Компания ТИТАН реализует GRUNA UDZWG 6/22 — волочильный стан б/у, год выпуска — 1962. Краткое описание: предназначен для волочения проволоки диаметром — 0,3 мм; диапазон скоростей волочения -…

14.06.2022

Ярославль (Россия)

Волочильный стан UDZSa SKET 321/8

Состояние: Б/У Год выпуска: 1994 Производитель: SKET (Германия)

Добрый день!Организация реализует волочильный стан UDZSa SKET 321/8 производства Германия. Вся дополнительная информация по телефону.Звоните!

05.08.2019

Орел (Россия)

2 500 000

Волочильный стан Team (Италия)

Состояние: Б/У Год выпуска: 2002 Производитель: TEAM (Италия)

Добрый день!Организация реализует прямоточный волочильный стан производства Италия.Тех.характеристика:общее число протяжек: 10Ø- готовой проволоки: 0,8 mmблоk Ø: 400 / 460 mmобрабатываемый…

05.08.2019

Орел (Россия)

10 000 000

Волочильный стан team meccanica Italia

Состояние: Новый Производитель: TEAM MECCANICA (Италия)

В наличии

Добрый день!Организация реализует 7 кратный волочильный стан производтсва Италия.Год выпуска: 2017. Состояние : Новый.-Первый двигатель первого входящего блока составляет 37 кВт.-Другие 6 все 30…

05.08.2019

Орел (Россия)

28 000 000

Волочильный стан

Состояние: Б/У Год выпуска: 1990

Волочильный стан предназначен для калибровки, протяжки проволоки. Рабочий диапазон с 8мм до 2мм. Диаметр барабана 560мм, мощность двигателя 35кВт(можно заменить на более экономичный). Размер станка…

14.02.2022

Таганрог (Россия)

355 000

Волочильный стан SKET UDZSA 2500

Состояние: Б/У Год выпуска: 1985

Волочильный стан SKET UDZSA 2500Количество протяжек 1-10, макс. ус. волочения 25 кНВ комплекте: 4 протяжки, 4 блока, сварочный аппарат 2 шт., наждак, кран-быстросъем для 100кг. год выпуска 1985Рабочий

03.03.2020

Екатеринбург (Россия)

Популярные категории

Да кстати, на портале ProСтанки выбор предложений по волочильному стану почти как на Авито и TIU

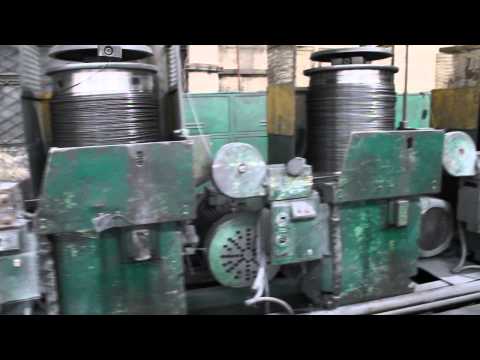

Видео волочильного стана

Волочильные станы проволоки оптом от производителя с Express China

На наших складах в Китае нет товарных остатков волочильного стана проволоки для реализации юридическим или физическим лицам.
НО! Мы легко можем найти и провести переговоры непосредственно с производителем, заключить контракт и проконтролировать производство. Проверить на качество перед отправкой из Китая.

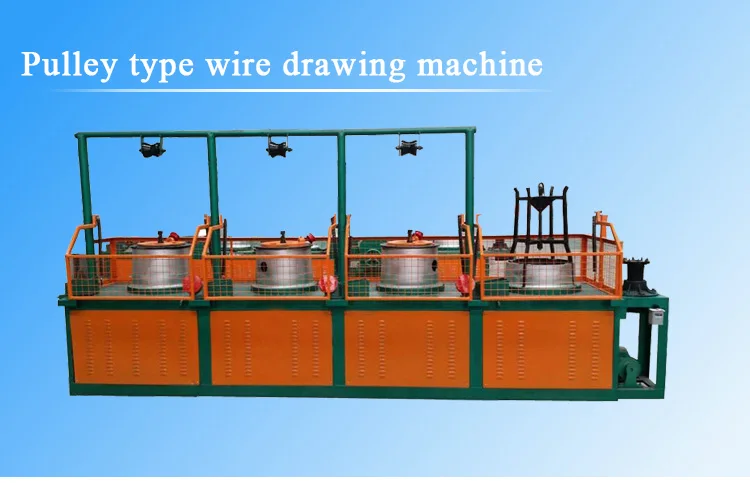

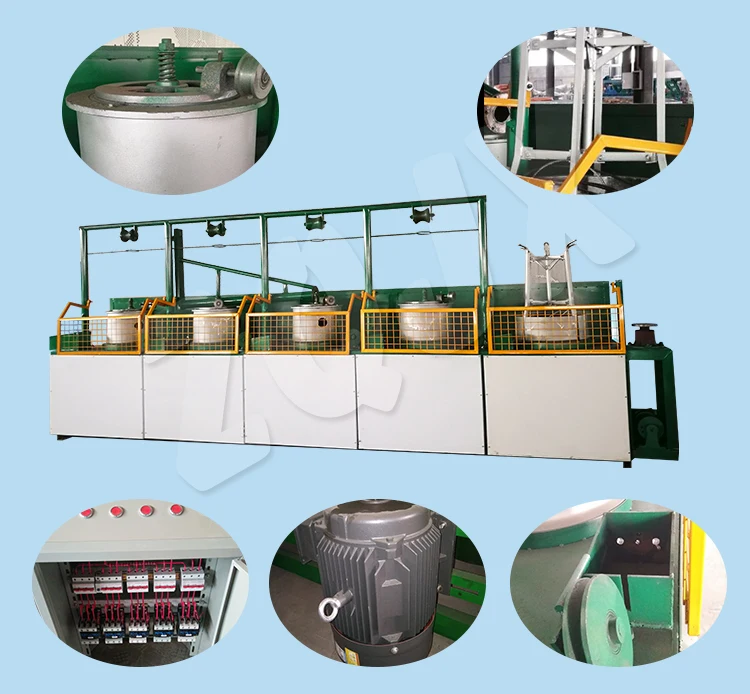

Характеристики волочильного стана проволоки

1. Можно волочить высокоуглеродистую, среднеуглеродистую и низкоугледистую проволоки без обрывов и прокрутки, качественная готовая проволока. Принимать электродвигатель переменного тока с изменением частоты и провода шестерни с твердым профилем, цифровое управление сенсорный экран и интерфейс человеко-машины, эксплуатация энергоэкономическая и высокая эффективность.

2.Максимальный диаметр входящей проволоки составляет 7,5 мм, минимальный диаметр проволоки на выход е- 0,8 мм, максимальная проектная скорость — 20 м/с, переменный ток с измением частоты, бесступенчатое регулирование скорости, шум ≦ 80 дБ.

3. Волочильный стан для волочения, Станок для волочения проволоки , Волочильные станы проволоки, Волочильное оборудование для проволоки.

4. Волочильный станок, прямой волочильный станок, волочильный станок для производства сварочной проволоки, волочильный станок для производства прожинной проволоки, волочильный станок для производства арматурной пряди РС, волочильный станок для производства стальной проволоки в резиновой трубе, волочильный станок для стальной высокоуглеродистой проволоки, волочильный станок для стальной среднеуглеродистой проволоки, волочильный станок для стальной низкоуглеродистой проволоки.

5. условие перевозки: Морская перевозка.

6. Способ упаковки товаров: Непромокаемая промасленная ткань.

Стоимость и сроки поставки

Почему не указана цена?

Мы не являемся продавцами волочильных станов проволоки и не держим в наличии никакой товар. Наша задача найти самых надёжных производителей или поставщиков на любых китайских интернет-площадках и на оптовых рынках. Дать вам всю необходимую информацию для заказа нужной партии с требуемыми вам характеристиками. Цена меняется от фабрики к фабрике и очень сильно зависит от объема закупки и характеристик.

Какая может быть наценка?

Из личного опыта можем сказать, что разница между ценой в Китае и ценой у оптовиков в странах СНГ может отличаться на 80 и более процентов. Но тут есть нюансы с затовариванием у оптовиков.

Например, крупный оптовик в столице или регионе заказал большую партию волочильных станов проволоки по очень низкой цене. Реализовал большую часть партии с хорошей наценкой и распродаёт остатки по себестоимости или даже ниже. В таком случае цена на волочильные станы проволоки может быть очень низкой, даже меньше, чем у производителя в Китае.

Со среднестатистическими тарифами и сроком перевозки из Китая можете ознакомиться ниже. Имейте ввиду, что это среднее значение для всех видов товаров и уже включает таможенное оформление. Стоимость поставки волочильного стана проволоки может отличаться как в меньшую, так и в большую сторону

Где же купить волочильные станы проволоки?

Компания Express China в течение многих лет сотрудничает с китайскими фабриками и поставщиками, поэтому мы знаем все о новейших поступлениях и можем оказать вам поддержку в приобретении оптовой партии недорого. Сотрудничая с нами, вам не нужно будет тратить время на поиски поставщика волочильного стана проволоки, сравнение цен, оформление документов и решение вопросов, связанных с доставкой и растаможкой. Наши специалисты все это сделают за вас

Китай всегда славился стремительно развивающимся производством, доступной стоимостью товара и множеством оригинальных решений, аналоги которым найти сложно. Производство этой страны всегда идет вперед, ставя цель быть первыми на рынке и предлагать волочильные станы проволоки по конкурентным ценам. Именно поэтому сотрудничество с поставщиками из Поднебесной является привлекательным для вашего бизнеса решением. Сложно найти более выгодного партнера.

Пользуясь нашими услугами, вы можете заказать в Китае товар, аналогов которому еще нет в России, а также приобрести то, что уже известно покупателям и завоевало популярность. В любом случае вы выигрываете, поскольку обеспечен стабильно высокий спрос и минимальные вложения в закупку и транспортировку. Воспользовавшись нашими услугами, вы можете заказать все для одностраничника или магазина.

Мы работаем с проверенными поставщиками, которые предоставляют только качественный товар и предлагают наиболее доступные цены. Для того, чтобы отыскать на китайском рынке таких выгодных партнеров самостоятельно, вам придется потратить много времени и, возможно, совершить ряд неудачных покупок.

С нами вы экономите время и можете заказать волочильные станы проволоки уже сейчас.

Как заказать волочильные станы проволоки

Укажите требуемые характеристики и объем партии в простой форме
Мы оперативно свяжемся с производителем или поставщиком и обсудим варианты взаимовыгодного сотрудничества

Запросить цену

Видео с канала компании Express China

C 2019 года мы активно ведем канал на YouTube, где регулярно публикуем видео с инструкциями, обзорами рынков и фабрик. Всю эту информацию мы готовим для вас бесплатно, чтобы дать представление о бизнесе с Китаем. Также мы хотим оградить от возможных ошибок новичков, которые могут довериться большому числу личностей, предлагающих сомнительные базы поставщиков за деньги, за очень большие деньги.

Если вы решили заказать товар из Китая, то вы приняли верное решение, а вложенные средства окупятся в минимальные сроки. Сотрудничая с нами, сделать заказ очень просто. Для этого вам достаточно связаться с нашими специалистами и сказать, что бы вы хотели заказать и в каком объеме.

Мы в минимальные сроки подберем для вас поставщика, который предоставит качественный товар недорого. В течение многих лет мы сотрудничаем с большим количеством производителей, поэтому поиск не займет много времени. Мы предлагаем только те варианты, надежность которых проверена временем.

Вопросы с заключением договора на поставку, переговоры с поставщиком мы также берем на себя. Вам не обязательно лично ехать в Китай для того, чтобы приобрести волочильные станы проволоки. Вы можете уделить время решению других вопросов, а наш представитель в Поднебесной сделает все быстро и качественно.

Если вас волнует вопрос доставки волочильного стана проволоки, то и эту проблему мы решаем. Вам нужно всего лишь обозначить приемлемые сроки доставки. Мы поможем вам определиться, какому виду транспорта отдать предпочтение, чтобы получить оптимальное соотношение финансовых расходов и сроков доставки. Наши специалисты разработают логистическую схему, которая значительно сократит сроки пребывания товара в пути. При необходимости будет задействовано несколько видов транспорта и обеспечена возможность хранения товара на складе.

Вопросы растаможки волнуют многих бизнесменов, которые планируют поставлять товар из Китая. Для человека, не имеющего опыта и знаний в данной сфере, этот процесс действительно может затянуться, а цена процедуры будет обременительной для бюджета. Мы знаем все тонкости законодательства и порядок оформления документов, поэтому с нами ваш товар пройдет растаможку без заминок.

Стоимость наших услуг минимальна, а время, которое вы сэкономите, и выгодная цена приобретенного товара будут работать на вас.

Воспользовавшись нашими услугами, вы можете заказать абсолютно все. Мы предлагаем самый широкий спектр выгодных решений. Можете быть уверены, что товар будет соответствовать заявленным вами характеристикам, а качество окажется на высоте. Мы не работаем с сомнительными поставщиками, поэтому вы не будете разочарованы.

Компания Express China имеет в Китае собственных представителей, которые свободно владеют китайским языком и могут грамотно вести переговоры. Если вы захотите присутствовать при переговорах лично, то наш переводчик поможет вам преодолеть языковой барьер, а если вы ограничены временем, то мы всю работу можем взять на себя.

Мы имеем большой опыт грузоперевозок из Китая. Ваш товар будет доставлен в минимальные сроки, а его безопасность в пути мы гарантируем. Если для вас в приоритете низкая стоимость доставки, то мы можем предложить вам бюджетные варианты, которые займут больше времени, но выгодны для бюджета. Если товар нужно доставить срочно, то и этот вопрос мы можем решить.

Сотрудничество с Китаем открывает широкие возможности для успешного бизнеса, которые теперь доступны Вам благодаря Express China. Заполните простую форму на сайте или свяжитесь с менеджером для бесплатной консультации

Волочильные станы

Волочильные станы



  • Токарные станки


  • Лоботокарные станки


  • Токарно-карусельные станки


  • Трубонарезные станки


  • Хонинговальные станки


  • Листогибочные прессы


  • Фрезерные металлообрабатывающие центры


  • Оборудование для изготовления фонарных столбов


  • Оборудование для изготовления бочек


  • Оборудование для изготовления решёток


  • Оборудование для производства труб


  • Оборудование для изготовления профильной трубы


  • Оборудование для изготовления сварочной проволоки


  • Оборудование для изготовления проволоки


  • Оборудование для изготовления сетки «рабицы»


  • Оборудование для изготовления канилированной (рифлённой сетки)


  • Оборудование для изготовление кладочной сетки


  • Отбортовочные станки


  • Волочильные станы


  • Валковые листогибы


  • Трубогибочное оборудование


  • Дробеструйное оборудование


  • Зуборезные станки


  • Кузнечные прессы


  • Проволкогибочное оборудование


  • Правильные станы


  • Прокатные станы


  • Проволочно-вырезные станки


  • Пружинонавивочные станки


  • Профилегибочные станки


  • Резьбонарезные станки


  • Резьбошлифовальные станки


  • Сваенавивочное оборудование


  • Сверлильные станки


  • Сварочное оборудование


  • Станки для резки металла


  • Линия для изготовления соединительных муфт


  • Фаскосъёмные станки


  • Фрезерные металлообрабатывающие станки


  • Главная


  • Список оборудования


  • Волочильные станы



Оборудование для волочения проволоки | U-Technology Group

Преимущества волочения

Процедура изготовления проволоки простая. В качестве заготовки применяют цельный, катанный или сжатый металл. Прокат осуществляют на специализированных волочильных агрегатах. От характеристик фильеры зависит, какой продукт получается на выходе: определенного оттиска, габаритов и площади сечения.

В отличие от проката технология волочения проволоки имеет свои особенности:

  • улучшенная эффективность за счет конвейерного процесса;

  • прут получается цельным, без зазубрин, ему не требуется последующая обработка;

  • высокие механические параметры;

  • производство разного типа проволоки;

  • диаметр изделия составляет от 1 до 10 мкм.

Цена волочильного оборудования и расходных материалов ниже, чем у аналогового производства. Это позволяет уменьшить затраты и увеличивает скорость изготовления. На выходе продукт отвечает всем необходимым характеристикам. Его точность, прочность и качество выше, чем у прокатной стали.

Последовательность и все этапы технологии волочения проволоки

Весь процесс волочения проволоки доводится до автоматизма благодаря современным станкам. Волочильные станы работают непрерывно и позволяют вырабатывать 60 м продукции в секунду. Метод дополнительно обеспечивает характерную степень обжатия сырья.

Технология делится на несколько этапов:

  1. Подготовка заготовки. Её обрабатывают механическим, химическим или электромеханическим способом. Основная задача – убрать окалину.
  2. Отжиг придает пластичность изделию и доводит внутреннюю структуру до состояния мелкозернистости.
  3. Концы заготовки с помощью наковальни и молотка сплющивают и загоняют в фильеру.
  4. Изделие прогоняют в станке, где создается будущая проволока.
  5. По завершению процедуры заготовку снова подвергают отжигу.

Конечный продукт можно отправлять на склад. Либо провести ряд дополнительных процедур: цинкование, резку, обработку смазкой для длительной консервации, маркировку.

Классификация волочильных станов

Конструкция станка зависит от назначения и характеристики будущего изделия. Машина волочения состоит из двух частей – волоки и обоймы. Оба компонента изготавливают из твердосплавных материалов. Все элементы волочильного стана устойчивы к стиранию, износу, воздействию температур.

Условно стан для волочения проволоки делится на зоны:

  • начальная;

  • смазочная;

  • деформирующая;

  • настраиваемая.

В зависимости от выхода продукции волочильные станы делятся на прямолинейные и накручиваемые. В прямолинейном оборудовании изделие движется по прямой направляющей, не сгибаясь. Другой вариант накручивает проволоку на катушки.

Механизмы могут быть следующих видов:

  1. Однократные. С одной направляющей и волокой. Сырье укладывают в один ряд, затем запускают процесс. Станки рассчитаны на усилие 0,05-200 кН. Формирование проволоки происходит за один подход.
  2. Многократные механизмы протягивают заготовку через несколько волок поэтапно. Делают это с целью увеличения вытяжки готовой продукции. Волочильные станы могут иметь функцию скольжения или же она может отсутствовать. Также есть агрегаты, которые выполняют калибровку прута на выходе.

Часто на предприятии работает множество станков разной мощности. Это позволяет изготавливать проволоку в крупных масштабах, разного диаметра и длины.

Подготовка заготовок

Чем лучше подготовлена заготовка, тем дольше прослужит волочильный стан. Окалина ухудшает качество продукта и может повредить механическую часть оборудования.

Удаление налета производится несколькими способами.

  1. Электрохимический. Заготовку опускают в раствор кислоты и пропускают ток. Он бывает анодным, когда ржавчина растворяется под воздействием положительного источника (плюс). Или катодным, но такой вариант более опасный, потому что оксиды железа возобновляются под воздействием водорода. Неправильное напряжение может ослабить прочность сырья.
  2. Химический. В этом случае используют кислоту, разогретую до +50⁰С. После обработки надо смыть остатки раствора и хорошо просушить заготовку.
  3. Механический. Самый безопасный, но длительный процесс. Для этого используют методы деформации изгибом, скручиванием, взаимодействие со специальными реагентами. Также применяют обычные инструменты (щетки, иглорезы).

Некоторые методы можно комбинировать. Это улучшит эффективность обработки и снизит риск порчи материала.

U-Technology Group – преимущества сотрудничества

Если вы планируете новое производство или модернизируете имеющийся парк волочильного оборудования, наша компания поможет реализовать ваши проекты. Мы оказываем услуги по подбору изготовителей станков для волочения проволоки и поставки машин с различными техническими характеристиками в любые регионы РФ.

Нами реализовано большое количество проектов в России. Большой опыт и налаженные деловые связи с китайскими производителями позволяют сделать процесс закупки волочильного оборудования проще, быстрее и удобнее.

Заключая договор с U-Technology Group, вы можете рассчитывать на:

  • большой выбор волочильных машин различного типа;

  • применение эффективных решений и современных технологий;

  • высокое качество и точную калибровку станков для волочения;

  • внимательное отношение к вашим запросам и пожеланиям;

  • прямые поставки, снижающие конечную стоимость товара.

Срок производства. Некоторые модели волочильных станов имеются в наличии. Срок производства для остальных – в зависимости от сложности проекта и загруженности производства.

Срок поставки: от 15 дней.

Виды доставки. Предлагаем различные варианты перевозки: автомобильные, железнодорожные, морские, воздушные и мультимодальные.



Обращайтесь, наши менеджеры ответят на любой вопрос и помогут выбрать качественное оборудование для волочения проволоки.

Встроенные проволочные ящики — Rockford Manufacturing Group

RMG, модель 67 MD10, встроенный выдвижной ящик для проволоки

RMG, модель 89 MD14, встроенный выдвижной ящик для проволоки

RMG, модель 1011, линейный выдвижной ящик

RMG, модель 1214, линейный выдвижной ящик для проволоки

RMG Модель 1214 MD 19 Проволочный выдвижной ящик In-Line

Проволочное оборудование RMG In-Line используется для производства многих продуктов, включая стеллажи для бытовой техники, стеллажи, обработку стальных стержней, резьбовой стержень, торговые витрины (POP), мебель, клетки и автомобильные детали. Волочение проволоки в линию снижает материальные и производственные затраты, а также повышает производительность и качество продукции. Наши выдвижные ящики подают готовую проволоку непосредственно в станки для правки и резки, гибочные станки с ЧПУ, станки Multi-Slide и станки для холодной штамповки.

RMG поставляет интегрированные системы для переработки горячекатаной катанки в очищенную от окалины и тянутую проволоку, которая регулярно используется в различных производственных машинах и процессах для снижения стоимости материала.

  • Снижение затрат на материалы: Экономия производственных затрат за счет использования протравленной и кальцинированной катанки, полуфабриката или горячекатаной проволоки вместо готовой волоченной проволоки. Это дает вашей компании конкурентное преимущество для увеличения прибыли.
  • Срочный запас: Сокращение складских запасов, с использованием меньшего количества основных диаметров проволоки можно получить множество различных размеров отделки. Сокращая количество размеров отделки, которые у вас есть на складе, ваша компания снижает общие затраты на материалы. Кроме того, вы повышаете свою гибкость и оперативность в соответствии с изменяющимися требованиями ваших клиентов.
  • Контроль точного диаметра: Вы платите за фунт, но продаете по частям. Выдвижной ящик для проволоки In-Line обеспечивает идеальную проволоку с жесткими допусками в месте использования. Это обеспечивает постоянство катушки к катушке. Отливка и качество вашего материала теперь оптимальны для подачи в ваше производственное оборудование, что позволяет повторять настройки и превосходную прямолинейность проволоки.
  • Улучшенная формуемость металла: Свежетянутую проволоку легче выпрямлять или формовать. Волочение проволоки на линии устраняет проблемы «возрастного упрочнения» и обработки повреждений, которые распространены при автономном процессе волочения проволоки.
  • Увеличенный срок службы инструмента: Детали, изготовленные методом непрерывного волочения проволоки, требуют меньшего усилия, что увеличивает срок службы инструмента.
  • Улучшенные условия для проволоки: Волочение проволоки на линии обеспечивает постоянный поток чистой и контролируемой проволоки на производственную машину, проволока не успевает окисляться, портиться или повреждаться из-за нахождения в запасах в ожидании производства. Даже при использовании наилучших методов обращения с готовой проволокой она может иметь дефекты в процессе намотки и транспортировки. Когда протянутая вне линии проволока отбрасывается, литье, состояние и качество проволоки ухудшаются. Несовершенства поверхности и подложки, возникающие в процессе перемотки, вносят изменения в производственный процесс.
  • Устранение короткой подачи: Ящики для проволоки RMG In-Line обеспечивают «петлю хранения» проволоки и изолируют вес катушки от системы подачи производственной машины. Наша машина для волочения проволоки соответствует требованиям к проволоке производственных машин, обеспечивая постоянную поставку проволоки «без нагрузки».
  • Сокращение времени простоя: Можно использовать более крупные и тяжелые катушки. Ящик для проволоки представляет собой огромную лебедку, способную тянуть самые тяжелые бухты проволоки. Изолируя этот вес рулона от системы подачи производственной машины, ваши операторы могут устанавливать давление подачи для правильной работы производственной машины, не заботясь о весе рулона.
  • Снижение затрат на материалы: Экономия производственных затрат, поскольку вместо готовой волоченной проволоки используется травленый и кальцинированный прут, полуфабрикат или горячекатаная проволока. Это дает вашей компании конкурентное преимущество для увеличения прибыли.
  • Запасы «точно в срок»: Сокращение запасов, с использованием меньшего диаметра проволоки можно получить множество различных размеров отделки. Сокращая количество размеров отделки, которые у вас есть на складе, ваша компания снижает общие затраты на материалы. Кроме того, вы повышаете свою гибкость и оперативность в соответствии с изменяющимися требованиями ваших клиентов.
  • Контроль точного диаметра: Вы платите за фунт, но продаете по частям. Выдвижной ящик для проволоки In-Line обеспечивает идеальную проволоку с жесткими допусками в месте использования. Это обеспечивает постоянство катушки к катушке. Отливка и качество вашего материала теперь оптимальны для подачи в ваше производственное оборудование, что позволяет повторять настройки и превосходную прямолинейность проволоки.
  • Улучшенная формуемость металла: Свежетянутую проволоку легче выпрямлять или формовать. Волочение проволоки на линии устраняет проблемы «возрастного упрочнения» и обработки повреждений, которые распространены при автономном процессе волочения проволоки.
  • Увеличенный срок службы инструмента: Детали, изготовленные методом непрерывного волочения проволоки, требуют меньшего усилия, что увеличивает срок службы инструмента.
  • Улучшенные условия для проволоки: Волочение проволоки на линии обеспечивает постоянный поток чистой и контролируемой проволоки на производственную машину, проволока не успевает окисляться, портиться или повреждаться из-за нахождения в запасах в ожидании производства. Даже при использовании наилучших методов обращения с готовой проволокой она может иметь дефекты в процессе намотки и транспортировки. Когда протянутая вне линии проволока отбрасывается, литье, состояние и качество проволоки ухудшаются. Несовершенства поверхности и подложки, возникающие в процессе перемотки, вносят изменения в производственный процесс.
  • Устранение короткой подачи: Ящики для проволоки RMG In-Line обеспечивают «петлю хранения» проволоки и изолируют вес катушки от системы подачи производственной машины. Наша машина для волочения проволоки соответствует требованиям к проволоке производственных машин, обеспечивая постоянную поставку проволоки «без нагрузки».
  • Сокращение времени простоя: Можно использовать более крупные и тяжелые катушки. Ящик для проволоки представляет собой огромную лебедку, способную тянуть самые тяжелые бухты проволоки. Изолируя этот вес рулона от системы подачи производственной машины, ваши операторы могут устанавливать давление подачи для правильной работы производственной машины, не заботясь о весе рулона.

Краткий обзор

Проволочные лотки RMG In-Line изготавливаются в соответствии со специфическими требованиями наших клиентов. Площадь обжатия, марка и предел прочности материала, а также скорость производства определяют производительность машин. Пожалуйста, свяжитесь с RMG для уникальных применений.

Номер модели Модель 56 Модель 67 Модель 89
9 Рекомендуемый диапазон диаметра проволоки0109

 2mm (.125") to 8.0mm (.312") wire diameter — With maximum 30% area of reduction @ 485 N/mm2 (70 ksi)» data-order=»2.2mm (.125") to 8.0mm (.312") wire diameter — With maximum 30% area of reduction @ 485 N/mm2 (70 ksi)»> Диаметр проволоки от 2,2 мм (0,125 дюйма) до 8,0 мм (0,312 дюйма) — с максимальной площадью обжатия 30 % при 485 Н/мм2 (70 фунтов на квадратный дюйм) От 5,0 мм (0,197 дюйма) до 9,5 мм (. Диаметр проволоки 375 дюймов — с площадью сужения не более 30 % при 485 Н/мм2 (70 фунтов на квадратный дюйм) 250") to 13.5mm (.531") wire diameter — With maximum 30% area of reduction @ 485 N/mm2 (70 ksi)» data-order=»6.3mm (.250") to 13.5mm (.531") wire diameter — With maximum 30% area of reduction @ 485 N/mm2 (70 ksi)»> Диаметр проволоки от 6,3 мм (0,250 дюйма) до 13,5 мм (0,531 дюйма) — с площадью сужения не более 30 % @ 485 Н/мм2 (70 тысяч фунтов/кв. дюйм)
Типовой диапазон скоростей зависит от области применения 15,2 метра в минуту (50 футов в минуту) Минимум | 73,2 метра в минуту (240 футов в минуту) Максимум 2 Meters Per Minute (50 Feet Per Minute) Minimum | 85.3 Meters Per Minute (280 Feet Per Minute) Maximum » data-order=»15.2 Meters Per Minute (50 Feet Per Minute) Minimum | 85.3 Meters Per Minute (280 Feet Per Minute) Maximum «> Минимум 15,2 метра в минуту (50 футов в минуту) | 85,3 метра в минуту (280 футов в минуту) Максимум 15,2 метра в минуту (50 футов в минуту) Минимум | 76,2 метра в минуту (250 футов в минуту) Максимум
Диапазон размеров двигателя 5 kW (10 hp) — 18.6 kW (25 hp)» data-order=»7.5 kW (10 hp) — 18.6 kW (25 hp)»> 7,5 кВт (10 л.с.) — 18,6 кВт (25 л.с.) 22,4 кВт (30 л.с.) — 55,9 кВт (75 л.с.)

49 22,4 кВт (30 л.с.) — 55,9 кВт (75 л.с.)
Типовая модель средства для удаления накипи Модель MD10 Model MD10 Model MD14

00″ data-percent-format=»10.00%» data-date-format=»DD.MM.YYYY» data-time-format=»HH:mm» data-features=»["after_table_loaded_script"]» data-search-value=»» data-lightbox-img=»» data-head=»on» data-head-rows-count=»1″ data-pagination-length=»50,100,All» data-auto-index=»off» data-searching-settings=»{"columnSearchPosition":"bottom","minChars":"0"}» data-lang=»default» data-override=»{"emptyTable":"","info":"","infoEmpty":"","infoFiltered":"","lengthMenu":"","search":"","zeroRecords":"","exportLabel":"","file":"default"}» data-merged=»[]» data-responsive-mode=»0″ data-from-history=»0″>

Model Number Model 1011 Model 1214
Recommended Finish Wire Diameter Range 5mm (.375") to 16.0mm (.625") wire diameter — With maximum 30% area of reduction @ 485 N/mm2 (70 ksi)» data-order=»9.5mm (.375") to 16.0mm (.625") wire diameter — With maximum 30% area of reduction @ 485 N/mm2 (70 ksi)»> 9.5mm (.375″) to 16.0 диаметр проволоки мм (0,625 дюйма) — с площадью сужения не более 30 % при 485 Н/мм2 (70 фунтов на квадратный дюйм) диаметр проволоки от 12,7 мм (0,500 дюйма) до 19,0 мм (0,750 дюйма) — с площадью не более 30 % редукции при 485 Н/мм2 (70 фунтов/кв. дюйм)
Типовой диапазон скорости зависит от области применения 2 Meters Per Minute (50 Feet Per Minute) Minimum | 73.2 Meters Per Minute (240 Feet Per Minute) Maximum » data-order=»15.2 Meters Per Minute (50 Feet Per Minute) Minimum | 73.2 Meters Per Minute (240 Feet Per Minute) Maximum «> 15,2 метра в минуту (50 футов в минуту) Минимум | 73,2 метра в минуту (240 футов в минуту) Максимум 15,2 метра в минуту (50 футов в минуту) Минимум | 73,2 метра в минуту (240 футов в минуту) Максимум
Диапазон размеров двигателя 4 kW (30 hp) — 55.9 kW (75 hp)» data-order=»22.4 kW (30 hp) — 55.9 kW (75 hp)»> 22,4 кВт (30 л.с.) — 55,9 кВт (75 л.с.) 22,4 кВт (30 л.с.) — 93,2 кВт (125 л.с.)

04

04

Типичное средство для удаления накипи, модель Модель MD19 Модель MD19

Общие функции для всех конфигураций проволочных ящиков RMG

Опции для всех конфигураций проволочных ящиков RMG8

3

Опциональный подвесной кронштейн RMG In-Line Wire Drawer

RMG In-Line Wire Drawer Дополнительная головка подачи

Выходной направляющий ролик RMG In-Line Wire Drawer

View RMG Straighten & Cut

Просмотреть механические устройства для удаления накипи RMG

Просмотреть Lewis Stationary Cut

Просмотреть Lewis SYNCHRO/CUT

Связаться с RMG

Spotlight On Wire Drawing Machines & Dies

by Mike McNulty, Editor
Wire & Cable Technology International 901TI 901TI Несмотря на то, что процесс использования машины для протягивания проволоки через матрицу для уменьшения ее диаметра и увеличения длины очень стар, и его основные принципы не сильно изменились со времен -го -го года. века, машины, процессы и инструменты, используемые для волочения проволоки, менялись и будут продолжать меняться. Имейте в виду, что это не быстрые инновации, а те, которые развиваются и совершенствуются.

В области машин для волочения проволоки у нас есть долгосрочные тенденции к технологии многопроволочного волочения, более высоким скоростям, гибкости, автоматизации, системам быстрой смены матрицы, увеличенным уровням производительности и диапазонам, переменной вытяжке, снижению затрат и улучшенной смазке. . Что касается матрицы для волочения проволоки, значительная часть новостей сосредоточена на улучшении обслуживания, и мы стали свидетелями введения бесплатных инженерных услуг, бесплатных пробных версий, программ управления запасами, лизинга и подбора матрицы. Что касается технологии изготовления волочильных штампов, разработки происходят в области материалов и источников инструментов, технологий изготовления инструментов и отделки поверхности. Одним из примеров являются матрицы из карбида вольфрама, покрытые тонким слоем нанокристаллических алмазных частиц для улучшения характеристик и срока службы матрицы.

Краткий обзор разработок, которые мы наблюдали за последние несколько лет, включает следующее:

  • Современные многопроволочные линии волочения для производства проволоки из меди, алюминия и других цветных металлов.
  • Гибкая машина
  • Компактная волочильная машина для различных применений, включая исследования и разработку материалов.
  • Волочение проволоки из сверхтонкой высокопрочной стали
  • Кабестаны для волочения проволоки с индивидуальным приводом и электронным управлением с минимальным проскальзыванием.
  • Улучшенная конечная поверхность проволоки
  • Программируемая пользователем настройка обратного натяжения с автоматическим измерением и регулировкой.
  • Волочение проволоки из нанокристаллического алмаза
  • Заготовки штампов из нового высокопроизводительного сплава
  • Улучшенная подача смазки на трос
  • Экономия материала за счет более жестких допусков по диаметру или проводимости.
  • Модульные конструкции машин всех размеров: мелкозернистые, промежуточные, аварийные.
  • Волочение специальных материалов, включая алюминий, сплавы, сверхпроводники и биметаллы.
  • Пониженная энергия
  • Миниатюризация: сверхтонкое волочение проволоки многих типов материалов на высоких уровнях производства.

Достижения в процессе волочения проволоки, а также разработка новых материалов для проволоки привели к стремлению к более последовательной и точной геометрии штампов, материалам с более длительным сроком службы и специальным комплектам штампов, таким как штампы, соответствующие удлинению, для использования в многопроволочном волочении. .

Среди нововведений в области оборудования для обработки штампов:

  • Автоматическая угловая полировка и калибровка
  • Мультистанционная, ультразвуковая штамповка
  • Мощная инспекция

В дополнение к тому, чтобы быть в курсе последних событий, для успешного выбора, использования и технического обслуживания машин для волочения проволоки и штампов необходимо хорошее знание основ волочения проволоки.

Основы волочения проволоки

Волочение проволоки — это стационарный процесс холодной штамповки, при котором стержень или проволока протягивается или протягивается через одну матрицу или серию последовательных матриц. Каждая матрица и последующие матрицы имеют диаметры, меньшие диаметра исходного материала, а площадь поперечного сечения проволоки уменьшается по мере ее прохождения через каждую матрицу. Теоретически волочение проволоки представляет собой «процесс без стружки», при котором не предполагается удаление материала. Из-за этого объем проволоки практически остается таким же, как и при вытягивании, но длина проволоки увеличивается или удлиняется в соответствии с ее новым диаметром. На практике, в зависимости от вытягиваемого материала и условий смазывания, происходит некоторое образование мелких частиц металла.

Процесс волочения проволоки считается холодным, потому что тепло не применяется для облегчения формирования металла. Во время волочения свойства входного материала изменяются из-за холодной обработки, и температура действительно повышается, часто резко, по мере того, как проволока вытягивается до меньших диаметров.

Для волочения проволоки вам понадобится волочильная машина, проволока, смазка и матрицы. Процесс может быть мокрым или сухим, что определяется типом используемой смазки: продукты на водной или масляной основе для мокрого волочения и сухие смазки для сухого волочения.

В процессе волочения проволоки используются машины с одним, но чаще многоштыревым (многовытяжным или тандемным) устройством, предназначенным для волочения одной или нескольких проволок одновременно. Когда стержень или проволока протягивается через каждую матрицу, диаметр уменьшается (уменьшение площади) и увеличивается длина (удлинение).

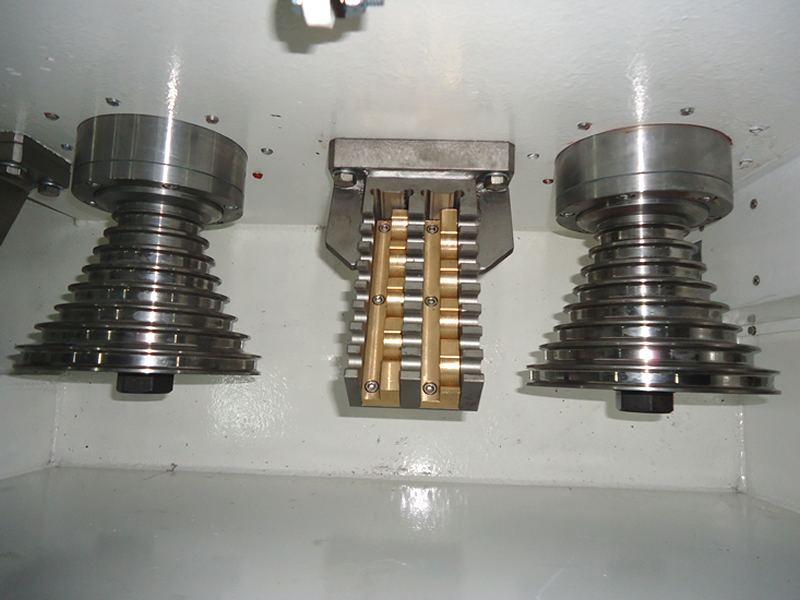

В машинах для волочения проволоки протягивание материала для волочения осуществляется с помощью приводных шпилей. На одной тяговой машине существует только одна тяга, а несколько тяговых машин обычно имеют количество тяг, равное количеству тяг. Кабестаны могут быть расположены в линию (тандем), когда каждый вал приводится в движение одним валом, или в виде конуса, когда на одном валу находится более одного вала. Ключевыми параметрами волочения проволоки являются уменьшение площади, удлинение проволоки и проскальзывание:

Уменьшение площади, AR, % AR = (A1 – A2)/A1 x 100 AR = (1 – A2/A1) x 100 AR = (1 – (D2/D1)2) x 100

где, A1 = входная площадь поперечного сечения; A2 = выходное поперечное сечение;

D1 = входной диаметр; D2 = выходной диаметр

Удлинение проволоки, E, % E = (L2 – L1)/L1 x 100 E = (L2/L1 – 1) x 100

E = ((D1/D2)2 – 1) x 100

где L1 = входная длина; L2 = выходная длина; D1 = входной диаметр; D2 = выходной диаметр Соотношение между удлинением и уменьшением площади: E = 100/(100 – AR) – 100

Проскальзывание в % представляет собой разницу в скорости между канатом

и волочильным шпилем, следующим образом: скорость провода; Vc = скорость вращения шпиля

В волочильном станке с многоступенчатой ​​тягой проскальзывание будет накапливаться по всей машине, пока не достигнет конечного шпиля, где % скольжения теоретически равен нулю. В машине с нулевым скольжением стержень или проволока вытягиваются с одинаковой скоростью каждого волочильного шпиля. Другие полезные и интересные расчеты могут быть сделаны относительно скорости и производительности машин для волочения проволоки. Это полезно при составлении планов емкости. При выборе параметров волочильного станка необходимо учитывать множество факторов, включая материал входной проволоки, количество проволок, окончательный диаметр проволоки, конечную скорость проволоки, стиль работы, условия смазки и требования к качеству поверхности.

В основе процесса волочения проволоки лежит волочильная матрица, которая представляет собой инструмент, который находится в непосредственном контакте с проволокой во время ее обработки. Существуют десятки поставщиков фильер для волочения проволоки. По моему мнению, при выборе поставщика и приобретении волок для волочения проволоки важны следующие аспекты: согласованность и качество деталей, сервис, опыт и ноу-хау, помощь в проектировании, цена и сроки поставки.

Матрицы для волочения проволоки должны иметь правильную геометрию для соответствующего применения, если можно ожидать хороших результатов. Матрица может быть разбита на несколько зон: входная зона, где проволока и смазка входят в матрицу, зона редуцирования, где проволока соприкасается с матрицей и начинает деформироваться, зона калибровки, где задается диаметр проволоки, и выходная зона, где проволока покидает матрицу. Для описания частей штампа используются различные термины, но наиболее важными атрибутами являются угол наклона штампа, длина опоры и диаметр. Кроме того, хорошо работающие матрицы должны обеспечивать некоторый тип смешивания от одной зоны к другой, чтобы поверхность проволоки не повреждалась и не напрягалась.

Оптимальный угол матрицы и длина подшипника зависят от вытягиваемого материала и площади обжатия. Существует много хороших технических статей по геометрии штампов. Эти знания в сочетании с практическим опытом, тестированием и, возможно, программным обеспечением для моделирования приведут вас в правильном направлении для получения оптимальной геометрии матрицы.

Материалы, используемые для волок для волочения проволоки, включают карбид вольфрама (TC или WC), монокристаллический природный алмаз (SCND), монокристаллический синтетический алмаз (SCSD) и поликристаллический синтетический алмаз (PCD). Для каждого материала доступны различные «классы» в зависимости от таких факторов, как размер зерна, уровень полировки, плотность, процентное содержание алмазов и т. д. Каждый материал и класс имеют свои преимущества и ограничения, и по этому вопросу есть опубликованные мнения.

Многие факторы влияют на решение, включая обрабатываемый материал, требования к качеству поверхности, диаметр и форму изделия, температуру, скорость, % проскальзывания при вытяжке, стоимость и т. д. Наиболее важные данные об этих факторах, вероятно, будут получены из практического опыта, сбора и анализа. данных о производительности отдельных заводов. Материалы были усовершенствованы в направлении повышения прочности PCD, увеличения диаметра в материалах PCD и SCSD, обработки поверхности для снижения коэффициента трения, использования запатентованных технологических инструментальных сталей и использования одноразовых вставок.

Список литературы:

WCTI Spotlight Статьи на Wire . Март/апрель 2022 г. Выпуск WCTI.

Станок для волочения проволоки | FENN Torin Drawbenches

Перейти к содержимому

Оборудование для рисованияinfo@napcon-коммуникаций.com2022-06-16T20:48:21+00:00

Системы длиной до 230 футов (70,1 м) с грузоподъемностью 200,00 фунтов. тянуть (90,718,474 кг.)

Нужна дополнительная информация о нашем чертежном оборудовании?

Просмотр видео

Типичные материалы Приложения Промышленность Тяговые станки, типы
Сталь Трубки Исследования Цепь
Медь Сплошные рулоны Медицинский Гидравлический
Алюминий Фигурная проволока Производство Шарико-винтовая передача
Сверхпроводящие Ядерный Полуавтоматический
Экзотические металлы Сверхпроводящий Полностью автоматизированный
Драгоценные металлы Пневматический
