Токарный станок начала XIX века со столешницей

Токарный станок XIX век

Размер столешницы - 1430х480х20мм
Размер станины - 1430х140мм
Высота ножек - 880мм
Общая высота станка - 1080мм
Ножки размером 150х60мм и ножки диаметром - 40мм, основание ножек 135х70мм
Диаметр вала - 40мм
4х ступенчатый шкив диаметром - 70мм, 90мм, 110мм и 148мм
4х ступенчатый маховик диаметром - 580мм, 590мм, 610мм и 630мм
Размер педали - 800х100мм

Немного истории.
История токарных станков начинается в III-IV-м веке до Н.Э. И, как и большинство ремесленных инструментов, впервые обнаружено в Египте.

Фреска Токарный станок Египт III век до Н.Э.Лучковый токарный станок Египт

Первые токарные станки были лучкового типа, где движение заготовки идет сначала в одну сторону, а потом, возвратным движением, возвращается обратно. Для движения тетивы необходимы были большие усилия и две руки. Соответственно для работы на таком станке требовалось два человека.
Так же были станки с тетивой и рычажного типа. Применение лучковых станков встречалось в Эфиопии аж в 1960 годах.

Токарный станок с тетивойРычажный токарный станок

Встречались так же станки с рычажным приводом, где так же требовались усилия 2х человек. Со временем лучковые станки эволюционировали, и уже в XIV веке к ним приспособили педаль, а функцией возврата занималась упругая жердь.

Токарный станок с ножным приводомТокарный станок с ножным приводомТокарный станок с ножным приводом

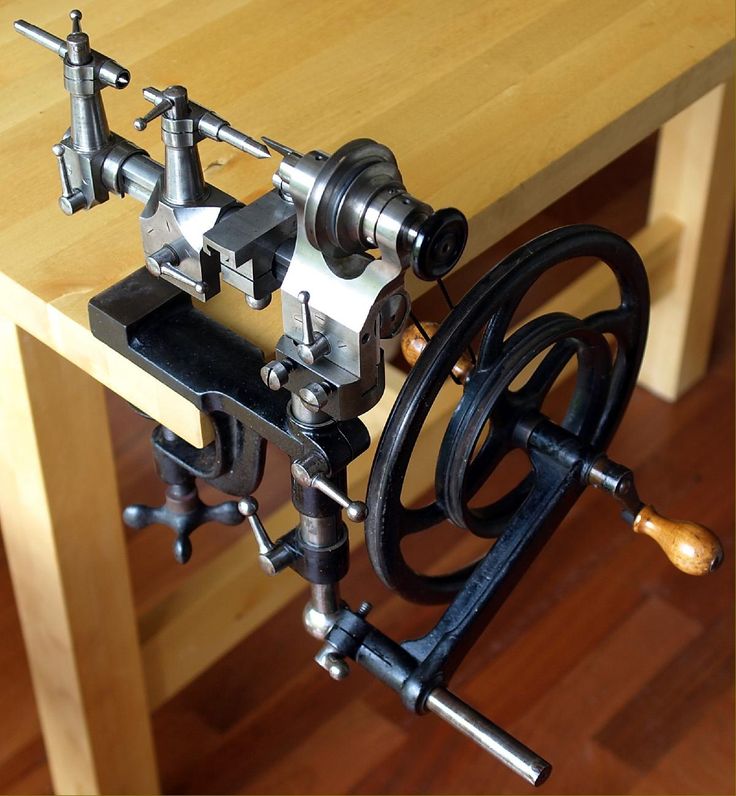

Далее по эволюционной шкале, где-то в XVI века, следует станок с маховиком и ручным приводом. Где, опять же, было задействовано 2 человека.

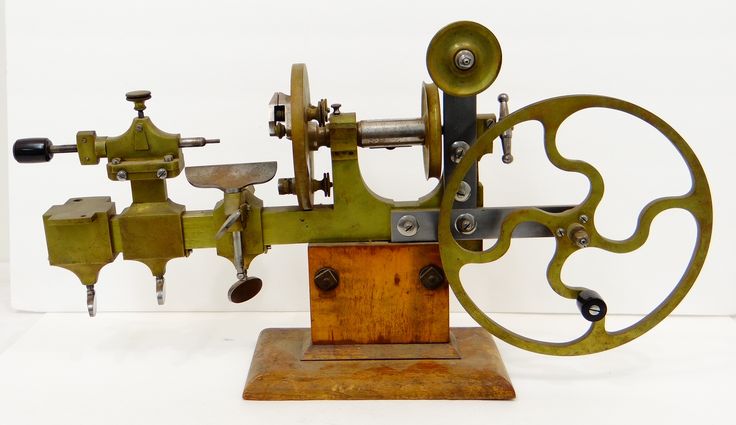

Токарный станок с маховиком

И вот мы наконец приближаемся к нашему станку. В конце XVIII-го, начале XIX-го веков появляется гибридный токарный станок с маховиком и ножным приводом.

Схема станка с ножным приводом начало XIX века

Наш станочек обзавелся большим чугунным маховиком с несколькими скоростями работы, всё это дело крепится на 40мм вал, который установлен в мощные деревянные ножки.

Токарный станок, вал и маховикТокарный станок, маховикТокарный станок, шкив

Роль станины выполняет дерево с чугунными полозьями закрепленными на болты. По полозьям ходит подвижный суппорт на мощном креплении с быстро откручиваемыми винтами. Заготовка крепится на трехзубный патрон и упирается в подвижную заднюю бабку.

токарный станок, трехзубый патронтокарный станок, крепление суппортатокарный станок, крепление станины

Станок несколько отличается от своих собратьев наличием широкой столешницы, возможно, или скорее всего, это говорит о том что станок был модифицирован/изготовлен под определенного мастера и определенные задачи.

Вот такая вот вместо простого описания станка вышла занятная статья о истории токарных станков. Ну и на последок сравните с современным станком фирмы Hegner

Токарный станок HDB-200SE, 220В



Автор Фёдор ЩербаковОпубликовано Рубрики Коллекции, Токарное делоМетки XIX век, XVIII век, ножной привод, токарный станок

Токарные станки СССР классификация, конструкция и обзор моделей

Используя токарный станок одной из современных моделей, можно выполнять достаточно большой перечень технологических операций по обработке металла. Но преимущественно на таком оборудовании выполняют обработку наружных и внутренних поверхностей заготовок, имеющих цилиндрическую, коническую и фасонную конфигурацию.

Современный токарный станок

История токарных станков в Советском Союзе

Развитие станкостроения в СССР началось после Октябрьской революции. После открытия быстрорежущей стали и твердых сплавов стали выпускать мощные агрегаты. 1А62 — один из первых станков, которые стали эксплуатировать в массовом и серийном производстве. Выпущен .

В 1956 г. ему на смену пришла усовершенствованная модификация 1К62 с большей мощностью и диапазоном режимов. Позже инженеры продолжали работать над усовершенствованием конструкции агрегатов. По сей день на предприятиях функционируют 16К20, ДИП 200, ДИП 300 и другие модели.

Алапаевский станкостроительный завод

Год основания – 1942

Завод выпускал станки токарно-револьверные с вертикальной осью револьверной головки 1П365, 1П371.

Алапаевский станкостроительный завод, выпустивший свою первую продукцию в 1942 году, был одним из крупнейших в СССР заводов по производству металлообрабатывающих станков.

  • Полуавтоматы токарно-револьверные патронные с вертикальной осью револьверной головки
  • Полуавтоматы токарно-револьверные патронно-прутковые с ЧПУ и многоцелевые
  • Станки токарно-винторезные
  • Специальные станки

Описание станков, выпускаемых на заводе:

Область применения

Токарные станки применяются для внутренней и наружной обработки цилиндрических поверхностей. Можно изготавливать валы, втулки, фланцы, шкивы, муфты и другие детали.

Заготовка устанавливается в патрон, который вместе со шпинделем вращается на заданных оборотах. Режущий инструмент совершает поступательное движение. За счет этого заготовка приобретает нужную форму и размеры.

  • Обработка торца.
  • Обтачивание наружной поверхности до заданного диаметра.
  • Сверление и расточка отверстий.
  • Выточка канавок.
  • Нарезание внутренней и наружной резьбы.
  • Развертывание и зенкование.

Бердичевский станкостроительный

была основана ещё до революции как небольшое предприятие по выпуску кроватей и гвоздей.

В 1929-1931 гг. на базе предприятия был основан транмиссионный завод.

В 1932 г. заводу присваивается имя «Комсомолец». В этот период завод освоил выпуск трубопроводно-запорной арматуры и запасных частей.

С 1980 года завод осваивает выпуск новой гаммы токарно-револьверных станков, в состав которой входят автоматизированные станки модели 1Г340П, станки с цикловым программным управлением модели 1Г340ПЦ, станки с числовым программным управлением модели 1В340Ф30 и роботизированные комплексы на их базе.

В 1984 году на заводе начинается выпуск многоцелевых токарно-револьверных станков модели 1П420ПФ40, которые кроме токарной обработки выполняют сверлильно-фрезерную доработку детали за одну установку в патроне.

В 2003 г. завод прошел модернизацию.

  • Токарно-револьверные станки, в том числе с ЧПУ

Описание станков,выпускаемых на заводе:

Конструкция токарного станка

Основными узлами являются:

  • Станина — несущая конструкция, на которой расположены все узлы.
  • Передняя бабка — в ней находится шпиндель, который вращается с деталью, и коробка скоростей.
  • Задняя бабка — дополнительно фиксирует деталь во время обработки в центрах. Пиноль служит для крепления режущего инструмента (сверла, развертки).
  • Суппорт — несет резцедержатель, в который крепятся токарные резцы. Перемещается в поперечном и продольном направлении на заданной скорости.
  • Коробка подач — обеспечивает движение от ходового винта или вала на суппорт.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

  • Диаметр шпинделя — 12 мм.
  • Частота вращения шпинделя — 130-170 об./мин.
  • Расстояние между центрами — 350 мм.
  • Максимальная длина обработки — 300 мм.

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

  • Обработка наружных и внутренних поверхностей.
  • Нарезка резьбы.
  • Сверловка, зенкование, развертывание.
  • Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

  • Высота центра над станиной и суппортом — 500 и 325 мм.
  • Диаметр шпинделя — 128 мм.
  • Максимальный вес заготовки — 5 т.
  • Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

  • Расстояние между центрами — 250 мм.
  • Максимальный диаметр заготовки над станиной — 160 мм.
  • Диаметр отверстия шпинделя — 18 мм.
  • Мощность — 0,4-0,5 кВт.

История появления и развития оборудования

По мнению историков, токарные станки (вернее, примитивные прародители подобных устройств) были изобретены и начали использоваться человеком еще в середине VII века до нашей эры. Конечно, такое устройство имело простейшую конструкцию, но позволяло эффективно выполнять обработку изделий из дерева или кости. Для того чтобы произвести такую обработку, в двух центрах, которые монтировались соосно друг с другом, зажималась деталь. Ее вращали вручную, а процесс резания осуществлялся при помощи ручного резца, которым манипулировал отдельный «оператор». Таким образом изделию придавалась требуемая форма и размеры.

Следующим этапом развития, которому подверглось оборудование токарной группы, стало оснащение его приводом, необходимым для придания детали вращательного движения. В качестве такого привода изначально использовалась тетива лука, которую петлей накидывали на обрабатываемое изделие. А чуть позже (в XIV столетии) был изобретен ножной привод для токарного оборудования.

Старинный токарный станок с ножным приводом

Конструкция такого привода, очень напоминающего приводной механизм ножной швейной машины, состояла из закрепленной консольной деревянной жерди, соединенной с обрабатываемой деталью при помощи прочной веревки. При нажатии ногой на жердь веревка натягивалась, что приводило к вращению заготовки на 1–2 оборота. После того как нога убиралась с жерди, веревка освобождалась и устремлялась вверх, что влекло за собой вращение заготовки в другую сторону.

Несмотря на простую конструкцию, такие токарные станки уже позволяли выполнять обработку с достаточно высоким качеством. Их плюсом являлось и то, что обслуживание устройств было очень простым.

Токарно-копировальный станок А. Нартова, 1729 год

Станок токарной группы XVI столетия уже имел в своей конструкции люнет и центры, изготовленные из металла, что позволяло использовать его для обработки заготовок, отличающихся сложной конфигурацией. Однако по причине невысокой мощности такого устройства применять его для токарной обработки металлических заготовок было еще нельзя.

Сильный толчок история токарного станка получила в 1700-х годах, когда россиянином Андреем Нартовым было создано устройство, на которое установили механический суппорт. Следует отметить, что именно это новшество послужило сильнейшим толчком в развитии всего оборудования, предназначенного для обработки заготовок из металла. Серьезный вклад в развитие токарных агрегатов внесли французские инженеры, которые к середине XVIII столетия создали устройство, отличающееся высокой универсальностью. Уже к концу этого века во французской промышленности стал использоваться специализированный агрегат, на котором можно было выполнять нарезание резьбы на металлических винтах.

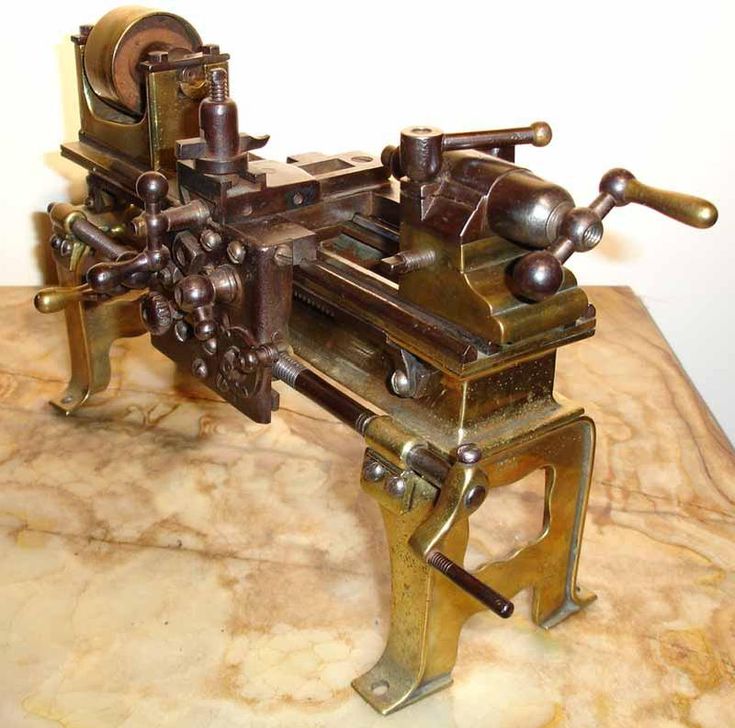

Токарные станки Модсли (нажмите, чтобы увеличить)

По-настоящему прорывным в развитии токарного оборудования принято считать 1794-й год, когда Генри Модсли создал станок, послуживший базой для дальнейшего развития всех токарных агрегатов. Что примечательно, предприятие, основанное Модсли, занималось также производством плашек и метчиков, с помощью которых на его оборудовании выполняли нарезание резьбы.

О том, чтобы автоматизировать токарный станок, стали задумываться в XIX веке, и пальма первенства в этом вопросе принадлежит американским инженерам. Данный процесс шел по пути оснащения агрегатов дополнительными элементами автоматизации, что в итоге привело к созданию первого станка с револьверной головкой. Именно на базе таких устройств в дальнейшем и стали создавать универсальные станки-автоматы, первый из которых (станок Спенсера) был представлен общественности в 1973 году.

Техника безопасности при работе на токарном оборудовании советского производства

Работа на токарном станке приравнивается к труду с повышенной опасностью. Во избежание травматизма токарь должен соблюдать правила безопасности:

  • Выполнять только порученные мастером задания.
  • Перед началом работы проверить станок на холостом ходу.
  • Не приступать к работе при обнаружении неисправностей.
  • Устанавливать, измерять и снимать деталь после полной остановки агрегата.
  • Прочно фиксировать заготовку в патроне и резец в резцедержателе.
  • Если заготовка выступает с обратной стороны шпинделя — оградить рабочую зону от посторонних.

Советские токарные станки — мощные и надежные агрегаты. Многие модели давно сняты с производства. Но на предприятиях и в домашних мастерских до сих пор успешно изготавливают детали на советском оборудовании.
