Всё о видах профлиста и его свойствах.

Профилированный лист сегодня используют в строительстве повсеместно. Но тот, что предназначен для фасада, не всегда подойдёт для кровли или несущих конструкций. Так какой же бывает профлист? Разберёмся в видах профнастила и его технических характеристиках на примере продукции компании «Металл Профиль».

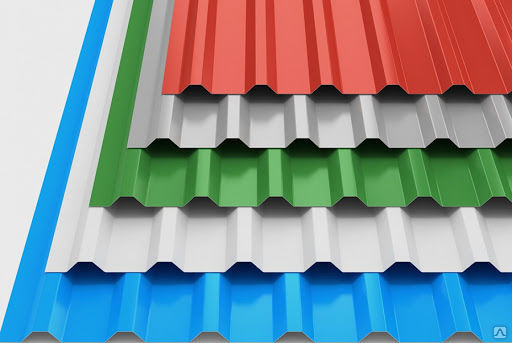

Внешность и защита профлиста

Цвет и фактурный рисунок профнастила зависят от того, какое полимерное покрытие вы выберете. Полимеры помогают сохранить внешний вид изделия, а также защищают его от ржавчины и механических повреждений. Причём, у добросовестных производителей (например, у компании «Металл Профиль») любой вид профлиста содержит сразу несколько защитных слоёв:

• Оцинковка. Цинк не ржавеет, поэтому он защищает сталь от коррозии.
• Пассивация. Этот слой делает коррозионные свойства металлов более пассивными.
• Грунт. Защищает от коррозии и придаёт отличную адгезию для финишного слоя.
• Полимерное покрытие. Придаёт изделию цвет и фактуру, защищая от выцветания и различных агрессивных воздействий окружающей среды.

Кроме того, все эти слои есть не только на наружной стороне изделия, а ещё и на внутренней. Правда, полимер на внутренней стороне заменяет специальное защитное полимерное покрытие.

Виды профлиста

В названии профлиста всегда стоит буквенное обозначение: например, С-21 или Н-75. Эти буквы обозначают вид профлиста. На рынке строительных материалов сегодня чаще всего можно встретить четыре вида:

• С — стеновой.
• Н — несущий.
• НС — универсальный.
• МП — универсальный.

Разберём подробнее каждый вид и рассмотрим, какие профили можно встретить на рынке.

С — стеновой

Строители рекомендуют использовать такой вид профлиста на фасадах зданий. Правда, это не строгое правило, и зачастую стеновой профлист можно встретить на заборах или даже на кровле (при сплошной обрешётке). Часто тонкие и малорельефные стеновые листы (например, С-8 и С-10) используют для временных построек.

Такие изделия чаще всего не отличаются высокой несущей способностью. Их профиль не очень высокий, а дополнительные рёбра жёсткости отсутствуют.

Разновидности: C-8, С-10, С-21, С-44.

С-8

Рекомендации к использованию: фасады, заборы.

Технические характеристики:

• Габаритная ширина — 1200 мм.
• Полезная ширина — 1150 мм.
• Высота профиля — 8 мм.
• Толщина стали — 0,4-0,7 мм.

С-10

Рекомендации к использованию: фасады, заборы.

Технические характеристики:

• Габаритная ширина — 1138 мм.
• Полезная ширина — 1100 мм.
• Высота профиля — 10 мм.
• Толщина стали — 0,4-0,7 мм.

С-21

Рекомендации к использованию: фасады, заборы, кровли (вариант А).

Технические характеристики:

• Габаритная ширина — 1051 мм.
• Полезная ширина — 1000 мм.
• Высота профиля — 21 мм.
• Толщина стали — 0,4-0,7 мм.

С-44

Рекомендации к использованию: фасады, заборы, кровли (вариант А).

Технические характеристики:

• Габаритная ширина — 1047 мм.
• Полезная ширина — 1000 мм.
• Высота профиля — 44 мм.
• Толщина стали — 0,45-0,8 мм.

Н — несущий

Такой вид профлиста применяют в конструкциях, где на него приходятся серьёзные нагрузки. Чаще всего это несъёмные опалубки, плоские крыши промышленных зданий и другие несущие конструкции.

Главное отличие этого вида профлиста — увеличенная высота рельефа (от 60 мм) и наличие дополнительных рёбер жёсткости. Кроме того, несущий профлист производят из стального листа повышенной толщины.

Разумеется, вы можете поставить такой профлист хоть на фасад, но строители не рекомендуют этого делать. Несущий профлист, как правило, дороже своих аналогов, потому что на его изготовление уходит больше стали. Плюс, его рельеф придётся по вкусу далеко не всем.

Разновидности: Н-60, Н-75, Н-114.

Н-60

Рекомендации к использованию: фасады, заборы, кровли (вариант А), несущие конструкции, несъёмные опалубки.

Технические характеристики

• Габаритная ширина — 902 мм.
• Полезная ширина — 845 мм.
• Высота профиля — 60 мм.
• Толщина стали — 0,5-1 мм.

Н-75

Рекомендации к использованию: кровли (вариант А), несущие конструкции, несъёмные опалубки.

Технические характеристики:

• Габаритная ширина — 800 мм.
• Полезная ширина — 750 мм.
• Высота профиля — 75 мм.
• Толщина стали — 0,65-1 мм.

Н-114

У этого профиля есть два подвида: первый с полезной шириной 750 мм, а второй — с шириной 600 мм. Рядом с названиями обычно пишут эти цифры, чтобы дать понять, о чём идёт речь. У первого больше рёбер жёсткости и больше длина трапеций.

Рекомендации к использованию: кровли (вариант А), несущие конструкции, несъёмные опалубки.

Технические характеристики:

• Габаритная ширина — 807/646 мм.
• Полезная ширина — 750/600 мм.
• Высота профиля — 114 мм.
• Толщина стали — 0,7-1 мм.

НС — универсальный

Универсальный профлист с обозначением НС — это нечто среднее между несущим и стеновым. Высота его рельефа обычно больше, чем у стенового и меньше, чем у несущего. Он обладает достаточной жёсткостью, но его нельзя использовать в несущих конструкциях — может не выдержать. Поэтому строители рекомендуют устанавливать этот вид профлиста на кровли, фасады и заборы.

Оснащают дополнительными рёбрами жёсткости.

Разновидности: НС-35.

НС-35

Рекомендации к использованию: фасады, заборы, кровли (вариант А).

Технические характеристики:

• Габаритная ширина — 1060 мм.
• Полезная ширина — 1000 мм.
• Высота профиля — 35 мм.
• Толщина стали — 0,45-0,9 мм.

МП — универсальный

Маркировка профлиста буквами МП характерна для изделий компании «Металл Профиль». Это профилированный лист широкого применения. Его монтируют на кровлю, фасады и заборы.

Часто его покупают из-за привлекательного рельефа: здесь есть и волнообразные варианты, и трапециевидные. Несущая способность этого профлиста находится где-то посередине между стеновым и несущим. Дополнительные рёбра жёсткости отсутствуют.

Разновидности: МП-10, МП-18, МП-20, МП-35.

МП-10

Рекомендации к использованию: фасады, заборы.

Технические характеристики:

• Габаритная ширина — 1200 мм.
• Полезная ширина — 1100 мм.
• Высота профиля — 10 мм.
• Толщина стали — 0,4-0,7 мм.

МП-18

Рекомендации к использованию: фасады, заборы.

Технические характеристики:

• Габаритная ширина — 1150 мм.
• Полезная ширина — 1100 мм.
• Высота профиля — 18 мм.
• Толщина стали — 0,4-0,7 мм.

МП-20

Рекомендации к использованию: фасады, заборы, кровли (вариант R).

Технические характеристики:

• Габаритная ширина — 1150 мм.
• Полезная ширина — 1100 мм.
• Высота профиля — 18 мм.
• Толщина стали — 0,4-0,8 мм.

МП-35

Рекомендации к использованию: фасады, заборы, кровли (вариант B).

Технические характеристики:

• Габаритная ширина — 1076 мм.
• Полезная ширина — 1035 мм.
• Высота профиля — 35 мм.
• Толщина стали — 0,45-0,9 мм.

Итог

Различные виды профнастила разработаны специально для выполнения разных задач. Стеновой нельзя использовать для несущих конструкций, а несущий профнастил с высоченным рельефом будет бессмысленным, если установить его на забор.

Поэтому выбирайте подходящий вид профлиста, исходя из ваших задач. Так вы обеспечите максимально долгий срок службы изделий и конструкций.

В статье упоминаются категории:

Профилированные листы

В статье упоминаются товары:

чем отличается стеновой профнастил от кровельного

Содержание статьи

Профлист или профнастил — в чем разница и что лучше для забора?

Профлист и профнастил – это, в сущности, разные названия одного и того же материала, представляющего собой тонкие гофрированные оцинкованные стальные листы.

То есть разница между профнастилом и профлистом незначительна и заключается скорее лишь в сфере использования.

Продольный фигурный профиль, присутствующий на поверхности обоих стройматериалов, придаёт им высокую жесткость и прочность при малой толщине (в среднем 0. 5 мм).

А потому листы профнастила могут выдерживать серьёзные нагрузки, уровень которых зависит от типа материала и его свойств.

Назначение

Профнастил чаще всего применяют в строительстве при устройстве кровли. Это в некоторой степени отражается в его названии. Профнастил – это то, что настилают поверх чего-нибудь.

Он бывает разных марок:

• Стеновой, имеющий маркировку «С» – лучше для забора использовать именно этот вид. Применяется и для облицовки фасадов.
• Несущий, отмечаемый литерой «Н» – используется для устройства кровли.
• Несуще-стеновой («НС») – может использоваться как для облицовки стен, так и в кровельных работах.

В обозначении материала кроме аббревиатуры используются цифры, означающие высоту волны.

Для усиления жёсткости на листе выполняются дополнительные канавки.

Такой профиль можно использовать на кровлях практически без обрешётки, при условии, если края листа имеют надёжную опору.

Несущий профнастил может выдерживать значительные нагрузки, а потому уместно его применение в качестве кровли в местностях, где зимой выпадает много снега. Он же применяется для устройства перекрытий.

Кровельный профнастил/профлист может быть оцинкованным или в дополнение покрыт полимерным покрытием. Оно имеет декоративную функцию и служит дополнительной защитой от коррозии.

Можно приобрести листы и без полимерного покрытия.

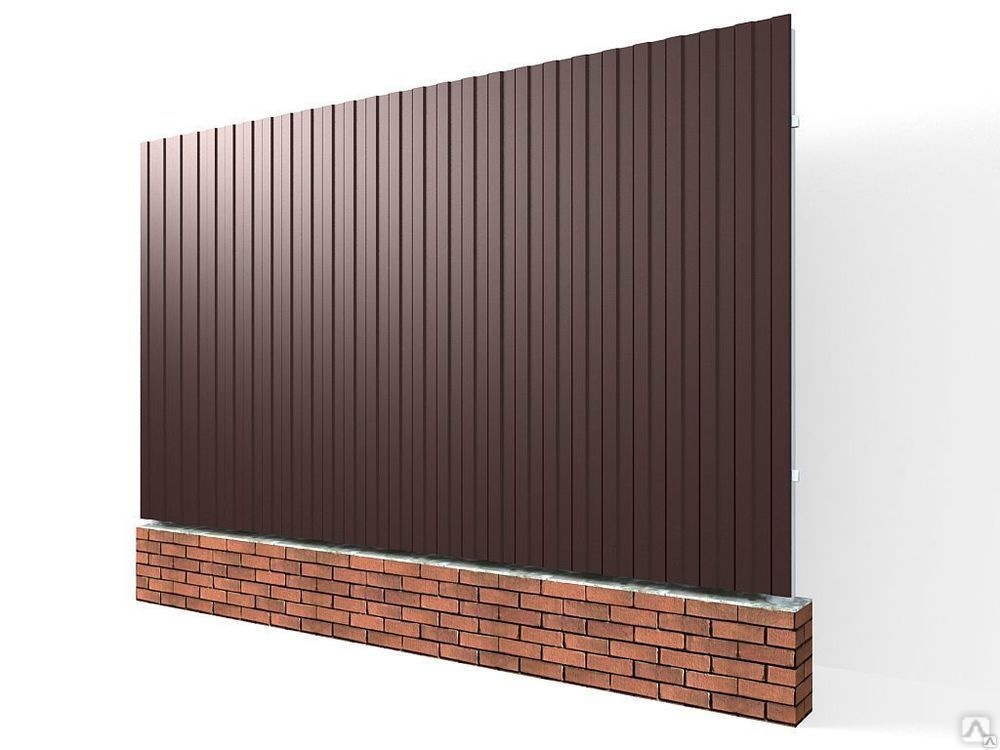

Заборы из профлиста и профнастила, огораживающие какие-либо строительные объекты, чаще всего выполняются из этого, более дешёвого материала.

Отличается профлист от профнастила и размерами. Профлист стеновой и несуще-стеновой выпускается длиной от 2.4 до 12 метров. Шаг изменения размера составляет 250 мм. Размерный ряд профнастила несущего и несуще-стенового составляет от 3 до 12 метров с шагом в 300 мм.

Как видим, разницы между тем или иным материалом практически нет. Употребление того или иного термина зависит только от предпочтений потребителя.

Чем кровельный профнастил отличается от стенового

Профнастил один самых уникальных строительных материалов, который может использоваться в разных целях.

Он бывает кровельным, несущим, стеновым. Очень важно правильно подобрать материал по предназначению, иначе он не сможет справляться с нагрузками. Это только с виду кажется, что все виды профнастила одинаковы и различаются только по цвету. Они разделены на маркировки, и в зависимости от работ, которые нужно будет выполнить, необходимо выбрать соответствующую.

Стеновой профнастил

Стеновой профнастил в основном используется для сооружения заборов, как временных, например, чтобы огородить строительную площадку, так и постоянных. Также он используется для сооружения перегородок в различных типах помещений, например, на складах, сельскохозяйственных объектах и не только. Очень часто для этих целей используется неконцития, представляет собой те же листы профнастила, но с теми или иными дефектами.

Листы могут быть не до конца прокрашены, иметь сколы, вмятины, царапины. Дефекты эти в основном незначительные и на качество самого материала никак не влияют. Зато стоит такой профнастил в разы дешевле нового. Это может быть новый профнастил, с производственным браком, либо б/у.

Если же хочется построить красивый и аккуратный забор, лучше купить новый, качественный стеновой профнастил без внешних дефектов. Его отличие от кровельного заключается в том, что он менее ребристый, не покрыт стольким количеством защитных слоев. Также различия могут быть и в толщине материала.

Кровельный профнастил

Кровельный профнастил используется для сооружения крыш частных домов и любых других объектов. Он более ребристый и изготовлен из листа с большей толщиной, чем стеновые модели. Ребристость делает лист прочным, а это очень важно для кровельного материала, потому что нагрузки на него оказываются большие.

Поверхность может быть оцинкованной, покрытой полимерными красками и специальными защитными составами, увеличивающими срок службы материала.

Отличие стенового профнастила от кровельного

По сути, это названия одного и того же материала, представляющего собой тонкие листы из стали с оцинкованным покрытием. Разница между материалами заключается в сфере использования.

Профнастил применяется для обустройства кровли, перекрытий и оформления фасадов – что можно понять исходя из названия.

Обозначения профнастила

Существуют такие обозначения материала:

• Несущий (Н) для кровли.
• Стеновой (С) для облицовки фасадов и заборов.
• Несуще-стеновой (НС) для кровли и стен.

Несущий профнастил выдерживает значительные нагрузки, поэтому его используют в местностях с большим количеством осадков в зимнее время, и небольших углах уклона кровли. Кроме того, материал применяют для перекрытий с большим шагом обрешетки. С помощью профнастила выполняют монтаж крыш зданий, складов, торговых центров.

Стеновой профнастил используют для облицовки заборов, оград и стен. Поскольку высота профиля не превышает более 20 мм, то материал является не самым прочным. Каждый вид профнастила используют исключительно по назначению, иначе материал не прослужит долго, либо не справится со снеговыми нагрузками.

Профнастил стенового типа крепят с помощью саморезов, как правило, из расчета 6 шт. на 1 м.кв. Для монтажа кровельных профлистов используют 6-8 саморезов, так как обычно прокручивают еще и «замок» листа. Благодаря этому, можно добиться большей герметичности и эстетичности работ.

Отличительные особенности

Профнастил стеновой обладает меньшей жесткостью и прочностью. Кровельный же материал имеет большую высоту профиля и толщину листа. Обычно, профлисты для кровли производятся в виде трапециевидной волны.

В кровельных профнастилах марки Н зачастую применяют дополнительные ребра жесткости, что дает возможность выдерживать дополнительные нагрузки. При использовании профлиста в качестве жилой кровли придется использовать утеплители, которые обеспечат не только теплозащиту, но и будут выполнять роль шумоизолятора.

Преимущества профнастила

• небольшой вес;
• большой выбор цветов;
• срок эксплуатации – более 20 лет;
• удобная транспортировка;
• пожаробезопасность и экологичность материала.

Доступность цены профнастила – очевидный плюс использования материала.

В ассортименте компании Профмет предложены различные типы профнастила отечественного и зарубежного производства.

Автор: эксперт ЧП «ПрофМет» Субрис Владимир

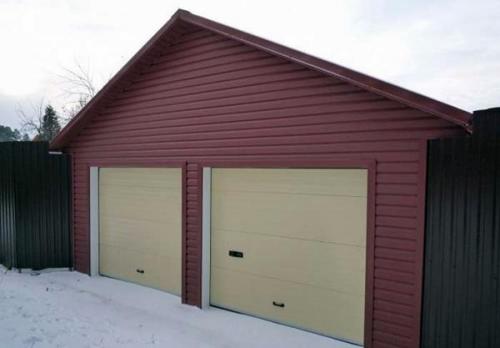

Стеновой профлист – выбираем материал и монтируем его на стены

Рулонная сталь – самая популярная заготовка для производства листового проката. Она лежит в основе наиболее стойких к коррозии изделий. Данный материал не поддается влаге. Чтобы согнуть, разрезать или сварить лист потребуется применить большие усилия.

Все это сделало материал востребованным, особенно для изготовления профилированных листов. Профлист представляет собой современный строительный материал. Для получения данного продукта холоднокатаную рулонную сталь подвергают холодному прессованию. В результате этого технологического процесса и образуются на профлистах узнаваемые ребра жесткости или волны. Именно это отличие от гладкого листового проката делает профнастил более прочным и стойким и жестким.

Этот строительный материал получил огромную популярность в строительной индустрии, во многом благодаря доступной цене и долгому сроку эксплуатации – свыше 30 лет.

Спрос на продукцию не только постоянный, но еще и стабильно растущий. Чтобы удовлетворить требования покупателей, им приходится разрабатывать более совершенные материалы, имеющие узкую специализацию. Благодаря этому на строительном рынке можно встретить профилированный лист для каждого типа работ:

1. Для обновления крыши, следует подбирать кровельный профнастил: он легкий, и имеет в форме волн овалы.
2. Для мероприятий, где требуется облицовка фасадов зданий, необходимо использовать стеновой профилированный лист.
3. Для строительных процедур, где требуется большая жесткость и высота ребер, необходимо использовать универсальный или кровельно-стеновой профлист.

Наиболее востребованным остается второй вариант – стеновой профилированный лист.

Свойства и особенности стенового профлиста

Профилированный лист с маркировкой «С» пользуется огромной популярностью именно за счет возможности быстро проводить отделку любого здания и постройки: частного дома, гаража, хозяйственного помещения и так далее.

Во многом это благодаря целому ряду преимуществ которыми обладает профнастил «С»:

• Доступная цена – залог успешности стройматериала среди покупателей на рынке товаров. При этом чем выше высота гофры, и больше защитных покрытий, те дороже прокат.
• Небольшой удельный вес. На 1 кв.м. приходится от 4 до 8 кг. Данная особенность играет важную роль. Легкость стройматериала облегчает транспортировку листов, а также их монтаж. Для крепления профнастила не требуется использовать специальную технику или оборудование, что экономит не только финансы, но и время.
• Стойкость к неблагоприятным факторам окружающей среды. Благодаря стальной основе проката, изделие не поддается действию коррозии. Также не изменяют физико-химических свойств материалы и под действием низких температур. Профнастил не трескается, даже при обледенении поверхности. Если на профилированном листе имеется защитное полимерное покрытие, то оно не выгорает под действием ультрафиолетовых лучей. Благодаря этому насыщенный цвет проката сохраняется десятилетиями.
• Оптимальная жесткость и упругость проката. По своим функциональным характеристикам профнастил более стойкий к повреждениям и деформациям, благодаря наличию гофры.

Во многом эксплуатационные характеристики и назначение материала зависят от высоты гофры. При выборе стройматериала для проведения всех технических работ, опираться следует на все характеристики листа.

Выбор стенового профнастила

На строительной рынке наибольшим спросом в категории стенового профилированного проката пользуются листы С8, С10, С20, С21 и С18. Именно такие изделия чаще всего применяются для обшивки стен жилых строений.

Особенность профнастила в том, что он бывает двух категорий:

1. Для внутренних отделочных работ (С8, С10).
2. Для наружной обшивки зданий (С18, С20, С21).

Все изделия имеют соответствующую маркировку, где «С» обозначает назначение листа (стеновой), а дальнейшая цифра – это высота гофры, указанная в мм.

Для строительных мероприятий, где требуется получить об облицовки стен максимальную механическую надежность, выбор стоит отдавать листам, где высота волны варьируется в пределах от 18 до 21 мм.

Но высота волны не является единственным важным параметром. Значимым габаритом считается ширина желобков. От него также зависит общая жесткость конструкции и окончательная прочность облицовочного фасада. Наличие желобков важно, так как за счет них вода во время осадков будет стекать вниз, не попадая под покрытие. К тому же наличие подобных желобков обеспечивает продолжительную эксплуатацию общей облицовочной конструкции.

При выборе профлиста следует обращать внимание и на его удельный вес. Как правило, от марки стали, наличия оцинкованного и полимерного покрытия будет зависеть общая масса изделия. Листы из чистой стали будут тяжелее, потому их применение актуально для облицовки фасадов с устойчивой конфигурацией. Другие профлисты, изготовленные из рулонной стали с добавлением легированных металлов могут быть гораздо легче. Их использовать стоит для легких фасадов.

Если финансовых ограничений нет и хочется подобрать действительно качественный строительный материал, предпочтение следует отдавать профлистам с оцинкованным и полимерным покрытием. В комбинации друг с другом оба защитных слоя гарантируют высокую сопротивляемость влаге, высоким и низким температурам, коррозии, наледи и другим природным факторам.

Среди полимерных покрытий наиболее прочными остаются слои на основе полиэстера, пластизола и полиуретана.

Особенности облицовки стен профилированным листом

Если требуется провести облицовку деревянному жилого строения, то монтировать профнастил можно горизонтально и вертикально. Определившись с направление гофры, можно проводить расчету по его количеству.

Чтобы провести качественную облицовку фасада, необходимо правильно рассчитать размер зазора, между строением и профнастилом, чтобы в данную пустоту уложить утеплитель. Такая прослойка актуальна в любом строительном процессе, так как способствует нормальной циркуляции воздуха и отвода водяных паров. Тем, кто желает сэкономить на утеплители, следует помнить, что при выборе некачественного материала весь скапливающийся конденсат будет оставаться на стенах дома. Это неизбежно приведет к появлению плесени и грибков. Они являются мощными разрушителями для любой конструкции, потому экономия на утеплителях может привести к катастрофическим последствиям.

Для создания ровной геометрической поверхности, учитывать стоит и визуальные характеристики облицовки. Отделка стен профилированным листом требует монтажа доборных элементов:

• водосточные и цокольные изделия;
• угловые крепления;
• коньковые (кровельные) детали;
• элементы для закрытия зазоров между листами.

Подбор данных изделий осуществляется по размерам и цвету основного профлиста.

Монтаж профилированных стеновых листов

Крепить профилированный лист можно по двум технологиям:

• напрямую на стену;
• на сборную конструкцию, закрепленную к стене.

Более надежным и верным вариантом считается второй вариант. В результате получается более качественная и ровная поверхность.

Процедура происходит в такой последовательности:

1. Каркас из металлических направляющих крепится к стенам зданий, которые должны быть облицованы. Крепление осуществляется посредством использования дюбелей и уровней: требуется создать идеальную геометрию.
2. Монтаж утеплительного слоя (если данный аспект предусмотрен в проекте строительства).
3. На подготовленный каркас необходимо крепить профлисты (горизонтально, вертикально). Для монтажа профнастила следует использовать стальные саморезы с оцинкованным покрытием шестигранной формы.
4. Монтаж доборных элементов.

Стеновой профиль удобен в эксплуатации. Он не капризен к уходу и не нуждается в регулярном подкрашивании. Все что требуется для сохранности высоких эксплуатационных характеристик материала – это инспектирование качества профлиста. Если на покрытие не воздействовали механические или физические нагрузки, то делать данную процедуру следует раз в 2-3 года. В случае, когда поверхность часто поддается повреждениям, проверять качество покрытия необходимо гораздо чаще. При обнаружении повреждений (в результате неправильного раскроя, использования некачественных крепежных элементов, появления ржавчины в местах крепления) лучше заменить лист на новый.

Вернуться к списку статей

Стеновой профнастил для облицовки и отделки стен

На сегодняшний день одним из очень популярных отделочных материалов является профнастил. Металлический стеновой профнастил очень прочен, надежен, долговечен, эстетически привлекателен. Легкие и удобные в транспортировке и монтаже листы применяются не только для отделки стен внутри и снаружи. Заборы и калитки, перекрытия, кровельная защита, ограждения и многое другое – вот область его применения.

Содержание

1. Что такое профилированный настил
2. Технические характеристики металлопрофиля
3. Монтаж материала

Что такое профилированный настил

Тонкая оцинкованная сталь, в некоторых случаях покрытая дополнительным слоем из полимера различных цветов. Листы профилируют для придания им дополнительной прочности.

Таким образом, получается оригинальный, очень прочный материал, способный прослужить не менее 50 лет. Гофрированная поверхность служит еще и в декоративных целях.

Поэтому, профнастил стеновой не только защищает стены, но и придает им дополнительную привлекательность и благородный внешний вид.

Материал используют не только для частного строительства, к примеру, монтажа кровли, он часто применяется для отделки крупных промышленных предприятий, складов, цехов и прочего.

Это неудивительно, ведь не всякий материал обладает столькими достоинствами. В числе их прочность, огнестойкость, устойчивость к влаге, высоким и низким температурам, механическим воздействиям, ультрафиолету. Плюс ко всему – прекрасные декоративные свойства.

Технические характеристики металлопрофиля

Марки стенового металлопрофиля

Для различных целей и видов отделки выпускают материал с разными характеристиками. Разной бывает высота гофры и форма профиля, толщина и величина листов.

Обратите внимание! Существует два основных вида этого материала, они различаются по своему назначению. То есть – для внутренней отделки и для внешней. Внутреннюю отделку производят с помощью более тонких и изящных листов, для защиты строений с внешней стороны, а также для оформления оград или ворот используют более мощные элементы.

Обычно профнастил для стен имеет гофру высотой до 35мм. Гофра бывает округлой, прямоугольной или трапециевидной формы, с различным шагом.

Естественно, что чем выше гофра и толще лист – тем большую прочность он приобретает. Для отделки стен предназначен материал с марками: С8, С10, С20 и С21. Цифра в данном случае обозначает высоту гофры.

Как правило, для внутренней и наружной отделки стен используют производство профнастила марки С8 и С10. Для изготовления оград, заборов, перекрытий, калиток и прочего желательно использовать марки С20 и С21, где гофра выше и, соответственно, выше прочность листов.

Материал имеет массу от 5 до 8 кг на квадратный метр площади, листы выпускаются толщиной от 0,4 мм до 0,7 мм. Толщину профиля для профнастила  подбирают так же, как и марку – соответственно будущей нагрузке.

Что касается цветовой гаммы, то она также, различается по маркам. Основными принято считать: RR42, RR40, RR807, RAL1015, RAL8017, RAL5005, RAL9003, RAL7004, RAL3020.

Однако производители предлагают гораздо больший выбор цветов и всевозможных оттенков. Поэтому, без труда можно выбрать любой цвет материала, и не тратить время на его окрашивание после монтажа.

Обратите внимание! Если предполагается облицовка профнастилом стен, следует учитывать также и марки его покрытия. Применяется полиуретан, пластизол, полиэстер и PVDF. Причем, материал с полиуретановым покрытием считается самым гигиеничным. Из-за этих качеств его чаще всего используют для отделки стен в помещениях с высоким требованием санитарно-гигиенических норм. Ультрафиолет, влажность и другие воздействия ему не страшны, а эстетичный внешний вид украшает интерьер помещения.

Монтаж материала

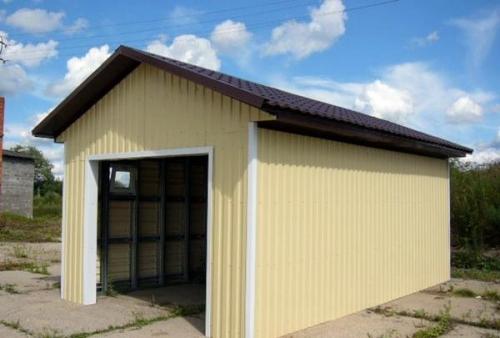

Вариант монтажа стенового профнастила

Профнастил различных марок и модификаций является не только одним из самых легких по весу и транспортировке, но и очень простым по монтажу. Существует множество различных жанров порно-видео. И вот есть такой интересный жанр как домашнее порно, которое снимается любителями и для любителей. Вы можете зайти сюда и полноценно оценить всю величину этого жанра и то. насколько сильно стараются любители для получения космического оргазма.

Хоть он называется стеновым, использовать его возможно для отделки балконов, карнизов, оформления фасадов, обшивки потолков, изготовления оград и различных перекрытий. Ремонт обветшавших поверхностей при помощи облицовки профнастилом, придаст им прочности и долговечности на долгие годы.

Старую стену не придется разрушать и отстраивать заново, если обшить ее оцинкованной сталью. Новые стены прослужат не одно десятилетие без необходимости их ремонта или реставрации.

Металлический или деревянный каркас, обшитый профилированными листами, послужит прекрасным, крепким и эстетичным забором. Возможности материала таковы, что его без труда можно крепить в любых плоскостях пространства.

Горизонтально, вертикально или под любым углом, хорошо укрепленные листы одинаково долго прослужат.

Стоит заметить, что облицовка стен профнастилом делается на завершающей стадии строительства. Работы рекомендуется выполнять в следующей последовательности:

1. Делается подготовка стены к монтажу. Изготавливают специальный каркас, выполняющий несущую функцию.
2. Стену выкладывают слоем утеплителя необходимой толщины и приемлемой марки.
3. Если предполагается утеплительный слой, необходимо пользоваться дополнительными уголками для выравнивания стен. Уголки нужны еще и для крепежа профиля-Z, который служит для создания дополнительного места, заполняемого утеплителем.
4. В случае необходимости создать пространство еще и для вентиляции, монтируется дополнительный малый профиль-Z, к которому будет крепиться профнастил.
5. Несущий профиль- Z монтируют с шагом, учитывающим будущую нагрузку, создаваемую материалом. Слишком большой шаг и ненадежный каркас может принести неприятности с безопасностью.
6. После установки каркаса и укладки утеплителя натягивается пленка, служащая ветровым барьером. Она защитит также и от нежелательного попадания влаги и, как следствие, гниения материала.
7. Листы из металла размечаются и в нужных местах с помощью дрели просверливаются отверстия для будущего крепежа к каркасу.
8. Каждый профлист крепится с помощью саморезов, ввинчиваемых в прогиб профиля. На каждый квадратный метр материала потребуется 6-8 шурупов.
9. На боковых нахлестах расстояние между саморезами должно быть около полуметра (если покрывается кровля), и около метра (для отделки стен).
10. Если кроется кровля, то на гребне или карнизе саморезы вкручивают в каждый второй прогиб, а в середине листа крепеж делают в каждую обрешеточную планку.
11. При строительстве забора утеплитель не нужен. Листы крепят непосредственно к каркасу шуруповертом и саморезами. Необходимо следить, чтобы расстояние между шурупами было одинаковым. Оптимальным вариантом для оград и заборов можно считать листы марки С20 и С21.
12. Шурупы следует подбирать цветом головок, соответствующих цвету окраски материала. В этом случае они не будут портить общий вид отделки.

Как вы поняли, монтаж материала из профилированной стали не представляет особой сложности. Тем более, если листы небольших размеров и толщины, вы вполне сможете обойтись без посторонней помощи при их укладке.

В среднем, отделка стен профнастилом займет у вас совсем немного времени. Используя этот материал, вы сэкономите деньги на периодический ремонт ваших стен и кровли.

Стоит отметить, что стены, обшитые таким образом, прослужат как минимум в два раза дольше. А если между обшивкой будет проложен утеплитель и защита от влаги, вы избежите значительных теплопотерь и затрат на дополнительное отопление.

Изготовление ворот, забора или калитки обойдется вам не только дешево по стоимости.

Вам даже не придется тратить деньги и время на окраску готовой конструкции, так как листы уже покрыты слоями защиты и краски. Конечно, при желании или по прошествии времени вы можете перекрасить покрытие в нужный вам цвет.

Зато простор для творчества металлопрофиль дает очень большой. Не зря мы так часто видим его как отделку на ограждениях и строениях самой разной конструкции и предназначения.

Вениамин

Задать вопрос

Задавайте вопросы/пишите рекомендации

Помогла ли вам статья?

Профнастил стеновой в наличии и под заказ

Главная

→
Профлист С, стеновой

Стеновой профнастил

03.04.2015

Профнастил сегодня по праву считается одним из самых популярных строительных материалов. И это далеко неспроста! Этот универсальный материал идеально подходит для формирования фасадов, крыши и заборов.
[contents]

Он долговечен, практичен, эстетически привлекателен, обладает высокой функциональностью и идеальным соотношением цены и качества. Профнастил стеновой используется в современном строительстве уже достаточно длительный срок и за это время отлично зарекомендовал себя.

Удобный и легкий профнастил стеновой широко используется в строительной практике для внутренней и наружной отделки стен. Перекрытия, заборы, калитки, ограждения и кровельная защита, изготовленные из этого материала, отличаются высокой эстетической привлекательностью и длительным эксплуатационным сроком.

Давайте с вами более детально рассмотрим, что представляет собой стеновой профиль и так ли он на самом деле хорош, как это утверждают его производители.

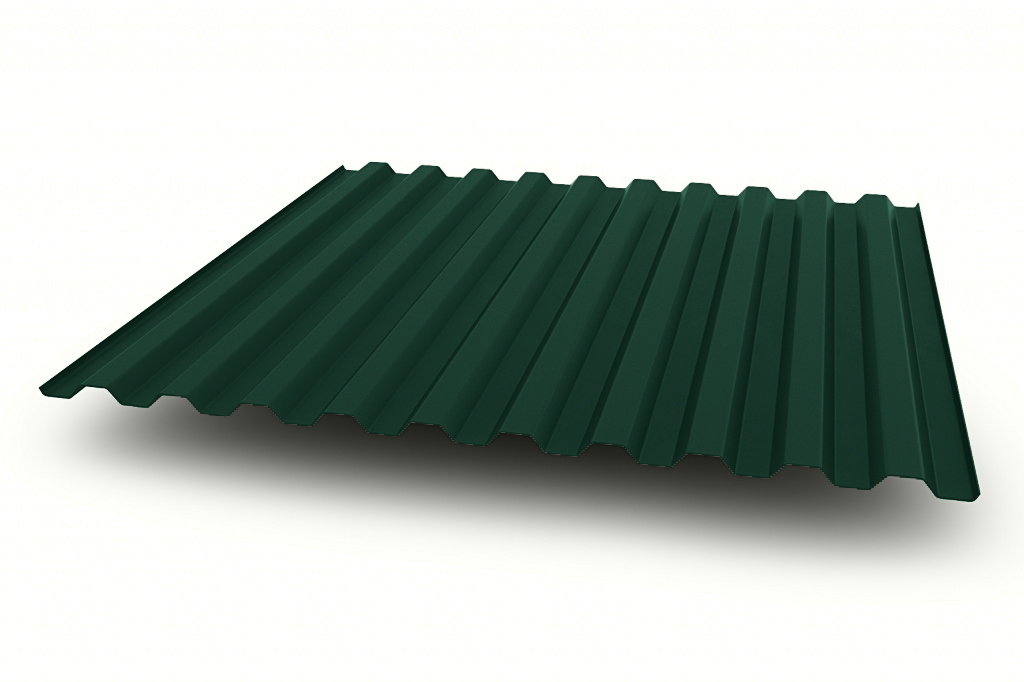

Профнастил стеновой

Стеновой профлист изготавливается из оцинкованной стали. В некоторых случаях для повышения его эстетических и эксплуатационных характеристик он покрывается дополнительно полимерным слоем, а сами листы профилируются для достижения необходимой степени жесткости.

Благодаря этому удается создать оригинальный, прочный, высококачественный материал, обладающий эксплуатационным сроком более 50 лет. Следует заметить, что не последнюю роль играет в декоративных характеристиках этого материала его гофрированная поверхность.

В результате этого профнастил стеновой не только служит надежной защитой для стен, но и значительно улучшает их внешний вид. Помимо всего остального, он хорошо переносит температурные колебания, обладает высокой устойчивостью к механическому воздействию и ультрафиолетовому излучению.

Поразительной простотой отличается и его монтаж. Благодаря всем вышеперечисленным особенностям, этот материал сегодня активно используется не только в частном, но и промышленном строительстве.

И это совсем неудивительно, так как даже на современном строительном рынке фактически невозможно найти хотя бы еще один строительный материал, который обладал таким количеством достоинств.

Профнастил для монолитных перекрытий

Сегодня при возведении частных домов все большей популярностью начинает пользоваться такая строительная методика, как применение железобетонных плит для формирования перекрытий, в связи с чем становится востребованным перекрытие по профлисту монолитное.

Что же представляют собой перекрытия по профнастилу и в чем их основное отличие от более традиционных способов, мы рассмотрим с вами в этой статье.

Перекрытия по профнастилу сегодня широко используются при строительстве самых разных сооружений: террас, гаражей и коттеджей. Это связано в первую очередь с тем, что монтаж таких конструкций является более простым и удобным, а, значит, не требует значительных временных затрат и отличается высокой степенью надежности.

Для достижения необходимой степени жесткости профнастил для перекрытий изготавливается ребристым. А это позволяет значительно увеличить прочность и надежность будущего перекрытия и снизить затраты на приобретение арматуры и бетона при строительстве любого сооружения.

Перекрытие является одним из вариантов обустройства коробки дома. В этом случае стеновой несущий профнастил исполняет роль несъемной опалубки.

Несущий профнастил будет представлять собой в этом случае металлический опорный каркас, состоящий из балок и колонн. Да и к тому же монтаж такого опалубка не требует наличия специальных строительных знаний и навыков работы.

Стеновой профнастил обладает небольшим удельным весом, что также упрощает монтаж и транспортировку материала. Изготовленное посредством профнастила монолитное сооружение имеет небольшой вес, благодаря чему такое строение не требуют обустройства усиленного фундамента.

Также неоспоримым достоинством этой технологии является возможность использования достаточно легких строительных материалов, обладающих при этом небольшим запасом прочности.

Это связано в первую очередь с тем, что межэтажные перекрытия передают нагрузку не на стеновые элементы, а на металлический несущий профнастил, представляющий собой каркас строения. Главное, чтобы были правильно выполнены чертежи сооружения.

Например, если несущий профнастил исполняет роль каркаса сооружения, то его стеновые элементы могут изготавливаться из таких хрупких материалов, как газобетон и пеноблок.

Монолитное межэтажное перекрытие обладает еще одним важным преимуществом. Например, если выполняется монтаж масштабных сооружений, нет необходимости обустраивать дорогостоящий ленточный фундамент, так как можно вполне обойтись и колонным, который является менее затратным и трудоемким в сравнении его с предыдущим вариантом.

Монолитное основание теряет свою актуальность в результате того, что монолитное перекрытие передает нагрузку не на фундамент, а на несущий металлический каркас сооружения, что способствует значительному сокращению материальных затрат на строительство.

Следует заметить, что в этом случае каждая из колонн, из которых состоит фундамент, будет испытывать только нагрузку, сообщающуюся ей одной колонной металлического каркаса. Монтаж такой конструкции отличается поразительной простотой, что позволяет изготавливать ее собственными руками без посторонней помощи.

В оголовки фундамента колонного вида под стеновые элементы, имеющие более низкий вес, по всему периметру строения выливают раствор.

Если был правильно выполнен подбор материала и монтаж опалубки из профнастила, можно рассчитывать получить долговечное и надежное строение, которое будет обладать эстетической привлекательностью и высокими техническими характеристиками.

Профнастил стеновой – это один из немногих по-настоящему универсальных материалов, которые предлагает нам современный строительный рынок. И если вы решили использовать его для возведения своего строения, то, поверьте, вы ни секунды об этом не пожалеете.

Это тоже может пригодиться:

• Монтаж поликарбоната своими руками
• Мягкая кровля своими руками
• Еврошифер или ондулин

Листы для облицовки стен | Стальная облицовка стен

Показаны все 2 результата

Сортировка по умолчаниюСортировать по популярностиСортировать по среднему рейтингуСортировать по последнимСортировать по цене: от низкой к высокойСортировать по цене: от высокой к низкой

• Рейтинг 0 из 5

  Коробчатый профиль 32/1000 Стена

  10,18 фунтов стерлингов

  Выберите опции

• Рейтинг 0 из 5

  Коробчатый профиль 34/1000 Стена

  10,18 фунтов стерлингов

  Выберите опции

Здесь, в Bushbury Cladding Ltd, мы поставляем высококачественные листы для облицовки стен, такие как наш коробчатый профиль и гофрированный металлический лист. Наш широкий ассортимент гигиеничных металлических листов для облицовки стен прост в установке и обеспечивает безупречную эффективность при великолепном внешнем виде. Наши прочные стеновые облицовочные листы универсальны и способны выдерживать как высокие, так и низкие температуры.

Bushbury Cladding — компания из Уэст-Мидлендса, которая занимается только лучшей британской сталью, когда речь идет о стальной облицовке стен, поскольку мы считаем важным поддерживать нашу собственную промышленность. Вы всегда можете быть уверены в полном удовлетворении качеством, когда покупаете листовую облицовку стен у нас. Благодаря нашему местоположению мы находимся недалеко от сети автомагистралей, поэтому мы можем доставлять заказы на облицовку стен по всей стране.

Наши листы для облицовки стен изготовлены из полностью оцинкованной стали с двумя покрытиями на выбор; а именно полиэфирная краска и пластизольное кожаное зерно.

Стеновые облицовочные листы различной ширины

Чтобы лучше удовлетворить специфический спрос на облицовочные панели, мы изменяем профиль наших жестяных кровельных листов, чтобы гарантировать, что они подходят для всех применений. Стеновые облицовочные панели можно укладывать горизонтально или вертикально в зависимости от преобладающего направления ветра. Все листы в нашем ассортименте могут быть изготовлены из листов толщиной 0,5 мм и 0,7 мм, чтобы удовлетворить потребности наших клиентов, и у нас есть многолетний проверенный опыт, когда дело доходит до удовлетворения различных потребностей. Независимо от масштаба вашего запроса, мы будем рады услышать от вас.

Универсальная стальная облицовка стен от Bushbury

Наша стальная облицовка стен и стеновые облицовочные листы идеально подходят для самых разных целей, включая использование в жилых помещениях, сельскохозяйственных зданиях и коммерческих зданиях. Мы поставляем все крепежные винты (винты Tek) вместе с облицовкой стен и всегда обеспечиваем качество отделки. Мы также предоставляем множество других аксессуаров, в том числе отливы для барж и коньков, металлические водосточные желоба, пенопластовые наполнители и герметики, так что не ищите ничего, кроме Bushbury Cladding Ltd, чтобы получить непревзойденное обслуживание клиентов для всех ваших потребностей в облицовке стен.

Вы даже можете заказать обшивку в соответствии с вашими конкретными требованиями, так как мы можем согнуть любые углы по вашему желанию. Стандартная длина составляет три метра, и все отливы будут соответствовать цветам наших листов, окрашенных полиэфирной краской и пластизолем из ПВХ.

Мы предлагаем широкий спектр цветов для использования на этих гофрированных стеновых панелях, так что эта очень функциональная услуга также превосходна с точки зрения эстетики. Преобразите внешний вид вашей собственности и дайте этим внутренним и внешним поверхностям новую жизнь с помощью листов для облицовки стен, которые могут обеспечить теплоизоляцию и устойчивость к атмосферным воздействиям.

Если вам нужна услуга по установке металлических листов для облицовки стен, команда экспертов Bushbury Cladding станет для вас первым портом захода и обеспечит быструю установку вашей облицовки.

Листы для облицовки стен, не требующие особого ухода

В компании Bushbury Cladding наши листы для облицовки стен изготавливаются в соответствии с самыми высокими стандартами и качеством. Когда вы выбираете некачественные листы для облицовки стен, вам может потребоваться более частое техническое обслуживание, что дорого обходится вам. Могут возникнуть протечки и влага, что повредит интерьер вашего имущества. Наша листовая облицовка для наружных стен рассчитана на длительный срок службы и требует минимального обслуживания. Вы можете сэкономить деньги в долгосрочной перспективе благодаря дополнительному уровню защиты, который обеспечивают листы для облицовки стен.

Наши листы для облицовки стен из ПВХ обладают превосходными показателями огнестойкости и невероятными гигиеническими свойствами, что делает их идеальным выбором для гигиеничной облицовки стен, например, в коммерческих кухнях для приготовления пищи.

У нас есть два покрытия для наших стальных стеновых панелей. Пластизолевое покрытие из ПВХ придает коже текстуру, что обеспечивает срок службы листов от 15 до 25 лет до технического обслуживания или перекраски, при этом срок службы составляет более 40 лет в типичных условиях; это покрытие также обеспечивает высокую устойчивость к царапинам и повреждениям. Покрытие полиэфирной краской обеспечивает превосходную устойчивость к атмосферным воздействиям со сроком службы от 8 до 12 лет до первого технического обслуживания или перекраски, а в типичных условиях — до 20 лет.

Свяжитесь с нами

Если у вас есть какие-либо вопросы относительно нашего ассортимента стеновых облицовочных листов или других кровельных листов, наша команда будет более чем рада помочь. Пожалуйста, позвоните нам по телефону 01902 229 412 или напишите нам по адресу [email protected], чтобы обсудить цены и варианты. Кроме того, воспользуйтесь нашей быстрой онлайн-формой для связи.

Металлические стеновые панели и листы

Показаны все 8 результатов

Сортировка по умолчаниюСортировать по популярностиСортировать по последнимСортировать по цене: от низкой к высокойСортировать по цене: от высокой к низкой

Prestige Industrial Roofing Supplies является одним из ведущих поставщиков металлических стеновых листов в Великобритании.

От гофрированных металлических стеновых панелей, алюминиевых металлических стеновых панелей до оцинкованных стальных листов для стен — Prestige предоставит вам все необходимое. Являясь ведущим поставщиком металлических стеновых листов, мы предлагаем один из самых больших и наиболее конкурентоспособных по цене ассортиментов металлических стеновых листов.

Наши металлические листы для стен

У нас есть впечатляющий ассортимент металлических листов для стен, который включает в себя все типы металлических листов для стен от проверенных производителей. Компания Prestige не понаслышке знает, что сложные работы требуют множества различных решений. Зачем добавлять к этой куче обзвон нескольких поставщиков? Мы ваш универсальный магазин!

ПИРС работает и поставляет только высококачественные промышленные и коммерческие металлические стеновые панели от проверенных производителей. В результате вы можете быть полностью уверены в наших стеновых панелях из листового металла, многие из которых поставляются с обширными гарантиями производителя.

Таким образом, мы поставляем лучшие решения для промышленных металлических стеновых панелей от Tata, Joris-ide и многих других. Это избавит вас от необходимости идти куда-то еще за металлическими стеновыми листами.

Мы можем быстро поставить вам широкий ассортимент металлических стеновых панелей, включая металлические панели и листы для облицовки стен коробчатого профиля, гофрированные стальные листы для стен, декоративные алюминиевые листы для стен и индивидуальные спецификации.

Многие из наших металлических стеновых панелей для коммерческих зданий покрыты полиэфирной краской или пластизолем для визуальной привлекательности. Поэтому мы можем посоветовать широкий спектр отделки. Мы гордимся нашим знанием металлических покрытий и вниманием к отделке!

Металлические панели для облицовки стен Сделано правильно

Лучше всего то, что мы упростили процесс покупки. Имея многолетний опыт в торговле, мы координируем ваши поставки, чтобы помочь вашему проекту идти по плану. Наша национальная логистическая сеть доставляет необходимые вам металлические стеновые панели быстро, легко и с минимальными затратами.

Проекты и работы должны выполняться вовремя и в рамках бюджета, и у нас не может быть другого пути. Приобретайте гофрированные металлические стеновые панели и металлические стеновые листы у профессионалов.

Металлические листы для стен Часто задаваемые вопросы

Что такое металлические листы для стен?

В терминах промышленной кровли стеновые панели из листового металла изготавливаются из жесткого слоя изоляции, зажатого между металлическими обшивками. Полученные металлические стеновые листы прочны, легки и долговечны.

Существуют различные типы металлических листов для облицовки стен. Популярным в промышленных и коммерческих зданиях является композитная металлическая облицовка стен. Профилированные композитные металлические стеновые листы, доступные как со стоячим фальцем, так и с фиксированной системой, а также в виде трапециевидных, неглубоких профилей или листов с микроребрами, предназначены для стока дождевой воды. Доступные в различных цветах, они также выбираются из-за их эстетичного внешнего вида. В профилированных композитных панелях PIR является наиболее распространенным типом изоляции, напыляемой на металлическую обшивку стен для обеспечения улучшенной тепло- и звукоизоляции.

Являясь ведущим поставщиком металлических стеновых листов, PIRS предлагает полный ассортимент композитных панелей Kingspan, архитектурных стальных листов для стен, стеновых панелей с коробчатым профилем и многого другого.

Мы также предлагаем полный ассортимент металлических стеновых листов Joriside, включая трапециевидные стеновые панели, панели с эффектом сланца, экопанели и многое другое.

Точно так же у нас отличные отношения с поставщиками стали TATA, которая также производит большое разнообразие стеновых панелей из листового металла.

Где используются стеновые панели из гофрированного металла?

Точного правила нет. Тем не менее, стеновые панели из гофрированного металла, как правило, довольно часто используются в заповедных зонах и в сельскохозяйственных постройках.

Невероятно прочные стеновые панели из гофрированного металла выдерживают самые суровые погодные условия и условия эксплуатации. Самое главное, гофрированные стеновые панели повышают структурную целостность здания. По сравнению с другими материалами они часто намного лучше. Как известно любому кровельному подрядчику, гофрированные узоры предназначены для обеспечения максимальной гибкости металлических стеновых листов.

Гофрированные стеновые панели могут выдерживать интенсивное использование и выдерживать большие нагрузки, а это означает, что после изготовления они служат долгие годы.

Важно отметить, что конструкция стеновых панелей из гофрированного металла позволяет легко пропускать дождевую воду. Вертикальные гофрированные стеновые панели эффективно отводят воду, снег и обычный мусор от крыши, помогая зданию не ржаветь.

Каких размеров бывают металлические стеновые панели?

Максимальный размер металлических стеновых листов зависит от типа указанного продукта. Гофрированные металлические стеновые панели доступны в широком диапазоне размеров. Однако стандартная ширина, как правило, составляет 26 и 36 дюймов и обычно доступна в двух вариантах толщины (0,5 мм и 0,7 мм).

Аналогичным образом, композитные металлические листы для стен предлагаются в широком диапазоне размеров и профилей. Композитные стальные и алюминиевые панели Kingspan, например, имеют ширину 1000 или 2000 мм и толщину от 71 мм до 181 мм.

Являясь утвержденным поставщиком композитных металлических листов для стен нескольких производителей, включая Kingspan, мы можем поставлять все виды металлических стеновых листов по конкурентоспособной цене.

Когда вы расскажете нам о гофрированных стеновых панелях или металлических стеновых листах, вы обнаружите, что у нас есть обширные знания, к которым вы можете обратиться напрямую. Наши клиенты находят это особенно полезным в процессе спецификации.

Как монтируются металлические стеновые панели?

Поскольку металлические стеновые панели эффективно защищают от воды, воздуха, пара и тепла, важно, чтобы они устанавливались в соответствии с инструкциями производителя.

Большинство металлических стеновых панелей устанавливаются быстро и легко. Тем не менее, есть несколько вещей, которые необходимо тщательно продумать перед установкой.

Несущий каркас здания должен быть правильно спроектирован, чтобы принимать металлические листы стен, а стыки внутренних и наружных панелей и уплотнения по периметру должны быть правильно указаны.

Многие металлические листы для стен могут поставляться предварительно изготовленными. Другие необходимо будет разрезать на месте с помощью специального лезвия для резки металла. Чтобы предотвратить поверхностную ржавчину, необходимо удалить всю металлическую стружку и очистить все открытые герметики.

Перед установкой стеновых панелей из листового металла необходимо нанести герметик на стыки панелей. Если панели поставляются с нанесенным на заводе герметиком, рекомендуется сначала осмотреть панели, чтобы убедиться, что герметик нанесен равномерно.

Затем металлические облицовочные панели (или листы) поднимаются на место, часто с помощью всасывающего оборудования. Однако вы можете работать над небольшой сборкой или в ограниченной зоне. В этом случае будьте осторожны, чтобы не поднять слишком много металлических стеновых листов одновременно, так как это может привести к чрезмерному изгибу.

Вы также захотите убедиться, что используете правильные крепления, о чем мы будем рады сообщить. Вообще говоря, предпочтительны скрытые зажимы и застежки Tek. Во всех случаях следует использовать крепления и клипсы, рекомендованные производителем металлических стеновых листов.

Кто является основным производителем металлических стеновых листов?

Есть несколько производителей металлических стеновых листов, которые либо базируются в Великобритании, либо поставляют напрямую в Великобританию.

В PIRS мы работаем только с производителями высококачественных металлических стеновых листов, которым мы можем доверять, чтобы быстро предоставить продукты, которые будут выполнять свою работу. По нашему мнению, к ведущим производителям металлических стеновых облицовочных панелей и металлических стеновых облицовочных листов относятся (в алфавитном порядке):
— Euro-Bond
— Joris-ide
— Kingspan
— Tata Steel

Тесное сотрудничество с производителями означает, что PIRS может надежно и быстро поставить любое количество гофрированных стеновых панелей или стеновых панелей из листового металла в Великобритании. Мы также стремимся быть больше, чем просто поставщиком — наши клиенты обращаются к нам за нашим многолетним опытом работы в этом секторе и доверяют рекомендациям по продуктам, которые мы даем, поскольку мы не привязаны к производителю металлических стеновых листов. Наше внимание всегда будет сосредоточено на поиске именно того, что вам нужно по конкурентоспособной цене.

Стеновые панели Flush & Reveal

DashboardResources

Menumore_vert

ios_shareShare

content_paste Спецификация

Варианты профиля

Щелкните изображение профиля, чтобы просмотреть этот профиль.

Панели заподлицо предназначены для стен, фасций и потолков, где желателен внешний вид заподлицо или плоский. Закругленная ножка с замком и скрытая система крепления улучшают внешний вид заподлицо и обеспечивают дополнительную прочность. Панели изготавливаются на заводе по длине, чтобы свести к минимуму резку в полевых условиях. Максимальная длина панели составляет 25 футов, а минимальная длина панели — 4 фута.

Панели заподлицо доступны с центральными размерами, предназначенными для дополнения линейки кровельных панелей Petersen. Панели Flush доступны в конфигурациях Flush и Reveal.

Заостренные ребра
Панели Flush and Reveal доступны с дополнительными заостренными ребрами. Карандашные ребра рекомендуются для панелей большей длины. Доступны одно или два ребра.

Установка
Панели заподлицо должны устанавливаться на твердое основание с соответствующим ледо- и влагозащитным экраном или, в ограниченных случаях, на секции каркаса. При использовании в лобовом стекле панели должны крепиться (сшиваться) через боковые стыки. Проконсультируйтесь с местным архитектором/инженером о требованиях местных правил и условий.

Правка
Панели Petersen’s Flush формируются на прецизионном профилегибочном оборудовании, включающем правильные машины. Выравнивание устраняет типичные состояния металла, включая усадку рулона, выпуклость и краевую волну. Выравнивание доступно без дополнительной оплаты.

Отделка
Вся отделка и отделка должны быть изготовлены производителем или квалифицированным изготовителем. Обшивка должна быть выполнена из алюминия PAC-CLAD (толщина 0,032–0,063, как указано) или из стали PAC-CLAD (калибр 24 или 22, как указано). 30-летняя непропорциональная гарантия на отделку может быть предоставлена ​​на качество отделки. Виниловая маскировка рекомендуется для всех производственных применений, где ожидается дополнительная обработка.

Дополнительный зажим
Дополнительный запатентованный скрытый крепежный зажим позволяет повысить уровень ветрозащиты панели в сборе. Дополнительный зажим был разработан и протестирован так, чтобы противостоять расцеплению во время сильного ветра, но только для 12-дюймовой панели; проконсультируйтесь с представителем завода Petersen по поводу другой ширины.

Зажим изготовлен из нержавеющей стали 24 калибра и предназначен для использования с панелями PAC-CLAD Flush и Reveal. Зажимы должны быть установлены на желаемом расстоянии в соответствии с таблицей нагрузки продукта в соответствии с требованиями проекта по сопротивлению ветру.

Дополнительный скрытый зажим, который не виден после завершения установки, идеально подходит для установок с более высокими требованиями к ветровой нагрузке, которые невозможно выполнить без зажима. Зажим можно установить на все материалы подложки. Зажим прошел несколько тестов производительности и получил одобрение продукта во Флориде. Зажимы не должны использоваться для уменьшения масляных банок, а скорее для усиления панели в условиях сильного ветра.

ПРИМЕЧАНИЕ. Прежде чем указывать этот зажим, проконсультируйтесь с представителем Petersen или ближайшим производственным предприятием.

Имя*

Это поле обязательно для заполнения.

Телефон*

Это поле обязательно для заполнения.

Электронная почта*

Это поле обязательно для заполнения.

Название компании*

Select OneAlabamaAlaskaArizonaArkansasCaliforniaCanadaCaribbeanCayman IslandsColoradoConnecticutDelawareDistrict of ColumbiaDominican RepublicFloridaGeorgiaGuamHaitiHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaPuerto RicoRhode IslandSouth CarolinaSouth DakotaTennesseeTexasTurks and CaicosU. S. Виргинские островаЮтаВермонтВирджинияВиргинские островаВашингтонЗападная ВирджинияВисконсинШтат Вайоминг*

Это поле обязательно для заполнения.

Сообщение*

Это поле обязательно для заполнения.

Выполните поиск по всему сайту по ключевому слову или воспользуйтесь одним из параметров расширенного поиска.

Ключевое слово SearchSearch

Advanced Search

Отмена

Поиск по продукту ProductProductmodular Alhighline B1Highline B2Highline C1Highline C2Highline M1Highlin Гофрокартон ″ и 7/8″R-36Snap-CladTite-LocTite-Loc PlusЗащелкивающийся фальцВысокая защелкивающаяся фальцевая панельЗащелкивающаяся рейкаRedi-Крыша со стоячим фальцемPAC-150 90° Single LockPAC-150 180° Double LockPAC T-250PAC-750 SoffitPAC-850 SoffitFlush/Real SoffitPrecision TilesPAC-TITE Angular FasciaPAC-TITE WT Наклонная лицевая панельPAC-TITE WT FasciaPAC-TITE WT Расширенная лицевая панельPAC-LOC FasciaPAC Snap Edge FasciaPAC Snap Edge Расширенная лицевая панель PAC-TITE Gold CopingPAC-TITE CopingPAC-Continuous Cleat CopingPAC-TITE Gold GutterPAC-TITE LT GutterПромышленный водосточный желобPAC-TITE LT Водосточный желобThru-Wall ScupperThru-Wall Сборник PAC-1000C Крышка колонкиPAC-1000F Крышка колонкиPAC-1000R Крышка колонкиPAC-2000C Крышка колонкиPAC- 2000F Column CoverPAC-2000R Column CoverСистема удержания снега ColorGard®

cancel

Search By ColorColorAcrylic-coated GalvalumeAged BronzeAged CopperAlmondAnodic ClearArcadia GreenAward BlueBeechwoodBerkshire BlueBlack AluminumMatte Black SteelBlack OreBone WhiteBright AnnealedBurgundyBurnished SlateCardinal RedChampagneCharcoalCharwoodCherrywood OakChromium OreCinnamon OreCityscapeClear AnodizedColonial RedCopperCopper MetalCopper PennyCustom ColorDark BronzeDark OakDesert OreEvergreenForest GreenGalvalume PlusGolden BambooGolden MapleGraniteGraphiteGraphite OreGreen Zinc OreHartford GreenHemlock GreenHunter GreenInterstate BlueLight OakLong Grain CherryLong Зерно Oakluxore Baruchluxore Dynastyluxore Onyxluxore Tiger’s Eyeluxore Zincmansard Brownmedium Bronzemedium Oakmercury Oremidnight Bronzemilitary Bluemusket Blue Slate Slate Blate) патина -грин -эр -элеолизиллеровский патиля -салонсмиллеровский патиля -салонсмиллеровский патиля -элеолизиллеровский салонсмиллеровский салон. красный SteelWeathered ZincWhitewash OakZinc

cancel

Search By LocationLocationAlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasU.S. Виргинские островаЮтаВермонтВирджинияВашингтонЗападная ВирджинияВисконсинВайоминг

cancel

Search By GaugeGauge.024.032.040.050.063.125.87516 ga22 ga24 ga26 ga4 mm

cancel

Search By WidthWidth7810111216182036

cancel

Search By Panel ConditionPanel ConditionCuppedFlatFlat ribsPencil ribsStriations

cancel

Search By FeatureFeaturesCurvedRadiusPerforatedLEEDCool RoofRoof As Wall

Фильтр результатов по типу

Страница

Только страница продукта

Практический пример

Новости

12.

988 Corrugated Sheet Roof Стоковые фото, картинки и изображения

Старый цинковый фон текстуры стены, ржавый на оцинкованной металлической панели.

Синий рифленый металлический фон и текстурная поверхность или оцинкованная сталь

Белый рифленый металлический фон и текстурная поверхность или оцинкованная сталь

Стальные профилированные разноцветные листы, уложенные в стопку. продажа стального ассортимента. 3D-рендеринг

Текстура старого оцинкованного листа

Черный гофрированный металлический лист с текстурой поверхности стены. фон из оцинкованной стали

Стена склада с фоном из деревянного поддона, готовая для монтажа витрины продукта.

Поверхность из синего железного профнастила

Панорама из синего гофрированного металла с фоном и текстурной поверхностью или из оцинкованной стали

Панорама из белого гофрированного металла с фоном и текстурной поверхностью или из оцинкованной стали

Синий рифленый металлический фон и текстурная поверхность или из оцинкованной стали сталь

Оцинкованный лист с белой текстурой и бесшовным фоном

Черный гофрированный металлический фон и текстурная поверхность или оцинкованная сталь

Черный гофрированный металлический фон и текстурная поверхность или оцинкованная сталь

Профессиональный рабочий работает по монтажу кровли крыши листами металлочерепицы и сверл шуруп с дрелью 2019

Листы стальные профилированные разноцветные уложенные в штабель. продажа стального ассортимента. 3d визуализация

Архитектурная деталь металлической кровли на коммерческом строительстве

Поверхность с текстурой черного гофрированного металла или фон из оцинкованной стали

Металлическая черепица крупным планом

Крыша из синего гофрированного металлического листа для фона

Металлическая черепица крупным планом

Черный гофрированный металл фоновая и текстурная поверхность или оцинкованная сталь

Черный гофрированный металл фоновая и текстурная поверхность или оцинкованная сталь

Черный гофрированный металлический текстурная поверхность или оцинкованная сталь

Архитектурная деталь металлической кровли на коммерческом строительстве современного строительного комплекса

Листы профильного листа уложены на складской стеллаж

Рабочий использует дрель для крепления металлической кровли с помощью шурупов.

Металлические профили, изолированные на белом фоне

Серый гофрированный металлический лист для стен, фоны

Современные материалы в строительной индустрии. текстура металлической облицовки фасада здания крупным планом.

Гофрированная алюминиевая крыша с голубым небом

Панорама черного гофрированного металлического фона и текстурной поверхности или оцинкованной стали

Крупный план крыши дома из серых металлических листов.

Панорама черного гофрированного металлического фона и текстурной поверхности или оцинкованной стали

Творческая абстрактная трехмерная иллюстрация стопки или группы сложенных цветных металлических стальных профилей для кровли и кровельной строительной отрасли, изолированных на белом фоне

Черный гофрированный металлический фон с текстурой или оцинкованная сталь

Гофрированный металлический фон с текстурой поверхности

Структура крыши из металлического листа

Белый гофрированный металлический фон с текстурой или оцинкованный стальной фон

Черный гофрированный металлический фон и текстурная поверхность или оцинкованная сталь

Современная крыша из металла. гофрированная металлическая крыша и металлическая кровля.

Фрагмент фасада промышленного склада на синем фоне

Старый фон текстуры цинковой стены, ржавый на оцинкованной металлической панели.

Различные виды кровельного покрытия. профили из листового металла, керамическая плитка, битумная кровельная черепица и гипсовый сланец, изолированные на белом фоне. 3д иллюстрация

Черный гофрированный металлический лист текстура поверхности стены. фон из оцинкованной стали

Фоновая текстура из ржавого гофрированного металлического листа, пластины из оцинкованного железа

Набор различных видов кровельного покрытия. стопки профилей из листового металла, керамической плитки и гипсовой крыши на белом фоне. 3д иллюстрация

Архитектурная деталь металлической кровли коммерческой застройки на фоне голубого неба

Черный гофрированный металлический фон и текстурная поверхность или оцинкованная сталь

Штабелированный нержавеющий оцинкованный профилированный лист. строительный материал серебристого цвета.

Фон из синей металлической черепицы с каплями воды.

Перспектива крыши из металлического листа с воздуховодами.

В качестве фона можно использовать оцинкованную металлическую текстуру в стиле гранж. текстура оцинкованной железной крыши фоновый рисунок

Абстрактный бесшовный узор, черно-белая черепичная крыша. дизайн геометрической текстуры для печати. линейный стиль, векторные иллюстрации

Старый металлический лист текстуры крыши, изолированные на белом фоне. набор текстур ржавого металлического листа.

Белый гофрированный металлический фон и текстурная поверхность или оцинкованная сталь

Панорама белого гофрированного металлического фона и текстурной поверхности или оцинкованной стали

Старая и ржавая стена из оцинкованного железа с текстурой плюща

Современная крыша из металла. гофрированная металлическая крыша и металлическая кровля.

Стальная кровля современного многоквартирного дома для защиты от ураганов

Черный гофрированный металлический фон и текстурная поверхность или оцинкованная сталь

Черный гофрированный металлический фон и текстурная поверхность или оцинкованная сталь

Черный металлический фон для шаблонного дизайна

Черный гофрированный металл текстурная поверхность или оцинкованная сталь

Абстрактный фон крыши из цинка

Поверхность стены из черного гофрированного металлического листа. фон из оцинкованной стали

Бесшовный узор из волнистого сланца. набор листов оцинкованного железа. окрашенные панели из гофрированного металла. цветной фон текстуры кровельного листа. металлическая кровля или сайдинг, профнастил. узор вертикальных линий. текстура транспортировочного контейнера. stock vector illustration

Панорама на фоне белого гофрированного металла и текстуры поверхности или оцинкованной стали

Дом с пластиковыми окнами и крышей из профнастила. кровля из металлопрофиля волнистой формы на дом с металлопластиковыми окнами.

Панорама черного гофрированного металлического фона и текстурной поверхности или оцинкованной стали

Зеленый металлический гофрированный лист крыши — вид спереди. 3D иллюстрации на белом фоне.

Металлический забор на белом фоне. профилированные панели текстура листа

Металлическая кровля логотип для черепичной кровли недвижимость или архитектурный дизайн

Различные виды кровельного покрытия. фон из слоев профилей из листового металла, керамической плитки, битумной кровельной черепицы и гипсового шифера. 3д иллюстрация

Стальная кровля современного многоквартирного дома для защиты от ураганов

Крыша из гофрированного металлического профиля коричневого цвета, установленная на современном доме. крыша из профнастила. кровля из металлопрофиля волнистой формы. современная крыша из металла. металлическая кровля.

Металлический лист для промышленного строительства

Голубая металлическая черепица на фоне капель воды.

Векторная текстура черепицы. терракотовая черепица на крыше

Конструкция крыши дома покрыта листами коричневой металлочерепицы.

Старый цинковый реферат. старинный вид фона цинка.

Образцы керамической черепицы на складе магазина кровельных материалов. современная крыша из металла. цементно-песчаная плитка.

Черный гофрированный металлический фон и текстурная поверхность или оцинкованная сталь

Креативная абстрактная трехмерная иллюстрация стопки или группы сложенных цветных металлических стальных профилей для кровли и кровельной строительной промышленности, изолированных на белом фоне

Закрыть новую цинковую крышу

Текстура старого оцинкованного листа фон

Фрагмент крыши здания, покрытой металлическим гофролистом

Современная крыша из металла. гофрированная металлическая крыша и металлическая кровля.

Векторные бесшовные фоны из металлопрофиля. алюминиевый забор. текстуры стеновых панелей. стеновая панель из оцинкованной стали. узор вертикальных линий.

Гофрированные металлические листы

Металлическая черепица серого цвета со светлым рисунком.

Профиль из прозрачного пластика, изолированный на белом

Крыша из старого металлического листа крупным планом

Селективный фокус узора на листе стекловолокна

Профильный лист из прозрачного пластика, изолированный на белом фоне

Белая поверхность гофрированного металла или фон из оцинкованной стали

Современная коричневая крыша из окрашенного металла. гофрированная металлическая крыша и концепция металлической кровли

Металлический лист для промышленного строительства

Белый и серый фон из гофрированного металлического забора.

Текстура стены из белого гофрированного металла. горизонтальная фоновая текстура.

Несущие листы

Наши несущие профилированные листы изготовлены из высококачественного сырья для устройства крыш коммерческих и промышленных зданий. Они быстро и легко собираются.

Несущие листы представляют собой экономичное решение для кровли с большими пролетами, исключающее использование второстепенных стальных конструкций. Они также могут быть спроектированы как напряженная обшивка для распределения горизонтальных нагрузок на раму/фундамент.

Доступные в широком диапазоне профилей, покрытий и отделки, несущие листы предлагают множество возможностей для дизайна.

Композитные листы Ruukki представляют собой экономичный способ возведения несущих конструкций перекрытий. Композитные листы используются в качестве армирования в бетонных плитах.

Теперь несущие кровельные листы могут быть оснащены системой Ruukki® Roof Sensor, которая в режиме реального времени отслеживает снеговую нагрузку на крышу, предотвращает опасные ситуации и экономит средства, делая уборку снега более интеллектуальной.

Несущий лист

Ссылки по теме

Программное обеспечение Poimu для определения размеров несущих листов

Программное обеспечение для определения размеров Poimu позволяет оптимизировать выбор продукции в соответствии с Еврокодом. Просто задав некоторые исходные данные, вы можете выбрать несущий лист для своих нужд из ассортимента Ruukki. Этот инструмент быстрой оптимизации охватывает 1-, 2-пролетные и неразрезные конструкции и дает точное решение относительно того, какой лист следует использовать, а также его длину.

Перейти к программному обеспечению Poimu

Документы по опорным листам

Здесь вы можете найти все необходимые документы, относящиеся к несущим листам Ruukki.

Перейти к сопроводительным документам

Датчик контроля крыши Ruukki

Датчик крыши Ruukki® отслеживает состояние снеговой нагрузки на крыше в режиме реального времени, предотвращает опасные ситуации и снижает расходы. Решение защищает пользователей объектов и обеспечивает спокойствие владельцу здания, проектировщику и тем, кто отвечает за безопасность.

Подробнее о мониторинге датчиков крыши

Связаться с нами очень просто. Просто выберите свою страну, и мы поможем вам заглянуть за пределы того, что есть — к тому, что могло бы быть!

СтраныЧехияЭстонияФинляндияЛатвияЛитваНорвегияПольшаСловакияШвеция

Имя*

Фамилия*

Компания*

Выберите вариант
Ваша специализация*АрхитектураСтроительствоДевелопмент недвижимостиЗакупка или оценка стоимостиПроектирование строительных конструкцийДругие строительные специальности

Телефон*

Электронная почта*

Выберите вариант
Country*AlbaniaArmeniaAustriaAzerbaijanBelarusBelgiumBulgariaCroatiaCzech RepublicDenmarkEstoniaFinlandFranceGermanyGreat BritainGreeceHungaryIcelandItalyKazakhstanKyrgyzstanLatviaLithuaniaNetherlandNorwayPolandPortugalRomaniaRussiaSerbiaSlovakiaSloveniaSpainSwedenSwitzerlandTurkeyTurkmenistanUkraineUnited KingdomUzbekistanOther

Type your question here*

Ruukki может присылать мне новости и информацию по электронной почте

Почему мы собираем и обрабатываем персональные данные? Пожалуйста, ознакомьтесь с нашим Положением о конфиденциальности.

Предлагаемая продукция для кровельных конструкций

Сэндвич-панели для крыш

Для крыш Ruukki предлагает сэндвич-панели с наполнителем из минеральной ваты и PIR. Доступен широкий диапазон толщин панелей для удовлетворения различных тепловых требований. Уникальный дизайн панели обеспечивает высокую огнестойкость, а также отличную реакцию на огонь.

Подробнее о сэндвич-панелях для кровли.
9№ 0003

Несущие листы

Несущие листы — это экономичное решение для кровли с большими пролетами, позволяющее отказаться от второстепенных стальных конструкций. Они также могут быть спроектированы как напряженная обшивка для распределения горизонтальных нагрузок на раму/фундамент.

Подробнее о несущих листах

Легкие прогоны для крыш

Системы легких прогонов упрощают и ускоряют строительство здания, позволяя возводить ограждающие и кровельные конструкции без особых усилий.

Подробнее о легких прогонах для стен

Датчик контроля крыши Ruukki

Датчик крыши Ruukki® отслеживает состояние снеговой нагрузки на крыше в режиме реального времени, предотвращает опасные ситуации и снижает расходы. Решение защищает пользователей объектов и обеспечивает спокойствие владельцу здания, проектировщику и тем, кто отвечает за безопасность.

Подробнее о мониторинге датчиков крыши

Ограждающие конструкции — SteelConstruction.info

Системы металлической облицовки обеспечивают эффективное, привлекательное и надежное решение для ограждающих конструкций одноэтажных зданий. За прошедшие годы эти системы превратились из однослойной металлической облицовки, часто используемой в сельскохозяйственных зданиях, в высокоразвитые системы, используемые в промышленности, розничной торговле и развлекательных целях. Однако, как и в случае со всеми компонентами конструкции, способность оболочки здания удовлетворять своим функциональным требованиям зависит от ее правильной спецификации и установки, а также, что не менее важно, от ее взаимодействия с другими элементами оболочки и конструкции здания.

В этой статье рассказывается о системах металлических оболочек, а также о том, как они проектируются, определяются и приобретаются.

Промышленное здание из стали
(Изображение предоставлено AC Bacon Ltd)

Содержание

• 1 Назначение ограждающих конструкций
• 2 Ограждающая конструкция
• 3 Типы систем металлической облицовки
  • 3.1 Однослойный трапециевидный лист
  • 3.2 Сборная двойная обшивка
    • 3.2.1 Подкладочный лист
    • 3.2.2 Изоляция
    • 3.2.3 Распорная система
    • 3.2.4 Паспорт погоды
    • 3.2.5 Крепеж
  • 3.3 Утепленные (композитные или сэндвич) панели
  • 3.4 Системы со стоячим фальцем
  • 3.5 Поддоны для структурных вкладышей
  • 3.6 Несущие конструкции и мембранные кровельные системы
  • 3.7 Облицовка стен солнечного коллектора
• 4 Спецификация облицовки
  • 4. 1 Атмосферостойкость
  • 4.2 Внешний вид здания
  • 4.3 Тепловые характеристики
    • 4.3.1 Энергопотребление
    • 4.3.2 Тепловые мосты
    • 4.3.3 Коэффициент теплопередачи
    • 4.3.4 Герметичность
    • 4.3.5 Внутритканевая конденсация
  • 4.4 Акустика
    • 4.4.1 Ударный шум
    • 4.4.2 Реверберация
    • 4.4.3 Передача звука по воздуху
    • 4.4.4 Шум от оборудования для обслуживания зданий
  • 4.5 Огнестойкость
    • 4.5.1 Противопожарный расчет стен
  • 4.6 Долговечность
  • 4.7 Структурные характеристики
    • 4.7.1 Действия
      • 4.7.1.1 Постоянные действия
      • 4.7.1.2 Переменные действия
    • 4.7.2 Отклонения
    • 4.7.3 Использование таблиц безопасных нагрузок
• 5 Металлоконструкции холоднокатаные вторичные
  • 5.1 Варианты прогонов и боковых ограждений
    • 5. 1.1 Опции секции
  • 5.2 Варианты компоновки прогонов и боковых ограждений
    • 5.2.1 Однопролетные длины — система с муфтами
    • 5.2.2 Однопролетные длины — стыковая система
    • 5.2.3 Длина одного пролета — система перекрытия
    • 5.2.4 Двойные пролеты – система без рукавов
    • 5.2.5 Двухпролетная система с муфтами
    • 5.2.6 Использование стержней против провисания для прогонов
    • 5.2.7 Использование боковых опор для облицовки стен
    • 5.2.8 Шипы
  • 5.3 Загрузка
  • 5.4 Отклонения
  • 5.5 Выбор прогонов и боковых балок
  • 5.6 Ограничители для стропил и колонн
  • 5.7 Закрепление прогонов и обшивки
• 6 Горячекатаные вторичные стальные конструкции
• 7 Другие типы фасадов
• 8 Закупки
• 9 Монтаж ограждающих конструкций
• 10 Каталожные номера
• 11 Ресурсы
• 12 См. также
• 13 Внешние ссылки

[наверх]Функция оболочки здания

Все здания, независимо от их назначения, должны обеспечивать регулируемую внутреннюю среду, защищенную от изменчивого и неконтролируемого внешнего климата. Требования к внутренней среде будут зависеть от предполагаемого использования здания, и это, естественно, будет определять требования к ограждающим конструкциям здания.

Создание и поддержание контролируемой внутренней среды представляет собой сложный процесс, требующий сочетания механических и электрических услуг для обогрева и/или охлаждения здания и хорошо спроектированной оболочки здания для регулирования притока и потери тепла. Проект ограждающей конструкции здания является важным фактором при выборе механического и электрического оборудования (МиЭ) и при определении энергоэффективности здания. Поскольку в настоящее время на строительную отрасль оказывается давление с целью снижения эксплуатационного энергопотребления, ограждающие конструкции зданий никогда прежде не подвергались такому пристальному изучению.

Важным требованием к ограждающим конструкциям здания также является обеспечение надлежащей безопасности. Это особенно касается крупных распределительных складов, на которых могут храниться товары на миллионы фунтов стерлингов.

В дополнение к формированию оболочки здания, крыша и облицовка стен также могут играть важную роль в конструктивных характеристиках здания, обеспечивая фиксацию второстепенных стальных конструкций от поперечной неустойчивости при кручении. Там, где такое ограничение предполагается (как это часто бывает в таблицах нагрузки/пролета производителей прогонов и боковых ограждений), важно, чтобы обшивка была способна обеспечить это ограничение на практике.

В дополнение к удовлетворению функциональных требований эстетика оболочки здания является важным вопросом, поскольку внешний вид здания должен отражать его местоположение и окружающую среду, а также соответствовать местным требованиям планирования.

[вверх]Ограждение здания

Схема типового одноэтажного здания

Показаны основные элементы современного промышленного здания с металлической облицовкой.

По сути, структура состоит из трех слоев:

• Основной стальной каркас, состоящий из колонн, стропил и связей. Показанный пример представляет собой портальную раму, однако он в равной степени применим и к другим типам несущих рам.
• Вторичная металлоконструкция, состоящая из боковых балок и прогонов для стен и крыши соответственно. Эти члены служат трем целям:
  • Для поддержки облицовки
  • Для передачи нагрузки от облицовки на основной стальной каркас
  • Для фиксации основных стальных элементов рамы
• Кровля и облицовка стен, функции которых включают некоторые или все из следующих действий:
  • Отделение замкнутого пространства от внешней среды
  • Передача нагрузки на вспомогательную стальную конструкцию
  • Закрепление вторичной стальной конструкции
  • Обеспечение теплоизоляции
  • Обеспечение звукоизоляции
  • Предотвращение распространения огня
  • Обеспечение воздухонепроницаемой оболочки
  • Обеспечение вентиляции здания (вентилируемые или невентилируемые крыши и стены).

Облицовка также обычно включает в себя вспомогательные компоненты, такие как окна, кровельные фонари, вентиляционные отверстия и желоба.

В качестве альтернативы схеме, показанной выше, некоторые типы облицовки могут быть установлены непосредственно на основную стальную конструкцию без необходимости использования прогонов или направляющих облицовки. Примерами этого типа конструкции являются настил и мембрана для крыш и вкладыши для стен. Если выбраны такие решения, облицовка должна быть рассчитана на:

• Пролет непосредственно между стропилами, кровельными балками или фермами. Обычно это достигается за счет использования глубоких профилированных настилов или лотков, но там, где их недостаточно для требуемого пролета, необходимо установить промежуточные опоры в виде второстепенных балок или горячекатаных прогонов.
• Зафиксируйте первичные стальные элементы. Несущие настилы и поддоны, если они закреплены правильно, должны быть в состоянии обеспечить достаточное боковое ограничение внешней полки несущего стропила или колонны. Если внешний фланец сжимается, обшивки должно быть достаточно, чтобы обеспечить полное крепление, хотя потребуются дополнительные элементы для обеспечения сдерживания, когда внутренний фланец сжимается

[наверх]Типы систем металлической облицовки

Существует ряд запатентованных типов облицовки, которые могут использоваться в одноэтажных зданиях, чаще всего в промышленных, складских, сельскохозяйственных и торговых зданиях. Они, как правило, делятся на несколько широких категорий, как описано ниже.

Стальной лист обычно покрывают цинковым или алюминиево-цинковым сплавом методом горячего погружения. Верхнее покрытие представляет собой органическое покрытие, обеспечивающее привлекательный внешний вид, обычно на основе поливинилхлорида (ПВХ или пластизоля), поливинилиденфторида (ПВДФ или ПВФ2), полиэфира или полиуретана. Также доступны алюминиевые облицовочные листы.

Стальные облицовочные системы

Производство стальных изделий с предварительно нанесенным покрытием

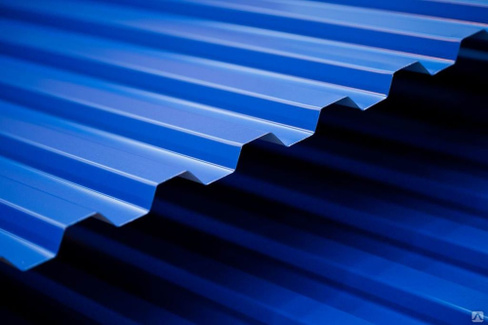

[верх]Однослойный трапециевидный лист

Однослойная обшивка

Однослойная обшивка широко используется в сельскохозяйственных и промышленных сооружениях, где не требуется изоляция. Обшивка крепится непосредственно к прогонам или боковым балкам, как показано на рисунке. Облицовка обычно изготавливается из предварительно покрытой стали толщиной 0,7 мм с трапециевидным профилем толщиной от 32 до 35 мм.

[вверх]Сборная двойная обшивка

Облицовка сборной кровли

Этот распространенный тип обшивки состоит из металлической обшивки, слоя изоляционного материала, системы распорок и наружного металлического листа, как показано ниже. Пролет таких систем ограничен пропускной способностью листов облицовки, которая обычно составляет от 2 до 2,5 м в зависимости от приложенной нагрузки. Таким образом, сборные системы облицовки должны поддерживаться второстепенными стальными конструкциями (прогонами или боковыми поручнями). Как следует из названия, эти системы собираются из составных частей на месте.

Сборные системы облицовки

[top]Подкладочный лист

Подкладочный лист служит нескольким целям:

• Поддерживает теплоизоляцию
• Обеспечивает воздухонепроницаемый слой
• Обеспечивает фиксацию прогонов.

Листы футеровки обычно изготавливаются из холодногнутой стали с предварительно нанесенным покрытием или алюминия и имеют неглубокий трапециевидный профиль, т. е. высоту от 18 мм до 20 мм, как показано ниже. Толщина стальных лайнеров обычно составляет 0,4 мм или 0,7 мм, а алюминиевых лайнеров немного толще — 0,5 мм или 0,9 мм. мм. Выбор вкладыша будет зависеть от требуемой пропускной способности, метода установки облицовки и акустических требований облицовки. При необходимости акустические характеристики облицовки, в частности ее способность поглощать звук и минимизировать реверберацию, могут быть улучшены за счет использования перфорированного облицовочного листа.
Неглубокие облицовочные листы недостаточно прочны, чтобы по ним можно было ходить, поэтому очень важно, чтобы изоляция, система распорок и защитный лист устанавливались из досок или платформ доступа, как показано ниже. Тем не менее, они обеспечивают прочный барьер против падения, когда они полностью закреплены. Там, где требуется доступ для ходьбы, обычной практикой является замена неглубокого профиля вкладыша более прочным листом, т. е. трапециевидным профилем размером от 32 мм до 35 мм из стали толщиной 0,7 мм.

[top]Изоляция

Основная функция изоляционного слоя заключается в создании барьера для потока тепла между внутренней частью здания и внешней средой. Толщина изоляционного слоя в узлах крыш и стен за последние годы значительно увеличилась с примерно 80 мм в 1980-х годах до значений, приближающихся к 300 мм в 2018 году. В ближайшие несколько лет возможно дальнейшее увеличение толщины по мере изменения правил использования энергии в зданиях. более обременительным, хотя в настоящее время не считается экономически выгодным делать значительно толще.

Наиболее распространенной формой изоляции в сборных системах облицовки является стеганое одеяло из минеральной ваты, пользующееся популярностью благодаря легкому весу, низкой теплопроводности, простоте обращения и относительно низкой стоимости. Доступны жесткие плиты из минеральной ваты, но они менее деформируемы, чем стеганые одеяла из минеральной ваты, что может привести к образованию воздушных зазоров между изоляцией и профилированными металлическими листами. Жесткие плиты из минеральной ваты также намного тяжелее, чем стеганые одеяла из минеральной ваты, что приводит к нагрузке на несущие стальные конструкции и ручному перемещению на месте.

[вверх]Распорная система

Распорная система стержней и кронштейнов

Основная функция распорной системы заключается в поддержке защитного листа на требуемом расстоянии от облицовочного листа. Следовательно, компоненты системы должны обладать достаточной прочностью и жесткостью, чтобы безопасно передавать требуемую нагрузку на прогоны без чрезмерной деформации. Распространенной формой распорки является система стержней и кронштейнов, как показано на рисунке. Система состоит из холодногнутых стальных стержней, которые обеспечивают непрерывную поддержку атмосферного листа, поддерживаемого через определенные промежутки времени стальными кронштейнами, прочно прикрепленными к прогонам через вкладыш. Многие системы стержней и кронштейнов также включают пластиковые прокладки (которые действуют как терморазрывы), чтобы свести к минимуму тепловые мосты. Также доступны другие типы распорных систем, например, распорки Z, поддерживаемые термоизолирующими пластиковыми блоками.

[top]Обшивка

Наружный лист двухслойной системы облицовки известен как обшивка. Как следует из названия, его основная функция заключается в защите здания от внешнего климата путем образования водонепроницаемой оболочки. Тем не менее, защитный лист также следует рассматривать как конструктивный элемент, поскольку он играет важную роль в передаче внешних нагрузок, т.е. от ветра, снега и пешеходного движения, до других компонентов облицовки, второстепенных металлоконструкций и основной несущей рамы.

Защитные листы обычно изготавливаются из стали или алюминия и доступны в различных вариантах отделки и цвета. Стальные защитные листы изготавливаются из рулонной стали с предварительно нанесенным покрытием. Алюминиевые защитные листы доступны в фрезерованном или окрашенном виде. Подробные требования к погодным листам для облицовки крыш и стен приведены в BS EN 14782 ^[1] .

[top]Крепежи

Доступен широкий ассортимент фирменных креплений, которые при необходимости могут быть водонепроницаемыми. Большинство крепежных изделий, используемых для металлической облицовки, являются как самонарезающими, так и самосверлящими, хотя винты, которые являются только саморезами, также доступны для использования в предварительно просверленных отверстиях. Крепеж можно использовать для соединения листов с опорными стальными конструкциями (или другими материалами) или для соединения соседних листов. Для большинства крепежных изделий делается выбор между углеродистой сталью с покрытием и нержавеющей сталью (обычно используется марка 1.4301, также известная как марка 304, аустенитная нержавеющая сталь). Видимые застежки имеют пластиковые головки заводского цвета в соответствии с погодным покрытием. Дополнительная информация, описывающая эти и другие крепежные детали, например. потайные застежки, доступны в Техническом документе MCRMA № 12 ^[2] .

[top]Изолированные (композитные или многослойные) панели

Теплоизоляционные панели для облицовки крыш и стен состоят из жесткого слоя изоляции, зажатого между двумя металлическими панелями, как показано ниже. В результате получается прочная, жесткая и легкая панель с хорошими пролетными характеристиками благодаря композиционному действию при изгибе. Панели проходят между холодногнутыми прогонами или боковыми балками, которые, в свою очередь, проходят между основными элементами рамы. Однако там, где вторичная стальная конструкция не требуется для целей ограничения, композитные панели облицовки стен довольно часто располагаются непосредственно между основным каркасом.

Композитные сэндвич-панели

Доступны фальцевые и сквозные фиксированные системы либо с трапециевидным уплотнителем и неглубоким профилированным вкладышем, как показано выше, либо с двумя плоскими / микроребристыми листами. Профилированные композитные панели используются для крыш, чтобы дождевая вода могла стекать, не проникая в крепежные отверстия, а плоские панели предпочтительнее для стен из-за их внешнего вида.

Любые нагрузки, приложенные в плоскости облицовки (например, нагрузки вниз по склону скатной крыши), передаются от внешнего листа через два клеевых соединения и слой изоляции на внутренний лист и несущую конструкцию.
Полиизоцианурат (PIR) является распространенным изоляционным материалом, используемым в панелях с изоляцией из пенопласта. PIR быстро расширяется при распылении на металлический профиль во время производства и приклеивается к нему без использования клея. Это свойство делает его идеально подходящим для непрерывного производственного процесса, используемого крупными производителями пенопластовых панелей. В качестве альтернативы, жесткие плиты из минеральной ваты или других изоляционных материалов могут быть прикреплены к металлическим листам с помощью клея. Этот метод обычно используется для стеновых панелей с плоской лицевой стороной.

[вверх]Системы со стоячим фальцем

Облицовка кровли со стоячим фальцем

В системах «стоячий фальц» или «потайной фиксации» используется специально разработанный профиль для навесного листа, который включает защелкивающееся соединение между соседними листами. Это устраняет необходимость в открытых крепежных элементах и ​​улучшает атмосферостойкость системы облицовки. Следовательно, системы со стоячим фальцем можно использовать на очень низких уклонах кровли (до 1° по сравнению с 4° для систем с открытыми креплениями). Системы теплоизоляционных панелей также доступны со стоячим фальцевым соединением в погодном листе. Профнастил со стоячим фальцем может быть изготовлен из стали или алюминия.
Показана типичная система стоячих швов.
Недостатком этой системы является то, что прогоны обеспечивают значительно меньшее крепление, чем при традиционной фиксированной системе. Тем не менее, правильно закрепленный вкладыш обеспечит достаточную фиксацию.
Дополнительную информацию о системах облицовки со стоячим фальцем можно получить из технического документа MCRMA 3 9.0875 [3] , а также из публикации ECCS TC7 41 ^[4] .

[вверху]Структурные вкладыши

Системы облицовки структурными облицовочными лотками

Структурные облицовочные лотки являются популярной альтернативой композитным стеновым панелям. Они состоят из глубокого структурного профиля, в который на месте вставляется плита изоляции. Сборка завершается добавлением внешнего профилированного металлического листа, как показано на рисунке ниже. Лотки вкладыша проходят непосредственно между основными конструкционными колоннами, что устраняет необходимость во второстепенных направляющих облицовки. Это возможно из-за глубины профиля вкладыша и связанной с ним жесткости на изгиб. Таким образом, отсутствие вторичной стальной конструкции может иметь явные преимущества с точки зрения скорости и стоимости процесса строительства и допусков при установке.

Однако следует учитывать тепловые мосты, которые могут существовать в лотках-вкладышах. Эту проблему можно частично решить, поместив дополнительный слой жесткой изоляции снаружи лотка.

Там, где пластиковая конструкция портальных рам является распространенным подходом к проектированию, отсутствие боковых перил может создать проблемы при попытке обеспечить ограничение внутреннего фланца колонн, например в области захвата портальной рамы, поскольку традиционная коленная распорка не может быть легко прикреплена к профилю вкладыша.

Поддоны со структурным вкладышем также могут быть снабжены перфорацией, если требуются улучшенные акустические характеристики.

[вверх]Структурный настил и мембранные кровельные системы

Структурный настил и мембранная обшивка

Структурный настил и мембранные системы представляют собой альтернативу наращиваемой облицовке на холодноформованных прогонах с большими пролетами и особенно популярны на «плоских» крышах или крышах с очень малым уклоном, на которых требуется водонепроницаемая мембрана. Конструкция крыши состоит из трапециевидного профилированного металлического настила достаточной глубины и толщины, чтобы пролетать непосредственно между стропилами, балками крыши или фермами. Обычный металлический настил обычно имеет высоту профиля 100 мм и толщину стали от 0,75 мм до 1,0 мм. Палуба поддерживает слой жесткой изоляции, поверх которой уложена водонепроницаемая мембрана, как показано на рисунке. Использование мембраны на жесткой изоляции высокой плотности позволяет передавать нагрузки от пешеходного движения и снега через изоляционный слой на несущий настил без необходимости использования внешнего металлического листа или системы прокладок. Палуба способна удерживать верхнюю часть балки или фермы, что делает ее идеальной для строительных конструкций, которые просто поддерживают конструкции крыши. Однако конструкционные настилы не подходят для портальных рам с пластичной конструкцией из-за необходимости ограничивать внутреннюю полку стропила в области деформации.

[top]Облицовка стен с проницаемыми солнечными коллекторами

Облицовка стен со встроенными проницаемыми солнечными коллекторами обеспечивает простую, эффективную и экономичную солнечную технологию, которая может быть встроена в ограждающие конструкции здания. Солнечные коллекторы Transpired используют солнечное излучение для подачи в здания естественно подогретого свежего воздуха. Без движущихся частей, с минимальными эксплуатационными расходами на энергию и минимальными выбросами CO ₂ эта технология обеспечивает возобновляемый источник тепловой энергии с периодом окупаемости всего 3 года для нового строительства и 7 лет для проектов реконструкции.

Схема продувочного солнечного коллектора

Проветриваемый солнечный коллектор представляет собой систему предварительного нагрева воздуха. Солнечный свет падает на вертикальную стену, выходящую на южную сторону, и согревает ее. Тепло передается входящему вентиляционному воздуху, когда он проходит через крошечные отверстия или щели в стене. Эти системы могут консервативно собирать от 60% до 70% падающей солнечной энергии.

Во время отопительного сезона система собирает как солнечную энергию, так и улавливает тепловые потери стен. Во время сезона охлаждения байпасные вентиляционные отверстия коллектора могут быть открыты, позволяя стене рассеивать тепло, тем самым снижая нагрузку на охлаждение.

Эта технология идеально подходит для зданий, имеющих преимущественно южную стену с доступом к системе вентиляции здания. Поверхность коллектора, как правило, представляет собой трапециевидный стальной или алюминиевый лист и может быть любого темного цвета.

Colorcoat Renew SC® от Tata Steel и SolarWall® от CA Group являются примерами таких запатентованных систем, произведенных в Великобритании.

[наверх]Спецификация облицовки

Спецификация облицовки крыш и стен влияет не только на эстетику и водонепроницаемость здания. Выбор облицовки может повлиять на многие аспекты эксплуатации здания, от его строительства до возможного сноса и утилизации. Действительно, пригодность всего здания к назначению может быть поставлена ​​под угрозу, если при выборе облицовки не будут приняты достаточные меры предосторожности. Основными факторами, которые следует учитывать при выборе профилированных металлических облицовочных систем, являются:

• Атмосферостойкость
• Прочность и жесткость
• Теплоизоляция
• Контроль конденсации
• Контроль теплового движения
• Звукоизоляция
• Огнестойкость
• Внешний вид
• Прочность
• Стоимость
• Дневной свет
• Внешние приспособления
• Молниезащита
• Детализация дизайна
• Техническое обслуживание, ремонт и обновление.
• Контроль утечки воздуха

Минимальные эксплуатационные требования для ряда этих факторов установлены законодательством. Другие факторы, такие как внешний вид и дневное освещение, могут показаться не столь важными с инженерной точки зрения, но могут иметь решающее значение для успеха здания с точки зрения благополучия жильцов и принятия здания местными жителями. сообщество. Не следует забывать, что стоимость теплоизоляционной облицовки в типичном коммерческом или промышленном здании обычно составляет значительную долю от общей стоимости строительства, поэтому решения, касающиеся облицовки, могут сильно повлиять на экономическую эффективность проекта. Облицовка также оказывает значительное влияние на эксплуатационные потребности в энергии и, следовательно, на эксплуатационные расходы здания в эксплуатации, особенно на отопление, охлаждение и освещение.

Накладки на конверты

[top]Влагонепроницаемость

Основная функция системы облицовки состоит в том, чтобы обеспечить герметичную оболочку здания, подходящую для предполагаемого использования здания. Имея это в виду, разработчик оболочки должен тщательно продумать выбор компонентов оболочки и детальное проектирование системы. Местоположение здания, его ориентация и внешний климат должны учитываться при выборе облицовки. Удовлетворительная работа системы также зависит от правильной сборки компонентов на заводе и/или на месте.

Как правило, крыши подвержены большему риску утечки дождевой воды, чем стены, и этот риск увеличивается по мере уменьшения уклона крыши. Это важный фактор при проектировании современных нежилых зданий, поскольку многие из них имеют низкий уклон или плоские крыши, чтобы свести к минимуму объем пустого пространства под крышей. Не все виды кровельного покрытия подходят для использования на крышах с малым уклоном. Поэтому разработчики должны уделять особое внимание минимальному шагу, рекомендованному производителями, а также опубликованным руководствам по детализации и установке.

Трапециевидные металлические кровельные листы со сквозным креплением обычно подходят для уклонов 4°(7%) и более. Этот предел в 4° имеет решающее значение для эксплуатационных характеристик облицовки и должен учитывать отклонения в несущих стальных конструкциях и локальные деформации облицовки, которые могут привести к затоплению. Там, где основная стальная конструкция имеет предварительный изгиб, чтобы компенсировать отклонения из-за постоянных воздействий, необходимо проявлять большую осторожность, чтобы гарантировать, что чрезмерный предварительный изгиб не приведет к локальным выступам, поскольку они также могут вызвать затопление. Для более мелких уклонов, до 1,5° (1,5%), следует использовать потайную систему крепления без открытых сквозных креплений, специальные боковые нахлесты и, желательно, без торцевых нахлестов. Системы секретных креплений также можно использовать на более крутых крышах, где требуется повышенная надежность.

Для крыш с малым уклоном застой является потенциальной проблемой, которую необходимо учитывать на этапе проектирования, чтобы избежать пагубных последствий длительного замачивания и увеличения нагрузки из-за веса воды. Там, где на кровельных фонарях происходит запотевание, возникает дополнительная проблема отложений грязи по мере испарения воды, препятствующей проникновению дневного света в здание.

Боковые и торцевые нахлесты профнастила являются слабыми местами в ограждающих конструкциях здания, через которые ветер и дождь могут проникнуть через облицовку. Таким образом, конструкция и конструкция нахлестов имеют решающее значение для водонепроницаемости системы облицовки. Торцевые нахлесты обычно состоят из двух непрерывных полос бутилового герметика, которые сжимаются для образования водонепроницаемого уплотнения за счет зажима крепежных элементов. Шаг креплений, необходимый для обеспечения надлежащего уплотнения, зависит от геометрии профиля, но обычно на каждый желоб приходится один крепеж. Типичный боковой нахлест между трапециевидными листами формируется путем перекрытия профилей полосой бутилового герметика, расположенной на атмосферостойкой стороне крепежа для обеспечения атмосферостойкого уплотнения. Боковые нахлесты должны быть прошиты на расстоянии 500 мм или ближе друг к другу с помощью стальных застежек. Дополнительная информация о боковых и торцевых перехлестах приведена в Техническом документе MCRMA № 6 ^[5] и технический документ № 16 ^[6] . Также можно сделать ссылку на ECCS TC7 ^[4] .

[наверх]Внешний вид здания

Выбор облицовки стен и крыши может существенно повлиять на внешний вид здания. Особое значение имеют следующие факторы:

• Форма профиля
• Цвет
• Крепеж.

Форма профиля может иметь значительное влияние на внешний вид здания из-за влияния на воспринимаемый цвет и текстуру облицовки (вызванной отражением света). Ориентация облицовки (горизонтальные ребра или вертикальные ребра) также будет влиять на внешний вид здания из-за эффектов тени и отражения. Потенциальным недостатком горизонтальных ребер является то, что на них со временем накапливается грязь, если только облицовку не очищают регулярно. Там, где расположение и функция здания требуют гладкой плоской наружной поверхности, можно использовать изолированные стеновые панели с плоскими облицовочными листами, однако следует отметить, что любой дефект на поверхности будет легко заметен.

Сталь, из которой изготавливаются профилированные листы для облицовки, доступна с предварительно нанесенным покрытием в широком диапазоне цветов и текстур, что позволяет архитекторам выбрать отделку, которая наилучшим образом соответствует местоположению и функции здания. При выборе отделки архитектор должен учитывать влияние формы профиля на общий внешний вид, учитывая влияние отражения и тени на воспринимаемый оттенок цвета.

На общий вид здания также может повлиять выбор крепежа, особенно на облицовке стен или на крышах с крутым уклоном. Поэтому разработчики облицовки должны тщательно учитывать размер, форму, цвет и расположение крепежных деталей и шайб. Крепежи с пластиковыми головками заводского цвета доступны в соответствии с цветом погодного листа. Если считается, что открытые крепежные элементы наносят ущерб внешнему виду здания, архитектор может рассмотреть возможность использования изолированных панелей с потайным креплением или систем со стоячим фальцем, в которых все крепежные элементы скрыты от глаз. Дополнительную информацию о крепежных элементах можно найти в Техническом документе MCRMA № 12 9.0875 [2] .

[наверх]Тепловые характеристики

[наверх]Энергопотребление

Основные источники теплопотерь через ограждающие конструкции

Правительство Великобритании поставило амбициозную и юридически обязывающую цель сократить национальные выбросы парниковых газов не менее чем на 80 % к 2050 г. с промежуточной целью сокращения на 34 % к 2020 г. (по сравнению с базовый уровень 1990 г.). В настоящее время на эксплуатацию зданий приходится почти половина выбросов парниковых газов в Великобритании, и поэтому для достижения этих целей требуется значительное улучшение характеристик новых и существующих зданий.

Значительная доля выбросов двуокиси углерода связана с эксплуатационными потребностями зданий в энергии (отопление, освещение, вентиляция и т. д.). Хотя на энергоэффективность здания влияет множество факторов, тепловые характеристики ограждающих конструкций имеют большое значение. Показаны основные источники теплопотерь через ограждающие конструкции.

[вверх]Мостики холода

Мостики холода – это области или компоненты внутри кровли или облицовки стен, теплоизоляционные свойства которых ниже (часто намного ниже) теплоизоляционных свойств окружающего материала, что позволяет локальным интенсивным тепловым потокам проходить через здание конверт. Типичным примером теплового моста может быть металлическая прокладка в сборной системе облицовки. В общем, все металлические компоненты будут действовать как тепловые мосты из-за их высокой теплопроводности, если не будут приняты специальные меры для прерывания теплового потока путем введения слоя теплоизоляции. Тепловые мосты увеличивают потери тепла из здания, тем самым увеличивая эксплуатационные потребности в энергии. Это также может привести к снижению температуры внутренней поверхности облицовки, вызывая образование конденсата при определенных условиях.

[вверх]Коэффициент теплопередачи

Тепловое изображение здания

Теплопередача через ограждающие конструкции здания может быть значительным источником потерь энергии внутри здания, особенно при недостаточной изоляции. Одним из показателей коэффициента теплопередачи является «значение U», которое определяется как скорость теплопередачи через элемент ограждающей конструкции, например. стена, окно, секция крыши или световой люк за квадратный метр. Единицей СИ для значения U является Вт/м²К. Для отдельного компонента, такого как облицовочная панель, элементное значение U зависит от проводимости и толщины изоляции, формы профиля и наличия тепловых мостов. Производители облицовки и изоляции обычно указывают значение U для своей продукции в зависимости от толщины изоляции. В качестве альтернативы, значение U заданной огибающей может быть рассчитано с помощью программного обеспечения.

Национальные нормы по тепловым характеристикам обычно определяют максимальные значения U. Часто это средневзвешенное значение (или подобное «общее» значение) для всей крыши или стены с максимальными значениями для отдельных элементов, таких как двери. Отдельные элементы, как правило, имеют гораздо более высокие значения U, чем оболочка.

Показано тепловое изображение здания, демонстрирующее относительную температуру различных частей фасада здания, т. е. там, где коэффициент теплопередачи наибольший/наименьший.

Типовые предельные значения U, основанные на Утвержденном документе Часть L – Том 2 (издание 2021 г.) ^[7] , показаны в таблице.

В последние годы стремление улучшить энергетические характеристики зданий привело к значительному снижению коэффициента теплопередачи для элементов ограждающих конструкций, что привело к соответствующему увеличению толщины изоляции. Это имело важные последствия для структурных характеристик системы облицовки и ее взаимосвязей с другими структурными элементами. Особую озабоченность у инженера-строителя вызывают увеличенная толщина и вес облицовки, а также ее способность адекватно удерживать прогоны или боковые поручни. Вполне вероятно, что эта тенденция сохранится, однако уменьшение отдачи от дальнейшего снижения значений U означает, что в будущем больше внимания, вероятно, будет уделяться воздухонепроницаемости и характеристикам механических услуг, а не постоянному увеличению толщины изоляции.

Предельные значения U (Часть L — Том 2, 2021 г.)

Элемент	Средневзвешенная площадь (Wm -2 K -1 )
Стена	0,26
Крыша	0,18/0,16 (плоский/скошенный)
Окно	1,6
Пешеходная дверь	1,6
Вентилятор крышный	3. 0

[верх]Герметичность

Испытание давлением воздуха промышленного здания.
(Изображение предоставлено BSRIA)

Воздухонепроницаемость здания занимает центральное место в требованиях Утвержденного документа Часть L — Том 2 ^[7] и, вероятно, станет еще более важным, поскольку архитекторы стремятся улучшить тепловые характеристики оболочки здания без значительного увеличения толщины изоляции. Воздухонепроницаемость здания количественно определяется его воздухопроницаемостью, которая определяется как объемный расход воздуха на квадратный метр оболочки здания и площади пола при заданном давлении. Максимально допустимая воздухопроницаемость для данного здания будет зависеть от ряда факторов, включая требования строительных норм и правил, целевое значение CO ₂ рейтинг здания и средства, с помощью которых этот рейтинг должен быть достигнут, напр. Архитектор может указать очень низкий уровень воздухопроницаемости в качестве альтернативы увеличению толщины изоляции. В Великобритании достижение заданной воздухопроницаемости должно быть подтверждено испытаниями после строительства.

[top]Промежуточная конденсация

Внутритканевая конденсация возникает в слоях облицовочной конструкции и возникает из-за того, что теплый влажный воздух изнутри здания проникает в облицовку и конденсируется на холодном наружном листе и других компонентах. Серьезность проблемы будет зависеть от относительной влажности воздуха внутри здания, температуры и влажности наружного воздуха, а также от того, насколько хорошо герметизирована облицовка. Здания в холодном климате и здания с плавательными бассейнами, прачечными или другими подобными объектами подвергаются наибольшему риску, как и системы облицовки, включающие перфорированную облицовку и отдельный пароизоляционный барьер. В экстремальных случаях конденсация может привести к коррозии стальных компонентов в кровельном узле или к намоканию изоляции.

Рекомендации по предотвращению внутритканевой конденсации обычно приведены в BS 5250 ^[8] .

[top]Акустика

В зависимости от области применения акустические характеристики могут быть важным фактором при выборе облицовки крыш и стен. Как показано на рисунке, следует учитывать ряд категорий акустических характеристик.

Категории акустических характеристик

[top]Ударный шум

Шум, создаваемый ударами дождя или града о металлическую кровлю, иногда может создавать неудобства для людей, находящихся в здании. Там, где ударный шум считается важным, его иногда можно уменьшить, поместив гибкий изоляционный слой непосредственно под наружным листом, который действует как демпфер.

[top]Реверберация

В некоторых случаях, например, в офисах или жилых помещениях, внутренние акустические характеристики могут иметь решающее значение для функциональности здания. Особый интерес представляет реверберация, вызванная звуковыми волнами, отражающимися от твердых внутренних поверхностей, включая элементы ограждающих конструкций. Как правило, внутренняя отделка здания используется для ограничения реверберации, но архитекторы могут также воспользоваться звукопоглощающими свойствами изоляционного слоя облицовки, заменив стандартную облицовку перфорированной облицовкой. Если оболочка состоит из изолированных сэндвич-панелей, нередко для уменьшения реверберации внутри оболочки устанавливают перфорированный вкладыш и слой изоляции из минеральной ваты.

[top]Передача воздушного шума

Если необходимо ограничить прохождение звука через ограждающие конструкции здания, спецификатор облицовки должен учитывать индекс звукоизоляции (SRI) облицовки. SRI — это мера уменьшения звуковой энергии (в децибелах) при прохождении звука через конструкцию на заданной частоте. Акустические характеристики конкретной облицовочной системы будут зависеть от теплоизоляционного материала, профилей уплотнителя и облицовочного листа, а также от метода сборки. Из них изоляция является доминирующим фактором.

[наверх]Шум, связанный с оборудованием для обслуживания зданий

Также следует уделить внимание ослаблению шума, исходящего от оборудования и машин для обслуживания. К ним относятся звукоизоляция машин, подверженных шуму, и/или включение опор оборудования с демпферами. Уменьшение шума от услуг особенно целесообразно в промышленных зданиях.

Обычно считается, что приемлемый уровень внутреннего шума в промышленных зданиях составляет 65 дБ, в то время как от 50 до 55 дБ считается приемлемым уровнем окружающего шума внутри коммерческих, торговых и развлекательных зданий. Для промышленных зданий шум обычно вызывает большую озабоченность. Местные нормативные акты могут указывать требования к акустике для уменьшения проникновения шума внутрь здания (например, если здание расположено рядом с жилым районом).

Производители облицовочных систем смогут предоставить данные об акустических характеристиках для различных конструкций и смогут порекомендовать систему, соответствующую спецификации.

Сборная система, состоящая из внутреннего и внешнего листов предварительно обработанной стали с изоляцией из минеральной ваты, обычно обеспечивает снижение уровня шума более чем на 40 дБ. Каменная минеральная вата имеет большую плотность, чем стекловата, и в целом улучшает звукоизоляцию. Звукоизоляцию можно улучшить, включив в дополнение к изоляционному одеялу слой плотной акустической плиты из минеральной ваты.

Как правило, композитные системы с пенопластовым наполнителем с заводской изоляцией не так эффективны, как сборные системы, из-за малой массы сердцевины из пенопласта и прямого соединения внутренней и внешней обшивки.

Индекс звукоизоляции R _w для различных систем показан в таблице ниже. Более высокий индекс указывает на более высокое шумоподавление. См. технический документ MCRMA № 8 ^[9] и публикацию ECCS TC7 41 ^[4] .

[top]Пожаробезопасность

Требования к огнестойкости коренным образом отличаются от требований, касающихся тепловых характеристик, долговечности, водонепроницаемости и акустики, поскольку пожар является исключительным событием, при котором возможно, что здание не сохраниться в исправном состоянии.

Целью Строительных норм и правил в отношении пожара является обеспечение здоровья и безопасности жильцов и людей, находящихся рядом со зданием, а не сохранение здания. Следовательно, положения Утвержденного Документа B ^[10] направлены на обеспечение безопасных путей эвакуации для людей, находящихся в здании, безопасный доступ для пожарной команды и предотвращение распространения огня на соседние объекты.

Производители облицовочных систем обязаны подвергать свою продукцию строгим огневым испытаниям, чтобы получить одобрение организаций по страхованию зданий. Эти испытания проводятся в соответствии с LPS 1181 ^[11] Совета по предотвращению убытков или FM Approvals 4880 ^[12] /4471 ^[13] испытаний и сертификации. Разработчики продукции для облицовки должны гарантировать, что такое одобрение было предоставлено для рассматриваемой продукции и что она считается пригодной для рассматриваемого применения.

[вверх]Противопожарное оформление стен

Типовые детали противопожарной стены с прорезями для расширения при пожаре.

Если здания расположены близко к границе участка, национальные строительные нормы обычно требуют, чтобы стены были спроектированы таким образом, чтобы предотвратить распространение огня на соседнее имущество. Это известно как граничное условие. Испытания на огнестойкость показали, что некоторые типы панелей могут работать адекватно при условии, что они остаются прикрепленными к конструкции. Дальнейшие указания приведены в SCI P313 и в Техническом документе Colorcoat.

Часто считается необходимым предусмотреть прорези в соединениях боковых направляющих, чтобы учесть тепловое расширение. Чтобы гарантировать, что это не поставит под угрозу устойчивость колонны при снятии ограничителя в нормальных условиях, прорези снабжены шайбами, изготовленными из материала, который плавится при высоких температурах и позволяет боковому рельсу перемещаться относительно колонны. только в условиях пожара. Пример такой детали показан на рисунке ниже.

[top]Долговечность

Все системы облицовки со временем в определенной степени изнашиваются из-за влаги, атмосферного загрязнения и УФ-излучения. Тем не менее, спецификация облицовки может оказать значительное влияние на ее долгосрочные характеристики благодаря тщательному выбору материалов и хорошей детализации. После ввода в эксплуатацию регулярное техническое обслуживание продлит срок службы ограждающих конструкций.

Металл, из которого изготовлены защитные листы, доступен с несколькими типами покрытия с большим разнообразием цветов и отделки. Руководство по ожидаемому расчетному сроку службы этих покрытий можно найти в Техническом документе MCRMA № 6 9.0875 [5] , а также из публикации ECCS TC7 41 ^[4] . Стоит отметить, что цвет покрытия оказывает существенное влияние на срок его эксплуатации. Светлые цвета отражают тепловое излучение более эффективно, чем темные цвета, что приводит к более низкой температуре поверхности и уменьшению деградации покрытия.

При детализации ограждающих конструкций особое внимание следует уделить предотвращению попадания воды и грязи путем определения подходящих уклонов и торцевых нахлестов. Тщательная детализация необходима на внешних границах, чтобы избежать проникновения воды, и на внутренних границах, чтобы предотвратить попадание водяного пара из здания в сборку облицовки (что приводит к внутритканевой конденсации).

Для того, чтобы оболочка здания оставалась полностью функциональной в течение всего расчетного срока службы, важно регулярно проводить техническое обслуживание, включая осмотр, удаление мусора, очистку и устранение повреждений. Поскольку техническое обслуживание обычно предполагает доступ рабочих, часто несущих оборудование, важно, чтобы это было предусмотрено в конструкции ограждающих конструкций и опорной конструкции. Необходимость технического обслуживания может быть значительно снижена за счет выбора покрытия для погодостойкого листа с гарантией «необслуживаемости» в течение ожидаемого расчетного срока службы облицовки (обычно от 20 до 30 лет). Такие покрытия могут обеспечить значительные преимущества для клиента с точки зрения затрат на весь срок службы и повышения безопасности.

[top]Структурные характеристики

Системы металлической облицовки должны выдерживать внешние нагрузки, такие как снеговая и ветровая нагрузка, без чрезмерного отклонения или нарушения других требований к характеристикам. Индивидуальные характеристические нагрузки (воздействия) должны быть получены из соответствующей части BS EN 1991 ^[14] с учетом геометрии здания и его местоположения. Затем эти отдельные действия должны быть объединены с использованием соответствующих коэффициентов безопасности из BS EN 19.90 ^[15] для получения расчетных загружений.

[top]Воздействия

[top]Постоянные воздействия

Для большинства промышленных и коммерческих применений технологии металлической облицовки единственное постоянное воздействие, на которое должна быть рассчитана кровельная обшивка, — это ее собственный вес, включая вес изоляция. Типовой вес теплоизоляционных панелей и сборных систем облицовки приведен в таблице. Для получения информации о конкретных продуктах для облицовки проектировщики должны обращаться к технической литературе, которую можно получить у производителей или поставщиков. Для облицовки стен обычно нет необходимости учитывать постоянные воздействия, так как собственный вес действует в плоскости облицовки. Однако, если система защиты от дождя крепится к внешней поверхности панели или узла облицовки, необходимо учитывать влияние веса системы защиты от дождя при определении крепежных элементов.

Примечание
Представленная глубина соответствует коэффициенту теплопередачи 0,25 Вт·м ^-2 K ^-1 для типовых систем облицовки с использованием показанной изоляции.

[top]Переменные воздействия

В дополнение к собственному весу кровельное покрытие также должно быть рассчитано на следующие переменные воздействия, указанные в соответствующих частях BS EN 1991 ^[14] .

• Доступ для очистки и обслуживания
• Равномерно распределенная нагрузка от снега по всей площади крыши. Значение этой нагрузки будет зависеть от местоположения здания
• Асимметричная снеговая нагрузка и нагрузка из-за снежных заносов
• Ветровая нагрузка из-за давления и всасывания.

Следует соблюдать осторожность при выборе «зеленых» крыш, поскольку они, как правило, значительно тяжелее традиционных металлических крыш и, в случае садов на крыше, должны быть рассчитаны на присутствие садовой мебели, людей и т. д.

Облицовка стен должна быть рассчитана на ветровую нагрузку в соответствии с BS EN 1991 Part 1-4 ^[16] . Необходимо учитывать положительное давление ветра и всасывание ветра, уделяя особое внимание областям сильного всасывания ветра вблизи углов здания. Вариант конструкции с отсосом ветра часто определяется сопротивлением креплений, соединяющих панели или листы облицовки с несущей стальной конструкцией.

Калькулятор ветровой нагрузки

[top]Прогибы

Обшивка должна выдерживать указанные расчетные нагрузки без чрезмерного прогиба, если должны быть достигнуты другие эксплуатационные требования, такие как водонепроницаемость, воздухонепроницаемость и долговечность. Прогнозируемые отклонения обычно рассчитываются только для нефакторизованных переменных воздействий. Нагрузка на этапе строительства обычно не включается в варианты нагрузки эксплуатационной надежности и обычно не учитывается при определении систем облицовки. Тем не менее, необходимо соблюдать осторожность на месте, чтобы избежать чрезмерных местных отклонений, особенно вызванных сосредоточенными нагрузками, такими как пешеходное движение или штабелирование материалов на листах кровельного покрытия, поскольку это может привести к необратимому повреждению облицовки. Типичные пределы прогиба, налагаемые на облицовку, зависят от рассматриваемого режима нагружения (только принудительная нагрузка или постоянная плюс принудительная нагрузка), местоположения (стена или крыша) конструктивного элемента и наличия хрупкого материала. Общие пределы отклонения:

• Пролет/150 для облицовки стен, пролет между второстепенными металлоконструкциями
• Пролет/200 для обшивки крыши, пролет между прогонами
• Пролет/180 для прогонов или боковых поручней.

[наверх]Использование таблиц безопасных нагрузок

Производители профнастила и теплоизоляционных панелей предоставляют таблицы нагрузок для своей продукции, которые можно использовать либо для выбора подходящего профиля, либо, если профиль уже выбран, для определить максимально допустимое расстояние между прогонами. Важно отметить, что в таблицах нагрузки часто предполагается, что нагрузка распределяется равномерно и обычно указываются безопасные рабочие нагрузки. В случае сомнений составители спецификаций должны обратиться за рекомендациями к производителям облицовки.

[вверх]Холоднокатаная вторичная стальная конструкция

Прогоны, проходящие между стропилами крыши

В зданиях промышленного типа со стальным портальным каркасом и крышами с малым уклоном (от 5° до 10°) панели или листы облицовки обычно поддерживаются системой легких стальных прогонов и боковых балок, проходящих между стропила и колонны соответственно. Справа показаны второстепенные стальные конструкции на крыше, где прогоны проходят между стропилами основной рамы. Основная функция этих второстепенных элементов заключается в передаче нагрузки от облицовки к основному стальному каркасу, включая собственный вес облицовки, ветровые нагрузки и, для крыш, нагрузки из-за снега и доступа для обслуживания. Прогоны и боковые поручни также можно использовать для фиксации стропил и колонн и для передачи горизонтальных нагрузок на систему связей.

Прогоны и обшивка

[вверх] Варианты прогонов и боковых поручней

Прогоны и боковые поручни, как правило, представляют собой элементы холодной штамповки из оцинкованной легкой стали, поставляемые как часть запатентованной системы поддержки облицовки вместе с фитингами, крепежными элементами и другими соответствующими компонентами.

[вверх]Опции секций

Распространенные типы прогонов

Прогоны и боковые прогоны доступны в различных формах и в широком диапазоне размеров. Глубина секции обычно составляет от 120 мм до 340 мм, а толщина профиля варьируется от 1,2 мм до 3,2 мм. Показаны некоторые из наиболее распространенных форм сечения. Прогоны и боковые поручни из-за их больших значений длины/толщины обычно классифицируются как профили класса 4, как определено в BS EN 19. 93-1-3 ^[17] , следовательно, свойства сечения должны быть основаны на действующих значениях (уменьшенные валовые свойства).

Дополнительную информацию по этим разделам можно получить из технической литературы производителей.

[наверх] Варианты компоновки прогонов и боковых поручней

Большинство производителей выпускают рекомендации по типовым компоновкам прогонов, которые эффективны для различных ситуаций. Эти схемы регулируются такими аспектами, как максимальная длина (как правило, не более 16 м по соображениям транспорта и доступа к площадке) и возможность обеспечить полунепрерывность за счет использования рукавов или перекрытий для максимальной эффективности. Наиболее часто используемые макеты показаны ниже. Разработчики спецификаций, которым нужна дополнительная информация о том, когда и как использовать конкретную компоновку, должны проконсультироваться с производителями прогонов для получения подробной информации, касающейся их конкретных систем. В любом случае перед окончательной компоновкой следует проконсультироваться с производителем прогонов и боковых поручней.

[наверх]Прогоны с одним пролетом — система с рукавами

В системах с рукавами каждый прогон имеет длину одного пролета, но рукава устанавливаются на чередующихся опорах, так что каждый прогон фактически непрерывен через два пролета (см. ниже). На предпоследней опоре на каждом прогоне предусмотрены втулки, обеспечивающие полунепрерывность и дополнительную прочность в концевом пролете. Эта система считается наиболее эффективной для зданий с центром пролета от 5 м до 7 м. При необходимости в концевом пролете могут быть предусмотрены более тяжелые секции.

[top]Однопролетные стропила – стыковая система

Однопролетные стыковые системы имеют меньшую грузоподъемность, чем другие системы, но их проще крепить либо над стропилами, либо между стропильными стенками (см. ниже). Эта компоновка может использоваться для небольших зданий с близкими центрами каркаса, например, для сельскохозяйственных зданий.

• Однопролетные длины

• Система с рукавами

• Баттированная система

• Перекрывающаяся система

[top]Одинарные пролеты – система внахлест

Система внахлест обеспечивает большую непрерывность и может использоваться для больших нагрузок и длинных пролетов (см. выше). Лучше всего подходит для зданий с большим количеством пролетов.

[наверх]Двухпролетные секции – система без рукавов

В этой системе двухпролетные секции располагаются в шахматном порядке (см. ниже). На предпоследних опорах предусмотрены втулки для обеспечения полунеразрывности. Как правило, пропускная способность будет меньше, чем у эквивалентной двухпролетной системы с гильзами, но в двухпролетных прогонах используется меньше компонентов, что приводит к более быстрому монтажу. Эта система ограничена размерами пролета менее 8 м по причинам транспортировки и монтажа прогонов.

[наверх]Двухпролетные системы с муфтами

В двухпролетных системах с муфтами двухпролетные секции располагаются в шахматном порядке, а муфты устанавливаются на чередующихся опорах (см. ниже). Втулки предусмотрены для каждого прогона на предпоследней опоре, чтобы обеспечить полунепрерывность. Двухпролетная система с муфтой имеет несколько более высокую пропускную способность, чем двухпролетная система без муфты, и имеет преимущества полунепрерывности во всех положениях муфты. Эта система ограничена размерами пролета менее 8 м по причинам транспортировки и монтажа. При необходимости в концевых пролетах могут быть предусмотрены более тяжелые прогоны.

• Двойные пролеты

• Система без рукавов

• Система с рукавами

[вверх]Использование стержней против провисания для прогонов

Типовая компоновка распорок для предотвращения провисания и карнизных балок

Стержни для предотвращения провисания представляют собой небольшие стержни или уголки, которые крепятся болтами или зажимаются между прогонами. Показана типичная компоновка.; другие системы также доступны. При использовании они обычно размещаются либо в середине пролета, либо в третьих точках вдоль прогона и выполняют следующие функции:

• Обеспечивают фиксацию прогона от бокового выпячивания при кручении в условиях подъема ветром
• Обеспечивают фиксацию прогонов в строительном состоянии (до монтажа облицовки)
• Они обеспечивают дополнительную поддержку нисходящей составляющей приложенных нагрузок
• Помогают сохранять выравнивание прогонов.

В выполнении этих функций стержням, препятствующим провисанию, помогают распорки карнизных балок и вершинные стяжки, оба из которых показаны на прилагаемом изображении.

Необходимость в стержнях против провисания зависит от ряда факторов, включая выбранное сечение прогона, расстояние между прогонами, пролет прогонов и величину прикладываемых нагрузок. Рекомендации по этому вопросу можно получить из технической литературы производителей прогонов. В некоторых случаях у проектировщика может быть выбор между использованием стержней, препятствующих провисанию, или выбором более тяжелого прогона, который не требует промежуточной фиксации или поддержки. Очевидно, что существует компромисс между стоимостью более тяжелой секции прогона и временем (и соответствующей стоимостью), связанными с установкой дополнительных компонентов.

Стержни, препятствующие провисанию, обеспечивают фиксацию только в отдельных местах вдоль пролета прогона. Прогоны следует считать «полностью» защемленными под действием силы тяжести в готовом состоянии, когда обшивка обеспечивает непрерывное закрепление сжатой полки.

[вверх]Использование боковых направляющих для облицовки стен

Опора бокового ограждения для облицовки стен

Опора для облицовки стен обеспечивается каркасом из горизонтальных боковых ограждений, которые проходят между колоннами основной стальной конструкции здания. Вертикальные ограничители соединены с боковыми поручнями в отдельных местах (аналогично стержням против прогиба на крышах). Эти ограничители предотвращают возникновение поперечного коробления при кручении (из-за изгиба боковых балок под действием ветровой нагрузки), а также предотвращают провисание боковых балок под весом облицовки и поддерживающих ее металлоконструкций. Эти вертикальные ограничители обычно представляют собой стальные секции тонкого сечения (трубы, уголки или швеллеры) или стальные стержни/стержни.
Чтобы эффективно направить силы, возникающие в опорах боковых балок, на основную конструкцию (колонны) и предотвратить провисание боковых балок до установки обшивки, обычно между двумя нижними боковые направляющие, как показано на рисунке. Эти элементы жесткости работают на растяжение, поэтому обычно используют стальную проволоку, а не холодногнутые стальные секции. Чтобы ограничить силы в анкерных проволоках, общепринятой практикой является ограничение угла анкерной проволоки по отношению к рейке облицовки минимум 25° или 30° (см. рекомендации производителей). С этим ограничением, наложенным на диагональные стяжки, количество опор боковых рельсов определяется заранее, исходя из их шага и шага колонн.

Для расстояния между колоннами до 6 м с типичным расстоянием между боковыми поручнями 1,8 м обычно достаточно одного центрального вертикального крепления. Однако для большего расстояния между колоннами могут потребоваться два или даже три вертикальных ограничения. Во многих случаях самая верхняя боковая балка соединяется с карнизной балкой. Такое расположение уменьшит усилия на анкерных проволоках, но при выборе размера этого элемента необходимо будет учитывать дополнительное усилие на балку карниза. Также стоит отметить, что после установки облицовка укрепит основание стены и перенесет значительную часть вертикальной нагрузки на колонны за счет действия диафрагмы. Облицовка также полностью удерживает боковую балку от бокового изгиба при кручении в случае провисания и обеспечивает частичное сдерживание в случае заклинивания.

[вверху]Шпильки

Крепление прогона с помощью болтового соединения

Прогоны крепятся к стропилам с помощью кляммеров, которые обычно привариваются к стропилам в цехе изготовления перед доставкой на стройплощадку. Тем не менее, использование кляммеров с болтовым креплением (см. ниже) становится популярным благодаря экономии на транспортировке (поскольку стропила укладываются более компактно) и возможности регулировать выравнивание прогонов на месте (с благоприятными последствиями для установки стропила). облицовка). Клипсы часто предоставляются производителем прогонов, и в этом случае вполне вероятно, что они были разработаны специально для этой конструкции прогонов. Однако во многих случаях также можно использовать обычные болтовые планки, сделанные из углового профиля, или простые плоские пластины, приваренные к стропилам, как без жесткости, так и с усилением.

[наверх]Нагрузка

Прогоны и балки облицовки должны быть рассчитаны на то, чтобы выдерживать все нагрузки, прикладываемые к ним от облицовки, и передавать эти нагрузки на несущий каркас. Эти нагрузки будут включать в себя постоянные воздействия из-за веса облицовки и второстепенных стальных конструкций вместе с переменными воздействиями. Обычно допустимо рассматривать эти воздействия как действующие равномерно на прогоны, но необходимо учитывать высокие локальные силы, такие как силы всасывания ветра вблизи краев здания. В дополнение к нагрузкам на облицовку, прогоны также могут быть необходимы для поддержки веса коммуникаций или подвесных потолков. Инженер-строитель, ответственный за определение прогонов, часто практически не играет никакой роли в определении технических характеристик или перекрытий.

Тем не менее, важно получить точную оценку этих нагрузок вместе с характером нагрузки (сосредоточенной или распределенной), поскольку они могут составлять значительную часть общей гравитационной нагрузки на прогоны. Особое внимание следует уделить там, где прогоны должны выдерживать сосредоточенные нагрузки. Водосточные желоба и их несущая конструкция требуют особого внимания, так как связанные с ними нагрузки часто бывают очень высокими. Проектировщики должны учитывать вес желобов плюс вес их содержимого (воды или снега). Конкретную информацию о конкретной водосточной системе следует запрашивать у производителей водосточных желобов.

На этапе строительства прогоны могут все еще нести значительные гравитационные нагрузки (от уложенных друг на друга материалов), но без каких-либо ограничений, обеспечиваемых обшивкой. Величина строительной нагрузки будет в значительной степени зависеть от процедуры установки облицовки и используемых материалов, оборудования и рабочей силы.

[вверх] Прогибы

Пределы прогиба для прогонов и боковых балок, как правило, зависят от выбора обшивки крыши и стен, поскольку определяющим фактором является способность обшивки прогибаться без ущерба для атмосферостойкости, воздухонепроницаемости, прочности или любых других характеристик. другие требования к производительности. Как правило, чем больше гибкость облицовки, тем больше допустимый прогиб прогона или бокового бруса. В этом отношении профилированные металлические облицовочные системы гораздо более устойчивы к прогибам, чем хрупкие материалы, такие как кирпичная кладка. Напротив, окна часто имеют решающее значение, и следует запросить дополнительные рекомендации у производителей остекления.

Чрезмерный прогиб под действием собственного веса прогона или рельса или под действием строительных нагрузок до крепления облицовки может привести к затруднениям при монтаже облицовки. Это следует решать путем тщательного рассмотрения вероятной нагрузки на конструкцию и определения метода установки облицовки, который позволяет избежать перегрузки незакрепленных прогонов. Водосточные желоба особенно чувствительны к прогибам из-за необходимости избегать обратного падения.

[вверху]Выбор прогонов и боковых реек

Основные поставщики прогонов и облицовочных рельсов в течение многих лет вкладывали значительные средства в разработку и тестирование своих систем, и все они публикуют руководства по проектированию и таблицы нагрузки/пролета для своей продукции. Во многих случаях также доступно программное обеспечение для проектирования. Благодаря этим инструментам проектирования инженер-строитель избавлен от сложностей проектирования легких стальных элементов и может просто выбрать наиболее подходящее сечение из доступного ассортимента. Тем не менее, составители спецификаций должны учитывать, что при использовании таблиц нагрузки/пролета они автоматически принимают допущения, сделанные производителями прогонов и облицовочных рельсов, включая допущения относительно уровня ограничения, обеспечиваемого облицовкой несущей стальной конструкции. В случае сомнений разработчики второстепенных металлоконструкций должны обратиться к производителям за советом относительно пригодности выбранного сечения для рассматриваемого применения, принимая во внимание предлагаемый тип облицовки и любые другие обстоятельства, которые могут опровергнуть предположения производителя, например. тяжелые точечные нагрузки.

[вверх]Ограничитель для стропил и колонн

Стропильные и колонные стойки
(Изображение предоставлено William Haley Engineering Ltd. )

Эффективность конструкции любого здания со стальным каркасом зависит не только от выбора легких и эффективных секций, но и от взаимодействия между элементами каркаса. , вторичные металлоконструкции и система облицовки. По этой причине обычной практикой является использование второстепенных стальных конструкций (прогоны и рельсы) для ограничения основных стальных конструкций.
Общепринято, что прогоны и рейки не нужно проверять на усилия, возникающие из-за поперечного защемления стропил либо фермами крыши, либо портальными рамами, при условии, что выполняются следующие условия:

• Прогоны должным образом закреплены обшивкой
• Раскосы достаточной жесткости в плоскости стропил или, в качестве альтернативы, листы крыши способны действовать как напряженная диафрагма обшивки
• Стропила воспринимают преимущественно нагрузки крыши.

В идеале сжатая полка стропила или колонны должна быть ограничена в поперечном направлении путем непосредственного крепления прогонов или обшивочных балок. Однако под действием ветрового подъема или вблизи выступов портальной рамы под гравитационной нагрузкой внутренний пояс элемента, т. е. тот, к которому не прикреплена обшивка, будет сжиматься и не может быть зафиксирован непосредственно прогоны или облицовочные рейки. В этой ситуации проектировщик рамы может либо ввести дополнительный элемент из горячекатаной стали (часто конструкционный полый профиль) для бокового ограничения сжатой полки, либо, в качестве альтернативы, сжатую полку можно эффективно удерживать на месте с помощью сочетания бокового ограничения с натяжная полка (обеспечиваемая прогонами или рейками) и ограничение кручения, обеспечиваемое стропильными или колонными стойками. Рекомендации по установке и конструкции удерживающих устройств приведены в EN 19.93:1-1 ^[18] , раздел 6.3.5.2 и приложение BB.3.

Опоры колонны крупным планом

Опоры стропил или колонн, как показано, могут использоваться для ограничения кручения стропила или колонны при условии, что они соединены с подходящим жестким прогоном или обшивкой. Часто используются тонкие холодноформованные стальные хомуты (работающие как стяжки), хотя могут использоваться уголки, если распорка должна работать на сжатие (например, если распорка может быть установлена ​​только на одной стороне элемента).

Детали опор и соединений колонн и стропил

Чтобы обеспечить требуемый уровень сопротивления скручиванию стропил или колонн, прогоны или обшивочные рейки должны обладать достаточной жесткостью на изгиб. В противном случае существует риск того, что удерживающий элемент согнется и позволит удерживаемым элементам вращаться, как показано на рисунке. Как правило, достаточно предусмотреть прогон или обшивку, по крайней мере, на 25% глубины закрепляемого элемента. На практике это обычно означает, что прогоны и боковые балки будут достаточно жесткими для портальных рам с пролетами до 40 м и расстоянием между рамами от 6 до 8 м. Однако по мере увеличения пролета по отношению к шагу рамы (и размера стропил по сравнению с размером прогона) жесткость прогона может стать недостаточной для обеспечения адекватного ограничения на кручение и поэтому должна быть проверена.

Важность достаточной жесткости прогона

[вверх]Закрепление прогонов и обшивки

Ограничитель прогонов

Прогоны из холодногнутой стали и обшивочные рельсы чрезвычайно эффективны при выдерживании нагрузок за счет действия на изгиб, но они подвержены разрушению из-за бокового выпячивания при кручении, если они не закреплены должным образом. Экономичная и безопасная конструкция облицовки и поддерживающих ее стальных конструкций зависит от взаимодействия между отдельными компонентами, составляющими всю систему.

Прогоны и обшивочные поручни обычно выбираются из таблиц нагрузки/пролета производителя, которые получены на основе аналитических моделей, подтвержденных данными испытаний. При составлении своих проектных данных все производители прогонов должны принимать во внимание степень ограничения, доступного от системы облицовки в условиях силы тяжести и ветровой нагрузки. Эти допущения занимают центральное место в расчетной модели и могут оказать существенное влияние на расчетное сопротивление прогона или рельса. Поэтому важно, чтобы на практике достигался такой же или более высокий уровень ограничений. Это будет зависеть от выбора покрытия и расстояния между креплениями.

В случае гравитационной нагрузки (или положительного давления ветра в случае стены) ограничение обеспечивается непосредственно верхней полкой прогона (или боковой балки) с помощью облицовочного листа или изоляционной панели, как показано на рисунке. Сборная обшивка и изолированные панели, как правило, способны обеспечить достаточное боковое сдерживание в случае гравитационной нагрузки. Как правило, перфорированные вкладыши не считаются сдерживающими, поэтому поддерживающие прогоны следует проектировать как элементы без ограничений.

В случае подъема ветром (или отрицательного давления на стену) обшивка не может обеспечить боковое ограничение непосредственно на сжатую полку. В этом случае прогон прогона (или обшивочный рельс) удерживается комбинацией бокового ограничения на натяжную полку и ограничения на кручение, как показано на рисунке. Способность облицовки обеспечивать жесткость зависит не только от ее жесткости на сдвиг в плоскости (включая крепежные детали), но и от ее жесткости на изгиб. BS EN 1993-1-3 ^[17] включает метод в разделе 10 для оценки степени ограничения, обеспечиваемого облицовкой в ​​этом случае. В отличие от случая гравитационной нагрузки, обшивка обеспечивает лишь частичное крепление прогона. Следовательно, в технической литературе производителей прогонов всегда должна указываться более низкая грузоподъемность для прогонов, подвергающихся ветровой подъемной нагрузке (или всасыванию на обшивке рельсов).

BS EN 1993-1-3 ^[17] описывает конструкцию прогонов, вкладышей и обшивки в Разделе 10.

[top]Вторичная горячекатаная стальная конструкция

В качестве альтернативы холодногнутой стали прогоны и облицовочные рельсы также могут быть изготовлены из горячекатаных стальных профилей. Когда-то этот тип прогонов был распространен в промышленных зданиях и часто использовался в сочетании со стальными фермами крыши. Развитие прогонов холодной штамповки (которые значительно легче и дешевле) означало, что использование горячекатаных прогонов стало необычным в Великобритании и Ирландии. Тем не менее, можно использовать горячекатаные прогоны, часто с решениями для облицовки с длинными пролетами, такими как настил и мембрана или композитные панели, где они особенно полезны для обеспечения промежуточной поддержки структурного настила, когда настил сам по себе не может соединять стропила с стропилами. .

Горячекатаные прогоны имеют более высокую несущую способность, чем все холодногнутые прогоны, кроме самых больших. Это означает, что они обычно используются на гораздо больших расстояниях, чем их холодноформованные аналоги, обычно 3 м или более. Такое большое расстояние делает их непригодными для портальных рам с пластиковой конструкцией, которые обычно требуют фиксации стропил с интервалом примерно 1,8 м. Тем не менее, они подходят для эластичных каркасов, а также для пролетов, выходящих за пределы стандартных холодногнутых прогонов (более 8 м). Горячекатаные прогоны, конечно, можно было бы использовать в более близких центрах, но в большинстве случаев это было бы нерентабельно.

Значительным преимуществом горячекатаных прогонов перед их холоднодеформированными конкурентами является их устойчивость к поперечному раскряжеванию при кручении, особенно там, где используются прямоугольные полые профили. Это свойство имеет важное значение, если облицовка не может обеспечить достаточную защиту от бокового кручения. Напротив, прогоны холодного формования могут иметь пролет только такой длины (обычно от 6 до 8 м) из-за непрерывного ограничения, обеспечиваемого облицовкой. Точно так же, если местные строительные нормы запрещают использование облицовки для ограничения конструкции, горячекатаные прогоны являются единственной жизнеспособной альтернативой длинным пролетным настилам, соединяющим стропила с стропилами. Конечно, за исключением полых профилей, горячекатаные прогоны не застрахованы от бокового раскряжевывания при кручении и, следовательно, должны проектироваться с учетом этого вида разрушения.

В отличие от холодногнутых прогонов, производители редко создают таблицы допустимых нагрузок для горячекатаных балок. Следовательно, их грузоподъемность должна быть рассчитана инженером-строителем в соответствии с рекомендациями BS EN 1993-1-1 ^[18] с учетом сопротивления поперечного сечения, бокового кручения и прогибов. Этот процесс необходимо повторить для случаев гравитационной и ветровой нагрузки. Если боковое кручение является критическим критерием проектирования, сопротивление элемента может быть увеличено за счет введения трубчатых ограничений либо в середине пролета, либо в третьих точках прогона. Однако это увеличит стоимость конструкции с точки зрения дополнительных металлоконструкций и времени монтажа.

Горячекатаные прогоны могут быть выполнены в виде одно- или двухпролетных балок. Последний вариант значительно уменьшит прогиб прогона при изгибе и должен использоваться там, где прогиб является определяющим критерием. Однако высокая реакция на промежуточной опоре (1,25-кратная нагрузка на один пролет) может вызвать смятие полотна в этом месте. Рукава обычно не используются с горячекатаными прогонами.

[наверх]Другие типы фасадов

Многие другие типы фасадных материалов могут использоваться для промышленных зданий, например стекло, как показано на рисунке. Использование этого высококачественного архитектурного фасада не ведет автоматически к увеличению затрат. В показанном примере для конструкции используются горячекатаные профили, а также стандартная фасадная система. Интеграция солнечной энергии в тепловой баланс также значительно снижает эксплуатационные расходы. Структура, поддерживающая фасад, и детали могут быть адаптированы из решений для многоэтажных зданий, где такие виды ограждающих конструкций являются обычной практикой.

Производственное здание с застекленным фасадом. Bauen mit Stahl e.V.

Еще один современный способ оформления промышленных зданий с архитектурной привлекательностью – использование различных цветов для фасада. Различные цвета, в том числе пастельные тона и металлизированная отделка, доступны у многих поставщиков пленочного покрытия. На фотографии показан пример здания, хорошо интегрированного с окружающей средой за счет использования цветных фасадов.

Промышленное здание с цветным фасадом

В качестве дополнительной функции в фасад могут быть встроены фотогальванические панели. Несмотря на то, что угол к солнцу не оптимален, использование многослойных покрытий делает солнечные элементы менее зависимыми от угла падения солнечных лучей. Показан пример этой технологии.

Фасад со встроенными солнечными панелями

[наверх] Закупки

Хотя в общем строительстве существует множество способов закупок, в секторе промышленных зданий широко используются только два пути: «Проектирование и строительство» и «Традиционный». Из них «Дизайн и строительство» занимает наибольшую долю рынка.

Главная привлекательность процесса проектирования и строительства для клиента заключается в том, что риски передаются подрядчику, который несет ответственность за все аспекты проектирования и строительства. Роль подрядчика заключается в управлении всеми работами и обеспечении качества завершенного здания. Эта ситуация работает хорошо, потому что в секторе стальных конструкций достаточно компаний, обладающих соответствующей компетенцией и финансовой мощью, из которых клиенты могут выбрать свою команду.

Выбор группы снабжения имеет решающее значение для успеха проекта. Клиенты должны выбрать Архитектора и, при необходимости, Инженера, который знаком с потребностями их бизнеса и типом предполагаемой работы. Назначение Генерального подрядчика и специализированных субподрядчиков должно обсуждаться между клиентом и его советниками, которые уже работают. Помощь можно получить в авторитетных торговых ассоциациях, таких как Ассоциация производителей металлочерепицы и кровли (MCRMA) и Британская ассоциация производителей стальных конструкций (BCSA). Последний ведет Реестр подрядчиков по металлоконструкциям с указанием типа и размера контрактов, для которых у них есть навыки и финансовая стабильность.

[top]Монтаж ограждающих конструкций

Функциональные характеристики ограждающих конструкций зависят от правильной спецификации отдельных компонентов, составляющих систему облицовки, качества изготовления этих компонентов и стандарта монтажа. Хорошая производительность также требует высокой степени взаимодействия между компонентами внутри каждой системы и между системами (например, между рамой, вторичной стальной конструкцией и облицовкой). Это взаимодействие требует спецификации компонентов, которые дополняют друг друга, а также способности и желания спецификатора использовать подход «всего здания» к процессу проектирования. Хорошее взаимодействие также требует высоких стандартов конструкции, особенно когда речь идет о соединениях между компонентами.

Руководство по эффективной практике по хранению, обращению и установке второстепенных стальных конструкций, облицовки стен и крыши и связанных с ними компонентов можно получить в SCI P346.

Практические рекомендации по установке прогонов и боковых поручней также можно получить в Руководящем документе Ассоциации производителей металлочерепицы и кровли GD 24.

[вверх] Ссылки

1. ↑ BS EN 14782:2006
   Самонесущий металлический лист для кровли, внешней облицовки и внутренней облицовки. Спецификация и требования к продукту. БСИ
2. ↑ ^{2.0 2.1} MCRMA Технический документ № 12: Крепеж для металлической кровли и облицовки стен: Проект, деталировка и руководство по установке. Ассоциация производителей металлоконструкций и кровли, 2000 г.
3. ↑ Технический документ MCRMA № 3: Руководство по проектированию крыш с секретным креплением. Ассоциация производителей металлочерепицы и кровли, 1999 г.
4. ↑ ^{4.0 4.1 4.2 4.3} ECCS Публикация 41 Европейские рекомендации по стальным конструкциям: Надлежащая практика стальной облицовки и кровли. Европейская конвенция по металлоконструкциям – Рекомендации для стальных конструкций Технический комитет TC7. 1983
5. ↑ ^{5.0 5.1} Технический документ MCRMA № 6: Руководство по проектированию кровли из профилированного металла. Ассоциация производителей металлоконструкций и кровли, 2004 г.
6. ↑ Технический документ MCRMA № 16: Руководство по проектированию металлической кровли и облицовки в соответствии с энергетическими требованиями Строительных норм Великобритании (2006 г.) Ассоциация производителей металлической облицовки и кровли, 2007 г.
7. ↑ ^{7.0 7.1} Утвержденный документ L2, 2021 г., Экономия топлива и энергии, Том 2: Здания, кроме жилых. Департамент повышения уровня, жилищного строительства и общин
8. ↑ BS 5250: 2021 Управление влажностью в зданиях. Свод правил. БСИ
9. ↑ MCRMA Технический документ № 8: Руководство по акустическому проектированию металлической кровли и облицовки стен. Ассоциация производителей металлочерепицы и кровли, 1994 г.
10. ↑ Утвержденный документ B (Пожарная безопасность, том 2 — Здания, кроме жилых), издание 2019 г. с поправками 2020 г. — для использования в Англии. Министерство жилищного строительства, общин и местного самоуправления
11. ↑ LPS 1181 Часть 1 Требования и испытания сборной облицовки и систем сэндвич-панелей для использования в качестве внешней оболочки зданий. Совет по предотвращению убытков, 2014 г.
12. ↑ Одобрения FM Стандарт 4880, Класс огнестойкости 1 для изолированных стен или стеновых и кровельных/потолочных панелей, материалов или покрытий для внутренней отделки и систем наружных стен, Factory Mutual Approvals, 2010 г.
13. ↑ Одобрения FM Стандарт 4471, Панельные крыши класса 1, Одобрения Factory Mutual, 2010 г.
14. ↑ ^{14.0 14.1} BS EN 1991: Еврокод 1. Воздействия на конструкции. БСИ
15. ↑ BS EN 1990:2002+A1:2005 Еврокод. Основа конструктивного проектирования. БСИ
16. ↑ BS EN 1991-1-4:2005+A1:2010 Еврокод 1. Воздействия на конструкции. Общие действия. Действия ветра. БСИ
17. ↑ ^{17.0 17.1 17.2} BS EN 1993-1-3:2006 Еврокод 3. Проектирование стальных конструкций. Основные правила. Дополнительные правила для холодногнутых элементов и листов. БСИ
18. ↑ ^{18.0 18.1} BS EN 1993-1-1:2005+A1:2014 Еврокод 3. Проектирование стальных конструкций. Общие нормы и правила для построек. БСИ

[наверх] Ресурсы

• SCI P313, Одноэтажные здания со стальным каркасом в граничных условиях пожара
• SCI P346, Передовая практика для спецификации и установки металлической облицовки и вторичных стальных конструкций
• SCI P380, Предотвращение тепловых мостов в стальной конструкции
• SCI P347, Одноэтажные здания
• Обеспечение герметичности с помощью металлических облицовочных систем. Инструкции по сталелитейной промышленности SN06
• Тепловые характеристики. Инструкции по сталелитейной промышленности SN47
• Руководящий документ GD 24 – Установка прогонов и боковых поручней, MCRMA, январь 2016 г.

Технические документы Colorcoat®:

• Роль ограждающих конструкций здания в соответствии с частью L 2010
• Акустические характеристики готовых стальных облицовочных систем
• Создание воздухонепроницаемой оболочки здания
• Обеспечение однородного внешнего вида готовой стальной облицовки стен
• Огнестойкость готовых стальных облицовочных систем
• Структурные характеристики сборных кровельных и облицовочных систем
• Влияние калибра на характеристики предварительно обработанной стальной кровли и облицовки стен
• Решения по реконструкции нежилых зданий

[наверх] См.
