Как гнуть арматуру: Как согнуть арматуру в домашних условиях без станков?

Как гнуть арматуру для фундамента своими руками без трубогиба по месту: несколько вариантов

Содержание статьи

• 1 Виды гнутых закладных арматурных изделий
• 2 Технические требования
• 3 Приспособления для гнутья холодным методом

Застройщику приходится гнуть арматуру для фундамента своими руками непосредственно на объекте. Поэтому используются самодельные приспособления для изгиба колец и квадратов.

В данном руководстве рассмотрены самые простые варианты устройств. Их можно изготовить в пределах стройплощадки своими руками из подручных материалов. Без покупки специальных станков и их отдельных узлов.

Виды гнутых закладных арматурных изделий

Самым надежным конструкционным материалом с высоким сроком службы является железобетон. Цементный камень композитного материала воспринимает нагрузки на сжатие. Арматурные пояса внутри железобетона работают на растяжение, изгиб и кручение.

Поэтому сетки, прутки, цилиндрические каркасы должны занимать внутри опалубки фундамента строго заданное проектом положение. Важно согнуть арматуру в размер по чертежу с точным соблюдением пространственной геометрии.

В домашний проект свайного, ленточного, ростверкового и плитного фундамента могут закладываться следующие гнутые элементы:

• хомут;
• скоба;
• кольцо;
• L-образный уголок;
• U-образный элемент;
• отогнутый стержень;
• «лягушка».

При этом изгиб выполняется в одной или нескольких плоскостях на 30 – 90 градусов. Арматура внутри монолитной железобетонной конструкции должна располагаться строго по линиям главных напряжений.

Хомутами прямоугольной формы соединяются между собой два пояса армирования ленточного фундамента. На детали типа «лягушка» в опалубку плитного фундамента укладывается верхняя сетка. Кольцами обвязываются вертикальные штыри каркасов свайного фундамента, опускаемых в скважины на всю их глубину.

Покупать станки для проведения разовых работ экономически не целесообразно. А аренда такого оборудования обычно стоит неоправданно дорого. Поэтому арматурогиб в идеале должен быть собран своими руками из отходов и обрезков кроя металлопроката.

Все гнутые элементы из арматуры должны иметь абсолютно одинаковую геометрию и размеры. С учетом их большого количества обычная разметка по рулетке, метром, угольником здесь не эффективна. Поэтому используются шаблоны.

Технические требования

Во время холодного гнутья с наружной стороны металл арматурного прутка растягивается, с внутренней, наоборот, сжимается. Проектировщик вычисляет эти усилия, и использует в дальнейших расчетах.

Поэтому в регламентной строительной документации заданы предельные величины углов гибки и радиусов загиба. В зависимости от диаметра и профиля прутка, марки используемой стали. Просто защемить конец стержня в тисках, и загибать его без оправки, будет неправильно.

Изменится величина внутренних напряжений в структуре металла. Станут другими расстояния между стержнями, толщины защитных слоев бетона, и прочие характеристики. Круглый гладкий и рифленый прокат нужно гнуть по определенному радиусу.

В РФ существует несколько стандартов с указанием этих данных. Например, в 4 части СНиП 2.03.01 приводится следующая таблица:

В нормативах СП52-101 дополнительно указаны размеры оправок, по которым гнутся прутки:

Для гладкого проката — круг без рифления

Для арматуры периодического сечения

Петля, хомут, крюк угловой и обычный из арматуры толщиной 8 – 18 мм формируются на вращающихся роликах диаметром 32 – 76 мм, соответственно. То есть, в 4 раза больше диаметра самой стержня.

А гнутье арматуры диаметром 20 – 32 мм следует выполнять на роликах 140 – 224 мм. То есть в 7 раз толще, чем сам конструкционный материал. Причем, с последними изделиями может справиться только станок для гнутья арматуры ввиду больших усилий, прикладываемых к заготовке.

На практике в малоэтажной частной застройке круглый пруток сплошного периодического сечения более 20 мм применяется редко. Только для особо ответственных конструкций. Однако и в этом случае можно изготовить приспособление для гнутья арматуры самостоятельно. Просто придется использовать длинный рычаг для формирования хомута, лягушки, скобы, отогнутого стержня.

Отгибы и скругления с углами менее 90 градусов применяются в деталях, устанавливаемых возле опалубки. И здесь включается следующий фактор – толщина защитного слоя бетона. Это толщина минимально допустимой корки бетона поверх стального закладного изделия, при которой металл будет защищен цементным камнем от агрессивной среды, и коррозии, соответственно.

При толщине защитного слоя менее 3d или 50 мм толщина гибочного ролика составляет 20d. Для значений защитного слоя более 3d или 5 см диаметр ролика составит 15d. И при толщине слоя от 7d или 10 см достаточно ролика диаметром 10d.

И, наконец, в пятне застройки гнутье арматуры своими руками имеет еще одну очень важную характерную особенность:

• в станках работают механические, гидравлические, электрические и пневматические приводы;
• заготовки сразу нарезаются в размер будущей детали;
• при ручном способе используется мускульная сила застройщика;
• человек не в состоянии удержать короткий пруток во время деформации;
• необходимо или увеличивать длину заготовки или накидывать сверху трубу для усиления эффекта;
• для 1 – 10 штук хомутов, скоб и крюков перерасход проката не критичен;
• но, количество гнутых арматурных деталей исчисляется сотнями.

Таким образом, основными требованиями к приспособлению для изгибания арматурных закладных являются:

• наличие сменных роликов;
• регулировка угла изгиба;
• усилитель рычажного типа;
• возможность интеграции шаблона;
• гнутье с малым радиусом для конструкционной арматуры.

Другими словами, нужна малая механизация процесса производства. С высоким показателем повторяемости и, как можно, более низкой трудоемкостью работ.

Приспособления для гнутья холодным методом

Самая простая приспособа для гнутья арматуры имеет вид обрезка бруса с забитыми в него четырьмя заостренными штырями из этого же самого металлопроката.

Приспособление не имеет регулировок, размер настроен на короткую сторону прямоугольного хомута для ленты МЗЛФ. Порядок работ следующий:

• брус укладывается на землю перед собой штырями вбок наружу;
• прижимается ногой и весом пользователя;
• заготовка хомута заводится в гнезда, образованные штырями;
• один ее край выравнивается по дальним фиксаторам;

• на свободный конец заготовки надевается трубка;
• конец трубки выравнивается по ближним фиксаторам;
• арматура загибается вверх под прямым углом;

• Г-образный полуфабрикат высвобождается из упоров, и складируется неподалеку;
• затем выполняется разметка всего пучка полуфабрикатов;
• осуществляется П-образный загиб;

• далее выгибается третий и четвертый угол хомута аналогичным способом.

Этот метод подходит исключительно для конструкционных деталей. Где радиус гнутья арматуры требуется малого размера.

Следующее устройство для гнутья арматуры на порядок сложнее и дороже. Требуется устойчивый массивный стол, кусок уголка длиной 1 – 1,5 метра и сварочный аппарат. К одной полке уголка изнутри на проектном расстоянии привариваются штыри. Здесь же высверливаются сквозные отверстия под крепеж. Далее уголок крепится к краю стола саморезами, чтобы приваренные штыри находились вертикально, и смотрели вверх.

По аналогии с первым вариантом изгибание арматуры здесь осуществляется трубчатым усилителем в горизонтальной плоскости. Шаблоном служат приваренные штыри, на один или сразу несколько размеров.

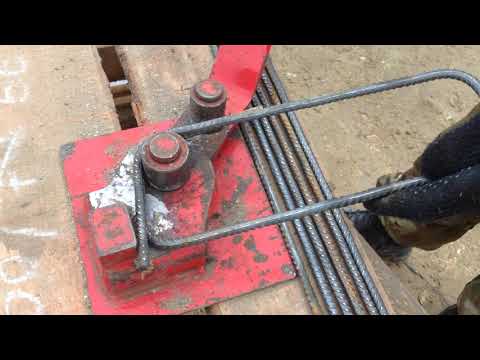

Универсальный арматурогиб своими руками можно скопировать с заводских ручных механических станков. Он состоит из пяти деталей:

• опорная площадка – размер от 100 х 100 мм, 4 отверстия по углам для саморезов, 2 отверстия диаметром 32 мм с межцентровым расстоянием 50 мм произвольно в периметре;
• рукоятка усилитель – длина от 750 мм, 2 сквозных отверстия диаметром 32 мм на расстоянии 50 мм друг от друга;
• пруток – 4 штуки, диаметр 32 мм, длина 50 мм.

Два куска прутка устанавливаются в отверстия опорной площадки, и привариваются к ней снизу. Третий кусок приваривается к рукояти усилителю аналогичным образом. Затем рукоять надевается на один из двух штырьков опорной пластины.

В условиях строительной площадки стол, верстак встречаются крайне редко. На легких козлах загнуть арматуру сложно, так как нет необходимой жесткости. Поэтому обычно в грунт забивается кусок трубы или вкапывается короткий столбик. На стойку крепится импровизированная столешница из доски, ДСП, ЦСП. Этого вполне достаточно для монтажа самодельного гибочного станка.

В данном случае изготовление гнутых элементов выполняется строго по нормативам СП, СНиП. То есть, через ролик необходимого диаметра. По умолчанию это 32 мм. Для арматуры большего размера на цилиндрические упоры надеваются куски труб подходящего диаметра. Приспособление гнет арматуру по следующему алгоритму:

• пластина прикручивается к столешнице импровизированного верстака;
• заготовка укладывается между трех цилиндрических упоров, как на нижнем фото;

• рукоятью выполняется холодная гибка заготовки на необходимый угол.

Приспособление мощное, технологичное, универсальное. Позволяет работать еще и с круглой трубой, квадратным профилем. Насадки большего диаметра надеваются на центральный штырь, являющийся осью вращения, поверх рукоятки. Длинным рычагом гнуть арматуру легко под углом до 360 градусов.

В исходном варианте устройство позволяет изготавливать силовые детали. Так как гнуть арматуру конструкционного типа здесь невозможно. Там нужен маленький радиус изгиба. Поэтому существует модифицированная версия приспособы.

В оси вращения здесь изготовлен один пропил, или выбраны два паза под прямым углом друг к другу. Арматура зажимается внутри пропила. Третий фиксатор в этом случае не задействован.

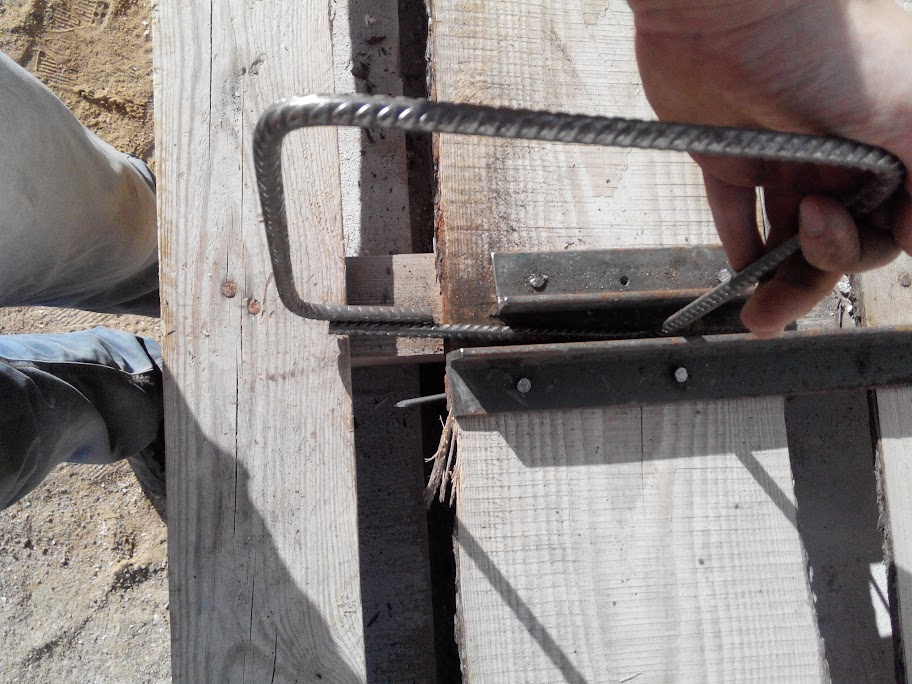

Самым материалоемким является приспособление из куска уголка, порезанного пополам. Одна половинка крепится неподвижно к столу, верстаку. Вторая вращается на расположенной между ними оси.

Осью может служит кусок приваренной арматуры или тело болта, вкрученного в отверстие. По окончании работ арматурогиб можно убрать на хранение или разобрать на детали до следующего раза.

Таким образом, гнуть арматуру для фундамента экономически выгоднее для застройщика на самодельном приспособлении. Собрать простейший арматурогиб своими руками можно за час. Для обеспечения проектного радиуса изгиба арматуры 12 мм и 14 мм рекомендуем станок с поворотной рукоятью и сменными втулками.

оборудование и приспособления, как создать самодельный станок, чем сделать сгиб если нет специнструмента?

В строительных работах, закладке прочного фундамента требуется возведение различных металлоконструкций, где необходимо использовать арматуру разных диаметров, размеров.

Максимально большие нагрузки бетонные здания испытывают в местах изгибов, углов, а это ведет к быстрому разрушению.

Поэтому используемые для укрепления каркасы из стали позволяют придать строению долговечность и износостойкость. Как правильно подготовить и согнуть арматуру для фундаментов, какие существуют для этого станки или приспособления рассмотрим далее в этой статье.

Содержание

• 1 Назначение и использование гнутых прутьев
• 2 Правила сгибания
• 3 Оборудование и приспособления
  • 3.1 Механические
  • 3.2 Ручные
• 4 Как создать самодельный станок?
• 5 Если нет специнструмента
• 6 Заключение

Назначение и использование гнутых прутьев

Арматура является основой фундамента из бетона, правильно собранный каркас из стальных прутков гарантирует строению долгий срок эксплуатации. Угловые участки такого каркаса не следует исполнять в виде простого пересечения выпрямленных арматурных прутков, так как эти зоны являются слабыми, на бетонных стенах впоследствии могут появиться трещины.

Следует использовать правильно согнутую арматуру, она обеспечит наилучшее сцепление, «связку» и прочность фундаменту. Гнутые элементы из арматуры разной конфигурации используют также и в качестве соединяющих модулей.

Правила сгибания

Чтобы арматура не потеряла свои стойкие и прочные качества, прутки следует сгибать, соблюдая основные правила:

• Холодный метод – при работе не используют газовую горелку для нагрева и легкого сгиба, это меняет свойства металла, он становится хрупким.
• Место, предназначенное для сгиба, не следует подпиливать, углы не должны быть острыми – стальной стержень теряет первоначальную цельность, прочность. При больших нагрузках арматура может треснуть, переломиться.
• Радиус по сгибу должен быть небольшим 10-15 диаметра прута. Меньший диаметр потребует больше усилий, а больший радиус не даст достаточной упругости. Например, радиус для сгиба арматурного элемента на 90 градусов с диаметром 16 мм будет равен 16-24 мм.

Арматура, получившая нужную конфигурацию, при соблюдении всех вышеперечисленных правил, будет прочной и долговечной. Нормативы актуальны и для сгиба прутов 360 или 180 градусов.

Оборудование и приспособления

Производители предлагают много вариантов разного оборудования для гнутья стальных прутков. Основной принцип механизма:

• ролики центральный и опорный, куда помещается металлический прут – ограничивает участок для сгиба;
• гибочный (третий) ролик выполняет изменение конфигурации прута в нужную сторону;
• станина установочная.

Сгиб можно делать по часовой или против часовой стрелке. Все станки различаются по толщине сгибаемых арматурных прутов – от легко 6 мм до 20 мм и далее.

Важно! Чем толще пруток, тем мощнее и больше должен быть станок для изменения его конфигурации.

Гнуть арматуру можно, используя механические или ручные станки и приспособления.

Механические

Механический станок представляет собой прочный вертикальный вал с поворотным кругом. На круге установлены ролики – центральный и гибочный. Ролик для фиксации расположен на опоре станка. Работа начинается от гидравлического или электропривода.

Из видео узнаете, как эксплуатировать станок для гибки арматуры GROST RB40SA:

Плюсы:

• станок гарантирует высокую производительность;
• возможность сгибать несколько элементов одновременно или модулей с большой толщиной от 36 мм;
• не заменим при большом объеме выполняемых работ в краткие сроки;
• используют для серийного производства.

Справка. Данная техника дорого стоит, и чаще стационарна, но есть и переносные модели. Это очень удобно для использования прямо на месте строительных действий. Работа осуществляется от переносного генератора.

Ручные

Ручной вариант чаще универсален – гнет не только арматурные прутки, но и трубы, с круглым или квадратным сечением. Ручные станки больших размеров имеют в комплектации треногу или станину для прочной постановки на любой поверхности, грунте.

Видео обзор ручного станка для гибки арматуры Afacan 16D:

Плюсы:

• компактные размеры;
• мобильны – их легко переносить;
• низкая стоимость;
• простой монтаж;
• не требуют источника питания;
• начинают работу от физического воздействия;
• подходят для разовых, небольших объемов работ.

Такое приспособление можно сделать своими руками.

Однако во время работы на ручных механизмах «оператор» вынужден затрачивать много физической силы. Также не получится одновременно гнуть несколько элементов – это делает работу более продолжительной по времени.

Как создать самодельный станок?

Примитивный станок можно создать самостоятельно. Для этого потребуется любые отрезки труб (толстые) – они будут выступать в качестве опорного и центрального ролика.

Далее:

1. отрезки труб фиксируют в почве или в тисках на требуемом расстоянии;
2. на арматуру, которая подлежит сгибу, надевают сверху отрезок трубы больший по размеру;
3. начинают гнуть пруток, поместив его между «опорным» и «центральным» роликом.

Необходимо дополнительно контролировать угол загиба.

Важно! Чтобы не получить во время гнутья травм, следует проводить работы в спецовке и рабочих защитных перчатках. Не следует для сгибания прута использовать разводные ключи или пассатижи, производить рывковые действия – это чревато травмами и повредит структуру стали.

Если нет специнструмента

Сгибать арматуру (до 8 мм) для фундамента возможно и без специализированного станка. Но здесь есть один нюанс – не будет точного контроля за радиусом сгиба. Это ухудшает прочность и стойкость конструкции. Вариант больше уместен для прутков, которые будут нести конструктивную функцию каркаса.

Работы выполняют по этапам:

1. к верстаку или к прочному столбу, стене на расстоянии 15-20 см фиксируют прочные болты, дюбеля;
2. на арматурном прутке ставят отметку на точке будущего сгиба;
3. арматуру вставляют в металлическую трубку-рычаг (шире диаметром), которая не должна доходить до отмеченной точки на 2-4 см;
4. конструкцию размещают отмеченной точкой у верхнего болта и с правой стороны от него, нижнюю часть – слева от нижнего болта;
5. оказывая физическую силу на рычаг (сверху вниз), изгибают пруток до нужного сгиба (в левую сторону).

Результат – аккуратный и точный сгиб требуемой конфигурации за минуты.

Обратите внимание! Болты должны быть толстыми, а их шляпки находиться выше, обрабатываемой арматуры, для более четкой фиксации.

Возможен еще более простой вариант без станков и приспособлений. Потребуется только строительный метр (для отметки размеров), колышек и доски. Гнуть арматуру пошагово:

1. на земле устанавливают колышек-метку и от него в заданной точке укладывают доску;
2. на доску кладут арматуру (ее конец касается колышка) и сверху закрывают второй доской;
3. устанавливают на вторую доску сверху ногу, фиксируют;
4. арматуру берут рукой и аккуратно тянут на себя (от колышка), придавая требуемый сгиб.

При строительстве небольших сооружений этот способ гарантирует хороший результат за несколько минут.

Видео о том, как согнуть арматуру без инструмента:

Заключение

Согнуть арматуру можно на механических станках или простых ручных приспособлений. Главная задача – соблюдение необходимых норм и правил в технологическом процессе. Если во время работы ошибок допущено не было, тогда сталь сохранит все свои свойства, структуру и заявленные (производителем) характеристики прочности. Каркас под бетонный фундамент получится надежным и долговечным.

с трубогибом и без него

Опубликовано 2022-05-24

• Как согнуть арматуру на станке

• Как согнуть арматурные прутки вручную

• Распространенные ошибки

• Видео

Если строительство дома с нуля у вас в самом разгаре или нужно укрепить имеющуюся постройку, то способы деформации металлических прутьев для армирования фундамента будут к месту.

Согнуть арматуру под 90 градусов нужно по нескольким причинам:

• Создание стального каркаса для усиления фундамента или бетонных плит.
• Создание железобетонных панелей для самодельного перекрытия.
• Проектирование небольшой самодельной лестницы.
• Производство решеток и конструкций подобного типа с использованием сварных швов.

Гнутые металлические прутья используются для создания секций забора, дверей и перил, а также оконных решеток.

Чтобы не нарушать условия технологического процесса, есть правила деформации:

• Металлические прутья не гнутся под нагревом газовой горелки или костра. Повышенная температура безвозвратно изменит физические и механические свойства материала. Стеклопластик или композит и вовсе подгорят.
• Нельзя подпиливать места сгибов, не должно быть острых углов. Это приведет к быстрому и преждевременному разрушению всего армирующего каркаса.
• Радиус сгибания не должен превышать 10-15 диаметров самого прута. Например, радиус сгибания арматуры под 90 градусов диаметром 12 мм равен 12-18 см.
• Больший радиус сохранит целостность прута, но не обеспечит достаточную упругость конструкции.

Проследите за тем, чтобы сталь не нагрелась от внутреннего трения, иначе технология холодного сгибания будет нарушена.

Как согнуть арматуру на станке

На рынке масса вариантов оборудования для деформации металла холодным методом. Однако элементы и конструкция станков унифицированы:

• Опорный и центральный ролики, куда вставляется металлический прут. Вторая функция – ограничение точки сгиба.
• Наличие гибочного ролика, который деформирует арматуру в заданном направлении.
• Установочная станина для фиксации рабочей плоскости.

Все станки делятся по мощности, то есть предельной толщине прута, который они могут согнуть по часовой или против часовой стрелки.

Механические станки – это прочные вертикальные валы с поворотным кругом, на который устанавливаются центральный и гибочный ролики. Фиксирующий ролик уже установлен на станине. Работает механизм от электрического или гидравлического привода.

Преимущества такого станка:

• высокая производительность труда;
• возможность одновременно сгибать несколько прутьев большой толщины;
• возможность наладки серийного производства.

Единственный недостаток – это высокая стоимость, которая окупается только при строительстве крупных объектов.

Ручные станки более универсальны, так как подойдут для холодной деформации арматуры, труб круглого и квадратного сечения. Устройство устанавливается на любой относительно ровной поверхности, за счет треноги. Станина выполняет роль рабочего пространства.

Преимущества:

• компактные размеры;
• мобильность;
• низкая стоимость в сравнении с механическими аналогами;
• простой монтаж конструкции;
• отсутствует потребность в источнике питания;
• сгибание производится за счет физического воздействия;

Недостатки ручного оборудования – необходимость оператору прикладывать большие физические усилия для деформации металла. Поэтому одновременно гнуть несколько прутьев не получится, от чего снижается производительность труда.

Как согнуть арматурные прутки вручную

Если возможности приобрести станок нет, можно создать его своими руками. Примитивная конструкция состоит из отрезков толстостенных труб, которые будут выполнять роль опорного и центрального роликов. Затем:

• Отрезки труб фиксируются в земле.
• На арматуру сверху надевается большая по размеру труба.
• Начинаем сгибать прут, предварительно поместим его между аналогами роликов.

Важно соблюдать технику безопасности, проводить работы в защитной одежде и перчатках.

Если труб в наличии нет, сгибать металл до 8 мм можно и другим способом:

1. К прочному столбу, стенке или верстаку фиксируют болты или дюбеля с расстоянием 15-20 см.
2. На арматуре отмечается точка сгиба.
3. Ее вставляют в трубу, выполняющую роль рычага. Он обязательно должен быть шире по диаметру.
4. Конструкция пропускается через закрепленные ранее болты.
5. Рычагом оказываем давление на металлический прут до нужного радиуса сгиба.

Недостаток таких станков в отсутствии точного соблюдения радиуса сгиба, так как работать приходится «на глаз».

Распространенные ошибки

Выше рассмотрели несколько способов того, как согнуть арматуру в домашних условиях, однако от ошибок это не защищает. Рассмотрим популярные ошибки этого технологического процесса:

1. Не сгибайте композит и стеклопластик – эти материалы имеют низкую прочность на изгиб. Поэтому арматура растрескается и лопнет. Логичнее ее резать на нужные по длине отрезки, и связывать концы с заданным отступом.
2. Станок сломается при попытке согнуть слишком толстый прут – прочтите инструкцию по эксплуатации оборудования, и не превышайте допустимую нагрузку. Пренебрежение на практике выльется в травмы и потерю равновесия оператора, выход из строя двигателя/редуктора.
3. Тонкий прут на мощном станке будет греться – подбирайте оптимальную мощность оборудования под толщину арматуры. Металл нельзя перегревать, так как он потеряет заводские свойства, и конструкция не будет должным образом усилена.
4. Не работайте на станке, где нет защиты от частиц сгибаемых прутьев.
5. Рядом растущие деревья не основа для сгибания арматуры – организуйте простое рабочее место в виде забетонированной в земле трубы с толстыми стенками. Короткие куски до 3 метров легко деформировать на таком «станке».
6. Рывковые движения недопустимы при сгибании арматуры для фундамента – это повысит вероятность образования микротрещин, снижающих прочность металлического изделия
7. Не гните изделия пассатижами, болторезами или разводными ключами, так как эффективность работы будет низкой.

Это распространенные ошибки, которые нарушают технологический процесс деформации металлических прутьев. Если все делать по правилам, то легко получите необходимые изделия для армирования фундамента.

Видео

Оцените нашу статью

[Всего голосов: 1 Рейтинг статьи: 5]

Как согнуть арматуру

Если вы занялись таким делом, как возведение дома своими руками, то начнете вы, конечно, с фундамента. Тогда перед вами неизбежно встанет вопрос: как гнуть арматуру для фундамента? Ведь без арматурного каркаса построить достаточно надежный фундамент практически невозможно.

Схема видов арматурных каркасов для фундамента.

Можно использовать для этого специальный станок, цены на них бывают разные: от весьма дорогостоящего оборудования, которое может себе позволить далеко не каждый, до ручных приспособлений, стоят такие сравнительно недорого. Они подходят, если ваша стройка не отличается масштабами. Ручные гибочные станки бывают самых разных видов. Для работы с арматурными стержнями можно приобрести трубогибы или специальные станки.

Тонкая арматура до 8 мм сравнительно легко сгибается вручную, но для больших диаметров без специальных приспособлений не обойтись.

Обычно в устройстве специальных станков работает три вала, один из которых – упорный, он удерживает арматурный прут от поворота и не дает ему выскользнуть, второй сгибает стержень вокруг третьего, центрального вала. Ручные станки достаточно просты в использовании и доступны по цене.

Принцип их работы заключается в следующем: обрабатываемая часть закрепляется в станке с помощью прижимной балки. Затем специальной гибочной балкой вы придаете арматуре нужную форму.

Виды станков и их особенности

Арматура для железобетонных конструкций: а – стержневая, класса А-II; б – класс А-III, А-IV, А-V и А-VI; в – проволочная, класса Вр-II; г – арматурные канаты.

Такие станки могут быть пневматическими, гидравлическими, ручными, электромагнитными и электромеханическими. Самые простые – это ручные станки, они удобны тем, что вес их не очень большой и есть варианты переносных конструкций. Конечно, бывают и ограничения, то есть вы сможете их использовать только для того, чтобы гнуть арматуру диаметром не больше 14 мм. Такие станки не годятся для большого объема работ, но для частного строительства вполне подходят.

1. Стационарные станки с механическим приводом для сгибания арматуры фундамента увеличивают объем производимых работ, к тому же они могут гнуть и арматуру большего диаметра, чем обычные ручные.
2. Для более качественной и упрощенной работы при больших объемах лучше использовать станки, не требующие применения силы, такие как гидравлические и пневматические аппараты. Их обычно используют в цехах, где производятся металлоконструкции, куда вы можете подъехать и где за определенную плату вам выполнят необходимую работу в короткие сроки.

Гидравлический гибочный станок идеально подходит для изготовления сложных металлических конструкций во время устройства фундамента. Он позволяет гнуть арматурные стержни более качественно. После сгибания на поверхности стержня не остается ни складок, ни изломов, угол сгиба может доходить до 180°.

Вернуться к оглавлению

Приспособления для сгиба арматуры своими руками

Схема сварки арматурных соединений.

Согнуть арматуру для фундамента можно и изготовленными вручную приспособлениями, для этого существует несколько вариантов. Один из самых эффективных методов решения этой проблемы на самом деле очень прост. Нужно вкопать в землю трубу или забетонировать.

Труба должна быть небольшого диаметра и естественно пустотелая. Арматура опускается в трубу на необходимую длину, а та часть, что осталась снаружи, сгибается в сторону. Чем более подходящим будет диаметр трубы, тем надежнее будет происходить фиксация арматурного прута. Чтобы согнуть арматуру до нужного угла, достаточно приложить немного усилий, возможно, вам понадобятся помощники. Чтобы упростить процесс, можно использовать вторую трубу, надев ее сверху на прут.

Есть и несколько другая вариация этого способа, которую тоже удобно использовать при устройстве фундамента, благо место для этого на стройке найдется всегда. Долго искать нужные материалы тоже не придется. Для изготовления этого приспособления вам понадобятся вот такие материалы.

1. Две стальные трубы, диаметр их напрямую зависит от сечения арматуры, которое должно быть меньше. Стоит также заметить, что чем длиннее будут трубы, тем меньше физических усилий вам придется прилагать для сгибания арматуры.
2. Два штыря.

Штыри прочно вкапываются в землю, стальные трубы надеваются на арматуру с двух концов. Вкопанные штыри послужат вам опорой, опираясь на которую и соединяя трубы, вы достаточно легко согнете арматуру до нужной вам кривизны. Конечно, вместо штырей можно использовать что-нибудь другое, наверняка вы найдете среди строительных материалов то, что нужно.

Вернуться к оглавлению

Еще один дополнительный вариант

Схема вязки арматуры проволокой.

Если вам неважно сохранение толщины, гнуть арматуру можно с помощью сварки, то есть сначала разогреть, а потом согнуть. Сгибание в этом случае происходит очень легко, главное соблюдать меры безопасности, чтобы не обжечься о разогретый металл. Либо используя болгарку, подрезать прут с одной стороны, а потом произвести сгиб.

1. Также можно использовать для этого паяльную лампу и молоток. Для удобства можно применять какое-либо приспособление, чтобы закрепить арматуру, например, тиски.
2. Но на самом деле это не обязательно, если у вас есть помощник. Разогреваете арматуру паяльной лампой и сгибаете либо вручную, либо с помощью молотка. Есть разные способы разогреть арматуру, горячий металл гнуть просто, однако нужно знать и еще кое-что. Этот способ значительно снижает прочность арматуры и не годится для устройства фундамента, на который предполагается высокая нагрузка. Поэтому прежде чем решиться на такой способ, посоветуйтесь с профессионалами или самостоятельно произведите расчеты.

Строительные умельцы с выдумкой подходят к этому делу, к примеру, используя для сгибания металлических прутов два рядом расположившихся дерева. Естественно, не на каждом участке растут деревья, но вполне возможно, что вы придумаете что-то свое, новое, оригинальное и удобное.

Вернуться к оглавлению

Некоторые характеристики

1. Арматура класса А3 легко гнется в холодном состоянии, при сгибе под прямым углом это происходит без потери прочности, а при сгибе на 180° прочность снижается примерно на 10%. Если вы используете в строительстве стеклопластиковую арматуру, нужно знать, что согнуть ее невозможно, она отпружинит обратно. Поэтому для угловых моментов придется использовать обычную, сделанную из металла арматуру.
2. Гнуть арматуру непростое дело, но всегда можно найти оптимальное решение, которое устроит вас, если вы строитесь самостоятельно, и ваших рабочих. На крайний случай, возьмите специальный станок напрокат, но гораздо проще воспользоваться одним из предложенных способов, чтобы сэкономить средства.

Если вы мастер на все руки, попробуйте изготовить станок для гибки арматуры самостоятельно, видеоматериалы такого рода широко распространены в интернете. Но опять же этот вариант годится, только если вы занимаетесь строительством постоянно. К чему этот станок будет потом, а ведь на это уйдет время и силы.

Каждый сам решает, в зависимости от ситуации, что удобнее и практичнее. Устройство фундамента – дело серьезное, это основание вашего строения, поэтому к каждой детали нужно отнестись очень внимательно. Сгибать арматуру своими руками, использовать для этого подручные средства или купить специальный ручной или механизированный станок, решить можете только вы.

Несколько простых способов гнуть арматуру самому

Все специалисты прекрасно знают и понимают, что строительство без применения арматуры в принципе невозможно. Сама по себе арматура представляет собой прочные металлические стержни, которые получают на заводе путем проката металла с помощью высокой температуры. Такое закаливание высокой температурой придает стали прочность.

Эти металлические стержни используют для того, чтобы увеличить прочность бетона. Арматура защищает бетон от резких перепадов температуры, препятствует образованию трещин. Уменьшает его деформацию.

Однако многие люди часто занимаются постройкой домов самостоятельно и для возведения каркаса фундамента им тоже бывает необходимы прутья арматурного каркаса. Причем прутья для постройки дома нужны не только прямые, но и в гнутой форме.

Содержание страницы

• 1 Несколько простых способов гнуть арматуру
  • 1.1 Способ 1
  • 1.2 Способ 2

Согнуть такой прочный стальной прут руками практический невозможно, если только человек не является обладателем недюжинной силы. Поэтому для этого дела нужен специализированный станок, который не всегда находится под руками, если конечно человек не является профессиональным строителем.

Такой станок называют по-простому — гибочником, и довольно часто он изготавливается умельцами самостоятельно с помощью подручных средств. Для этой цели обязательно понадобиться сварочный аппарат и шлифмашина, известная под народным названием «болгарка».

Способ 1

Здесь понадобиться: швеллер, корпусные подшипники, стальной вал, две болванки, болты, гайки, ручка-рычаг, ограничитель хода, опорные ролики, две шайбы.

От швеллера, который станет у нас основанием, отпиливаем заготовку размером примерно в 40 см. Затем на швеллер параллельно друг другу вмонтируем два корпусных подшипника, делаем отверстия и фиксируем подшипники к швеллеру с помощью фурнитуры.

Затем приступаем к созданию устройства, при помощи которого будет происходить сгиб изделия.

Если есть возможность, то изготавливаем на станке вал с металлической болванкой на каждом конце. Если такая возможность отсутствует, то подобное изделие придется изготовить вручную. Сначала берем стальной кругляк и изготавливаем из него две идентичные болванки. С узкой стороны просверливаем по одному несквозному отверстию. Продеваем в отверстие отрезки круглого прутка, который подойдет по размеру и обвариваем.

Затем в болванках проделываем необходимые по размеру отверстия для арматурных прутов. Части вала вдеваются в отверстия, которые расположены в корпусных подшипниках и крепко скрепляются между собой при помощи сварки.

Из стального прута круглой формы приготавливаем изделие, которое будет нам служить ручкой. Она должна быть длинной формы. Такую удлиненную ручку прикрепляем при помощи сварки к середине вала. К такой самодельной ручке также привариваем еще ограничитель хода, который будет нужен нам для работы.

Для дальнейшего действия понадобится ось с опорными роликами, которую можно изготовить из   стального прута круглой формы. Привариваем такой баллер к швеллеру напротив корпусных подшипников. Из толстой круглой трубы создаются два подшипника и одеваются на ось, по одному с каждого ее кон

ца. Чтобы ролики в процессе работы не соскакивали с каждого конца привариваем по краям две шайбы.

Затем переходим к созданию упора. Сначала в основание конструкции просверливаем отверстие и вкручиваем туда гайку, в которую потом ввинчиваем болт. Именно он и будет служить упором.

В сделанной конструкции делаем отверстия и закрепляем крепежные элементы. Затем крепим самодельное изделие к полу или к столу.

Способ 2

Для этого понадобится: листовой металл, кусок круглой трубы, подшипник, шпильки, болты, гайки, удлиненная муфта, стальной кругляк, кусок профильной трубы, ручка с передвижным упором.

Вначале из металлического листа делаем заготовку нужной формы. В заготовке сверлим отверстие и прикрепляем туда с помощью варки отрезок крепежного элемента. Из круглой трубы изготавливаем упорный ролик и надеваем его на крепежный отрезок. Затем на шпильку накручиваем гальку. К нижней части сделанной заготовки необходимо прикрепить с помощью варки подшипник.

Для основания конструкции вырезаем из металлического листа квадрат. В каждом углу и посередине делаем специальные крепежные отверстия.

Устанавливаем на металлический квадрат ранее созданную заготовку с помощью стального небольшого кругляка. Кругляк изготавливаем такой, чтобы в верхней части имелось специальное отверстие. Именно в него потом будут вмонтировать заготовки. У изготовленного кругляка нижняя часть будет приварена к основанию конструкции.

Из профильной трубы вырезаем ровный отрезок и привариваем его к подвижной части. Именно на нее будет надеваться в последующем ручка-рычаг.

К основанию привариваем кусок квадратного прута, а сверху приваривается удлиненная муфта. Затем берем болт, он в дальнейшем станет служить ограничителем и вкручиваем его в муфту.

Из куска стального прута изготавливаем ручку, на рукоятке которой необходимо установить передвижной упор. С помощью него появится возможность регулировать длину изгиба заготовки.

Приспособление для загибания арматуры своими руками — как согнуть кольцо из металлического прутка?

Мы остановились на простом варианте станка для гибки арматуры который можно сделать своими руками. Еще вы узнаете простые способы гибки арматуры вручную.

Если вы начали возводить новый дом, то, для укрепления бетонного фундамента вам понадобится сделать армированный каркас. Арматурный прут выпускается, как любой металлопрокат, исключительно в прямом виде. А ведь для того, чтобы изготовить каркас из арматуры, ее надо определенным образом погнуть. Причем выполнять эту операцию придется непосредственно на месте строительства. Рациональный выход есть лишь один — это сделать станок для гибки арматуры своими руками.

Потраченное время и средства на самодельный станок для гибки арматуры окупиться еще на стадии строительства фундамента вашего дома. Его можно будет также использовать и в дальнейшем. Например, для изготовления закладных деталей, таких, как оконные или дверные перемычки. Но и после этого он не раз сможет вам пригодиться для сборки различных стальных конструкций.

Содержание

• Принцип сгибания арматуры
• Как согнуть арматуру без специального устройства
• Как сделать приспособление для гибки арматуры
  • Последовательность действий
• Достоинства
• Альтернативные способы работы с арматурой

Принцип сгибания арматуры

Сгибание арматурного прута представляет собой процесс контролируемого изменения направления центральной оси. При этом в месте деформации одни слои металла будут растягиваться, а другие — сжиматься.

Одним из основных определяющих факторов при сгибании является величина усилия, прикладываемая к месту деформации. Она напрямую зависит от вида стали и диаметра сечения арматуры. Таким образом, можно сразу определиться, чем лучше и толще арматурный пруток, тем больше сил понадобиться прикладывать для его сгибания.

Эти определения должны послужить нам основой для дальнейших расчетов при изготовлении приспособления для сгибания арматуры своими руками.

Как согнуть арматуру без специального устройства

И все-таки начнем с того, что вам срочно надо согнуть небольшое количество тонкого металлического прутка. Для этого разберем несколько способов, как гнуть арматуру с помощью подручных средств.

Здесь стоит знать , что пытаясь сгибать, особенно легированную арматуру, своими руками нужно осознанно рассчитывать свои действия, в противном случае — это может привести к получению серьезных травм. Легированный металлопрокат при попытке его деформировать будет всячески пытаться отпружинить и способен при этом нанести непоправимый вред вашему здоровью. Так что будьте осторожны и внимательны.

Выделим три наиболее простых способа, как согнуть арматуру с величиной диаметра до 8 мм самостоятельно без применения специальных устройств, а именно:

• С помощью двух отрезков металлической трубы. Так, нам понадобятся трубки диаметром 15 мм с длиной 0,5 и 1 метр, которые одеваем на арматуру. На полуметровый кусок трубы становимся ногами, а метровый, соответственно, начинаем поднимать до необходимого нам угла загиба.

• Если к полутораметровой металлической трубе 32 диаметра или 50 мм стальному уголку приварить при помощи электросварки пятисантиметровый кусок трубы 25-32 мм в диаметре, то получится универсальный гибочный рычаг. Останется только либо встать на арматуру, либо упереть ее обо что-нибудь прочное.
• Не очень длинные кусочки арматуры можно согнуть с помощью больших тисков и кувалды. Только при этом способе не стоит торопиться и надо бить с небольшим усилием, растягивая процесс, в противном случае можно просто сломать арматурный пруток.

Основным недостатком применения таких способов для сгибания арматуры является то, что радиус поворота получается достаточно большой и нередко угол получается несколько кривой и не лежит своими сторонами строго в одной плоскости.

Хотя, при хороших физических данных и небольших диаметрах металлического прутка, эти способы, как правило, на практике являются самыми универсальными арматурогибами в домашних условиях.

Как сделать приспособление для гибки арматуры

Если все-таки объем работ большой и у вас вполне хватает технических знаний, то сделать своими руками ручной гибочный станок для арматуры вполне по силам каждому, поэтому тем более не стоит покупать его на строительном рынке. Вариант арматурогиба из подручных средств

Перед тем, как приступить к изготовлению, необходимо выполнить детальные чертежи узлов будущего приспособления. Для этого рекомендуется ознакомиться в интернете с готовыми образцами, выполненными по стандартной схеме или выбрать какую-нибудь другую методику, чем гнуть арматуру.

Простой арматурогиб своими руками проще всего выполнить, основываясь на общем принципе действия такого рода устройств, а именно состоящего из трех основных частей:

• массивного основания,
• поворотного механизма в виде большого рычага,
• прочного упора.

Чтобы изготовить такое приспособление, вполне подойдут подручные материалы и инструменты, имеющиеся в любом нормальном гараже. Итак, приготовим необходимые для этого инструменты, тут нам понадобятся:

• углошлифовальная машина с отрезными кругами и шлифовальным диском,
• электрическая дрель с набором сверл по металлу,
• электросварочный аппарат с электродами,
• стандартный набор ручных слесарных инструментов.

Хоть важным этапом и является подготовка комплектующих деталей и узлов, здесь попытаемся приспособить различные подручные материалы. В крайнем случае, недостающее можно одолжить либо у соседа, либо докупить на строительном рынке.

Последовательность действий

1. Делаем основание. Для этого берем листовой металл толщиной в 3-5 мм размерами 100 на 200 мм, либо можно взять кусок швеллера 10-15 размера длиной 200-300 мм.
   По углам основания просверливаем отверстия для возможности крепления к верстаку или другому массивному предмету. По центру конструкции с помощью электросварки прочно приваривается осевой упор. Это стальной вал высотой в 50 мм и диаметром в 14 мм. Для этой детали можно взять любой подходящий по размерам болт М14, у которого необходимо сточить на наждаке головку, оставив толщину в 3 мм — это даст возможность создать прочное сварное соединение с основанием.
2. Изготавливаем поворотный механизм. Для этого подойдет стальная полоса толщиной в 5 мм, шириной в 50 мм и длиной как минимум в один метр. За неимением полосы необходимой длины можно взять меньшую, но наварить длину рычага за счет стальной трубы 32-50 мм в диаметре. К одному краю полосы привариваем электросваркой отрезок металлической трубы длиной в 50 мм и 15 мм в диаметре, который будет одеваться как валик на осевой упор. Отступаем 50 мм от валика по продольной оси и привариваем поворотный упор, для которого подойдет стальной болт М10 также со сточенной заранее головкой. На поворотный упор также можно изготовить и надеть кольцо, которое будет служить вальцом, что позволит улучшить работу приспособления. Как вариант, можно изготовить рычаг из 50 мм стального уголка, для этого необходимо у места крепления за осевой упор срезать 50 мм вертикально полки, оставшаяся часть полки будет служить поворотным упором.
3. Привариваем к основанию электросваркой неподвижный упор, для которого подойдет отрез 50 мм уголка в 50-100 мм длиной. Место его крепления должно находиться в 100-200 мм от осевого упора со смещением от центральной оси основания не более 20 мм, что как бы определяется толщиной арматуры.
4. Производим сборку готовой конструкции. Прочно прикрепляем основания нашего готового приспособления к слесарному верстаку или другому подобному массивному предмету окружающей обстановки. Одеваем на осевой упор валик поворотного механизма с рычагом.
5. Производим обкатку готового станка для гибки арматуры и проверяем его работу на холостом ходу, используя для этого мягкий металл. Если все работает, то приступаем к изготовлению нужных нам деталей из арматуры.

Если станок для гибки арматуры имеет свой стационарный каркас, то стоит посоветовать выполнить пару дополнительных его улучшений, а именно:

• нанести линейную разметку в обе стороны от осевого упора, что позволит отмерять длину сгибаемой части прутка без применения рулетки;
• нанести вокруг осевого упора радиальную разметку основных углов в 30, 45 и 60 градусов, что также намного сделает удобней работу на таком станке.

Достоинства

Приспособления для гибки арматуры своими руками имеет ряд преимуществ перед стационарными станками заводского изготовления такие, как:

• простая конструкция,
• недорогая в изготовлении,
• хорошая надежность.
• мобильность,
• не нужен источник электроэнергии.

Если это устройство покажется сложным в реализации, можете перенять опыт фирмы «КаркасЭлитСтрой», которые предоставили эти чертежи станка для гибки арматуры:

Основание станка
Петля станкаОбщий вид станка

Альтернативные способы работы с арматурой

Если вы все-таки собираетесь профессионально изготавливать различные металлоконструкции самостоятельно, то тут стоит посоветовать приобрести недорогой станок заводского изготовления, который будет иметь массу полезных приспособлений в своей конструкции. Обычно такие станки работают на электроприводе и имеют:

• движущаяся часть,
• несколько валов,
• двусторонние упоры.

Посмотреть, как работает такой заводской станок для сгибания стальной арматуры, вы можете на данном видео.

А вот для того, чтобы полностью понимать физику происходящих процессов и не допускать брака в своей работе с различным металлическим профилем, вам пригодится следующая таблица:

Таблица минимальных радиусов гиба арматуры, прутка и кругляка

Согнуть можно лбой сплав алюминия, титана, меди или стали. Хрупкое стекло и бетонные плиты гнутся. Радиус гибки , при котором можно согнуть , будет зависеть от пластичности и толщины пластины, которую надо согнуть. важен не угол загиба — только радиус.

Гибка листового алюминия, титана, стали и др. металлов осуществляется в результате упругопластической деформации, протекающей различно с каждой из сторон изгибаемой заготовки.

Слои металла внутри угла изгиба (со стороны пуансона) сжимаются и укорачиваются в продольном и растягиваются в поперечном направлении. Наружные слои (со стороны матрицы) растягиваются и удлиняются в продольном и сжимаются в поперечном направлении. Между удлиненными и укороченными слоями (волокнами) находится нейтральный слой, длина которого равна первоначальной длине заготовки.

При гибке узких полос происходит сильное искажение поперечного сечения, заключающееся в уменьшении толщины в месте изгиба, уширении внутри угла с образованием поперечной кривизны и сужении с наружной стороны. В результате утонення материала и искажения формы поперечного сечения нейтральный слой в месте изгиба не проходит посередине сечения, а смещается в сторону малого радиуса. При гибке широких полос и листов также происходит утонение материала, но почти без искажения поперечного сечення, так как деформации в поперечном направлении противодействует сопротивление материала большой ширины. Лишь по краям широких полос происходит деформация, аналогичная поперечной деформации узких полос.

В большинстве случаев гибка происходит при большой величине деформаций, когда в металле кроме продольных растягивающих и сжимающих напряжений образуются радиальные напряжения сжатия, которые возникают в результате давления крайних слоев металла на внутренние и достигают наибольшей величины у нейтрального слоя.

По мере увеличения ширины изгибаемой заготовки поперечная деформация постепенно уменьшается и становится весьма малой в результате значительного сопротивления, оказываемого большой шириной заготовки. С целью упрощения при изгибе широких заготовок деформацией боковых поверхностей можно пренебречь н рассматривать деформацию всего сечения как деформацию сдвига.

Следует отличать гибку с малым радиусом закругления при большой степени пластической деформации от гибки с большим радиусом закругления при небольшой степени пластической деформации. При гибке с малыми радиусами закруглений напряжения и деформации не сосредотачиваются под ребром пуансона, а распространяются на значительную длину. Минимально допустимые радиусы гибки должны соответствовать пластичности металла и не допускать образования трещин. Следовательно, минимальные радиусы гибки должны быть установлены по предельно допустимым деформациям крайних волокон.

Как согнуть арматуру (4 лучших способа)

Компания Handyman’s World является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на Amazon. ком.

Арматура представляет собой группу серийно выпускаемых стальных стержней, используемых для армирования бетона в строительных работах. Он всегда должен быть подходящего размера и иногда сгибаться, прежде чем вы сможете его установить. Изгибать арматуру можно различными способами с помощью специализированных инструментов или даже руками.

Использование специализированных инструментов обеспечивает более точную работу, чем гибка арматуры вручную. Они отлично подходят для больших проектов с использованием более толстых материалов. Изгиб арматуры вручную отлично подходит для более тонких материалов, более экономичен и отлично подходит для небольших проектов.

4 лучших способа сгибания арматурных стержней

Ниже приведены четыре распространенных способа сгибания арматурных стержней.

#1: Использование тисков, трубы и паяльной лампы

Использование тисков, трубы и паяльной лампы является наиболее экономичным методом гибки арматуры.

В этом методе используются тиски, прикрепленные к верстаку, чтобы надежно удерживать арматуру на месте. Затем его обжигают паяльной лампой, чтобы сделать его более гибким, чтобы помочь с изгибом. После этого на нее надевается более длинная труба, чтобы увеличить рычаг и помочь еще больше согнуть арматуру.

Использование тисков, трубы и паяльной лампы выгодно и выгодно, если у вас ограниченный бюджет на строительство. Это также полезно при использовании более тонкой арматуры. Однако, поскольку вам нужно двигаться медленнее, чем другие методы, чтобы обеспечить точность, это неэффективно.

Также ведутся споры о том, следует ли вообще нагревать арматуру. Поэтому всегда проверяйте, является ли арматура, которую вы используете, «несвариваемой». Если это так, то использовать паяльную лампу небезопасно, и вам может подойти другой из перечисленных методов.

#2: Использование ручного гибочного станка для арматуры

Простой и удобный в использовании ручной гибочный станок для арматуры является отличным выбором для легких работ по гибке.

Арматурный стержень помещается вокруг гибочного штампа, пока вы нажимаете на рычаг, пока не получите желаемый изгиб. Для ручных трубогибов не требуется электроэнергия, и они просты в эксплуатации. Их длинные рычаги также делают их очень удобными из-за дополнительного рычага. Они также оснащены переносным футляром для удобного хранения.

Недостатком использования ручного станка для гибки арматуры является то, что за один раз можно согнуть только один стержень. Если у вас большой проект, это может быть не лучшим вариантом для вас.

Важно отметить, что вы должны быть уверены, что на ручной станок для гибки арматуры не попадают грязь, грязь, вода и пыль. Чрезмерное воздействие этих элементов приведет к повреждению внутренних механизмов трубогиба.

И, наконец, вместо того, чтобы покупать один, вы также можете сделать его самостоятельно.

№3: Использование силового гибочного станка для арматуры

Мощные станки для гибки арматуры отлично подходят для крупных непрерывных проектов с большим бюджетом на строительство.

Доступно множество моделей, каждая из которых имеет различные размеры для удовлетворения ваших потребностей. Они сконструированы со съемными направляющими для гибки, чтобы каждый раз обеспечивать точность. Это делает их самым быстрым и точным инструментом для гибки арматуры из всех упомянутых инструментов.

Мощные гибочные станки для арматуры, как правило, немного дороги. Но благодаря их способности резко повышать производительность вы можете быть уверены, что это стоит вложений. Особенно, если вам приходится проходить этот процесс регулярно.

#4: Использование стола для гибки арматуры

Этот метод отлично подходит для гибки арматурных стержней в тяжелых условиях.

Портативные столы оснащены педалью управления, поэтому вы можете работать без помощи рук. Он также имеет селектор угла для точного выбора желаемого изгиба от 0 до 180 градусов. В стандартную комплектацию включены такие функции, как аварийный выключатель и гибочные ролики.

Переносные столы снабжены двумя ручками для подъема, что делает их легко переносимыми. Их аварийный выключатель повышает общую безопасность пользователя.

Они также имеют тенденцию быть более дорогими. Тем не менее, если вам нужно выполнить много работ по изгибу арматуры, то их определенно стоит приобрести.

Как согнуть арматурный стержень вручную

Отбросив лучшие методы, давайте подробно рассмотрим, как сгибать арматурный стержень вручную. Если вы не работаете с материалом регулярно, скорее всего, вы будете использовать именно этот метод.

• Шаг 1: Надежно зафиксируйте арматурный стержень в тисках и расположите его непосредственно под точкой, в которой вы хотите согнуть арматурный стержень. Потратьте время, чтобы обеспечить размещение арматуры в этой точке. Если вы согнули его один раз, когда он немного отклонился, вы не должны сгибать его снова.
• Шаг 2: Защитите руки, надев рабочие перчатки. Кожаные перчатки работают лучше всего, поскольку они невероятно защищают.
• Шаг 3: Чтобы сделать металл более гибким, нагрейте место изгиба арматуры в течение 30-60 секунд паяльной лампой.
• Шаг 4: Возьмите стальную трубу диаметром немного больше диаметра арматурного стержня. Он должен быть на несколько дюймов длиннее, чем кусок арматуры, торчащий из тисков. Накройте арматуру стальной трубой.
• Шаг 5: Потяните арматуру на себя с постоянным усилием и начните ее сгибать.
• Шаг 6: Возьмите транспортир. После того, как вы согнули арматурный стержень всего на несколько дюймов, используйте транспортир, чтобы проверить точность.
• Шаг 7: Снова нагрейте арматурный стержень и продолжайте сгибать его, пока не будет достигнут нужный угол.
• Шаг 8: Если вам нужно более одного изгиба, откройте тиски и отрегулируйте положение арматурного стержня. Повторяйте каждый шаг, пока все углы не будут завершены.

Советы, приемы и ошибки, которых следует избегать при гибке арматурного стержня

Всегда проверяйте размер и марку арматурного стержня. Некоторое оборудование может иметь особые требования к размерам, которые необходимо строго соблюдать. Несоблюдение этих требований может привести к серьезной травме или неисправности изделия.

Ниже приведены некоторые дополнительные советы:

• Всегда следите за тем, чтобы изгиб арматурного стержня соответствовал минимальному внутреннему диаметру изгиба.
• При использовании ручных методов всегда выбирайте арматуру, которую можно соответствующим образом согнуть вручную. Рекомендуемый размер 1/4 дюйма. Все, что больше, чем это, представляет угрозу безопасности и может также привести к неисправности вашей машины.
• Всегда следите за тем, чтобы тиски были правильно закреплены на верстаке.
• Во избежание несчастных случаев всегда работайте медленно и осторожно.
• При работе с арматурой всегда надевайте одежду с длинными рукавами и брюки, чтобы защитить кожу от царапин и порезов металлическими частицами.
• Всегда повторно покрывайте арматурный стержень гальваническим или эпоксидным покрытием после его гибки, так как в процессе он имеет тенденцию к сколам.
• Никогда не сгибайте арматурный стержень повторно, так как это ослабит его и нарушит структурную целостность.
• Никогда не используйте инструмент, например кувалду, и не ударяйте по арматуре, чтобы она согнулась под нужным углом. У вас будет мало контроля над окончательной формой. Вы также ослабите арматуру.

Сводка

Арматурный стержень можно сгибать различными способами. Если у вас большой проект и вам нужно непрерывно сгибать арматуру, вам следует использовать профессиональный метод. Это обеспечит точность и аккуратность. Это будет стоить вам дороже, чем ручной метод, но обеспечит очень эффективную работу.

Гибка арматуры вручную экономически выгодна и отлично подходит для более тонких материалов. Это просто, и любые используемые инструменты легко настроить.

Какой бы метод вы ни выбрали, убедитесь, что вы обеспечиваете свою безопасность, следуя строгим правилам определения размеров и надев защитное снаряжение.

Наконец, если вы хотите согнуть арматурный стержень в виде круга, прочтите и эту статью.

Bending Rebar — изображения и стоковые фотографии

625 изображения

• изображения
• FOTOS
• GRAFIKEN
• VEKTOREN
• Видео

Переявление

Niedrigster Preis

Signature

Beste Calität

Durchstöbern Sie 625

15. Bnider-FOTER15. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

die arbeitskraft ist armierung mit betonstahl-biegemaschine am standort biegen. die häufigste art der bewehrung ist kohlenstoffstahl, warmgewalzte rundstäbe mit verformung muster in der regel aus. — гибка арматуры стоковые фотографии и изображения

Die Arbeitskraft ist Armierung mit Betonstahl-Biegemaschine am…

Beugen von rohren — гибка арматуры, фото и фотографии

Beugen von Rohren

bauarbeiter bei der montage einer schalung für einen boden — гибка арматуры, фото и фото 0 Bauarbeiter 900it der Montage einer Schalung für einen Boden

Bauarbeiter arbeiten mit zangen — Flexing rebar stock-fotos und bilder

Bauarbeiter arbeiten mit Zangen

Bau, Arbeiter, Arbeit, Baustelle, Zangen, Helm, Gebäude

arbeiterhände mit eisendraht zur sicherung von eisenstangen mit drahtstange zur verstärkung der eisenverstärkung auf der baustelle — bending rebar stock-fotos und bilder

Arbeiterhände mit Eisendraht zur Sicherung von Eisenstangen mit. ..

arbeiter auf der baustelle bereitet baurahmen vor — bending rebar stock- fotos und bilder

Arbeiter auf der Baustelle bereitet Baurahmen vor

Nahaufnahme des Bauarbeiters, der mit einer Zange oder Zange arbeitet und Metallgerüst auf dem Bauhof befestigt.

bewehrungsstäbe mit bewehrungsbiegemaschine auf der baustelle. arbeiter mit biegebewehrungsmaschine zur bewehrung bei den bauarbeiten — bending rebar stock-fotos und bilder

Bewehrungsstäbe mit Bewehrungsbiegemaschine auf der Baustelle….

arbeiterhände in schutzhandschuhen, die mit biege- und schneidemaschine arbeiten, schneiden stahlbewehrungsstäbe zur bewehrung von betonmetall im werkstatthof auf der baustelle — гибка арматуры стоковые фотографии и фотографии

Arbeiterhände in Schutzhandschuhen, die mit Biege- und…

arbeiter mit tools zum Bend Stahl Rebar auf der Baustelle — гибка арматуры stock-fotos und bilder

Arbeiter mit Tools zum Bend Stahl Rebar auf der Baustelle

Arbeiter mit Werkzeugen zum Biegen von Stahlbewehrungsstäben auf der Baustelle.

metallbauer biegen auf der baustelle eines wohngebäudes einen bewehrungsstahl in die richtige größe — Flexing Rebar Stock-fotos und Bilder

Metallbauer biegen auf der Baustelle eines Wohngebäudes einen…

Biegen Sie Mit Einer Manuellen Biegemaschine Umleiten

Metallrohre aus rechteckigem Profil — изгиб -арматуры Сток -фотос и Metallrohre aus rehteckem profil

.

Bauarbeiter legen das Fundament mit Eisenstangen

Riesiges Metallgeflecht, das mit Stahlbewehrungsstäben montiert ist, um als Säulen im Bauwesen verwendet zu werden

gerät beugen — гибка арматуры, фото и изображения

Gerät beugen

Nahaufnahme-Biegemaschinenarbeit in der Fabrik

bewehrungsstäbe im fundament für haus. — гибка арматуры, фото и фотографии

Bewehrungsstäbe im Fundament für Haus.

Hande mit schützenden arbeitshandschuhen, die ein gebogenes edelstahlrohr halten — bewehrung rebar stock-fotos und bilder

Hande mit schützenden Arbeitshandschuhen, die ein gebogenes. .. Weit verbreitet in der bauindustrie und bauindustrie, bewehrungsbiegemaschinen ermöglichen es, jeden biegewinkel zu erstellen. — гибка арматуры стоковые фотографии и изображения

Bauarbeiter biegt Bewehrung mit Maschine für Neubau. Weit…

die arbeitskraft ist armierung mit betonstahl-biegemaschine am standort biegen. die häufigste art der bewehrung ist kohlenstoffstahl, warmgewalzte rundstäbe mit verformung muster in der regel aus. — гибка арматуры, фотографии и изображения

Die Arbeitskraft ist Armierung mit Betonstahl-Biegemaschine am…

metallarbeiter biegen und sägen bewehrungsstäbe auf der baustelle eines wohngebäudes in die richtige größe — гибка арматуры, фотографии и изображения

Metallarbeiter biegen und sägen Bewehrungsstäbe auf der…

vektorillustration eisen gefängnisstangen isoliert auf Transparentem Hintergrund. metallstäbe nahtloses собрать. kulisse für gefängniszellenstangen aus stahl. realistischerhintergrund des gefängnisrasters. — гибка арматуры — графика, -клипарт, -мультфильмы и -символ

Vektorillustration Eisen Gefängnisstangen isoliert auf. ..

steigbügel aus stahl — гибка арматуры — фотографии и изображения

Steigbügel aus Stahl

продолжение, работа в процессе. de cuber projekt aarschotsesteenweg wohnungsneubau — гибка арматуры, фото и изображения

Последующие действия, работа продолжается. De Cuber Projekt Aarschotsesteenweg…

biegen von stahlankern — bending rebar stock-fotos und bilder

Biegen von Stahlankern

konstruktionsrahmen nahaufnahme — bending rebar stock-fotos und bilder

Konstruktionsrahmen Nahaufnahme

arbeiter biegen stahlstange mit bieger auf einer baustelle — bending rebar stock -fotos und bilder

Arbeiter biegen Stahlstange mit Bieger auf einer Baustelle

barbieger bei der arbeit in schutzhandschuhen — гибка арматуры stock-fotos und bilder

Barbieger bei der Arbeit in Schutzhandschuhen

Die Hande des Stangenbiegers in Schutzhandschuhen, die die die die die mit Draht verstärken, mit einer Biegezange

die verstärkung eines Periodischen Profiles in packungen wird in einem lager für metallprodukte. шварцер хинтергрунд. — гибка арматуры, стоковые фотографии и изображения

Die Verstärkung eines Periodischen Profils in Packungen wird in…

stahlprofil in der werkstatt. удар металлом. — гибка арматуры стоковые фотографии и изображения

Stahlprofil в der Werkstatt. Удар по металлу.

vektorillustration von zerbrochenen eisengefängnisstangen, isoliert auf weißem undergrund. металлстабе. kulisse für gefängniszellenstangen aus stahl. realistischer beschädigter gefängnisrasterhintergrund. — графика для гибки арматуры, -клипарт, -мультфильмы и -символ

Векторные иллюстрации с изображениями моделей,…

handwerker biegemetall auf maschine — гибка арматуры для фотографий и изображений

Handwerker Biegemetall auf Maschine

Männlicher Handwerker, der Metall in der Werkstatt biegt, hält Metallstange und mit Kurvendesign und bereitet es für das Schweißen vor.

afrikanischer mann biegt eisenstangen — гибка арматуры, стоковые фотографии и изображения — гибка арматуры, фотографии и изображения

Textur — ein großer Haufen aus verdrehtem Metalldraht und. ..

zangen zum binden von draht des ankerrahmens auf der brücke hängen an einem kunststoffrohr — гибка арматуры, фотографии и изображения

Zangen zum Binden von Draht des Ankerrahmens auf der Brücke hängen

metalltexturhintergrund aus vielen gebogenen stahldrähten, nahaufnahme, konzept der industriellen metallbearbeitung — bending rebar stock-fotos und bilder

Metalltexturhintergrund aus vielen gebogenen Stahldrähten,…

stahlsteig für baubalken — bending rebar стоковые фотографии и изображения

Stahlsteig für Baubalken

vektorillustration des fensters der gefängnisriegel isoliert auf weißem undergrund. realistisches gefängnis-metallgitter. gefängnisfenster mit gittern. gefängnisausbruch. — графика гибки арматуры, -клипарт, -мультфильмы и -символ

Vektorillustration des Fensters der Gefängnisriegel isoliert auf…

vektorillustration des Fensters der Gefängnisriegel isoliert auf weißem undergrund. realistisches gefängnis-metallgitter. gefängnisfenster mit gittern. gefängnisausbruch. — графика гибки арматуры, -клипарт, -мультфильмы и -символ

Векторная иллюстрация Fensters der Gefängnisriegel isoliert auf…

handwerkzeug zum biegen der bewehrung für betonarbeiten. konstruktionswerkzeug für eisenbiegen — гибка арматуры, фото и изображения

Handwerkzeug zum Biegen der Bewehrung für Betonarbeiten….

stahlanker beugen auf der plattform — Flexing Rebar Stock-fotos und Bilder Bauherr biegt Bewehrungsstahl auf einer Biegemaschine,…

die rolle des drahtes für die baustelle bestand in der vorbereitung der arbeiten und der install von ausrüstungsstahl für den bau im öffentlichen bereich. — гибка арматуры стоковые фотографии и изображения

Die Rolle des Drahtes für die Baustelle bestand in der…

machen sie die stahlsäulenbasis stark, um säulen zum bau von häusern herzustellen — Flexing rebar stock-fotos und bilder

Machen Sie die Stahlsäulenbasis stark, um Säulen zum Bau von Häuse

stahlarmaturenbiegen auf baubühne — гибка арматуры, фото и изображения

Stahlarmaturenbiegen auf Baubühne

Bild eines Bauarbeiters auf der Baustelle, der auf der Baustelle arbeitet, auf der der Wolkenkratzer gebaut wird. Der Arbeiter hat einen Schutzhelm und eine Schutzuniform. Изображение, полученное с помощью Nikon D800 и профессионального объектива Nikon, включает в себя формат RAW в высоком разрешении. Орбита: Нови-Сад, Сербия, Европа

bewehrungsbiegemaschine auf der baustelle. vorbereitung von teilen aus bewehrungsstäben für betonarbeiten. biegebewehrungsmaschine zur bewehrung im bau — гибка арматуры, фото и фотографии

Bewehrungsbiegemaschine auf der Baustelle. Vorbereitung von…

ausrüstung für monolithische konstruktion. bewehrungsmaschine — гибка арматуры, фото и изображения

Ausrüstung für monolithische Konstruktion.

Ausrüstung zum Biegen von Stahlstangen auf einer Baustelle. Ausrüstung für den Bau. Die Bewehrungsbiegemaschine

stahlarmaturenbiegen — гибка арматуры, фото и изображения

Stahlarmaturenbiegen

bauarbeiter biegt sich mit werkzeug zu bewehrungsstäben. bewehrungsstahl, auch bekannt als bewehrungsstahl und bewehrungsstahl, ist ein stahlstab aus stahldrähten, der in stahlbeton- und mauerwerkskonstruktionen verwendet wird. — гибка арматуры с фото и фотографиями

Bauarbeiter biegt sich mit Werkzeug zu Bewehrungsstäben….

stahlbewehrungsstabverstärkung in nahaufnahme. gebogene formen, die auf der baustelle gelagert werden. — гибка арматуры стоковые фотографии и изображения

Stahlbewehrungsstabverstärkung в Нахауфнаме. gebogene Formen,…

grau-silberblaue Stahlbewehrungsstäbe в Нахауфнаме. Бостель. Конструкцииконцепт. Промышленность и архитектура. Бетонбаутейл. Strukturierter rauer Asphaltbelag.

epoxid-verbund-glasfaserbewehrung zur verstärkung — гибка арматуры, стоковые фотографии и изображения

Epoxid-Verbund-Glasfaserbewehrung zur Verstärkung

машина, предназначенная для металла — гибка арматуры, стоковые фотографии и изображения

Maschine zum Biegen von Metall0003 prozess der manuellen stahlarmaturbiegung auf der baustelle — гибка арматуры, фотографии и сборка Der Arbeiter hat einen Schutzhelm und eine Schutzuniform. Изображение, полученное с помощью Nikon D800 и профессионального объектива Nikon, включает в себя формат RAW в высоком разрешении. Орбита: Нови-Сад, Сербия, Европа

baustelle für ein ziviles gebäude. kunststoffkappen, die ordnungsgemäß an haltestäben als sicherheitsvorrichtungen befestigt sind. — гибка арматуры стоковые фотографии и изображения

Baustelle für ein ziviles Gebäude. Kunststoffkappen, die…

industriemaschine zum schneiden von metall. sägeblatt — гибка арматуры, фото и фотографии

Industriemaschine zum Schneiden von Metall. Sägeblatt

bewehrungstextur. verstärkung stahlstab. rostige bewehrung zum betongießen. stahlbewehrungsstabe. konstruktion bewehrung stahl arbeitsverstärkung. nahaufnahme von stahlbewehrungsstäben. — гибка арматуры стоковые фотографии и изображения

Bewehrungstextur. Verstärkung Stahlstab. Ростиге Беверунг zum…

Metall Geschmiedet in der Werkstatt — гибка арматуры, фото и изображения

Metall geschmiedet in der Werkstatt

werkzeit für den baustoffbau — гибка арматуры, фото и фотографии

WerkZeit für den Baustoffbau

verstärkungsschneidemaschne anlagen zur metallverarbeitung auf einer baustelle. vorbereitung von stahlstäben zum betonieren. zerspanung — гибка арматуры, фото и фото

Verstärkungsschneidemaschine. Anlagen zur Metallverarbeitung auf…

verwendung von stahldraht zur sicherung von stahlstäben mit walzdraht zur bewehrung von beton oder zement. fokus auf stahldraht — гибка арматуры, фото и изображения

Verwendung von Stahldraht zur Sicherung von Stahlstäben mit…

Das im Bau befindliche Gebäude wartet auf das Gießen von Betonplatten. Rostige Metallverkabelung wird auf dem Boden des im Bau befindlichen Hauses verlegt.

stahlarmaturenbiegen auf baubühne — гибка арматуры, стоковые фотографии и изображения0002 Verwendung von Stahldraht zur Sicherung von Stahlstäben mit…

Verwendung von Stahldraht zur Befestigung von Stahlstangen mit Walzdraht zur Bewehrung von Beton oder Zement. Konzentrieren Sie sich auf die Aktivitätsarbeit.

из 11

BuildingHow > Продукты > Книги > Том C > Материалы > Гибка арматуры

Гибка арматурных стержней

Минимальный диаметр стержня для гибки стержней

Минимальный изгибный штифт составляет Ø _{м, мин}

Ø _{М, мин} = 4ø для Ø _MIN

9 Ø _{13131313 MIN}

9669

. 9

.

.

9669

.

.

.

.

.

.

. _MIN

Ø _MN

9 9 . _MN

MIN

. =7Ø для Ø>16 мм

Минимальный диаметр Ø _м (диаметр оправки), до которого изгибается стержень, должен быть таким, чтобы избежать образования трещин в изгибе стержня и обеспечить целостность бетона внутри изгиба стержня, где возникают большие усилия. Чем меньше диаметр оправки, тем больше эти силы и, следовательно, бетон может разрушиться, что приведет к разрушению поперечного сечения.

Минимальный диаметр гибочного штифта для проволочной сетки

Минимальный диаметр изгиба в сварных решетках Øм,min=5Ø

Крепление к стержню с помощью простого крючка

Крепление к балке с помощью простых крюков и поперечных стержней (металлические штифты) ≥Ø
в изогнутом сечении

Термин « анкерное крепление » представляет собой удлинение арматурного стержня внутри бетона для достижения адекватного сцепления двух материалов, стали и бетона. С помощью этой специальной процедуры сталь может достичь максимальной прочности, когда это необходимо. Крепление может быть как прямым, так и крючковым.

Помимо соответствия стандартам на изгиб, изогнутая часть стержня учитывается в общей длине анкеровки l _bd (см. следующий абзац), когда выполняются три следующих условия:

(1)  Для крепления стержня не требуется длина больше, чем 5Ø  за точкой изгиба,

(2) По крайней мере один поперечный стержень (металлические штифты) диаметром ≥Ø устанавливается внутри изогнутой секции,

Уровень изгиба не расположен слишком близко к поверхности бетона.

Анкерное крепление балки с помощью простых крюков и 2 приваренных штифтов

Крепление к балке с простыми крюками и 2 приваренными поперечными стержнями (металлическими шпильками)
может быть ≥0,6Ø в изогнутом участке

Крепление барабана

Если вышеуказанные требования не могут быть выполнены, то анкеровка достигается
барабаном большого диаметра

Минимальный диаметр изгиба Øm,min зависит от прочности стали fyd, прочности бетона fcd, диаметра Ø арматурный стержень и осевое расстояние ab между соседними стержнями по следующей формуле:

• Для стержня или группы стержней у поверхности конструктивного элемента ab=крышка+Ø/2

• Прочность fcd всегда ниже, чем fcd бетона класса C55/67.

Минимальный размер столбца

В случае анкеровки арматурных стержней балки внутри колонны (что является наиболее распространенным случаем) для обычного бетона a _b =37 мм+ Φ , следовательно, минимальный диаметр оправки изгиба составляет:

Ø _{м , мин} =( PI /4) × Ø ² × f _yd × [1/(37+Ø) + 1/2Ø] / f _cd

For these cases, the minimum dimensions of the column must be:

l _min =c _nom + Ø _stir + Ø + Ø _m,min /2+5Ø

Минимальные диаметры анкеровки коленного стержня и минимальные размеры колонн l

_мин где эти стержни закреплены

For steel B500c (fyd=434. 78MPa) and γc=1.50 and for cnom=35mm, Østir=10mm

Пример: Для стержня Ø20, в случае C20, lmin=380 мм, в случае C30, lmin=310 мм и в случае C40, lmin=270 мм

Как согнуть арматуру с помощью 7 различных инструментов для гибки арматуры

Арматура — это сила любой конструкции. Идеальная арматура с идеальной шириной может придать вашей конструкции огромную прочность и долговечность. Чтобы сделать самую прочную клетку конструкции, вам нужно согнуть арматуру в соответствии с вашими потребностями. Но неправильные методы могут их повредить и дорого обойтись.

Как согнуть арматуру с помощью зацепа?

После рассмотрения трех статей, кратко изложенных здесь, а также других исследований, президент Monolithic Дэвид Б. Саут сказал: «Все эти исследования показывают, что необходимо соблюдать осторожность, но арматуры меньшего размера размеров #3, #4, # 5 и # 6 обычно может быть изогнутым холодным по мере необходимости. Однако необходимо соблюдать осторожность , чтобы сделать плавные изгибы , а не перегибы.

Можете ли вы согнуть арматуру в полевых условиях?

Исследователи пришли к выводу, что поле изгиба и выпрямление арматурных стержней до размера №11, как правило, разрешается. Они также отметили, что нагрев стержней № 11 до 1500 F значительно улучшил способность изгибать эти более крупные стержни.

Можете ли вы согнуть арматурный стержень №8?

Арматуру можно согнуть вручную. Арматура (сокращение от « арматурный стержень ») используется для армирования бетона в строительных работах. Поскольку арматура изготовлена ​​из стали, она расширяется примерно с той же скоростью, что и бетон, при изменении температуры.

Код для гибки арматуры?

Формат графика гибки стержней согласно Кодексу IS:2502-196

Можно ли дважды согнуть арматуру?

RE: Арматура может быть согнута дважды ? Арматура может быть выправлена, холодная или нагретая; однако следует проверить на разрывы. Если вы сгибаете его с помощью тепла, убедитесь, что темп. контролируется, и в любом случае используйте магнитопорошковую дефектоскопию для проверки на наличие разрывов.

Насколько далеко можно сгибать арматуру?

Вы помещаете арматуру в захват и включаете машину. Гидравлический пресс согнет прутка за 4 секунды. Станок может сгибать до 180 градусов. Это может сгибать до прутков размером 1 дюйм.

Можно ли сваривать арматуру?

Да, арматура может быть сварена в бетоне для образования железобетона. Однако не все марки арматуры могут быть сварены из стали. Только низколегированная арматура класса W подходит для сварки .

Можно ли гнуть арматуру с помощью пропановой горелки?

3/8 сталь туф, чтобы согнуть вручную. Мелкие детали могут быть изогнутыми с помощью больших тисков и молотка, но вы были бы ограничены, возможно, шириной в пару дюймов. Пропановая горелка будет только нагревать металл, но вряд ли достаточно сильно, чтобы иметь большое значение в изгибе .

Достаточно ли горяч пропан, чтобы гнуть сталь?

«Пропановая горелка » является маргинальной, но определенно может нагреть сталь ограниченной толщины от 3/16 до 1/4 толщины стержня , достаточно горячую, чтобы согнуть по короткому размеру.

Что такое крюк для арматуры?

После размещения арматурного стержня в основе можно изменить свойства арматурного стержня , чтобы назначить крюки . Крючки арматуры имеют матричную взаимосвязь между углом крюка и размером арматуры . Крюк арматуры типа включает определенный угол крюка и начальную длину крюка . В Диспетчере проектов перейдите к Семействам Structural Rebar Hook .

Можно ли согнуть арматуру с помощью газа MAPP?

Является ли MAPP Gas достаточно горячим, чтобы легко согнул стержень диаметром 3/8 дюйма? Да, но я предполагаю, что вы используете MAPP и кислородную установку. Если просто использовать его в паяльной лампе вместо пропана , может быть, но это займет намного больше времени, и заготовка станет намного горячее.

Как согнуть металл при нагревании?

Гибка металла

Вы можете делать простые гибки железа и сталь , используя только горелку, чтобы нагреть и смягчить металл . Карандашом из мыльного камня отметьте линию на ложе, чтобы указать центр изгиба . Зажмите заготовку в тисках. Зажгите горелку и настройте ее на нейтральное пламя.

Можно ли гнуть металл паяльной лампой?

Чтобы согнуть что-то вам даже чистый кислород не нужен, пропановая паяльная лампа подойдет если достаточно большой. Пламя в воздухе выше точки плавления из стали , но недостаточно горячей, чтобы ее можно было практически использовать для сварки.

Как согнуть металл без нагрева?

Добавление новых правил формы гибки вручную в Диспетчере форм арматурных стержней

Станок для гибки арматуры; Преимущества и типы

Главная Оборудование Оборудование Артикул Станок для гибки арматуры; Преимущества и типы

Станок для гибки арматуры

Станки для гибки арматуры обычно используются для обеспечения точности углов гибки. Станок подходит для гибки широкого спектра стальных стержней, TMT, арматурных стержней и т. д., используемых в строительстве. Он способен сгибать самую прочную арматуру, и его применение очень обширно. Машина подходит для подрядчиков или строительных компаний для выполнения различных операций с арматурой в соответствии с их требованиями. Он содержит длинные стальные валы, которые могут потребовать изгиба перед использованием в строительстве. Для гибки арматуры в строительной отрасли применяются различные виды гибочных станков. Все типы гибочных станков отличаются конструкцией и конструкцией, прочностью, технологией и применением. Помимо гибки стальных стержней, различные машины также обладают уникальными функциями и возможностями в зависимости от задачи, которую необходимо выполнить. Его можно использовать в строительной отрасли для страховочных крюков для строительных лесов, потолочных крюков, бетона, а также в железнодорожной отрасли, включая железнодорожные зажимы и т. д.

Преимущества станков для гибки арматуры

Гибка арматуры позволяет рабочим сосредоточиться на всех остальных аспектах работы и позволяет устройству выполнять эту утомительную работу. Его преимущества включают в себя;

• Изготовлено из электрических и механических компонентов, которые структурно выполняют задачу гибки
• Повышает скорость вашей работы и сокращает время, затрачиваемое на гибку
• Облегчает выполнение нескольких работ в день и дает вам больше времени для другая работа.
• Снижает вероятность несчастных случаев и дальнейших травм благодаря быстрой режущей способности. Последние модели имеют опции безопасности, которые помогают контролировать температуру и давление во время резки.
• Они очень портативны и легко перемещаются
• Позволяет выполнять многозадачные работы за короткое время, так как имеет мощные режущие инструменты
• Гибочное оборудование компактной конструкции обеспечивает точную гибку от 0 до 180 градусов для различных строительных целей
• Ускоряет операции, обеспечивая более высокое качество гибки
• Автоматическая гибка стержней TMT под различными углами от 0° до 180° в соответствии с различными потребностями
• Изгиб стержней TMT различных диаметров

Типы станков для гибки арматуры

Переносной станок для гибки арматуры

Мощный переносной станок для гибки арматуры способен точно выполнять гибку арматуры, не нарушая прочности металлических стержней. Этот мощный электромеханический трубогиб имеет два предустановленных угловых фиксатора для повторения одного и того же углового изгиба. Их легко использовать и носить с собой. Они применяются в железобетонных конструкциях, которые могут изгибать арматурные стержни под углами в зависимости от требований конструкции. Портативные гибочные станки могут сгибать арматуру различных размеров и сортов. Новейшие модели Этот мощный электромеханический трубогиб имеет два предустановленных угловых фиксатора для повторения одного и того же углового изгиба

Электрический станок для гибки арматуры

Этот тип машины может сгибать стальной стержень под разными углами и дугами в соответствии с различными потребностями. Электрические станки для гибки арматуры разработаны с научной точки зрения. Компактная структура делает его прочным. Они широко применяются в железобетонных конструкциях, которые могут изгибать арматуру по различным дугам и углам в зависимости от потребностей проекта. Электрические гибочные станки могут сгибать арматуру различных размеров и сортов. Этот тип трубогиба работает от электричества и удобен в использовании.

Гидравлический станок для гибки арматуры

Гидравлический станок для гибки и правки арматуры. Это помогает сэкономить ценные человеко-часы, аккуратно и эффективно сгибая или выпрямляя изогнутую арматуру. Он работает как простой портативный электрический станок для гибки арматуры под углом 90 градусов. Арматурные стержни различных размеров и диаметров от 4 мм до 60 мм можно сгибать с помощью гидравлического станка для гибки арматуры. Этот гибочный станок равномерно и точно изгибает стальные стержни. Он достаточно портативный и универсальный, чтобы сгибать или выпрямлять арматуру на месте с помощью гидравлических функций «толкай/толкай». Он может согнуть 9Угол 0 градусов, а его гибочная головка также вращается на 360 градусов.

Автоматический станок для гибки арматуры

Новейшие конусы автоматического станка для гибки арматуры, оснащенные сервосистемой, могут автоматически выполнять подачу, выпрямление, гибку и резку арматуры. Станок может непрерывно изгибать различные фигуры хомутов и используется для производства крюков и хомутов из арматуры в строительстве, на заводах по производству мостов, высокоскоростных дорог и арматуры. Станок используется для правки и гибки стержней ТМТ, используемых на строительных объектах. Он может автоматически выполнять выпрямление, калибровку, гибку, резку и другие процессы. Конечные продукты могут быть любого размера и формы в соответствии с требованиями заказчика, а также может быть установлен объем производства.

Заключение

Станок для производства арматуры очень прост в использовании, а также удобен, что означает, что вы можете использовать его когда и как хотите. Эта машина используется в строительной отрасли. Это ускоряет время, необходимое для гибки арматуры. Есть несколько типов машин, которые вы можете выбрать. Размер машины будет зависеть от того, сколько арматуры вам нужно согнуть, как обсуждалось выше.

Источник изображения: everestengg.
