CNC-200R (L) | Поворотный стол для фрезерного станка
Поворотный стол CNC-200R для фрезерного станка
Поворотный стол CNC-200R оснащен планшайбой 200 мм
Координатный поворотный стол CNC-200R используют для фрезерных станков
Дооснащение поворотного стола CNC-200R своими руками
Поворотный стол CNC-200R для станка с ЧПУ
Компания GSAPLUS производит высокоточные поворотные столы для станков с ЧПУ
Поворотный стол CNC-250R легко интегрируется в обрабатывающий центр с ЧПУ
Диаметр планшайбы поворотного стола составляет 200 мм
Точность изготовления червячного редуктора
Червячный редуктор скольжения стола CNC-200R является главной зубчатой передачей
Высочайший уровень контроля производства столов GSA+ гарантирует точность работы
Контрольно-измерительные машины обеспечивают безошибочный выбор годных деталей
ЧИТАТЬ ДАЛЕЕ
Оснащение поворотного стола CNC-200R
Поворотный стол CNC-200R для фрезерных станков и обрабатывающих центров с ЧПУ
• Поворотный стол CNC-200R — это силовой агрегат устанавливаемый на рабочую поверхность стола фрезерного станка или фрезерного обрабатывающего центра ЧПУ, с целью расширения технологических возможностей станка, путем добавления к системе перемещений по линейным осям XYZ дополнительной поворотной оси A.
• Ось A — программно управляемая ось станка, задающая угол поворота планшайбы фрезерного стола CNC-200R с высочайшей прецизионной точностью 20 угловых секунд. Стол поворотный горизонтальный CNC-200R, используется на фрезерном станке для точных поочередных поворотов детали, установленной в приспособление на планшайбе поворотного стола CNC-200R, по отношению к инструменту и соответственно к шпинделю фрезерного станка.
• Крутящий момент в 227 Нм позволяет использовать поворотный фрезерный стол CNC-200R, как привод главного движения, т.е. для силового непрерывного фрезерования поворачиваемой заготовки на фрезерном станке. В позиционной индексной обработке, зажим тормоза планшайбы с усилием 50 кг·м при давлении в гидросистеме 20 кг/см², обеспечивает постоянной жесткостью любое из заданных положений планшайбы, позволяя обрабатывать корпусные детали с 4-х сторон с одного установа.
Токарные патроны для поворотного стола CNC-200R
• В большинстве случаев, для размещения и закрепления заготовки, планшайбу поворотного стола CNC-200R дооснащают токарным патроном соразмерным диаметру планшайбы 200 мм. Для этого чаще всего используют ручные токарные спиральные самоцентрирующиеся 3-х или 4-х кулачковые патроны AutoStrong моделей SC-7, SC-8, SK-7, SK-8 (для зажима цилиндрической заготовки) и SIC-7, SIK-7 (для зажима квадратной или прямоугольной заготовки).
• Также используют 4-х кулачковые ручные токарные патроны с независимым перемещением кулачков, для зажима асимметричных деталей.
• Для автоматизации процесса закрепления заготовки на поворотном столе CNC-200R применяют гидравлические патроны AutoStrong моделей N-208, NB-208 либо пневматические патроны CHANDOX моделей RT-06, RT-08, или RTS-06, RTS-08 (см.
фото).
• Токарные патроны монтируются на планшайбу поворотного стола CNC-200R через переходной адаптер (фланец).
ПОДРОБНЕЕ
Задняя бабка TS-A160 для поворотного стола CNC-200R
• TS-A160 упорная задняя бабка с высотой ценров 160 мм — это узел станка котрый предназначен для поджима незакрепленного торца констольно зажатой заготовки в центровое отверстие. Задняя бабка TS-A160 имеет выдвигающуюся пиноль с конусным отверстием Конус Морзе №2, в который устанавливается неподвижный центр или вращающийся центр, либо вращающийся токарный патрон на конусе, который и поддерживает заготовку.
• Корпус задней бабки TS-A160 устанавливается с помощью собственных шпонок в Т-образный паз рабочей поверхности (стола) станка и перемещается вдоль него на необходимое расстояние.
Классически, корпус задней бабки прижимается к рабочей поверхности двумя гайками через шпильки ввинченные в Т-гайки (сухари), заранее вложенные в Т-паз стола станка.
• Пиноль задней бабки TS-A160 выдвигается вручную маховиком до поджима заготовки в центральное отверстие, после чего пиноль зажимается боковым фиксатором и остается в заневоленном состоянии при обработке детали в поворотном столе CNC-200R на фрезерном станке.
ПОДРОБНЕЕ
Задняя бабка с планшайбой TSA-200S для поворотного стола CNC-200R
• TSA-200S задняя бабка с планшайбой размером 200 мм и высотой ценров 160 мм. Это узел который используется в паре с поворотным столом CNC-200R и предназначен для поддержки наклонного стола или поворотного приспособления в 4-ой оси станка. Планшайба TSA-200S выполнена заедино с шпинделем который установлен на подшипники большого размера для создания высокой жесткости всей конструкции поворотного приспособления.
• Планшайба задней бабки TSA-200S оснащена 4-мя Т-образными пазами размером 12/18 мм для всевозможного крепления оснастки, а также имеет сквозное отверстие 35 мм для подвода гидрофикации или пневматики к наклонному приспособлению.
• Задняя бабка TSA-200S оснащается гидравлическими тормозами с усилием гидравлического зажима в 50 кг·м при давлении в 20 кг/см² или пневматическими тормозами с усилием пневматического зажима в 25 кг·м при давлении в 5 кг/см², что обеспечивает гарантированную жесткость в любом положении и исключает незапланированный проворот детали в процессе обработки.
ПОДРОБНЕЕ
Наклонный стол и стол-люлька CNC-200R с задней бабкой TSA-200S
• Вариации исполнения поворотного стола CNC-200R в комплектациях «Наклонный стол» и «Стол-люлька» — это управляемые от системы ЧПУ станка приспособления с наклонной рабочей поверхностью шириной 200 мм и длиной до 600 мм и более (зачастую, длину наклонной поверхности определяет габарит рабочей зоны фрезерного станка и его технические характеристики).
• «Наклонный стол» и «Стол-люлька» чаще всего применяются при необходимости обработки корпусных деталей с одного установа, а также деталей имеющих множественные различные конструктивные элементы (наклонные и прямые отверстия, фаски, резьбы, пазы, колодцы, острова и бобышки) построеные от одной базы. Пример: «Корпус гидрораспределителя» — узел управления гидросистемой (см. фото).
• Применение наклонных столов CNC-200R на фрезерных станках и обрабатывающих центрах с ЧПУ, позволяют уйти от многочисленных смен технологических баз, необходимых при производстве сложных и ответственных деталей. Сократить цепочку оборудования до одного правильно оснащенного обрабатывающего центра с ЧПУ. Исключить кондукторы для разделки классных и наклонных отверстий. И как следствие всему перечисленному — искоренить брак изготовления ответственного изделия на производстве.
ПОДРОБНЕЕ
Системы гидро- и пневмо-подключения поворотного стола CNC-200R и задней бабки TSA-200S
• При силовом фрезеровании или силовом сверлении детали установленной в приспособлении на поворотном столе CNC-200R и задней бабке TSA-200S необходим надежный зажим для исключения незапланированного проворота планшайб. Именно эту задачу решают тормозные системы поворотного стола и задней бабки.
• Пневматический зажим планшайбы поворотного стола CNC-200R и поворотной планшайбы задней бабки TSA-200S предлагается в стандартной комплектации этих узлов. Пневмо-зажим удерживает заготовку в заневоленном положении с усилием в 25 кг·м при давлении в пневмо-магистрали 5 кг/см². Это базовое максимальное усилие для поворотного стола CNC-200R и задней бабки TSA-200S.
Для преобразования пневматического давления в гидравлическое используют PHC пневмо-гидро конвертор (вид сверху).
• Эффективное снятие стружки при силовой обработке в поворотном столе CNC-200R требует ещё более надежной фиксации планшайбы и детали соответственно. Гидравлический зажим обеспечивает гидростанция (вид снизу), которая создает усилие в 50 кг·м при давлении в гидросистеме 20 кг/см². Мощный гидравлический зажим необходим при силовом резании, когда необходимо удержать деталь при большом вращающем моменте.
Преимущества и особенности наклонного стола CNC-200R
• Комбинация высокоточного бронзово-никелевого червячного колеса и червячного вала из закаленной стали обеспечивают долговременную точность индексирования. Двойное червячное колесо / червячный вал, позволяющие легко регулировать люфт.
• Конструкция шпинделя с двойным подшипником для тяжелого резания. Одночастная конструкция планшайбы и шпинделя обеспечиваю высокую жесткость конструкции
• Конструкция с низким передаточным отношением (1:90), обеспечивающим высокий крутящий момент 227 Нм. Конструкция с большим сквозным отверстием 35 мм позволяет работать через шпиндель.
ПОДРОБНЕЕ
Внешний АС серво контроллер M-MATE I для поворотного стола CNC-200R
• Использование поворотного стола CNC-200R на универсальных фрезерных и расточных станках стало возможным благодаря внешнему АС серво контроллеру M-MATE I.
• Подобное простое решение позволило выполнять программные обработки деталей с индексным поворотом на диапазон углов поворота планшайбы 1-999° стола CNC-200R на универсальных станках с ЧПУ.
Непрерывная обработка подачей F1~F2000 (угловых/секунд) также стала возможной с минимальным инкрементом 0.001° для универсальных фрезерных и расточных станков.
• Емкость памяти в 9 программ по 99 шагов (строчек) в каждой программе, использование М-кодов, возврат планшайбы стола в нулевую позицию и многое другое стало возможным с внешним контроллером M-MATE I для фрезерных и расточных станков.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ CNC-200R (L)
CNC-120R~CNC-320R
Размер файла: 1.26 мб
CNC-120R, CNC-170R, CNC-200R, CNC-250R, CNC-320R
Скачать
Чертеж CNC-200R.pdf
Размер файла: 144.89 кб
Чертеж 4-ой оси CNC-200R
Скачать
ВЫПОЛНЕННЫЕ ПРОЕКТЫ
CNC-200R + TSA-200S Исполнение: «Наклонный стол»
Станок: Вертикальный ОЦ с ЧПУ FANUC
Размер стола станка: 950 × 500 мм
4-ая ось: GSAPLUS модель CNC-200R (гидрозажим)
Контропора: GSAPLUS модельTSA-200S (гидрозажим)
Комплект L-образных плит — 2 шт.
Наклонный стол: 750 × 320 мм с сеткой резьбовых отверстий
Накладной стол: 1220 × 320 мм с резьбовыми отверстиями и Т-пазами
Гидростанция GSAPLUS
ПОВОРОТНЫЙ СТОЛ ДЛЯ ФРЕЗЕРНОГО СТАНКА С ЧПУ

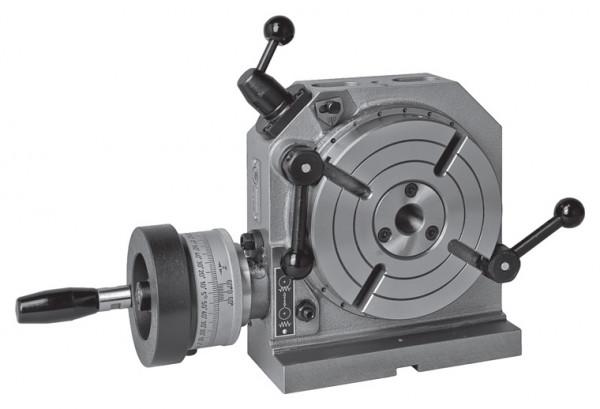

| Поворотный горизантально-вертикальный стол Vertex серии HV Поворотный стол Vertex серии HV предназначен для установки и закрепления деталей при обработке их на станках. Поворотный стол Vertex является необходимым приспособлением при выполнении операций кругового фрезерования, при выполнении и обработке различных элементов деталей расположенных через угловые расстояния. Стол состоит из корпуса, планшайбы, червячного колеса и червяка. Вращение осуществляется при помощи червячной пары вручную ручкой маховика. |
| |||||||||||||||||||||||
| Поворотный наклонный стол Vertex серии VUT Стол поворотный наклонный Vertex серии VUT предназначен для использования в качестве дополнительной оснастки на универсальных фрезерных и других станках. |
| |||||||||||||||||||||||
| Универсальный круглый поворотный стол Vertex серии VUT Универсальный круглый поворотный стол 300 мм с изменяемым углом наклона рабочей поверхности в диапазоне 0-90 градусов, поворачивается не только вокруг оси стола, но и меняет угол наклона стола. |
| |||||||||||||||||||||||
| Полууниверсальная делительная головка Vertex серии BS Полууниверсальные делительные головки по устройству аналогичны универсальной делительной головке и могут применяться для непосредственного и простого деления. Полууниверсальная делительная головка не предусматривает дифференциальное деление и фрезерование спиральных канавок. Диск для непосредственного деления имеет 24 отверстия и предназначен для непосредственного деления на 2, 3, 4, 6, 8, 12 и 24 части. Стандартная комплектация универсально делительных головок Vertex BS-0 и BS-1 включает в себя: заднюю бабку, делительные диски, центры и поводок. Опционально может поставляться с трехкулачковым самоцентрирующимся патроном для обработки заготовок круглой формы. |
| |||||||||||||||||||||||
| Универсальная делительная головка Vertex серии BS Универсальные делительные головки Vertex используются на консольно-фрезерных станках, в особенности универсальных, и значительно расширяют технологические возможности станка. Универсальные делительные головки используют при фрезеровании зубчатых колес, нарезании винтовых канавок, шлицев и пазов, а также при других операциях требующих установки обрабатываемой заготовки под требуемым углом относительно стола станка. Стандартная комплектация универсально делительных головок BS-2 и BS-2A включает в себя: заднюю бабку, делительные диски, центры и поводок, набор сменных шестерен, технологический инструмент. |
| |||||||||||||||||||||||
| Делительная головка Vertex серии CS с 3-х кулачковым патроном Делительная головка Vertex CS-6, CS-8 оснащенная трёхкулачковым патроном применяется на металлорежущих станках. Использование данного патрона позволяет выполнять сверлильные, фрезерные, слесарные и прочие операции на металлообрабатывающих станках. Конструкция делительной головки (индексируемого поворотного стола) Vertex позволяет его использование, как в горизонтальном, так и в вертикальном положении. |
| |||||||||||||||||||||||
| Делительная головка непосредственного деления Vertex серии CC с 3-х кулачковым патроном Делительная головка Vertex CС-6, CС-8, CC-12 оснащенная трёхкулачковым патроном и применяется на металлорежущих станках. Использование данного патрона позволяет выполнять сверлильные, фрезерные, слесарные и прочие операции на металлообрабатывающих станках. Конструкция делительной головки (индексируемого поворотного стола) Vertex позволяет её использование, как в горизонтальном, так и в вертикальном положении. |
| |||||||||||||||||||||||
| Прецизионный индексируемый стол Vertex серии VIT Прецизионный индексируемый стол Vertex VIT предназначен для установки и закрепления деталей при обработке их на металлорежущих станках. Поворотный стол фирмы Vertex является необходимым приспособлением при выполнении операций кругового фрезерования, а также при обработке различных элементов деталей расположенных через угловые расстояния. |
| |||||||||||||||||||||||
| Быстроустанавливаемый делитель Vertex серии VSI с 3-х кулачковым патроном 3-х кулачковый патрон позволяет зажимать заготовки диаметром от 3 до 100 мм. |
| |||||||||||||||||||||||
| Поворотный патрон Vertex серии VSR 3-х, 4-х кулачковый патрон позволяет зажимать заготовки диаметром от 3 до 100 мм. Простое и быстрое управление. Для индексирования цена деления шкалы поворотного основания 1°. Диаметр отверстия 30 мм. Может устанавливаться в горизонтальном или вертикальном положении. Используется на фрезерных и шлифовальных станках. Опционально поставляется задняя бабка TS-1. |
| |||||||||||||||||||||||
| Прецизионный универсальный наклонный патрон Vertex серии VUA Прецизионные универсальные наклонные патроны обеспечивают как наклонное перемещение патрона, так и его поворот в горизонтальной плоскости. |
| |||||||||||||||||||||||
| Прецизионный универсальный наклонный цанговый патрон Vertex серии VUA-ER Прецизионные универсальные наклонные цанговые патроны обеспечивают как наклонное перемещение патрона, так и его поворот в горизонтальной плоскости. Патроны используются на различных станках, например, для выполнения обработки под необходимым углом. На наклонное основание установлен цанговый патрон. Точность ±0.01 мм/100 мм. Поставляется в комплекте с цангами ER-40 (4, 5, 6, 8, 10, 12, 13, 15, 16, 18, 20, 21, 22, 25, 26) |
| |||||||||||||||||||||||
| Универсальный наклонный поворотный стол Vertex серии VU Универсальные наклонные поворотные столы Vertex предназначены для фрезеровки, нарезки резьбы и сверления в горизонтальном положении стола или в положении наклона. |
| |||||||||||||||||||||||
| Поворотный стол с тисками Vertex серии VUT-NC Поворотный стол с тисками Vertex (VUT-NC) с изменяемым углом наклона рабочей поверхности в диапазоне 0-90º. Применяется на обрабатывающих центрах, фрезерных, сверлильных, шлифовальных и других станках. Компактная модель с надежной и прочной системой зажима. |
| |||||||||||||||||||||||
| Поворотный стол с тисками Vertex серии VUT-QS Поворотный стол с тисками Vertex (VUT-QS) с изменяемым углом наклона рабочей поверхности в диапазоне 0-90º. Специальная модель с системой быстрого зажима при помощи скольжения. Большой диапазон зажимаемых деталей. Применяется на обрабатывающих центрах, фрезерных, сверлильных, шлифовальных и других станках. Компактная модель с надежной и прочной системой зажима. Наиболее удобен в обработке мелкосерийных деталей и опытных образцов. |
|
Конструкция корпуса стола позволяет его использование, как в горизонтальном, так и в вертикальном положении, в том числе с применением задней бабки ТS-1,2,3,4 для надежного закрепления, при фрезеровании деталей типа «вал». Поворотные горизонтально/вертикальные столы HV применяется в мелко- и среднесерийном производстве, на горизонтальных и вертикальных фрезерных станках для установки одной или более заготовок.
Использование поворотного стола позволяет выполнять такие операции как круговое фрезерование, фрезерование уступов и пазов, обработка отверстий, и других элементов детали через необходимые угловые расстояния. Конструкция поворотного стола Vertex позволяет надёжно фиксировать стол перед обработкой детали после поворота на необходимый угол (от 0 до 360° в горизонтальной плоскости и от 0 до 90° в вертикальной плоскости). Градуировка шкалы лимба величиной 10 секунд и механизм микро подачи равной 1 минуте способствуют удобной работе с применением поворотного стола Vertex.
Опционально может поставляться с трёхкулачковым самоцентрирующимся патроном для обработки заготовок круглой формы.
Делительная головка оснащена рукояткой, которая фиксирует головку от проворачивания. Стандартная комплектация индексируемого поворотного стола Vertex включает в себя: 6 делительных шаблонов (2; 3; 4; 6; 8; 12; 24), 3-кулачковй патрон. Опционально может поставляться с задней бабкой TS для надежного закрепления и делительными дисками DP.
Поворотный стол оснащен фиксатором, который фиксирует головку от проворачивания. Стандартная комплектация индексируемого поворотного стола Vertex включает в себя: 6 делительных шаблонов (2; 3; 4; 6; 8; 12; 24), 3-кулачковй патрон. Опционально может поставляться с задней бабкой TS.
Корпус поворотного стола изготовлен из высококачественного чугуна. Конструкция поворотного стола позволяет использовать его при тяжелых режимах резания. Используется для обработки на шлифовальных, расточных, фрезерных и др. операциях с высокой точностью.
Патроны используются на различных станках, например, для выполнения сверления под необходимым углом. На наклонное основание установлен 3-кулачковый патрон VSC-4. Зажимаемый диаметр для внешних поверхностей 3-90 мм, зажимаемый диаметр для внутренних поверхностей 32-84 мм. Точность ±0.01 мм/100 мм.
Диапазон наклона 0-90 градусов от вертикального положения в горизонтальное. Для фиксирования поворота планшайбы используются два блокирующих винта, что обеспечивает минимальное время установки. Элементы червячной передачи закалены и отшлифованы. Передаточное отношение 90:1. Лимб градуирован на 360° таким образом, чтобы ручки перемещает планшайбу через 4°. Микромуфта градуирована с шагом 2 минуты.
Угол наклона регулируется червячно-зубчатой передачей. Большой диапазон зажимаемых деталей.Фрезерный станок с поворотным столом [Краткое руководство по принадлежностям и советам]
Фрезерный станок с поворотным столом — это жизненный факт для использования ручного фрезерного станка.
Существует множество операций, требующих фрезерования на поворотном столе.
И наоборот, если вы используете ЧПУ, вы обнаружите, что поворотный стол пылится. Это если вы не планируете конвертировать свой в 4-ю ось.
Много лет назад, до того, как я изучил ЧПУ, у меня был 8-дюймовый горизонтальный/вертикальный поворотный стол Phase II, который я купил в магазине Getmachinetools.com Капа Пуллена. У него они есть по хорошей цене, кстати, и он чертовски приятный парень, а также частый участник HSM. В любом случае, это хороший маленький столик, но я не делал с ним ничего в течение довольно долгого времени после его покупки. Как это часто бывает, однажды ко мне на порог приземлился проект, и я был этому рад.
Фрезерный станок с поворотным столом: Принадлежности
Прежде чем приступить к работе, я должен был сделать для него кое-какие принадлежности. По сути, мне понадобились Т-образные гайки, чтобы поместиться на столе, а также небольшое приспособление, позволяющее легко удерживать тарелку над столом через отверстие в центре, чтобы вы могли ее обработать.
Последнее, то, что я называю «приспособлением для обработки пластин», было вдохновлено чем-то похожим, которое я видел, как мастер Widgitmaster из CNCZone использовал его для изготовления зажимов Dremel для своего мини-фрезерного станка:
OLYMPUS DIGITAL CAMERA
Приспособление для обработки пластин и 3 самодельных Т-образных гайки. Т-образные гайки легко изготовить: выровняйте блок до нужных размеров, отфрезеруйте боковые выступы, просверлите и нарежьте резьбу. Они намного меньше стандартных Т-образных пазов Бриджпорта, поэтому я сделал их сам и использую с ними болты 1/4-20. Они сделаны из мягкой стали.
ЦИФРОВАЯ КАМЕРА OLYMPUS
Я выточил круглую втулку с помощью 4-кулачкового станка. Я делаю приспособление из алюминиевой пластины МИК-6, предварительно очень плоско отшлифованной по бокам. Это кусок размером 5 на 3 дюйма. Я закрепил его на поворотной стойке с помощью Т-образных гаек, обычных зажимов и ступенчатых блоков.
Он сидит на параллелях, чтобы я не врезался в стол. Вы также можете увидеть, как я прикрепил поворотный стол к столу фрезерного станка, используя большой чугунный V-образный блок, который у меня есть. У вас никогда не может быть много блоков с точными гранями, висящими вокруг!
ЦИФРОВАЯ КАМЕРА OLYMPUS
Здесь я только что закончил фрезерование пазов, которые будут использоваться для крепления приспособления для фрезерования пластин к столу…
ЦИФРОВАЯ КАМЕРА OLYMPUS
Здесь используется приспособление для фрезерования пластин…
Установка патрона к поворотному столу
Наличие четырехкулачкового патрона на поворотном столе очень удобно! Поскольку это 4-х кулачковый станок, вы можете набрать заготовку, регулируя кулачки до тех пор, пока она не станет идеально концентричной с осью вращения стола. Лучше всего сделать переходную пластину, которая крепится к задней части патрона так же, как ваш токарный станок, чтобы вы могли заменить токарный инструмент на поворотный.
Вот пример:
Надлежащая пластина адаптера…
Например, патрон навинчивается на пластину адаптера, а затем отверстия во фланце пластины адаптера используются для прикручивания к Т-образным гайкам на столе.
В моем случае я купил новый 4-х кулачковый в Shars и просто просверлил несколько сквозных отверстий в патроне для установки непосредственно на стол без переходной пластины:
OLYMPUS DIGITAL CAMERA
Используйте
Установка поворотного стола
Процедура, которой я следую, взята из книги «Коммерческие секреты механических мастерских», которую я рекомендую. Есть два шага.
Во-первых, вы должны убедиться, что ваша деталь правильно отцентрирована на столе. Для этого я прижимаю стол к столу фрезерного станка (специальное место не требуется), кладу держатель индикатора Indicol на шпиндель фрезерного станка и нахожу какой-нибудь круглый элемент на детали, на который нужно указать.
Например, на расположенном выше приспособлении для фрезерования пластин укажите на круглую бобышку или на центральное отверстие. Вращайте стол и толкайте деталь до тех пор, пока вращение стола не перестанет перемещать индикатор.
Во-вторых, расположите центр вращения прямо под шпинделем фрезерного станка. Для этого вы можете просто использовать маховики стола X и Y. Используйте этот индикатор, чтобы обозначить круговой элемент, который вы хотите центрировать под шпинделем. Поверните индикатор на шпинделе и отрегулируйте маховики, пока индикатор не останется на месте относительно положения шпинделя. Коаксиальный индикатор Blake сделает это еще проще.
Приспособление для скругления поворотного стола
ЦИФРОВАЯ КАМЕРА OLYMPUS
Поворотный стол с установленным патроном, как и любое другое, является подходящим местом для установки приспособления для закругления. Эта идея принадлежит участнику HMEM Philjoe5.
Избегайте перебега Rotab при скруглении с торцевыми отверстиями
При частичном скруглении путем поворота детали на поворотном столе очень легко зайти слишком далеко и все испортить.
Ответ заключается в том, чтобы просверлить конечные точки, чтобы сделать точную точку остановки на ротативной платформе менее чувствительной:
ЦИФРОВАЯ КАМЕРА OLYMPUS
Идея от автора HMEM Philjoe5.
Используйте цанговое приспособление на Rotab для центрирования под шпинделем
Центрирование с помощью индикатора Блейка выполняется очень быстро, но что, если у вас нет индикатора Блейка, или, что еще хуже, если ваша мельница слишком мала для размещения один? Вот хорошее решение, которое я нашел на немецком сайте. Этот парень сделал приспособление для сбора ER для своего поворотного стола и позаботился о том, чтобы при установке на стол ось цанги совпадала с осью стола. Затем он может поместить дюбель или другой прямой штифт в цангу и выровнять его, пока он не войдет в цангу такого же размера на шпинделе. Хороший трюк! Это похоже на то, как Widgitmaster показал мне выравнивание сверлильного патрона на QCTP по центральной линии токарного станка с помощью установочного штифта, удерживаемого в токарном патроне.
Вот цанговый патрон в работе. Вы не просто используете их для круглого запаса!
Вот небольшая зажимная оправка, используемая для удержания пластины в цанговом патроне…
Присоединяйтесь к более чем 100 000 пользователей ЧПУ! Раз в неделю бесплатно получайте наши последние записи в блоге прямо на вашу электронную почту. Кроме того, мы предоставим вам доступ к некоторым замечательным справочным материалам по ЧПУ, включая:
Поворотные столы с ЧПУ | Прецизионные поворотные столы и аксессуары
CNC Indexing & Feeding Technologies с гордостью представляет линейку поворотных столов, индексаторов и принадлежностей TJR. TJR возникла как агент по продаже и обслуживанию поворотных столов и зарекомендовала себя как OEM-производитель в 2009 году.
Сегодня TJR поставляет наиболее технически совершенные поворотные столы в отрасли для станков, таких как: редуктор, прочные, высокопрочные латунные валы и тормозные системы с большим диапазоном зажима.
Все новые столы TJR стандартно поставляются с 3-летней гарантией на детали.
Не знаете, что вам нужно? Мы можем помочь! Напишите CNC Indexing & Feeding Technologies по адресу [email protected], чтобы обсудить потребности вашего приложения.
Наши станки
Наши поворотные столы с ЧПУ
Стандартные поворотные столы. Серия AR представляет собой стандартный 4-осевой поворотный стол TJR с пневматическим тормозом. Он предлагается как с правосторонним монтажом двигателя, так и с левосторонним монтажом двигателя. Серия HR — это стандартный 4-осевой поворотный стол TJR с гидравлическим тормозом.
Поворотный стол с задней опорой двигателя. Поворотный стол для задней опоры двигателя. Серия AR также имеет вариант крепления двигателя сзади (сзади).
Наклонно-поворотные столы. Серия FAR представляет собой линейку наклонно-поворотных столов с пневматическим тормозом. Серия FHR представляет собой гидравлическую тормозную магистраль.
MTHR представляет собой стол с ручным наклоном на 1 градус и гидравлической тормозной системой.
Горизонтальные поворотные столы с ЧПУ. Горизонтальные поворотные столы с ЧПУ серии HHR предлагаются со столешницей площадью 500 мм. Его можно интегрировать в систему управления машиной или в качестве индексатора с одноосевым контроллером TJR. Разработанные специально и исключительно для горизонтальной установки, эти столы могут выдерживать большой вес для больших заготовок.
Многошпиндельные поворотные столы. Серия AR-W представляет собой многошпиндельный 4-осевой поворотный стол. Он идеально подходит для повышения производительности за счет сокращения времени загрузки/выгрузки и смены инструмента.
Кулачковые столы с прямой передачей и роликовой передачей. Поворотный стол с прямым приводом серии AD идеально подходит для небольших вертикальных станков и метчиков. Роликовый кулачковый 4-осевой поворотный стол RC-Model предлагается с диаметром лицевой панели 160 мм.
Горизонтальные индексные таблицы. В горизонтальном делительном столе серии HHI используется гидравлическая тормозная система. Он предназначен для интеграции в систему ЧПУ станка или для работы с одноосевым контроллером TJR.
Принадлежности для поворотного стола. У нас имеется запас наиболее популярных принадлежностей для поворотных столов и индексаторов TJR, включая задние бабки и органы управления индексатора. А благодаря связям и ресурсам по всему миру, если у нас нет нужных вам аксессуаров, мы можем их найти.
CNC Indexing & Feeding Technologies предлагает широкий ассортимент поворотных столов TJR. Однако многим неясно, что поворотные столы могут сделать для их бизнеса, а также как они работают в обработке с ЧПУ. Во-первых, давайте рассмотрим основы поворотного стола и то, как он работает в процессах обработки и производства.
Что такое поворотный стол и для чего он нужен?
Фрезерование и другие промышленные процессы требуют резки и формовки, как правило, с высокой степенью точности.
Это создает потребность в системах с компьютерным управлением, которые могут создавать заготовки, прототипы или инструменты для компаний по запросу. Процесс ускоряется, сокращая или устраняя потребность в большом персонале сборочной линии или других ручных мастерах.
Во многих случаях обработка деталей с помощью станков с ЧПУ была бы невозможна без помощи компьютера. Код, используемый для связи между станком с ЧПУ и компьютерным программным обеспечением, является специализированным. В старых машинах или машинах с ручным управлением использовались проводные контроллеры. Однако новые станки с ЧПУ полагаются на современные устройства, такие как компакт-диски, USB-накопители, сети и т. д.
Для работы токарного или фрезерного станка требуется собственный набор деталей. Например, делительная головка необходима для обеспечения круглой формы. Индексный элемент позволяет поворачивать изделие под углом или даже делить его на секции.
Поворотный стол может наклоняться и вращаться.
В столе используется делительная головка для резки в соответствии с определенной техникой. Это позволяет станку создавать заготовки с полной гибкостью вращения и наклона.
Как и зачем используются таблицы?
Поворотный стол может помочь в создании дуг и окружностей, что является важным процессом при изготовлении деталей или инструментов. Инструменты могут быть изготовлены специально, например, автомобильные детали, детали машин и многие другие предметы.
Процесс ЧПУ позволяет компаниям выполнять прямые разрезы даже под разными углами и разрезать небольшие объекты на еще более мелкие части. Поворотные столы с ЧПУ также могут помочь в процессах нарезания зубчатых колес, сверления или вырезания отверстий.
Стол также можно использовать вместе с делительной головкой и делительной пластиной для более концентрированного формования. Столы также используются для удержания определенных деталей для превосходных методов фрезерования.
Добавление поворотных столов улучшит ваши возможности по производству нужных деталей и увеличит прибыль.
Это подводит нас к основному преимуществу поворотных столов с ЧПУ: меньше времени и большая точность резки.
Кто использует станки с ЧПУ и прецизионные поворотные столы?
Компании часто привлекают аутсорсинг для создания деталей для более крупных брендов. Однако некоторые компании просто создают свои собственные прототипы, инструменты или заготовки на собственном оборудовании для механической обработки. Есть также контрактные магазины, механические магазины, компании по производству электроники, изобретатели, инженерные и розничные компании.
Большинство компаний сокращают расходы, масштабируя свои потребности с помощью небольших производств. Во многих случаях они могут иметь только одно предприятие или работать с одним типом деталей. Ключ не в том, чтобы создавать «что угодно», а в том, чтобы специализироваться на создаваемых объектах, чтобы можно было упростить процесс.
Поворотные столы обладают преимуществами эффективности и точности для всех этих отраслей и задач.
Преимущества использования поворотных столов
Преимущества использования поворотных столов с ЧПУ включают согласованность, ускорение производства и увеличение производительности. Изделия и заготовки, собранные с помощью систем ЧПУ, более надежны, чем изделия, созданные вручную или другими методами. Процесс идентичен каждый раз, поэтому согласованность может быть гарантирована. Это очень важно для компании, пытающейся обеспечить протокол безопасности.
Еще одним преимуществом является гибкость, поскольку системы программируются. Эти системы спроектированы так, чтобы свести к минимуму время простоя между запущенными процессами, предлагая большую гибкость.
Еще одним преимуществом является сложность продукта. Сложные движения упрощаются благодаря поворотным столам с ЧПУ, что делает их производство более доступным.
Роль рабочего в системах ЧПУ
Естественно, такой сложный процесс не может проходить без контроля, поскольку эффективность зависит от оптимальной производительности.
Супервайзер должен наблюдать за поворотным столом, работающим с элементами управления ЧПУ, чтобы убедиться, что станок и программное обеспечение настроены правильно.
Это включает настройку системы, установку программного обеспечения и наблюдение за производством. Если что-то пойдет не так, программное обеспечение должно быть исправлено, а машина отремонтирована. Машины не работают постоянно, но их необходимо регулярно оценивать и очищать, чтобы гарантировать, что они будут в основном самодостаточными.
Типы столов, которые могут вам понадобиться
Мы предлагаем широкий выбор поворотных столов для удовлетворения всех ваших потребностей. Это включает в себя стандартные поворотные столы с возможностью полной оси вращения, а также вертикальное и горизонтальное монтажное положение.
Мы также предлагаем большие поворотные столы с гидравлическими тормозными системами, которые обеспечивают более высокий зажимной момент. Вы также можете найти помощь с меньшими поворотными столами с задним креплением или наклонными поворотными столами.
Горизонтальные поворотные столы специально изготовлены для горизонтальной установки и выдерживают гораздо больший вес. Доступны горизонтальные индексные таблицы, как в ручном режиме, так и в стиле индексных таблиц ЧПУ. Наконец, есть поворотные столы с торцевым зубчатым колесом и аксессуары для поворотных столов, идеально подходящие для проектов, требующих более высокой степени точности.
Помните, что качественное производство является синонимом эффективности и точности. Производители продукции должны иметь подходящее оборудование, работающее на полную мощность, чтобы гарантировать постоянство.
