04.30.00.00 Поворотный стол для фрезерного станка
Поворотный стол применяется на вертикально-фрезерных станках. Обрабатываемая деталь крепится или непосредственно на поворотном столе, или с помощью специального зажимного приспособления. При вращении стола вокруг вертикальной оси можно производить обработку поверхностей вращения.
Вращение стола 6 осуществляется вручную от рукоятки 14 и червячной передачи — червяка 3 и червячного колеса 2. Червячное колесо крепится к столу 6 приспособления тремя винтами 19 и зафиксировано тремя штифтами 24. Между столом и червячным колесом установлена оправка 4, К выступающей конической поверхности оправки 4 плотно прижаты два сухаря 5, прикрепленные к корпусу 1 винтами 20. Сухари 5 удерживают стол 6 от возможных вертикальных перемещений в процессе обработки.
Стол 6 центрируется в корпусе фланцем 7, к которому он крепится тремя винтами 18. Червячное зацепление регулируется только установкой червяка 3 в осевом направлении гайками 11.
Все приспособление крепят на станке четырьмя болтами М27.
Сортировка:
По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А — Я)Модель (Я — А)
Показать:
15255075100
И00.30.00.01 — Корпус
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.30.00.01 — Корпус.cdwФайл модели..
$4.00
И00.30.00.01 — Корпус — чертеж
В архиве находится файл чертежа. Версия программы Компас 16.И00.30.00.01 — Корпус — чертеж.cdw..
$2.00
И00.30.00.02 — Червячное колесо
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.30.00.02 — Червячное колесо.cdwФ..
$2.00
И00.30.00.02 — Червячное колесо — чертеж
В архиве находится файл чертежа. Версия программы Компас 16.
И00.30.00.02 — Червячное колесо — чертеж..
$1.00
И00.30.00.03 — Червяк
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.30.00.03 — Червяк.cdwФайл модели..
$2.00
И00.30.00.03 — Червяк — чертеж
В архиве находится файл чертежа. Версия программы Компас 16.И00.30.00.03 — Червяк — чертеж.cdw..
$1.00
И00.30.00.04 — Оправка
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.30.00.04 — Оправка.cdwФайл модел..
$2.00
И00.30.00.04 — Оправка — чертеж
В архиве находится файл чертежа. Версия программы Компас 16.И00.30.00.04 — Оправка — чертеж.cdw..
$1.00
И00.30.00.05 — Сухарь
Чертеж и модель детали.
Версия программы Компас 16.Файл чертежа:И00.30.00.05 — Сухарь.cdwФайл модели..
$2.00
И00.30.00.05 — Сухарь — чертеж
В архиве находится файл чертежа. Версия программы Компас 16.И00.30.00.05 — Сухарь — чертеж.cdw..
$1.00
И00.30.00.06 — Стол
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.30.00.06 — Стол.cdwФайл модели:И..
$2.00
И00.30.00.06 — Стол — чертеж
В архиве находится файл чертежа. Версия программы Компас 16.И00.30.00.06 — Стол — чертеж.cdw..
$1.00
И00.30.00.07 — Фланец
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.30.00.07 — Фланец.cdwФайл модели..
$2.00
И00.30.00.07 — Фланец — чертеж
В архиве находится файл чертежа.
Версия программы Компас 16.И00.30.00.07 — Фланец — чертеж.cdw..
$1.00
И00.30.00.08 — Втулка
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.30.00.08 — Втулка.cdwФайл модели..
$2.00
Показано с 1 по 15 из 34 (всего 3 страниц)

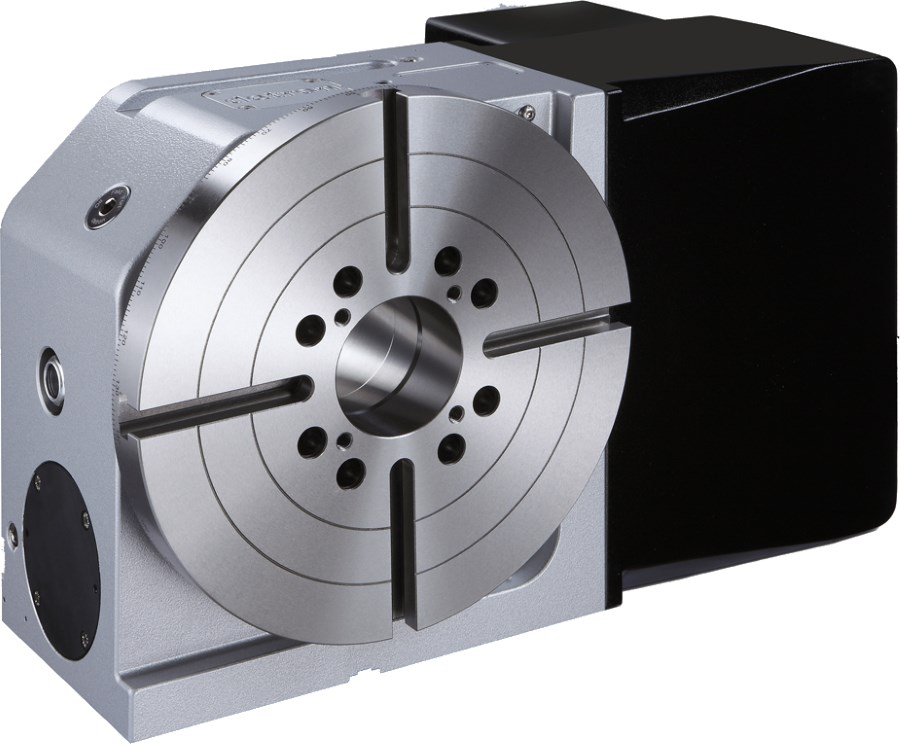

Поворотные столы для фрезерных станков
Фрезерный станок для обработки металла имеет три возможных
направления движения рабочего стола: продольное, поперечное и
вертикальное. Применение в качестве оснастки поворотного стола для
фрезерного станка позволяет добавить к этому еще одну или две координаты
– вращение вокруг вертикальной и горизонтальной оси.

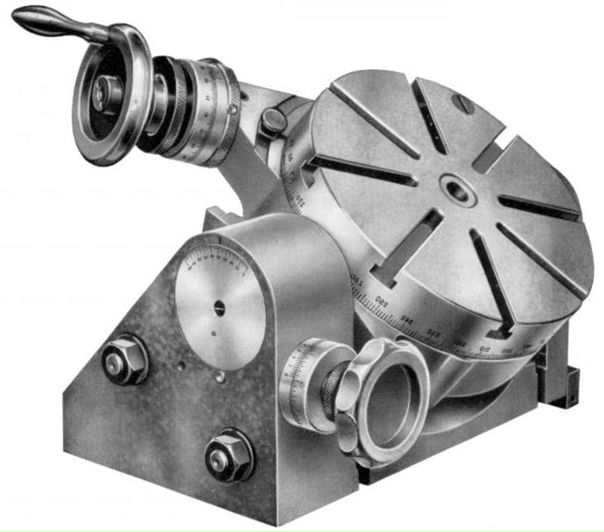

Стол поворотный для фрезерного станка представляет собой корпус,
устанавливаемый на рабочем столе станка, причем существуют модели,
позволяющие устанавливать поворотный стол таким образом, чтобы его ось
вращения располагалась вертикально или горизонтально.
Стол приводится во
вращение вручную или с подключением его червячного редуктора к приводу
станка.
Прежде всего использование поворотного стола для фрезерного станка
позволяет установить и зафиксировать обрабатываемые детали под
определенным углом. Для этого стол устанавливается ручной подачей
вращения стола при помощи маховичка на необходимый угол, после чего
фиксируется зажимным устройством. Обрабатываемая деталь устанавливается
или непосредственно на поворотном столе, для чего могут использоваться
Т-образные пазы, имеющиеся на столе, или в зажимном приспособлении –
тисках, патроне и т.д. с ручными или с пневматическим приводом.
Поворотный стол для фрезерного станка позволяет путем изменения угла
поворота стола и закрепленной на нем обрабатываемой детали обрабатывать
многогранные поверхности, выставляя для обработки каждой грани
необходимый угол наклона. Изменяя угол поворота стола, можно также
фрезеровать отверстия или пазы, равномерно или в заданных местах
расположенные по окружности, ось которой совмещается с осью поворота
стола.
Так получаются отверстия деталей фланцевого типа.
Осуществляя ручным вращением стола поворотного для фрезерного станка
круговую подачу, можно обрабатывать различные криволинейные поверхности,
выполнять закругления, переходы между плоскостями. А если использовать
для вращения стола привод подач станка, можно обеспечить точную круговую
подачу, позволяющую получать круглые детали при отсутствии токарного
станка.
Совмещение круговой и одной из линейных подач позволит использовать
стол поворотный для фрезерного станка для получения спиральных
поверхностей. Для подключения поворотного стола обычно используется
предназначенный для этого вал, расположенный под рабочим столом в станке
параллельно с ходовым винтом продольной подачи. Поворотный стол имеет
кулачки, установкой которых можно ограничить угол поворота планшайбы в
обоих направлениях и обеспечить реверсивное вращение планшайбы. Для
необходимости установки детали в фиксированном положении столы,
обладающие механическим приводом, также, как и ручные, имеют механизм,
позволяющий жестко зафиксировать вращение планшайбы в требуемом
положении.
Если поворотный стол для фрезерного станка оборудовать двумя
механизмами крепления деталей, то можно производить их обработку в одном
механизме одновременно с заменой детали в другом механизме, что удобно
при изготовлении партии деталей, так как позволяет сэкономить время на
установку и снятие детали.
Стол поворотный для фрезерного станка выпускается разных диаметров –
320, 400, 500 и 630 миллиметров, для применения на разных типоразмерах
фрезерных станков и для обработки разного размера деталей.
Купить Фрезерные поворотные столы | Машиностроительный завод
Сортировка: релевантность
Показать: 24
Сетка
Список
RT-3 — Поворотный стол
Ø75мм
TOOLMASTER
Код: R001
$
132.00
бывший
$
151,80
вкл.
ДОБАВИТЬ В КОРЗИНУ
Сравнивать
Список желаний
HV-4 — Поворотный стол Vertex
Ø110мм
ВЕРТЕКС
Код: R005
$
484.00
бывший
$
556,60
вкл.
ДОБАВИТЬ В КОРЗИНУ
Сравнивать
Список желаний
HV-6 — Поворотный стол Vertex
Ø152мм
ВЕРТЕКС
Код: R006
$
484.00
бывший
$
556,60
вкл.
ДОБАВИТЬ В КОРЗИНУ
Сравнивать
Список желаний
RTK-6 — поворотный стол, разделительные пластины и комплект трехкулачкового патрона
Ø152мм
TOOLMASTER
Код: R0065
$
760.00
бывший
$
874.00
вкл.
ДОБАВИТЬ В КОРЗИНУ
Сравнивать
Список желаний
HV-8 — Поворотный стол Vertex
Ø203мм
ВЕРШИНА
Код: R008
$
760.
00
бывший
$
874.00
вкл.
ДОБАВИТЬ В КОРЗИНУ
Сравнивать
Список желаний
HV-10 — Поворотный стол Vertex
Ø254мм
ВЕРТЕКС
Код: R010
$
980.00
бывший
$
1 127,00
вкл.
ДОБАВИТЬ В КОРЗИНУ
Сравнивать
Список желаний
HV-12 — Поворотный стол Vertex
Ø305мм
ВЕРТЕКС
Код: R012
$
1 266,00
бывший
$
1455,90
вкл.
ДОБАВИТЬ В КОРЗИНУ
Сравнивать
Список желаний
HV-14 — Поворотный стол Vertex
Ø355мм
ВЕРТЕКС
Код: R012A
$
1 530,00
бывший
$
1759,50
вкл.
ДОБАВИТЬ В КОРЗИНУ
Сравнивать
Список желаний
Скоро в наличии
HV-16 — Поворотный стол Vertex
Ø406мм
ВЕРТЕКС
Код: R012B
$
2 256,00
бывший
$
2594,40
вкл.
ДОБАВИТЬ В КОРЗИНУ
Сравнивать
Список желаний
Сортировка: релевантность
Показать: 24
Сетка
Список
Запрос
Контактное лицо:
Адрес электронной почты:
Телефон:
Укажите либо адрес электронной почты, либо номер телефона.
Страна
АвстралияНовая ЗеландияДругое (укажите в сообщении)
Пригород и район (Поиск по пригороду или региону)
Спросить о?
Продажи
Запасные части
Цена соответствует
Другое
Сообщение / Запрос
Фрезерный станок с поворотным столом
[Краткое руководство по принадлежностям и советам]
Фрезерование с поворотным столом — это жизненная необходимость при использовании ручного фрезерного станка.
Существует множество операций, требующих фрезерования на поворотном столе.
И наоборот, если вы используете ЧПУ, вы обнаружите, что поворотный стол пылится. Это если вы не планируете конвертировать свой в 4-ю ось.
Много лет назад, до того, как я изучил ЧПУ, у меня был 8-дюймовый горизонтальный/вертикальный поворотный стол Phase II, который я купил в магазине Getmachinetools.com Капа Пуллена. У него они есть по хорошей цене, кстати, и он чертовски приятный парень, а также частый участник HSM. В любом случае, это хороший маленький столик, но я не делал с ним ничего в течение довольно долгого времени после его покупки. Как это часто бывает, однажды ко мне на порог приземлился проект, и я был этому рад.
Фрезерный станок с поворотным столом: принадлежности
Прежде чем приступить к работе, мне пришлось изготовить для него кое-какие принадлежности. По сути, мне понадобились Т-образные гайки, чтобы поместиться на столе, а также небольшое приспособление, позволяющее легко удерживать тарелку над столом через отверстие в центре, чтобы вы могли ее обработать.
Последнее, то, что я называю «приспособлением для обработки пластин», было вдохновлено чем-то подобным, что я видел, как мастер Widgitmaster из CNCZone использовал известность, чтобы сделать зажимы Dremel для своего мини-маршрутизатора:
OLYMPUS DIGITAL CAMERA
Приспособление для обработки пластин и 3 самодельных Т-образных гайки. Т-образные гайки легко изготовить: выровняйте блок до нужных размеров, отфрезеруйте боковые выступы, просверлите и нарежьте резьбу. Они намного меньше стандартных Т-образных пазов Бриджпорта, поэтому я сделал их сам и использую с ними болты 1/4-20. Они сделаны из мягкой стали.
ЦИФРОВАЯ КАМЕРА OLYMPUS
Я выточил круглую втулку с помощью 4-кулачкового станка. Я делаю приспособление из алюминиевой пластины МИК-6, предварительно очень плоско отшлифованной по бокам. Это кусок размером 5 на 3 дюйма. Я закрепил его на поворотной стойке с помощью Т-образных гаек, обычных зажимов и ступенчатых блоков.
Он сидит на параллелях, чтобы я не врезался в стол. Вы также можете увидеть, как я прикрепил поворотный стол к столу фрезерного станка, используя большой чугунный V-образный блок, который у меня есть. У вас никогда не может быть много блоков с точными гранями, висящими вокруг!
ЦИФРОВАЯ КАМЕРА OLYMPUS
Здесь я только что закончил фрезерование пазов, которые будут использоваться для крепления приспособления для фрезерования пластин к столу…
ЦИФРОВАЯ КАМЕРА OLYMPUS
Вот используемое приспособление для фрезерования пластин…
Установка Ch хорошо к поворотному столу
Наличие четырехкулачкового патрона на поворотном столе очень удобно! Поскольку это 4-х кулачковый станок, вы можете набрать заготовку, регулируя кулачки до тех пор, пока она не станет идеально концентричной с осью вращения стола. Лучше всего сделать переходную пластину, которая крепится к задней части патрона так же, как ваш токарный станок, чтобы вы могли заменить токарный инструмент на поворотный.
Вот пример:
Надлежащая пластина адаптера…
Например, патрон навинчивается на пластину адаптера, а затем отверстия во фланце пластины адаптера используются для прикручивания к Т-образным гайкам на столе.
В моем случае я купил новый 4-х кулачковый в Shars и просто просверлил несколько сквозных отверстий в патроне для установки непосредственно на стол без переходной пластины:
ЦИФРОВАЯ КАМЕРА OLYMPUS
Используйте
Установка поворотного стола
Процедура, которой я следую, взята из книги «Коммерческие секреты механических мастерских», которую я рекомендую. Есть два шага.
Во-первых, вы должны убедиться, что ваша деталь правильно отцентрирована на столе. Для этого я прижимаю стол к столу фрезерного станка (специальное место не требуется), кладу держатель индикатора Indicol на шпиндель фрезерного станка и нахожу какой-нибудь круглый элемент на детали, на который нужно указать.
Например, на расположенном выше приспособлении для фрезерования пластин укажите на круглую бобышку или на центральное отверстие. Вращайте стол и толкайте деталь до тех пор, пока вращение стола не перестанет перемещать индикатор.
Во-вторых, расположите центр вращения непосредственно под шпинделем фрезерного станка. Для этого вы можете просто использовать маховики стола X и Y. Используйте этот индикатор, чтобы обозначить круговой элемент, который вы хотите центрировать под шпинделем. Поверните индикатор на шпинделе и отрегулируйте маховики, пока индикатор не останется на месте относительно положения шпинделя. Коаксиальный индикатор Blake сделает это еще проще.
Приспособление для скругления поворотного стола
ЦИФРОВАЯ КАМЕРА OLYMPUS
Поворотный стол с установленным патроном, как и любое другое, является подходящим местом для установки приспособления для закругления. Эта идея принадлежит участнику HMEM Philjoe5.
Избегайте перебега Rotab при закруглении с торцевыми отверстиями
При частичном закруглении путем поворота детали на поворотном столе очень легко зайти слишком далеко и все испортить. Ответ заключается в том, чтобы просверлить конечные точки, чтобы сделать точную точку остановки на поворотном столе менее чувствительной:
ЦИФРОВАЯ КАМЕРА OLYMPUS
Идея от автора HMEM Philjoe5.
Используйте цанговое приспособление на Rotab для центрирования под шпинделем
Центрирование с помощью индикатора Блейка выполняется очень быстро, но что, если у вас нет индикатора Блейка, или, что еще хуже, если ваша мельница слишком мала для размещения один? Вот хорошее решение, которое я нашел на немецком сайте. Этот парень сделал приспособление для сбора ER для своего поворотного стола и позаботился о том, чтобы при установке на стол ось цанги совпадала с осью стола. Затем он может поместить дюбель или другой прямой штифт в цангу и выровнять его, пока он не войдет в цангу такого же размера на шпинделе.
