Стол станка что это: Что такое координатный стол?

Что такое координатный стол?

Общая информация

Применение координатного стола

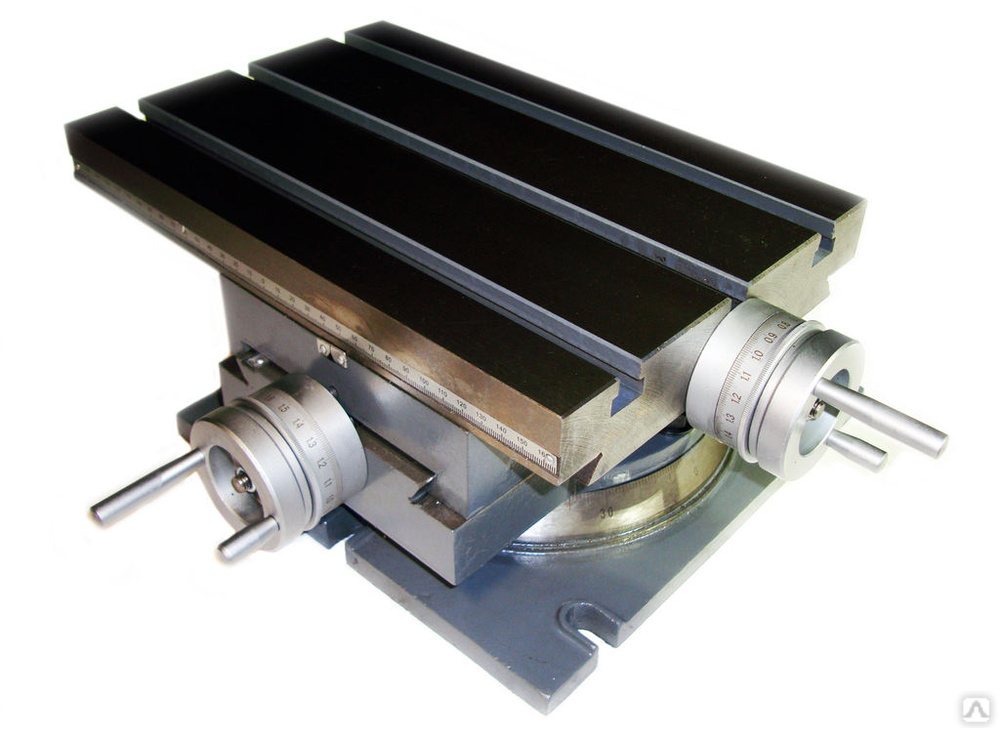

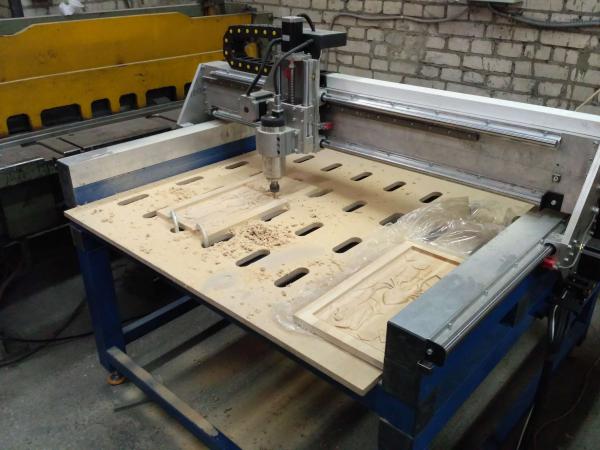

Координатный стол – это специальная мехатронная установка, служащая для точного перемещения по требующейся траектории механизма станка или обрабатываемой детали.На сегодняшний день координатный стол объединяет в себе несущую опору, электронную систему управления, приводы и механизм назначения. Благодаря применению цифрового ЧПУ производственный процесс оказывается автоматизированным. При высокой скорости работы точность производства детали оказывается в пределах единиц микрон.

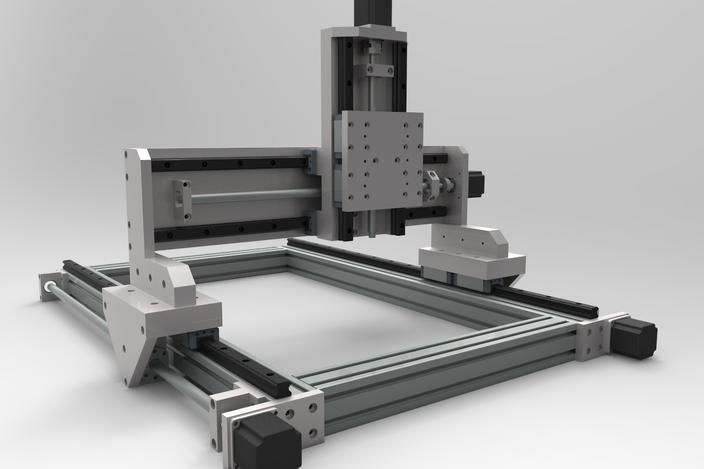

Как устроен координатный стол

В качестве несущего элемента, который призван гарантировать жесткость устройства, применяется рама или станина. Станина – это конструкция из литой или сварной стали, может использоваться также и чугун. Преимущество листья заключается в том, что такая станина прекрасно гасит возникающее вибрационное воздействие. Однако необходимо учитывать, что стоимость станины из литья выше, чем из сварной стали или чугуна. Использовать литье рекомендуется на крупных станках для металлообработки, при которых производственные процессы происходят на высоких скоростях. Более компактные, легкие станки отлично справляются со своими задачами на сварных станинах.

Опорная рама выполняется из алюминия – детали собираются посредством резьбы.Благодаря тому, что алюминий – легкий и прочный металл, конструкция получается жесткой и надежной, но в то же время легкой и удобной.

Далее – к станине прикрепляются специальные приводы, которые и обеспечивают перемещение рабочего механизма, а также рабочая решетка или плита для расположения обрабатываемой детали. Чтобы данная деталь «не гуляла», ее фиксируют при помощи прижима – вакуумного и или же механического. Иногда тяжелые детали не требуют специальной фиксации, так как их положение обеспечивается собственным весом детали. А благодаря тому, что рабочий механизм может двигаться не только по двум, но даже по трем координатным осям, стало возможным быстро и точно делать самые разнообразные детали, в том числе объемные.

В зависимости от области применения координатного стола, он может быть оснащен различными резаками (плазменным или лазерным), манипуляторами, сканерами, приспособлениями для покраски, сверления, шлифовки и целым рядом других функциональных устройств.

Конструкция стола

Конструкция стола во многом зависит от того, для чего он предназначен и каковы его технические параметры. Самые же популярные на сегодняшний день – это крестовая и портальная конструкции. Столы первой конструкции применяются при многоосном фрезеровании, объемном сканировании и т.п. Чаще всего их используют, когда требуется доступ к детали по трем координатным осям, то есть для изготовления объемных изделий, а также при работе конвейера.

Портальная конструкция предполагает работу не с объемными, а с плоскими деталями (скажем, при резке, раскрое или сверлении).

Важно, что конструкция координатного стола позволяет оснащать его сразу несколькими исполнительными устройствами, а это предполагает значительное ускорение производственного процесса – ведь на таком столе возможна одновременная обработка сразу нескольких деталей.

Говоря об оснащении координатного стола, важно отметить возможность его снабжения дополнительным оборудованием, таким как система охлаждения, удаления пыли, автосмазывания и пр.

Типы приводов для координатных столов

Выбор конкретного привода очень важен для правильной работы всего координатного стола, его возможности решить поставленные задачи, ведь именно от этого зависит скорость, максимальная нагрузка и точность, а также плавность работы станка.

Итак, привод обеспечивает механическое движение элементов стола и исполнительного устройства. На сегодняшний день существует несколько типов таких приводов: традиционные, представляющие собой зубчатый ремень, шарико-винтовую пару и т. п., система линейного привода, позволяющая преобразовать электромагнитную энергию в механическое движение.

Расскажем подробнее о преимуществах и недостатках каждого типа.

Пара шестерня-рейка

Плюсы: точность перемещения до 10 микрон, высокая скорость работы, возможность наращивания реек для формирования более крупной системы.

Минусы: требуется компенсировать люфт в редукторе привода.

ШВП (шарико-винтовая пара)

Плюсы: хорошая точность и плавность работы, низкий люфт.

Минусы: относительно невысокая скорость (во многом зависит от длины винта).

Ременная передача

Плюсы: низкая стоимость, простота в обслуживании, высокая скорость работы.

Минусы: низкая точность и износостойкость, невысокие возможности для ускорения.

Линейный (прямой) привод

Плюсы: обеспечивает самые высокие показатели по точности работы, возможности разгона и торможения. Мало подвержен износу. Прекрасные показатели повторяемости.

Недостатки: высокая стоимость.

Как управляются движения координатного стола

Привод и механизмы стола управляются через системы числового программного управления.

Системы ЧПУ бывают:

• импульсными (управляют шаговыми двигателями, а также синхронными с импульсным входом). Основное их преимущество – низкая стоимость. Чаще всего используются в системах, которые не нуждаются в высокой точности работы.
• аналоговые (на сегодняшний день наиболее популярны). Основной недостаток – невозможность использования в высокоскоростных системах.
• цифровые (самые современные, их распространение расширяется с каждым днем благодаря доступному интерфейсу, хорошим возможностям для обработки сигнала). Для их реализации применяют стандартные протоколы — Profibus, CAN, Sercos и пр.

Виды и конструктивные особенности рабочих столов фрезерных станков с ЧПУ

Виды и конструктивные особенности рабочих столов фрезерных станков с ЧПУ

Основной функцией фрезерных станков является точная механическая обработка заготовок. Сама механическая обработка предполагает воздействие острого режущего инструмента (фрезы) на саму поверхность заготовки, что позволяет быстро и эффективно избавиться от лишнего слоя, который снимается в виде стружки. Для того чтобы этот процесс проходил максимально быстро и без затруднений, нужно, чтобы сила резания была больше межмолекулярного притяжения, создаваемого молекулами материала. Крутящий момент, приложенный к фрезе, создает необходимую силу резания. Таким образом, основной задачей для проектировщиков станка становится расположение режущего инструмента и заготовки под таким углом и на таком уровне, чтобы возможно было достичь максимально ровной обработки.

Фрезерные станки с числовым программным управлением, которые выпускаются с учетом всех современных требований, направлены на обеспечение максимальной точности обработки. Для этого необходимо обеспечить высокий показатель жесткость самого корпуса (несущей станины), а также в целом и всего станка. Для этого стоит обратиться к схеме с вертикальным шпинделем – в таком случае двигаться будет либо только рабочий стол с заготовкой, либо непосредственно шпиндель с режущим инструментом. Допустимо и одновременное движение.

Современные станки с ЧПУ оснащены подвижным инструментарием и шпинделем. Портал движется по горизонтальной траектории. За счет того, что кулисный механизм портала допускает перемещение поперек и по вертикале, достигается полноценная трехкоординатная обработка материала. Некоторые разновидности станков могут конструироваться с подвижной рабочей поверхностью.

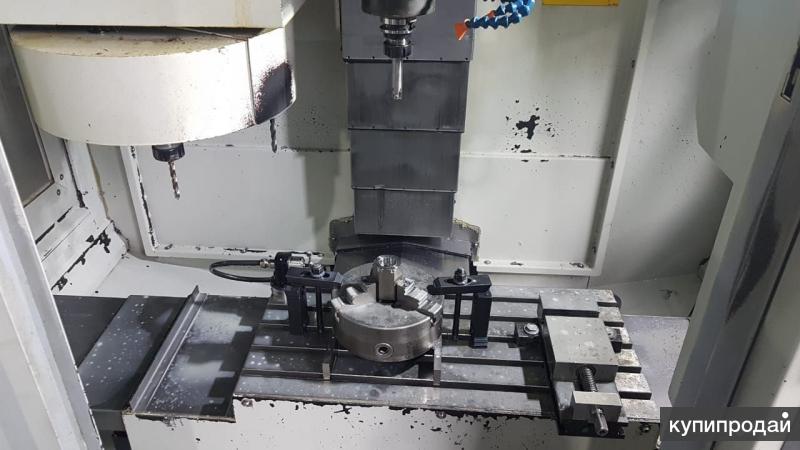

Назначение рабочего стола

Рабочий стол фрезеровочного старка с ЧПУ выполняет несколько функций:

• Размещение на необходимых позициях заготовки.

• Отвечает за жесткость самого корпуса станка.

• Крепление материала. Если его не закрепить как следует, не создастся необходимая режущая сила и сам станок не будет работать эффективно и продуктивно. Для этого поверхность оснащена специальными деталями – пазами, под которые подходят крепежные болты стандартных габаритов.

Немаловажной характеристикой столов считаются их габариты, что позволяет станкам работать с изделиями разных параметров. Как правило, чем больше площадь поверхности, тем более станок универсален – на них можно работать с деталями любых размеров, а также они позволяют раскраивать полноформатные заготовки. Это свойство избавляет от необходимости покупать дополнительное оборудование.

Разработаны также специальные серии фрезеровочных станков с ЧПУ, направленные на работу с камнем. Такие модели оснащены рабочим столом с увеличенной в несколько раз несущей способностью. Стоит помнить, что если вы планируете работать с массивными предметами больших габаритов, то и рабочий стол нужно выбирать соответствующий, чтобы он выдерживал нагрузку.

Покрытие рабочего стола

Защитное покрытие рабочего стола стоит выбирать такое, которое будет прочным и устойчивым к механическим повреждениям и износу. Так как основной характеристикой фрезеровочных станков с числовым программным обеспечением является высокая точность обработки, то плоскость рабочего стола является очень важным элементом для полноценной работы. Он должен обладать следующими характеристиками:

• Ни в коем случае нельзя, чтобы плоскость прогибалась, деформировалась, тряслась во время обработки детали на станке. Покрытие должно также не деформироваться в течение всего периода эксплуатации станка.

• Некоторые модели оснащены специальной защитой – датчиком для определения толщины заготовки (так называемая «шкала от нуля до Z»). Она помогает предотвратить погрешности и уберечь стол от повреждений.

• Также некоторые модели комплектуются «жертвенным столом». Это такая плоскость из пластика или бакелита, которая крепится непосредственно на сам рабочий стол. Он обеспечивает надежную защиту основной поверхности, защищает его от истирания, а также предохраняет фрезу от выхода из строя, если она коснется рабочего стола.

Жертвенный стол по мере необходимости без проблем меняется, он сделан, как правило, тарированным. Перед тем, как его установить, стоит провести перекалибровку по вертикальной оси нулевой точки.

Вспомогательные инструменты

Многие мастера сталкивались с неприятной проблемой – тонкие, маленькие или просто нестандартные по размерам детали очень сложно закрепить на необходимой позиции. Облегчить этот момент поможет специальное приспособление, именуемое «вакуумным столом». Его конструкция направлена на изоляцию отдельных объемов друг от друга (например, пространство между столом станка и краями заготовки) от внешних факторов. Конструкция комплектуется специальным насосом, который из ячеек выкачивает оставшийся воздух. Под влиянием внешнего атмосферного давления материал плотно прижимается к поверхности рабочего стола. Такое устройство подходит для всех станков, которые оснащены специальными отверстиями для его присоединения.

Модели вакуумных столов представлены в нескольких разновидностях:

• Простые – создаются в виде ряда ячеек, комплектуются изоляционным проводом.

• Точечные – несколько несвязанных между собой присосок, присоединяющихся к отверстиям в рабочем столе.

• Шлицевые. Подходят для крепления небольших заготовок. Оснащены специальными каркасами, обеспечивающими высокий коэффициент трения и увеличивающими продуктивность в целом.

• Решетчатые. Считаются самыми популярными и многофункциональными. Непосредственно в пазы решетки нужно вложить уплотнитель по периметру той детали, которую необходимо обработать.

• Со вставками из пористого материала. С таким столом можно обрабатывать даже самые тонкие и хрупкие материалы (вплоть до тончайшей фольги). Между порами можно без особых усилий разместить заготовку под необходимым углом, она закрепляется очень просто и надежно.

Но все же бывают ситуации, когда достичь максимально надежного крепления при помощи вакуумного стола оказывается невозможно. Решить такой вопрос помогут инструменты, которые соответствуют по формам и размерам обрабатываемой детали. Одним из самых действенных и простых вариантов являются тиски для крепежа. Но и это дополнительное приспособление придется крепить к столу специальными болтами.

Рабочие столы станков ЧПУ для изготовления фасадов МДФ

Рабочий стол станка ЧПУ – это набор инструментов, требующихся для точного позиционирования и блокировки обрабатываемой детали на станке ЧПУ. В зависимости от специфики работы станка ЧПУ и набора дополнительных опций, типы рабочих столов могут существенно различаться.

Для изготовления фасадов МДФ наилучшим выбором будет тип рабочего стола, со способом фиксации широких и плоских заготовок из МДФ при помощи  вакуумной системы. Подобный способ отлично зарекомендовал себя как наиболее быстрый и точный.

На сегодняшний день производители фрезерных станков ЧПУ и обрабатывающих центров ЧПУ предлагают два типа рабочих столов с вакуумной системой фиксации заготовок. Первый тип, это широкоформатные матричные (решетчатые) вакуумные столы для станков ЧПУ с уплотнительным шнуром. Второй – консольные столы с системой вакуумных присосок и зажимов.

Матричные (решетчатые) рабочие столы станка ЧПУ

Матричные столы изготавливаются из листового композитного материала на основе фенольных смол и синтетических волокон. Поверхность рабочего стола разделена глухими каналами в форме решетки, к которым, через специальные отверстия, подводится вакуум.

Для того чтобы создать область вакуума для фиксации детали на рабочем столе станка ЧПУ, необходимо вокруг одного или нескольких отверстий подвода вакуума вложить в каналы уплотнительный шнур. При этом шнур не должен выступать за область периметра закрепляемой заготовки, а его концы должны быть плотно замкнуты для исключения подсоса воздуха. Остальные незадействованные отверстия системы подвода вакуума рабочего стола закрываются резиновыми пробками.

Такой способ крепления заготовки детали на рабочем столе станка ЧПУ наиболее эффективен при обработке фрезами верхней плоскости детали. Однако если в процессе изготовления фасадов МДФ необходимо обработать боковые стороны заготовки, или выполнить криволинейный распил, когда нижний край фрезы должен выходить за пределы обрабатываемой заготовки, то, чтобы не повредить поверхность рабочего стола, применяют, так называемую, «жертвенную» подложку.

В качестве «жертвенной» подложки можно использовать любые доступные пористые материалы. Как правило, это шлифованное ДСП, черновое МДФ или ХДФ.

Благодаря пористости материала подложки, силой вакуумной системы, из ее внутренней структуры быстро откачивается воздух, а на поверхности создается область разряжения. Таким образом, если положить ламинированную заготовку детали на данную подложку, то она плотно прижмется к ней и надежно зафиксируется.

С помощью «жертвенной» подложки на рабочем столе станка ЧПУ можно фрезеровать как отдельные детали, так и производить распил и обработку широкоформатных листов по технологии Nesting.

Однако тут стоит заметить, что выполняя таким способом раскрой широкоформатных листов на фрезерном станке ЧПУ можно столкнуться с сильной потерей вакуума в области пропилов и, как следствием, смещением или вылетом из-под инструмента мелких деталей и обрезков. Чтобы минимизировать вероятность возникновения подобных ситуаций, перед использованием «жертвенной» подложки следует убедиться, что вакуумный насос обладает достаточной мощностью, а подводящие элементы вакуумной системы достаточной пропускной способностью.

Решить проблему в ситуации, когда требуется обработать на станке ЧПУ мелкие заготовки, или устранить вероятность смещения деталей при обработке по технологии Nesting, помогут конструктивные особенности рабочего стола матричного типа. Дело в том, что производители деревообрабатывающих фрезерных станков ЧПУ практично предлагают конструкцию рабочего стола, состоящую из нескольких автономных матричных рабочих столов, разделенных Т-образными пазами.

Эффект от разделения рабочей поверхности на отдельные зоны достигается, когда в соответствии с запрограммированным порядком обработки деталей из широкоформатных панелей, с помощью открытия или закрытия кранов магистралей вакуумной системы, вся мощь от работы вакуумного насоса, не распределяется на несколько зон, а переносится в область, где на текущий момент производится обработка.

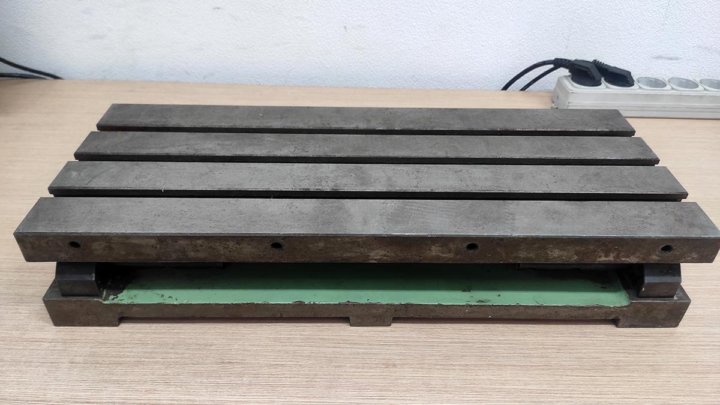

Т-образные пазы на рабочей поверхности станка ЧПУ позволяют зафиксировать заготовку без использования вакуумной системы, с помощью механических зажимов (струбцин). С одной стороны, данный способ позволяет надежно фиксировать мелкие детали. С другой –  отключать вакуумный насос и экономить электроэнергию при обработке заготовок методом гравировки, когда весь процесс может достигать нескольких часов.

Следует также отметить, что некоторые производители станков ЧПУ в качестве дополнительной опции к матричному рабочему столу предлагают набор вакуумных присосок, аналогичных тем, что используются на консольных столах.

Консольные столы с системой вакуумных присосок и зажимов

Консольный рабочий стол станка ЧПУ – это сложная конструкция, состоящая из консоли и набора вакуумных присосок и зажимов. Консоль представляет собой жесткую балку, установленную поперек станины станка на линейные направляющие, которые обеспечивают ее передвижение вдоль оси X. В свою очередь, на самой консоли размещаются присоски, зажимы и другие устройства поддержки и фиксации деталей. Они свободно перемещаются вдоль оси Y, а также могут поворачиваться вокруг своей оси Z.

На одном станке ЧПУ одновременно устанавливается несколько консолей. С одной стороны, это позволяет поместить на рабочую плоскость станка практически любую широкоформатную панель, с другой – обрабатывать на станке одновременно несколько деталей, размещая их в разных системах координат, или обрабатывать детали в маятниковом режиме.

Использование консольных столов в деревообрабатывающей отрасли особенно эффективно в производстве корпусной мебели и фасадов МДФ. Зажимные элементы на рабочем столе позиционируются с учетом траектории движения инструмента, что позволяет без ущерба оборудованию выполнять на заготовке сквозные отверстия, криволинейные пропилы, косые отрезы, а также проделывать любые виды обработок на торцевых сторонах детали.

На сегодняшний день, в отрасли деревообработки, широкое применение получили 2 типа консольных рабочих столов для станков ЧПУ:

• Безшланговый рабочий стол;
• Рабочий стол с системой кареток.

Консоль безшлангового рабочего стола станка ЧПУ имеет ровную горизонтальную поверхность с отверстиями для подвода вакуума. Отверстия снабжены магнитными клапанами и активируются только во время позиционирования над ними зажимных элементов. Подобная система отлично зарекомендовала себя с точки зрения простоты расстановки удерживающих устройств, возможности одновременной установки на одной консоли нескольких присосок или зажимов, отсутствия помех для инструмента при обработке заготовок с боковых сторон.

Рабочий стол с системой кареток отличается тем, что на консоль устанавливаются подвижные, но не снимаемые, каретки с подводом вакуума и сжатого воздуха, а удерживающие устройства устанавливаются уже непосредственно на них. Кроме вакуумных присосок здесь можно использовать специальные зажимы, работающие от сжатого воздуха. Эффективность подобных зажимов можно легко просчитать, если сравнить силу вакуума (около 1 атмосферы) и силу сжатого воздуха в пневмо системе станка ЧПУ (более 6 атмосфер).

В отличие от безшланговых столов, здесь нельзя установить на консоль дополнительные присосы, а в процессе работы приходится следить, чтобы рабочий инструмент не зацепил незадействованные каретки. С другой стороны, производители современных станков ЧПУ с рабочими столами с системой кареток в качестве дополнительной опции могут предложить столы с автоматизированной расстановкой зажимных элементов.

Маятниковый режим станка ЧПУ

Важной особенностью обрабатывающих центров ЧПУ с консольными рабочими столами является возможность обработки деталей в маятниковом режиме. В этом случае оператор загружает заготовку детали на одну сторону рабочего стола, запускает программу обработки, и пока станок ее обрабатывает, подготавливает другую сторону рабочего стола к выполнению программы той же детали, симметричной ей, или любой другой.

Типы зажимных элементов  консольных столов

Присоски. Могут отличаться размером (для широких и узких деталей) и высотой. Существенным недостатком присосок является слабая фиксация пористых материалов (шлифованное ДСП, фанера).

Вертикальные зажимы. Могут работать как от вакуумной системы, так и от сжатого воздуха пневмосистемы станка.

Пластины для упоров. Устанавливаются на упоры, когда необходимо заблокировать небольшие детали, не позволяющие произвести прочную блокировку при помощи одних присосок.

Горизонтальные зажимы. Используются для деталей большой толщины (например, из массива дерева).

Стол CFT. Уменьшенная версия матричного стола. Отдельно при помощи шлангов и фитингов подключается к вакуумной системе станка.

Контршаблоны. Аналог «жертвенной» подложки, который фиксируется на рабочем столе присосами, но имеет дополнительные отверстия для вставки трубок для подключения к общей вакуумной системе.

Системы упоров станка ЧПУ

Неотъемлемой частью любого рабочего стола станка ЧПУ или обрабатывающего центра ЧПУ является система упоров. Как правило, упоры размещаются спереди и сбоку рабочего стола, образуя перпендикулярные линии упоров, пересечение которых указывает на нулевую точку начала координат осей станка X и Y. В стандартной комплектации  на станках ЧПУ устанавливаются пневматические цилиндрические упоры. По команде с пульта управления или при нажатии педали упоры поднимаются для позиционирования заготовки детали. После того как заготовка блокируется зажимными элементами, подается дополнительная команда для опускания упоров, или они убираются автоматически после запуска программы обработки.

В более совершенном варианте линии упоров могут располагаться по всем четырем сторонам и средней линии рабочего стола. В таком случае рабочая область станка ЧПУ может быть разбита на 3-6 зон блокировки, в которых можно зафиксировать несколько деталей одновременно и обрабатывать их по одной программе.

Вспомогательные механизмы для загрузки и выгрузки заготовок

На современных станках ЧПУ, на рабочих столах консольного типа, для предотвращения повреждений друг о друга деталей и зажимных элементов при загрузке-выгрузке больших заготовок, устанавливаются вспомогательные реечные направляющие, которые при активации вакуумных присосов опускаются вниз, а после окончания программы обработки и отключения вакуума поднимаются и приподнимают деталь над присосками.

Обзор на фрезерные столы | Полезная статья

Источник: журнал «ПОТРЕБИТЕЛЬ» объединенный выпуск № 04’2017, рубрика обзор, название статьи: «Фрезерные столы Belmash и оснастка к ним».

В текущем году компания Belmash значительно расширила ассортимент предлагаемой продукции. Если ранее основной областью её деятельности было производство деревообрабатывающих станков и дополнительных приспособлений к ним, то сейчас компания начала развивать ещё несколько направлений, причём не только «станочных», но также и ручной электрический, и аккумуляторный инструмент. Станки, впрочем, тоже не забыты — выпущена новая «флагманская» модель, модернизированы ранее выпускавшиеся. Все эти и другие новинки от Belmash представлены на этих и соседних страницах. Здесь мы рассмотрим линейку фрезерных столов Belmash. Подобные устройства на рынке практически не представлены — хотя бы «что-то подобное» если и предлагается, то в очень ограниченных количествах.

Ручной фрезер — инструмент, которым пользуются как любители, так и профессионалы. Он используется при финальной обработке разнообразных деревянных заготовок, кромок, при изготовлении мебели, выборке пазов, соединении заготовок. В этих областях возможности фрезера, по большому счёту, ограничиваются только типами и формами фрез, а их на рынке предлагается огромное количество. Но есть ещё один «ограничитель» — при обработке небольших заготовок и «длинномеров» вроде узких реек или боковин мебельных щитов работать фрезером оказывается не так-то просто. И даже при обработке габаритных заготовок в начале и конце фрезерования велика вероятность ошибиться — и испортить их. Тут «в общем» можно выразиться так: фрезер прекрасно работает тогда, когда габариты заготовки позволяют надёжно опереть его на основание — так, что при работе исключена возможность «завалить» инструмент. Если опора недостаточна, возрастает вероятность ошибок. Конечно, в таких случаях многое зависит и от мастера, но понятно, что работа «на весу» и работа «с упором» — это совсем разные по сложности задачи. В этом отношении гораздо удобнее оказывается стационарный фрезерный станок со столом (у деревообрабатывающих станков привод фрезы обычно находится ниже уровня стола). Но стоят такие станки весьма дорого, применять их есть резон только на уровне как минимум крупной мастерской. Есть и более простое решение. Берётся обычный фрезер, переворачивается и монтируется в подходящий стол. Этот вариант обходится значительно дешевле, многие мастера даже делают подобные столы самостоятельно. Купить такой стол тоже в принципе можно, но их ассортимент весьма ограничен — буквально несколько видов. И теперь к этому ассортименту добавились ещё два стола Belmash, настольная и напольная разновидности с целым рядом аксессуаров к ним.

Основания фрезерного станка BELMASH RT600/ RT800

Основание со столом — основа любого станка, именно на него ставится привод и необходимое для работы дополнительное оборудование. Belmash предлагает две разновидности оснований — напольную и настольную версии. Настольная разновидность, Belmash RT600, представляет собой металлический сварной каркас, напольная — Belmash RT800 — сборный металлический каркас. В остальном по своим особенностям они идентичны. На каркас крепится текстильный чехол-стружкосборник с боковыми карманами, в которых можно хранить необходимые для работы аксессуары, инструменты и другую «мелочовку». Чехлы оборудованы откидными клапанами для обеспечения доступа вовнутрь. Каркасы установлены на четырёх регулируемых ножках. Сверху на каркас крепится рабочий стол с пазом 19×9,5 мм. В центре стола есть прямоугольный вырез, закрытый съёмной пластиной с отверстием. К этой пластине снизу можно прикрепить обычный фрезер или специальный фрезерный двигатель Belmash. Электрическое подключение фрезера или фрезерного двигателя производится «через основание». Проще говоря, на основании смонтированы отдельный выключатель, сетевой кабель с вилкой и розетка. В комплект столов входит ещё несколько деталей и узлов. Наиболее востребован параллельный упор, снабжённый патрубком для отвода стружки. Кстати, патрубками для подключения к строительному пылесосу или стационарной системе пылеудаления в мастерской снабжены и чехлы столов — в «напольной» версии их два, диаметром 63 и 100 мм, в «настольной» — один. Конечно, можно обойтись и без системы пылеудаления, запрета на такое нет, но при постоянной работе желательно подключиться хотя бы к верхнему патрубку. Ну а при использовании станка в условиях деревообрабатывающей мастерской есть смысл задействовать и «нижний» патрубок, без этого попавшую внутрь чехла стружку придётся время от времени выгружать вручную. Кстати, наличие чехла, в который собирается попавшая «вниз» стружка,– очень полезная особенность, на небольших фрезерных столах она обычно не предусмотрена. У тех чаще всего система пылеудаления подключается только «сверху». Из других элементов, входящих в комплект поставки оснований, можно отметить проставочное кольцо и два боковых одинарных прижима. Впрочем, о них будет рассказано ниже — эти детали также предлагаются и в качестве аксессуаров. Эти основания и входящие в их комплект принадлежности — необходимый минимум для превращения имеющегося у пользователя фрезера в портативный фрезерный станок. Но станки отличаются от ручных инструментов ещё и тем, что к ним практически всегда предлагаются разнообразные аксессуары для упрощения работы и проведения различных дополнительных операций. Основания Belmash — не исключение, и предлагаемые к ним аксессуары рассмотрены далее.

Основания фрезерного станка Belmash RT600

Основания фрезерного станка Belmash RT800

Двигатель фрезерный Belmash 1800F

Концепция «берём фрезер, переворачиваем, монтируем его в основание — получаем фрезерный станок» достаточно проста и понятна. Но у Belmash в линейке дополнительного оборудования есть пара аксессуаров, позволяющих обойтись без собственного фрезера. Первый из них — фрезерный двигатель, то есть фактически электромотор с выключателем и цанговыми зажимами для фиксации фрез.
Двигатель «высокооборотистый», частота вращения вала может регулироваться в широких пределах. Для универсальных фрезеров наличие регулировки — практически обязательная особенность, с её помощью подбирают оптимальную для конкретных задач частоту. Основной критерий тут — результат: чем выше частота, тем выше качество обработки. Точнее, качество больше зависит не от частоты, а от окружной скорости фрезы: с возрастанием диаметра окружная скорость тоже растёт. Но одновременно с ростом частоты возрастает риск «подпалить» обрабатываемую поверхность, а в особо запущенных случаях — испортить не только заготовку, но и фрезу. Регулятор частоты размещён на корпусе двигателя, неподалёку от его выключателя. Двигатель можно установить напрямую в «штатную» съёмную пластину фрезерного стола. Правда, при таком варианте возможности станка ограничены — вертикального хода у фрезы не предусмотрено, использовать можно не все фрезы, и не для всех задач. Чтобы в полной мере обеспечить станку с двигателем универсальность, потребуется ещё один аксессуар — фрезерный лифт.

Двигатель фрезерный Belmash 1800F

Лифт фрезерный Belmash D033A

Это приспособление предназначено для использования совместно с фрезерным двигателем, устанавливается в основание фрезерного стола вместо «штатной» съёмной пластины. Оно позволяет перемещать фрезерный двигатель по вертикали с высокой точностью. Интересно то, что регулировка перемещения производится «сверху», то есть со стороны фрезы. Для этого на основании устройства есть отверстие, куда вставляется специальная рукоятка. Вращая рукоятку, изменяют вылет шпинделя, дополнительной фиксации положения не требуется. Для обычных фрезеров возможность регулировки «со стороны подошвы» не характерна. Вернее, она встречается, но крайне редко, только у моделей, специально адаптированных для установки во фрезерные столы. Так что в этом отношении комплект из двигателя и фрезерного лифта окажется даже удобнее, чем обычный фрезер, установленный «в стол». Приспособление комплектуется необходимым набором крепежа, инструментами и проставочным кольцом.

Лифт фрезерный Belmash D033A

Упор подвижный Belmash D032A

По назначению этот упор напоминает так называемые угловые упоры, массово применяющиеся на разнообразном станочном оборудовании. Правда, те выглядят проще — как эдакий «транспортир», который можно перемещать по пазу (или пазам) на рабочем столе станка. Но у фрезерования своя специфика, и конструкция подвижного упора для этого станка совсем иная. Крепится он не к столу, а к параллельному упору, установленному на основании стола, подвижная часть перемещается по трубчатой направляющей.Такой упор более универсален, чем угловой — «транспортир», обеспечивает более высокую точность обработки, а также удобен при проведении поперечного фрезерования небольших узких заготовок. При отсутствии необходимости в нём упор просто откидывается — поворачивается вокруг направляющей и не мешает дальнейшей работе.

Упор подвижный Belmash D032A

Прижимы боковые Belmash D030A | D031A

В этой категории имеется две разновидности прижимов — одинарный и двойной. Назначение у них, впрочем, одинаково — для фиксации заготовок сверху и/или сбоку при фрезеровании. Для этого прижимы устанавливают в пазы на параллельном упоре и столе. Такие прижимы также называют гребенчатыми или перьевыми. Пластиковые «перья», расположенные под наклоном, создают постоянное усилие, практически полностью исчезает вероятность обратного удара. К тому же они не оставляют следы на заготовке. Эти аксессуары особенно удобны, если речь идёт о поточной обработке одинаковых заготовок. Пара одинарных прижимов входит в комплект поставки оснований фрезерных столов Belmash, при необходимости можно приобрести и ещё несколько.

Прижимы боковые Belmash D030A | D031A

Набор колец проставочных Belmash D029A

Кольца полезны при проведении точных фрезерных работ на небольших заготовках. По одному кольцу уже входит в комплект оснований каждого из фрезерных столов и фрезерного лифта, а в этом комплекте предлагается ещё четыре кольца — различающиеся внутренним диаметром. При использовании кольца подбирают по диаметру устанавливаемой фрезы — она должна свободно, с минимальным зазором проходить через кольцо. Задач у колец, по большому счёту, две. Основная — в том, что на них опирается заготовка в зоне резания. Чем меньше расстояние между точкой опоры заготовки на столе (то есть на кольце) и рабочей поверхностью фрезы — тем меньше вибрация при фрезерования, а значит — выше точность. Вторая задача кольца — уменьшить попадание стружки во внутренний объём основания. Как уже говорилось ранее, патрубками пылеотвода снабжены и параллельный упор, и текстильный чехол, но возможны и ситуации, когда пылеотвод подключён только «сверху».

Набор колец проставочных Belmash D029A

Тогда правильно подобранное кольцо приведёт к тому, что «разгружать» чехол от мусора придётся реже. Вообще говоря, использование колец — это уже «высший пилотаж»: без них, конечно, можно, но с ними лучше и удобнее.

Столы, суппорты, ползуны станков — Металлорежущие станки

Как своими руками сделать вакуумный стол для ЧПУ — MULTICUT

Обновлено: 06.09.2022

Надежное закрепление заготовки — гарантия точности и качества гравировальной или фрезерной обработки.

Каждый станок ЧПУ комплектуется универсальным рабочим столом, предназначенным для установки заготовок различной конфигурации. Для этого в них предусмотрены продольные пазы, в которые заводятся зажимные винты. С их помощью заготовка прижимается к поверхности стола и впоследствии не смещается от усилий, создаваемых вращающейся фрезой.

Стандартные рабочие столы станков с подвижным порталом не подходят для обработки крупногабаритных листов МДФ, фанеры, пластиков, композиционных материалов. Часть обрабатываемой поверхности перекрывается зажимными планками, и есть риск повредить заготовку при затяжке винта. Часто проблемы возникают с тонкими листами: из-за низкой жесткости они деформируются при касании фрезы. Многие производители машиностроительного оборудования комплектуют фрезерные станки вакуумными столами. Чаще всего это приспособление предлагают в качестве дополнительной опции, и стоимость его достаточно высока.

Принцип работы и конструкции вакуумных столов

Принцип работы вакуумного стола для станка состоит в откачивании воздуха из пространства, образованного его рабочими камерами и заготовкой. Он играет роль своеобразной присоски.

Будущая деталь удерживается в стационарном положении за счет разницы между атмосферным давлением и давлением внутри рабочих камер.

Существует несколько разновидностей вакуумных столов для станков с ЧПУ:

• Решетчатые. Рабочие камеры образованы продольными и поперечными канавками, которые образуют замкнутый контур. Для фиксации заготовок, не перекрывающих «поле» используется О-образный уплотнитель. Он укладывается в канавки по контуру зоны зажимания.
• Желобковые (шлицевые). Имеют только продольные канавки. Используются для изготовления мелких деталей с невысокими тангенциальными усилиями при обработке, например, сверления и фрезерования печатных плат, электронных компонентов, гравировки. Требуют применения предварительно подготовленных промежуточных матов, «запирающих» рабочую зону.
• Пористые. Металлические вставки с микропористой структурой равномерно распределяют усилие прижатия по всей плоскости заготовки. На таких столах обрабатывают тонкие материалы вплоть до фольги.
• VAC-MAT. Рабочая поверхность разделена на множество вакуумных камер, что позволяет выполнять сквозное сверление, фрезерование окон и обход по контуру. Вставки VAC-MAT являются расходным материалом и заменяются по мере износа.
• FLIP-POD. Система состоит из отдельных присосок с высоким разрежением и рассчитана на крепление массивных заготовок с шероховатой поверхностью.

Пройти тест

Порядок изготовления

Чтобы сделать работоспособный вакуумный стол своими руками, потребуется только найти заготовку соответствующего размера. Оборудование для этого у вас уже есть – это портальный фрезерный станок. Предлагаем рассмотреть самодельный вакуумный стол решетчатого типа как наиболее простой в изготовлении. В перспективе можно купить адаптер-плату и работать с полимерными матами VAC-MAT.

Проектирование и выбор заготовки

Чтобы сделать вакуумный стол для ЧПУ своими руками, чертежи придется разрабатывать самостоятельно, производитель станка вряд ли поделится ими. Однако основные размеры все же можно взять из каталогов. За образец можно взять любой из продуктов компании Witte Barskamp KG, которая изготавливает вакуумные столы для фрезерных станков с ЧПУ.

Они делают решетчатые плиты с шагом сетки 12,5 мм, шириной канавки 4 мм, толщиной 32,5, 38 и 48 мм. Ширина от края плиты до оси первой канавки составляет полшага (6,25 мм). Горизонтальные размеры можно выбирать произвольно, исходя из габаритов обрабатываемых деталей.

Производитель предлагает модульные плиты, однако владельцы фрезерных станков предпочитают делать цельные конструкции с несколькими вакуумными зонами (замкнутыми контурами).

В качестве самых бюджетных материалов используется фанера 16-20 мм или ламинированные листы ДСП. Если нет финансовых ограничений, можно приобрести текстолитовую или дюралевую плиту (Д16Т, Д16АТ) 8-12 мм.

Выравнивание заготовки

Первоначально заготовку для вакуумного стола ЧПУ необходимо сделать идеально плоской, чтобы впоследствии обрабатываемые детали не копировали неровности при зажатии. Для этого по обеим поверхностям нужно сделать 1-2 прохода чистовой спиральной фрезой диаметром 20 мм до полного касания.

Нарезка канавок

Канавки фрезеруют в соответствии с выбранной схемой. Ширина канавки должна соответствовать диаметру уплотняющего шнура, поэтому его лучше заказать заранее. Что касается глубины, то здесь придется экспериментировать: сделать глубину 2,5-2,7 мм, а затем при необходимости углубить. В зависимости от жесткости и пористости уплотнения сжимаются по-разному.

Нужно добиться, чтобы в рабочем состоянии шнур не выступал над рабочей поверхностью, при этом не было потерь вакуума.

Изготовление трассы

Для изготовления вакуумной трассы подойдет ПВХ-труба диаметром 25 или 32 мм, и если в штатном столе предусмотрены сквозные отверстия, патрубки подводятся через них снизу (к каждому контуру). Если рабочий стол сплошной, то вакуумную плиту придется делать из двух частей (в виде бутерброда), герметизировать стык и подавать трассу с торца.

На каждую ветвь вакуум-провода стоит установить шаровой вентиль, чтобы задействовать только те зоны, на которые попадает заготовка. Трасса соединяется в единый коллектор и подключается к вакуумному насосу.

Сверление отверстий

В плите необходимо сделать отверстия следующего назначения:

• Для подвода вакуума по 1 для каждой зоны — на пересечении канавок.
• Для крепления к штатному столу — по центрам выступающих квадратов. Количество отверстий нужно выбирать исходя из жесткости вакуумной плиты. Если она дюралевая, можно обойтись без сверления, а крепить только края. Отверстия должны быть потайными: чтобы гайка полностью утопала. Зажимной винт также не должен выступать над поверхностью.
• Для фиксации заготовки с торцов — по центрам квадратов. В эти отверстия нужно запрессовать гайки (снизу). В дюралевом столе просто нарезают резьбу. При обработке заготовки небольшой площади усилия прижатия часто бывает недостаточно для надежного удержания. Чтобы предотвратить сдвиг, ее фиксируют планками с пазовыми отверстиями.

Посмотреть конструкции дополнительного крепежа можно на сайтах производителей оснастки для станков.

Выбор насоса

Чтобы сделанный своими руками вакуумный стол работал не хуже «заводского», этому вопросу нужно уделить максимум внимания. Если сетка в плите сделана точно по образцу, достаточно посмотреть, какой насос рекомендует производитель «оригинала». В противном случае придется экспериментировать или заказывать расчет.

При выборе исполнения насоса стоит обратить внимание на вихревые воздуходувки. Это наиболее бюджетное оборудование, в котором кроме как подшипников нет других изнашивающихся элементов. Оно не требует обязательного отключения при достижении максимального разрежения, отличается компактностью и простотой в установке.

Один из важных этапов конструирования, который не был упомянут в статье, — это составление сметы расходов. Однако именно по окончании работы над сметой можно точно решить, попробовать собрать вакуумный стол для ЧПУ своими руками или же проще и выгоднее выйдет заказать готовое изделие.

Вакуумные столы для станков MULTICUT

Предприятие MULTICUT – один из ведущих российских производителей фрезерно-гравировальных станков с ЧПУ и шипорезно-долбежных координатных установок с программным управлением. Компания предлагает широкий ассортимент станков, в задачи которых входит раскрой листовых материалов и производство мебельных фасадов.

Одно из основных преимуществ оборудования — интегрированный вакуумный прижим в базовой комплектации стола. Он состоит из системы трубопроводов, запорной арматуры и каналов на рабочей поверхности. Вакуумным прижимом оснащены следующие серии станков:

• 3000;
• 3200;
• 4000;
• 4400;
• 5000.

Модель вакуумного насоса подбирается техническими специалистами MULTICUT в соответствии с требуемым усилием прижатия.

Читайте также

Обновлено: 06.09.2022

Описание основных преимуществ станков с ЧПУ

Опыт предприятий, которые полностью модернизировали свои механические участки, отказавшись от ручного управления в пользу программного, говорит о том, что использование станков с ЧПУ дает реальные преимущества. В данной статье мы не будем приводить точных экономических расчетов, но приведем не менее весомые аргументы, почему вкладывать деньги в покупку современного высокопроизводительного оборудования — во всех отношениях правильный выбор.

Подробнее

Обновлено: 25.08.2022

Выбор шпинделя для фрезерного станка с ЧПУ

Шпиндель — важная часть технологических машин, в частности фрезеров. Как правильно выбрать шпиндель для станка с ЧПУ? Разбираемся в этой статье.

Подробнее

Обновлено: 25. 08.2022

G-коды для программирования станков с ЧПУ

Для управления автоматизированными обрабатывающими центрами применяется язык программирования, созданный специально для этих целей, — G-Code.Система G-кодов для управления оборудованием с ЧПУ и 3D-принтерами представляет собой высокоуровневый язык.

Подробнее

Обновлено: 25.08.2022

3D-моделирование на станках с ЧПУ

Современные производственные процессы позволяют существенно ускорять и повышать точность изготовления изделий сложной формы. При помощи специальных программ для 3Д-моделирования на русском языке осуществляется быстрое прототипирование детали. Разработка его осуществляется профильными организациями.

Подробнее

Обновлено: 01.09.2022

Оснастка фрезерного станка с ЧПУ

Производственные технологии прошлого имели ряд недостатков: в процессе работы заготовку необходимо было переустанавливать. Нужно было снять деталь с фрезерного станка, изменить ее положение и заново отрегулировать исходные размеры заготовок. В настоящее время процедура оснастки фрезерных станков облегчена…

Подробнее

Возврат к списку

Поделиться:

Стол/стол Многоосевые фрезерные станки | Инжиниринг360

ГЛАВНАЯ

СПРАВОЧНАЯ БИБЛИОТЕКА

ТЕХНИЧЕСКИЕ СТАТЬИ

Беспристрастная и серьезная книга раскрывает тайну 5-осевой обработки и делает ее доступной для всех, кто заинтересован в использовании этой технологии в полной мере.

СОДЕРЖАНИЕ

Секреты 5-осевой обработки

By Karlo Apro

Многоосевые фрезерные станки Table/Table могут быть вертикальными или горизонтальными. Все вращательные движения, кроме шпинделя, выполняются столами этих станков. На основном поворотном столе установлен второй поворотный стол, как показано на рис. 2-6, на котором крепится приспособление и обрабатываемая деталь.

Рис. 2-6: Моделирование двойного поворотного механизма, закрепленного на столе стандартного 3-осевого фрезерного станка с ЧПУ.

Коррекция длины инструмента здесь работает так же, как и на любом обычном 3-осевом станке. Длину инструмента можно изменить без необходимости повторной проводки данных ЧПУ.

На этих станках деталь физически вращается вокруг инструмента. Вращающиеся устройства станка должны быть способны выдерживать вес детали и приспособления, и эта способность является важным фактором при рассмотрении быстрых перемещений. Другой вариант показан на рис. 2-7.

Рис. 2-7: Поворотный механизм стороннего производителя, закрепленный на столе стандартного 3-осевого фрезерного станка с ЧПУ.

Показанные примеры представляют лишь небольшую часть доступных вариантов Table/Table . Большинство этих машин имеют минимальные и максимальные пределы поворота на одной из поворотных осей. Некоторые из них будут иметь неограниченное вращательное движение по другой оси. У некоторых даже есть возможность вращать работу, как на токарном станке.

Стол/стол Станки являются наиболее распространенными типами многоосевых станков. Большинство людей войдут в мир 5-ти осей, купив одно- или двухповоротное устройство и прикрутив его к…

Copyright Industrial Press Inc. 2009 в соответствии с лицензионным соглашением с Books24x7

Следующая выдержка >

Рекомендуемые продукты

НЕОГРАНИЧЕННЫЙ
СВОБОДНО
ДОСТУП
К
МИРА
ЛУЧШИЕ ИДЕИ

ЗАРЕГИСТРИРУЙТЕСЬ, ЧТОБЫ УЗНАТЬ БОЛЬШЕ

Имя

Фамилия

Адрес электронной почты

Компания

Страна
United StatesCanadaAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamas, TheBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBruneiBulgariaBurkina FasoBurmaBurundiCambodiaCameroonCape VerdeCayman IslandsCentral African Rep.ChadChileChinaChristmas IslandCocos [Keeling] IslandsColombiaComorosCongo, Repub. of theCook IslandsCosta RicaCote d’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands [Islas Malvinas]FijiFinlandFranceFrench GuianaFrench PolynesiaGabonGambia, TheGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, NorthKorea, SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMauritaniaMauritiusMayotteMexicoMicronesia, Fed. Св.МолдоваМонакоМонголияМонтсерратМароккоМозамбикМьянма [Бирма]N. Mariana IslandsNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorwayOmanPakistanPalauPanamaPapua New GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint HelenaSaint Kitts & NevisSaint LuciaSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome & PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSt Pierre & MiquelonSudanSurinameSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad & TobagoTunisiaTurkeyTurkmenistanTurks & Caicos IsTuvaluU. S. Малые отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияУругвайВиргинские острова СШАУзбекистанВануатуВатиканВенесуэлаВьетнамЗападная СахараЙеменЗамбияЗимбабве

Почтовый индекс

ОТПРАВИТЬ

Отправляя регистрацию, вы соглашаетесь с нашей Политикой конфиденциальности.

Уже являетесь пользователем Engineering360?
Войти.

Это неловко…

При обработке формы произошла ошибка. Пожалуйста, повторите попытку через несколько минут.

Категория: Фрезерные станки

Должностные обязанности
— Выбирать —

Архитектор/Строитель/Подрядчик

Образование, Студент

Образование, Факультет/Персонал

Инжиниринг, Консалтинг

Инженерный дизайн

Инжиниринг, Процесс/Производство

Инженерия, Другое

Общее корпоративное управление

Техническое обслуживание/Управление объектами

Производство

Маркетинг

Управление проектом

Покупка

Контроль/Гарантия качества

Исследования и разработки

Продажи

Техническая поддержка/услуги

Инженерная дисциплина
— Выберите — Аэрокосмическая АрхитектурнаяАвтомобильнаяБиомедицинскаяХимическаяГражданскаяКомпьютернаяЭлектроэнергетикаЭнергетика и устойчивостьОкружающая средаГеологическаяHVACRЗдоровье и безопасностьПромышленнаяПроизводствоМорскиематериалыМеханическаяМехатроникаНанотехнологииЯдерная нефтьФотоника или оптическаяробототехникаПрограммное обеспечениеСистемы

Промышленность
— Выберите — Аэрокосмическая промышленность и оборона Сельское/лесное хозяйство Автомобильная биотехнология/фармацевтика Строительная и строительная химия, пластмассы и резина Связь — Передача данных/телекоммуникации/беспроводная связь/Сетевые компьютеры, системы и периферийные устройства Потребительские товары/электроника Образование Инжиниринг/технический дизайн Услуги Металлургия Продукты питания и напитки Общее производство Государственное управление ОВКВ, противопожарная защита, безопасность Промышленное оборудование/инструменты и оборудование Контрольно-измерительные приборы Медицинское оборудование/инструменты Нефть и газ Упаковочное оборудование Бумага, полиграфия и текстиль Полупроводники и электронные компоненты Транспорт Коммунальные услуги/энергетика

Выберите бесплатные информационные бюллетени

Информационный бюллетень по спецификациям и технологиям

Инжиниринг в движении: видеоинформационный бюллетень

Механическая обработка и металлообработка

Промышленный Интернет вещей

Информационные бюллетени отрасли

5G и цифровые сети

Акустика и аудиотехника

Аэрокосмические технологии

Альтернативная и возобновляемая энергия

Технология бытовой техники

Автомобильные технологии

Карьера и образование

Химическое производство

Покрытия и обработка поверхностей

Компоненты для ВЧ и СВЧ

Подключенная электроника

Строительное оборудование

Ежедневный дайджест

Получение данных

Технологии обороны и безопасности

Технологии отображения

Электрические компоненты

Электронные компоненты

Решения для электронного дизайна

Электронное испытательное оборудование

Электроника360

Экологические технологии

Завод Инжиниринг

Крепление, соединение и сборка

Контроль жидкости

Технология продуктов питания и напитков

ОВКВ

Гидравлика и пневматика

Промышленное ТОиР

Промышленное технологическое оборудование

Новаторы и создатели

Лабораторное оборудование

Свет и лазер

Технология производства

Погрузочно-разгрузочные работы и логистика

Материалы Решения

Механические компоненты

Механическая передача энергии

Военная и защищенная электроника

Компоненты управления движением

Двигатели и приводы

Нефтегазовые технологии

Полимерные и композитные материалы

Технология электросетей

Блоки питания и устройства

Технология процесса

Качество, испытания и измерения

Роботы и автоматизация

Научные инструменты

Производство полупроводников

Сенсорные технологии

Удары, вибрация и шум

Разработка программного обеспечения и программирование

Структурное и гражданское строительство

Транспортные технологии

Системы водоснабжения и водоотведения

Проводные и кабельные технологии

Беспроводная технология

Выберите оповещения о бесплатных продуктах

Режущие инструменты

Абразивы, шлифовка и отделка

Станки

Очистка и подготовка поверхности

Готово!

Политика конфиденциальности

Это неловко.

..

При обработке формы произошла ошибка. Пожалуйста, повторите попытку через несколько минут.

Обрабатывающий стол — RimWorld Wiki

Из RimWorld Wiki

Перейти к навигацииПерейти к поиску0020 — это производственный стол промышленного уровня, который ремесленники будут использовать для производства ряда предметов, а также для разборки механоидов. Как и большинство производственных станков, обрабатывающий стол должен быть настроен с одной или несколькими банкнотами, прежде чем колонист-крафтер начнет работу.
Он имеет значение чистоты -2.

Приобретение

Обрабатывающий стол может быть построен после завершения исследовательского проекта «Обработка». Для них требуется 150 единиц стали, 5 компонентов, 3000 тиков ( 50 секунд ) работы и умение Строительство 4.

Резюме

Когда он включен, он излучает свет в радиусе 5 клеток, при этом ближайшие 2,658 клеток имеют уровень освещенности выше 50% и считаются освещенными. Поскольку обрабатывающий стол можно использовать только при включенном питании, и он излучает свет при включенном питании, это означает, что нет необходимости в дополнительных источниках света, чтобы предотвратить снижение скорости работы для оператора. Света, излучаемого самим столом, достаточно.

На обрабатывающем столе можно изготовить следующие предметы.

Измельчение механоидов

Счет «Измельчение механоидов» выполняется, когда колонист приносит сюда труп механоидов для преобразования в пригодные для использования материалы. Для этого требуется 300 тиков ( 5 секунд ) работы, измененной скоростью измельчения механоидов пешки, выполняющей измельчение, и производит некоторое количество стали и пластали в зависимости от конкретного типа измельчаемых частей, их недостающих частей тела и эффективности измельчения механоидов измельчителя. Базовое значение составляет 30 единиц стали + 10 единиц пластали для многоножек и термитов и 15 единиц стали для копейщиков, пикинеров и кос.

Архитектор

Производство
Неолит

Художественный верстак • Пивоварня • Место мясника • Стол мясника • Место крафта • Топливная печь • Бочка для брожения • Простой исследовательский верстак

Средневековье

Топливная кузница • Ручная верстак • Стол каменотеса

Промышленный

Завод по очистке биотоплива • Глубокая буровая установка • Лекарственная лаборатория • Электрокрематорий • Электроплавильная печь • Электрокузница • Электроплита • Электрический верстак • Производственный стол • Высокотехнологичный исследовательский стенд • Гидропонный бассейн • Рабочий стол • Дозатор питательной пасты (Хоппер)

Стол для швейной машины — 8 Продается на 1stDibs

Diamond Baratta

Sewing Desk

Антик -Фабрика Таблица

Живая консоль Table

Чугунные ножки на стола

Античный шкаф для швейного шкафа

Винтажный зал Таблица

.

Сортировать по

РекомендуемыеНовыеРелевантностьЦена: Высокая-НизкаяЦена: Низкая-ВысокаяПопулярные

Испанская швейная машина 1940-х годов Iron Foot

Расположен в Малаге, ES

Испанская швейная машина 1940-х годов, железная лапка.

Категория

Конец 20 -го века испанские таблицы

Материалы

Железо

1940S Испанский швейная машина Железная нога

H 28,35 дюйма. Машина

Расположена в Праге, Чехия

Стол от швейной машины
новый письменный стол из елового дерева
из чугуна

Категория

Старинные европейские промышленные и рабочие столы 1950-х годов

Материалы

Железо

Винтажный промышленный боковой или рабочий стол от швейной машины

В 30,71 дюйма Ш 43,31 дюйма Г 14,18 дюйма

Консоль или боковой стол Буковая столешница и швейная машинка 9002 Расположен в Лабрите, Ландес

Буковая столешница и держатель для швейной машины (около 1920 г. ) Monogram HH.
Начало 20 века, Франция
Механизм зафиксирован
Хорошая патина
Твердый и звук

Перевозки:
50/110/65 см 45 кг.

Категория

Винтажные французские таблицы 1920S

Материалы

Кованое железо

Консоль или боковая стола в верхней части бич и швейная машина, французский

H 25,6 дюйма W 43.12 дюйма D 19.69 дюйм

9 0002 9000 2

9. Консоль. Консоль. или Мраморная столешница приставного столика и держатель для швейной машины, французский язык, около 1920 г.

Находится в Лабрите, Ланды

Мраморная столешница и держатель для швейной машины, около 1920 г.
Начало 20 века, Франция
Мраморная столешница была добавлена ​​около 1960
Хорошая патина
Твердый и звук

Перевозки:
P 47/L 69/H 76 см…

Категория

Французские боковые столики 1920-х годов

Материалы

Мрамор, кованое железо

Мраморная столешница консоли или бокового столика и держатель для швейной машины, французский, около 1920

В 29,93 дюйма Ш 27,17 дюйма Г 18,51 дюйма

Чугунное основание швейной машины William Herrick Рабочий стол Консоль Стол Live Edge Top

Расположен в Филадельфии, Пенсильвания

Старинный стол-консоль для швейной машины в викторианском стиле с деревянной столешницей с живым краем, подписанный Уильямом Ф. Херриком. …

Категория

Североамериканские викторианские консольные столы начала 20-го века

Материалы

Железо

William Herrick Чугунное основание для швейной машины Стол Консольный стол Live Edge Top

H 3002 Ш. 40 дюймов. Г. 25 дюймов.0003

Находится в Ванкувере, Британская Колумбия.

Недооцененная, но исключительно изготовленная антикварная швейная машина New Williams Company с кожаным ремнем и рабочим механизмом. Внутри находятся коробки для катушек и оригинальные стр…

Категория

Антикварные промышленные и рабочие столы канадского искусства и ремесел начала 1900-х годов

Материалы

Металл

Старинный новый Williams Arts & Crafts Кожаная педаль Швейная машина Cum Table

В 28 дюймов Ш 22 дюйма Г 19 дюймов

Старинная швейная машина Singer Чугунное основание викторианской эпохи Кленовая консоль Столешница

By Singer

Расположен в Филадельфии, Пенсильвания столешница из кленового консольного стола. Особенности изделия: чугунное основание для швейной машинки Singer, деревянная столешница с фартуком, очень красивый антикварный…

Категория

Североамериканские викторианские консольные столы начала 20-го века

Материалы

Железо

Старинная швейная машина Singer Чугун Основание викторианской эпохи Клен Консоль Столешница

В 32,5 дюйма Ш 36 дюймов Г 18 дюймов

Расположен в Праге, Чехия

— швейная машина работает
— деревянные детали были тщательно отреставрированы
— можно использовать только как стол.

Категория

Винтажные датские письменные столы середины века 1960-х годов

Материалы

Тик, дерево

Швейный стол из тикового дерева 1960-х годов или стол со встроенной швейной машиной, Дания

В 29,93 дюйма Ш 17,72 дюйма Г 34,65 дюйма со швейной машиной, швейной машиной

3 9 1908 Фабрика Wittenberge в Германии

By Singer

Расположен в Zohor, SK

Красивый швейный стол с оригинальной машиной внутри от компании Singer. Оригинальный металлический каркас основания и всех деревянных деталей. Некоторый износ виден на деревянных деталях и ящиках. …

Категория

Немецкое искусство и ремесла начала 20-го века Промышленные и рабочие столы

Материалы

Металл

Швейный стол Rare Singer с машиной, 1908 г. Фабрика Виттенберге, Германия 18,51 дюйма

Подставка под старинную швейную машину Приставной столик

Находится в Балтиморе, штат Мэриленд

Швейная машина Sears «Franklin» примерно 1910 года выпуска когда-то стояла на этом красивом основании педали. Мы взяли мелиорированную сосну примерно того же возраста и объединили их, чтобы создать эту индустрию…

Категория

Американские промышленные и рабочие столы начала 20-го века

Материалы

Железо

Старинный боковой столик для швейной машины Стол для педалей Hall Industrial

By Singer

Расположен в STOKE ON TRENT, Великобритания

Оригинальная подставка для педалей Singer с верхом из мелиорированного дерева.

Качественная металлическая подставка 19 века.30 с. Сделано компанией Singer Manufacturing Company, в городе Килбоуи…

Категория

Винтажные шотландские столики в стиле ар-деко 1930-х годов

Материалы

Металл

Винтажный столик Singer для швейных машин

Ш 25,6 дюйма Г 13,78 дюйма

Старинная педаль для швейной машины Singer Чугунные ножки стола в викторианском стиле

By Singer

Расположен в Филадельфии, Пенсильвания

Старинная педаль для швейной машины Singer чугунные ножки стола в викторианском стиле. Изделие имеет рабочую педаль и руль, чугунную конструкцию, очень красивый антикварный предмет, качественный американский…

Категория

начала 20 -го века Североамериканские викторианские столы

Материалы

Железное

Античная певца швейная машина с лишней ливатовой базой.

SINGER Task Lights

By Singer Sewing Machine Co.

Расположен в Лос-Анджелесе, Калифорния

Singer швейный стол [рабочий] светильник с оригинальными линзами, за лампу: 1100,00, набор из трех: 3000,00

Категория

Винтажные американские настольные лампы 1930 -х годов

Материалы

Железное, металл

Певица Lights

H 21,5 дюйма. Co.

Находится в Лос-Анджелесе, Калифорния

Замечательные швейные рабочие фонари с оригинальными линзами и нестандартными основаниями для настольных ламп, которые можно попеременно прикручивать к столу или стене, маркировка

Категория

Винтаж 1930S Американские настольные лампы

Материалы

Железо, металл

Задача певца. Расположен в Сагапонаке, штат Нью-Йорк.

Элегантная настольная или настольная лампа с тонким стальным стержнем, поднимающимся из утяжеленного основания, с полностью регулируемым вторичным кронштейном, поддерживающим бакелитовый абажур.

Категория

Американские промышленные настольные лампы начала 20-го века

Материалы

Сталь

Лампа задача от певца

H 12 дюймов.

Элегантная настольная или настольная лампа с тонким стальным стержнем, поднимающимся из утяжеленного основания, с полностью регулируемым вторичным кронштейном, поддерживающим бакелитовый абажур.

Категория

Винтажные американские промышленные настольные лампы 1930-х годов

Материалы

Стальная

Настольная лампа от певца

H 12 дюймов. в Дейтоне, штат Огайо,

Старинная швейная машина Singer Red Eye 1919 года с педалью и корпусом / шкафом / рабочим столом из чугуна и дерева, модель 66, серийный номер G6611194.

Размеры: корпус 36″ x 17″ x 30,5″ H, машина 16,5. ..

Категория

Винтаж 1910S Викторианские боковые столы

Материалы

Железное

Античный 1919 Певица красных глаз чугун модель швейной машины 66 и шкаф

ч 30,5 дюйма. Викторианская подставка для швейной машины с деревянной верхней консолью Небольшой стол

Расположен в Филадельфии, Пенсильвания

Старинная чугунная викторианская подставка для швейной машины с деревянной верхней консолью. Изделие имеет богато украшенную викторианскую чугунную основу для швейной машины с старинным деревянным верхом,…

Категория

Североамериканские консольные столы викторианской эпохи начала 20-го века

Материалы

Железо

Чугунное основание швейной машины Naumann викторианской эпохи с деревянным верхом Небольшой стол

В.

Старинная редкая настольная швейная машина с эбеновым покрытием и позолотой, около 1850 г. лиственное украшение, около 1850 г.

Размеры: 8,25 «В x 90,5″ Ш x 4,5» Г.

Категория

Антикварные североамериканские исторические реликвии середины XIX века

Материалы

Металл

Антикварная редкая форма, ранняя настольная швейная машина с эбонитовым покрытием и позолотой, около 1803 90 9050 1850

Материалы

8,25 дюйма Ш 9,5 дюйма Г 4,5 дюйма

Стол для швейной машины

Расположен в Балтиморе, штат Мэриленд

Прекрасная чугунная швейная машина в стиле модерн с полностью работающей педалью и верхом из восстановленной сосны.

Категория

Столики американского искусства в начале 20 -го века

Материалы

Железное

Столога швейной машины

H 29 дюйма W 36 дюймов. Co.

Расположен в Сагапонаке, штат Нью-Йорк.

Мастерски изготовленная регулируемая настольная лампа из патинированной стали с двумя независимо вращающимися прожекторными головками со стержнем на двух точках поворота, поднимающимся из ступенчатого стального основания.

Категория

Винтажные американские промышленные настольные лампы 1930 -х годов

Материалы

Сталь

Артикуляция настольной лампы

H 24 дюйма W 16 дюйма D 6 DI. Co.

Расположен в Бруклине, штат Нью-Йорк.

Singer Sewing Machine Co. настольная лампа.
Изготовлен из стали и бакелита. Регулируемый по высоте.
В комплекте со стеклянной линзой, закрывающей лампочку.
Очень хорошо сохранившаяся этикетка «Зингер» из золо…

Категория

Винтажные американские промышленные настольные лампы 1930-х годов

Материалы

Сталь

Певица стола Лампа

H 24 дюйма.

By Singer, Gio Ponti

Расположен в Ачи-Кастелло, IT

Консоль из дуба с железным каркасом и латунными ножками, первоначально использовавшаяся для швейной машины Singer. Он разработан Джо Понти в сотрудничестве с итальянским производителем….

Категория

Середина 20-го века итальянские современные консольные столы в середине века

Материалы

Латунь, Железное

1960s Середина века Современный Giò Ponti для консоли певца для швейной машины

H 32.68 in. D 16,54 дюйма

Ленточный бакелитовый регулируемый настольный вентилятор Singer c. 1930

By Singer Sewing Machine Co., W. O. Langille

Расположенный в Камдене, штат Мэн

Модель 6-1 Ribbonaire Singer Fan с регулируемым корпусом из бакелита оснащена шелковыми лентами для лезвий и трехскоростным двигателем. оригинальное состояние.
Руководство по эксплуатации. ..

Категория

Винтаж 1930-х годов Американский ар-деко Настольные принадлежности

Материалы

Бакелит

Ленточный бакелит Singer Регулируемый настольный вентилятор c. 1930

В 11 дюймов Ш 4,5 дюймов Г 7 дюймов

Стол для швейной машины

Находится в Сан-Франциско, Калифорния

Миниатюрный прозрачный столик со стеклянной столешницей и красивой переделанной стальной х-образной рамой.

Категория

Американские столики 20th Century

Материалы

Стекло

Стол для швейной машины

В 21 дюйм Ш 28,5 дюймов Г 20 дюймов боковые столики
С красивой стальной х-образной рамой

Категория

Американские журнальные и коктейльные столики 1930-х годов

Пара столиков для швейных машин

В 21 дюйм Ш 28,5 дюймов Г 20 дюймов

Викторианская лампа для швейной машины Diamond & Baratta

By Diamond & Baratta

Расположена в Нью-Йорке, штат Нью-Йорк

Преобразование лампы для швейной машины Bradbury & Co. Индивидуальный розовый оттенок в мелкую клетку.
Квинтэссенция дизайна «Diamond Baratta»!

Категория

Викторианские настольные лампы начала 20 века

Викторианская лампа для швейной машины Diamond & Baratta

В 26 дюймов Ш 19D 11 дюймов

Промышленный обеденный стол Singer Cast Iron and Beechwood

By Singer Sewing Machine Co.

Расположен в Roubaix, FR

Текстильная фабрика Singer на чугунной основе швейной машины, около 1900 года, со старой столешницей из бука.

Категория

Старинные французские промышленные и рабочие столы начала 1900-х годов

Материалы

Железо

Промышленный обеденный стол Singer из чугуна и бука

В 29,93 дюйма Ш 118,12 дюйма Г 36,23 дюйма

Винтажная швейная машина Singer — рабочий стол

Расположена в Орландо, Флорида

Красивый винтажный рабочий стол для швейной машины Singer. Сделано в Марокко, размеры примерно 29 дюймов в высоту, 34,5 дюймов в ширину и 16,5 дюймов в глубину. Это будет экзотический и уникальный …

Категория

Винтажные марокканские столики 1970-х годов

Материалы

Дерево

Винтажная швейная машина Singer — рабочий стол

В 29 дюймов Ш 34,5 дюймов Г 16,5 дюймов

Чугунный стол Singer со столешницей из вторичного алюминия, около 1920 г.

Производитель Singer Sewing Machine Co. Верх из бывшей электротехнической мастерской в ​​Северном Уэльсе, эта старинная чугунная швейная машинка Singer со встроенными колесиками, рабочими качающимися…0003

Материалы

Алюминий, Железный

Стол чугуна с восстановленной алюминиевой топом, около 1920

H 29,93 дюйма W 33.08 дюйма D 22,05 дюйма

Aluminum Coffee Table

.

Расположен в Нью-Йорке, штат Нью-Йорк

Журнальный столик со стеклянной столешницей и алюминиевым основанием

Категория

Американские кофейные и коктейльные столики

Материалы

Алюминий

Алюминиевый журнальный столик

H 15 дюймов. Dm 28 дюймов.

Будьте в курсе новых поступлений

Сохраните «Стол для швейных машин», и мы сообщим вам, когда появятся новые объявления в этой категории.

Стол для швейной машины для продажи на 1stDibs

На 1stDibs есть множество версий идеального стола для швейной машины для вашего дома. Каждый столик для швейной машины, выставленный на продажу, был изготовлен с особой тщательностью, часто с использованием металла, железа и дерева. Вы долго искали идеальный столик для швейной машины — у нас есть версии, датированные 19 веком.го века наряду с теми, которые были произведены совсем недавно, в 20 веке. Когда вы ищете подходящий стол для швейной машины, значительный интерес представляют те, которые разработаны в стилях Industrial, Victorian и Art Deco. Зингер и У. О. Лангилле изготовили как минимум по одному красивому столу для швейной машины, который заслуживает внимания.

Сколько стоит стол для швейной машины?

Стол для швейной машины может различаться по цене в зависимости от различных характеристик — средняя цена продажи 1stDibs составляет 9 долларов США.50, в то время как самая низкая цена продается за 275 долларов, а самая высокая может стоить до 5650 долларов.

Вопросы о таблице швейной машины

Подробнее о том, как просмотреть

Античная мебель для кленового дерева

СУЩЕСТВО

Черный железный французский консольный стол

Античный стол Канада

Scottish Hall Table

ВИНТАЖЕ Стол

Стол Singer Vintage

Старинный стол-консоль

Чугунный держатель

Подержанные литые ножки

Старинный стол-консоль

Консоли из кованого железа с мраморной столешницей

Просмотреть все популярные поисковые запросы мебели

Steel Machine Table Интернет-магазин — Maxima

4,3 /5

Прочтите все о Стальной станочный стол
здесь

Организуйте свою кухню более эффективно с помощью этих элегантных рабочих столов и оснований из нержавеющей стали от Maxima. Таким образом, вы можете полностью использовать каждый сантиметр своего рабочего пространства и с легкостью перемещать кухонное оборудование туда, где оно необходимо. Они незаменимы на любой кухне!

Фильтр

Просмотр как

Сетка

Список

2 шт.

Сортировать по

Самые продаваемые
Цена: от низкой до высокой
Цена: от высокой к низкой
Установить нисходящее направление

Показывать

12
24
36

на страницу

Организуйте свою кухню более эффективно с помощью этих элегантных рабочих столов и оснований из нержавеющей стали от Maxima. Таким образом, вы можете полностью использовать каждый сантиметр своего рабочего пространства и с легкостью перемещать кухонное оборудование туда, где оно необходимо. Они незаменимы на любой кухне!

Где можно использовать стальной станочный стол Maxima?

На любой профессиональной кухне общественного питания вы столкнетесь с большим разнообразием бытовой техники, кухонных принадлежностей и инструментов для обработки пищевых продуктов. Однако не все машины поставляются с подставкой, которая может значительно облегчить вам жизнь. Благодаря стальному машинному столу Maxima вы можете безопасно размещать свои приборы на высоте, обеспечивающей более легкий доступ, а также перемещать их для очистки или даже хранения, когда они не нужны. Это чрезвычайно полезно на любой коммерческой кухне, где пространство ограничено, и вам иногда требуется немного гибкости в планировке кухни.

Каковы основные характеристики стального станочного стола Maxima?

Поскольку все наши рабочие столы и основания изготовлены из нержавеющей стали, вы можете быть уверены, что у вас всегда будет прочное и долговечное основание, поддерживающее вашу технику. Гладкая поверхность нержавеющей стали также имеет то преимущество, что ее очень легко поддерживать в чистоте и гигиеничности.

Все станочные столы из нержавеющей стали имеют следующие особенности:

• открытая спинка
• четыре поворотных колеса
• грузоподъемность 120 кг
• функция торможения на двух колесах
• ширина и высота 60 х 70см
• три слоя для кастрюль и кухонных принадлежностей

Какие еще типы рабочих столов предлагает Maxima для предприятий общественного питания?

Максима имеет очень экономичный
столы из нержавеющей стали
доступны во всех размерах для индустрии гостеприимства. Таким образом, в ассортименте всегда есть размер, который подойдет для вашей кухни, потому что ни одна кухня не похожа на другую, и каждая потребность уникальна.

Вы ищете рабочий стол для того уголка кухни, где у вас осталось всего полметра свободного места? Или у вас есть место, чтобы создать как можно больше рабочей поверхности? К счастью, есть большой выбор различной длины и ширины. Вы всегда можете найти максимально возможную рабочую поверхность, не жертвуя при этом пространством для ходьбы на кухне.

Если вы используете рабочий стол для приготовления пищи, есть также рабочие столы из нержавеющей стали с защитой от брызг. Этот небольшой приподнятый край удерживает пищевые отходы на вашем столе и в окружающей рабочей зоне в чистоте. Кроме того, есть также нержавеющая сталь
столы для посудомоечных машин
столы, которые незаменимы, если вы хотите оптимально использовать профессиональную посудомоечную машину. Эти столы используются для размещения корзин с грязной посудой или для слива вымытой посуды. Всегда удобно иметь раковину рядом с
посудомоечная машина
. Таким образом, у вас есть практичная и полезная рабочая станция для отделения чистой посуды от грязной.

Многие рабочие столы Maxima оснащены нижней полкой. Рабочий стол с нижней полкой действительно помогает содержать кухонную утварь в чистоте и порядке. Это позволяет держать рабочую поверхность открытой для приготовления пищи или более удобной очистки рабочей поверхности.

Поскольку рабочий стол используется для большого количества подготовительных работ, рекомендуется добавить и заказать колеса для рабочего стола. Это поможет вам сэкономить много ходьбы и подъема, когда вам нужно перемещать пластины. Наконец, приятно знать, что каждый рабочий стол регулируется по высоте в соответствии с вашими конкретными требованиями.

Стальной станочный стол распродажа · Лучшая покупка Стальные станочные столы · Бесплатная доставка · Низкие цены · Быстрая доставка · 100-дневная гарантия возврата · С 1974 г.

В магазине
Варианты покупок

Назад

Фильтр внутри

Стальной станочный стол

Онлайн-чат доступен

Магазин будет работать некорректно, если файлы cookie отключены.

Столы для механической обработки | Мобильные рабочие столы | Магазин металлических шкафов

Главная » Категории »  Рабочие столы и столы. .. »  Рабочие столы… »  Машины, рабочие и цеховые столы

21 Предметы42 Предметы63 Предметы84 Предметы105 ПредметыИмя (A — Z)Имя (Z — A)Цена (Низкая — Высокая)Цена (Высокая — Низкая)

48-дюймовая широкая мобильная настольная тумба с выдвижным ящиком повышенной прочности

Доступны 4 модели
МБ-2448-ХДФЛ
24″Ш x 48″Г x 41″В
MJ-2448-HDFL
24″Ш x 48″Г x 41″В
MH-2448-HDFL
24″Ш x 48″Г x 41″В
ММ-2448-HDFL
24″Ш x 48″Г x 41″В

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

48-дюймовая широкая мобильная настольная тумба с прочным ящиком и запирающимися дверцами

Доступны 4 модели
МБ-2Д-2448-ХДФЛ
24″Ш x 48″Г x 41″В
MJ-2D-2448-HDFL
24″Ш x 48″Г x 41″В
MH-2D-2448-HDFL
24″Ш x 48″Г x 41″В
ММ-2D-2448-HDFL
24″Ш x 48″Г x 41″В

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

48-дюймовый широкий мобильный скамья-тумба с запирающимися дверцами

Доступны 4 модели
МБ-2Д-2448-ФЗ
24″Ш x 48″Г x 41″В
MJ-2D-2448-F
Д24″Ш x 48″Г x 41″В
MH-2D-2448-FL
24″Ш x 48″Г x 41″В
ММ-2D-2448-FL
24″Ш x 48″Г x 41″В

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

Передвижной станочный стол калибра 7 (вместимость 3600 фунтов), глубина 22 дюйма

Доступны 2 модели
MTh3230-6PHBK30
22″Д x 30″Ш x 30″В
MTh3230-6PHBK36
22″Д x 30″Ш x 36″В

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

Передвижной станочный стол калибра 7 (вместимость 3600 фунтов), глубина 28 дюймов

Доступны 2 модели
MTh3830-6PHBK30
28″Д x 30″Ш x 30″В
MTh3830-6PHBK36
28″Д x 30″Ш x 36″В

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

Передвижной станочный стол калибра 7 (вместимость 3600 фунтов), глубина 30 дюймов

Доступны 4 модели
MTh4036-6PHBK30
30″Д x 36″Ш x 30″В
MTh4036-6PHBK36
30″Д x 36″Ш x 36″В
MTh4048-6PHBK30
30″Д x 48″Ш x 30″В
MTh4048-6PHBK36
30″Д x 48″Ш x 36″В

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

Регулируемый по высоте стол для тяжелых условий эксплуатации

Доступно 6 моделей
MTh2-1630-AH
30″Ш x 16″Г x 30-37″В
MTh2-2230-AH
30″Ш x 22″Г x 30-37″В
MTh2-2830-AH
30″Ш x 28″Г x 30-37″В
MTh2-3036-AH
30″ Ш x 36″ Г x 30-37″ В
MTh2-3048-AH
30″Ш x 48″Г x 30-37″В
MTh2-3060-AH
30″ Ш x 60″ Г x 30-37″ В

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

Магазинный стол с регулируемой высотой, 10 000 фунтов. Вместимость

Доступны 4 модели
T3024-AL
30″Ш x 24″Г x 30-40″В
T4830-AL
48″Ш x 30″Г x 30-40″В
T6036-AL-
60″Ш x 36″Г x 30-40″В
T7236-AL
72″Ш x 36″Г x 30-40″В

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

Регулируемые станочные столы, 24 дюйма D (вместимость 1500 фунтов)

Доступны 2 модели
1500 фунтов. Емкость
MTA182424-1,5K295
18-1/8’Ш x 24-1/8’Г x 18-1/8 — 24-1/8’В
MTA182436-1,5K295
18-1/8’Ш x 24-1/8’D x 30-1/8 — 36-1/8’H

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

Регулируемые станочные столы, 30 дюймов D (вместимость 1500 фунтов)

Доступны 2 модели
1500 фунтов. Емкость
MTA243024-1.5K295
24-1/8’Ш x 30-1/8’Г x 18-1/8 — 24-1/8’В
MTA243036-1. 5K295
24-1/8’Ш x 30-1/8′ Г x 30-1/8 — 36-1/8’В

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

Регулируемые станочные столы, 36 дюймов (вместимость 1500 фунтов)

Доступны 2 модели
1500 фунтов. Емкость
MTA243624-1,5K295
24-1/8’Ш x 36-1/8’Г x 18-1/8 — 24-1/8’В
MTA243636-1,5K295
24-1/8’Ш x 36-1/8’D x 30-1/8 — 36-1/8’H

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

Регулируемые станочные столы, 48 дюймов D (вместимость 1500 фунтов)

Доступны 2 модели
1500 фунтов. Емкость
MTA244824-1,5K295
24-1/8’Ш x 48-1/8’Г x 18-1/8 — 24-1/8’В
MTA244836-1,5K295
24-1/8’Ш x 48-1/8’D x 30-1/8 — 36-1/8’H

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

Регулируемые столы для мобильных машин, 24 дюйма D (вместимость 1000 фунтов)

Доступны 2 модели
1000 фунтов. Емкость
MTMA182428-1K23PO95
18-1/8’Ш x 24-1/8’Г x 21-13/16 — 27-13/16’В
MTMA182440-1K23PO95
18-1/8’Ш x 24- 1/8’D x 33-13/16 — 39-13/16’H

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

Регулируемые столы для мобильных машин, 30 дюймов D (вместимость 1000 фунтов)

Доступны 2 модели
1000 фунтов. Емкость
MTMA243028-1K23PO95
24-1/8’Ш x 30-1/8’Г x 21-13/16 — 27-13/16’В
MTMA243040-1K23PO95
24-1/8’Ш x 30- 1/8’D x 33-13/16 — 39-13/16’H

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

Регулируемые столы для мобильных машин, 36 дюймов (вместимость 1000 фунтов)

Доступны 2 модели
1000 фунтов. Емкость
MTMA243628-1K23PO95
24-1/8’Ш x 36-1/8’Г x 21-13/16 — 27-13/16’В
MTMA243640-1K23PO95
24-1/8’Ш x 36-1/8′ Г x 33-13/16 — 39-13/16’В

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

Регулируемые столы для мобильных машин, 48 дюймов D (вместимость 1000 фунтов)

Доступны 2 модели
1000 фунтов. Вместимость
MTMA244828-1K23PO95
24-1/8’Ш x 48-1/8’Г x 21-13/16 — 27-13/16’В
MTMA244840-1K23PO95
24-1/8’Ш x 48-1/8’Г x 33-13/16 — 39-13/16’В

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

Стол Butcher Block Top с выравнивателями ног

Доступны 4 модели
WT-2424-LL
24″Ш x 24″Г x 32′-35″В
WT-2436-LL
36″Ш x 24″Г x 32′-35″В
WT-2448-LL
48″ Ш x 24″ Г x 32′-35″ В
WT-3060-LL
60″Ш x 30″Г x 32′-35″В

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

Стол Butcher Block Top с выравнивателями ног и нижней полкой

Доступны 4 модели
WTS-2424-LL
24″Ш x 24″Г x 32′-35″В
WTS-2436-LL
36″Ш x 24″Г x 32′-35″В
WTS-2448-LL
48″ Ш x 24″ Г x 32′-35″ В
ВТС-3060-ЛЛ
60″Ш x 30″Г x 32-35″В

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

Стол мясника с поворотными роликами

Доступны 4 модели
WT-2424-3R
24″Ш x 24″Г x 35″В
WT-2436-3R
24″Ш x 36″Г x 35″В
WT-2448-3R
24″Ш x 48″Г x 35″В
WT-3060-3R
30″Ш x 60″Г x 35″В

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

Верхний стол мясного блока с поворотными роликами и нижней полкой (вместимость 1000 фунтов)

Доступны 4 модели
WTS-2424-3R
24″Ш x 24″Г x 35″В
WTS-2436-3R
36″ Ш x 24″ Г x 35″ В
WTS-2448-3R
48″ Ш x 24″ Г x 35″ В
WTS-3060-3R
60″Ш x 30″Г x 35″В

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

Рабочий стол высотой прилавка с верхней частью мясного блока

Доступно 5 моделей
WT1-2448-LL-42
24″Ш x 48″Г x 42′-45″В
WT1-3048-LL-42
30″Ш x 48″Г x 42′-45″В
WT1-3060-LL-42
30″Ш x 60″Г x 42′-45″В
WT1-3072-LL-42
30″Ш x 72″Г x 42′-45″В
WT1-3672-LL-42
36″ Ш x 72″ Г x 42′-45″ В

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

48-дюймовая широкая передвижная настольная тумба с усиленным ящиком

1186,00 долларов США

Доступны 4 модели
МБ-2448-HDFL
24″Ш x 48″Г x 41″В
MJ-2448-HDFL
24″Ш x 48″Г x 41″В
MH-2448-HDFL
24″Ш x 48″Г x 41″В
ММ-2448-HDFL
24″Ш x 48″Г x 41″В

Рассказать другу

Сохранить список желаний

Подробности

48-дюймовая широкая мобильная настольная тумба с выдвижным ящиком повышенной прочности

Доступны 4 модели
МБ-2448-HDFL
24″Ш x 48″Г x 41″В
MJ-2448-HDFL
24″Ш x 48″Г x 41″В
MH-2448-HDFL
24″Ш x 48″Г x 41″В
ММ-2448-HDFL
24″Ш x 48″Г x 41″В

Пожалуйста, нажмите на изображение выше, чтобы узнать подробности и заказать

21 Товар42 Товар63 Товар84 Товар105 ТоварНазвание (A — Z)Название (Z — A)Цена (низкая — высокая)Цена (высокая — низкая)

Столы для швейных машин и сервоприводы

Найдите подходящие столешницы, подставки и сервоприводы двигатели для швейной машины. Столы могут быть изготовлены по индивидуальному заказу.

Серводвигатели2

Благодаря своей скорости, низкому уровню шума и высокой энергоэффективности серводвигатели являются лучшим выбором для швейных машин, поскольку они обеспечивают плавное, точное и надежное шитье.

Столы и подставки6

Компания Jacksew предлагает вам столы самого высокого качества в США по выгодным ценам! Купите наш столовый инвентарь или свяжитесь с нами для заказа индивидуального стола.

Настольные петли3

Петли для стола швейной машины удерживают головку швейной машины на столе и поглощают вибрации. Jacksew предлагает широкий выбор резиновых петель для большинства типов столов швейных машин.

Ремни1

Ремни для швейных машин бывают разных типов и размеров. Купите подходящий для вас ремень в Jacksew.

посмотреть как

Шоу
9 элементов на странице12 элементов на странице15 элементов на странице20 элементов на странице24 элемента на странице30 элементов на странице

Сортировать по
Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

• Быстрый просмотр

  Гнездо

  Клиновой ремень для промышленных швейных машин


  Сравнивать

  $14,00 — $16,00

  КЛИНОВОЙ РЕМЕНЬ ДЛЯ ПРОМЫШЛЕННЫХ ШВЕЙНЫХ МАШИН, СОВМЕСТИМЫЙ С МУФТОЙ СЦЕПЛЕНИЯ И СЕРВОМОТОРАМИ МАСЛО- И ТЕРМОСТОЙКИЙ, ВЫСОКАЯ ГИБКОСТЬ Для использования со всеми типами муфт и серводвигателей промышленных швейных машин. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАРУЖНАЯ ШИРИНА: ~ 1/2″ ВНУТРЕННЯЯ ШИРИНА: ~…

  Выберите параметры

• Быстрый просмотр

  Консью

  Consew Complete Table & Stand Combo для промышленных швейных машин


  Сравнивать

  $231,00

  Consew 19″ на 7″ открывающийся стол и подставка для промышленных швейных машин — укажите модель вашей машины , ремень или петли. Эти…

  Выберите параметры

• Быстрый просмотр

  Вальсью

  Мотор 3/4 сервопривода швейной машины Валсев безщеточный промышленный — 1ХП 110В


  (1)

  Сравнивать

  $189,00 — $199,00

  ЭНЕРГОСБЕРЕГАЮЩИЙ СЕРВОМОТОР VALSEW — СЕРВОМОТОР 3/4 И 1 л. с., 110 В — V750W/V550W • Нет шума, когда машина не работает • Нет вибрации, когда машина не работает • Потребляет минимальное количество электроэнергии, когда машина работает не работает • НЕ…

  Выберите параметры

• Быстрый просмотр

  Консью

  Столешница Consew для промышленной швейной машины


  Сравнивать

  $168,00

  Настольная столешница Consew для любой промышленной швейной машины с коротким рукавом (рука 14 дюймов и ниже) — перед заказом укажите модель своей машины. ..

  Выберите параметры

• Быстрый просмотр

• Распроданный

  Быстрый просмотр

  Вальсью

  Комплектный стол и Т-образная подставка для промышленной швейной машины челночного стежка


  Сравнивать

  189,99 долларов США

  Valsew 19″ на 7″ открывающийся стол с Т-образными ножками для промышленных швейных машин челночного стежка Consew 206, 255 и Juki DDL8700, 5550, DU1118. ремень или петли. Эти предметы…

  Распроданный

• Быстрый просмотр

  Домкрат

  Регулируемая промышленная швейная машина K-Leg в сборе


  Сравнивать

  158,00 долларов США

  Регулируемые K-образные ножки (подставка K) Сборка рамы стола Этот элемент включает в себя металлическую раму ножек и подъемную педаль для прижимной лапки, столешница не входит в комплект. Добавьте к этой ножке столешницу, чтобы создать прочную швейную станцию ​​для вашего промышленного…

  Добавить в корзину

• Быстрый просмотр

  Гнездо

  Регулируемая сборка Т-образной ножки промышленной швейной машины


  Сравнивать

  $134,00

  Регулируемая Т-образная ножка (Т-образная или Г-образная подставка) Сборка рамы стола Этот элемент включает в себя металлическую раму ножек и подъемную педаль прижимной лапки, столешница не входит в комплект. Добавьте столешницу к этой ножке, чтобы создать прочную швейную станцию ​​для вашей…

  Добавить в корзину

• Быстрый просмотр

  Домкрат

  Сантиметровая лента на клейкой основе


  Сравнивать

  $26.00

  40-дюймовая измерительная лента на клейкой основе Особенности и преимущества 1. Считывание слева направо 2. Изготовлено из полиэфирного материала, долговечное использование 3. Минимальное растяжение и усадка 4. Четкие печатные метки, легко читаемые 5. Для использования на любом гладкая плоская или…

  Добавить в корзину

• Быстрый просмотр

  Консью

  Набор резиновых опор Consew для крепления к столу


  Сравнивать

  $28. 00

  Настольная петля Резиновая опора Шагающая опора Петля для крепления на столе Резиновая опора Шагающая опора 1 комплект 11886, 11885, 11887 Описание общей детали: Комплект для крепления головки стола (Резиновая опора угловой петли стола) Подходит для: Seiko,…

  Добавить в корзину

• Быстрый просмотр

  Домкрат

  Комбинированный стол и подставка Jacksew для промышленных швейных машин


  Сравнивать

  247,00 долларов США

  Стол и подставка Jacksew для промышленных швейных машин — укажите модель вашей машины
  Столешница изготовлена ​​в Америке из американского дерева и материалов высочайшего качества.
  *Доступно в версиях T-Stand и K-Stand.
  Эти стойки НЕ включают: капельницы…

  Выберите параметры

• Быстрый просмотр

  Гнездо

  Резиновые подушки для ног для промышленных стоек для швейных машин


  Сравнивать

  $28.00

  Набор из 4 нескользящих резиновых подушек для ножек для промышленных швейных машин Эти высококачественные подушки подходят к ножкам стойки швейного стола в стиле «K» (K-образные ножки). Эти дополнительные подушки предотвращают движение машин, защищают пол и снижают уровень шума из-за вибрации…

  Добавить в корзину

Сравнить0

Нужна помощь в выборе следующей швейной машины?

Компания Jacksew стремится помочь вам подобрать швейную машину, соответствующую вашему бюджету и швейным потребностям. Не стесняйтесь проверять наши статьи с советами по покупке швейной машины в разделе «Блог» ниже, или вы можете связаться с нами, и мы поможем вам с предложениями о том, в какую машину лучше всего инвестировать.

Кроме того, вы также можете проверить наши самые продаваемые швейные машины, чтобы узнать, какие машины используются чаще всего. Мы предоставляем вам комплексный способ сделать покупки с комфортом и найти подходящую машину для вашего проекта, используя подробные описания, спецификации, изображения и видео.

Читать далее

Отзывы клиентов

Consew®

Консью 29Ремонт и починка промышленной швейной машины с одной иглой и цилиндрическим рычагом BL со столом и серводвигателем

Настоятельно рекомендуется!

Опубликовано Карлом Б. 5 февраля 2021 г.

Они продали мне это по удивительной цене. У меня были проблемы с изучением того, как заставить машину работать, но они потратили час, помогая мне решить все проблемы! Настоятельно рекомендуется! Определенно буду покупать другую машину здесь снова.

Consew®

Consew 206RB-5 Сверхмощная одноигольная промышленная швейная машина для обивки шагающих лапок со столом и серводвигателем

Доставка прошла идеально.

Опубликовано Лиз Р. 23 октября 2021 г.

Заказала машинку мужу, ему очень нравится! Это наша вторая машина, которую я получил от Jacksew, и у нас нет к ним претензий! Очень честно и полезно! Будет делать покупки с ними снова!

Валсью®

Valsew V-4400 Промышленная швейная машина с одноигольной обивкой для ног с комбикормом и столом со столом и серводвигателем

Очень надежный!

Опубликовано Бобом С.
