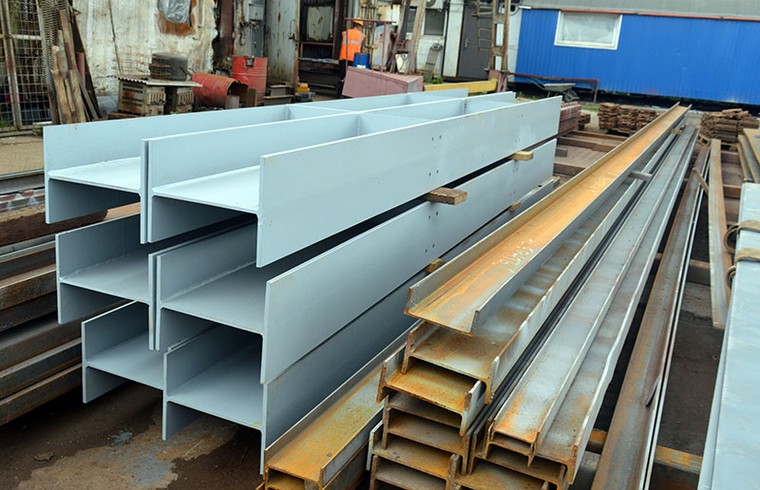

Сварная балка — это стальная конструкция, изготовленная из листовой стали при помощи сварки, которая по своим размерам и форме напоминает горячекатаную балку. Выбор такого сечения обусловлен тем, что двутавр в 2-4 раза прочнее и обеспечивает в 3-5 раз большую жесткость по сравнению с другими сечениями.
Сварные балки используют в качестве несущих конструкций при строительстве гражданских и промышленных зданий, мостов и других сооружений.
В соответствии с ГОСТ 26020-83, они бывают:
- нормальные (лит. «Б»),
- широкополочные (лит. «Ш»),
- колонные (лит. «К»).
СЗМК изготовит сварные балки любого размера — до 400 тонн в месяц, в частности:
Перфорированные
Позволяют уменьшить вес конструкции и снизить нагрузку на фундамент. В стенке таких балок делают «окна» — перфорации определенной формы: синусоидальной, круглой, трапециевидной или прямоугольной. Такая технология позволяет сэкономить 10-20% металла без какого-либо ущерба прочности — механические свойства несущей конструкции сохраняются.
Постоянного сечения
Обычная балка двутаврового сечения. Производится на автоматической линии с применением высокоточного импортного оборудования.
Переменного сечения
Верхний и нижний тавр не параллельны. Такая балка позволяет существенно сэкономить металл до 10-20% и снизить вес конструкции. Дело в том, что можно точно рассчитать, в каком месте пролета на конструкцию действует максимальная нагрузка — тут высоту стенки и делают максимальной.
А в местах, где нагрузка слабее, сечение можно уменьшить.
Работаем больше 15 лет. Используем только сертифицированную сталь. Раскрой и резка проводится на импортном оборудовании с ЧПУ, что позволяет добиться ювелирной точности.
Ваши преимущества:
- уменьшение веса конструкций на 10-20%;
- точное соответствие ГОСТ 26020-83 и требованиям проекта;
- европейское качество на немецком оборудовании;
- отгрузка в день изготовления;
- доставка на объект по всей РФ.
Сотрудничайте с лидерами:
- Наши менеджеры с удовольствием ответят на ваши вопросы по телефону: 8 (800) 550-04-52
- Или заполните форму ниже и узнайте больше об особых условиях сотрудничества.
Сварная балка
Сварная двутавровая балка – популярный и востребованный вид металлоизделий. Она применяется для сооружения объектов различного назначения, и, как правило, выполняет роль несущих элементов конструкции.
Балка также может быть использована в качестве вспомогательных и организационных составляющих на производстве и складе, но главную функциональную нагрузку она выполняет в строительной отрасли.
Сварная балка широко применяется при возведении различных промышленных объектов (корпусов производственных зданий и сооружений, ангаров, складских комплексов, построек и частей инфраструктуры и т.д.), мостов, переходов и других участков/зон дорожной системы. Она завоевала признание огромной аудитории строителей во всех регионах России, благодаря своим потребительским качествам:
Высота, толщина стенок и толщина полок сварной балки могут быть различными:
- надежность и долговечность,
- простота и удобство монтажа,
- возможность произвести сварную балку требуемой под технические условия проекта длины,
- возможность проектирования и строительства нестандартных архитектурных и функциональных решений в т.ч. ассиметричных форм, широких сводов, лестничных пролетов и т.
д., - уменьшение общей нагрузки проекта и несущих конструктивных элементов.
д.,
Все вместе позволяет считать сварную балку средством повышения рентабельности строящегося объекта.
Виды сварных металлических сварных балок зависят от диапазона характеристик. Так размеры высоты, толщины стенок и толщины полок формируют модельный ряд. Переменные показатели металлической сварной балки могут быть различными:
- высота от 200 мм до 1500мм.
- толщина стенки сварной балки от 6мм до 40мм.
- толщина полок сварной балки от 10мм до 60мм, при ширине до 800мм.
Для изготовления сварной балки используется сталь марки Ст3 (сп/пс, сп5) по ГОСТ 14637-89 и низколегированная сталь 09Г2С по ГОСТ 19281-89. Сварная двутавровая балка соответствует ТУ 5264-006-93646692-2015. Производство осуществляется на автоматизированном оборудовании и сопровождается трехуровневым контролем качества (контроль исходного сырья, контроль процесса производства, итоговый выходной контроль).
Самые популярные виды продукции есть в наличие на складе. Поддерживаемый неснижаемый остаток позволяет свободно купить сварную балку. Производство балки других размеров осуществляется под заказ. Цены зависят от коммерческих условий и обсуждаются индивидуально.
| Номер профиля | 40 000 | 39 000 | 38 000 | 41 000 | 40 000 | 39 000 | Аналог сечения по документу |
|---|---|---|---|---|---|---|---|
| от 10 тн | от 20 тн | от 50 тн | от 10 тн | от 20 тн | от 50 тн | ||
| 35Ш3, 35К3, 30К3, 30Ш3 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 40Ш2-40Ш3 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 40К1-40К4 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 40К5 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 50Б2-50Б3 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 50Ш1-50Ш4 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 60Ш1-60Ш2 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 60Ш3 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 60Ш4 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 70Б1-70Б2 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 70Ш1-70Ш4 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 70Ш5 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 80Б1-80Б2 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | ГОСТ 26020 |
| 80Ш1-80Ш2 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 90Б1-90Б2 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | ГОСТ 26020 |
| 90Ш1-90Ш2 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 100Б1-100Б3 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | ГОСТ 26020 |
| 100Б4 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | ГОСТ 26020 |
| 100Ш1-100Ш3 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
| 100Ш4 | 40000 | 39000 | 38000 | 41000 | 40000 | 39000 | СТО АСЧМ20 |
До 10 тн Наценка на сварную балку 1000руб/тн.
От 100 тн Действуют специальные цены при объеме от 100 тн.
Искать…
Цель нашей компании — предложение широкого
ассортимента товаров и услуг на постоянно
высоком качестве обслуживания.
Стать нашим партнером легко!
- С Вами оперативно свяжется наш специалист по телефону, e-mail или в онлайн-режиме
- Задавайте вопросы и наш менеджер даст развернутый ответ и уточнит детали
- Подберем тип, количество, состав производимой продукции согласно Вашим потребностям или техническому заданию
- Предоставим необходимые рекомендации по необходимости
- Согласование проекта, внесение необходимых корректировок
- Согласование сроков изготовления
- Подтверждение коммерческих условий и условий оплаты
- Подписывается договор
- Подтверждаются эскизы
- Выдается спецификация изготавливаемой продукции
- Поступление оплаты
- Запускаем производственный цикл по изготовлению изделия
- Письмо уведомление о готовности продукции
- Определение плана отгрузки
- Поставка заказа на объект
BC13 Зажим для приварной балки, стандартная нагрузка, стержень 1/4 дюйма, фланец макс.
7/8 дюйма
Основной контент начинается здесь
nVent CADDY
MFR: nVent
MFR #: BC130025EG
UPC: 782856340096
Артикул #: 563202
nVent
MFR #: BC130025EG
UPC: 782856340096
Артикул #: 563202
Наличие
| Местоположение | В наличии Кол-во |
|---|---|
| В наличии | Доступно для заказа |
137,0427 долларов США
каждый
Технические характеристики
| Каталожный номер | БК130025ЕГ |
| Производитель | нвент |
| Марка | nVent CADDY |
| Суббренд | КАДДИ |
| Страна происхождения | США |
| Сделано в США | Да |
| Приложение | Электрическая отладка и крепление; HVAC, сантехника и охлаждение; Передача данных и низкое напряжение |
| Отделка | Электрогальванизированный |
| Материал | Сталь |
| Специальные возможности | ЗАЖИМ,БАЛКА,1/4 IN |
| СКП | 782856340096 |
İnka Fixing — крепление для сварной балки
İnka Fixing — крепление для сварной балки
- Продукты
- Установочные системы
- Приварное крепление балки
Свяжитесь с нами
Приварное крепление балки
Юрун Олчулери
| Код № | Код № для HDG | Размер | Е | Д | А | Макс. реком. Нагрузка(кН) | |
|---|---|---|---|---|---|---|---|
| Дюйм | мм | мм | |||||
ИЭФВБА10 | ИЭФВБА10Х | 3/8” | 10,0 | 32,0 | М12 | М10 | 3,0 |
ИЭФВБА15 | ИЭФВБА15Х | 1/2” | 15,0 | 32,0 | М16 | М12 | 6,0 |
ИЭФВБА16 | ИЭФВБА16Х | 5/8” | 16,0 | 32,0 | М20 | М16 | 9,5 |
ИЭФВБА20 | ИЭФВБА20Х | 3/4” | 20,0 | 41,0 | М22 | М20 | 14,0 |
ИЭФВБА22 | ИЭФВБА22Х | 7/8” | 22,0 | 51,0 | М24 | М22 | 19,5 |
ИЭФВБА26 | ИЭФВБА26Х | 1” | 26,0 | 51,0 | М30 | М24 | 25,0 |
ИЭФВБА30 | ИЭФВБА30Х | 1 1/8” | 30,0 | 70,0 | М33 | М30 | 33,0 |
ИЭФВБА32 | ИЭФВБА32Х | 1 1/4” | 32,0 | 77,0 | М36 | М33 | 42,0 |
ИЭФВБА39 | ИЭФВБА39Х | 1 1/2” | 39,0 | 90,0 | М42 | М39 | 61,0 |
ИЭФВБА44 | ИЭФВБА44Х | 1 3/4” | 44,0 | 95,0 | М48 | М45 | 82,0 |
ИЭФВБА50 | ИЭФВБА50Х | 2 дюйма | 50,0 | 95,0 | М60 | М52 | 109,0 |
