Сверлильный станок настольный своими руками: Как сделать настольный сверлильный станок своими руками: схемы и чертежи

схемы и чертежи. Другие варианты станков из дрели

При произведении столярных и слесарных работ обычно используется соответствующий инструмент, разработанный под выполнение конкретных задач. Однако бывают такие ситуации, когда намного удобнее и проще использовать специальные станки. Они позволяют оптимизировать процесс и экономить время при однотипной работе. Поэтому вопросы о том, как изготовить сверлильный станок из дрели, очень часто возникают у современных мастеров.

Необходимость или роскошь

Прежде всего, стоит сказать о том, что пользоваться таким приспособлением очень удобно при изготовлении отверстий в небольших горизонтальных плоскостях. Оно практически полностью избавляет сверло от люфта, который обязательно возникает при ручной работе. Даже небольшой из дрели значительно повышает точность проделанного отверстия, минимально снижая погрешность. Также подобное оборудование очень сильно экономит время и силы, если необходимо частое использование или монотонная работа.

Практически все предприятия, на которых выполняются слесарные работы, оснащаются такими агрегатами. Дело в том, что проведенные исследования в области охраны труда показали увеличение продуктивности и повышения качества при их использовании. Некоторые из них приобретают даже сверлильный станок на магнитной подошве, чтобы оптимизировать производство на больших плоскостях без применения дорогостоящего оборудования.

Почему дрель?

В настоящее время существует масса конструкций для создания такого оборудования в домашних условиях. Однако большинство специалистов рекомендует изготавливать сверлильный станок из дрели. Это связано с тем, что данный инструмент уже полностью содержит в себе все необходимые узлы и агрегаты, и их не придется приобретать отдельно. При этом фиксация на конструкции выполняется так, чтобы можно было легко снять дрель для самостоятельной работы. В итоге мы не теряем инструмент, который можно использовать самостоятельно.

Материалы

Для того чтобы создать сверлильный станок из необходимо приобрести сам инструмент. Его подбирают в соответствии с параметрами, которые должно будет иметь готовое устройство. При этом специалисты советуют обращать внимание на изделия, имеющие собственный небольшой люфт. В противном случае целесообразность использования его для работы ставится под сомнение. Также могут понадобиться:

• Направляющие. В качестве них используют системы, применяемые в мебельном производстве, или же металлические планки.
• Станина. Чаще всего ее делают из металлической плиты или же деревянного короба, на который крепят магниты или балласт для утяжеления.
• Крепеж. Когда делают сверлильный станок из дрели своими руками, то сразу подбирают муфты или зажимы, подходящие для фиксации конкретного инструмента.
• Древесина или металлические конструкции — в зависимости от того, из какой материал предстоит обрабатывать.
• Пружина, необходимая для реализации обратного хода.
• Если будет создаваться сверлильный станок на то понадобятся и сами магниты.

Инструмент

В данном случае подбор используемого инструмента зависит от материала для создания каркаса. Однако сразу стоит отметить, что уголок для измерения соединения элементов под 90 градусов будет необходим в любом случае. Даже мини-сверлильный станок при своем изготовлении требует соблюдения большой точности, поскольку это впоследствии отразится на качестве изготавливаемых отверстий.

Чертеж

Прежде всего нужно определиться с конструкций конечного изделия и материалом ее изготовления. Однако не нужно придумывать слишком сложные технические решения или дорогостоящие узлы. Типовой чертеж сверлильного станка из дрели довольно прост. Он предполагает создание прочной и устойчивой станины, на которой крепят вертикальный штатив с подвижной кареткой. Учитывая это, особое внимание стоит уделить реализации перемещения дрели в вертикальной плоскости, хотя использование уже готовых направляющих сильно упрощает этот процесс. Если в качестве каркаса использовать подставку микроскопа, фотоувеличителя или пресса, то чертеж будет основан на их базе, а весь процесс изготовления сильно упрощается.

Станина и штатив

Даже мини-сверлильный станок нуждается в устойчивом основании. Оно не только должно удерживать всю конструкцию, но может оснащаться различными элементами для фиксации инструментов или других приспособлений. Продумывая устройство сверлильного станка, стоит прислушаться к советам специалистов. Многие мастера рекомендуют создавать эти устройства из древесины. Поэтому для станины используют деревянный каркас в виде небольшого ящика. На нем располагают посадочные места для установки тисков или других конструкций. Если изделие планируется использовать на больших поверхностях, то станину делают из цельной плиты с отверстием под сверло. Так можно реализовать принцип сверления насквозь.

Практически любое устройство сверлильного станка предполагает установку вертикального штатива под углом в 90 градусов к станине. Поэтому в работе очень важно использовать точный Также нужно произвести надежную фиксацию штатива с использованием дополнительных креплений в виде уголков.

Если работы предполагают под определенным углом, то можно заранее сделать определенные приспособления, которые будут крепиться на станине. Чаще всего в таких случаях используют уже готовые шаровые тиски с регулируемым углом наклона.

Создание механизма перемещения

Когда изготавливают самодельный сверлильный станок из дрели, то данному этапу необходимо уделить особое внимание. Дело в том, что вертикальный ход должен быть мягким, без перекосов, люфта или смещений. Учитывая это, профессиональные мастера рекомендуют в работе использовать уже готовые направляющие, которые можно взять с других устройств. Также можно применять системы, изготовленные для выдвижения ящиков у корпусной мебели. Они достаточно надежны и могут выдерживать большие нагрузки.

Установку направляющих производят прямо на штатив или специальные планки, прикрепленные к нему. В данной работе очень важно использовать измерительный инструмент, поскольку эти элементы нужно располагать также под углом в 90 градусов по отношению к станине и параллельно друг другу. Не следует допускать даже небольших перекосов или смещений.

Вторую часть направляющих фиксируют на специальную каретку, где и будет установлена сама дрель. Ее изготавливают из древесины и подгоняют под размеры исходного инструмента. Также на каретку крепят небольшую ручку, при помощи которой оператор будет контролировать процесс перемещения.

Для реализации возвратного движения и облегчения управления ходом каретки на станок устанавливают пружину. Один ее конец фиксируют наверху штатива, а второй — монтируют на подвижный механизм. При этом сразу проверяют уровень ее натяжения, который при необходимости можно изменить путем урезания витков или их растягивания. Однако такую настройку лучше всего производить под нагрузкой, а значит, ее выполняют только после фиксации на каретке дрели. Некоторые мастера рекомендуют делать пружину съемной, ее можно было извлекать после работы. Так она не будет растягиваться и слабеть.

Фиксация дрели

Обычно инструкции, рассказывающие, как сделать сверлильный станок из дрели, рекомендуют создавать специальные крепежные системы, с которыми в итоге очень сложно работать. Однако если инструмент подобран правильно, то его можно зафиксировать с использованием обычных сантехнических хомутов, используемых при создании соединения шлангов с трубами. При этом потребуется внести определенные изменения в форму каретки или даже слегка подправить корпус дрели.

Очень важно, чтобы инструмент был закреплен плотно и перемещался в зажиме. Поэтому еще на стадии изготовления каретки ему практически не оставляют свободного пространства, ограничивая со всех сторон конструкционно. Фактически сама каретка представляет собой своеобразное ложе для дрели, в котором она будет сидеть очень плотно. Дополнительные же элементы нужны лишь только для надежности фиксации. Такой подход сильно упростит конструкцию и позволит быстро извлекать инструмент при необходимости.

Вывод

Учитывая материал, изложенный выше, можно сделать вывод о том, что сверлильный станок из дрели можно изготовить самостоятельно и без больших финансовых затрат. При этом конечное изделие будет максимально адаптировано к выполнению конкретных технических задач сможет удовлетворить соответствующие запросы конечного пользователя. Однако стоит учитывать и тот факт, что заводские конструкции обычно обладают меньшей погрешностью и способны выполнять точные работы с минимальным допуском. Поэтому такие устройства обычно подходят для частного использования или же в небольших мастерских, где не требуется создавать отверстия высокой точности.

Дрель является многофункциональным инструментом, но в человеческих руках на весу от неё трудно получить особую точность сверления. Сверлильный станок из дрели своими руками по предложенным чертежам может оказаться кстати. Если дрель является инструментом повседневного спроса, её можно закрепить на кронштейне хомутами. При включении энергетического инструмента в постоянную композицию, пускорегулирующий узел станка можно вынести.

Когда сверлильный станок необходим

Сверлильный станок из дрели используется теми, кто создаёт самодельные предметы. Изготавливают их с фантазией, найти нужные детали в магазине затруднительно и теряется смысл. Мастера любят всё создавать самостоятельно. Зачастую перед таким умельцем встаёт вопрос точности отверстий, которые он должен просверлить. Все знают, что навесу и на коленке точного выполнения работ не бывает. Потребуется держак, для закрепления инструмента с оснасткой.

Какой именно дрелью воспользоваться, зависит от характера увлечения мастера. Изготовление электронных плат для радиолюбителей требует сечение свёрл от 0,3 мм, вручную при малейшем отклонении от прямого угла сверло лопнет. Только маленький сверлильный станок спасёт положение, но стоит он дорого. Выход один – сделать самому.

На собственном, созданном из подручных материалов станке можно:

• выполнить сквозные и глухие отверстия;
• просверлить в тонкой заготовке отцентрованное перпендикулярное отверстие;
• вырезать отверстие или нарезать резьбу.

Основные части сверлильного станка

Станок сверлильный, значит, предполагается использование дрели в сборе с или быстрозажимным. Инструмент должен крепиться на надёжной вертикальной стойке и иметь свободу перемещения вверх-вниз. Стойка должна быть вертикально установлена и закреплена на массивной плите снизу, которую называют станиной. Инструмент прост в описании, но чтобы добиться точности выполнения операций, необходимо создать хорошо выверенную конструкцию. В специальных изданиях и интернете можно найти чертежи сверлильного станка из дрели своими руками из различных материалов.

Любой инструмент, создаваемый по стандартам на предприятии, оборудован элементами безопасности – защитными экранами, блокировками от случайного включения. Создавая свой инструмент необходимо позаботиться о защите, принять меры, чтобы станок не попал в руки детям.

Сверление сопровождается сильной вибрацией. Мелкие сотрясения разрушают структуру материалов, точного выполнения операций достичь не удастся. Гасят вибрацию мягкие прокладки, которые монтируют в местах крепления инструмента и массивная станина – вибрационные волны глохнут. Способствует мелкой дрожи инструмента плохая сборка, нарушение центровки, смещение центра тяжести. Все движущиеся части самодельного сверлильного станка из дрели подгоняются потно, с минимальными зазорами.

Строим сверлильный станок по чертежам

В помощь мастеру, первый раз строящему сверлильный станок из дрели своими руками, предлагаются чертежи. Собрать конструкцию из деревянных брусков и использованием мебельной плиты под станину сможет любой человек, владеющий первичными столярными навыками. Крепление конструкции из дерева выполняется саморезами.

Для крепления элементов используют уголки. Узел крепления дрели можно выполнить разборным, на съёмных хомутах, или встроить инструмент намертво. Важной частью устройства станет подвижное салазочное устройство, по которому дрель со сверлом перемещается во время работы. Зачастую для создания полозьев используют мебельные телескопические направляющие. Просто и понятно представлено, как собрать сверлильный станок из своими руками, на видео:

Предложенный вариант является универсальным, одинаково хорошо справляется с металлом, древесиной и другими материалами. Но он громоздок и для мелких операций умельцы изготавливают миниатюрные станочки, используя штатив от фотоувеличителя и сварную станину. В некоторых случаях в ход идёт рулевая стойка от автомобиля. Металлические рамные конструкции требуют слесарных навыков. Как сделать сверлильный станок решается, в зависимости от наличия подручных деталей и назначения приспособления.

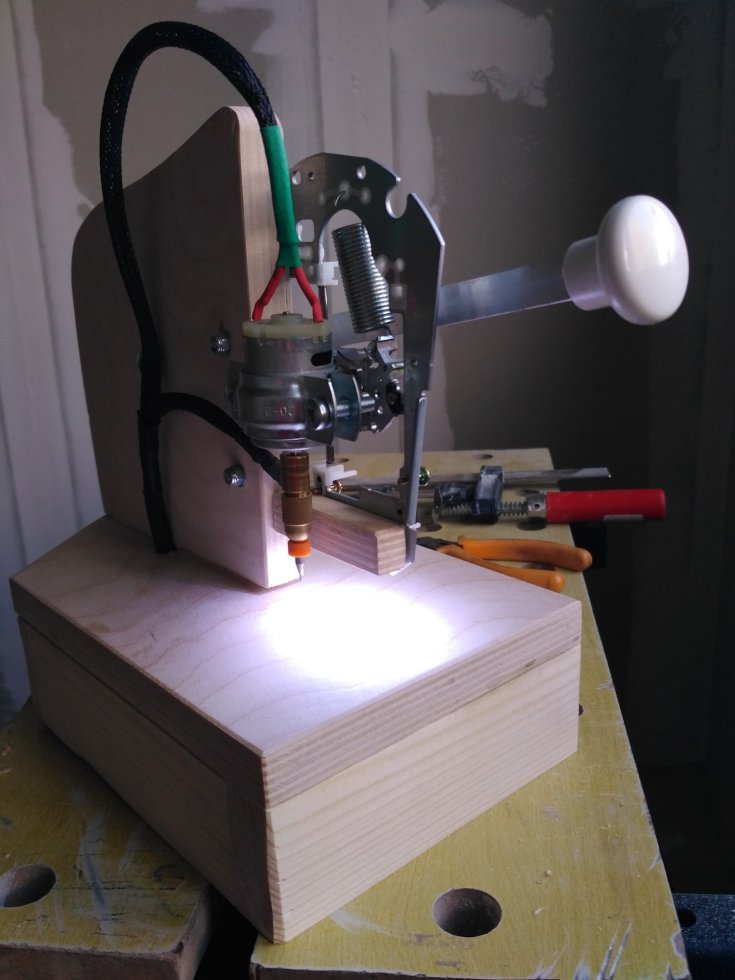

Примером совершенно необычной конструкции маленького приспособления для радиомастеров послужит станок из старого школьного микроскопа и двигателя стеклоочистителя автомобиля УАЗ. Двигатель даёт большой крутящий момент, но для его использования потребуется удлинить вал. Его мощности и вращающего момента достаточно для сверления тонких как фольга листов металла. Сам кронштейн нуждается в доработке – убирается точная настройка, микроскопный узел и монтируется миниатюрный движок.

Принципиальные моменты работы на сверлильном станке

Вновь изготовленный станок требует дополнительной наладки. Пробное включение проводят на столе, где убраны все, не относящиеся к делу, предметы. Станок считается правильно собранным и готовым к дальнейшей работе, если:

• сверло вращается по оси, не создавая быстрым вращением расширяющиеся сектора;
• опущенное вниз сверло должно точно войти в углубление или намеченную точку на станине;
• отрегулировано перемещение дрели по салазкам туго, но без заеданий и рывков;
• для сквозных отверстий приготовлена специальная подложка, чтобы не портить станину.

Во время сверления помнить о нагреве устройства, поднимать периодически оснастку при глубоком бурении, для охлаждения можно использовать жидкость.

Всегда следует помнить, быстроходный режущий инструмент является источником повышенной опасности. Переналадку проводить можно только на обесточенном оборудовании. Глаза всегда должны быть защищены очками.

Подборка различных сверлильных станков, созданных руками мастеров, на все случаи жизни подтверждает неиссякаемую смекалку народных умельцев. В магазине купить можно всё, но создать собственный инструмент – достойно мастера.

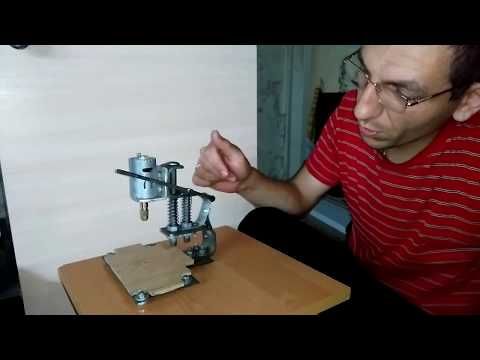

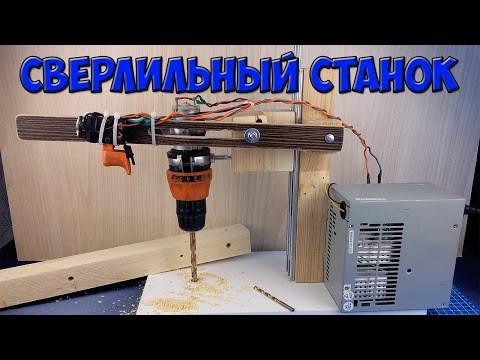

Один из вариантов станка сверлильного из дрели — видео

C помощью обычной ручной дрели почти невозможно вручную просверлить строго перпендикулярное отверстие в толстом бруске, выполнить ряд точных параллельных сверлений. Покупать же для этой цели даже недорогой сверлильный станок, крайне расточительно, если подобная работа носит эпизодический характер.

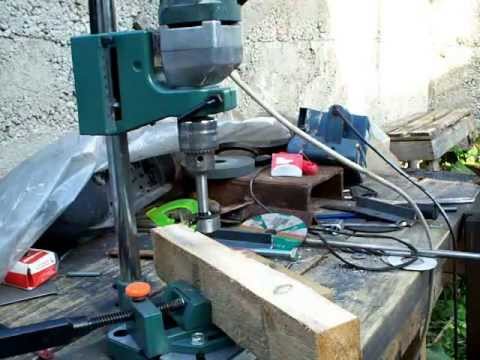

Существуют специальные приспособления для электродрелей заводского изготовления, расширяющие их возможности в этом плане. Нажимайте на маленькие картинки справа для более детального их рассмотрения.

Их применение позволяет превратить дрель в некое подобие сверлильного станка. Конечно, можно обзавестись одним из таких устройств, подобрав его под свой инструмент, но можно сделать сверлильный станок из дрели и своими руками. Рассмотрим несколько подходов к решению этой задачи.

Сверлильный станок из дрели своими руками, чертежи

Детальных чертежей подобного приспособления не найти даже в интернете. Это отчасти объясняется множественностью подходов и технических решений, а отчасти – простотой и доступностью методов решения этой задачи. Проанализируем те, что нам удалось найти.

Этот, пожалуй, самый подробный и детальный. Главным преимуществом подобной компоновки является отсутствие каких-либо зубчатых пар, обеспечивающих вертикальное перемещение дрели по стойке, являющейся основой приспособления. Подпружиненная державка перемещается по стойке на величину расстояния между ней и нижним упором, за вычетом толщины сжатой пружины. Для предотвращения ее вращения в горизонтальной плоскости в стойке, очевидно, выполнен паз, по которому перемещается винт 16. Место крепления инструмента в державке выполняется, исходя из параметров конкретной дрели.

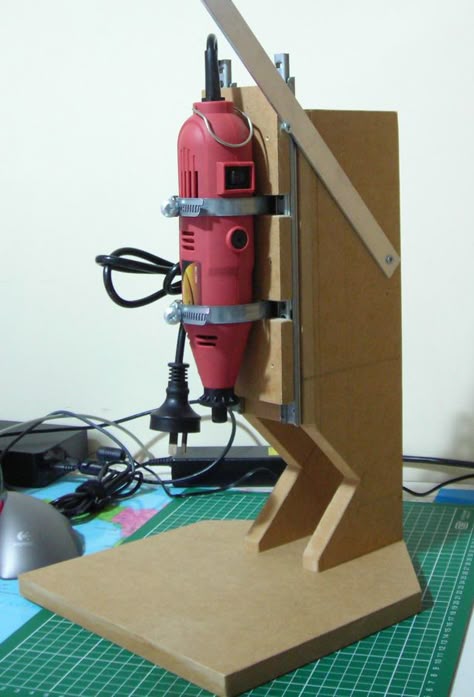

Еще проще для самостоятельного воплощения чертеж деревянной стойки для дрели.

На нем показаны не все размеры, ввиду того, что они не имеют принципиального значения. А рычажная система подачи, как и в предыдущем случае, обеспечит строго параллельное перемещение электродрели вдоль стойки. Удержание инструмента в верхнем положении достигается за счет сил трения в пазах и на боковых щечках державки и регулируется силой затяжки саморезов.

Если у вас имеется свободная винтовая пара, возможно от старых тисков, то ее также можно использовать для системы подачи инструмента в самодельной стойке для электродрели.

Для небольших дрелей можно применить и обычную резьбовую шпильку O 16-20 мм с соответствующей уширенной гайкой, которые продаются в магазинах, торгующих метизами.

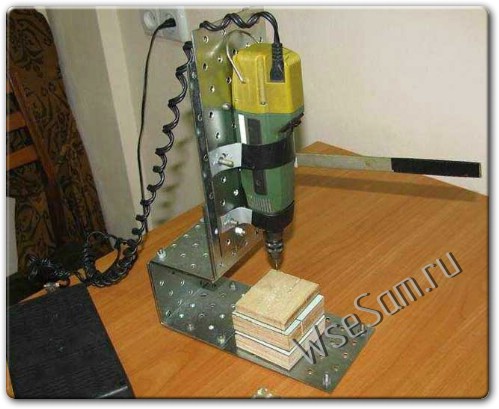

Простые конструкции самодельных стоек для сверлильного станка

Мы подобрали для вас простые в изготовлении, но интересные на наш взгляд конструкции стоек для самодельных сверлильных станков на основе электродрели.

Такая деревянная стойка может успешно функционировать и без рычага, а подъем и опускание инструмента производится либо за ручку самого инструмента, либо за верхнюю часть короба, в котором он закреплен.

Интересна конструкция, в которой система из 2-х рычагов заменена 1-м с продольным пазом, по которому перемещается упорный винт.

Продуктивен метод комбинации материалов для стоек, позволяющих превратить электродрель в сверлильный станок. Так, основной материал для их изготовления – дерево, но наиболее изнашиваемые узлы выполняются из металла, что радикально удлиняет срок службы всего приспособления.

Интересна конструкция с использованием в качестве направляющих выпускаемых промышленно мебельных полозьев:

Высокая точность их исполнения практически не имеет люфтов.

Значительно упрощается процесс создания стойки для электродрели, если в вашем распоряжении имеется фотоувеличитель любой модели. Вряд ли когда-нибудь он сможет послужить вам по прямому назначению, а вот сверлильный станок из него получится отличный. Ведь он уже имеет в своей конструкции и направляющие, и зубчатую рейку для перемещения по ним довольно тяжелой головки, вместо которой и следует навесить держатель для дрели.

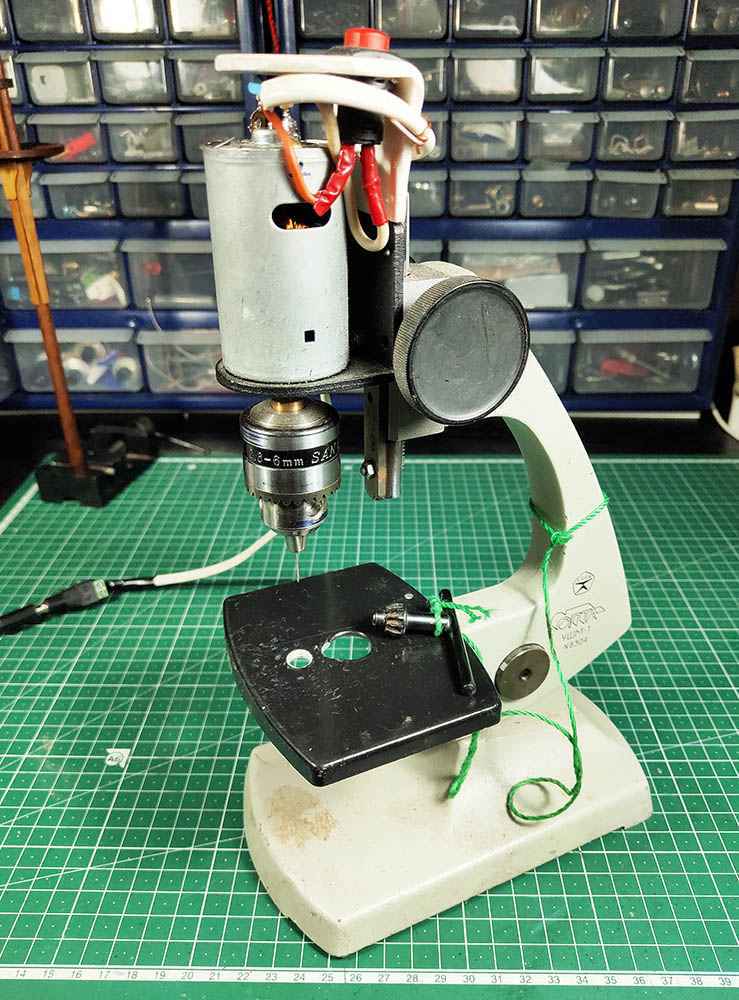

Не менее продуктивен вариант переделки в стойку сверлильного станка старых реечных волговских или жигулевских домкратов. Ведь вам не потребуется вся их высота для нормальной работы такого приспособления, а только небольшой промежуток винта.

Для этого достаточно лишь слегка доработать подъемный рычаг, в котором закрепить дрель, и упорную площадку.

А вот и видео:

Еще проще можно поступить, жестко закрепив дрель в верхней части такого домкрата, а на рычаге разместить рабочий столик. Не опускать дрель для сверления, а поднимать саму заготовку, тем более что нижняя часть винта в таких домкратах наименее изношена.

Да и вообще, этот же принцип можно применить для довольно больших и мощных дрелей, любым способом надежно закрепленных на мощной стойке будущего станка неподвижно. А изготовить небольшой подъемный столик можно по образу и подобию показанного в видеоролике:

Или использовать для этой же цели небольшой ромбический автомобильный домкрат, снабдив его надежным основанием и заменив верхний упор на рабочую площадку с тисочками или призмой.

Причем, и первое, и второе можно сделать съемным, а в длительных временных промежутках между сверлильными работами сам домкрат использовать по прямому назначению.

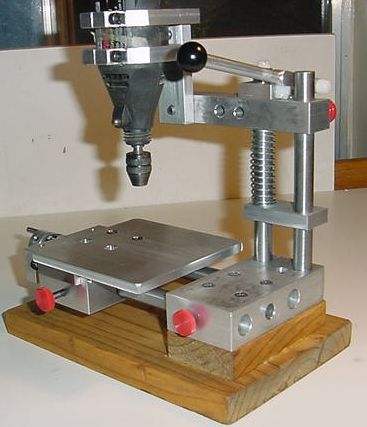

Более мощные конструкции сверлильных станков

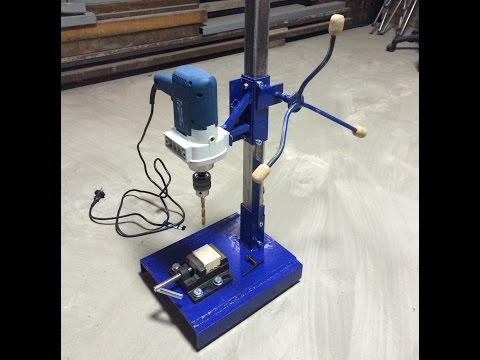

И все же, когда мы говорим о сверлильном станке, то подразумеваем нечто более основательное, нежели описанное в предыдущем разделе, а материалом для таких устройств должен быть металл, даже если речь идет о совсем маленьких станочках для маломощного электроинструмента, типа этого:

И даже такая примитивная конструкция значительно расширяет возможности ручной дрели. Но, как сделать почти полноценный сверлильный станок своими руками, не применяя для этого сложных технических решений? Из простых, наиболее надежной нам представляется такая конструкция:

Самым большим ее недостатком является возможность свободного вращения держателя, а вместе с ним и дрели, вокруг стойки, но если вместо круглых труб применить квадратные или прямоугольные, то этот недостаток устранится. Главное: очень тщательно подобрать величины зазоров между стойкой и подвижной втулкой рамки-держателя для дрели.

Несколько другое, но не более сложное техническое решение для подачи инструмента к детали, в которой производится сверление, осуществил домашний умелец из видеоролика:

В заключение о выборе дрели

Если вы только планируете подобрать конкретную модель дрели с возможностью использования ее совместно с приспособлением, конструкции которых нами описаны выше, то:

1. Отдайте предпочтение инструменту мощностью не ниже 1 кВт.

2. Выбирайте модель со съемной ручкой, крепящейся круговым зажимом в обхват. Они имеют удобную широкую цилиндрическую часть на корпусе для крепления в держателе.

3. Выбирайте инструмент, имеющий несколько скоростей или плавную регулировку оборотов.

4. Кнопка вашей дрели должна иметь фиксатор во включенном положении.

5. Подключать дрель на стойке к сети лучше через розетку или удлинитель, имеющие клавишу включения, и жестко закреплять их на станине в удобном для экстренного выключения месте.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Самым распространенным сверлильным станком можно считать, тот который выполнен из обыкновенной или электродрели. В таком станке дрель можно разместить как стационарно, так и сделать ее съемной. В первом случае кнопку включения можно перенести на сверлильный станок для большего удобства, во втором – дрель можно снимать и использовать как отдельный инструмент.

Компоненты для самодельного сверлильного станка:

• Дрель;
• Основание;
• Стойка;
• Крепление дрели;
• Механизм подачи.

Основание (станину) для самодельного сверлильного станка можно сделать из твердого дерева, ДСП или мебельного щита, но лучше все же использовать швеллер, металлическую плиту или тавр. Для обеспечения устойчивости конструкции и получения хорошо результата станину необходимо делать массивной, чтобы она могла компенсировать вибрацию от сверления. Размер для деревянной сатины 600х600х30 мм, металлической – 500х500х15 мм. На основании станка должны присутствовать крепежные отверстия, что бы его можно было закреплять на верстаке.

Стойку для сверлильного станка можно сделать из бруса, круглой или квадратной стальной трубы. Также можно использовать старый каркас фотоувеличителя, старого школьного микроскопа или другого устройства подобной конфигурации имеющей большую массу и высокую прочность.

Дрель крепится при помощи хомутов или кронштейнов. Лучше использовать кронштейн с центральным отверстием, это позволить достичь более хороших результатов при сверлении.

Устройство механизма подачи дрели на станке.

При помощи этого механизма дрель может перемещаться вертикально вдоль стойки, она может быть:

• Пружинной;
• Шарнирной;
• Схожей с винтовым домкратом.

В зависимости от выбранного механизма, нужно будет делать стойку.

На фото схемах и чертежах показаны основные типы конструкций самодельных сверлильных станков, на которых применяется дрель.

Самодельный станок из дрели с шарнирным бес пружинным механизмом.

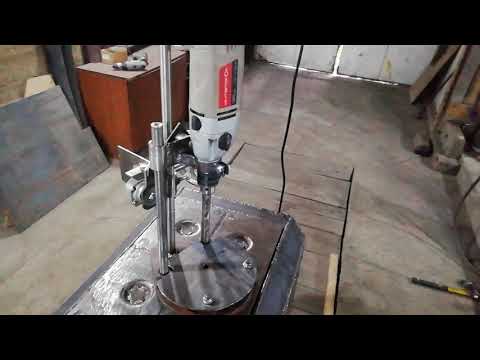

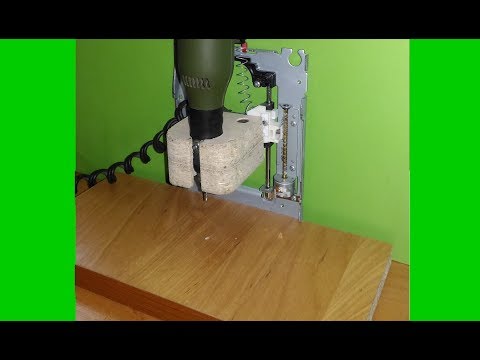

Видео инструкция по созданию самодельного сверлильного станка своими руками.

Видео инструкция по созданию дешевого сверлильного станка из дрели своими руками. Станина и стойка выполнены из дерева, механизмом служит мебельная направляющая.

Пошаговая видео инструкция по изготовления сверлильного станка из старого автомобильного домкрата.

Как сделать пружинно-рычажную стойку для дрели на самодельный станок.

Пошаговая инструкция по изготовлению стальной стойки.

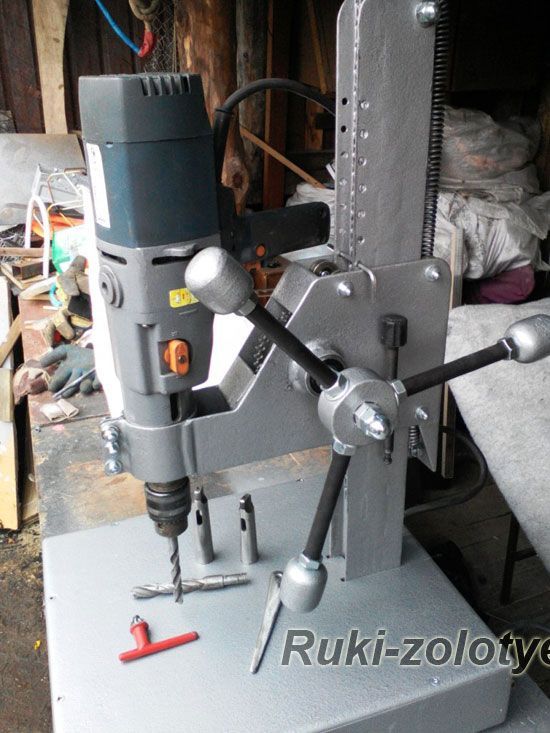

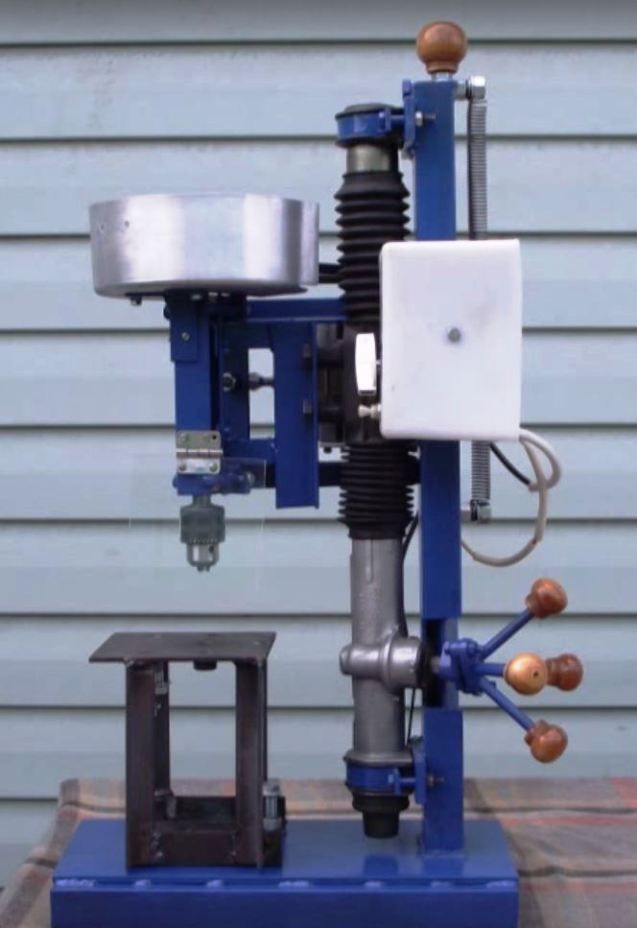

Рулевая рейка от автомобиля является достаточно массивным устройством, поэтому станина под нее должна быть массивной и крепится к верстаку. Все соединения на таком станке выполняются с помощью сварки.

Толщина основания должна быть около 5 мм, ее можно сварить из швеллеров. Стока на которую закрепляется рулевая рейка должна быть выше на 7 – 8 см. Крепится она через проушины рулевой колонки.

Так как такой самодельный станок становится массивным, блок управления им лучше вынести отдельно от дрели.

Видео сверлильного самодельного станка на основе рулевой рейки от автомобиля.

Порядок сборки такого самодельного станка:

• Подготовка деталей;
• Установка стойки на станину;
• Сборка устройства перемещения;
• Установка устройства на стойку;
• Установка дрели.

Все места соединения должны быть надежно закреплены, желательно при помощи сварки. Если используются направляющие, то нужно сделать так чтобы не было поперечного люфта. Для большего удобства такой станок можно оснастить тисками для фиксации заготовки под сверление.

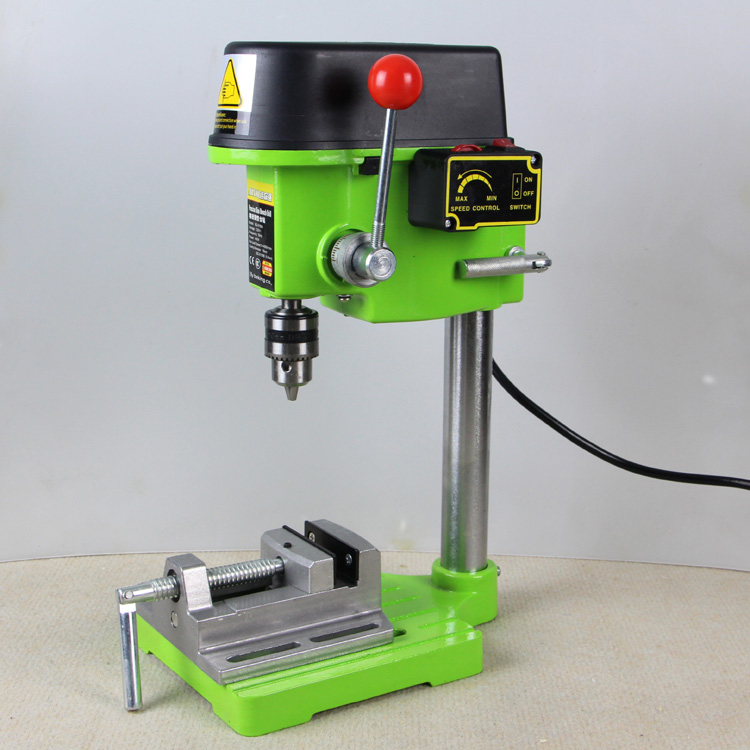

В магазинах можно найти и уже готовые под дрель стойки. При покупки стоит обращать внимания на размеры ее станины и вес. Зачастую недорогие конструкции подойдет только для сверления тонкой фанеры.

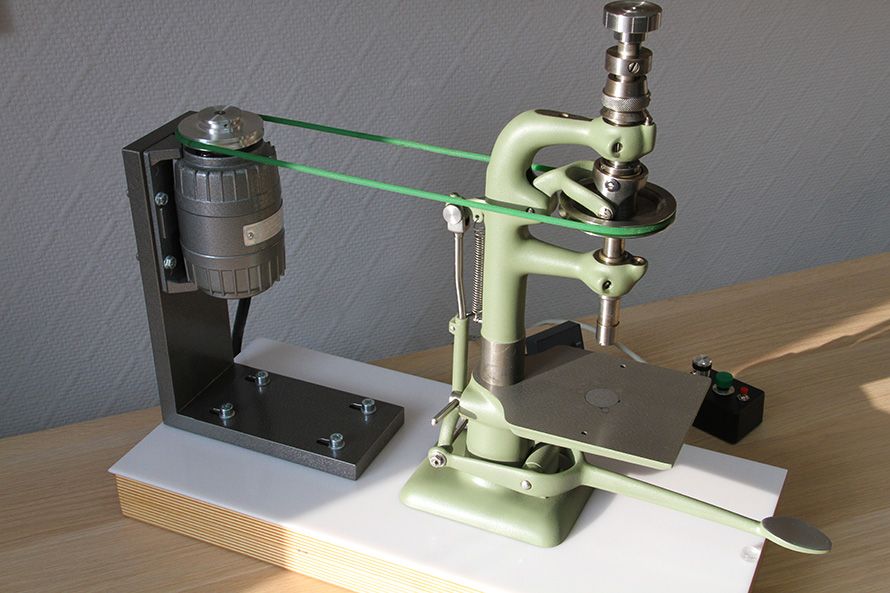

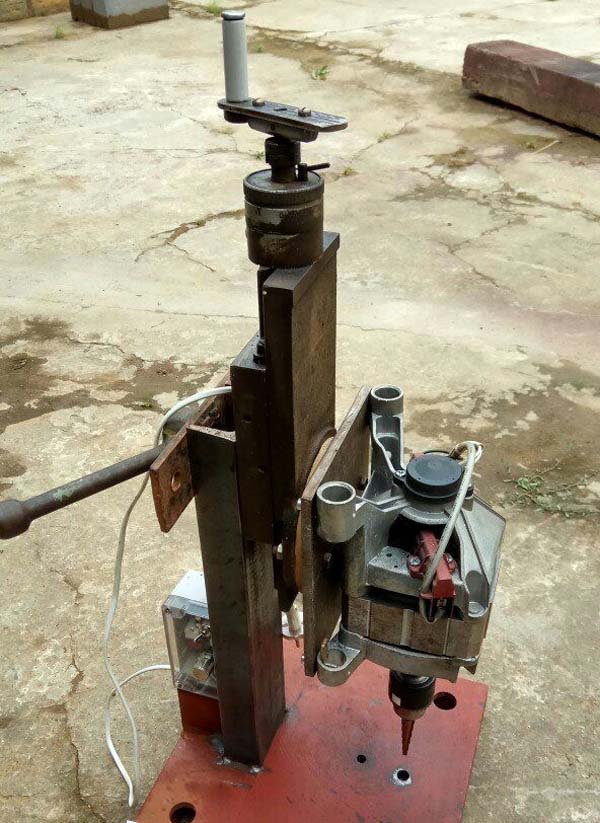

Самодельный сверлильный станок на основе асинхронного двигателя.

Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.

Схема и устройство станка на основе двигателя от бытовой техники.

Ниже приведены все чертежи, детали и их характеристики, и спецификация.

Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Поз.	Деталь	Характеристика	Описание
1	Станина	Плита текстолитовая, 300×175 мм, δ 16 мм
2	Пятка	Стальной круг, Ø 80 мм	Может быть сварной
3	Основная стойка	Стальной круг, Ø 28 мм, L = 430 мм	Один конец обточен на длину 20 мм и на нём нарезана резьба М12
4	Пружина	L = 100–120 мм
5	Втулка	Стальной круг, Ø 45 мм
6	Стопорный винт	М6 с пластиковой головкой
7	Ходовой винт	Тr16х2, L = 200 мм	От струбцины
8	Матричная гайка	Тr16х2
9	Консоль привода	Стальной лист, δ 5 мм
10	Кронштейн ходового винта	Лист дюралюминия, δ 10 мм
11	Специальная гайка	М12
12	Маховик ходового винта	Пластик
13	Шайбы
14	Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи	Дюралюминиевый круг, Ø 69 мм	Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15	Электродвигатель
16	Блок конденсаторов
17	Блок ведомых шкивов	Дюралюминиевый круг, Ø 98 мм
18	Ограничительный стержень возвратной пружины	Винт М5 с пластмассовым грибком
19	Возвратная пружина шпинделя	L = 86, 8 витков, Ø25, из проволоки Ø1,2
20	Разрезной хомут	Дюралюминиевый круг, Ø 76 мм
21	Шпиндельная головка		см. ниже
22	Консоль шпиндельной головки	Лист дюралюминия, δ 10 мм
23	Приводной ремень	Профиль 0	Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24	Выключатель
25	Сетевой кабель с вилкой
26	Рычаг подачи инструмента	Стальной лист, δ 4 мм
27	Съёмная рукоятка рычага	Стальная труба, Ø 12 мм
28	Патрон	Инструментальный патрон № 2
29	Винт	М6 с шайбой

Шпиндельная головка имеют свою базу – дюралюминиевую консоль и создает поступательное и вращательное движение.

Чертёж шпиндельной головки для самодельного сверлильного станка.

Материалы и детали необходимые для изготовления шпиндельной головки.

Подключение зависит от самого двигателя.

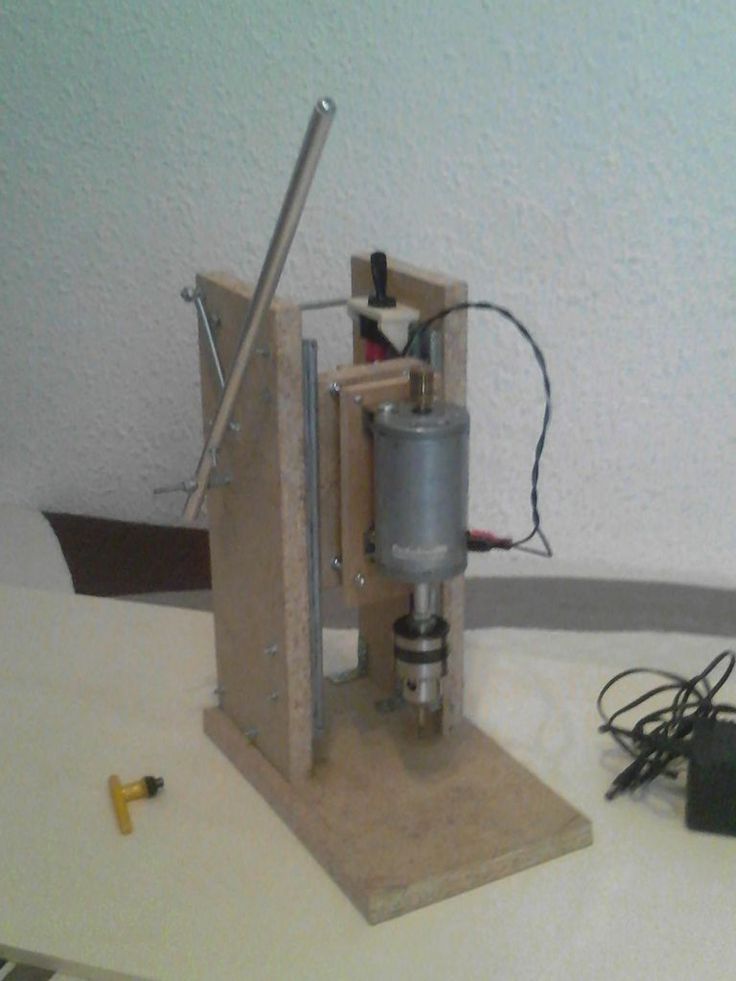

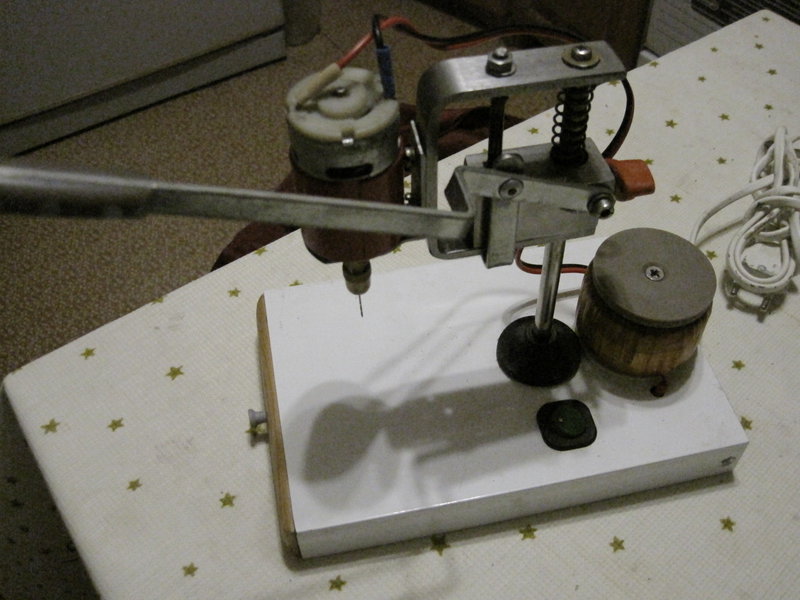

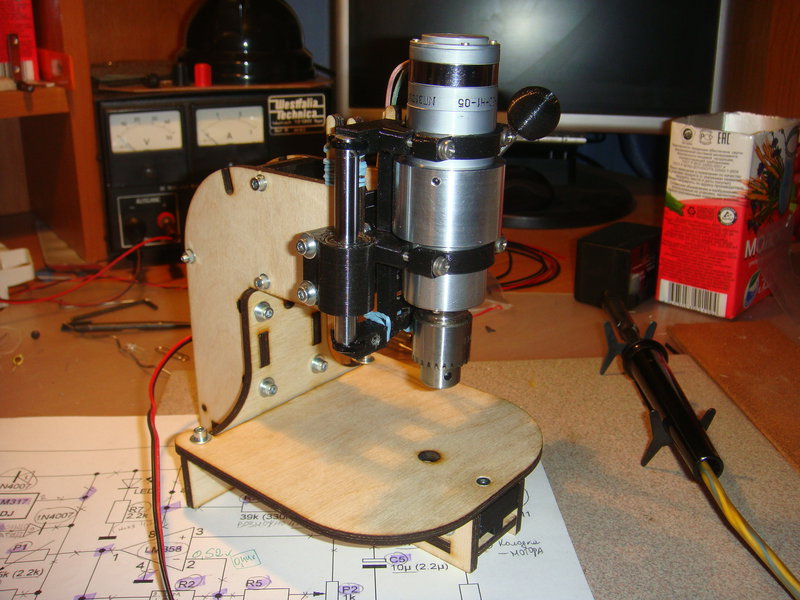

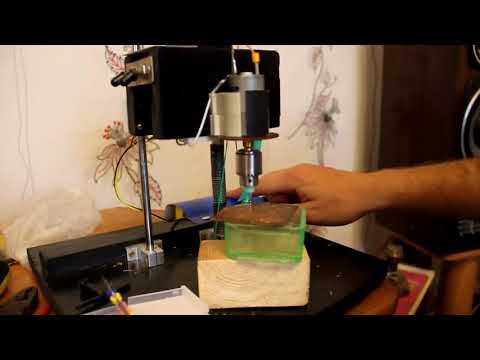

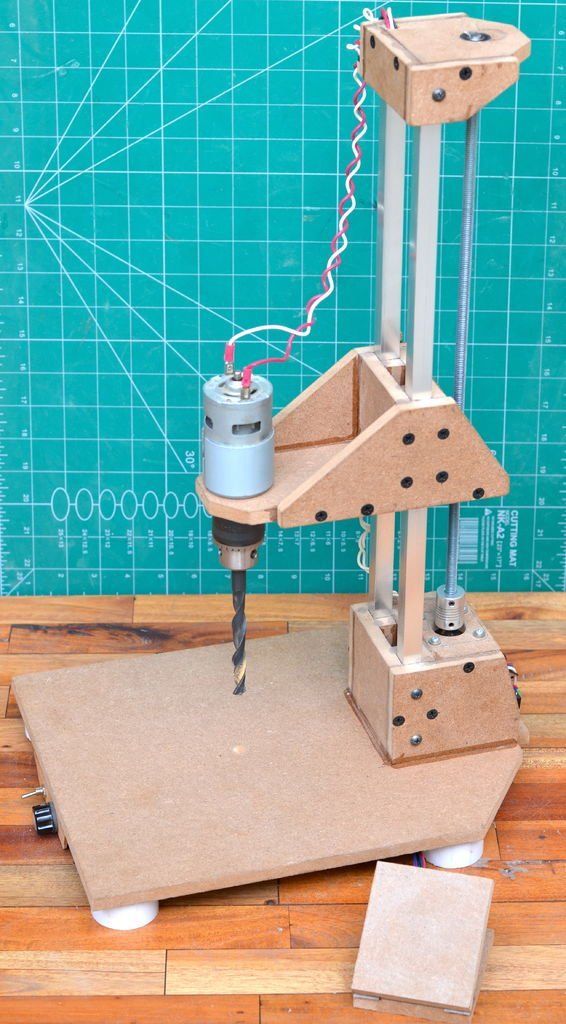

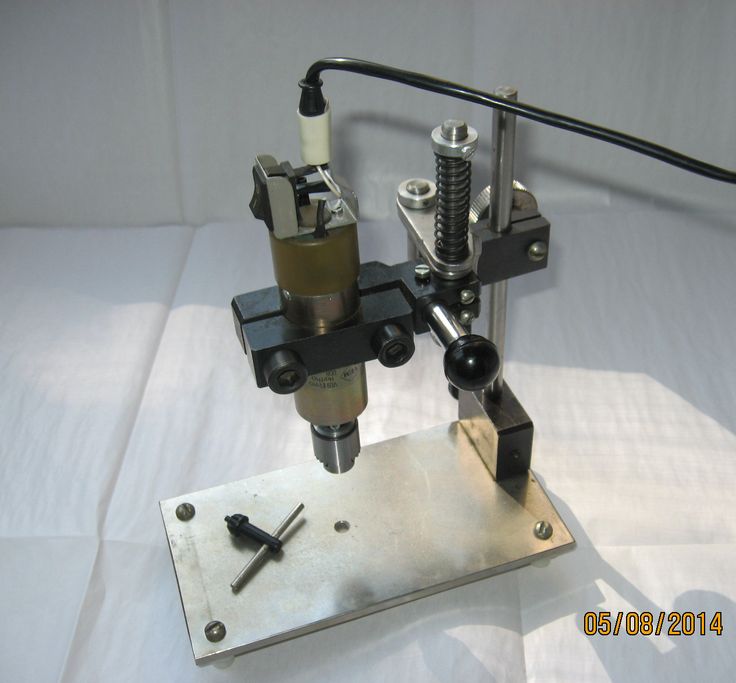

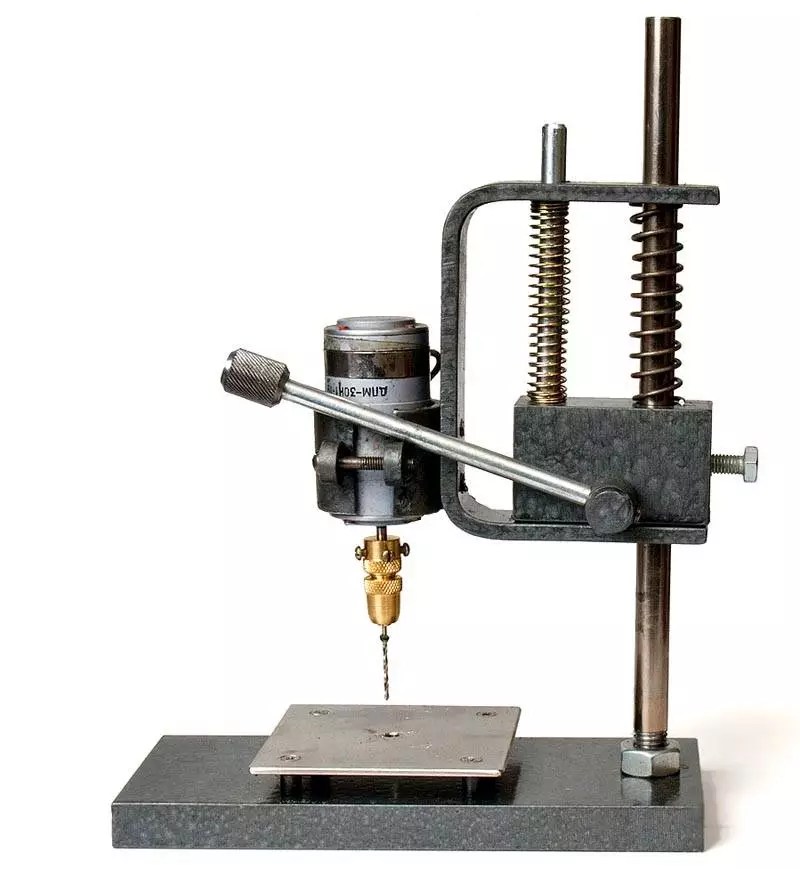

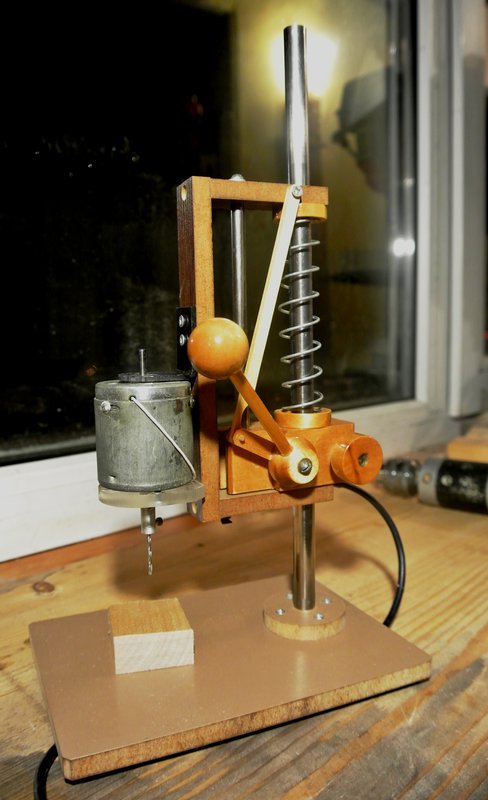

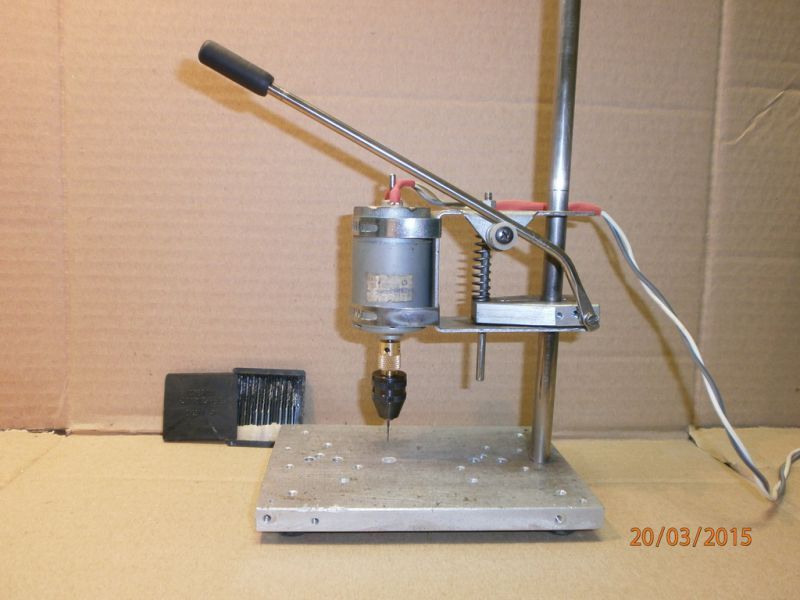

Как сделать сверлильный станок для печатных плат своими руками.

Для изготовления сверлильного станка для печати плат необходим привод маломощного устройства. В качестве рычага можно использовать механизм от резчика фотографий, паяльник. Подсветку места сверления можно сделать с помощью светодиодного фонарика. В общем этот станок богат на полет творческих мыслей.

Для всех любителей, сделать изделие своими руками, будет отличным помощником . Такой агрегат, в гараже или доме, позволит с точностью и аккуратностью сделать отверстия, сделать фрезеровку в древесине, высверлить обломанные болты из резьбы и так далее. Однако, покупка сверлильного станка может обойтись достаточно дорого, да и зачем тратить лишние деньги, когда можно с легкостью сделать сверлильный станок своими руками.

Общие характеристики для сверлильного станка

Чертеж сверильного станка

Для изготовления потребуется минимум дорогих материалов. В основном это подручные средства, которые можно найти в любом гараже. Конечно же, материал должен отвечать требованиям аппарата.

К примеру, для изготовления большого стационарного станка, без металлического каркаса не обойтись, а в случае с настольным агрегатом, могут быть использованы, лишь деревянные материалы.

Для всех видов конструкций потребуется три основополагающих фактора:

• удобный рычаг подачи сверла;
• точность движения сверлильного механизма;
• надежная станина.

Несомненно, рычаг подачи следует размещать под рабочую руку мастера, левую или правую. Однако, это не единственное условие для удобства. Рычаг подачи сверла, не должен быть длинным, чтобы не мешал работе, но и не коротким, чтобы легче осуществлялось давление на деталь. Для лучшего понятия длины рычага, стоит рассмотреть чертежи заводских сверлильных станков. Там длина подогнана по нужному размеру.

Несмотря на то, какой механизм для сверления будет использован, его следует закреплять с самым минимальным коэффициентом погрешности. Для этого, сверлильный механизм, лучше всего закреплять на вертикальной штанге. Однако, можно использовать прочную панель из дерева с направляющими полозьями.

Без надежной станины, самодельный сверлильный станок будет не только плохо работать, но и станет опасным в использовании. Основание инструмента должно быть в два раза шире объема конструкции. Такая ширина, позволит конструкции быть устойчивой, во время необходимых надавливаний. При этом рычаг подачи не должен выступать за края станины. На стационарные станки, это правило не распространяется, ведь их закрепляют к поверхности стола или делают с индивидуальным столом.

Сверлильный станок своими руками

Какой двигатель использовать

Сделать самодельный сверлильный станок можно, используя несколько вариантов движущей силы:

• из дрели или шуруповерта;
• из электродвигателя;
• из ручной дрели.

При этом для каждого вида конструкций будут определены характеристики стационарного, переносного или настольного станка. В случае с электродвигателем, можно изготовить стационарный или настольный аппарат, а в случае с электродрелью получится либо настольный, либо переносной агрегат. Ручная дрель, вовсе может нести характер переносного, не требующего питания аппарата.

Дрель, как инструмент для станка

Чтобы, получился хороший сверлильный станок из дрели своими руками, конструкцию для этого инструмента, лучше делать настольную. При этом стоит избежать закрепления станка на столе. Электронная дрель, достаточно востребованный инструмент, поэтому он будет полезен, если сможет сниматься со станка. В этом случае, конструкция на столе будет лишней.

Настольный присадочный станок потребует таких материалов:

• станина 45х30 см, с закрепленной на ней вертикальной штангой;
• крепление для дрели, хорошо обхватывающее корпус инструмента;
• металлический ползунок, передвигающийся по штанге;
• колесо, играющее роль рычага;
• стальной трос, для контроля движения рычагом.

Для станины, лучше использовать металлический короб с толщиной стенок 3 мм. К коробу, приваривается стойка из квадратной трубы. Данная стойка будет служить штангой или штативом. Далее, на штатив следует прикрепить плотный ползунок, который будет удерживать держатель дрели и саму дрель.

Подобрать, точно подходящий ползунок будет сложно, поэтому его следует изготовить из металлических пластин. Свободного пространства между ползунком и штативом должно быть не более 0,5 мм, притом, что штатив будет идеально ровный.

Дальнейшая последовательность действий:

• ползунок делается высотой в 10–12 см;
• к нему, приваривается держатель для дрели с передней стороны и ушки для крепления колеса с задней стороны;
• в ушки, продевается стержень, к которому приварено колесо управления, и фиксируется шплинтом или приваренной гайкой;
• на стержень колеса, плотно наматывается стальной трос (не менее 6 витков), а оба конца троса надежно крепятся на верхней части штатива и на нижней. Таким образом, для передвижения ползунка по штативу потребуется усилие, а собственного веса (вместе с дрелью) не хватит, чтобы ползунок падал.

Сверлильная конструкция из электродвигателя

Подобные станки, отлично проявляют себя в роли стационарных инструментов. Чтобы, разобраться, как сделать сверлильный станок из электродвигателя, придется рассмотреть чертежи и вникнуть в сферу электрики.

Для станка, потребуется двухфазный двигатель, что значительно упростит подключение и расширит область применения агрегата. Подключается такой двигатель к фазовым и нулевым проводам. Неправильное подключение, повлияет лишь на направление вращения. Если, вращение будет в обратную сторону, то провода меняются местами, и проблема решена.

Изготавливая стационарную конструкцию для сверления, потребуется:

• мощный каркас для двигателя, который будет легко перемещаться по вертикальной линии;
• столешница, где будет закреплен по строгой вертикальной линии штифт;
• в роли штифта, можно взять от автомобиля. Она будет служить готовым передвигающим двигатель приспособлением;
• приделать колесико для перемещения и приварить к рейке держатель двигателя.

Принцип работы, такого станка очень прост. Мотор приводит в движение головку для сверла, благодаря ременной передаче. При этом двигатель и патрон для сверла, во время работы нераздельны и передвигаются по вертикальной линии одновременно, благодаря совместному креплению.

Переносной механизм из ручной дрели

Очень удобно, пользоваться сверлильным станком из ручной дрели в тех случаях, когда нет возможности подключить электрическую дрель к источнику питания. Для изготовления станка, можно использовать деревянный каркас:

• основание выполняется из доски 30х20 см и толщиной 40 мм;
• прикрепляется вертикальная дощечка строго под углом в 90 о С;
• вертикальная стенка также должна быть из толстой доски, минимум 30 мм, а закрепить ее надежно помогут металлические уголки и шурупы.

На вертикальной стенке крепятся металлические полозья (их можно взять со старой мебели или купить в магазине), к ним прикрепляется держатель ручной дрели. Таким образом, дрель будет свободно ходить вниз и вверх, однако, этого мало. Чтобы дрель не падала под своим весом, к держателю дрели и основанию станка крепится пружина нужной упругости.

Не стоит забывать и про ручку, которую понадобится крутить. Ее движению ничто не должно препятствовать. В итоге должен получиться агрегат, который приводится в движение вручную и не требующий питания.

Видео: Сверлильный станок из дрели своими руками

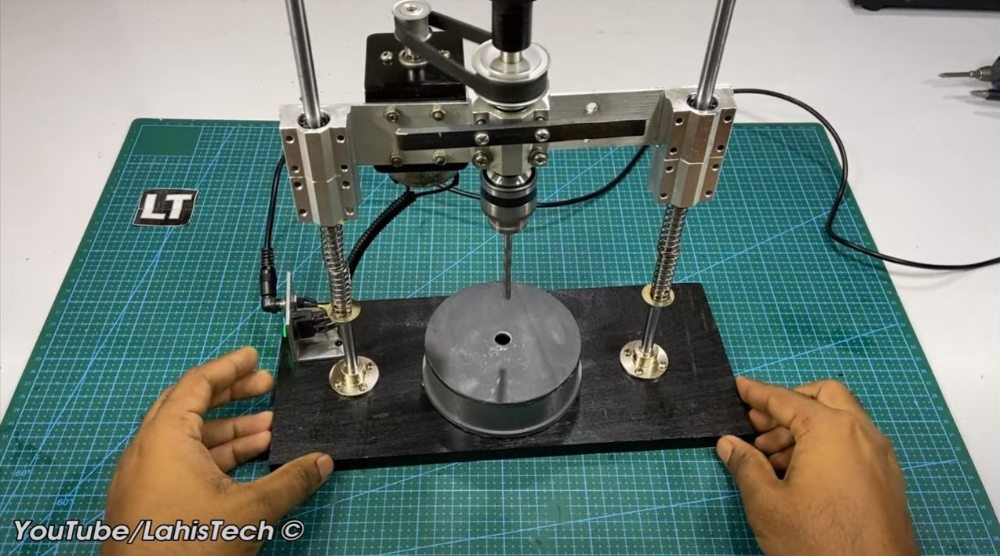

Самодельный мини сверлильный настольный станок

В радиолюбительской практике часто приходится изготавливать печатные платы, в которых необходимо сверлить много отверстий диаметром 0,5-3,0 мм, которые ручной, дрелью или на большом сверлильном станке просверлить невозможно.

Поэтому для сверления печатных плат многие радиолюбители изготавливают самодельные настольные или ручные мини сверлильные станки. Предлагаю Вашему вниманию разработанную и сделанную своими руками конструкцию настольного сверлильного станка, изготовленную из подручных деталей.

Конструкция

Основой станины мини сверлильного станка послужила стойка для проведения линейных измерений цифровым индикатором с небольшой доработкой. Был демонтирован предметный столик с регулировочными винтами и удалена часть подвижной штанги крепления стрелочного индикатора на длину прорези.

В основании стойки просверлено два отверстия для крепления столика и в них нарезана резьба М4. В самой штанге по центру симметрии с отступом от края отреза на 15 мм просверлено отверстие диаметром 10 мм под направляющий болт.

После подготовки основания можно приступать к изготовлению деталей. Столик сделан с дюралюминия и имеет размеры 100×120 мм толщиной 15 мм. Его можно сделать практически из любого материала, алюминия, железа, стеклотекстолита, ДСП, твердой породы дерева. Размер столика выбрать по своему усмотрению. Крепится столик к основанию мини сверлильного станка двумя винтами М4 с потайными головками.

Следующая деталь мини сверлильного станка это подвижная пластина, в которой закреплен двигатель. Пластина сделана из дюралюминия размером 50 мм на 130 мм, толщиной 15 мм. Толщина не критична, может быть от 5 мм и толще. Узкие торцы пластины для эстетики закруглены радиусом 25 мм. На расстоянии 80 мм в пластине сделаны два больших отверстия. Одно для скольжения по стойке во время сверления диаметром 30мм, а второе для закрепления двигателя диаметром 36 мм. Между большими отверстиями по линии, проходящей по их центрам, просверлено еще одно отверстие, в котором нарезана резьба М10. Центр этого резьбового отверстия, когда пластина надета на стойку, должен совпадать с отверстием, высверленным в штанге.

Закрепить двигатель в пластине можно было, просто зажав его с двух сторон винтами, в высверленные резьбовые отверстия, но мне захотелось сделать лучше. В пластине сделал прорезь и закрепляется двигатель обжатием пластиной с помощью винта М5. Благодаря такому решению двигатель легко извлекается из пластины и сверлильный мини станок превращается в миниатюрную ручную дрель, что иногда бывает необходимо. Если потребность в мини ручной дрели бывает частой, то можно установить винт с барашком.

Следующая деталь, это ручка-рычаг, благодаря которой обеспечивается ход сверла во время сверления, который составляет около 7 мм. Ручка-рычаг представляет собой пластину из дюралюминия толщиной 5 мм и габаритным размером 50×120 мм. В ней сделано одно овальное большое отверстие, размером, обеспечивающим проход двигателя мини сверлильного станка без касаний и возможности смотреть в точку входа сверла в деталь при сверлении для прицеливания.

Еще потребуется болт длиной 60 мм с резьбой на конце длиной, равной толщине пластины мини сверлильного станка, конус Морзе а1 для насадки патрона на вал двигателя и пружина достаточной жесткости, для возврата пластины с двигателем в исходное состояние.

Сборка

Осталось собрать детали вместе и мини сверлильный станок будет готов к работе. Болт продевается сначала через отверстие 10 мм ручки-рычага, далее вставляется в штангу. Одевается пружина и болт закручивается в подвижную пластину. Места трения деталей мини сверлильного станка желательно перед сборкой покрыть тонким слоем любой густой смазкой, в крайнем случае, можно обойтись и обыкновенным машинным маслом.

Собранный узел устанавливается на цилиндрическую стойку сверлильного мини станка, и штанга фиксируется штатным зажимом. Осталось установить двигатель, отрегулировать высоту и можно приступать к сверлению. Достаточно с небольшим усилием нажать на рычаг-ручку и сверло пойдет вниз.

Если усилие пружины будет недостаточно для поднятия подвижной части мини станка вверх, то нужно ее немного растянуть или заменить более жесткой.

Детали

Электродвигатель я использовал ДПМ-35Н1 на напряжение питания постоянного тока 27 В. Для электропитания двигателя сделал простейший блок питания, представляющий собой понижающий трансформатор, диодный мост и электролитический конденсатор. Можно использовать практически любой электродвигатель постоянного или переменного тока, но желательно с ротором, установленным на подшипниках качения (шариковыми). Чем частота оборотов вала двигателя будет выше, тем качественнее будут получаться отверстия и быстрее идти работа.

Работа

Если интересно, посмотрите короткий видео ролик, демонстрирующий мини сверлильный станок в работе.

О сверлах для сверления печатных плат

Как правило, настольные мини сверлильные станки применяются для сверления печатных плат для радио конструкций. Основой для печатных плат служит фольгированный стеклотекстолит, который из-за наличия в материале стекла очень быстро тупит режущие кромки сверла. После сотни просверленных отверстий в стеклотекстолите сверло приходит в негодность. Заправить сверло диаметром 0,7 мм качественно в домашних условиях практически невозможно. Есть твердосплавные сверла, специально предназначенные для сверления стеклотекстолита. Они выпускаются разных диаметром от 0,5 мм до 2,0 мм и все имеют хвостовик диаметром 2 мм.

Одним твердосплавным сверлом без заправки режущих кромок можно просверлить десятки тысяч отверстий. Один недостаток у такого сверла, оно очень хрупкое и легко ломается, если приложить боковое усилие. Если твердосплавное сверло зажать в ручной дрели, то при первом же касании к поверхности детали сверло сломается. В мини сверлильном станке я одним сверлом уже сверлю много лет, и оно до сих пор сверлит, как новое.

Самодельная пиноль для сверлильного станка. Настольный сверлильный станок своими руками: схемы и чертежи

The policy of different countries will become clear to you and you can easily prepare yourself for the coming changes or adapt already in our realities. However, you can find here not only various news from around the world. You can also easily find yourself a film, which will be nice to watch in the evening with a bottle of beer or popcorn.

In our search database there are films for every taste and color, you can easily find an interesting picture for yourself without any problems. We can easily find for you even the oldest and hard-to-find works, as well as the classics known to all — for example Star Wars: The Empire Strikes Back.

Войти Регистрация. Логин: Пароль Забыли?

If you just want to rest a bit and are looking for funny videos, then we can quench your thirst. We will find for you a million different entertainment videos from around the planet. Short jokes easily lift your spirits and another day will cheer you up.

Самодельный присадочный станок

Для этого необходим уголок мм с заранее просверленными отверстиями с резьбой под болты. К изготовленной детали прикрепляется круглый фиксатор в виде хомута для зажима дрели.

Фиксирующий элемент можно изготовить из металлической полосы шириной 20 мм. Рабочий стол с фиксатором.

Общие размеры стола подбираются с учетом индивидуальных требований. Элемент для фиксации обрабатываемых деталей необходим для обеспечения безопасности и удобства работы во время сверления. Фиксирующее устройство можно изготовить на основе металлической пластины с 4 крепежными отверстиями и обычной струбцины. Также вполне реально купить уже готовый механизм в магазине. Для его установки потребуется просверлить несколько отверстий в металлической основе станка.

Покраска элементов и смазка узлов. После изготовления станка можно покрасить все элементы для защиты металла от коррозии. Для этого подойдет любая краска. В качестве материала станины такого сверлильно-присадочного станка можно использовать обычную мебельную плиту, толщина которой составляет более 2 см. Удобнее всего применять для этого основание старого фотоувеличителя, немного доработав его конструкцию.

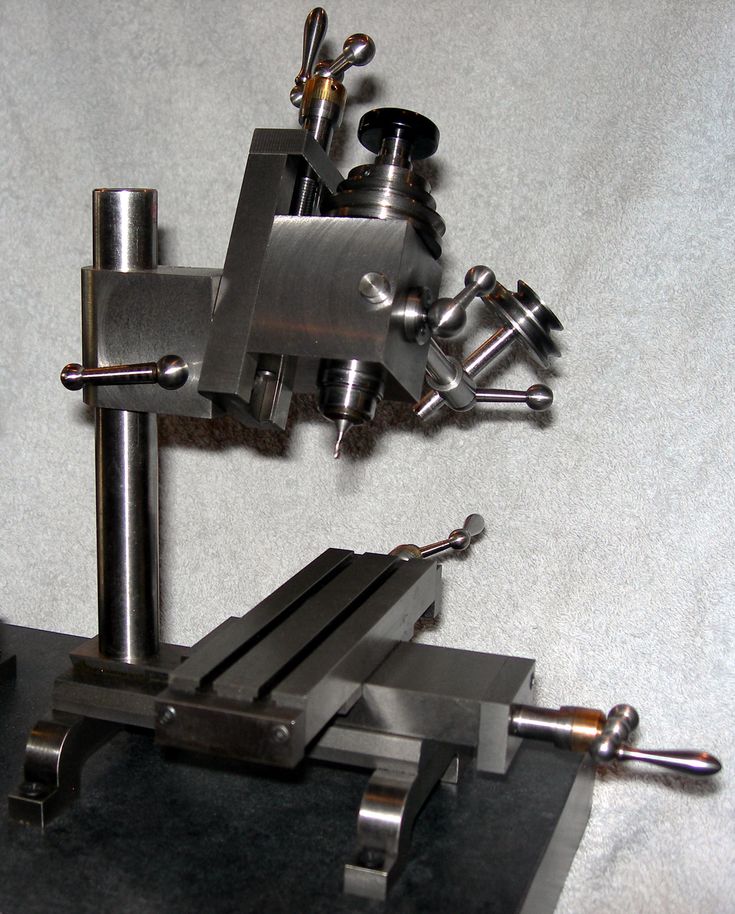

Иногда используют старый микроскоп, но это довольно редкий вариант, так как такой агрегат будет недостаточно большой и его применение будет ограничено. То, какое качество и точность будет обеспечивать самодельный сверлильный станок, зависит преимущественно от того, насколько правильно и надежно выполнено соединение его основания и вертикальной стойки.

Важными элементами такого микро станка являются две направляющие, по которым будет двигаться колодка с закрепленной на ней дрелью. Такие направляющие лучше всего изготовить из двух полос стали, которые надо надежно прикрутить к стойке при помощи шурупов. При изготовлении колодки желательно использовать стальные хомуты, которые надежно зафиксируют на ней дрель. Кроме того, чтобы избежать нежелательных вибрационных процессов при сверлении, в месте соединения колодки и дрели необходимо установить прокладку из толстой резины.

После этого нужно сделать механизм подачи такого мини станка, который должен обеспечивать перемещение электродрели в вертикальном направлении. Схемы изготовления подобного механизма могут быть разными, но он традиционно содержит в своей конструкции рычаг и пружину, которая крепится одним концом к стойке, а вторым — к колодке с дрелью.

Сверлильный станок из дрели, которую не планируется с него снимать, можно сделать более удобным в эксплуатации, если разобрать родной выключатель дрели и смонтировать отдельную кнопку на станину мини оборудования.

Такая кнопка всегда будет у вас под рукой и позволит оперативно включать и выключать устройство. Как видите, сверлильный станок из дрели совсем несложно сделать, для этого вполне достаточно внимательно прочесть эти инструкции или посмотреть обучающие видео в данной статье. В качестве примера рассмотрим более подробно один из вариантов самодельного сверлильного станка из дрели, собранного в домашних условиях.

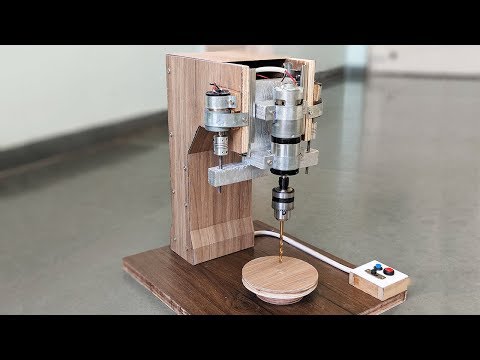

Отсутствие в хозяйстве лишней электрической дрели — это не повод для того, чтобы отказываться от идеи сделать сверлильный станок своими руками. Для привода механизма вращения такого оборудования можно использовать любой электрический двигатель.

Такие двигатели, которые раньше были установлены на различной технике, наверняка найдутся в гараже или мастерской любого домашнего умельца. Лучше всего для изготовления мини сверлильного станка подходят асинхронные двигатели, которыми оснащаются стиральные машины. Если у вас есть такой двигатель, вы можете уверенно применять его для изготовления домашнего сверлильного оборудования.

Изготовить сверлильное оборудование с таким двигателем в домашних условиях несколько сложнее, чем с использованием дрели, зато и мощность такого станка будет намного выше. Учитывая тот факт, что вес асинхронного двигателя больше, чем масса обычной дрели, вам потребуется более мощное основание и стойка для размещения механизма подачи.

Чтобы такой мини сверлильно-присадочный станок меньше вибрировал в процессе работы, необходимо устанавливать двигатель на мощное основание и располагать его как можно ближе к стойке. Но тут важно выдержать правильное расстояние, так как от него зависит удобство монтажа ременной передачи, за счет которой вращение от двигателя будет передаваться на сверлильную головку.

Для того чтобы вы могли изготовить такой станок в домашних условиях, вам понадобятся следующие конструктивные элементы:. Шестигранник также соединяется с металлической трубкой, подшипником и зажимным кольцом. Такое соединение должно быть очень надежным, чтобы полученный узел не разрушился в процессе работы. Механизм, необходимый для обеспечения подачи инструмента в таком мини станке, должен состоять из трубки, на которой предварительно делаются надпилы, и шестерни.

В эту трубку, высота которой должна соответствовать величине требуемой подачи инструмента, затем впрессовывается ось с шестигранником.

Чертежи сверлильного станка

Рассмотрим один из весьма серьезных вариантов самодельного сверлильного станка с асинхронным двигателем, сделанного явно не новичком.

Немногие домашние мастера рискнуть взяться за воплощение такого проекта, но если, что называется, приспичит, то нет ничего невозможного. Вполне очевидно, что изготовить такой станок достаточно сложно, а еще сложнее затем обеспечить точность его работы.

Поэтому оптимальным вариантом является использование электрической дрели для изготовления домашнего сверлильного станка. Напоследок предлагаем посмотреть еще пару видео, в которых мастера демонстрируют свои самодельные сверлильные станки. Эти ролики в очередной раз доказывают, что собрать собственными руками нужное оборудование всегда реально, хоть порой и непросто.

Настольный сверлильный станок своими руками: схемы и чертежи

Необязательно тратить деньги на настольный сверлильный станок, ведь его не так уж и сложно сделать своими руками. Для этого понадобится приобрести, изготовить или воспользоваться бывшими в употреблении деталями. Мы расскажем вам о создании нескольких конструкций, и вы сможете подобрать свою модель для сборки.

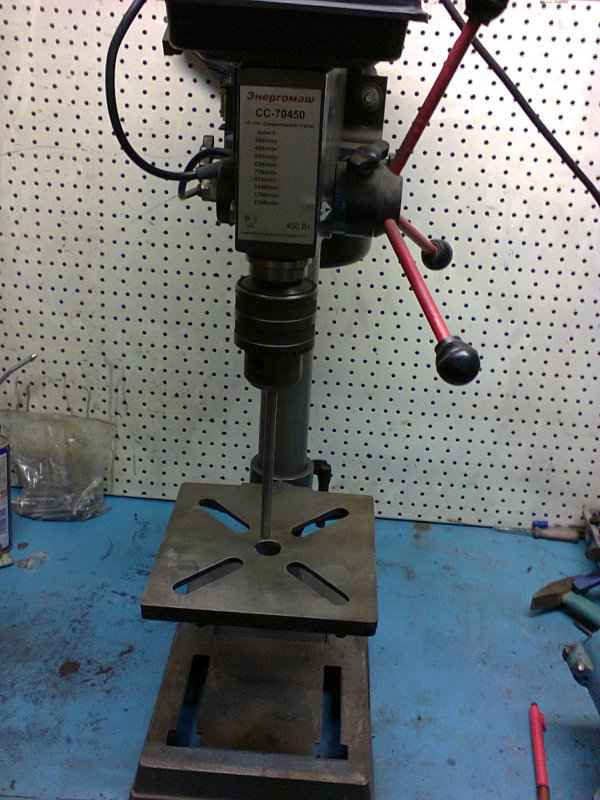

Вертикально-сверлильный настольный станок, сделанный своими руками для домашней мастерской

У каждого уважающего себя мужчины в набор слесарного инструмента входит электродрель. Дрель необходима во время сборки мебели, при установке навесных шкафов и светильников, при ремонте и обслуживании автомобиля. Сверление отверстий нужного диаметра и требуемой точности выполняется только на станочном оборудовании. Сверление отверстий в древесине, металле, пластмассе и других твёрдых материалах выполнит сверлильный станок для домашней мастерской.

Устройство, тип и параметры

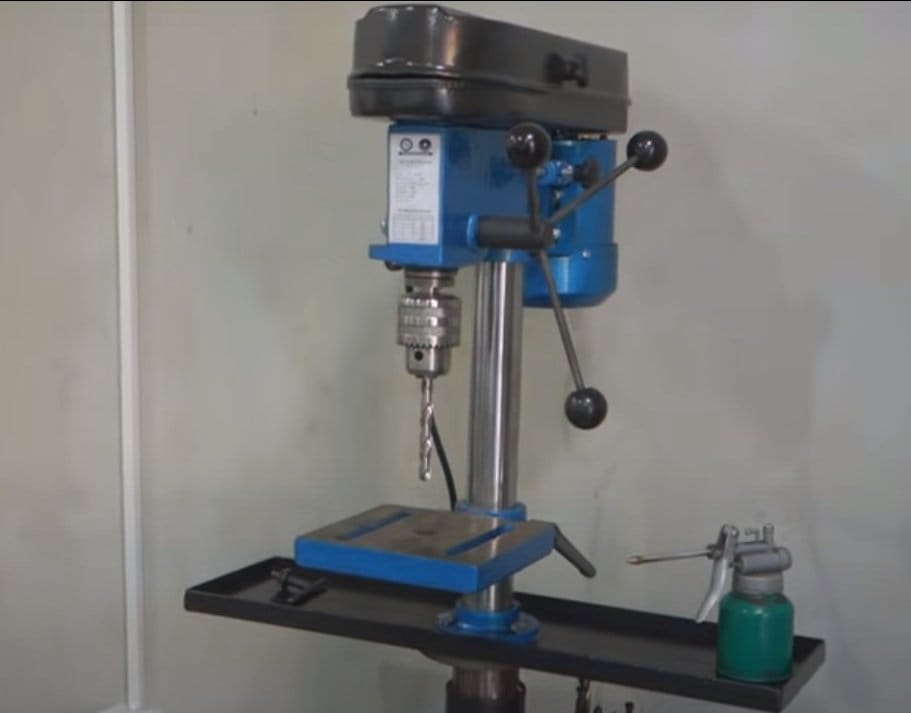

Распространённый тип сверлильного оборудования — это стационарный вертикально-сверлильный, горизонтально-сверлильный или переносной настольно-сверлильный станок. Тип выбирается в зависимости объёмов работ. Для домашней мастерской хороший вариант с установкой на столе. Элементы и узлы:

• металлическая станина, на которой вертикально установлена стойка;
• вертикальная стойка-колонна со шпиндельной бабкой;
• вращающийся шпиндель;
• сверлильный патрон.

Умело используемое сверлильное оборудование обогащает мастерскую, упрощает сверление, зенкерование, шлифование деталей, пользователь сумеет изготавливать предметы творчества. Благодаря устройству умелец самостоятельно ремонтирует металлические и деревянные изделия, изготавливает декоративные поделки. Среди сверлильных станков популярные настольные, они лёгкие и удобные в пользовании, имеют перечень операций:

• сверление отверстий разного диаметра;
• зенкерование отверстий;
• шлифование внутренних поверхностей;
• полирование цилиндрических полостей и наружной поверхности;
• хонингование цилиндров;
• фрезерование отверстий.

Технические и эксплуатационные характеристики

В первую очередь обратите внимание на мощность двигателя. Чем выше, тем быстрее сверление отверстий свёрлами диаметром 10 и глубиной 50 миллиметров, даже в металле и твёрдой древесине.

Мощность указывается в ваттах [Вт]. Для промышленного применения профессиональное оборудование имеет мощность 2 тысячи ват, для домашнего использования будет достаточно 700−1500 Вт. От мощности зависит максимальная скорость вращения и производительность сверления. Важно, чтобы станочное оборудование было массивное, а диапазон регулирования скорости вращения и подачи шпинделя соответствовал диаметру сверла.

В зависимости от модели максимальный диаметр свёрла — 18, 35, и даже более 60 мм. Полезной функцией является ограничитель глубины отверстия. Это чрезвычайно удобно.

Множество доступных в продаже станков имеет систему отвода пыли. На станине установлен держатель, позволяющий прикрепить трубку от пылесоса. Для борьбы с пылью используется прозрачный пластиковый экран, который защищает место сверления от загрязнения опилками. Благодаря ему сверло и поверхность детали хорошо видны. С этой же целью производители крепят светодиоды подсветки экрана. Они включаются автоматически вместе с запуском двигателя.

Модели станочного оборудования

Станок PRO 100/4 на магнитном основании — это профессиональная портативная машина, предназначенная для выполнения отверстий диаметром до 100 мм. Предлагаемая модель в течение десятков лет была протестирована пользователями в экстремальных условиях и получила положительные отзывы о её возможности и надёжности.

Модель оснащена ручкой, а шпиндель имеет гнездо с коническим отверстием под конус Морзе № 3, что позволяет использовать широкий спектр инструментов: свёрла цилиндрические с коническим хвостовиком диаметром до 32 мм.

Эта машина встречается также в версии PRO 100/4+, оснащённая регулируемым электромагнитным основанием. Она обеспечивает точное позиционирование оси инструмента при включении электромагнита. Это особенно удобно, когда приходится использовать как горизонтальный сверлильный станок. Оператор не держит машину в руках, он надёжно устанавливает её в нужное горизонтальное положение. Возможности станка на магнитной подушке:

• точное сверление отверстий в материалах;
• использование в вертикальном и горизонтальном положении;
• две скорости;
• вращение вправо/влево;
• магнитное крепление;
• нарезание резьбы до размера M18;
• размер электромагнита 220x110x60.

Технические данные:

• Мощность электропривода 1700 Вт
• Напряжение электрического тока 230 V / 50 Гц

Скорость вращения шпинделя в оборотах за минуту:

• первая — 110;
• вторая — 175;
• третья — 245;
• четвёртая — 365.

Другие характеристики:

• Диаметр сверления древесины фрезой 100 мм.
• Диаметр нарезания резьбы, максимально M18.
• Диаметр сверления 32 мм.
• Размеры основания станины 110 x 220 мм.
• Высота — 700 мм.
• Рабочий ход 256 мм Масса 25 кг.

Изготовление самодельного станка

Не всегда есть возможность и целесообразность домашнему умельцу купить сверлильный станок. Для выполнения работы, связанной со сверлением отверстий, применяется дрель. Однако при работе возникает ряд неудобств: дрожит рука, наклоняется дрель, падает деталь, ломаются свёрла, не удаётся просверлить отверстие под прямым углом.

Чтобы избежать перечисленных проблем, умельцы изготавливают своими руками из дрели импровизированный сверлильный станок для домашней мастерской. Такое оборудование применяется, когда точность отверстия не важна, а сверление выполняется редко.

Станок с деревянной стойкой

Простую настольно-сверлильную стойку для крепления привода изготавливают из брусьев. Основанием служит древесно-стружечная плита размером 300х400х20 миллиметров. К основанию крепится деревянная стойка сечением 50х20 и высотой 400 миллиметров. К стойке шурупами закрепляется направляющая планка для мебели.

Кронштейн для зажима электродрели изготавливается из деревянного бруска размером 160х100х20 мл, в которой просверлено отверстие под шейку дрели и закреплён шурупами металлический уголок для крепления к направляющей планке. Конструкция должна свободно перемещаться вверх-вниз при помощи рукоятки, которая одним концом зафиксирована на стойке, а другим к металлической планке на кронштейне. Для возвратного движения кронштейна с дрелью закреплена пружина, одним концом к стойке, другим к кронштейну.

Чтобы упростить работу, в магазине можно купить стойку промышленного изготовления к станку для сверления отверстий. Процесс значительно ускорится, а полученный домашний сверлильный станок выглядит, словно заводской.

Настольное оборудование

Другой возможный вариант — это настольный сверлильный станок для домашней мастерской, изготовленный своими руками из деталей фотоувеличителя. Подходит отслуживший свой век увеличитель. Если с него снять осветительный блок, остаётся мощная станина с вертикальной стойкой и рукоятью штурвалом для перемещения кронштейна-держателя вдоль стойки. Для переоборудования необходимо изготовить простое крепление для дрели и установить его на кронштейн-держатель. Для возвратного движения необходимо установить пружину.

Способов изготовить технологическое оборудование для гаража или мастерской много. Люди гуманитарного склада ума покупают технику в магазине. Умельцы-технари делают оборудование и приспособления своими руками. И те, и другие получают удовольствие от своих действий.

• Автор: admin
• Распечатать

Оцените статью:

(1 голос, среднее: 1 из 5)

Поделитесь с друзьями!

Самодельный сверлильный станок

Настольный сверлильный станок для домашней мастерской

Содержание

• 1 Как выглядит простой сверлильный станок
  • 1. 1 Станок для выполнения особых задач
  • 1.2 Заготовки, с какими можно работать
  • 1.3 Необходимые для работы условия
    • 1.3.1 Для того, чтобы поддерживать станок в рабочем состоянии его необходимо регулярно чистить
  • 1.4 Как изготовить станок своими руками

Сверлильный станок — незаменимая в хозяйстве вещь. С его помощью можно выполнить множество работ с любыми материалами, которые чаще всего применяются в небольших ремонтных работах и при конструировании. Дерево, металл, резина и пластмасса легко сверлятся таким устройством.

Настольный сверлильный станок имеет большое преимущество перед обычной ручной дрелью — с ним намного легче управляться, а точность проделанных отверстий и скорость их проделывания намного выше, чем у любого другого подобного инструмента.

Также, в отличие от ручной дрели, сверлильный станок обладает намного более крепкой и долговечной конструкцией, которая разработана таким образом, чтобы не только обеспечить максимально удобный хват, но прижимную силу и продуктивность устройства в целом.

Среди основных элементов станка, которые наиболее ощутимо влияют на его работу, можно выделить:

• Патрон
• Двигатель
• Рабочий стол

Патрон представляет собой часть, с типичной для всех дрелей конструкцией — он состоит из корпуса, внутри которого расположены самоцентрирующиеся кулачки. Подавляющее большинство таких патронов рассчитаны на сверла диаметром до 12 миллиметров. Вторая особенность сверлильного станка — это его двигатель и привод. Электродвигатели станков могут быть разной мощности, в зависимости от целей, для которых он будет использоваться. В большинстве случаев, для домашнего использования применяются станки с мощностью двигателя от 250 до 1000 ватт. Их вполне достаточно для того, чтобы проделать отверстие в твердой древесине, либо толстой стали. Но главная особенность и основное отличие станка от дрели в том, что для передачи крутящего момента используется ременная передача. Она намного удобней, практичней и экономней, чем прямое соединение и к тому же позволяет избежать поломок в механизме передачи. А на некоторых устройствах при помощи ремня можно регулировать также и скорость вращения сверла при работе с различными материалами.

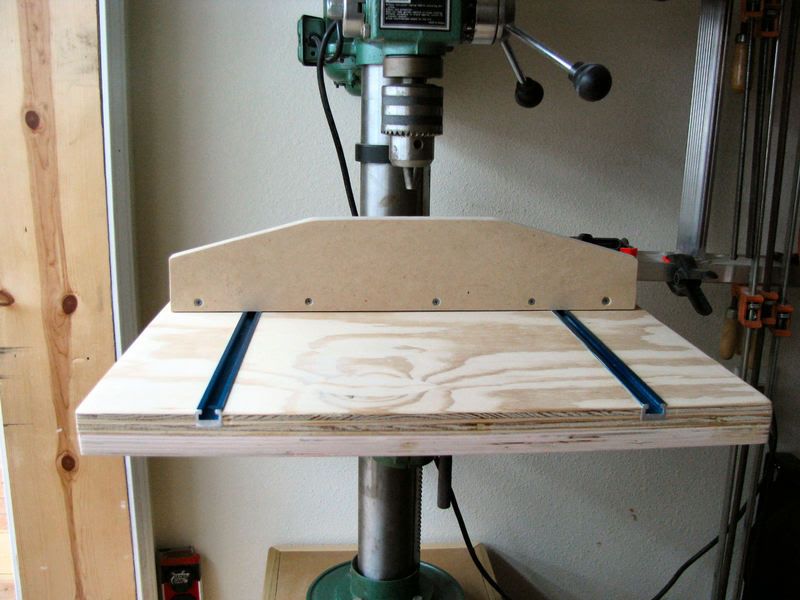

Рабочим столом называется часть станка, которая располагается перпендикулярно его стойке и служит для облегчения процесса сверления. В центральной части стола проделано отверстие для облегчения прохождения сверла сквозь заготовку или деталь, без повреждения стола, либо сверла. На многие модели станков устанавливаются столы с предварительно проделанными канавками под крепление тисков и других вспомогательных элементов. Таким образом, и без того полезное и удобное устройство становится еще более практичным в применении.

Кроме основных составных частей, которые непосредственно влияют на удобство в работе со станком, есть также масса дополнительных частей этих устройств, которые могут отличаться друг от друга внешним видом, функциональность и даже исполнением. Но все они выполняют минимум функций, вложенных в них изначально и позволят пользоваться станком с большей продуктивностью. Так, плита основания может послужить не только надежным креплением, но и заменить собой рабочий стол, в том случае если необходимо работать с заготовкой, которую нет возможности обработать обычным способом.

К тому же, такой рабочий стол будет очень удобен во время работы, поскольку его можно крепко привинтить к абсолютно любой поверхности. Ограждение, которое устанавливается в виде защиты вокруг патрона предназначено для того, чтобы обезопасить оператора устройства во время работы — не допустить попадания волос, других частей тела и одежды в движущуюся часть устройства. Практически во всех моделях эта часть выполнена с прозрачного пластика, который не мешает обзору.

Станок для выполнения особых задач

Все сверлильные станки применяются для того, чтобы делать отверстия в заготовках, изготовленных из различных материалов. Это могут быть как сквозные, так и глухие отверстия глубину которых можно контролировать, благодаря точному механизму подачи, который к тому же оснащается измерительной линейкой. Но станки также бывают и других видов, несмотря на то, что в домашних мастерских наиболее распространены станки лишь одного единственного вида. В зависимости от того, что именно нужно от такого станка, он может выполнять действительно разнообразные функции:

• шлифовку поверхностей
• горизонтальную фрезеровку
• наклонно-торцевую фрезеровку

Расширение функционала простого станка возможно благодаря небольшим модификациям основы его конструкции, а также добавления некоторых особых деталей, которые делают процессы сверления и фрезеровки намного удобнее и проще.

Такие аппараты чаще используются в производстве, для выполнения особых задач, которые касаются обработки печатных плат, либо сложных металлических деталей, но их также можно успешно применять и в домашних мастерских. Особенно актуальны такие приборы в том случае, если в мастерской производится ремонт техники или электроники — в этой сфере им точно найдется применение. Также, в домашней мастерской найдется применение и для более узкопрофильных аппаратов:

• Станок с ЧПУ
• Радиально сверлильный станок
• Вертикально сверлильный станок
• Горизонтально расточный станок
• Координатный расточный станок

Все эти вышеперечисленные устройства хоть и применятся в достаточно узких сферах, но все же имеют высокую производительность и пользуются большой популярностью среди владельцев мастерских. Основное их преимущество состоит в том, что все эти станки производятся с соблюдением высших норм и критериев качества, а низкокачественных подделок на рынке приборов встречается очень мало — во много раз меньше, чем подделок и просто низкокачественных ручных дрелей.

В любом случае, такой станок поможет вам заняться изготовлением деталей достаточно высокого качества и уровня исполнения, благодаря тому, что конструкция этого прибора изначально рассчитана на широкий спектр обрабатываемых материалов и возможность изготовления идентичных дубликатов изделий, с точной настройкой всех размеров и габаритов изделий.

Заготовки, с какими можно работать

Для работы с различными заготовками потребуются различные виды станков. Но основной критерий в работе с материалом, это конечно же его габариты. Чем больше заготовка и чем она толще, тем большего размера станок понадобится. Также, стоит учитывать то, что чем толще метал который необходимо обработать, тем больше должна быть максимальная мощность двигателя и соответственно дольше время беспрерывной работы устройства. Станки с низкими показателями скорости и, что намного важнее, мощности, применяются для обработки металлов небольшой толщины и более мягких материалов — дерева, пластмасс. Что касается обработки сложных деталей, в которых необходимо проделать несколько отверстий, что лежат в одной плоскости, то для этого нужен станок с подвижной колонной. С помощью такого приспособления можно не двигать деталь, закрепленную на рабочем столе.

Вместо этого можно передвигать колонну со всем сверлильным механизмом в нужной плоскости на нужное расстояние. Точность работ при этом остается на высоком уровне — не происходит отклонений даже на миллиметр. Если же буде часто возникать необходимость в обработке деталей сложной и несимметричной формы, то на обычном станке с фиксированной колонной такую работу можно легко выполнить при условии, что рабочий стол сможет двигаться во всех возможных направлениях, в особенности, вокруг колонны.

Необходимые для работы условия

Работать на сверлильном станке в домашней мастерской не сложнее, чем выполнять работу при помощи ручной дрели. Но в то же время, между ними существуют некоторые различия, которые касаются не только конструкции, но и условий работы с ним.

Для того, чтобы поддерживать станок в рабочем состоянии его необходимо регулярно чистить

Чем чаще будет происходить очистка станка, тем больше возрастает шанс того, что он прослужит вам без поломок. То же касается и его смазки. Шпиндель устройства желательно смазывать хотя бы один раз в три месяца. Смазку устройства вообще лучше менять почаще, даже в том случае, если аппарат простаивает — таким образом вы убережете его от потери точности и возникновения ржавчины внутри устройства. Также, это предупредит преждевременный износ движущихся деталей станка, на которые может повлиять изношенная и старая смазка. Также, регулярный внимательный осмотр патрона и ремня передачи поможет избежать возникновения потенциально опасных ситуаций, которые могут возникнуть в случае поломки или неисправности одной из этих частей во время работы.

Работа в безопасности

На всех современных моделях настольных сверлильных станков установлено интеллектуальное управление, благодаря которому переключение скоростей происходит при помощи кнопок управления. На старых и недорогих установках такой роскоши не наблюдается. Для того, чтобы сменить скорость нужно полностью остановить станок, снять защитную крышку и перебросить ремень передачи. Для соблюдения правил безопасности такой метод смены режима подходит идеально — для манипуляций необходима полная остановка оборудования. Но вот что касается смены скорости при помощи клавиш, здесь ситуация с соблюдением правил безопасности, посложнее.

Для того, чтобы безопасно сменить скорость вращения сверла нужно извлечь его из обрабатываемой детали во избежание закусывания, перегрева или его обламывания. Также, во время работы станка на нем должно присутствовать ограждение вокруг патрона изготовленное из прозрачного пластика. Именно оно помогает избежать многих потенциально опасных ситуаций. Также, в обязательном порядке около оператора станка должна присутствовать кнопка полной остановки устройства, на тот случай, если ему не удастся дотянуться до кнопок управления устройством.

Хороший совет по работе

Работая с устройством малой мощности, таким как настольный сверлильный станок, всегда стоит помнить о том, что все сверла и материалы отличаются друг от друга по партиям и по качеству. Особенно это касается расходных материалов, произведенных в Китае. Очень часто они из-за своей дешевизны могут не соответствовать даже простейшим критериям качества, что может сильно отразится на работе само станка. Многие сверла в таком случае не могут сдать отверстие даже в самых мягких видах стали, не зависимо от того, какая скорость вращения установлена и проводится ли охлаждение детали в процессе работы.

Перед тем, как приступать к обработке детали обратите внимание на то, какого качества материалами вы располагаете.

Также, во избежание преждевременного износа составных частей станка и расходных материалов для обработки материалов нужно выбирать соответствующие настройки скорости и подачи. Таким образом вы на долго сохраните исправным ваше устройство и сэкономите на расходах. Также стоит учитывать, что большинство станков для домашних мастерских рассчитаны на двухфазную сеть. Соответственно, их производительность намного ниже, чем у станков с большей мощностью и большими требованиями.

Как изготовить станок своими руками

Не зависимо от типа станка, все они имеют общие черты и обязательные, общие для всех, детали конструкции — двигатель, механизм передачи движения, рукоять управления и рабочий привод. Таким образом, все типы сверлильных станков имеют не такие уж сильные различия, а благодаря простоте конструкции их можно изготовить в домашних условиях, без необходимости прибегать к каким-либо особым изощрениям или искать особые части.

Сделать настольный сверлильный станок для домашней мастерской под силу практически любому человеку, который хоть раз в жизни держал дрель и знаком с принципом ее работы. Именно станок из дрели является самым популярным кустарным аналогом заводского сверлильного станка. В качестве рабочей части станка может выступать как старая, так и новая дрель. Единственное требование к ней — это не расшатанный патрон.

Это необходимо для того, чтобы избежать излишних вибраций будущего устройства и добиться точности сверления — она и так будет достаточно относительной. Начинать изготовление самодельного станка лучше всего со стойки, основы. Для нее прекрасно подойдут доски, сталь или какая-либо другая плита большой толщины. Наилучшим вариантом конечно будет стальная плита с отверстиями для крепления и под сверло. Но дерево или ДВП также подойдет — основная функция этого элемента — поглощение большего количества вибраций, которые возникают во время работы устройства.

Следующая часть устройства — держатель, должна быть прикреплена к основе точно под прямым углом. От этого зависит, насколько точным будет самодельный станок. Способ крепления должен обеспечивать максимальную прочность соединения, для того, чтобы в процессе работы не возникало никаких проблем в виде смещения направляющей от напряжения на упор или даже под весом самой дрели. Ее, кстати, проще всего закрепить при помощи хомутов. Но независимо от того, какие хомуты используются, между дрелью и основой для крепления лучше всего установить прокладку их резины. Таким образом, часть вибрации, которая возникает во время работы дрели будет гаситься практически сразу, а крепления не будут разжиматься.

Касательно того, каким должен быть механизм подачи, здесь возможно большое количество вариантов. Некоторые мастера, которые самостоятельно изготавливали станки предпочитали струбцины. Они обеспечивают плавную подачу и достаточно сильный нажим в том случае ели необходимо просверлить какой-нибудь твердый материал. Но если под рукой ничего подобного нет, то подачу можно сделать из нескольких досок. В таком случае направляющих, прикрепленных к основе должно быть минимум две. К ним крепятся две доски, одна из которых подвижна, а другая крепко зафиксирована.

Движение доски осуществляется при помощи рычага, который к ней прикреплен. Для большего удобства рычаг можно усовершенствовать бруском, который будет выступать в роли ограничителя. Металлические направляющие устанавливаются строго под прямым углом при помощи фланца, который приваривается к ним под нужным углом с применением угольника — таким образом, направляющая становится на свое место и в дальнейшем не вызывает проблем, связанных с углом, под которым сверло заходит в обрабатываемый материал.

схем и чертежей. Другие варианты от сверлильных станков

При столярных и сантехнических работах обычно используется соответствующий инструмент, предназначенный для выполнения конкретных задач. Однако бывают такие ситуации, когда гораздо удобнее и проще использовать специальные машины. Они позволяют оптимизировать процесс и сэкономить время при использовании одного и того же типа. Поэтому вопросы о том, как сделать сверлильный станок Из дрели, очень часто возникают у современных мастеров.

Нужда или роскошь

В первую очередь стоит сказать, что такое приспособление очень удобно использовать при изготовлении отверстий в небольших горизонтальных плоскостях. Он практически полностью избавляет сверло от люфта, обязательно возникающего при ручном изготовлении. Даже небольшой диаметр сверла значительно повышает точность проделанного отверстия, минимально уменьшая погрешность. Также такое оборудование очень экономит время и силы, если вам необходимо частое использование или монотонная работа.

Практически все предприятия, на которых выполняются сантехнические работы, оснащены такими агрегатами. Дело в том, что изучение охраны труда показало увеличение производительности и улучшение качества при использовании. Некоторые из них приобретают даже сверлильный станок на магнитной подошве, чтобы оптимизировать производство на больших плоскостях без использования дорогостоящего оборудования.

Зачем сверлить?

В настоящее время существует множество конструкций для создания такого оборудования в домашних условиях. Однако большинство специалистов рекомендуют изготовить дрель-сверлильный станок. Это связано с тем, что данное средство уже полностью содержит все необходимые компоненты и агрегаты, и их не придется приобретать отдельно. При этом фиксация на конструкции выполнена так, чтобы можно было легко снять дрель для самостоятельной работы. В результате мы не теряем инструмент, которым можно пользоваться самостоятельно.

Материалы

Для того чтобы создать сверлильный станок у вас необходимо приобрести сам инструмент. Его подбирают в соответствии с параметрами, которые должны будут быть у готового устройства. При этом специалисты советуют обращать внимание на изделия, имеющие свой небольшой люфт. В противном случае целесообразность использования его для работы ставится под сомнение. Вам также могут понадобиться:

• Направляющие. Они используют системы, применяемые в производстве мебели, или металлические полосы.
• Станна. Чаще всего изготавливается из металлической пластины или деревянного ящика, на который крепятся магниты или балласт для утяжеления.
• Крепеж Когда делают сверлильный станок из дисков своими руками, сразу подбирают муфты или хомуты, подходящие для фиксации того или иного инструмента.
• Деревянные или металлические конструкции — В зависимости от того, какой материал обрабатывать.
• Пружина, необходимая для осуществления обратного хода.
• Если будет создаваться сверлильный станок, понадобятся сами магниты.

Инструмент

В этом случае выбор используемого инструмента зависит от материала для создания рамы. Однако следует сразу отметить, что уголок для измерения соединения элементов под 90 градусов будет необходим в любом случае. Даже мини-сверлильный станок при его изготовлении требует соблюдения большой точности, так как это впоследствии скажется на качестве выполненных отверстий.

Чертеж

В первую очередь необходимо определиться с конструкциями конечного изделия и материалом его изготовления. При этом не нужно изобретать слишком сложные технические решения или дорогие узлы. Типовой чертеж сверла из дрели довольно прост. Он предполагает создание прочной и устойчивой станины, на которую крепится вертикальный штатив с подвижной кареткой. Учитывая это, особое внимание стоит уделить осуществлению движения сверла в вертикальной плоскости, хотя использование готовых направляющих значительно упрощает этот процесс. Если в качестве рамки использовать штатив микроскопа, фотоволлера или пресса, то чертеж будет опираться на их основу, и весь процесс изготовления значительно упрощается.

Станина и тренога

Даже мини-сверлильный станок нуждается в прочном фундаменте. Он не только должен удерживать всю конструкцию, но и может быть оснащен различными элементами для фиксации инструментов или других приспособлений. Продумывая устройство сверлильного станка, стоит прислушаться к советам специалистов. Многие мастера рекомендуют создавать эти приспособления из дерева. Поэтому для кровати используют деревянный каркас в виде небольшого ящика. Он имеет посадку для установки тисков или других конструкций. Если изделие планируется использовать на больших поверхностях, то станину делают из цельной плиты с отверстием под дрель. Так можно реализовать принцип сквозного сверления.

Практически любое устройство сверлильного станка предполагает установку вертикальной треноги под углом 90 градусов к станине. Поэтому в работе очень важно использовать точную и надежную фиксацию штатива с помощью дополнительных креплений в виде уголков.

Если предполагается работа под определенным углом, то можно заранее изготовить определенные приспособления, которые будут крепиться на кровати. Чаще всего в таких случаях используются готовые мячи с регулируемым углом наклона.

Создание механизма перемещения

Когда изготавливается самодельный сверлильный станок из дрели, то этому этапу нужно уделить особое внимание. Дело в том, что вертикальный ход должен быть мягким, без перекосов, люфтов и смещений. Учитывая это, профессиональным мастерам рекомендуется использовать готовые направляющие, которые можно взять с других устройств. Также можно использовать системы, предназначенные для удлинения ящиков от корпусной мебели. Они надежны и выдерживают большие нагрузки.

Установку направляющих производят непосредственно на штатив или специальные планки, прикрепленные к нему. В работе очень важно использовать измерительный инструмент, так как эти элементы нужно располагать под углом 90 градусов по отношению к станине и параллельно друг другу. Не допускайте даже небольших перекосов или смещений.

Вторая часть направляющих закрепляется на специальной каретке, куда и будет устанавливаться сама дрель. Изготавливается из дерева и подгоняется под размеры исходного инструмента. Также к каретке прилагается небольшая ручка, с помощью которой оператор будет контролировать процесс движения.

Для осуществления возвратного движения и облегчения управления кареткой на станке установлена ​​пружина. Один конец закрепляется в верхней части штатива, а второй крепится на подвижном механизме. При этом сразу же проверьте уровень его натяжения, который при необходимости можно изменить, подрезав витки или их растянув. Однако лучше всего такую ​​настройку производить под нагрузкой, а значит производить ее только после закрепления на буровой каретке. Некоторые мастера рекомендуют делать пружину съемной, чтобы ее можно было извлечь после работы. Так он не растянется и слабее.

Сверла для фиксации

Обычно инструкции, рассказывающие, как сделать из дрели сверлильный станок, рекомендуют создавать специальные крепления, с которыми в итоге очень сложно работать. Однако при правильном подборе инструмента его можно зафиксировать с помощью обычных сантехнических хомутов, применяемых при создании соединений шлангов с трубами. При этом потребуется внести определенные изменения в форму каретки или даже немного подкорректировать корпус дрели.

Очень важно, чтобы инструмент был плотно закреплен и перемещался в климате. Поэтому на этапе изготовления каретки практически не оставляют свободного места, ограничивая конструктивно со всех сторон. По сути, сама каретка представляет собой своеобразную станину для дрели, в которой она будет сидеть очень плотно. Дополнительные элементы нужны только для надежности фиксации. Такой подход значительно упростит конструкцию и позволит быстро извлечь инструмент при необходимости.

Выход

Учитывая изложенный выше материал, можно сделать вывод, что сверлильный станок из дрели можно изготовить самостоятельно и без больших финансовых затрат. В этом случае конечный продукт будет максимально приспособлен к выполнению конкретных технических задач, сможет удовлетворить соответствующее назначение конечного пользователя. Однако стоит учитывать тот факт, что заводские конструкции обычно имеют меньшую погрешность и способны выполнять точную работу с минимальным допуском. Поэтому такие приспособления обычно подходят для частного использования или в небольших мастерских, где не требуется создавать отверстия высокой точности.

Дрель является многофункциональным инструментом, но в руках человека на весу от нее сложно получить особую точность сверления. Сверлильный станок из дрели своими руками по предложенным чертежам может быть кстати. Если дрель – инструмент повседневного спроса, ее можно зафиксировать на кронштейне струбцинами. При включении энергетического инструмента в постоянный состав можно добраться до пускового узла машины.

Когда необходим сверлильный станок

Сверлильный станок

из дрели используют те, кто создает самоделки. Сделай их с фантазией, найди в них нужные детали Магазин сложен и потерял смысл. Мастера любят создавать все в одиночку. Часто перед этим мастером встает вопрос о точности отверстий, которые он должен просверлить. Всем известно, что не бывает на коленке и на коленке. Потребуется держатель, чтобы зафиксировать инструмент защелкой.

Выбор сверла зависит от характера шатания. Для изготовления электронных плат для радиолюбителей требуется сечение. Крутил от 0,3 мм, вручную при малейшем отклонении от прямого угла Сверло лопнуло. Положение спасет только небольшой сверлильный станок, но стоит он дорого. Выход один — сделай сам.

Самостоятельно созданная из первичных материалов машина может быть:

• выполнить сквозные и глухие отверстия;
• сверло в тонкой заготовке с центрированным перпендикулярным отверстием;
• прорежьте отверстие или нарежьте резьбу.

Основные части сверлильного станка

Сверлильный станок, а это значит, что дрель предполагается собирать с помощью или быстро. Инструмент должен быть закреплен на надежной вертикальной стойке и иметь свободу перемещения вверх-вниз. Стеллаж должен быть установлен вертикально и закреплен снизу на массивной плите, которая называется станиной. Инструмент легко описать, но для достижения точности операций нужно создать выверенный дизайн. В специальных изданиях и интернете можно найти чертежи сверлильного станка из дрели своими руками из различных материалов.

Любой инструмент, созданный по стандартам на предприятии, оснащается элементами безопасности — защитными экранами, блокировками от случайного включения. Создавая свой инструмент, вы должны позаботиться о защите, принять меры, чтобы машинка не попала в руки детям.

Сверление сопровождается сильной вибрацией. Небольшие сотрясения разрушают структуру материалов, точное выполнение операций не достигается. Вибрация гасится мягкими прокладками, установленными в местах крепления инструмента и массивной станины — вибрационные волны тупятся. Способствует мелким толчкам инструмента. Плохая сборка, центры, смещение центра тяжести. Все подвижные части самодельного сверлильного станка из дрели подгоняются потно, с минимальными зазорами.

Сборка сверлильного станка по чертежам

В помощь мастеру, впервые строящему сверлильный станок из дисков своими руками, предлагаются чертежи. Собрать конструкцию из деревянных брусков и использование мебельных плит под облицовку сможет любой человек, владеющий первичными столярными навыками. Крепление конструкции из дерева выполняется методом самостоятельной вытяжки.

Для крепления элементов используйте уголки. Узел крепления дрели может быть разборным, на съемных хомутах, или собирать инструмент плотно. Важной частью устройства будет подвижное саладное устройство, по которому движется бур во время работы. Часто для создания полозов используют мебельные телескопические направляющие. Просто и понятно представлено как собрать сверлильный станок своими руками, на видео:

Предлагаемый вариант универсален, он одинаково хорошо справляется с металлом, деревом и другими материалами. Но он громоздкий и для мелких операций умельцы делают миниатюрные станки, используя штатив от фотособрата и сварную станину. В некоторых случаях рулевая стойка идет от автомобиля. Металлические каркасные конструкции требуют навыков сантехника. Как сделать сверлильный станок решается в зависимости от наличия основных деталей и назначения.

Примером идеальной необычной конструкции Небольшой прибор для радиомастеров послужит станком от олдскульного микроскопа и дворником двигателя автомобиля УАЗ. Двигатель дает большой крутящий момент, но для его использования потребуется удлинить вал. Его мощности и крутящего момента достаточно для сверления тонких, как фольга, листов металла. Сам кронштейн нуждается в доработке — убирается точная настройка, микроскопический узел и установленный миниатюрный двигатель.

Умы работы на сверлильном станке

Вновь изготовленный станок требует доналадки. Пробное включение осуществляется на столе, откуда удаляются все, не относящиеся к делу, предметы. Станок считается правильно собранным и готовым к дальнейшей работе, если:

• сверло вращается вдоль оси, не создавая расширяющихся секторов за счет быстрого вращения;
• опущенное вниз сверло должно точно войти в углубление или намеченную точку на станине;
• отрегулировать движение сверла по Салазку туго, но без горячих рывков;
• для сквозных отверстий была сварена специальная подложка, чтобы не портить кровать.

При сверлении помнить о нагреве устройства, периодически поднимать защелку при глубоком сверлении, можно использовать для охлаждения.

Всегда помните о бесскоростном режущем инструменте. Это источник повышенной опасности. Референс можно потратить только на обесточенное оборудование. Глаза всегда должны быть защищены очками.

Подборка разнообразных сверлильных станков, созданных руками мастеров, на все случаи жизни подтверждает неисчерпаемый микс народных умельцев. Все можно купить в магазине, а можно создать свой инструмент — достойный мастера.

Один из вариантов сверлильного станка из дрелей — видео

С помощью обычной ручной дрели практически невозможно вручную просверлить строго перпендикулярное отверстие в толстом бруске, выполнить ряд точных параллельных сверлений. Покупать для этой цели даже недорогой сверлильный станок крайне расточительно, если подобная работа носит эпизодический характер.

Существуют специальные устройства Для заводских производителей, расширяющие их возможности в этом плане. Нажмите на правую картинку вправо для более подробного рассмотрения.

Их использование позволяет превратить дрель в подобие сверлильного станка. Конечно, можно приобрести одно из этих приспособлений, подобрать под свой инструмент, а можно сделать из дрели сверлильный станок и сделать его своими руками. Рассмотрим несколько подходов к решению этой задачи.

Сверлильный станок из дрели своими руками, чертежи

Подробных чертежей такого устройства не найти даже в Интернете. Отчасти это объясняется множественностью подходов и технических решений, отчасти — простотой и доступностью методов решения данной задачи. Проанализируем те, которые нам удалось найти.

Этот, пожалуй, самый подробный и подробный. Основным преимуществом такой компоновки является отсутствие каких-либо зубчатых пар, обеспечивающих вертикальное перемещение сверла на рейке, являющейся основой устройства. Подпружиненный держатель перемещается на стойке на расстояние между ним и нижним упором за вычетом толщины сжатой пружины. Для предотвращения его вращения в горизонтальной плоскости в стойке, очевидно, выполнены пазы, перемещающие винт 16. Место крепления инструмента в держателе выполняется, исходя из параметров конкретного сверла.

Еще проще для самостоятельного воплощения чертеж деревянной стойки для дрели.

Показаны не все размеры, в связи с тем, что они не имеют принципиального значения. Рычажная система подачи, как и в предыдущем случае, обеспечит строго параллельное движение электродрели по стойке. Удержание инструмента в верхнем положении достигается за счет сил трения в пазах и на боковом кожухе держателя и регулируется усилием затяжки винтов.

Если у вас есть свободная винтовая пара, то можно от старых тисков, также ее можно использовать для системы подачи инструмента в самодельной стойке для электродрели.

Для небольших сверл можно применить обычную резьбовую студию O 16-20 мм с соответствующей накидной гайкой, которые продаются в магазинах, торгующих скобяными изделиями.

Простые конструкции самодельных стоек для сверлильного станка

Мы подобрали для вас простые в изготовлении, но интересные на наш взгляд конструкции стоек для самодельных сверлильных станков на базе электродрели.

Такая деревянная стойка может успешно функционировать и без рычага, а подъем и опускание инструмента производится либо за ручку самого инструмента, либо за верхний ящик, в котором он закреплен.

Интересная конструкция, в которой система 2-х рычагов заменена 1-м С продольным пазом, по которому движется упорный винт.

Производственный метод комбинирования материалов для стоек, позволяющий превратить электродрель в сверлильный станок. Так, основным материалом для их изготовления является дерево, но большинство узлов выполняются из металла, что кардинально продлевает срок службы всего устройства.

Интересный дизайн с использованием промышленного полироля для мебели в качестве ориентира:

Высокая точность их исполнения практически не имеет люфта.

Значительно упрощает процесс создания стойки для электрика при наличии в вашем распоряжении любой модели. Вряд ли он когда-нибудь сможет служить вам по прямому назначению, а вот сверлильный станок из него получится отличный. Ведь он уже имеет в своей конструкции и направляющие, и зубчатую рейку для перемещения по ним довольно тяжелой головки, вместо которой должен быть установлен держатель для дрели.

Не менее продуктивный вариант переделки в стойку сверлильного станка старых роб волговского или жигулевского домкрата. Ведь для нормальной работы такого устройства вам понадобятся не все их высоты, а лишь небольшой зазор винта.

Для этого достаточно лишь немного доработать подъемный рычаг, в котором закреплены дрель и упорный участок.

А тут и видео:

Еще проще можно поступить, жестко закрепив дрель в верхней части такого домкрата, а рабочий стол разместить на рычаге. Не опускайте сверло для сверления, а поднимайте саму заготовку, тем более что нижняя часть винта в таких домкратах меньше всего изнашивается.

И вообще, тот же принцип можно применить и для достаточно больших и мощных сверл, хоть как-то надежно закрепленных на мощной стойке будущего станка. А можно сделать небольшой подъемный стол по изображению и подобию показанному на видео:

Либо использовать для тех же целей небольшой ромбический автомобильный домкрат, снабдив его надежным основанием и заменив в мастерской верхний упор яичками или призмами.

Причем и первый, и второй можно сделать съемными, а в длительные промежутки времени между буровыми работами сам домкрат используется по прямому назначению.

Более мощные конструкции буровых машин

И еще, когда мы говорим о сверлильном станке, вы имеете в виду нечто более основательное, чем описанное в предыдущем разделе, и материалом для таких устройств должен быть металл, даже если речь идет об очень маленьких станках для маломощного электроинструмент, такой как этот:

И даже такая примитивная конструкция значительно расширяет возможности ручной дрели. Но как сделать практически полноценный сверлильный станок своими руками, не применяя для этого сложные технические решения? Из простых, наиболее надежных нам кажется вот эта конструкция:

Самым большим его недостатком является возможность свободного вращения держателя, а вместе с ним и сверла, вокруг стойки, но если вместо круглых труб применить квадратные или прямоугольные, то этот недостаток устраним. Главное: очень тщательно подобрать значения зазоров между упорной и подвижной втулкой-рамкой-держателем для дрели.

Несколько другое, но не более сложное техническое решение подачи инструмента к детали, в которой производится сверление, выполнено самодельным мастером Из видео:

В заключение о выборе сверла

Если вы только планируете выбрать конкретную модель дрели с возможностью использования совместно с устройством, конструкции которого мы описали выше, то:

1. Отдавайте предпочтение инструменту мощностью не ниже 1 кВт.

2. Выбрать модель со съемной ручкой, которая крепится круговым хомутом в обхвате. Имеют удобную широкую цилиндрическую часть на корпусе для крепления в держателе.

3. Выберите инструмент с несколькими скоростями или плавной регулировкой оборотов.

4. Кнопка вашей дрели должна иметь фиксатор во включенном положении.

5. Подключить дрель на стойке к сети лучше через розетку или удлинитель, имея ключ-ключ, и жестко закрепить их на станине в удобном месте для аварийного отключения.

Уважаемые читатели, если у вас есть вопросы, задавайте их, используя форму ниже. Будем рады общению с вами 😉

Самым распространенным сверлильным станком можно считать тот, который сделан из обычной или электродрели. В такой сверлильный станок можно вместить как стационарный, так и сделать его съемным. В первом случае кнопку включения можно перенести на сверлильный станок для большего удобства, во втором — дрель можно снять и использовать как отдельный инструмент.

Компоненты для самодельного сверлильного станка:

• Дрель;
• База;
• Стойка;
• Крепление дрели;
• Подача механизма.

Основание (станина) для самодельного сверлильного станка может быть изготовлено из массива дерева, ДСП или мебельного щита, но лучше использовать швеллер, металлическую пластину или клеймо. Для обеспечения устойчивости конструкции и получения качественного результата станину необходимо замаскировать, чтобы можно было компенсировать вибрацию от сверления. Размер для деревянного сатина 600х600х30 мм, металлического — 500х500х15 мм. На основании станка должны присутствовать отверстия для крепления, что бы его можно было закрепить на верстаке.

Стойка для сверлильного станка может быть изготовлена ​​из прутка, круглой или квадратной стальной трубы. Также можно использовать старые рамки фото окончания, олдскульный микроскоп или другой прибор такой конфигурации, имеющий большую массу и высокую прочность.

Дрель крепится с помощью хомутов или скоб. Лучше использовать скобу с центральным отверстием, это позволит добиться более хороших результатов при сверлении.

Устройство сверлильного механизма на станке.

С этим механизмом 9Дрель 0259 может перемещаться вертикально по стойке, это может быть:

• Пружина;
• Шарнирный;
• Аналогичен винтовому домкрату.

В зависимости от выбранного механизма потребуется сделать стойку.

На фото, схемах и чертежах показаны основные виды конструкций самодельных сверлильных станков, на которых используется дрель.

Самодельный станок из дрели с шарнирным наплывом с пружинным механизмом.

Видео инструкция по созданию самодельного сверлильного станка своими руками.

Видео инструкция по созданию дешевого сверлильного станка из дрели своими руками. Кровать и стеллаж выполнены из дерева, механизм служит направляющей для мебели.

Пошаговое видео Инструкция по изготовлению сверлильного станка из старого автомобильного домкрата.

Как сделать пружинно-рычажную стойку для дрели на самодельном станке.

Пошаговая инструкция изготовления стального стеллажа.

Рулевая рейка от автомобиля достаточно массивное устройство, поэтому станина должна быть массивной и крепиться к верстаку. Все соединения на такой машине выполняются с помощью сварки.

Толщина основания должна быть около 5 мм, можно сварить из швеллеров. Сток, за который крепится рулевая рейка, должен быть выше на 7 – 8 см. Крепится через почерк.

Так как такая самоделка становится массивной, блок управления лучше вынести отдельно от дрели.

Видео сверление самодельного станка на основе рулевой рейки от автомобиля.

Порядок сборки такой самоделки:

• Подготовка деталей;
• Установка стойки на кровать;
• Монтажное устройство перемещения;
• Установка устройства на стойку;
• Установка дрели.

Все соединения должны быть надежно закреплены, желательно сваркой. Если используются направляющие, то нужно сделать так, чтобы не было поперечного люфта. Для большего удобства такой станок может быть оборудован визитками для фиксации заготовки под сверлением.

В магазинах можно найти и готовую реечную дрель. При покупке стоит обратить внимание на размер его спального места и вес. Зачастую недорогие конструкции подойдут только для сверления тонкой фанеры.

Самодельный сверлильный станок на базе асинхронного двигателя.

Заменить дрель в самодельной машинке с асинхронным двигателем, например, от старой стиральной машины. Схема изготовления такого станка сложная, поэтому лучше, если это будет делать специалист с опытом токарно-фрезерных работ, сборки эл.

Схема и устройство двигателя на базе двигателя от бытовой техники.

Ниже приведены все чертежи, детали и их характеристики, а также спецификация.

Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Поз.	Деталь	Характеристика	Описание
1	Станина	Плита текстолитовая, 300 × 175 мм, δ 16 мм
2	Каблук	Стальной круг, Ø 80 мм	Можно приваривать
3	Основная стойка	Круг стальной, Ø 28 мм, L = 430 мм	Один конец заточен на длину 20 мм и на нем нарезана резьба М12.
4	Весна	L = 100-120 мм
5	Рукав	Стальной круг, Ø 45 мм
6	Стопорный винт	M6 с пластиковой головкой
7	Печать	TR16X2, L=200 мм	От зажима
8	Гайка матрицы	ТР16Х2.
9	Консоль привода	Стальной лист, ∆ 5 мм
10	Кронштейн ходового винта	Лист дюралюминия, Δ 10 мм
11	Специальная гайка	М12.
12	Ведущий винт маховика	Пластик
13	Шайбы
14	Четырехгранный блок приводных шкивов клинорем	Круг из дюралюминия, Ø 69 мм	Изменение числа оборотов шпинделя осуществляется перестановкой приводного ремня с одного потока на другой
15	Электродвигатель
16	Блок конденсатора
17	Блок ведомых шкивов.	Круг из дюралюминия, Ø 98 мм
18	Пружинный стержень ограничительного возврата	Винт M5 с пластиковым грибком
19	Возвратные пружины шпинделя	L = 86, 8 витков, Ø25, из проволоки Ø1,2
20	Раздвоенный захват	Круг из дюралюминия, Ø 76 мм
21	Шпиндельная головка		см. ниже
22	Головная консоль шпинделя	Лист дюралюминия, Δ 10 мм
23	Приводной ремень	Профиль 0.	Приводной клин ремня «нулевой» профиль, поэтому такой же профиль имеют ручьи участка блока
24	Переключатель
25	Сетевой кабель с вилкой
26	Рычаг инструмента	Стальной лист, ∆ 4 мм
27	Съемная ручка-рычаг	Стальная труба, Ø 12 мм
28	Картридж	Картридж инструментальный № 2
29	Винт	M6 с шайбой

Шпиндельная головка имеет собственное основание — дюралюминиевую консоль и создает поступательное и вращательное движение.

Чертеж шпиндельной бабки самодельного сверлильного станка.

Материалы и детали, необходимые для изготовления шпиндельной бабки.

Подключение зависит от самого двигателя.

Как сделать сверлильный станок для печатных плат своими руками.

Для изготовления сверлильного станка для печатных плат требуется маломощное устройство. В качестве рычага можно использовать механизм от резчика фотографий, паяльник. Подсветку места бурения можно сделать с помощью светодиодного фонарика. В общем эта машина богата полетом творческой мысли.

Для всех любителей сделать изделие своими руками, станет отличным помощником. Такой агрегат, в гараже или доме, позволит аккуратно и точно делать отверстия, делать фрезеровку в дереве, высверливать из резьбы сломанный болт и так далее. Однако покупка сверлильного станка может обойтись довольно дорого, да и зачем тратить лишние деньги, когда можно легко сделать сверлильный станок своими руками.

Общие характеристики сверлильного станка

Чертеж шашки

Для изготовления потребуются не менее дорогие материалы. В основном, это основное средство, которое можно найти в любом гараже. Разумеется, материал должен соответствовать требованиям устройства.

Например, для изготовления большого стационарного станка без металлического каркаса Не делать, но в случае настольного агрегата можно использовать только деревянные материалы.

Для всех типов конструкций потребуются три фундаментальных коэффициента:

• удобный рычаг подачи сверла;
• точность бурового механизма;
• надежная кровать.

Несомненно, рычаг подачи должен располагаться под рабочей рукой Мастера, левой или правой. Однако это не единственное условие удобства. Рычаг подачи сверла, должен быть не длинным, чтобы не мешать работе, но и не коротким, чтобы легче было давить на деталь. Для лучшего представления о длине рычага стоит рассмотреть чертежи заводских сверлильных станков. Там длина регулируется под нужный размер.

Хотя механизм для сверления будет использоваться, его следует зафиксировать с наименьшим коэффициентом ошибок. Для этого сверлильный механизм лучше всего закрепить на вертикальной планке. Однако можно использовать щит из массива дерева с направляющими стойками.

Без надежной станины самодельный сверлильный станок будет не только плохо работать, но и будет опасен в использовании. Основание инструмента должно быть в два раза шире объема конструкции. Такая ширина позволит конструкции быть устойчивой во время необходимого давления. При этом рычаг подачи не должен выступать за края станины. На стационарные станки это правило не распространяется, так как они крепятся к поверхности стола или изготавливаются с отдельным столом.

Сверлильный станок своими руками

Какой двигатель использовать

Сделать самодельный сверлильный станок, используя несколько вариантов движущей силы:

• из дрели или шуруповерта;
• от электродвигателя;
• от ручной дрели.

При этом для каждого типа конструкций даны характеристики стационарные, переносные или настольные. В случае с электродвигателем можно сделать стационарный или настольный агрегат, а в случае с электродверью это будет либо настольный, либо переносной агрегат. Ручная дрель, может носить характер портативной, не требующей мощности устройства.

Дрель как инструмент для станка

Чтобы сделать хороший сверлильный станок из дрели своими руками, конструкцию для этого инструмента лучше сделать в виде планшета. Стоит избегать закрепления машины на столе. Электронная дрель, достаточно популярный инструмент, поэтому будет полезно, если ее можно будет снять со станка. В этом случае конструкция на столе будет лишней.

Для настольной добавки потребуются такие материалы:

• Кровать 45х30 см, с закрепленной на ней вертикальной штангой;
• крепление для бура, корпус инструмента для захвата скважины;
• металлический ползун, перемещаемый стержнем;
• колесо, играющее роль рычага;
• стальной трос, Для управления движением с помощью рычага.

Для кровати лучше использовать металлический ящик с толщиной стенки 3 мм. К коробу приваривает стойку из квадратной трубы. Эта стойка будет служить штангой или штативом. Далее к штативу следует прикрепить плотный ползунок, который будет удерживать держатель дрели и саму дрель.

Подобрать точно нужный ползунок будет сложно, поэтому его следует изготовить из металлических пластин. Свободное пространство Между слайдером и штативом должно быть не более 0,5 мм, при том, что штатив будет идеально ровным.

Дальнейшая последовательность действий:

• бегунок изготавливается высотой 10-12 см;
• к нему приваривается держатель для дрели с лицевой стороны и ушки для крепления колеса с тыльной стороны;
• в ушах стержень, к которому приваривается колесо управления и фиксируется шпилькой или приварной гайкой;
• на штоке колеса стальной трос (не менее 6 витков) охлаждается наглухо, и оба конца троса надежно крепятся к верхней части штатива и к нижней части. Таким образом, для перемещения ползуна штативом потребуется усилие, а собственного веса (вместе со сверлом) нет, чтобы ползун упал.

Конструкция электродвигателя

Аналогичные станки, отлично показывают себя в качестве стационарных инструментов. Чтобы разобраться, как сделать сверлильный станок из электродвигателя, придется рассмотреть чертежи и в сфере электрики.

Для машины потребуется двухфазный двигатель, что значительно упростит подключение и расширит область применения агрегата. Подключает такой двигатель к фазному и нулевому проводам. Неправильное подключение повлияет только на направление вращения. Если же вращение будет в обратную сторону, провода меняются местами, и проблема решена.

Делая стационарную конструкцию для бурения, вам потребуются:

• мощный двигатель, рама, которая будет легко перемещаться по вертикальной линии;
• столешница, на которой будет закреплен штифт строгой вертикальной линии;
• в роли булавки, можно взять из машины. Он послужит готовым двигателем движущегося инструмента;
• отрегулируйте колесо, чтобы оно двигалось, и установите держатель двигателя на рельс.

Принцип работы такой машины очень прост. Двигатель приводит в движение головку дрели благодаря ременной передаче. При этом двигатель и патрон для дрели во время работы неразлучны и перемещаются по вертикали одновременно, благодаря шарнирному креплению.

Портативная ручная дрель

Очень удобно использовать сверлильный станок из самодельной дрели в тех случаях, когда нет возможности подключить электродрель к источнику питания. Для изготовления станка можно использовать деревянный каркас:

• основание выполняется из досок 30х20 см и толщиной 40 мм;
• вертикальная пластина крепится строго под углом 90 o C;
• вертикальная стена также должна быть из толстых досок, не менее 30 мм, а надежно надежно помогут металлические уголки и шурупы и шурупы.

На вертикальную стенку крепятся металлические струны (их можно взять из старой мебели или купить в магазине), к ним крепится держатель ручной дрели. Таким образом, сверло будет свободно ходить вниз и вверх, однако этого недостаточно. Чтобы дрель не падала под своим весом, держатель дрели и основание станка крепятся к пружине нужной упругости.

Не забудьте про ручку, которую нужно будет крутить. Его движение не должно мешать. В результате должен получиться агрегат, который приводится в движение вручную и не требует питания.

Видео: Сверлильный станок из дрели своими руками

Руководство по сверлильному станку «Сделай сам» [лайфхаки, модификации и советы]

Приспособления для сверлильного станка и модернизация сверлильного станка

Небольшой сверлильный станок часто является первой машиной, которую получает любой магазин, за ней следуют горизонтальная ленточная пила и настольный шлифовальный станок. Хотя вы не можете очень успешно измельчать с ним (я пробовал, LOL!), они все еще чертовски удобны. Мой — дрянной маленький китайский импорт, который стоит 60 долларов. Есть гораздо более хорошие сверлильные станки, но между тем не так уж сложно подумать об улучшении того, который у меня есть. В частности, когда у меня будет станок с ЧПУ, я подозреваю, что мне понадобится простой способ просверлить отверстие без необходимости запуска ЧПУ. Иногда мне хочется, чтобы у меня был хороший сверлильный станок Clausing или другой более качественный сверлильный станок. Я могу дождаться одного вместо того, чтобы обманывать свой дешевый сверлильный станок.

Справа мой маленький импортный сверлильный станок…

Это мои заметки и идеи о различных штуковинах и идеях по улучшению сверлильного станка. Когда я писал это, я ничего из этого не пробовал, но надеюсь, что со временем доберусь до этого. Эти идеи не расположены в определенном порядке, хотя все, что я на самом деле реализую, скорее всего, будет перемещено наверх.

Super Quill Stop

Приобретите одну из этих изящных быстрорегулируемых гаек Morton 1/2-20 Quick Adjustable Quill Nuts от Enco и вперед к гонкам:

Вы сможете набрать стоп до 0,010″. Плохие новости? Они недешевы — 44 доллара, но кажутся прекрасной роскошью. Grizzly предлагает гораздо более дешевую версию, но мне она нравится гораздо больше.

УЦИ пиноли

Почему бы не установить УЦИ пиноли на сверлильный станок? Когда мой станок будет оснащен ЧПУ, я, скорее всего, перенесу ЦИ пиноли.

Двигатель сверлильного станка: переменная скорость и тахометр

Двигатель моего маленького китайского сверлильного станка жалкий, а со ступенчатым шкивом сложно иметь дело. Двигатель беговой дорожки постоянного тока на моем токарном станке стал прекрасным дополнением. В свое время я купил на eBay 2 полных комплекта, которые идентичны. Я подумал, что было бы неплохо иметь запасной, и что я мог бы в конечном итоге получить его на сверлильный станок.

Пока я этим занимаюсь, у меня возникло сильное искушение отказаться от клинового ремня и взглянуть на некоторые из этих ремней Fenner Link:

Ходят слухи, что они намного более плавные и с большей вибрацией- свободно, чем обычные клиновые ремни.

Фрезерный стол для сверлильного станка (XY-стол для сверлильного станка)

По общему мнению, вы можете гораздо быстрее выровнять отмеченную точку с помощью XY-стола, и вы, безусловно, сможете легче просверлить ряд отверстий.

909:45 Стол Фрэнка Форда из Grizzly. Самый хороший стол, который я когда-либо видел, который можно купить новый. 133 фунта! Также нравятся быстросъемные тиски.

Фаза II также производит несколько приличных моделей, и время от времени Enco продает их со скидкой.

Зажим для стола сверлильного станка с кулачковым замком

Это удобное приспособление:

Это совсем не сложно сделать, но если вы предпочитаете купить его, у Travers Tool есть зажим, 77,32 доллара США каждый, номер детали 61-171-001. Зацепляется за колонну, откидывается, когда в этом нет необходимости, и имеет быстродействующий кулачковый механизм.

Большая часть проблем при использовании сверлильного станка заключается в том, чтобы правильно закрепить заготовку. Зажим Cam Lock Clamp делает это одним быстрым и легким движением.

Другой вариант — что-то вроде установки Джона Боландера:

Я представляю себе способ быстро зафиксировать эти прижимные зажимы. Кстати, этот стол предназначен для нарезания резьбы, поэтому отверстия для сверления нет.

Залитая бетоном колонна

Я заливаю свою мельницу эпоксидным гранитом для увеличения жесткости. Не думаю, что мне нужна причудливая эпоксидно-гранитная смесь для колонны сверлильного станка, но многие люди сообщают, что добавление бетона в колонну сделало их мельницы намного прочнее. Почему бы не сделать это для сверлильного станка?

Улучшенные крепления заголовка и столбца таблицы

Мои сомнительны. Тонны помоев в столе прижимают колонку к зажиму, а на головке всего несколько маленьких установочных винтов, которые крепят ее к колонке. Я должен верить, что это может быть значительно улучшено с небольшой осторожностью. Я продолжаю думать, что какой-то подшипниковый узел, что-то вроде гигантской версии того, что бригада фрезеровщиков делает на круглых валах для создания собственных линейных подшипников, была бы гладкой. Я представляю 4 подшипника, которые катятся по колонне, расположенной в форме квадрата, и еще 4 прямо под ними. Если у меня есть моторизованный домкрат для подъема стола, я могу вообще отказаться от фрикционного зажима.

Ring Lite

Я видел, как это было сделано на некоторых мельницах с хорошим эффектом, но это также имело бы смысл для сверлильного станка!

Лазерное перекрестие

Лазерное перекрестие — идеальный способ ориентироваться в месте сверления. Они, безусловно, соответствуют стандартам большинства грязных пресс-работ. Я заказал 3 единицы в DealExtreme, они очень дешевые, чуть менее 5 долларов за штуку. Я слышал о перекрестии DealExtreme из ветки CNCZone. Здесь они используются на фрезерном станке с ЧПУ:

Подъемный стол для сверлильного станка

Это было бы еще одним отличным дополнением. Представьте, что вы можете коснуться кнопки, и ваш стол плавно поднимется или опустится при включении питания. На доске Home Shop Machinist я наткнулся на хорошую статью об использовании линейного привода для этого. Вот несколько фотографий:

У Джерри на HSM был этот замечательный подъемник для его сверлильного станка…

Вот линейный привод. Ходят слухи, что этот свалился с больничной койки. Вы можете видеть, что это просто ведомый ходовой винт…

Вверху винт крепится к столу сверлильного станка довольно близко к колонне, поэтому он не заедает…

Здесь он закручен вверх, а затем полностью вниз. Приятно иметь фрезерные тиски на DP!

Улучшенный патрон

Патрон, поставляемый с моим сверлильным станком, откровенно ужасен. Его собственный ключ даже не очень подходит к нему. Это, наверное, первое, что я должен изменить. Я спорю, стоит ли придерживаться Джейкобса или перейти на бесключевой. Мне нравятся бесключевые патроны Lathemaster, но у них есть недостатки. Например, они ослабевают, если вы реверсируете двигатель, что затрудняет постукивание одним из них. Во-вторых, они затянутся, если вы загрузите в них действительно большую дрель до такой степени, что вам придется использовать ленточный ключ, чтобы снова их ослабить. Возможно, хороший большой патрон Jacobs был бы лучшим решением с точки зрения гибкости, но патроны без ключа преобладают над удобством и скоростью.

Группа сверлильных станков

В промышленности часто можно увидеть группу небольших сверлильных станков. Они часто доступны дешево и все установлены на одной базе. И наоборот, дешевые небольшие сверлильные станки можно было найти на гаражных распродажах и тому подобное. Что хорошего они в домашнем магазине? Представьте себе, что вы оставляете свою головку для нарезания резьбы на одном, насадку для снятия заусенцев на другом и некоторые часто используемые насадки на других, чтобы вы могли просто подойти и начать сверлить.

Сверлильные станки Gang O’ Back…

Индексатор стола для сверлильного станка

Это была отличная идея от Chuck Fellows, опубликованная на совете HMEM. Еще одна вещь, если вы действительно обманываете таблицу DP!

Индексатор располагается вместо обычной таблицы. Индексный рычаг прикреплен к колонке. В центре находится цанга 5C. Аккуратный! Обратите внимание на вырез, чтобы облегчить зажим рядом с прорезью. Этот стол требует зажима с камлоком!

Вот еще один вид. Имеется 24 индексных отверстия. Внизу в левом нижнем углу вы можете увидеть мотор-редуктор постоянного тока с регулируемой скоростью, обеспечивающий точную подачу на токарном станке…

Хранение на сверлильном станке

Еще одна замечательная идея сверлильного станка от Джерри Клемента – это лоток с поворотным рычагом для принадлежностей. Очень качественно сделано и очень удобно!

Маятник сварен и хорошо обработан. Кстати, если вы никогда не видели веб-сайт Джерри, там много мастерства!

Чувствительный сверлильный станок

Само по себе это не создание сверлильного станка, но я всегда хотел небольшой чувствительный сверлильный станок, подобный тем, что производятся Dumore и другими. Они настроены на очень высокие обороты, необходимые для крошечных сверл, и идеально подходят для очень маленьких отверстий, таких как те, которые используются при изготовлении моделей двигателей. Очень сложно просверлить эти крошечные отверстия на обычном сверлильном станке при более низких скоростях вращения шпинделя.

Чувствительный сверлильный станок Dumore. Обратите внимание, что стол поднимается…

Чувствительный сверлильный станок…

Пара снимков маленького чувствительного сверлильного стола производства Mcgyver. У него есть противовес для поддержания постоянного давления…

Вот еще кадры из замечательной серии видео на YouTube об универсальном инструменте типа микросверлильного станка:

Основание чугунное от набора штанги…

Двигатель от миксера для молочных коктейлей. Торцевые заглушки двигателя представляют собой заглушки для столбов ограждения из звеньев цепи.

Чувствительный сверлильный стол. Корешок представляет собой 1-дюймовый ключ. Вы можете видеть, как стол перемещается по 2 обработанным колоннам, одна из которых подпружинена для возврата. На левой стойке есть установочный винт для регулировки высоты и упор посередине для нижнего хода.

На другой стороне стола находится подъемный механизм. Нет остановки для глубины? Кроме того, цанговое крепление посередине было бы удобно…

Держатель индикатора для точной глубины. Головка шпинделя.

Карандашом показано, где находятся откатные шайбы.

Шпиндель. Корпус выточен из буровой штанги. По одному подшипнику на каждом конце. Верхний подшипник крупнее. Сам шпиндель 12L14 с резьбой для установки цанг Dremel. Цанги поворачиваются на токарном станке в шпинделе, чтобы минимизировать биение.

Карданный фонарь и фигурная пластина для рабочего зажима…

Готов к работе!

Чувствительное приспособление для врезания резьбы с противовесом и регулируемой рукояткой…

Присоединяйтесь к более чем 100 000 пользователей ЧПУ!  Раз в неделю бесплатно получайте наши последние записи в блоге прямо на вашу электронную почту. Кроме того, мы предоставим вам доступ к некоторым замечательным справочным материалам по ЧПУ, в том числе:

30 самодельных столов, которые действительно подойдут для вашего домашнего офиса

Автор Simona Ganea | Опубликовано 3 марта 2021 г.

Купить сейчас

Если у вас когда-либо была возможность работать из дома, вы знаете, насколько влияет на производительность ваша домашняя офисная мебель. В частности, письменный стол играет важную роль в любом офисе, особенно дома.

Он должен быть функциональным и удобным. Хотя создание индивидуального стола, подходящего для вашего конкретного пространства, может быть дорогим, хорошая новость заключается в том, что существует множество вариантов изготовления компьютерного стола своими руками. Из них можно сделать угловой стол, письменный стол в шкафу или любой другой размер или форму, которые требуются вашему домашнему офису. И, что самое приятное, поскольку вы сделали его своими руками, письменный стол будет полностью оригинальным. Вот некоторые вдохновляющие офисные столы DIY , которые вы можете проверить.

1. Стол «Сделай сам» в стиле гончарного сарая и пара деревянных шкафов для документов. Первым делом нужно покрасить рабочий стол и шкафы в белый цвет. Снимите ножки и фурнитуру со стола, а затем добавьте несколько распорок к заднему углу, которые в данном случае сделаны из металлических пластин и перил. Теперь у вас есть новый стол, который выглядит лучше, чем когда-либо. {найдено на икехакерах}.

2. Письменный стол ИКЕА своими руками

Экономящие место стоячие столы могут быть довольно дорогими, поэтому подобный проект своими руками может стать бюджетной альтернативой. Этот конкретный стол был сделан с использованием некоторых технологий IKEA, а также предметов из хозяйственного магазина. Владельцы не рассказали нам много подробностей о процессе, но вы можете понять это по фотографиям. Это привлекательная, функциональная вещь, и самое приятное то, что она стоит не больше нескольких долларов. {найдено на Тома Боровски}.

3. Проектирование и сборка нового письменного стола

Посмотреть в галерее

Это более сложный проект, хотя он вполне выполним при определенном планировании и тщательной сборке. Создать прочный и устойчивый (и стильный!) стол с нуля несложно, но и не самый простой способ сделать это своими руками. Но это отличный способ получить именно то, что вы хотите. В данном случае все началось со старой двери из цельного дерева.

Посмотреть в галерее

Посмотреть в галерее

Ножки козлов были изготовлены из трех кусков сосны, склеенных вместе для каждой ноги. Две ножки имеют полые центры для шнуров питания и интернет-кабеля, что является очень умным решением для электрических требований. Для столешницы дверь была обрезана до окончательного размера 28″ x 62″, а затем отшлифована. После быстрой грунтовки и покраски стол готов. {найдено на thecheapgeek}.

4. Как собрать мини-стол для ноутбука

Посмотреть в галерее

Лично я большой поклонник портативных ноутбуков. Они меньше обычных ноутбуков, но более практичны из-за того, что их легко носить с собой. Вот как вы можете построить стол для своего собственного мини-ноутбука. Во-первых, вам нужно отрезать кусок до нужного вам размера. Используйте ламинированную сосну для верхней части и сосну для подступенков и ножек. Вы также будете использовать циркулярную пилу.

Посмотреть в галерее

После того, как ваши части будут вырезаны, вы захотите вырезать нишу для кабеля. Используйте монету в качестве шаблона и лобзик с прокручивающимся лезвием. Далее вам нужно будет обрезать угловые края. Используйте торцовочную пилу, чтобы отрезать верх и основание ножек, а также переднюю часть подступенков, и используйте циркулярную пилу, чтобы отрезать передний край полки. Теперь пришло время собрать рабочий стол с помощью клея и винтов. Просверлите направляющие отверстия для крепления ножек вверху четырьмя отверстиями № 8 x 1-1/4 дюйма. шурупы по дереву с каждой стороны, заткните отверстия для шурупов и покрасьте стол. {найдено на freshhomeideas}.

5. Письменный стол для домашней студии

См. в галерее

См. в галерее

Для этого домашнего студийного стола, сделанного своими руками, вам понадобится столешница и четыре ножки, чтобы сделать основу стола. Затем можно соорудить еще одну полку для клавиатуры и монитора. Вы можете спрятать все провода под столом, и у вас останется достаточно места для монитора, клавиатуры и динамиков… плюс еще немного свободного места. Этот стол был сделан всего за 45,99 фунтов стерлингов (72,86 долларов США). {найдено на икехакерах}.

6. Стол из березы и алюминия

Посмотреть в галерее

Этот конкретный стол был разработан для удовлетворения некоторых специфических потребностей. Например, он должен был быть достаточно большим, чтобы в нем можно было разложить открытый учебник, ноутбук и письменный блокнот. Он также должен был быть прочным и не иметь закоулков, которые заполнялись бы безделушками. И стильно, он должен был иметь современные, четкие линии.

Посмотреть в галерее

Вот все материалы, которые использовались для этого проекта: 1 4×8′ 3/4″ березовая фанера, 1 3×6′ 0,118″ акриловый лист, 1 12′ 4×4″ пихта Дугласа , 2 8′ 1″ алюминиевых уголка, 12 8×12″ накладок из оцинкованной стали в предварительно вырезанных секциях, 10 3/4″ шурупов #8 из нержавеющей стали, 4 подвесных болта 4″, 3/8″, тройник 4 3/8″ гайки, 1 банка полиуретанового покрытия, двойной скотч, клей, широкая лента, полироль для алюминия и автомобильный воск. Несмотря на этот довольно длинный список, вы будете удивлены, насколько несложно сделать этот стол самостоятельно. Главное — обращать внимание на детали. {найдено в инструкциях}.

7. Соберите свой собственный стол менее чем за 30 долларов

Если подумать, то нет необходимости платить сотни долларов за стол, если есть возможность. сделать свой собственный менее чем за 30 долларов. Вот как это сделать: используйте CLS шириной (9 см) для основной рамы (ножки и одна опора) и немного бруса CLS шириной 60 мм (6 см) для опор, которые будут видны. Для изготовления рабочего стола используйте фанеру толщиной 18 мм. Разрежьте его на 4-дюймовые доски, затем поместите в качестве рабочего стола, оставив небольшой зазор между каждой доской. Используйте винты и клей, чтобы скрепить все вместе. Вы также можете выбрать покраску. {найдено в инструкциях}.

8. Индивидуальный проект стола

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Вот как вы можете сделать свой собственный письменный стол, не заплатив кучу денег и не жертвуя стилем или функциональностью. Сначала определитесь с размерами, которые вам нужны, а затем купите древесину для рабочего стола. В данном случае использовались три доски сосны. Отшлифуйте древесину и покрасьте ее. (Этот стол имеет отделку под орех на водной основе.) Используйте поролоновую кисть, чтобы нанести два-три слоя. Вам придется использовать несколько шкафов в качестве основы (на фото: три шкафа ИКЕА Беста). Положите на них доски, выровняйте их и закрепите вместе. Теперь у вас есть хороший письменный стол и много места для хранения в шкафах. {найдено на aubreyandlindsay}.

9. Настольный письменный стол, сделанный своими руками

Для этого письменного стола вам понадобится стол (утилизируйте уже имеющийся, купите новый или сделайте его сами). а также вторую столешницу и кронштейны. Поместите их друг на друга, скрепите вместе, и у вас будет совершенно новый и очень функциональный стол менее чем за 30 долларов. {найдено на икехакерах}.

10. Эклектичный письменный стол своими руками

Это фантастический проект сборки стола своими руками, результатом которого стал современный письменный стол с несколькими вариантами отделки. Это гламурно и шикарно. Если вы хотите создать свою собственную версию, начните с шлифовки верхней и боковых сторон стола (при условии, что он у вас уже есть).

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Тогда используйте паяльную лампу и получайте удовольствие. Положите факел под таким углом, чтобы пламя облизывало поверхность, когда вы двигаетесь горизонтально. После этого протрите влажной тряпкой и приступайте к процессу окрашивания. Соберите ножки и полки, поместите над ними стеклянную столешницу, и все готово. {найдено на икехакерах}.

11. Настенный письменный стол в стиле Мерфи

См. в галерее

Возьмите толстый кусок дерева и прикрепите к краям тросы или петли. Убедитесь, что вы изучили свои ограничения по весу для выбранной вами системы поддержки, но как только вы закрепите вещь на стене, вы получите фантастически минималистичный современный подвесной стол. Бонус: его можно сложить на стену, когда он не используется. {Найдено на murraymitchell}.

12. Письменный стол «сделай сам» на полке

См. в галерее

Если у вас завалялись старые полки, и вы не совсем уверены, что с ними делать, обратите внимание на этот компьютерный стол, сделанный своими руками. Возьмите столешницу для стола (используйте обрезанную древесину, а затем отшлифуйте ее) и положите ее поверх двух опорных полок. Загрунтуйте и покрасьте все на свой вкус. Преимущество чего-то подобного в том, что вы можете использовать то, что у вас уже есть, и это будет совершенно уникальный стол для домашнего офиса — с большим количеством места для хранения или демонстрации.

13. Современный письменный стол середины века

Посмотреть в галерее

Если вы хотите изменить внешний вид своего пространства, или если у вас есть только один комод для установки рабочего стола, или если вы любите современный стиль середины века, но ваше рабочее место не Не скажешь, рассмотри этот вариант. Подберите пару простых ножек для стола, по высоте похожих на комод в современном стиле. (При необходимости вы можете увеличить высоту комода с помощью четырех коротких ножек.) Прикрепите комод и две ножки к нижней части рабочего стола, и вы получите абсолютно оригинальный и сказочно стильный стол. {найдено на манхэттенском гнезде}.

14. Модернизированный стол с прямыми ножками

Посмотреть в галерее
Для тех старых потрепанных столов с прямыми ножками и нулевой индивидуальностью это фантастическое преобразование в демонстрационный стол. Используйте тонкие сосновые доски, чтобы создать дизайн по вашему выбору между ножками (этот мастер добавил доску внизу между каждой парой боковых ножек и весь дизайн интерьера с каждой стороны), затем покрасьте все. Какой удивительно уникальный и шикарный проект стола! {найдено на thelennoxx}.

15. Письменный стол «сделай сам» с винтажными ножками стола для швейной машинки

Блошиные рынки и дворовые распродажи могут стать вашими новыми лучшими друзьями, если вы ищете что-то вроде этой жемчужины. Найдите винтажную вещь с крутыми ножками, например, стол для старой швейной машинки. Даже (особенно?), если сам предмет не в вашем стиле, вы можете переделать ножки, отсоединив их от исходной верхней части и прикрепив к простой настольной доске, обрезанной по размеру. Это отличный способ переработать винтажные вещи и продемонстрировать свою индивидуальность.

16. Промышленный стол на трубчатых ножках

Отличные новости для приверженцев промышленного стиля: стол, сделанный своими руками, не обязательно будет иметь царапины или царапины (от все это восстановленное грубо обтесанное дерево, которое вы должны были использовать), чтобы создать острую индустриальную атмосферу, которую вы любите. Трубы! Это ответ, найденный в этом полном (и замечательном) руководстве. Оцинкованные трубы, используемые в качестве ножек, прикрепляются к чистому рабочему столу, создавая вдохновляющий, эффективный и стильный стол для домашнего офиса. {найдено на кафекартолине}.

17. Минималистский плавающий стол/консоль

Посмотреть в галерее

Когда вы думаете о минимализме, вы думаете о минимуме возможных компонентов для достижения максимального эффекта или функциональности. Этот парящий стол, сделанный своими руками, именно такой — с несколькими досками из хозяйственного магазина и небольшим количеством локтей (даже не так много локтей!), вы можете создать аналогичный стол в своем собственном пространстве. (Доступно полное руководство.) Современно, круто и очень-очень шикарно. Не говоря уже о полной работоспособности. И, бонус, когда вы убираете стул или откладываете его в сторону, у вас есть работающая консоль в коридоре. Если это не беспроигрышный вариант, то я не знаю, что это. {найдено на дизайн-губке}.

18. Двойной письменный стол своими руками

Если у вас мало места, но вам нужно много места на рабочем столе, вас может вдохновить эта креативная идея двойного письменного стола, сделанная своими руками. Хотя учебник недоступен, вы можете использовать эту фотографию в качестве руководства по настройке аналогичного двойного стола, который подойдет для вашего помещения. С прочной книжной полкой в ​​качестве разделителя рабочий стол устанавливается на нужной высоте (если книжный шкаф достаточно прочный, рабочий стол может даже опираться на среднюю полку и расширяться до конца, образуя два рабочих места из одного рабочего стола). Это отличный способ получить максимальную отдачу от затраченных средств на домашний офисный стол.

19. Sawed-Apart Table Стол

Посмотреть в галерее

Посмотреть в галерее

Для потенциально неудобных и/или унылых угловых офисных помещений вы сможете в мгновение ока скрасить обстановку, переработав старый стол. . Вот так. Старый, потрепанный стол, предназначенный для свалки. Отрежьте конец (или концы, если вам нужно два), заполните все трещины или зазоры на самой верхней части, а затем загрунтуйте и покрасьте. Прикрепите конец стола (он же ваш новый стол) к стене, и вуаля! Красивый письменный стол на заказ. Сделайте два из них, если у вас есть два человека, работающих одновременно, или даже если вы просто ищете симметрию. {найдено на migonishome}.

20. Письменный стол из деревянных плит

Компания Merrythought показывает нам, как сделать простой письменный стол из деревянных плит, который добавит деревенский оттенок любому домашнему офису. Если у вас нет домашнего офиса, но вам срочно нужно где-то поработать дома в эти трудные времена, это идеальное бюджетное решение. Чтобы сделать вещи дешевле и проще, в этом проекте используются две деревянные плиты, которые склеены вместе, чтобы создать основную часть стола. Все крепится непосредственно к стене, поэтому вам не нужно беспокоиться о том, что он займет слишком много места в любой комнате. Это будет отлично смотреться в спальне подростка и предлагает хорошее место для работы и учебы.

21. Простой стол для работы стоя

Стол для работы стоя — это более здоровый вариант для работы из дома, который позволяет размять ноги, а не сидеть весь день. В настоящее время многие люди выбирают стоячие столы, и этот простой стоячий стол от A Beautiful Mess — идеальное решение для ваших нужд. Этот круглый письменный стол позволяет вам вставать или использовать высокий табурет и предлагает много места на рабочем столе. Это позволяет вам иметь свободный центр вашей комнаты и максимально использовать то, что, скорее всего, является неиспользуемым углом вашей комнаты.

22. Стол-купе своими руками

Shades of Blue Interiors предлагает этот план стола-купе «сделай сам», который предлагает вам дополнительное место для хранения без добавления громоздких шкафов или ящиков к вашему новому столу. Когда вы откроете отсек в верхней части этого стола, вы найдете три секции под ним. Вы сможете убирать свои ручки и бумаги, а не позволять им загромождать поверхность вашего стола. Вы также обнаружите, что это отличный вариант для туалетного столика, так как вы можете спрятать косметику внутри отсека.

23. Стол для разделки мяса своими руками

См. в галерее

Вам понравится современный и минималистичный вид этого стола для разделки мяса своими руками от Modish & Main. Это один из самых простых планов стола в нашем сегодняшнем списке, который предлагает простой и элегантный стол для любого домашнего офиса или спальни. Вы просто получите плиту мясного блока, а затем добавите ножки-шпильки, чтобы создать свой стол. Выглядит так, как будто вы покупаете в дорогом мебельном магазине, но сборка своими руками обходится очень дешево.

24. Письменный стол «сделай сам» с бетонным столом и деревянными ножками

Этот письменный стол из блога The Home Depot создает индустриальный вид, который идеально впишется в современную квартиру или дом. Бетонный рабочий стол предлагает прочную столешницу для вашего стола, а деревянные ножки делают стол более теплым и естественным. Это простой стол, к которому вы также можете добавить дополнительные полки для дополнительного хранения, если это необходимо.

25. Стол с приставной лестницей

Если вы ищете новый письменный стол, который эффективно использует пространство, рассмотрите этот письменный стол с лестницей, сделанный своими руками, от Аны Уайт. Этот план включает ваш стол в наклонную книжную полку, так что вы также можете хранить папки, книги или декоративные предметы на своих полках. Это отличный вариант для тех, у кого много документов и файлов для работы и кому нужно практичное и эффективное решение для хранения. Это было бы идеально для тех, кто живет в квартире и не имеет места, но в этом году внезапно был вынужден работать из дома.

26. Письменный стол в фермерском доме своими руками

См. в галерее

С помощью этого чертежа вы создадите X-образный письменный стол в деревенском стиле, который поместится в любом небольшом пространстве вашего дома. Есть две полки для хранения предметов первой необходимости или принтера для компьютера. Handmade Haven предлагает нам этот потрясающий дизайн, который будет отлично смотреться в спальне, домашнем офисе или посреди вашей квартиры-студии. Это прочный и открытый стол, который выглядит стильно и современно, а также предлагает хорошее пространство для работы каждый день. Хотя на картинке здесь изображен белый стол, вы, конечно, можете покрасить его в любой цвет, чтобы он соответствовал вашим потребностям.

27. Письменный стол своими руками

House by Hoff показывает нам, как сделать этот простой письменный стол своими руками, который идеально подходит для небольшой квартиры или дома. Это будет отлично смотреться в спальне подростка или в квартире, когда у вас нет места для массивного письменного стола. Нам нравится, как этот проект «Сделай сам» использует трубопровод для создания ножек, показывая вам, сколько вариантов существует для создания собственного стола с нуля. Покрасьте поверхность стола лаком в соответствии с вашим домашним декором, и вы сможете работать из дома.

28. Угловой письменный стол, сделанный своими руками

Угловой письменный стол — это отличный способ максимально увеличить пространство в спальне или квартире. Он предлагает много места для хранения вещей, не занимая места в центре комнаты. Этот угловой письменный стол от Shanty 2 Chic, сделанный своими руками, будет отлично смотреться в любой спальне и предоставит вам достаточно места для хранения файлов, канцелярских принадлежностей и бумаг.

29. Настенный письменный стол, смонтированный своими руками

The Crafted Life предлагает этот настенный письменный стол, смонтированный своими руками, который предлагает два рабочих места рядом друг с другом. Он идеально подходит для пар, живущих в небольшом помещении, или для деловых партнеров, которым необходимо работать вместе для повышения эффективности. Этот стол не выглядит слишком неуклюжим, что часто вызывает большой страх у тех, кто добавляет стол в меньшее пространство. Это даст вам все рабочее пространство, необходимое для добавления вашего компьютера или ноутбука.

30. Стол IKEA Hack

Посмотреть в галерее

Этот простой лайфхак IKEA от Pretty Providence позволяет создать классический письменный стол с большим количеством места для хранения ваших книг и документов. Большой стол не обязательно должен стоить целое состояние, и в этом году вы просто поместите рабочий стол IKEA поверх книжных полок, чтобы получить идеальное решение для хранения. Это идеальное решение для молодых студентов, которым необходимо всегда иметь под рукой книги и файлы. Вы можете легко добавить корзины к нижней части полок, так что они отлично подходят для хранения канцелярских принадлежностей или ремесленного оборудования.

Мы надеемся, что вас вдохновили бесконечные возможности изготовления столов, которые вам доступны. Это может быть что-то сложное или что-то минимальное — все, что говорит о вас, вашем времени и способностях. Но дело в том, что письменный стол для домашнего офиса своими руками не только возможен, но часто предпочтительнее для достижения желаемого размера, стиля и цены. Удачи и наслаждайтесь процессом!

Сверлильный станок: что это такое и когда вы его используете?

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Семейный мастер на все руки

Сверлильный станок — это стационарный или настольный электроинструмент, предназначенный для сверления точных отверстий в древесине или металле. Узнайте все об этом здесь.

Сверлильный станок представляет собой моторизованный инструмент, предназначенный для сверления отверстий в дереве, металле или пластике. Как и в ручной дрели, в сверлильных станках используются различные типы бит для проделывания отверстий разного диаметра. Но в отличие от ручной дрели, сверлильные станки являются стационарными или настольными машинами. Если вам нужен сверлильный инструмент только для небольшого домашнего ремонта и случайных работ по дереву, сверлильный станок, вероятно, не для вас. Но если вы хотите серьезно заняться деревом или металлом, сверлильный станок облегчит просверливание точных отверстий, зенковку или раззенковку этих отверстий и использование шлифовальных насадок.

Как работает сверлильный станок

Полноразмерный стационарный сверлильный станок тяжел, относительно дорог и занимает ценное место на рабочем месте. Но то, чего сверлильному станку не хватает в портативности, он компенсирует мощностью и точностью. В отличие от ручных дрелей, которые полагаются на силу руки и устойчивость оператора для точного и чистого отверстия, сверлильные станки имеют точную конструкцию. Вращающаяся рукоятка управляет спуском вращающегося механизма, называемого шпинделем (бита удерживается в патроне на конце этого шпинделя), который может двигаться только вертикально. Это значительно упрощает создание идеально точных отверстий. Все модели имеют ограничитель глубины для создания отверстий постоянной глубины.

Как выбрать сверлильный станок

Сверлильный станок — это значительные инвестиции с некоторыми переменными, которые вам нужно знать, чтобы купить правильный инструмент. Вот основные моменты, которые следует учитывать при покупке сверлильного станка.

Сверлильный станок Тип

Существует два основных типа сверлильных станков: настольные и стационарные модели. Настольные модели меньше, легче и портативнее. Напольные модели тяжелее и их сложнее передвигать, но они обладают большей мощностью, вместительностью и характеристиками.

Размер сверлильного станка

Все сверлильные станки имеют два основных параметра размера, которые необходимо учитывать: поворот и ход шпинделя.

Размах — это расстояние между центральной колонной станка и шпинделем, умноженное на два. Это определяет максимальную ширину материала, которую вы можете поместить на сверлильный станок, если вы хотите просверлить отверстие до центра заготовки.

Ход шпинделя зависит от того, насколько глубоко ваш сверлильный станок может двигаться вниз при вращении рукоятки. Настольные модели могут допускать перемещение вниз только на два или три дюйма по вертикали, в то время как лучшие полноразмерные устройства, такие как эта хорошо проверенная модель от Delta, могут двигаться на пять или шесть дюймов.

Мощность сверлильного станка

Лучший способ оценить мощность сверлильного станка — вычислить мощность в ваттах. Все модели отображают значения ампер и вольт на электрической табличке. Умножьте их вместе, и вы получите ватты. Чем выше мощность, тем мощнее инструмент и тем более прочные материалы он сможет сверлить.

Самые большие напольные сверлильные станки для домашних мастерских обеспечивают мощность около 1000 Вт. Настольные модели обычно имеют от одной трети до половины этой мощности.

Скорость сверлильного станка

Большинство сверлильных станков имеют переменную скорость вращения для эффективного сверления различных материалов. Более дорогие модели предлагают больше скоростей. Настольные модели обычно предлагают пять или шесть скоростей, в то время как хорошие напольные модели могут иметь целых 16. Почему скорость вращения имеет значение? Чем тверже материал, который вы сверлите, тем меньшая скорость сверления вам нужна.

Особенности

Стол сверлильного станка — это место, где находится заготовка, и почти на всех моделях стол может перемещаться вверх и вниз, освобождая место для заготовки. Многие модели также позволяют наклонять стол из стороны в сторону либо на 45 градусов, либо на полные 360 градусов для больших моделей высокого класса, что позволяет сверлить под любым углом. Некоторые модели оснащены светодиодными индикаторами или лазерными указателями, чтобы точно показать, где будет приземляться ваша лунка.

Использование сверлильного станка

Хотите сделать вешалку? Вам понадобится сверлильный станок, чтобы просверлить точные отверстия для подвесных штифтов в задней панели. Хотите сделать деревянные игрушки? Сверла, лопаты и кольцевые пилы, используемые для этой работы, работают намного лучше и точнее в сверлильном станке. А когда приходит время отшлифовать края этих изогнутых деревянных деталей игрушек, шлифовальная швабра, вращающаяся в сверлильном станке, делает превосходную работу. Нужно спрятать винты под деревянными дюбелями? Сверлильный станок — единственный инструмент, способный вращать специальное сверло, которое вырезает конические заглушки из любой породы дерева. Есть металлические детали для очистки с помощью проволочного колеса? Сделать ограждение лестницы? Сверлить большие отверстия в древесине для дюбельных соединений? Все эти и многие другие задачи лучше выполнять с помощью сверлильного станка. Это один из тех инструментов, который вы будете использовать гораздо чаще, чем вы когда-либо думали.

Popular Videos

ⓘ

Первоначально опубликовано: 01 апреля 2020 г.

Стив Максвелл

Стив Максвелл — отмеченный наградами создатель контента, опубликовавший более 5000 статей, отснявший бесчисленное количество фотографий и смонтировавший видео с 1988 года. его опыт работы плотником, строителем, каменщиком и краснодеревщиком, он создал контент для новостей Матери-Земли, Ридерз Дайджест, Семейный мастер на все руки, Коттеджная жизнь, Канадский подрядчик, Канадская домашняя мастерская и многие другие. Стив живет на острове Манитулин в Канаде с женой и детьми в построенном им каменном доме. Его веб-сайт получает более 180 000 просмотров каждый месяц, его канал на YouTube имеет более 58 000 подписчиков, а его еженедельный информационный бюллетень получает 31 000 подписчиков каждое субботнее утро.

Подходящие инструменты для проделывания отверстий в древесине любого размера (Руководство 2022 г.)

При покупке по нашим ссылкам мы можем получать комиссию. Будучи партнером Amazon, мы зарабатываем на соответствующих покупках. Отказ от ответственности.

18 сентября 2022 г. 13 августа 2022 г. Эрик Трион

Просверлить отверстие в дереве кажется несложным делом, но выбор подходящего сверла или пилы может привести к путанице. И хотя у профессионального столяра есть все необходимые типы сверл, проект «сделай сам» может зайти в тупик.

Некоторые из распространенных проблем включают:

• Проделывание отверстия в древесине с плоским дном, которое не проходит через другую сторону дерева.
• Сверление центрального отверстия для петель шкафа
• Проделывание больших (2-дюймовых, 3-дюймовых и более) отверстий в древесине
• Быстрое вырезание отверстий в дверях 2×4

Из этого руководства вы узнаете, какие инструменты наиболее распространены для делать отверстия, и что ставка для вашего проекта.

Популярные инструменты

Лучшие для больших отверстий:

› Dewalt Hole Saw Kit на Amazon (56,85 долл. Бюджетные кольцевые пилы:

› Набор кольцевых пил из 17 предметов на Amazon  (15,99 долл. США)

Лучше всего держать сверло по центру:

1455 (13,97 долл. США)

Просверливание отверстий вручную:

› Speedy Hand Drill на Amazon (24,85 долл. США)

Содержание страницы

Инструменты для проделывания отверстий в древесине

Основываясь на моем многолетнем опыте деревообработки, вот мой список инструментов для проделывания отверстий в древесине:

1. Кольцевые пилы для просверливания больших круглых отверстий в древесине

Доступно на Amazon: Dewalt Hole Saw Kit

Типы отверстий:

• .

Ни одна мастерская не обходится без хотя бы одного набора комплектов кольцевых пил.

И вот почему:

• Кольцевые пилы могут вырезать отверстия в древесине от 1″ до 6″ 6-дюймовая кольцевая пила.
• Хотите вырезать отверстие в толстом куске дерева? Используйте кольцевую пилу с глубокой «горловиной», которая проходит через глубокий материал
• Наконец, чтобы избежать сколов нижней части деревянной поверхности, как только направляющее сверло пройдет через древесину, просто поверните сверло. Дополнительным бонусом является то, что древесина не застревает глубоко в кольцевой пиле.

Совет редактора
Просверлить отверстие, а древесина застряла в кольцевой пиле? Используйте либо шило, либо отвертку, чтобы сделать это, используя отверстия на боковой стороне биты. Или просверлите два винта в древесине и используйте их, чтобы расшатать древесину. Лично мне нравится работать кольцевой пилой вперед и назад, чтобы избежать этого во время сверления.

2. Пилотные биты для сверления отверстий под винты

Доступно на Amazon: Набор пилотных бит FTG

Когда дело доходит до сверления отверстий под винты, большинство винтов имеют коническую форму. И, чтобы правильно установить винт, вам нужно, чтобы диаметр сверла соответствовал валу винта.

Решение? Набор пилотных бит, которые быстро вставляются в любое сверло, и, конечно же, их набор, соответствующий размеру ваших винтов.

В качестве бонуса (и не обязательного для использования) вы также можете зенковать головки большинства наборов.

И, наконец, если вам нужно просверлить отверстия для шурупов в нескольких кусках дерева, вы можете использовать приспособление для быстрых отверстий.

3. Вырезание отверстий с плоским дном в древесине с помощью бит Форстнера

Доступно на Amazon: Набор бит Форстнера Porter-Cable

Бит Форстнера сделает сверхгладкие и точные отверстия в древесине. Эта бита обычно используется для отверстий от 1/2 до 2 дюймов.

Я просверлил тысячи петель с помощью сверла Форстнера, и это одно из моих основных сверл для моего сверлильного станка. Поскольку это сверло превосходно подходит для точного сверления, оно может точно сверлить большие отверстия без колебаний. Благодаря своей точной конструкции он режет все, от твердой и мягкой древесины до большинства видов фанеры.

4. Стандартные сверла для небольших отверстий

Доступно на Amazon : Быстросменное шестигранное сверло

примерно до 1/2″.

Несмотря на то, что спиральное сверло выглядит так же, как сверло с направляющей головкой, вы увидите, что отсутствует одна важная особенность: направляющая вершина для больших сверел.

Однако, если вы используете дырокол, чтобы сделать углубление для этих насадок, они будут работать нормально для размеров более 3/16. Но при таком размере эти биты могут «бродить» по текстуре дерева.

Спиральное сверло работает в любом типе дерева, но имеет ограничения по максимальному размеру отверстия и менее точно для больших размеров из-за отсутствия направляющего наконечника.

5. Проделывание отверстий среднего размера в древесине с помощью лопаточных сверл

Доступно на Amazon : Лопата Dewalt

Лопатка — это стандартное сверло для сверления отверстий в древесине всех форм и размеров. И, благодаря недорогому дизайну, это отличный инструмент для случайного мастера.

В моем ящике с инструментами всегда есть несколько наборов насадок. Поскольку они универсальны, дешевы и имеют уникальный длинный пилотный наконечник, они идеально подходят для сверления отверстий в любом типе дерева.

И самое приятное? Это лучшее сверло, чтобы не вырвать сторону дерева напротив сверла. Поскольку у них длинный пилотный наконечник, вы можете увидеть, как проходит сверло, а затем просто начать сверлить с противоположной стороны дерева.

Но единственное, что эта коронка не может сделать, это просверлить отверстие с плоским забоем – для этого вам нужно будет вернуться к коронке Форстнера.

6. Быстрое бурение для хвостовых деревьев: биты дерева шнека для бега электрических линий в шпильках

Доступны на Amazon : Irwin Auger Bits

. мягкие породы дерева, такие как шпильки. Из-за своей скорости он обычно используется электриками для отверстий 3/8-1″.

В то время как первые биты в этом списке можно использовать с «изяществом», буровая насадка совсем не такая. Из-за агрессивного наконечника винта требуется мощная беспроводная или сетевая дрель и правильная скорость. А раз начав, уже трудно остановиться.

Ожидайте, что он прорвет шпильку 2 × 4 и сделает грубую дыру на другой стороне. В конце концов, это то, что вам нужно для быстрого сверления в мягкой древесине.

7. Сверло для кукурузных отверстий для 6-дюймовых отверстий в дереве

Доступно на Amazon : 6-дюймовая кольцевая пила

отверстие 6″.

Но эта 6-дюймовая кольцевая пила точно прорежет гладкое отверстие. И это НАМНОГО лучшая альтернатива использованию лобзика.

Осторожно: Обязательно крепко держите пилу, двигайтесь медленно и держитесь, когда эта кольцевая пила коснется лица кукурузной ямы. Для профессиональной отделки обязательно просверлите около 75 процентов пути, а затем переверните кольцевую пилу, чтобы избежать осколков.

8. Руковочные нерегулярные отверстия в дереве с заподкой

Доступны на Amazon : Черный и декерский джори. из лучших инструментов.

Однако при работе с лобзиком есть несколько предостережений:

• НЕ рассчитывайте вырезать идеально прямые линии
• НЕОБХОДИМО использовать сверло 3/8″, чтобы сделать отверстие Режу квадрат или прямоугольник)
• Будьте осторожны, чтобы не перерезать шнур питания во время резки

  Типы отверстий:

  • Нерегулярные отверстия в лиственных породах, напольные покрытия, шкафы, палуба
  • квадратных отверсти отличное дополнение, так как избавляет от шнура, который будет постоянно запутываться во время работы
  • Ищите пилу с регулируемым «укусом», которая позволит быстро работать с мягкой древесиной. И контролируемые пропилы в твердой древесине. №
  • Не экономьте на лезвиях — но качественный набор!

  9. Аккумуляторная дрель для сверления

  Доступно на Amazon. Таким образом, хотя это и очевидно, иметь дрель хорошего качества бесценно.

  При поиске дрели обязательно учитывайте:

  • Торговую марку и покупку в экосистеме инструментов, аккумуляторы для которых можно использовать совместно. работа с большими кольцевыми пилами

  10. Контроль глубины и положения отверстий с помощью сверлильного станка

  Доступно на Amazon : WEN Drill Press

  Хотя для некоторых отверстий можно использовать аккумуляторную дрель, сверлильный станок по точности и воспроизводимости сверления отверстий в древесине не может быть лучше.

  Основные характеристики:

  • Ограничители для регулировки глубины
  • Зажим заготовки
  • Регулируемая скорость
  • Подходит для больших сверл до 1/2″ (большинство аккумуляторных дрелей останавливаются на 3/8″)

  3 доступны во всех размерах, если у вас нет серьезных планов по деревообработке, настольный сверлильный станок подойдет для большинства проектов.

  11. Режущие квадратные или прямоугольные отверстия с круговой пилой

  Доступны на Amazon : Dewalt Bordless Circular Saw

  для зарубки. посмотреть на циркулярную пилу.

  В отличие от сабельной пилы и лобзика, циркулярная пила может «нырнуть» в дерево без предварительного просверливания отверстия и начать работу.

  Основные характеристики:

  • • Быстрая резка больших отверстий
    • Доступны версии с аккумулятором для портативности
    • Возможность резки прямых линий
    • Используйте направляющую циркулярной пилы для резки прямых линий

  12. Грубая резака любого размера или формы с поршневыми пилами

  Доступно на Amazon : резаграция пила для грубых порезов

  с рецептами, которые можно было сделать, что можно, что можно, что можно, что можно было сделать. о любых дровах.


  Но есть одна загвоздка: нет ничего красивого в отверстии, которое делает сабельная пила. Тем не менее, он сделает работу быстро и с минимальными усилиями.

  Основные характеристики:

  • Агрессивные лезвия с острыми зубьями для быстрой резки
  • Разработаны для скорости
  • Беспроводные и проводные для удаленных участков

  13. Вырезание прямых канавок в древесине с помощью рифленых фрез

  Доступно на Amazon.

  Хотя это и не первая мысль для многих, фрезы уже довольно давно используются для проделывания отверстий. В сочетании с погружным фрезером и бесконечным набором направляющих спиральная фреза может резать все породы дерева.



  Единственный минус? Фреза имеет ограниченный максимальный размер отверстия и создает много пыли.

  14. Изготовление нерегулярных отверстий в дереве с фрезерной машиной с ЧПУ

  Доступно на Amazon : Genmitsu CNC

  . мастер вырезания сложных отверстий в дереве.


  Я же говорил, что это будет круто.

  Нет, они не такие уж и дорогие, только в профессиональной столярной мастерской. Поскольку технология и время производят более дешевые инструменты, вы можете иметь домашний фрезерный станок с ЧПУ за 200-300 долларов.

  Часто задаваемые вопросы

  Какой инструмент делает круглые отверстия в древесине?

  Для круглых отверстий лучше всего подходит сверлильный станок или аккумуляторная дрель. Но для отверстий неправильной формы в древесине я предпочитаю сабельную пилу.

  Как просверлить большое отверстие в дереве?

  Большое отверстие более 2″ лучше всего просверливать кольцевой пилой. Эти биты имеют лезвие, похожее на пилу, и крепятся к аккумуляторной дрели.

  Как вырезать отверстие в дереве вручную?

  Лучший способ вырезать отверстие в древесине вручную – это лопастное сверло или шнековая дрель с ручным шуруповертом. Но, честно говоря, это устаревший подход, и предпочтительным инструментом является дешевая аккумуляторная дрель.

  Сводка

  Удивлены тем, сколько существует инструментов для проделывания отверстий в дереве?

  Что ж, с разнообразием дерева и стилем отверстий есть много вариантов.

  Не нашли инструмент для своей работы? Дайте нам знать в комментариях, и мы поможем вам!

  Производители

  • Delta
  • Kreg
  • Dewalt
  • Milwaukee

  РаспродажаБестселлер №1

  Инструмент Milwaukee 49-22-4029 HOLE DOZER Bi-Metal Hole…

  РаспродажаБестселлер №2

  Набор кольцевых пил KATA Комплект из 20 шт. кольцевых пил с…

  Бестселлер №3

  Набор кольцевых пил, 22 шт. Комплект кольцевых пил с 13 пилами…

  Бестселлер №4

  Набор кольцевых пил GMTOOLS, набор из 16 коронок с…

  Бестселлер № 5

  Milwaukee 49-22-4185 All Purpose Professional Ice…

  Последнее обновление 03.10.2022 в 21:14 / Изображения с Amazon

  Категории Общие

  Нужна помощь в поиске дров?

  У всех так. Подпишитесь на БЕСПЛАТНЫЙ каталог древесины лиственных пород , который объединяет более 300 розничных продавцов древесины лиственных пород по всей территории США.

  Лучший толкатель для настольных пил

  Настольные пилы, пожалуй, самый опасный инструмент в любой деревообрабатывающей мастерской. Но так не должно быть, если соблюдать надлежащую осторожность и здравый смысл. И хотя использование защитного кожуха и расклинивающего ножа является обязательным, использование

  Подробнее »

  Руководство по ручкам и ручкам оборудования для шкафа в фермерском доме

  После 15 лет использования одной и той же кухни в стиле шейкера я обсуждаю возможность перехода на кухню в фермерском доме. И частью этого процесса является поиск оборудования для шкафа фермерского дома, подходящего как для дизайна, так и для другого оборудования в доме. Но, что удивительно, ресурсов для фермерского оборудования не так много. Итак, я собрал коллекцию ручек и ручек для кухонь в деревенском стиле.

  Подробнее »

  Лучшие инструменты для изготовления шкафов для всех уровней навыков

  Любой может сделать шкафы, используя всего несколько подходящих инструментов для изготовления шкафов. Несмотря на то, что инвестиции могут показаться высокими, достаточно одного или двух шкафов от поставщика, чтобы окупить ваши инвестиции в инструмент. Объединив свои навыки, место в магазине

  Подробнее »

  Как установить полоски-наполнители шкафа

  В то время как профессионалы обладают нужными инструментами и ноу-хау, сборщики шкафов-сборщиков могут не знать, как правильно установить уплотнительную ленту. Но после установки бесчисленного количества кухонь я научился нескольким хитростям, как установить планки наполнителя шкафа 9.0003

  Подробнее »

  Объяснение: мягкое закрытие и самозакрывающиеся направляющие для ящиков

  Если вы не устанавливали или не заменяли направляющие ящика, частым вопросом является понимание разницы между плавным закрыванием и самозакрывающимися направляющими ящика. К счастью, почти во всех случаях различия легко определить: самозакрывающийся ящик просто означает, что ящик

  Подробнее »

  Лучшие приспособления типа «ласточкин хвост» для фрезерных станков и фрезерных столов

  , если вы не построили ящик типа «ласточкин хвост» до того, как первые несколько ящиков могут вызвать страх. Но, как только вы начнете разбираться в планировках, сделаете несколько ошибок и соберете ящик, вы уже не вернетесь к «обычной» конструкции ящика. В этой статье вы узнаете, как наличие одного из лучших приспособлений типа «ласточкин хвост» сделает опыт (и качество) еще лучше.

  Подробнее »

  Отказ от ответственности: самодельные проекты могут быть опасными, если вы не уверены, наймите профессионала (ссылка на Home Advisor).

  7 лучших сверлильных станков 2022 года по мощности и точности

  По

  Мишель Ульман

  Мишель Ульман

  Мишель Ульман — эксперт по домашнему декору и обозреватель товаров для дома и сада. В настоящее время она является коммерческим редактором по благоустройству дома и инструментам на The Spruce. Она пишет о домашнем декоре более 10 лет для таких изданий, как BobVila.com и Better Homes & Gardens, среди прочих.

  Узнайте больше о The Spruce’s
  Редакционный процесс

  Обновлено 16.08.22

  Рассмотрено

  Джонатан Брюэр

  Рассмотрено
  Джонатан Брюэр

  Джонатан Брюэр — эксперт по благоустройству дома с более чем двадцатилетним профессиональным опытом работы в качестве лицензированного генерального подрядчика, специализирующегося на кухне и ванной. Он был показан в сериалах HGTV «Super Scapes», «Curb Appeal the Block», «Elbow Room», «Незваных гостях» DIY Network, «Этот старый дом» и в шоу OWN Network, получившем премию «Эмми», «Home Made Simple». Джонатан также является членом Наблюдательного совета по благоустройству дома Spruce.

  Узнайте больше о The Spruce’s
  Наблюдательный совет

  Мы самостоятельно исследуем, тестируем, проверяем и рекомендуем лучшие
  продукты — узнайте больше о
  наш процесс. Если вы покупаете что-то по нашим ссылкам, мы можем получить комиссию.

  Ель / Хлоя Чон

  Как и портативная ручная дрель, сверлильный станок — это инструмент для проделывания отверстий в древесине или других твердых материалах, но сверлильные станки намного превосходят ручные дрели по мощности и точности. Гленн Уайзман, RASDT, RHDT и менеджер по продажам Top Hat Home Comfort Services, советует: «Первым шагом при выборе подходящего сверлильного станка является определение того, что вам нужно с ним делать. Если вы будете сверлить бетон или другие твердые поверхности, вам понадобится мощная модель, которая может справиться с этими задачами.Меньшая модель подойдет, если вам нужно только просверлить отверстия в дереве, пластике или металле.Знание вашего проекта — лучший способ помочь вам в выборе сверлильного станка. »

  Нашему тестировщику продуктов понравился 12-дюймовый пресс WEN Variable Press за надежность, простоту использования и точную лазерную направляющую.

  Вот лучшие сверлильные станки на рынке, основанные на мощности, надежности, универсальности и выдающихся характеристиках.

  Наш лучший выбор

  Лучший в целом:

  WEN Сверлильный станок с переменной скоростью на Amazon

  Лучший мини:

  Малый настольный сверлильный станок Eurotool на Amazon

  Лучшее для домашних мастеров:

  Dremel1 9 Сверлильный станок 220-0 на Amazon0003

  Лучший бюджет:

  WEN 4208T 8-дюймовый сверлильный станок на Amazon

  Лучший комбинированный инструмент:

  Купить 13-дюймовый настольный сверлильный станок/шпиндельный шлифовальный станок Fox на Amazon

  Лучшее решение для металла:

  Магнитный сверлильный станок DEWALT Amazon

  Лучший напольный:

  Delta 18-900L на Acmetools. com

  В этой статье

  • Наш выбор

  • Что искать

  • Зачем доверять ели

  ВЕН

  Посмотреть на Амазоне
  Посмотреть на Walmart

  Что нам нравится

  Что нам не нравится

  Кто еще это рекомендует? Bob Vila и BestReviews выбрали 12-дюймовый регулируемый пресс WEN.

  Что говорят покупатели? 93% из 2700+ рецензентов Amazon оценили этот продукт на 4 звезды или выше.

  12-дюймовый сверлильный станок с регулируемой скоростью Wen 4214 обладает высокой мощностью для своей цены

  Слишком легко найти неправильный сверлильный станок для ваших нужд во время покупки. Множество вариантов обещают мощность, необходимую для большинства строительных проектов, но не обеспечивают ее, когда это необходимо. 12-дюймовый регулируемый пресс WEN с 12-дюймовым поворотом и ходом 3-1/8 дюйма предназначен для того, чтобы избежать перепродажи, и просто предлагает мощный и простой сверлильный станок для вашей мастерской. Благодаря максимальной скорости 3200 об/мин и регулятору скорости, мощность и контроль, которые предлагает этот лучший пресс, очевидны.

  Преимущество шкалы переменной скорости заключается в том, что вы можете изменять скорость, сохраняя при этом ту же мощность и крутящий момент, которые могут потребоваться для более плотных материалов. Используя высококачественные подшипники и жесткую раму, корпус этого сверлильного станка выдерживает интенсивное использование без повреждения внутренних механизмов электроинструмента. Если вам нужен сверлильный станок, на который вы можете рассчитывать, что он будет работать снова и снова, этот вариант трудно превзойти.

  Наш тестер высоко оценил простоту и надежность работы инструмента, а также простую в использовании регулировку скорости, точный лазер для точного измерения и полезный встроенный рабочий свет. Его окончательный вердикт заключался в том, что это отличный сверлильный станок для среднего мастера или любителя, хотя он недостаточно мощный для профессионала или любого, кому нужна максимальная мощность сверления.

  Настольный/напольный: Настольный | Длина хода: 3-⅛ дюйма | Качели: 12 дюймов

  Ель / Джастин Парк

  Что говорят наши тестировщики

  «12-дюймовый сверлильный станок с регулируемой скоростью WEN делает то, для чего он создан. От мягкой сосны до твердого кедра и стали я мог просверливать чистые отверстия, не останавливаясь и не перескакивая с заготовки, с помощью 5-амперного асинхронного двигателя мощностью ⅔ лошадиных сил», — Джастин Парк, тестировщик продукции

  .

  Предоставлено Eurotool

  Посмотреть на Амазоне
  Посмотреть на Walmart

  Что нам нравится

  Что нам не нравится

  Если вам просто нужен сверлильный станок для точной работы с небольшими предметами, такими как украшения, раковины, отделка из дерева или изготовление моделей, нет необходимости в большом инструменте, который займет много места и даст больше возможностей, чем вам нужно. Вместо этого рассмотрите небольшой настольный сверлильный станок Eurotool DRL-300.00.

  С платформой размером всего 6,75 x 6,75 дюймов и общим размером 10 x 12 x 8 дюймов сверлильный станок легко вписывается в любое рабочее пространство. Но хотя он может быть небольшим, он не лишен мощности, хотя он, конечно, не предназначен для выполнения самых сложных работ по бурению.

  110-вольтовый двигатель развивает максимальную скорость 8500 об/мин, и на выбор предлагается три скорости. Патрон Jacobs ¼ дюймов подходит для бит до 6,5 мм.

  Настольный/напольный: Настольный | Длина хода: 7/8 дюйма | Swing: 5 дюймов

  8 лучших сетевых дрелей 2022 года для любого проекта

  Предоставлено Dremel

  Посмотреть на Амазоне
  Посмотреть на Лоу
  Вид на Home Depot

  Что нам нравится

  Что нам не нравится

  Не настоящий сверлильный станок, а скорее рабочая станция, которая позволяет использовать вращающийся инструмент Dremel аналогично сверлильному станку. Эта рабочая станция/сверлильный станок относится к категории «маленький, но мощный» и идеально подходит для деликатных такие задачи, как рукоделие, ювелирное дело или работа с электроникой. Ваш вращающийся инструмент помещается на рабочую станцию, что позволяет вам наклонять инструмент под разными углами в соответствии с вашими потребностями.

  Рабочая станция ввинчивается в рабочий стол для устойчивости, не занимая слишком много полезного места. Обратите внимание, однако, что он не включает вращающийся инструмент Dremel; вам нужно будет приобрести его отдельно, если у вас его еще нет.

  По цене вы фактически получаете один из самых гибких сверлильных станков. Насадка с гибким валом работает с дрелью, позволяя поворачивать головку для наклонных отверстий до 90 градусов по горизонтали. Держатель инструмента и крепление для фрезера расширяют возможности этого пресса, позволяя выполнять другие операции, такие как врезание и шлифование/шлифование, на одной рабочей станции.

  Настольный/напольный: Настольный | Длина хода: Н/Д | Качели: Н/Д

  ВЕН

  Посмотреть на Амазоне
  Посмотреть на Лоу
  Вид на Home Depot

  Что нам нравится

  Что нам не нравится

  Если вы не возражаете против того, чтобы отказаться от некоторой производительности и контроля сверлильного станка, WEN 4208T — это альтернатива по разумной цене, которая не сломит банк. Пресс жертвует более гибким диском управления в пользу переключателя с пятью скоростями, который расширяется до 3140 об/мин. Двигатель мощностью 1/3 л.с. справится с мелкими и средними работами и обычными строительными материалами, включая очень твердую древесину.

  Чугунное основание надежно крепится к большинству рабочих столов для прочного и стабильного удержания. Входящий в комплект стол для снятия фаски размером 6,5 x 6,5 дюймов небольшой, но гибкий, что позволяет наклонять поверхность сверления до 45 градусов для сверления под углом. Этот сверлильный станок имеет 8-дюймовый поворот и 2-дюймовое расстояние хода, что означает, что он не предназначен для работы с большими и толстыми материалами. Прорези в столе достаточно велики, чтобы в них можно было вставить монтажные зажимы и тиски для крепления поверхности сверления к столу при наклоне.

  Настольный/напольный: Настольный | Длина хода: 2 дюйма | Swing: 8 дюймов

  Мы нашли лучшие аккумуляторные дрели для домашних проектов

  Магазин Фокс

  Посмотреть на Амазоне
  Посмотреть на Home Depot
  Посмотреть на Toolnut. com

  Что нам нравится

  Что нам не нравится

  Зачем занимать место в мастерской с двумя инструментами, когда можно иметь только один, который одновременно выполняет функции сверлильного станка и шлифовального станка? Это именно то, что вы получаете с 13-дюймовым настольным сверлильным станком/шпиндельным шлифовальным станком Shop Fox Shop Fox W1668. Этот мощный сверлильный станок мощностью 3/4 л.с. имеет впечатляющий 13-дюймовый поворот и ход 3-1/4 дюйма. Хотя это и не переменная скорость, вы можете выбрать одну из 12 настроек скорости в диапазоне от 250 до 3050 об/мин. Кроме того, стол имеет регулируемый наклон до 9 градусов.0 градусов влево или вправо, что значительно упрощает бурение в тяжелых условиях.

  Если вам нужно отшлифовать, инструмент легко превращается в осциллирующую шлифовальную машину без необходимости использования инструментов или суеты и беспокойства. Функция осцилляций означает, что вы добьетесь гладких результатов без чрезмерного нагрева и трения. 2-дюймовый пылезащитный порт помогает защитить рабочее пространство от опилок и другого мусора. Этот настольный сверлильный станок включает в себя шлифовальный барабан и качающийся шпиндель.

  Настольный/напольный: Настольный | Длина хода: 3-1/4 дюйма | Качели: 13 дюймов

  Что говорят наши эксперты

  «Что касается безопасности — будьте предельно осторожны при использовании этих машин, потому что они очень мощные. Знайте, где находится кнопка аварийной остановки, и будьте готовы нажать ее в случае необходимости», — Гленн Уайзман, RASDT, RHDT и менеджер по продажам в Услуги Top Hat по обеспечению домашнего комфорта.

  ДЭУОЛТ

  Посмотреть на Амазоне
  Посмотреть на Mscdirect.com
  Посмотреть на Toolup.com

  Что нам нравится

  • Быстросменный патрон

  • Защита от перегрузки

  Что нам не нравится

  Сверление металла отличается от работы с деревом или пластиком. Поскольку плотность металлов различается, вам нужен сверлильный станок, который легко адаптируется к различным типам металла. Магнитный сверлильный станок DEWALT DWE1622k специализируется на сверлении стали или аналогичных металлов с помощью двухскоростного 10-амперного двигателя и 4-дюймового хода сверла. Его магнитное основание позволяет размещать инструмент на любом железном материале толщиной не менее 1/2 дюйма. Максимальный размер биты, которую может принять инструмент, составляет 2 дюйма в диаметре.

  Пресс имеет электронику защиты от перегрузок, которая предотвращает перегорание двигателя и продлевает срок службы инструмента. Он включает в себя бак для охлаждающей жидкости, который вы можете расположить по мере необходимости во время работы. Нижняя настройка скорости достигает 300 об/мин, а более высокая настройка — до 450 об/мин, что позволяет легко проникать даже в очень твердые металлы. Сверлильный станок весом 35 фунтов довольно тяжелый, но это прочный и мощный инструмент.

  Настольный/напольный: Настольный | Длина хода: 4 дюйма | Swing: Н/Д

  8 лучших сверл 2022 года

  Предоставлено Delta

  Посмотреть на Acmetools.com
  Посмотреть на сайте Performancetoolcenter.com

  Что нам нравится

  • Навесное рабочее освещение

  • Лазерные направляющие

  • 16 скоростей

  • Мощный двигатель

  Что нам не нравится

  Специализированный сверлильный станок для пола предлагает максимум профессиональных возможностей и функций. Дельта 18-900L — это первоклассный вариант, который максимально увеличивает мощность, управляемость и долговечность сверлильного станка. Если у вас есть специальная мастерская или профессиональные проекты, этот тип дрели — это инвестиция, которая прослужит вам долгое время.

  Многие профессионалы предпочитают напольные дрели, так как они не занимают места на столе и, как правило, имеют большую рабочую поверхность под дрелью. Модель 18-900L включает в себя рабочий стол размером 20 x 28 дюймов со скосом до 90 градусов влево или вправо. 6-дюймовый ход сверла идеально подходит для промышленных применений или проектов, где часто используются более крупные детали, такие как деревянные балки 4 x 4. Дополнительная длина хода означает, что вы можете сверлить глубже, не делая дополнительных отверстий на другой стороне для соединения, а 18-дюймовый поворот позволяет работать даже с очень большими материалами.

  Настольный/напольный: Напольный | Длина хода: 6 дюймов | Swing: 18 дюймов

  Мы нашли лучшие эксцентриковые шлифовальные машины

  Окончательный вердикт

  Мощность, универсальность, контроль и долговечность: именно эти качества делают 12-дюймовый сверлильный станок с регулируемой скоростью WEN нашим лучшим выбором. Но если вам просто нужен сверлильный станок для периодического использования и вас не беспокоят мощность и универсальность, 8-дюймовый сверлильный станок WEN — надежный выбор по более низкой цене.

  Качели

  Поворот сверлильного станка — это измерение в дюймах от патрона — зажима, который удерживает сверло — до колонны, которая представляет собой толстый металлический стержень, поддерживающий головку сверлильного станка, умноженный на два. Таким образом, если расстояние от патрона вашего сверлильного станка до колонны составляет 5 дюймов, то у сверлильного станка качание составляет 10 дюймов. Swing сообщает вам, какой самый большой кусок дерева или металла может вместить сверлильный станок при сверлении отверстия прямо в центре. Чем больше размах, тем более крупные материалы может обрабатывать сверлильный станок, поэтому имейте это в виду, если вы регулярно работаете с большими кусками дерева или металла.

  Длина хода

  Длина хода, также называемая ходом шпинделя или ходом пиноли, представляет собой измерение того, насколько глубокое отверстие может создать сверлильный станок без необходимости остановки и повторной регулировки стола сверлильного станка или просверливаемого материала. Меньшие или менее дорогие сверлильные станки часто имеют ход всего 2,5 дюйма, а иногда даже немного меньше. Большие, сверхмощные напольные сверлильные станки могут иметь ход до 6 и более дюймов, но большинству любителей или обычных домашних мастеров такой уровень производительности не требуется. Как правило, хода шпинделя около 4 дюймов более чем достаточно для большинства типичных задач.

  Напольное или настольное исполнение

  Существует два основных типа сверлильных станков: напольные и настольные.

  Как следует из названия, напольные сверлильные станки представляют собой большие инструменты, которые стоят на полу. Они обладают большой мощностью и обычно колеблются от 13 до 20 дюймов. Напольные сверлильные станки лучше всего подходят для профессионального или тяжелого использования.

  Настольные сверлильные станки устанавливаются на верстак. Эти меньшие машины обычно имеют размах от 8 до 12 дюймов и справляются с задачами бурения от легких до умеренных. Как правило, это лучший выбор для среднего мастера или любителя.

  Часто задаваемые вопросы

  • Хотя сверлильный станок в основном используется для сверления отверстий, особенно отверстий большого диаметра или отверстий, которые не проходят через древесину насквозь, у этого инструмента есть и другие применения. С подходящей насадкой или насадкой ваш сверлильный станок также можно использовать для шлифования или очистки дерева и металла, сверления квадратных отверстий, удаления заусенцев с дерева или металла, а также полировки или полировки деревянных или металлических поверхностей. Гленн Уайзман, RASDT, RHDT и менеджер по продажам Top Hat Home Comfort Services, добавляет: «Сверлильный станок универсален, поскольку вы можете делать больше, чем просто сверлить отверстия. Вы также можете использовать сверлильный станок для изготовления других типов вырезает и формирует дерево, металл, пластик и другие материалы».

  • Как правило, если размер хвостовика сверла не превышает размер патрона вашего сверлильного станка (наиболее распространенный размер патрона для типичного настольного сверлильного станка составляет ½ дюйма), вы можете использовать те же сверла со своим сверлильным станком. так же, как вы делаете это с проводной или беспроводной дрелью. Однако сверлильные станки могут обрабатывать сверла большего диаметра, чем обычная дрель, что является одним из основных преимуществ этих мощных инструментов.

  • Если вам нужна точность сверлильного станка только для одного конкретного проекта, возможно, вы не захотите вкладывать средства в целый инструмент только для этой цели. Однако вы можете добиться аналогичных результатов, если не планируете сверлить очень большие отверстия или в исключительно твердый материал, используя раму, предназначенную для удержания на месте сетевой или аккумуляторной дрели во время ее использования. Эти рамы вращаются, поэтому вы можете расположить дрель так, как вам нужно, и удерживать ее во время использования гораздо неподвижнее, чем вы могли бы управлять одной рукой.

  • Сверлильные станки измеряются по их размаху, который равен удвоенному расстоянию от центра патрона до колонны. Это измерение указывает на самый большой кусок материала, который пресс может просверлить до центра.

  Эта статья редактируется и обновляется Мишель Ульман, экспертом по инструментам The Spruce. Она имеет большой опыт не только в написании статей обо всем, что связано с домом, но и в выполнении различных проектов «сделай сам», включая ландшафтный дизайн, покраску, настил полов, поклейку обоев, переделку мебели и простой ремонт. Для этого обзора она рассмотрела десятки сверлильных станков, оценив каждый из них на предмет основных функций, дополнений, а также отзывов тестировщиков и отзывов клиентов. Гленн Уайзман, RASDT, RHDT и менеджер по продажам Top Hat Home Comfort Services, предоставил дополнительные советы и идеи.

  Источники статьи

  The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

  1. Лучшие сверлильные станки 2022 года.
