Сварочный аппарат своими руками, видео

Статьи

Автор Светозар Тюменский На чтение 3 мин. Просмотров 1.7k. Опубликовано 10 марта
Обновлено 19 ноября

Каждый домашний умелец рано или поздно сталкивается с потребностью в сварочном аппарате. Объясняется это тем, что такой аппарат позволяет обеспечить высокопрочное соединение металлических (чаще всего — стальных) деталей между собой при относительно небольших затратах. В прежнее время вопрос выбора конструкции и вида сварочного агрегата не стоял, потому что тогда были доступны в основном трансформаторные сварочники переменного, реже – постоянного тока. В наши дни ситуация кардинально изменилась.

Теперь можно выбрать сварочный аппарат из широкого ассортимента устройств, различных по техническим параметрам и потребительским свойствам. В последнее время все большей популярностью пользуются современные инверторные аппараты для сварки. Они компактны, легки, просты в эксплуатации, потребляют не слишком большой (по сравнению с трансформаторными агрегатами) ток. Их единственным недостатком является довольно высокая стоимость. Он с успехом ликвидируется при наличии определенных знаний, умения и навыков для изготовления такого устройства своими руками.

Содержание

Инверторный сварочный аппарат своими руками
Как сделать сварочный аппарат полуавтомат своими руками
Как сделать мини сварочный аппарат своими руками ?
Сварочный из микроволновки
Дуговая сварка из микроволновки ПОДРОБНО

Инверторный сварочный аппарат своими руками

Чтобы изготовить инверторный сварочный аппарат своими руками необходимо подобрать подходящую электрическую схему. Она выбирается, исходя из величины необходимого сварочного тока, доступности входящих в нее электронных комплектующих и реализуемости в домашних условиях изготовления соответствующей конструкции. Обычно максимальный уровень сварочного тока для подобных устройств задается в интервале от 40 до 130 Ампер, что позволяет варить детали из стали электродом толщиной до 3 мм. Важно выбрать такую схему, которая не требовала бы покупки дорогостоящих электронных компонентов. Практика показывает, что хорошую схему можно найти на основе максимального использования деталей от старых телевизоров советского производства.

Такие схемы просты в изготовлении и не нуждаются в сложной настройке с использованием лабораторного оборудования. После сборки основного электронного блока необходимо продумать его конструкцию, учтя при этом необходимость установки выходного трансформатора, вентилятора для охлаждения нагревающихся деталей аппарата. Корпус прибора может быть изготовлен из листовой стали, винипласта или текстолита. На лицевую поверхность устройства устанавливают тумблер и светодиодный индикатор включения, переменное сопротивление, с помощью которого регулируется сварочный ток. Кроме этого на корпусе необходимо закрепить зажимы для сварочных кабелей.

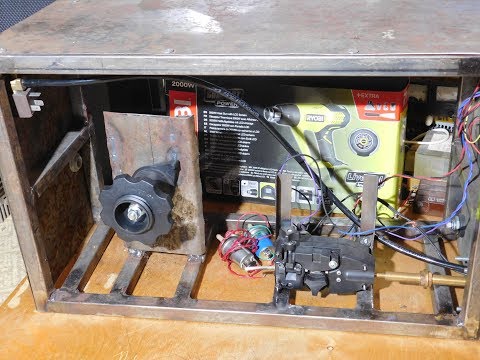

Как сделать сварочный аппарат полуавтомат своими руками

Принципиальным отличием сварочного аппарата – полуавтомата является выполнение сварки в среде инертного газа, предотвращающего окисление в зоне сварки. Такой вариант избавляет от необходимости использования флюса. В результате на сварном шве нет шлака, который необходимо удалять, шов получается ровным, прочным и эстетичным.

Для изготовления такого устройства своими руками потребуется обычный трансформаторный сварочный аппарат с выпрямителем или вышеописанный конверторный сварочник, газовый баллон с редуктором, соединительный шланг, электропневматический клапан (для дистанционного управления подачей газа в зону сварки) и сварочный пистолет. Эти устройства лучше приобрести готовыми. Кроме этого, потребуется изготовить подающий механизм, который по нажатию кнопки на пистолете подает с барабана через шланг сварочную проволоку. От этой же кнопки включается сварочный блок и клапан подачи защитного газа. Остается собрать все это в одном конструктиве и произвести необходимые соединения.

Мы искренне надеемся, что наша статья с видео поможет вам сделать простой сварочный аппарат своими руками.

Как сделать мини сварочный аппарат своими руками ?

Сварочный из микроволновки

Дуговая сварка из микроволновки ПОДРОБНО

Оцените автора

ПРОСТОЙ сварочный аппарат для сварки аккумуляторов своими руками смотреть онлайн видео от AlexGyver в хорошем качестве.

12+

5 лет и 1 месяц назад

AlexGyver2 222 подписки

В этом выпуске покажу как сделать простой сварочный аппарат своими руками для контактной сварки аккумуляторов!
★ МФУ Epson XP-342 https://goo.gl/nPAjd2 ★
► Канал о СНПЧ https://www.youtube.com/inksystembiz
★ ЭКОНОМЬ НА ПОКУПКАХ В ИНТЕРНЕТ МАГАЗИНАХ! ★
► https://letyshops.ru/alexgyver
Данный проект можно разделить на 2 части — сварочник на мосфетах и на реле, с реле мне понравилось больше, так как проще сделать и надёжность выше. Из видео вы получите всю информацию по проекту, ниже вы найдёте ссылку на страницу проекта у меня на сайте, на ней есть АРХИВ СО ВСЕМИ СХЕМАМИ. А ещё ниже вы найдёте список компонентов.
●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●
▼ Страница проекта (материалы и схемы) ▼
http://AlexGyver.ru/battery-welder/
▼ Плейлист об аккумуляторах ▼

▼ Аккумуляторы, никелевая лента, BMS ▼
http://alexgyver. ru/18650/
▼ НА РЕЛЕ ▼
● Реле стартера https://ali.ski/iClzW
https://ali.ski/KCOkL
https://ali.ski/P7_0n
● Практически любой MOSFET (IRF3704ZPBF, IRF3205PBF, IRLB8743PBF, IRL2203NPBF, IRLB8748PBF, IRF3704PBF, IRL8113PBF, IRL3803PBF, IRLB3813PBF, IRL3502PBF, IRL2505PBF, IRF3711PBF, IRL3713PBF, IRF3709ZPBF, AUIRL3705N, IRLB3034PBF, IRF3711ZPBF)
(пример: https://www.chipdip.ru/product/fdp025n06)
● Резистор 100 Ом
● Таймер NE555
https://www.chipdip.ru/product/ne555n
● Кондер для таймера 16 В (или больше), 1 мкФ
https://www.chipdip.ru/product0/9000261758
● Подстроечник для таймера около 50 кОм
https://www.chipdip.ru/product/16k1-b50k
или https://www.chipdip.ru/product0/26857
● Резистор 10к 3 штуки, мощность любая
● Кондер керамический 0.01 мкФ
https://www.chipdip.ru/product0/23255
● Диод
https://www.chipdip.ru/product/1n4007
● Кнопка
как в видео https://www.chipdip.ru/product/pbs26b-blue
дешевле https://www.chipdip.ru/product/pbs-11b-red
▼ НА МОСФЕТАХ ▼
● Пачка МОЩНЫХ мосфетов, 150-200 Ампер как минимум
(пример: https://www. chipdip.ru/product/fdp025n06)
● Резистор 100 Ом — столько же, сколько мосфетов
● Таймер NE555
https://www.chipdip.ru/product/ne555n
● Кондер для таймера 16 В (или больше), 1 мкФ
https://www.chipdip.ru/product0/9000261758
● Подстроечник для таймера около 50 кОм
https://www.chipdip.ru/product/16k1-b50k
или https://www.chipdip.ru/product0/26857
● Резистор 10к 3 штуки, мощность любая
● Кондер керамический 0.01 мкФ
https://www.chipdip.ru/product0/23255
● Диод МОЩНЫЙ
https://www.chipdip.ru/product/10a10
● Кнопка
как в видео https://www.chipdip.ru/product/pbs26b-blue
дешевле https://www.chipdip.ru/product/pbs-11b-red
СОВЕТЫ ПО СВАРКЕ
★ Электроды со временем выгарают, поддерживайте их форму! (конец электрода тоньше тела электрода, самый кончик — полукруглый)
★ Перед нажатием на кнопку прижимайте электроды так плотно, как это вообще возможно. В идеале вы должны увидеть две светящиеся красные точки на концах электродов. Сноп искр — признак плохого прижатия. На видео это сделано умышленно для зрелищности
★ Не забывайте заряжать аккумулятор (вот недорогой китайский зарядник, а также купите себе компактный вольтметр с отображением в процентах заряда, очень удобная штука! https://ali. ski/4mLcOl
★ Помните, что перед сборкой в параллель ВСЕ АККУМУЛЯТОРЫ ДОЛЖНЫ БЫТЬ ЗАРЯЖЕНЫ ДО ОДНОГО НАПРЯЖЕНИЯ
═════════════════════════════════════
★★★★★★★ ARDUINO ★★★★★★★
► Что это такое и зачем? https://youtu.be/nrczO8tWJNg
► Как подключить и настроить? http://AlexGyver.ru/?p=1228
► Мои уроки по Ардуино http://AlexGyver.ru/?p=4516
► Китайские Arduino и датчики (ССЫЛКИ) http://AlexGyver.ru/?p=44
► Всё для пайки и электроники с AliExpress http://AlexGyver.ru/?p=1515
► Мои видеоуроки по пайке https://goo.gl/qQFmq7
► Электронные наборы для обучения http://AlexGyver.ru/?p=5673
═════════════════════════════════════
★ Получай 10.5% скидку с любой покупки на Aliexpress! ★
http://epngo.bz/cashback_install_plugin/56525
★ Моя партнёрка с Aliexpress ★
http://epngo.bz/ali_epn_index/56525
═════════════════════════════════════
✔ Официальный сайт: http://AlexGyver.ru/
✔ Группа Вконтакте: http://vk.com/diyworkplace
✔ Поддержать канал денежкой http://AlexGyver.ru/support_alex/
✔ Instagram: https://www. instagram.com/alexgyvershow/
═════════════════════════════════════ #AlexGyver

Видео: Изготовление самодельного сварочного аппарата на батарейках

Автономный режим Выживание Видео: Изготовление самодельного сварочного аппарата на аккумуляторных батареях

Нужно починить оборудование, находясь вне сети? Вы можете сделать простой сварочный аппарат из старых батареек и проволоки 10 калибра

Написано Патриком Маккарти 17 июля 2017 г. есть некоторые вещи, которые эти материалы не могут исправить — по крайней мере, не так, как мы бы считали постоянными. Трещины и разрывы в небольших гаджетах (или на коже) можно залатать цианоакрилатным суперклеем, а более крупные разрывы можно отремонтировать с помощью двухкомпонентной эпоксидной смолы, такой как JB Weld. Мы даже слышали о том, что сломанные блоки двигателя временно фиксируют эпоксидной смолой. Но если вы хотите правильно соединить две металлические детали, JB не станет этого делать. Вам нужно настоящий сварной шов .

Быстрое применение сварки может починить этот сломанный прицеп.

Сварка часто связана с дорогостоящим оборудованием, специализированным топливом и годами или десятилетиями обучения. Однако вам не нужно быть профессиональным сварщиком с дорогостоящим оборудованием, чтобы быстро наложить валик и соединить две металлические детали. Сварка электродом (также известная как SMAW или электродуговая сварка в среде защитного газа) – один из самых простых методов для изучения, и он относительно щадящий, даже если вы работаете с металлом, который не совсем чистый до скрипа, поэтому он идеально подходит для аварийного ремонта снаряжения.

Примечание. Сварка может быть чрезвычайно опасной, особенно если ее выполнять без надлежащего защитного снаряжения. Если вы никогда раньше не занимались сваркой, мы рекомендуем пройти профессиональное обучение в местном колледже или профессиональном училище. Всегда принимайте все меры предосторожности и применяйте эти методы только на свой страх и риск.

Еще одним преимуществом сварки электродом является то, что все, что вам действительно нужно, это электричество, сварочный электрод и соответствующее защитное снаряжение. Это означает, что можно импровизировать самодельный сварочный аппарат на батарейках. Видео на YouTube от Денниса Эверса ниже показывает способ создания сварочной установки с четырьмя выбросил промышленные батареи емкостью 5000 мАч, несколько медных стереопроводов 10-го калибра, стандартные разъемы проводов и металлический пружинный зажим из долларового магазина. Батареи соединены последовательно (т. е. плюс к минусу), чтобы обеспечить примерно 50 вольт.

Как Деннис говорит в видео, система ручной сварки своими руками не предназначена для постройки корабля или точного самолета, и, вероятно, она не позволит получить самые красивые сварные швы (особенно если вы новичок). Но это хороший ресурс, если вам когда-нибудь понадобится быстро отремонтировать мотоцикл, укрепить петли на старых металлических воротах или прикрепить кронштейн к бамперу вашего грузовика. Те же принципы можно применить с двумя или более автомобильными или грузовыми аккумуляторами и несколькими соединительными кабелями, если вы не можете позволить себе роскошь небольших промышленных аккумуляторов.

Подготовьтесь сейчас:

Раскрытие информации: Эти ссылки являются партнерскими ссылками. Caribou Media Group получает комиссию от соответствующих покупок. Благодарю вас!

ОСТАВАЙТЕСЬ В БЕЗОПАСНОСТИ: загрузите бесплатную копию

журнала OFFGRID Outbreak Issue

В выпуске 12, Offgrid Magazine подробно рассматривается, о чем следует помнить в случае вирусной вспышки. Теперь мы предлагаем бесплатную цифровую копию выпуска OffGrid Outbreak при подписке на информационный бюллетень OffGrid по электронной почте. Зарегистрируйтесь и получите бесплатную цифровую копию

Автор: Патрик Маккарти

Похожие теги:

Сделай сам
Мусор
Инструменты

Различные виды сварки и для чего они нужны

Flash1? Главная героиня, Дженнифер Билз, днем работала сварщиком на сталелитейном заводе в Питтсбурге, и для многих людей это было их первым проблеском того, чем сварщик зарабатывает на жизнь.
Дженнифер, безусловно, сделала сварку гламурной, хотя фильм, не говоря уже о навыках сварщика Джен, подвергся резкой критике со стороны критиков.
Как сообщается, впоследствии Джен сказала, что она изучала сварку в течение двух месяцев до начала съемок, но поскольку режиссер хотел, чтобы в камере было больше искр, ей пришлось проделать ужасную работу. Возможно, мы сможем отпустить ее с крючка.
Несмотря на то, что изображают в фильмах, сварка — это, конечно, серьезная работа. Он используется для соединения кусков металла вместе и является очень искусным ремеслом. Итак, какие существуют виды сварки и для чего они используются в промышленности?

Сварка МИГ

Сварка MIG — один из самых простых видов сварки для новичков. Сварка MIG на самом деле представляет собой два разных типа сварки. В первом используется оголенный провод, а во втором — флюсовый сердечник.

Сварка MIG неизолированной проволокой может использоваться для соединения тонких металлических деталей. Сварку MIG с флюсовой сердцевиной можно использовать на открытом воздухе, поскольку для нее не требуется расходомер или подача газа. Сварка MIG, как правило, является предпочтительным вариантом сварки для энтузиастов-любителей и сварщиков-любителей, у которых нет денег, чтобы тратить их на дорогостоящее оборудование.

Сварка электродом

Сварка электродом, также известная как дуговая сварка, делается по старинке. Ручную сварку немного сложнее освоить, чем сварку MIG, но вы можете купить сварочное оборудование за очень небольшую плату, если хотите попробовать дома. При сварке стержнем используется сварочный стержень с стержневым электродом.

В приведенном ниже видео объясняется разница между сваркой с подачей проволоки и сваркой электродом.

Сварка ВИГ

Сварка ВИГ чрезвычайно универсальна, но она также является одной из наиболее сложных для изучения технологий сварки, а сварщики ВИГ Lincoln Electric являются квалифицированными специалистами.

Для сварки TIG необходимы две руки. Одна рука подает стержень, а другая держит горелку TIG. Эта горелка создает тепло и дугу, которые используются для сварки большинства обычных металлов, включая алюминий, сталь, сплавы никеля, сплавы меди, кобальт и титан.

Сварочные аппараты TIG можно использовать для сварки стали, нержавеющей стали, хромомолибдена, алюминия, никелевых сплавов, магния, меди, латуни, бронзы и даже золота. TIG — полезный процесс сварки велосипедных рам, газонокосилок, дверных ручек, крыльев и многого другого.

Плазменно-дуговая сварка

Плазменно-дуговая сварка является точной технологией и обычно используется в аэрокосмической промышленности, где толщина металла составляет 0,015 дюйма. Одним из примеров такого применения может быть лопатка двигателя или воздушное уплотнение. Плазменно-дуговая сварка по технологии очень похожа на сварку TIG, но электрод утоплен, а ионизирующие газы внутри дуги используются для создания тепла.

Обычной комбинацией газов является аргон в качестве плазмообразующего газа и аргон плюс от 2 до 5% водорода в качестве защитного газа. Гелий можно использовать в качестве плазменного газа, но поскольку он более горячий, это снижает номинальный ток сопла.

Хотите узнать больше о плазменной сварке? Прочтите эту статью.

Электронно-лучевая и лазерная сварка

Электронно-лучевая и лазерная сварка — это чрезвычайно точные методы сварки с высокой энергией. Электронные лучи и лазеры могут быть сфокусированы и направлены с исключительной точностью, необходимой для сварки самых маленьких имплантируемых медицинских устройств, а также обеспечивают огромную мощность, необходимую для сварки крупных деталей космического корабля. Электронно-лучевая и лазерная сварка — это универсальные, мощные, автоматизированные процессы. Оба могут создавать красивые сварные швы с металлургической и эстетической точки зрения. Оба могут быть экономически эффективными.

Посмотрите видео ниже, демонстрирующее некоторые преимущества и недостатки электронно-лучевой сварки по сравнению с лазерной сваркой.

Газовая сварка

Газовая сварка в настоящее время используется редко и в значительной степени вытеснена сваркой TIG.
