За счет своей формы, имеющей перпендикулярные ребра жесткости, швеллер широко используется в различных сферах деятельности, однако длины или прочности одного изделия зачастую не хватает, поэтому используются различные методы соединения.

Способы

От того, насколько качественным будет соединение швеллеров, напрямую зависит прочность и надежность всей металлоконструкции. Наибольшая прочность, и, в то же время, простоту монтажа, обеспечивает сварка. Обычно используется электродуговая или, реже, газовая. Всего можно выделить 3 способа соединения с ее использованием.

Встык

Применяется при необходимости удлинить или соединить швеллер под углом в неответственных конструкциях, где нагрузка на шов не слишком велика.

Методика сварки следующая:

При толщине полок (боковых граней швеллера) до 6 мм сварка производится без их предварительного скоса; при толщине 6-12 мм на свариваемой поверхности подготавливается скос под углом 30°; при большей толщине – скос имеет тупой угол и располагается на внутренней стороне швеллера.
Свариваемые детали прихватываются точечной сваркой. Расстояние между точками – 40 мм. Проверяется геометрия соединения.
Производится полноценная сварка с двух сторон или с одной, но с проваркой корня шва. Направление сварки – от середины основания к полкам.

Полученный этим методом сварной шов имеет меньшую прочность в сравнении с самим профилем, но в неответственных частях конструкций этот недостаток не является критичным.

С накладками

Для упрочнения стыка могут применяться металлические накладки. В этом случае соединение производится последующей схеме:

Производится сварка встык. Полученный шов зачищают заподлицо.
Изготавливаются парные накладки – большая для наружной стороны и маленькая для внутренней. В качестве сырья используется листовой прокат из той же марки стали, что и швеллер. Толщина накладки должна быть равна или превышать толщину его боковой полки. Форма накладки может быть различной, включая 4, 6 или 8-угольник.
Накладки привариваются поверх сварных швов в месте соединения точечной сваркой.
Производится проварка накладки по всему контуру.

Сварка в коробку

Этим способом из П-образного швеллера производятся усиленные полые балки с квадратным или прямоугольным сечением. Для этого два изделия прислоняются друг к другу полками и скрепляются струбцинами. Сварка может производиться встык с предварительной подготовкой скоса на кромках, либо с зазором между краями полок. Последний метод используется при соединении изделий с полками большой толщины.

Полученный в результате полной проварки шов не зачищается для увеличения прочности. Для дополнительного усиления могут использоваться накладки.

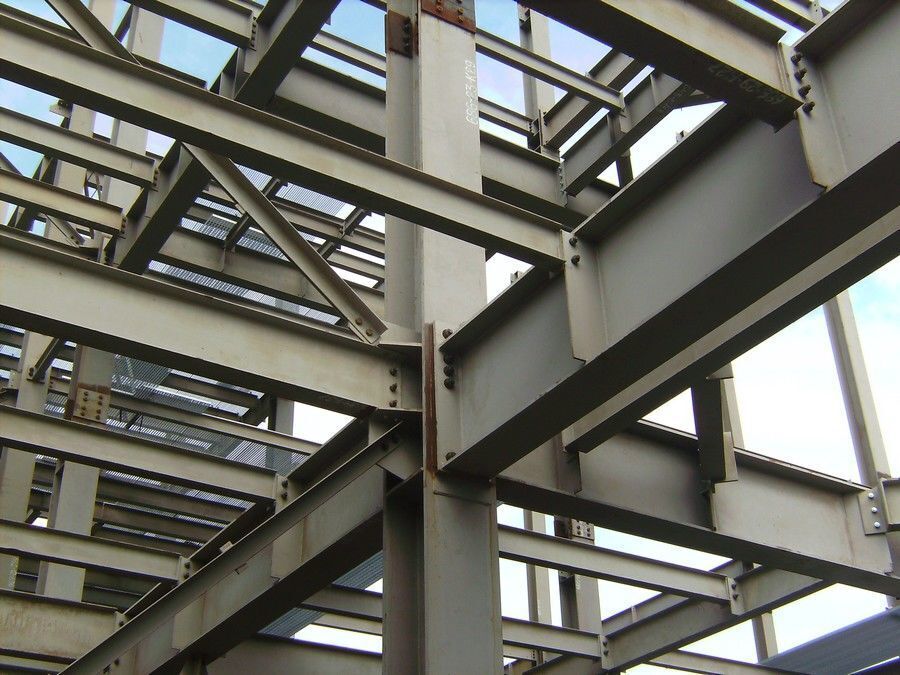

Альтернатива – болтовое соединение

В отдельных случаях использовать сварку для монтажа не представляется возможными или не требуется. Например, это относится к производству разборных конструкций или к работе с оцинкованным прокатом. В последнем случае сварка повредит защитный цинковый слой и в месте соединения появится ржавчина.

Болтовое соединение позволяет произвести монтаж швеллера без разрушения цинкового слоя и привлечения квалифицированных сварщиков, которые могут обеспечить максимальную надежность и правильность монтажа.

Однако в большинстве конструкций использовать соединение на болтах нецелесообразно, так как оно имеет ряд недостатков:

отверстия в прокате снижают его прочность,
необходимо периодически проверять надежность соединения и подтягивать гайки, особенно если металлоконструкция испытывает вибрационные нагрузки,
со временем крепеж из черных металлов начинает ржаветь, что снижает его надежность и усложняет разборку,
процесс монтажа на болтах занимает больше времени, чем сварка.

Выбор конкретного способа соединения швеллера, как и его типоразмера, зависит исключительно от вида производимых работ и предназначения конструкции с обязательным соответствием регламентирующим документам.

Сварка, соединение швеллеров — технология, виды, потери прочности

Прокатный профиль, имеющий П-образную форму сечения, называется швеллером. Различают профиль горячекатаный и гнутый. Вне зависимости от метода изготовления швеллера, основная область его применения – создание всевозможных конструкций, предназначенных для строительства и машиностроения. Большая часть металлоконструкций, создаваемых с использованием швеллера, изготавливается с помощью сварных соединений.

Технологические особенности соединения швеллеров

Профиль П-образный за счет формы сечения может выдерживать значительные осевые нагрузки и обладает высокими показателями сопротивления изгибающему моменту. Поэтому швеллер, как элемент металлоконструкции, применяется для обеспечения высоких показателей прочности и увеличения жесткости всего изделия в целом. Самым востребованным профилем в строительстве является швеллер серии «П», так как он позволяет добиться максимальной прочности сварного соединения в сравнение с прочими сериями.

Сварное соединение обладает достаточно большой прочностью, но мельчайшие нарушения в технологии сварки может привести к ослаблению всей металлоконструкции. Поэтому этап сварки является наиболее сложным и ответственным при изготовлении строительных конструкций.

Потери прочности при сварке швеллеров

Следует помнить, что любое сварное соединение снижает прочность зоны стыка на 5-7%. Но есть случаи, когда технология сварки нарушается по каким-либо причинам:

недостаточная квалификация сварщика

неправильно подобранный тип шва

неверный предварительный разогрев металла

неудобное расположение мест сварки

В этих случаях зона сварного шва может потерять до 20% своей прочности. Поэтому при сварке швеллеров следует придерживаться следующих рекомендаций:

нельзя пренебрегать требованиями ГОСТ, касающихся сварных соединений

наиболее слабое место для расположения сварного шва – это внутренние грани полок и в особенности углы соединения стенки и полки швеллера, следует избегать сварочных швов в указанных местах

Типы сварки при изготовлении металлоконструкций

При изготовлении металлоконструкций в APEX METAL может применяться электродуговая и газовая сварка.

Газо-кислородная сварка не используется непосредственно для получения неразъемного соединения швеллеров, так как при ее использовании образуется значительно большая околошовная зона, прочность которой значительно ниже прочности основного металла. В этой зоне возникают внутренние напряжения и возможна деформация профиля и конструкции в целом. Но данный вид сварки используется для резки профиля и при необходимости исправления некоторых дефектов уже готовой металлоконструкции.

Основным видом сварки на нашем производстве является электродуговая сварка, которая не обладает упомянутыми недостатками.

Виды сварочных соединений

При сварке швеллеров встык, с целью исключения появления трещин в швах, можно использовать подкладки, которые устанавливаются в местах свариваемых кромок. Она позволяет повысить прочность места соединения. После сварки необходимо тщательно зачистить шов, и затем первая подкладка приваривается внутри швеллера по продольным сторонам. Ее ширина должна соответствовать ширине профиля, а длина иметь значение пятикратной ширины. Вторая подкладка выступает в роли ребра, приваривается по обе стороны от полосы вплотную к ней. Сварка 2-х швеллеров в коробчатое сечение осуществляются по следующему алгоритму:

два швеллера устанавливают горизонтально друг напротив друга, с зазором согласно стандарту

между собой оба изделия должны быть скреплены струбцинами

шов выполняется от центра профиля по направлению к краям или методом прихвата
