Видео школьного фрезерного станка НГФ 110

Горизонтально-фрезерный станок: характеристики, схемы, модели

Обработка неподвижных объектов с отделением материала от основной детали по плоскости ведется на горизонтально фрезерных станках. Их назначение – восстанавливать геометрические поверхности с заданной кривизной методом резания вращающимся инструментом. Популярно стало использование УСП (универсальные сборочные приспособления), эти станки также используют для торцовочных, черновых шлифовальных и горизонтально-расточных операций.

Процесс горизонтальной обработки материалов резанием с использованием вращающегося инструмента называется фрезерованием. Фрезеровка очень похожа по технологии на сверление, но отличается возможностью работы боковой режущей кромкой инструмента.

Основные технические характеристики

Основное отличие фрезерных операций и предназначенного для этого оборудования — количество координат, в которых одновременно обрабатывается поверхность. Для описания технологических свойств фрезерных станков служат следующие параметры:

точность выполнения операций;
максимальные перемещения по координатам;
режимы и скорость подач;
режимы резания и нагрузки;
наличие механизированной смены инструмента;
возможность установки дополнительного оборудования;
потребляемая мощность.

Каждая из этих характеристик влияет на общую конструкцию станка. Итоговые параметры сочетают в себе компромисс между основными характеристиками.

Назначение фрезерных станков и основные типы фрез

Фрезерный станок — это станок для обработки металлических и других деталей вращающейся фрезой при поступательном перемещении заготовки.

На фрезерных станках можно обрабатывать плоские и фасонные поверхности с прямыми и винтовыми образующими. Резание осуществляется фрезой — многолезвийным инструментом, у которого зубья расположены на поверхности тела вращения или на торце.

Ввиду многообразия работ, выполняемых фрезерованием, весьма разнообразные и типы фрез (рис. 1). Наиболее распространенными являются цилиндрические фрезы (рис. 1, a), применяемые для обработки поверхностей; дисковые (рис. 1, б) для изготовления пазов, уступов; концевые фрезы (рис. 1, в), используемые для обработки пазов, уступов, фасонных поверхностей; торцовые фрезы (рис. 1, г) для обработки поверхностей, уступов, пазов; фасонные фрезы (рис. 1, д) для изготовления фасонных поверхностей. Стрелками на рисунках показаны направления движения, сообщаемые фрезе и заготовке в процессе резания.

Рис. 1. Основные типы фрез и обрабатываемых ими поверхностей

Для того чтобы получить фрезерованием на детали требуемую поверхность, необходимо сообщить инструменту и заготовке вполне определенные движения, согласованные друг с другом. Эти движения в станках разделяют на основные и вспомогательные.

К основным движениям относят главное движение, называемое еще движением резания, и движение подачи.

Во фрезерных станках главное движение (вращательное) совершает фреза, а движение подачи может выполнять либо заготовка, либо фреза.

Вспомогательные движения необходимы в станке для подготовки процесса резания. К вспомогательным движениям относятся движения, связанные с настройкой и наладкой станка, его управлением, закреплением и освобождением детали и инструмента, подводом инструмента к обрабатываемым поверхностям и его отводом; движения приборов для автоматического контроля размеров и т. д..

Вспомогательные движения можно выполнять на станках как автоматически, так и вручную. На станках-автоматах все вспомогательные движения в определенной последовательности выполняются автоматически.

Область применения

Характер применения горизонтально-фрезерных станков очень разнообразен. Перечислим материалы, которые могут быть на них обработаны:

черные металлы и чугун;
цветные и драгоценные металлы;
древесина;
полимерные материалы, пластикат.

По типу операций, проводимых на станках этого типа, они делятся на:

продольно-фрезерные;
рейсмусовые;
горизонтально-расточные.

Продольные фрезеры по металлу используются в черновых заготовительных операциях, выполнении пазов, протяженных полостей, торцовочных и раскроечных операциях дисковыми фрезами.

Рейсмусовые станки используются в деревообрабатывающей промышленности для калибровки доски по толщине. Их отличает механизированная подача обрабатываемого материала.

Горизонтально-расточные фрезеры используются в составе промышленных линий по производству автокомпонентов, в ремонтных мастерских.

Использование поворотных столов и УСП (универсальные сборочные приспособления) позволяет расширить сферу применения этого типа станков. Одним из назначений, при установке заготовки в делительную головку, является нарезание элементов зубчатых колес.

Сферы использования консольно-фрезерного станка

На оборудовании 6Р81 можно обрабатывать детали из стали, чугуна, цветных металлов. В оснастке используются торцевые, дисковые, цилиндрические, угловые и специальные фрезы. Благодаря особенностям конструкции и максимальной универсальности агрегат используется на небольших производствах.

Основные сферы применения:

горная металлургия;
тяжелая промышленность;
производство товаров общего назначения;
частный производственный сектор.

Возможность обрабатывать любой металл под любым углом позволяет обработать деталь используя один станок, что значительно экономит затраты при производстве.

Выбираем модель по техническим характеристикам

Параметры оборудования задаются технологическим процессом, используемым на предприятии. Например ремонтные мастерские широко используют малые станки 6Т82, 6Т83. Этот тип фрезеров имеет подходящие габариты, мощность и стоимость для небольшой мастерской.

По частоте шпинделя

Черновые и торцовочные работы не требуют высокой чистоты обработки. Для этого типа работ достаточно низкоскоростных шпинделей с частотой до 2500 тыс. об. Они приводятся во вращение ременными передачами через шестереночную коробку скоростей с ручным или механизированным устройством смены диапазонов. К таким моделям относятся станки 676П, 6Т82, 6Т83, НГФ-110-Ш4.

Среднечастотные шпиндели применяются в большинстве универсальных фрезеров. Их частоты от 0 до 12000 об. мин. Привод от мотора ременной, непосредственный, без промежуточных шестерен. Такой частоты хватает для чистовой обработки всех материалов, включая сыпучие и камнеподобные. Представитель станка со шпинделем этого типа — Starlex WFM 750.

Частоты от 12000 до 18000 — это высокочастотный диапазон. Он используется в ювелирном деле и зубном протезировании. Эти шпиндели уже относятся к прецизионным механизмам с непосредственной связью ротора мотора и конуса инструмента. Из-за сильного нагрева требуют принудительного охлаждения. Применяются в обработке ценных пород древесины, мебельном производстве, зубопротезном и часовом производстве,

Горизонтально-фрезерные устройства

Этот тип служит для обработки деталей небольших диаметров, и он имеет шпиндель горизонтального расположения. Такая конструкция разрешает обработку винтовых, фасонных, а также горизонтальных и вертикальных поверхностей, углов и пазов. Работы осуществляются при помощи цилиндрических и дисковых, концевых, угловых, торцевых, фасонных фрез. Обработка заготовки, для которой потребуется винтовое движение или деление, допустима при применении добавочных устройств.

Особенность, которая его отличает, возможность двигать стол перпендикулярно и параллельно шпиндельной оси. Все узлы, которые важны поставлены на станине, внутри которой располагается коробка скоростей и шпиндельный узел. На консоли располагается коробка подач, а консоль двигается по вертикальным направляющим. Хобот с серьгами служит для поддержания оправки с инструментами.

Как устроена конструкция станка

Конструкции горизонтально-фрезерного станка классифицируются на консольные и бесконсольные. Они отличаются возможностью менять расстояние между режущей плоскостью инструмента и деталью при помощи подъема стола. К консольным относятся все модели малых и средних фрезеров, которым не нужна повышенная жесткость при работе, так как они не работают с крупногабаритными деталями. В консоль убраны коробка скоростей и ходовой винт подачи стола, муфты быстрого хода. Бесконсольные станки используются при обработке больших корпусов.

Станина

Все устройства и механизмы фрезерного станка смонтированы на станине. Это основной конструктив, от которого зависит точность и качество выполняемой работы. Она выполнена по схеме с расположением рабочих органов в разрыве линии, составляющей рисунок буквы С. Станина изготавливается из чугуна, имеет большую жесткость и вес. Это снижает вибрации инструмента в процессе работы, увеличивает чистоту реза за счет гашения колебаний в массивном основании.

Коробка подач

Разные материалы требуют индивидуальных величин подач и частоты вращения инструмента. Задача коробки скоростей — изменение передаточного отношения приводного вала и оси инструмента для регулировки режимов резания. Рабочие величинами для механических коробок подач – от 400 до 600 мм.мин.

Современные универсальные фрезеры постепенно лишаются механических элементов. Станок 6Т12Ф не имеет классической коробки скоростей. Она заменена на высокомоментный двигатель постоянного тока. Применение такое решения на универсальном станке позволило сделать диапазон рабочих подач бесступенчатым. Достоинства бесступенчатой подачи:

повышение жесткости конструкции за счет меньшего количества люфтов в механизмах;
увеличение максимальных скоростей обработки в двое;
увеличение надежности станка.

Маркировка станков

Фрезерные станки часто имеет узкую специализацию, что отражается в маркировке. Первая цифра – это группа, к которой относится станок по классификационной таблице. 2 цифра обозначает тип оборудования:

1 – вертикально-фрезерные консольные;
2 – непрерывного действия – работающие на поток. Производят одинаковые детали.
3 – копировальные работают по трафарету, закреплённому на станине над рабочей частью;
4 – гравировальные;
5 – вертикальные бесконсольные имеют крестовой стол;
6 – продольно-фрезерные не отличаются широким спектром возможностей, используются в массовом производстве;
7 – широкоуниверсальные имеют массу возможностей, что делает их прекрасным оборудованием для мастерских и мелкооптового штучного производства;
8 – консольно-горизонтальные;
9 – разные.

Классификация станков

Третья, а иногда и четвёртая цифры обозначают габариты. Буква, стоящая между 1 и 2 цифрами говорит о том, что это модернизированная модель. Если буква находится в конце маркировки, то она указывает на характеристику модернизации базовой модели. Буквы П, В, А, С – указывают на класс точности. Ш указывает на широкую универсальность модели, имеющего в дополнении к горизонтально расположенному шпинделю, хобот с вертикальной головкой. Г указывает на то, что это станок относится к горизонтально-фрезерным.

Особенности станка с числовым управлением

Основой горизонтально-фрезерных станков с ЧПУ является та же станина, что и на универсалах. Кардинально они отличаются в организации привода координат и инструмента. Место механических органов регулировки скорости подач занимают высокомоментные сервоприводы, а вместо лимбов появляются оптические энкодеры. Привод главного движения заменяется на частотно регулируемый, позволяющий полностью избавиться от промежуточных механизмов между мотором и шпинделем.

Такое построение станка диктуется необходимостью контроля стойкой ЧПУ текущего положения всех систем и механизмов. Эти данные заносятся в память компьютера, а на их основе выдаются команды движения.

Конструкция станков с ЧПУ стала проще и надежнее из-за отсутствия большого количества механизмов. Их функции перенесены в программное обеспечение. Так как ненадежные шестереночные передачи заменены прямыми приводами, то возросла скорость и точность обработки, появилась возможность одновременного перемещения детали по всем координатам с регулировкой скорости подачи.

Настольные станки

Настольные весьма компактны и благодаря этому они широко популярны в мастерских по ремонту оборудования, автомастерских, в школах и пту также установлены такие станки. С помощью их производятся подобные работы:

сверление отверстий, нарезка резьбы, вертикальная фрезеровка концевыми, торцевыми и шпоночными фрезами;
горизонтальное фрезерование цилиндрическими, дисковыми и другими фрезами также проводится с их помощью.

Конструкционная особенность таких станков — это жесткость при верном монтаже. Если он будет установлен правильно, то все работы будут выполнены сравнительно точно. Применяется такой вид в серийном производстве разнообразных деталей. Низкое потребление электроэнергии, их компактность, маневренность и невысокая себестоимость, является преимуществом подобных станков.

Правила эксплуатации

При работе на горизонтально-фрезерном станке нужно соблюдать паспортные режимы и правила техники безопасности. Операторы станков пренебрегают этими правилами, а это представляет большую опасность для окружающих и работоспособности оборудования.

Чтобы станок служил долго и исправно, нужно изучить его предельные характеристики. Их ни в коем случае нельзя превышать, так как это чревато не только порчей оборудования, но и травмой оператора. Сломанный инструмент из-за нарушения режимов резания может искалечить работающего на нем человека. Запрещено работать на станке без индивидуальных средств защиты и защитных экранов.

Универсально-фрезерные

В малосерийном производстве для изготовления деталей методом фрезерования применяют этот вид. В ремонтно-механических небольших мастерских, а также в инструментальных цехах.

Вместе с основными узлами, шпиндельный узел и коробка скоростей, находятся внутри станины. Консоль двигается по вертикальным направляющим, а по консольным направляющим двигаются салазки с поворотным механизмом, на котором размещается особый стол, который двигается в горизонтальной плоскости с разнообразными углами относительно шпиндельной оси. С помощью конструкционных особенностей выполняемые работы на таких станках делаются качественно и быстро.

Обрабатывающие центры с ЧПУ

В таких промышленных секторах, как автомобильный, аэрокосмический, приборостроение, а также в областях, где невозможно обойтись без массового производства высококачественных деталей, применяются обрабатывающие центры с ЧПУ. С их помощью осуществляется обширный диапазон фрезерных, растачиваемых и сверлильных работ. Такие станки снабжаются современными приводами, которыми управляют специальные контролеры, подключенные к любому IBM P. C. Стоит отметить, что система контроля, а также управления, оснащена высококлассным программным обеспечением, которое производят мировые производители. Отличительной чертой такого станка является высокая скорость резания и высокая точность.

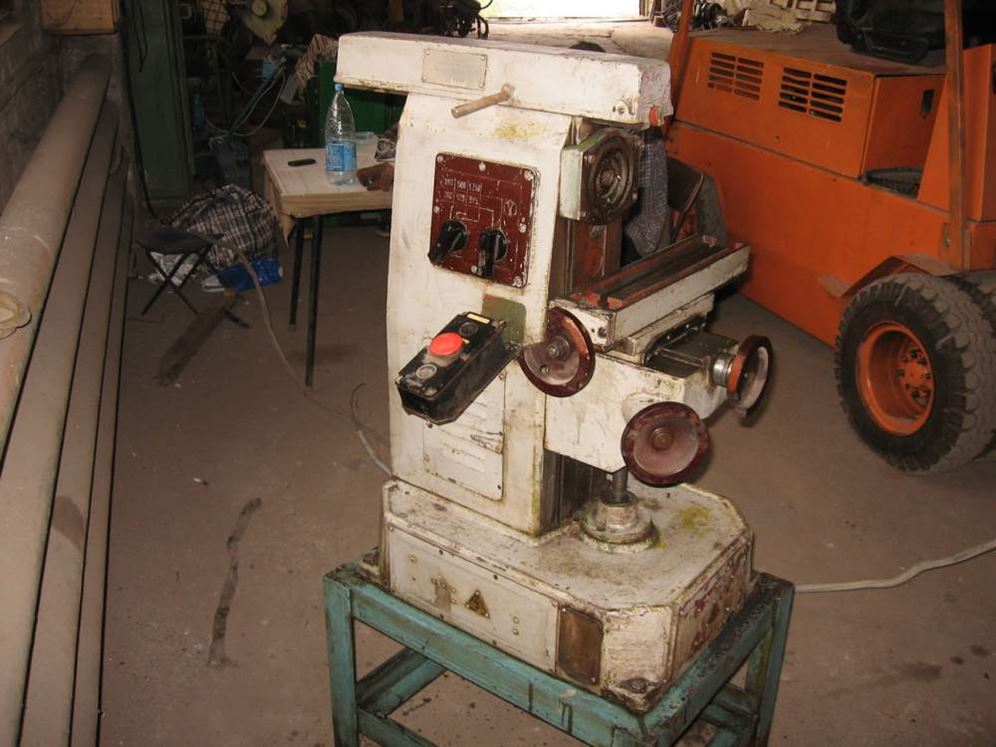

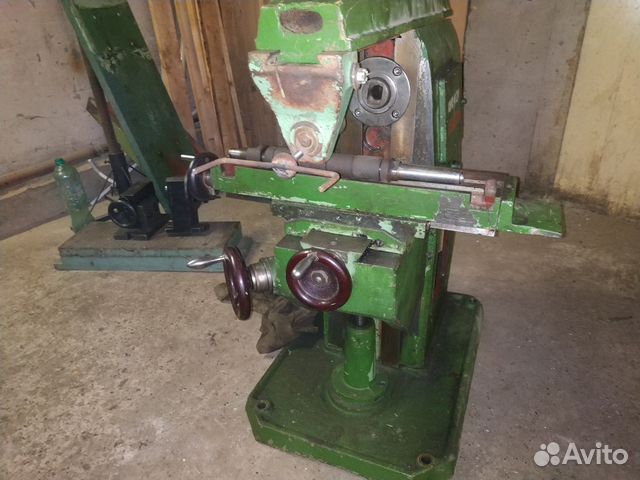

НГФ 110 Ш4 настольный горизонтально-фрезерный станок

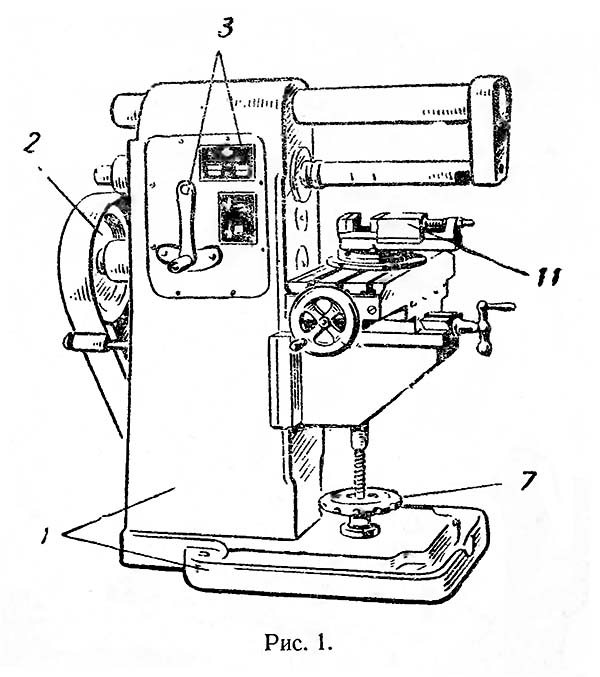

Общий вид и органы управления школьного станка по металлу

НГФ-110 представляет собой одностоечный фрезерный станок с литым основанием в виде фигурной плиты. По углам она имеет отверстия в ушках для крепления к столу, и регулировки по горизонтали при установке. В передней части консоль со столом и салазками. Сверху круглый хобот с серьгой. По бокам, на корпусе закреплен плафон с освещением и защитный экран.

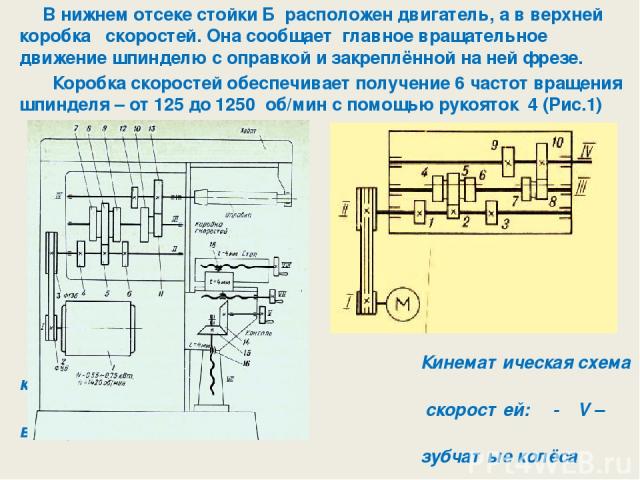

Двигатель стоит сзади и соединен с коробкой скоростей ременной передачей. Включается кнопками внизу станка. Ручка переключения частоту вращения шпинделя сбоку на стойке. На салазках и торце стола расположены маховики с ручками управления перемещения. Вертикально стол поднимается маховичком в самом низу винта.

Справка! Хобот выдвигается на заданный размер вручную и зажимается неподвижно ручкой, расположенной слева вверху.

Перечень и расположение составных частей

Это оборудование относится к разновидности широко универсальных станков. Для учебных целей технические характеристики можно назвать идеальными. В станке присутствуют следующие составные части:

Оправка.
Освещение локально подают по отдельному источнику.
Специальная плита, на которую ставят электрическое оборудование.
Экран для обеспечения защиты.
Хобот с серьгой.
Тиски.
Скоростная коробка монтируется на стойке.
Стол для установки салазок.
Консоль.

Для управления используют стандартный кнопочный пост. Это упрощает эксплуатацию, повышает безопасность для пользователей. Двумя дополнительными рычагами выбирают частоты вращения узла со шпинделем. Имеется три маховика, о них уже упоминалось ранее.

Есть три направления, в которых осуществляется движение стола:

В месте с консолями, по направляющим стойки. Это вертикаль.
В случае с продольным движением опора идёт на направляющие салазок.
Движение с опорой на консольные направляющие, если речь – о перечной плоскости. Тогда рабочая поверхность и салазки перемещаются одновременно.

Читать также: Как мерить мультиметром аккумулятор

Тремя дополнительными винтами снабжают конструкцию стола. Каждый из них – со своей отдельной задачей:

Зажим салазок на консоли.
Зажим салазками непосредственно рабочей поверхности.
Выполнение подачи в продольном направлении.

Две гайки подходят для одновременного налаживания подачи вдоль, поперёк.

Оправка позволяет зафиксировать заготовку, которая применяется совместно с агрегатом.Гайка и несколько монтажных колец позволяют соединять конструкцию в единое целое. В опору серьги монтируют оправку, вторым концом. Монтаж опоры у серьги происходит в хоботе. Благодаря подобному устройству фрезы остаются максимально жёсткими.

Особенности конструкции

Станок НГФ-110 отличается простотой конструкции. Некоторые модели сохранились и продолжают работать в домашних мастерских. Модель не имеет механических подач, вся работа производится вручную.

Консоль

Консоль – базовый узел механизма подач. Она перемещается горизонтально. Муфта с косозубым зацеплением превращает вращение винта в линейное движение. Ручка перемещения расположена внизу.

Стол

Стол имеет на рабочей поверхности один продольный Т-образный паз для крепления заготовок и тисков. В продольном направлении стол движется по направляющим на салазках, и вместе с ними перемещается по консоли вдоль оправки. Маховички на концах винтов находятся слева на боковой стороне стола и прямо, на салазках.

Стойка

Стойка конической формы крепится на плите станка. Внутри ее полость разделена горизонтально на 2 части. В нижней расположен электрический шкаф. Выше находится коробка скоростей и шпиндельный узел. Над ними закреплен круглый хобот.

На корпусе слева вверху ручка переключения скоростей. Слева рычаг для зажима хобота. Впереди направляющие, по которым вертикально перемещается консоль. Двигатель крепится сбоку или ниже основания под столешницей. Со шкивом ведущего вала коробки скоростей он соединен ременной передачей позади стойки.

Хобот с серьгой

Круглый хобот проходит через втулки в верхней части стойки. Он перемещается вдоль оси вручную и фиксируется клином неподвижно при работе. Серьга трапецеидальной формы имеет отверстие, по размеру равное диаметру хобота и зажимается на нем гайкой. Аналогично в ней закрепляется оправка. Свободное вращение обеспечивается подшипником.

Защитный экран

Стекло, вставленное в металлическую рамку, перемещается в рабочее положение вручную, удерживается рычажной стойкой. Оно расположено слева на корпусе.

Важно!

На сохранившихся станках НГФ-110 защитные экраны сломаны. Мастера делают новые.

Специальная плита с аппаратурой

Модернизированные станки, такие как широкоуниверсальный НГФ-110Ш4, имеют внизу высокую плиту. В ее полости расположено электрооборудование, кнопочный блок включения и трансформатор. У остальных в них крепится винт для подъема консоли и сбоку кнопка пуска.

Источник освещения

Освещение подключено отдельно. Плафон с лампой крепятся длинной гибкой стойкой к станине сбоку, выше электрического шкафа.

Оправка

Оправка крепится в конусе шпинделя, свободный конец вставляется в серьгу. Для установки фрезы в нужном положении используются дистанционные кольца различной длины и диаметра. Они входят в комплект инструменты.

В продольный паз вставляется длинная шпонка, позволяющая зафиксировать фрезу и передавать ей вращательное движение. На оправку устанавливается ВФГ для сверления и фрезеровки боковых поверхностей.

Технические характеристики

Обработка детали производится за счет перемещения детали, закрепленной на станке, относительно вращающегося инструмента.

Технические характеристики станка НГФ-110:

мощность станка 0,55 кВт;
частота вращения шпинделя 125-1250 об/мин;
число скоростей шпинделя 6;
размер стола 100×400 мм;
количество Т-образных пазов 1;
продольное перемещение стола 250 мм;
поперечное – 85 мм;
максимальный диаметр фрезы 110 мм;
максимальное удаление оси шпинделя от поверхности стола 117 мм;
габариты станка 685×64×925 мм.

Смещение стола на одно деление лимба равно при поперечном и продольном перемещении 0,05 мм.

Описание основных узлов фрезерного станка НГФ 110

«Ласточкин хвост» – место, куда устанавливают хобот учебного станка. Верхний участок стойки агрегата – вот где установлена деталь. Для зажима применяют специальный клин. Закручивая винт, пользователи могут надёжно закрепить эту конструкцию.Движение хобота идёт только вручную.

Серьга находится в передней части. Её габариты подгоняют под параметры, которыми обладает каждый из конкретных станков. Нельзя переставлять серьги по разным агрегатам.

Соединение хобота и серьги происходит с участием гайки. Серьгу снабжают втулкой, по сути-подшипником. Его изготавливают из сплава бронзы. Наружная поверхность-конус, разрезы вдоль – основные элементы детали.

Иногда зазор внутри втулки меняет своё положение, но периодический ремонт помогает справиться с проблемой. То же касается регулярного смазывания, для которого используется состав с обозначением И-30А.

Если подшипник нагревается слишком сильно во время работы оборудования –значит, пора провести как минимум диагностику.

Стойка станка –одна из базовых составляющих. На ней монтируют остальные рабочие узлы и механизмы. У неё есть свои особенности.

Сечение с формой трапецией по высоте.
Хорошо развитое основание.
Благодаря таким деталям конструкция может похвастаться высоким уровнем жёсткости.

Любые стойки снабжены двумя отделениями, сверху и снизу. Внизу – двигатель на электричестве,вверху – коробка скоростей. Последняя поддерживает шесть передач, снабжается тремя валами.

Узел со шпинделем движется с определёнными частотами, регулируемыми коробкой скоростей.Переключающие рукоятки позволяют без проблем выбирать нужный показатель для конкретной ситуации. Сами рукоятки находятся слева у фрезерного оборудования.

Коробку скоростей закрывают с помощью специальной крышки, которую требуется снимать при проведении осмотров по оборудованию.

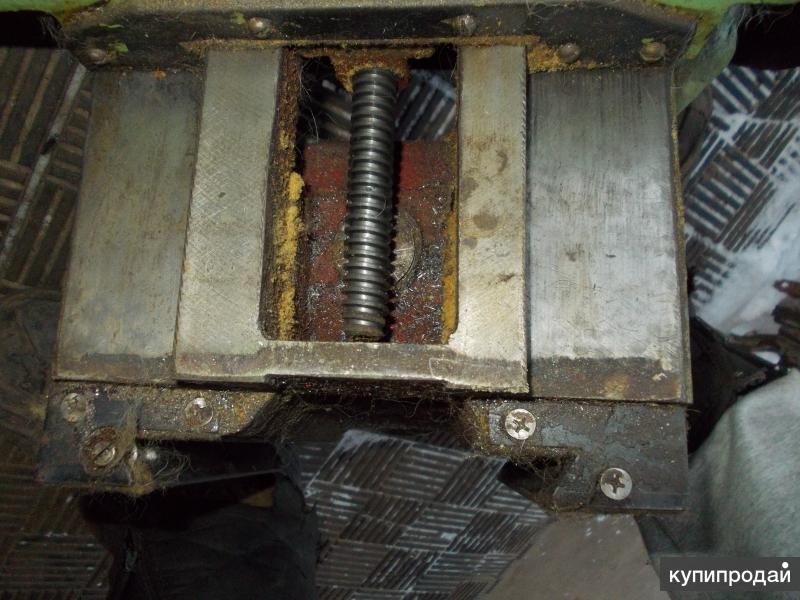

Основной элемент в механизме подач – это станочная консоль. Направляющие – места монтажа салазок с рабочей поверхностью. Шпиндель классического вида – полый вал, у которого две опоры. К подшипнику радиального типа идёт шейка детали сзади. К двум другим радиальным подшипникам направлена часть сзади.

Детали вмещают друг между другом кольца, элементы для распора. У шпиндельного узла есть и компенсационное кольцо. Это позволит защититься от осевого смещения конструкции.

Особенности модификаций

Модель НГФ-110 была первой, из серии настольных школьных станков. Ее модифицировали и стали выпускать широкоуниверсальные станки.

НГФ-110Ш1

Отличительные особенности модели:

круглый хобот;
штурвал вертикальной подачи расположен в основании винта;
рычаг переключения скоростей на корпусе металлический.

Нижняя плита литая, низкая, как у модели НГФ-110.

НГФ-110Ш3

Визуально сильно отличается от предыдущих моделей:

прямоугольный хобот с дугообразным верхом – «горбатый»;
основание тонкое;
кнопки включения-остановки двигателя на колонне, внизу;
рядом табличка с маркировкой модели;
на концах ручек переключения скоростей накручены пластмассовые шарики;
двигатель внутри станины;
вертикальная передача производится маховичком на консоли.

Модель считается переходной к следующей модификации.

110Ш4

Последняя, модернизированная модель, которая выпускалась дольше остальных. Отличается от предыдущих вариантов фрезерного станка:

прямоугольный хобот с перемещающейся, по его направляющим, серьгой;
основание высокое 100 мм, полое;
местное освещение;
ручки переключения скоростей полностью пластмассовые;
табличка с маркировкой расположена на хоботе.

На основании сбоку находятся кнопки включения, внутри трансформатор тока под местное освещение 36 В. Двигатель расположен в нижней части стойки, внутри.

Аналоги

Для обучения подростков фрезерному делу выпускалась серия станков НГФ-110 различных модификаций. В настоящее время производители предлагают многофункциональное настольное фрезерное оборудование. В основном это вертикально-фрезерные станки и универсальное оборудование с ЧПУ.

JET JUM-X2 – настольный фрезерный станок широкоуниверсальный. Имеет вертикальный и горизонтальные шпиндели. Наибольший диаметр фрезы дисковой 63 мм, торцевой 30 мм. Optimum MH50G – настольный станок с резьбонарезной функцией. Имеется привод подъема головы. Наибольший диаметр торцевой фрезы 80 мм.

Важно!

На рынке фрезерных станков большой выбор настольных моделей. Они с механическим приводом всех передач, высокопроизводительные, многофункциональные.

Правила эксплуатации оборудования

Для проведения подготовительных работ на станке НГФ-110-Ш4 необходимо детально изучить инструкцию по эксплуатации. В ней подробно описываются способы проведения профилактических работ, методики замены и точения фрез, эталонные характеристики оборудования.

Установка станка осуществляется только согласно рекомендациям производителя. Плоскость рабочего стола должна быть ровная. Для достижения этого можно использовать регулировочные ножки оборудования или площадку, на которую смонтирован станок.

Основные правила эксплуатации станка НГФ-110:

запуск оборудования. После настройки исходных параметров необходимо заполнить резервуар СОЖ. Затем выполняется смазка компонентов коробки передач;
регулировка скоростей шпинделя. Осуществляется с помощью рукоятей. Ее следует проворачивать до тех пор, пока указатель не займет нужное положение;
правила крепления фрезы. Установить фрезу в оправку так, чтобы их пазы совпадали. Зафиксировать фрезу с помощью установочных колец. С помощью гайки выполняется окончательное крепление режущего инструмента;

Отзывы

Станкам НГФ-110 уже более 50 лет, но на них по-прежнему работают любители мастерить своими руками. Отзывы о станке их владельцев.

Юрий 27 лет. Станок обалденный. Мой отец ставил на него вертикальную головку, и даже дверные ручки умудрялся фрезеровать. Постоянно точил стамески и правил ножи. Антон 46 лет. Хороший станок. Подходит для маленьких мастерских, гаражей. Я на нем делаю интересные вещи.

Созданные для обучения детей станки НГФ-110 пользуются популярностью у любителей мастерить. Они легко восстанавливаются и ремонтируются, благодаря простому механизму. Отличается оборудование высокой чистотой обработки. Установка тисков и ВФГ увеличивает количество операций, производимых на станках.

Фрезерный станок ОФ-55 технические характеристики и паспорт

Сведения о производителе широкоуниверсального фрезерного станка ОФ-55

Станок широкоуниверсальный фрезерный модели ОФ-55 выпускал Владимирский станкостроительный ВСЗ (Владимирский завод прецизионного оборудования «Техника»), основанный в 1935 году.

В настоящее время завод производит фрезерные станки с УЦИ и ЧПУ под наименованием ФС-300, ФС-300-01, ФС-300-02 CNC и ФС-400.

Станки, выпускаемые Владимирским станкостроительным заводом Техника

КР-450
— станок координатно-расточный двухстоечный 380 х 520
ОФ-55
— станок фрезерный широкоуниверсальный повышенной точности 260 х 630
СФ-250
— станок фрезерный широкоуниверсальный повышенной точности 245 х 630
ФС-250
— станок фрезерный широкоуниверсальный 250 х 620
ФС-300
— станок фрезерный широкоуниверсальный повышенной точности 250 х 620

ОФ-55 Назначение и область применения широкоуниверсального фрезерного станка

ОФ-55 — первый широкоуниверсальный инструментальный фрезерный станок повышенной точности разработан и запущен в производство в 1967 году — аналог немецкого фрезерного станка FP-1.

Фрезерный станок модели ОФ-55 (ОФ55) предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя, который, при необходимости, может быть повернут под углом.

Особенности конструкции и принцип работы станка

Станок ОФ-55 имеет две механические подачи — вертикальную (движение суппорта по направляющим станины) и продольную (движение стола по направляющим суппорта). Поперечная подача (движение шпиндельной бабки) — ручная.

Электродвигатель двухскоростной на 1000 об/мин и 1500 об/мин, мощностью 1,6/2,3 кВт 380 В.

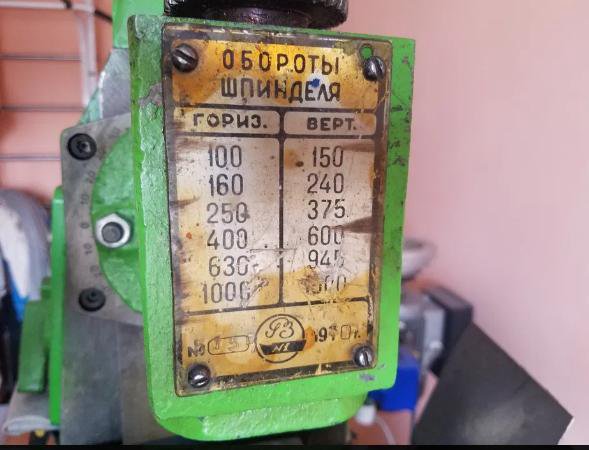

Станок ОФ-55 имеет 12 скоростей вращения горизонтального и вертикального шпинделей и 12 подач стола в вертикальном и продольном направлениях.

Обрабатываемая деталь может быть установлена на основном столе с вертикальной рабочей плоскостью или на угловом столе с горизонтальной рабочей плоскостью. Для обработки наклонных поверхностей деталь может устанавливаться на универсальном столе.

Для обработки деталей, требующих деления, могут быть использованы круглый стол либо делительная головка.

К станку прилагается удобный для пользования инструментальный шкаф, а также комплект приспособлений и инструмента.

Технологические возможности станка ОФ-55 могут быть значительно расширены применением принадлежностей и приспособлений, поставляемых за особую плату.

На станке можно выполнять ряд фрезерных и расточных работ с высокой точностью, которая может быть достигнута, если станок установлен в помещении с постоянной температурой 20±2°С и влажностью 65±5%, если вблизи станка нет источников тепла и вибрации. На станке можно выполнять, также, сверление и рассверливание, долбление, центрование, цекование, зенкерование, развертывание, растачивание.

Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий.

Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах.

Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.

Класс точности станка П.

ОФ-55 Преимущества использования широкоуниверсального фрезерного станка:

Литая массивная чугунная станина поглощает вибрации и позволяет сохранить качество обрабатываемых на станке деталей
Использование станка в инструментальных и механических цехах с мелкосерийным и индивидуальным производством
Реализована возможность производить долбежные операции (при приобретении за дополнительную плату долбежной головки)
Удобное (интуитивно понятное), классическое управление станком
Небольшие габариты станка позволяют разместить его практически в любом помещении, в том числе и гараже
Широкий диапазон вращения горизонтального и вертикального шпинделей позволяет подобрать наиболее подходящие режимы резания
Подача СОЖ осуществляется электронасосом. Производительность электрического насоса 22 л/мин
Станок имеет дополнительную шпиндельную (вертикальную) головку, расположенную на выдвижном хоботе, которою можно поворачивать под углом ±90 градусов в двух взаимно перпендикулярных плоскостях.

ФС-250 Аналоги универсального фрезерного станка

ФСМ-250/676М — Владимирский станко ВСЗ, г. Владимир
ОММ64S, ОММ67S — «Микрон», г. Одесса
ВМ130 — Воткинский машиностроительный завод, г. Воткинск
ДФ-6725 — Дмитровский завод фрезерных станков, г. Дмитров
ВЗ-371 — ВИЗАС, г. Витебск, Беларусь
676, 67К25ПМ, 67К25ПФ1, 67К25ПФ2-0 — Иркутский станкостроительный завод, г. Иркутск
6Т80 — Читинский станкостроительный завод, г. Чита
675П, 6725ПФ1, 67Е25ПФ1 — Ереванский завод фрезерных станков, г. Ереван, Армения
676П, 67К25ПР, 67К25ПФ1, 67К25ПФ2-0 — Вильнюсский станкостроительный г. Вильнюс (сегодня Vingriai, АО Вингряй, Литва
X8132 — Shandong Rooy Manufacture Co., Ltd., Китай

Основные характеристики

Конструкции ОФ-55, как и его характеристики, разнообразны и подразделяются на несколько категорий:

Консольные станки снабжены опорной консолью, на которой расположен стол механизма.
Бесконсольные агрегаты, где на статичной станине расположена поверхность, способная двигаться продольно и поперек.
Барабанные агрегаты непрерывного вращения.

Консольный вертикально-фрезерный станок UNIVERSAL WM5036 с УЦИ

Особенности моделей

Для горизонтальной консольной модификации передвижение консоли по направляющим стойки является одним из основных движений. На ней находятся стол и салазки. Агрегат снабжен горизонтальным валом и выдвижным хоботом.

Универсальная модификация позволяет задавать поверхности необходимый угол.

Широкоуниверсальный станок снабжен шпиндельной головкой, которая способна поворачиваться в двух направлениях. Это позволяет устанавливать фрезу под необходимым углом к рабочей площади и заготовке.

Вертикальный фрезерный станок ОФ 55 снабжен вертикальным валом, установленным в поворачивающейся головке, закрепленной к стойке.

Вертикальный фрезерный станок ОФ 55

Бесконсольная вертикальная конструкция предназначена для работы с крупными заготовками. Площадь перемещается по настраиваемой станине. По ориентиру стойки движется головка шпинделя.

Горизонтальный бесконсольный агрегат также снабжен столом, который ходит по направляющим станины и шпиндельной головкой, движущейся по направляющим стойки.

Продольно-фрезерные конструкции служат для обработки заготовок крупного размера. На стойках, размещенных по вертикали, закреплена поперечина, на которой установлены фрезерные головки. Во время работы стол движется по ориентиру стоек.

Карусельно-фрезерные агрегаты снабжены торцовыми фрезами, которые требуются для первичной и чистовой обработки заготовок. Стол вращается непрерывно по настройкам станины. По направляющим стойки ходит головка шпинделя.

На барабанно-фрезерном инструменте деталь устанавливается на барабане, который совершает вращательные движения. Головки двигаются по наводящим стойки.

Паспорт установки содержит подробное описание каждой модификации, инструмента и приспособлений, входящих в комплект.

Расположение органов управления консольно-фрезерным станком ОФ-55

Расположение органов управления консольно-фрезерным станком оф-55

Перечень органов управления консольно-фрезерным станком ОФ-55

Рукоятка установки числа оборотов шпинделя
Рукоятка для установки подач
Рукоятка включения и переключения направления подачи стола и суппорта
Маховичок ручной подачи стола в горизонтальной плоскости
Маховичок ручной подачи стола в вертикальной плоскости
Маховичок ручной подачи бабки горизонтального шпинделя
Маховичок ручного вращения шестерен коробки скоростей
Квадрат для рукоятки подачи гильзы вертикального шпинделя
Рукоятка зажима шпиндельной бабки
Рукоятка зажима стола на горизонтальных направляющих суппорта
Рукоятка зажима суппорта на вертикальных направляющих станины
Кнопка «Стоп». Пакетный выключатель
Кнопка «Пуск» на 1000 об/мин
Кнопка «Пуск» на 1500 об/мин

Выключатель насоса охлаждения

Особенности станка

Здесь стоит отметить станину, полое основание которой является баком охлаждающей жидкости. Верхняя часть используется для установки коробки передач, способной передавать шпинделям по 12 скоростей. Внизу станины монтируют коробку подач для стола, она сообщает на него по 12 различных подач. В специальном отделении размешается электрическая схема фрезерного станка ОФ.

Перемещение детали, продольное и вертикальное, осуществляется с помощью суппорта. Для ручного перемещения используется винт подачи ОФ 55, если перемещение механическое применяют коробку передач. Регулируется подача рукоятками, отключение происходит с помощью конечных упоров. Выполняя точные работы, применяют плитки мерительные и индикатор, их устанавливают в специальные зажимы. За годы выпуска фрезерного станка ОФ 55 было сделано несколько его модернизаций.

Удобство при работе достигается использованием двух шпинделей, причем вертикальный может изменять угол наклона. Это достигается благодаря его расположению на хоботе, который выдвигается. Оптимальные режимы обработки деталей достигаются за счет возможности изменять обороты шпинделей в широком диапазоне.

При постоянной эксплуатации требуется следить за смазкой подшипников, такую информацию несет карта смазки. Периодически потребуется смазка:

непосредственная;
картерная;
автоматическая.

Можно отметить следующие преимущества при работе:

простое управление;
компактные размеры;
поглощение вибрации тяжелым основанием;
возможность производить долбления.

Достать запчасти для фрезерных станков ОФ 55 не составляет проблему. Однако использование его в индивидуальном хозяйстве затруднено. Специалисты, в своих статьях, утверждают, что модель имеет прекрасные характеристики, однако очень тяжелая и дорого стоит.

Технические характеристики фрезерного станка ОФ-55

Наименование параметра	СФ676	ОФ-55
Основные параметры станка
Класс точности по ГОСТ 8-82	Н	П
Размеры горизонтального (углового) стола, мм	250 х 800	260 х 630
Размеры вертикального стола, мм	250 х 630	195 х 550
Максимальная масса обрабатываемой детали, кг	100
Наибольшее расстояние от рабочей поверхности вертикального стола до торца шпинделя, мм	105
Наибольшее расстояние от рабочей поверхности вертикального стола до вертикальных направляющих, мм	128
Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального (углового) стола, мм	80. .460	70..360
Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм	0..380	22..312
Наибольший вылет оси вертикального шпинделя, мм	125..375	100
Наибольший продольный ход стола (X), мм	450	250
Наибольший поперечный ход шпиндельной бабки (Y), мм	300	150
Наибольший вертикальный ход суппорта (Z), мм	380	290
Горизонтальный и вертикальный шпиндели станка
Частота вращения горизонтального шпинделя, об/мин	50..1630	42..2150
Количество скоростей шпинделей	16	12
Перемещение шпинделя на одно деление лимба, мм	0,025
Наибольший допустимый крутящий момент на горизонтальном шпинделе, Нм	148
Конус горизонтального и вертикального шпинделей	40АТ5	Морзе 4
Подачи
Пределы продольных и вертикальных подач стола (X, Z), мм/мин	13. .395	10..380
Ускоренный ход стола, мм/мин	935	935
Перемещение стола продольное на одно деление лимба, мм	0,025
Перемещение суппорта стола вертикальное на одно деление лимба, мм	0,025
Количество подач стола	16	12
Наибольшее усилие подач стола, Н	5000
Вертикальная шпиндельная головка
Частота вращения вертикального шпинделя, об/мин	63..2040	55..2450
Наибольший допустимый крутящий момент на вертикальном шпинделе, Нм	120
Наибольшее осевое перемещение вертикального шпинделя, мм	80	60
Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус	±90	±45
Пределы поперечных подач шпиндельной бабки (Y), мм/мин	13..395	нет
Количество подач шпиндельной бабки	16	нет
Наибольшее усилие подач шпиндельной бабки, Н	5000
Конус горизонтального и вертикального шпинделей	40АТ5	Морзе 4
Электрооборудование и привод станка
Электродвигатель главного привода, кВт	3	1,6/ 2,3
Электродвигатель привода насоса охлаждения, кВт	0,12	0,12
Суммарная мощность электродвигателей, кВт	3,12	1,12
Габарит и масса станка
Габариты станка (длина х ширина х высота), мм	1200 х 1240 х 1780	1150 х 1100 х 1600
Масса станка, кг	1050	900

(PDF) Терапевтический потенциал CERE-110 (AAV2-NGF): целенаправленная, стабильная и устойчивая доставка NGF и трофическая активность на базальных холинергических нейронах переднего мозга грызунов (2008) | Kathi M.

Bishop

Журнальная статья • DOI •

GDNF, NGF и BDNF как варианты лечения нейродегенерации.

[…]

Шелли Дж. Аллен, Джуди Дж. Уотсон, Дебора К. Шумарк, Нил У Баруа ¹

+1 more•Учреждения (

)

100P002 900P0003 900P и терапия

TL;DR: Эти нейротрофические факторы оцениваются как потенциальные краткосрочные или долгосрочные методы лечения, взвешивая доклинические и клинические результаты с возможным влиянием на основной нейродегенеративный процесс.

…читать дальшечитать меньше

Резюме: Нейротрофический фактор глиального происхождения (GDNF), нейротрофический фактор роста нервов (NGF) и мозговой нейротрофический фактор (BDNF) важны для выживания, поддержания и регенерации специфические популяции нейронов во взрослом мозге. Истощение этих нейротрофических факторов было связано с патологией и симптомами заболевания, и стратегии замещения рассматриваются как потенциальные терапевтические средства для нейродегенеративных заболеваний, таких как болезни Паркинсона, Альцгеймера и Гентингтона. Недавно было показано, что введение GDNF является эффективным средством лечения болезни Паркинсона, и в настоящее время проводятся клинические испытания. Испытания NGF при болезни Альцгеймера продолжаются с некоторым успехом. Доклинические результаты с использованием BDNF также обнадеживают, хотя и сопровождаются сопутствующими трудностями. В конечном счете, введение терапии с участием белков в головном мозге сопряжено с неотъемлемыми проблемами. Из-за гематоэнцефалического барьера белок должен вводиться напрямую, продуцироваться вирусными конструкциями, секретироваться имплантированными клетками, секретирующими белок, или активно транспортироваться через мозг. Альтернативой этому является использование низкомолекулярных агонистов, модуляторов или энхансеров, нацеленных на ассоциированные рецепторы. Мы оцениваем эти нейротрофические факторы как потенциальное краткосрочное или долгосрочное лечение, взвешивая доклинические и клинические результаты с возможным влиянием на основной нейродегенеративный процесс.

…читать дальшеЧитать меньше

491 цитирование

Цитирует результат «Терапевтический потенциал CERE-110 (…»

Журнальная статья•DOI•

Новые фармакологические стратегии лечения болезни Альцгеймера: фокус на лекарства, модифицирующие болезнь

[…]

Salvatore Salomone ¹ , Filippo Caraci ¹ , Gian Marco Leggio ¹ , Julia Fedotova ² 90•3 90•3 90•9008 Учреждения

08 2

)

01 апреля 2012 г.-British Journal of Clinical Pharmacology

TL;DR: При хроническом, медленно прогрессирующем патологическом процессе, таком как AD, раннее начало лечения повышает шансы на успех, крайне важно иметь биомаркеры для раннего выявления дисфункции головного мозга, связанной с болезнью Альцгеймера, которые можно использовать до клинического проявления.

…читать дальшечитать меньше

Резюме: Текущие одобренные препараты для лечения болезни Альцгеймера (БА) включают ингибиторы холинэстеразы (донепезил, ривастигмин, галантамин) и антагонист NMDA-рецепторов мемантин. Эти препараты обеспечивают симптоматическое облегчение, но слабо влияют на прогрессирование заболевания. В последние 10 лет открытие новых лекарств было направлено на разработку «лекарств, модифицирующих болезнь», которые, как мы надеемся, способны противодействовать прогрессированию БА. Поскольку при хроническом, медленно прогрессирующем патологическом процессе, таком как БА, раннее начало лечения увеличивает шансы на успех, крайне важно иметь биомаркеры для раннего выявления дисфункции головного мозга, связанной с БА, которые можно было бы использовать до клинического проявления. Следовательно, надежные ранние биомаркеры должны быть проспективно проверены на прогностическую точность с конкретными пороговыми значениями, проверенными в клинической практике. Разработанные к настоящему времени лекарственные средства, модифицирующие заболевание, включают лекарственные средства для снижения продукции β-амилоида (Aβ), лекарственные средства для предотвращения агрегации Aβ, лекарственные средства, способствующие клиренсу Aβ, лекарственные средства, направленные на фосфорилирование и сборку тау, и другие подходы. К сожалению, ни один из этих препаратов не продемонстрировал эффективность в исследованиях фазы 3. Неудача клинических испытаний препаратов, модифицирующих заболевание, поднимает ряд вопросов, начиная от методологических недостатков и заканчивая фундаментальным пониманием патофизиологии и биологии БА. Недавно были опубликованы новые диагностические критерии, применимые к досимптомным стадиям БА. Эти новые критерии могут повлиять на разработку лекарств, так что будущие испытания лекарств, модифицирующих заболевание, будут включать популяции, предрасположенные к БА, до клинического проявления. В этом обзоре обсуждаются конкретные проблемы с завершенными испытаниями и надежды на текущие испытания.

…читать дальшечитать меньше

264 цитаты

Журнальная статья•DOI•

Секретом стволовых клеток и его роль в восстановлении головного мозга.

[…]

Denise Drago, Chiara Cossetti ¹, Chiara Cossetti ², Nunzio Iraci ²

+6 Подробнее • Институты (

)

01013-Biochimie

Резюме: Имеются убедительные доказательства того, что негематопоэтические стволовые клетки, включая мезенхимальные (МСК) и нейральные/прогениторные стволовые клетки (НПК), оказывают значительный положительный и терапевтический эффект после трансплантации в экспериментальных моделях заболеваний центральной нервной системы (ЦНС) посредством секреция иммуномодулирующих или нейротрофических паракринных факторов.

Эта паракринная гипотеза вдохновила на альтернативный взгляд на использование стволовых клеток в регенеративной неврологии. В этой парадигме значительное восстановление поврежденного мозга может быть достигнуто путем инъекции биологических препаратов, секретируемых стволовыми клетками (секретом), а не имплантацией самих стволовых клеток для прямой замены клеток. Секретом стволовых клеток (SCS) включает цитокины, хемокины и факторы роста, и в последние годы ему уделяется все больше внимания из-за его многочисленных последствий для репарации, восстановления или регенерации поврежденных тканей.

Благодаря недавним улучшениям в профилировании и манипулировании SCS исследователи теперь вдохновлены использовать SCS в качестве нового альтернативного терапевтического варианта, который может обеспечить более эффективные результаты, чем современные методы лечения на основе стволовых клеток для восстановления ЦНС.

В этом обзоре обсуждается самая последняя идентификация факторов, секретируемых MSC и NPC, в том числе тех, которые перемещаются внутри внеклеточных мембранных везикул (EV), и отражается их потенциальное влияние на восстановление головного мозга. В нем также рассматриваются некоторые из наиболее убедительных достижений в молекулярном профилировании, которые позволили картировать SCS.

…читать дальшеЧитать меньше

262 цитирования

Журнальная статья•DOI•

Адаптация капсида вектора AAV для генной терапии

[…]

Luk H. Vandenberghe

, ^{, 01 1 1 Wilson ¹, Guanging Gao ¹, Guanging Gao ² • Учреждения (}

)

01 март 2009 г. Генера вирус является эффективным средством для генной терапии, и клинические исследования успешно продемонстрировали его потенциал для переноса генов in vivo.

…читать дальшечитать меньше

Резюме: Ряд доклинических исследований показал, что аденоассоциированный вирус (ААВ) является эффективным средством генной терапии. Клинические исследования успешно продемонстрировали его потенциал для переноса генов in vivo. Сложность взаимодействия «хозяин-вектор» при переходе от мелких моделей к крупным животным и, в конечном итоге, к людям препятствовала внедрению технологии AAV в клинику. Один из подходов к решению этой сложности заключался в изучении биологических характеристик вариаций структуры капсида AAV. Первоначальные стратегии характеризовали встречающиеся в природе варианты капсида у видов млекопитающих. Структурные и функциональные знания, собранные об этих естественных вариантах AAV в качестве векторов, привели к первой серии векторов второго поколения, которые нацелены на конкретное улучшение определенных свойств за счет рационального дизайна капсида. Третий захватывающий подход использует направленную эволюцию для выделения векторов, которые способны преодолевать селективное давление, применяемое в лаборатории, и тем самым направлять капсид для развития в сторону улучшения функциональности.

. ..читать дальшечитать меньше

161 цитата

Журнальная статья•DOI•

Фаза 1 исследования стереотаксической доставки генов AAV2-NGF при болезни Альцгеймера.

[…]

Michael S. Rafii ¹, Tiffany L. Baumann, Roy A.E. Bakay ², Jeffrey M. Ostrove

+12 Подробнее • Институты (

)

01 01 Сентябрь 2014 г. — болезнь Альцгеймера и деменция

TL; DR: Фактор роста нервов — это эндогенный белок нейротрофического фактора с потенциалом восстановления функции и защиты дегенерирующих холинергических нейронов при болезни Альцгеймера, но безопасная и эффективная доставка оказалась безуспешной.

…читать дальшеЧитать меньше

Резюме: Предыстория Фактор роста нервов (NGF) представляет собой белок эндогенного нейротрофического фактора, способный восстанавливать функцию и защищать дегенерирующие холинергические нейроны при болезни Альцгеймера (БА), но с безопасной и эффективной доставкой. оказался неудачным. Методы Перенос генов в сочетании со стереотаксической хирургией предлагает потенциальное средство для решения давних проблем при родах. В открытом клиническом исследовании оценивали безопасность и переносимость, а также начальную эффективность трех возрастающих доз генно-инженерного генно-терапевтического вектора аденоассоциированного вируса серотипа 2, доставляющего NGF (AAV2-NGF [CERE-110]). Десять субъектов с AD получили билатеральное стереотаксическое введение AAV2-NGF в базальное ядро Мейнерта. Результаты AAV2-NGF был безопасным и хорошо переносимым в течение 2 лет. Позитронно-эмиссионная томография и нейропсихологическое тестирование не выявили признаков ускоренного снижения. Вскрытие ткани головного мозга подтвердило долгосрочную целенаправленную генопосредованную экспрессию и биологическую активность NGF. Выводы Это исследование предоставляет важные доказательства того, что билатеральное стереотаксическое введение AAV2-NGF в базальное ядро Мейнерта осуществимо, хорошо переносится и способно вызывать длительную, биологически активную экспрессию NGF, поддерживая инициацию продолжающегося многоцентрового, двукратного слепое, контролируемое ложным хирургическим вмешательством испытание.

…читать дальшечитать меньше

155 цитирований

Цитирует методы из «Терапевтический потенциал CERE-110 (…»

Рамы, стойки и шкафы | CommScope

Дом
Тип продукта
Шкафы, панели, корпуса и питание
Рамы, стойки и шкафы

Рамы для крепления сзади

Оптоволоконные концентраторы

Шкафы ввода оптоволокна

Коммутационные шкафы для оптоволокна

Стойки с открытой рамой

Оптические кроссы (ODF)

Аксессуары

Компания CommScope предлагает обширный ассортимент рам, стоек и шкафов для развертывания снаружи и внутри предприятия, разработанных для обеспечения превосходной организации кабелей и защиты от радиуса изгиба для ваших оптоволоконных кабелей. Нужна ли вам оптическая распределительная рама высокой плотности (ODF), оптоволоконный входной шкаф (FEC), оптоволоконный распределительный концентратор FTTX (FDH) или стойка с открытой рамой — наши решения масштабируются для будущего роста и просты в установке. В отличие от стандартных продуктов на рынке, эти продукты являются модульными и гибкими, специально разработанными для современных быстро меняющихся сред с высокой плотностью волокон.

Оптоволоконные распределительные шкафы или концентраторы (FDH) бывают различных размеров, конфигураций и возможностей, что позволяет настраивать их в соответствии с индивидуальными потребностями и требованиями.
FACT ODF (использующий популярную структуру FIST) обеспечивает полный доступ спереди, установку без инструментов и сверхвысокую плотность подключения в легком модульном корпусе.
ODF NG4access обеспечивает гибкость конфигурации и сращивания на раме благодаря платформе с полным передним и задним доступом с лучшей в отрасли плотностью.

Продукты

OMX и FEC позволяют быстро и легко получить доступ к соединениям на входе с помощью удобных лотков или выдвижных ящиков.
Инновационный корпус NETpodium™ представляет собой легкую алюминиевую раму, которую при необходимости можно трансформировать в закрытый шкаф. Эти кабельные организаторы высокой плотности, оснащенные большими вертикальными каналами для крепления кабелей, обеспечивают превосходный контроль радиуса изгиба и поддержку коммутационных кабелей в средах с высокой плотностью. Примечание. Этот продукт недоступен в Северной Америке.

Показаны

из 738 результатов найдено

Сортировать

Сортировать по: номеру детали

Сортировать по: названию детали

Сортировать по: описанию

Сортировать по: популярности

Избранное

1671495-1

Кабельный органайзер высокой плотности с фронтальной загрузкой, 1U

1671495-1

Доступность в регионах: Азия | Австралия/Новая Зеландия | Европа, Ближний Восток и Африка | Латинская Америка | Северная Америка
Портфолио: CommScope®
Тип продукта: Оборудование для прокладки кабелей
Цвет: Черный
Стойки: 1

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

1671495-1

Портфолио: CommScope®
Тип продукта: Оборудование для прокладки кабелей
Цвет: Черный
Стойки: 1
Региональная доступность: Азия | Австралия/Новая Зеландия | Европа, Ближний Восток и Африка | Латинская Америка | Северная Америка

Избранное

760243569 | OCAB-P-D0-01

Распределительный шкаф OCAB Outdoor

760243569 | OCAB-P-D0-01

Региональная доступность: EMEA
Серия продуктов: OCAB
Тип продукта: Оптоволоконный кросс-концентратор
Размер корпуса: Большой
Доступ: Двойная дверь | Передний

СпецификацииХарактеристики

Сравнивать

760243569 | OCAB-P-D0-01

Серия продуктов: OCAB
Тип продукта: Оптоволоконный кросс-концентратор
Размер корпуса: Большой
Доступ: Двойная дверь | Передний
Региональная доступность: EMEA

Избранное

760246203 | OCAB-P-I3-INW-72F

Распределительный шкаф OCAB Outdoor — внутренняя часть

760246203 | OCAB-P-I3-INW-72F

Региональная доступность: EMEA
Серия продуктов: OCAB
Тип продукта: Оптоволоконный кросс-концентратор

СпецификацииХарактеристики

Сравнивать

760246203 | OCAB-P-I3-INW-72F

Серия продуктов: OCAB
Тип продукта: Оптоволоконный кросс-концентратор
Региональная доступность: EMEA

Избранное

760246204 | OCAB-P-I3-INW-144F

Распределительный шкаф OCAB Outdoor — внутренняя часть

760246204 | OCAB-P-I3-INW-144F

Доступность в регионах: EMEA
Серия продуктов: OCAB
Тип продукта: Оптоволоконный концентратор

СпецификацииХарактеристики

Сравнивать

760246204 | OCAB-P-I3-INW-144F

Серия продуктов: OCAB
Тип продукта: Оптоволоконный концентратор
Региональная доступность: EMEA

Избранное

760246205 | ОКАБ-П-С4-Д315-КИТ01-72Ф

Распределительный шкаф OCAB Outdoor

760246205 | OCAB-P-S4-D315-KIT01-72F

Региональная доступность: EMEA
Серия продуктов: OCAB
Тип продукта: Оптоволоконный кросс-концентратор
Размер корпуса: Маленький
Доступ: Спереди | Одностворчатая дверь

СпецификацииХарактеристики

Сравнивать

760246205 | OCAB-P-S4-D315-KIT01-72F

Серия продуктов: OCAB
Тип продукта: Оптоволоконный кросс-концентратор
Размер корпуса: Малый
Доступ: Спереди | Одностворчатая дверь
Доступность в регионах: EMEA

Избранное

760248005 | ОКАБ-П-С1-01

Распределительный шкаф OCAB Outdoor

760248005 | OCAB-P-S1-01

Региональная доступность: Европа, Ближний Восток и Африка
Серия продуктов: OCAB
Тип продукта: Оптоволоконный кросс-концентратор
Размер корпуса: Средний
Доступ: Спереди | Одностворчатая дверь

СпецификацииХарактеристики

Сравнивать

760248005 | OCAB-P-S1-01

Серия продуктов: OCAB
Тип продукта: Оптоволоконный кроссовый концентратор
Размер корпуса: Средний
Доступ: Спереди | Одностворчатая дверь
Региональная доступность: EMEA

Избранное

760248006 | ОКАБ-П-С1-02

Распределительный шкаф OCAB Outdoor

760248006 | OCAB-P-S1-02

Региональная доступность: EMEA
Серия продуктов: OCAB
Тип продукта: Оптоволоконный кросс-концентратор
Размер корпуса: Средний
Доступ: Спереди | Одностворчатая дверь

СпецификацииХарактеристики

Сравнивать

760248006 | OCAB-P-S1-02

Серия продуктов: OCAB
Тип продукта: Оптоволоконный кросс-концентратор
Размер корпуса: Средний
Доступ: Спереди | Одностворчатая дверь
Региональная доступность: EMEA

Избранное

760248007 | ОКАБ-П-С2-01

Распределительный шкаф OCAB Outdoor

760248007 | OCAB-P-S2-01

Региональная доступность: EMEA
Серия продуктов: OCAB
Тип продукта: Оптоволоконный кросс-концентратор
Размер корпуса: Средний
Доступ: Спереди | Одностворчатая дверь

СпецификацииХарактеристики

Сравнивать

760248007 | OCAB-P-S2-01

Серия продуктов: OCAB
Тип продукта: Оптоволоконный кросс-концентратор
Размер корпуса: Средний
Доступ: Спереди | Одностворчатая дверь
Доступность в регионах: EMEA

Избранное

760248008 | ОКАБ-П-С2-02

Распределительный шкаф OCAB Outdoor

760248008 | OCAB-P-S2-02

Региональная доступность: Европа, Ближний Восток и Африка
Серия продуктов: OCAB
Тип продукта: Оптоволоконный кросс-концентратор
Размер корпуса: Средний
Доступ: Спереди | Одностворчатая дверь

СпецификацииХарактеристики

Сравнивать

760248008 | OCAB-P-S2-02

Серия продуктов: OCAB
Тип продукта: Оптоволоконный кроссовый концентратор
Размер корпуса: Средний
Доступ: Спереди | Одностворчатая дверь
Региональная доступность: EMEA

Избранное

760249323 | ОКАБ-П-Д1-01

Распределительный шкаф OCAB Outdoor

760249323 | OCAB-P-D1-01

Региональная доступность: EMEA
Серия продуктов: OCAB
Тип продукта: Оптоволоконный кросс-концентратор
Размер корпуса: Большой
Доступ: Двойная дверь | Передний

СпецификацииХарактеристики

Сравнивать

760249323 | OCAB-P-D1-01

Серия продуктов: OCAB
Тип продукта: Оптоволоконный кросс-концентратор
Размер корпуса: Большой
Доступ: Двойная дверь | Передний
Региональная доступность: EMEA

Избранное

760250754 | OCAB-P-S4-D250-KIT01-72F

Распределительный шкаф OCAB Outdoor

760250754 | OCAB-P-S4-D250-KIT01-72F

Доступность в регионах: EMEA
Серия продуктов: OCAB
Тип продукта: Оптоволоконный кросс-концентратор
Размер корпуса: Средний
Доступ: Спереди | Одностворчатая дверь

СпецификацииХарактеристики

Сравнивать

760250754 | OCAB-P-S4-D250- KIT01-72F

Серия продуктов: OCAB
Тип продукта: Оптоволоконный кросс-концентратор
Размер корпуса: Средний
Доступ: Спереди | Одностворчатая дверь
Доступность в регионах: EMEA

Избранное

760250755 | OCAB-P-S4-D315-KIT01-144F

Распределительный шкаф OCAB Outdoor

760250755 | OCAB-P-S4-D315-KIT01-144F

Региональная доступность: EMEA
Серия продуктов: OCAB
Тип продукта: Оптоволоконный кросс-концентратор
Размер корпуса: Средний
Доступ: Спереди | Одностворчатая дверь

СпецификацииХарактеристики

Сравнивать

760250755 | OCAB-P-S4-D315- KIT01-144F

Серия продуктов: OCAB
Тип продукта: Оптоволоконный кросс-концентратор
Размер корпуса: Средний
Доступ: Спереди | Одностворчатая дверь
Региональная доступность: EMEA

Сравнивать

Видео

Оптическая распределительная рама высокой плотности FACT

Смотреть

Брошюра

Платформа NG4access ODF

Высокоскоростная миграция

Подготовьте свою сеть к высокоскоростной миграции

Документы
Другие способы просмотра

Каталог: Оптическая распределительная рама NG4access
ODF NG4access спроектирован и сконфигурирован для быстрого развертывания, простоты подключения и с минимальным риском для сети, а также возможностью реконфигурации, расширения сети и внедрения новых Сервисы. С NG4access установка и обслуживание больших объемов оптоволокна может выполняться быстрее, проще и с меньшими затратами.
Скачать

Каталог: Оптическая распределительная рама NGFB (черная)
Оптическая распределительная рама следующего поколения (NGF) представляет собой надежное решение с высокой плотностью размещения и служит в качестве основного оптоволоконного кросса на вашем объекте. Проверенная в отрасли конструкция, эта рама необходима для любого современного средства связи, ни одно стандартное оптоволокно не может сравниться.
Скачать

Поиск по категории

Поиск по сети

Розин гидрохлорид Поставщик | КАС 1281870-42-5 | Розин HCl

Кат. № 5003
1 цитата

Отправить отзыв
Спецификация / сертификат подлинности / паспорт безопасности

Биологическая активность
Технические данные
Растворимость
Калькуляторы
Спецификации
Ссылки

Биологическая активность гидрохлорида розина

Гидрохлорид розина является ингибитором Rho GTPase (K _d = 354 нМ). Ингибирует связывание RhoA с факторами обмена гуаниновых нуклеотидов (GEF), включая LARG, DBL, LBC, p115 RhoGEF и PDZ RhoGEF. Не влияет на связывание Rac1 или Cdc42 с их соответствующими GEF. Подавляет RhoA/C-опосредованную миграцию и инвазию клеток рака молочной железы in vitro . Также индуцирует рост нейритов в синергии с NGF.

Технические характеристики гидрохлорида канифоли

М. вес	394,86
Формула	C ₂₀ H ₁₈ N ₆ O. HCl
Хранение	Хранить при -20°C
чистота	≥98% (ВЭЖХ)
Количество CAS	1281870-42-5
Идентификатор PubChem	44662615
Ключ ИнЧИ	SFRGBDFQSLZYLF-GRYLRVQNSA-N
Улыбки	N[C@@H](C(N/N=C/C3=CC=C(N=CC=N4)C4=C3)=O)CC2=CNC1=CC=CC=C12.Cl

Приведенные выше технические данные приведены только для ознакомления. Данные по конкретной партии см. в сертификате анализа.

Продукция Tocris предназначена только для лабораторных исследований, если не указано иное.

Данные о растворимости гидрохлорида розина

	Растворитель	Макс. конц. мг/мл	Макс. конц. мМ
Растворимость
	вода	7,9	20 с мягким подогревом
	ДМСО	39,49	100

Приготовление маточных растворов для гидрохлорида канифоли

Следующие данные основаны на молекулярной массе продукта 394,86. Удельная молекулярная масса партии может варьироваться от партии к партии из-за степени гидратации, которая будет влиять на объемы растворителя, необходимые для приготовления исходных растворов.

Концентрация / объем растворителя / масса	1 мг	5 мг	10 мг
1 мМ	2,53 мл	12,66 мл	25,33 мл
5 мМ	0,51 мл	2,53 мл	5,07 мл
10 мМ	0,25 мл	1,27 мл	2,53 мл
50 мМ	0,05 мл	0,25 мл	0,51 мл

Калькулятор молярности

Калькулятор восстановления

Калькулятор разбавления

Листы технических данных для Rhosin гидрохлорида

Справочные материалы для Rhosin гидрохлорида

Ссылки — это публикации, подтверждающие биологическую активность продукта.

Шан
и др.
(2013)
Низкомолекулярные ингибиторы, нацеленные на факторы обмена Rho-гуаниновых нуклеотидов, связанные с G-белком.
Proc.Natl.Acad.Sci.U.S.A. 110
3155 PMID: 23382194

Шан
и др.
(2012)
Рациональный дизайн низкомолекулярных ингибиторов, нацеленных на подсемейство RhoGTPаз RhoA.
Хим.Биол. 19
699 PMID: 22726684

Если вам известны соответствующие ссылки на Rhosin гидрохлорид, сообщите нам об этом.

Просмотреть сопутствующие товары по Target

Малые мономерные GTPases
Rho GTPases

Просмотреть сопутствующие товары по действию продукта

Просмотреть все ингибиторы Rho GTPase

Ключевые слова: Розина гидрохлорид, поставщик розина гидрохлорида, Rho, GTPases, ингибиторы, ингибирует, гуанин, нуклеотид, обмен, факторы, GEF, 5003, Tocris Bioscience

1 Цитата на Розина гидрохлорид

Цитаты — это публикации, в которых используются продукты Tocris. Избранные ссылки на гидрохлорид розина включают:

Арияни
и др.
(2022) Контрастный агент на основе гадолиния ускоряет миграцию астроцитов через сигнальный путь интегрина αvβ3 Sci.Rep 12
5850 PMID: 353

Знаете ли вы отличную бумагу, в которой используется гидрохлорид розина от Tocris? Пожалуйста, дайте нам знать.

Отзывы о Розина гидрохлорид

В настоящее время нет отзывов об этом продукте. Будь первым
ознакомьтесь с гидрохлоридом Rhosin и заработайте вознаграждение!

Использовали ли вы Rhosin гидрохлорид?

Оставьте отзыв и получите подарочную карту Amazon.

50 долларов США/35 евро/30 фунтов стерлингов/50 канадских долларов/300 юаней/5000 иен для первого просмотра с изображением обзор с изображением

$10/€7/£6/$10 CAD/¥70 юаней/¥1110 иен за обзор без изображения

Отправить отзыв

Оставайтесь на связи

Получайте последние новости, обновления продуктов и рекламные акции:

Подпишитесь на электронные оповещения

Подписаться на Токриса:

Устройство Cisco Firepower 4120 NGFW

Продукты Cisco

Устройство Cisco Firepower 4120 NGFW

Устройство Cisco Firepower 4120 NGFW, 1RU

#FPR4120-NGFW-K9
Цена по прейскуранту: ~~150 519,98 долл. США~~
Наша цена: ~~$100 436,47~~
Звоните, чтобы узнать самую низкую цену!

Нажмите здесь, чтобы узнать о других вариантах и ценах!

Обзор
Характеристики
Технические характеристики
Документация

Обзор:

Большинство брандмауэров следующего поколения (NGFW) в значительной степени сосредоточены на обеспечении контроля приложений, но мало на их возможностях защиты от угроз. Чтобы компенсировать это, некоторые NGFW попытаются дополнить свои средства предотвращения вторжений первого поколения серией неинтегрированных дополнительных продуктов. Однако этот подход мало что дает для защиты вашего бизнеса от рисков, создаваемых изощренными злоумышленниками и передовыми вредоносными программами. Кроме того, как только вы заразитесь, они не предлагают никакой помощи в обнаружении инфекции, ее сдерживании и быстром устранении.

Остановите больше угроз с помощью нашего полностью интегрированного межсетевого экрана нового поколения (NGFW). Размер устройства в 1 стойку серии 4100 идеально подходит для подключения к Интернету и в высокопроизводительных средах. Он показывает вам, что происходит в вашей сети, раньше обнаруживает атаки, чтобы вы могли действовать быстрее, и упрощает управление.

Вам нужен интегрированный межсетевой экран нового поколения, ориентированный на защиту от угроз. Решение, которое не только обеспечивает детальный контроль приложений, но и обеспечивает эффективную защиту от угроз, создаваемых изощренными и уклончивыми атаками вредоносного ПО.

Межсетевой экран нового поколения Cisco Firepower (NGFW) — это первый в отрасли полностью интегрированный межсетевой экран NGFW, ориентированный на борьбу с угрозами. Он обеспечивает комплексное унифицированное управление политиками функций брандмауэра, контроль приложений, предотвращение угроз и расширенную защиту от вредоносных программ от сети до конечной точки.

Его можно развернуть на устройствах Cisco Firepower серий 2100, 4100 и 9300, чтобы обеспечить оптимизированную по производительности и плотности платформу безопасности NGFW для периферии Интернета и других высокопроизводительных сред.

Защитите свою организацию до, во время и после атаки

Cisco Firepower NGFW включает в себя наиболее распространенный в отрасли межсетевой экран с отслеживанием состояния и обеспечивает детальный контроль над более чем 4000 коммерческих приложений. Единый интерфейс управления обеспечивает единую видимость от сети до конечной точки. Firepower NGFW обеспечивает комплексное управление политиками, которое контролирует доступ, останавливает атаки, защищает от вредоносных программ и предоставляет интегрированные инструменты для отслеживания, сдерживания и восстановления после совершенных атак.

Cisco Firepower NGFW является уникальным в отрасли, поскольку это единственный брандмауэр нового поколения, который:

Предоставляет систему предотвращения вторжений нового поколения (NGIPS) для обеспечения лучшей в отрасли защиты от угроз
Включает полностью интегрированное решение для расширенной защиты от вредоносных программ (AMP), которое устраняет как известные, так и неизвестные угрозы, а также интегрированную песочницу
Дает возможность отслеживать и сдерживать заражение вредоносным ПО
Автоматически сопоставляет события угроз с уязвимостями вашей сети, чтобы вы могли сосредоточить свои ресурсы на наиболее важных угрозах
Анализирует слабые места вашей сети и рекомендует лучшие политики безопасности для внедрения
Интегрируется с рядом продуктов Cisco для сетевой безопасности, чтобы воспользоваться вашими предыдущими инвестициями и обеспечить более надежную защиту

Преимущества

Остановите больше угроз — как известных, так и неизвестных — с помощью самой эффективной в отрасли защиты от угроз
Получите больше информации и контроля над пользователями, приложениями, устройствами, угрозами и уязвимостями в вашей сети
Выявляйте раньше и действуйте быстрее, сокращая время обнаружения вредоносных программ с месяцев до часов и обеспечивая более быстрое исправление
Снижение сложности и упрощение операций за счет объединения всех функций безопасности в единый интерфейс управления
Получите больше от своей сети за счет интеграции с другими решениями Cisco для обеспечения безопасности и сетевыми решениями

Особенности:

Остановить больше угроз
Сдерживайте известные и неизвестные вредоносные программы с помощью ведущей системы Cisco Advanced Malware Protection (AMP) и изолированной программной среды.
Получить больше информации
Получите превосходный обзор вашей среды с помощью системы предотвращения вторжений нового поколения Cisco Firepower.
Автоматическое ранжирование рисков и метки воздействия определяют приоритеты для вашей команды.
Обнаружить раньше, действовать быстрее
Ежегодный отчет Cisco о безопасности показывает 100-дневное среднее время от заражения до обнаружения на предприятиях. Сократите это время до одного дня.
Снижение сложности
Получите унифицированное управление и автоматическую корреляцию угроз с помощью тесно интегрированных функций безопасности, включая брандмауэр приложений, NGIPS и AMP.
Получите больше от вашей сети
Повысьте безопасность и используйте преимущества существующих инвестиций с дополнительной интеграцией других сетевых решений и решений безопасности Cisco и сторонних производителей.

NGFW, ориентированный на угрозы

Получите детальный контроль приложений. Защита от вредоносных программ. Получите представление об угрозах и уязвимостях и контролируйте их. Сокращение времени на обнаружение и исправление. Уменьшите сложность с помощью единого интерфейса управления.

Оптимизация производительности и плотности

Основные возможности включают поддержку интерфейсов 1/10/40 Gigabit Ethernet, пропускную способность брандмауэра с отслеживанием состояния до 60 Гбит/с, малую задержку и форм-фактор 1 RU.

Интегрируется с решениями Cisco и сторонних производителей

Дальнейшее укрепление вашей защиты. Совместно используйте аналитику, контекст и средства управления политиками, интегрируя другие сетевые решения и решения Cisco для обеспечения безопасности.

Унифицированное управление

Снижение сложности и упрощение операций. Объедините все функции безопасности в единый интерфейс управления. Он автоматически определяет приоритеты событий безопасности, рекомендует индивидуальные средства защиты, а также отслеживает и блокирует заражение вредоносным ПО.

Поддержка образов платформ

Cisco Firepower NGFW включает в себя Application Visibility and Control (AVC), дополнительную IPS следующего поколения (NGIPS), Cisco Advanced Malware Protection (AMP) для сетей и фильтрацию URL-адресов. Устройства Cisco Firepower серии 4100 используют образ программного обеспечения Cisco Firepower Threat Defense. Кроме того, устройства Cisco Firepower серии 4100 могут поддерживать образ программного обеспечения Cisco Adaptive Security Appliance (ASA).

Варианты управления

Cisco Firepower NGFW могут управляться различными способами в зависимости от способа вашей работы, вашей среды и ваших потребностей.

Центр управления Cisco Firepower (ранее FireSIGHT) обеспечивает централизованное управление Cisco Firepower NGFW, Cisco Firepower NGIPS и Cisco AMP for Networks. Он также обеспечивает корреляцию угроз для сетевых датчиков и расширенную защиту от вредоносных программ (AMP) для конечных точек.

Диспетчер устройств Cisco Firepower доступен для локального управления устройствами серии 2100 и некоторыми устройствами серии 5500-X, на которых запущен образ программного обеспечения Cisco Firepower Threat Defense.

Cisco Adaptive Security Device Manager доступен для локального управления устройствами Cisco Firepower серии 2100, 4100, Cisco Firepower 9.Устройства серии 300 и Cisco ASA серии 5500-X, на которых установлен образ программного обеспечения ASA.

Облачное управление Cisco Defense Orchestrator также доступно для согласованного управления политиками на устройствах безопасности Cisco, на которых работает образ программного обеспечения ASA, что позволяет повысить эффективность управления для распределенного предприятия.

Защита от DDoS-атак Firepower

Cisco Firepower серии 4100 — это семейство из четырех платформ безопасности NGFW, ориентированных на угрозы, которые обеспечивают устойчивость бизнеса за счет превосходной защиты от угроз. Он обеспечивает исключительную устойчивую производительность при включении расширенных функций защиты от угроз. Эти платформы имеют уникальную инновационную архитектуру с двумя многоядерными процессорами, которая одновременно оптимизирует функции брандмауэра, криптографии и проверки угроз. Диапазон пропускной способности брандмауэра этой серии охватывает варианты использования от границы Интернета до центра обработки данных.

Виртуальные устройства Cisco Firepower NGFW (NGFWv)

Серия Cisco Firepower 4100 — это семейство из четырех платформ безопасности NGFW, предназначенных для защиты от угроз. Их диапазон пропускной способности подходит для центров обработки данных и сценариев использования на границе Интернета. Они обеспечивают превосходную защиту от угроз на более высоких скоростях и при меньшей занимаемой площади. Cisco Firepower серии 4100 поддерживает разгрузку потоков, программную оркестрацию и управление службами безопасности с помощью RESTful API. Соответствие стандартам построения сетевого оборудования (NEBS) поддерживается платформой Cisco Firepower 4120.

Технологии якоря доверия Cisco

Технологии якоря доверия Cisco обеспечивают надежную основу для определенных продуктов Cisco. Они обеспечивают подлинность аппаратного и программного обеспечения для обеспечения доверия к цепочке поставок и сильного смягчения последствий компрометации программного обеспечения и микропрограммы посредником.

Возможности Trust Anchor включают:

Подписание образов: Криптографически подписанные образы гарантируют, что микропрограмма, BIOS и другое программное обеспечение являются подлинными и немодифицированными. При загрузке системы сигнатуры программного обеспечения системы проверяются на целостность.
Безопасная загрузка: Безопасная загрузка привязывает цепочку доверия последовательности загрузки к неизменному оборудованию, уменьшая угрозы для основного состояния системы и программного обеспечения, которое должно быть загружено, независимо от уровня привилегий пользователя. Он обеспечивает многоуровневую защиту от сохранения незаконно модифицированной прошивки.
Модуль Trust Anchor: Защищенное от несанкционированного доступа, надежное криптографическое решение с одним чипом обеспечивает проверку подлинности оборудования для уникальной идентификации продукта, чтобы его происхождение могло быть подтверждено Cisco, обеспечивая уверенность в том, что продукт является подлинным.

Firepower DDoS Mitigation

Firepower DDoS Mitigation обеспечивается Radware Virtual DefensePro (vDP), доступным и поддерживаемым непосредственно Cisco на следующих устройствах Cisco Firepower серий 9300 и 4100:

Cisco Firepower Model	Образ ASA	Изображение FTD
4150	Да	Да
4140	Да	Да
4120	Да	Да
4110	Нет	Да

Radware vDP — это отмеченное наградами поведенческое решение для предотвращения DDoS-атак в режиме реального времени, которое защищает организации от многочисленных DDoS-угроз. Защита от DDoS-атак Firepower защищает вашу инфраструктуру приложений от деградации сети и приложений и простоев.

Защита от DDoS-атак: Набор защиты

Защита от DDoS-атак Firepower vDP состоит из запатентованной, адаптивной, основанной на поведении технологии сигнатур в реальном времени, которая обнаруживает и нейтрализует DDoS-атаки нулевого дня в сетях и приложениях в режиме реального времени. Это устраняет необходимость вмешательства человека и не блокирует законный пользовательский трафик в случае атаки.

Обнаружены и подавлены следующие атаки:

SYN-флуд
Сетевые DDoS-атаки, включая IP-флуд, ICMP-флуд, TCP-флуд, UDP-флуд и IGMP-флуд
DDoS-атаки на приложения, включая HTTP-флуд и DNS-запросы
Аномальные лавинные атаки, такие как нестандартные и искаженные пакетные атаки
