Содержание

классификация, для чего предназначены, типы

Современные технологии сделали так, что обрабатывать металлы легче при использовании токарных станков. Распространённая сфера применения: обработка поверхностей, имеющих различную форму, внутри и снаружи. Например, фасон или цилиндр, конус. И у каждого из видов токарных станков свои особенности.

Виды станков настолько разнообразны, что у каждого покупателя есть возможность выбрать вариант, отвечающий конкретным потребностям. Надо только заранее изучить особенности каждой из моделей.

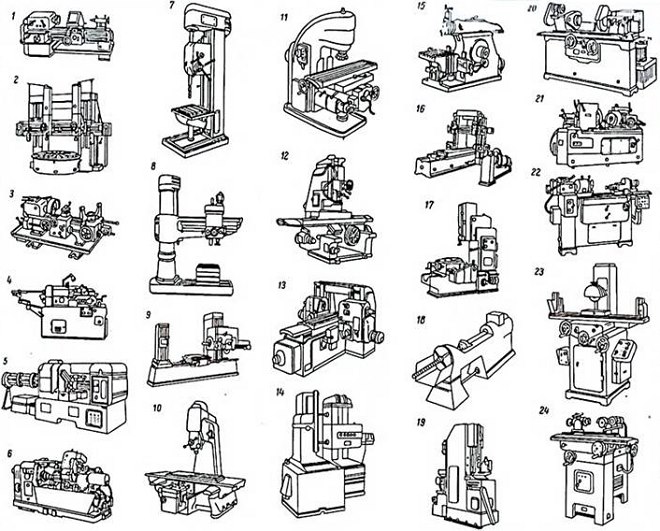

Классификация токарного оборудования

Система классификации для данного вида оборудования создана ещё в СССР. Согласно этим правилам, станки – агрегаты, обрабатывающие заготовки из металла, представляющие первую категорию. Любое приспособление из данной группы способно представлять одну из следующих групп:

Устройства со специальным назначением.
Станки специального назначения, обычного и автоматического типа.
Агрегаты для полировки, с резцами.
Лобовые и винторезные типы оборудования.
Модели «карусельной» системы.
Станки, отрезающие материал.
Разновидность под названием «револьвер».
Установки с большим количеством шпинделей, автоматические полностью или наполовину.
Агрегаты токарного типа, где шпиндель – один. Автоматические на половину, полностью.

Следующие разновидности выделяются в зависимости от точности обработки:

П – повышенный уровень.
А – высокий показатель точности.
Н – нормальный показатель.
В – точность высокого уровня.
С – точность особой категории.

От той или иной категории зависят определённые технические характеристики. Кроме того, легче становится определить подходящую сферу применения. Маркировка приспособлений так же помогает узнать о том, какие параметры характерны для той или иной модели. Такие обозначения могут состоять из следующих компонентов:

При использовании единицы в качестве начальной формы. Она показывает, что покупатель имеет дело с токарным станком, а не каким-либо другим.
Далее идёт число, обозначающее принадлежность к тому или иному типу моделей.
Центры приспособления имеют разную высоту, обозначаемую третьими и четвёртыми цифрами.

Маркировка агрегатов может содержать и обозначения в виде букв. Они используются, чтобы сообщить о тех или иных конструктивных особенностях. Это касается следующих параметров:

Оснащённость системой ЧПУ.
Используемую модификацию.
Верность выполнения операций.
Насколько автоматизированы действия?

Буква «И» – для обозначения приборов с винторезами. «П» – для точности высокого уровня. Такие модели снабжены центрами на высоте до значения примерно в 110 миллиметров. Фото изделий так же помогает понять, что именно перед нами находится.

Особенности конструкции и назначения станков

Следующие основные компоненты присутствуют у изделий любой группы:

Электрическая часть.

Состоит из электрического двигателя с приводом. Его мощность бывает разной, определяется индивидуально для каждой модели. Снабжается дополнительными деталями, обеспечивающими управление характеристиками. Выполнение требований по безопасности обязательно для данной части оборудования.

Коробка передач.

Способствует передаче движущей силы от валика или ходового винта на суппорт.

Суппорт.

Закрепляет элемент, осуществляющий разрезание. Суппорт ещё необходим, чтобы осуществлялась подача инструмента поперёк, либо вдоль. И чтобы эта процедура совершалась с соблюдением определённых параметров. У суппорта есть каретки, расположенные внизу. Она одна, но некоторые модели снабжаются несколькими. Каретка вверху – место крепления держателя токарных инструментов.

Шпиндельная бабка.

Здесь располагается шпиндель. Коробка скоростей находится во внутренней части устройства.

Фартук.

Преобразует движение, источником которого выступает валик, либо ходовой винт.

Станина.

Элемент с несущей функцией у токарных станков. Остальные детали крепятся сюда.

Детали, входящие в комплект, опираются на две тумбы. Несущим элементом и становятся эти тумбы. Благодаря этому оператор может задавать положение конструкции, которое будет наиболее удобным. Тумбы отличаются массивной конструкцией. Отдельный вопрос – для чего предназначены изделия.

Главное назначение оборудования такого типа – обработка деталей из металла различных характеристик, форм.

Типы токарного оборудования

Отличия моделей в конструкциях – основа классификации.

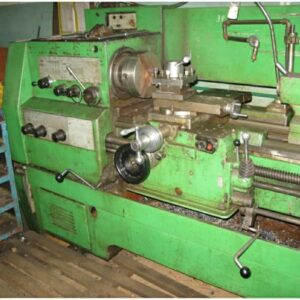

Токарно-винторезные станки

Оборудование такой разновидности легко справляется со следующими функциями:

Изменение параметров у металлов цветной, чёрной группы.
Разработка модульной, метрической резьбы.

Модели универсального типа, которые применяются как в промышленности, так и при создании единичных изделий. Производство предполагает однотипную компоновку для всех частей. Состав конструкции включает детали, описанные ранее.

Токарно-револьверные станки

Главное назначение – обработка изделий из прутка, прошедшего калибровку. Оборудование выполняет широкий спектр всевозможных операций:

Развёртывание.
При формировании резьбы.
Фасонное точение.
Сверление.
Зенкерование.
Точение, расточка со стандартными показателями.

Название станка происходит от способа крепления, применяемого для инструментов. Их монтируют при помощи специального держателя, который может быть приводным, либо статичным. Приводной вариант даёт владельцам больше всего возможностей. Именно он позволяет создавать резьбу с различными параметрами, проводить фрезеровку и сверление.

Токарные станки с ЧПУ

Современные станки часто предполагают применение подобного оборудования. Лёгкость эксплуатации и точность, высокая продуктивность относятся к главным преимуществам.

Внедрение систем ЧПУ сопровождается использованием следующих систем:

Самонастраивающиеся. Позволяют корректировать все сведения на основе показателей, появившихся, когда обрабатывались прежние детали.
Замкнутого типа. С двумя информационными потоками, приходящими с механизма считывания, измерения.
Разомкнутые. Используется только один информационный поток. Сначала идёт расшифровка данных, потом команды передаются остальным механизмам.

Кроме того, станки делятся на несколько разновидностей на основе способа управления производственным процессом:

Контурные. Агрегат работает без перерыва. Пользователь только один раз задаёт определённые параметры.
Прямоугольные. Применяются при заготовках в форме ступени. С автоматическим переключением между передачами вдоль, поперёк.
Позиционные. С закреплением деталей в конкретных положениях. На следующем этапе переходят к основным рабочим процессам.

Токарно-карусельные станки

Отличное решение, если требуется обработать крупные изделия. Из присутствующих функциональных особенностей описать стоит следующие:

Возможность осуществить резьбу.
Шлифовальные операции, фрезеровка, подрезка.
Разработка пазов с приданием определённых конфигураций.
Оборудование позволит заточить поверхности в виде конусов, цилиндров.

В комплектах со станками продаются специальные разновидности столов, планшайбы располагаются на их поверхности. Траверса перемещаются по стойкам, с дополнительными суппортами в конструкции.

Лоботокарные станки

Обрабатывают детали с формами конусов и цилиндров, лобового типа. Предполагают горизонтальное размещение оси, на которой заготовка вращается.

Токарно-затыловочные станки

Затылованием называют специальный метод, используемый при заточках. Это особенно актуально для задних поверхностей у различных инструментов. Операция нужна, чтобы даже при длительной эксплуатации сохранялись первоначальные формы.

Уровни автоматизации

Обработка на современных приспособлениях осуществляется в полуавтоматическом, либо автоматическом режимах. Станки-полуавтоматы позволяют использовать ручной труд для загрузки заготовок, снятия готовых изделий. В автоматических вариантах вся процедура осуществляется на специальном оборудовании.

Маркировка станков

Для станков характерно применение цифр и букв в равной степени. Первая цифра – для обозначения группы станков. Третья и четвёртая – для обозначения одной из важных характеристик. Например, высота центров над станиной, либо диаметры. Если после первой цифры идёт буква – значит, модель усовершенствована по сравнению с предыдущей версией. В некоторых случаях применяются заводские номера.

Техника безопасности

Специалист должен соблюдать некоторые правила. Вот лишь некоторые, действующие перед началом работы:

Проверка положения пуговиц у специализированной одежды.
Отдельно проводится осмотр станка по состоянию технического плана. Услуги техников и наладчиков актуальны, если требуется дополнительное обслуживание из-за неисправностей и деталей, вышедших из строя. Но операции несложные доступны для самостоятельного выполнения владельцем.
Последний этап – выдача техзадания. Его нужно изучить внимательно.

К работе нельзя приступать при появлении механизмов вращения и ограждений различных узлов с неисправностями.

Кроме того, существуют и другие запреты на:

То, чтобы другие лица проводили работу. И оставление включенной техники без присмотра.
Проведение полного самостоятельного ремонта техники.
Использование зажимов и приспособлений в неисправном состоянии.
Эксплуатационные действия для оборудования с явными признаками неисправности.
Выполнение работ в тот же день, когда проводят обслуживание станков, их наладку, проверку.

У каждого станка своя масса. Это касается даже миниатюрных разновидностей станков, которые приобретаются для использования в домашних условиях. Подобные агрегаты могут весить минимум 13,5 килограмм, а максимум – 400. Чем больше масса – тем больше будут и остальные габариты.

Для домашних мастерских подходят станки, весящие не более 50 килограмм. Это компактные и универсальные модели, которые не доставляют хлопот во время монтажа. Месторасположение легко изменить, если возникает необходимость.

Мощность – ещё один параметр, который требует учёта при выборе. 2,25 кВт – стандартный показатель для небольших агрегатов. Есть и другие разновидности устройств, которые называются маломощными. У них привод имеет показатель в 0,15 кВт.

Чтобы сделать правильный выбор, покупатель должен принять решение по поводу назначения. Чем меньше и тоньше заготовки – тем менее мощные агрегаты требуются для их обработки. Правило действует и в обратную сторону.

С технической точки зрения сложными считаются даже настольные установки для бытового применения. Потому рекомендуется обратить внимание и на общее качество составляющих.

Заключение

Сегодня токарные станки приятно удивляют покупателей широким модельным рядом. При этом принципы работы остаются общими, хотя конструктивно присутствуют и некоторые отличия. Как профессиональные, так и бытовые модели выполняют большое количество задач. Достаточно заранее изучить некоторые нюансы и информацию по техническим характеристикам. Тогда будет проще определиться с тем, какая модель требуется в том или ином случае. Приобретаются модели в специализированных магазинах, с обычными офисами, либо на интернет-страницах.

Токарные станки — Поставки станков

Назначение

Токарные станки по металлу предназначены для обработки деталей тел вращения: валы, фланцы, диски, прутковые заготовки. На этих станках режущий инструмент совершает поступательные движение, а вращается заготовка.

Суппорт с установленными резцами перемещается в продольном и поперечном направлениях, при этом режущая кромка инструмента соприкасается с поверхностью обрабатываемой детали и происходит процесс снятия стружки.

С использованием дополнительной оснастки допускается получение изделий сложной формы, обработка эксцентриковых валов, сферических поверхностей, деталей со смещенным центром.

Широкий диапазон режимов резания наряду с мощным приводом обеспечивают производительную обработку деталей различных форм и размеров.

На токарных станках производят черновую, получистовую и чистовую обработку деталей из стали, чугуна, сплавов цветных металлов и других материалов. Они применяются, как в индивидуальном производстве (токарно-винторезные), так и в серийном и массовом производстве (токарные автоматы, станки с ЧПУ).

Виды производимых операций:

точение цилиндрических и конических деталей по наружной и внутренней плоскости;

обработка торцевых поверхностей;

нарезание внутренней и наружной резьбы различного типа;

растачивание, зенкерование, развертывание отверстий.

Помимо цилиндрических заготовок, допускается обработка прутков из многогранного профиля.

Классификация станков

Согласно ЭНИМС всё металлообрабатывающее оборудование на производстве классифицируются по различным параметрам и назначению. В обозначении маркировки указываются цифры и буквы, которые характеризуют данный агрегат по типу и размерам.

Токарные станки относят к первой группе, это обозначатся цифрой «1»; вторая цифра обозначает тип оборудования; третья — показывает размер обрабатываемого диаметра или высоту центров. Буквы между цифрами могут указывать на поколение станка, а буквы в конце маркировки — определяют класс точности.

По весу разделяются на легкие (до 1 т.), средние (от 1 до 10 т.) и тяжелые (более 10 т.)

Основные узлы и механизмы

Все токарные станки схожи по конструкции и основным составляющим. Отличаться могут формой станины (прямая и наклонная), типом инструментальной системы (резцедержатель или револьверная головка), способом управления (ручной и с ЧПУ), наличием транспортера сбора стружки, расположением защитных ограждений.

В комплектации оборудования присутствуют следующие компоненты

Станина — основание, на котором расположены остальные механизмы.

Шпиндельный узел служит для осуществления главного движения — вращения заготовки.

Суппорт предназначен для установки режущего инструмента, который перемещается в продольном и поперечном направлении по отношению к заготовке.

Коробка подач осуществляет передачу движений от винта к суппорту .

Электрооборудование состоит из электродвигателей, комплекта электрической аппаратуры, органами управления.

Существуют следующие группы токарных станков

одношпиндельные автоматы и полуавтоматы

автоматические и полуавтоматические многошпиндельные

револьверного типа

отрезные

карусельного исполнения

винторезные и лобовые

многорезцовые

специальные и унифицированные

прочие

Степень точности

Н — нормальная

П — повышенная

В — высокая

С — особая точность

А — особо высокая

Выбирая токарный станок следует учитывать следующие моменты:

Максимальный диаметр определяет размер заготовки при установке в патрон или центрах.

Длина обработки указывает размер устанавливаемой детали по данному параметру.

Мощность характеризует производительность и режимы обработки.

Исполнение и комплектация, требуемые для производства готового изделия.

Нужен недорогой и качественный станок? Обращайтесь в компанию Стандарт.

Предлагаем к поставке следующие модели:

с ручным управлением: 16К20, 16К25, 1М63, 16К40, 1М65, 1А660, 1К62, ИЖ250, 1М63Н и т.д.

с системой ЧПУ: 16А20Ф3, 16К20Ф3, 16К30Ф3, 16М30Ф3, РТ755Ф3, 1740РФ3, 1А740РФ4, 1В430Ф3 и другие.

Вместе с самим оборудованием недорого предложим дополнительную оснастку: люнеты, конусные линейки, инструмент, патроны и планшайбы.

Стоимость

Чтобы узнать дополнительную информацию и купить токарный станок, обращайтесь по телефону +7(4852) 66-40-25 или по электронной почте: [email protected]. Цена и сроки поставки зависят от исполнения, комплектации и типа оборудования.

Гарантия на новый станок составляет 12 месяцев. По отдельному соглашению возможно увеличение гарантийного срока на больший период.

Производим пусконаладочные работы и доставку оборудования до места назначения.

Статьи » Виды токарных станков

Большую часть станочного парка составляют металлообрабатывающие токарные станки. Между собой они отличаются назначением, компоновкой, степенью автоматизации. Предназначены токарные станки для обработки внешних и внутренних поверхностей деталей различной формы, сверления отверстий и их обработки.

Токарные станки с ЧПУ могут дополняться устройствами для фрезерования, шлифования. По устройству шпинделя станки делятся на оборудование с вертикальной и горизонтальной компоновкой. Главные параметры токарных станков — максимальные диаметр заготовки и расстояние между центрами.

Токарно-винторезные станки

Самая распространенная токарная группа станков предназначена для единичного и серийного выпуска продукции. На станках производятся все виды токарных работ. Нарезание всех видов резьбы выполняется специальными инструментами (метчиками, плашками, резцами).

Основными элементами токарно-винторезного станка являются: станина, передняя бабка с коробкой скоростей и вращающимся патроном, задняя бабка для закрепления обрабатывающего инструмента или поддерживания длинных заготовок, суппорт для зажима резцов, кинематика обеспечивающая перемещение.

Установка заготовок возможна в патроне, патроне и удерживающем центре задней бабки, на оправке, в двух центрах. При зажиме в патроне, максимальный рекомендованный вылет заготовки составляет два-три диаметра. При большей длине выступающей части применяют задний центр. Обработка длинных валов, для обеспечения соосности нескольких сопрягаемых поверхностей, производится между двумя центрами. Оправки служат для обработки заготовки с предварительно выполненными центровыми отверстиями.

Недостатки: основным недостатком является зависимость от квалификации токаря, сложно обеспечивать выполнение серийности деталей

Токарно-револьверные станки

Служат для серийного производства деталей из штучных заготовок или пруткового материала. На направляющих станины установлен суппорт, на который устанавливается револьверная головка, предназначенная для установки режущего инструмента В зависимости от технологической карты обработки конкретной детали, инструменты расположены в определенной последовательности.

Револьверные головки могут быть с вертикальной или горизонтальной осью вращения. Револьверные головки с вертикальной осью вращения, как правило, обладают более высокой жесткостью. Револьверные головки с горизонтальной осью могут обладать более высокой скоростью смены инструмента и большим количеством позиций.

Токарно-револьверные станки с ЧПУ могут иметь две револьверные головки, способны вести обработку по четырем координатам. В револьверных головках, расположенные на верхнем и нижнем суппортах, может быть установлено большее количество инструментов для изготовления деталей сложной формы.

Обработка заготовок, ведущаяся по замкнутому циклу, полностью автоматизирована. Система ЧПУ, обрабатывая данные датчиков, вносит коррективы в технологический процесс, тем самым повышая точность изготовления деталей.

На текущий момент практически полностью заменены токарными автоматами или токарными станками с ЧПУ

Токарные станки с ЧПУ

Современные высокопроизводительные станки, постепенно вытесняют универсальные токарные станки. Упрощенная кинематика, высокоточные перемещения, возможность многоинструментальной обработки. Закрытая зона резания предотвращает разброс стружки и разбрызгивание СОЖ. Возможность установки гидравлического патрона повышает производительность.

Опции противошпиндель, приводной инструмент, ось Y и прочее превращают станки в токарные обрабатывающие центры. Чаще всего выполнены в виде станков с наклонной станиной.

Токарно-карусельные станки

Такие станки обрабатывают детали весом в несколько тонн, имеющие большой диаметр при малой высоте. Горизонтально расположенный рабочий стол (планшайба) существенно облегчает загрузку и центрирование тяжелых заготовок.

На карусельных станках обработка цилиндрических и конических поверхностей (наружных и внутренних) проводится резцом. Установленная револьверная головка с инструментами позволяет высверливать и обрабатывать отверстия, нарезать резьбу.

Главным движением станка является вращение планшайбы. Два суппорта: вертикальный и боковой — осуществляют движения подачи инструментов. Основными характеристиками данных станков являются размеры обрабатываемых заготовок: диаметр и высота.

Токарно-карусельные станки изготавливаются промышленностью с одной или двумя стойками. На одностоечных обрабатывают детали до 2500 мм: выполняется обработка поверхностей, сверление, развертка и зенкование отверстий; прорезают канавки, обрабатывают торцы.

Установка системы ЧПУ позволяет вести обработку деталей, имеющих сложный, криволинейный профиль. Основные механизмы станков с ЧПУ имеют сходство со станками, имеющими ручное управление. Обычно с применением системы ЧПУ, цифровых приводов подач и многопозиционной резцедержки и защиты кабинетного типа станок переименовывается в вертикальный токарный станок

Лоботокарные станки

Для обработки заготовок, диаметр которых намного превышает их высоту (шкивы, железнодорожные колеса, маховики) используются лоботокарные станки. Поверхность обработки может быть как цилиндрической, так и конической. Есть возможность протачивать канавки, обрабатывать торцы.

Планшайба, диаметром до 4 метров, расположена вертикально, задняя бабка отсутствует. Станки для обработки особо крупных деталей состоят из двух частей, расположенных на разных основаниях: суппорт расположен обособленно. Планшайба у них имеет специальную выемку для закрепления заготовок с размерами, превышающими ее диаметр.

Токарно-затыловочные станки

Затылование — это специальный метод заточки задних поверхностей обрабатывающих инструментов: различного рода фрез, инструментов для сверления и нарезания резьбы. Такая операция проводится для сохранения формы инструмента при длительной эксплуатации.

По конструкции затыловочный станок похож на винторезный станок, но имеет свои особенности. Обрабатываемый инструмент вращается шпинделем. Режущий инструмент вместе с суппортом совершает линейные возвратно-поступательные движения в радиальном направлении, при этом проходит (затылует) обрабатываемый инструмент на один зуб.

Токарные автоматы и полуавтоматы

Современные токарные станки осуществляют обработку в автоматическом и полуавтоматическом режимах. В станках-полуавтоматах загрузка заготовок и снятие готовых изделий производится оператором.

Станки выпускаются с вертикально и горизонтально вращающимся шпинделем. Станки с вертикально расположенным шпинделем, благодаря отсутствию изгибающих сил на ось вращения шпинделя, обладают значительно большей точностью обработки.

Типы токарных станков [Полное руководство] с PDF

Токарный станок определяется как станок, который используется для различных операций обработки, таких как токарная обработка, торцевание, нарезание резьбы и т. д.

Токарный станок и типы

Токарный станок — это станок, который удерживает заготовку в патроне и инструмент на стойке инструмента. Токарный станок вращает заготовку вокруг оси для выполнения различных операций, таких как токарная обработка, торцевание, снятие фаски, нарезание резьбы, накатка, сверление и т. д. с помощью инструментов, которые применяются к заготовке для создания объекта с симметрией относительно этой оси.

Основной функцией токарного станка является снятие металла с заготовки для придания требуемых размеров и формы. В токарном станке инструмент удерживается, а заготовка вращается вокруг оси вращения для выполнения различных операций с разными инструментами.

Токарный станок в основном используется для изготовления цилиндрических поверхностей и плоских поверхностей под прямым углом к оси вращения. Он также может производить конусы, сильфоны и т. д. Наиболее подходящие токарные станки также можно использовать для изготовления большинства тел вращения, плоских поверхностей, резьбы и т. д.

Read also: 22 Different Types of Lathe Machine Operations

Parts of Lathe Machine

The following are the main parts of lathe machine :

Bed
headstock
Carriage
Feed mechanism
Задняя бабка
Винтовой или резьбонарезной механизм
Подающий стержень
Ходовой винт

1. Станина

Станина станка является основой станка, представляющей собой прочную конструкцию. Его следует оказывать строго под сильным давлением. В верхней части кровати V-образные направляющие с углом 90°.

Предусмотрены две направляющие, внутренние и внешние, которые тщательно обработаны, чтобы сделать их параллельными оси. Токарный станок должен воспринимать различные вибрации, вызываемые различными видами силы. Направляющие обеспечивают поверхности скольжения каретки и задней бабки.

Станина токарного станка должна сопротивляться напряжениям из-за двух важных сил:

Сила резания, направленная вниз на инструмент
Сила, стремящаяся отодвинуть инструмент от заготовки в горизонтальном направлении.

2. Передняя бабка

Автор Glenn McKechnie – собственная разработка, CC BY-SA 3.0,

h2: Корпус передней бабки с редуктором,
h3: Рычаг промежуточной передачи,
h4: Рычаг средней передачи,
h4: Рычаг высокой низкой передачи2, 9031 : Шпиндель Camlock,
H5: Шестерни тумблера – вперед/назад и включение/выключение,
H6: Быстросменный редуктор с 4 переключателями (3 рычага),
H7: Ходовой винт,
H8: Подающий винт,
H9: Переключатель прямого хода,
h20: Крышка переключения передач

Расположен с левой стороны станины станка. Он имеет полый шпиндель и различные типы механизмов для привода и изменения скорости шпинделя.

В этом случае скорость увеличивается при смещении ремня со шкивов большего диаметра на шкивы меньшего. Шпиндель изготовлен из никеля, хромистой и углеродистой стали. Передний конец отверстия шпинделя сужается для идеального удержания центров.

Изменение скорости основано на следующих условиях:

Тип разрезаемого материала
- Твердые и прочные материалы, такие как чугун – низкая скорость
- Мягкие материалы, такие как алюминий, латунь – высокая скорость.
Тип материала режущего инструмента
- Для высокоскоростных твердых инструментов используется карбид вольфрама.
- Для медленного резания используется инструмент средней твердости.
Тип отделки-чистовой рез-малая глубина-высокая скорость
- Черновой рез – большая глубина – низкая скорость.
Диаметр заготовки
- Для заготовки большого диаметра – низкая скорость
- Для заготовки меньшего диаметра – высокая скорость

Для нарезания резьбы, нарезания резьбы, развертывания – низкая скорость

3. Задняя бабка

Задняя бабка расположена с правой стороны станины. Задняя бабка поддерживает другой конец заготовки, когда она обрабатывается между двумя центрами.

By Glenn McKechnie – собственная разработка, CC BY-SA 3.0,

T1: Винт подачи A
T2: Редуктор (дополнительно)
T3: Корпус
T4: Регулируемое основание
T5: Шпиндель
2 T 60: Стопорный рычаг

Он надежно и надежно удерживает инструмент для выполнения таких операций, как сверление, развертывание, нарезание резьбы и растачивание. Он может перемещаться по направляющим и может зажиматься в любом положении на станине.

Задняя бабка состоит из мертвой точки, шпинделя, регулировочного винта, маховика и т. д. Шпиндель может перемещаться вперед и назад корпуса, называемого цилиндром, с помощью маховика. На внутренней поверхности ствола предусмотрен шпоночный паз для удержания мертвой точки.

Читайте также: Скорость резания, Подача, Глубина резания, Время обработки на токарном станке

4. Каретка

Каретка является одной из важнейших частей токарного инструмента и будет служить опорной, подвижной и контрольная часть режущего инструмента.

4.1 Седло

Имеет Н-образную форму. Седло надевается на станину и скользит по направляющим, неся поперечный салазок и стойку инструмента. Он может зафиксироваться в любом положении при движении.

4.2 Поперечные салазки

Это приспособление к седлу и к составной опоре. Поперечные салазки перемещаются поворотным маховиком. Поперечное перемещение достигается, когда гайка, установленная на подающем винте, входит в зацепление со стяжным винтом поперечного салазка.

При использовании приспособления для токарной обработки конуса стяжной винт открывается, чтобы отсоединить поперечный салазок от винта поперечной подачи, и поперечный салазок прикрепляется к направляющему блоку. Поперечные салазки могут перемещаться автоматически, когда шестерня соединена шпонкой с винтом поперечной подачи, который находится в зацеплении с зубчатым зацеплением.

4.3 Составная подставка

Представляет собой круглую основу, градуированную в градусах, и используется для получения угловых вырезов и конусов переменного сечения. Он состоит из маховика составного ползуна, винта подачи составного ползуна, гайки составного ползуна. Маховик с составными суппортами в основном используется при точении конусов для обеспечения подачи.

4.4 Стойка для инструмента

Стойка для инструмента размещается над составной опорой и надежно удерживает инструмент. Существуют различные типы инструментальных постов,

Одновинтовая резцедержатель
Четырехзаходная резцедержатель
Восьмиходовая резцедержатель

5. Механизм подачи

Количество инструментов относительно заготовки называется «Подачей».

Токарный инструмент имеет 3 типа подачи
Продольная подача: Здесь инструмент движется параллельно оси токарного станка. На него воздействуют посредством движения каретки.
Поперечная подача: Здесь инструмент перемещается под прямым углом к оси токарного станка.
Угловая подача: Путем регулировки составного суппорта и поворота его на требуемый угол к оси токарного станка.

Поперечная и продольная подачи управляются как вручную, так и механически, а угловая — только вручную.

6. Механизм нарезания резьбы или винта

Токарный станок важен для станка, который используется для нарезания резьбы требуемого типа на данной работе. Вращение винта используется для перемещения инструмента вдоль заготовки для получения резьбы. Механизм полугайки используется в токарном станке.

7. Подающий стержень

Представляет собой длинный вал со шпоночным пазом, который выходит из коробки подачи поперек и перед станиной. Мощность передается от шпинделя токарного станка к зубчатым колесам через подающий стержень.

Подающий стержень в основном используется для перемещения каретки или поперечного салазка при таких операциях, как токарная обработка, расточка, торцовка и все другие операции, связанные с нарезанием резьбы.

8. Ходовой винт

Длинный вал с резьбой, используемый только для нарезания резьбы. Ходовой винт находится в установленном положении во всех операциях с редуктором. Его также можно использовать для придания движения точению, растачиванию и т. д. на токарных станках, оснащенных подающим стержнем.

Читайте также: 14 различных типов режущих инструментов для токарных станков

Типы токарных станков

Ниже приведены семь различных типов токарных станков :

Скоростной токарный станок 30 Токарный станок

Двигатель

Токарный станок Toolroom
Токарный станок с револьверной головкой
Токарные станки специального назначения
Автоматический токарный станок
Токарный станок с ЧПУ

1.

Скоростной токарный станок

Эти типы токарных станков имеют простую конструкцию. Он имеет станину, переднюю бабку, заднюю бабку и резцедержатель, установленные на регулируемом ползунке. Нет ходового винта или каретки коробки подачи.

Изображение взято с сайта qhunt.com

Инструмент устанавливается на регулируемый салазок и вводится в работу исключительно с помощью ручного управления. Эта характеристика токарных станков имеет диапазон скоростей от 1200 до 3600 об/мин. Конструкция передней бабки очень проста и имеет только 2 или 3 скорости вращения шпинделя.

Скоростной токарный станок имеет меньшую глубину резания. Легкая сила и высокая скорость позволили использовать эту деталь для обработки дерева, вращения, центрирования и полировки. Название «скоростной токарный станок» было дано из-за очень высокой скорости шпинделя передней бабки.

2. Токарный станок с двигателем

Токарный станок с двигателем является наиболее широко используемым токарным станком. Эти машины приводятся в действие зубчатым механизмом или шкивным механизмом. Токарный станок получил свое название из-за того, что раньше токарные станки приводились в движение паровыми двигателями.

Изображение взято с alibaba.com

Токарный станок с двигателем имеет все детали, аналогичные деталям скоростного токарного станка. Например, станина, передняя бабка, задняя бабка и т. Д. Передняя бабка токарного станка имеет жесткую конструкцию и имеет дополнительный механизм для получения нескольких скоростей шпинделя.

В отличие от скоростного токарного станка моторный токарный станок может подавать режущий инструмент как в поперечном, так и в продольном направлении относительно оси станка с помощью каретки подачи и ходового винта. Эти типы токарных станков до сих пор используются в мастерских и во многих отраслях промышленности. Он имеет три типа: с ременным приводом, с моторным приводом, с редуктором.

2.1 Токарный станок с ременным приводом

Токарный станок, получающий мощность от вала воздушной линии, представляет собой токарный станок с ременным приводом и оснащен конусом скорости и одной или несколькими задними шестернями для получения широкого диапазона скоростей вращения шпинделя. .

2.2 Токарный станок с электроприводом

Токарный станок, который получает питание от отдельного двигателя, встроенного в станок, называется токарным станком с электроприводом.

2.3 Токарный станок с редуктором

Токарный станок с редуктором получает мощность от двигателя с постоянной скоростью, а изменение всех скоростей достигается за счет переключения различных шестерен, расположенных в передней бабке. У него нет конусного шкива.

3. Настольный токарный станок

Изображение с сайта indiamart.com

Эти типы токарных станков имеют небольшие размеры и используются для очень мелкой точной работы. Настольные токарные станки монтируются на верстаке. Он имеет все аналогичные части токарного станка двигателя и токарного станка скорости. Настольный токарный станок выполняет почти все операции моторного и скоростного станков, разница лишь в размерах.

4. Токарный станок Toolroom

Токарный станок Toolroom аналогичен токарному станку с двигателем, но имеет широкий диапазон скоростей. Диапазон скоростей шпинделя от очень низкой до довольно высокой скорости до 2500 об/мин.

Изображение взято с indiamart.com

Помимо прочего, он оснащен патроном, конусным токарным приспособлением, приспособлением для втягивания, люнетом и толкателем, насосом для охлаждающей жидкости и т. д. Токарный станок Toolroom дороже по сравнению с токарным станком с двигателем . Он в основном используется при шлифовании, работе с инструментом, калибрами штампов и при механической обработке, где требуется точность.

5. Токарно-револьверный станок и токарно-револьверный станок

Эти типы токарных станков используются в производственных работах. Эти токарные станки являются развитием токарного станка с двигателем. Эти станки снабжены шестигранными револьверными головками вместо задней бабки. Он также состоит из трех постов инструментов.

В этих типах токарных станков несколько инструментов могут быть установлены и введены в работу в надлежащей последовательности. Основное преимущество заключается в том, что различные операции и детали можно производить за очень короткое время. А также без смены инструмента количество и качество высокое.

Токарно-револьверный станок требует больше места, чем другие токарные станки. Токарно-револьверный станок используется только для крупных работ.

Читать статью полностью о токарных станках с револьверной головкой и револьверной головкой

6. Токарные станки специального назначения

Как следует из названия, эти типы токарных станков используются для специальных целей и для производственных работ. На этом токарном станке выполняются специальные операции, такие как сверление, шлифование, развертывание, растачивание и т. д.

Токарные станки специального назначения:

Колесная станка для токарной станции
Машина для токарной станции
T-Lathe
Дублирующая токарная машина

точение нити на железной дороге, автомобильных вагонах и колесах локомотивов.
2. Токарный станок с щелевой станиной
Токарный станок с щелевой станиной, в котором часть станины, примыкающая к передней бабке, является съемной, используется для обработки деталей очень большого диаметра.
3. Т-образный токарный станок
Т-образный токарный станок используется для обработки роторов реактивных двигателей. Ось станины токарного станка расположена под прямым углом к оси шпинделя передней бабки в форме буквы Т.
4. Токарно-множительный станок
шаблон на заготовку. Механические, пневматические и гидравлические устройства используются для координации движения инструмента для точного воспроизведения формы шаблона.
5. Ракетный токарный станок
Ракетный токарный станок с очень большим поворотом для размещения длинных компонентов ракет очень большого диаметра является самой современной и новейшей конструкцией токарного станка.
7. Автоматический токарный станок
В этих типах токарных станков вся работа выполняется автоматически. Это высокоскоростные сверхмощные, производственные токарные станки. В этих типах токарных станков после установки инструмента он автоматически выполняет все операции для завершения работы.
Здесь смена инструментов и подача происходит автоматически. Один оператор может одновременно управлять 5-6 токарными автоматами.
Токарный станок выполняет различные операции, такие как токарная обработка, торцовка, конусная токарная обработка, накатка, проточка канавок, отрезка, электрическая токарная обработка, нарезание резьбы, развертывание и т. д. Пусть это выполняется по очереди следующим образом.
8. Токарный станок с ЧПУ
Эти типы токарных станков работают с точным набором инструкций по проектированию. Токарный станок с числовым программным управлением (ЧПУ) — это станок, который вращает заготовку вокруг главного шпинделя, а режущий инструмент обрезает заготовку до нужной формы и размера.
Простой токарный станок с ЧПУ работает по двум осям с режущим инструментом в фиксированном положении на револьверной головке на 8-24 позиции. Токарный станок с ЧПУ обеспечивает постоянное качество продукции и не требует высокой квалификации оператора для работы на станке. С другой стороны, станки с ЧПУ дороже станков с ручным управлением.
Операции на токарных станках
Операции на токарных станках подразделяются на три основные категории.
Операции токарного станка, выполняемые либо путем удерживания заготовки между центрами, либо с помощью патрона:
Turning
Обычный или прямой поворот
Грубая поворота
Поворот плечо
Turning
Эксцентрический поворот
Facing
Facing
ОТКАЗАЯ
ОТКАЗА
. Проточка
Прядение
Намотка пружин
Формовка
Операции на токарном станке, выполняемые с удерживанием заготовки патроном, планшайбой или уголком:
Бурение
Разрушение
Бурное
Страж
Стуко Шлифование
Фрезерование
Прочитайте статью полностью здесь: 22 Различные виды операций на токарных станках
Принадлежности для токарных станков
Принадлежности для токарных станков используются либо для удержания и поддержки заготовки, либо для удержания инструмента. Важными аксессуарами для токарного станка являются
Центры
патроны
Collets
Угловые пластины
Лицевые пластины
MANDRELS
ПЛАВИТЫ И КАРЕРЫ
ЧИТАЛИ: 7 Типов.
Приспособления для токарных станков являются дополнительными видами оборудования, используемого для некоторых специальных и специфических целей. Важными насадками для токарного станка являются
Упоры
Опоры
Конические токарные приспособления
Фрезерные приспособления
Шлифовальные приспособления
Зубчатые приспособления
Расточные приспособления 2
7 спасибо за чтение. Если у вас есть какие-либо вопросы по поводу «Токарный станок или виды токарного станка » сообщите нам в комментариях. Если вам понравился этот пост, пожалуйста, поделитесь им с друзьями.
Загрузите PDF-файл этой статьи, нажав ниже.
Подпишитесь на нашу рассылку, чтобы получать уведомления о последних сообщениях.
Введите адрес электронной почты
Типы токарных станков — Учебные пособия по инженерии
Доступны токарные станки самых разных типов и размеров. Их сложно классифицировать по категориям. Существует довольно большое разнообразие их конструкции, конструкции и использования. Однако, в зависимости от их конструкции и дизайна, мы можем классифицировать токарные станки следующим образом:
1. Настольный токарный станок:
Это очень маленький токарный станок, который устанавливается на отдельно подготовленный стол или шкаф. Он используется для мелких и точных работ, так как он очень точен. Обычно он снабжен всеми насадками, которые несет большой токарный станок, и способен выполнять почти все операции, которые может выполнять более крупный токарный станок.
2. Скоростные токарные станки:
Эти токарные станки могут быть настольного типа или могут иметь опорные ножки, отлитые и прикрепленные к станине. Эти токарные станки имеют большинство насадок, которые есть на других типах токарных станков, но не имеют возможности для механической подачи. У них нет коробки передач, каретки и ходового винта. В результате инструмент подается и приводится в действие вручную. Обычно инструмент либо устанавливается на инструментальной стойке, либо поддерживается на Т-образной опоре. Такие токарные станки обычно используются для токарной обработки дерева, полировки, центровки и прядения металла и т. д. Таким образом, они могут рассматриваться как имеющие чисто теоретическое значение, поскольку речь идет о современных механических мастерских. Они названы так из-за очень высокой скорости вращения шпинделя.
3. Токарный станок с двигателем:
Вероятно, это наиболее широко используемый тип токарного станка. Название «Моторный токарный станок» в современной практике немного сбивает с толку, поскольку все эти токарные станки теперь имеют индивидуальный привод двигателя. Однако большое историческое значение имеет тот факт, что в самом начале своего развития он приводился в движение паровой машиной. Отсюда и пошло название, которое популярно и по сей день.
Хотя по большинству характеристик он практически напоминает скоростной токарный станок, его конструкция относительно прочнее. Его передняя бабка больше по размеру и более надежна, включая подходящий механизм для обеспечения нескольких скоростей шпинделя токарного станка. Шпиндель передней бабки может получать мощность от вала токарного станка или отдельного двигателя через ремни. В этом случае он будет иметь конический шкив с задними шестернями в передней бабке, чтобы обеспечить разные скорости шпинделя. Он имеет комбинацию шестерен, вместо комбинации конического шкива и задней шестерни, токарный станок известен как токарный станок с зубчатой головкой, а передняя бабка — как вся зубчатая бабка.
4. Инструментальный токарный станок:
Это не что иное, как тот же моторный токарный станок, но оснащенный некоторыми дополнительными насадками, чтобы сделать его пригодным для относительно более точного угла скоростей и подач. Обычные приспособления, предусмотренные на токарном станке в инструментальном цехе, — это коническое токарное приспособление, упор толкателя, цанговые патроны, патроны и т. Д. Этот токарный станок имеет сравнительно меньшую длину станины, чем обычный токарный станок с двигателем. Наиболее часто используемые длины составляют от 135 до 180 см.
5. Токарно-револьверный станок:
Эти станки составляют очень важную и полезную группу и широко используются в массовом производстве. Эти машины на самом деле полуавтоматического типа, и на них можно выполнять очень широкий спектр операций. При эксплуатации этих машин на них можно выполнять очень широкий спектр операций. При работе с этими машинами от оператора требуется очень мало навыков. Какой бы навык ни требовался от оператора, он заключается только в установке инструментов в револьверной головке или головке шпиля, и после того, как эта установка была успешно выполнена, дальнейшая работа этих машин становится более или менее автоматической. Они несут специальные механизмы для индексации головок инструментов.
6. Автоматический токарный станок:
Эти токарные станки значительно улучшают качество и количество продукции. Они сконструированы таким образом, что все рабочие и рабочие движения в рамках всего производственного процесса выполняются автоматически. Участие оператора во время операции не требуется. Другая разновидность токарных станков этого типа включает токарные полуавтоматы, в которых монтаж и снятие заготовок выполняется оператором, а все операции выполняются станком автоматически. Доступны токарные автоматы с одним или несколькими шпинделями. Они относятся к категории тяжелых, высокоскоростных токарных станков, в основном используемых в массовом производстве.
7. Токарные станки специального назначения:
Большое количество токарных станков предназначено для выполнения определенного вида работ и выполнения только определенных определенных операций. Они оказываются более эффективными и эффективными по сравнению с обычным токарным станком, когда речь идет о данном классе работ. Краткое описание этих машин будет дано в следующей таблице.

Наименование машины Специальное описание Применение
Прецизионный токарный станок Точность размеров 0,002 мм. Прецизионная токарная обработка ранее обработанной заготовки. Во многих случаях заменяет шлифовальный станок высокого класса из-за его высокой точности размеров.
Токарно-карусельный станок При этом каретка приводится в движение отдельным двигателем, независимым от главного шпинделя. Не имеет задней бабки Используется для обработки торцов объемных цилиндрических деталей.
Фронтальный токарный станок При этом предусмотрены две каретки, по одной на каждом конце. Также предусмотрены две инструментальные головки. Это позволяет обрабатывать два задания одновременно Его специальное использование — обработка коротких деталей
Вертикальный токарный станок Несет вертикальную колонну, на которой установлены поперечные и вертикальные направляющие. Тяжелое основание в нижней части несет лицевую панель для удержания рабочих мест. Используется для токарной обработки и растачивания очень больших и тяжелых вращающихся деталей, которые не могут поддерживаться другими типами токарных станков. Эти станки специально используются для таких работ, как тяжелые маховики, большие заготовки зубчатых колес и т. д.
Токарный станок для коленвала Он несет все приспособления, такие как точение конуса и нарезание резьбы и т. д. Кроме того, ряд упоров (поддержек) для валов. Используется для токарной обработки очень длинных деталей, таких как валы турбин и двигателей, а также коленчатые валы.
Производственный токарный станок Отличается станиной, наклоненной назад для обеспечения эффективного удаления стружки. Специальная конструкция делает его пригодным для массового производства цилиндрических деталей. Его использование увеличивает скорость производства таких предметов. Для ремонтных работ не очень подходит.
Копировальный станок Имеет специальную насадку-трассировщик, соединенную с кареткой, которая перемещается по шаблону и направляет каретку. Используется для массового производства идентичных деталей, когда в качестве шаблона работает либо предварительно обработанная деталь, либо для этой цели готовится и используется отдельный шаблон.
Токарно-винторезный станок (автоматический) Приводится в действие посредством кулачков и кулачковых пластин. Используется для серийного производства резьбовых деталей. Особенно подходит для прецизионной работы с винтами.
Таблица: Применение токарных станков специального назначения
Классификация токарных станков не может быть ограничена только общими схемами, данными выше. Их можно дополнительно классифицировать по типу привода, размерам и т. д. По высоте центров (над станиной) токарные станки можно разделить на:
– Малые токарные станки: с высотой центров до 150 мм.
– Токарные станки среднего размера: с высотой центров от 150 до 300 мм.
– Токарные станки большой мощности: с высотой центров более 300 мм.
По типу привода токарные станки можно разделить на:
Имеющие ступенчато-конусный шкив привода и задние шестерни для обеспечения различных скоростей работы. Этот тип привода требует использования промежуточного вала, на котором установлен конический шкив, аналогичный тому, который предусмотрен на шпинделе токарного станка. Этот промежуточный вал, помимо ступенчатого шкива, несет также два шкива сцепления, которые через ремни соединены с главным валом. Один из этих шкивов несет открытый ремень, а другой — поперечный ремень. При таком расположении ремней шпиндель станка может вращаться в противоположных направлениях в соответствии с требованиями, используя любой из этих ремней одновременно. При соответствующем сочетании и подборе различных ступеней на конических шкивах и включении или выключении задних шестерен можно получить довольно широкий диапазон скоростей шпинделя токарного станка.
Токарные станки с обычным приводом от ступенчато-конического шкива и задними передачами, но с индивидуальным приводом двигателя, что исключает использование главного вала. В таких машинах промежуточный вал расположен внутри машины и несет ступенчатый конический шкив. На конце этого вала предусмотрен еще один шкив, который обычно соединяется клиновидными ремнями со шкивом двигателя. В этом типе привод передается от двигателя к промежуточному валу, а затем к шпинделю станка. Здесь снова может быть получен тот же диапазон скоростей с подходящей комбинацией, как описано выше.
Токарные станки с одним шкивом постоянной скорости или зубчатым приводом. При этом один шкив приводится в движение с помощью клиновидных ремней от двигателя, а затем внутренний механизм передней бабки, который спроектирован так, чтобы иметь внутри шестерни с различными скоростями, обеспечивает широкий диапазон скоростей шпинделя. Быстросменные шестерни обеспечивают подачу мощности на каретку. Хотя эти машины можно заставить получать мощность от главного вала через промежуточный вал, но индивидуальный привод двигателя является преобладающей практикой в наше время.
Ссылка:
Взято из «Курса технологии мастерских, том II) Б. С. Рагхуванши
Последнее обновление: суббота, 6 декабря 2014 г.
Различные типы токарных станков и их классификация насколько эффективным стал токарный станок в своей работе, на протяжении многих лет были доступны разные типы. Однако классифицировать их по категориям — непростая задача, поэтому и был опубликован этот пост.
Прочтите: Знакомство с токарным станком
Токарные станки различных типов и размеров специально спроектированы для выполнения конкретной работы, и в этой статье будут описаны материалы.
В соответствии со строительством и дизайном, точки классифицируются следующим образом. токарный станок
0,6 Токарный автомат
0,7 Токарные станки специального назначения
1 Подпишитесь на нашу рассылку
2 Классификация токарных станков
3 Пожалуйста, поделитесь!
Настольный токарный станок
Это очень маленький станок, в основном используемый производителями наручных часов. Устанавливается на шкаф или скамейку, используется для мелких и точных работ, требующих высокой точности. Он содержит все детали, которые несет больший токарный станок, и будет выполнять почти ту же операцию с большими.
Скоростные токарные станки
Эти типы токарных станков используются для токарной обработки дерева, полировки, центрирования и прядения металла. Они доступны с опорными ножками, крепятся к кровати или крепятся к скамье. Он содержит все функции, которые есть у других токарных станков, но не имеет возможности подачи питания. Он также не имеет коробки передач, каретки и ходового винта. Благодаря этому инструмент подается и приводится в действие вручную.
Как видно из названия, скоростные токарные станки получили свое название из-за очень высокой скорости вращения шпинделя.
Токарный станок с двигателем
Токарный станок с двигателем является одним из наиболее часто используемых станков. Название довольно сбивает с толку, ведь токарные станки доступны с моторным приводом. Что ж, токарный станок с двигателем имеет большое историческое значение, потому что в самые первые дни он приводился в движение паровым двигателем. Из-за этого сегодня он широко известен как токарно-винторезный станок.
Практически эти типы токарных станков выглядят как скоростной токарный станок, так как он имеет все его функции. Но конструкция двигателя токарного станка больше по размеру и надежнее, а также большой механизм для обеспечения многократных скоростей шпинделя токарного станка.
Шпиндель передней бабки получает мощность от вала токарного станка через ремень, в результате чего он имеет конический шкив с задними шестернями. Это помогает обеспечить желаемую скорость шпинделя передней бабки, поэтому станок также называют токарным станком с редуктором.
Токарный станок для инструментальной мастерской
Токарный станок этого типа аналогичен токарному станку с двигателем, но имеет некоторые дополнительные функции. Одна из этих особенностей заключается в том, чтобы сделать его пригодным для относительно более точного угла скоростей и подач. Тем не менее, идеальными характеристиками токарного станка для инструментального цеха являются токарная обработка конуса, упор толкателя, цанговые патроны, патроны и т. д. Для сравнения, этот токарный станок имеет меньшую длину станины, чем моторный токарный станок, поскольку наиболее используемая длина составляет от 135 до 180 см.
Токарно-револьверный станок
Эти типы токарных станков широко используются в массовом производстве, что очень важно из-за их особенностей. На самом деле они полуавтоматического типа, и с ними можно выполнять различные операции. Для работы на машине не требуется особых навыков, требуются только навыки в настройке инструментов в револьверной головке или головке шпиля. После успешного выполнения этой настройки операции выполняются автоматически.
см. мою рекомендацию
Токарный автомат
Токарный автомат известен своим улучшением качества и количества продукции. Эта машина настолько совершенна, что весь производственный процесс осуществляется автоматически. Это означает, что во время операции участие оператора не требуется. И так же, как и на токарных полуавтоматах, работа оператора сводится к монтажу и снятию заготовки со шпинделя. Что ж, автоматические типы токарных станков доступны с одним или несколькими шпинделями. Они классифицируются как сверхмощные, высокоскоростные токарные станки, в основном используемые для массового производства.
Другие специальные типы токарных станков включают в себя;
Токарные станки специального назначения
Некоторые токарные станки специально разработаны для конкретного проекта или для выполнения определенного вида работ. Они более эффективны и эффективны в том, что они делают. Эти машины классифицируются следующим образом;
Прецизионный токарный станок – точность размеров этих станков составляет всего 0,002 мм. Он, ранее применявшийся для черновой обработки заготовки, во многих случаях заменяет высококлассный шлифовальный станок благодаря высокой точности размеров.
Торцовочный токарный станок – в торцевом токарном станке каретка приводится в движение отдельным двигателем, а главный шпиндель является независимым. Задняя бабка на этом станке не указана. Он используется для обработки торцов объемных цилиндрических изделий.
Фронтальный токарный станок – эти станки содержат две каретки, по одной на каждом конце. Также предусмотрены две инструментальные головки, что позволяет обрабатывать две работы одновременно. Он подходит для обработки небольших работ.
Вертикальный токарный станок – этот специальный токарный станок несет вертикальную колонну, к которой крепятся поперечные и вертикальные салазки. рабочие места удерживаются тяжелым основанием, расположенным внизу, которое несет лицевую панель. Он используется для растачивания и токарной обработки очень больших и тяжелых вращающихся деталей, таких как маховик и большие заготовки зубчатых колес. есть опоры для валов. Он используется для токарной обработки очень длинных деталей, таких как коленчатый вал, вал турбины и двигателя.
Производственный токарный станок – в этом типе токарного станка станина выполнена с наклоном назад. Эта функция обеспечивает максимальное удаление стружки, что ускоряет выполнение тяжелых работ. Он специально разработан для массового производства цилиндрических деталей и увеличивает скорость производства. Но он не очень подходит для ремонтных работ.
Токарный станок-дубликат – станок-дубликат оснащен направляющей, соединенной с кареткой, которая перемещается по шаблону и направляет каретку. Он используется для массового производства идентичных деталей, где в качестве образца используется ранее изготовленная деталь.
Токарно-винторезный станок – этот тип токарного станка автоматический для нарезки резьбы, управляемый посредством кулачков и кулачковых пластин. Используется для серийного производства резьбовых деталей. В основном применяется для точных винтовых работ.
см. мою рекомендацию
Классификация токарных станков
Классификация токарных станков не может быть представлена из приведенных исчерпывающих описаний. Но разные типы токарных станков можно классифицировать по типу привода, размерам, зазору между центром и станиной (высоте) и т. д.
Классификация по высоте центров может быть дана ниже;
Токарный станок малый: высота центра до 150 мм.
Токарные станки средние: высота центра от 150 до 300 мм.
Токарные станки большой мощности: высота центров более 300 мм.
В зависимости от типа привода токарные станки классифицируются как:
Токарные станки со ступенчатым приводом с конусным шкивом и задними шестернями для различных скоростей воздействия на станок – В подобных станках используется промежуточный вал, на котором установлен аналогичный конусный шкив к тому, что на шпинделе токарного станка. Шкив несет два шкива сцепления, соединенных с главным валом через ремни. Один из шкивов несет открытый ремень, а другой — закрытый. Благодаря такому расположению ремней шпиндель станка может вращаться в противоположных направлениях.
Токарный станок со ступенчато-конусным шкивным приводом и задними шестернями, но с индивидуальным моторным приводом – при этом происходит исключение главного вала. В подобных машинах промежуточный вал расположен внутри машины и содержит ступенчатый конический шкив. При использовании клиновых ремней на конце вала к шкиву двигателя крепится еще один шкив.
Привод передается от двигателя к промежуточному валу, а затем к шпинделю станка. в то время как диапазон скоростей может быть получен так же, как первая классификация.
Токарные станки с одним шкивом постоянной скорости или приводом с редуктором – в этом типе клиновые ремни используются для привода одного шкива от двигателя к внутреннему блоку механизмов в передней бабке. Он спроектирован так, чтобы иметь внутри шестерни с различной скоростью и обеспечивает широкий диапазон скоростей вращения шпинделя. эти типы токарных станков обеспечивают силовую подачу на каретку.
Надеюсь, вам был интересен этот пост, и вы приобрели знания.
