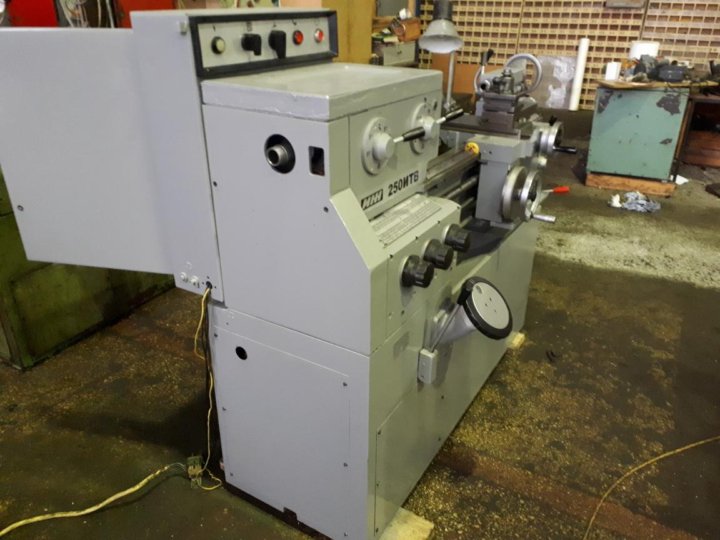

Токарный станок ИЖ-250 по металлу

Ижевским машиностроительным заводом было выпущено множество агрегатов, инструментов и оборудования за всю свою историю деятельности. Токарный станок ИЖ 250 стал одним из самых популярных агрегатов, спрос на который сохраняется и сейчас. Было выпущено несколько модификаций этого оборудования, которые часто используют и на больших, и на маленьких предприятиях.

С помощью ИЖ 250 можно выполнять множество видов токарных задач в цанге, центрах или патроне. Токарный станок по металлу ИЖ может изготовить метрические, дюймовые и модульные резьбы.

Назначение ИЖ 250

Токарный станок по металлу ИЖ 250 обеспечивает высококачественное исполнение заключительных операций. Чтобы произвести точение, не требующее большой точности, и, оказывающее солидные нагрузки на станок, стоит выбрать другую модификацию оборудования – 250 ИТП. Для удовлетворения спроса Ижмаш выпустил несколько модернизированных вариантов ИЖ 250:

• ИЖ 250 ИТВМ.03 имеет большее расстояние между центрами, позволяющее легко обрабатывать детали нестандартной формы.
• ИЖ 250 ИТВМФ1 – агрегат, имеющий цифровой индикатор, что повышает удобство, точность и эффективность работы.
• ИЖ 250 ИТПМ используется для токарных операций невысокой точности.

Преимущества 250 ИТВМФ1

Наиболее востребован в современных условиях 250 ИТВМФ1 благодаря дополнительному цифровому индикатору. Она гарантирует высокую продуктивность без потери качества. Индикатор позволяет ускорить измерение геометрии обрабатываемой детали и выполнить примерный проход.

Точность размеров составляет от 0,1 до 100 мкм. А также оператору не нужно помнить количество оборотов лимба, самостоятельно, и порой вручную, определять характеристики и параметр. Станок автоматически компенсирует небольшие проблемы взаимодействия собственных деталей, износ режущих частей.

Чтобы считать поперечные передвижения с высокой точностью – до 0,005 мм/об – станок оснащён механизмом-верньером. Ходовой винт соединяется напрямую с гитарой без участия коробки передач.

Модификации ИТВ соответствуют по ГОСТ 8-82 классу точности В, станки ИТП – П.

Строение ИЖ 250ИТВМФ1

Устройство

Паспорт модели 250ИТВМ содержит информацию о главных действующих модулях установки – приводе, обеспечивающем вращательный момент резца, вторым элементом является электрическая схема. Последняя используется преимущественно для осуществления ремонтных работ либо в качестве основного средства качественной установки дополнительных модулей.

Электрическая схема станка

Привод функционирует благодаря 12-скоростному редуктору, который позволяет работать на необходимой скорости с возможностью предварительной настройки для последующего запуска. Важное назначение имеют клиновые ремни, которые в этом агрегате допускается менять без громоздкой разборки основных элементов.

Механизм плавного переключения скоростей работает по следующей схеме:

1. С поворотом маховика происходит смещение двух селекторных дисков.
2. Внутри дисков моментально меняется комбинация отверстий, получившееся смещение полностью соответствует предполагаемой передаче, которую хочет включить рабочий.
3. Отверстия соответствуют фиксирующим рычагам, обеспечивающим переключение необходимой скорости.
4. Рукоять оттягивается, что сопровождается небольшим притормаживанием шестеренок, после чего происходит изменение передачи.

Специфика конструкции станка

Наибольший диаметр детали, которую может обработать агрегат над станиной – 240 мм. Заготовка, обрабатываемая над суппортом, может иметь диаметр до 168 мм. Самая большая длина заготовки составляет 0,5 м.

Частота прямого вращения шпинделя имеет широкий диапазон – от 63 до 3150 об/мин. Обратное вращение шпинделя может производиться с такой же скоростью. Шаг метрической резьбы составляет от 0,2 до 24 мм.

А также станок токарно-винторезный работает с такими нюансами:

• Автоматическое смазывание ходового винта при нарезании резьбы.
• Большой диапазон регулировки скорости оборотов шпинделя и подачи.
• Фартук станка оборудован остановом, способным защитить от перегрузок и, благодаря которому точение может производиться по жёсткому упору.
• Отсутствие зазоров при креплении резца, которое повышает жёсткость и точность её положения в процессе работы.
• Наличие преселективного управления, которое позволяет выбрать скорость работы шпинделя, подготовить станок к следующей операции.
• Удобное строение шпиндельного узла, позволяющее достаточно быстро и легко менять приводные ремни, без разбора самого узла.
• Универсальная коробка передач позволяет нарезать любые виды резьбы, не меняя при этом шестерни на гитаре.
• Станина изготовлена из чугуна с добавками хрома и никеля, направляющие очень гладкие и закалены токами высокой частоты.
• Мнемонический принцип подачи выполняется рычагом, перемещение которого совпадает с направлением движения резца.

Работа станка ИЖ 250

Насколько используется модель сегодня

Несмотря на достаточно «древний» год запуска в массовое производство, ИЖ 250ИТВМ паспорт еще давнего СССР образца, но его производительность приравнивается к современным модификациям аналогичного оборудования. Сегодня он поставляется в частные мастерские, школьные учебные классы и заведения среднего строительного образования без серьезных отличий от первоначальной модели.

Сравнивая устройство станка с альтернативными многофункциональными установками по многим показателям старенький ИЖ 250 проигрывает, но даже такая конкуренция не может полностью подавить спрос на эти модели. Паспорт 250ИТВМ не имеет превосходящих характеристик, однако точность работы на этом устройстве способна поразить даже опытного современного мастера обработки деталей.

Модель отстает от конкурентов по эргономичности, количеству изготавливаемых деталей, отсутствием компьютерного контроля и другим показателям. Но каждый обзор устройств, способных выполнить нарезку резьбы не обходиться без этого базового представителя класса.

Читать также: Варисторы виды и маркировка

Особенности управления

Привод оборудования имеет электродвигатель, мощность которого 3 кВт, редуктор с 12 режимами скоростей, система клиновых и поликлиновых ремней. Для изменения режима работы токарь поворачивает маховик, при этом создаётся сочетание отверстий, в которые входят пальцы рычагов, чтобы зацепить блоки шестерёнок. Шестерни приостанавливают своё движение благодаря оттягиванию рычага, что и позволяет сменить скорость работы станка.

Токарно-винторезный станок ИЖ 250 оборудован закрытым фартуком, обеспечивающим поперечные и продольные подачи суппорта вручную и механически, нарезание резьбы с использованием ходового винта. Устройство блокировки не позволяет включать ходовой валик с ходовым винтом вместе.

Для агрегата требуется три фазы, напряжение 380 В с частотой тока 50 Гц и 36 В для местного освещения. Подключение к электрической сети выполняется с помощью пакетного выключателя.

В некоторых вариантах выполнения ИЖ 250 смена скорости вращения шпинделя происходит благодаря смене частоты вращения приводного вала двигателя без участия редуктора. Для таких моделей используются электродвигатели мощностью 5,5 кВт.

Электродвигатели мощностью 5,5 кВт. для токарного станка

Как правильно приобрести?

Оформить покупку бюджетного станка ИЖ 250 в первоначальном варианте конструкции практически невозможно на первичном рынке. Дело в том, что за многие годы модернизации оборудования конструкторы внесли большое количество мелких и больших изменений в компоновке модели.

Если потенциальному покупателю нужно приобрести оборудование по сравнительно доступной цене, находящееся в нормальном состоянии, рекомендуется купить его на специализированных досках объявлений. Одной из таких площадок является Авито — здесь практически всегда можно найти привлекательные предложения от частных продавцов или производственных предприятий.

При оформлении покупки мы рекомендуем обратить ваше внимание на следующие особенности:

• силовой агрегат должен выдавать максимальные паспортные обороты. Для проверки этого показателя следует подключить станок к трехфазной электросети и провести пробный запуск на всех скоростях. Признаком проблемной работы электрического двигателя является отсутствие возможности достичь максимальных оборотов, а также заметный перегрев корпуса мотора при работе на минимальной нагрузке;
• обязательно проверьте правильность остановки б/у агрегата. Очень часто в конструкции ломается механизм, расположенный в фартуке. Признаком его выхода из строя является недостаточно жесткий упор при остановке работы силового агрегата;
• перед оформлением покупки следует обратить внимание и на приводные ремни. На их поверхности не должны находиться абразивные продукты, выделяемые в результате износа. Если вы обнаружили стружку, это первый признак того, что ремни придется обязательно заменить на новые. Вторым признаком можно считать повышенную шумность, определяемую по нехарактерному свисту;
• проверьте правильность работы коробки подач. Внутренняя начинка также не должна иметь никаких следов абразива.

Мы не рекомендуем оформлять покупку оборудования по предоплате или наложенному платежу, если продавец не согласился на возврат при обнаружении неисправностей, не указанных в объявлении.

Лучший способ проверки — отправиться к продавцу вместе с опытным токарем и попытаться проверить все режимы работы. Только квалифицированный специалист сможет обнаружить наличие проблем в конструкции механизмов и сбросить цену, либо отказаться от покупки в целом.

Проблемы в эксплуатации и правила безопасности

Проблемы при эксплуатации токарного станка могут возникнуть в случае недостаточного ухода за оборудованием или неправильной работы с ним.

Факторами, которые влияют на качество точения, являются:

• некорректное затачивание режущих деталей станка;
• неправильный подбор режима эксплуатации;
• несоответствие осей центров в процессе работы в центрах в связи с отклонением задней бабки при поперечном перемещении;
• непрочная фиксация резца;
• плохое крепление шпинделя.

Токарным операциям с металлическими заготовками могут сопутствовать опасные явления и факторы:

• электричество;
• стружка и кусочки металла;
• нагревание обрабатываемых заготовок и оборудования;
• движущиеся детали и механизмы;
• недостаточное освещение рабочей зоны;
• возникновение отблесков.

Чтобы обеспечить безопасность на станке есть защитные кожухи и ограждения рабочей зоны, гитары, вращающихся частей. В момент выполнения токарных операций запрещено снимать защитные ограждения. Важно соблюдать чистоту рабочего места и оборудования. А также обязательно одевать спецодежду – костюм, закрывающий тело от возможного попадания металла, и защитные очки.

Перед началом работы обязательно нужно проверить чистоту рабочей зоны, надеть спецодежду и защитные аксессуары, проконтролировать наличие защитных устройств станка, смазку деталей и исправность оборудования. В том числе настроить освещение.

Универсальный токарно-винторезный станок 250ИТВМ.Ф2 с ОСУ по цене производителя с доставкой – «TopStanok»

Общие характеристики

Характеристика	111334
Вес, кг	1200
Габариты, мм	1850х850х1560
Максимальная длина обработки, мм	в центрах — 400 мм, в патроне — 125 мм
Максимальный диаметр детали над станиной, мм	250
Максимальный диаметр детали над суппортом, мм	125
Максимальный диаметр устанавливаемого изделия, мм	320
основные
Диаметр сквозного отверстия в шпинделе, мм	25
Скорость подачи, мм/мин	продольной — 3-2000, поперечной — 1,5-1000
Точность позиционирования, мкм	допускаемое продольное — 20, поперечное — 16
Частота вращения шпинделя, об/мин	50-3600
Технические характеристики станков Калашников
Конец шпинделя фланцевого по ГОСТ12593-93	1-5К
Круглость, мкм	2,5
Наибольшее перемещение верхних салазок суппорта, мм	120
Наибольшее перемещение пиноли, мм	90
Наибольшее поперечное перемещение суппорта,мм	150
Накопленная погрешность шага резьбы на длине 300 мм, мкм	20
Поперечное перемещение суппорта за 1 оборот лимба,мм	3
Поперечное смещение пиноли,мм	10
Постоянство диаметра в продольном сечении на длине 100 мм,мкм	6
Продольное перемещение за один оборот лимба,мм	20
Прямолинейность торцевой поверхности на длине 100 мм, мкм	4
Радиальное, осевое биение шпинделя передней бабки, мкм	3
Размер внутреннего конуса пиноли задней бабки по ГОСТ25557-82	Морзе 3
Размер внутреннего конуса шпинделя по ГОСТ25557-82	Морзе 4
Цена деления лимба поперечного перемещения,мм	0,05
Цена деления лимба продольного перемещения,мм	0,1
Центр в пиноли задней бабки по ГОСТ13214-79	Морзе 3
Шероховатость обработки стали	Ra 0,63
Инструментальная система
Максимальное поперечное сечение резца, мм	в быстросменном резцедержателе — 20х20, в 4-х позиционном резцедержателе — 16х16
Шпиндель
Максимальный диаметр прутка, мм	24
Подача
Поперечное перемещение каретки, мм	150
Продольное перемещение каретки, мм	460
Ход пиноли задней бабки, мм	90
Шаг нарезаемой резьбы (дюймовая), нитка / дюйм	0,2-40
Шаг нарезаемой резьбы (модульная), Модуль	0,2-40
Шаг нарезаемой резьбы : метрич. , дюйм, мод, DP, мм	0,2-40
Рабочий диапазон
Расстояние между центрами, мм	450
Технические характеристики Токарные станки
Ускоренное перемещение поперечного суппорта, м/мин	4
Ускоренное перемещение продольного суппорта, м/мин	8
