Сварной двутавр: Балка сварная двутавровая: характеристики, виды и ассортимент

Сварной двутавр в Челябинске

Запрос на расчет стоимости:
отправить на почту
или по тел. +7 (351) 253-28-21

В мире современной индустрии сварным двутавром называют разработанную в специальных условиях конструкцию профиля. В основном, данный элемент выпускается из черного металла с характерным н-образным сечением. Представленная разновидность сварного профиля на порядок прочнее квадратного с аналогичным сечением.

Свое широчайшее применение данные конструкции находят практически во всех современных  видах строительных работ. Они считаются незаменимыми атрибутами для надежных перекрытий зданий. К тому же ни один мостовой объект не обойдется без внедрения системы сварного двутавра.

Известны случаи, когда двутавровые балки применяют в армирования стволов шахт. Они являются главными элементами автопрома, вагоностроения,  используются при возведении разнообразных зданий с основой из металлокаркаса.

Ограничивающие лимиты по нагрузкам (стандарт ASTM):

  • A572 –  42ksi – 60ksi

  • A36 – до 36ksi

  • A992 –50ksi – 65ksi

Нельзя не отметить длину готового изделия, которая считается одним из важнейших параметров. Это важный показатель, позволяющий определять коэффициент возможной деформации сварной балки. Оптимальной длиной  считается 4–12 м.

При производстве сварных двутавров используется ряд недорогих, но очень прочных низколегированных углеродистых сталей. Непосредственно сами балки получают методом приваривания полок к основанию. Довольно часто в производство внедряют процедуру специальной горячей прокатки материала. Однако использование последнего метода обладает одним минусом, серьезно влияющим на весь дальнейший результат. Так, полученные в ходе работ балки, характеризуются значительно меньшим запасом прочности.

Основные преимущества изделий
  • Активное применение во всех типах конструкций, несущая способность, жесткость которых превышает возможности самого профиля.

  • Усовершенствование процедуры подбора нужных элементов, способствующая существенному снижению общего веса конструкции сооружения.

  • Возможность применения одновременно нескольких марок стали в одной балке. Особенно востребовано при производстве напряженных участков, которые нуждаются в высокопрочных сплавах. Конструкции с меньшими показателями напряженности изготавливаются из малоуглеродистых типов стали. Последнее способствует максимальному снижению себестоимости готовых изделий.

  • Очевидная экономия производственного процесса. Безотходность процедуры позволяет получать до 15% экономии.

Перечень выдвигаемых требований по производству

Одним из главных требований, предоставляемым ко всем видам металлических балок, является наличие полного соответствия размеров, других параметров данным сопутствующих чертежей. В ходе произведения контрольной проверки специалистами обязательно учитываются следующие параметры: высота изделия, радиус внутреннего закругления, характеристики поперечного сечения, толщина, ширина полки, радиусы закругления полки. Допустимым отклонением от нормы считается отклонение, не превышающее 6 –12% (для внутренних граней).

Современные металлоконструкции –  надежный, достаточно выгодный способ сооружения объектов самого различного функционального предназначения.

Здания, выполненные на базе металлических каркасов, могут быть воплощением как типового, так и дизайнерского проекта.

Челябинский завод металлоконструкций приглашает к сотрудничеству. Предприятие специализируется на изготовлении металлоизделий различного типа. Рассчитать проект, осуществить заказ металлоконструкций в Челябинске, Миассе, Магнитогорске, Верхнем Уфалее, Копейске и других городах Челябинской области вы можете на сайте компании или по номеру: +7 (351) 253-28-21.

Что такое двутавр сварной и какова сфера его применения?

Екатерина

Двутавровая балка или просто двутавр уже давно широко применяется в строительстве. Ранее двутавр использовался только в крупномасштабном промышленном строительстве, но сейчас его все чаще можно встретить на частных стройках. Это связано с развитием производства и изготовлением особых сварных двутавровых балок, которые можно применять при строительстве загородных домов.

В этой статье мы кратко расскажем, что такое двутавровая балка, как сварить ее своими руками, при этом учесть все особенности и избежать деформаций.

Содержание статьи

  • Общая информация
  • Изготовление балок
  • Сварка балок своими руками
  • Возможные деформации
  • Особенности
  • Вместо заключения

Общая информация

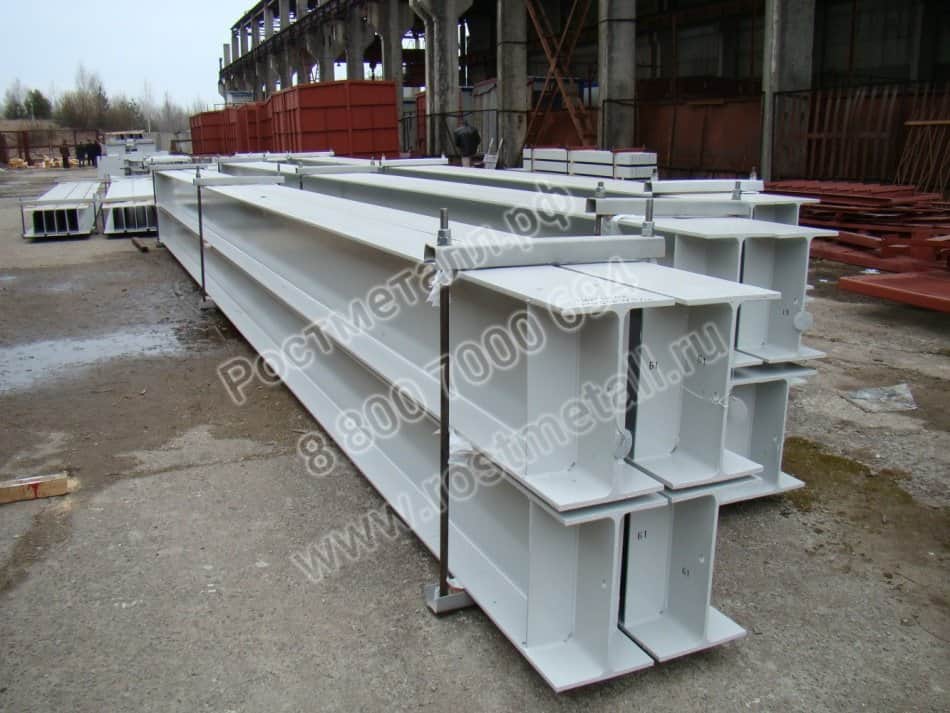

Итак, сварной двутавр — это балка, изготовленная из черного металла, имеющая сечение, по форме напоминающее букву «Н». Свое название балка получила за счет того, что при ее изготовлении дважды используется тавровое соединение.

Двутавры могут быть прокатными или составными (сварными). Прокатные балки производятся методом проката заготовок по специальному станку. Составные балки изготавливаются из нескольких заготовок, которые свариваются между собой. Составные балки встречаются чаще и порой их приходится варить прямо на стройплощадке.

Какими достоинствами обладают балки данного типа? Прежде всего, они помогут сделать перекрытие на больших пролетах без необходимости строительства центральной несущей стены. Также они выдерживают большие нагрузки разного характера, как вертикальные, так и горизонтальные. Они пожаробезопасны, устойчивы к коррозии, позволяют построить здание в кратчайшие сроки. Это лишь некоторые причины, по которым двутавровые балки получили свою популярность в частном и промышленном строительстве.

Все недостатки в основном связаны только с прокатными балками. Их размер ограничен 12 метрами в длину, и зачастую необходимо балки длиннее. А у завода может просто не быть таких станков. Также нет возможности изготовить прокатные балки по индивидуальным эскизам заказчика, а имеющийся ассортимент откровенно говоря не удовлетворяет запросы потребителей. Стыковые балки лишены этих недостатков.

Изготовление балок

Как мы писали выше, балки могут изготавливаться прокатным или составным способом. Однако, дву тавровая балка, изготовленная составным (сварочным) способом имеет ряд преимуществ над прокатной.

Во-первых, она гораздо прочнее, при этом весит существенно меньше. Во-вторых, она стоит дешевле, поскольку при ее изготовлении можно использовать разные типы сталей, тогда как для изготовления прокатной балки используют заготовку из одной стали. Кстати, из-за возможности использовать разные типы сталей при изготовлении составной балки можно регулировать металлоемкость. Например, рассчитать, в каком месте нагрузка будет наибольшей и использовать там сталь повышенной прочности. А в менее нагруженных местах использовать обычную сталь.

Читайте также: Особенности сварки стали

Кроме того, с помощью составного метода можно изготовить балки практически любого размера, тогда как размер прокатных балок ограничен возможностями станка. Также есть возможность изготовить балку, у которой в одном и другом участке будет отличаться ширина. Чтобы сделать такую балку на прокатном станке нужно дорогостоящее оборудование.

Сварка балок своими руками

Сварка двутавровых балок — это тема для отдельной статьи, но мы постараемся кратко раскрыть ее здесь. Для составных частей рекомендуем выбрать легированную сталь. Она отлично подойдет, если вы собираетесь эксплуатировать балки в частном доме. Сразу оговоримся: сварка двутавра сложна и требует опыта, поэтому рекомендуем все же найти профессионала. Ну а если вы готовы выполнить работу сами, то читайте дальше.

Вы должны подготовить все части будущей балки, четко рассчитать их размер и постараться оценить нагрузки, которые им придется выдержать. Соедините все части в готовую конструкцию с помощью хомутов. Предусмотрите ребра жесткости. Можно начать сборку и сварку только с вертикальных частей будущей балки, так даже проще.

Сварка двутавра должна выполняться полуавтоматическим или автоматическим оборудованием и с применением жидкого флюса, иначе металл будет сильно разбрызгиваться. Но можно использовать и другие технологии сварки, в том числе с применением электродов. После сварки балки нужно обработать антикоррозийным составом. Не выполняйте работу в одиночку. Балки тяжелые и их непросто состыковать, если вы один.

Возможные деформации

В процессе самостоятельной сварки можно невольно допустить ошибки, которые в последствии приведут к деформации балки. Хорошо, если деформации проявятся до монтажа. Хуже, если балка прогнется, когда ее смонтируют. Ниже вы можете видеть картинку с рекомендациями по избеганию деформаций.

Как избежать большинства проблем? Ваше готовое сварное соединение не должно работать на растяжение. Это самое главное правило. Учитывая его в своей работе, вы сможете сократить вероятность деформации. Также после сварки двух частей подождите некоторое время, не нужно сразу же продолжать сварку. Так вы не будете накапливать в металле избыточное напряжение.

Особенности

Сварка тавровых соединений и балок в частности имеет несколько особенностей. Их нужно учесть, чтобы качество сварного соединения отвечало всем требованиям нормативных документов.

Читайте также: СНИП и контроль качества

В большинстве случаев тавровый шов нужно делать за один подход, чтобы он получился более прочным. Но у новичков в таких случаях часто могут возникнуть подрезы. Их нужно избегать. Здесь поможет только частая практика, если вы впервые варите тавровый шов, то скорее всего не сможете избежать ошибок. Поэтому рекомендуем потренироваться на ненужных частях стали перед тем, как варить балки для перекрытия.

Если вы варите электродом и при этом одна часть балки имеет меньшую толщину, то стержень нужно держать под углом 60 градусов. И наоборот, если нужно приварить более толстую деталь. Также важно учитывать характер таврового соединения. Какое оно? Одностороннее или двустороннее? Со скосом или без? Какие именно скосы: симметричные или криволинейные? Все это играет большую роль при формировании шва.

Именно по этой причине мы говорили вам о найме профессионального сварщика. Только человек с многолетним опытом сможет понять, на какие части балки приходится больше всего нагрузок, какой тип соединения предпочтительнее и так далее. Нужно понимать, что балка будет держать на себе всю стропильную систему и кровлю, если дом одноэтажный, а может быть плиты перекрытия и еще один этаж дома.

Вместо заключения

Двутавровые балки — отличная альтернатива классическим межэтажным перекрытиям. Но при их сварке нужно учесть множество нюансов и строго соблюдать технологию, иначе ваша крыша гарантировано пойдет «волной». Если вы все же решили использовать в строительстве сварные двутавры, то приобретайте их у известного производителя. Конечно, вы не сможете быть уверены в их абсолютном качестве, но крупный производитель хотя бы будет иметь на руках сертификаты, подтверждающие соответствие их продукции ГОСТам.

Похожие публикации

Чрезмерное использование прихваточной сварки: двутавровая балка опрокидывается.

Имя содержимого

Выберите существующую категорию:

Имя содержимого

Новая коллекция

Назовите новую коллекцию

Редактировать коллекцию

Назовите новую коллекцию

Опубликовано 05. 04.21
1172 просмотра
1 нравится
0 лайков

Поделиться ссылкой

Частично изготовленная двутавровая балка (1,5 тонны) опрокинулась и ударила двух рабочих. Один из рабочих был смертельно ранен, а другой получил перелом ноги.

Связанный контент:

  • Падение с высоты во время подъема

    30.06.22

    717 просмотров

Сварные балки — Nordec

Nordec является ведущим производителем сварных профилей в Северной Европе. У нас более 40 лет опыта в производстве сварных профилей для металлоконструкций, мостов и машиностроения. Сварные балки обеспечивают оптимальные конструктивные решения и экономию материальных и трудовых затрат. Все сварные профили производятся на нашем собственном заводе в Юливиеске, Финляндия.

Собственное производство сварных профилей

Мы изготавливаем и комплектуем каждую балку, готовую к установке, в соответствии с вашими потребностями или сварные профили для дальнейшей обработки. Стальные материалы в соответствии с проектом заказываются непосредственно на сталелитейном заводе, что сокращает отходы материала и обеспечивает экономичную логистику.

Наиболее распространенными типами сварных балок являются двутавровые балки (WI) и коробчатые балки (WB). Сварные фермы и балки разрабатываются и оптимизируются для каждого проекта, чтобы обеспечить наиболее экономичное решение.

Наши автоматизированные сварочные линии и передовые методы производства обеспечивают быстрые, качественные и надежные поставки. Мы берем на себя весь процесс изготовления, а также транспортировку балок на строительную площадку. Мы доставляем товар в нужное место в нужное время.

Возможности наших линий сварки под флюсом

  • Высота балки 300–4300 мм
  • Ширина фланца: до 1250 мм (верхний фланец), до 1400 мм (нижний фланец)
  • Длина балки 5000 мм – 35000 мм
  • Производственная линия подходит также для предварительно изогнутых и конических профилей.
  • Грузоподъемность на заводе до 100 тонн.

Широкий ассортимент сварных профилей

Мы производим широкий ассортимент сварных профилей:

  • Двутавр (WI)
  • коробчатые балки (WB)
  • кран-балки (WE)
  • столбцы (WI, WB)
  • балки мостовые (WI, WE, WB)
  • кровельные балки (конические WI)
  • тонкие балки перекрытия (WQ, Easy Beam) и
  • другие сварные профили в соответствии с потребностями клиентов.

Сварная двутавровая балка (WI)

Сварная несимметричная двутавровая балка (WE)

Сварная коробчатая балка (WB)

Высокое качество

У нас есть собственный независимый отдел контроля, осуществляющий контроль качества обработки. Наши методы контроля: измерение размеров, неразрушающий контроль (VT, MT, PT и UT) и обработка поверхности. Наш давний партнер по контролю качества — Dekra Industrial Oy.

Проверьте наши ссылки!



У нас есть следующие сертификаты:

  • Качество ISO 9001
  • Планирование EN 1090-1+A1
  • Производство EN 1090-2 EXC1-4
  • Сварка ISO 3834-2
  • Окружающая среда ISO 14001
  • Здоровье и безопасность ISO 45001

Мы Nordec

Наше имя новое, но наша история насчитывает более 40 лет проектирования, производства и монтажа каркасных конструкций для самых сложных строительных проектов.
