Токарный 1к62: 1К62 Станок токарно-винторезный универсальный. Паспорт, руководство, схемы, описание, характеристики

Токарный 1К62 код модели: 3941

Технические характеристики

Диаметр обточки над станиной, мм435
Диаметр обточки над поперечным суппортом, мм224
Расстояние между центрами, мм1 000, 1 500
Диаметр проходного отверстия шпинделя, мм55
Число ступеней вращения шпинделя, шт.23
Частота вращения шпинделя, об/мин12,5 — 2000
Размер конуса в шпинделеМорзе 6
Число ступеней продольных подач, шт.42
Число ступеней поперечных подач, шт.42
Диапазон продольных подач, мм/об0,70 — 4,16
Диапазон поперечных подач, мм/об0,035 — 2,08
Число нарезаемых метрических резьб, шт.45
Число нарезаемых дюймовых резьб, шт.28
Число нарезаемых питчевых резьб, шт.37
Число нарезаемых модульных резьб, шт.38
Число нарезаемых резьб архимедовой спирали, шт.5
Шаг нарезания метрической резьбы, мм0,5 — 192
Шаг нарезания дюймовой резьбы, ниток на дюйм24 — 1
Шаг нарезания модульной резьбы, модулей0,5 — 48
Шаг нарезания питчевой резьбы, питч96 — 1
Шаг нарезания резьбы архимедовой спирали3/8″, 7/16″, 8; 10 и 12 мм
Быстрые установочные продольного перемещения суппорта, м/мин4,5
Быстрые установочные поперечного перемещения суппорта, м/мин2,25
Наибольшее перемещение пиноли задней бабки, мм200
Поперечное смещение корпуса задней бабки, мм15
Размер внутреннего конуса в задней бабкеМорзе 5
Наибольшее сечение резца25
Давление воздуха, МПа0,4 — 0,6
Питание, В (Гц)220/380 (50)
Мощность электродвигателя, кВт11
Масса, кг3 080
3 440
3 800
Габаритные размеры
Длина, мм2 786
3 286
3786
Ширина, мм1 200
Высота, мм1 500

Описание

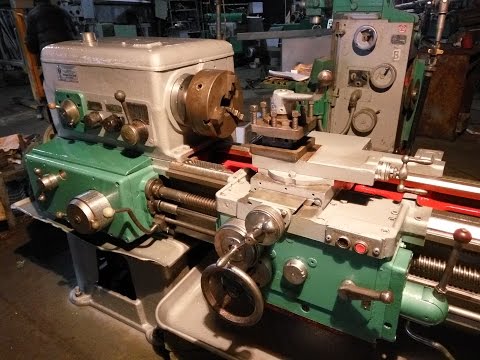

Токарно-винторезный станок 1К62 служит для выполнения разнообразных токарных работ, нарезания различных резьб на заготовках, устанавливаемых в центрах или патроне. Расстояние между центрами 1000 мм, диаметр обточки 400 (220) мм, частота вращения 12,5-1600 об/мин.

Технические характеристики автотехники, приведенные на данной странице,
носят справочный характер, т.к. параметры и иные эксплуатационные показатели зависят от желаемой покупателем комплектации транспортного средства.

При этом завод-изготовитель оставляет за собой право изменять технические характеристики автотехники, а также состав и перечень применяемых для ее изготовления комплектующих, если указанные мероприятия направлены на улучшение параметров конструкции, работоспособности автотехники и не изменяют ее назначение.

1к62 технические характеристики | Станок токарный винторезный универсальный

Обсудить

1К62 (2)

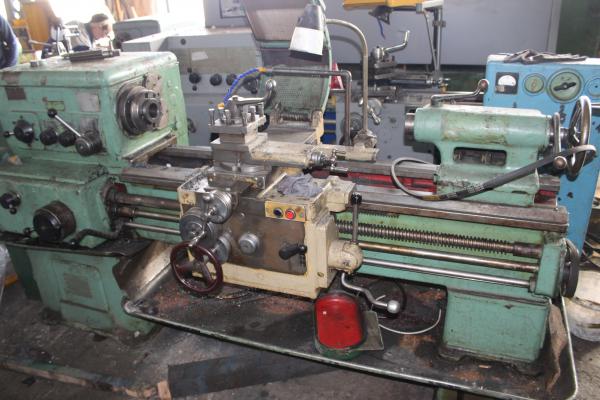

Токарно-винторезный станок модели 1к62 является универсальной единицей оборудования, позволяющей обрабатывать детали различной конфигурации, выполнять широкий ряд токарных операций.

Характеристики

Класс точности станка — Н (нормальной точности) согласно ГОСТ 440-81

Технологические возможности
  • Максиальный диаметр обрабатываемой заготовки над станиной — 400 мм
  • Максимальный диаметр обрабатываемой заготовки над суппортом — 220 мм
  • Максимальная длинна обрабатываемой заготовки — 710, 1000, 1400 мм
  • Максимальный ход каретки — 640, 930, 1330 мм
  • Наибольшая масса обрабатываемого изделия:
  • при закреплении в патроне — 0,5 т
  • при закреплении в центарх — 1,5 т
Шпиндельный узел
  • Диаметр отверстия в шпинделе — 47 мм
  • Конец шпинделя — 6К согласно ГОСТ 12593-72
  • Количество скоростей шпинделя:
    • прямого вращения — 23
    • реверсивного вращения — 12
  • Частоты вращения:
    • прямого вращения — 12,5…2000 об/мин
    • реверсивного вращения — 12. ..2420 об/мин
  • Торможение шпинделя — предусмотрено
Коробка подач
  • Количество подач:
    • продольных — 42
    • поперечных — 42
  • Пределы подач:
    • продольных — 0,070…4,16 мм/об
    • поперечных — 0,035…2,08 мм/об
Передняя бабка
  • Центра в шпинделе передней бабки — конус Морзе 6
Инструмент и резцедержатель
  • Высота резца — не менее 25 мм
  • Наибольшее расстояние от оси центров до кромки резцедержателя — 240 мм
  • Наибольшая длина перемещения:
    • продольного — 640, 930, 1330 мм
    • поперечного — 250 мм
Резцовые салазки
  • Максимальное перемещение салазом — 140 мм
  • Максимальный угол поворота — от -65 до +45 град
  • Цена деления шкалы поворота 1 град
  • Цена деления лимба — 0,05 мм
Суппорт
  • Скорость быстрого перемещения суппорта:
    • продольного — 3,4 м/мин
    • поперечного — 1,7 м/мин
  • Цена одного деления лимба:
    • продольного перемещения — 1 мм
    • поперечного перемещения — 0,05 мм
  • Количество устанавливаемых в резцевую головку резцов — 4
Задняя бабка
  • Центр в пиноли — конус Морзе 5
  • Максимальное перемещение пиноли — 200 мм
  • Поперечное смещение:
    • в прямом направлении — 15 мм
    • в обратном напралении — 15 мм
  • Цена одного деления лимба — 0,05 мм
Нарезаемая резьба
  • Количество нарезаемых резьб:
    • метрических — 44
    • модульных — 38
    • дюймовых — 20
    • питчевых — 37
  • Шаги нарезаемых резьб:
    • метрических — 0,87. ..192 мм
    • модульных — 0,5…48 мм
    • дюймовых — 24…2 ниток на дюйм
    • питчевых — 96…1 питч
    • архимедовой спирали — 3/8″, 7/16″, 8, 10, 12 мм
Габариты и масса
  • Габаритные размеры:
    • длина — 2522, 2812, 3212 мм
    • ширина — 1166 мм
    • высота — 1324 мм
  • Масса 2080, 2200, 2300 кг
