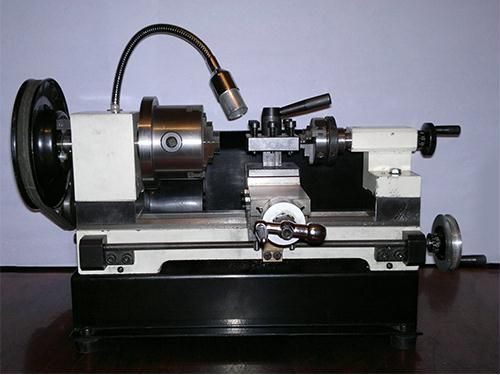

Токарный станок bd 3: Jet BD-3 Токарный станок по металлу, 230В
| Артикул-№ | Описание |
| 50000071 | набор из 11 резцов сечением 8х8 мм (BD-3, BD-7) |
| 50000072 | неподвижный люнет (BD-3) |
| 50000073 | механизм автоподачи 0,02 мм/об (BD-3) |
| 50000074 | верхняя каретка суппорта (BD-3) |
| 50000075 | двухпозиционный резцедержатель (BD-3) |
| 50000076 | вращающийся центр (BD-3) |
| 50000077 | упор для обточки по дереву (BD-3) |
| 50000078 | планшайба (BD-3) |
| 50000079 | сверлильный патрон 1-8 мм (BD-3) |
| 50000905 | шлифовальный суппорт (BD-7) |
| 50000906 | неподвижный люнет (BD-7) |
| 50000907 | подвижный люнет (BD-7) |
| 50000909 | отрезной резец 8х8 мм (BD-7, BD-8, BD-920) |
| 50000910 | планшайба 0160 мм (BD-7) |
| 50000911 | комплект прихватов для планшайбы 50000910 (BD-7) |
| 50000912 | быстросъёмный резцедержатель с 3-мя блоками (BD-7) |
| 50000913 | накатник (BD-7, BD-8, BD-920) |
| 50000914 | двойной резцедержатель (BD-7) |
| 50000915 | 4-х кулачковая планшайба 0100 мм с кулачками (BD-7, BD-8) |
| 50000916 | 3-х кулачковый патрон 0100 мм (BD-7, BD-8) |
| 50000917 | вращающийся центр Mk-2 (BD-7) |
| 50000918 | невращающийся упорный центр Mk-2 (BD-7) |
| 50000919 | хомутик для 010 мм (BD-3, BD-7, BD-8, BD-920) |
| 50000920 | вертикальный суппорт с тисками (BD-7) |
| 50000921 | цанговый патрон с цангами 4, 6, 8, 10, 12, 14, 16 мм (BD-7) |
| 50000922 | вращающийся сверлильный патрон 13 мм, Mk-2 (BD-7) |
| 50000923 | цифровая индикация частоты вращения (BD-7) |
| 50000924 | упор для обточки по дереву (BD-7) |
| 50000086 | неподвижный люнет (BD-8) |
| 50000087 | подвижный люнет (BD-8) |
| 50000088 | планшайба 0180 мм (BD-8) |
| 50000089 | комплект прихватов для планшайбы 50000088 (BD-8) |
| 50000090 | поддон для сбора стружки (BD-8) |
| 50000091 | подставка (BD-8) |
| 50000092 | набор DRCD (цифровая индикация перемещения) (BD-8) |
| 50000093 | цанговый патрон с цангами 4, 6, 8, 10, 12, 14, 16 мм (BD-8) |
| 50000094 | набор из 11 токарных резцов 10х10 мм (BD-8, BD-920) |
| 50000096 | вращающийся упорный центр Mk-2 (BD-8, BD-920) |
| 50000097 | 13 мм сверлильный патрон Mk-2 (BD-8, BD-920) |
| 50000098 | приспособление для сверления (аналогично JMD-1) (BD-8) |
| |||
| Тел.: (495) 741-84-29 | |||
|
Описание мини токарного станка по металлу вы можете посмотреть выше.
gif»/>
gif»/>| Copyright ® 2007-2022 год |
Jet 321376 BD-920W, настольный токарный станок с ременным приводом
Наведите курсор на изображение, чтобы увеличить
Нажмите на изображение, чтобы увеличить
ХАРАКТЕРИСТИКИ:
• Шпиндель поддерживается прецизионными коническими роликоподшипниками
• Закаленные и отшлифованные станины
• Реверсивный переключатель для дополнительной универсальности
• Регулировка люфта в каретке легко регулируется
• Быстросменный редуктор обеспечивает широкий диапазон дюймовой и метрической резьбы
• Мощная продольная подача позволяет нарезать и реверсировать резьбу
• Стандартное крепление шпинделя 1-1/2 x 8 TPI позволяет использовать многие дополнительные аксессуары
• Задняя бабка регулируется для конусных резов
• Стандартное оборудование:
• Полноразмерный брызговик
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
• Количество скоростей продольной и поперечной подачи : 60
• Количество метрических резьб: 18
• Максимальный размер инструмента (дюймы): 1/2 x 1/2
• Привод: SV_1375591258788
• Габаритные размеры (Д x Ш x В) (дюймы): 37 x 18-3/4 x 17-3/8
• Вес (фунты): 265
• Ширина кровати (дюймы): 4-1/2
• Двигатель (л.
с.): 3/4 л.с., только 115 В, 1 фаза
• Поворот над станиной (дюймы): 9
• Ход поперечного суппорта (дюймы): 4-3/8
• Конус шпинделя задней бабки: MT -2
• Ход каретки (дюймы): 1–7/8
• Диапазон метрических резьб: 0,4–3,5
• Ход каретки (дюймы): 16
• Вместимость люнета (дюймы): 1/4 — 1-7/8
• Количество дюймовых резьб: 30
• Диапазон скоростей вращения шпинделя (об/мин): 130–2 000
• Крепление шпинделя: 1-1/2 x 8
• Вместимость остатка (дюймы): 1 /4 — 1-1/8
Настольные токарные станки с ременным приводом JET оснащены закрытым редуктором с косозубыми шестернями для снижения шума и плавной работы. Полноразмерный брызговик на всех размерах предотвращает попадание горячей стружки и жидкости в рабочую зону, а быстросменный редуктор позволяет быстро и легко переключать передачи для нарезания метрической резьбы. Каждый токарный станок JET поставляется с функциями, которые вы ожидаете, и все это поддерживается ведущей в отрасли двухлетней гарантией JET.
American ExpressApple PayDiners ClubDiscoverMeta PayGoogle PayMastercardPayPalShop PayVenmoVisa
Ваша платежная информация надежно обрабатывается. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.
Политика возврата
——
Возврат
Наш полис действует 30 дней. Если с момента покупки прошло 30 дней, к сожалению, мы не можем предложить вам возврат или обмен.
Чтобы иметь право на возврат, ваш товар должен быть неиспользованным и находиться в том же состоянии, в котором вы его получили. Плата за пополнение запасов в размере 25% будет применяться к товарам весом более 100 фунтов.
Некоторые виды товаров не подлежат возврату. Мы также не принимаем продукты, которые являются санитарно-гигиеническими товарами, опасными материалами или легковоспламеняющимися жидкостями или газами.
Для оформления возврата нам потребуется квитанция или подтверждение покупки.
Пожалуйста, не отправляйте покупку обратно производителю.
Любой предмет не в своем первоначальном состоянии, поврежденный или с отсутствующими частями по причинам, не связанным с нашей ошибкой, не будет принят.
Возврат средств (если применимо)
Как только ваш возврат будет получен и проверен, мы отправим вам электронное письмо, чтобы уведомить вас о том, что мы получили ваш возвращенный товар. Мы также уведомим вас об одобрении или отклонении вашего возмещения.
Если вы одобрены, ваш возврат будет обработан, и кредит будет автоматически применен к вашей кредитной карте или исходному способу оплаты.
Задержка или отсутствие возмещения (если применимо)
Если вы еще не получили возмещение, сначала проверьте свой банковский счет еще раз.
Затем свяжитесь с компанией, выпустившей вашу кредитную карту, может пройти некоторое время, прежде чем ваш возврат будет официально отправлен.
Далее обратитесь в свой банк. Часто перед отправкой возмещения требуется некоторое время на обработку.
Если вы сделали все это, но до сих пор не получили возмещение, свяжитесь с нами по адресу jettoolstore@gmail.
com.
Обмены (если применимо)
Мы заменяем товары только в случае их дефекта или повреждения. Если вам нужно обменять его на такой же товар, отправьте нам электронное письмо по адресу [email protected].
Доставка
Чтобы вернуть товар, отправьте его по почте по адресу: 4170 W Harmon Ave #4 Las Vegas Nevada US 89103
Вы будете нести ответственность за оплату ваших собственных расходов по доставке для возврата вашего товара. Стоимость доставки не возвращается. Если вы получите возмещение, стоимость обратной доставки будет вычтена из вашего возмещения.
В зависимости от того, где вы живете, время, которое может потребоваться для того, чтобы обмененный товар был доставлен к вам, может различаться.
Если вы отправляете товар на сумму более 75 долларов США, вам следует рассмотреть возможность использования отслеживаемой службы доставки или приобретения страховки доставки. Мы не гарантируем, что получим ваш возвращенный товар.
——
JET BD-920W, Настольный токарный станок с ременным приводом и подставкой
Если вы ищете фотографии сверхчистого токарного станка, этот обзор не для вас, потому что я ИСПОЛЬЗУЮ инструменты, которые я рассматриваю, чтобы получить для вас наилучшую информацию. |
|---|
В этом случае лучшая информация заключается в том, что если вам нужен небольшой токарный станок для металлообработки, вы должны сделать это ради себя, чтобы проверить это предложение от JET. Прочный, производительный и точный токарный станок по металлу для дома/магазина
Текст, фото и видео Тома Хинтца
Опубликовано — 28.05.2014
Токарный станок по металлу всегда был якорем от домашних мастерских до полноценных промышленных установок. Токарный станок с ременным приводом JET BD-920W занимает мало места, не экономя при этом на мощности и возможностях, которые очень хорошо подходят для этих параметров. Версия, показанная в этом обзоре (#321155K), включает в себя красивую подставку/шкаф, предназначенную только для JET BD-920W Токарный станок с ременным приводом и предлагает надежную поддержку с большим количеством всегда необходимого места для хранения.
Основы
Токарный станок с ременным приводом JET BD-920W имеет 9-дюймовый поворот над станиной и расстояние между центрами 20-дюймов. Поворот над поперечным суппортом составляет 5-5/16”. Шпиндель поддерживается сверхмощными коническими роликоподшипниками с (сквозным) отверстием 7/8 дюйма, что дает этому станку исключительный диапазон пруткового материала. Чтобы сохранить JET BD-9Токарный станок с ременным приводом мощностью 20 Вт совместим с широким спектром дополнительных принадлежностей для вторичного рынка. Крепление шпинделя имеет стандартную резьбу 1-1/2 x 8 на дюйм снаружи и конус Морзе №3 внутри.
Токарный станок с ременным приводом JET BD-920W оснащен закаленными и отшлифованными направляющими для долговременной точности. Каретка, которая перемещает режущий инструмент, легко регулируется, чтобы свести к минимуму люфт, который может возникнуть в течение многих лет при интенсивном использовании.
В сочетании с силовой продольной подачей и реверсивным переключателем Токарный станок с ременным приводом JET BD-920W может выполнять операции обычного и обратного точения. Быстросменный редуктор предлагает широкий выбор дюймовых и метрических резьб, которые можно точно нарезать на токарном станке с ременным приводом JET BD-920W .
Привод шпинделя может работать от двух разных ступенчатых шкивов (слева), что обеспечивает неожиданно большой выбор числа оборотов в минуту. Это зубчатая передача (справа), и мы более подробно рассмотрим эту операцию в отдельной статье. достаточно сказать, что этот токарный станок очень хорошо нарезает резьбу. | |
|---|---|
Токарный станок с ременным приводом JET BD-920W оснащен прочным двигателем мощностью ¾ л.
с., 1 фаза, 115 В с чугунным корпусом, который очень эффективно рассеивает тепло, продлевая срок его службы. Этот токарный станок имеет два разных диапазона скоростей, достигаемых за счет двух разных систем ступенчатых приводных шкивов, что повышает его универсальность. С ремнем на шкиве двигателя вы можете выбрать от 400 до 1000 и 2000 об/мин. Переместите ремень на шкив редуктора, и вы получите 130 – 300 и 600 об/мин.
Прочная и простая в использовании задняя бабка. Он оснащен самоизвлекающимся шпинделем с конусом Морзе № 2 для широкой совместимости аксессуаров. Задняя бабка также может быть смещена от центра на угол до 5 градусов, что облегчает выполнение длинных конусных резов.
Другое стандартное оборудование включает брызговик во всю длину на задней части токарного станка с ременным приводом JET BD-920W , чтобы обеспечить чистоту окружающей его области. Этот токарный станок с ременным приводом JET BD-920W поставляется со шкафом/подставкой, к которой он крепится болтами.
Помимо столь необходимого места для хранения, в верхней части шкафа есть поддон с приподнятым краем, который улавливает большую часть мусора, образующегося при повороте, для легкой очистки.
Jet также включает в себя 4-дюймовый 3-кулачковый спиральный патрон с резьбовой опорной пластиной. Этот патрон со ступенчатыми кулачками захватывает внутренний диаметр трубчатой заготовки, а также сплошной прутковый заготовку в центре кулачков. Включен еще один набор губок с обратным шагом, которые захватывают внешний диаметр заготовки большего размера для повышения универсальности.
Вы также получаете 7-дюймовый 4-х кулачковый (непрокручивающийся) патрон с задней пластиной с резьбой, что дает вам больше возможностей для зажима заготовок неправильной формы или токарных работ со смещением от центра. JET также включает в себя лицевую панель для еще более сложных работ. Вы можете использовать планшайбу с приводной собачкой и регулируемую заднюю бабку для длинных конусных пропилов и многого другого.
Задняя бабка может быть смещена на 5 градусов вперед или назад станка. JET включает центры конуса Морзе № 2 и № 3 для работы с другими включенными приспособлениями для дальнейшего расширения возможностей этого станка.
Вы получаете 4-дюймовый 3-кулачковый патрон с полной прокруткой (слева), а также набор перевернутых кулачков для перехода от захвата внутренней части заготовки к внешней. 7-дюймовый 4-кулачковый патрон (справа) не прокручивается, а пригодится для обработки нестандартных деталей или токарной обработки со смещением. | |
|---|---|
Вы получаете 9 шестерен, которые можно менять местами в трансмиссии для нарезания резьбы. JET BD-920W Токарный станок с ременным приводом способен нарезать 30-дюймовую резьбу от 8 до 60 нитей на дюйм.
Также можно нарезать 18 метрическую резьбу от 0,4 до 3,5.
Токарный станок с ременным приводом JET BD-920W имеет поперечные салазки с ручной подачей. Рукоятка подачи имеет регулируемое градуированное кольцо, которое позволяет установить, а затем вернуться к известной глубине резания или положению инструмента. Компаунд можно поворачивать для таких вещей, как короткие конусные резы или когда конструкция режущего инструмента требует определенного представления в работе.
Стандартный 4-позиционный резцедержатель входит в комплект и работает со всеми основными режущими инструментами и многими насадками. Этот станок совместим со многими держателями инструментов вторичного рынка, включая быстросменный набор, который вы получаете в наборе мини-токарных инструментов из 12 предметов (#660215), который JET предлагает в качестве аксессуара. Этот комплект поставляется с быстросменным резцедержателем и 3 держателями, держателем отрезного инструмента с лезвием из быстрорежущей стали, вращающимся центром с конусом Морзе № 2, токарными инструментами со сменными индексами (правая и левая), 2 шт.
, расточным инструментом и инструментом для внутренней резьбы из быстрорежущей стали.
Ходовой винт
Токарный станок с ременным приводом JET BD-920W имеет точно изготовленный ходовой винт, который приводится в движение быстросменной коробкой передач. Это позволяет включить автоматическую подачу для плавного перемещения режущих инструментов вдоль заготовки. Вы также можете задействовать ходовой винт с помощью рычага/диска для нарезания резьбы, чтобы нарезать множество доступных вариантов резьбы. Селекторная рукоятка в верхней части силовой головки позволяет изменять направление вращения ходового винта для нарезания нормальной или левой (обратной) резьбы с одинаковой настройкой.
JET включает опору (слева), которая крепится непосредственно к каретке и перемещается вместе с режущим инструментом, обеспечивая поддержку за ложей. | |
|---|---|
отдельно стоящий люнет (справа) крепится к станине и поддерживает длинную ложу, чтобы предотвратить биение и вибрацию во время резки. Ходовой винт действительно является ключевой частью токарного станка, так как он может помочь вам производить гладкие последовательные разрезы, которые просто невозможны при ручном перемещении каретки. Возможность перемещать другие типы инструментов с постоянной и контролируемой скоростью помогает вам выполнять профессиональные и, что более важно, точные разрезы. Хороший ходовой винт также делает Токарный станок с ременным приводом JET BD-920W совместим с множеством инструментов и приспособлений, которые вы, возможно, захотите использовать позже.
Рабочие опоры
Токарный станок с ременным приводом JET BD-920W поставляется с опорой и отдельно стоящей рабочей опорой.
Оба этих приспособления помогают уменьшить изгиб заготовки во время резки. Оба приспособления можно легко снять, если они не требуются для текущей работы. Следящая опора устанавливается непосредственно на каретку и, как следует из названия, движется вместе с режущим инструментом, поддерживая материал сзади.
Отдельно стоящая опора используется для длинных заготовок и расположена ближе к середине, но не на пути каретки. Эта опора предотвращает биение, которое может возникнуть, когда режущий инструмент оказывает давление на длинную заготовку, обычно проходящую между патроном и центром задней бабки.
В магазине
Токарный станок с ременным приводом JET BD-920W привлек меня своим размером и набором возможностей. Мне также понравилось отсутствие высокотехнологичных устройств, которые усложнили бы задачу для новичков в токарном станке по металлу, таких как я и многие из вас, читающих это, потому что вы думаете об их приобретении.
Это облегчает нам изучение того, как использовать JET BD-920W Токарный станок с ременным приводом Точность и широкие возможности делают его полезным как в домашней мастерской, так и в небольшом профессиональном магазине.
Элементы управления кареткой (слева) и общая панель управления машиной (справа) просты в использовании и понятны. Они также очень похожи на то, что вы найдете на больших токарных станках. | |
|---|---|
Я настоятельно рекомендую приобрести набор токарных мини-инструментов из 12 предметов (№ 660215), поскольку вам все равно придется купить большую часть того, что в нем есть, чтобы начать работу. В сочетании с токарным станком с ременным приводом JET BD-920W () этот комплект принадлежностей означает, что вы можете делать множество токарных операций прямо из коробки.
Несмотря на то, что это станок на 115 В, токарный станок с ременным приводом JET BD-920W , кажется, обладает достаточной мощностью для всех операций по резке и нарезанию резьбы, которые я пробовал. Я уверен, что если вы запутаетесь с глубиной резания, вы можете остановить этот (или любой другой) токарный станок, но для любого разумного количества съема материала у этого станка достаточно мужества. Это также очень плавный ход, который помогает инструментам производить чистую поверхность.
Ручки, которые перемещают каретку и верхние направляющие, изначально были немного тугими, но после небольшого использования стали гладкими и легко поворачивались. Я подозреваю, что отчасти это «мусор для транспортировки», которым покрыты все машины, когда вы их впервые получаете. Этот «мусор» сделал свое дело, и токарный станок с ременным приводом JET BD-920W прибыл без ржавчины. Также я не обнаружил люфта в каретке или салазках.
С завода вроде все хорошо отрегулировано.
Поскольку глубина пропила очень важна, рукоятка поперечного скольжения имеет перемещаемое кольцо, градуированное с шагом в одну тысячную. В большинстве случаев вы делаете легкую чистку поверхности, чтобы сделать ее полностью круглой, и устанавливаете это кольцо на ноль. Затем вы можете отрегулировать поперечное скольжение, чтобы удалить желаемое количество материала.
Кольцо поперечного скольжения показывает фактическое количество удаляемого материала. Если вы настроите кольцо на удаление пяти тысячных дюйма, общий диаметр уменьшится вдвое, или на десять тысячных дюйма. Некоторые токарные станки имеют кольца, которые показывают общую величину удаления диаметра. Мне лично нравится такое расположение, но к любому из них достаточно легко привыкнуть.
Входящий в комплект набор инструментов (слева) содержит необходимые ручные инструменты, шестерни для нарезания резьбы, дополнительные спиральные губки и многое другое. | |
|---|---|
Набор инструментов из 12 предметов, который я получил (справа), действительно дает вам то, что вам понадобится, чтобы начать токарную обработку. Я настоятельно рекомендую получить этот наряд с токарным станком. Стандартный 4-позиционный держатель инструмента, поставляемый с токарным станком с ременным приводом JET BD-920W , действительно работает, но вам придется установить прокладки для некоторых режущих инструментов, чтобы они располагались по центральной линии заготовки. Это, конечно, не эксклюзив для этой машины, а вполне нормальная черта держателя инструмента такого типа. (См. мой рассказ о подкладке токарного инструмента – щелкните здесь, здесь еще раз. Дополнительный набор инструментов очень удобен с системой быстрой смены держателя, облегчающей работу на токарном станке.
Несмотря на скорость, с которой вы можете менять инструмент, быстросменный держатель не жертвует стабильностью или устойчивостью к вибрации.
Этот держатель вместе с инструментами, входящими в набор из 12 мини-токарных инструментов (№ 660215), позволяют работать более эффективно.
Ключевой особенностью любого токарного станка по металлу является нарезание резьбы, и токарный станок с ременным приводом JET BD-920W тоже не ленив. Глядя на диаграмму потоков в первый раз, было немного пугающе, но как только вы поймете механику этого процесса, диаграмма станет более понятной.
Что еще я заметил в токарном станке с ременным приводом JET BD-920W , так это то, что на многих токарных станках этого класса для чистовой обработки резьбы приходится делать несколько «пружинных надрезов». Весенняя резка — это когда вы буквально перерезаете резьбу снова и снова, не меняя глубину резания. Это необходимо для удаления излишков материала, оставленного «пружиной» или шламом в системе крепления инструмента под давлением. Вы должны делать пружинные разрезы на любом токарном станке, кроме хороших, таких как токарный станок с ременным приводом JET BD-920W требуется всего два или три прохода, чтобы добраться до места, где больше не удаляется материал.
Это показывает нам, что все точно подогнано и правильно отрегулировано на токарном станке с ременным приводом JET BD-920W прямо из коробки.
Выводы
Видео тур |
|---|
Оценка JET BD-9Токарный станок с ременным приводом мощностью 20 Вт оказался одним из обзоров, которые я был счастлив сделать. Я давно обдумывал идею приобрести токарный станок по металлу, но беспокоился о кривой обучения, которая, возможно, ухудшилась из-за менее мощной машины, которая соответствовала бы бюджету. На момент написания этой статьи (23.05.2014) токарный станок с ременным приводом JET BD-920W продается на улице примерно за 1950 долларов, а на стенде — за 397 долларов.
Честно говоря, я ожидал, что стоимость будет выше, но даже заметил некоторые распродажи на эти машины, которые иногда немного сбивают цену, если вы их поймаете.
Я ожидаю, что многие люди, рассматривающие токарный станок с ременным приводом JET BD-920W , ищут свой первый токарный станок. Токарный станок с ременным приводом JET BD-920W не только обслуживает новичков в токарных станках, но и может стать основой для многих операций дома или в небольшом магазине. Он обладает всеми основными возможностями, большой мощностью и замечательной точностью, что позволяет вам научиться работать на токарном станке, а затем делать то, что вам действительно нужно. (Или хотите..)
Если вы рассматриваете небольшой токарный станок, обратите внимание на токарный станок с ременным приводом JET BD-920W . Я думаю, что это хороший выбор, который также может послужить основой, когда вы узнаете больше и начнете добавлять инструменты послепродажного обслуживания, чтобы еще больше расширить его возможности.
