Корвет-402 станок токарно-винторезный настольный.

Назначение, область применения

Токарный станок по металлу Корвет 402 предназначен для обработки заготовок из металла, древесины, всех видов пластмассы методом точения.

Станок Корвет 402 является настольным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ:

  • проточка и расточка цилиндрических, фасонных и конических поверхностей
  • сверление, снятие фасок
  • растачивание
  • отрезка
  • нарезание метрической резьбы
  • подрезка торцов
  • Для обработки заготовок большого диаметра возможна установка обратных кулачков в самоцентрирующийся патрон
  • Для обработки заготовок большой длины возможна установка подвижного и неподвижного люнета
  • При установке планшайбы можно выполнять токарную операцию со смещением от центра вращения
  • Широкий диапазон регулировки частоты вращения и скорости продольной подачи увеличивает арсенал применяемого режущего инструмента

Традиционная наглядная компоновка станка Корвет 402 в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течение длительного срока эксплуатации.

В сравнении с предлагаемыми на рынке малогабаритными станками — он прост в эксплуатации, надежен и долговечен.

Токарный станок Корвет 402 работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Станок Корвет 402 может эксплуатироваться в следующих условиях:

  • температура окружающей среды от 1 до 35 °С
  • относительная влажность воздуха до 80 % при температуре 25 °С

Особенности конструкции токарного станка по металлу Корвет 402:

  • На станок установлен асинхронный двигатель
  • Ременная передача делает работу станка малошумной и предохраняет двигатель от перегрузки
  • Магнитный пускатель исключает самопроизвольный пуск после временного отключения электропитания
  • Реверс вращения шпинделя
  • Ступенчатая регулировка частоты вращения шпинделя
  • Коробка передач для изменения скорости автоматической подачи суппорта
  • Комплект сменных шестерен дает возможность нарезать метрическую и дюймовую резьбу практически с любым шагом
  • Станок имеет таблицу для настройки станка при нарезании резьбы
  • Для точного попадания резца в ручей предшествующего прохода при нарезании резьбы имеется индикатор нарезания резьбы
  • Для точной подачи суппортов имеются лимбы с делением шкалы 0. 025мм
  • Продольное и поперечное перемещение суппортов по салазкам типа «ласточкин хвост» с возможностью регулировки плавности хода и устранения люфта
  • Поворотный суппорт для конического точения деталей небольшой длины
  • Для конического точения деталей большой длины задняя бабка имеет боковое смещение, которое выставляется по шкале
  • Станок комплектуется поддоном
  • Для безопасной работы имеется защитный кожух с концевым выключателем
  • Большой выбор оснастки

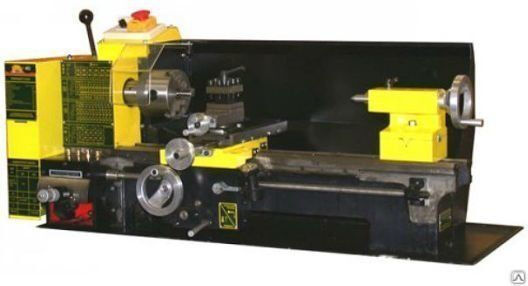

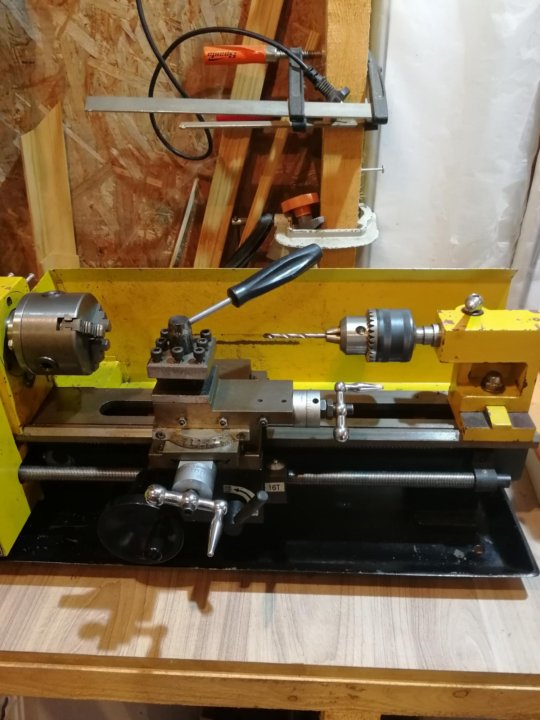

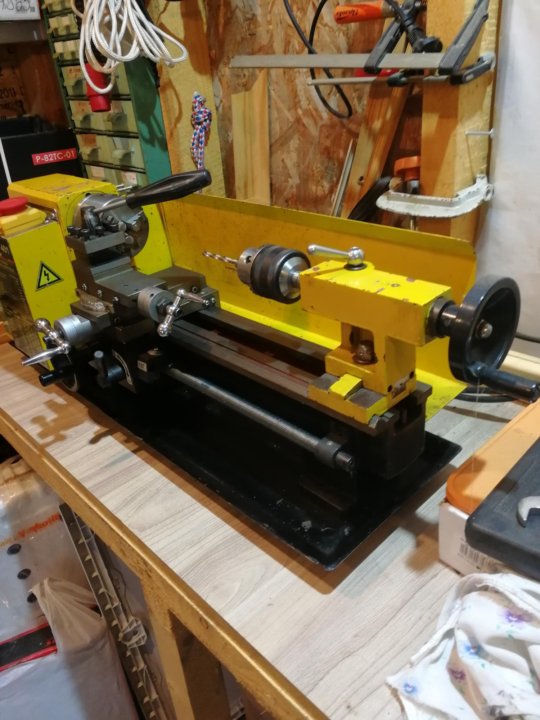

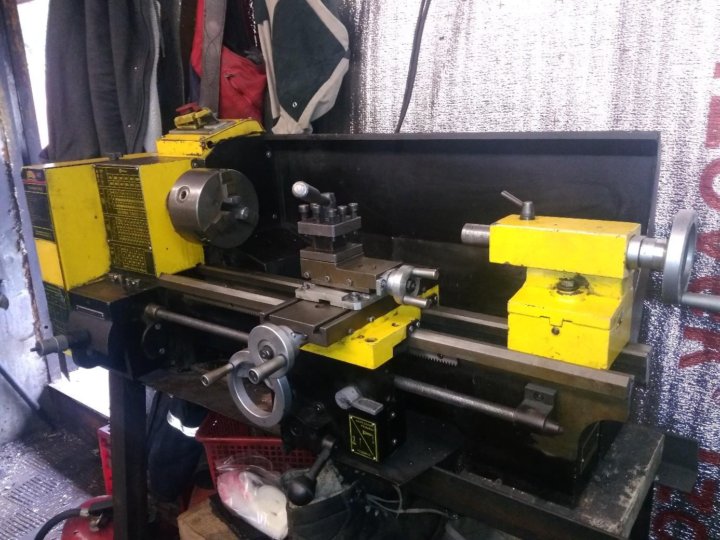

Общий вид токарно-винторезного станка Корвет-402

Расположение составных частей токарно-винторезного станка Корвет-402

Спецификация составных частей токарно-винторезного станка Корвет-402

  1. Рычаг переключения скорости автоматической подачи
  2. Кожух гитары
  3. Таблица настройки скорости частоты вращения шпинделя
  4. Рычаг натяжения ремня
  5. Передняя бабка (шпиндельная бабка)
  6. Переключатель направления вращения шпинделя
  7. Аварийный выключатель
  8. Кулачки трёхкулачкового патрона
  9. Трёхкулачковый самоцентрирующийся патрон
  10. Резцедержатель
  11. Ручка фиксации резцедержателя
  12. Суппорт поворотный
  13. Поперечный суппорт
  14. Центр задней бабки
  15. Пиноль задней бабки
  16. Ручка фиксации положения пиноли
  17. Задняя бабка
  18. Маховик перемещения пиноли
  19. Гайка, фиксирующая положение задней бабки
  20. Станина
  21. Поддон для стружки
  22. Ходовой винт подачи каретки
  23. Индикатор нарезания резьбы
  24. Каретка
  25. Ручка управления разъёмной гайкой ходового винта
  26. Рычаг включения автоматической подачи
  27. Маховик подачи поворотного суппорта
  28. Маховик подачи поперечного суппорта
  29. Маховик ручной подачи каретки
  30. Шпиндель
  31. Защитный щиток
  32. Таблица настройки гитары
  33. Таблица индикатора нарезания резьбы

Схема электрическая токарно-винторезного станка Корвет-402

Описание работы электрической схемы токарного станка Корвет-402

Станок подключается к розетке сети 220В, 50Гц с помощью вилки с заземляющим контактом. Перед подключением необходимо проверить надёжность соединения станка с заземляющим контактом вилки.

Для включения станка необходимо:

  • установить защитный щиток в рабочее положение (в крайне нижнее) SB2
  • освободить кнопку аварийного отключения станка SB1, сдвинув крышку в сторону
  • выбрать направление вращения кулачкового патрона переключателем SA1
  • включить станок нажатием зелёной кнопки SB

Выключить станок можно четырьмя способами:

  • переключатель SA1 установить в нейтральное положение
  • откинуть защитный щиток в верхнее положение
  • нажать кнопку аварийного отключения
  • отключить сетевую вилку из розетки

    • Читайте также: Производители токарных станков в России

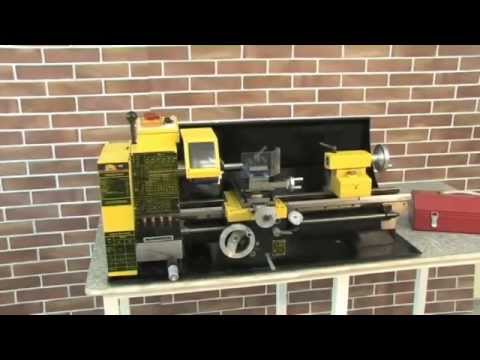

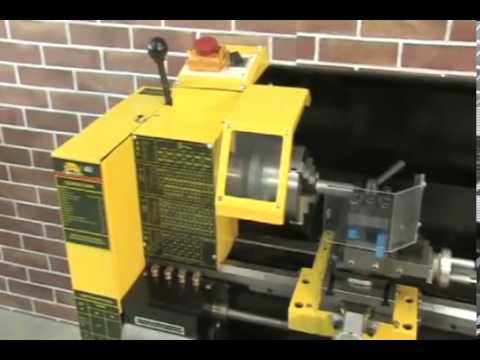

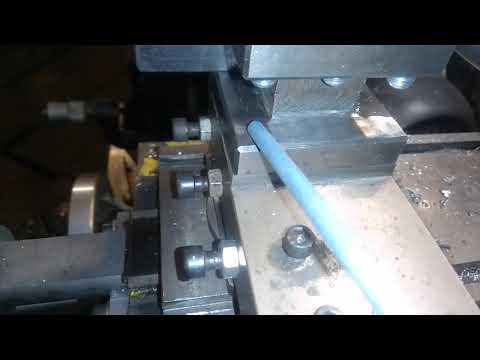

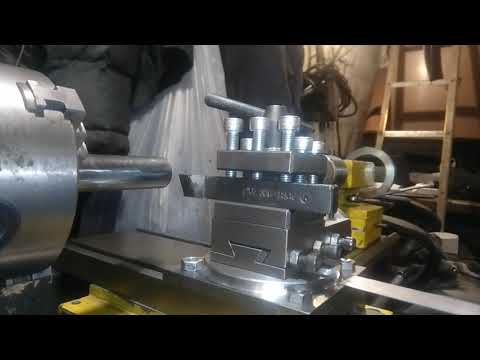

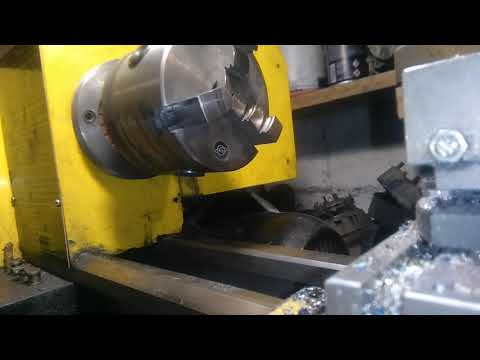

    Видео токарно-винторезного станка Корвет-402

    Технические характеристики станка Корвет-402

    Наименование параметраКорвет-400Корвет-401Корвет-402Корвет-403
    Основные параметры станка
    Наибольший диаметр заготовки над станиной, мм180180220220
    Наибольший диаметр заготовки над суппортом, мм
    Наибольшая длина заготовки в центрах (РМЦ), мм300300500750
    Рекомендуемая глубина точения за один проход, мм0,10,10,20,2
    Максимальная глубина точения за один проход, мм0,20,20,30,3
    Максимальный размер державки резца, мм8 х 810 х 1013 х 1313 х 13
    Шпиндель
    Диаметр сквозного отверстия в шпинделе, мм20202020
    Конус Морзе шпинделяМорзе 3Морзе 3Морзе 3Морзе 3
    Число ступеней частот прямого вращения шпинделяБ/сБ/с66
    Частота прямого вращения шпинделя, об/мин0. .1100, 0..25000..1100, 0..2500100, 250, 350, 500, 900, 1800100, 250, 350, 500, 900, 1800
    Число ступеней частот обратного вращения шпинделяБ/сБ/с66
    Частота обратного вращения шпинделя, об/мин0..1100, 0..25000..1100, 0..2500100, 250, 350, 500, 900, 1800100, 250, 350, 500, 900, 1800
    Диаметр токарного патрона, мм8080100100
    Наибольшее радиальное биение шпинделя, мм0,010,010,010,01
    Торможение шпинделянетнетнетнет
    Блокировка рукоятокнетнетнетнет
    Суппорт. Подачи
    Наибольшее продольное перемещение каретки суппорта, мм405
    Перемещение суппорта продольное на одно деление лимба, мм0,0250,0250,0250,025
    Наибольшее поперечное перемещение суппорта, мм6565110110
    Перемещение суппорта поперечное на одно деление лимба, мм0,0250,0250,0250,025
    Наибольшее перемещение верхних (резцовых) салазок (поворотного суппорта), мм35355050
    Перемещение резцовых салазок на одно деление лимба, мм0,250,0250,0250,025
    Угол поворота резцовых салазок, град±45°±45°±45°±45°
    Число ступеней продольных подач суппортаБ/сБ/с
    Пределы продольных рабочих подач суппорта, мм/обБ/сБ/с0,12. .0,330,11..0,30
    Пределы рабочих поперечных подач суппорта, мм/обнетнетнетнет
    Количество нарезаемых резьб метрических991212
    Пределы шагов нарезаемых резьб метрических, мм0,4..2,00,5..2,50,5..3,00,5..3,0
    Пределы шагов нарезаемых резьб дюймовыхнетнет8..568..56
    Пределы шагов нарезаемых резьб модульныхнетнетнетнет
    Пределы шагов нарезаемых резьб питчевыхнетнетнетнет
    Задняя бабка
    Конус Морзе задней бабки№2№2№2№2
    Наибольшее перемещение пиноли, мм40404040
    Электрооборудование
    Номинальное напряжение питания, В220 в 50 Гц220 в 50 Гц220 в 50 Гц220 в 50 Гц
    Электродвигатель главного привода, кВт0,4 коллекторный0,5 коллекторный0,750,75
    Габариты и масса станка
    Габариты станка (длина ширина высота), мм770 х 330 х 330850 х 305 х 3201030 х 480 х 4751250 х 480 х 475
    Масса станка, кг3738105120
