Медная проволока, изготовление волочением, переплавка, сварка

Для создания электрических сетей и обмотки электродвигателей часто используется тонкая медная проволока. Материал хорошо пропускает ток, не нагревается и выдерживает коррозию. Как подсчитать сопротивление медной проволоки для технических нужд? Где и как её производят? Ниже мы узнаем ответы на эти вопросы.

Содержание

1 Основные свойства медной проволоки
- 1.1 Свойства
2 Сферы применения
3 Расчет сопротивления
- 3.1 Формула сопротивления
- 3.2 Примеры задач
4 Волочение проволоки
- 4.1 Технология
- 4.2 Автоматизация
5 Переплавка
6 Сварка медной проволокой
- 6.1 Газовая сварка
- 6.2 Сварка полуавтоматом
- 6.3 Аргонодуговая сварка
7 Транспортировка и хранение
8 Заключение

Основные свойства медной проволоки

Для создания проволоки обычно используются чистые марки меди — M3, M2, M1, M0 и выше (то есть такие марки, у которых содержание меди составляет более 99%).

Производство осуществляется фабричным способом, а в качестве исходного сырья используют различные руды или вторсырье. По структуре различают два основных типа проволоки — мягкая и твердая. Мягкая подходит для инженерно-прикладных нужд, а твердая часто используется для декоративных целей.

Свойства

Низкая удельное сопротивление материала (показатель P составляет 0,0175). Благодаря этому электрический ток легко проходит через металл, а проводник не нагревается.
Достаточно высокая плотность медной проволоки (около 9 г на 1 кубический сантиметр). Из-за этого материал обладает небольшим весом и плотной структурой.
Устойчивость к коррозии. Благодаря этому материал не ржавеет и не портится во время хранения.

Где взять медную проволоку в домашних условиях? Проволока входит в состав электродвигателей и трансформаторов электроэнергии. Поэтому ее можно найти в любых электроприборах — телевизоры, фены, утюги, пылесосы и так далее.

Также медная проволока очень часто используется в качестве проводника электрического тока, поэтому ее можно найти в проводах и кабелях. Обратите внимание, что кабельная медь обычно покрывается специальной защитной оболочкой, снять которую вручную сложно. Тогда как на трансформаторах и электродвигателях обмотка находится в чистом виде (изоляция в данном случае не требуется по техническим соображениям).

Сферы применения

Медная проволока для обмотки различных трансформаторов и генераторов энергии. Для таких целей обычно используется проволока небольшого или среднего диаметра с высоким удельным содержание меди (более 99,5%). Благодаря этому электрический ток проходит по проводнику свободно и без задержек, что улучшает технико-эксплуатационные характеристики трансформаторов и генераторов.
Создание кабелей и проводников электрического тока. Также медная проволока широко используется для создания проводников, поскольку медь очень хорошо пропускает электрических ток и слабо нагревается во время работы.
Для рукоделия и создания каркасных конструкций декоративного назначения. Можно делать различные декоративные изделия — кольца, каркасные изделия в виде животных, плетеные игрушки и так далее. В этой области большое распространение получила медная проволока для рукоделия марок M3 и выше. Удельное содержание меди в данном случае не слишком важно.

Также проволоку используют для проведения сварки медных и латунных изделий. Подбирать марку меди нужно в зависимости от состава оригинальных деталей, которые будут подлежать сварке. Если исходные детали и сварочная проволока будут иметь разный состав, то в таком случае качество шва будет не слишком высоким, что может привести к растрескиванию и порче материала.

Расчет сопротивления

Особое значение электрическое сопротивление играет в ситуациях, когда проволока используется в качестве обмотки для трансформаторов и генераторов. Ведь если сопротивление будет слишком большим, то в таком случае при возникновении аварийной ситуации может возникнуть возгорание обмотки, что может привести к катастрофическим последствиям.

Формула сопротивления

Для точного подсчета сопротивления используется следующая формула: R = (P x L)/S. Расшифровывается она так:

R — это общее сопротивление. Этот параметр нам нужно найти в результате вычислений (единицы измерения — Ом).
P — это удельное сопротивление материала. Этот показатель является физической константой, а зависит он от типа химического элемента. Для меди константа P будет равна 0,0175 (единицы измерения — (Ом x мм x мм)/м).
L — это общая длина в метрах. Чем больше она будет, тем выше будет сопротивление проводника.
S — это площадь сечения в квадратных миллиметрах. Этот параметр также влияет на итоговое сопротивление — чем меньше он будет, тем выше будет сопротивление.

Обратите внимание, что параметр S обычно указывается в технической документации, однако вместо площади сечения иногда указывается только диаметр сечения провода. В таком случае необходимо рассчитать площадь по по формуле: S = (Pi x d x d)/4. Расшифровывается эта формула следующим образом:

Pi — это математическая константа, которая приблизительно равна 3,14.
d — это диаметр сечения проводника в миллиметрах.

По итогу сопротивление медной проволоки измеряется по двум формулам: R = (P x L)/S = (4 x P x L)/(Pi x d x d).

Примеры задач

Давайте попытаемся решить несколько несложных задачек:

Задача 1. Определить сопротивление проволоки, длина которой составляет 100 метров, а площадь сечения — 5 квадратных миллиметров. В нашей задачке известен параметр площади, поэтому мы будем использовать первую формулу R = (P x L)/S. Подставим наши значения: R = (0,0175 x 100)/5 = 0,35 Ом.
Задача 2. Определить сопротивление проволоки, у которой длина составляет 500 метров, а диаметр сечения — 2 миллиметра. В этой задачек известен диаметр, поэтому мы будем пользоваться второй формулой R = (4 x P x L)/(Pi x d x d). Подставим наши значения: R = (4 x 0,0175 x 500)/(3,14 x 2 x 2) = 2,78 Ом.

Волочение проволоки

Для производства на заводах используется специальная технология литья, которая позволяет получить медную проволоку с диаметром сечения порядка 20-30 миллиметров. Этот показатель является достаточно высоким, поскольку такая толстая проволока обладает массой недостатков — большой удельный вес, высокое удельное сопротивление материала и так далее.

Поэтому после литья также используется волочение. Эта технология позволяет снизить диаметр изделия до нужных показателей (от 1-2 микрометров при сверхтонком волочении до 10 миллиметров при грубом волочении). Сама технология волочения является достаточно простой: толстая проволока пропускается сквозь специальные отверстия (фильеры), диаметр которых меньше диаметра исходной проволоки.

Технология

Для волочения необходимы специальные волочильные станки, а также соблюдение определенного порядка действий.

Непосредственно перед волочением исходная проволока должна пройти процедуру травления. Для этого обычно используется раствор соляной кислоты, который нагревается до невысоких температур (40-50 градусов по шкале Цельсия). После травления также рекомендуется выполнить отжиг металлической заготовки — так металл станет мелкозернистым, что позволит выполнить более качественное волочение. После отжига необходимо нейтрализовать остатки травильной кислоты и сделать промывку. Травление и отжиг позволяют значительно повысить срок годности волочильных станков — если этого не сделать, то волочильные отверстия-фильеры достаточно быстро забьются окалиной, что замедлит производственный процесс.
Теперь можно приступать непосредственно к волочению. Для этого концы исходной проволоки заостряют с помощью ковочных инструментов, а потом проволока вставляется в специальные отверстия-фильеры. После этого осуществляется запуск двигателя волочильного станка. Чтобы получить тонкую или сверхтонкую проволоку малого сечения, она последовательно пропускается через несколько фильеров.
На последнем этапе обработки проволока становится достаточно жесткой и пружинистой. Чтобы избавиться от этого недостатка в последнем отсеке волочильного станка происходит финальный отжиг материала. В конце проводят сушку в специальных шкафах-отсеках — после этого осуществляется намотка на катушки. Волочение завершено — катушки с проволокой теперь можно поместить на склад, доставить заказчику с помощью автотранспорта.

Автоматизация

Процедура волочения является полуавтоматизированной — оператор лишь выполняет подготовку и заправку исходной проволоки, а непосредственно волочение станок выполняет сам в автоматическом режиме (хотя оператор может контролировать параметры процедуры с помощью панели управления).

В ряде случаев перед волочением могут наноситься специальные смазочные материалы — это могут быть жирные масла, ингибиторы-эмульсии, растворы щелочных солей и так далее. Целью нанесения смазки является снижения трения во время волочения — это позволяет получить более тонкую и однородную проволоку + за счет нанесения смазки минимизируется риск образования разрывов.

Переплавка

Отработанную или деформированную медную проволоку можно переплавить в специальных промышленных печах. После переплавки медь также должна пройти несколько этапов очистки, чтобы избавить материал от различных примесей. На заводах это происходит следующим образом:

Медный металлолом очищают от обмотки и помещают в специальные чаны, где происходит нагрев материала.
Чтобы повысить температуру производится впрыскивание кислорода.
В результате этой операции температура резко повышается, что приводит к полному расплавлению меди и выгоранию всех основных примесей.
После этого включаются специальные вытяжки, что приводит к вращению чана с металлом — благодаря этому происходит отделение меди от тугоплавкого мусора.
Теперь медь разливается в формы, а после небольшого остывания помещается в водяные ванны — в результате образуются твердые слитки.
После этого медь помещается в специальные электролизные ванны — это позволяет избавиться от различных металлических примесей (золото, серебро, алюминий, теллур и другие элементы).
Потом формируются небольшие пластины, которые потом отправляются на переплавку — в конце из расплавленной меди методом литья формируется толстая проволока (после остывания с помощью волочения можно уменьшить ее диаметр стандартным образом).

Обратите внимание, что на фабриках медь проходит через несколько стадий очистки — именно поэтому переплавка меди в домашних условиях практически не имеет смысла. Да, теоретически Вы можете и дома нагреть медь до нужных температур с последующим расплавлением металла. Однако в домашних условиях практически очень сложно произвести очистку без специального оборудования.

Сварка медной проволокой

Применяется для сварки изделий и листов на основе медных или латунных сплавов. Медная проволока в данном случае используется в качестве субстрата, из которого будет формироваться сварной шов. Рассмотрим критические моменты основных способов сварки:

Газовая сварка

Для проведения газовой сварки меди рекомендуется использовать флюсовые растворы на основе бора для оперативного удаления оксидов, чтобы улучшить качество шва и минимизировать образование пузырьков воздуха внутри сварного шва.

Нужно следить за расходом газа в зависимости от толщины сплава. Если толщина объекта составляет менее 1 см, то расход газа будет 150-160 л/час. Если же толщина объекта будет более 1 см, то расход будет порядка 200-250 л.

Сварку рекомендуется проводить быстрыми, но точными движениями. Распавку нужно делать так: сперва расплавляется присадочная проволока — потом расплавляются края медных объектов.

Сварка полуавтоматом

Сварку полуавтоматом рекомендуется делать во флюсовой среде для минимизации риска образования пузырьков воздуха. Оптимальная проволока для проведения сварки — M2, хотя можно также использовать марки M1 и M3.

Для сварки полуавтоматом рекомендуется использовать напряжение 30 вольт, а силу тока — 300 ампер. Сварку рекомендуется делать поперечными движениями, но без резких колебаний. Иначе могут образоваться пузырьки воздуха и вредоносные оксиды, что плохо скажется на качестве сварного шва.

Аргонодуговая сварка

Этот способ сварки — оптимальный. За счет применения аргона снижается риск образования оксидов и пузырьков воздуха, что делает шов ровным и твердым. Для сварки нужно использовать электроды на основе вольфрамовых сплавов. Электроды на другой основе быстро разрушаются и могут загрязнять шов. Для проведения сварки рекомендуется использовать ток обратной полярности. Если медное изделие обладает большой и средней толщиной, то в таком случае перед сваркой необходимо выполнить небольшой нагрев. При работе с тонкими изделиями предварительный нагрев можно не выполнять.

Транспортировка и хранение

Правила хранения медного проволоки регулируются нормами ГОСТ. Основные правила:

Оптимальный способ хранения и транспортировки — это применение каркасных бухт. Для транспортировки бухты необходимо упаковать в специальную пленку. Она будет защищать материал от неблагоприятных условий окружающей среды. На складке бухты в большинстве случаев можно хранить без упаковки.
Хранение проволочки должно осуществляться на специальных складах. Основные требования относительно хранения — низкая влажность, наличие сухой вентиляции, минимальный риск длительного намокания материала (краткосрочное намокание по неосторожности допускается) и так далее.
Различные марки меди должны храниться на складе отдельно. Если во время транспортировки проволока запуталась, необходимо выполнить распутывание. Во время распутывания ни в коем случае нельзя допускать перекручивание материала «восьмеркой».

Заключение

Медная проволока не ломается, имеет хорошую электропроводность, выдерживает коррозию. Для получения проволоки нужного диаметра используют технологию волочения материалов.

Сопротивление медной проволоки зависит от длины материала и площади его сечения. Подсчитать сопротивление можно с помощью простой формулы. Используется для обмотки, создания проводников, в декоративных целях, проведение сварки.

Используемая литература и источники:

H. R. Schubert, ‘The wiredrawers of Bristol’ Journal Iron & Steel Inst.
Гуревич С. М. «Справочник по сварке цветных металлов». -К. Наук.думка, 1990
Электротехнический справочник. Т. 1. / Составитель И. И. Алиев. — М. : ИП РадиоСофт, 2006.

Медная проволока где взять

Сначала на склад привозят медный, или содержащий медь лом. Пофиг короче что — главное чтобы была медная примесь. В специальной печке этот весь лом переплавляют при аццкой температуре, поддавая внутрь кислород под давлением. Зрелищность потрясающая. Это таже печь, что и на фото выше — но только вид снизу.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

OLX.ua — объявления №1 в Украине — медная проволока

Медная проволока, где взять? Товарищи, доброго времени суток! Подскажите све…

Медь 0.5, Проволока медная луженая d=0.5мм, бухта 20м

Справочник химика 21

Тонкая медная проволока wow где взять

Проволока медная и латунь

Медная проволока для рукоделия

Медная проволока купить

Где купить медную проволку для украшенний?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Медь. Где взять медь для нужд мастерской.

OLX.ua — объявления №1 в Украине — медная проволока

Проволоку получают путем так называемого волочения — протягивания металла через отверстие небольшого диаметра. В умелых руках этот материал может не только стать оригинальным предметом декора, но и помочь в борьбе с фитофторозом, а также послужить подкормкой для растений.

Сразу предупредим, что метод, описанный ниже, подходит только для профилактики фитофтороза. Для лечения пораженных этим коварным заболеванием растений необходимо принимать меры более серьезные. Чтобы предупредить фитофтороз у томатов, воспользуйтесь следующим «народным» методом. Возьмите медную проволоку толщиной 1 мм и до блеска зачистите ее мелкой наждачной бумагой или ножом это необходимо сделать, чтобы снять с проволоки защитную ПВХ-оболочку.

Нарежьте очищенную проволоку на куски длиной см. Для того чтобы «добыть» проволоку нужного диаметра, можно использовать одножильный монтажный провод. Эффективнее всего проводить процедуру за 2 недели до высадки рассады в грунт, но если момент упущен, можно сделать это в любое другое время. Не рекомендуется применять метод в течение 2 недель после высадки растения в грунт, поскольку саженцу нужно справиться с «послепересадочным стрессом», и лишние волнения ему не нужны.

Итак, куском медной проволоки проткните стебель насквозь немного ниже первого настоящего листочка. Края проволоки аккуратно загните вниз. Если проволока слишком тонкая диаметром меньше 1 мм , сначала проткните стебель томата иглой или шилом, а затем вложите в отверстие проволоку. Довольно скоро рана на томате зарастет, а растение начнет получать дополнительную защиту от фитофтороза.

Происходит это так: по стеблю растения снизу вверх непрерывно движется сок, и когда он взаимодействует с проволокой, то насыщается ионами меди, которые впоследствии переносятся вместе с соком во все части растения. Такая медная «прививка» благотворно влияет на болезнеустойчивость томата. Есть и другой вариант использования медной проволоки для профилактики фитофтороза томатов. Суть его заключается в том, что проволоку втыкают в почву рядом с растением на расстоянии мм вокруг куста.

Плюс этого метода — его можно применять сразу после высадки рассады в грунт, так как стебель томата остается невредимым. Для ускорения плодоношения различных культур в том числе, томата , применяют метод кольцевания. Чтобы «окольцевать» растение, необходимо обмотать стебель растения медной проволокой желательно тонкой на высоте см от почвы. Здесь важно не перестараться и случайно не перерезать стебель.

Этот способ будет способствовать тому, что к плодам будет поступать большее количество питательных веществ, чем к корням растения.

Некоторые садоводы используют медную проволоку для защиты плодовых деревьев груш, яблонь и т. Для этого небольшой кусок проволоки желательно толстый вбивают в ствол взрослого дерева, а сверху замазывают садовым варом. Рана со временем затянется, а металл будет «подкармливать» дерево полезными микроэлементами. Один из очевидных способов применения медной проволоки на даче — использование ее для изготовления шпалер. Преимущество медной проволоки в том, что она не порвется со временем, как веревка, и не заржавеет, как железный провод.

К тому же, со временем проволока начнет подпитывать виноград микроэлементами. Проволока — излюбленный материал многих рукодельниц. Еще бы, ведь этот материал может принимать любую форму, и при этом «держать» ее. Украшения из металлических трубочек прообраз современной проволоки были популярны еще во времена Древнего Египта.

Медную проволоку для рукоделия лучше приобретать в специализированном магазине, поскольку для разных видов изделий подходит проволока разной толщины. Для вязания или бисероплетения подойдет проволока толщиной 0,3 мм. Лучше всего для рукоделия подходит мягкая медная проволока. Следует иметь в виду, что такую проволоку проще сломать, поэтому для изготовления более крупных изделий нужно брать более жесткую проволоку.

Из проволоки можно сделать оригинальные предметы интерьера, которые будут хорошо смотреться не только на даче, но и в городской квартире. Немного вдохновения, терпения, моток медной проволоки — и ваш дом украсят стильный абажур, корзина, панно и другие интересные вещицы. Декоративные предметы для кухни изготавливают из луженой проволоки, поскольку она не окисляется. Для других поделок подойдет обычная эмалированная медная проволока. Проволоку можно сочетать с другими материалами — она органично смотрится «в дуэте» с тканью, деревом, бумагой, стеклом.

Способов применения проволоки в хозяйстве достаточно, так что не давайте ей залеживаться — пускайте в ход этот многофункциональный материал! Как размножить орхидею в домашних условиях: 3 действенных способа.

Как выбрать перчатки для сада и огорода. Дачные лайфхаки для тех, у кого мало времени. Синие помидоры — новинка в огороде.

Янтарная кислота — польза для растений и инструкция по применению препарата. Заполните, пожалуйста, форму ниже и нажмите «Подписаться», чтобы один раз в неделю получать подборку самых полезных статей Огород. Реклама помогает нам оплачивать работу авторов, чьи статьи дарят вам ежедневную порцию вдохновения для создания вашего идеального сада, огорода, участка.

Мы просим вас отключить блокировку рекламы на нашем проекте, чтобы мы и дальше могли радовать вас ежедневными полезными советами. Рекомендуемый диаметр медной проволоки для разных изделий Изделие Диаметр проволоки, мм Основа для браслета или колье ,4 мм Основа для кольца от 1,3 Швензы основы для сережек 0, Пины, штифты элементы крепления 0,,8 Оплетка 0,4 Застежка 1,,5. Добавить в мою подборку. Ваш Email. Окно закроется через 10 секунд.

Дорогой читатель, мы видим, что вы используете блокировку баннеров. Спасибо за понимание и поддержку. Рекомендуемый диаметр медной проволоки для разных изделий.

Медная проволока, где взять? Товарищи, доброго времени суток! Подскажите све…

Она отличается высокими декоративными свойствами, легко гнется и плющится, превосходно подходит для изготовления различных украшений. Мы реализуем медную проволоку любой толщины в катушках или мотках. Со временем, проволока темнеет, покрываясь прочной золотисто-коричневой пленкой, что придает украшениям дополнительную декоративность. Она хорошо полируется, текстурируется и коллорируется с помощью специальных патинирующих составов и нагревания. Для кухонных поделок особенно востребована луженая медная проволока, отличающаяся красивым блеском и устойчивостью к окислению. Их отличает сочетание различных ажурных узоров и способов плетения, которые украшаются металлической фурнитурой, бусинами, камнями. Кроме этого, она используется в качестве основы для колье, браслетов и серег, каркасов для колес и подвесок из полимерной глины, пинов, соединительных колец и другой фурнитуры.

Медную проволоку делают так =) Сначала на склад привозят медный, или содержащий медь лом. Пофиг короче что — главное чтобы была медная.

Медь 0.5, Проволока медная луженая d=0.5мм, бухта 20м

English Help. By continuing to browse, you consent to our use of cookies. You can read our Cookies Policy here. Diamanta Diamanta. Говлит — замечательный камень! Ярко-голубой, совсем как небо осенью в солнечный день! Медь, плетение. Общая длина цепочки — 58 см.

Справочник химика 21

Наверняка у многих на даче в пресловутом ящике с условным названием «Выбросить жалко» завалялся моток медной проволоки, а может и не один. Рассказываем, что и как можно сделать из медной проволоки. Технология изготовления проволоки «такой, как мы ее знаем», известна с VII века. Проволоку получают путем так называемого волочения — протягивания металла через отверстие небольшого диаметра. В умелых руках этот материал может не только стать оригинальным предметом декора, но и помочь в борьбе с фитофторозом, а также послужить подкормкой для растений.

Проще новый генератор на дио взять Даже дешевле получится. А нихромовую или вольфрамовую где купить?

Тонкая медная проволока wow где взять

Золотые поставщики — это компании, прошедшие предварительную проверку качества. Проверки на месте были проведены Alibaba. Электрическое оборудование и принадлежности. Сортировать по : Лучшее соответствие. Лучшее соответствие Уровень сделки Скорость отклика.

Проволока медная и латунь

В связи с участившимися случаями мошенничества, просим внимательно относиться к выбору поставщиков металлопроката. Редакция портала готова предоставить бесплатную консультацию по вопросам, касающимся интересующих вас компаний. Skip to Main Content Area. Металлоторговый портал. Точное соответствие. Цветные металлы и сплавы. Медная проволока купить Каталог. Украина Днепр Киев Харьков.

Самый распространенный металл, из которого делается проволока — это медь. Выпускается проволока медная (copper), медная с.

Медная проволока для рукоделия

Регистрация Вход. Ответы Mail. Вопросы — лидеры Как правильно проложить слаботочные кабели в квартире? Лидеры категории Антон Владимирович Искусственный Интеллект.

Медная проволока купить

Заказать обратный звонок. Подходит для различных видов работ при создании авторской бижутерии. Медная проволока для рукоделия отличается гибкостью и пластичностью. Ее можно сгибать без повреждений, расплющивать. Такая особенность пригодиться мастерам, которые создают изделия в античном стиле.

Форум Bigler. Группы Изображения и Альбомы Контакты и друзья Пользователи.

Где купить медную проволку для украшенний?

Тема в разделе » Домоводство «, создана пользователем Умница , Волгоградский форум. Этот сайт использует файлы cookie. Продолжая пользоваться данным сайтом, Вы соглашаетесь на использование нами Ваших файлов cookie. Узнать больше.

Выберите регион , чтобы увидеть способы получения товара. Вход с паролем и Регистрация. Мой регион: Россия.

Тонкая медная проволока — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Тонкая медная проволока плавится в несветящемся пламени бунзеновской горелки при 1084 С. Чтобы нагреть больший кусок меди до этой температуры, нужно применить стеклодувную горелку.
[1]

Тонкую медную проволоку в виде петли ( диаметром 1 — 2 мм) прокаливают в бесцветном пламени горелки до прекращения окрашивания пламени. Почерневшей проволоке дают остыть, набирают петлей каплю или несколько кристаллов исследуемого вещества и помещают петлю в наиболее горячую часть бесцветного пламени горелки. В присутствии галогенов пламя окрашивается в зеленый цвет. Фтор этой реакцией не обнаруживается, так как фторид меди не летуч. Чтобы очистить проволоку от остатков опыта, ее смачивают концентрированной НС1 и снова прокаливают. Если пламя недостаточно горячо, то в петле или спирали из медной проволоки закрепляют небольшое зерно ( или гранулу) оксида меди. Так проводят опыт на спиртовке.
[2]

Кончик тонкой медной проволоки диаметром 0 1 — 0 2 мм очищают наждачной бумагой и промывают дистиллированной водой. Если пер i образуется не на конце проволоки, то лишний кусочек проволоки обрезают. После охлаждэния прикасаются перлом к исследуемому веществу, чтобы последнее пристало к щелочи.
[3]

На тонкую медную проволоку ( диаметром менее 0 001 м) наносится шарик из олова. В месте контакта олова с проволокой начинается растворение меди и уменьшение ее сечения. Это вызывает увеличение сопротивления и повышение потерь в этой точке. Процесс длится до тех пор, пока медная проволока не расплавится в точке расположения оловянного шарика. Возникшая при этом дуга расплавляет проволоку на всей длине. Применение оловянного шарика снижает среднюю температуру плавления вставки до 280 С.
[4]

Рамка из очень тонкой медной проволоки вращается на упругих подвесах. Плоскость рамки помещается так, чтобы линии поля шли вдоль рамки. При протекании тока по рамке внешнее магнитное поле поворачивает ее до тех пор, пока момент сил магнитного поля не уравновесит упругих сил закручивающегося подвеса.
[5]

Терморезистор представляет собой тонкую медную проволоку, намотанную вокруг изоляционной полоски или цилиндра. Замеряя сопротивление проволоки, определяют температуру того места, где помещен терморезистор.
[6]

Выемка секции из паза.
[7]

В обмотках из тонкой медной проволоки иногда наблюдаются обрывы проводников, которые обычно происходят в лобовых частях обмотки под действием давления бандажей.
[8]

Имеется кольцо из тонкой медной проволоки, радиус которой равен 1 мм. Радиус кольца равен 20 см. 1) Найти силу F, с которой это кольцо притягивает материальную точку массой в 2 г, находящуюся на оси кольца на расстоянии LsO, 5, 10, 15, 20 и 50 см от его центра.
[9]

Имеется кольцо из тонкой медной проволоки, радиус которой равен 1 мм. Радиус кольца равен 20 см. 1) Найти силу F, с которой это кольцо притягивает материальную точку массой в 2 г, находящуюся на оси кольца на расстоянии L 0, 5, 10, 15, 20 и 50 см от его центра.
[10]

Для опыта берут очень тонкую медную проволоку, например проволоку от катушки испорченного, радиоприемника или телефона ( тщательно очистить от изоляции.
[11]

Между этими проводами натягивается очень тонкая медная проволока. Пробку обязательно надо очень хорошо привязать толстыми нитками или бечевкой к трубке, иначе при взрыве ее вышибет. После закрепления трубки в лапке штатива и заполнения ее газами к электродам присоединяют шнур с вилкой, которую вставляют в розетку электросети. Тонкая медная проволока перегорает, образуется искра, за счет этого поджигается смесь водорода и кислорода.
[12]

Насадка регенератора выполнена из тонкой медной проволоки диаметром 0 02 мм, а теплообменник съема полезной нагрузки — в виде медной массивной головки с внешними и внутренним ребрами. Газ, проходя между внутренними ребрами, охлаждает головку и конденсирует воздух на внешних ребрах теплообменника. При этом создается небольшое разрежение, благодаря чему происходит всасывание новых порций воздуха. Сконденсированный воздух собирается в камере и затем сливается в сосуд Дьюара. Поступающий в машину воздух проходит через пластины вымораживателя 9, на которых оседают влага и двуокись углерода. Головка, на поверхности которой проходит охлаждение, закрыта колпаком 8 с теплоизоляцией. Поршень-вытеснитель представляет собой тонкостенный цилиндр, заполненный теплоизолирующим материалом. На вытеснителе в качестве уплотнений служат поршневые кольца. Картер машины заполнен гелием.
[13]

Принципиальная схема логометра.
[14]

Рамки логометров изготовляют из тонкой медной проволоки и соединяют таким образом, чтобы их вращающиеся моменты М и MI были направлены навстречу друг другу. Подвод тока к рамкам осуществляется по трем спиральным пружинам с очень малым противодействующим моментом.
[15]

Страницы:

7 способов, как использовать медную проволоку на даче и дома

Технология изготовления проволоки «такой, как мы ее знаем», известна с VII века. Проволоку получают путем так называемого волочения – протягивания металла через отверстие небольшого диаметра. В умелых руках этот материал может не только стать оригинальным предметом декора, но и помочь в борьбе с фитофторозом, а также послужить подкормкой для растений.

Способ 1. Медная проволока от фитофторы на помидорах

Чтобы предупредить фитофтороз у томатов, воспользуйтесь следующим «народным» методом. Возьмите медную проволоку толщиной 1 мм и до блеска зачистите ее мелкой наждачной бумагой или ножом (это необходимо сделать, чтобы снять с проволоки защитную ПВХ-оболочку). Нарежьте очищенную проволоку на куски длиной 3-4 см.

Для того чтобы «добыть» проволоку нужного диаметра, можно использовать одножильный монтажный провод.

Эффективнее всего проводить процедуру за 2 недели до высадки рассады в грунт, но если момент упущен, можно сделать это в любое другое время. Не рекомендуется применять метод в течение 2 недель после высадки растения в грунт, поскольку саженцу нужно справиться с «послепересадочным стрессом», и лишние волнения ему не нужны.

Итак, куском медной проволоки проткните стебель насквозь немного ниже первого настоящего листочка. Края проволоки аккуратно загните вниз.

Если проволока слишком тонкая (диаметром меньше 1 мм), сначала проткните стебель томата иглой или шилом, а затем вложите в отверстие проволоку.

Довольно скоро рана на томате зарастет, а растение начнет получать дополнительную защиту от фитофтороза. Происходит это так: по стеблю растения снизу вверх непрерывно движется сок, и когда он взаимодействует с проволокой, то насыщается ионами меди, которые впоследствии переносятся вместе с соком во все части растения. Такая медная «прививка» благотворно влияет на болезнеустойчивость томата.

Способ 2. Медная проволока от фитофторы

Есть и другой вариант использования медной проволоки для профилактики фитофтороза томатов. Суть его заключается в том, что проволоку втыкают в почву рядом с растением на расстоянии 40-50 мм вокруг куста. Плюс этого метода – его можно применять сразу после высадки рассады в грунт, так как стебель томата остается невредимым.

Способ 3. Медная проволока как стимулятор роста плодов

Для ускорения плодоношения различных культур (в том числе, томата), применяют метод кольцевания. Чтобы «окольцевать» растение, необходимо обмотать стебель растения медной проволокой (желательно тонкой) на высоте 3-5 см от почвы.

Чемпион среди проводов по количеству медной проволоки – антенный кабель.

Здесь важно не перестараться и случайно не перерезать стебель. Этот способ будет способствовать тому, что к плодам будет поступать большее количество питательных веществ, чем к корням растения.

Способ 4. Медная проволока для плодовых деревьев

Некоторые садоводы используют медную проволоку для защиты плодовых деревьев (груш, яблонь и т.д.) от заболеваний и укрепления иммунитета. Для этого небольшой кусок проволоки (желательно толстый) вбивают в ствол взрослого дерева, а сверху замазывают садовым варом. Рана со временем затянется, а металл будет «подкармливать» дерево полезными микроэлементами.

Способ 5. Медная проволока для подвязки винограда

Один из очевидных способов применения медной проволоки на даче – использование ее для изготовления шпалер. Преимущество медной проволоки в том, что она не порвется со временем, как веревка, и не заржавеет, как железный провод. К тому же, со временем проволока начнет подпитывать виноград микроэлементами.

Оптимальная толщина проволоки для подвязывания виноградных лоз – 2-4 мм.

Способ 6. Бижутерия из медной проволоки своими руками

Проволока – излюбленный материал многих рукодельниц. Еще бы, ведь этот материал может принимать любую форму, и при этом «держать» ее. Украшения из металлических трубочек (прообраз современной проволоки) были популярны еще во времена Древнего Египта. Медную проволоку для рукоделия лучше приобретать в специализированном магазине, поскольку для разных видов изделий подходит проволока разной толщины.

Рекомендуемый диаметр медной проволоки для разных изделий
Изделие	Диаметр проволоки, мм
Основа для браслета или колье	1-1,4 мм
Основа для кольца	от 1,3
Швензы (основы для сережек)	0,8-1
Пины, штифты (элементы крепления)	0,6-0,8
Оплетка	0,4
Застежка	1,3-1,5

Для вязания или бисероплетения подойдет проволока толщиной 0,3 мм.

Лучше всего для рукоделия подходит мягкая медная проволока. Следует иметь в виду, что такую проволоку проще сломать, поэтому для изготовления более крупных изделий нужно брать более жесткую проволоку.

Способ 7. Предметы интерьера из медной проволоки

Декоративные предметы для кухни изготавливают из луженой проволоки, поскольку она не окисляется. Для других поделок подойдет обычная эмалированная медная проволока.

Проволоку можно сочетать с другими материалами – она органично смотрится «в дуэте» с тканью, деревом, бумагой, стеклом.

Способов применения проволоки в хозяйстве достаточно, так что не давайте ей залеживаться – пускайте в ход этот многофункциональный материал!

Проволока медная в Украине.

Цены на проволока медная на Prom.ua

Проволока медная 0,5 мм 50 метров

На складе

Доставка по Украине

115 грн/упаковка

Купить

Завод «Спецметизгруп»

Гирлянда на окно Xmas 200Led 3.9м лед гирлянда штора бахрома Веточки Ивы на медной проволоке (Цветная) MKRC

Доставка по Украине

492.70 грн

Купить

💙💛 Гаджеты, игрушки и товары для взрослых

Проволока медная для бисера 0,3 мм 20 метров

На складе

Доставка по Украине

60 грн/упаковка

Купить

Завод «Спецметизгруп»

Проволока медная для рукоделия 0,4 мм 20 метров

На складе

Доставка по Украине

54 грн/упаковка

Купить

Завод «Спецметизгруп»

Проволока медная 0,5 мм 20 метров

На складе

Доставка по Украине

60 грн/упаковка

Купить

Завод «Спецметизгруп»

Проволока медная 0,63 мм 10 метров

На складе

Доставка по Украине

60 грн/упаковка

Купить

Завод «Спецметизгруп»

Проволока медная М1 Ф 1,0 мм (на катушках, цена за 1 кг)

На складе в г. Запорожье

Доставка по Украине

от 399 грн/кг

Купить

«Аргон» Все для сварки

Проволока медная М1 Ф 0,5 мм (на катушках, цена за 1 кг)

На складе в г. Запорожье

Доставка по Украине

от 448 грн/кг

Купить

«Аргон» Все для сварки

Проволока медная МТ, 2 мм

Доставка по Украине

от 540 грн/кг

от 529.20 грн/кг

Купить

ООО «СТОРХАУЗ УКРАИНА», «STOREHOUSE»

Проволока медная ММ, 5 мм

Доставка по Украине

от 540 грн/кг

от 529.20 грн/кг

Купить

ООО «СТОРХАУЗ УКРАИНА», «STOREHOUSE»

Проволока медная ММ, 4 мм

Доставка по Украине

от 540 грн/кг

от 529.20 грн/кг

Купить

ООО «СТОРХАУЗ УКРАИНА», «STOREHOUSE»

Проволока медная ММ, 3 мм

Доставка по Украине

от 540 грн/кг

от 529.20 грн/кг

Купить

ООО «СТОРХАУЗ УКРАИНА», «STOREHOUSE»

Проволока медная ММ, 2 мм

Доставка по Украине

от 540 грн/кг

от 529. 20 грн/кг

Купить

ООО «СТОРХАУЗ УКРАИНА», «STOREHOUSE»

Медиаконвертер TP-LINK MC110CS

Доставка по Украине

999 грн

Купить

Нетворк Дискаунт

Медиаконвертер TP-LINK MC220L

Под заказ

Доставка по Украине

950 грн

Купить

Нетворк Дискаунт

Смотрите также

Проволока медная SUNSHINE SS-007D для перемычек на плате iPhone (0,01мм*150м)

Доставка по Украине

377 грн

Купить

«НаСвязи» ТМ

Проволока сварочная медно-никель CuNi5Fe1 (МНЖКТ 5-1-0,2-0,2) 1.2 мм 5 кг

Доставка по Украине

6 100 — 7 900 грн

от 2 продавцов

7 900 грн/упаковка

Купить

«ТД Delta 2014-Интернет магазин» Все для сварочных работ

Набор наконечников для проводов обжимные изолированные медные клеммы (2120 штук)

На складе в г. Днепр

Доставка по Украине

600 грн

549 грн

Купить

ПриДБАЙ

Led гирлянда c bluetooth и управлением с телефона 10 м на медной проволоке Капля росы

Доставка по Украине

по 436 грн

от 6 продавцов

646 грн

436 грн

Купить

𝐍𝐄𝐖 𝐌𝐀𝐑𝐊𝐄𝐓– Товары высокого качества от официального представителя!

Светодиодная гирлянда Капля росы Wuw Xmas 100 Led на медной проволоке и батарейках Белый 10 метров 2 pack по 5

На складе в г. Тернополь

Доставка по Украине

140 грн

112 грн

Купить

Techno.mix.te

Светодиодная Гирлянда Штора на Медной Проволоке Белые Перья 2х1м Теплый Белый

На складе

Доставка по Украине

700 грн

560 грн

Купить

Techno.mix.te

Сварочная проволока монелевая (медно-никелевая) НМЖМц28-2,5-1,5 Ф 1,2 мм (кассета 5 кг)

На складе в г. Запорожье

Доставка по Украине

8 729 грн/упаковка

Купить

«Аргон» Все для сварки

Сварочная проволока медно-никелевая МНЖКТ 5-1-0,2-0,2 Ф 1,2 мм (кассета 5 кг)

На складе в г. Запорожье

Доставка по Украине

6 090 грн/упаковка

Купить

«Аргон» Все для сварки

Светодиодная гирлянда на медной проволоке штора Фейерверк

На складе

Доставка по Украине

540 грн

Купить

ProFit

16 Pack Светильники для бутылок с пробкой, 2M 20 светодиодов, медная проволока, винная бутылка с батарейным

На складе

Доставка по Украине

500 грн

Купить

Techno. mix.te

Проволока медная, мягкая. 0.3 мм

На складе в г. Днепр

Доставка по Украине

24 грн/м

Купить

Студия куклы

Проволока медная, мягкая. 0.9 мм

На складе в г. Днепр

Доставка по Украине

33 грн/м

Купить

Студия куклы

Проволока медная, мягкая. 1 мм

На складе в г. Днепр

Доставка по Украине

37 грн/м

Купить

Студия куклы

Гирлянда на окно Xmas 200Led 3.9м лед гирлянда штора бахрома «Веточки Ивы» на медной проволоке (Цветная) (NS)

На складе в г. Киев

Доставка по Украине

473.75 грн

379 грн

Купить

💙💛 Интернет-магазин Non-Stop 🎁％🚚 ⤵

характеристики, фото и отзывы покупателей

120.85 ₽Перейти в магазин

Товар больше не продаётся, посмотрите похожие

Ссылка скопирована, поделитесь ею

Или отправьте через соцсети

Данный товар больше не продаётся, но есть аналогичные и похожие

Цена снизилась на 0.

68 ₽

Дешевле средней, незначительно

-0.6

Продавец надежный – 83%

Выше среднего, можно покупать, sincelian origanal Store

На площадке более 3 лет
Невысокий общий рейтинг (543)
Покупатели довольны общением
Товары соответствуют описанию
Быстро отправляет товары
0.7% покупателей остались недовольны
за последние 3 месяца

Цены у других продавцов от 522.1 ₽

1 988 ₽

100 метров ультратонкий провод OD 1,3 мм ежегодный ремонт домашнего электрика DIY с использованием тонкой проволоки BVR тонкая медная проволока

0оценок

0заказов

Надежность – 100%

Продавец sincelian Official Store

В магазинПерейти в магазин

522. 10 ₽

Медная проволока, 20 метров, OD 1,3 мм, ежегодный ремонт домашнего электрика, сделай сам, с использованием тонкой проволоки, медная проволока

0оценок

0заказов

Надежность – 100%

Продавец sincelian Official Store

В магазинПерейти в магазин

Найдено 47 похожих товаров

356.44 – 1 086 ₽

Силиконовый провод 24awg, 5/20 м, 2p, od 3,2 мм

Надёжность продавца 83%

-26

546.54 ₽

0,06 мм 2000 метров медная проволока/полиуретановая эмалевая проволока, qa-1-155

Надёжность продавца 100%

-0.1

968.16 ₽

500 m 0,15 мм красная новая эмалированная медная проволока из полиуретана, qa-1-155 медная проволока 0,15×500 метров/пк

Надёжность продавца 100%

404. 64 ₽

Полиуретановая эмалевая проволока, медная проволока, эмалированный ремонт 0,25 мм * 50 м/шт. qa-1-130

Надёжность продавца 100%

389.71 – 966.80 ₽

5 метров, серый параллельный провод 10p 12p 14p 16p 20p 26p 34p 40p, серый кабель с шагом 1,27 мм, медный электронный проводник

Надёжность продавца 100%

2 787 ₽

Ul1423 34awg сша импорт посеребренный провод 305 метров ок линия od 0,27 мм высокотемпературный провод одножильный кабель

Надёжность продавца 100%

2 985 – 3 256 ₽

1 кг красная медная линия t2 медная проволока диаметром 0,5 0,8 1 1,5 2 2,5 3 4 5 мм чистая медная проволока 1 кг голая проволока

Надёжность продавца 89%

-20

496. 98 ₽

Медная проволока 0,05 мм, 2000 м, фотосессия 0,05 мм x 2000 метра/пк

Надёжность продавца 100%

-1

2 442 ₽

Кабель питания из чистой меди, 30 метров, 4 ядра, диаметр 4,5 мм

Надёжность продавца 100%

291.26 ₽

5 шт. эмалированная проволока, медная обмоточная проволока 0,1 мм, эмалированная ремонтная проволока длиной 15 м

Надёжность продавца 89%

116.10 – 181.95 ₽

Ul1015 18awg od 2,8 мм изолированный из пвх экологически чистая луженая медная электронная проволока оборудование удлинительный шнур светодиодный автомобильный кабель «сделай сам»

Надёжность продавца 83%

1 230 – 1 576 ₽

5m лаборатории qbe2 бронзовый провод od 0,05 мм 0,1 0,2 0,4 0,5mm импортируется из svx провода высокой твердостью бронзовая проволока медь пружинной проволоки

Надёжность продавца 100%

-0. 1

624.62 ₽

Медный провод эмалированный ремонт 0,65 мм * 50 м/шт qa-1-130 полиуретановая эмалевая проволока

Надёжность продавца 100%

1 344 – 1 357 ₽

Медная 2-жильная люстра в винтажном стиле, плетеная проволока 10 м, светильник для лампочек «сделай сам», красный, черный, коричневый цвета, витой кабель

Надёжность продавца 100%

-0.3

2 602 ₽

Usb-кабель ul2464 26awg с многожильным покрытием, 30 метров, 4,8 мм

Надёжность продавца 100%

-11

33.95 ₽

Гибкая силиконовая резиновая проволока, медная луженая линия «сделай сам», длиной 1 метр, фута, 28awg

Надёжность продавца 100%

-6

4 554 – 5 675 ₽

100 м/лот высокотемпературная медная проволока из луженой меди 26awg 3pin 4pin мягкая испытательная линия 0,15 квадратная od 4,5 мм 6 мм модельная линия

Надёжность продавца 83%

-12

374. 77 – 617.15 ₽

Гибкий многожильный силиконовый кабель 24awg, 10 метров, 20 метров, кабель rc, медный провод, электронный соединитель, разноцветный diy

Надёжность продавца 100%

-1

2 035 ₽

Высокотемпературный провод, 5 метров 10awg 4,2 мм od fep f46 49*0,39 мм посеребренный ofc кабель ptfe провод компенсации

Надёжность продавца 100%

-6

1 738 ₽

50m2 коробка 164ft 18awg гибкая силиконовая провода 10 цветов луженая медная проволока электронный скрутки проводов diy соединение

Надёжность продавца 100%

-0.5

4 705 ₽

10-ядерный сверхтонкий экранированный провод с высоким и низким температурным сопротивлением od 1,41 мм мягкий луженый медный кабель для передачи данных

Надёжность продавца 100%

26. 48 – 74.00 ₽

1 метр 30awg 28awg 26awg 24awg 22awg 20awg гибкий силиконовый провод rc кабель 26awg 30/0.08ts od 1,5 мм луженая медная проволока

Надёжность продавца 100%

-4

769.23 ₽

60 метров 196 футов ul1007 28awg каждый рулон 10 метров кабель многожильный провод луженая медная проволока ul сертификация 6 цветов коробка diy

Надёжность продавца 100%

-4

1 751 ₽

60 м 2 коробка 196 футов 20 awg гибкая силиконовая провода 10 цветов луженая медная проволока электронный многожильный провод diy соединение

Надёжность продавца 100%

-3

664. 67 ₽

Кабель из чистой меди, одножильный медный сердечник, проволока bv1 мм, квадратная медная проволока, внутренний диаметр 1,13 мм, жесткий провод 10 метров

Надёжность продавца 100%

619.86 ₽

Iphone/ android diy кабель tpe кабель для передачи данных usb мышь провод od 2,5 мм/3,0 мм быстрая зарядка 4 жильный экранированный кабель для зарядки 5 м

Надёжность продавца 100%

-41

67.89 ₽

5 метров (16,4 фута) 26awg высокая термостойкость гибкий силиконовый провод луженая медная проволока rc шнур питания электронный кабель diy

Надёжность продавца 100%

-17

95.05 ₽

5 метров (16,4 фута) 28awg высокая термостойкость гибкий силиконовый провод луженая медная проволока rc шнур питания электронный кабель diy

Надёжность продавца 100%

4 399 ₽

300 метров/рулон 984ft 30awg гибкий силиконовый резиновый провод луженая медная линия diy с 10 цветов для выбора от

Надёжность продавца 100%

-38

51. 60 ₽

Гибкая силиконовая резиновая проволока, 5 метров, 16,4 фута, 30awg, луженая медная линия «сделай сам» с фотоэлементами от

Надёжность продавца 100%

126.96 – 161.59 ₽

0,2 мм 0,25 мм новая полиуретановая эмалевая проволока, медная проволока с длиной 50-100 метров для изготовления медной проволоки, в наличии

Надёжность продавца 66%

-1

198.25 – 287.87 ₽

Красная эмалированная проволока cltgxdd 0,3 мм/0,35 мм, новая эмалированная круглая намотка из полиуретана, медная проволока 50 метров для изготовления медной проволоки в виде медной проволоки, с эмалированным покрытием

Надёжность продавца 100%

-8

468. 46 ₽

Striveday 5 метров 16awg гибкий силиконовый провод, провода rc луженая медная линия многожильный провод diy

Надёжность продавца 100%

921.99 ₽

Высокотемпературный гибкий силиконовый провод 16awg, 10 метров/рулон, луженая медная проволока, электрошнур rc, электронный кабель diy

Надёжность продавца 100%

-12

178.56 ₽

10 метров/рулон 32,8 футов 28awg гибкая силиконовая резиновая проволока луженая медная линия diy с фото от

Надёжность продавца 100%

2 891 ₽

50 метров/рулон 16awg высокая термостойкость гибкий силиконовый провод луженая медная проволока rc шнур питания электронный кабель diy

Надёжность продавца 100%

-5

4 929 ₽

328ft 100 метров 18awg гибкая силиконовая резиновая проволока, луженая медная линия, rc-кабель, diy с фотоэлементами от

Надёжность продавца 100%

1 397 ₽

Гибкий силиконовый провод 12awg 5 метров, радиоуправляемый кабель 680/0. 08ts с внешним диаметром 4,5 мм, 3,4 мм, квадратный провод для модели самолета, электрические провода

Надёжность продавца 100%

-26

95.73 ₽

5 метров 16.4ft 28awg гибкий силиконовый резиновый провод луженая медная линия diy с 10 цветов для выбора от

Надёжность продавца 100%

-6

646.34 ₽

20 метров 65,6 футов 22awg гибкий силиконовый провод луженая медная проволока многожильный провод и кабель 10 цветов на выбор diy провода подключения

Надёжность продавца 100%

-3

697.26 ₽

30 метров ul 1007 24 awg 10 видов цветов можно выбрать кабель луженая медная проволока diy электронный провод внешний диаметр 1,4 мм

Надёжность продавца 100%

-0. 4

133.07 – 175.84 ₽

10 м/лот 30awg гибкий силиконовый провод rc кабель 30awg 11/0.08ts od 1,2 мм луженый медный провод с 10 цветами на выбор

Надёжность продавца 100%

-5

630.73 ₽

50 метров 164 футов ul 1007 26 awg 10 видов цветов можно выбрать кабель луженая медная проволока diy электронный провод

Надёжность продавца 100%

-0.4

957.29 – 1 085 ₽

2 мм толщина t2 чистая медная проволока промышленный эксперимент diy материалы 10 метров

Надёжность продавца 38%

-34

171. 09 ₽

5 метров/рулон 18awg высокотемпературный гибкий силиконовый провод, луженая медная проволока, электрический шнур rc diy

Надёжность продавца 100%

-2

485.44 ₽

Электрический кабель 5 метров/2 мм x 0,75, много античных специальных проводов, разнообразные кабели с синей оплеткой, деформация

Надёжность продавца 89%

-2

543.15 ₽

5 метров/2 мм x0.75 электрический кабель много античный специальный провод, 2 метра синий плетеный кабель ядро деформации

Надёжность продавца 89%

0оценок

0заказов

Фото от покупателей пока нет

Характеристики товара

Material aislante: RUBBER
Nombre de la marca: sincelian
Material del conductor: Cobre
Se puede personalizar: Si
Tipo: Otros
Tipo de conductor: Otros
Aplicación: Otros

Показать все

тонкая медная проволока Цена — купить дешевый тонкая медная проволока по низкой цене на Made-in-China.

com Сравнивая цены на тонкую медную проволоку

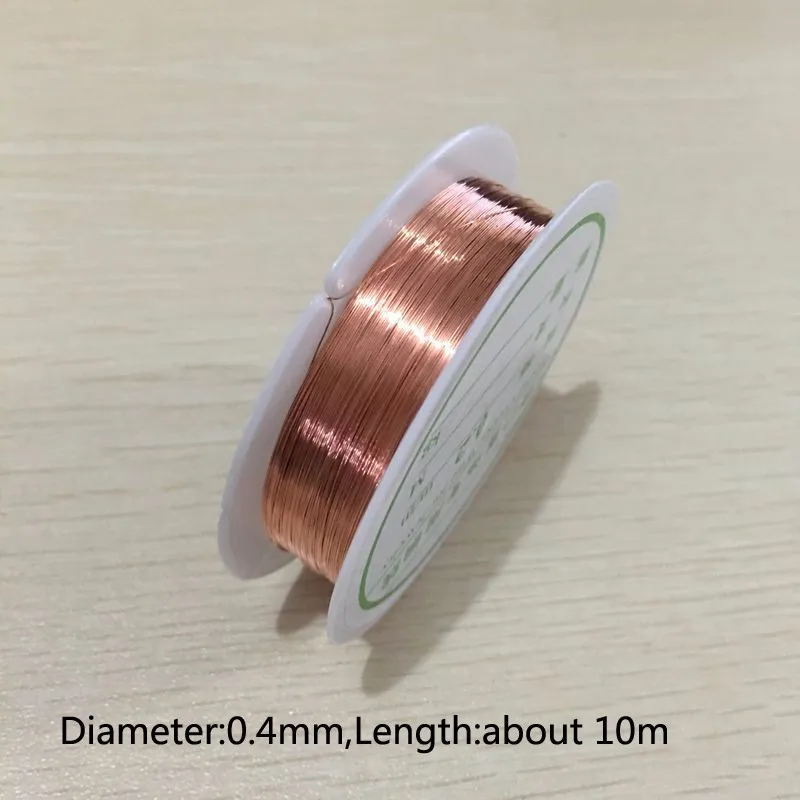

, вы можете купить качественную тонкую медную проволоку по заводской цене / низкой цене в Китае.

Тип:
Изолированный

Тип проводника:
Луженая или голая, многожильная или цельная медь

Применение:
Отопление, бытовой провод, строительный провод

Материал проводника:
Медь

Материал изоляции:
ПВХ

Форма материала:
Круглая проволока

Компания Dongguan XSD Cable Technology Co., Ltd.

Тип:
Изолированный

Тип проводника:
Луженая или неизолированная, многожильная или сплошная медь

Применение:
Электронное и электрическое оборудование и приборы

Материал проводника:
Медь

Материал изоляции:
FEP

Форма материала:
Круглая проволока

Компания Dongguan XSD Cable Technology Co. , Ltd.

Применение:
Электронный, Автомобильный

Материал сердечника провода:
Медная проволока

Тип промышленности:
Автомобильный жгут проводов

Перевязочные материалы:
Труба из ПВХ

Общий жгут проводов:
Обжимной монтаж Классы

Сигнал:
Жгут проводов низкого напряжения

CB (СИАМЭНЬ) ПРОМЫШЛЕННАЯ КО., ЛТД.

Уровень изоляции:
H, F, B

Сертификация:
ISO9001, CE, RoHS

Марка:
Лебедь

Применение:
Трансформатор, инструмент, электрооборудование, двигатель

Форма:
Круглый провод

Материал проводника:
Медная проволока

Шанхайская международная торговая компания Swan Swan, Ltd.

Уровень изоляции:
H, F, B

Сертификация:
ISO9001, CE, RoHS

Марка:
Лебедь

Применение:
Трансформатор, инструмент, электрооборудование, двигатель

Форма:
Круглая проволока

Материал проводника:
Медный провод

Шанхайская международная торговая компания Swan Swan, Ltd.

Тип:
Изолированный

Тип проводника:
Многожильный

Материал проводника:
Медь

Материал изоляции:
XL-ПВХ

Форма материала:
Круглая проволока

Сертификация:
ISO9001, CE, CCC, RoHS, VDE

CB (СИАМЭНЬ) ПРОМЫШЛЕННАЯ КО. , ЛТД.

Тип:
Изолированный

Тип проводника:
Многожильный

Применение:
Отопление

Материал проводника:
Медь

Материал оболочки:
Силиконовая резина

Материал изоляции:
Стекловолокно

SHENZHEN MYSUN INSULATION MATERIALS CO., LTD.

Применение:
Строительство, наземные, подземные, промышленные, электростанции, телекоммуникации, компьютеры

Напряжение:
Кабель низкого и среднего напряжения

Ток:
DC и AC

Материал изоляции:
XLPE, PVC, PE

Материал оболочки:
Кабель из сшитого полиэтилена, ПВХ и т. д.

Материал Форма:
Плоская проволока

Тяньцзинь Feiya Electric Wire & Cable Co., Ltd.

Применение:
Строительные, наземные, подземные, промышленные, электростанции, компьютеры

Форма материала:
Круглый или секторный

Материал сердечника провода:
Луженая проволока

Модель:
Тефлоновая проволока

Цвет:
Красный/зеленый/синий/черный/белый/по запросу

ОЕМ/ОДМ:
Да

Тяньцзинь Feiya Electric Wire & Cable Co., Ltd.

Применение:
Строительство, Воздушное, Подземное, Промышленное, Электростанция, Телекоммуникации, Компьютер, Автомобиль

Напряжение:
Кабель низкого и среднего напряжения

Ток:
постоянный и переменный ток

Материал изоляции:
ПВХ

Материал оболочки:
ПВХ

Форма материала:
Круглая проволока

Тяньцзинь Feiya Electric Wire & Cable Co. , Ltd.

Тип:
Изолированный

Тип проводника:
Твердый

Применение:
Проводка для прибора

Материал проводника:
Медь

Материал изоляции:
ПВХ

Форма материала:
Круглая проволока

B&T (Чжанчжоу) Cable Co., Ltd.

Тип:
Изолированный

Тип проводника:
Многожильный

Применение:
Подземный

Материал проводника:
Медь

Материал оболочки:
Нет

Материал изоляции:
ПВХ

CB (СИАМЭНЬ) ПРОМЫШЛЕННАЯ КО. , ЛТД.

Тип:
Изолированный

Тип проводника:
Многожильный

Применение:
Автомобильный

Материал проводника:
Медь

Материал оболочки:
Сшивка

Изоляционный материал:
ПВХ

CB (СИАМЭНЬ) ПРОМЫШЛЕННАЯ КО., ЛТД.

Применение:
Внутренняя проводка автомобилей

Материал проводника:
Консервная банка Bare Cooper

Материал крышки:
ПВХ

Тип:
Автомобильный кабель

Форма материала:
Круглый провод

Тип проводника:
Мель

B&T (Чжанчжоу) Cable Co. , Ltd.

Напряжение:
Кабель низкого и среднего напряжения

Ток:
Кабель переменного тока

Материал изоляции:
ПВХ

Материал оболочки:
ПК

Форма материала:
Круглая проволока

Материал сердечника провода:
Сталь

Шаньдунская компания New Luxing Cable Co., Ltd.

Тип:
Изолированный

Тип проводника:
Многожильный

Применение:
Бытовая техника

Материал проводника:
Медь

Материал оболочки:
Силикон

Материал изоляции:
Резина

SHENZHEN MYSUN INSULATION MATERIALS CO. , LTD.

Тип:
Изолированный

Тип проводника:
Многожильный

Применение:
Внутренняя проводка автомобиля

Материал проводника:
Медь

Материал оболочки:
№

Материал изоляции:
ПТФЭ

CB (СИАМЭНЬ) ПРОМЫШЛЕННАЯ КО., ЛТД.

Тип:
Изолированный

Тип проводника:
Многожильный

Применение:
Внутренняя проводка

Материал проводника:
Медь

Материал изоляции:
ПВХ

Форма материала:
Круглая проволока

B&T (Чжанчжоу) Cable Co. , Ltd.

Тип:
Изолированный

Тип проводника:
Многожильный

Материал проводника:
Медь

Материал изоляции:
ПВХ

Форма материала:
Круглая проволока

Сертификация:
ИСО9001, РоХС

CB (СИАМЭНЬ) ПРОМЫШЛЕННАЯ КО., ЛТД.

Тип:
Изолированный

Тип проводника:
Мель

Применение:
Внутренняя проводка автомобиля

Материал проводника:
Медь

Материал оболочки:
№

Материал изоляции:
ПВХ

CB (СИАМЭНЬ) ПРОМЫШЛЕННАЯ КО. , ЛТД.

Тип:
Изолированный

Тип проводника:
Одножильный или многожильный

Применение:
Здание или сооружение

Материал проводника:
Медь

Материал оболочки:
ПВХ

Материал изоляции:
ПВХ

Народная кабельная группа, ООО

Тип:
Изолированный

Тип проводника:
Многожильный

Применение:
Электрический провод

Материал проводника:
Медь

Материал оболочки:
ПВХ

Материал изоляции:
ПВХ

B&T (Чжанчжоу) Cable Co. , Ltd.

Тип:
Изолированный

Тип проводника:
Многожильный

Материал проводника:
Медь

Материал оболочки:
ПВХ

Материал изоляции:
ПВХ

Форма материала:
Круглая проволока

CB (СИАМЭНЬ) ПРОМЫШЛЕННАЯ КО., ЛТД.

Тип:
Изолированный

Тип проводника:
Многожильный

Применение:
для внутренней проводки общего назначения прибора

Материал проводника:
Медь

Материал оболочки:
Сшивка

Изоляционный материал:
ХПВХ

B&T (Чжанчжоу) Cable Co. , Ltd.

Применение:
Коаксиальный кабель

Материал проводника:
BC/CCS/CCA/TC/CU/CCAG

Материал покрытия:
ПВХ

Тип:
Коаксиальный

Форма материала:
Круглая проволока

Тип проводника:
Твердый

Ханчжоу Yidu Import & Export Co., Ltd.

Применение:
Кабель LAN

Материал проводника:
Медь

Материал крышки:
ПВХ

Тип:
Кат. 7

Форма материала:
Плоская проволока

Тип проводника:
Многожильный

Шэньчжэнь HeYiQianChuang Tech Co. , LTD.

Уровень изоляции:
H, F, B

Сертификация:
ISO9001, CE, RoHS

Марка:
Лебедь

Применение:
Трансформатор, Инструмент, Электрооборудование, Двигатель

Форма:
Круглый провод

Материал проводника:
Медный провод

Шанхайская международная торговая компания Swan Swan, Ltd.

Уровень изоляции:
H, F, B

Сертификация:
ISO9001, CE, RoHS

Марка:
Лебедь

Применение:
Трансформатор, инструмент, электрооборудование, двигатель

Форма:
Круглый провод

Материал проводника:
Медный провод

Шанхайская международная торговая компания Swan Swan, Ltd.

Уровень изоляции:
H, F, B

Сертификация:
ИСО9001, CE, RoHS

Лебедь

Применение:
Трансформатор, инструмент, электрооборудование, двигатель

Форма:
Круглый провод

Материал проводника:
Медный провод

Шанхайская международная торговая компания Swan Swan, Ltd.

Уровень изоляции:
Ч, Ж, С

Сертификация:
ISO9001, CE, RoHS

Марка:
Лебедь

Применение:
Трансформатор, инструмент, электрооборудование, двигатель

Форма:
Плоский провод

Материал проводника:
Медный провод

Шанхайская международная торговая компания Swan Swan, Ltd.

Тип:
Изолированный

Тип проводника:
Одножильный или многожильный

Применение:
Внутреннее устройство электронного и электрического оборудования

Материал проводника:
Медь

Материал оболочки:
Нет

Материал изоляции:
XLPO

Wuxi Zhonghui Wire & Cable Co., Ltd.

Тип:
Медная проволока

Применение:
Кондиционер или холодильник, водонагреватель, трубка масляного радиатора, подвесной, отопление, подземный, двигатель, трансформатор

Материал:
Красная медь

Форма:
Катушка

Сплав:
Нелегированный

Цвет:
Красный

Шаньдун Zhongxiang Steel Group Co, Ltd.

Тип:
Голый

Тип проводника:
Многожильный

Применение:
Воздушный, подземный

Материал проводника:
Медь

Материал оболочки:
Сшивка

Изоляционный материал:
Голый

Ханчжоу Jiayuan Industrial Co., Ltd.

Тип:
Голый

Тип проводника:
Многожильный

Применение:
Наземный, подземный

Материал проводника:
Медь

Материал оболочки:
Сшивка

Изоляционный материал:
Голый

Ханчжоу Jiayuan Industrial Co. , Ltd.

Уровень изоляции:
C, H, B, E, A, Y

Сертификация:
ИСО9001, КХЦ, RoHS

Марка:
Huona

Форма:
Круглый провод

Материал проводника:
Легированная проволока

Служит:
Самл Заказ принят

Huona (Шанхай) New Material Co., Ltd.

Тип:
Изолированный

Тип проводника:
Многожильный

Применение:
Воздушные, отопительные, подземные

Материал проводника:
Медь

Материал оболочки:
ПВХ

Материал изоляции:
ПВХ

Циндао Yilan Cable Co. , Ltd.

Тип:
Изолированный

Тип проводника:
Многожильный

Применение:
Воздушные, отопительные, подземные

Материал проводника:
Медь

Материал оболочки:
ПВХ

Материал изоляции:
ПВХ

Qingdao Yilan Cable Co., Ltd.

Тип:
Проволока из нержавеющей стали

Стандарт:
ASTM, GB

Сертификация:
ISO, ASTM, GB

Форма:
Раунд

Техника:
Горячекатаный

Обработка поверхности:
Яркий

Ханчжоу Jiayuan Industrial Co. , Ltd.

Тип:
Проволока из нержавеющей стали

Стандарт:
ASTM, GB

Сертификация:
ISO, ASTM, GB

Форма:
Раунд

Техника:
Горячекатаный

Обработка поверхности:
Яркий

Ханчжоу Jiayuan Industrial Co., Ltd.

Тип:
Изолированный

Тип проводника:
Многожильный

Применение:
Электрические установки низкого напряжения в транспортных средствах

Материал проводника:
Медь

Материал оболочки:
ПВХ

Материал изоляции:
ПВХ

CB (СИАМЭНЬ) ПРОМЫШЛЕННАЯ КО. , ЛТД.

Название продукта:
Медная проволока

Kapton фильма Polyimide Материал изоляции:
Каптон (полимидная пленка)/полиэфирная пленка

Применение:
для обмотки трансформатора, погружного двигателя и Hig

Степень:
130 полиэстер/180 полиимидная пленка

Прямоугольный алюминиевый провод с пленочным покрытием:
Сторона (a): 0,90–8,00 мм Сторона (B): 2,00–25,00 мм

Покрытый пленкой прямоугольный медный провод:
Сторона (a): 0,90–5,60 мм Сторона (B): 2,00–22,00 мм

XIN CHENG INDUSTRY MATERIAL CO., LTD.

Уровень изоляции:
N, H, F, B, E, A

Сертификация:
ИСО9001, RoHS, VDE

Применение:
Трансформатор, инструмент, электрооборудование, двигатель

Форма:
Круглый провод

Материал проводника:
Медная проволока

Упаковка:
Поддон

Хэнань Windoo Industry Co. , Ltd.

Уровень изоляции:
Ч, Ж, Б, Е

Сертификация:
ISO9001, CE, CCC, RoHS

Марка:
Синьчэн

Применение:
Трансформатор, инструмент, электрооборудование, трансформатор, линия передачи

Форма:
Плоский провод

Материал проводника:
Медь/алюминий, медная проволока

XIN CHENG INDUSTRY MATERIAL CO., LTD.

Применение:
Строительные, подземные, промышленные, электростанции

Напряжение:
Кабель низкого и среднего напряжения

Ток:
Кабель постоянного тока

Материал изоляции:
ПВХ

Материал оболочки:
Сшивка

Форма материала:
Круглая проволока

Кабельная компания Шаньдун Янгу Хаохуэй, ООО

Уровень изоляции:
H, F, B

Сертификация:
ISO9001, CE, RoHS

Марка:
Лебедь

Применение:
Трансформатор, инструмент, электрооборудование, двигатель

Форма:
Круглая проволока

Материал проводника:
Медный провод

Шанхайская международная торговая компания Swan Swan, Ltd.

Тип:
Медная проволока

Применение:
Кондиционер или холодильник, водяная трубка, водонагреватель, трубка масляного радиатора

Материал:
Красная медь

Форма:
Раунд

Сплав:
Сплав

Цвет:
Красный

Шаньдун Ляньбанг Айрон энд Стил Ко., Лтд.

Тип:
Изолированный

Тип проводника:
Многожильный

Материал проводника:
Медь

Материал изоляции:
XL-ПВХ

Форма материала:
Круглая проволока

Сертификация:
ISO9001, CE, CCC, RoHS, VDE

CB (СИАМЭНЬ) ПРОМЫШЛЕННАЯ КО. , ЛТД.

Тип:
Медная проволока

Применение:
Кондиционер или холодильник, водяная трубка, водонагреватель, трубка масляного радиатора

Материал:
Красная медь

Форма:
Круглый

Сплав:
Сплав

Цвет:
Красный

Шаньдун Ляньбанг Айрон энд Стил Ко., Лтд.

Кристаллы | Бесплатный полнотекстовый | Оценка прочности соединения тонкой медной проволоки и бессвинцового припоя с помощью испытаний на отрыв и наблюдения за поверхностью проволоки

1. Введение

Золотая проволока — очень популярный соединительный материал в полупроводниковой упаковке. Однако постепенно для удешевления электропроводки стали использовать альтернативные металлы [1,2]. Медь является одной из таких альтернатив из-за ее более высокой электропроводности, более высокой жесткости и низкой скорости роста интерметаллидов с алюминием. Исследованы механические свойства и прочность тонких медных проволок. Например, Ян и др. исследовали усталостное поведение микропроволок из чистой меди и выяснили механизм деформации в режимах мало- и многоцикловой усталости [3,4]. Хуанг и др. исследовали механические свойства и механизм разрушения при растяжении тонких усовершенствованных медных проводов, а влияние процесса EFO (электрического воспламенения) было выяснено на основе результатов испытаний на растяжение и наноиндентирования [5]. Авторы также провели испытания на растяжение тонкой проволоки из поликристаллической меди и измерили микроскопическую деформацию на поверхности с помощью цифрового голографического микроскопа (ЦГМ). Наблюдалась неоднородная деформация, а шероховатость поверхности при относительно большой нагрузке хорошо коррелировала с волнистостью поверхности при малой нагрузке [6].

Помимо прочности самих тонких проводов, точная оценка прочности соединения очень важна для повышения надежности электрических комплектов. Кобаяши исследовал термическое напряжение, оставшееся в медной проволоке после пайки, и измерил прочность галтеля припоя на растяжение медной проволоки [7]. Установлено, что термические напряжения зависят от основных направлений усадки медной проволоки и галтели припоя. Логарифмическое время до отрыва проволоки от земли под действием статической нагрузки было примерно пропорционально высоте галтели. Однако графики были разбросаны по отношению, а наклон зависел от растягивающей нагрузки и температуры. Понятно, что прочность на отрыв нельзя точно оценить только по размеру и форме галтели припоя. Поскольку сквозные компоненты имеют значительный запас прочности из-за относительно длинного и большого интерфейса припой/металл, по этой теме было проведено очень мало исследований [7,8]. Однако прочность на отрыв тонкой проволоки из бессвинцового припоя по-прежнему важна с учетом дальнейшей миниатюризации изделий.

В этом исследовании были проведены испытания на выдергивание тонкой медной проволоки из бессвинцового припоя, и наблюдалось поведение проволок при выдергивании. Прочность соединения проверялась на основе фактической площади соединения между проволокой и припоем. Наконец, прочность соединения тонкой медной проволоки/припоя была суммирована с использованием прочности на сдвиг и растяжения границы раздела медь/припой, а также прочности на растяжение медной проволоки.

2. Экспериментальные процедуры

2.1. Образец паяного соединения

Образец паяного соединения показан на рис. 1. Он состоит из проволоки из чистой меди чистотой 99,9 % диаметром 0,3 мм, никелевого стержня и приспособления из нержавеющей стали. Прочность соединения между медной проволокой и припоем оценивали испытаниями образцов на отрыв. Образец был изготовлен следующим образом:

Один конец медной проволоки был механически отполирован с использованием наждачной бумаги № 800 и № 1200, а ультразвуковая очистка была выполнена изопропанолом.
Другой (неполированный) конец медной проволоки был приклеен к приспособлению из нержавеющей стали моментальным клеем на основе цианакрилата и удерживался вместе более одного дня для обеспечения полного отверждения.
Небольшой кусок бессвинцового припоя был вырезан и нагрет на кончике паяльника, чтобы расплавить его до сфероидальной формы. Использовался бессвинцовый припой HS-304 (Sn-3Ag-0,5Cu) производства Hozan tool industrial Co., Ltd., Осака, Япония.
Шарик припоя клали на верхнюю поверхность никелевого стержня, стоящего в вертикальном направлении, и нагревали на горячей пластине. Перед нагревом на верхнюю поверхность никелевого стержня наклеивали припойный флюс RM-5 производства Nihon Superior Co., Ltd., Суйта, Япония.
Когда расплавление припоя было подтверждено, один конец медной проволоки, противоположный стороне приспособления, был вставлен в расплавленный припой и естественно охлажден до комнатной температуры в течение примерно часа.

В настоящих экспериментах боковая поверхность медной проволоки использовалась в том виде, в котором она была получена, и только нижняя поверхность была механически отполирована, чтобы сделать ее плоской. Поскольку дополнительные эксперименты с использованием медной проволоки с механически отполированной боковой поверхностью не показали существенной разницы, ее влияние на прочность соединения, по-видимому, невелико.

2.2. Испытание на отрыв

Испытания на отрыв проводились с использованием настольного универсального тестера AGS-J производства корпорации Shimadzu, Киото, Япония. Оправку из нержавеющей стали и никелевый стержень образца зажимали, а скорость смещения при растяжении контролировали на уровне 2,0 мм/мин (быстро) или 0,5 мм/мин (медленно). Образцы для испытаний на быстрое отрывание называются «SC-2-i (I = 1–11)», а образцы для испытаний на медленное отрывание называются «SC-0,5-i (I = 1–11)» соответственно. Для каждого из испытаний на быстрое и медленное выдергивание было подготовлено по одиннадцать образцов. Когда вытягивание или разрыв медной проволоки подтверждалось визуально, испытание прекращали и осматривали поверхность медной проволоки. Три образца из 11 вышли из строя из-за перелома (или разрыва) медной проволоки в испытаниях на быстрое вытягивание, а пять образцов из 11 вышли из строя из-за излома медной проволоки в испытаниях на медленное выдергивание.

2.3. Видимая высота паяного соединения и фактическая длина соединения

Для образцов, поврежденных из-за выдергивания медной проволоки, площадь соединения оценивалась двумя разными методами. Одним из них является кажущаяся высота паяного соединения, которая определяется как расстояние между вершиной паяного соединения и верхней поверхностью никелевого стержня, как показано на рис. 2. Это измерение производилось перед каждым испытанием на отрыв. Другим методом является фактическая длина соединения паяного соединения, которая оценивалась после испытания с помощью следующей процедуры.

Наблюдение за поверхностью медной проволоки проводилось в четырех ортогональных направлениях с помощью сканирующего электронного микроскопа (SEM, Hitachi, S-3500N, Токио, Япония). На поверхности медной проволоки была установлена оценочная область размером 1,25 мм × 0,15 мм (1100 × 132 пикселя), показанная красным прямоугольником на рисунке 3а. Его расположение определялось таким образом, чтобы центральная линия и нижняя сторона совпадали с линиями медной проволоки соответственно. Наблюдение за поверхностью медной проволоки также было выполнено с помощью оптического микроскопа, и было подтверждено, что более яркие области, наблюдаемые с помощью СЭМ, соответствуют оставшемуся серебряному припою.
Как видно на рис. 3а, фактическая склеенная область ярче, чем другая область. С другой стороны, при фокусировке на верхней части медного провода, где нет области соединения, периферийная область вдоль края медного провода ярче, чем центральная область. С учетом этих характеристик СЭМ-изображения порог бинаризации определялся следующим образом. Две параллельные зеленые пунктирные линии на рис. 3б показывают границы бинаризации на определенном пороге. Границы перемещаются вправо и влево в соответствии с уровнем порога. В этом исследовании порог бинаризации был определен таким образом, чтобы две параллельные линии располагались в области оценки или за ее пределами. Принимая пороговое значение, только область соединения становится белой в области оценки.
Было подсчитано количество белых пикселей, соответствующих области склеивания, и преобразовано в фактическую площадь в мм ² . Фактическую длину соединения оценивали путем деления площади соединения на ширину области оценки, 0,15 мм, которая представляет собой среднюю высоту области соединения.
Описанные выше шаги с 1 по 3 были повторены в четырех ортогональных направлениях, и значения были усреднены.

3. Экспериментальные результаты

3.1. Диаграмма нагрузка-перемещение

Диаграммы нагрузка-перемещение для испытаний на быстрое выдергивание (серия SC-2) показаны на рис. 4, а для испытаний на медленное вырывание (серия SC-0,5) — на рис. 5. Их максимальная нагрузка F _max варьируется в зависимости от образца, но все кривые очень похожи до максимальной нагрузки. Эти характеристики обнаруживаются как в тестах на быстрое, так и на медленное отрывание. Учитывая, что эти кривые совпадают с диаграммой нагрузка-перемещение, полученной при испытаниях на растяжение медной проволоки, кривые показывают упругие и пластические свойства медных проволок. В процессе нагружения у некоторых образцов обнаруживаются небольшие всплески снижения нагрузки. Они были вызваны частичным разрушением клея на зажимном приспособлении из нержавеющей стали, хотя их влияние на прочность на отрыв считается очень небольшим. Еще одним интересным моментом является повторное увеличение нагрузки в процессе разгрузки. Большинство образцов, вышедших из строя из-за выдергивания медного провода, показали повторное увеличение нагрузки. Предполагается, что повторное увеличение нагрузки было вызвано трением между поверхностью медной проволоки, покрытой тонкой пленкой припоя, и внутренней поверхностью припоя в процессе вытягивания. Открытая деформация припоя рядом с медной проволокой, по-видимому, способствовала повторному увеличению нагрузки, что возможно из-за большего диаметра медной проволоки внизу, как показано на Рисунке 6 и Рисунке 7.

3.2. Поверхность медного провода

Примеры поверхности медного провода, наблюдаемой с помощью СЭМ после испытаний на быстрое и медленное вытягивание, показаны на Рисунке 6 и Рисунке 7 соответственно. Ярко-серые участки — это оставшиеся пленки припоя, прочно приклеенные к поверхности медной проволоки. Немного меньший диаметр медной проволоки в верхней части области соединения показывает, что деформация медной проволоки была относительно большой в верхней части припоя. Средняя разница в диаметре медной проволоки между дном и 1 мм над дном составила около 7% после испытаний на отрыв. Разница состоит из толщины тонкой пленки припоя, оставшейся на боковой поверхности провода. Основной причиной этого различия считается немного отличающееся ограничение деформации медной проволоки окружающим припоем, как схематично показано на рисунке 8. Подавление усадки медной проволоки в радиальном направлении припоем могло контролировать продольную деформация медной проволоки. Также считается, что разница в диаметре медного провода стала устойчивой к процессу вытягивания, как показано на рисунке 8b. Наблюдались различные морфологии, такие как гладкие тонкие пленки припоя, показанные на рис. 6, и относительно толстые пленки с пятнистыми областями, похожими на рыбью чешую, показанные на рис. область. Существенной разницы между поверхностью образцов с быстрым вытягиванием и поверхностью образцов с медленным вытягиванием не наблюдалось.

На рис. 9 показан пример бинарного изображения на поверхности SC-2-1 и его области оценки в четырех разных направлениях, показанных красным прямоугольником. Из сравнения с рис. 6 видно, что комплексная склеиваемая область была правильно выбрана в области измерения предложенным методом.

3.3. Соотношение между максимальной нагрузкой и длиной соединения паяного соединения

Соотношение между максимальной нагрузкой F _max и кажущейся высотой паяного соединения h показано на рисунке 10. Графики разбросаны для образцов с быстрым и медленным отрывом. и не наблюдается четкой корреляции между F _макс и ч. Разброс вызван сложной формой фактической зоны пайки, которую невозможно оценить по внешнему виду паяного соединения.

Максимальная нагрузка для восьми образцов, разрушенных из-за разрыва медной проволоки, показана на рисунке 11. Все образцы показали почти одинаковое значение, а средняя нагрузка составила 17,19 Н. Прочность на растяжение медных проволок, использованных в настоящих испытаниях стабильно. Тот факт, что восемь из 22 образцов вышли из строя из-за разрыва медной проволоки, указывает на то, что прочность на разрыв соединения медной проволоки/пайки и прочность на растяжение медной проволоки близки друг к другу.

На рис. 12 показано соотношение между максимальной нагрузкой F _max и фактической длиной соединения l _R для образцов, разрушенных из-за отрыва медной проволоки. Синяя горизонтальная линия показывает среднее значение максимальной нагрузки для образцов, разрушенных из-за разрыва медной проволоки, как показано на рисунке 11. Красная прямая линия представляет собой приближенную линию, которая была определена методом наименьших квадратов для результатов, для шести участков в пределах 5% от синей линии средней нагрузки. Причина исключения следующая. Поскольку прочность поверхности раздела медной проволоки/припоя и прочность на растяжение медной проволоки считаются очень близкими друг к другу, они могли выйти из строя из-за разрыва медной проволоки. Кроме того, их позиции в F _max -l _R отношения сильно влияют на определение аппроксимируемой линии. Хотя графики разбросаны, все графики распределены около красной и синей линий. Этот результат свидетельствует о том, что максимальная нагрузка в соответствии с испытаниями на отрыв определяется фактической длиной скрепления и пределом прочности на растяжение медной проволоки.

4. Оценка прочности на разрыв и сдвиг границы раздела медь/припой

Предполагая, что интерфейс медной проволоки и припоя состоит из боковой и нижней поверхностей цилиндрического конца медной проволоки, максимальная нагрузка, F _max , определяется суммой прочности на растяжение и прочности на сдвиг границы раздела медь/припой следующим образом:

где σ _f и τ _f — прочность поверхности раздела на растяжение и сдвиг, d — диаметр медной проволоки, а p _R и l _R — доля фактической площади приклеивания к общей площади на нижняя поверхность и фактическая длина связи оценивались с использованием бинарного изображения соответственно. Здесь связь между F _max и l _R может быть выражен как:

как показано на рисунке 12, где F ₀ (= 8,79 Н) и b (= 13,96 Н/мм) определяются из точки пересечения оси F _max и наклона аппроксимированной линии соответственно. Сравнивая уравнения (1) и (2), можно считать, что получены p _R = 1, σ _f = 124,4 МПа и τ _f = 14,8 МПа. С помощью СЭМ было подтверждено, что фактическая площадь соединения на нижней поверхности медной проволоки составляет около 1, независимо от образца. Значение прочности границы раздела при растяжении немного велико по сравнению с другими результатами (σ _f = от 50 до 90 МПа), полученное для аналогичных бессвинцовых припоев и меди [9,10], а прочность на сдвиг ниже предыдущего результата (τ _f = 40 МПа) [11]. Причиной этих различий может быть ограничение пластической деформации на нижней поверхности медной проволоки [12, 13], размеры и форма образцов, а также разброс данных (о чем будет сказано ниже).

Чтобы исследовать влияние разброса данных на оценку прочности интерфейса, рассматриваются две параллельные линии, проходящие через точки, наиболее удаленные от прямой линии, заданной уравнением (2), как показано на рисунке 12. Интерфейс растяжения прочности, оцененные по этим линиям, составляют 153,3 МПа и 99,0 МПа соответственно. Поскольку две линии имеют одинаковый наклон, прочность поверхности раздела при сдвиге не меняется. Если требуется точное значение прочности интерфейса или его распределения, необходимо провести большое количество испытаний на отрыв, а также исследовать микроструктуры припоя и медной проволоки, а также их изменение вблизи границы раздела медь/припой [14,15]. ].

Наконец, прочность соединения медной проволоки/припоя схематично показана на рис. 13. Красная линия показывает прочность на сдвиг интерфейса медь/припой. Прочность увеличивается с фактической длиной связи, l _R , а точка пересечения с осью F _max становится пределом прочности на разрыв поверхности раздела медь/припой на нижней поверхности медного провода, поскольку при l _{R на боковой поверхности медного провода нет связанной области.} = 0. Синяя линия показывает предел прочности медной проволоки на растяжение, полученный при испытании на растяжение медной проволоки без паяного соединения. Здесь переходная длина l _R * определяется как пересечение линий прочности на сдвиг и растяжения. Когда фактическая длина соединения медной проволоки/пайки меньше l _R *, прочность интерфейса определяется прочностью на сдвиг интерфейса медь/припой. С другой стороны, когда l _R больше, чем l _R*, соединение является достаточно прочным, и медная проволока ломается при пределе прочности на растяжение медной проволоки до вытягивания медной проволоки. Это соотношение полезно для определения геометрии медного провода и припоя в реальном электрическом корпусе.

5. Выводы

Испытания на отрыв проводились с использованием тонкой медной проволоки/пайки. Была оценена прочность сцепления интерфейса медь/припой. Не только кажущаяся высота паяного соединения, но и фактическая длина соединения оценивались на основе наблюдения за поверхностью медной проволоки после испытания на отрыв. Максимальная нагрузка в тесте на отрыв не коррелировала с видимой высотой паяного соединения, но хорошо коррелировала с фактической длиной соединения паяного соединения. Основываясь на этих результатах, прочность паяного соединения была суммирована с использованием прочности на сдвиг и растяжения границы раздела медь/припой, а также прочности на растяжение медной проволоки. Наконец, была предложена длина перехода, по которой можно предсказать тип излома соединения медной проволоки/пайки (т. е. отрыв или разрыв медной проволоки при растяжении).

Вклад автора

Наоя Тада задумал и спроектировал эксперименты; Наоя Тада и Такухиро Танака проводили эксперименты; Такеши Уэмори и Тошия Наката проанализировали данные; Наоя Тада написал статью.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов.

Ссылки

Breach, C.D. Каково будущее соединительной проволоки? Медь полностью заменит золото? Золотой Бык. 2010 , 43, 150–168. [Академия Google] [CrossRef]
Ган, CL; Хашим, У. Эволюция соединительных проводов, используемых в полупроводниковой электронике: перспектива за 25 лет. Дж. Матер. науч. Матер. Электрон. 2015 , 26, 4412–4424. [Google Scholar] [CrossRef]
Ян Б.; Мотц, К.; Грозингер, В.; Дехм, Г. Усталостное поведение поликристаллических медных проволок микроразмеров, контролируемое напряжением. Матер. науч. англ. 2009 , 515, 71–78. [Google Scholar] [CrossRef]
Ян Б.; Мотц, К.; Грозингер, В.; Дехм, Г. Циклическая нагрузка поликристаллических медных проводов микроразмера. Обработано англ. 2010 , 2, 925–930. [Google Scholar] [CrossRef]
Хуанг И.-Т.; Хунг, Ф.-Ю.; Луи Т.-С.; Чен, Л.-Х.; Сюэ, Х.-В. Исследование механизма разрушения при растяжении медной проволоки диаметром 15 мкм после процесса EFO. Микроэлектрон. Надежный 2011 , 51, 25–29. [Google Scholar] [CrossRef]
Тада, Н.; Мацукава, Ю.; Уэмори, Т .; Наката Т. Микроскопическая деформация поликристаллической чистой медной проволоки при растяжении. В материалах 10-й Международной конференции по технологиям микросистем, упаковки, сборки и схем, Тайбэй, Тайвань, 21–23 октября 2015 г .; стр. 420–423. [Академия Google]
Кобаяши, М. Надежность паяных соединений в однотактных компонентах схемы. Сварка. Рез. Доп. 1975 , 363–369 с. [Google Scholar]
Сьюзан Д.Ф.; Килго, AC; Вианко, П.Т.; Нильсен, М.К. Термическая усталость и анализ разрушения паяных соединений с медным покрытием. микроск. Микроанал. 2009 , 15, 26–27. [Google Scholar] [CrossRef]
Цзэн Г.; Сюэ, С .; Чжан, Л.; Гао, Л.; Дай, В .; Луо, Дж. Обзор межфазных интерметаллических соединений между припоями на основе Sn-Ag-Cu и подложками. Дж. Матер. науч. Матер. Электрон. 2010 , 21, 421–440. [Google Scholar] [CrossRef]
Ан, Т.; Цинь Ф. Влияние микроструктуры интерметаллического соединения на поведение при растяжении паяного соединения Sn3.0Ag0.5Cu/Cu при различных скоростях деформации. Микроэлектрон. Надежный 2014 , 54, 932–938. [Google Scholar] [CrossRef]
Андерсон, И.Е.; Харринга, Дж.Л. Старение при повышенных температурах паяных соединений на основе Sn-Ag-Cu: влияние на микроструктуру соединения и прочность на сдвиг. Дж. Электрон. Матер. 2004 , 33, 1485–1496. [Google Scholar] [CrossRef]
Cugnoni, J.; Ботсис, Дж.; Сивасубраманиам, В.; Янчак-Руш, Дж. Экспериментальные и численные исследования размерных и ограничивающих эффектов в бессвинцовых паяных соединениях. Фракция усталости. англ. Матер. Структура 2007 , 30, 387–399. [Google Scholar] [CrossRef]
Zimprich, P.; Саид, У .; Вайс, Б.; Ипсер, Х. Ограничивающие эффекты соединений бессвинцовой пайки во время релаксации напряжений. Дж. Электрон. Матер. 2008 , 38, 392–399. [Академия Google] [CrossRef]
Фудзивара, С.; Даускардт, Р. Х. Структура интерфейса соединения медной проволоки с медной подложкой с оловянным покрытием. Матер. Транс. 2012 , 53, 2091–2096. [Google Scholar] [CrossRef]
Андерсон, И.Е.; Кук, BA; Харринга, Дж. Л.; Терпстра, Р.Л. Припои Sn-Ag-Cu и паяные соединения: разработка сплава, микроструктура и свойства. ДЖОМ Дж. Майнер. Встретились. Матер. соц. 2002 , 54, 26–29. [Google Scholar] [CrossRef]

Рис. 1.
Форма и размер образца паяного соединения.

Рисунок 1.
Форма и размер образца паяного соединения.

Рисунок 2.
Паяный шов перед испытанием на отрыв и его кажущаяся высота.

Рисунок 3.
Оценка площади приклеивания на поверхности: ( a ) Площадь оценки; ( b ) Бинаризация для определения границ.

Рисунок 3.
Оценка площади приклеивания на поверхности: ( a ) Зона оценки; ( b ) Бинаризация для определения границ.

Рисунок 4.
Диаграммы нагрузки-перемещения: ( a ) Образцы SC-2-1 до 6; ( b ) Образцы SC-2-7 до 11.

Рисунок 5.
Диаграммы нагрузки-перемещения: ( a ) Образцы SC-0,5-1 до 6; ( b ) Образцы SC-0,5-7 до 11.

Рисунок 6.
Поверхность медного провода (SC-2-1) после испытания на отрыв в четырех ортогональных направлениях: ( a ) 0 градусов; ( б ) 90 градусов; ( c ) 180 градусов; ( d ) 270 градусов.

Рисунок 6.
Поверхность медного провода (SC-2-1) после испытания на отрыв в четырех ортогональных направлениях: ( а ) 0 градусов; ( б ) 90 градусов; ( c ) 180 градусов; ( d ) 270 градусов.

Рисунок 7.
Поверхность медной проволоки (SC-0,5-3) после испытания на отрыв в четырех ортогональных направлениях: ( и ) 0 градусов; ( б ) 90 градусов; ( c ) 180 градусов; ( d ) 270 градусов.

Рисунок 7.
Поверхность медного провода (SC-0,5-3) после испытания на отрыв в четырех ортогональных направлениях: ( a ) 0 градусов; ( б ) 90 градусов; ( c ) 180 градусов; ( d ) 270 градусов.

Рисунок 8.
Деформация медной проволоки и припоя при испытании на отрыв: ( a ) При увеличении нагрузки; ( b ) При разгрузке после максимальной нагрузки.

Рисунок 9.
Бинарное изображение поверхности медного провода (SC-2-1) и области оценки (красный прямоугольник): ( a ) 0 градусов; ( б ) 90 градусов; ( c ) 180 градусов; ( d ) 270 градусов.

Рисунок 10.
Соотношение между максимальной нагрузкой F _max и кажущейся высотой паяного соединения h для всех быстро и медленно вынимаемых образцов.

Рисунок 11.
Максимальная нагрузка F _max для восьми образцов, разрушенных из-за разрыва медной проволоки.

Рисунок 11.
Максимальная нагрузка, F _max, для восьми образцов, разрушенных из-за разрыва медной проволоки.

Рисунок 12.
Соотношение между максимальной нагрузкой F _max и фактической длиной соединения l _R для образцов, разрушенных при вытягивании медной проволоки.

Рисунок 13.
Прочность на растяжение и сдвиг границы раздела медь/припой и прочность на растяжение медной проволоки в зависимости от максимальной нагрузки и фактической длины соединения.

Рис. 13.
Прочность на растяжение и сдвиг границы раздела медь/припой и прочность на растяжение медной проволоки в зависимости от максимальной нагрузки и фактической длины соединения.

© 2017 авторами. Лицензиат MDPI, Базель, Швейцария. Эта статья находится в открытом доступе и распространяется на условиях лицензии Creative Commons Attribution (CC BY) (http://creativecommons.org/licenses/by/4.0/).

Где рождаются большие идеи | Производственные детали и прототипы

Наша сеть из более чем 5000 поставщиков, от прототипирования до производства, способна реализовать все ваши производственные проекты.

ITAR Зарегистрировано

ISO 9001: 2015, ISO 13485: 2016 и AS9100D Сертифицированные

Запчасти в 1 день

Довериваемые инженеры и лидеры покупок в самых успешных компаниях

Turbogare Turbogare Изготовление деталей на заказ

Заставьте наш рынок цифрового производства работать на вас

Огромная пропускная способность сети

Мгновенный доступ к производственным мощностям более 5000 производителей с широким спектром возможностей и сертификатов в 46 штатах США, Европы и Азии прямо с вашего рабочего стола. Подробнее о нашей сети поставщиков.

Instant Quoting

Получите информацию о ценах, сроках выполнения заказов и отзывах о дизайне для производства всего за несколько кликов, а не дней. Xometry Instant Quoting Engine℠ заставляет науку о данных работать, поэтому вы можете легко выбрать оптимальную цену и время выполнения заказа для своего проекта. Узнайте больше о нашей технологии мгновенного котирования.

Обеспечение качества

Мы сертифицированы по стандартам ISO 9001:2015, ISO 13485:2016, AS9100D и зарегистрированы в ITAR. Мы предлагаем сертификаты качества, сертификаты материалов, сертификаты отделки, отчеты об инспекциях и сертификаты оборудования. Узнайте больше о нашей гарантии качества.

Отраслевой опыт

Наши прецизионные приложения идеально подходят для аэрокосмической и оборонной, автомобильной, медицинской, робототехнической, промышленной, бытовой электроники и многих других отраслей.

Мы — ваш партнер от прототипирования до производства и далее

Xometry предлагает ряд решений, которые помогут вам разработать эффективные прототипы и масштабировать производство деталей. Изготавливайте нестандартные детали по запросу, используя более 70 материалов и 15 процессов. Позвольте нашей сети из более чем 5000 проверенных производителей и нашей квалифицированной команде разработчиков приложений работать на вас.

Xometry Instant Quoting Engine℠

Получите расценки в течение нескольких секунд на обработку с ЧПУ, 3D-печать, изготовление листового металла, литье уретана и многое другое. Загрузите файл 3D CAD и сразу же получите информацию о цене, сроках выполнения заказа и отзывах о конструкции для производства.

Услуги по литью под давлением

Xometry обеспечивает высококачественное литье под давлением для прототипов и промышленных деталей. Доступны десятки материалов, литье под давлением, литье под давлением, литье из силиконовой резины и другие варианты.

Материалы и расходные материалы

Приобретайте материалы и инструменты быстрее и по более низким ценам с расходными материалами Xometry. Получайте мгновенную информацию о ценах и доставке, даже для нестандартных разрезов. Быстрые сроки поставки доступны по всей территории США.

Впервые в Xometry? Начните с цитаты.

Новинка!

Решения для производства металлов и пластмасс

Торговая площадка для цифрового производства Xometry — это универсальное решение для вашего производства. Наша команда является идеальным решением для ваших потребностей в производстве продукции с нашим штатом технических экспертов, простотой нашей безопасной платформы котировок и глобальными производственными мощностями.

Xometry предлагает конкурентоспособные цены и сроки выполнения работ по литью пластмасс под давлением, литью металлов под давлением, литью под давлением, штамповке металлов, экструзии металлов, листовому металлу, лазерной резке, гидроабразивной резке, лазерной резке труб и гибке труб. Начните свое предложение или свяжитесь с нами сегодня, чтобы начать.

Инициатива Xometry Go Green

Xometry стремится продвигать экологическую устойчивость в своих услугах. Мы сотрудничаем с Dot Neutral, организацией, которая объединяет предприятия с инициативами по компенсации выбросов углерода, включая лесовосстановление, возобновляемые источники энергии, улавливание вредных газов и многое другое.

Каждый раз, когда посылка отправляется из всех подразделений Xometry, включая расходные материалы Xometry, услуги по изготовлению на заказ Xometry и услуги по отделке Xometry, Dot Neutral взимает с Xometry плату, и эти деньги вкладываются в инициативу по сокращению или компенсации выбросов до 100 %. У клиентов также есть возможность частично или полностью компенсировать выбросы за счет изготовления своих деталей при каждом заказе.

Узнайте больше о нашей инициативе Go Green.

Что говорят наши клиенты

«Xometry всегда давала нам именно то, что нам было нужно. Мы получили детали с отверстиями в нужных местах, с нужной обработкой и вовремя. Их удобный веб-сайт означает более быстрый оборот».

Джексон Сиу

Ведущий инженер-механик, Asylon

«Xometry обеспечивает профессионализм и простоту. Они заботятся об исполнении, поэтому мне не нужно жонглировать или управлять поставщиками. Мы покупаем цену, а Xometry позаботится обо всем остальном».

Райан Ламберт

Инженер-конструктор оснастки, BMW

«Я был впечатлен тем, насколько открытым и отзывчивым был Xometry во всех наших сообщениях. Благодаря вашим ценам вы приобрели много друзей здесь, в Thermaco».

Брюс Кайлс

Инженер, Thermaco

Готовы получить предложение?

Воспользуйтесь преимуществами нашей сети и узнайте, что Xometry может сделать для вас.

Узнайте о производственных процессах, технологиях и материалах

Статья

Все, что вам нужно знать о 3D -печати

от команды Xometry

10 минут.

Статья

13 Лучшие материалы для 3D Print

Статья

Литье пластмасс под давлением: процесс, прототипы, преимущества и стоимость0002 Наиболее распространенные материалы для формования пластиковой инъекции

от команды Xometry

16 мин. Чтение

Последние руководства по 3D 3D печати

Статья

Все о нейлоновой 3D -печати: материалы, свойства, определение

от команды Xometry

: материалы, свойства, определение

от команды Xometry

2. 19 сентября 2022 г.

Статья

Все о поливинилацетатной нити для 3D-печати: материалы, свойства, определение

By Team Xometry

19 сентября 2022 г.

Статья

Все о нити для 3D-печати Flex: материалы, свойства, определение Team Xometry

19 сентября 2022 г.

Последние статьи о литье под давлением

Статья

Видео: 9 советов по проектированию для литья под давлением

By Team Xometry

23 сентября 2022 г.

Статья

Инъекция металла.

Автор Team Xometry

12 сентября 2022 г.

Статья

Литье под давлением и вакуумное формование — в чем разница?

Команда Xometry

12 сентября 2022 г.

Последние материалы Статьи

Статья

Что такое Polymaker PC-PBT?

By Gracija Nikolovska

September 12, 2022

Article

What is Polybutylene Terephthalate: Characteristics, Advantages, and Disadvantages

By Catalin-Daniel Neagu

September 12, 2022

Article

Nylon 6 and Нейлон 6/12: отличия, преимущества и недостатки

от Gracija Nikolovska

12 сентября, 2022

Статья

Polyetherketone (PEK)

By Team Xometry

15 августа

Последние листы.

Джоэл Шадегг

25 мая 2022 г.

Статья

Рекомендации по размещению деталей в формате DXF

Автор Джоэл Шадегг

25 мая 2022 г.0021 Статья

Как преобразовать файлы изображений в DXF для резки листа

от Jel Schadegg

25 мая, 2022

Статья

Как экспортировать файлы DXF из OpShape

от Joel Schadegg

май 25, 2022

от Joel Schadegg

май 25, 2022

Присоединяйтесь к нашему списку адресов электронной почты

4 лучших паяльника 2022 года

Мы независимо проверяем все, что рекомендуем. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию. Узнать больше›

Игры и хобби
Гараж

Фото: Майкл Мерто

FYI

Мы протестировали три новых подставки для паяльника и пришли к выводу, что подставка Hakko FH-300 является самой прочной моделью, которая не занимает слишком много места.

15 сентября 2021 г.

Взломать Game Boy, собрать механическую клавиатуру, собрать дрон на базе Raspberry Pi — это лишь некоторые из проектов, которые можно реализовать с помощью недорогого паяльника. Мы считаем, что светодиодная паяльная станция X-Tronic Model 3020-XTS лучше всего подходит для начинающих и случайных любителей, потому что она работает аналогично утюгам, которые стоят в два раза дороже, и имеет одно из самых быстрых прогревов паяльников, которые мы тестировали.

Наш выбор

Паяльная станция X-Tronic, модель 3020-XTS

Надежная паяльная станция X-Tronic быстро нагревается и предлагает безопасную и прочную подставку, эргономичную рукоятку и цифровой дисплей температуры — функции, за которые обычно приходится платить в два раза больше, чтобы получить.

Светодиодная паяльная станция X-Tronic Model 3020-XTS удивила своей надежностью. Некоторые его функции обычно встречаются только в моделях, которые стоят в два раза дороже. Его ручку удобно держать и она не горячая на ощупь, а утюг поставляется с тяжелой, прочной подставкой и полезными аксессуарами. Это также один из немногих протестированных нами утюгов с цифровым дисплеем — функция, которая делает отслеживание и изменение температуры особенно простым. При сборке нашего комплекта электроники нам иногда приходилось ждать, пока паяльная станция X-Tronic восстановится до заданной температуры; Вы могли бы потратить примерно на 40 долларов больше на утюг с более быстрым восстановлением температуры, но мы почти не заметили разницы. Утюг поставляется с прочной подставкой для удержания горячего утюга во время использования, катушкой для припоя, а также губкой и латунной губкой для очистки наконечника утюга.

Паяльник для модернизации

Hakko FX-888D

Быстрое время нагрева и восстановление температуры, прочная конструкция и полированный внешний вид делают этот паяльник незаменимым для любителей, которые планируют часто паять.

Hakko FX-888D стоит обновить, если вы планируете часто паять, так как он нагревается немного быстрее, чем X-Tronic, поэтому вы можете паять с меньшими паузами. Он оснащен цифровым дисплеем и тонким пером, которое удобно держать в руке и которое не нагревается. FX-888D кажется особенно прочным, с тяжелой подставкой и станцией, которые, как кажется, прослужат дольше, чем конкурирующие модели. Кроме того, тот факт, что подставка и станция представляют собой две отдельные части, дает вам больше гибкости при настройке рабочей зоны.

Бюджетный вариант

Если 50 долларов — это больше, чем вы хотите потратить, мы рекомендуем комплект паяльника Vastar Full Set 60 Вт 110 В. Эта регулируемая модель является самым дешевым утюгом, который мы тестировали, но он хорошо работает и поставляется с большим количеством аксессуаров, чем любая другая, включая припой и наконечники разных размеров. Но входящая в комплект подставка не прочная — мы не чувствовали себя в безопасности, ставя на нее горячий утюг, — поэтому вам следует подумать о добавлении нашей любимой подставки Hakko FH-300. Рукоятка Vastar стала самой теплой среди протестированных нами утюгов, и температуры, отмеченные на колесе регулировки Vastar, также оказались совершенно неточными. Vastar показал самую высокую максимальную температуру из всех опробованных нами утюгов, хотя любой из утюгов, которые мы рекомендуем, может достигать температуры, достаточно высокой для обычного хобби.

Также отлично подходит

Hakko FH-300

Hakko FH-300 достаточно тяжелый, чтобы стоять на рабочей поверхности, и занимает мало места.

Варианты покупки

22 доллара* на Amazon

*На момент публикации цена составляла 32 доллара.

Если у вас уже есть паяльник и вам нужна прочная подставка для него, мы рекомендуем Hakko FH-300, который весит достаточно, чтобы не скользить, когда вы кладете паяльник в держатель. Установка занимает несколько секунд и поставляется с губкой и чистящим средством для наконечников. Это также самая маленькая из всех протестированных нами подставок, что оставляет больше места на вашем рабочем месте для других паяльных наконечников и бобышек.

Все, что мы рекомендуем

Наш выбор

X-Tronic, модель 3020-XTS LED паяльная станция

Надежная X-Tronic быстро нагревается и предлагает безопасную и прочную подставку, эргономичную ручку и цифровой дисплей температуры — функции, за которые обычно приходится платить в два раза больше.

Отмычка для модернизации

Hakko FX-888D

Быстрое время нагрева и восстановление температуры, прочная конструкция и полированный внешний вид делают этот паяльник идеальным выбором для любителей, которые планируют часто паять.

Бюджетный вариант

Также отличный вариант

Hakko FH-300

Hakko FH-300 достаточно тяжелый, чтобы стоять на рабочей поверхности, и занимает мало места.

Варианты покупки

22 доллара* на Amazon

*На момент публикации цена составляла 32 доллара.

Исследования

Почему нам стоит доверять
Для кого это
Как мы выбрали
Как мы тестировали
Наш выбор: X-Tronic Model 3020-XTS LED паяльная станция
Flaws but not dealbreakers
Upgrade pick: Hakko FX-888D
Budget pick: Vastar Full Set 60W 110V Soldering Iron Kit
Our favorite stand: Hakko FH-300
The competition
Footnotes
Sources

Почему нам следует доверять

Последние восемь лет я писал о производителях и инженерах, а также о роботах и 3D-принтерах. Я эксперт Wirecutter по технологиям для производителей и любителей. Хотя я потратил много времени на описание технологий, созданных с помощью паяльников, я никогда не использовал их сам до работы над этим руководством — я был настоящим новичком.

Мы также проконсультировались со многими экспертами, которые регулярно работают со студентами и любителями, впервые обучающимися паять. Дональд Белл, бывший редактор проектов журнала Make, разработал наши критерии тестирования. Мы поговорили с Бекки Стерн, создателем контента и учителем Instructables и бывшим директором по носимой электронике в Adafruit Industries; Калеб Крафт, старший редактор журнала Make; и Джон Эдгар Парк из Adafruit Industries. Мы также ссылались на полезное «Руководство по превосходной пайке Adafruit». Изучая эти руководства и личные отчеты, мы пришли к хорошему пониманию того, какие качества паяльника имеют наибольшее значение для начинающих и опытных паяльников.

Для кого это

Паяльник — незаменимый инструмент для создания, модификации или ремонта электронных устройств. Применяя тепло и припой, вы можете сплавлять проводящие металлические элементы (например, провода) для создания прочных и постоянных соединений. Пользователи-любители паяльника могут заинтересоваться сборкой клавиатуры, ремонтом наушников или сборкой комплекта электроники, предназначенного, например, для обучения сборке устройств.

Пайка настолько проста, что вы можете научиться основам за несколько минут. Мы рекомендуем прочитать руководство SparkFun по пайке и руководство Adafruit по диагностике распространенных проблем с пайкой. Вам также понадобится пара кусачек — мы предлагаем Hakko CHP-170 — для обрезки припоя или проводов. И вам понадобится припой: новичкам следует искать оловянно-свинцовый припой с канифольным сердечником в катушке или тюбике. (Мы обнаружили, что трубку легче держать во время тестирования.) Вместо этого вы можете использовать бессвинцовый припой, но его необходимо нагревать до более высоких температур, и его немного сложнее использовать.

Имейте в виду, что при работе с припоем необходимо соблюдать меры предосторожности. ¹ Работайте в хорошо проветриваемом помещении и тщательно мойте руки с мылом после пайки. Не ешьте рядом с рабочим местом и протрите все поверхности влажной тканью, чтобы удалить остатки пищи, когда закончите. Держите детей и домашних животных подальше от места пайки.

Вам нечего ремонтировать и вы просто хотите приобрести некоторые навыки? Комплект сканера Ларсона от Evil Mad Scientist — хороший первый проект для начинающих. Прилагаемые инструкции подробны и ясны, а батарея, микроконтроллер и светодиоды обеспечивают удовлетворительный набор компонентов для пайки. Кроме того, с ценой на этот комплект около 13 долларов на момент написания этой статьи, это не имеет большого значения, если вы напортачите.

Люди также используют паяльники для ювелирных изделий из металла, хотя это руководство посвящено использованию электроники. Наше исследование показывает, что производители ювелирных изделий часто предпочитают использовать паяльные горелки на бутановой основе для получения тепла, необходимого для более высоких температур плавления серебра, золота и других металлов. В этом руководстве также не рассматриваются паяльные пистолеты, которые обычно больше подходят для промышленных применений, таких как электрические соединения большого сечения или работы с листовым металлом.

Как мы выбрали

Фото: Майкл Мерто

В этом руководстве мы сосредоточились на регулируемых карандашах и станциях начального уровня, потому что они самые доступные и простые. Паяльники с регулируемым карандашом оснащены шкалой температуры на ручке утюга, обеспечивая баланс между простотой простого карандаша и гибким контролем температуры паяльной станции. Этот контроль удобен, когда вам нужна более высокая температура для нагрева более толстых материалов или когда вам нужны более низкие температуры для работы с деликатными компонентами.

Паяльные станции состоят из двух частей: основания (обычно с чехлом, регулятором температуры и губкой) и утюга, который вставляется в основание. Некоторые включают в себя отдельную подставку, которая занимает меньше места в непосредственной рабочей зоне. Эти системы, как правило, имеют точный контроль температуры, быстро нагревающиеся утюги и прочную конструкцию.

Хотя за паяльник можно было заплатить более 100 долларов, опрошенные нами эксперты рассказали нам, что они до сих пор пользуются простыми паяльниками начального уровня, и многие из них заявили, что никогда не чувствовали необходимости в обновлении. Это означает, что большинству случайных любителей также не нужен модный паяльник. Тем не менее, вы должны инвестировать в тот, который сделан достаточно хорошо, чтобы прослужить долгие годы. Мы обнаружили, что вы можете заплатить от 25 до 60 долларов, чтобы получить все необходимые функции паяльника, и вы можете заплатить немного больше за утюг, который быстрее нагревается и более надежно держит температуру. Мы оценили 10 финалистов по следующим характеристикам:

Мощность не менее 30 Вт: Маломощным утюгам требуется больше времени для нагрева и больше времени для восстановления после снижения температуры во время пайки.
Постоянная температура: Утюг должен поддерживать адекватную постоянную температуру. Колебания температуры могут вызывать разочарование, пока вы ждете, пока ваш утюг нагреется достаточно, чтобы расплавить припой, или разрушительные, если ваш утюг становится слишком горячим и повреждает печатную плату.
Регулировка температуры: Нагрев паяльника должен регулироваться для различных типов проводов или электроники. Для тонкой электроники, такой как некоторые бытовые приборы или гаджеты, может потребоваться более низкая температура, а для некоторых проектов может потребоваться припой с более низкой температурой плавления. Другие типы припоев, в том числе бессвинцовые, требуют более высокой температуры. Если вы планируете использовать паяльник для ремонтных работ, всегда обращайте внимание на тип припоя, который изначально использовал производитель, и на правильную температуру пайки.
Совместимость насадок: Утюг должен работать с различными насадками, которые в идеале являются сменными, легкодоступными и доступными. Вам может понадобиться более тонкий конический наконечник для тонкой работы с электроникой или более толстый долотообразный наконечник для проектов со сквозными отверстиями, которые требуют равномерного нагрева — это зависит от проекта.
Удобство: Ручка утюга должна быть тонкой и мягкой, чтобы можно было контролировать выполнение деликатных задач, и она не должна нагреваться во время работы.
Портативность: У большинства новичков нет специального рабочего места для электроники, поэтому им приходится паять в импровизированном, хорошо проветриваемом помещении. Утюг должен легко подниматься, он должен быть достаточно маленьким, чтобы его можно было хранить, когда он не используется, и снабжен достаточно длинным кабелем, чтобы дотянуться до розетки.
Дополнительно: Прочная подставка для удержания горячего утюга во время работы, губка для чистки жала и катушка для припоя — очень ценные дополнительные функции, особенно для новичков, которые не хотят покупать кучу аксессуаров по частям, чтобы начать.

Мы искали в популярных розничных магазинах, таких как Adafruit и Amazon, паяльники, соответствующие нашим критериям, и попросили наших экспертов назвать их фаворитов. В 2017 году мы протестировали восемь моделей: Aoyue 469, Atten SA-50, Hakko FX-600, комплект паяльника Vastar Full Set 60W 110V, Velleman VTSS5U, Weller WLC100, X-Tronic Model 3020-XTS. Светодиодная паяльная станция и Xytronic 258. Мы также протестировали два стенда: паяльную станцию Delcast SL-WST Caddy и подставку для паяльника Elenco WeMake. В 2019 году, мы тестировали Hakko FX-888D и Weller WE1010NA. В 2020 году мы протестировали Weller SP40NKUS. А в 2021 году мы протестировали три подставки для паяльника: Delcast WST-2, подставку для паяльника Elenco WeMake и Hakko FH-300.

Как мы тестировали

Мы протестировали каждый паяльник, создав комплект сканера Ларсона от Evil Mad Scientist. Видео: Signe Brewster

В 2017 году мы протестировали восемь паяльников на производственной площадке Nordeast Makers в Миннеаполисе, где есть специальный стол для пайки и хорошая вентиляция. Наш 2019тестирование проходило в квартире с открытым окном и включенным вентилятором для проветривания; на улице было 10 градусов, что, вероятно, увеличило время нагрева по сравнению с жарким рабочим пространством, поэтому мы протестировали новые модели в сравнении с нашими выборками и собрали новые данные для всех из них. В 2020 году мы протестировали Weller SP40NKUS с комплектом паяльника Vastar Full Set 60W 110V в доме с разбитым окном во время работы вентилятора.

Мы измерили, сколько времени ушло на настройку каждого паяльника. В то время как некоторые не требовали сборки, а некоторые состояли из простых деталей, которые можно было соединить вместе, в других моделях компоненты были плохо вырезаны, из-за чего установка занимала намного больше времени, чем мы ожидали.

Для проверки температурного диапазона каждого утюга мы использовали тестер Hakko FG-100. Несмотря на то, что он не был откалиброван — его измерения постоянно превышали температуру, указанную на манометрах паяльников, — это позволило нам провести последовательное сравнение протестированных нами паяльников. Мы также использовали тестер Hakko, чтобы измерить, сколько времени потребовалось каждому утюгу, чтобы достичь 700 градусов по Фаренгейту, что достаточно для работы электроники. Мы также измерили температуру на каждом маркере на их ручках управления.

Комплект сканера Ларсона — это простой и понятный проект по электронике, подходящий для начинающих. Фото: Signe Brewster

Для некоторых испытаний в реальных условиях мы использовали каждый паяльник для комплекта сканера Larson от Evil Mad Scientist. Этот комплект для сквозных отверстий включает микроконтроллер, держатель батареи и девять светодиодов, которые необходимо припаять к печатной плате.

При сборке комплекта сканера Larson мы оценили, насколько хорошо каждый паяльник сохраняет свою температуру, поскольку температура утюга иногда падает после длительного контакта с компонентами, после чего он не может расплавить припой на плате, что требует ожидания нескольких секунд. (или дольше), чтобы утюг снова нагрелся. Мы также рассмотрели, насколько удобно держать каждый утюг, в том числе насколько тонкой и мягкой была ручка и была ли ручка горячей. Мы также оценили прочность всех трибун; мы обнаружили, что подставки, которые были слишком легкими и склонными к скольжению по рабочей поверхности, были менее безопасными в использовании. Наконец, мы искали более длинные шнуры и полезные аксессуары.

Наш выбор: X-Tronic Model 3020-XTS LED паяльная станция

Недостатки, но не недостатки

X-Tronic Model 3020-XTS LED паяльная станция является одним из самых дорогих протестированных нами удивил нас тем, насколько хорошо он работает по сравнению с моделями, которые стоят в два раза дороже. Учитывая, что эксперты, с которыми мы беседовали, сказали, что они использовали свой первый паяльник в течение многих лет, мы считаем, что стоит сначала инвестировать в правильный паяльник, а не начинать с модели с меньшими возможностями только потому, что она немного дешевле.

Как и в случае с другими протестированными нами утюгами, температура модели X-Tronic несколько раз падала во время использования из-за рассеивания тепла во время пайки, и нам приходилось ждать, пока он снова не нагреется достаточно, чтобы расплавить припой. Каждый случай был раздражающим, но проходил в течение нескольких секунд, и X-Tronic восстанавливался примерно так же быстро, как и другие протестированные нами недорогие модели. Если вам нужен утюг с более быстрым отскоком, подумайте о том, чтобы заплатить больше за Hakko FX-888D.

На установку X-Tronic Model 3020-XTS ушло чуть более двух минут, в основном из-за держателя припоя, который крепится сбоку станции, что оказалось для нас неподатливым. Только одной из протестированных нами моделей потребовалось больше нескольких минут для первоначальной настройки, и это то, что вам нужно сделать только один раз.

Отмычка для модернизации: Hakko FX-888D

Фото: Michael Murtaugh утюг для любителей, которые планируют часто паять.

Hakko FX-888D быстро нагревается и быстро восстанавливает температуру во время пайки, что позволяет непрерывно паять, не дожидаясь, пока утюг снова нагреется. Он оснащен цифровым дисплеем и тонким пером, которое удобно держать в руке и которое остается прохладным на ощупь. Его паяльная станция и подставка из литого металла и пластика кажутся более тяжелыми и прочными, чем другие протестированные нами варианты. Нам также нравится, что станция и подставка разделены, поэтому вы можете освободить место в непосредственной рабочей зоне. Но обычно он стоит примерно на 50 долларов больше, чем надежный X-Tronic Model 3020-XTS, и он стоит этих дополнительных денег, только если вы планируете часто паять.

Hakko FX-888D быстро нагревается, так что вам не нужно ждать, чтобы начать или когда температура восстановится. Фото: Signe Brewster

Во время второго раунда тестирования 70-ваттный FX-888D разогрелся до 700 °F за 35 секунд, быстрее, чем X-Tronic, но незначительно; любое железо, которое заняло менее минуты, казалось нам достаточно быстрым. Мы также заметили, что его наконечник возвращался к температуре немного быстрее, чем у X-Tronic, поэтому нам приходилось меньше ждать между пайками. Это может быть важной особенностью, если вы часто паяете.

Паяльник Hakko достиг максимальной температуры 738 °F, достаточно высокой, чтобы расплавить припой, но самой низкой максимальной температуры из всех паяльников, которые мы тестировали в 2019 году. Мы не думаем, что это проблема для обычной работы с электроникой, но вы должны подумайте о том, какие температуры вам понадобятся, чтобы ваш утюг достигал других типов проектов. Купленный нами утюг поставлялся с небольшим клиновидным наконечником, который хорошо подходил для комплекта сканера Ларсона. Hakko также продает множество совместимых и недорогих насадок для FX-888D; мы рекомендуем подобрать более тонкий конический наконечник для еще более точного контроля.

Hakko FX-888D (вверху), комплект паяльника Vastar Full Set 60 Вт 110 В (в центре) и модель X-Tronic 3020-XTS (внизу) имеют тонкую ручку и удобный захват. Фото: Майкл Мерто

Рукоятка FX-888D выглядит и ощущается аналогично рукоятке модели 3020-XTS; он тонкий и мягкий, и в наших тестах его использование было похоже на то, как будто вы держите ручку. Мы предпочли еще более тонкие ручки, как у Weller WE1010NA, но все же нашли FX-888D достаточно удобными. Как и в случае с моделью 3020-XTS, он всегда оставался прохладным на ощупь.

Паяльная станция модели Hakko оснащена небольшим цифровым дисплеем и двумя кнопками, которые можно использовать для пролистывания меню или заданных температур. Для изменения температуры требуется несколько нажатий кнопок — в отличие от простой ручки X-Tronic — но если вы предварительно запрограммируете несколько температур, вы сможете переключаться между ними намного быстрее. Станция также дает вам возможность устанавливать пароли, если ее используют несколько человек.

Станция FX-888D требует нескольких нажатий кнопок для изменения температуры. Видео: Сигне Брюстер

Настройка FX-888D заняла 22 секунды, что является одним из самых быстрых результатов среди протестированных нами станций. Это единственная протестированная нами конструкция станции, в которой подставка для паяльника отделена от станции. Это позволяет вам держать только подставку в непосредственной близости от рабочей зоны, освобождая больше места для вашего проекта и расходных материалов. И подставка, и станция тяжелые, с цепкими ножками, которые прочно удерживают их на месте, и они сделаны из литого пластика и металла с хорошо расположенными местами для губки и чистящей проволоки. Мы также оценили забавное сочетание синего и желтого цветов.

Если вы решите купить FX-888D, опасайтесь подделок, которые широко распространены на таких сайтах, как Amazon. Hakko публикует страницу розничных магазинов и авторизованных партнеров, в которых продаются ее продукты. Возможно, стоит зайти в магазин лично, чтобы убедиться, что вы получите реальную сделку.

Бюджетный вариант: комплект паяльника Vastar Full Set 60 Вт 110 В

Фото: Майкл Мерто

Бюджетный вариант

Если у вас ограниченный бюджет или вам нужен паяльник только для одного небольшого проекта, мы рекомендуем Vastar Full Комплект паяльника 60Вт 110В. Это самый дешевый утюг, который мы тестировали, он хорошо показал себя в наших тестах и поставляется с большинством аксессуаров (хотя не все из них полезны или хорошо спроектированы). Но его ручка в наших тестах стала неприятно теплой, а входящая в комплект подставка неустойчива. Тем не менее, предложение Vastar является достойным вариантом, если вы хотите, чтобы все необходимое (кроме губки и более удобной подставки) было в одном наборе: в него входят пять насадок, демонтажный насос, базовая подставка (хотя мы рекомендуем заменить ее на подставка Hakko FH-300, если вы планируете использовать ее регулярно — и в этом случае будет дешевле купить модель X-Tronic 3020-XTS), пинцет и припой.

Вы можете найти множество версий паяльника Vastar с различным количеством аксессуаров. Большинство из них ненужны. Фото: Майкл Мерто

В наших тестах 60-ваттный утюг Vastar нагрелся за разумное время, чтобы мы могли работать с комплектом сканера Larson, со временем нагрева 1 минута 23 секунды и максимальным максимальным нагревом. . На его ручке управления есть несколько настроек температуры, хотя, по словам нашего тестера Hakko, они были совершенно неправильными; мы держали ручку температуры между настройками 350 ° C и 450 ° C, что составило около 700 ° F. Как и другие утюги, Vastar по большей части сохранял свою температуру — только один или два раза его температура заметно падала, и нам приходилось ждать несколько секунд, пока он снова нагреется, как и в случае с моделью X-Tronic.

Утюг Vastar имеет удобную ручку, но держать его немного тепло. Фото: Signe Brewster

Хотя утюг сам по себе достаточно тонкий, чтобы его было удобно держать, основание его ручки было одним из самых теплых, которые мы тестировали. Я поймал себя на том, что провожу рукой дальше по утюгу, периодически прерывая концентрацию, чтобы подумать о положении руки.

Входящая в комплект подставка представляет собой Y-образный кусок металла, удерживающий кончик утюга над столом. Он не очень прочный, поэтому новичкам, беспокоящимся о безопасности, следует купить более традиционную подставку для паяльника. Мы рекомендуем Hakko FH-300. Вам также нужно будет предоставить собственную губку.

Припой, прилагаемый к утюгу Vastar, оказался настолько полезным, что мы использовали его на протяжении всего тестирования. Он поставляется в неперезаряжаемой тубе в форме ручки, поэтому его легко захватывать и наносить на печатную плату. Как и припой Alpha Fry, который мы первоначально приобрели, он состоит из 60% олова и 40% свинца с канифольным ядром. Однако прилагаемый припой был тоньше, чем припой Alpha Fry, что облегчало более тонкую работу. Вы можете купить аналогичные сменные трубки по приемлемым ценам.

Наша любимая подставка: Hakko FH-300

Фото: Michael Murtaugh

Также отлично

Hakko FH-300

Hakko FH-300 достаточно тяжелый, чтобы стоять на рабочей поверхности, и занимает мало места.

Варианты покупки

22 доллара* на Amazon

*На момент публикации цена составляла 32 доллара.

Если у вас есть карандаш для паяльника и вам нужна прочная подставка для него, приобретите подставку для паяльника Hakko FH-300. Эта модель на 16,8 унций оставалась на месте во время нашего тестирования, в отличие от подставки для паяльника Elenco WeMake на 6,5 унций. Кроме того, он имеет небольшую площадь основания и поставляется с губкой и чистящим средством для наконечников. Он также устанавливается за считанные секунды и выглядит лучше всех протестированных нами стендов.

Подставки для паяльника не обязательно должны быть вычурными — на них просто нужно держать паяльник и губку. Но во время нашего тестирования мы обнаружили, что стойки нуждаются в некотором весе, чтобы предотвратить их скольжение, когда мы кладем горячий паяльник. Delcast WST-2 — самая тяжелая из протестированных нами подставок весом 21,2 унции, но мы обнаружили, что FH-300 весом 16,8 унций также достаточно тяжел, чтобы выдержать наше ручное обращение. Когда-то мы рекомендовали более старую модель Delcast, SL-WST, но у нее более длительный и неуклюжий процесс установки, чем у FH-300, а также самая большая занимаемая площадь из всех протестированных нами стендов. FH-300, напротив, обеспечивает правильный баланс веса, дизайна и простоты использования.

Конкуренты

Паяльники

Мы пропустили простые карандаши, которые подключаются непосредственно к сетевой розетке и не имеют регулируемой температуры, потому что регулируемые карандаши более универсальны и по-прежнему доступны по цене. Мы также пропустили беспроводные утюги, которые удобны своей портативностью, но требуют компромиссов, на которые не стоит идти новичкам: они медленнее нагреваются, быстро расходуют заряд батареи и могут повредить хрупкую электронику. Паяльные горелки на бутане ценятся за их портативность и высокую температуру, особенно для ювелирных изделий из металла, но они слишком сложны в использовании для новичков.

Теперь, когда мы уверены в долгосрочной производительности и доступности модели X-Tronic 3020-XTS, мы больше не рекомендуем Weller WLC100 в качестве второго места. В наших тестах на нагрев ушло более четырех минут, и в нем отсутствует цифровой дисплей. Эта модель также имеет громоздкую ручку, хотя она сконструирована таким образом, что рука не соскальзывает вниз и не касается горячей части утюга.

Weller WE1010NA — это более новая паяльная станция с двумя популярными предшественниками. У нас были некоторые трудности с подключением шнура паяльника к станции, и мы задались вопросом о качестве сборки разъема. Станция также не кажется такой солидной, как Hakko FX-888D. Тем не менее, мы планируем следить за WE1010NA, чтобы увидеть, показывают ли обзоры, что в долгосрочной перспективе он работает так же хорошо, как и предыдущие модели Weller в диапазоне 100 долларов. Нам очень понравилось в нем во время нашего тестирования — это была самая удобная модель и самый быстрый нагрев за 28 секунд.

Популярный Hakko FX-600 немного нагрелся во время пайки, неудобно держать в руке из-за отсутствия набивки, в комплекте нет подставки и аксессуаров. FX-600 также трудно приобрести в надежном розничном магазине. Мы обнаружили, что он быстро нагревается, хорошо держит температуру и выдает одну из самых высоких максимальных температур.

Паяльник Vastar 16-в-1 60 Вт 110 В выглядит точно так же, как наш бюджетный комплект Vastar Full Set 60 Вт 110 В, но во время тестирования мы обнаружили, что паяльник 16-в-1 нагревается примерно за 15 секунд. Быстрее. В этот комплект входит множество аксессуаров, но мы все же рекомендуем инвестировать в подставку Hakko FH-300. Если вы ищете самый дешевый приличный паяльник, наш бюджетный выбор — лучший вариант. Но если вам нужна сумка для переноски, подумайте о том, чтобы потратить несколько долларов на комплект 16-в-1.

Atten SA-50 немного больше и теплее, чем самые удобные из протестированных нами утюгов. Он хорошо работал с комплектом сканера Larson, но ничем не выделялся на фоне других моделей.

В наших тестах утюг Aoyue 469 сравнялся с Weller WE1010NA как самый удобный для удержания утюг, и он поставлялся с хорошим набором аксессуаров, но у него было самое долгое время настройки — почти 10 минут и одна из самых низких максимальных температур. .

Weller SP40NKUS имеет прочную конструкцию, поставляется с дополнительными расцепителями и имеет встроенную подсветку, которую мы сочли полезной для освещения небольших электронных компонентов. Однако в нем отсутствует контроль температуры; мы измерили температуру его наконечника при 531 °C, что намного выше, чем 371 °C (700 °F), которые мы предпочитаем для пайки электроники. Он также имел один из самых медленных периодов нагрева.

В наших тестах Xytronic 258 показал длительное время нагрева и низкую максимальную температуру. Кроме того, его ручка была простой, без набивки или эргономических функций, а входящий в комплект наконечник в форме небольшого долота был слишком большим для комплекта сканера Ларсона.

Velleman VTSS5U имел самое продолжительное время нагрева (7 минут 25 секунд) и низкую максимальную температуру. Подставка не казалась устойчивой, а ручка утюга была широкой и горячей. Тем не менее, он имел конический наконечник хорошего размера и сохранял свою температуру во время тестирования.

Подставки

Подставка для паяльника Elenco WeMake весом 6,5 унций дешевая, но она настолько легкая, что имеет тенденцию кататься по рабочей поверхности, если вы не будете осторожны при замене паяльника.

Delcast WST-2 — самая тяжелая из протестированных нами подставок, которая отлично подходит для повышения устойчивости. Но сборка показалась нам сложной и запутанной из-за неуклюжего дизайна, которому не хватало простой полезности нашей любимой подставки Hakko FH-300.

Footnotes

Sources

Becky Stern, Instructables content creator and teacher, email interview
Caleb Kraft, Make magazine senior editor, email interview
John Edgar Park, Adafruit Industries maker and content creator , интервью по электронной почте
Выберите паяльник, CuriousInventor
Сини Саджа, Как выбрать лучший паяльник, Инструкции
Лучшие паяльники, BestReviews, 25 января 2016 г.
Нейт Зайдл, Beginning Embedded Electronics, SparkFun, 19 июня 2008 г.
Билл Эр 2015
Joel_E_B, Как паять: пайка через отверстие, SparkFun, 19 сентября 2013 г.

Она также пишет о виртуальной реальности. Ранее она писала о новых технологиях и науке для таких изданий, как Wirecutter, MIT Technology Review, Wired, Science и Symmetry Magazine. Свободное время она проводит за квилтингом и получает степень магистра в области писательского мастерства.

Дополнительная литература

Лучшие компактные механические клавиатуры
от Kimber Streams
Компактная механическая клавиатура занимает меньше места на столе, чем обычная, но вам, возможно, придется быть готовым отказаться от некоторых клавиш взамен. .
Лучшие механические клавиатуры
от Kimber Streams
Если вы тратите много времени на набор текста, механическая клавиатура может значительно улучшить качество жизни, и у нас есть рекомендации практически на любой бюджет.
Почему мы любим Raspberry Pi
, автор Thorin Klosowski
Мы любим Raspberry Pi, потому что это крошечный компьютер за 35 долларов, который можно использовать практически для чего угодно, и потому что это интересный способ узнать больше о технологиях.
Как превратить Raspberry Pi в игровую консоль
by Thorin Klosowski
Вы можете превратить Raspberry Pi 3 B+ в удобную ретро-игровую консоль с помощью программного обеспечения Recalbox, чехла NESPi, Buffalo USB-геймпад и карта microSD.

Wirecutter — служба рекомендаций по продуктам от The New York Times. Наши журналисты сочетают независимое исследование с (иногда) чрезмерным тестированием, чтобы сэкономить людям время, энергию и деньги при принятии решения о покупке. Будь то поиск отличных продуктов или полезных советов, мы поможем вам сделать это правильно (с первого раза). Подпишитесь сейчас для неограниченного доступа.

О Wirecutter
Наша команда
Демография персонала
Jobs at Wirecutter
Contact us
How to pitch

Deals
Lists
Blog
Subscribe to our daily newsletter

Dismiss

Catching the Next Eruption of Axial Volcano

Earth Sciences, Natural Катастрофы

Перехват следующего извержения осевого вулкана

по
Тереза Сави
|19 сентября, 2022 г.

Карта осевой подводной горы

Исследователи из Колумбийского университета недавно завершили шестидневный исследовательский круиз на R/V Marcus G Langseth , установив 15 автономных донных сейсмометров на вершине Осевой подводной горы, подводного вулкана в северо-восточной части Тихого океана, который извергался в 1998, 2011 и 2015 г. Круиз был частью двухлетнего эксперимента, проводившегося в пределах прогнозируемого временного окна следующего извержения. Исследователи надеются, что их инструменты, которые расширяют постоянную сеть из семи станций в рамках Инициативы океанских обсерваторий, помогут зафиксировать следующее извержение, пока оно происходит, улучшая наше понимание того, как магма и трещины на морском дне взаимодействуют в вулканах, и, возможно, дадут понимание. в прогнозировании извержений.

Главного научного сотрудника Земной обсерватории Ламонт-Доэрти Колумбийской климатической школы Феликса Вальдхаузера в этом круизе сопровождали Йен Джо Тан из Китайского университета Гонконга, Дакс Соул из колледжа Квинс и 15 студентов и постдоков из Нью-Йорка, Сиэтла и Гонконг. Проект, финансируемый NSF, возглавляет Уильям Уилкок из Вашингтонского университета, а также Вальдхаузер, Майя Толстой (UW) и Йен Джо Тан.

Экспедиция отправилась из Ньюпорта, штат Орегон, 3 сентября и завершилась в Сиэтле 8 сентября. В приведенных ниже дневниковых записях Тереза Сави, аспирант кафедры наук о Земле и окружающей среде Колумбийского университета и Земной обсерватории Ламонт-Доэрти, делится своими размышлениями. и еще о науке, стоящей за экспедицией.

Фото: Тереза Сави

Донные сейсмометры

4 сентября

Первый этап нашего путешествия уже начался. Мы вылетели из Ньюпорта, штат Орегон, и сейчас примерно на полпути нашего 300-мильного перехода к осевой подводной горе. Аксиал — подводный вулкан, расположенный на срединно-океаническом хребте, в месте, где две плиты расходятся друг от друга примерно со скоростью роста ногтя. По мере расширения плит разгерметизированная магма вытекает на поверхность, создавая новую океаническую кору. Осевая подводная гора также расположена над «горячей точкой» — то есть большим плавучим телом магмы. Эти два процесса — спрединговый хребет и горячая точка — являются основными причинами всей вулканической и другой геологической активности в Осевом.

Исследования

в форме Pac-Man помогают подтвердить местоположение сейсмометров на дне океана.

Мы разместим 15 донных сейсмометров на Аксиале и вокруг него. Эти инструменты регистрируют мельчайшие вибрации в земле и будут использоваться для изучения сейсмической и вулканической активности на участке. Через год ученые вернутся, чтобы забрать инструменты, но до тех пор мы не будем знать, как выглядят данные и даже хорошо ли работают инструменты. Вот почему мы, ученые, уделяем так много внимания тестированию и калибровке инструментов перед развертыванием.

На борту находятся 15 ученых, занимающих должности от профессора до научного сотрудника и все, что между ними. Мы представляем университеты Гонконга, Нью-Йорка и штата Вашингтон. Хотя большинство из нас никогда раньше не встречались, нас объединяет наш энтузиазм в отношении морской науки и наш интерес к наблюдению за осевой подводной горой. Скрестим пальцы, он не извергнется, пока мы не уйдем!

5 сентября, 4:45 по местному времени

Сегодня мы начали наши первые часы. Моя смена 4-8 утра и 4-8 вечера; отличные часы для ловли сказочных звезд! Наши часы предназначены для наблюдения и ведения заметок, когда члены экипажа сбрасывают донные сейсмометры с борта корабля. Мы делаем заметки, пока они поднимают их с помощью подъемного крана, называемого «А-образная рама», а затем отпускают их в воду. На данный момент мы развернули пять инструментов, а позже вернемся и обследуем их. Съемка выполняется путем кружения инструментов на корабле в форме «Pac-Man» и проверки их с помощью сонара. Мы должны сделать это, чтобы проверить их окончательное местоположение, поскольку океанские течения могли переместить их из начальной точки падения. Батареек в сейсмометрах хватает примерно на год, так что в это время должен прийти другой корабль, чтобы забрать их. Они делают это, используя команду сонара, чтобы отпустить якорь на сейсмометре, позволяя прибору всплыть на поверхность и быть извлеченным.

Жизнь на борту очень спокойная, стоит только привыкнуть к качке. Есть тренажерный зал (попробуйте беговую дорожку на 10-футовых волнах!), библиотека и развлекательная комната, где можно проводить время, и нас очень хорошо кормят. Некоторым из нас нравится выходить на палубу и искать китов или дельфинов. Вчера появилась огромная стая морских свиней!

Много сплю — проявление морской болезни. Это не самое тихое место, чтобы вздремнуть, но ничто не сравнится с укачиванием.

6 сентября, 18:29 по местному времени

Время на корабле так быстро летит! Мы уже развернули и обследовали все сейсмометры, сейчас проводим съемку гидрофона. В отличие от сейсмометров, регистрирующих колебания земли, гидрофоны улавливают колебания, передающиеся от земли к толще воды. Этот гидрофон чувствителен к небольшим землетрясениям, и мы размещаем его за пределами основной области, окружающей Осевую подводную гору, чтобы иметь представление о сейсмической активности в более широком регионе. В отличие от сейсмометров, которые были установлены непосредственно на вулкане или вокруг него. Группы гидрофонов были развернуты по всему миру на протяжении десятилетий в рамках усилий по наблюдению за ядерными взрывами.

Другой важной задачей для нас на борту является периодическое измерение скорости звука в морской воде с помощью небольшого погружного зонда, называемого одноразовым батитермографом, или XBT. XBT является расходным материалом, потому что мы буквально бросаем его в воду и никогда не получаем обратно! Когда он падает, он передает соленость, температуру и расчетную скорость звука обратно в лабораторию по тонкому медному проводу длиной более 1500 метров. Важно иметь точное измерение скорости звука для всех наших работ по дальнометрии на основе гидролокатора. Я постоянно впечатлен тем, сколько труда уходит на сбор сейсмических данных.

7 сентября

Круиз уже закончился, и мы возвращаемся обратно на материк! Экспедиция имела ошеломляющий успех: все 15 сейсмометров и один гидрофон были успешно развернуты. Когда вся научная работа была завершена, у нас появилось немного свободного времени, чтобы осмотреть машинное отделение и мостик. В машинном отделении было впечатляющее множество машин и инструментов, предназначенных для поддержания функционирования корабля, от носового подруливающего устройства до септической системы.
