Делаем самодельный сварочный трансформатор для дома своими руками.
Электросварка прочно вошла в арсенал работ домашних мастеров и автослесарей.
Еще 20-30 лет назад, личный аппарат для ручной дуговой сварки был настоящей экзотикой. Счастливые обладатели сварочника в гараже или в своем дворе, пользовались неизменной популярностью среди друзей и знакомых, и имели возможность дополнительного заработка.
Приобрести списанный (а зачастую украденный со стройки или завода) сварочный аппарат советского производства считалось большой удачей.
Поэтому отечественные «кулибины» мастерили сварочники самостоятельно, из того, что удавалось найти буквально на мусорке. Неказистые на вид, зачастую опасные для здоровья – они, тем не менее, исправно работали.
Сегодня в любом строительном супермаркете можно купить промышленно изготовленный сварочный аппарат, в любом варианте исполнения и для различной нагрузки.
Однако многие слесаря, по-прежнему изготавливают этот прибор самостоятельно.
Рассмотрим виды и принцип действия дуговых сварочных аппаратов

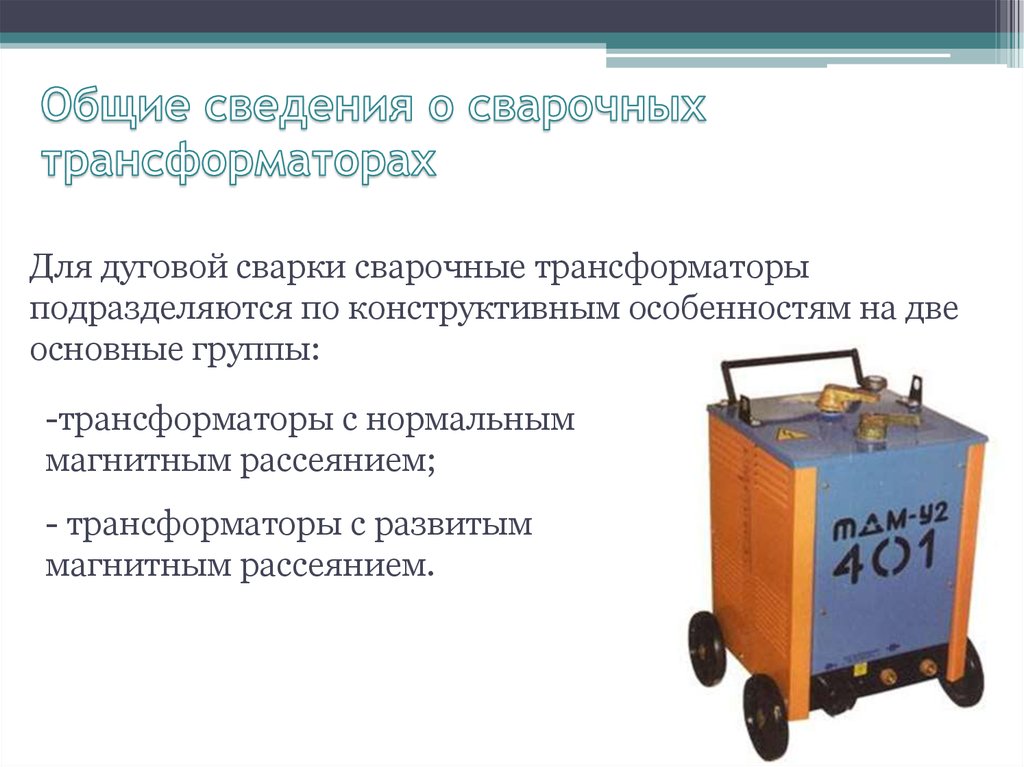

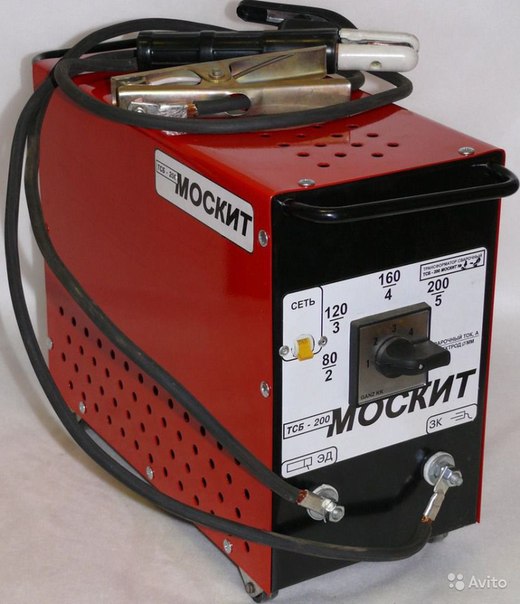

Сварочный трансформатор
Преобразует электрический ток для образования устойчивой электрической дуги.
На неподвижном сердечнике – магнитопроводе, располагаются две обмотки.
Принцип работы – понижение напряжения на вторичной обмотке с одновременным увеличением силы тока. Для регулирования параметров дуги, предусматривается изменение силы тока на вторичной обмотке. Либо переключением между витками обмоток, либо перемещением по сердечнику одной обмотки относительно другой.
Преимущества конструкции:
- Низкая стоимость;
- Простота изготовления;
- Высокая надежность;
- легкость в обслуживании.
Недостатки:
- Большая масса и габариты;
- Нестабильность сварочной дуги;
- Для работы требуется специальная подготовка персонала;
- Эффективно работает только с низколегированной сталью.

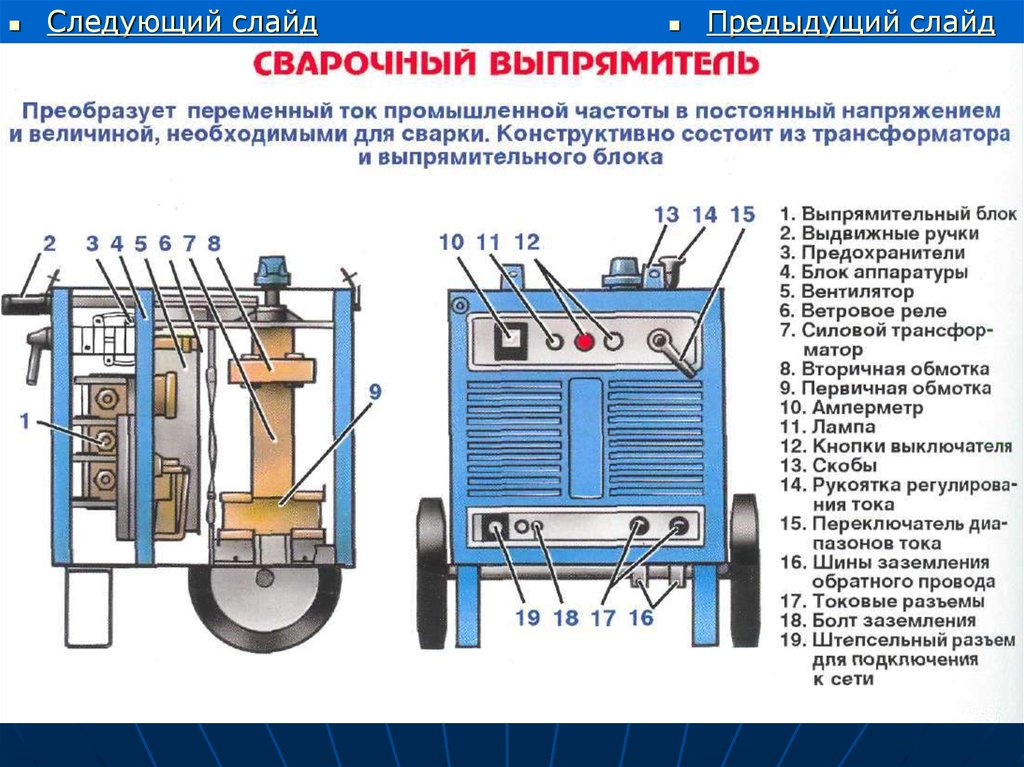

Сварочный выпрямитель
Состоит из двух блоков.
Трансформатора и выпрямительного устройства.
После понижения напряжения и повышения силы тока на трансформаторе, вступает в дело выпрямитель, собранный на кремниевых или селеновых элементах. В результате на выходе мы получаем постоянный ток для питания электрической дуги. Выпрямитель может иметь дополнительные элементы схемы, для получения идеальных характеристик.
Преимущества конструкции:
- Получение стабильной и непрерывной дуги, что делает сварочный шов более качественным;
- Возможность работать с любыми типами стали, в том числе и некоторыми цветными металлами;
- Простота использования позволяет работать на аппарате сварщикам с невысокой квалификацией.
Недостатки:
- Сложная конструкция, как в изготовлении, так и в обслуживании;
- Более высокая стоимость в сравнение с простым трансформатором.
Сварочный инвертор
Высокочастотный преобразователь тока.
Конструктивно состоит из нескольких трансформаторов, дросселей и управляющих схем.
На выходе выдает ток высокой частоты. Обеспечивает полный контроль над процессом сварки. Полная универсальность применения.
Преимущества конструкции:
- Низкое потребление мощности, за счет высокого КПД;
- Практически не зависит от колебаний входного напряжения;
- Устойчивая дуга позволяет работать с любыми металлами и электродами;
- Позволяет работать с длинными нагрузочными проводами;
- Широкий диапазон регулировки тока;
- Малая масса и компактные габариты;
- Простота использования.
Недостатки:
- Высокая стоимость;
- Сложность конструкции не позволяет обслуживать прибор в домашних условиях.
Полуавтомат
Формирует дугу постоянным или импульсным током.
Может работать или в инертной среде (углекислота), или при помощи специальной проволоки. Электродная проволока подается по резиновому шлангу в зону сварки при помощи специального держателя.
Преимущества конструкции:
- Высокое качество шва;
- Практически отсутствуют брызги раскаленного металла;
- Работа с металлом любой толщины, в том числе и малой;
- Применение в кузовных работах при ремонте автомобиля;
- Простота использования для неопытного сварщика.
Недостатки:
- Высокая стоимость;
- Использование специализированных расходных материалов.

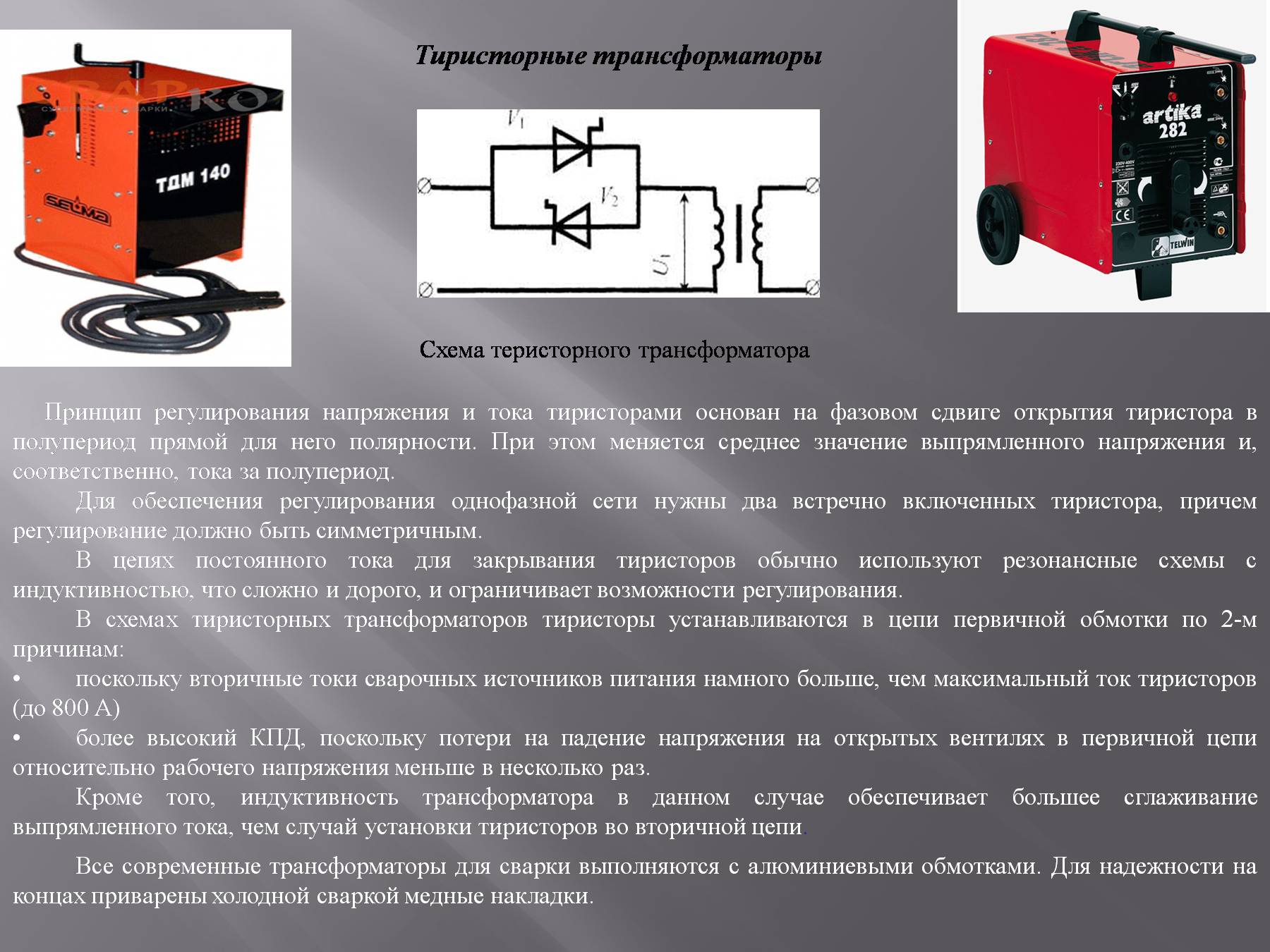

Изготовление самодельного сварочного трансформатора для дома
Самодельный сварочник, как правило, представляет собой трансформатор или выпрямитель. Инвертор или полуавтомат изготовить дома может не каждый.
Для создания правильного аппарата, необходимо знать устройство и принцип действия сварочного трансформатора.
При работе с толстостенными металлическими заготовками используются мощные трансформаторы переменного тока. Типовая схема представлена на рисунке.
С помощью контактов 1,2,3,4.5 осуществляется регулировка количества витков на первичной обмотке – что позволяет выбрать необходимый ток сварки. В данном случае определение «чем больше, тем лучше» не подходит. Слишком высокий ток может просто расплавить металл. Для нормальной работы трансформатора необходим диапазон регулировки 50-200 ампер.
При сборке сварочного трансформатора необходимо провести элементарный расчет параметров.
Электроды переменного тока имеют диаметр более 2мм. Ток в несколько десятков ампер дает относительно устойчивую дугу на толщинах металла 2-5 мм. Для воспламенения дуги выходное напряжения обязано быть в пределах 60-65 вольт.
Сварочный ток Iсв рассчитывается исходя из диаметра электрода.
Формула для расчета: Iсв=КК1*D
Iсв – сварочный ток в Амперах.
К1 = 30-40 (коэффициент, величина которого определяется типом и размером электродов)
D = диаметр электрода в мм.
ВАЖНО! При коротком замыкании, ток не должен превышать рабочее значение на 30-35%
График зависимости силы сварочного тока от напряжения приведен на рисунке:
При работе с тонкими металлами необходим сварочный выпрямитель. Принцип работы такой же, как у трансформатора, только на вторичную обмотку нагружается выпрямитель.
Напряжение холостого хода на обмотке должно быть в диапазоне 70-75 вольт, для устойчивой работы дуги при относительно небольших токах.
Для поддержания стабильного напряжения при сварке (точнее – для защиты дуги от его пульсаций) в схему добавлен дроссель с конденсатором.
Правильный аппарат с широким диапазоном рабочих токов
Собрать сварочный трансформатор переменного тока с широким токовым диапазоном сложно. Поэтому один и тот же трансформатор можно использовать для разных видов сварки. Для работы с толстым металлом и электродами диаметром 3-4 мм, используется только трансформатор с регулируемой обмоткой.
А для сварки тонкого метала (например, при ремонте автомобиля) к нему подключается схема выпрямителя. И тогда у вас появляется возможность варить переменным током небольшой величины.
Для безопасности работ лучше укрыть собранный комплект в диэлектрический корпус. Идеальный вариант – листы текстолита. Коммутационные контакты можно вывести на одну сторону ящика и подписать их назначение.
В этом видео подробно рассказано о том, что такое сварочный трансформатор и почему его так называют
Для охлаждения трансформатора и схемы выпрямителя в корпусе надо предусмотреть принудительную вентиляцию.
ВАЖНО! При соблюдении элементарных норм безопасности, ваш самодельный сварочный аппарат будет работать не хуже промышленного.
Выбор сварочного аппарата для дома – инвертор или трансформатор?
Содержание:
Выбор сварочного аппарата для дома – инвертор или трансформатор?
Те, кто проживают в частном секторе, знают, как порой не хватает в хозяйстве сварочного аппарата. В квартире он, конечно же, не нужен, если только нет дачи или приусадебного хозяйства.
Но что касается своего дома, то здесь без сварки обойтись проблематично. Таким образом, многие владельцы домов решаются обзавестись сварочным аппаратом.
Конечно же, сегодня выбор падает на аппараты для сварки инверторного типа для MIG/MAG сварки. Доступная цена и небольшие габариты сделали эти сварочные агрегаты особенно популярными в последнее время.
Однако приобрести инвертор для сварки — это половина дел. Им еще нужно научиться варить, а для этого нужно освоить азы и технику сварки. Благо ничего сложного в этом нет, однако кое-какие тонкости и нюансы всё же имеются.
Выбор сварочного аппарата для дома
Для дома лучше всего приобретать именно сварочный аппарат инверторного типа, а не трансформатор.
В пользу инверторов можно выделить следующие достоинства:
- Сварочные инверторы легкие и компактные;
- Они просты в обращении;
- Не так сильно создают скачки напряжения в электросети, что очень важно для частного сектора;
- Поддерживают любые электроды;
- Имеют дополнительные функции, которые позволяют более просто обращаться со сваркой.
Итак, надеюсь данных преимуществ более чем достаточно, чтобы ваш выбор пал именно на сварочный инвертор. Теперь остановимся на критериях выбора.
Мощность и ампераж инвертора
Выбирать слишком большой инвертор для дома нет смысла.
Лучше найти золотую середину, чтобы сварочным аппаратом было оптимально варить.
Если вы не собираетесь варить толстый швеллер, то для дома вполне хватит инвертора и на 160 Ампер. Такой инвертор запросто будет варить электродом тройкой, что вполне достаточно для выполнения большинства домашних работ.
Кроме того, инвертор на 160 Ампер будет не так требователен к электросети. Его мощность даже в полную нагрузку составит не более 4 кВт, а это всего лишь два электрочайника. В общем, ваша электросети ни в коем образе не пострадает от сварки, и вы не будете постоянно ругаться со своими соседями.
Функции сварочных инверторов
Теперь поговорим о том, какие функции имеют современные сварочные инверторы:
- Функция «Антиприлипание электрода» — если инвертор оборудован данной функцией, то его электроника будет следить за тем, чтобы электрод не прилипал к металлу.
- Функция «Горячий старт» — обеспечивает стабильную сварочную дугу в момент включения инвертора в работу;
- Функция «Форсаж дуги» — всегда следит за силой сварочной дуги, и не дает ей погаснут.
На самом деле, все вышеперечисленные функции сварочных инверторов очень важны для начинающих сварщиков. Сваривать металлы в итоге станет намного проще, чем обычным трансформатором для сварки.
Сварочные трансформаторы
— ваш электрический дом
Большинство доступных в настоящее время источников питания переменного тока Поэтому трансформатор для сварки используется чаще, чем мотор-генератор. Кроме того, двигатель-генератор должен постоянно находиться в рабочем положении во время сварки.
| Рис. Применение сварочного трансформатора |
с большим числом оборотов. В то время как вторичный имеет большую площадь поперечного сечения и меньшее количество витков. Это обеспечивает очень высокий ток и меньшее напряжение во вторичной обмотке.
Один конец вторичной обмотки соединяется со сварочным электродом, а другой конец соединяется со свариваемыми деталями.
Из-за контактного сопротивления между электродом и свариваемыми деталями при протекании очень высокого тока I 2 R выделяется тепло. Это тепло очень велико. Под действием этого тепла кончик электрода плавится и заполняет зазор между двумя частями.
Обмотка, используемая для сварочного трансформатора, является высокореактивной, или может быть добавлен отдельный реактор последовательно со вторичной обмоткой.
1.1 ВАХ
Вольт-амперные характеристики сварочного трансформатора приведены на рис. 2.
9 0007 Рис. 2 Вольт-амперные характеристики сварочного трансформатора1.2 Дроссели, используемые со сварочным трансформатором
Сварочный трансформатор можно использовать с различными реакторами для управления дугой. Различные методы такого контроля:
i) Дроссель с отводами : В этом случае выходной ток регулируется отводами на дросселе.
Это имеет ограниченное количество текущих настроек.
| Рис. 3 Реактор с отводом |
ii) 90 012 Реактор с подвижной спиралью :
В этом методе регулируется относительное расстояние между первичным и вторичным контурами.
Когда расстояние между катушками большое, получаемый ток меньше.
| Рис. 4 Реактор с подвижной катушкой |
13: В этом методе можно отрегулировать положение центрального магнитного шунта. Это регулирует шунтированный поток и, следовательно, изменяется выходной ток.
Рис. 5 Магнитный шунтирующий реактор : В этом методе высота реактора постоянно изменяется. Чем больше вставка сердечника, тем больше реактивное сопротивление и меньше выходной ток.
v) Реактор насыщения: 90 013 Реактивное сопротивление реактора регулируется путем изменения значения постоянного тока. возбуждение, полученное от постоянного тока управляемый преобразователь. Больше постоянного тока токов, реактор приближается к насыщению. Это изменяет реактивное сопротивление реактора и, следовательно, изменение тока.
