Трос как крепить: Типы и виды стальных канатов

Содержание

Чем и как правильно крепить трос: такелажные средства, приспособления, крепления и инструмент (коуши, серьги, талреты, карабины)

Серьги, коуши, карабины, талрепы — большинству из нас нечасто приходится сталкиваться с такими специфическими объектами и, наверное, далеко не все знают об их существовании. Поэтому информация о том, что скрывается за этими загадочными терминами, никому не помешает. Итак, в этой статье мы поговорим о такелажных принадлежностях. А встречаться с ними приходится всякий раз, когда возникает потребность поднять, закрепить, натянуть или подвесить что-либо с помощью проволоки, троса или каната.

Имея под руками профессиональную такелажную оснастку, многие задачи можно решить во много раз проще и эффективнее, чем с помощью привычных подручных средств. Приобрести же все, что необходимо для выполнения этих работ, сегодня можно практически на любом строительном рынке.

Тросовые зажимы позволят надежно закрепить плети при формировании петель на конце троса, а талрепы — натянуть трос с любым необходимым усилием.

Талреты

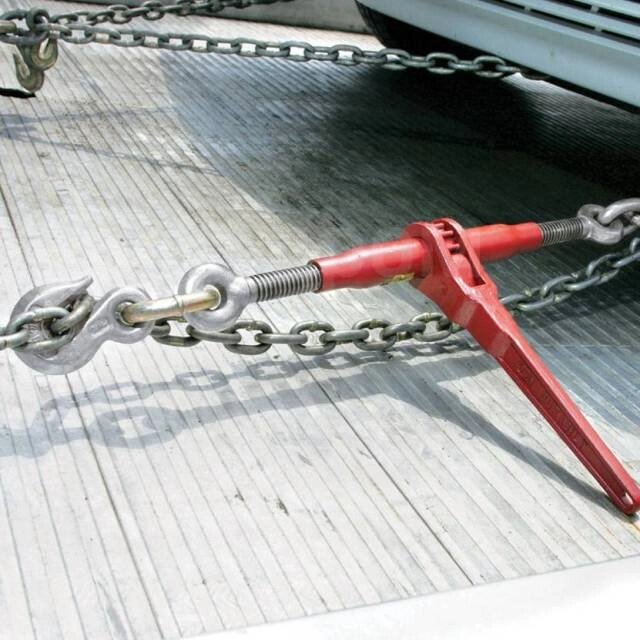

Наиболее известным и часто используемым приспособлением для натяжения тросов является талреп — винтовое натяжное устройство. Устроено оно очень просто и состоит обычно из трех деталей: двух винтов и корпуса. Натягивают трос с помощью талрепа вращением его корпуса.

Один из винтов имеет правую резьбу, другой — левую. Поэтому при вращении корпуса они либо оба ввинчиваются (сближаются друг с другом и натягивают трос), либо оба вывинчиваются и удаляются один от другого в зависимости от направления вращения.

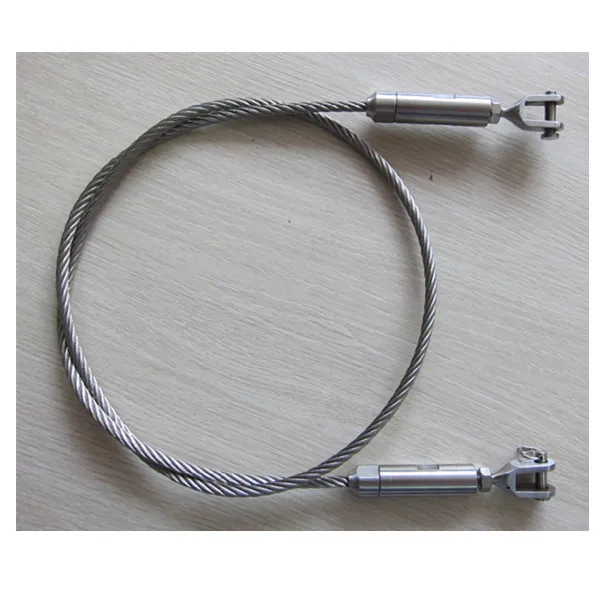

Винты талрепа могут иметь на концах кольца (петли), крючья или вилки с замыкающими пальцами, которые обеспечивают прочное и одновременно легкоразъемное соединение.
Сейчас в продаже имеется очень широкий ассортимент талрепов, отличающихся друг от друга размерами и рассчитанных на нагрузку от нескольких килограммов до 1-2 тонн.

Талреты изготавливаются, как правило, из высококачественной стали и имеют защитное никелевое или цинковое покрытие, что позволяет использовать их и в помещениях с повышенной влажностью, и на открытом воздухе.

Лучше всего с винтовыми натяжными устройствами знакомы яхтсмены, связисты, монтажники. Однако и в бытовых условиях найдется немало вариантов применения талретов, например, при установке мачты антенны и креплении ее расчалками, при сооружении шпалер, при монтаже ограждений или развешивании светильников. Словом везде, где в качестве элемента конструкции требуется туго натянутая проволока, канат или трос.

Слева — коуши разных размеров, над ними — П-образные серьги, далее направо выше и ниже — талрепы различных размеров и конструкций, справа внизу — тросовые зажимы.

Серьги

Наряду с талрепами при работе с тросами и канатами очень часто приходятся пользоваться серьгами — П-образными соединительными элементами со шплинтуемым или ввинчиваемым на резьбе стопором («пальцем»). Предназначены они в основном для надежного и быстрого соединения двух или более плетей тросов, крепления их к проушинам, скобам, рым-болтам и т.п.

Выпускают серьги разного размера, чтобы их можно было подобрать к той или иной толщине троса и соответствующей нагрузке. Обычно считают, что чем больше серьга, тем большие нагрузки она может воспринимать.

Чтобы зацепить трос (канат) за крюк или закрепить с помощью серьги, необходимо сделать на его конце петлю или как говорят «оконцевать трос». Для этого выпускают несколько типов специальных легко сборных зажимов различного размера (на фото 2 — справа внизу). Обычно диаметр троса, на который рассчитан тот или иной зажим, указывается маркировкой на его корпусе. На фото 1 представлены несколько примеров оконцовывания тросов с помощью зажимов различных типов.

Коуши

Вышеперечисленные примеры формирования петель рассчитаны на не слишком высокие нагрузки. У тросов же, испытывающих очень большие усилия растяжения (например, при буксировании автомобилей или перемещении тяжелых предметов лебедкой), петлю на конце обычно упрочняют с помощью вложенного вовнутрь коуша.

В этом случае деформации, возникающие при натяжении, воспринимает не сам трос, а отштампованная из листового металла петля каплеобразной формы, благодаря чему трос меньше перегибается и изнашивается не так интенсивно.

Коуши также бывают разных размеров, рассчитанных на ту или иную толщину тросов и на тот или иной размер петель. Кроме того, специально для оконцовывания нейлоновых или пеньковых канатов выпускают коуши из пластика.

Карабины

Полезным дополнением к рассмотренным выше приспособлениям являются так называемые карабины.

Обычно их используют наравне с серьгами, но в отличие от последних карабины позволяют быстро сцепить или расцепить соединение одним нажатием на подпружиненную карабинную защелку.

Крепеж для троса: разновидности, правила закрепления тросов

Ни одна стройка не обходится без транспортировки строительных материалов на территории объекта и погрузо-разгрузочных работ. Если длины каната не хватает, его можно удлинить. Если к грузу нужно прикрепить трос при помощи карабина, нужно сделать петлю. И сделать это помогут крепления и зажимы для тросов.

Содержание

Типы креплений

Существует несколько типов креплений.

U-образный зажим

По конструкции напоминает латинскую букву «U». Имеет резьбовые шпильки, на которые надевается прижимная зубчатая планка-шайба. Гайки накручиваются на резьбу, сдвигая скобу крепления троса вверх, и она прижимает стальной канат к основанию зажима. Есть также U-образные скобы с отверстиями для крепежных валиков. Они изготавливаются из оцинкованной стали и выдерживают слабые и средние нагрузки при транспортировке грузов и техники.

Плоский тросовый зажим

Представляет собой металлическую пластину с двумя шпильками с резьбой. На них надевается другая прижимная пластина, которая сверху притягивается гайками. Есть разновидности с одной (simplex), двумя (duplex) и тремя (triplex) шпильками. Материал изготовления – углеродистая сталь.

Трубчатый зажим

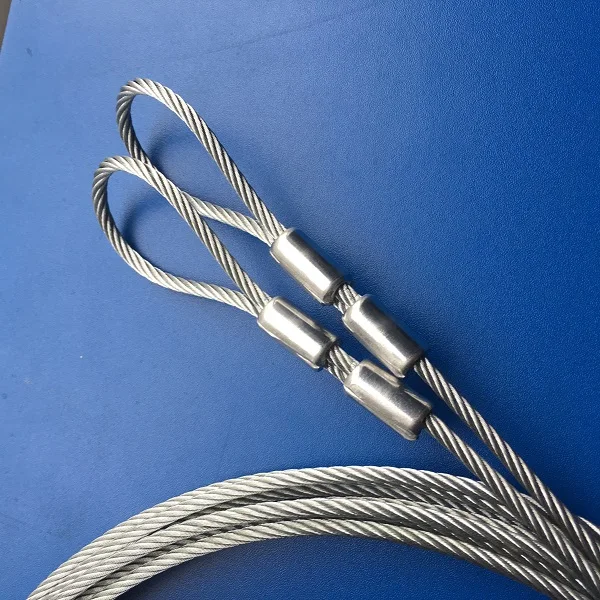

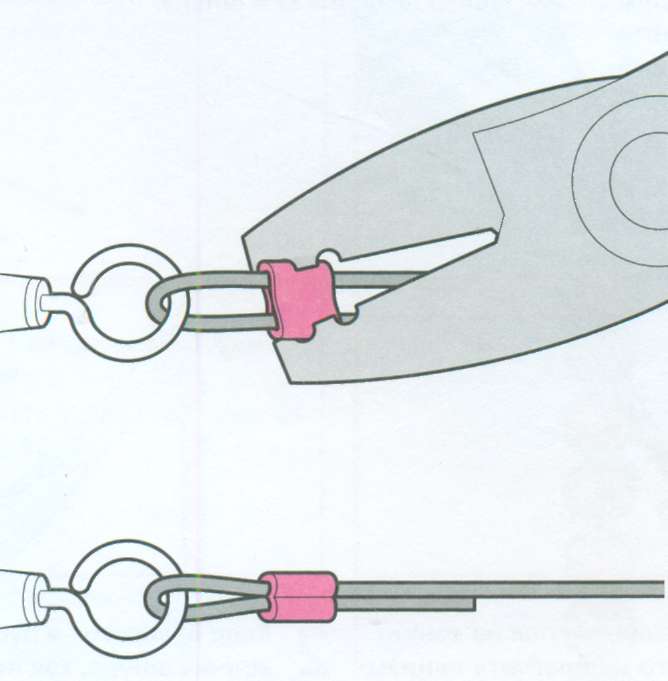

Это пустой цилиндр, в который просовывают концы канатов и сплющивают их специальным прессом или ручным гидравлическим инструментом. Также с его помощью на концах канатов делают петли. Обычно зажимы изготавливаются из алюминия, но для работы в суровых условиях используют изделия из нержавеющей стали. Медные зажимы применяются для работы в агрессивных химических условиях.

По конструкции и заводскому исполнению зажимы делятся на:

Клиновые. Подходят для такелажных работ и тросов большого диаметра. Они пользуются популярностью у электриков, которые закрепляют самонесущие изолированные провода (СИП) на столбе. Кроме металлических скоб конструкцией предусмотрено два рычага, которые обеспечивают высокопрочное соединение.
Болтовые. Самое простое исполнение такого фиксатора можно увидеть при установке розетки или патрона с лампочкой. Жилы кабеля попадают между шляпкой болта и прижимной пластиной. Конструкция затягивается гайкой. В результате образуется достаточно прочное соединение.
Винтовые. Такие зажимы в такелажных работах почти не используются, а применяются в электрике. Например, в клеммниках, в шинах заземления и нулевых шинах, где в отверстие вставляется кабель, и винт, закручиваясь, прижимает его своим концом к телу детали.

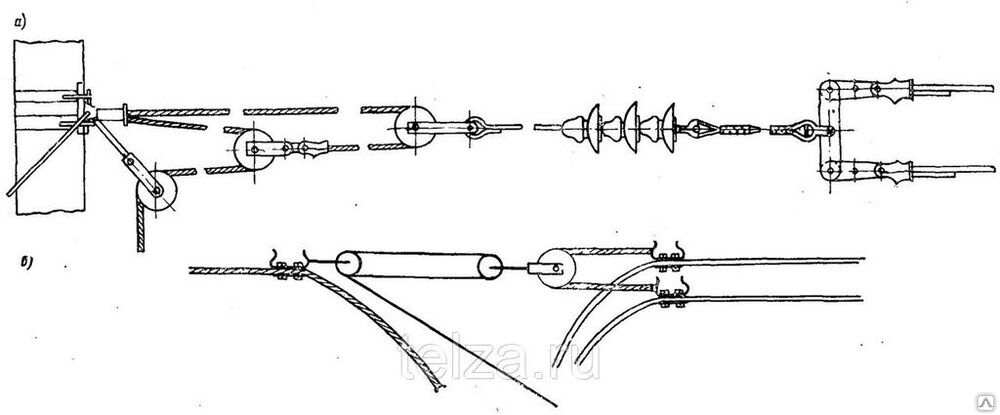

Заклинивающие. Предназначены для крепления канатов и кабелей без изоляции на специальную анкерную опору.
Прессуемые. Представляют собой две пластины, которые сжимают между собой трос. Есть и другая разновидность зажима: металлическая трубка, согнутая под углом. В нее просовываются концы канатов, а внутрь закручивается резьбовая шпилька, которая прессует их между собой. Такой крепеж для троса сверхпрочен и выдержит даже самые серьезные нагрузки.
Клыковые. Главный представитель быстросъемных клыковых зажимов – тот же самый u-образный прижимной механизм с зубчатой планкой, надеваемой на шпильки, и двумя гайками.

Виды материалов и покрытий

Так как работа с тросами и зажимами предполагает значительные нагрузки, материалы для изготовления должны использоваться очень прочные. Чаще всего это нержавеющая и обычная сталь, медь и алюминий, но бывают также зажимы повышенной прочности из углеродистой стали. Для работы в жестких погодных условиях используется зажим, который проходит гальваническую обработку цинком. Оцинкованная поверхность противостоит коррозии.

Установка зажимов на канаты и крепление

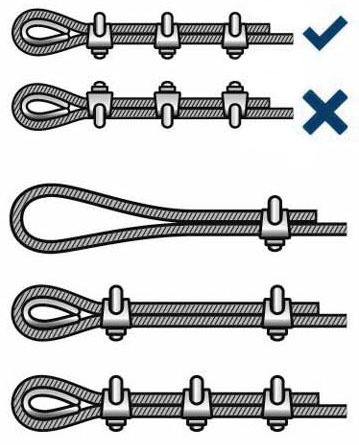

Суть сопряжения канатов проста. При построении канатной петли, нужно свободный конец троса приложить к его телу на такое расстояние, чтобы можно было установить минимум три зажима. Между ними должно быть расстояние не менее шести диаметров. От их правильного расположения зависит прочность соединения. Так, тело фиксатора должно находиться со стороны тела каната, а прижимная планка должна придавливать конец к его телу.

Как говорилось ранее, U-образные канатные зажимы выдерживают относительно слабые нагрузки, а рекомендуемое количество зажимов на одной петле – от трех. Если нагрузка превышает ожидаемую, нужно не увеличивать количество фиксаторов, а использовать другой их тип. В отдельных случаях необходимо крепление троса к плоскости с натяжителем. По сути, это крепление к стене при помощи специальной шайбы и самореза.

Как сделать зажимы для троса своими руками

Бывают ситуации, когда двигатель в автомобиле заглох и, несмотря на все усилия, не заводится. Тогда машину придется отбуксировать к ближайшей станции технического обслуживания. Качество тросов, которые продают на заправках, оставляет желать лучшего, поэтому в этой ситуации лучше всего изготовить его своими руками.

Для этого понадобится любая толстая веревка. Она должна быть достаточно большого диаметра, чтобы не порваться при буксировке, и хорошей гибкости, чтобы образовать петлю. Также нужна будет металлическая трубка, способная гнуться без разрывов, лучше, если она сделана из алюминия. Внутрь трубки просовывается веревка так, чтобы она выходила с другого конца примерно на 10-15 сантиметров. Далее трубку с веревкой гнут в дугу, концы сплющивают молотком или кувалдой и скрепляют саморезами по металлу по всей длине прилегания конца веревки к ее телу.

Подробнее о том, как правильно сплющить трубку, в этом видео:

Если необходимо разобраться, как закрепить тросик детских качелей, то можно действовать по приведенной выше инструкции, так как технология изготовления петли ничем не отличается от выполнения аналогичной для автомобильной оснастки.

Правила эксплуатации

Перед началом работы нужно проверить прочность соединений путем однократного приложения нагрузки на трос. Если после нескольких проверок трос и зажимы продолжают выполнять свои функции, то его можно эксплуатировать. Однако необходимо регулярно проверять состояние зажимов, так как со временем соединения могут разбалтываться, гайки раскручиваться, а металл подвергаться разрушению.

Максимальный срок службы фиксаторов зависит от условий работы. Если это стройка с регулярными транспортировками грузов по этажам строительным краном, то замена должна производиться раз в 4-6 месяцев. В бытовых условиях нужно смотреть на состояние износа, чтобы определить, нужно заменять зажим или нет.

В некоторых случаях правильная эксплуатация может спасти жизнь. Это относится к так называемому лееру. Это туго натянутый трос с закрепленными на бортах лодок и судов концами. Случайно выпавшему человек из лодки будет легче спасти свою жизнь, схватившись за него.

Требования безопасности транспортировки грузов определяют необходимость соблюдения техники крепления стальных тросов и канатов. Перед использованием крепления нужно проверить его на несущую способность. А если соединения активно эксплуатируются, следует контролировать степень износа.
