Равнополочные уголки по ГОСТ 8509-93

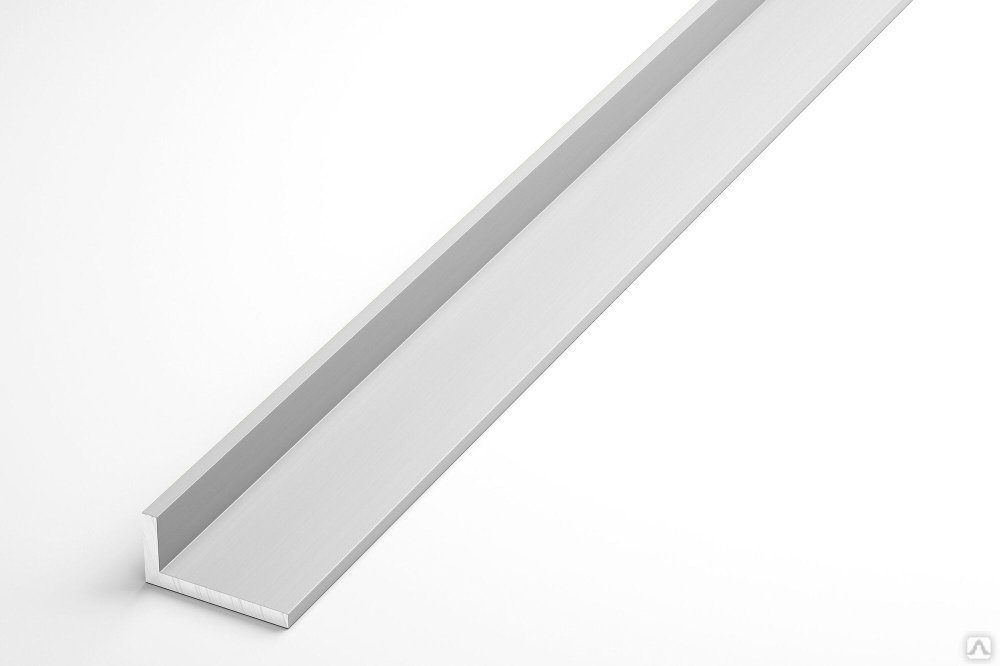

Г-образный профильный прокат носит название уголок. Угловые грани называются «перо» (большая) и «обушка» (меньшая). Также есть группа металлоизделий, где перо и обушка имеют одинаковую ширину. Такие уголки называют равнополочными. Угловой металлопрокат изготавливается методом холодного и горячего проката. Для каждого вида металлоизделий есть свои нормативы ГОСТ.

Уголок горячего проката

Для изготовления используются углеродные и низколегированные сплавы. Сталь нагревается до размягчения металла, а затем прокатывается через серию валков на станках, где ей придается форма с равными или с разными по ширине гранями.

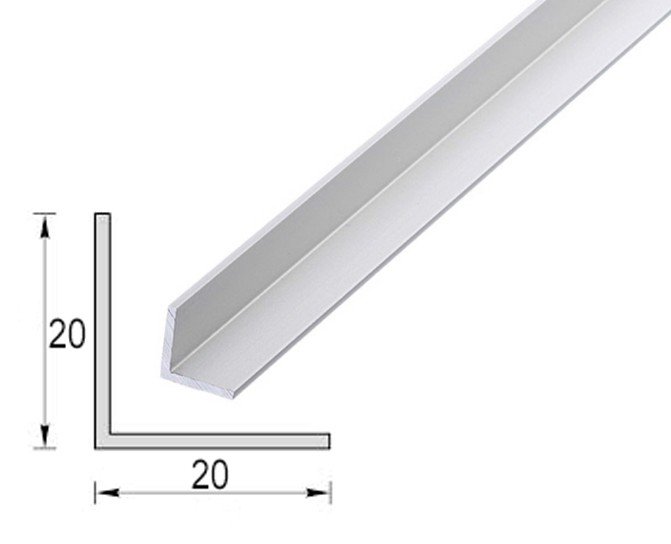

Равнополочные уголки производятся в соответствии с ГОСТ 8509-93:

Для углового профиля с разными по длине гранями предусмотрены нормы в соответствии с ГОСТ 8510-93:

Равнополочные и неравнополочные уголки могут быть мерной и немерной длины. Размер мерного профиля – от 4 до 12 м.

Холодная прокатка

Изготовление уголков методом холодного проката производится с помощью гибки. Стальную листовую заготовку без предварительного нагрева пропускают через профилегибочный станок, получая конструкцию с одинаковыми или разными по ширине гранями.

Для холоднокатаных равнополочных уголков созданы параметры ГОСТ 19771-93:

Неравнополочный угловой профиль изготавливается из тех же марок стали, что и равнополочный, но из-за разной длины граней нормативы отличаются. Для неравнополочных изделий предусмотрен ГОСТ 19772-93:

Неравнополочные углы, как и равнополочные, могут быть мерными и немерными. Стандарты длины для мерных: от 4 до 12 м. Немерные не имеют строго фиксированной длины и продаются по весу.

Как определить размер «под ключ» болта и гайки?

Любому человеку, даже не связанному с механикой, приходится в обычной жизни откручивать и закручивать болты и гайки. Для этого чаще всего мы используем гаечный ключ, разновидностей которого сегодня насчитывается около пятнадцати. Классический и самый распространенный инструмент – это двусторонний рожковый ключ, который найдется в инструментальном ящичке каждого мужчины. Размеры его рабочих профилей нанесены на его рукоятку, например: 7х8 или 17х19 и т.д. Эти цифры обозначают расстояние от одной губки до другой в миллиметрах.

Размер ключа на 24

В технических справочниках крепежа размер «под ключ» обозначается буквой «S». Но на самих крепежных деталях мы его не увидим. Механики со стажем могут по величине головки крепежа визуально определить «ключ на сколько» нужно взять для болта М10, М12 или М16? А малоопытные мастера могут легко ошибиться в выборе. А когда соединение находится в труднодоступном месте, придется подбирать инструмент методом проб. Если маленький ключ просто не налезет, то большой при неплотном прилегании может «слизать» грани детали и тогда дальнейшее отвинчивание может быть проблематично.

Маркировка шестигранного ключа

Определение номера ключа по диаметру резьбы крепежа

Размер «под ключ» у шестигранного болта или гайки – это расстояние между двумя параллельно лежащими гранями. Быстро и точно узнать его, не прибегая к линейке или штангенциркулю, можно по диаметру резьбовой части, которая указана в технической информации к крепежной детали. Дело в том, что каждому стандартному диаметру резьбы соответствует определенный размер рабочего профиля крепежа – основной (нормальный), уменьшенный и увеличенный. Болты с уменьшенным и увеличенным размером головки встречаются гораздо реже.

По таблице можно легко определить, какой размер гаечного ключа подойдет для того или иного болта от М1 до М110.

Таблица 1. Размеры под ключ для метрических болтов и гаек.

Диаметр резьбы, М	Размер под ключ
	основной S, мм	уменьшенный S, мм	увеличенный S, мм
М1	3.2	-	-
М1.2	3.2	—	-
М1.4	3.2	—	-
М1. 6	3.2	—	-
М2	4	—	-
М2.5	5	—	-
М3	5.5	—	-
М4	7	-	-
М5	8	-	-
М6	10	-	-
М7	11	-	-
М8	13	12	-
М10	17 (16)	14	-
М12	19 (18)	17	21 (22)
М14	22 (21)	19	24
М16	24	22	27
М18	27	24	30
М20	30	27	32 (34)
М22	32 (34)	30	36
М24	36	32	41
М27	41	36	46
М30	46	41	50
М33	50	-	55
М36	55	50	60
М39	60	55	65
М42	65	60	70
М48	75	-	75
М52	80	—	80
М56	85	—	-
М60	90	—	-
М64	95	—	-
М68	100	—	-
М72	105	—	-
М76	110	-	-
М80	115	-	-
М85	120	-	-
М90	130	-	-
М95	135	-	-
М100	145	-	-
М105	150	-	-
М110	155	-	-

Некоторые современные стандарты ISO устанавливают другие размеры шестигранных головок, в таблице они прописаны в скобках.

Размеры зева гаечных ключей определены в стандарте ГОСТ 6424-73. При правильном подборе зазор между рабочими губками инструмента и гранями крепежа не превышает 0.1 – 0.3 мм.

Подбор дюймовых гаечных ключей

Размер дюймового гаечного ключа выражен в дюймах и обозначает не ширину зева ключа, а диаметр резьбы дюймового крепежа, для работы с которым он предназначен. Шестигранный рабочий профиль дюймовых болтов и гаек отличается по размеру от профиля метрического стандарта на доли миллиметров. Поэтому метрические гаечные ключи либо будут неплотно прилегать к граням дюймового крепежа, либо вообще не налезут. Для работы с ним нужны дюймовые ключи и торцевые головки.

Таблица 2. Резьба UNC/UNF и размер гайки под ключ.

Диаметр резьбы (размер ключа), дюйм	Размер гайки под ключ, дюйм	Размер гайки под ключ, мм
1/4	7/16	11. 11
5/16	1/2	12.7
3/8	9/16	14.29
7/16	5/8	15.88
1/2	3/4	19.05
9/16	13/16	20.63
5/8	15/16	23.81
3/4	1 1/8	28.58
7/8	1 5/16	33.34
1	1 1/2	38. 10
1 1/8	1 11/16	42.86
1 1/4	1 7/8	47.63
1 3/8	2 1/16	52.39
1 1/2	2 1/4	53.15
1 3/4	2 5/8	66.68
2	3	76.20
2 1/4	3 3/8	85.73
2 1/2	3 3/4	95.25
2 3/4	4 1/8	104. 76
3	4 1/2	114.30

Размеры ключей для болтов с внутренним шестигранником

В машиностроении и приборостроении наряду с шестигранным крепежом широко применяются болты с цилиндрической головкой, для завинчивания которых используют угловой ключ-шестигранник. Они изготавливаются по стандартам DIN 912 или ГОСТ 11738-84, согласно которым каждому диаметру резьбы должен соответствовать определенный размер «под ключ» (расстояние между противоположными гранями внутреннего шестигранника).

Имбусовый ключ с шариком для винтов под внутренний шестигранник

Таблица соответствия:

Прежде чем приступить к разборке какого-то узла автомобиля, обслуживанию велосипеда или к ремонту садовой техники не лишним будет убедиться в наличии всех необходимых инструментов. При этом хорошо иметь под рукой таблицы размеров «под ключ» для болтов и гаек. При ремонте старой техники часто встает проблема выкручивания поврежденных деталей. Для работы с крепежом со стертыми гранями в магазине «Крепком» можно приобрести специальные торцевые головки со спиральным профилем AN0400120, а для извлечения болтов с сорванными головками предлагаем набор резьбовых экстракторов AG010048.

Имбусовый ключ Bondhus

Полезные советы


Обновлено: 16.02.2022 11:28:09

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

Редактировать профиль пользователя • Учебное пособие по призракам

Обновлено 21 ноября 2022 г.

Ghost позволяет вам заполнить личную информацию и биографию, а также указать имя, изображение и обложку своего профиля. Кроме того, вы можете сбросить свой пароль на странице профиля пользователя .

Для доступа к странице профиля пользователя :

• Войдите в панель администратора Ghost и нажмите на свою фотографию в левом нижнем углу экрана. Затем выберите Ваш профиль :

• Вы увидите всю свою информацию и сможете все изменить.

Вы можете изменить следующее:

• Изображение вашего профиля;
• Ваша обложка;
• Полное имя, слаг и адрес электронной почты;
• Ваше местоположение и веб-сайт;

• Ваши профили в социальных сетях;

• Ваша биография;

• Вы можете настроить уведомления по электронной почте;
• Вы даже можете изменить свой пароль;

Все намного проще и понятнее, чем в предыдущем интерфейсе Ghost.

Создать пользователя-администратора
Наверх
Общие настройки Настройка

На этой странице…

Хостинг Ghost

• Бесплатно Установка Ghost
• 24/7 Служба поддержки Ghost
• Защита от взлома
• Быстрый SSD-накопитель
• Бесплатная передача домена
• Бесплатная передача призрака
• Немедленная активация
• Бесплатный CDN Cloudflare

Просмотреть больше

Наши сайты используют такие инструменты, как файлы cookie, чтобы понять, как вы используете наши услуги, и улучшить как
ваш опыт и актуальность нашей рекламы. Здесь вы можете отказаться от такого отслеживания:

Социальный

Функции социальных сетей, такие как кнопка «Нравится/Поделиться» в Facebook, виджеты или интерактивные мини-программы
сайт для включения каналов социальных сетей и отзывов клиентов. Некоторые из них используют файлы cookie для поведенческой аналитики.
реклама и/или маркетинговые исследования.

Опора

Для поддержки FastComet Live Chat требуются файлы cookie для поведенческой аналитики, необходимой для обработки запросов перед продажей/поддержкой.
Отключение этого файла cookie ограничит получение вами помощи от службы поддержки клиентов через службы FastComet LiveChat.

Статистика и реклама

Мы используем цифровые инструменты, такие как Google Analytics, для отслеживания веб-трафика и эффективности наших цифровых
рекламные акции. Это помогает нам определять более релевантную рекламу для потребителей и улучшать
эффективность наших маркетинговых кампаний.

Основной

Файлы cookie, необходимые для основных услуг и функций, таких как формы входа, интеграция корзины покупок,
и контроль доступа. Без них наш веб-сайт не может функционировать должным образом, и мы не можем предоставлять какие-либо услуги.
Отказ не доступен.

Продолжая просматривать сайт, вы соглашаетесь с нашими
и Политика в отношении файлов cookie.

Как заказать алюминиевые профили

Соображения и рекомендации перед заказом партии нового алюминиевого профиля.

Профиль алюминиевый нестандартный

Если вы разрабатываете какой-либо уникальный или просто новый продукт, и именно алюминиевый профиль остро необходим, то вы вряд ли найдете его в многочисленных каталогах компаний по производству и продаже алюминиевых профилей. В этих каталогах могут быть тысячи разных алюминиевых профилей, но вам, конечно же, нужен свой, нестандартный и особенный.

Профили алюминиевые нестандартные – те профили, которые, извините за тавтологию, не являются стандартными, а именно – швеллерные, уголки, тавровые, прямоугольные трубы и т. п. (чертеж 1).

Рисунок 1 – Стандартные алюминиевые профили. показаны схематично, в том числе без скругления углов

Профили специальные алюминиевые

Профили нестандартные разрабатываются для определенных целей. На рисунке 2 показаны примеры конструктивных приемов и приемов для придания нестандартным профилям определенных специальных функций.

a) Слот для головки винта

b) Углубление для установки винта

c) Опасность сверления отверстия для винта

d) Резьбовой паз для винта

e) Головка-саморез

f) Подготовка краев для сварка

г) Петля

з) Крышка защелки

и) Кронштейн

нестандартные профили около 250 кг и просят время на изготовление новой партии алюминиевых профилей — в новой экструзионной головке — от шести до восьми недель. Однако есть производители алюминиевых профилей, для которых не существует понятия «минимальное количество», но, понятное дело, и цена на алюминиевые профили будет выше. В любом случае, хорошо производить и покупать именно такое количество профилей, которое вам действительно нужно.

Алюминиевые сплавы для профилей

Большинство алюминиевых профилей из сплавов Al-Mg-Si — сплавы серии 6ххх. Наиболее популярным является алюминиевый сплав АД31 ГОСТ 4784 или его зарубежные аналоги – «европейский» сплав 6060 и «американский» сплав 6063. Эти сплавы относятся к «мягким» сплавам, их применяют для не слишком нагруженных конструкций. Если ваш профиль требует высокой прочности, то, возможно, его нужно выпрессовать из более прочных сплавов, например, 6005, 6061 (АД33) и 6082 (АД35) или даже 7005 (1915) и 7020. Все эти сплавы прессуют на обычных высокоскоростных экструзионных прессах, которых в последние годы стало довольно много.

Следует понимать, что если нацеливаться на более прочные сплавы, например, на знаменитый «дюралюминий», то искать нужно по-особому — Низкая скорость мощнее и — пресс, который в наше время очень короткий. Цена профилей, отлитых на таких прессах, «в разы» выше, чем у обычных.

Обычно нестандартными (специальными) алюминиевыми профилями называют профили по чертежам заказчика. Однако это большое преувеличение! Не каждый профиль, на который обратился клиент, можно нормально проштамповать. Нанесение на профиль заказчика – это скорее эскизный профиль, который обязательно должен быть адаптирован к возможностям технологии литья в целом и пресса в частности.

В настоящее время на всех заводах по производству алюминиевых профилей есть конструкторы по разработке (дизайну) алюминиевых профилей. Этим конструкторам достаточно предоставить примерный эскиз вашего будущего алюминиевого профиля. Обычно они работают со стандартными форматами файлов, такими как .dxf и .dwg. Эти форматы используются как при разработке чертежей матрицы для вашего специального профиля, так и станков с числовым программным управлением, на которых эта матрица будет делаться.

Сечение нового алюминиевого профиля

Дизайн и функциональность алюминиевых профилей практически безграничны. Алюминиевые профили могут придать самые невероятные формы и внешний вид, какие только могут придумать изощренные мозги инженеров и дизайнеров. Однако есть некоторые технологические ограничения, о которых все же нужно помнить.

По согласованию с проектировщиками Профиль — матричный и — толщина стенки вашего профиля может быть до 0,5 мм для плоских матричных — сплошных профилей — и до 0,7 мм полых матриц — профилей с полостями. Это практически выходит за рамки возможностей технологии экструзии алюминия и возможно только для «мягких» алюминиевых сплавов, например, технического алюминия или «разбавленного» сплава 6060, а не на каждом экструзионном прессе.

Качественный алюминиевый профиль

Однако следует иметь в виду, что тонкостенные профили, сильно подверженные короблению, намного больше, чем толстые. Это происходит на выходе профиля из матрицы и компаундируется при его охлаждении путем закалки в прессе. Поэтому часто от изящного тонкостенного профиля отказываются из-за того, что сделать его очень сложно, а если и возможно, то чрезмерно велика доля брака Коробление – скручивание, плоскостность, непрямолинейность и т. п.. стр.

Опытные конструкторы-экструдеры подскажут вам, где лучше разместить различные функциональные элементы вашего профиля — порты для шурупов и шурупов, защелки и места посадки различных деталей. Мало того, они смогут удовлетворить все ваши требования и форму профиля, в то же время, обеспечить его успешную прессовку на экструзионном прессе.

Они позаботятся о том, чтобы ваш профиль имел вид, чтобы он не только удачно вышел из матрицы, но и благополучно – без коробления, царапин, потертостей, вмятин и пятен – дошел до самой упаковки. Для этого он должен без повреждений преодолеть все этапы своего изготовления, в том числе:

,

,
• , закалка на прессе,

.

• передача на рольгангах и конвейерах,
• размерная резка,
• прокладка в корзине,

Термообработка

• в печах старения.

Разработка и изготовление матрицы

Хотя, в принципе, она может быть изготовлена ​​из алюминиевых профилей различной формы, необходимо учитывать некоторые соображения. Алюминиевые профили простой формы являются наиболее экономичными, так как их матрица не будет слишком сложной и, следовательно, относительно дешевой. Профили более сложной формы требуют сложных и дорогих матриц.

завод по штамповке алюминиевых профилей сам изготовит нестандартный шаблон для вашего профиля или закажет его на специализированном предприятии по изготовлению матриц.

Скругление углов

Обычно все углы профиля поперечного сечения — наружные и внутренние — выполняются с некоторым малым радиусом. острых краев быть не должно или они должны быть минимальными. Для этого требуется технология экструзии алюминия.

Допуски размеров и форм профилей

Обычно производители профилей гарантируют стандартные допуски размеров и формы поперечного сечения профилей и их продольной формы (кривизна и скручивание). Стандартные допуски размеров на алюминиевые профили в Европе устанавливает европейский стандарт EN 755, а допуски химического состава алюминиевых сплавов — EN 573.
