Установка габионов: Технология укладки габионов. Пошаговая инструкция

Сборка и установка габионов и матрацов

Продукция

I. СБОРКА

II. ФОРМИРОВАНИЕ ГАБИОННОЙ КОНСТРУКЦИИ

 III. ЗАПОЛНЕНИЕ

IV. УСТАНОВКА КРЫШКИ ГАБИОНА

V. ИНСТРУМЕНТЫ

Для установки габионов используются следующие инструменты:

•
  Плоскогубцы, желательно с длинными губами
•
  Монтировка или маленький лом
•
  Специальный инструмент для притягивания и увязки крышки габиона

ДОПОЛНИТЕЛЬНЫЕ ЗАМЕЧАНИЯ

Монтаж габионов и матрацев

Монтаж габионов | Монтаж габионных матрацев

Расчет проволоки для монтажа габионов

Размер одного изделия
1х0.5х0.51х1х0.51х1х11.5х0.5х0.51.5х1х0.51.5х1х12х0.5х0.52х1х0.52х1х13х1х0.53х1х14х1х0.54х1х15х1х12х1х0.173х2х0.174х2х0.175х2х0.176х2х0.172х1х0.233х2х0.234х2х0.235х2х0.236х2х0.233х2х0.34х2х0.35х2х0.36х2х0.33х2х0.54х2х0. 55х2х0.56х2х0.5

Количество изделий, шт.

Количество проволоки для монтажа, кг.

Для монтажа габионов понадобится следующий инструмент:

• стальная монтировка;
• кусачки;
• плоскогубцы с длинными губами;
• деревянные колья.

Высокое качество монтажа и длительный срок эксплуатации габионов может обеспечить только правильное выполнение инструкций по их укладке. Необходимо тщательно выполнить следующие действия:

1. Открыть упаковку со сложенными габионами.

2. Достать габион и разложить его на твердой, ровной поверхности. Расправляя материал, следует следить за тем, чтобы не было загнутых краев, складок или неровных частей.

3. Согнув вертикально боковые панели, сформируйте прямоугольный ящик, при этом необходимо проконтролировать, чтобы поднятые вверх края конструкции находились на одном уровне. Углы ящика необходимо с помощью торчащей из них проволоки соединить с углами панелей.

4. Для обеспечения прочности конструкции вязка углов габиона должна вестись с чередованием двойных и одинарных витков через каждые 10 см. Детально это показано на приведенном ниже рисунке.

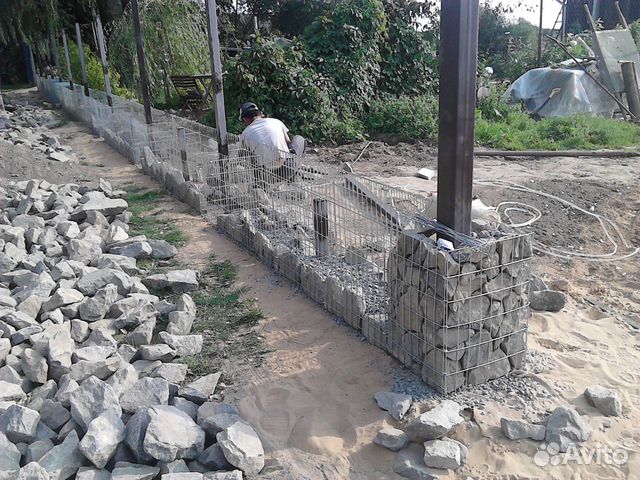

5. Сформированные габионы устанавливают на участок земли, на котором была произведена соответствующая планировка. В углы пустой конструкции вбивается крепежные стержни, а с помощью деревянной рамы выравнивается лицевая поверхность. Устанавливаться и крепиться между собой габионы должны в определенной последовательности, их задние и лицевые грани должны соединяться между собой.

6. Завершив установку пустых габионов и скрепив их между собой, приступают к наполнению ящиков камнем. Оптимально для этого использовать фракцию 125-200 мм, максимальный размер не должен превышать 250 мм. Габариты используемого камня не должны быть меньше размеров ячейки используемых габионов. Если планируется все же применять заполнитель мелкой фракции, то его следует размещать в центре конструкции, предварительно заполнив ее по краям крупными камнями.

7. Заполнение габионов камнями может производиться как вручную, так и с помощью специальной техники (фронтальных погрузчиков, транспортерных лент, экскаваторов). Процесс наполнения производиться с максимальной плотностью и в определенной последовательности. Рекомендуется оставлять пустым последний габион, так как к нему будут крепиться следующие модули.

8. Заполнять габион необходимо на одну треть, после чего производится фиксация уложенного слоя камней связующей горизонтальной скобой. После этого следует очередное наполнение на следующую 1/3 и установка новой фиксирующей скобы. Габионы высотой в 500 мм можно заполнять в два захода, а матрацы высотой от 170 до 300 мм можно наполнять камнем в один заход.

9. Обеспечить равномерное заполнение габионов сможет избыток наполнителя, его укладываю такое количество, чтобы слой камня на 25-50 мм лежал выше боковых кромок конструкции. Выполняя укрепление берегов, подверженных сильному воздействию волн или течения, необходимо использовать дополнительные связующие скобы для укрепления конструкции. С их помощью связывается днище и крышка.

10. Прочность конструкции обеспечивается надежной фиксацией крышки габиона. Для этого ее притягивают к верхним граням и крепят к ним с помощью проволоки. Упростить процесс поможет временная привязка, гарантирующая отсутствие деформаций по периметру. Если наполнитель мешает закрыть крышку, то его можно вручную распределить ближе к центру.

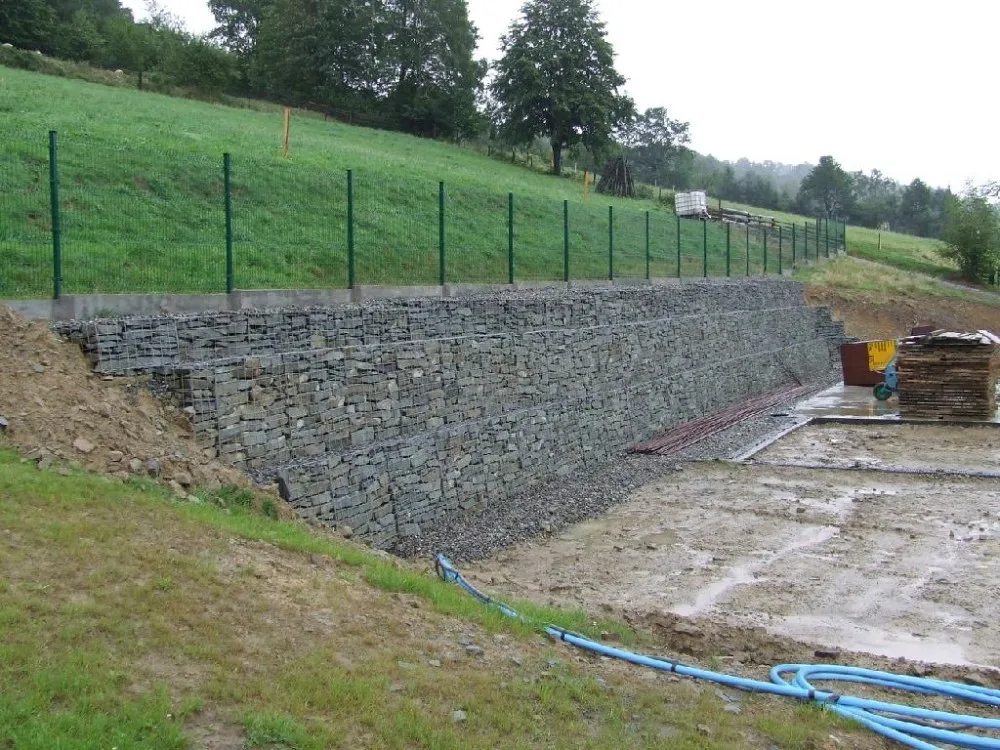

11. При использовании габионов для формирования подпорных стен или опор, выдерживающих серьезные нагрузки в процессе эксплуатации, для натяжения конструкции рекомендуется использовать ручную лебедку.

Мы производим

• ГАБИОНЫ с ПНД покрытием

Расчет цены на габионы

Монтаж габионов | Монтаж матрацев

Изготовленные из сетки двойного кручения матрацы представляют собой долговечные, объемные конструкции. Правильный монтаж этих габионов обеспечит надежную защиту берегов и склонов рек, озер, морей. Для работы по установке понадобятся следующие инструменты:

• стальная монтировка;
• плоскогубцы или кусачки;
• деревянные заостренные колья;
• металлические стержни.

Монтажные работы производятся в следующем порядке:

1. Необходимо распаковать поставляемый в пакетах матрац.

2. Матрац необходимо расправить, разложив на ровной и твердой поверхности. После этого требуется проверить габион на наличие механических повреждений расправить существующие складки.

3. Диафрагмы и боковые панели матраца устанавливаются в вертикальное положение. Особое внимание требуется уделить высоте обеих боковин в поднятом состоянии – она должна быть одинаковой.

4. Диафрагмы поднимаются по высоте до уровня боковин и связываются с ними при помощи проволок для армирования небольшой длины. При этом используемая для вязки проволока должна сцепляться с проволокой для армирования, проходящей вдоль верхней кромки боковины матраца.

5. К днищу габиона каждая диафрагма привязана проволокой, необходимо вытащить ее конец на себя на длину, достаточной для привязки к боковине. Обвязка обязательно производится цельным куском проволоки, основная часть которой фиксирует диафрагму к днищу. Образуется надежное непрерывное соединение, способное обеспечить надежность всей конструкции и длительный срок ее эксплуатации.

6. Лицевая и задняя панель матраца сгибаются так, чтобы их боковые и верхние кромки располагались на одном уровне, и связываются. Габионы готовы к монтажным работам. Для этого на грунт укладывается геотекстиль, поверх него аккуратно устанавливают матрац, стараясь избежать разрыва подосновы.

7. Производится финишный монтаж габионов в положение, предусмотренное по проекту. При этом необходимо следить, чтобы двухметровая сторона матраца находилась сверху. Крепятся к склону габионы посредством деревянных небольших колышков. Монтажники располагают их в верхних углах. Уложенные матрацы надежно связываются между собой, делается это обязательно до того, как приступают к наполнению ячеек камнем.

Заполнение габионов производится ручным или механическим способом, но обязательно снизу вверх. Для этого используется прочный камень, габариты которого должны быть не менее 75 мм. Максимальный размер используемых камней должен быть не более 2/3 ширины матраца. При укреплении морского побережья минимальная фракция наполнителя – 150 мм. Заполнять ячейки необходимо немногим более высоты габиона, так как постепенно камень оседает естественным образом.

8. Заполненный камнем габион укрывается верхней панелью, ее обязательно фиксируют по углам стальной проволокой, надежно связывая с верхней частью диафрагм и боковины. Связка производится методом чередования двойных и одинарных петель. Процесс требует внимания, тщательности исполнения, а ускорить его поможет смежная привязка.

9. При работах на сложных участках матрацы могут быть разделены. Для этого используется два основных способа:

1. Габион разрезается по диагонали, одна половина переворачивается и происходит соединение по острым углам.
2. Если склон закругляется, то матрацы накладываются друг на друга с частичным перекрыванием. Тот участок накладываемо габиона, что перекрывает предыдущий матрац, отрезается и так продолжается до тех пор, пока не будет пройден криволинейный участок. Обрезанные габионы монтируются вышеизложенным способом.

10. В процессе укрепления склонов повышенной крутизны более серьезные требования предъявляются к креплению габионов. Верхняя часть матрацев фиксируется к грунту деревянными кольями, расстояние между которыми не должно превышать 2 метров. Если склоны созданы из песчаных пород, то колья после завершения заполнения матраца камнями не вытаскиваются. Аналогичный подход рекомендован к склонам из любых мягких пород.

11. В процессе монтажа можно укорачивать длину матраца, если это необходимо в соответствие с проектом. Отрезанный участок габиона, несмотря на то, что остается с одной стороны открытым, может использоваться как в роли дополнительного, так и самостоятельного элемента.

Соблюдение инструкции по монтажу габионов и матрацев позволит надежно защитить склоны от эрозии и сползания.

Мы производим

• МАТРАЦЫ
• МАТРАЦЫ с ПНД покрытием

Расчет цены на матрацы

Монтаж габионов.

Укладка, установка и сборка габионов.

1 февраля, 20171 февраля, 2017[email protected]Габионы, Материалы

Коробчатые габионы. Сборка и установка

1 Габионные конструкции поставляются в сложенном виде. Перед установкой необходимо освободить пачку конструкций от увязочной проволоки, распрямить все части конструкции. Сборку конструкций необходимо производить на ровной жесткой поверхности.

2 При сборке необходимо привязать все части габионных конструкций (базу, боковые панели, внутренние диафрагмы жесткости и крышку) друг к другу. Привязка крышки к боковым панелям и внутренним диафрагмам производится после заполнения конструкции камнем.

3 Габион раскладывается на твердой плоской поверхности, все загибы должны быть расправлены. Необходимо убедиться, что все части габиона ровные и нет изгибов и неровностей. Подготовьте проволоку связки или кольца и степлер для скрепления элементов конструкции.

4 Лицевая, задняя и боковые панели должны быть подняты в вертикальное положение для формирования короба прямоугольной формы. После соединения углов ящика нужно убедиться, что верхние части всех четырех сторон ящика находятся на одном уровне.

5 Боковые панели необходимо связать друг с другом, после чего к ним привязываются внутренние диафрагмы.

6 Для связывания габионных конструкций применяется проволока связки или специальные кольца, которыми скрепляют конструкции с помощью степлера.

7 При скреплении элементов путём провязки соединений вязальной проволокой шов соединения провязывается цельной проволокой с чередованием одной и двух скруток в каждой ячейке соответственно.

8 Скрепление элементов конструкций с использованием пневматических или механических степлеров и специальных колец позволяет значительно сократить затраты труда на объекте строительства, что существенным образом влияет на сроки проведения работ, делает монтаж более удобным и повышает его качество.

9 В закрытом состоянии диаметр кольца примерно равен 20 мм; максимальный шаг между кольцами при скреплении сетки должен составлять не более 20 см. Примерное количество колец, необходимых для связывания элементов конструкций приведено в Таблице

Расход колец на связывание габионных конструкций

10 Для заполнения габионов используется камень-заполнитель фракции 125 — 200 мм (но не более 250 мм). Минимальный размер камня должен быть не меньше размера ячейки сетки. Допускается присутствие до 10% камня меньшего размера, но не меньше размера сетки, который должен находиться в центральной части габиона. Для заполнения габионов допускается использовать как окатанный валунно-галечниковый, так и бутовый камень, желательно лещадной формы. При выборе камня-заполнителя габионов в отношении их прочности, водостойкости и морозостойкости необходимо руководствоваться требованиями.
11 Габионы заполняются вручную или механизированно. Нужно внимательно следить, чтобы камни укладывались плотно и между ними имелось минимальное количество пустот. Последний габион оставляют пустым, чтобы было возможно привязать к нему следующие устанавливаемые габионы.

12 За один раз заполняется только 1/3 габиона. Затем необходимо зафиксировать габион изнутри горизонтальной связкой поверх слоя камня. Затем засыпается вторая треть габиона, и наконец, его последняя треть до верха.

13 Габион заполняется камнем на 2,5–5 см выше верхней кромки для осадки камня. Для этих целей наиболее подходит материал мелкой фракции.

14 В углы следует вбить стержни и хорошо их подтянуть. Устанавливаемые в проектное положение конструкции одного ряда связываются между собой по соседним кромкам оцинкованной проволокой, чередуя одну петлю и две петли через 100 мм или пристреливаются кольцами с помощью степлера. Для того, чтобы лицевая грань конструкций была ровной, с ее наружной стороны прикрепляют деревянную опалубку.

15 Для того, чтобы продольные грани габиона была ровными, с их наружной стороны прикрепляется деревянная опалубка путем вязки между собой, продевая проволоку сквозь габионы. Опалубка изготавливается из обрезной доски хвойных пород толщиной не менее 30 мм. Конструкция опалубки может быть сплошной или ячеистой. Длина опалубки должна быть равна общей длине заполняемых габионов. Высота должна быть равна высоте габионов, а именно 1000 мм.

16 Количество мест вязки вдоль опалубки определяется на месте, но не менее чем в двух местах на один габион. По вертикали опалубка крепится друг к другу по нижнему поясу и в верхней части. Стяжки должны проходить сквозь габион таким образом, чтобы не препятствовать укладке камня вовнутрь.

17 Крышку габиона необходимо плотно притягивать к верхним граням габиона и одновременно увязывать проволокой. Сначала производится временная (предварительная) привязка углов, чтобы не происходило сдвига сетки по периметру верха габиона. Если камень-заполнитель мешает плотной притяжке крышки, то некоторое его количество может быть перемещено в центральную часть габиона.

18 Для облегчения работ по сборке габионов на месте строительства и экономии времени также могут использоваться специальные устройства (крабы) для плотного притягивания крышек габионов к основному корпусу.

19 Несколько пустых габионов формируются и устанавливается на заранее подготовленной и выровненной площадке в проектное положение. Пустые габионы связываются между собой по сопряженным вертикальным и горизонтальным граням. Второй ряд габионов должен стоять следующим образом: спина к спине, лицо к лицу.

20 Установка второго ряда ведется только после заполнения нижнего ряда габионов камнем и привязки крышек.

21 Для транспортировки уже заполненных габионов на место укладки предусматривается дополнительно установка закладных в виде двух металлических стержней диаметром не менее 22 мм класса А-I на каждый габион размером 2×1×1 м, которые предназначены для строповки к ним монтажных крючьев.

22 Количество комплектов стержней определяется по месту, исходя из производительности процесса заполнения габионов. Для предотвращения деформации габионов в процессе монтажа предусматривается использование специальной траверсы имеющей не менее десяти точек цепных или тросовых подвесов по пять вдоль каждой длинной стороны габиона и изготовленной из металлического профиля балки или швеллера № 14 и т. д. Размер траверсы равен 2000×1000 мм, что соответствует размеру габиона в плане.

Монтажные габионы

УСТАНОВКА БЕТОННОГО ФУНДАМЕНТА

При установке ECCOfence KIT вы всегда должны обеспечивать достаточно прочный бетонный фундамент (не менее 350 кг цемента/м³), который должен быть ровным. Доступны несколько вариантов:

• ВАРИАНТ 1: Установка на бетонном ленточном фундаменте шириной не менее 50 см (длина ленточного фундамента зависит от длины стены) и глубиной не менее 30 см. На несущую поверхность всегда заливают монолитный бетон.
• ВАРИАНТ 2: Работа со столбами из заливаемого на месте бетона. Опоры должны быть не менее 50 х 50 х 50 см и доходить как минимум до несущего основания.

Бетонный фундамент требует минимум 1 недели затвердевания.

РАЗМЕТКА АНКЕРНЫХ БОЛТОВ С ПОМОЩЬЮ ОПОРНОЙ НОГИ

Разметьте анкерные болты с помощью опоры ECCOfence KIT. Первая нога служит ориентиром для определения расстояния.

СВЕРЛЕНИЕ ОТВЕРСТИЙ В ФУНДАМЕНТЕ

Просверлите отверстия в бетоне алмазным сверлом (Ø 12).

ЗАКРЕПЛЕНИЕ АНКЕРНЫХ БОЛТОВ

Вбейте анкерные болты в бетон и затяните гайки.

УСТАНОВКА ОПОРНОЙ НОГИ

Установите опорную стойку на анкерные болты и затяните гайки. Убедитесь, что ножка выровнена, и при необходимости отрегулируйте ее с помощью гаек. Отрежьте анкерный болт с помощью шлифовального круга и колпачка с пластиковыми крышками.

УСТАНОВКА НАПОЛЬНОЙ ПЛИТЫ НА НОЖКУ

Поместите напольную пластину на опору и установите вторую опору. На ножках есть маркировка, указывающая, где должна стоять напольная плита.

УСТАНОВКА ВТОРОЙ НОЖКИ

Повторите шаги с 2 по 5 для второй ножки.

УСТАНОВКА КОНЦА

Установите 1-й конец + усилительную пластину на опорную ножку и пластину пола и прикрепите. Затем прикрепите конец и усиливающую пластину друг к другу.

УСТАНОВКА ВТОРОГО КОНЦА

Установите конец + усилительную пластину на 2-ю опору и прикрепите. Затем прикрепите конец и усиливающую пластину друг к другу.

УСТАНОВКА СЕТИ В КОРЗИНУ

Вставьте сетку в корзину

УСТАНОВКА ПРОКЛАДОК

Установите нижний ряд прокладок (они предотвращают деформацию корзины). На плане расположения указано место, где должны располагаться распорки. Очень важно, чтобы эти места строго соблюдались. Затем поместите деревянные блоки на распорки. Деревянные блоки защищают распорки во время процесса наполнения.

ЗАПОЛНЕНИЕ ПЕРВОГО УРОВНЯ КОРЗИНЫ

Наполните корзину так, чтобы она была чуть выше распорок и деревянных блоков. Аккуратно удалите деревянные блоки. Чтобы получить лучшую плотность, постучите по корзине габиона деревянным молотком (чтобы камни осели дальше).

ЗАПОЛНЕНИЕ СЛЕДУЮЩИХ УРОВНЕЙ

Повторите шаги 11 и 12 для следующих уровней.

ПРИКРЕПЛЕНИЕ ВЕРХНЕЙ СЕТКИ

Поместите верхнюю сетку на корзину габиона и закрепите ее пластиковыми полосками.

УСТАНОВКА БЕТОННОГО ФУНДАМЕНТА

При установке ECCOfence Alubox необходимо всегда обеспечивать достаточно прочный и ровный фундамент. Доступны несколько вариантов:

• ВАРИАНТ 1: Установка на бетонном ленточном фундаменте шириной не менее 50 см (длина ленточного фундамента зависит от длины стены) и глубиной не менее 30 см. На несущую поверхность всегда заливают монолитный бетон.
• ВАРИАНТ 2: Работа со столбами из заливаемого на месте бетона. Опоры должны быть не менее 50 х 50 х 50 см и доходить как минимум до несущего основания.
• ВАРИАНТ 3: Работа с грунтовыми анкерами ECCOfence Alubox и быстросохнущим бетоном. Вы можете прикрепить 2 конца к 1 грунтовому анкеру (1 грунтовой анкер содержит 4 анкерных болта). Таким образом, для 2 алюбоксов, установленных друг против друга, вам потребуется всего 3 анкера.

Бетонный фундамент требует минимум 1 недели затвердевания. Быстросохнущий бетон имеет время затвердевания 2 часа.

РАЗМЕТКА И ЗАКРЕПЛЕНИЕ АНКЕРНЫХ БОЛТОВ

Разметьте анкерные болты с помощью концов ECCOfence Alubox и прилагаемой монтажной пластины. Первый конец служит ориентиром для определения расстояния. Подгоночная плита помогает определить расстояние.

Просверлите отверстия в бетоне алмазным сверлом (Ø 12). Забейте анкерные болты в бетон и затяните гайки. Анкерные болты не входят в комплект Alubox. Вы всегда должны использовать анкерные болты M12.

!! Если вы работаете с грунтовым анкером, вам нужно всего лишь выкопать яму глубиной около 50 см, установить грунтовый анкер, поместить его в отверстие и при необходимости отрегулировать, чтобы он был горизонтальным !!

УСТАНОВКА СЕТИ В КОРЗИНУ

Сетка ECCOfence Alubox очень легко вставляется в концы благодаря специальным канавкам на боковой стороне ECCOfence Alubox.

УСТАНОВКА КОРЗИНЫ НА АНКЕРНЫЕ БОЛТЫ/ЗЕМЛЯНЫЙ АНКЕР

Поместите собранный ECCOfence Alubox на анкерные болты или на грунтовый анкер, не затягивая гайки.

УСТАНОВКА НИЖНЕГО РЯДА ПРОКЛАДОК

Установите нижний ряд проставок (они предотвращают деформацию корзины). На плане расположения указано место, где должны располагаться распорки. Очень важно, чтобы эти места строго соблюдались.

ЗАТЯЖКА АНКЕРНЫХ БОЛТОВ ИЛИ ЗАЗЕМЛЕННЫХ АНКЕРНЫХ ГАЙОК

После установки нижнего ряда распорок затяните гайки анкерных болтов и убедитесь, что корзина габиона выровнена. При необходимости отрегулируйте корзину габиона с помощью гаек от анкерных болтов или грунтового анкера.

!! Если вы используете грунтовый анкер, залейте в отверстие быстросохнущий бетон и добавьте воды. Используйте около 75 кг быстросохнущего бетона на один анкер. Время застывания быстросохнущего бетона составляет около 2 часов. !!

УСТАНОВКА ДЕРЕВЯННЫХ БЛОКОВ НА ПРОКЛАДКИ

Поместите деревянные бруски на распорки. Деревянные бруски защищают распорки во время заполнения (чтобы они не деформировались).

ЗАПОЛНЕНИЕ ПЕРВОГО УРОВНЯ КОРЗИНЫ

Наполните корзину так, чтобы она была чуть выше распорок и деревянных блоков. Аккуратно удалите деревянные блоки. Чтобы получить лучшую плотность, постучите по корзине габиона деревянным молотком (чтобы камни осели дальше).

ЗАПОЛНЕНИЕ СЛЕДУЮЩИХ УРОВНЕЙ

Повторите шаги 5, 7 и 8 для следующих уровней.

НАДВИЖЕНИЕ ВЕРХНЕГО ПРОФИЛЯ НА КОРЗИНУ ГАБИОНА

Наденьте верхний алюминиевый профиль на корзину габиона.

Сборка и установка габионов — Devoran Garden Gabions Ltd.

Ознакомьтесь с нашим кратким и простым руководством по сборке габионных корзин с помощью вязальной проволоки, спиральных соединителей или С-образных зажимов.

В приведенном ниже видеоролике показано, как установить внутренние распорки во время сборки.

Руководство по сборке габионов

Входит в стандартную комплектацию габионов для всех соединений. Соседние панели соединяются между собой непрерывной шнуровкой, вплетающейся в каждую сетку и выходящей из нее. По мере того, как проволока вплетается в сетку и выходит из нее, она тянется в направлении плетения, что затем образует плотное соединение.
Все вертикальные и горизонтальные стыки должны быть зашнурованы. В начале и в конце ряда шнуровки проволока должна быть обмотана вокруг проводов панели 3 раза.
Рекомендуется, чтобы максимальная длина шнуровки составляла примерно 1 метр. Для этого потребуется около 1,4 м провода. Входящие в комплект поставки большие витки проволоки для шнуровки можно обрезать с одной стороны, чтобы получить достаточную длину для шнуровки длиной 1 м. Не обрезайте все витки, так как для внутренней фиксации необходимы более длинные провода.

Спирали доступны за дополнительную плату для стандартной системы габионов. Пожалуйста, запросите
Соседние панели соединяются друг с другом путем намотки спирали вниз по сетке. Используйте только одну спираль для сборки при соединении с соседним блоком. На верхнем и нижнем концах спирали последний виток должен быть повернут вертикально на 90 градусов, чтобы спираль не двигалась.

Поставляется за дополнительную плату Их можно использовать для соединения всех блоков. С-образные кольца закрываются с помощью пневматического закрывающего инструмента. Пневмоинструмент приходится покупать и поэтому в основном используется только на более крупных схемах. Кольца
C должны использоваться через каждое второе пространство сетки на всех соединениях.

Сборка и установка корзины:

Блоки поставляются в разобранном виде.
Откройте жировой блок (РИС. 1). Поверните переднюю, заднюю часть, концы и диафрагмы вертикально и соедините, используя один из методов соединения, описанных на следующей странице (РИС. 2). Примечание. Если используются спирали, собирайте только внутренние соединения. Все соединения боковых панелей выполнены с соединением с соседним блоком по одной спирали на соединение.
Установите собранные блоки на правильную линию, уровень и наклон, как того требует проект, и сформируйте соединение с соседними блоками по вертикали. Если блоки расположены горизонтально, соедините их с блоком, расположенным ниже (РИС. 3).

Машинная засыпка габиона правильно отсортированным типом породы, как указано в спецификации, на 1/3 высоты блока для блоков глубиной 1 м и 1/2 высоты блока для блоков глубиной 0,5 м. Заполните ряд ячеек в прогоне. Если в ячейке видны большие пустоты, переориентируйте породу, чтобы свести к минимуму пустоты. Если требуется ручная укладка поверхности, то при размещении камня в ячейках сначала загрузите заднюю часть ячейки, затем вручную выберите камень для облицовки и уложите, чтобы добиться эффекта сухой каменной стены на поверхности.

Используя вязальную проволоку, поставляемую с корзинами, создайте внутренние стяжки брашпиля по центру каждой ячейки на лицевых сторонах (охватывая 2 ячейки) (РИС. 4) или, альтернативно, расположите стяжки в каждом углу устройства на лицевой и задней ячейках . Завяжите галстук петлей, проденьте 4 сетки из угла вокруг пересечения сетки на лицевой и задней панелях, затем оберните свободный конец вокруг, чтобы закрепить (РИС. 5 и 6). Прикрепите по диагонали к боковым панелям 4 сетки назад и поверните свободный конец вокруг пересечения стыка сетки и оберните вокруг, чтобы зафиксировать.
На блоках глубиной 1 м засыпьте следующую 1/3 слоя камнем и установите еще один набор внутренних распорок. Повторите засыпку на полную высоту агрегата слоями, а затем закройте крышку, прикрепив ко всем горизонтальным стыкам проволоку, обеспечивающую прилегание сетки к каменной насыпи
. правильно установлен. Ослабленные или чрезмерно затянутые галстуки могут вызвать выпячивание. Деревянные брусья или каркасные трубы можно временно прикрепить к забою снаружи, чтобы они служили опалубкой для предотвращения вздутия, и снять их после завершения заполнения.

Примечание:
Если серия единиц не заполняется до каждого уровня за один раз, всегда уменьшайте заполнение в конце, иначе произойдет искажение единиц. Это также позволяет подключать дополнительные устройства позже (РИС. 7). Ни в коем случае не пытайтесь полностью заполнить одну ячейку за раз, если только устройство не имеет внутренних распорок
в обоих направлениях.

НЕСОБЛЮДЕНИЕ ВЫШЕУКАЗАННЫХ ИНСТРУКЦИЙ МОЖЕТ ПРИВЕСТИ К НЕКАЧЕСТВЕННОЙ УСТАНОВКЕ И МОЖЕТ БЫТЬ КОНСТРУКЦИОННО НЕПРОЧНОЙ.

Помимо соблюдения собственных процедур по охране здоровья и безопасности, при работе с проволочными изделиями необходимо надевать защитные очки и перчатки.

Руководство по количеству камня, необходимого для заполнения габиональной корзины (приблизительно):

Стандартные габионы

1M x.0,5 м x 0,5 м — 0,356 T
9013 9013 9013 9013 9013 9013 9013 9013 9013 9013 9013 9. m –  0.770 T
1m x 1m x1m –  1.668 T
1.5m x 1m x 1m –  2.567 T
2m x 1m x 0.5m –  1. 599 T
2m x1m x 1m –  3.465 T

Малые габионы

225 мм x 225 мм x 225 мм = 0,01 0,020 T — 20 кг
300 мм x 300 мм x 300 мм = 0,027 0,049 T — 49KG
375mm x 375mm x 375mm = 0,052 0,0955.

мм 375mm x 375mm = 0,052 0,0955.

мм 375 мм x 375 мм = 0,052 0,0955 мм. 0.164 T – 164kg
600mm x 600mm x 600mm = 0.21 0.389 T – 389.kg
675mm x 675mm x 675mm = 0.30 0.554 T – 554kg
900mm x 150mm x 150mm = 0.02 0.037 T – 20kg

Габионы Enviromesh | Британский производитель и установщик габионов

ДОБРО ПОЖАЛОВАТЬ В

ЭНВИРОМЕШ

Расположен в Сток-он-Трент, Стаффордшир. Enviromesh специализируется на производстве, проектировании, поставке и монтаже габионов. Для гражданского строительства, борьбы с эрозией, акустических, садовых и архитектурных решений. Поддерживается командой опытных профессионалов и широким портфолио спецификаций материалов гарантированного качества. Мы гордимся тем, что работаем с нашими клиентами над созданием эффективных схем от концепции до окончательного дизайна.

УЗНАТЬ БОЛЬШЕ

ЧТО МЫ

ДЕЛАЕМ

Наша обширная служба специализируется на проектировании, производстве и установке габионов для гравитационных и армированных подпорных конструкций.

Подробнее

Стандартные и изготовленные по индивидуальному заказу тканые и сварные сетки двойной крутки Габионы, матрасы, каменная сетка и вспомогательные элементы для соответствия специфике проекта.

Подробнее

Предварительное заполнение и подъем — это услуга, предлагаемая Enviromesh для помощи в установке габиона, когда обычные средства нецелесообразны.

Подробнее

Пакеты для установки, которые соответствуют нашим услугам по проектированию и поставке, чтобы создать универсальный магазин для ваших требований к габиону.

Подробнее

ЧТО МЫ

ДЕЛАЕМ

Наша обширная служба специализируется на проектировании, производстве и установке габионов для гравитационных и армированных подпорных конструкций.

Подробнее

Стандартные и изготовленные по индивидуальному заказу тканые и сварные сетки двойной крутки Габионы, матрасы, каменная сетка и вспомогательные элементы для соответствия специфике проекта.

Подробнее

Предварительное заполнение и подъем — это услуга, предлагаемая Enviromesh для помощи в установке габиона, когда обычные средства нецелесообразны.

Подробнее

Пакеты для установки, которые соответствуют нашим услугам по проектированию и поставке, чтобы создать универсальный магазин для ваших требований к габиону.

Подробнее

НЕКОТОРЫЕ ИНТЕРЕСНЫЕ

ФАКТЫ

ПРОЕКТЫ 2018 ГОДА

516

СТЕНЫ УСТАНОВЛЕНЫ

294

ПРОЕКТЫ УСТАНОВКИ

156

ПОСЛЕДНИЕ

НОВОСТИ

• Автор — Энвиромеш
• Архитектурная облицовка, отдельно стоящие стены, ландшафтный дизайн, опорная стена, подпорные стены
• 28 октября 2019 г.

• Автор — Энвиромеш
• Архитектурная облицовка, отдельно стоящие стены, ландшафтный дизайн, опорная стена, подпорные стены
• 28 октября 2019 г.

• Автор — Энвиромеш
• Без категории
• 21 марта 2019 г.

ПОСЛЕДНИЕ

НОВОСТИ

• Автор — Энвиромеш
• Архитектурная облицовка, отдельно стоящие стены, ландшафтный дизайн, опорная стена, подпорные стены
• 28 октября 2019 г.

• Автор — Энвиромеш
• Архитектурная облицовка, отдельно стоящие стены, ландшафтный дизайн, опорная стена, подпорные стены
• 28 октября 2019 г.

• Автор — Энвиромеш
• Без категории
• 21 марта 2019 г.

ЧТО ГОВОРЯТ ДРУГИЕ

О НАС

От технического проектирования и экспертизы до поставки материалов и обучения на месте — Enviromesh была первоклассной в своей доставке. Нас поддерживали на 100 %, и мы были очень впечатлены профессионализмом и вниманием к деталям в важном проекте для нас здесь, в Кампале.

Я присутствовал на нескольких встречах на месте, пока устанавливалась эта стена, и все отмечали, насколько активна компания Enviromesh, ваша способность и готовность реагировать на проблемы, особенно в
отношение к постоянным изменениям дизайна, которые происходили, и вы всегда улыбались. Ребята усердно работали на месте, вы дали нам сроки, в которые вы хотели это сделать, мы дали вам пересмотренную дату, и вы все равно превзошли ее. Отличная работа. Мы очень довольны конечным результатом.

Мы в равной степени впечатлены стеной, и Enviromesh, безусловно, будет в нашем списке, чтобы подойти к тем местам, где в будущем потребуются конструкции такого типа.

ЧТО ГОВОРЯТ ДРУГИЕ

О НАС

От технического проектирования и экспертизы до поставки материалов и обучения на месте — Enviromesh была первоклассной в своей доставке. Нас поддерживали на 100 %, и мы были очень впечатлены профессионализмом и вниманием к деталям в важном проекте для нас здесь, в Кампале.

Я присутствовал на нескольких встречах на месте, пока устанавливалась эта стена, и все отмечали, насколько активна компания Enviromesh, ваша способность и готовность реагировать на проблемы, особенно в
отношение к постоянным изменениям дизайна, которые происходили, и вы всегда улыбались. Ребята усердно работали на месте, вы дали нам сроки, в которые вы хотели это сделать, мы дали вам пересмотренную дату, и вы все равно превзошли ее. Отличная работа. Мы очень довольны конечным результатом.

Мы в равной степени впечатлены стеной, и Enviromesh, безусловно, будет в нашем списке, чтобы подойти к тем местам, где в будущем потребуются конструкции такого типа.

Вы собираетесь загрузить некоторую техническую и специализированную информацию об Enviromesh. В наших законных интересах поддерживать наших клиентов в интерпретации информации и помогать вам понять, может ли Enviromesh помочь вам в вашем проекте. Помня об этом намерении, мы можем сохранить ваши контактные данные и попытаться связаться с вами.
Мы не будем передавать ваши данные третьим лицам и будем хранить их в течение ограниченного периода времени, если не будет достигнуто общее дело. Если вы возражаете против этого, вы можете связаться с нами в любое время и попросить нас безвозвратно удалить ваши данные. Полный список условий конфиденциальности Enviromesh доступен здесь.

Вы собираетесь загрузить некоторую техническую и специализированную информацию об Enviromesh. В наших законных интересах поддерживать наших клиентов в интерпретации информации и помогать вам понять, может ли Enviromesh помочь вам в вашем проекте. Помня об этом намерении, мы можем сохранить ваши контактные данные и попытаться связаться с вами.
Мы не будем передавать ваши данные третьим лицам и будем хранить их в течение ограниченного периода времени, если не будет достигнуто общее дело. Если вы возражаете против этого, вы можете связаться с нами в любое время и попросить нас безвозвратно удалить ваши данные. Полный список условий конфиденциальности Enviromesh доступен здесь.

Этот сайт защищен reCAPTCHA, к нему применяются Политика конфиденциальности и Условия обслуживания Google.

Вы собираетесь загрузить некоторую техническую и специализированную информацию об Enviromesh. В наших законных интересах поддерживать наших клиентов в интерпретации информации и помогать вам понять, может ли Enviromesh помочь вам в вашем проекте. Помня об этом намерении, мы можем сохранить ваши контактные данные и попытаться связаться с вами.
Мы не будем передавать ваши данные третьим лицам и будем хранить их в течение ограниченного периода времени, если не будет достигнуто общее дело. Если вы возражаете против этого, вы можете связаться с нами в любое время и попросить нас безвозвратно удалить ваши данные. Полный список условий конфиденциальности Enviromesh доступен здесь.

Вы собираетесь загрузить некоторую техническую и специализированную информацию об Enviromesh. В наших законных интересах поддерживать наших клиентов в интерпретации информации и помогать вам понять, может ли Enviromesh помочь вам в вашем проекте. Помня об этом намерении, мы можем сохранить ваши контактные данные и попытаться связаться с вами.
Мы не будем передавать ваши данные третьим лицам и будем хранить их в течение ограниченного периода времени, если не будет достигнуто общее дело. Если вы возражаете против этого, вы можете связаться с нами в любое время и попросить нас безвозвратно удалить ваши данные. Полный список условий конфиденциальности Enviromesh доступен здесь.

Этот сайт защищен reCAPTCHA, к нему применяются Политика конфиденциальности и Условия обслуживания Google.

Вы собираетесь загрузить некоторую техническую и специализированную информацию об Enviromesh. В наших законных интересах поддерживать наших клиентов в интерпретации информации и помогать вам понять, может ли Enviromesh помочь вам в вашем проекте. Помня об этом намерении, мы можем сохранить ваши контактные данные и попытаться связаться с вами.
Мы не будем передавать ваши данные третьим лицам и будем хранить их в течение ограниченного периода времени, если не будет достигнуто общее дело. Если вы возражаете против этого, вы можете связаться с нами в любое время и попросить нас безвозвратно удалить ваши данные. Полный список условий конфиденциальности Enviromesh доступен здесь.

Этот сайт защищен reCAPTCHA, к нему применяются Политика конфиденциальности и Условия обслуживания Google.

Вы собираетесь загрузить некоторую техническую и специализированную информацию об Enviromesh.
